beamo II - 雷射電源供應器 (雷射 PSU) 更換

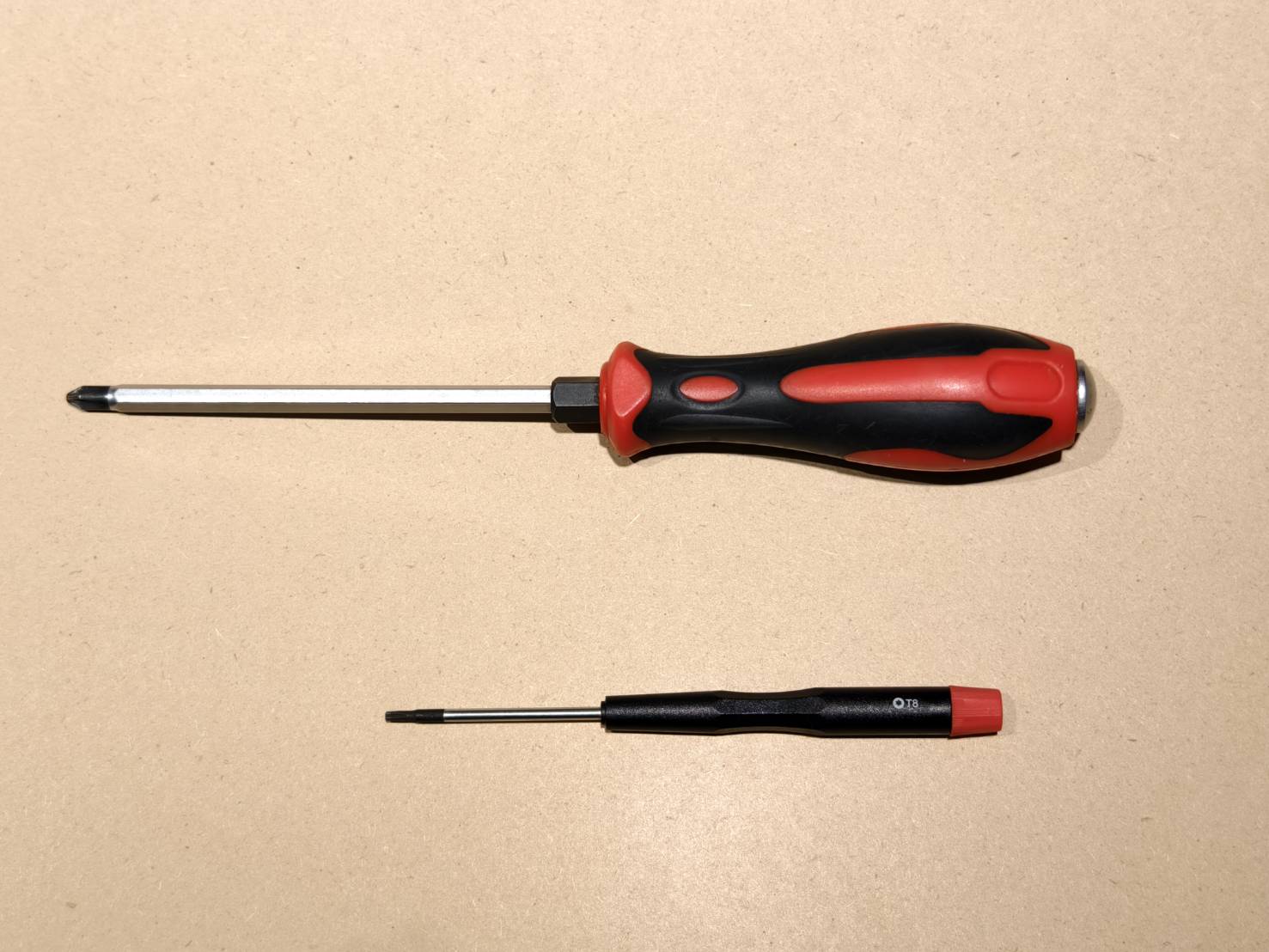

工具

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

拆除前方金屬外蓋。（T8 星型螺絲 × 10 顆）

步驟 3

拆除後方金屬外蓋。

步驟 4

拔除雷射電源供應器上的連接線。

步驟 5

• 拆除雷射電源供應器上的四顆螺絲。



步驟 6

取出雷射電源供應器並暫時放置一旁。
（此時電源供應器的連接線仍與雷射管連接。）

步驟 7

拆卸水泵以將電源供應器的連接線從雷射管上拆除，即可將雷射電源供應器從系統中取出。

步驟 8

將新電源供應器的連接線連接至雷射管，並將水泵裝回原位。

步驟 9

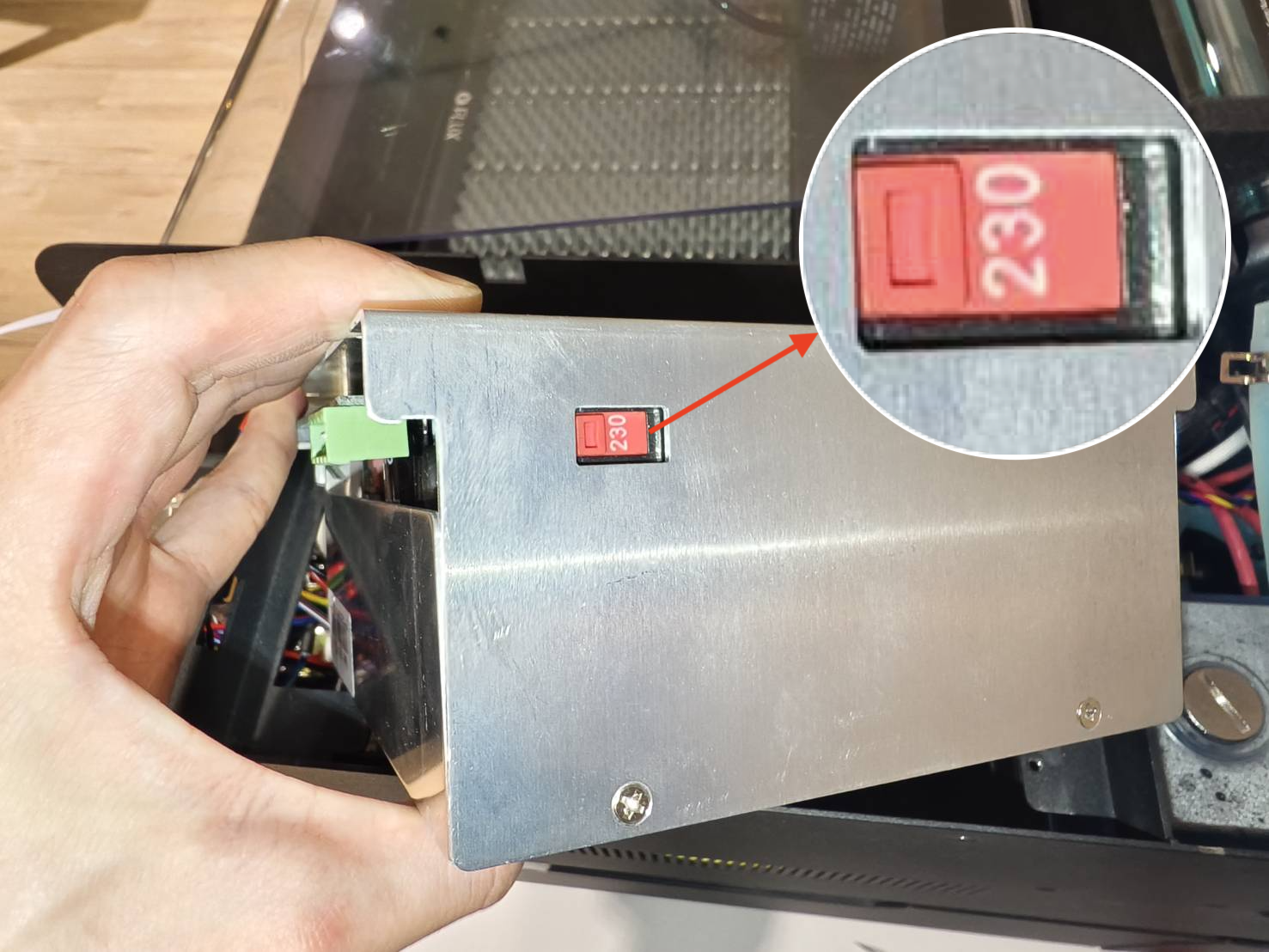

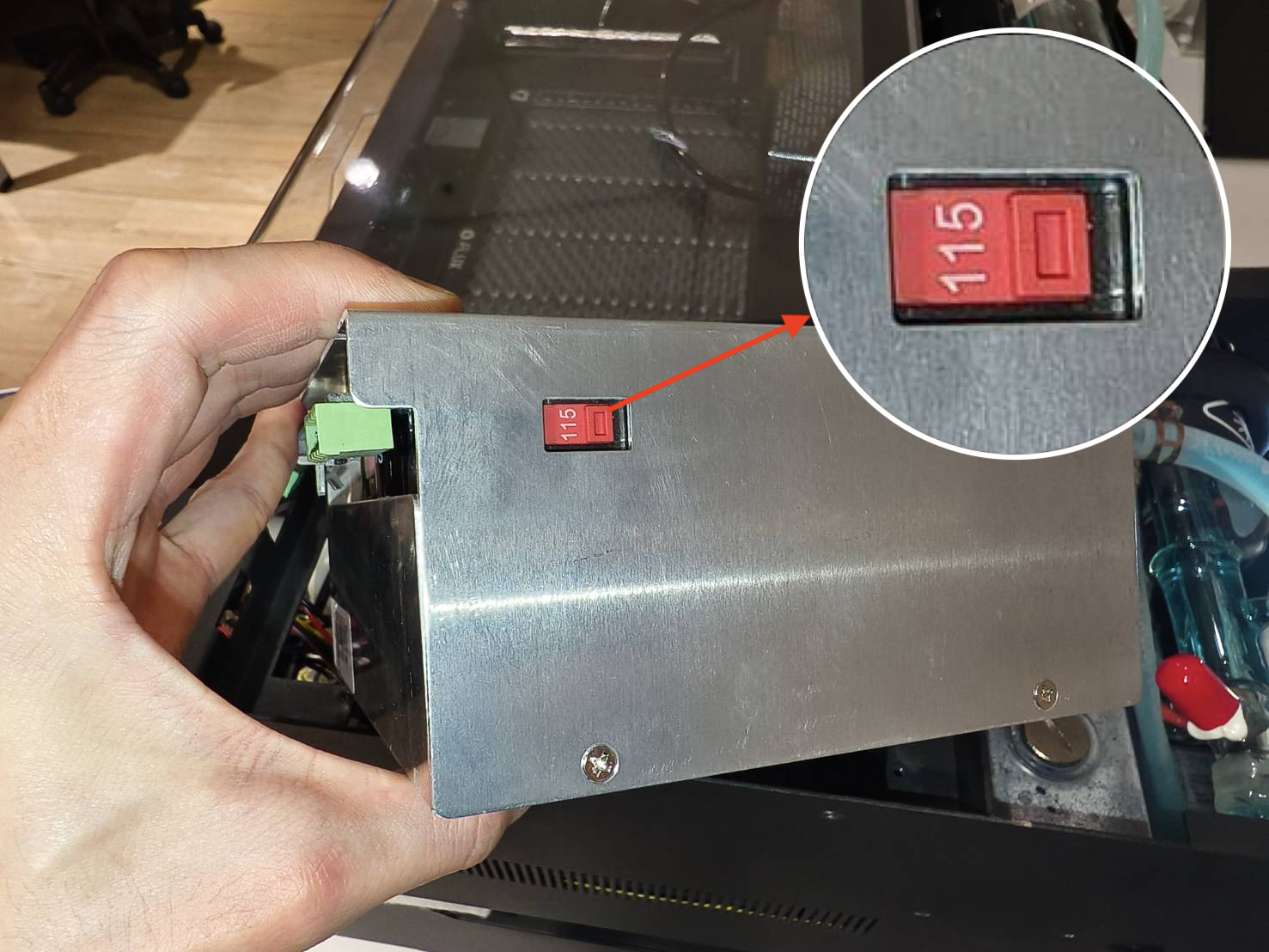

• 電源供應器上有 115V 或 230V 的電壓切換開關。請切換至符合您使用環境的正確電壓。（例如：美國使用 110V，應切換至 115V。英國使用 230V，應切換至 230V。）

• 將雷射電源供應器放置到定位。

步驟 10

使用四顆螺絲固定電源供應器。

步驟 11

將線材插入雷射電源供應器。

步驟 12

將 Type-C 線材插入主機板。確認線材上的白點朝下。

步驟 13

重新安裝後方金屬蓋板。

步驟 14

重新安裝前方金屬蓋板。確認 Type-C 線材的白點朝上，如影片所示。
