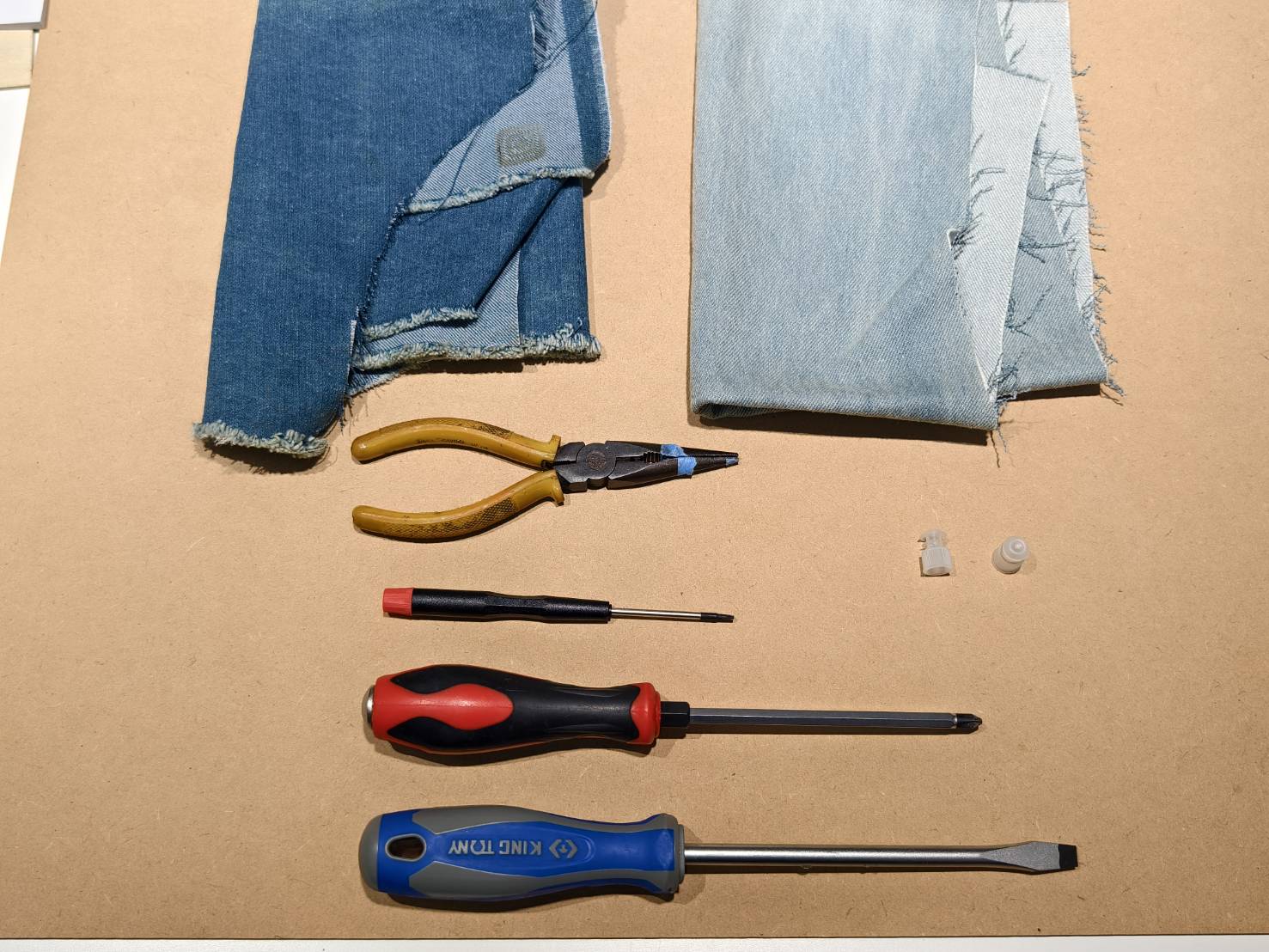

工具
| 1 | 抹布(2 條) |
| 2 | 尖嘴鉗 |
| 3 | T8 星型螺絲起子 |
| 4 | 十字螺絲起子 |
| 5 | 一字螺絲起子 |
| 6 | 水管塞(2 個) |
步驟 1
關閉機器電源,並拔除電源線。
步驟 2
拆下前方金屬外蓋。(T8 星型螺絲 * 10 顆)
步驟 3
拆下後方金屬外蓋。
步驟 4
拔除雷射電源供應器上的連接線。
步驟 5
拆下雷射電源供應器上的四顆螺絲。
步驟 6
取下雷射電源供應器並暫時放置一旁。
(此時電源供應器的線仍連接至雷射管。)
步驟 7
-
從機器上卸下水泵。
-
從主機板上移除水泵的線。
步驟 8
在機器內部的主機板和線材周圍鋪上抹布。
請參考影片。
步驟 9
移除水管上的金屬夾。
步驟 10

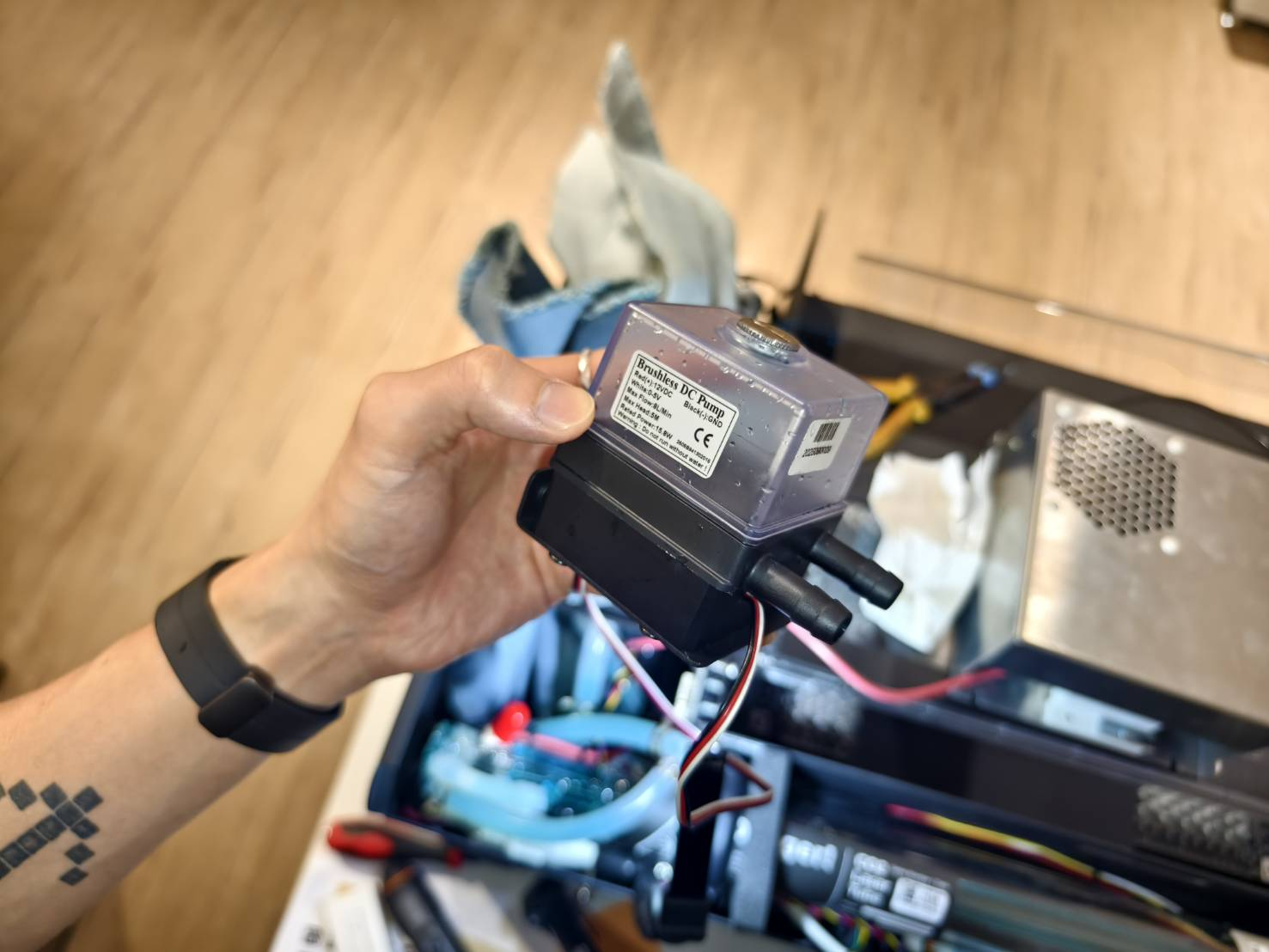

將水泵從水管上拆下,即可將水泵從機器中移除。
請務必事先準備好水管塞,因為拆下水泵時可能會漏水。建議立即使用管塞。
(紙巾用於防止鉗子損壞水管。)
步驟 11
- 排空水泵中的水。

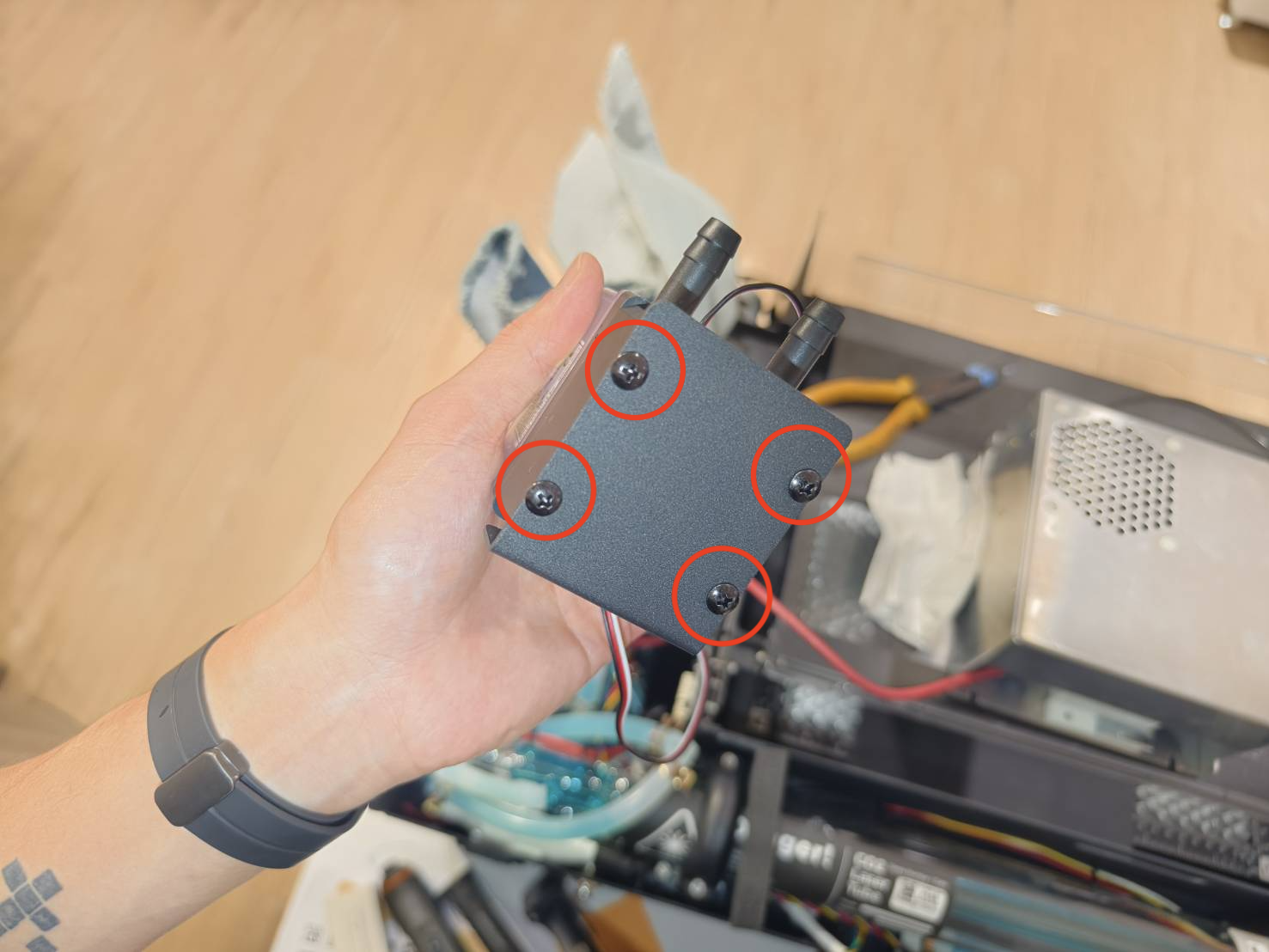

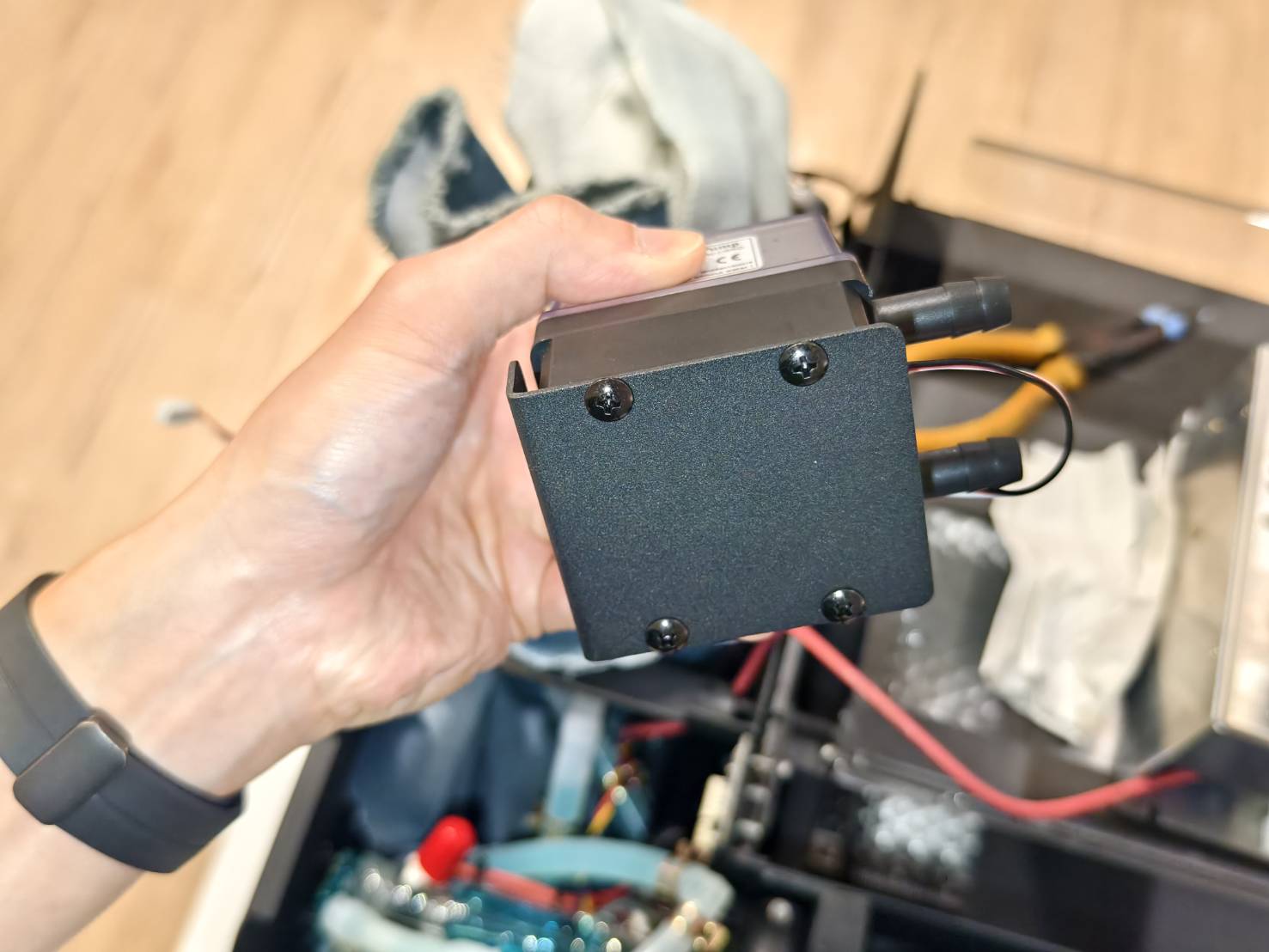

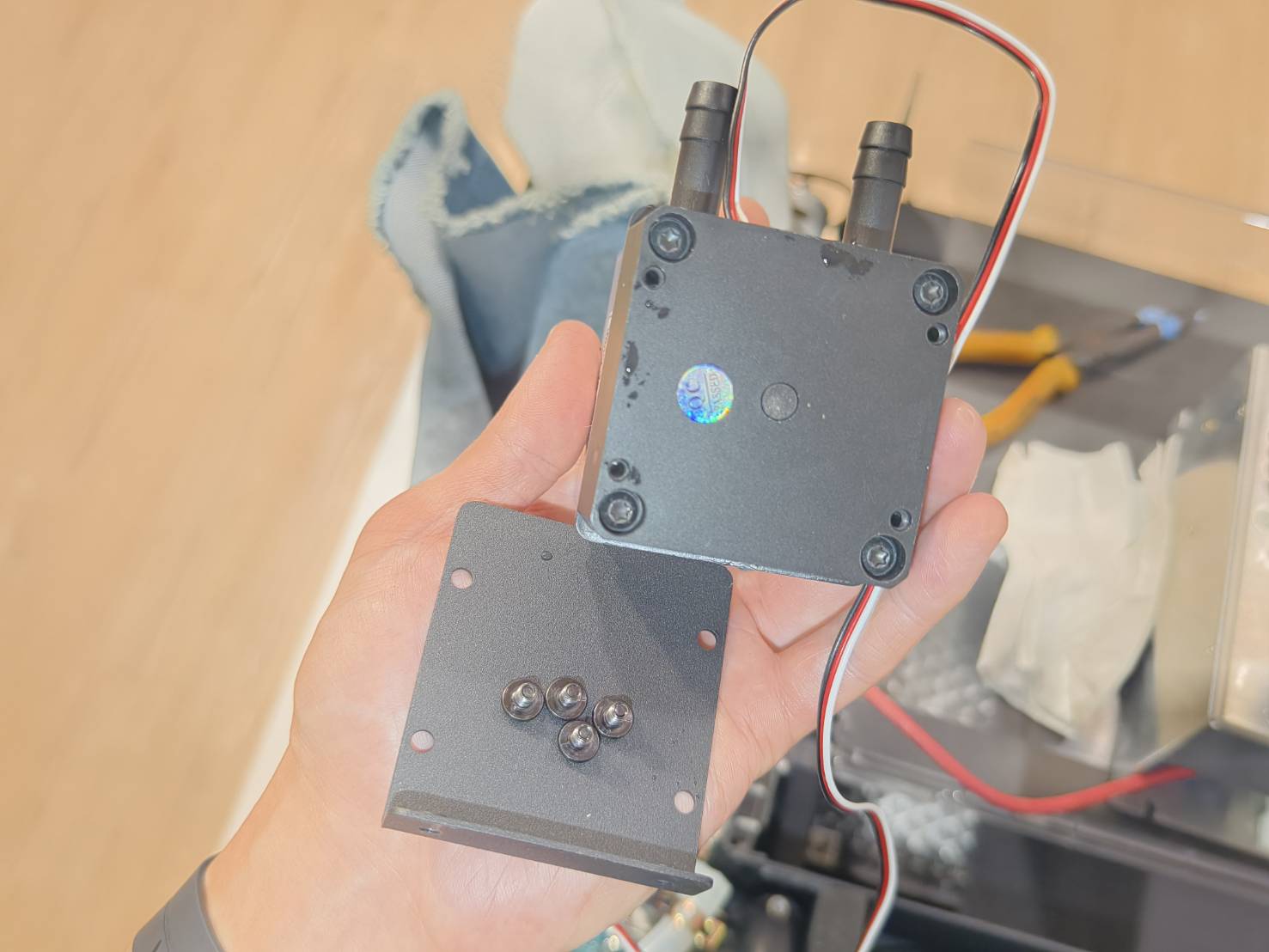

- 從水泵移除底座。

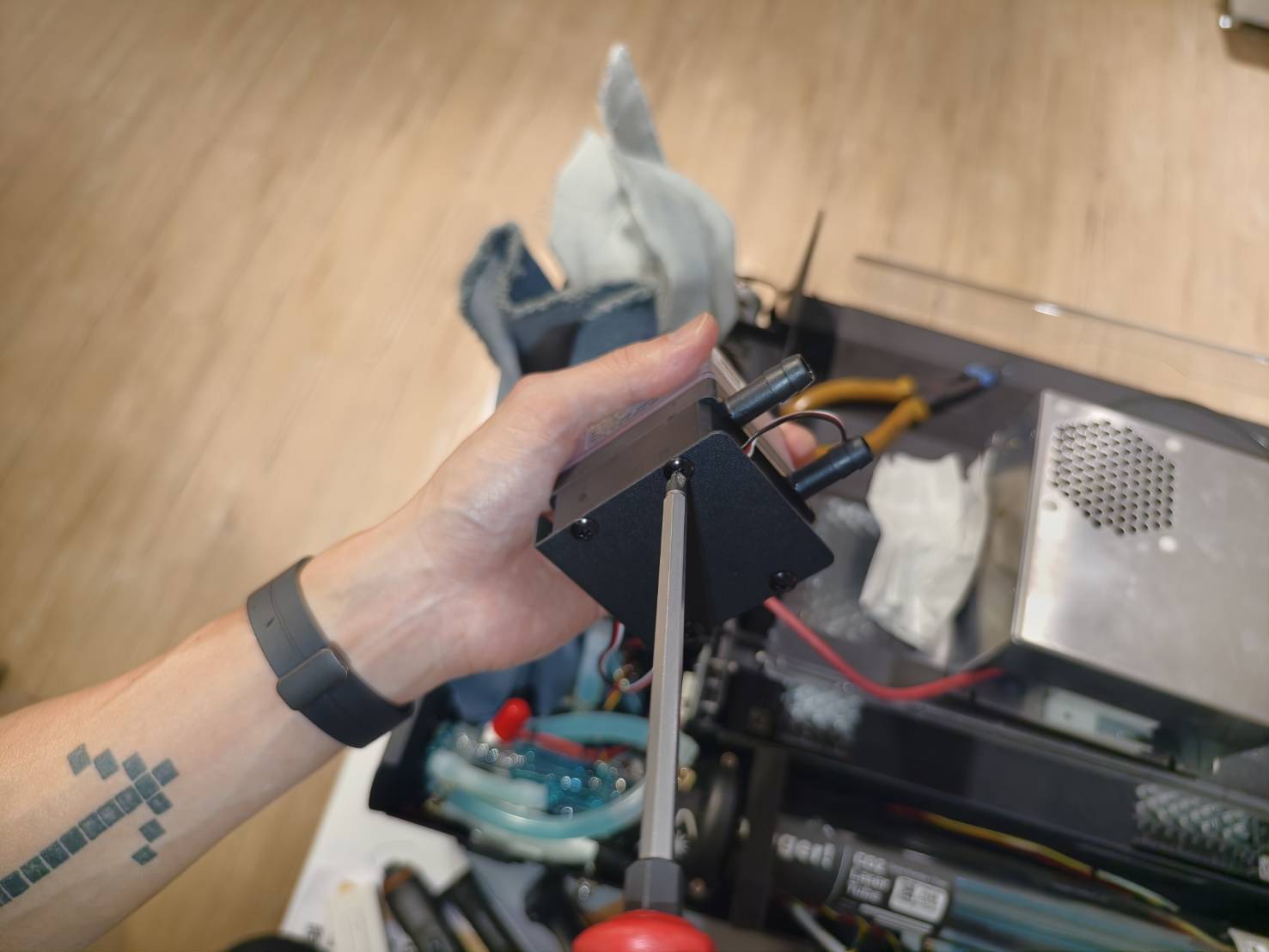

步驟 12

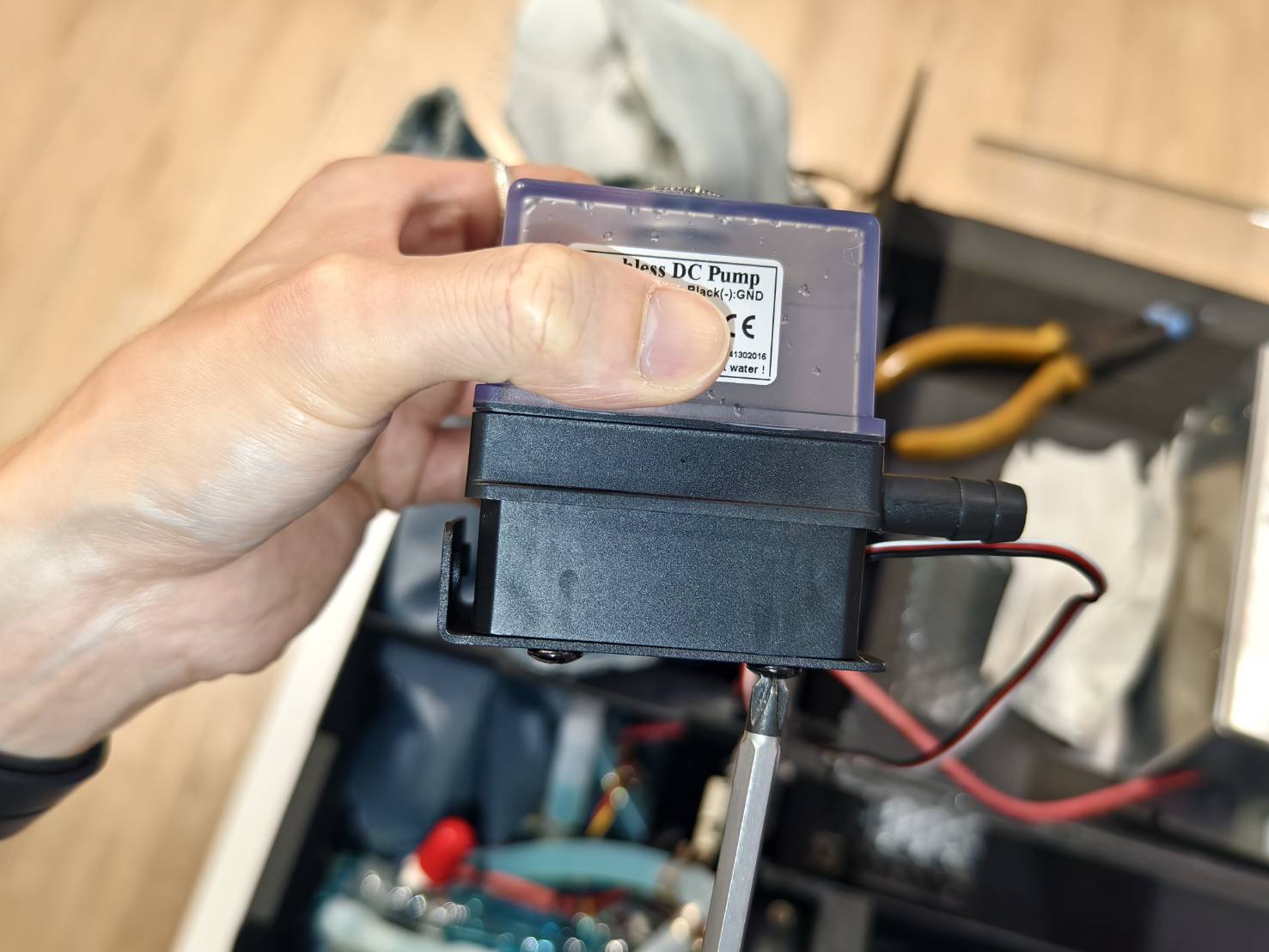

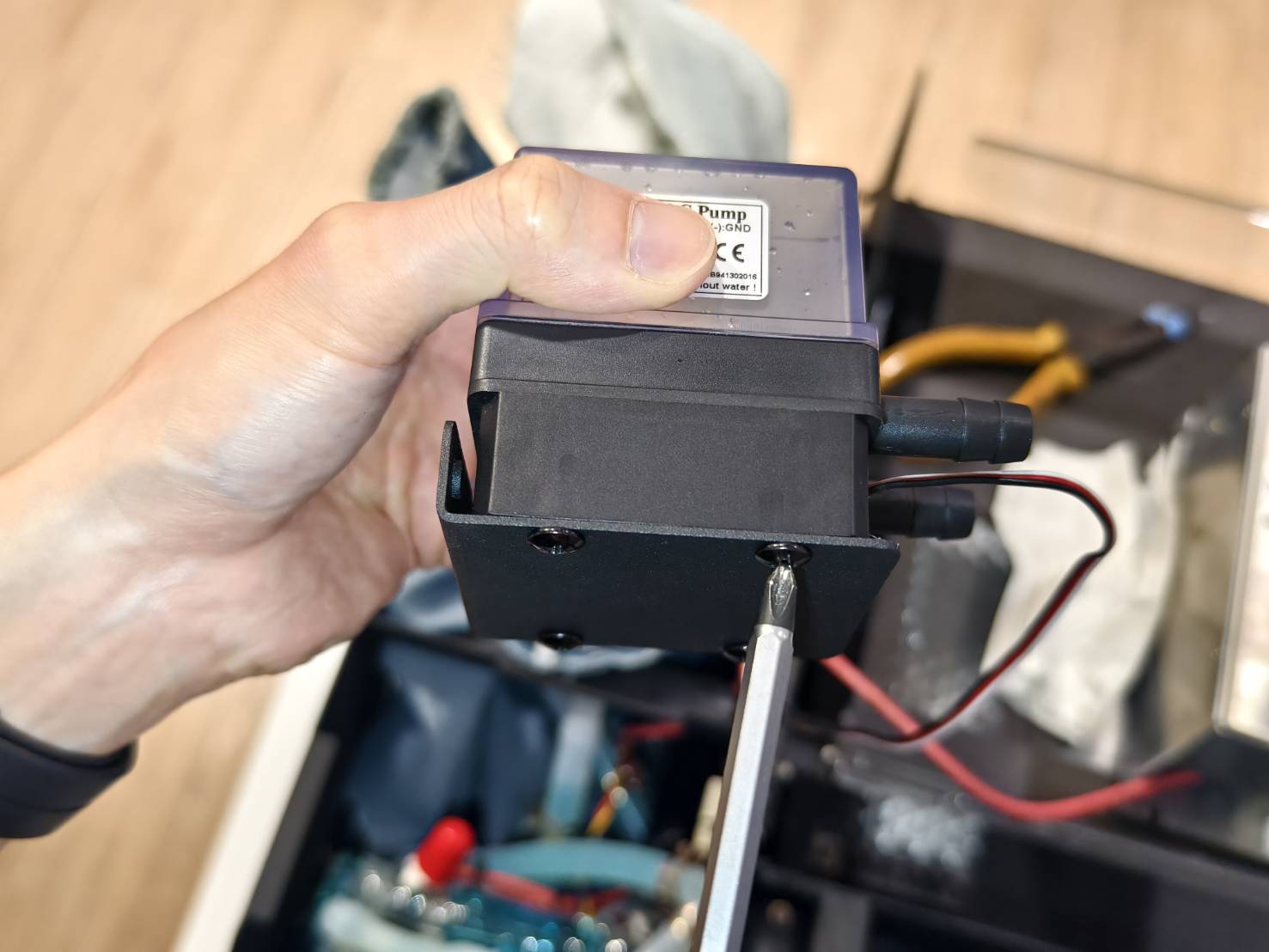

將底座重新安裝至 新的 水泵。
步驟 13
-
將水管連接至新水泵。
-
若發現水管如影片中所示彎曲,請嘗試扭轉水管使其回復平直。
步驟 14
-
移除抹布並將水泵鎖固至機架上。
-
將水泵線材連接至主機板。
步驟 15
將雷射電源供應器放置至定位。
步驟 16
使用四顆螺絲固定電源供應器。
步驟 17
將線材插入雷射電源供應器。
步驟 18
將 Type-C 線材插入主機板。確認線材上的白點朝下。
步驟 19
重新安裝前方金屬蓋板。確認 Type-C 線材的白點朝上,如影片所示。
步驟 20

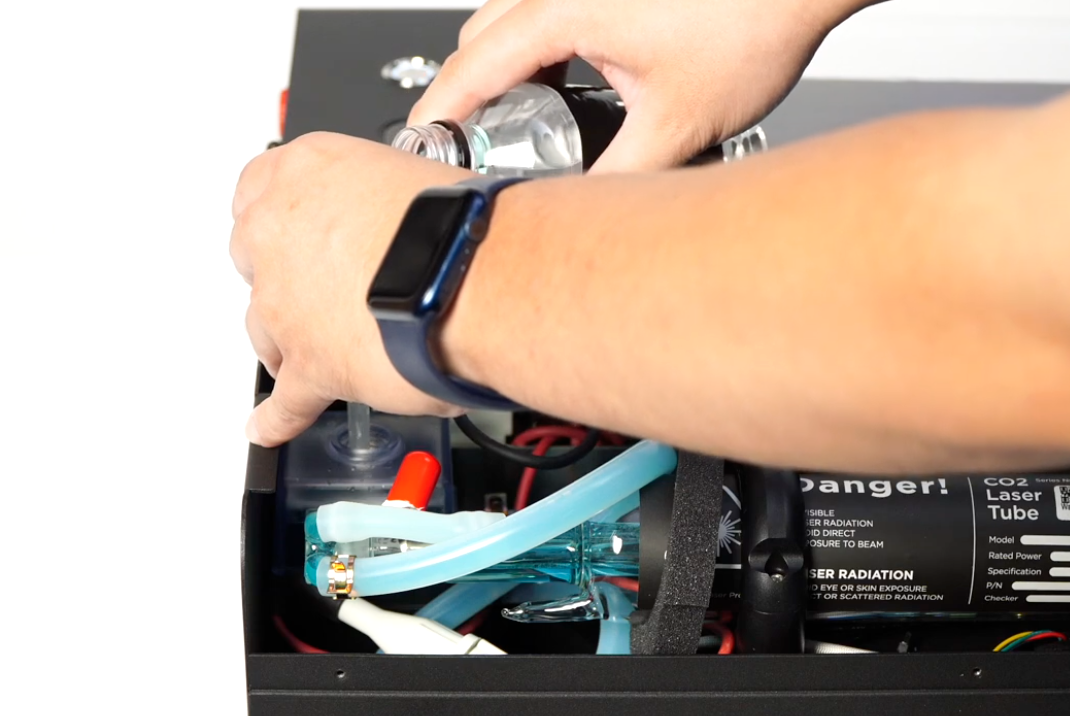

為機器加水。
4-8 水箱加水
#END
