beamo II - 12V 電源供應器 (12V PSU) 更換

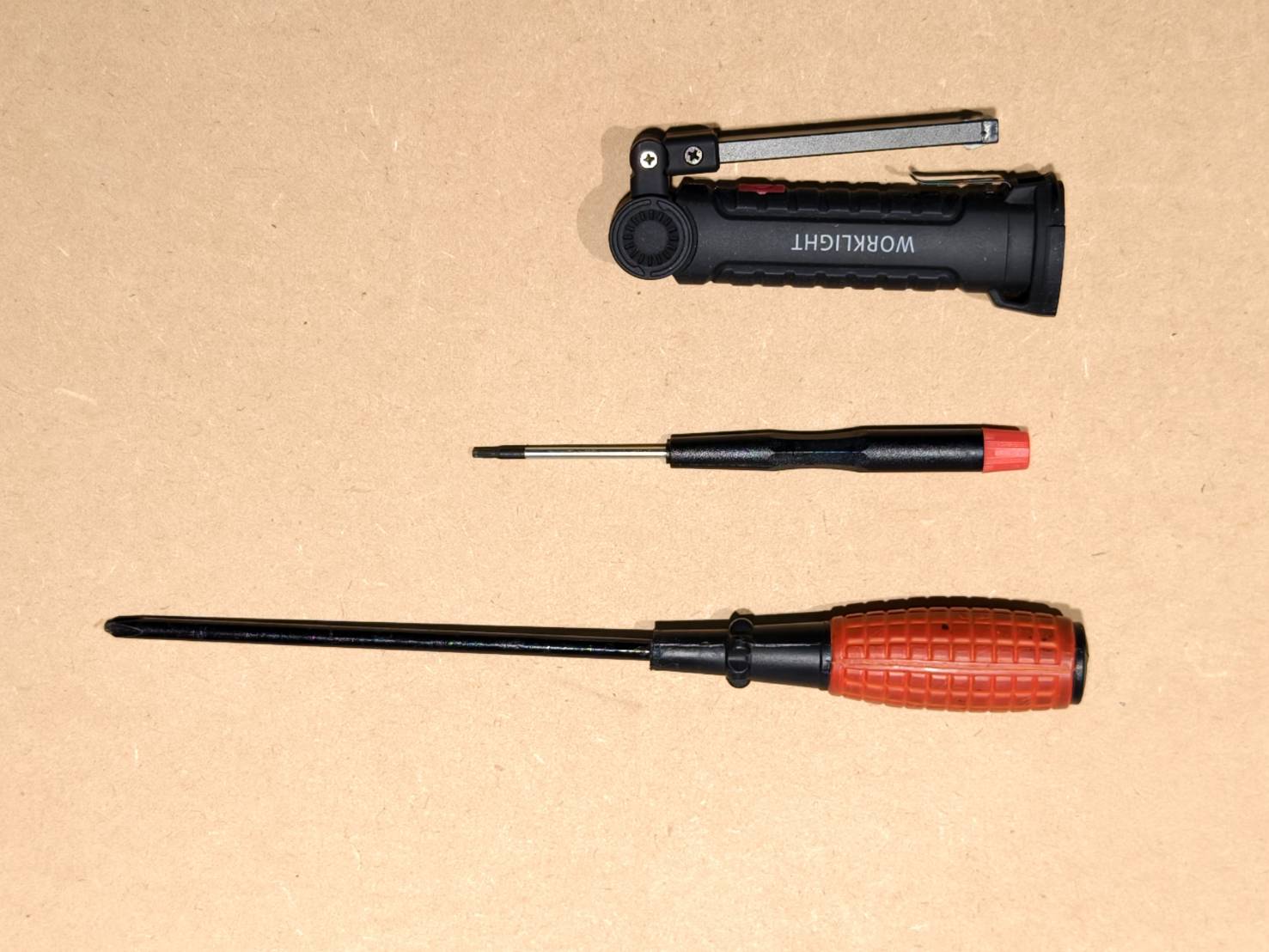

工具

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

拆除前方金屬外蓋。（T8 星型螺絲 * 10 顆）

步驟 3

拆除後方金屬外蓋。

步驟 4

拔除雷射電源供應器上的連接線。

步驟 5

• 拆除雷射電源供應器上的四顆螺絲。



步驟 6

取出雷射電源供應器並暫時放置一旁。
（此時電源供應器的線材仍連接在雷射管上。）

步驟 7

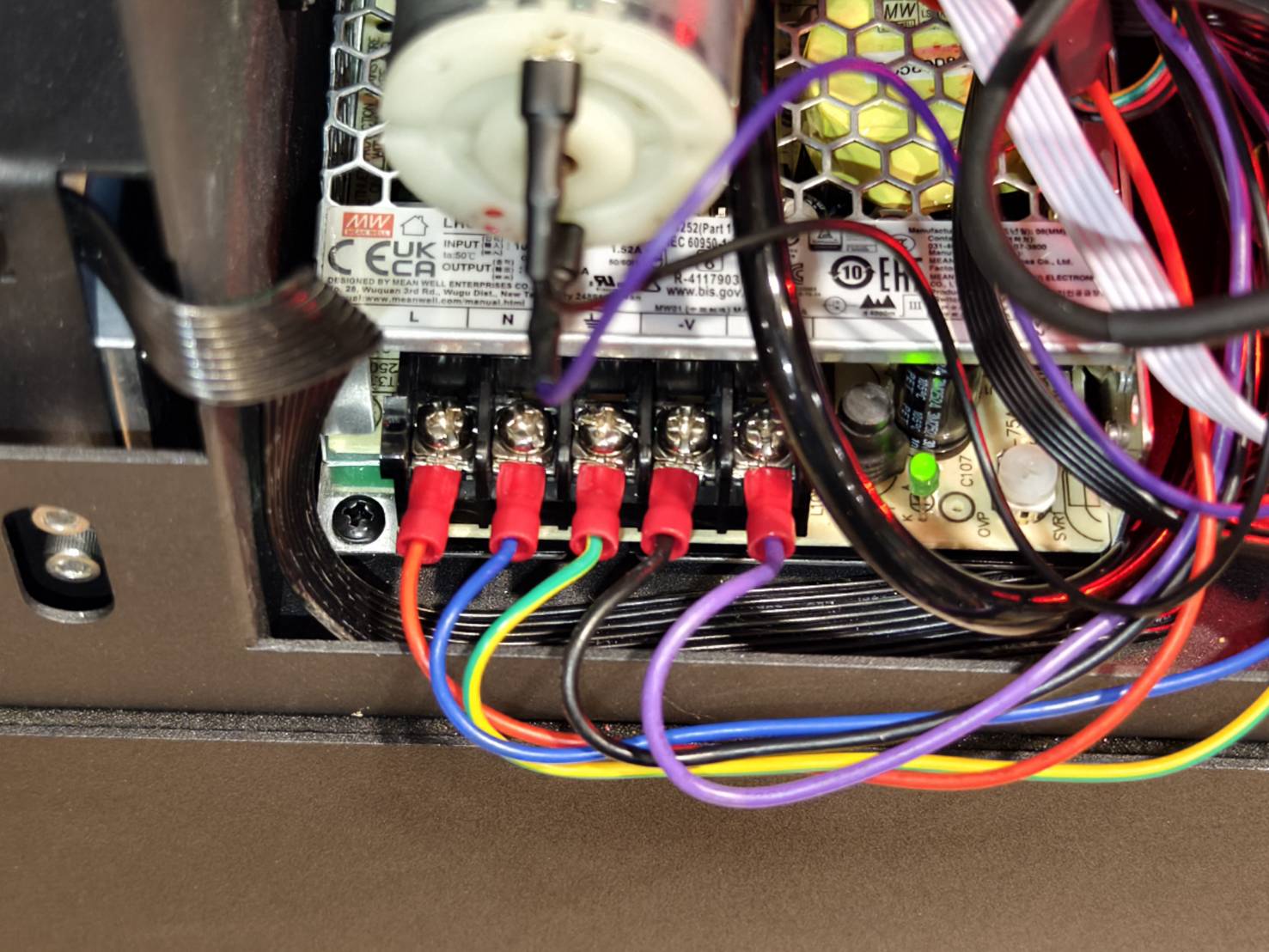

為 12V 電源供應器上的接線拍照。
此步驟的目的是避免忘記線材的連接位置。

步驟 8

使用螺絲起子拆除 12V 電源供應器上的電線。

步驟 9

有兩顆螺絲固定著 12V 電源供應器。移除這兩顆螺絲後即可取下 12V 電源供應器。
一顆位於前方左側，另一顆位於後方右側。

• 移除 12V 電源供應器左側的螺絲。
• 鬆開右側與接地線一起鎖固的螺絲。
  （此螺絲無需完全移除，鬆開即可。）

步驟 10

安裝新的 12V 電源供應器。

步驟 11

連接 12V 電源供應器上的電線。

步驟 12

將雷射電源供應器放置到定位。

步驟 13

使用四顆螺絲固定電源供應器。

步驟 14

將線路插入雷射電源供應器。

步驟 15

將 Type-C 線插入主機板。確保線上的白點朝下。

步驟 16

重新安裝後方金屬蓋板。

步驟 17

重新安裝前方金屬蓋板。確保 Type-C 線的白點朝上，如影片所示。
