3-6 廣角相機校正

⚠︎ 開始之前，請確認您的 Beam Studio 及 HEXA RF 的韌體已更新至最新版本。

敘述

本文將引導您完成執行廣角相機校準的過程。



何時需要相機校正
1. 初次使用機台廣角相機功能。
2. 機器被移動過。
3. 相機預覽與實際雕刻位置出現誤差。

注意事項：
首次使用廣角相機預覽功能前，需要先進行校正。

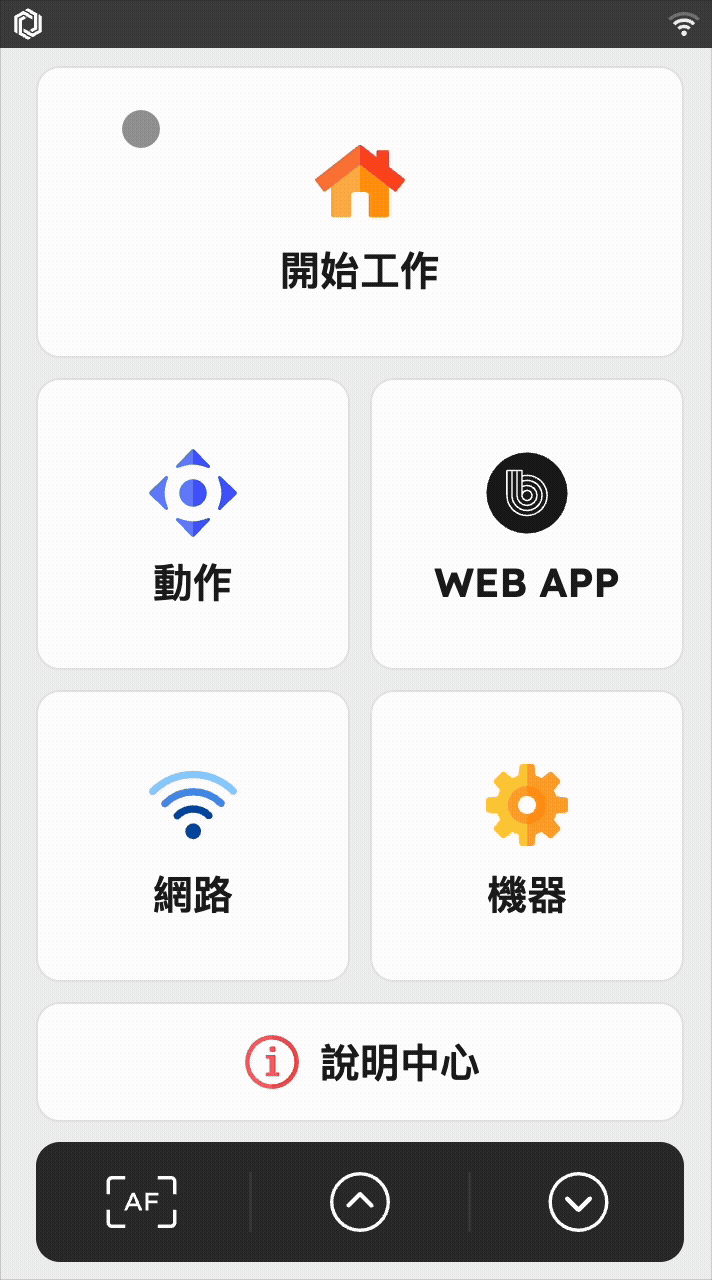

步驟1 - 確認軟、韌體版本

所需軟體版本：Beam Studio 2.6.2 或以上的版本

所需韌體版本：6.2.2 或以上的版本

步驟2 - 準備材料

自行準備材料：
四張A4白紙或是相同大小的淺色木板

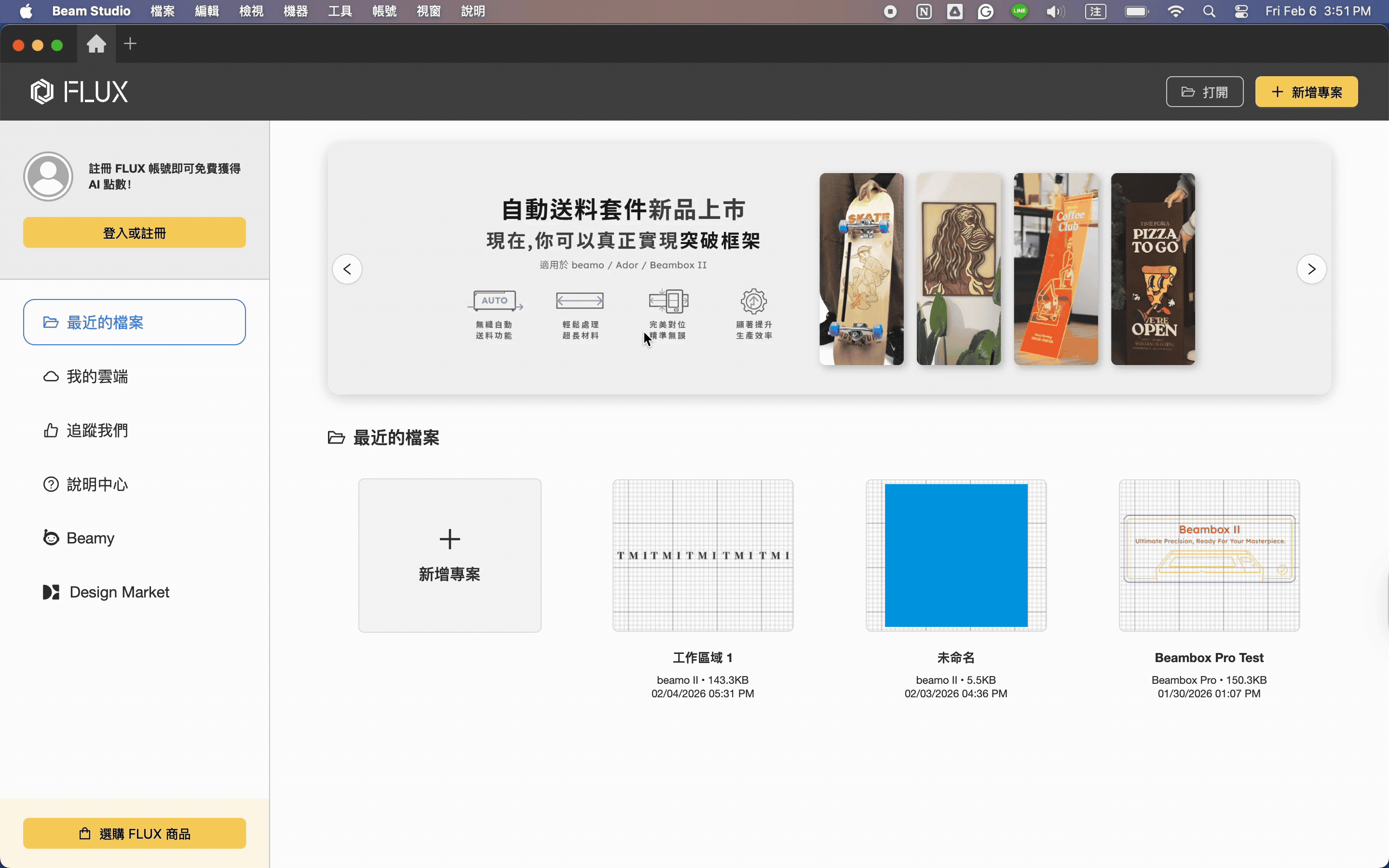

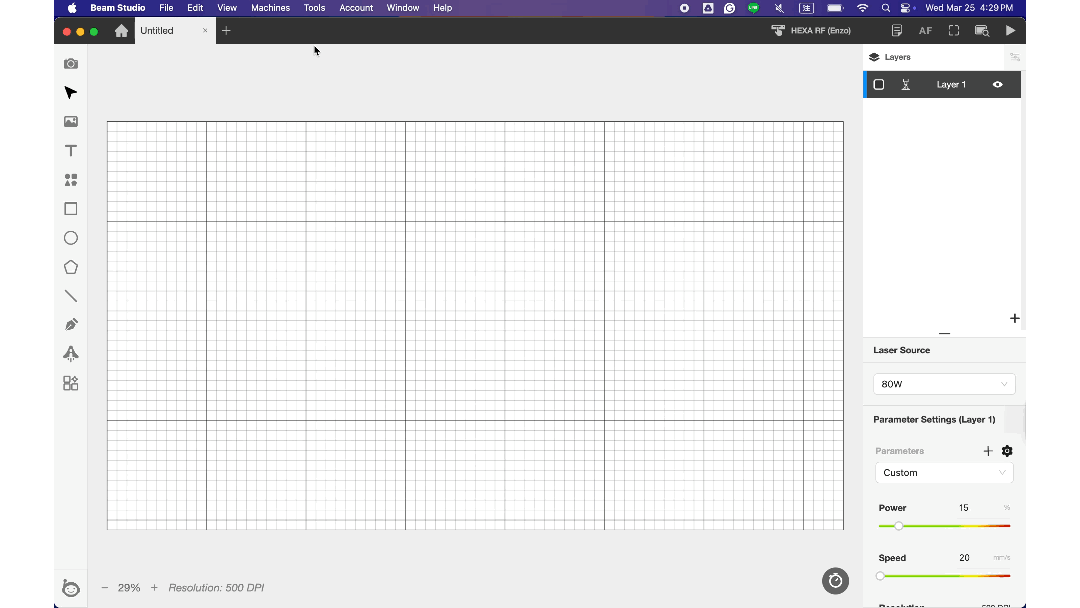

步驟3 - 啟動廣角相機校正功能

新增專案，選擇欲校正之機器名稱，點選『校正』＞『校正相機（廣角相機）』

步驟4 - 放置白紙或材料

將四張A4大小的白紙是相同大小的淺色木板放置在工作範圍的四個角落並對焦

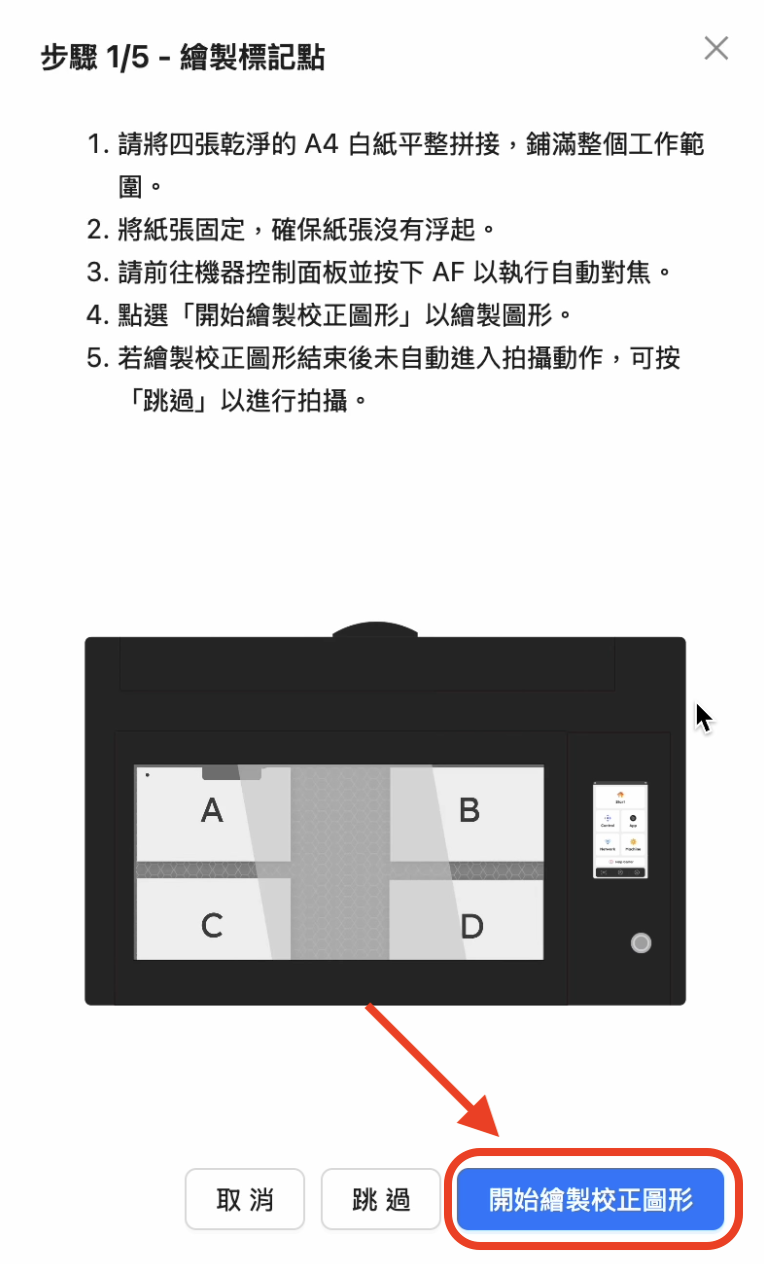

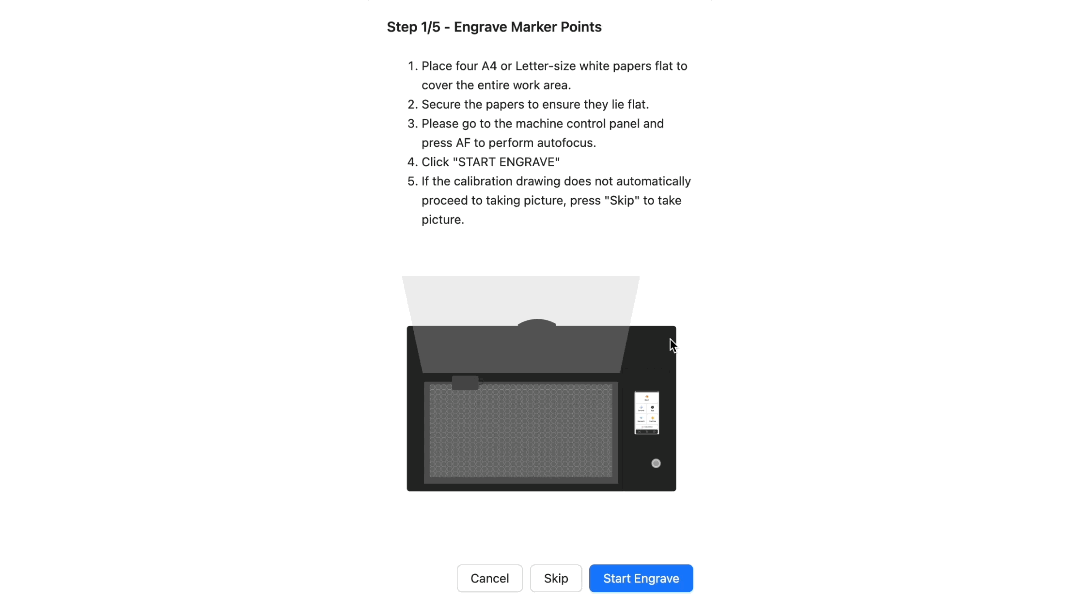

步驟5 - 繪製校正圖片

點擊開始繪製校正圖形

步驟6 - 對齊標記點

四張白紙或材料上分別各有四個標記點需要對齊，請參考下方影片步驟來進行操作。

#完成
