3-3 廣域雕刻功能

說明

廣域雕刻功能是用於雕刻超出工作範圍的長型物件。便於用戶將大型圖檔自動切割為多個工作區域，方便分段進行雕刻。

使用限制

受到HEXA RF的廣域雕刻入口限制，建議工件寬度最大不超過500mm，長度則不限。

開始之前

請先確實安裝廣域雕刻套件，請至以下連結參考教學，若已完成安裝，請跳過此步驟。

廣域雕刻硬體安裝教學

步驟 1 - 打開廣域雕刻

在文件設定中打開廣域雕刻開關，填寫欲使用的工作範圍。

步驟 2 - 匯入物件

匯入物件（以下以長方形外框為例）後調整物件大小與位置。

點擊左側欄位顯示的廣域雕刻入口，進入廣域雕刻視窗

步驟 3- 調整廣域雕刻參數

各項設定說明

• 物件長度：顯示您目前選中的物件長度，方便您決定每個工作區域高度。
• 工作區域高度：您可以設定這個廣域雕刻物件要分配成幾個工作區間以執行切割，也可以在視窗中檢查每個區間的雕刻內容。
• 參考圖層：此圖層作為參考圖層，僅提供顯示對位的功能，不會實際雕刻。
• 對齊標記：對齊標記是兩個三角形標記，三角形需要雕刻於主要材料及輔助材料之間。在每段雕刻過程後移動板材時，您可以透過三角形標記來協助對位。

	1. 物件長度
	2. 工作區域 (高度)
	3. 參考圖層
	4. 對齊標記

以下方圖形為例，物件長度為 450mm，若設定每個工作區域高度為 250mm，此物件總共會被分成兩段。

虛線即為各工作區域的分段處。

通常建議盡量減少分段數量，以避免在接合點可能會有誤差導致圖檔錯位。

完成設定後匯出圖檔。

步驟 4- 雕刻工作

若您使用參考標記，則需要準備輔助板材。

步驟 4.1- 準備雕刻

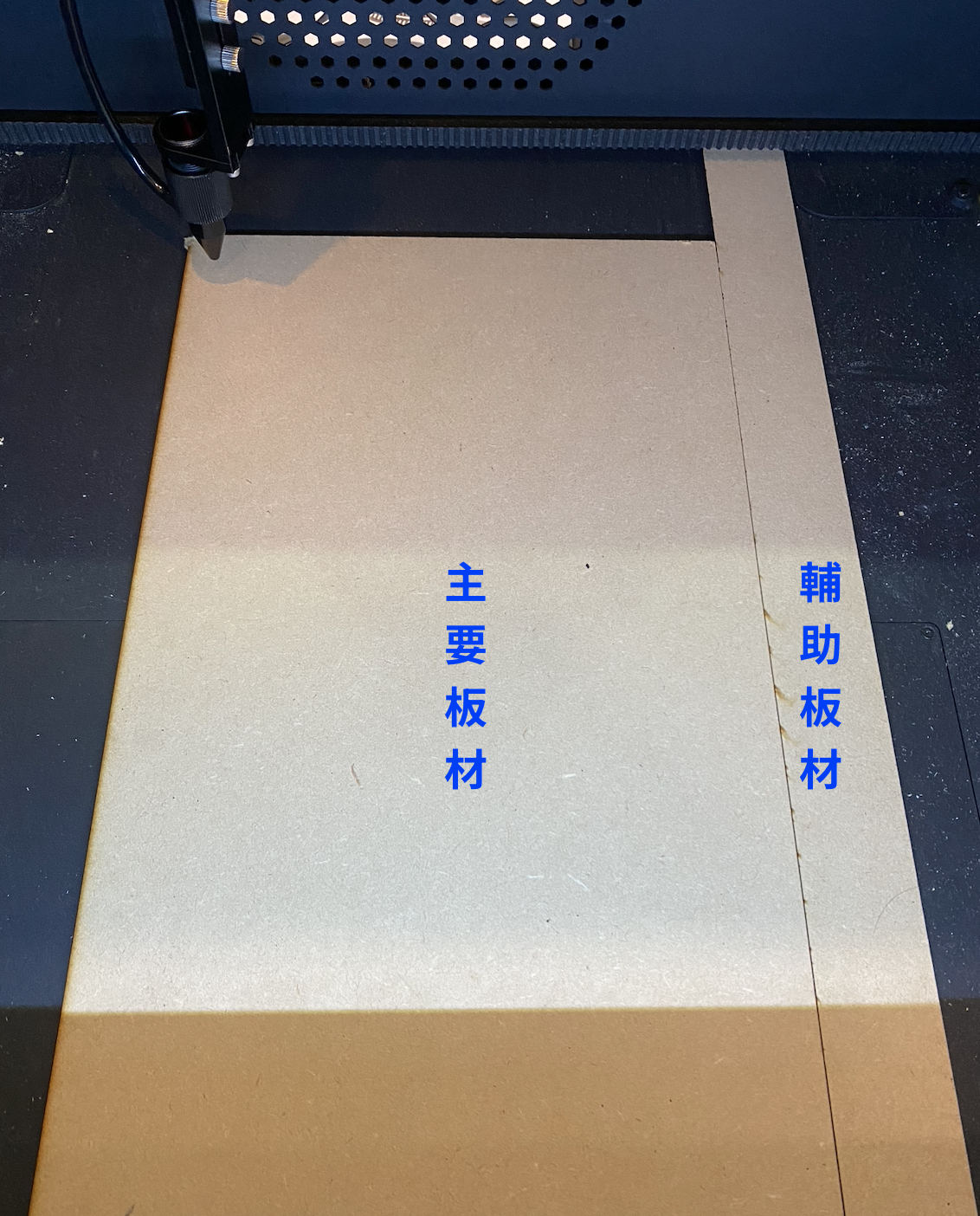

將輔助板材固定在主要板材旁邊。

開啟當前雕刻，將雷射頭移到雕刻板材的左上角。

開啟當前雕刻，將起點設定為左上角。

（您也可以使用原點雕刻，但請注意雷射管位置需擺至右側避免歸零失敗。）

使用外框預覽確認第一段圖檔雕刻位置。

請注意：在外框預覽時，請將參考圖層關閉。

以外框預覽位置確認對齊標記位置，位置需要跨越在主要板材和輔助板材之間。

（以對齊標記預設為 4cm為例，確認雷射頭在外框預覽時大約會超出輔助板材上 2cm 處）

步驟 4.2- 雕刻第一段

匯出檔案時預設只有打開第一段工作及參考標記，調整參數後，可以直接開始雕刻第一段工作區域。

雕刻完成後，參考標記應該要有部分在輔助板材上。

步驟 4.3- 雕刻第二段

將第一段工作圖層關閉，將第二段工作圖層打開。

移動主要板材，將主要板材的下方參考標記與輔助板材上的上方標記對齊後進行第二段雕刻。
