beamo - 開蓋套件使用教學

安全注意事項

1 視野可及範圍內的人員請務必皆戴上雷射安全眼鏡， 否則可能有失明危險。

2 請勿將人體任何部位暴露在工作區域。

3 請勿讓未成年人獨自使用。

4 請勿在雷射運作時移動機器。

5 請勿用於向下雕刻以外的雕刻方向。

6 請勿於兒童可能隨意進出的環境中使用。

7 請勿長久直視雕刻處產生的焰光。

8 開蓋模式下，不使用機器時請務必關機，並移除 USB 安全鎖。

工作地面注意事項

1 在桌面上操作時，須在桌子上平鋪兩層鋁箔紙，避免雷射誤傷桌面。

2 在地面上操作時，石質或水泥地面雕刻後會有痕跡， 但不會起火。實務上以水泥地最佳。

3 請勿在環氧樹脂地板上雕刻，否則會產生有害氣體。

4 如果雷射打到地板與桌面，產生的痕跡是不可逆的， 雕刻時建議檢查鋁箔紙是否有破損，以免損壞家具。

5 鋁箔紙需使用膠帶固定避免被吹氣幫浦吹走。

6 鋁箔紙表面必須是平的，皺摺的鋁箔紙會漫射雷射光造成危險。

7 木頭切割後地板上的焦油可以用酒精或清潔劑去除。

請在以下環境操作

1 通風良好的環境

2 訊號良好的網路環境

3 相機校正用的硬質板材

4 準備過濾設備 ( 建議 )

5 準備活性碳口罩 ( 建議 )

開蓋雕刻的操作上需要進階的使用技巧，非常建議熟悉機器的操作後再開始使用。

開蓋雕刻需要透過 Wi-Fi 連線才能操作，如果要做拼接雕刻的話，準備專門的無線路由器 ( Wi-Fi AP ) 會讓使用上更加方便。

開蓋套件內有 ① USB 安全鎖 ② 雷射延長桿③ 雷射安全眼鏡

開啟底蓋

強烈建議依下列步驟操作，以免造成機器損壞。

1 戴上安全眼鏡

2 拔除電源

3 移除蜂巢版

4 將底蓋固定螺帽拆下

5 拆下底版

6 將底版的螺絲、螺帽妥善保存，避免遺失

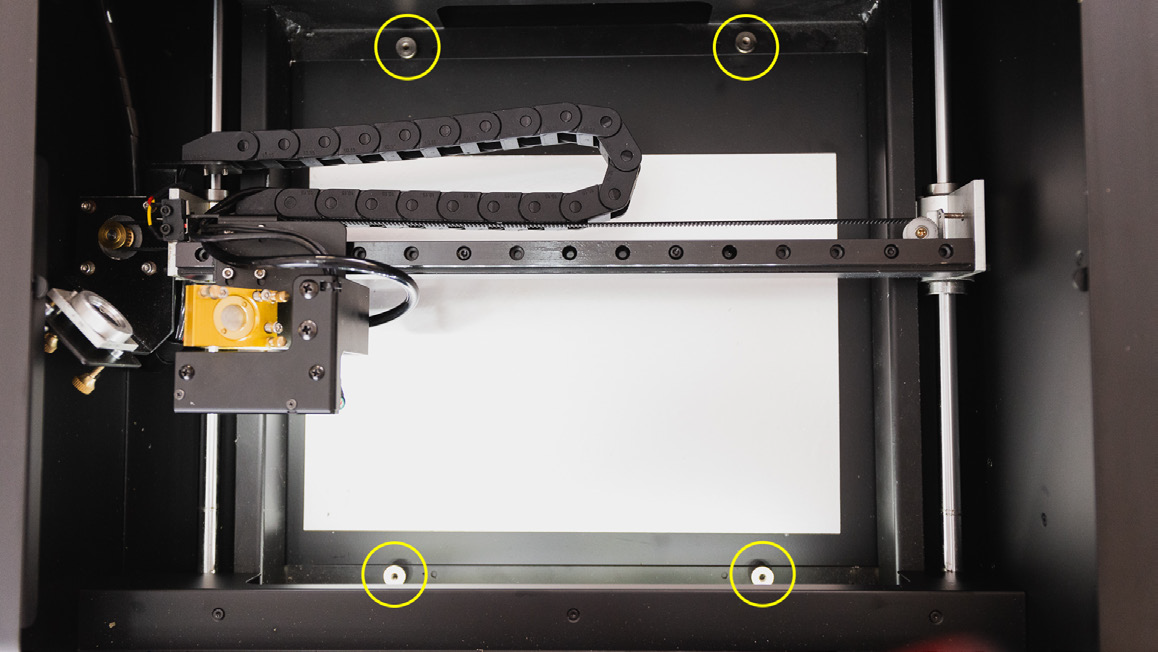

▲ 將底蓋四個固定螺帽拆下

(如初次使用套件，須先在四個固定螺帽上噴些酒精，待螺絲教融化後，使用工具用力將螺帽轉開)

7.3.2 安裝長型聚焦桿

（如果您的beamo已加裝過自動對焦套件，請先參考此篇說明，或向客服人員索取對焦感測延長器套件後，再參考說明連結，進行安裝。）

▲ 旋開聚焦鏡固定環

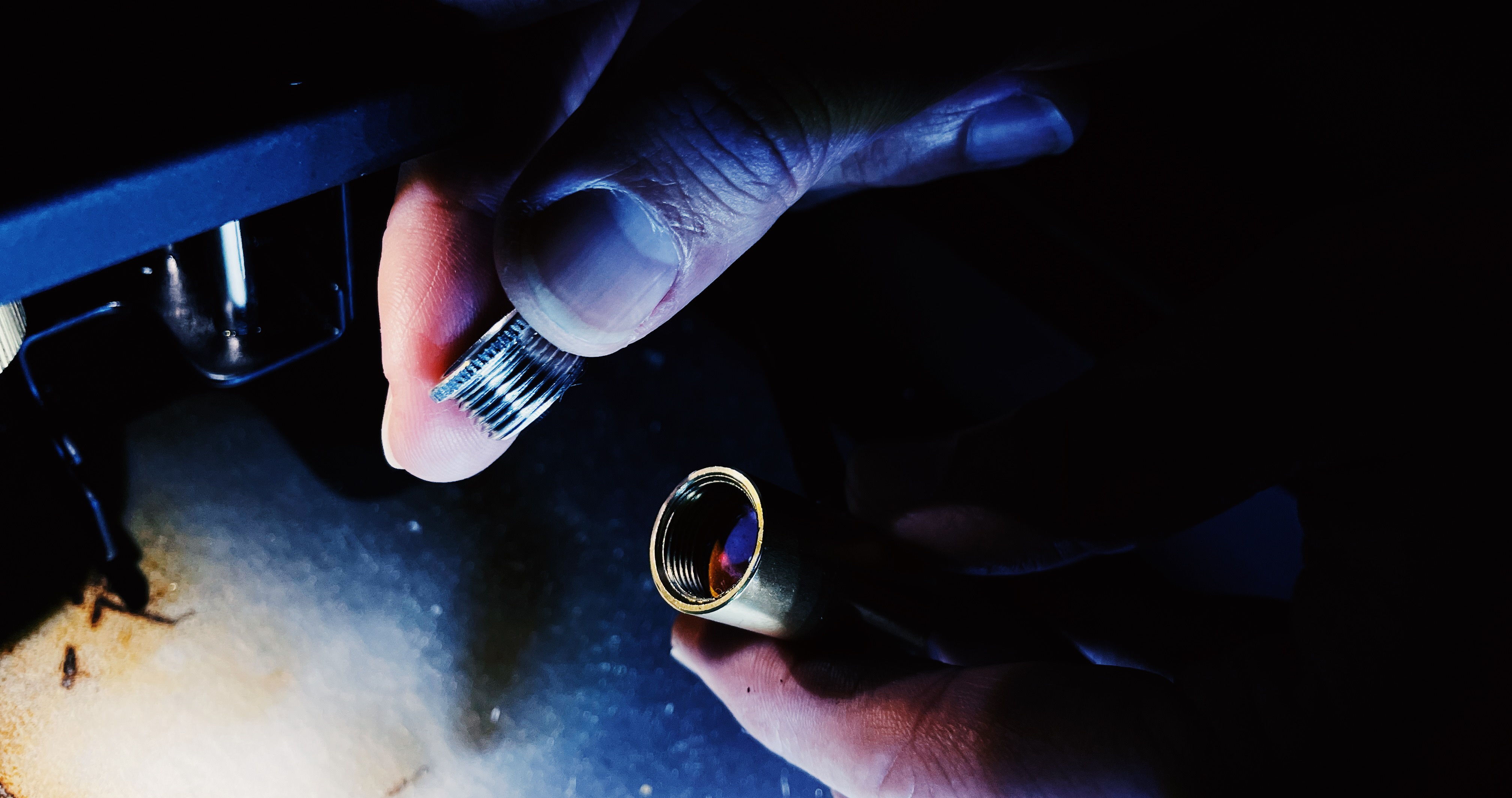

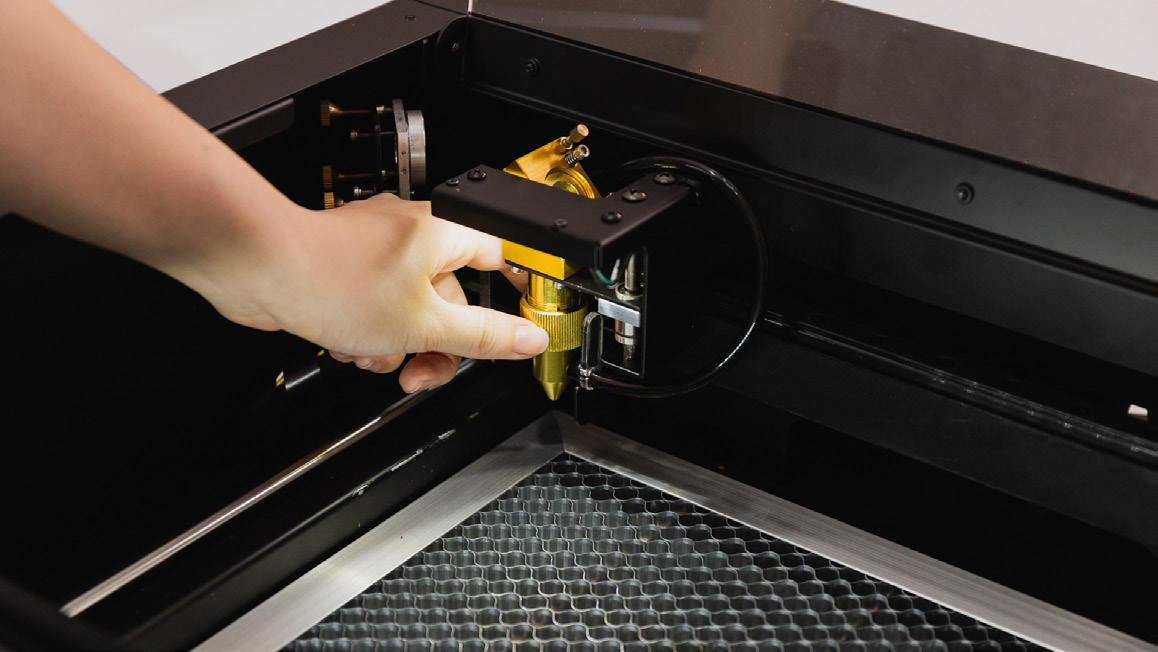

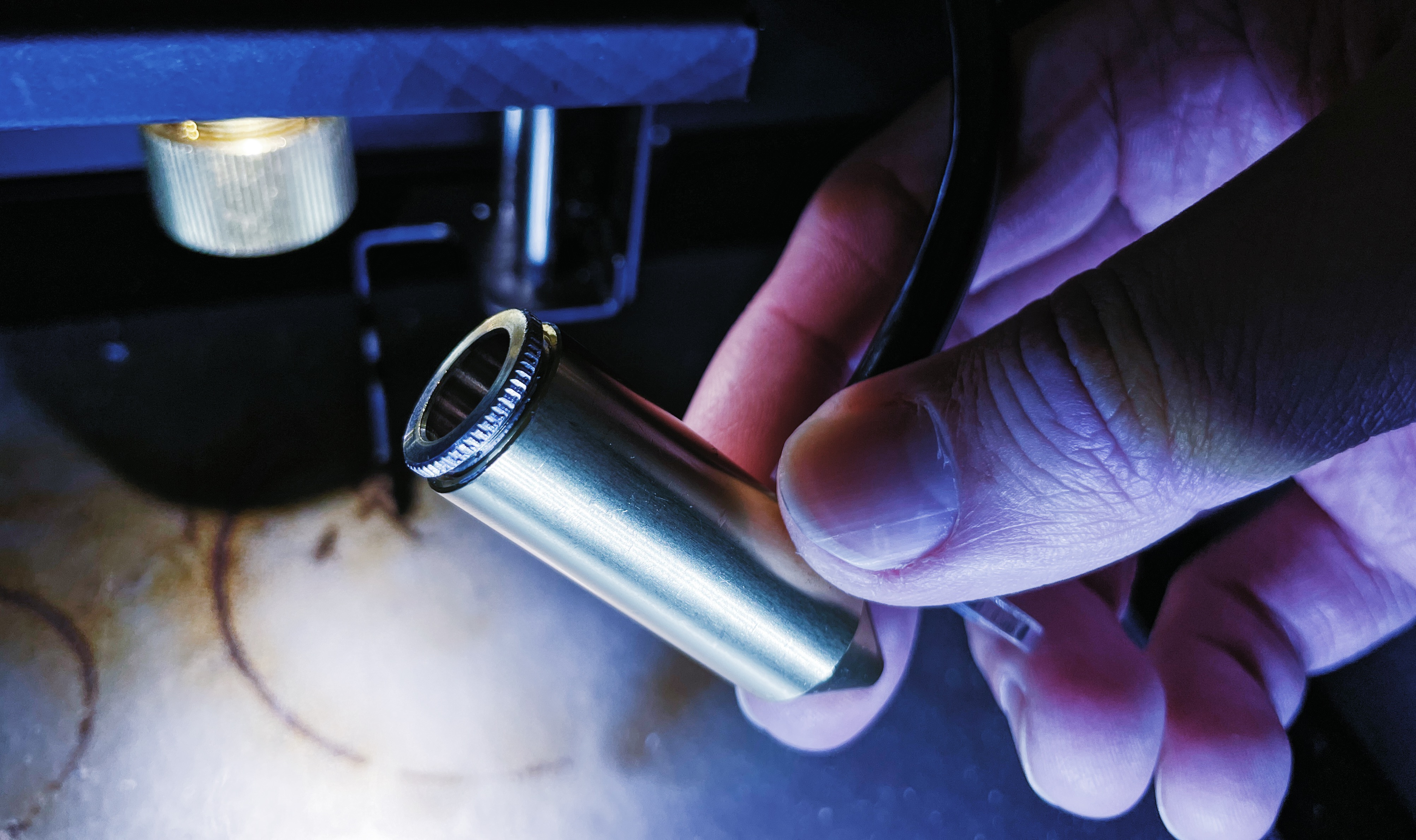

▲ 將雷射頭取出，旋轉移除銀色蓋子並將其妥善保存

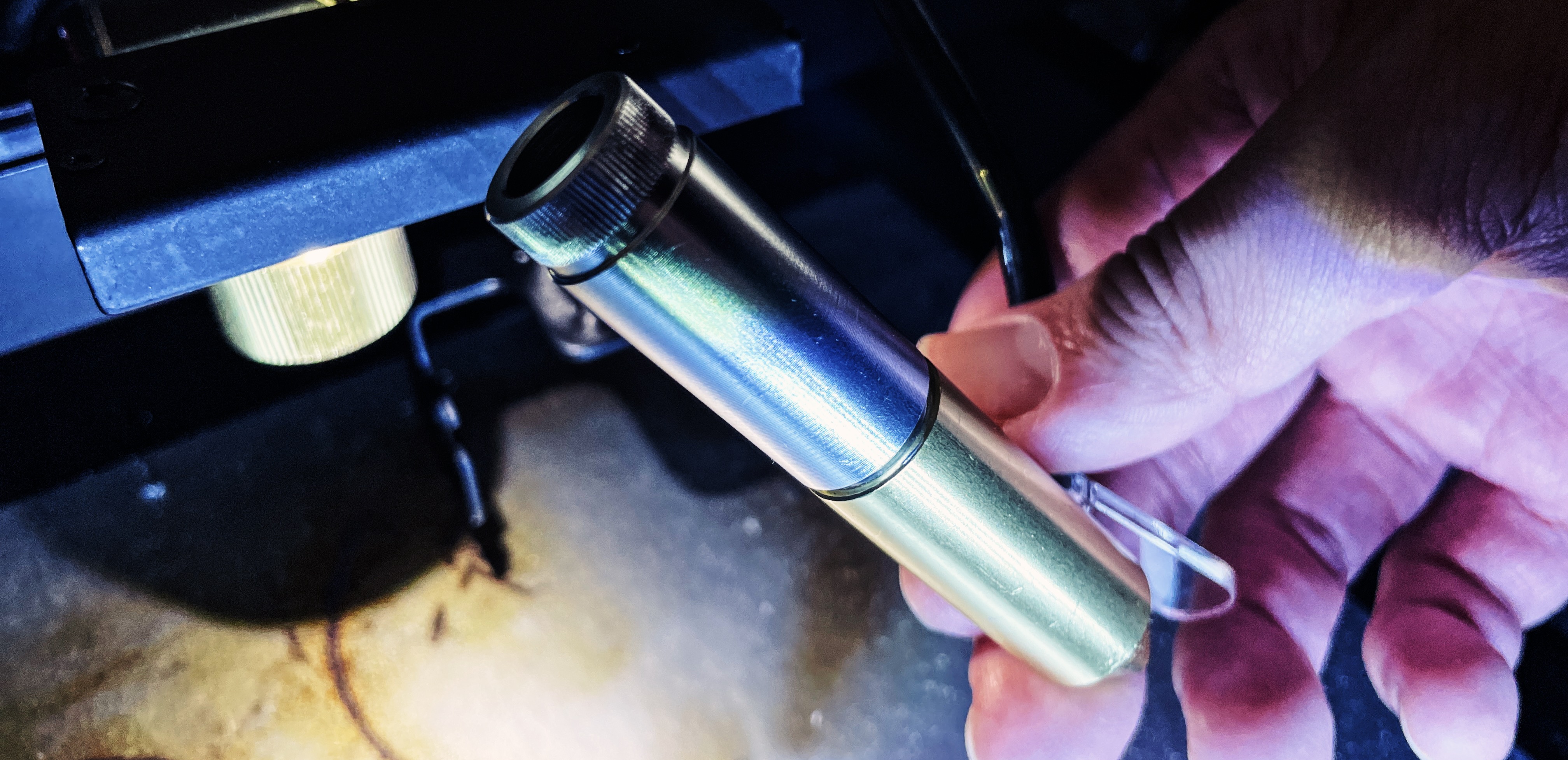

▲ 安裝雷射延長桿

▲ 將延長後的雷射頭裝回固定基座，並將黑色吹氣管緊靠相機固定支架的底部，再鎖上聚焦鏡固定環

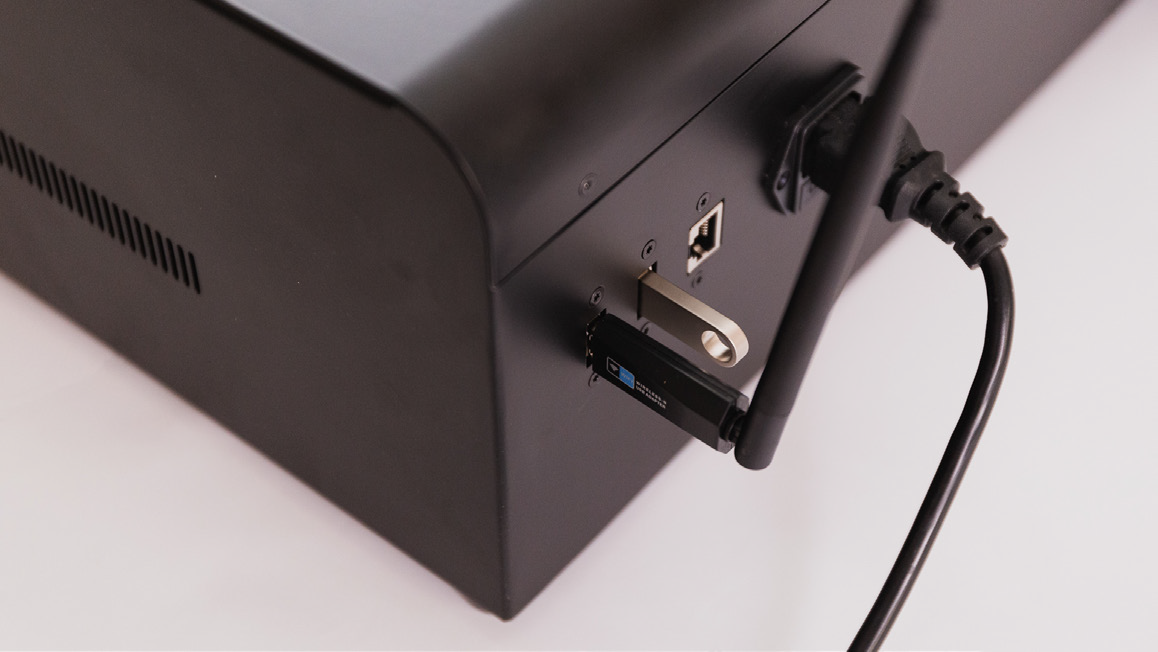

安裝安全鎖

將套件的安全鎖插上機器，不使用時將其拔除，避免他人誤用導致安全問題。

使用開蓋雕刻套件，需要另外進行長焦鏡的位移校正。相機校正的原理是在平面上雕刻校正圖案，透過相機影像取得誤差。

啟動校正程序

點擊「功能表」 > 「機器」 > 「機器名稱」 > 「相機校正（開蓋模組）」。

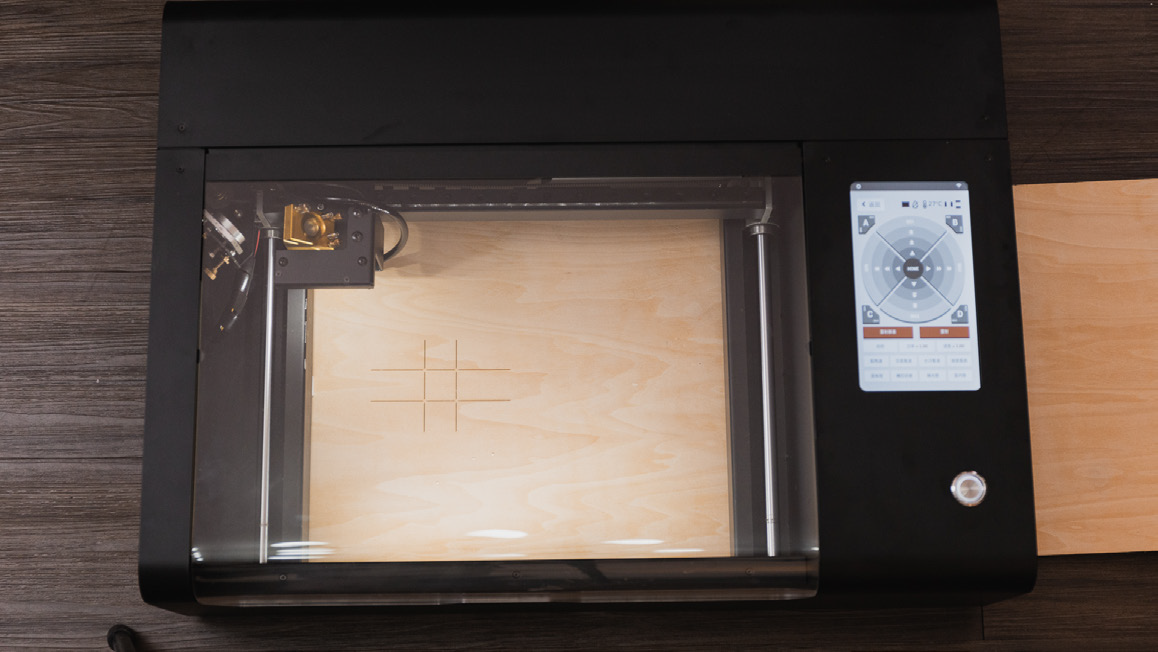

放置校正板材

 　　有別於一般相機校正使用普通紙張，開蓋模組的相機校正需要硬質板材 (木板、奶油板)做為校正圖案的基底材料，一般白紙會被抽風扇以及吹氣幫浦吹飛。將硬質板材固定好並對焦後，就可以按「下一步」雕刻校正圖案。

若因材質紋路導致自動校正失敗，可手動調整校 正數值。

相機校正精確，可有效提升拼接品質。

每次安裝延長桿時，只需進行一次校正。

進行自動與手動校正

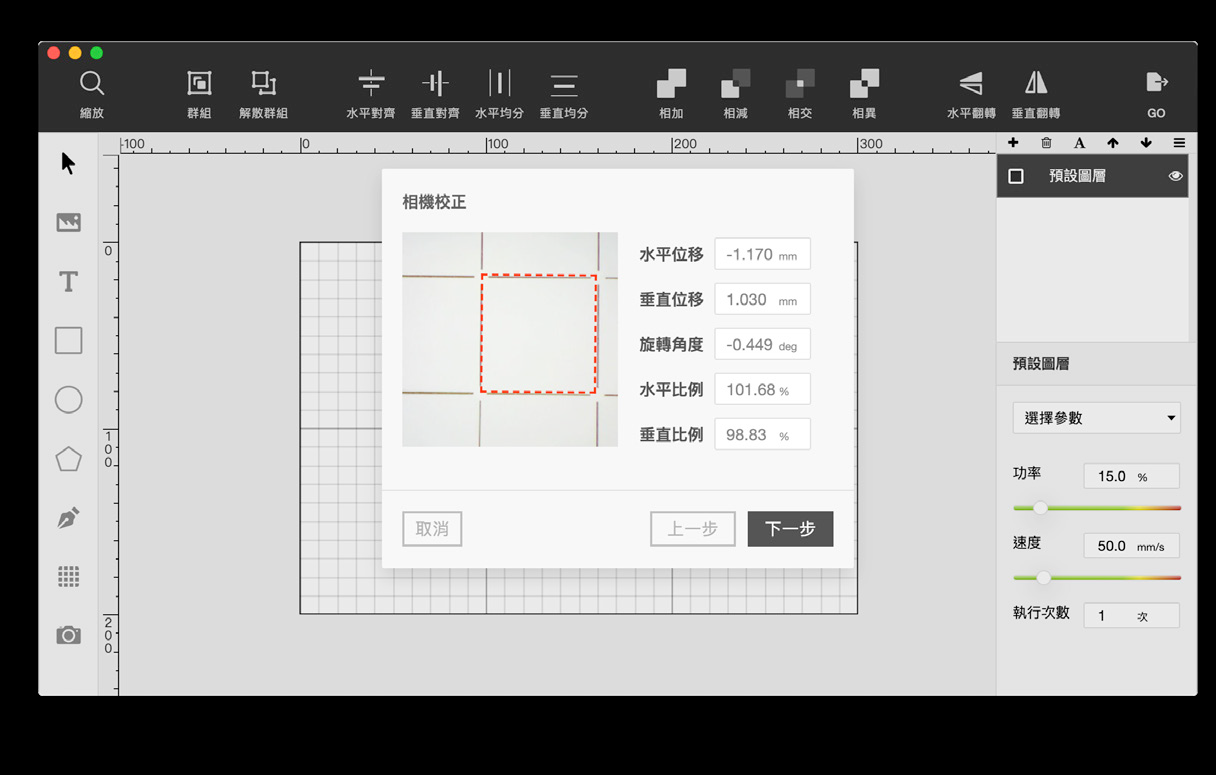

▲ 雕刻結束後，軟體會自動產生校正數值。開蓋雕刻時預覽誤差要盡可能地減少，可能要手動調整一些校正數值。

觀察電腦上紅色方框的偏移，調整右側數值 X- Y 位移以及旋轉角度、尺寸等數值讓紅色方框與預覽的井字中間的方框高度重疊。

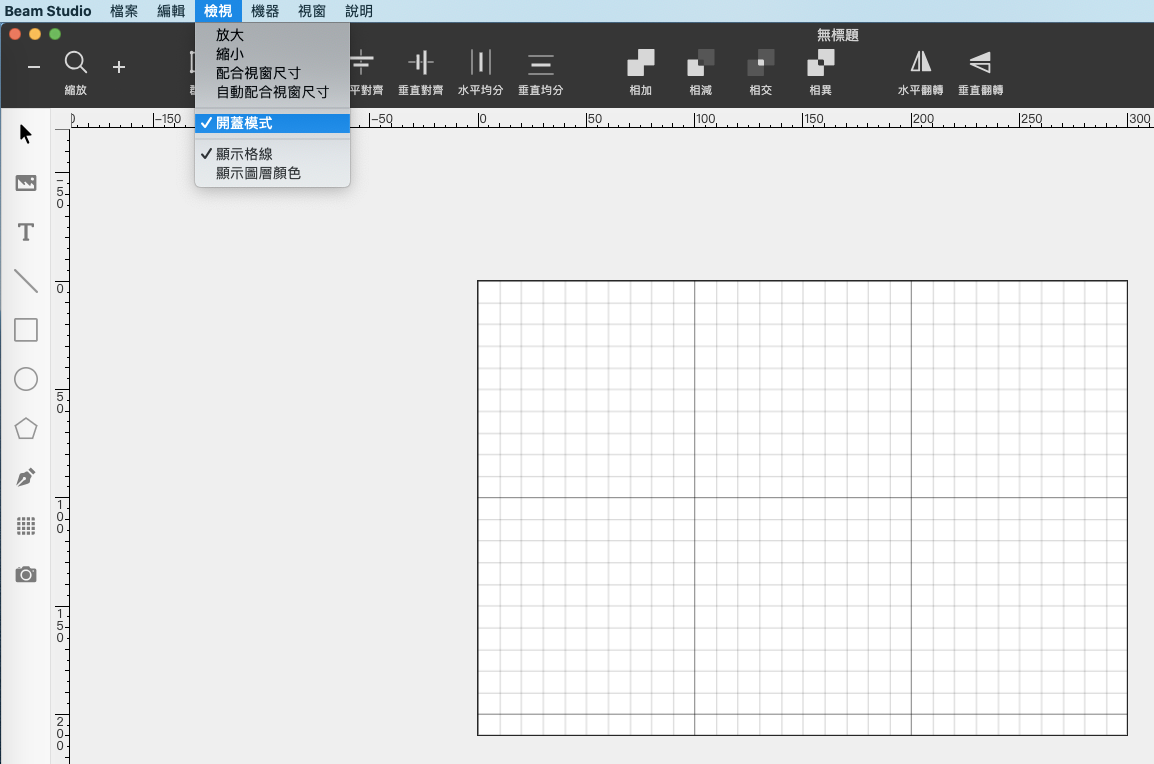

按下一步後，即完成校正，請確認「檢視」>「開蓋模式」有打勾。

進階設定中，將開蓋雕刻打開後相機預覽才是正確位置。

將材料放置到機器底下後按照一般步驟就可以送出檔案，開始雕刻了。
