beamo - 自動對焦模組安裝

 安全注意事項：安裝前請務必關機並拔除電源。

①自動對焦模組 ②六角板手 ③星形板手(附於原beamo包裝)

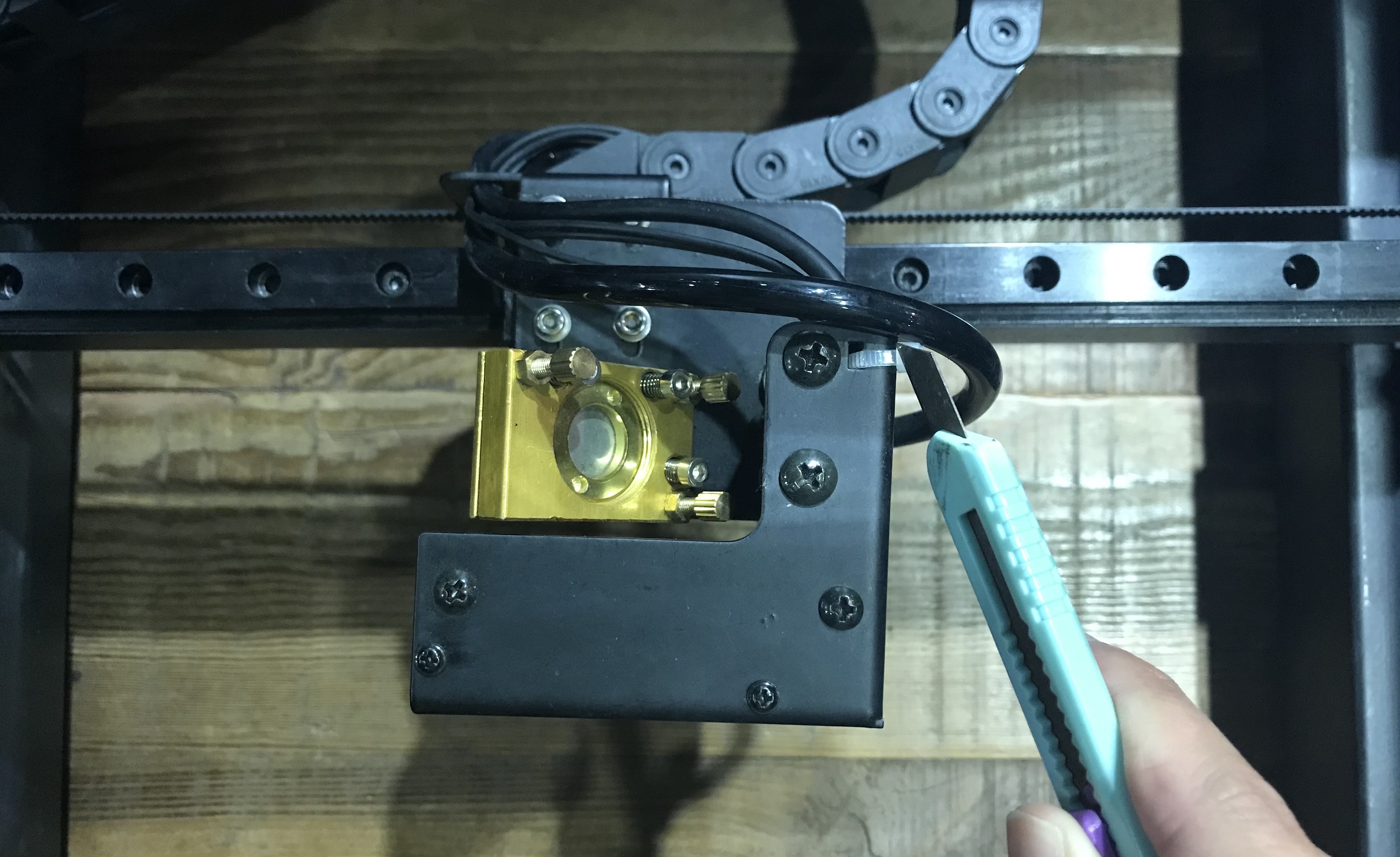

1. 將固定電線的束帶拆除

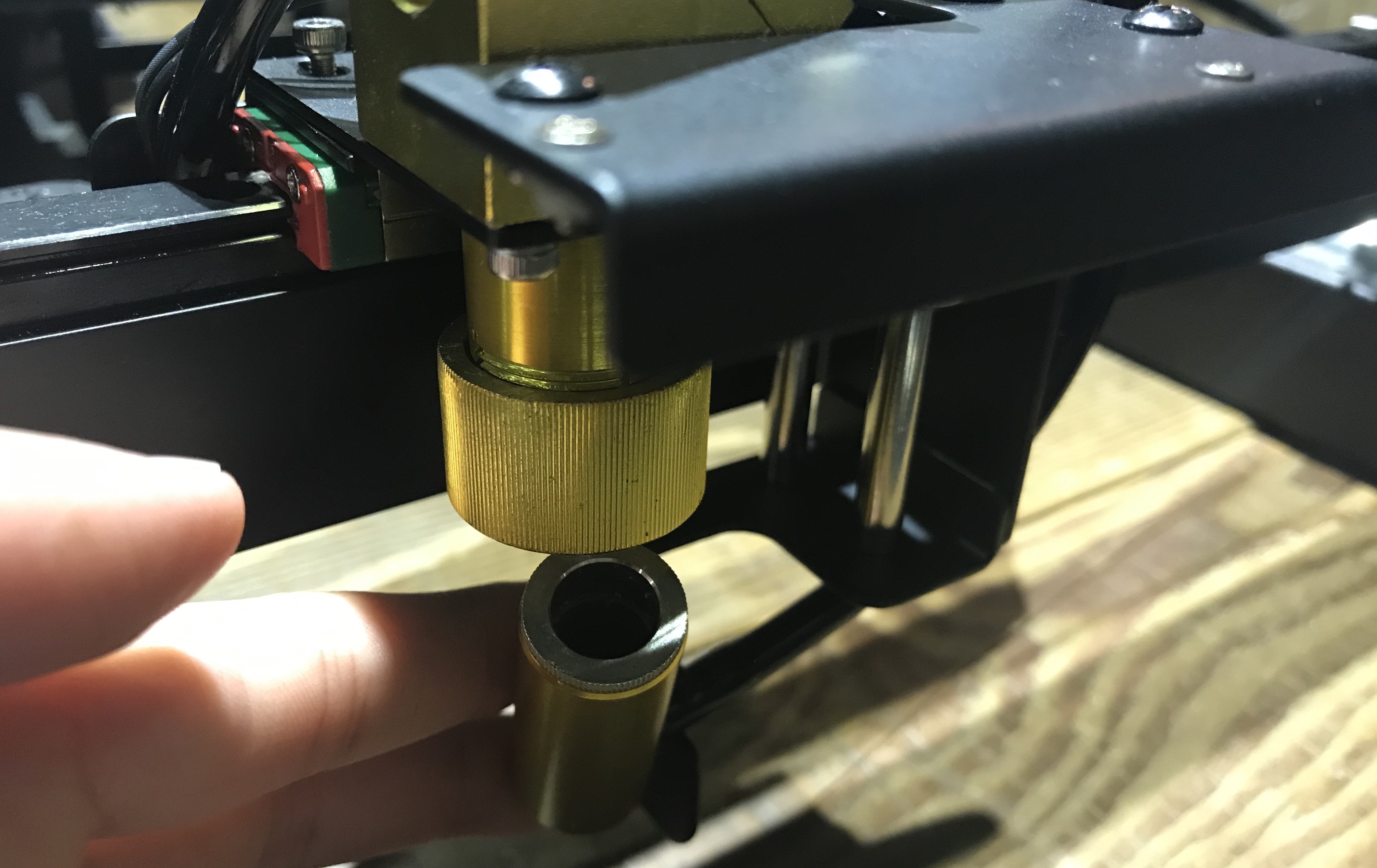

2. 順時針轉開雷射頭固定環，並將雷射頭卸下來

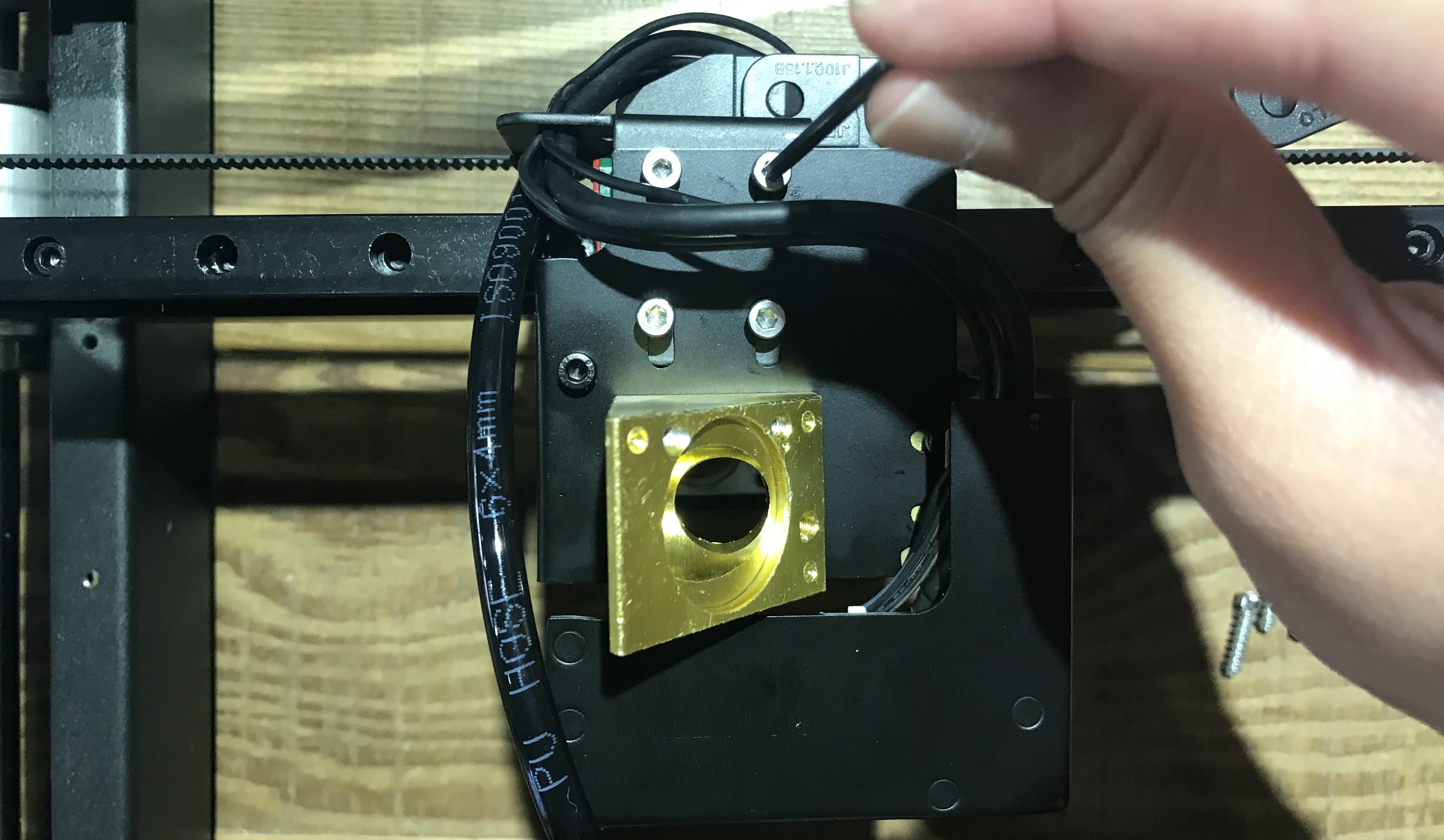

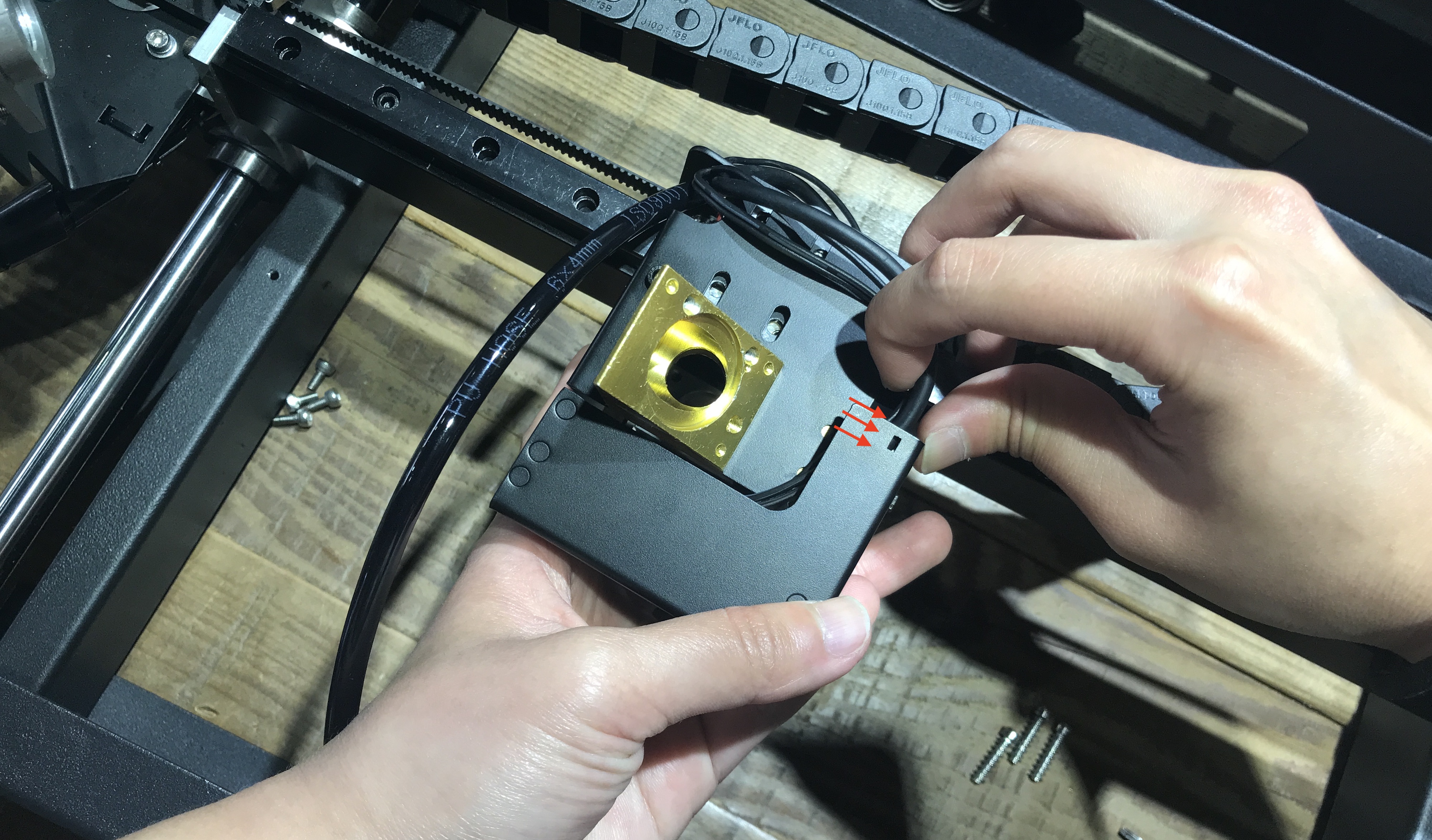

3. 用六角板手鬆開固定在軌道上的四個螺絲，卸下雷射模組

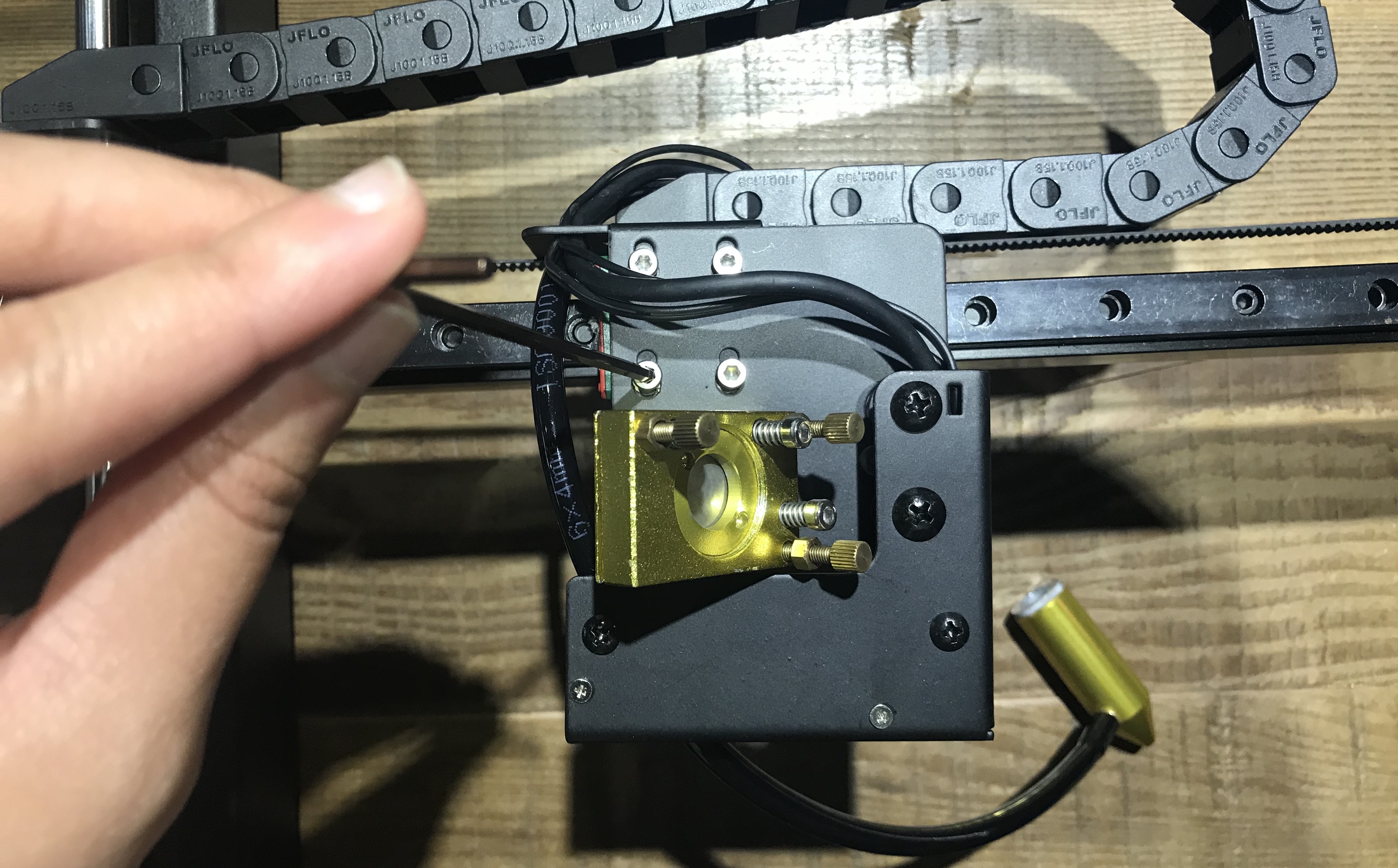

4. 將相機線及LED線卸除

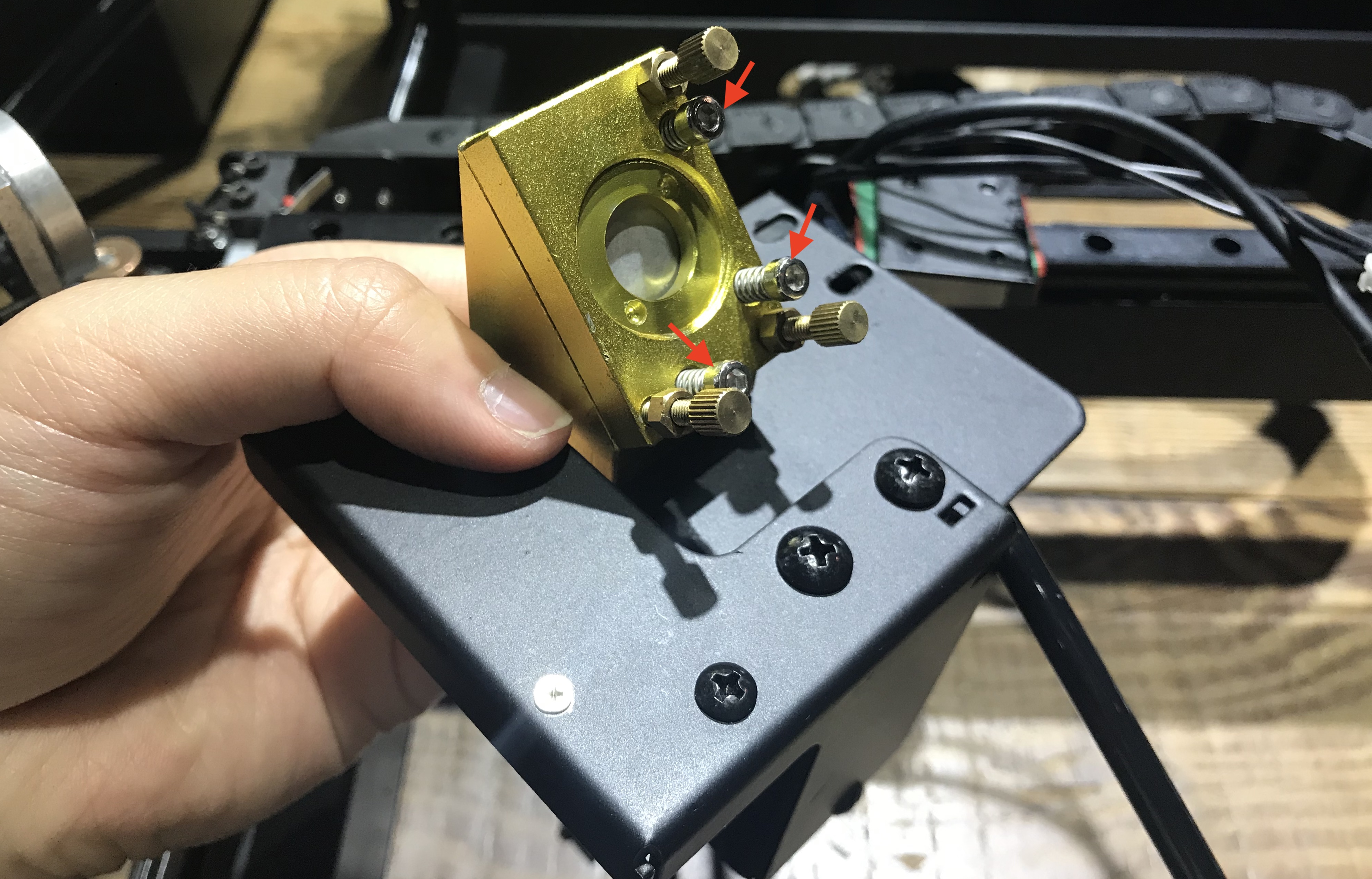

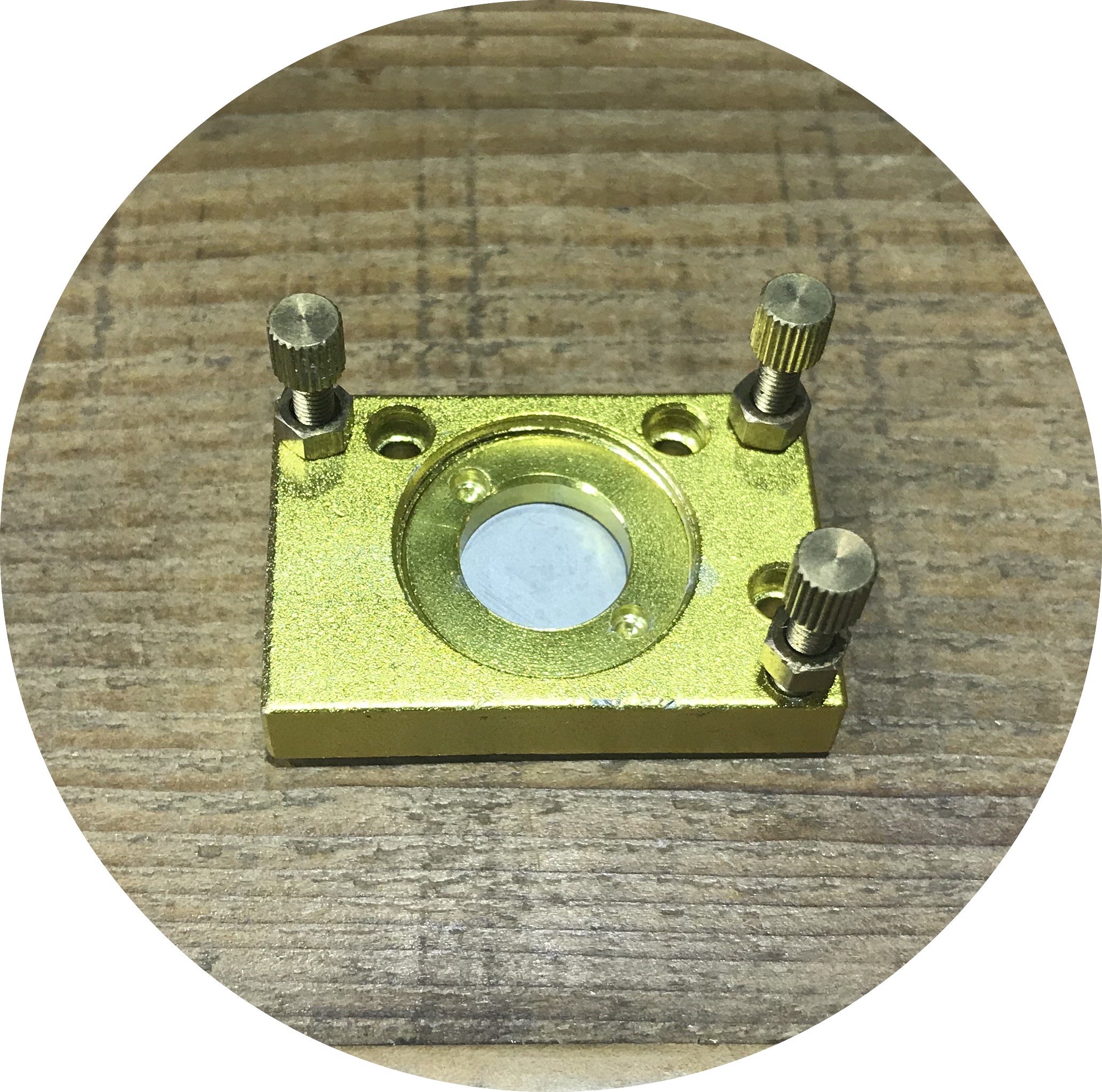

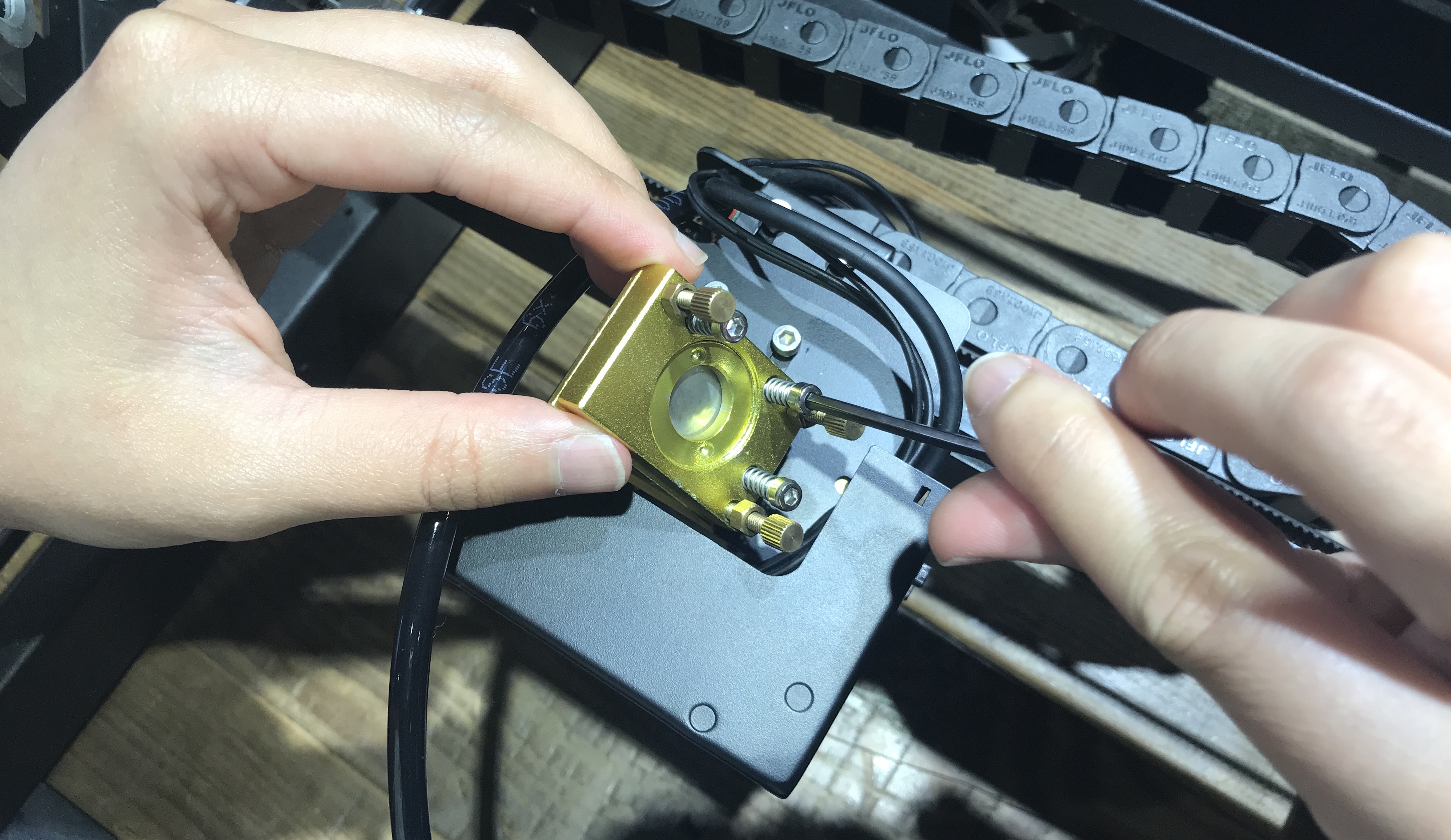

5. 用六角板手將第三反射鏡卸下（將圖中三個螺絲轉鬆）

▲第三反射鏡

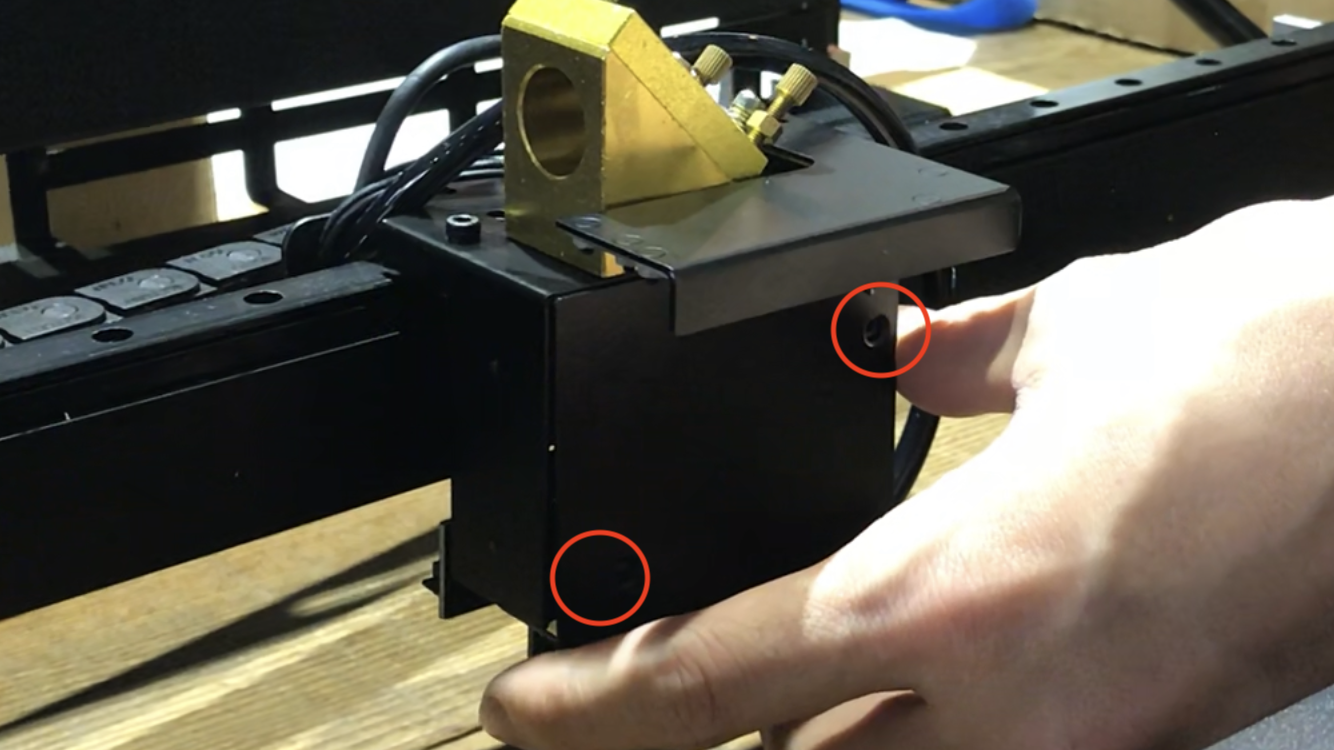

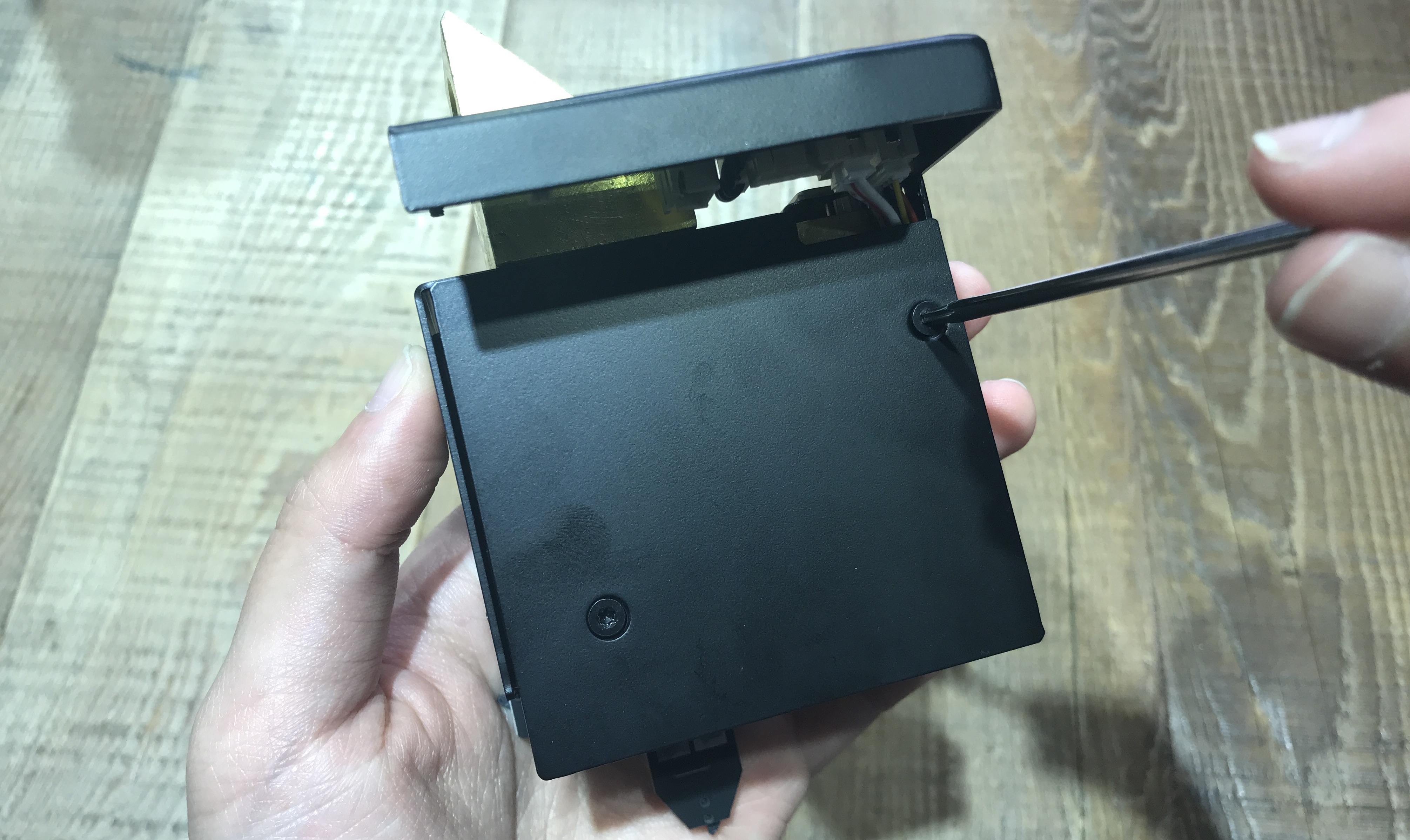

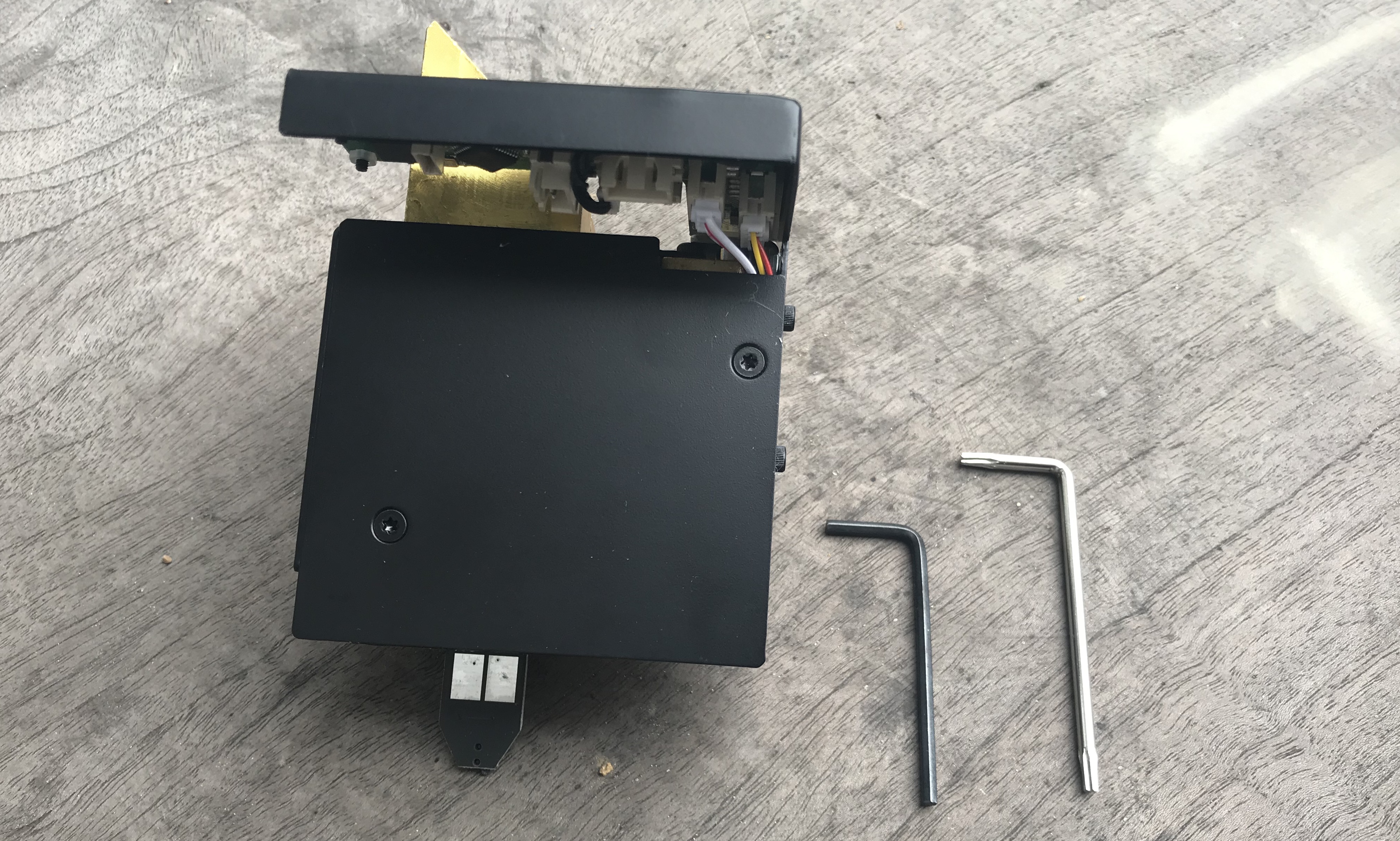

6. 用星型板手將自動對焦模組蓋板拆開，鬆開2顆螺絲

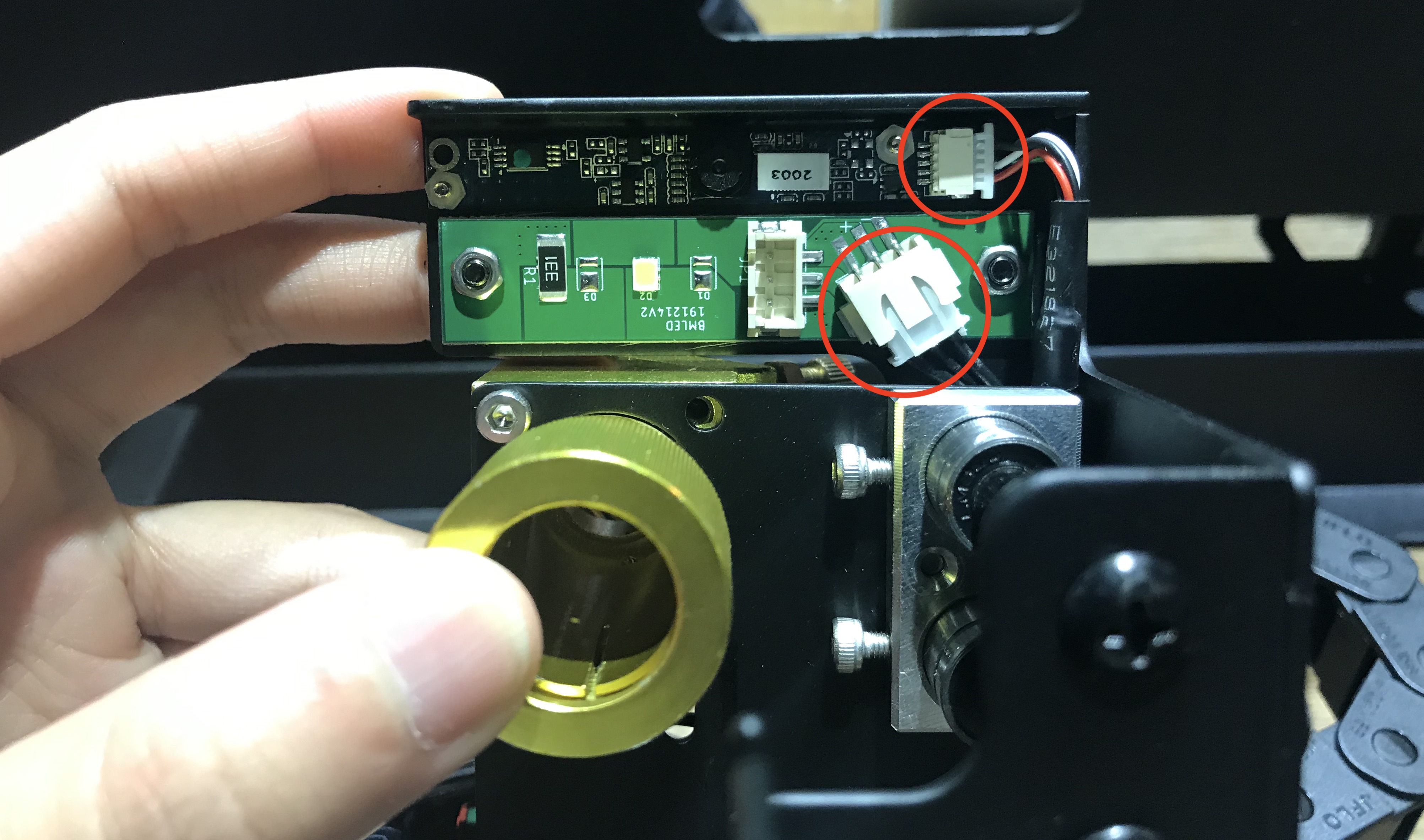

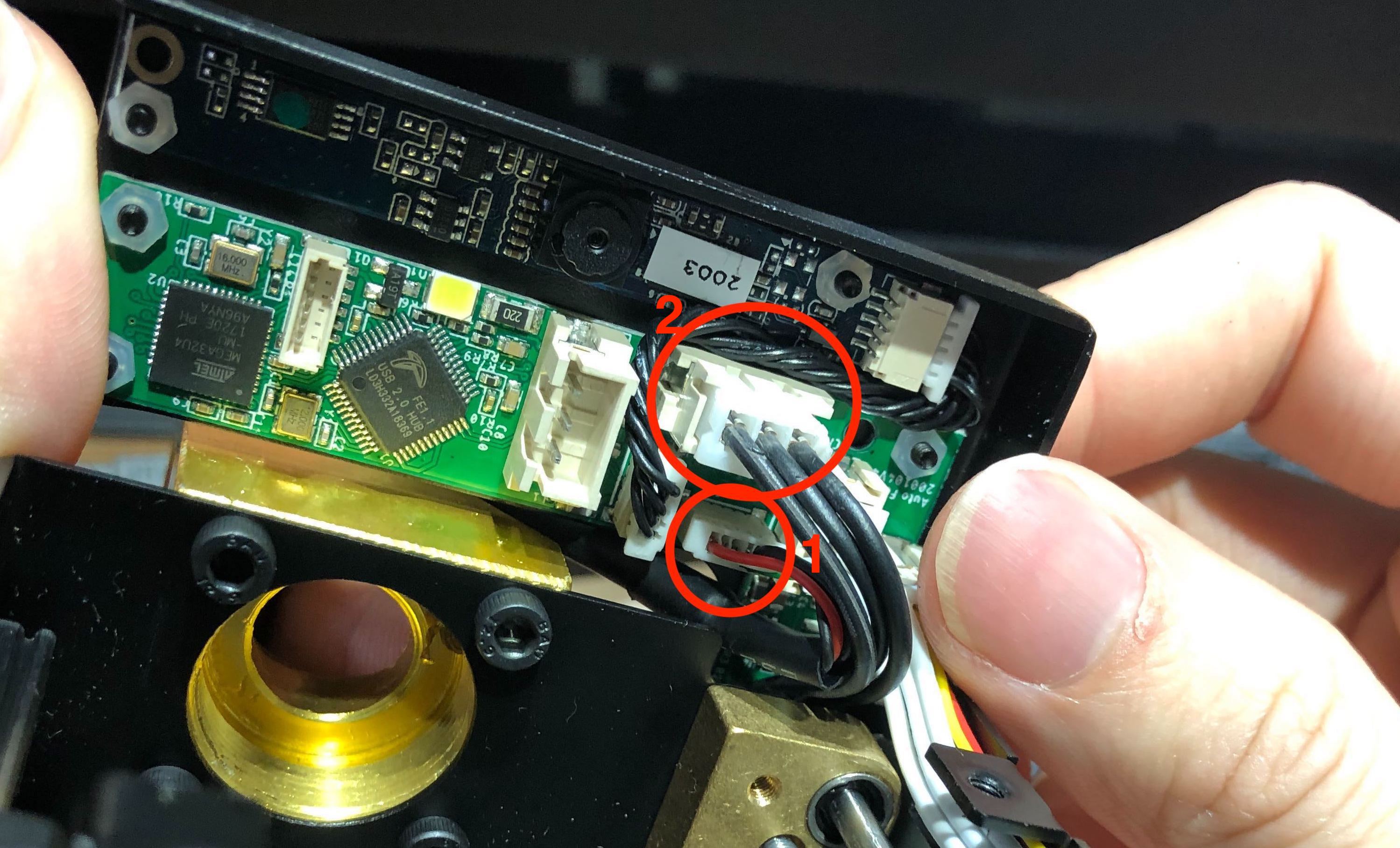

7. 將①相機線②LED線插回自動對焦模組孔位（小技巧：先裝①相機線，再裝②LED線）

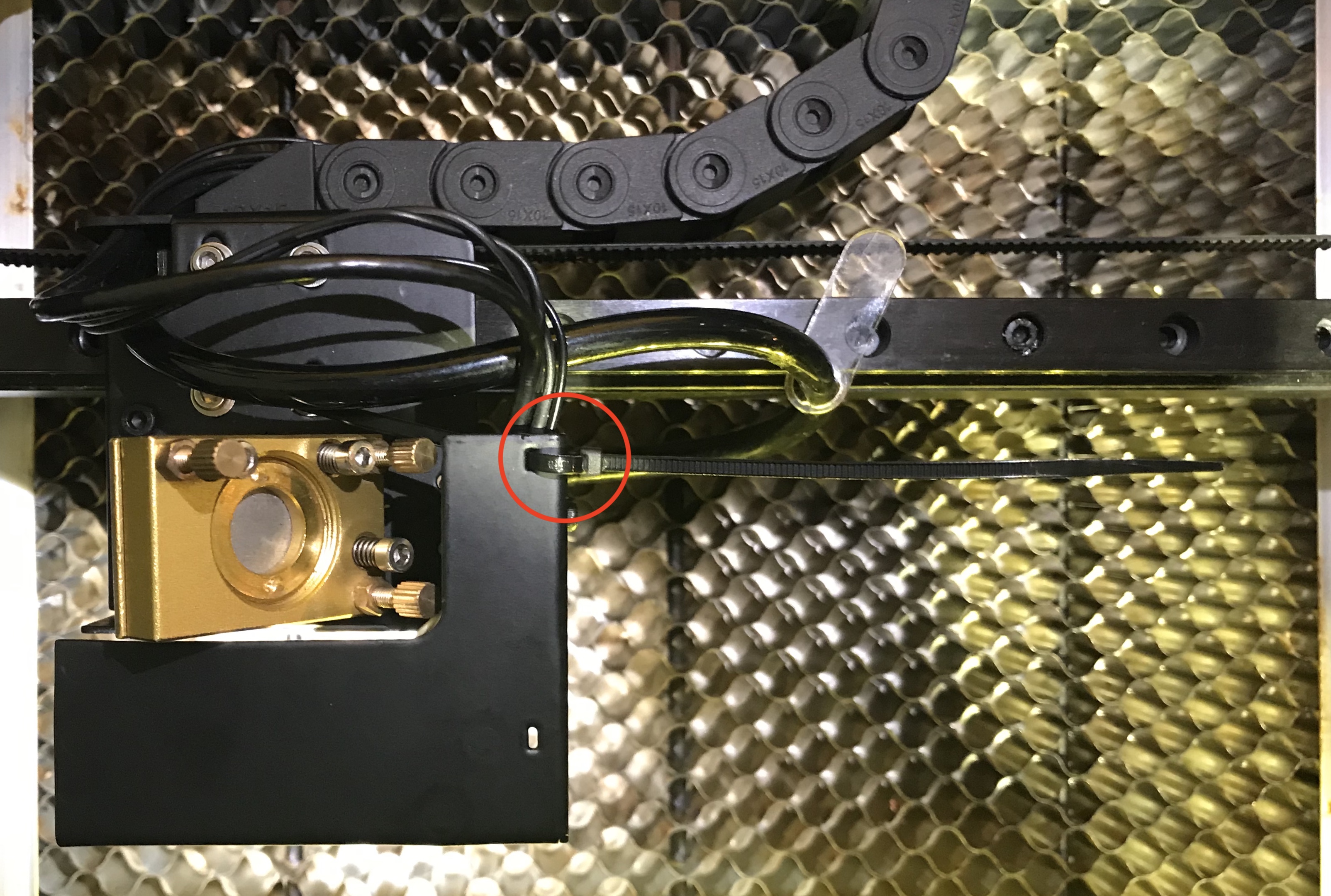

8. 建議將電線整理靠右並使用束帶固定

9. 用六角板手將自動對焦模組鎖回軌道


10. 將第三反射鏡裝回去（小技巧：因為有搭配彈簧，所以螺絲只需鎖一半不要全緊）

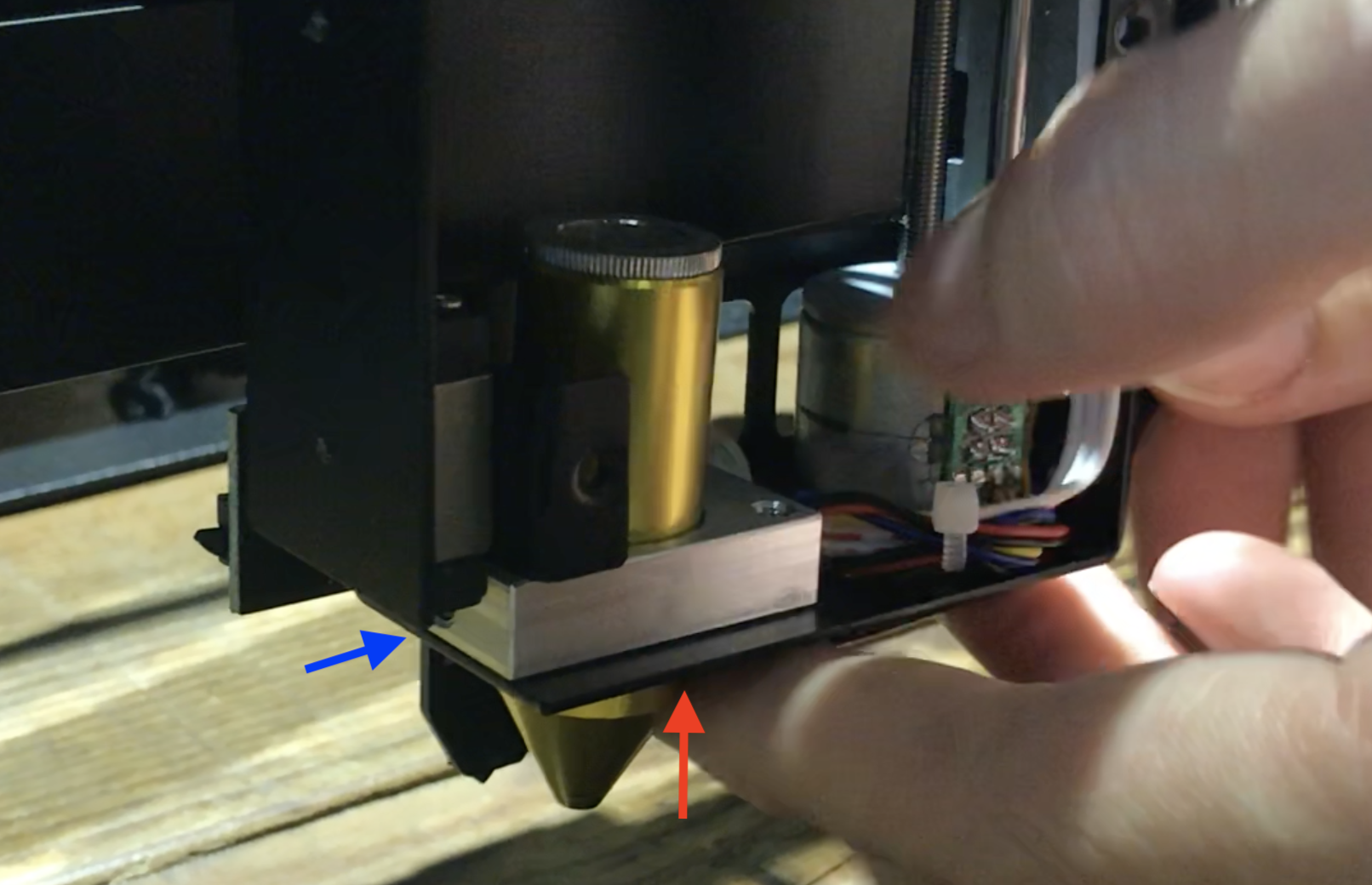

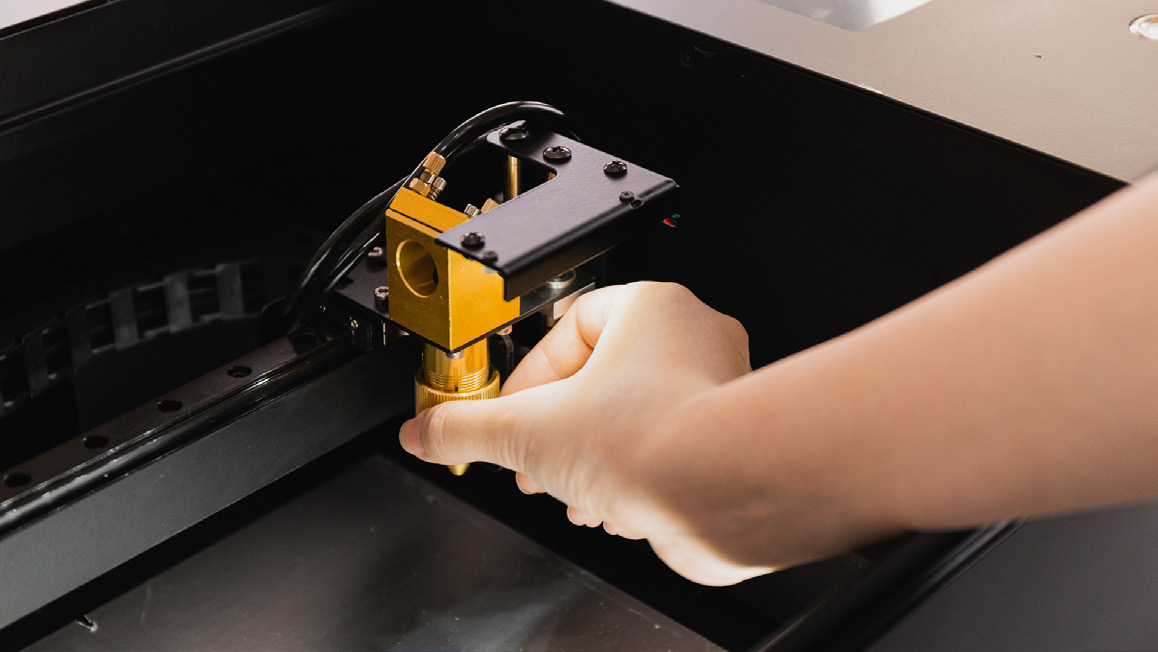

11. 先將蜂巢板取出，再將聚焦鏡雷射頭裝回，並使用2.5mm 內六角扳手，將左手邊的止付螺絲鎖緊(圖中藍色箭頭處）
     小提醒：將黑色氣管推到最頂避免對焦問題(參考圖中紅色箭頭）

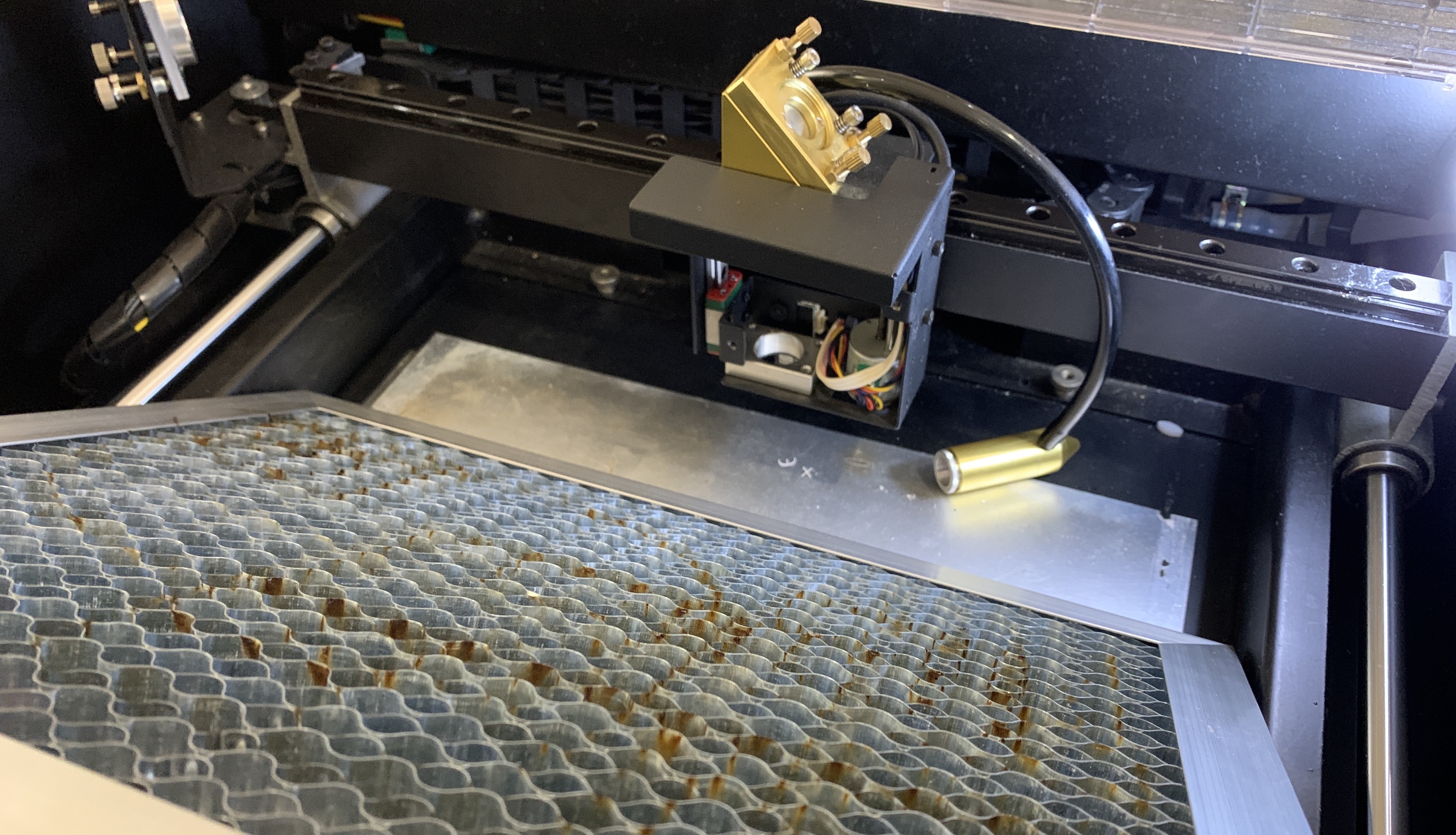

12. 開啟電源，並待雷射頭升起後將蜂巢板放入

13. 安裝完成後需調整光路，請參考「光路調整」教學文章

14. 光路調整完成後，用星型板手將自動對焦黑色蓋板鎖上

 注意: 安裝自動對焦模組後，請勿觸碰“補光燈”按鈕

機器開啟後，相機指示燈將自動打開。 按下動作模式中的“補光燈”按鈕不會關閉相機的LED，而是會切斷自動對焦的電源。 因此，自動對焦雷射頭不會移動，您需再按一次“補光燈”才能打開電源。

接著看：自動對焦使用教學
