LightBurn 連線套件 - HEXA旋轉軸1.0

開始之前

安裝旋轉軸 1.0

請參考此篇文章進行安裝。

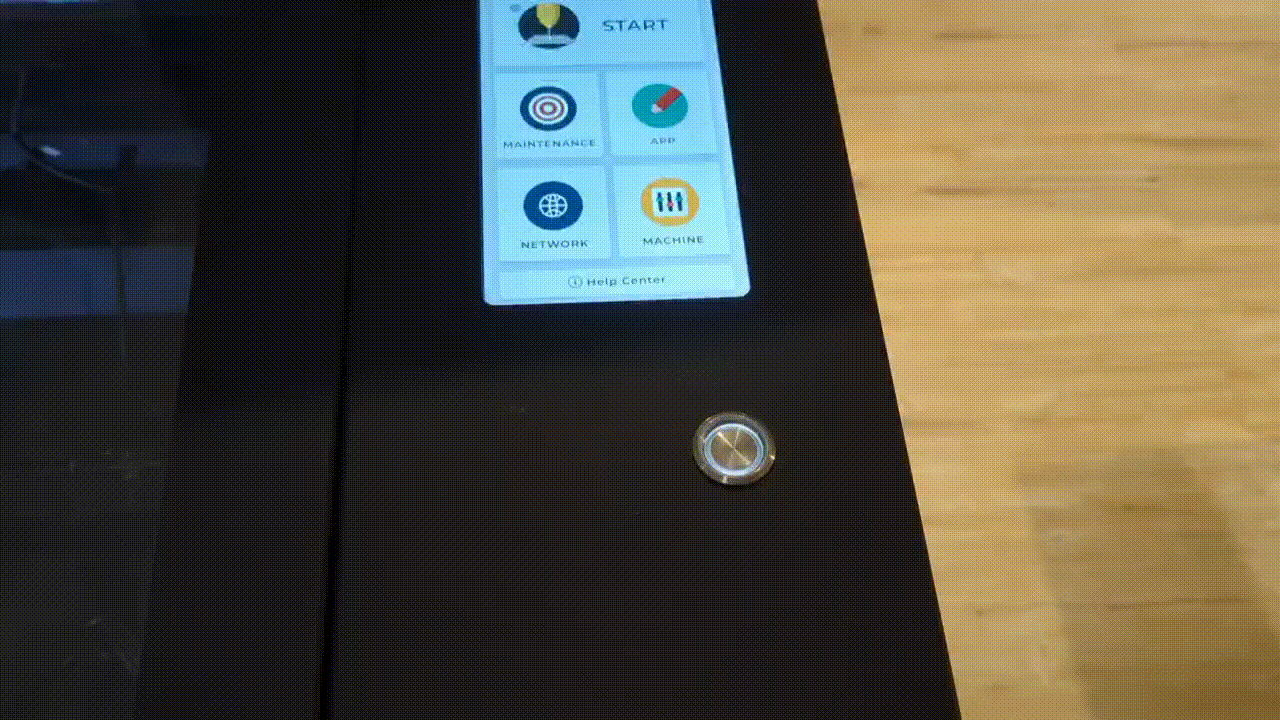

請注意：開始操作前，請先將機器關閉。

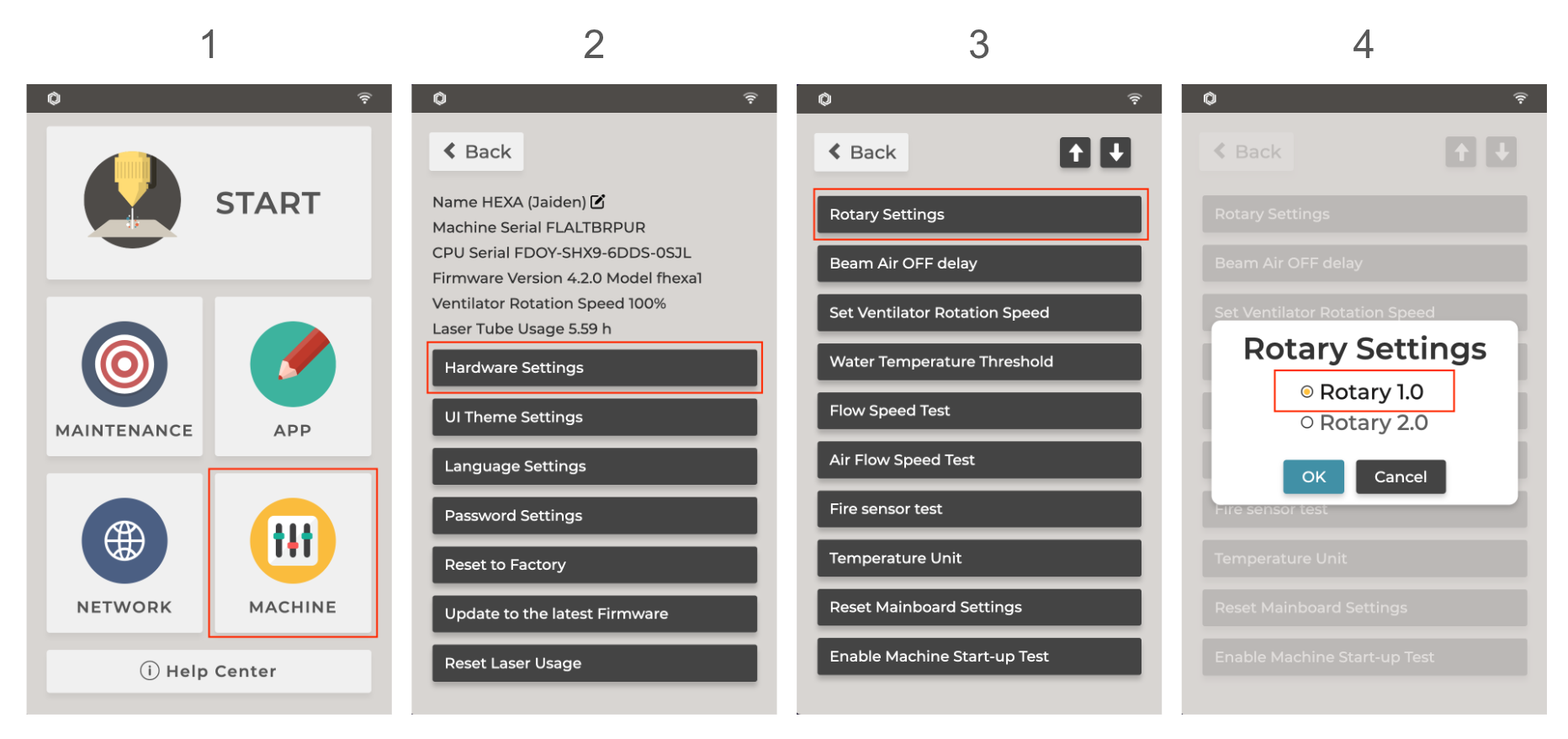

在開始之前，請確認 HEXA 的旋轉軸設置是正確的。

LightBurn 設定

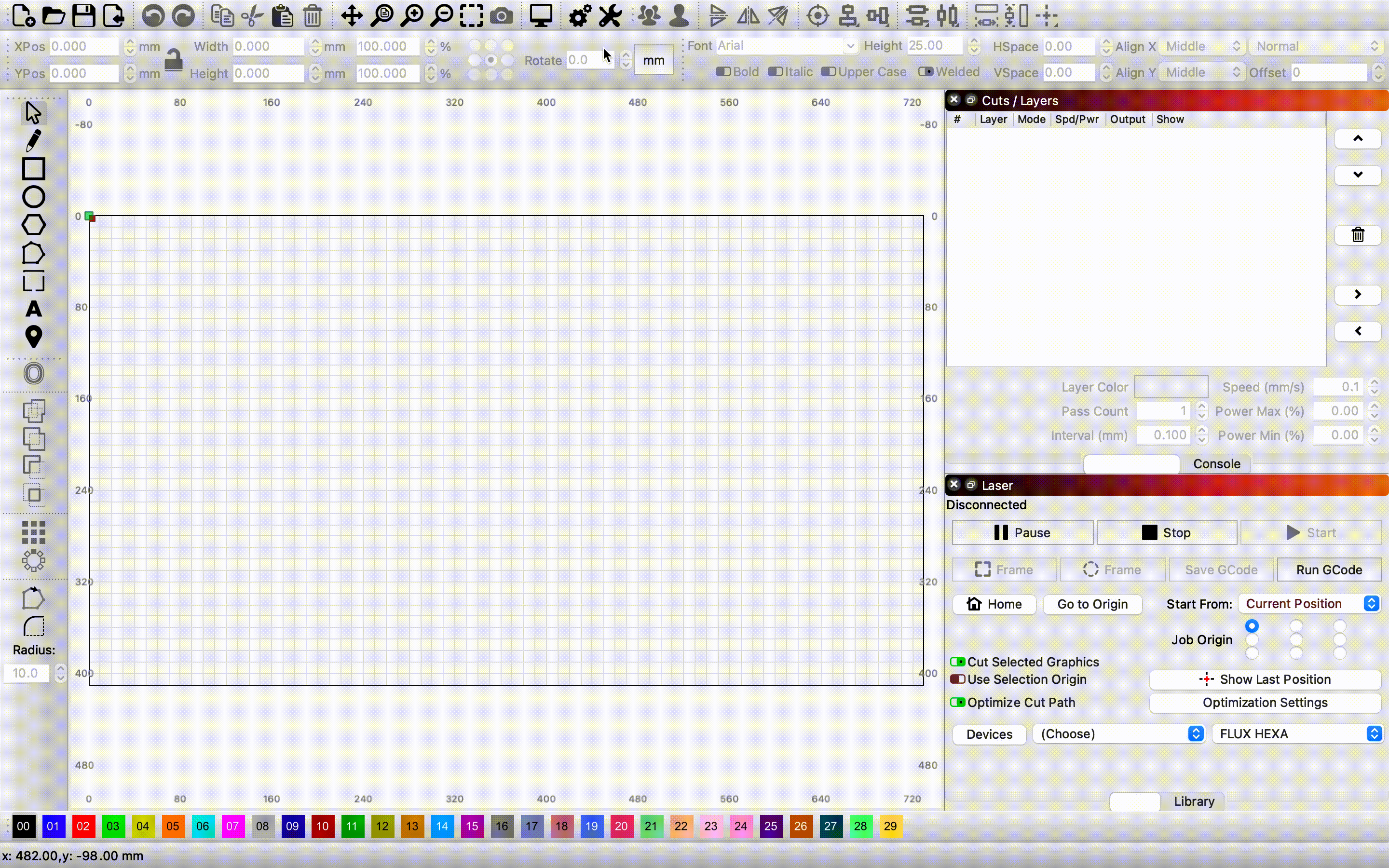

1. 匯入工作範圍設定檔，並將電腦與機器透過 LightBurn 連線套件連接
請參考 LightBurn 連線套件 - HEXA 進行操作。

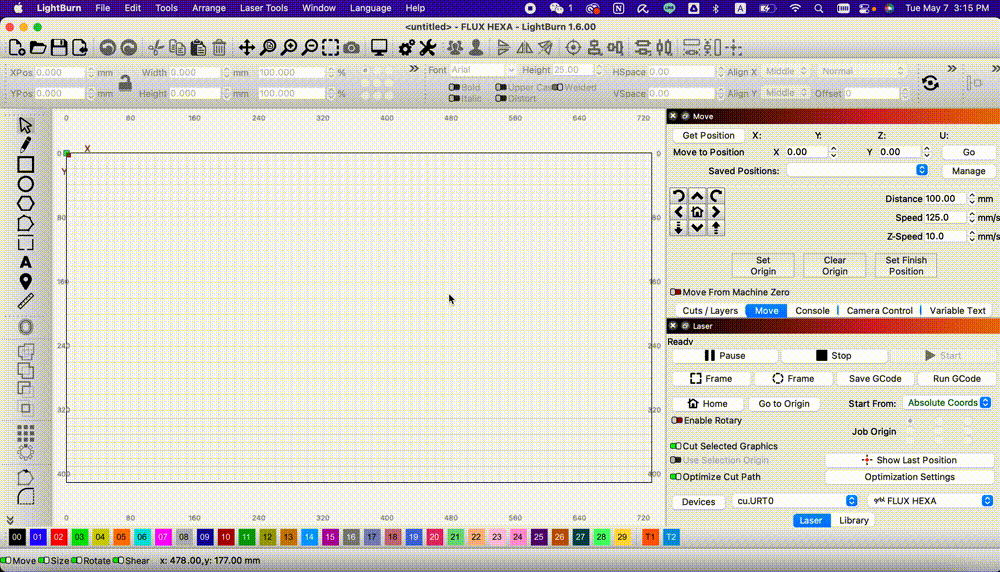

2. 開啟 LightBurn, 點擊上方工具列的 "Settings" ➡️ 將 "Show rotary enable on main window" 開啟，並點擊 "OK"

3. 將右側面板的 "Enable Rotary" 開啟

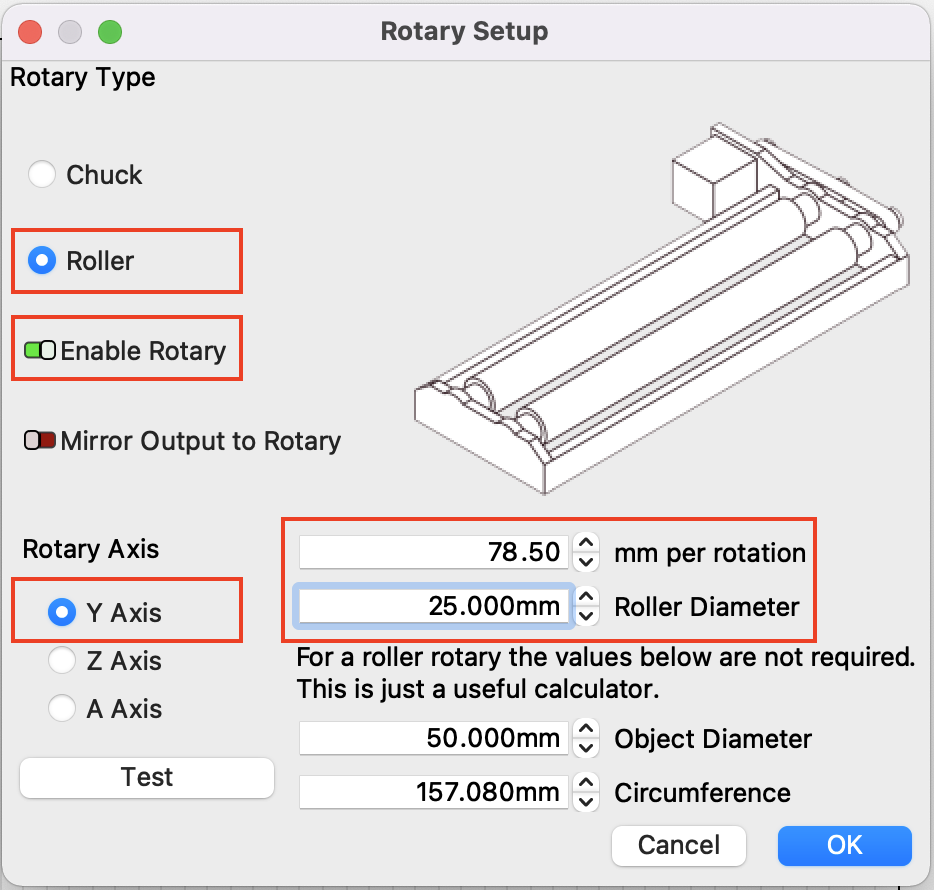

4. 點擊上方的 "Laser Tools" ➡️ 選擇 "Rotary Setup" 並依據下圖數據設定參數，設定完成請點擊 "OK"

開始操作

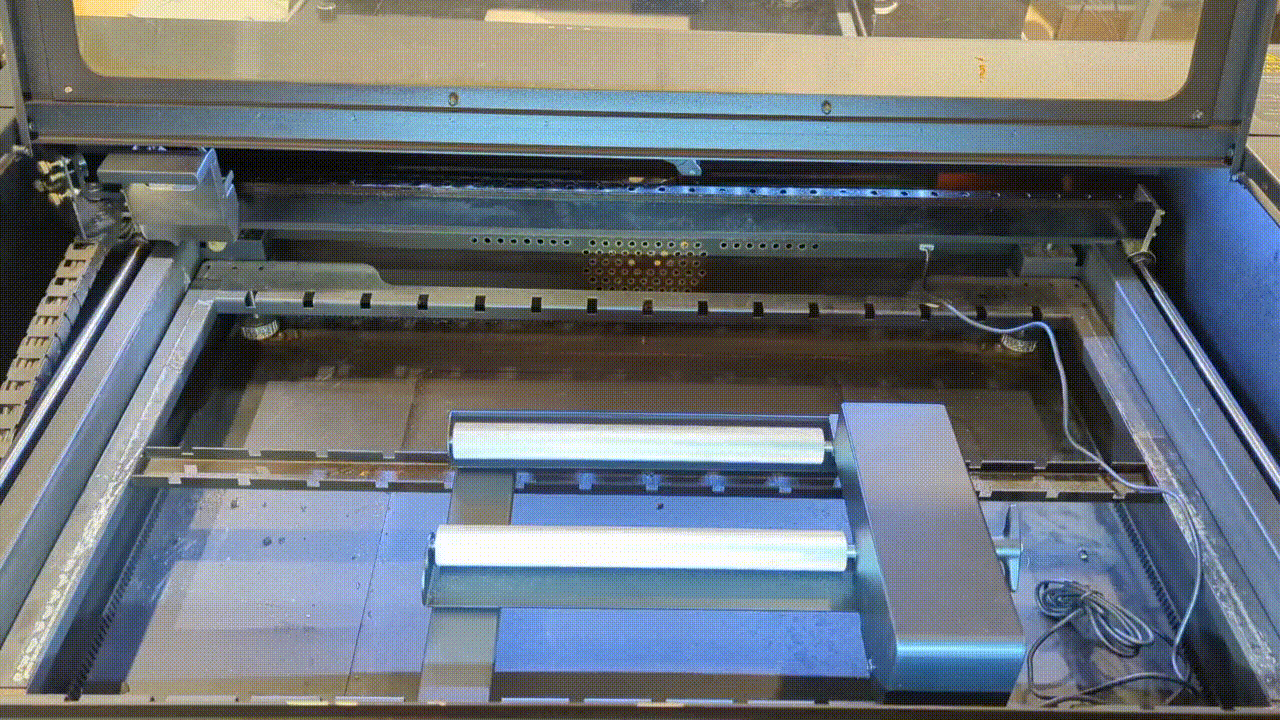

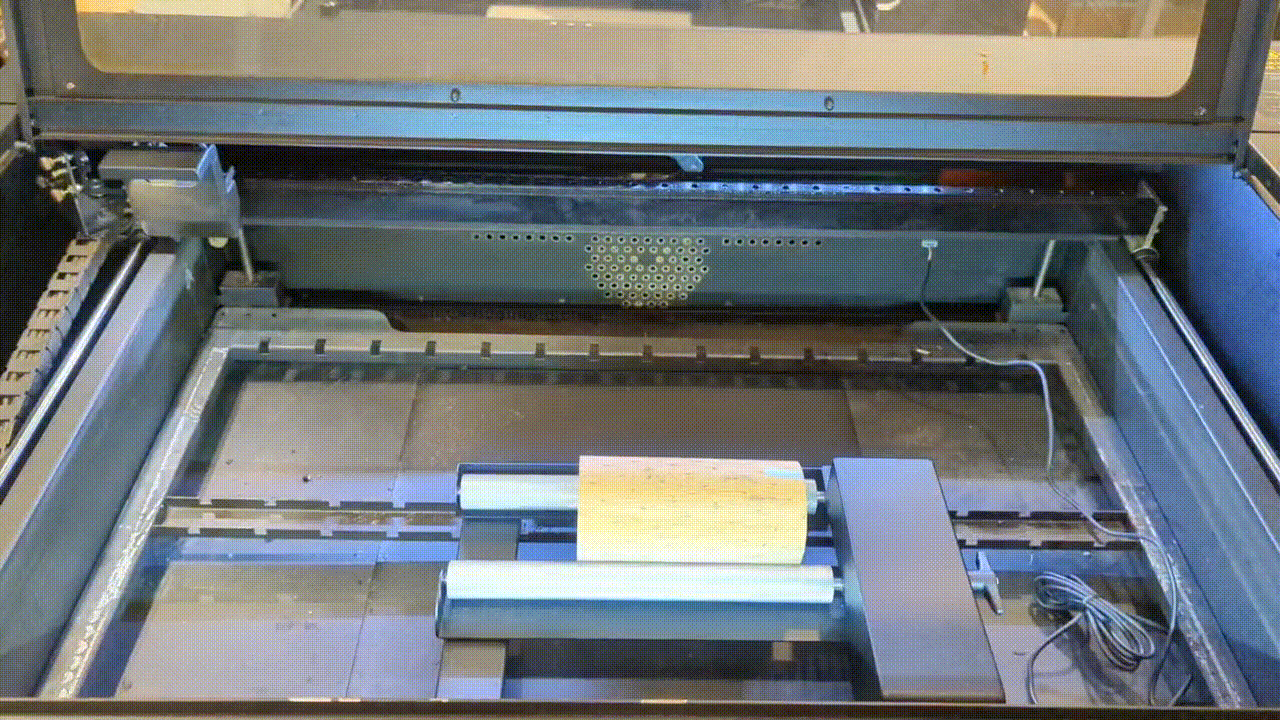

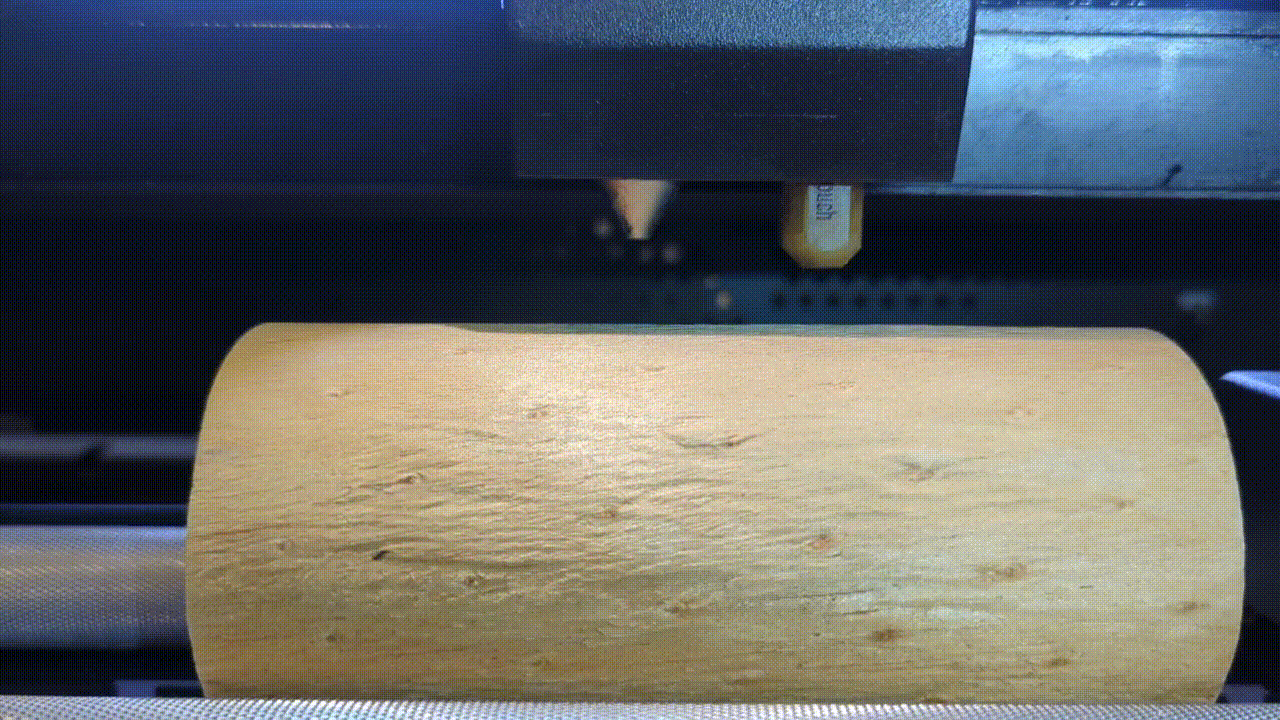

1. 放入欲雕刻的材料

2. 開始對焦

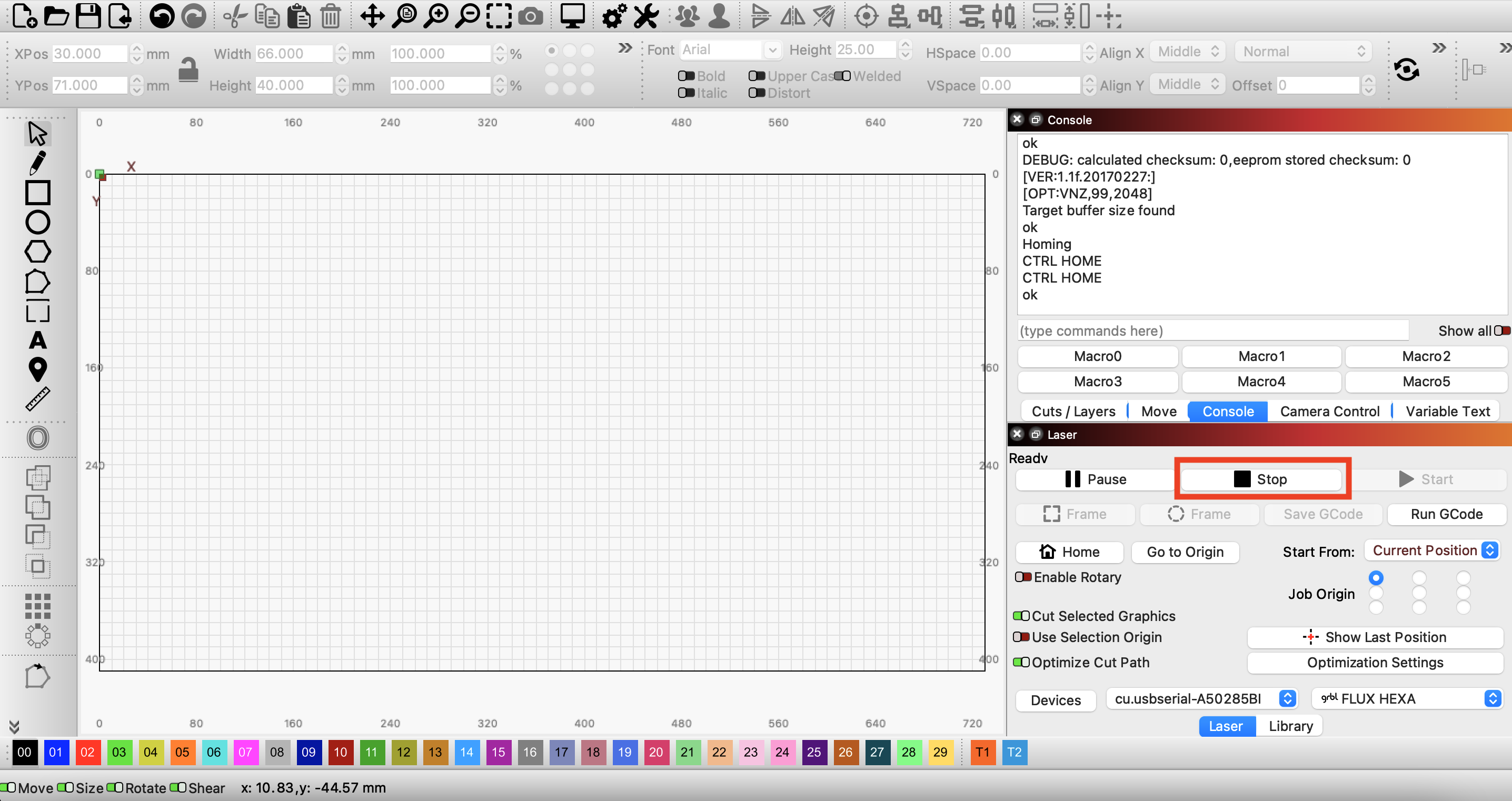

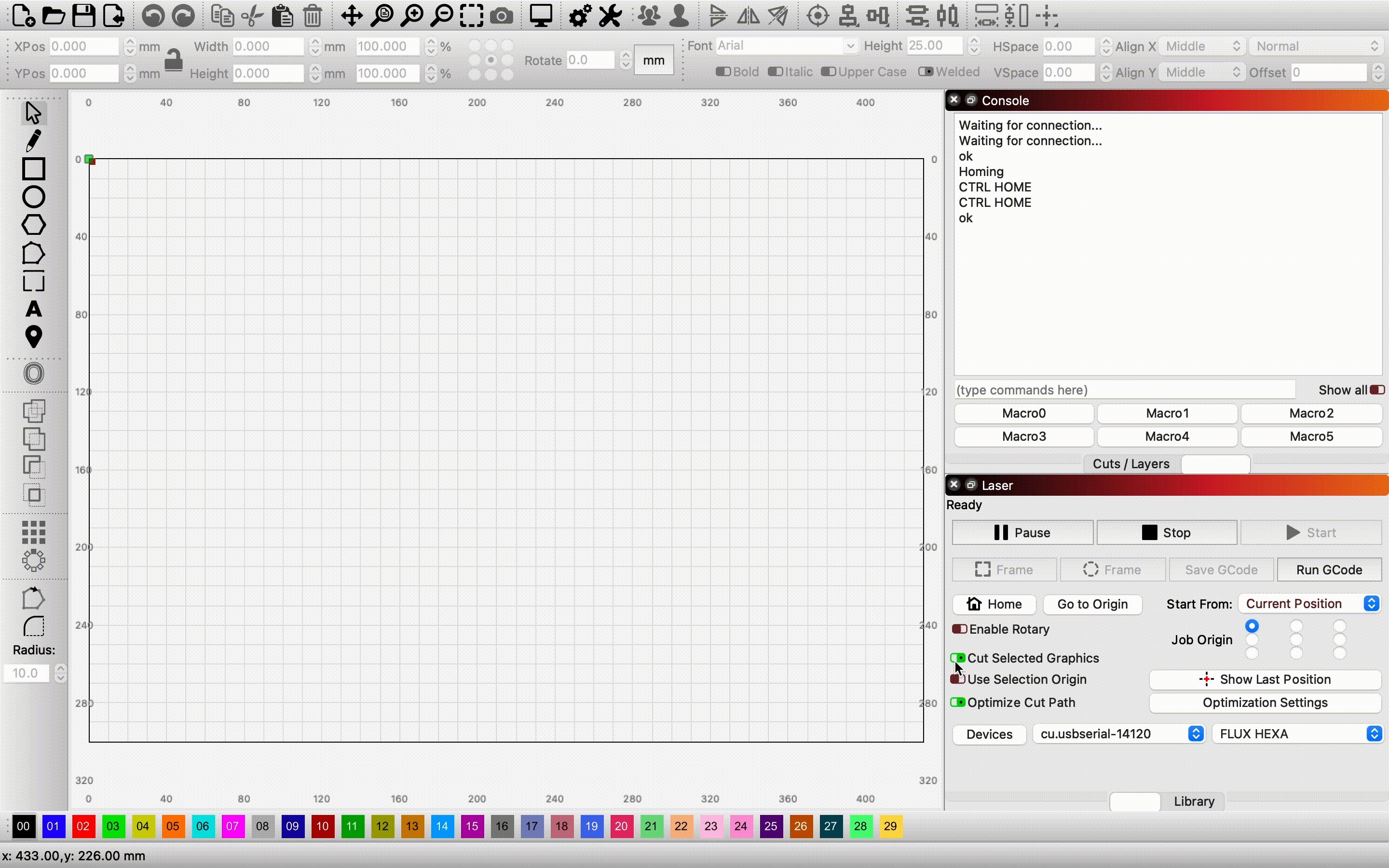

- 在 "Laser" 視窗中點擊 "Stop" 按鈕解鎖馬達。

- 將雷射頭移動至材料上方。

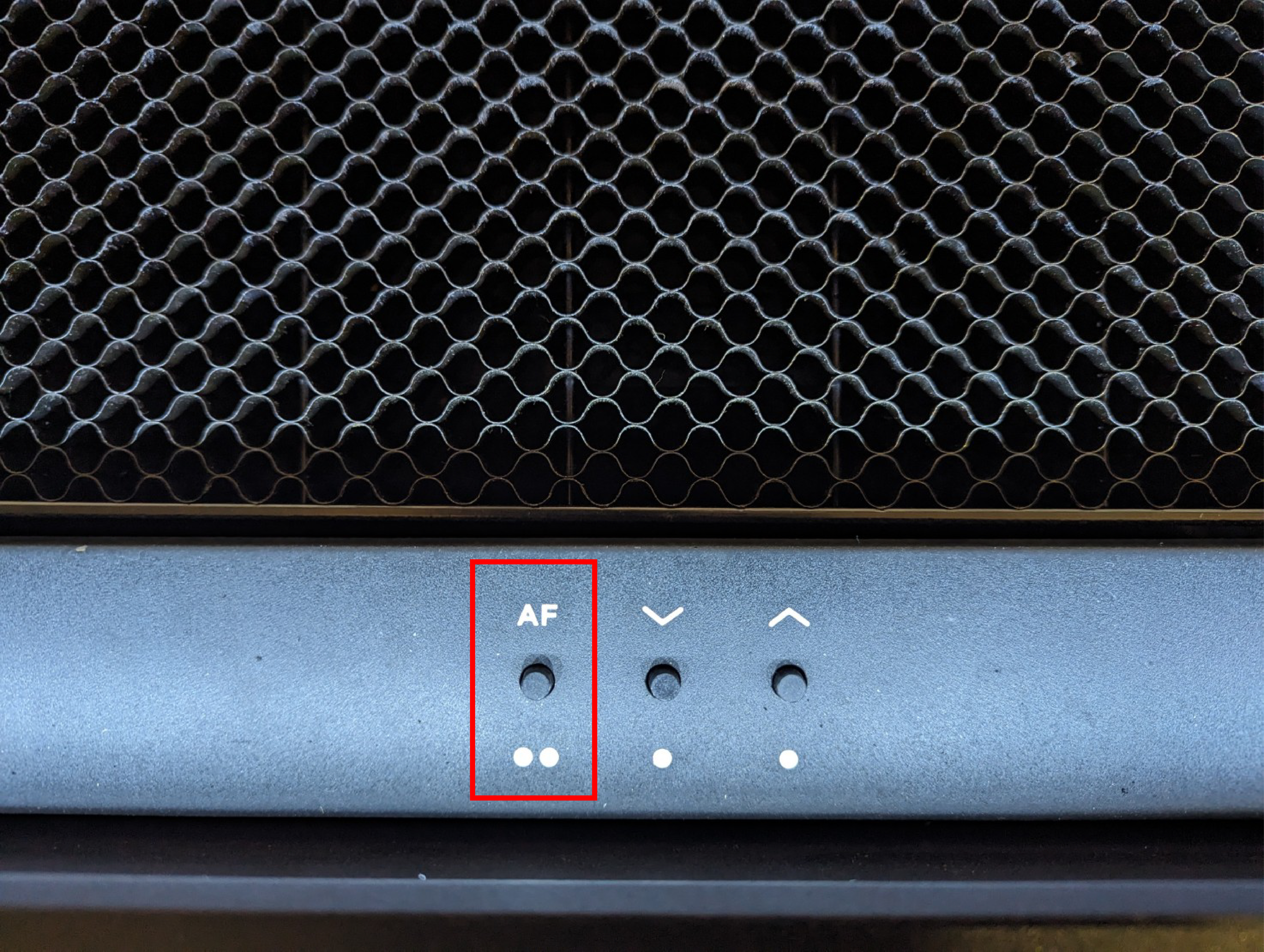

- 連續點擊『AF』鍵兩次以使用自動對焦功能。（每次雕刻 / 切割前都需確認焦距是否正確。）

3. 將檔案匯入LightBurn

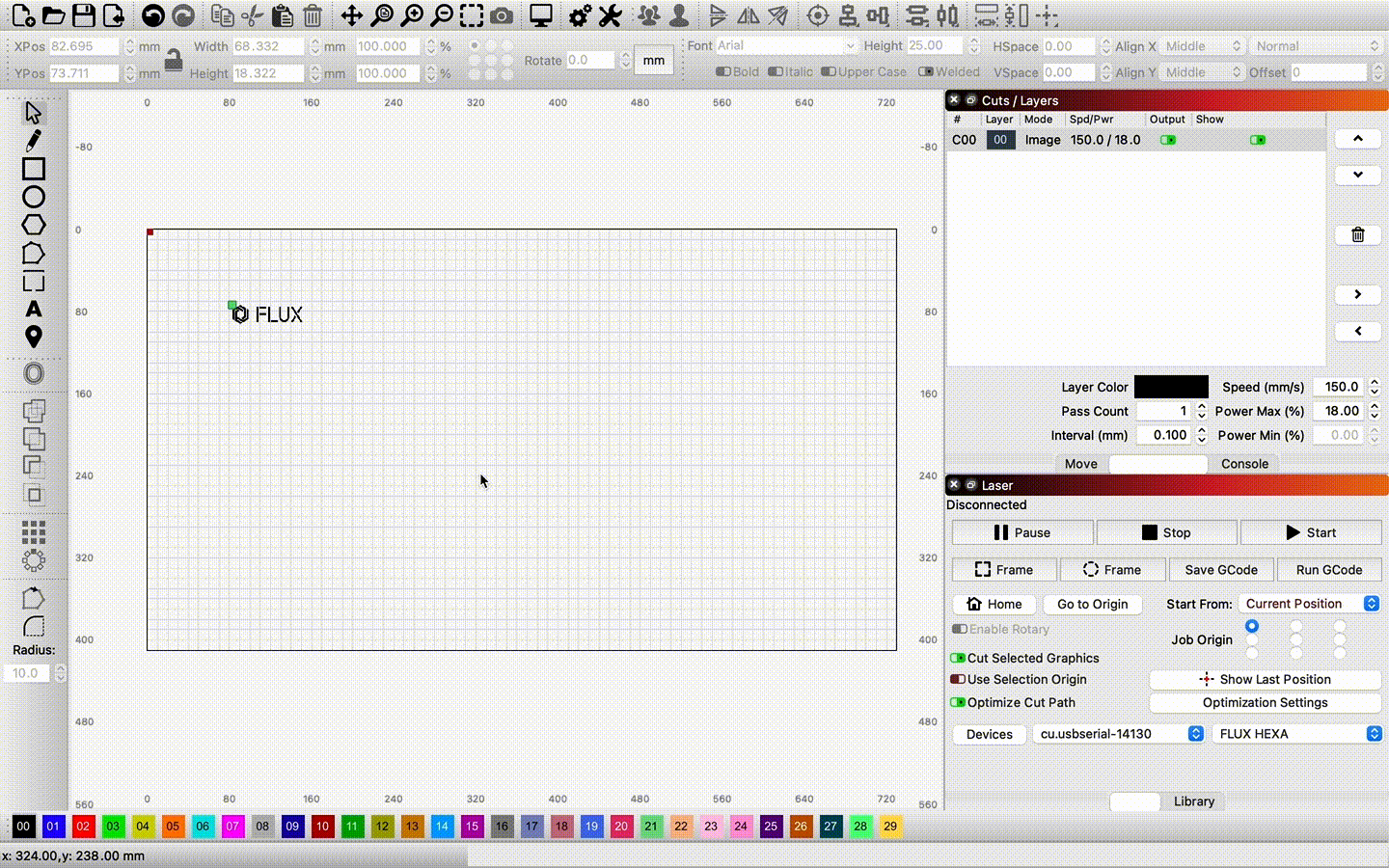

點擊上方匯入按鈕，或是將檔案直接拖移至工作範圍中。

4. 設定雕刻參數

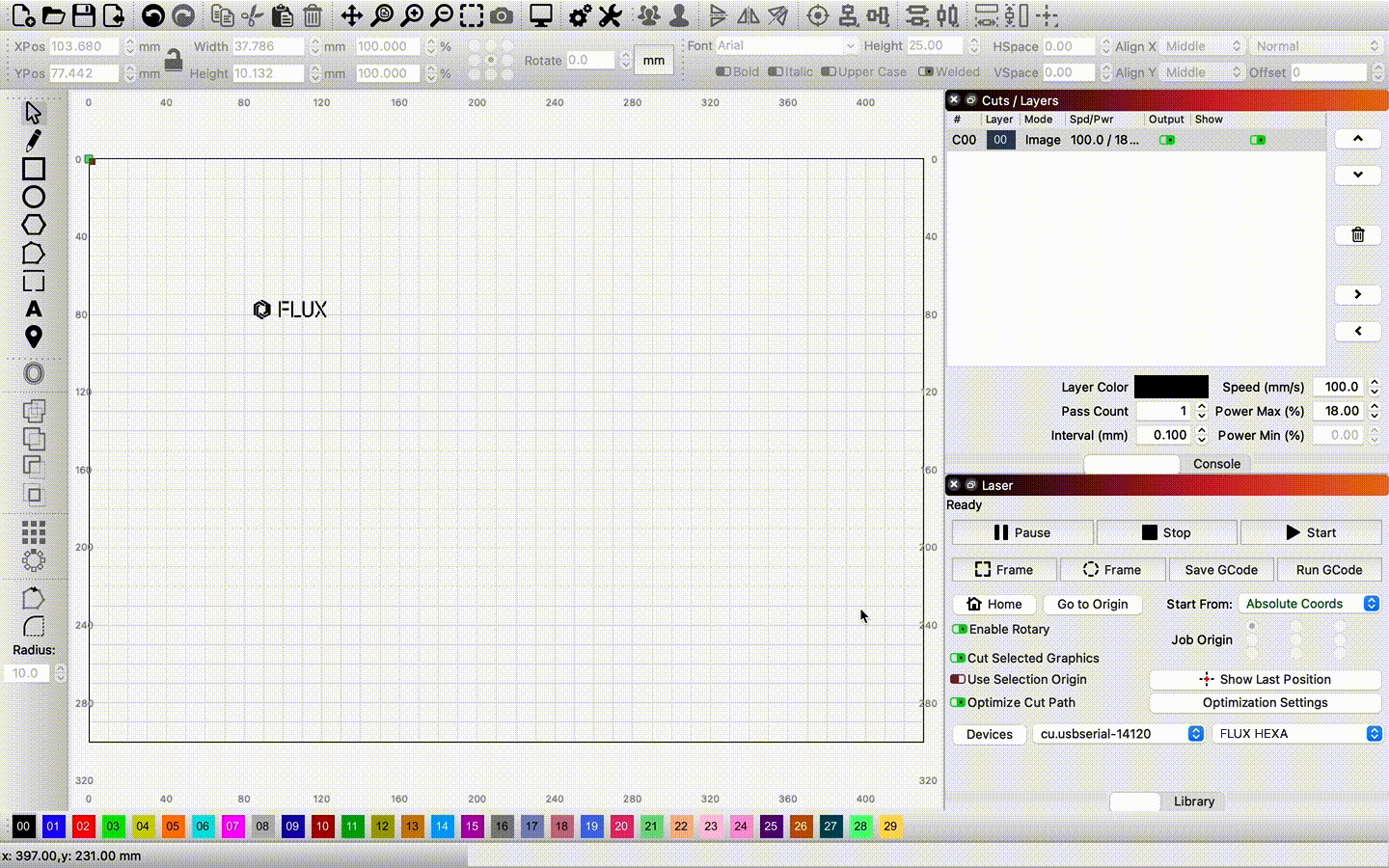

點擊欲設定的圖片之圖層，並在 Cuts / Layers 視窗的右下角設定參數。

5. 開啟 "Overscanning" 設定

- 設定參數時，若該圖層 Mode 為 "Fill, Fill + Line, Image, Offset Fill" 請開啟 "Overscanning" 設定。

- 雙擊右側圖層參數進入 "Cut Settings Editor"，點擊開啟 Overscanning 並輸入百分比。

請注意：不同速度與材質的參數設定皆不同，請參閱本篇文章最下方的「材料參數建議設置」

6. 設定雕刻的起始位置

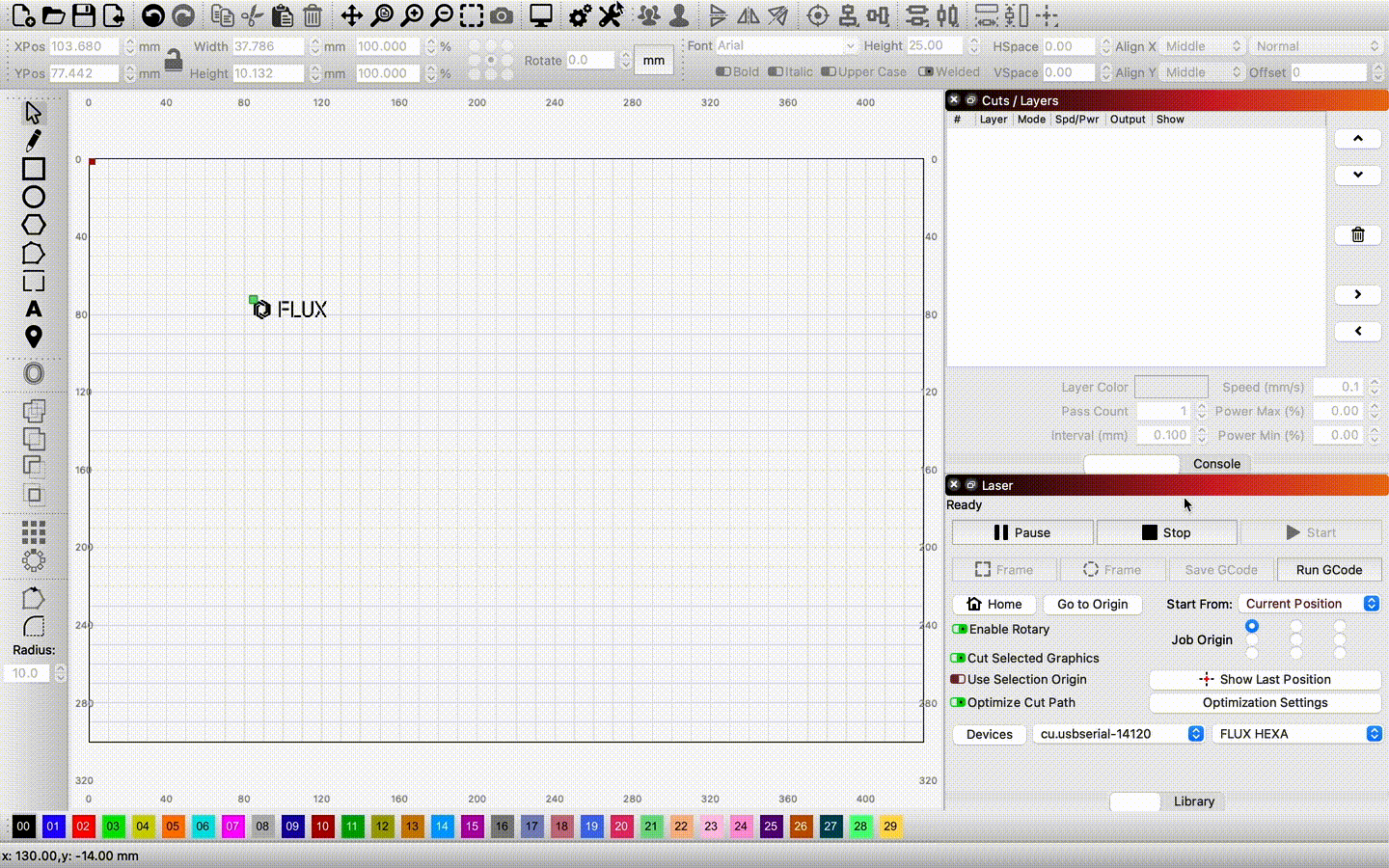

在右下角的 Laser 視窗中找到 "Start From"，並在下拉選單中選擇 "Current Position"

請注意：由於 LightBurn 不支援 HEXA 相機預覽功能進行對位)，故 "Start From" 設定建議設置為 "Current Position"

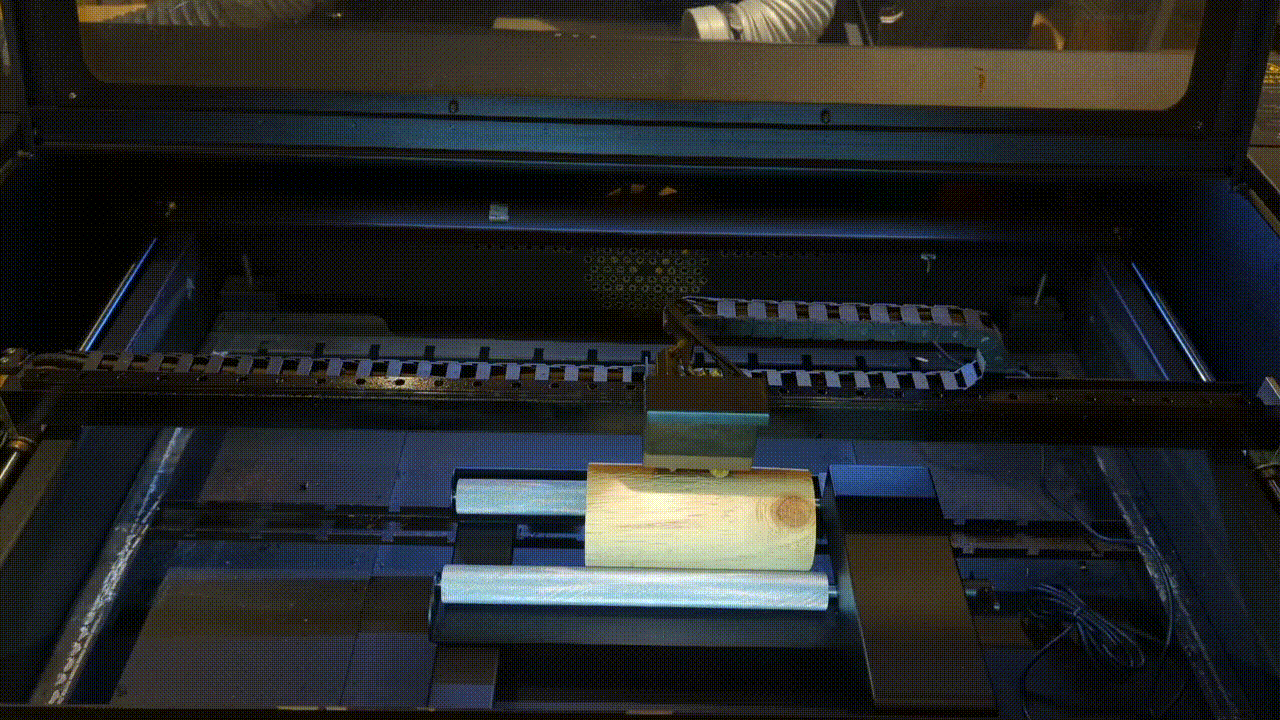

7. 將雷射頭移動至欲雕刻的位置

- 在 "Laser" 視窗中點擊 "Stop" 按鈕解鎖馬達後將雷射頭移動至欲雕刻的位置。

8. 關閉門蓋

9. 開始雕刻

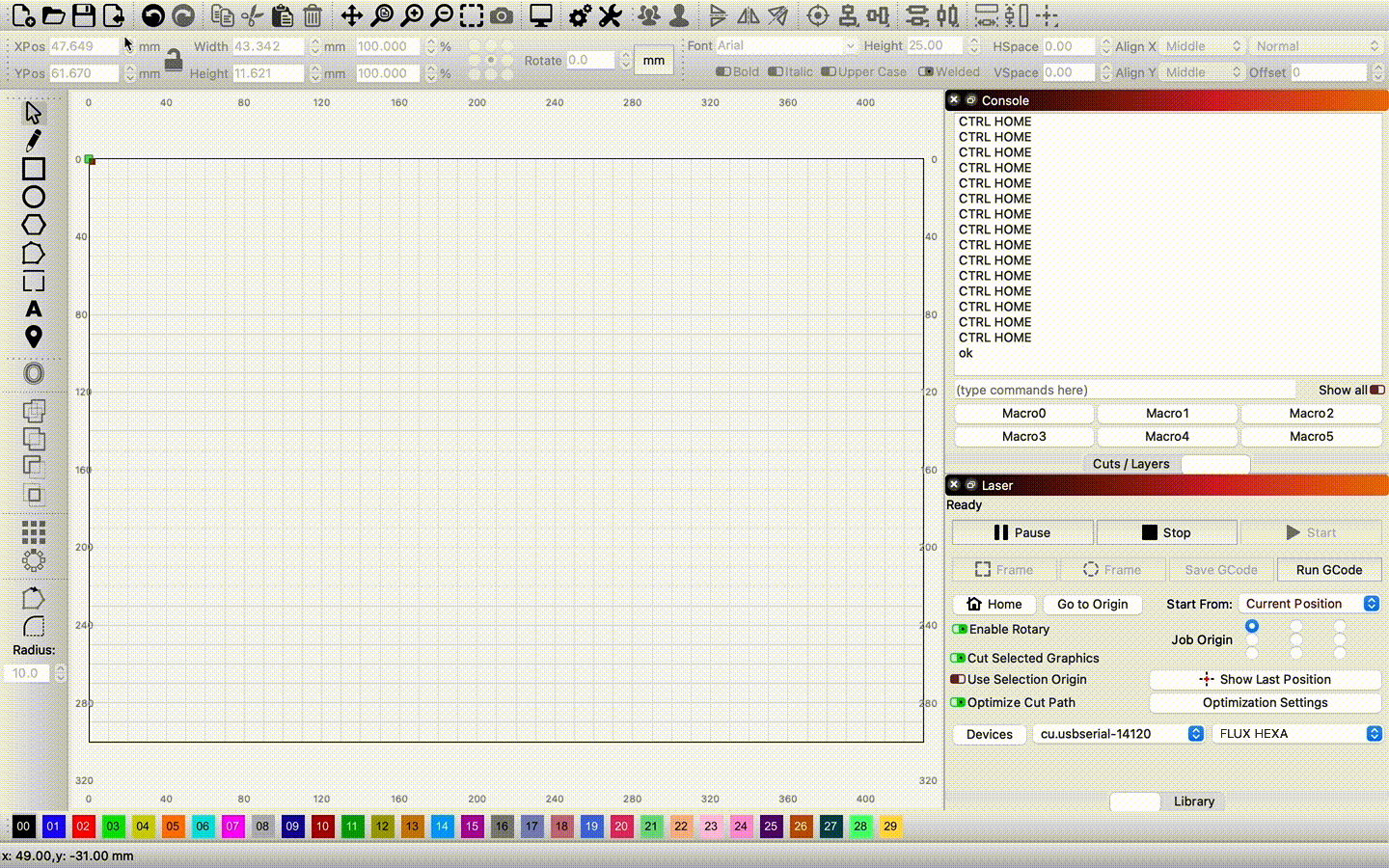

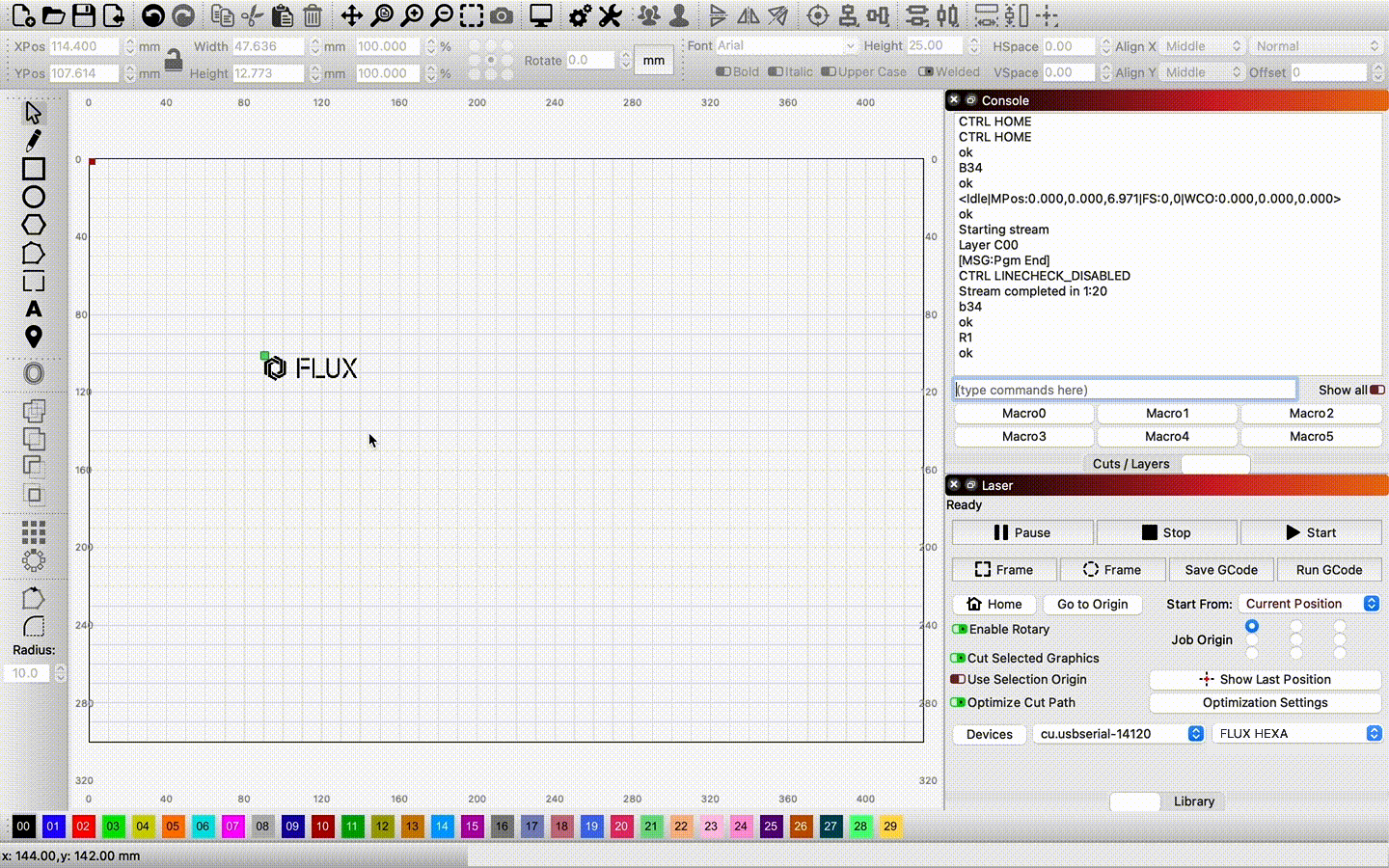

- 在右側 "Console" 視窗中輸入 "R1" 指令開啟旋轉軸模式

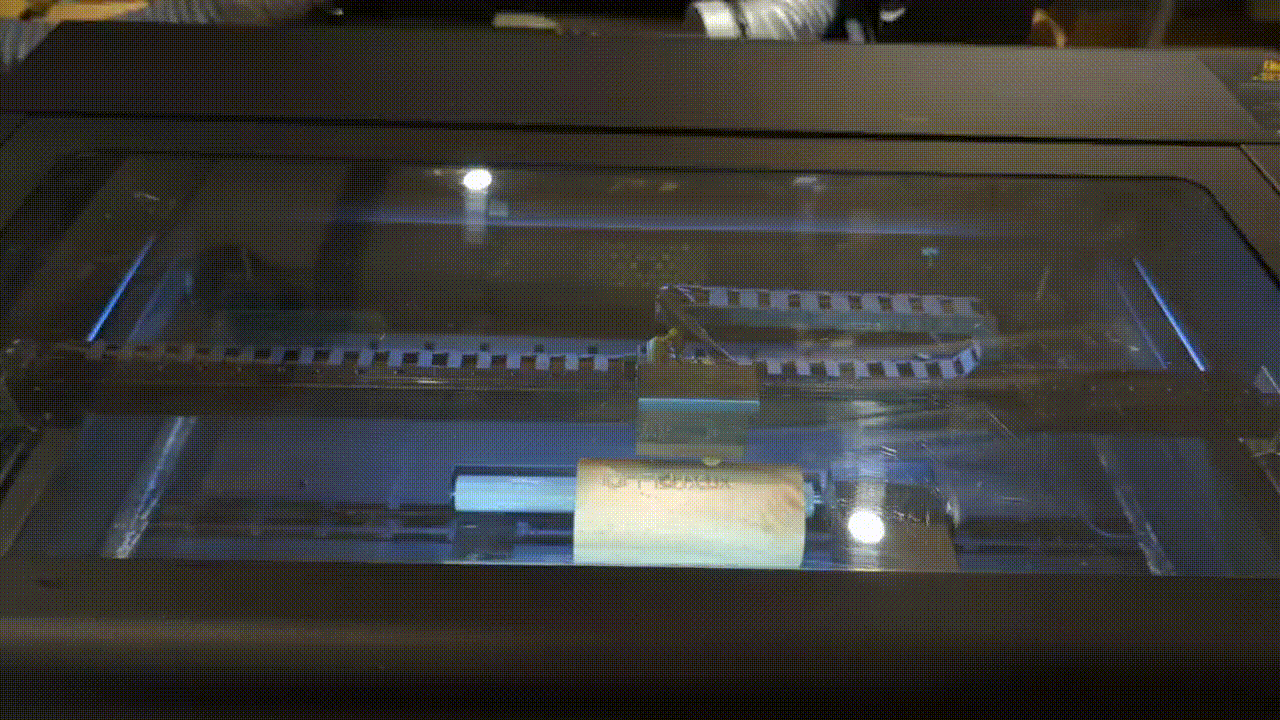

- 點擊 "Start" 開始雕刻

10. 雕刻完成

請注意：使用旋轉軸後，若要進行非旋轉軸的雕刻，建議雕刻前在右側 "Console" 視窗中輸入 "R0" 指令關閉旋轉軸模式，此操作僅在工作中斷或是未完成時才會有需要設置。在正常的情況下完成工作不需要執行此操作。

___________________________________________________________________________________

材料參數建議設置

HEXA
