#904 فشل العودة إلى نقطة الأصل/مشاكل العودة إلى نقطة الأصل/عدم القدرة على العودة إلى نقطة الأصل

الوصف

يرجى ملاحظة أن أسباب الخطأ #904 قد تختلف. قد تستمر المشكلة بعد اتباع الخطوات التالية. ومع ذلك، لا يزال بإمكانك جمع معلومات مفيدة لمساعدة فريق FLUX على تحديد المشكلة بشكل أكثر فعالية.

الخطوة 1 - تحقق مما إذا كان رأس الليزر عالقاً فعلياً:

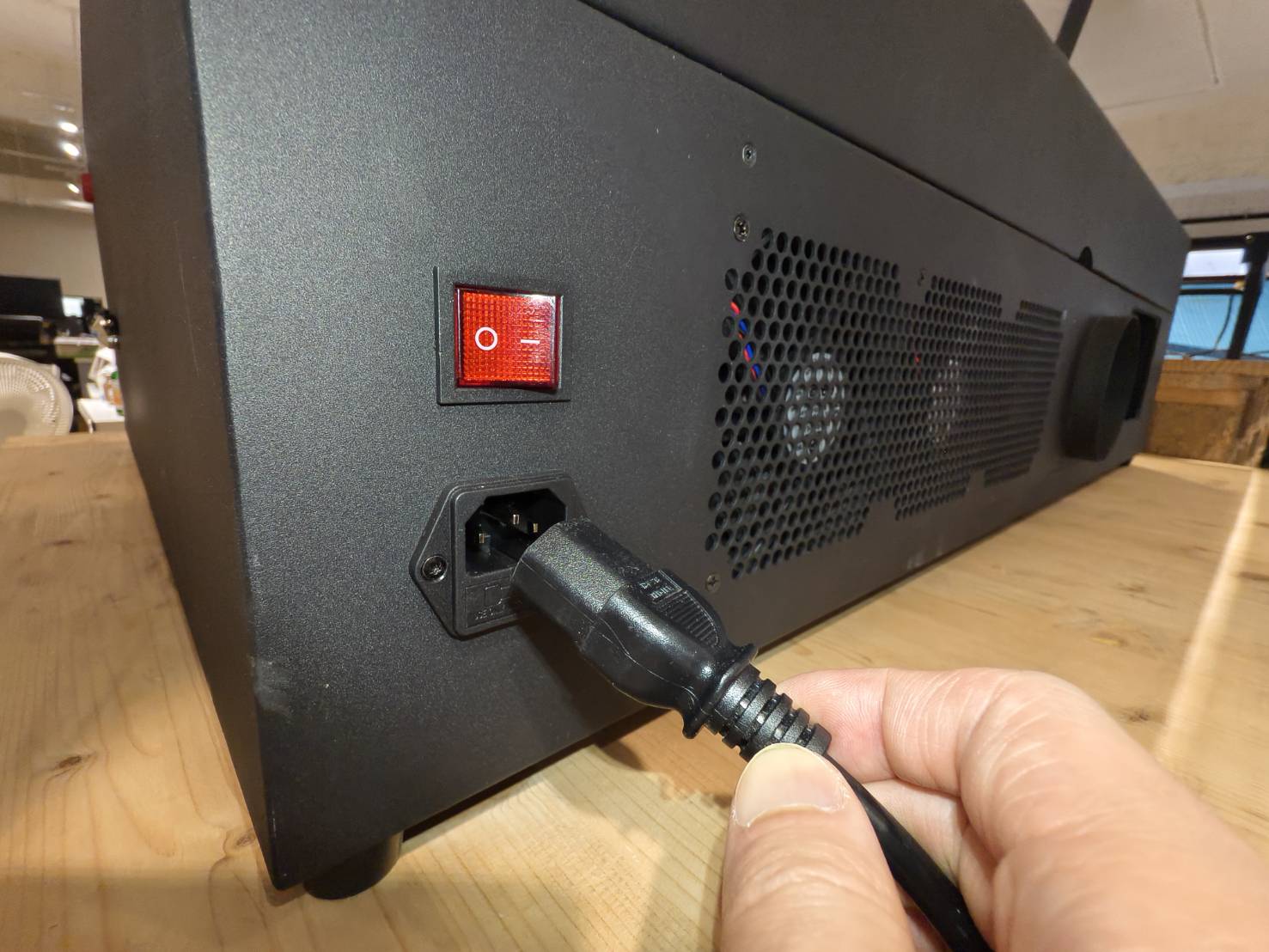

• أوقف تشغيل الجهاز وافصل كابل الطاقة.



• حرك رأس الليزر يدوياً نحو الزوايا الأربع.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 1.1 - تشحيم القضبان:

• يرجى الرجوع إلى التعليمات في الرابط أدناه لتشحيم القضبان.
  • التشحيم


• بعد التشحيم، حاول تحريك رأس الليزر مرة أخرى وتحقق مما إذا كان يمكن تحريكه كما في الخطوة 1.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 2 - استبعاد احتمالية وجود مشكلات في البرنامج الثابت:

قد يؤدي التثبيت غير الناجح للبرنامج الثابت إلى أخطاء في العودة إلى الموضع الأصلي، ويمكن لإعادة الضبط إلى إعدادات المصنع أن تزيل احتمالية وجود مشكلات في البرنامج الثابت بشكل فعال.

• أولاً، أعد الضبط إلى إعدادات المصنع (الصفحة الرئيسية > الجهاز > الصفحة التالية > إعادة الضبط إلى إعدادات المصنع > نعم)



• ثم اتبع الخطوات الموجودة في الرابط حول كيفية تحديث البرنامج الثابت للجهاز وتأكد من تحديثه إلى أحدث إصدار.


• حاول إعادة تعيين الموضع الأصلي مرة أخرى بمجرد اكتمال التحديث.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 3 - التحقق من إشارات اللوحة الرئيسية

توجد أربعة مصابيح LED برتقالية على اللوحة الرئيسية تمثل أجزاء مختلفة من الجهاز.

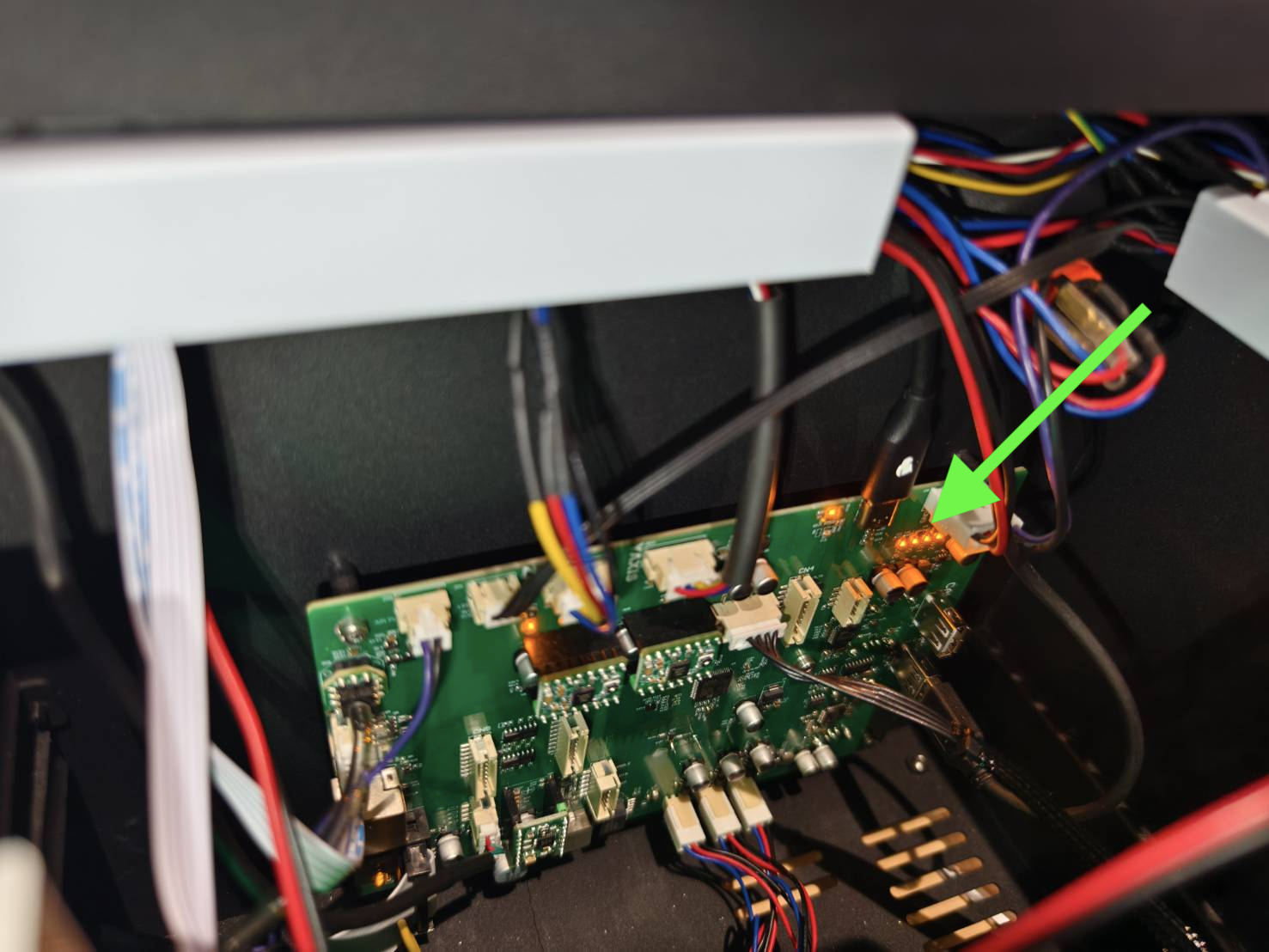

• للعثور على المصابيح، افتح الغطاء الجانبي لرؤية الجهاز من الداخل.

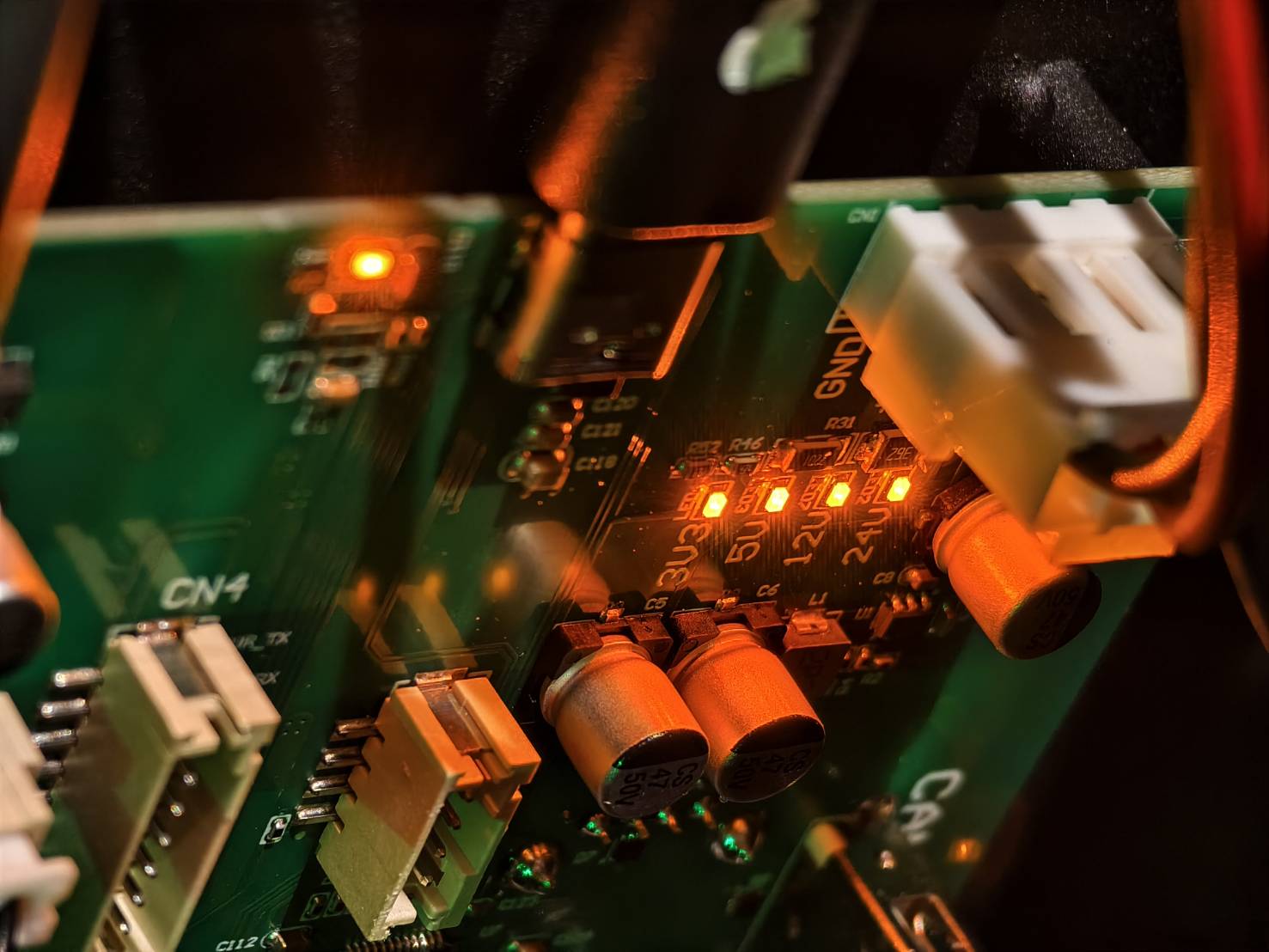

• ستجد المصابيح الأربعة. يرجى الرجوع إلى الصور أدناه. تشير المصابيح إلى حالة مصادر الطاقة المختلفة. (3.3V, 5V, 12V, 24V)



حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 4 - فحص مفاتيح الحد

يُستخدم مفتاح الحد لإيقاف رأس الليزر عند وصوله إلى نهاية المسار.

قد يكون مفتاح الحد معطلاً، مما يؤدي إلى مشاكل في العودة إلى نقطة الأصل، وهذا قد يتسبب في عدم توقف رأس الليزر أو توقفه قبل الأوان.

يرجى مشاهدة الفيديو أدناه للتحقق من استجابة أيقونات مفاتيح الحد بشكل صحيح عند الضغط عليها.

▵عند الضغط = تُغلق الأيقونة
▵عند عدم الضغط = تُفتح الأيقونة

فحص مفاتيح الحد للمحورين X و Y

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 5 - تحقق من عمل وظيفة التركيز التلقائي بشكل صحيح

قم بإجراء التركيز التلقائي وتأكد من عمله.

انقر على زر AF للتحقق من عمله بشكل جيد.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 6 - تبديل دوائر قيادة المحور Y والمحور Z:

دائرة القيادة هي مكون على اللوحة الرئيسية/لوحة الأم وتُستخدم لتشغيل المحرك لتحريك رأس الليزر في اتجاهات مختلفة. في هذه الخطوة، سنختبر ما إذا كانت مشكلة العودة إلى الوضع الأصلي ناتجة عن دائرة القيادة.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 7 - تحقق من استواء المحور X:

• راجع الرابط أدناه لمعرفة كيفية اختبار وضبط استواء المحور X.
  تأكد من أن البكرة/العجلة ليست مفكوكة، بالرجوع إلى نهاية الفيديو.
  5-14 ضبط استواء المحور X

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 8 - اسحب القطعة الفضية والصفيحة المعدنية للمستشعر

• قد تصبح القطعة المعدنية الفضية لمفتاح الحد، كما هو محاط بدائرة حمراء، مرتخية بمرور الوقت، مما يؤثر على حساسية مفتاح الحد للتشغيل. يحدث هذا عادةً مع مفتاح حد المحور Y.



• إليك حل سريع.
  يرجى سحب القطعة الفضية والصفيحة المعدنية لزيادة حساسية المستشعر.


حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 9 - إضافة رغوة لتشغيل مفتاح حد المحور Y:

• قد يتعرض المعدن المُفعِّل لمفتاح الحد المحاط بدائرة حمراء للارتخاء مع مرور الوقت، مما يؤثر على حساسية تفعيل مفتاح الحد. يحدث هذا عادةً مع مفتاح الحد للمحور Y.



• إليك حلاً سريعًا. يرجى إضافة قطعة من الرغوة إلى محرك المحور X كما هو موضح في الصورة أدناه.


حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

تواصل مع خدمة العملاء

*ستكون المعلومات التي تم جمعها، مثل الصور أو مقاطع الفيديو التي توضح مشكلة جهازك في هذه المقالة، ضرورية لمشاركتها مع الموزع أو دعم FLUX.

#النهاية
