#910 مشكلة محور Z/مشكلة التركيز التلقائي/مشكلة منصة قرص العسل/مشكلة سرير العمل/مسافة تركيز سيئة

FLUX Support Team
  • محدَّث

الوصف:

قد يكون سبب مشكلة محور Z معقدًا. ترتبط به أعراض مختلفة، مثل فشل وظيفة التركيز التلقائي، أو عدم تحرك المنصة إطلاقًا، أو عدم القدرة على إعادة المنصة إلى الموضع الأصلي أو الوصول إلى أعلى نقطة، وما إلى ذلك. يرجى اتباع الخطوات التالية لاستكشاف أخطاء محور Z وإصلاحها.

إذا كانت مشكلة جهازك هي عدم دقة مسافة التركيز، فيرجى الرجوع إلى article الخاص بضبط مسافة التركيز.

الأسباب المحتملة

  1. فشل النظام (إعادة تحديث البرنامج الثابت، إعادة ضبط المصنع، أو إعادة تثبيت لوحة RK)
  2. المادة ليست مستوية بشكل كافٍ.
  3. مجس التركيز التلقائي معطل.
  4. لوحة التحكم في التركيز التلقائي معطلة.
  5. اللوحة الرئيسية/MB/اللوحة الأم معطلة.
  6. مفتاح الحد العلوي العمودي (محور Z) معطل.
  7. منصة الخلية السداسية ليست في مستوى أفقي.
  8. محرك الخطوة لمحور Z معطل. (احتمال أقل)

الخطوة A1

يرجى إجراء اختبار التركيز التلقائي دون أن تلامس فوهة الليزر السطح.
ضع المواد على منصة الخلية السداسية وحرك رأس الليزر إلى موضع على المادة بحيث يمكن لمجس التركيز فقط الوصول إليها عند التركيز.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

الخطوة A1.1

  • تأكد من خفض المجس إلى أدنى نقطة بحيث يكون أطول من الفوهة.
  • تأكد من إحكام ربط الفوهة جيدًا، حيث سيؤدي ذلك إلى رفع الفوهة وتجنب تداخلها مع مجس التركيز أثناء عملية التركيز.
  • نظرًا لتقارب طول طرف الفوهة والمجس، تأكد من أن المادة مسطحة بشكل كافٍ بحيث لا يصل طرف الفوهة إليها أولاً.

  • بعد التحقق من النقاط أعلاه، يرجى إجراء التركيز التلقائي مرة أخرى.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • يعمل التركيز التلقائي الآن >> تم حل المشكلة

الخطوة A1.2

يرجى مشاهدة الفيديو أدناه لمعرفة ما إذا كانت حالتك مماثلة حيث يصل طرف الفوهة إلى سطح المادة قبل المجس.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، مشكلتي مشابهة لما في الفيديو >> تسجيل فيديو >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. تلف الوصلة الملولبة بين الفوهة ومقعد المرآة الثالثة، مما يمنع الفوهة من الارتفاع إلى أقصى حد.
      2. الشبكة السداسية ليست مسطحة بشكل كافٍ.
      3. المنصة غير مستوية أفقيًا؛ تحتاج إلى ضبط.

الخطوة A2

قم بتحديث البرنامج الثابت أو إعادة تحديثه إلى أحدث إصدار وتحقق مما إذا كان ذلك يحل المشكلة.
يرجى استخدام الرابط للاطلاع على التعليمات.
4-7 تحديث البرنامج الثابت



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، تم حل المشكلة >> تم حل المشكلة
    • السبب المحتمل: فشل في نظام الجهاز

الخطوة A3

قم بإزالة الشبكة السداسية والحامل.
انتقل إلى "الصيانة" في لوحة التحكم واضغط على مفتاحي حد المحور Z لمشاهدة تغير الأيقونة.
هل تعمل أيقونات حد المحور Z العلوية والسفلية بشكل طبيعي في لوحة التحكم؟




حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • لا، واحد منهما أو كلاهما لا يعمل >> الخطوة A4

الخطوة A4

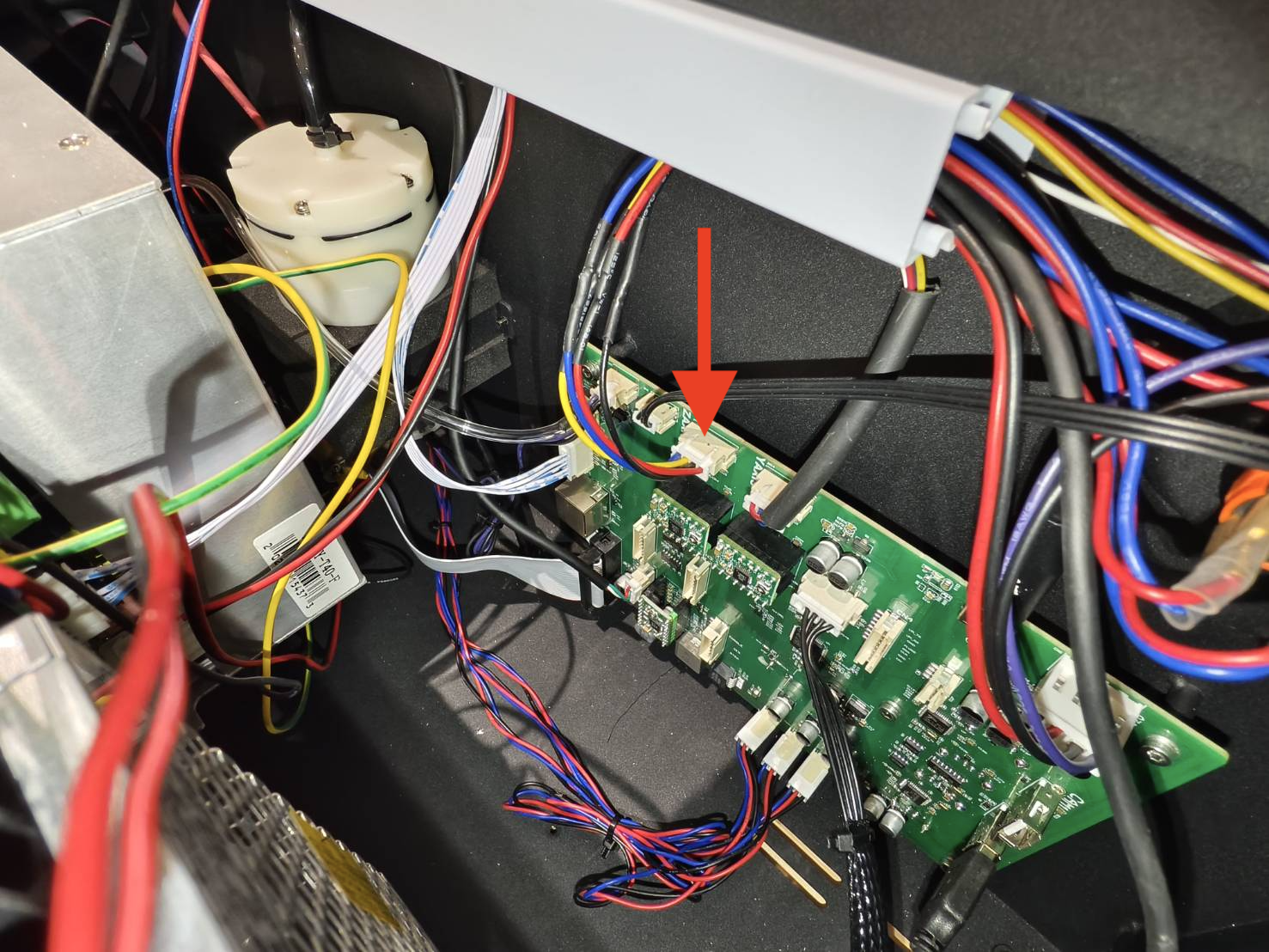

افصل كابل مفاتيح حد المحور Z عن اللوحة الرئيسية وتحقق من الأيقونة في لوحة التحكم. هل الأيقونتان مغلقتان؟

  • قم بإيقاف تشغيل الجهاز. افتح الغطاء الجانبي لرؤية داخل الجهاز.

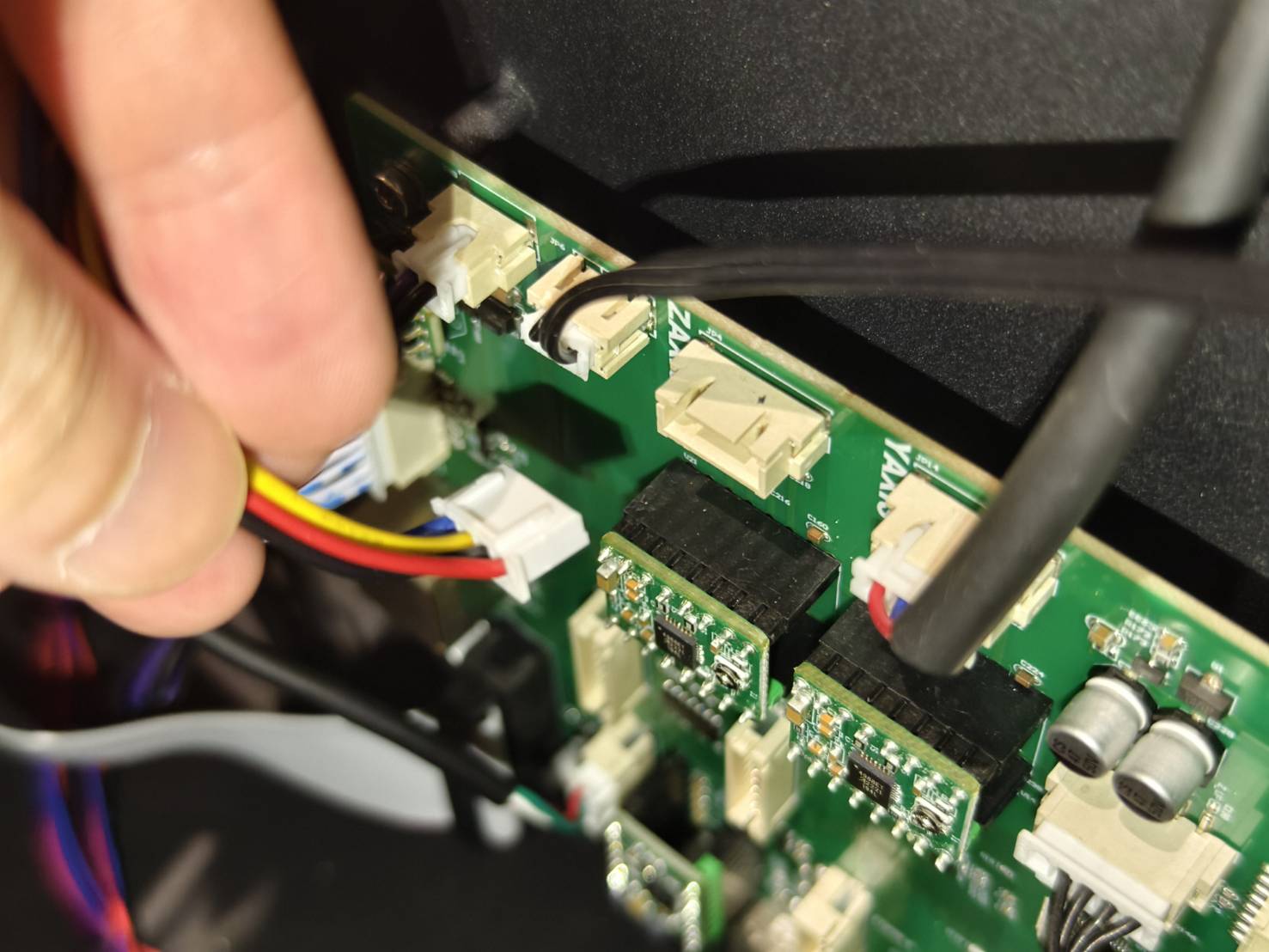

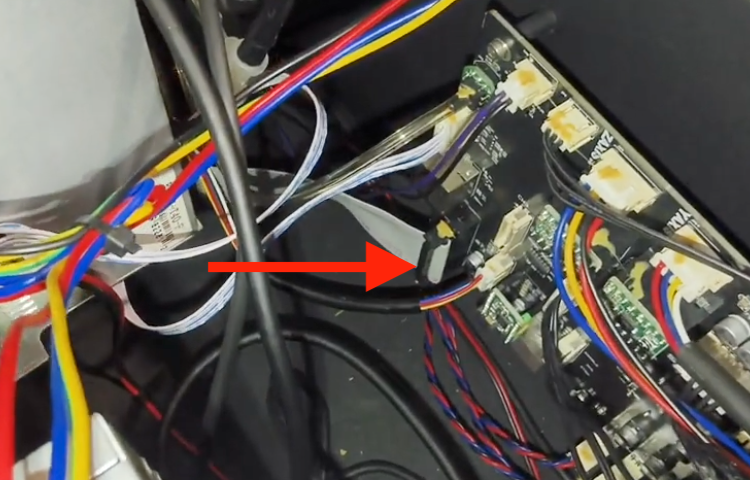

  • افصل الكابل المسطح الخاص بمفاتيح حد المحور Z.
    (راجع الرسم التوضيحي إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)



  • قم بتشغيل الجهاز وتحقق من الأيقونات. هل الأيقونتان مغلقتان؟



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، كلتاهما مغلقتان >> سجل فيديو >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. مفتاح (مفاتيح) الحد معطل ويحتاج إلى استبدال
  • لا، واحدة أو كلتاهما تبقى مفتوحة >> سجل فيديو >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. اللوحة الرئيسية معطلة وتحتاج إلى استبدال.

الخطوة B1

أعد تركيب قرص العسل.
تحقق مما إذا كان يمكن تفعيل مفتاحي حد المحور Z العلوي والسفلي بواسطة المنصة.
اخفض ثم ارفع السرير إلى الأعلى لمعرفة ما إذا كان يمكن تفعيل مفاتيح حد المحور Z.

مثال جيد - تم التفعيل
مثال سيئ - لم يتم التفعيل
(يستخدم HEXA للتوضيح)



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تفعيل كلا المفتاحين >> الخطوة C1
  • لا، تصدر الآلة صوت طحن عندما تصل إلى الحد >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. المنصة غير مستوية أفقيًا؛ تحتاج إلى ضبط.
  • لا، يمكن تحريكه في اتجاه واحد فقط >> الخطوة C1
  • لا، لن تتحرك المنصة على الإطلاق >> الخطوة B2

الخطوة B2

ارفع أو اخفض السرير يدويًا وتحقق مما إذا كان يمكن تحريكه بحرية في كلا الاتجاهين للأعلى وللأسفل.



  • نعم، يمكن تحريك المنصة يدوياً لأعلى وأسفل. >> الخطوة B3

الخطوة B2.1

حاول تزييت البراغي اللولبية الأربعة وتحقق مما إذا كان يمكن تحريك المنصة يدويًا وباستخدام لوحة التحكم.
يرجى الرجوع إلى المقال.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن الآن تحريك المنصة يدويًا وباستخدام لوحة التحكم >> الخطوة B1
  • يمكن تحريك المنصة يدوياً، ولكن ليس باستخدام اللوحة >> الخطوة B3

الخطوة B3

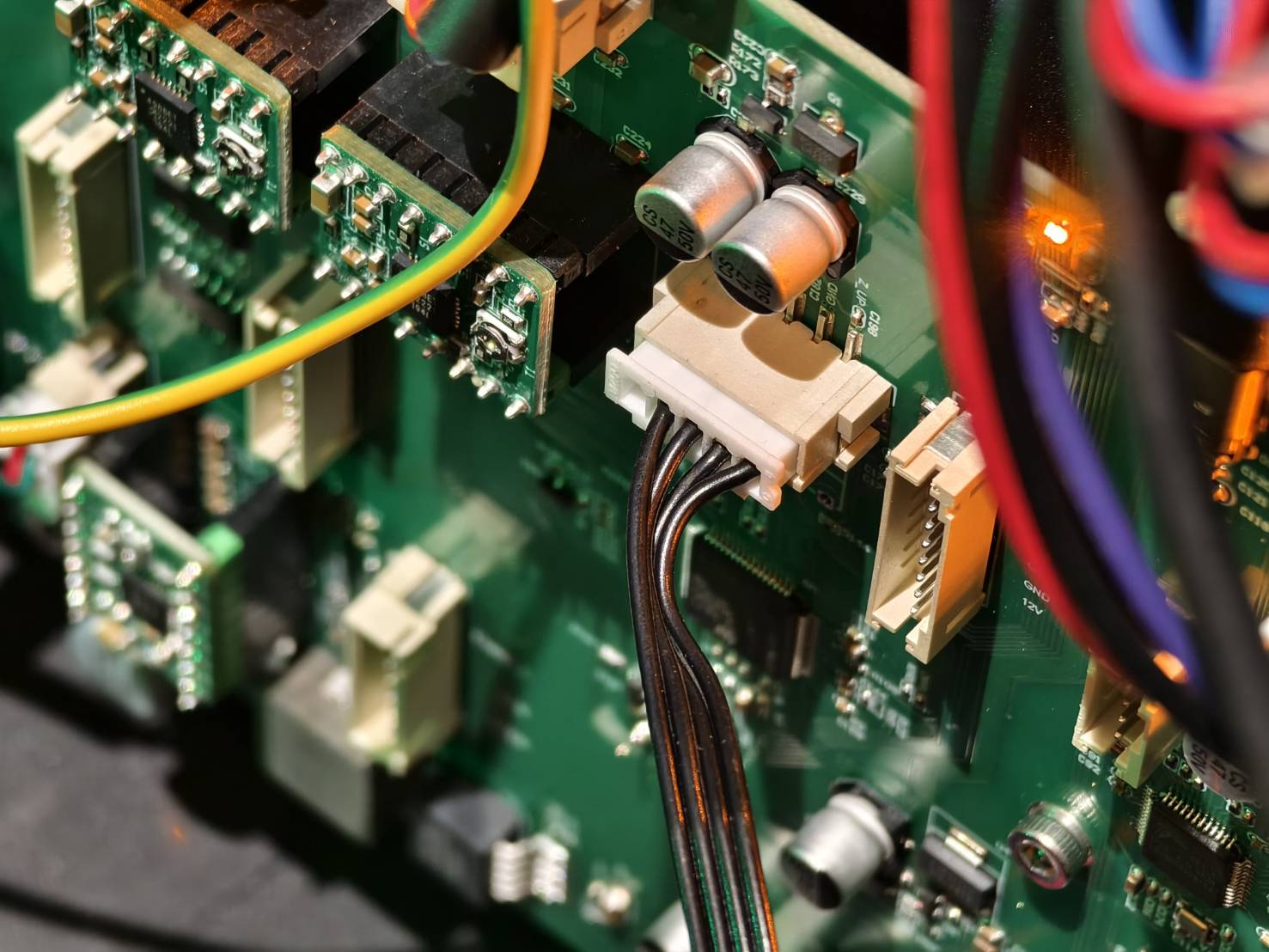

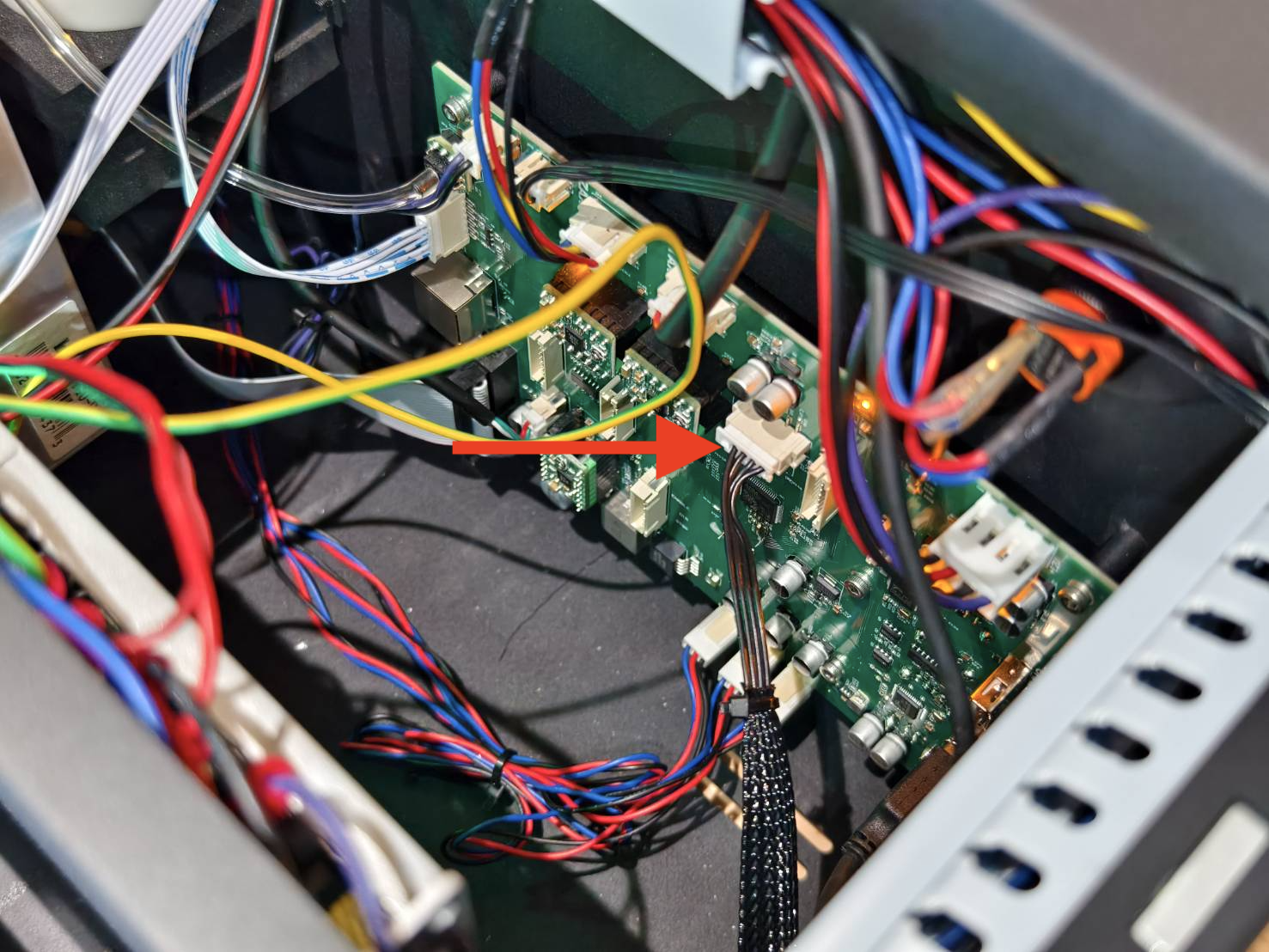

افصل كابل محرك المحور Z ثم أعد توصيله. بعد ذلك، حاول خفض المنصة ورفعها باستخدام لوحة التحكم.
(راجع الرسم التوضيحي إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)

  • قم بإيقاف تشغيل الجهاز. افتح الغطاء الجانبي لرؤية داخل الجهاز.

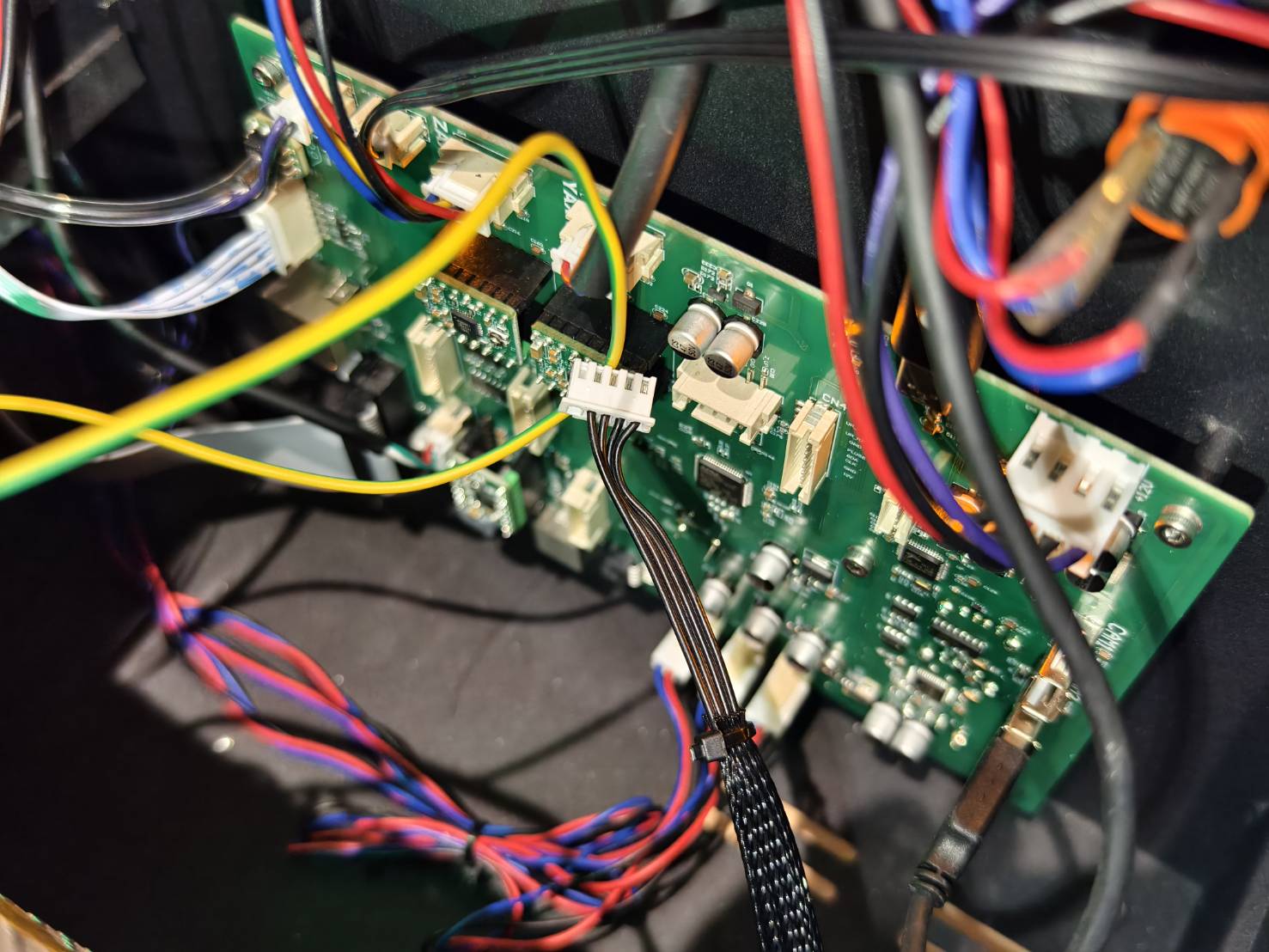

  • افصل كابل محرك المحور Z ثم أعد توصيله.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • يمكن الآن خفض المنصة ورفعها باستخدام لوحة التحكم >> الخطوة B1
  • لا، يمكن تحريكه في اتجاه واحد فقط >> الخطوة B4
  • لا، لن تتحرك المنصة على الإطلاق >> الخطوة B4

الخطوة B4

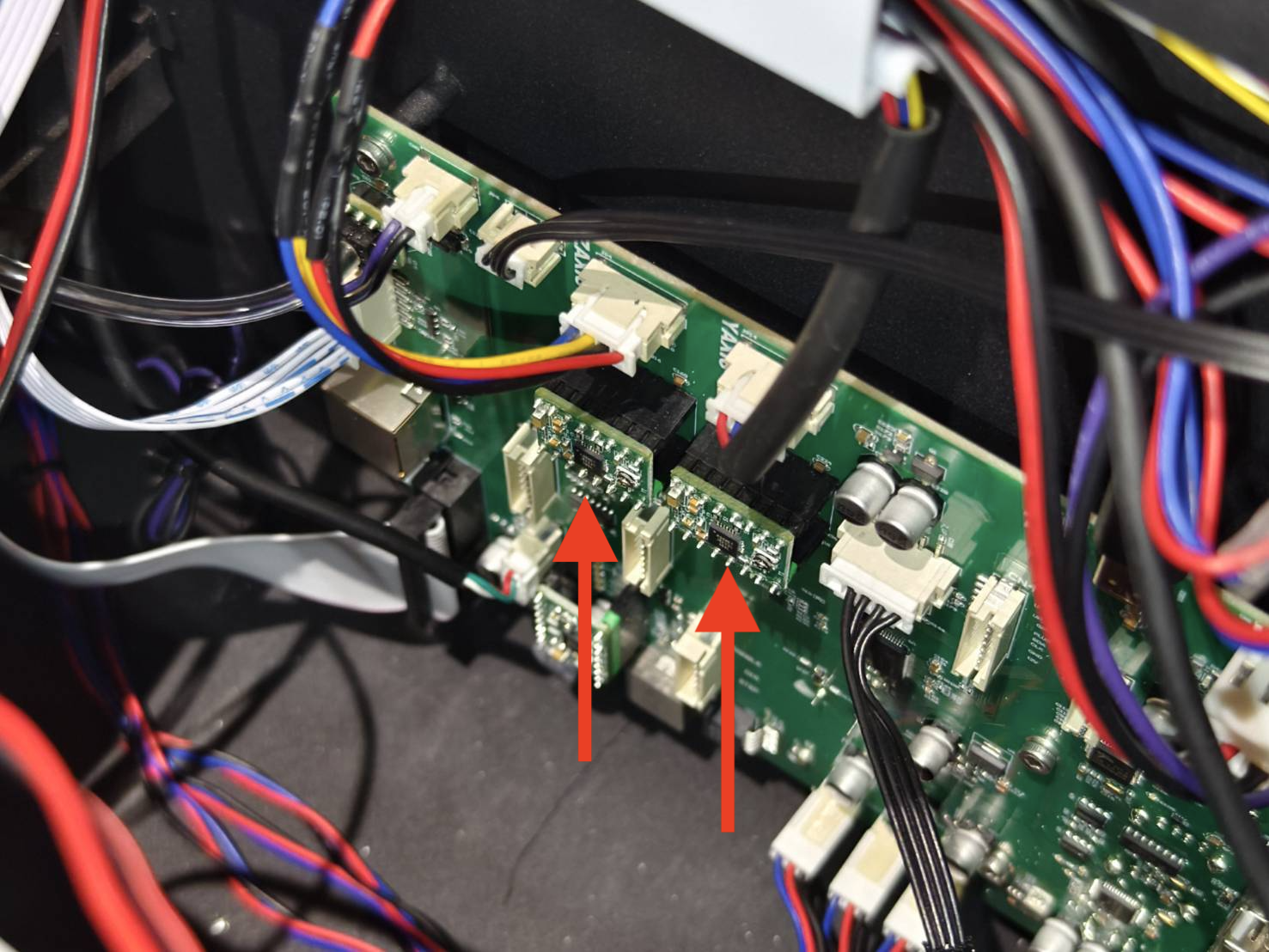

أوقف تشغيل الجهاز لتبديل دوائر القيادة (DriverIC) للمحور Y والمحور Z واختبر المنصة باستخدام لوحة التحكم.




حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • يمكن الآن خفض المنصة ورفعها باستخدام لوحة التحكم >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. دائرة القيادة (DriveriC) للمحور Z معطلة
  • لا، يمكن تحريكه في اتجاه واحد فقط >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. اللوحة الرئيسية معطلة
      2. محرك المحور Z معطل (احتمال أقل)
  • لا، لن تتحرك المنصة على الإطلاق >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. اللوحة الرئيسية معطلة
      2. محرك المحور Z معطل (احتمال أقل)

الخطوة C1

  • استخدم عود قطني مع الكحول لتنظيف طرف وحدة التركيز التلقائي.


  • تحقق من إمكانية تحريك المنصة لأعلى وأسفل.

حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تحريك المنصة لأعلى وأسفل >> الخطوة C8
  • لا، يمكن تحريك المنصة في اتجاه واحد فقط >> الخطوة C2

الخطوة C2

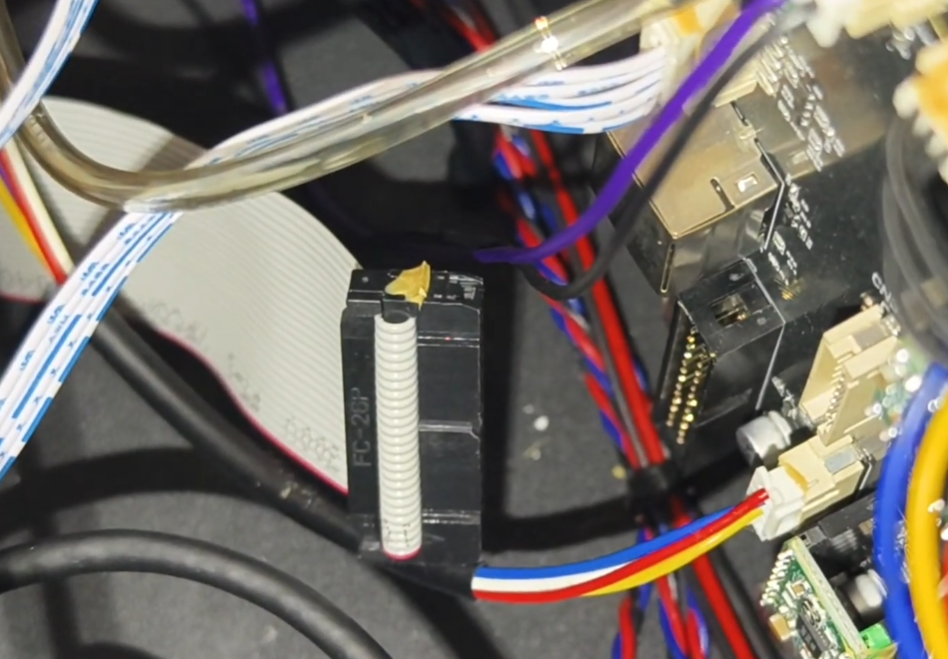

أوقف تشغيل الجهاز. افتح الغطاء الجانبي لفصل كابل الشريط الرمادي وإعادة توصيله.
شغّل الجهاز لاختبار ما إذا كان يمكن رفع وخفض المنصة.
(اختبر الوظيفة بعد فصل الكابل الرمادي ثم إعادة توصيله.)


حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تحريك المنصة لأعلى وأسفل >> الخطوة A1.1
  • لا، يمكن تحريك المنصة في اتجاه واحد فقط >> الخطوة C2.1

الخطوة C2.1

افصل كابل الشريط الرمادي، ثم اختبر ما إذا كان يمكن رفع وخفض المنصة.
(اختبر الوظيفة أثناء فصل الكابل الرمادي.)



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تحريك المنصة لأعلى وأسفل >> الخطوة C8
  • لا، يمكن تحريك المنصة في اتجاه واحد فقط >> الخطوة C3

الخطوة C3

  • أعد توصيل الكابل الشريطي الرمادي.
  • افصل الكابل من اللوحة الموجودة على رأس الليزر.



  • تحقق من إمكانية تحريك المنصة لأعلى وأسفل.

حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تحريك المنصة لأعلى وأسفل >> الخطوة C4
  • لا، يمكن تحريك المنصة في اتجاه واحد فقط >> الخطوة B2

الخطوة C4

  • أعد توصيل الكابل على رأس الليزر.

  • يرجى الرجوع إلى الدليل للحصول على تعليمات إزالة مسبار التركيز التلقائي والغطاء.
    اقرأ فقط الخطوة 1 والخطوة 2 والخطوة 6 (ستحتاج إلى مفتاح ألن 2.5mm و 2.0mm لتنفيذ هذه الخطوة.) [Beambox II - Auto-Focus Probe & Cable Replacement]

  • تحقق من إمكانية الضغط على مفتاح لوحة التركيز التلقائي بسلاسة، كما هو موضح في الفيديو.


حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن الضغط على المفتاح بسلاسة كما في الفيديو >> الخطوة C5
  • لا، لا يمكن الضغط على المفتاح نهائياً، أو أنه عالق >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. وحدة التركيز التلقائي معطلة.

الخطوة C5

  • يرجى الرجوع إلى الدليل للحصول على تعليمات إعادة تثبيت الغطاء والمسبار على لوحة التركيز التلقائي، مع ضمان إمكانية دفع المسبار لأعلى. اقرأ فقط الخطوة 7 والخطوة 8.
    [Beambox II - Auto-Focus Probe & Cable Replacement]

  • علّق مجموعة التركيز التلقائي في مكانها وتحقق من إمكانية تحريك المنصة لأعلى ولأسفل.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تحريك المنصة لأعلى وأسفل >> الخطوة C6
  • لا، يمكن تحريك المنصة في اتجاه واحد فقط >> الاتصال بدعم العملاء
    السبب المحتمل:
    1. مسبار التركيز التلقائي والغطاء تالفان.
    2. لوحة التركيز التلقائي تالفة. (احتمال أقل)

الخطوة C6

  • يرجى الرجوع إلى الدليل للحصول على تعليمات إعادة تثبيت مجموعة التركيز التلقائي.
    اقرأ الخطوة 11 والخطوة 12 فقط.
    [Beambox II - Auto-Focus Probe & Cable Replacement]

  • تحقق من إمكانية تحريك المنصة لأعلى وأسفل.


حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تحريك المنصة لأعلى وأسفل >> الخطوة C8
  • لا، يمكن تحريك المنصة في اتجاه واحد فقط >> الخطوة C7

الخطوة C7

أعد توصيل الكابلات التالية.

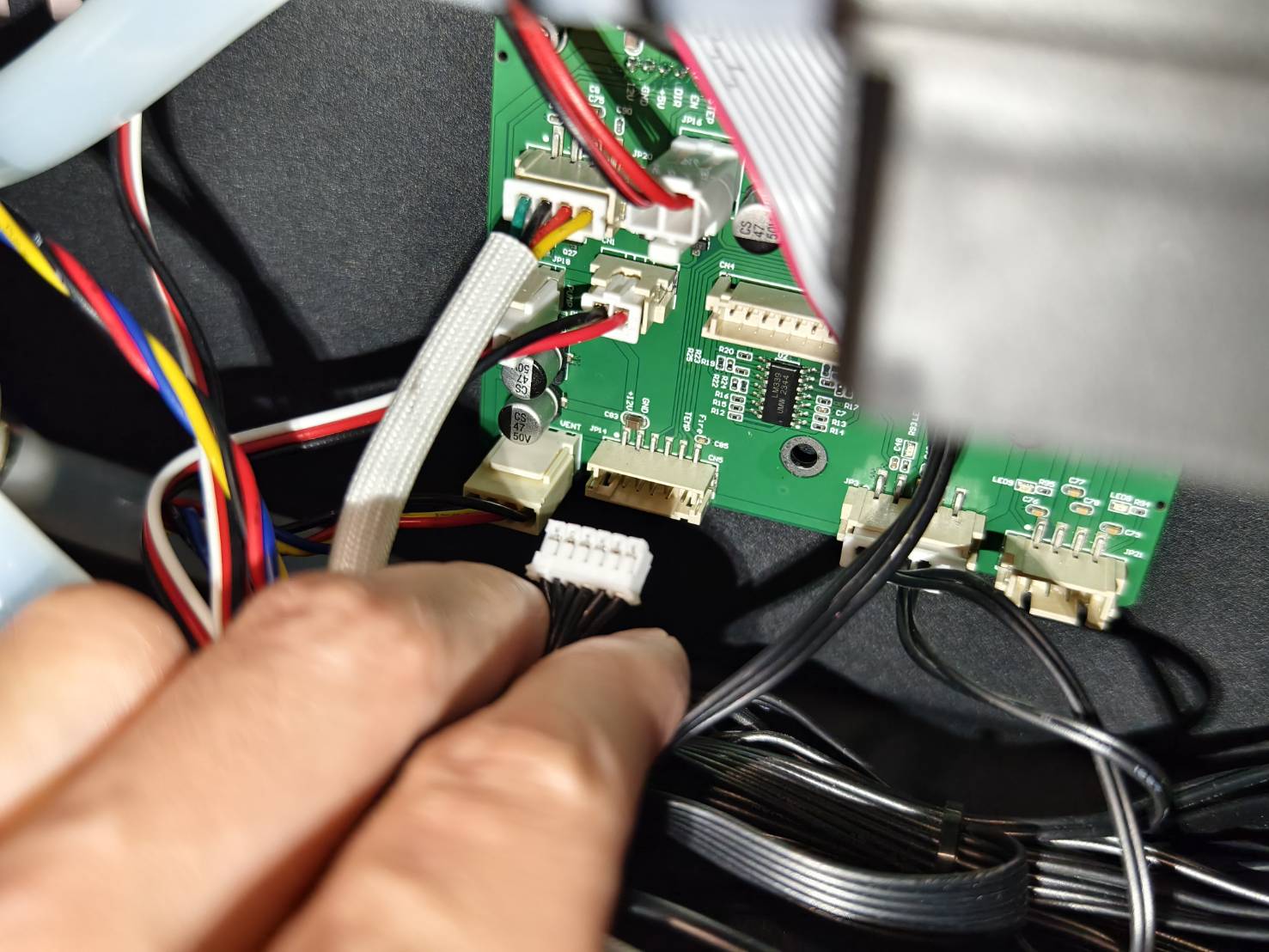

  • الكابل ذو الـ 6 سنون على لوحة الراسم. (يجب إزالة الغطاء الخلفي باستخدام مفك براغي T8.) (راجع الرسم التوضيحي إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)

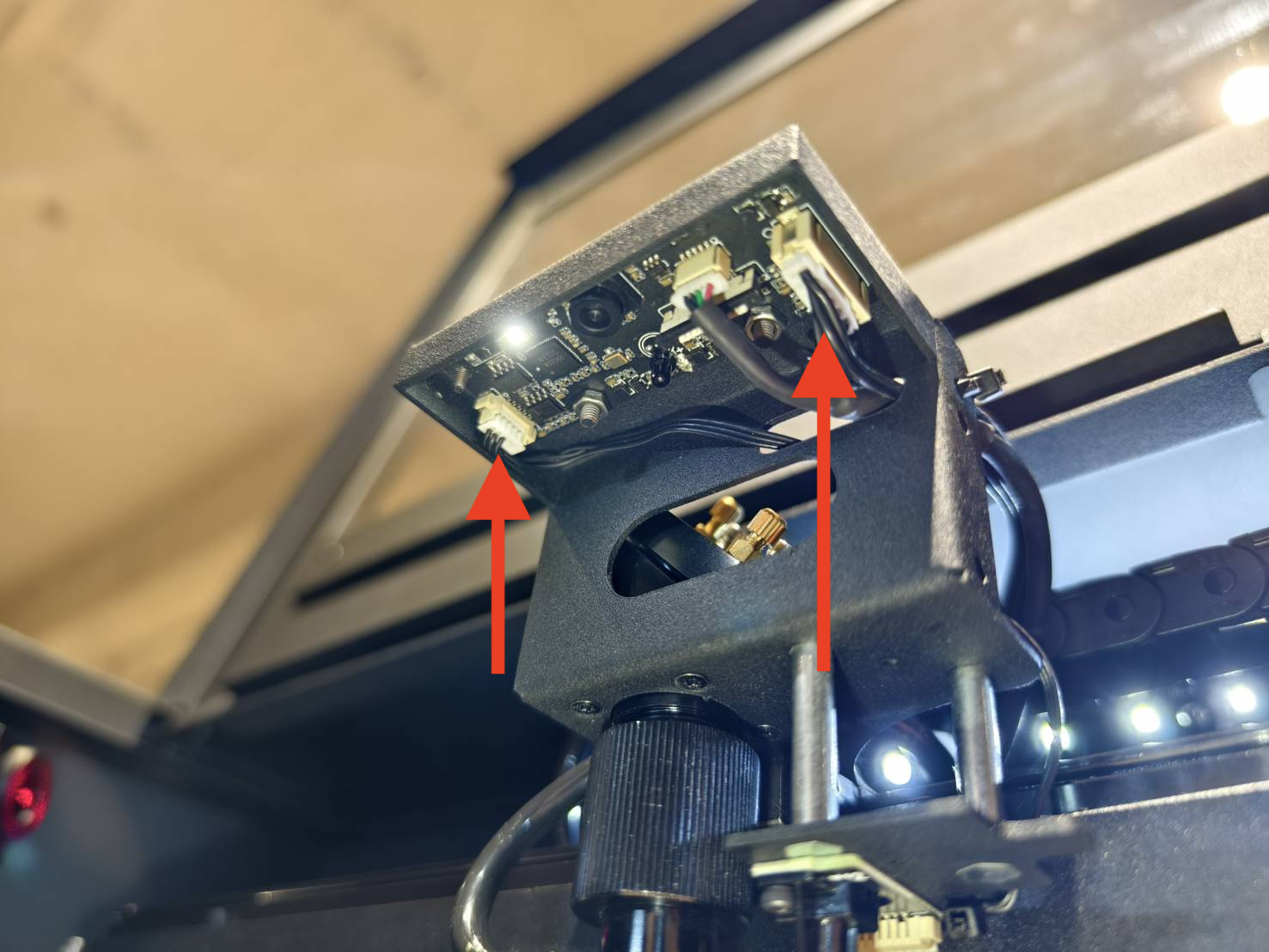

  • الكابلات ذات الـ 6 سنون و 3 سنون على لوحة LED الكاميرا في رأس الليزر.
    (إذا كان من الصعب جدًا فصله، تأكد بدلاً من ذلك أن التوصيل ليس مرتخيًا.)


  • الكابل ذو الـ 3 سنون في الجزء الخلفي من رأس الليزر على وحدة التركيز التلقائي.
    (إذا كان من الصعب جدًا فصله، تأكد بدلاً من ذلك أن التوصيل ليس مرتخيًا.)

  • بعد ذلك، تحقق من إمكانية تحريك المنصة لأعلى ولأسفل.

حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تحريك المنصة لأعلى وأسفل >> الخطوة C8
  • لا، يمكن تحريك المنصة في اتجاه واحد فقط >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. وحدة التركيز التلقائي معطلة
      2. الكابل ثلاثي الأسنان لوحدة التركيز التلقائي معطل
      3. لوحة مؤشر LED للكاميرا HX ومستشعر اللهب معطلة (احتمال أقل)
      4. الكابل سداسي الأسنان للوحة مستشعر اللهب معطل (احتمال أقل)

الخطوة C8

ضع المادة على سطح العمل وقم بإجراء التركيز التلقائي.

حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، التركيز التلقائي يعمل >> تم حل المشكلة
  • لا، التركيز التلقائي لا يزال لا يعمل >> الاتصال بدعم العملاء
    • السبب المحتمل:
      1. وحدة التركيز التلقائي معطلة
      2. مجس التركيز التلقائي معطل
      3. المادة ليست مستوية بشكل كافٍ

الاتصال بدعم العملاء

  • يرجى اتباع التعليمات في الرابط أدناه للإبلاغ عن المشكلة بشكل صحيح إلى الموزع المحلي أو دعم FLUX. [الاتصال بخدمة العملاء]

*المعلومات التي تم جمعها، مثل الصور أو مقاطع الفيديو التي توضح مشكلة جهازك في هذه المقالة، ستكون ضرورية لمشاركتها مع الموزع أو دعم FLUX.
