4-10 ضبط المسار الضوئي

1. عدم القدرة على قطع المواد باستخدام معدل الطاقة والسرعة الافتراضيين في برنامج Beam Studio.
2. الحصول على نتائج نقش سيئة حيث تكون أنماط النقش في منطقة معينة أفتح أو أغمق من المناطق الأخرى، أو تصبح أفتح أو أغمق في اتجاه معين.
3. مقطع القطع على المادة لا يكون عموديًا بعد القطع.

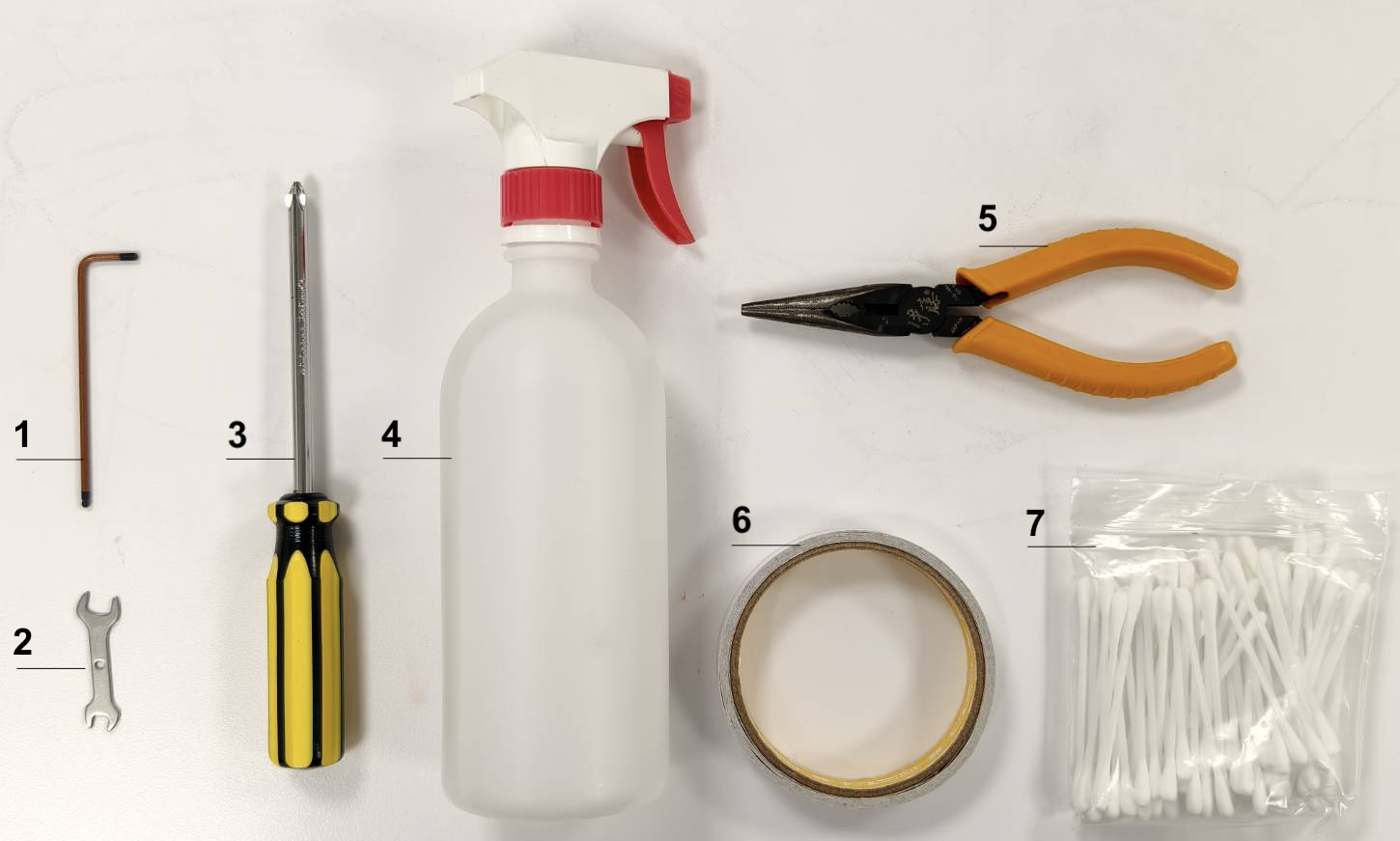

1. مفتاح سداسي 2.5 مم
2. مفتاح ربط مزدوج الرأس
3. مفك براغي فيليبس
4. بخاخ مطهر / بخاخ كحول
5. زردية
6. شريط لاصق ذو وجهين
7. مسحات قطنية

الخطوات التفصيلية:

• ضع الشريط اللاصق على مصدر الضوء الأحمر بزاوية 90 درجة مقابل الشعاع.





• أغلق الغطاء الخلفي وقم بإطلاق 5 نبضات.



• عرض توضيحي



• تحقق من النتيجة.

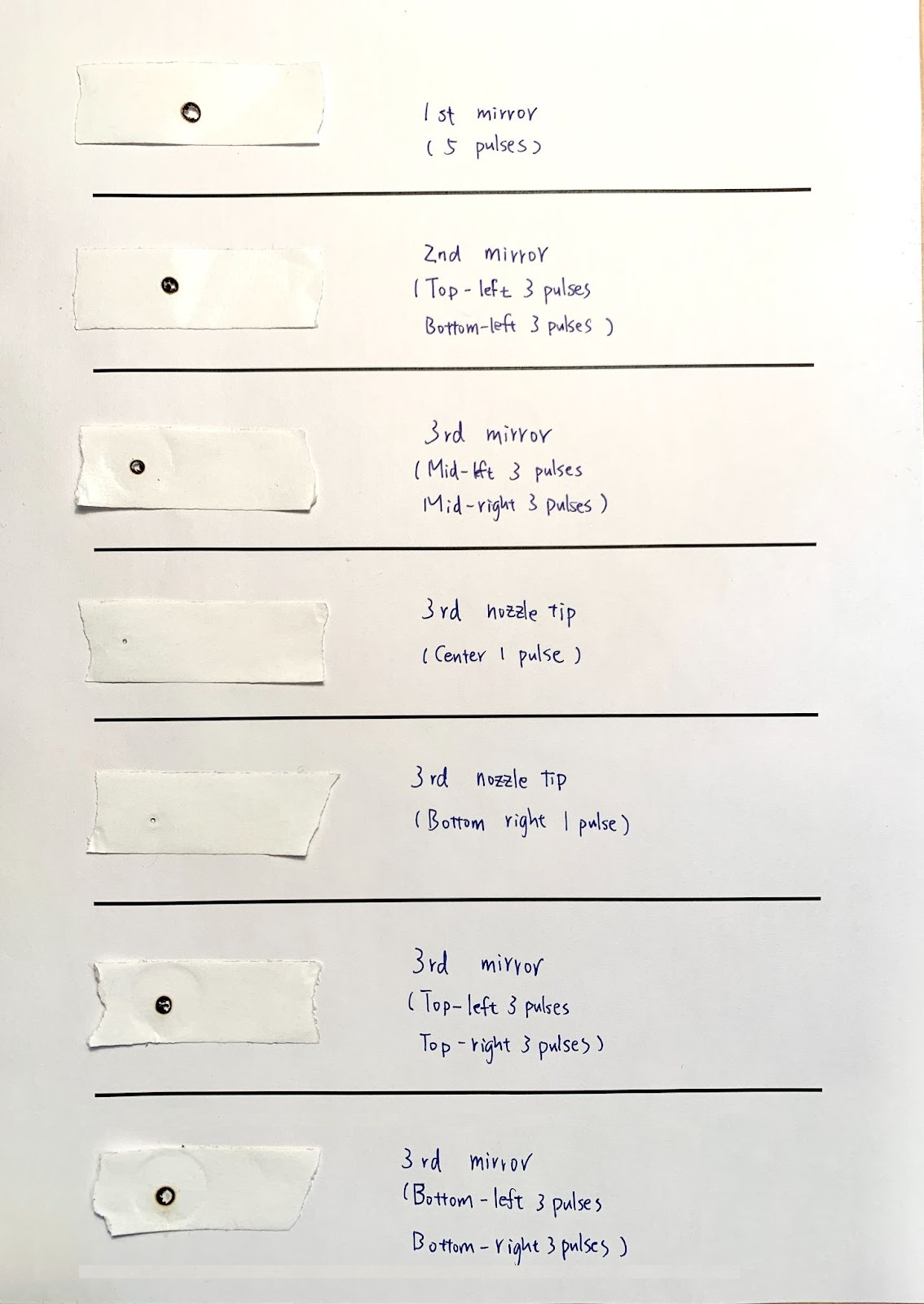

  أمثلة لنتائج الشريط اللاصق
  مثال جيد - دائري وقوي	مثال سيئ - ضعيف، مجوف، أو غير دائري

• النتيجة جيدة >> الخطوة 7

• النتيجة سيئة، أو لا توجد أي علامات >> تواصل مع خدمة العملاء
  • السبب المحتمل:
    • أنبوب الليزر تالف ويجب استبداله.
    • وحدة تغذية الليزر معطلة ويجب استبدالها.

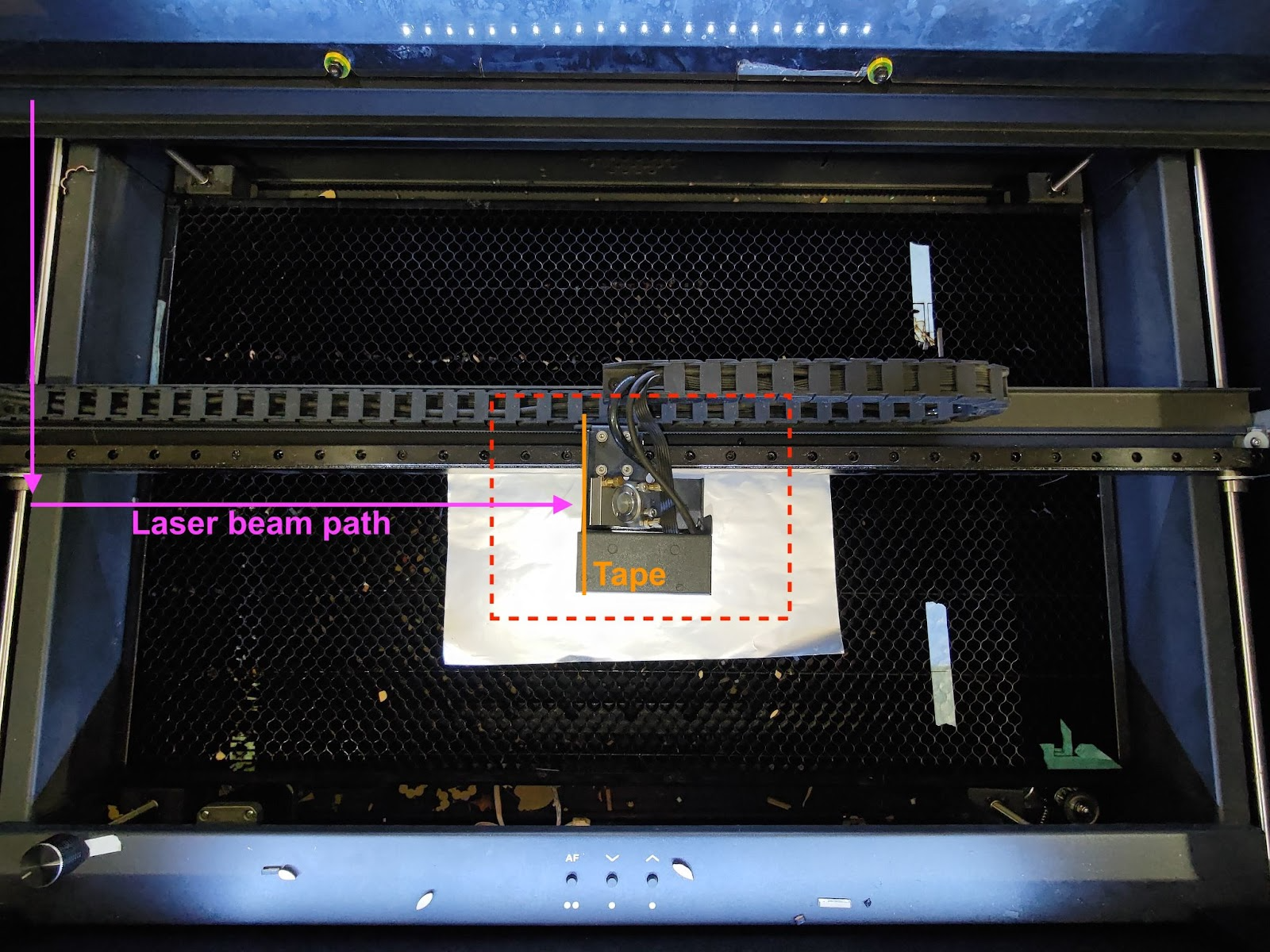

1. افتح الباب.
2. ضع شريطًا لاصقًا مزدوج الوجه من طبقتين على مدخل المرآة الثالثة.
3. ادخل إلى وضع التحكم وقم بتحرير المحرك.

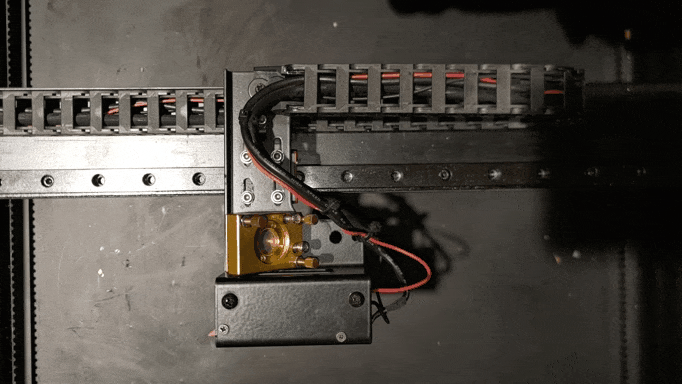

4. حرك رأس الليزر إلى الزاوية السفلية اليمنى.
5. تأكد من أن الليزر الأحمر مُشغل.
6. أغلق الباب.
7. قم بإطلاق 3 نبضات.

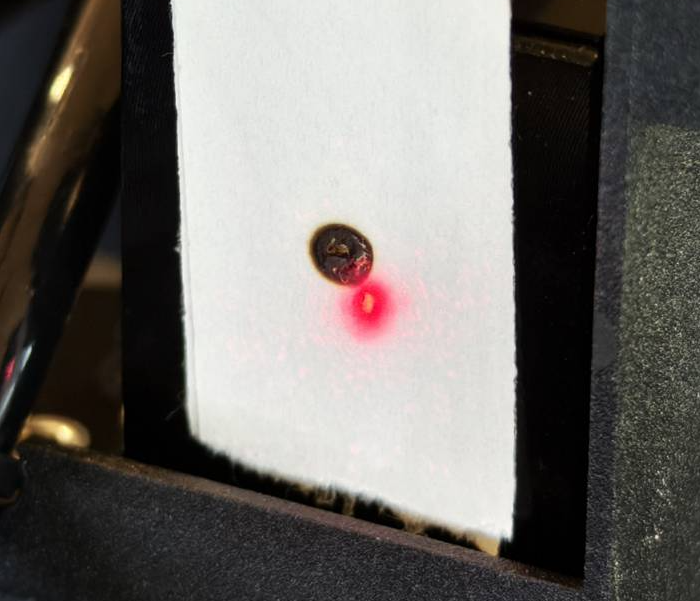

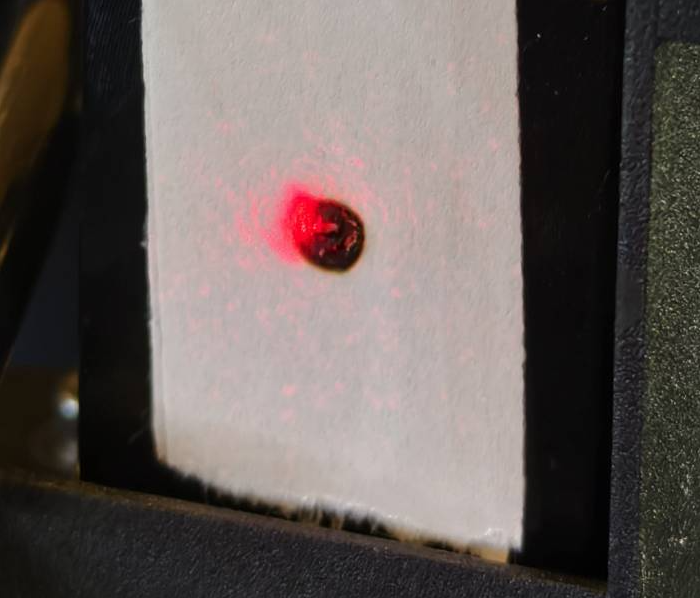

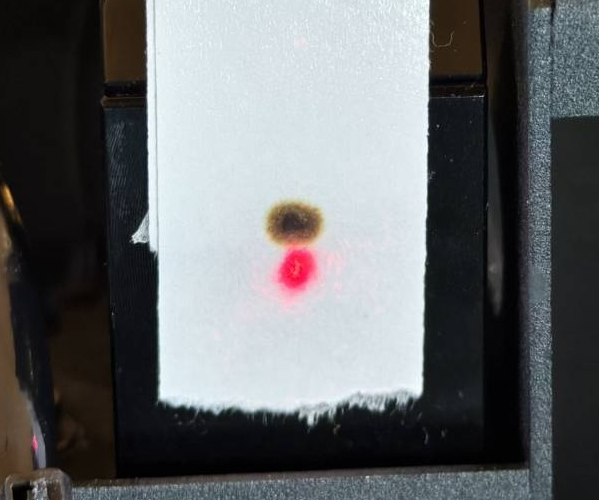

8. تحقق مما إذا كانت نقطة الليزر الحمراء والعلامة المحترقة متطابقتين.
9. اضبط الليزر الأحمر إذا لزم الأمر.

نظرة عامة على الخطوة:

الخطوات التفصيلية:

1. أزل الشريط اللاصق وضع شريطًا لاصقًا جديدًا مزدوج الوجه من طبقتين على المرآة الثانية.
2. حرك رأس الليزر إلى الزاوية العلوية اليسرى.
3. أغلق الباب وقم بإطلاق 3 نبضات.
4. تحقق بصريًا من تطابق الليزر الأحمر والعلامة المحترقة.

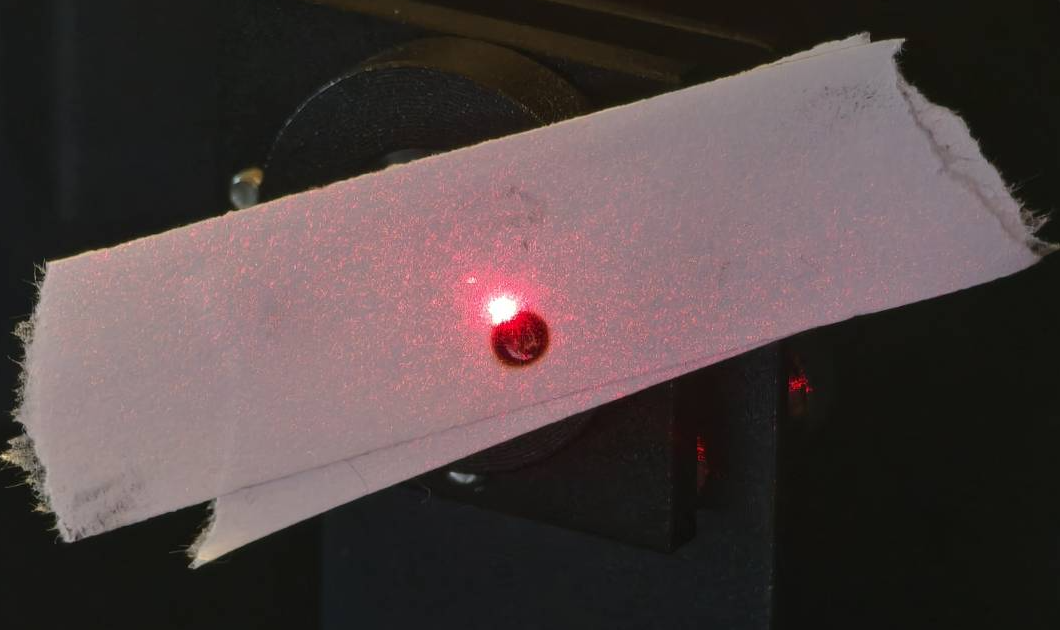

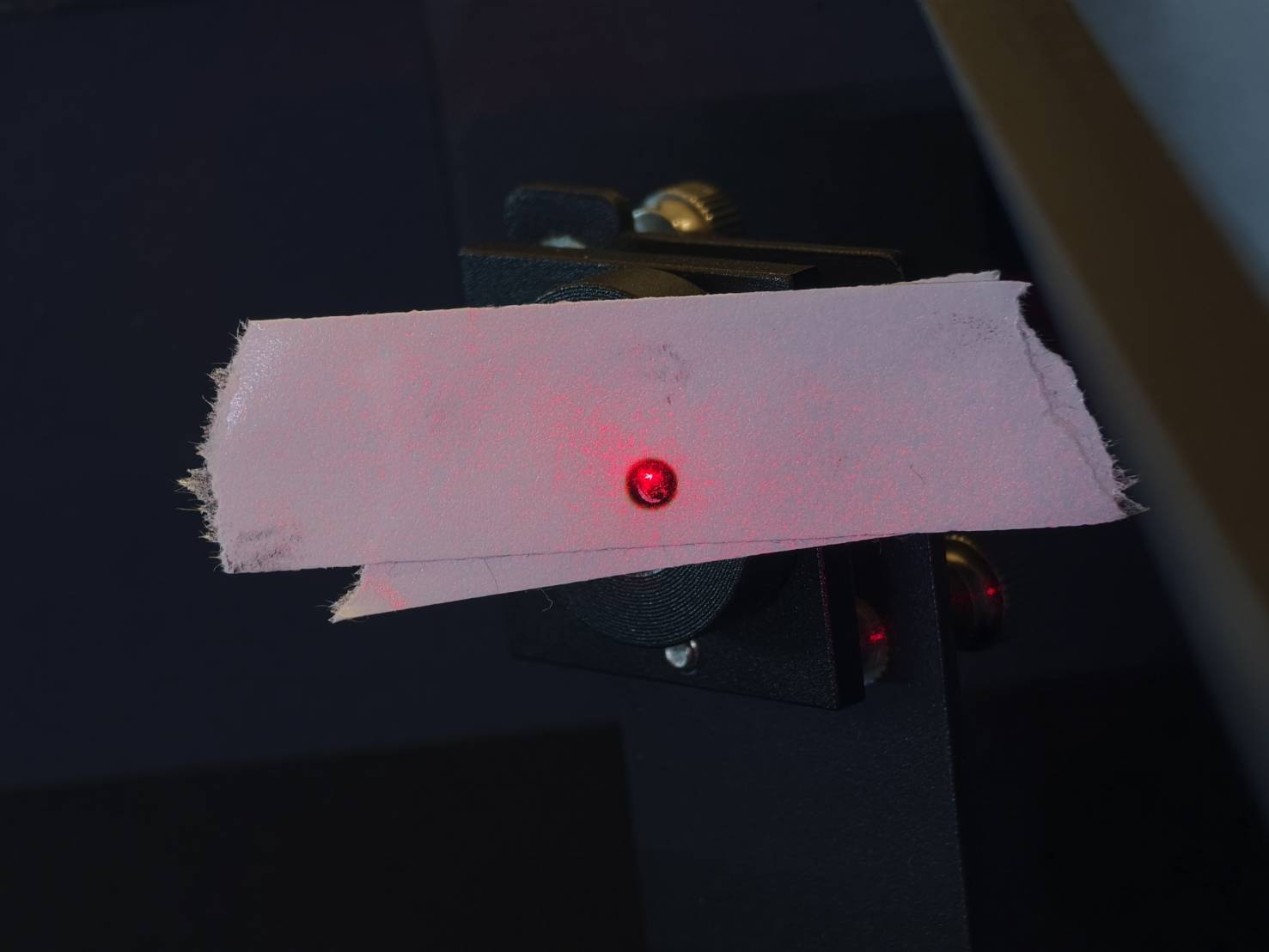

مثال جيد - متطابق

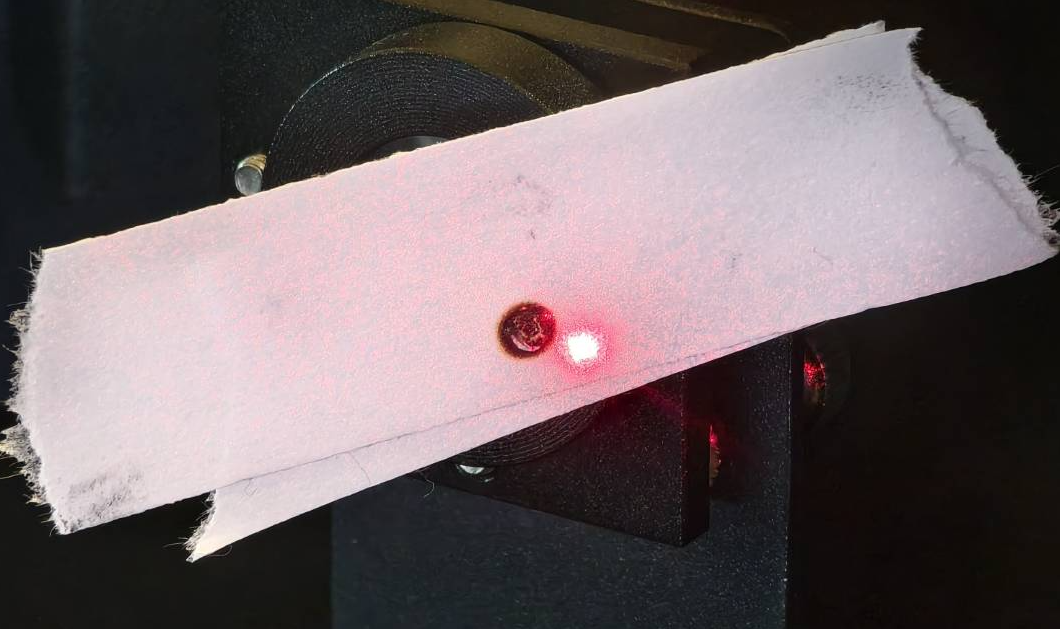

مثال سيء - غير متطابق

• نتيجة جيدة - متداخلة >> الخطوة 9

• نتيجة سيئة - غير متداخلة >> الخطوة 8.1

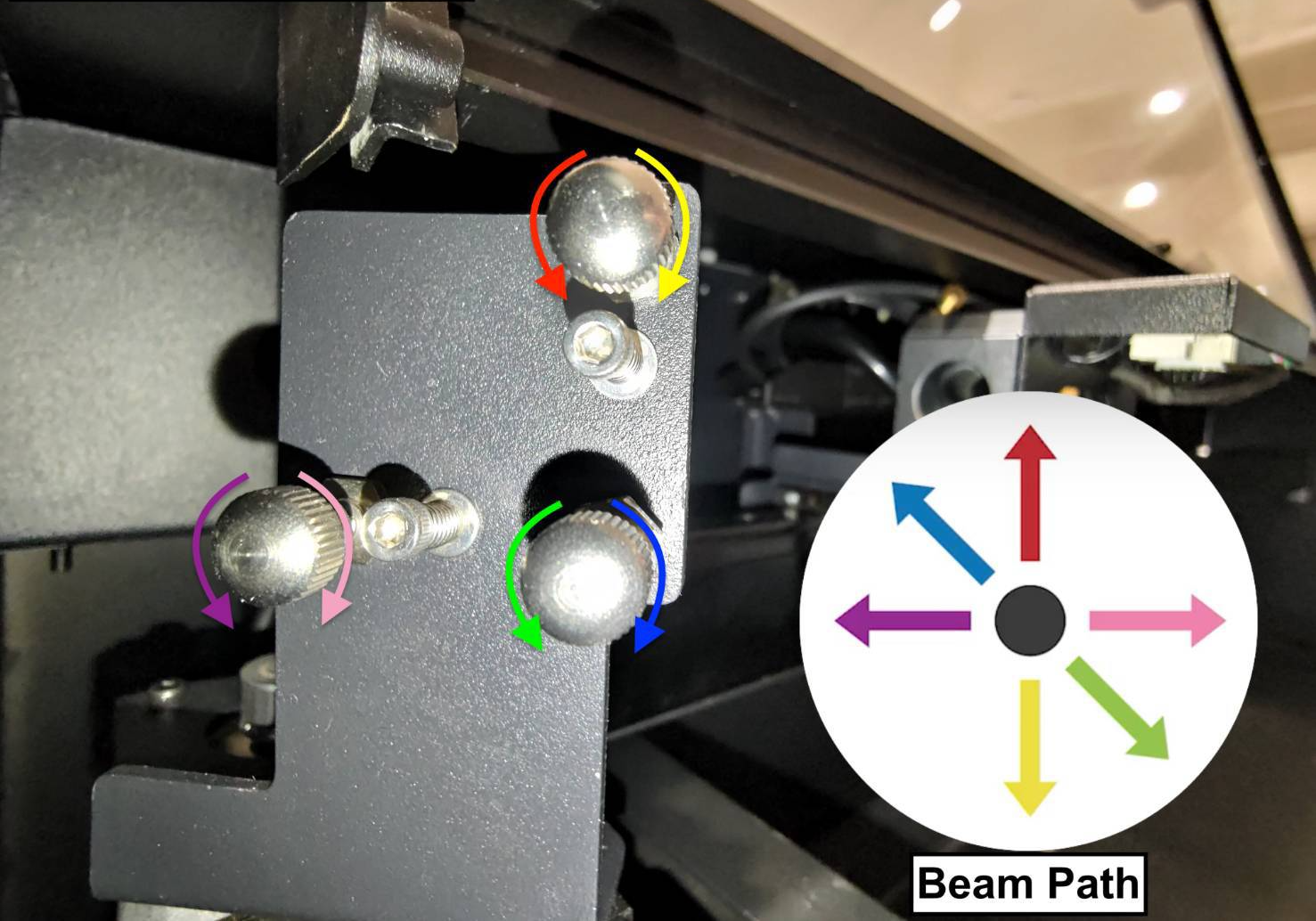

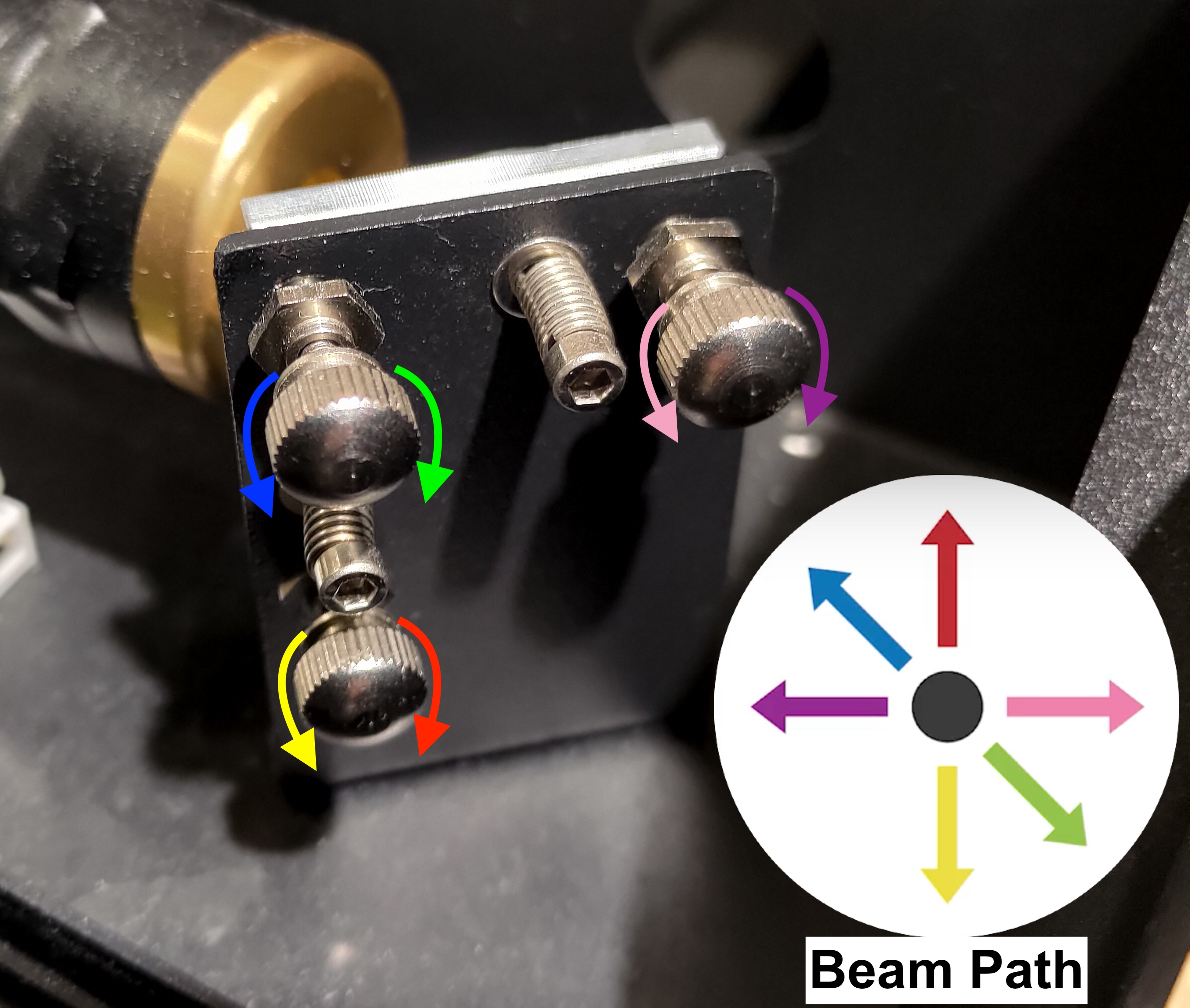

• هناك ثلاثة براغي على المرآة الأولى، وتدويرها في اتجاه عقارب الساعة أو عكسه سيغير مسار الشعاع، مما يعني أن موضع نقطة الليزر الحمراء سيتغير.

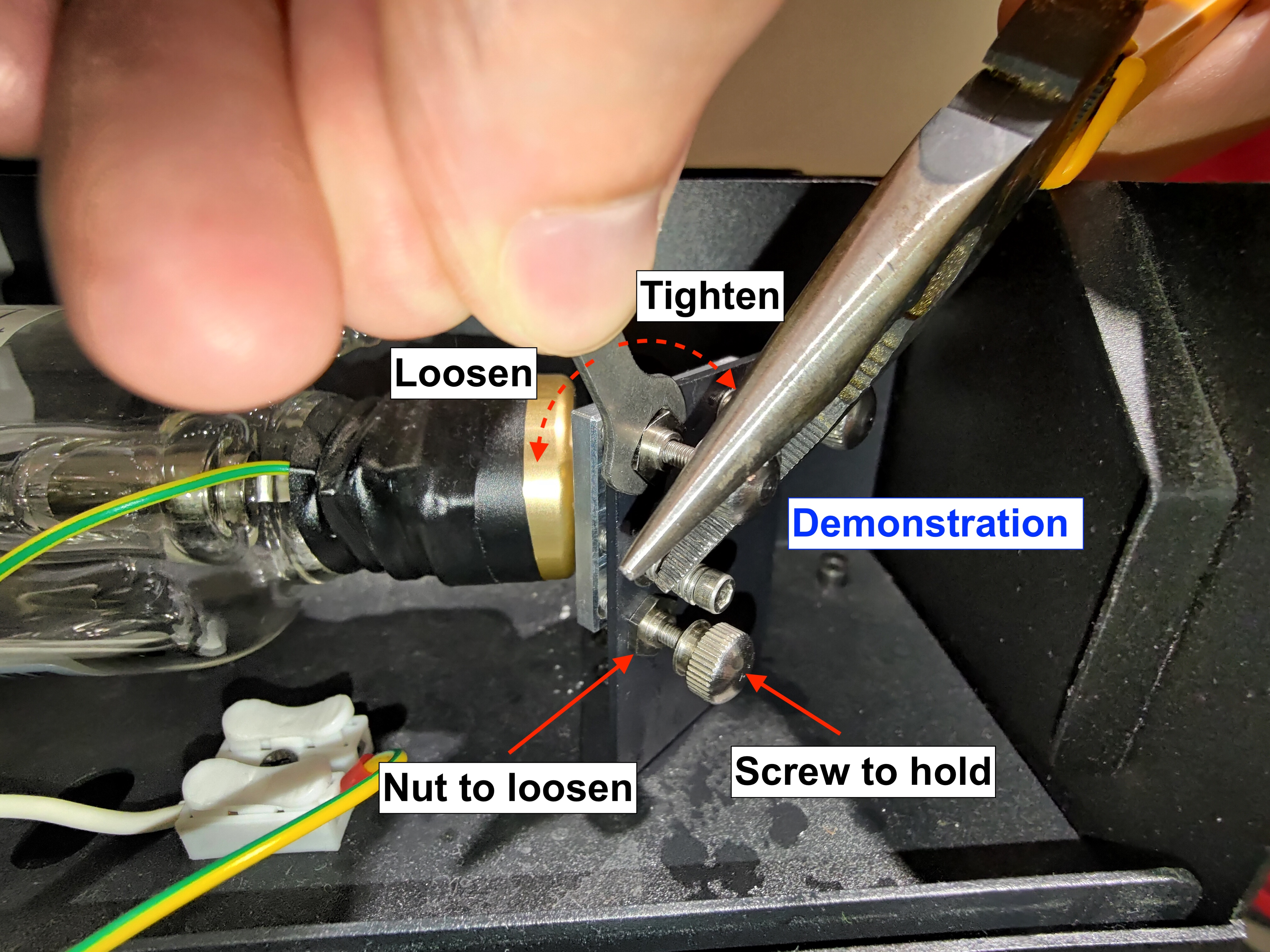

• يرجى تعلم كيفية فك الصامولة بشكل صحيح:

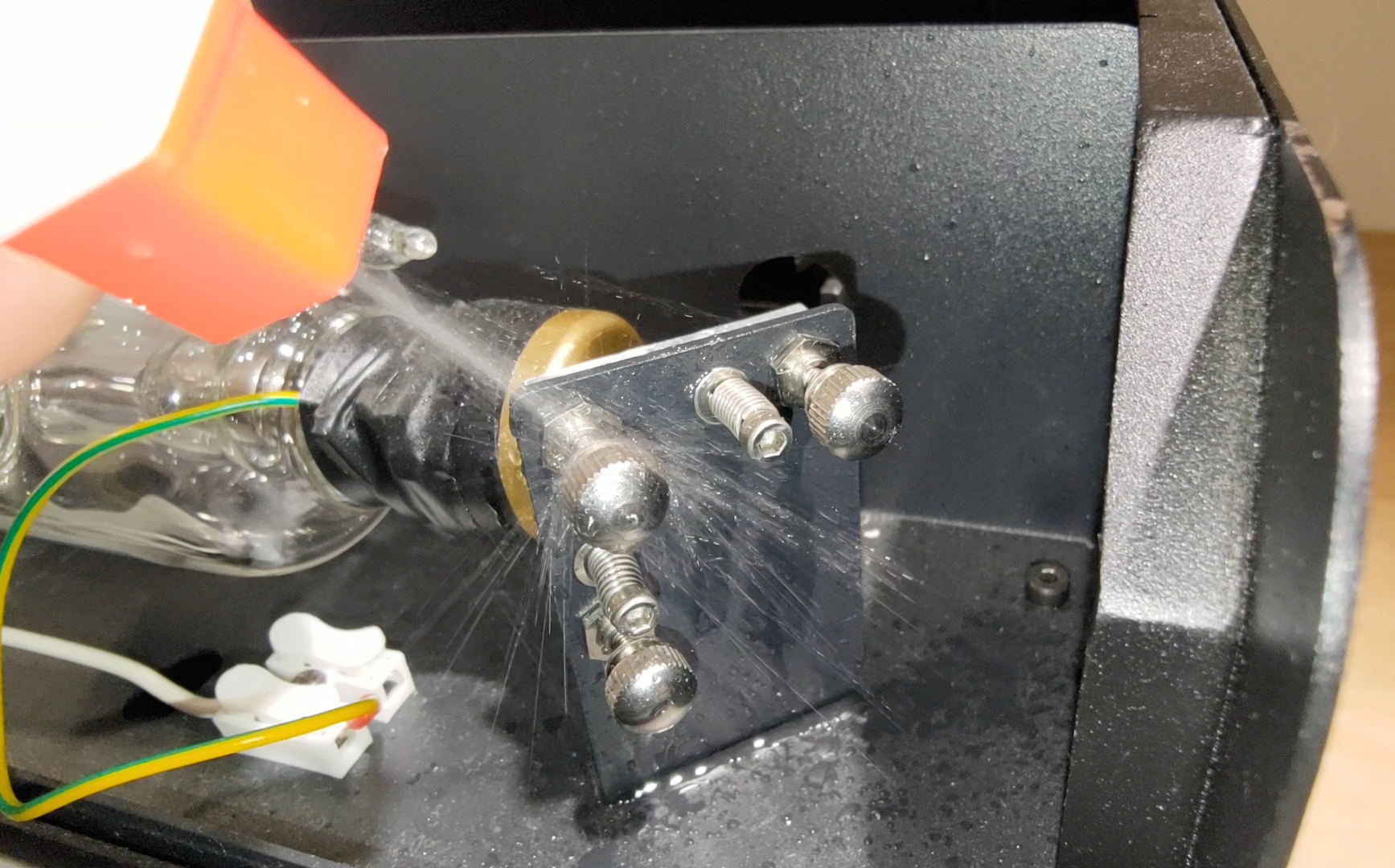

  أولاً، رش الكحول على الصواميل لإذابة الجل أو الغراء وانتظر بضع ثوانٍ.



• بعد ذلك، استخدم الكماشة لتثبيت البرغي، ثم قم بفك الصامولة باستخدام مفتاح الربط مزدوج الرأس عن طريق تدويرها عكس اتجاه عقارب الساعة.



• عرض توضيحي
  (يرجى ملاحظة أنه تم فك البراغي في الفيديو قبل التسجيل.)


• حدد موضع نقطة الليزر الحمراء، واستهدف البرغي، و اتجاه دورانه.

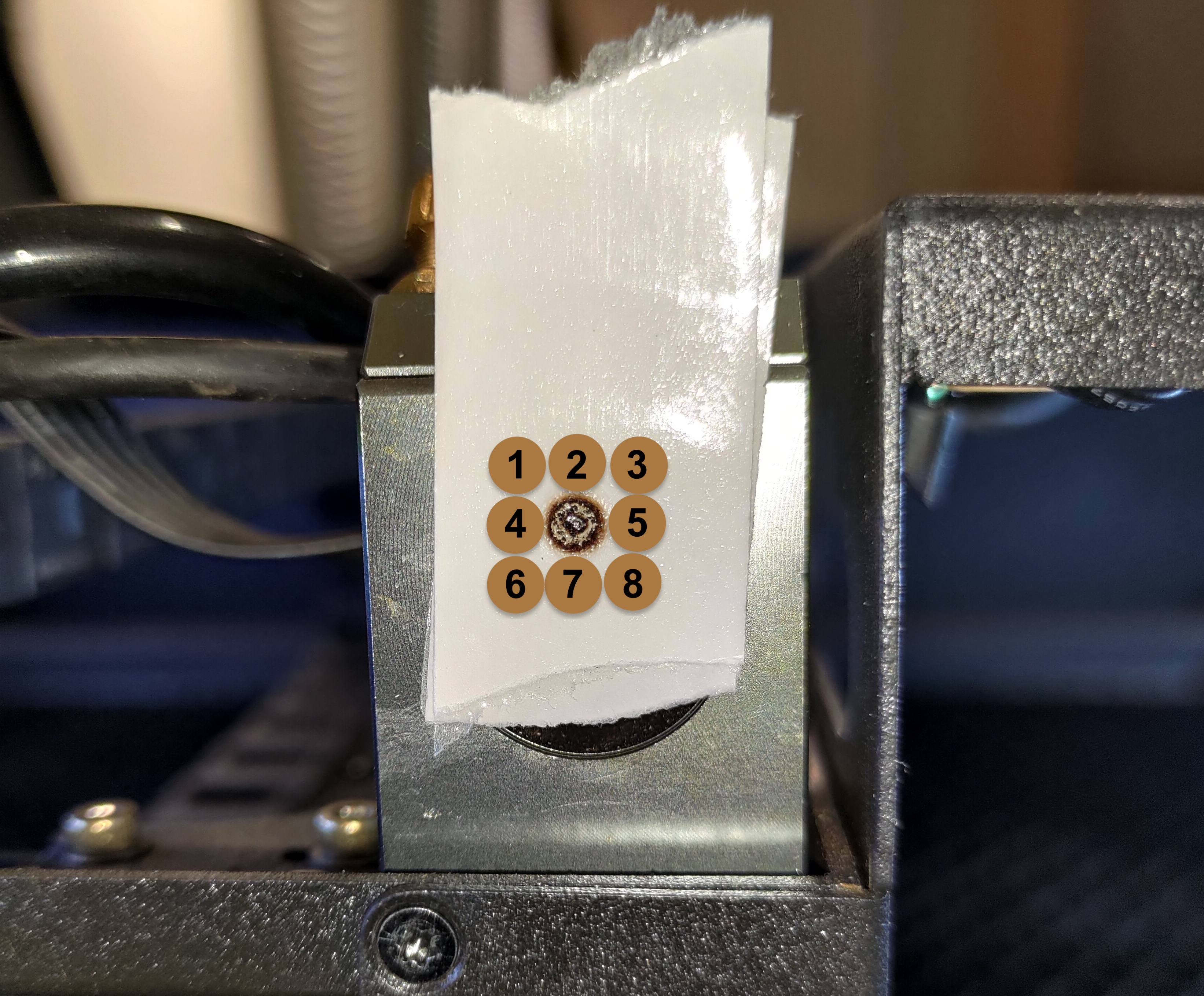

  يرجى الاطلاع على الصورة أدناه وإيجاد الرقم المشابه لموضع نقطة الليزر الحمراء الخاصة بك:

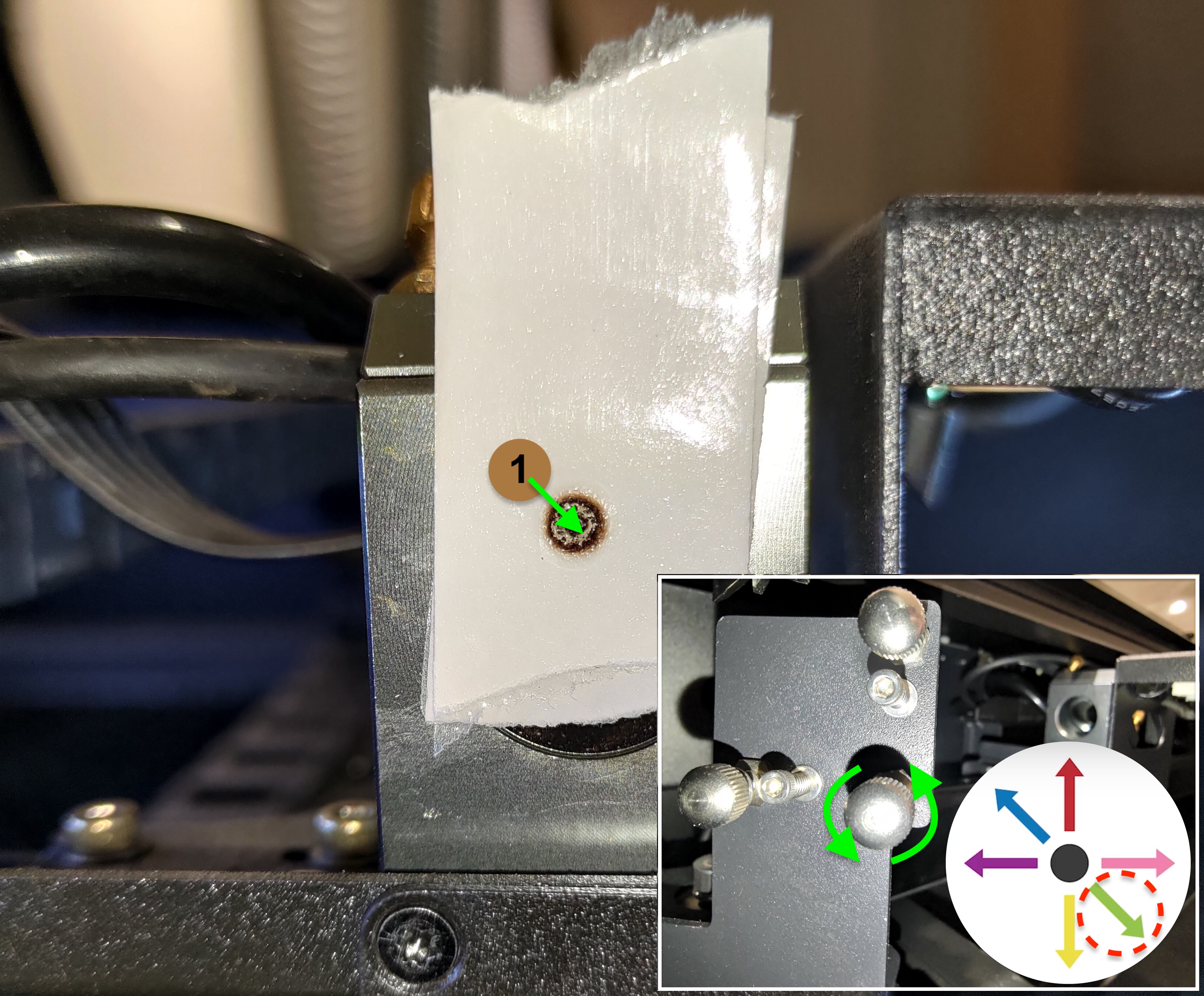

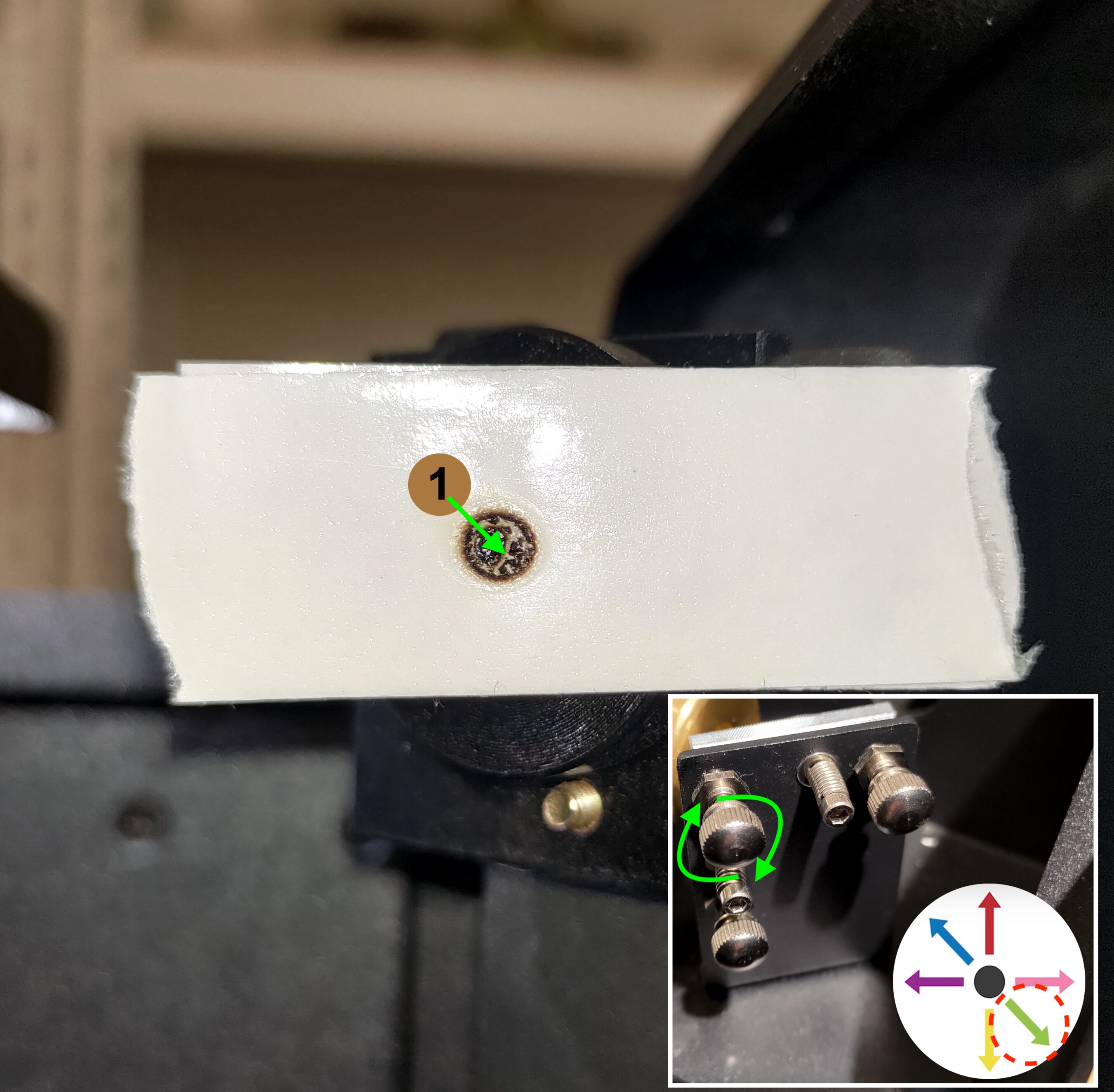

• للرقم #1:
  تحتاج نقطة الليزر الحمراء إلى الانتقال إلى أسفل اليمين للتداخل مع النقطة الأولى
  يجب تدوير البرغي العلوي الأيسر في اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.

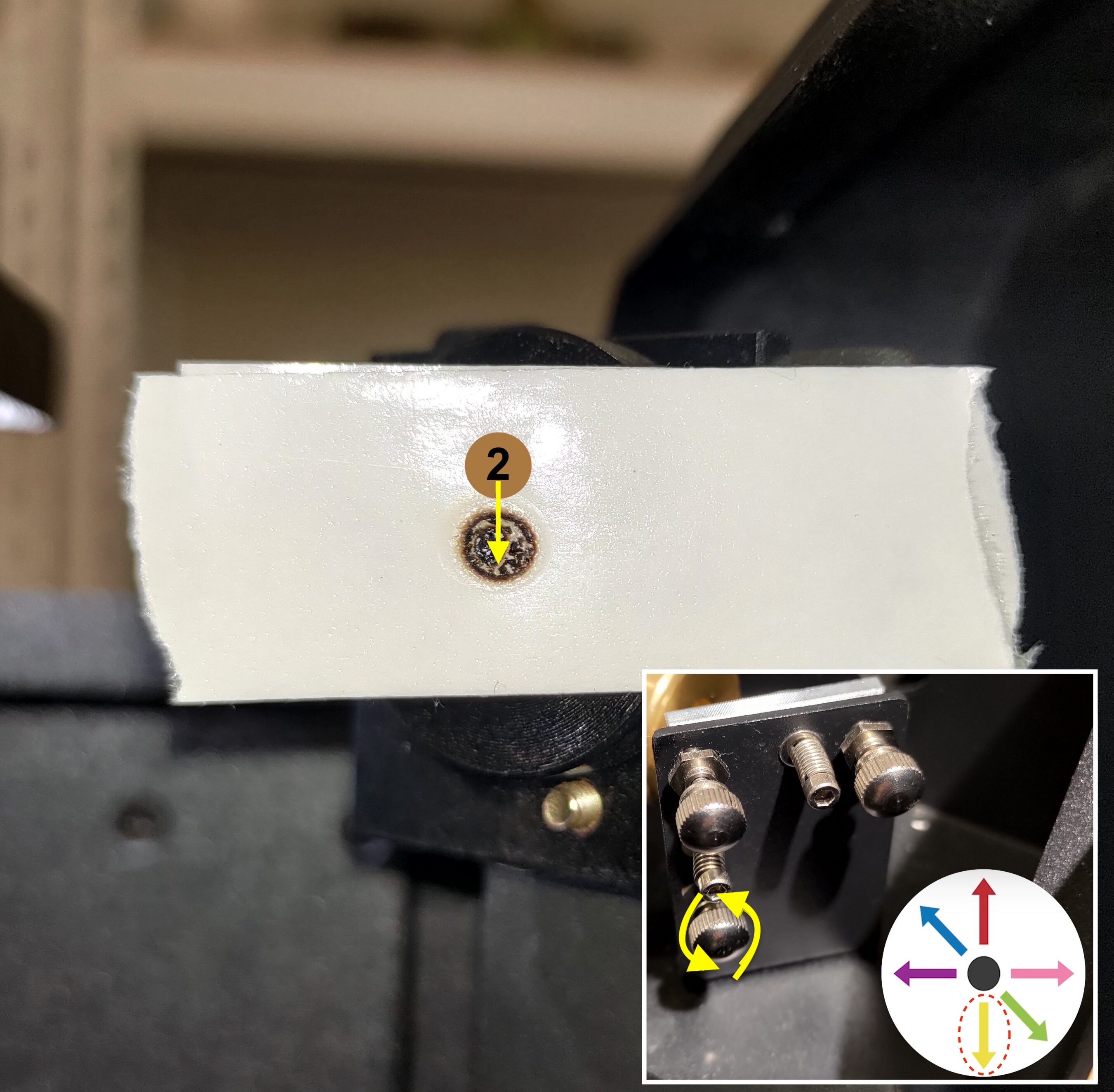

  بالنسبة للنقطة رقم #2:
  يجب أن تنتقل نقطة الليزر الحمراء مباشرةً إلى الأسفل لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي السفلي الأيسر عكس اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.

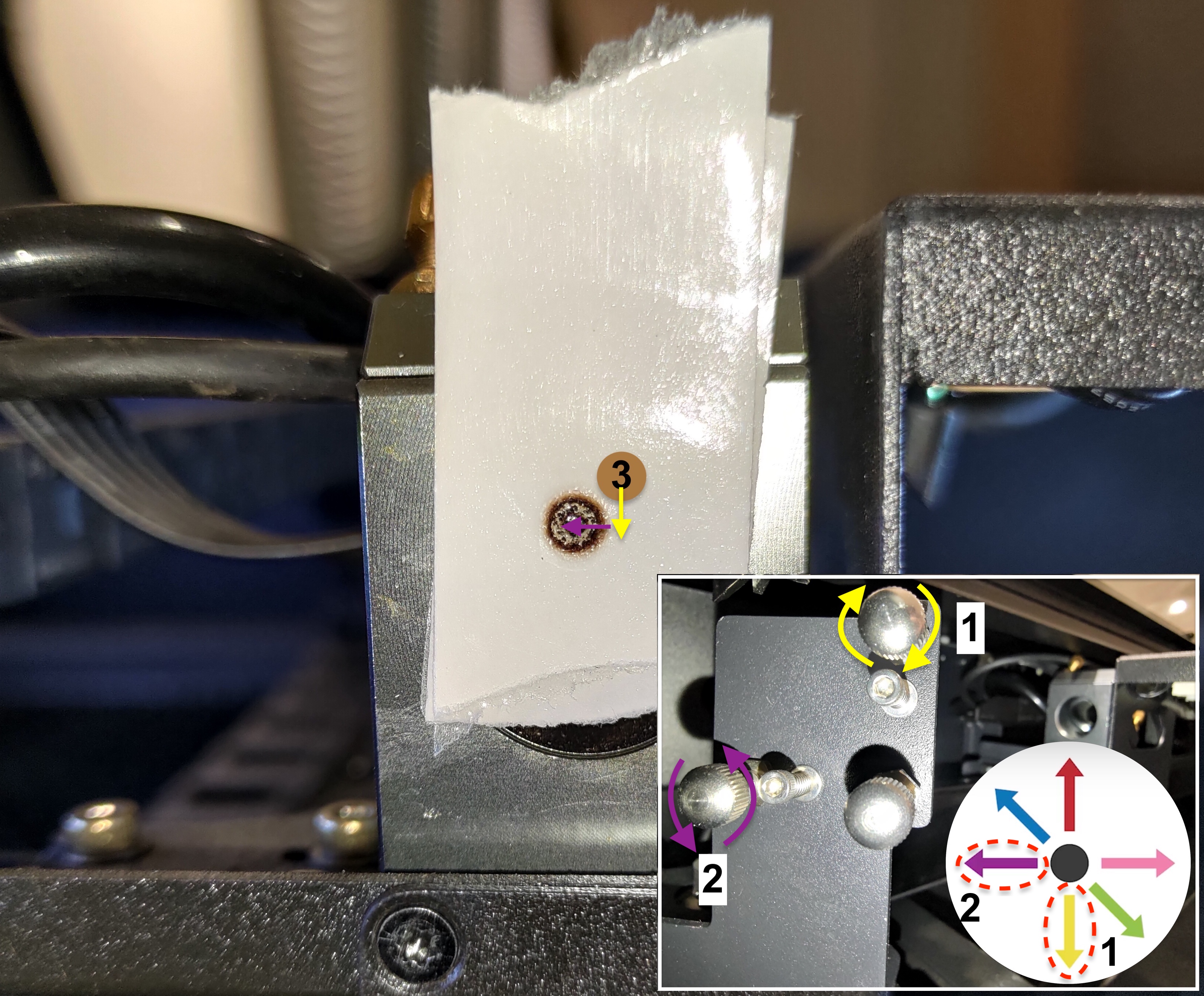

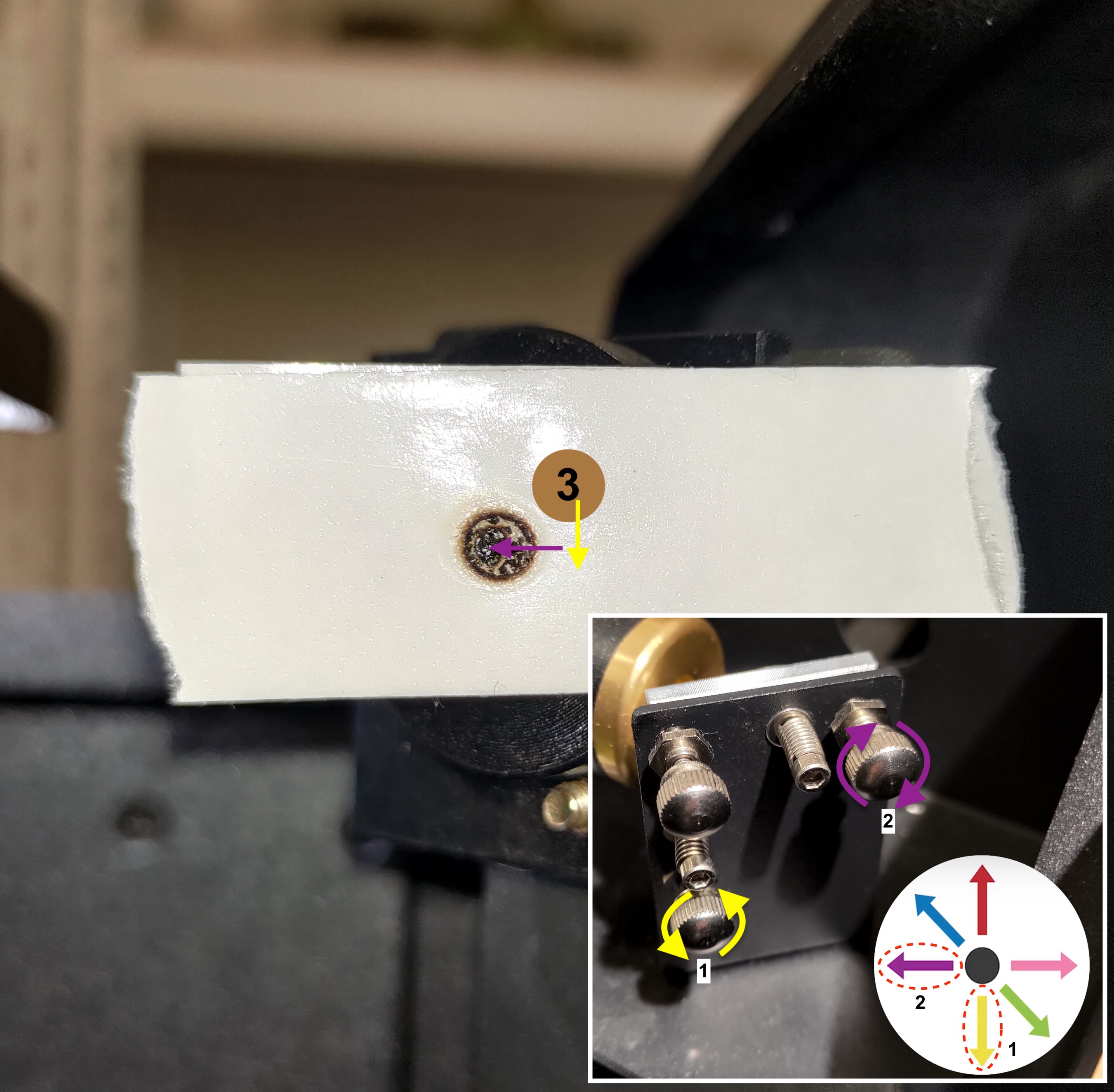

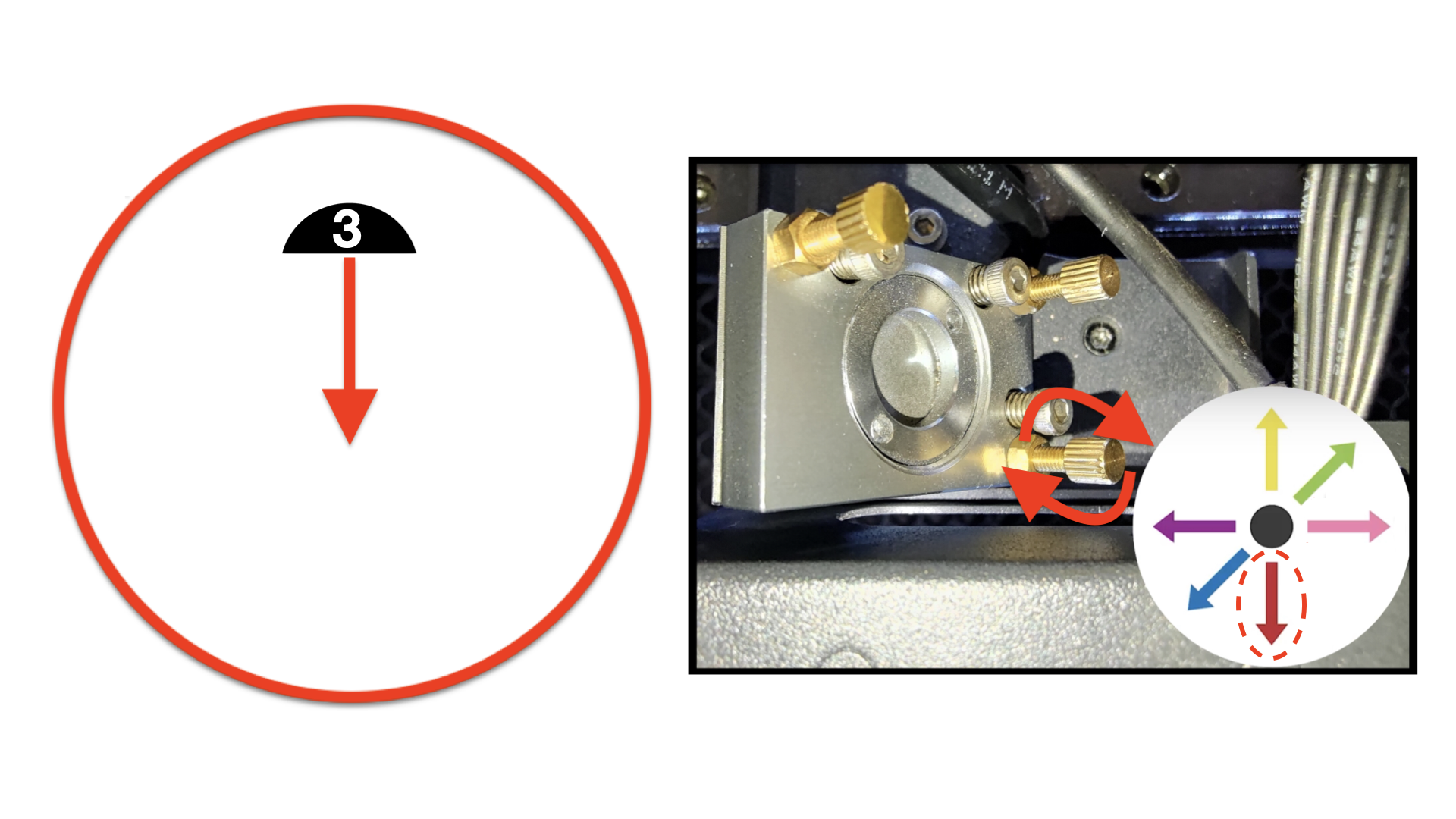

  بالنسبة للنقطة رقم #3:
  يجب أن تنتقل نقطة الليزر الحمراء إلى الأسفل أولاً ثم إلى اليسار لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي السفلي الأيسر عكس اتجاه عقارب الساعة لجعل النقطة تنتقل إلى الأسفل.
  يجب تدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة لجعل النقطة تنتقل إلى اليسار.
  يُرجى الرجوع إلى الصورة أدناه.




  بالنسبة للنقطة رقم #4:
  يجب أن تنتقل نقطة الليزر الحمراء إلى اليمين لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي العلوي الأيمن عكس اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.

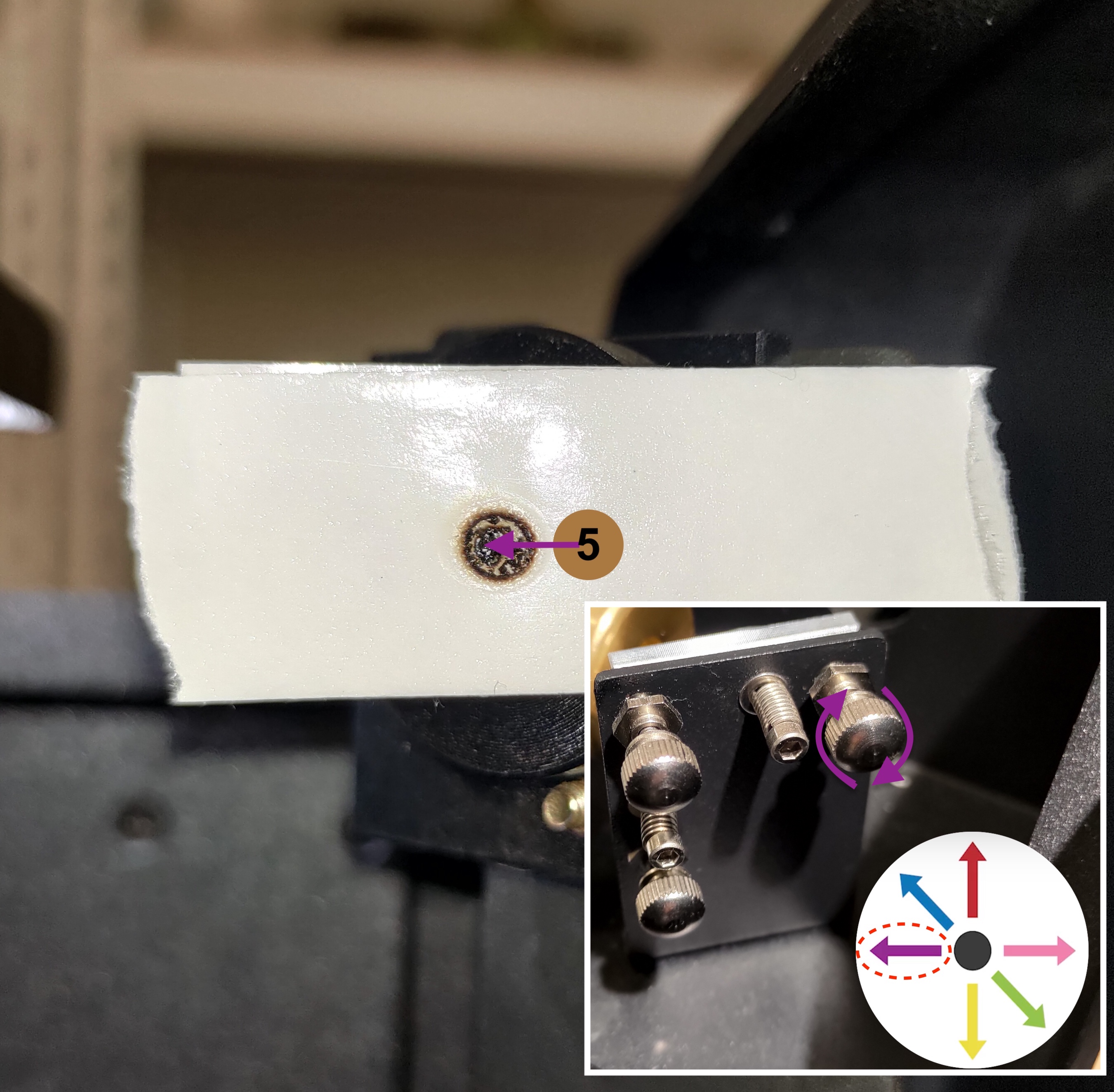

  بالنسبة للنقطة رقم #5:
  يجب أن تنتقل نقطة الليزر الحمراء إلى اليسار لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.

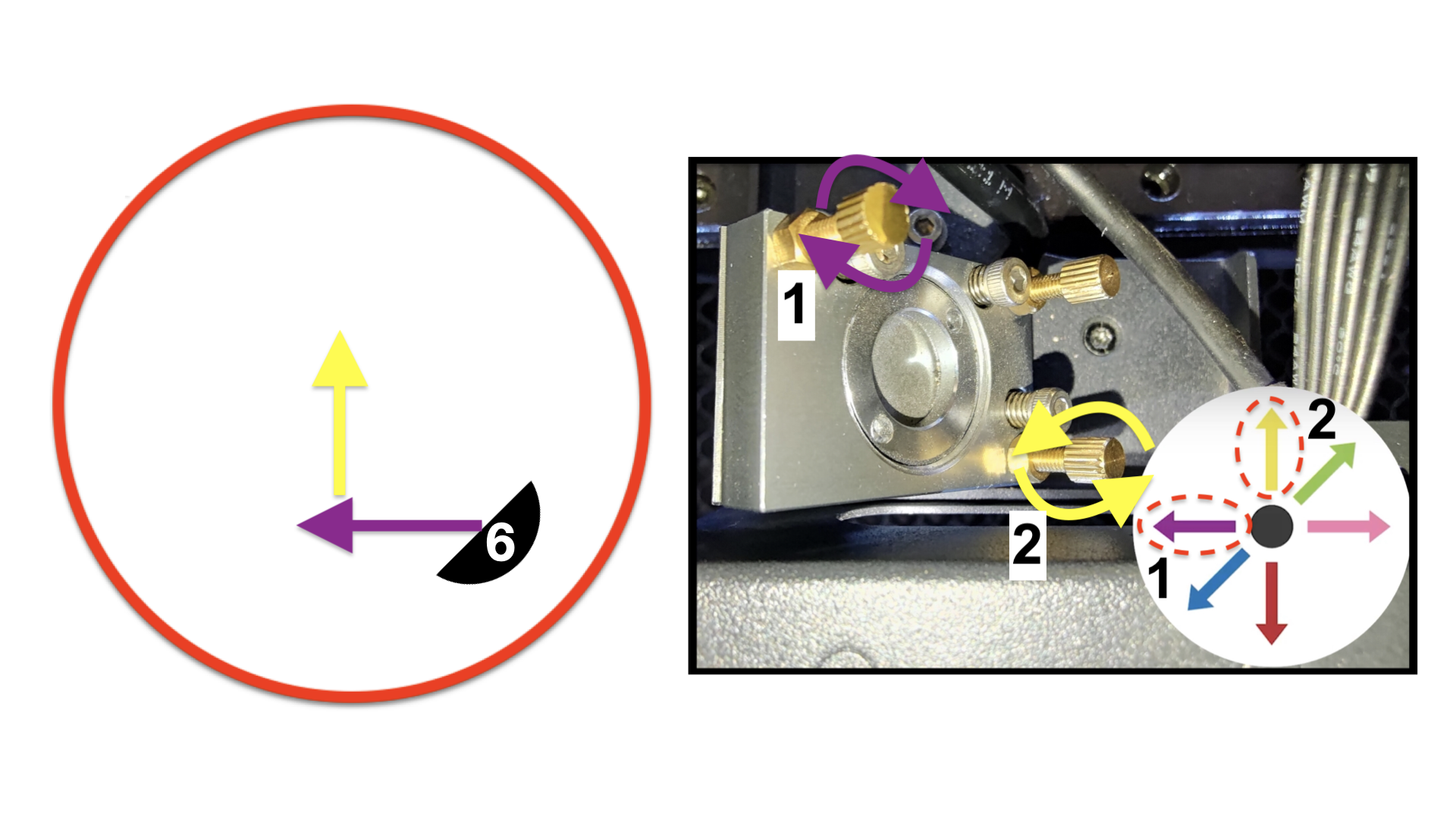

  بالنسبة للنقطة رقم #6:
  يجب أن تنتقل نقطة الليزر الحمراء إلى اليمين أولاً ثم إلى الأعلى لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي العلوي الأيمن عكس اتجاه عقارب الساعة لجعل النقطة تنتقل إلى اليمين.
  يجب تدوير البرغي السفلي الأيسر في اتجاه عقارب الساعة لجعل النقطة تنتقل إلى الأعلى.
  يُرجى الرجوع إلى الصورة أدناه.

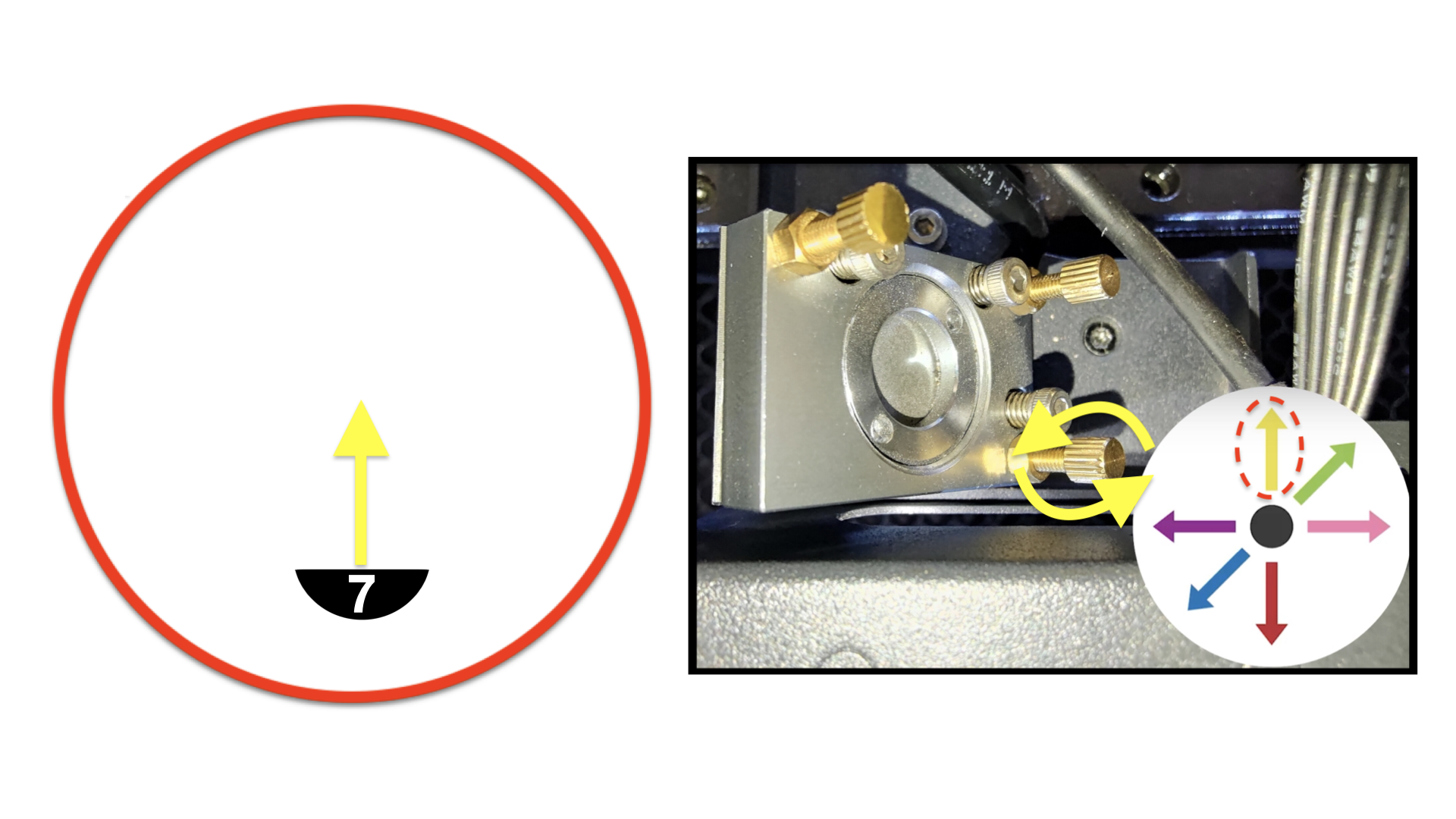

  بالنسبة للنقطة رقم #7:
  يجب أن تتجه نقطة الليزر الحمراء مباشرة إلى الأعلى لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي السفلي الأيسر في اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.

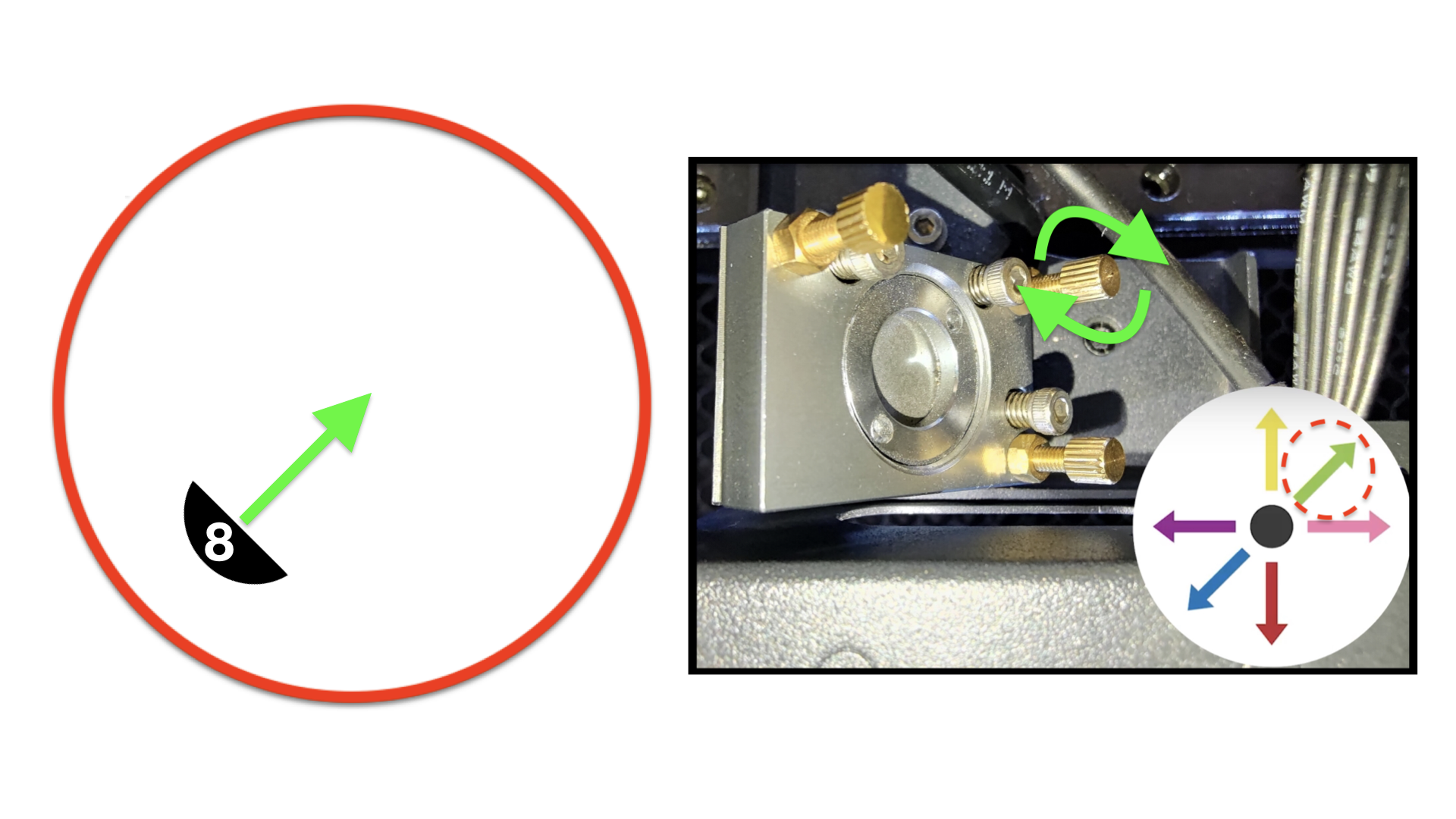

  بالنسبة للنقطة #8:
  يجب أن تتجه نقطة الليزر الحمراء إلى أعلى اليسار لتتداخل مع النقطة الأولى
  يجب تدوير البرغي العلوي الأيسر عكس اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.



• يرجى إحكام ربط الصامولة بعد ضبط البرغي عن طريق تدويره في اتجاه عقارب الساعة.

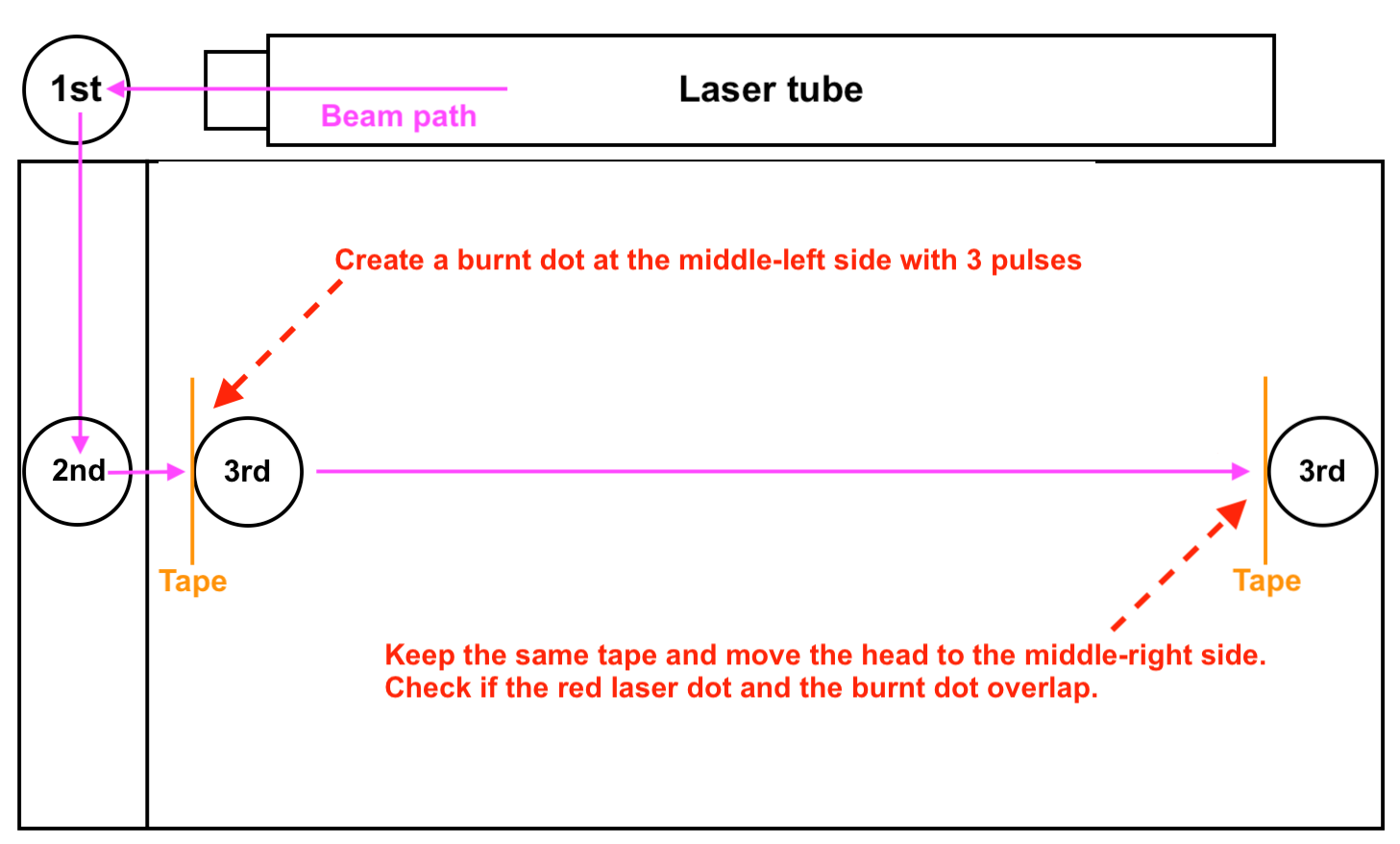

نظرة عامة على الخطوة:

الخطوات التفصيلية:

1. قم بإزالة الشريط اللاصق وضع شريطًا لاصقًا جديدًا ذا طبقتين على مدخل المرآة الثالثة.
2. حرك رأس الليزر إلى الجانب الأيسر الأوسط.
3. أغلق الباب وقم بإطلاق 3 نبضات.
4. تحقق بصريًا من تطابق الليزر الأحمر والعلامة المحترقة.

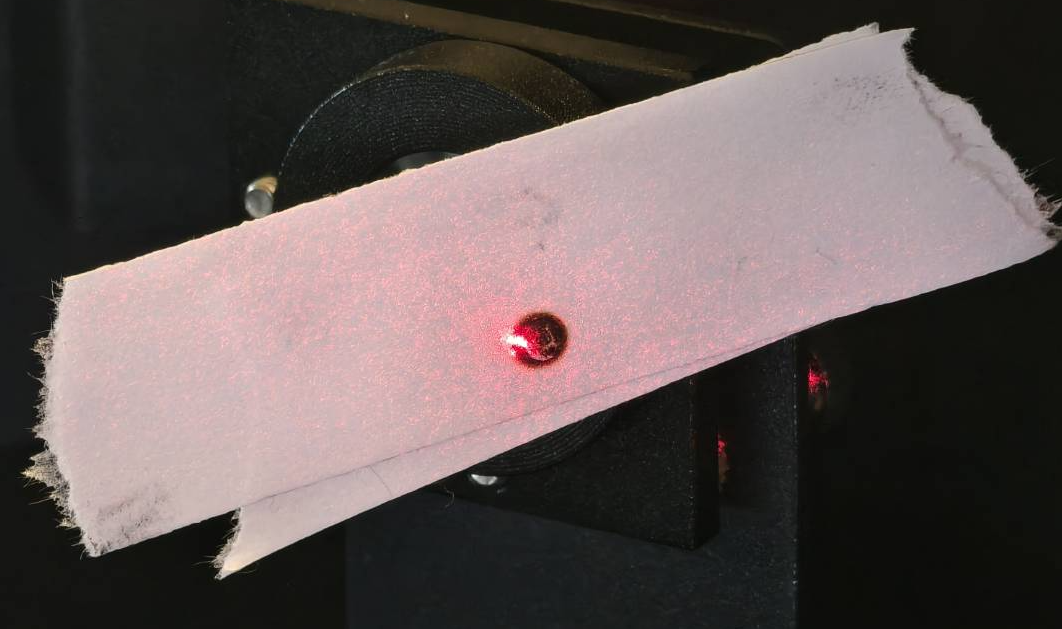

مثال جيد - متطابق

مثال سيء - غير متطابق

• نتيجة جيدة - متداخلة >> الخطوة 10

• نتيجة سيئة - غير متداخلة >> الخطوة 9.1

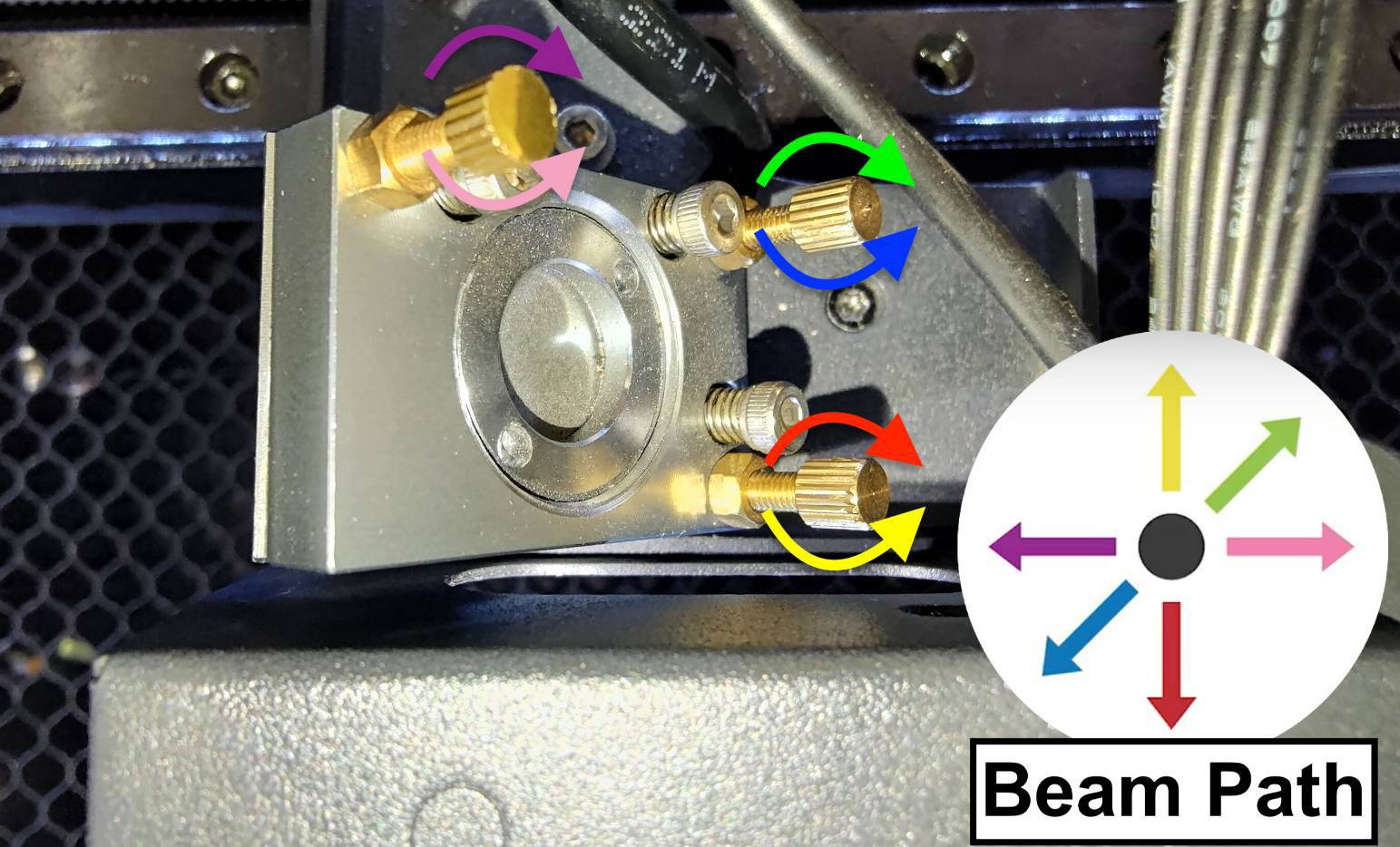

• توجد ثلاثة براغٍ على المرآة الثانية، وتدويرها في اتجاه عقارب الساعة أو عكسه سيغير مسار الشعاع، مما يعني أن موضع نقطة الليزر الحمراء سيتغير.

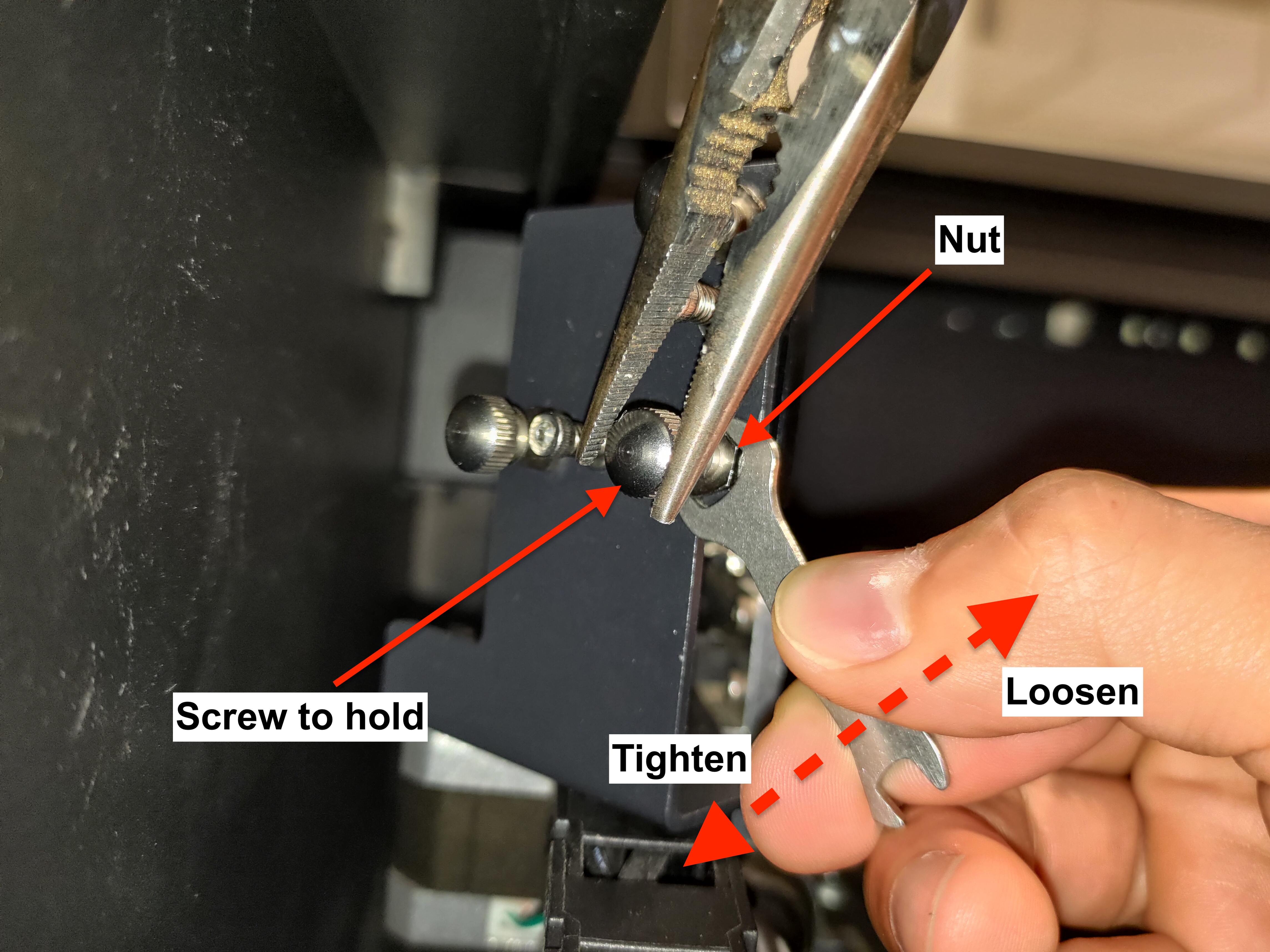

• يرجى تعلم كيفية فك الصامولة بشكل صحيح.

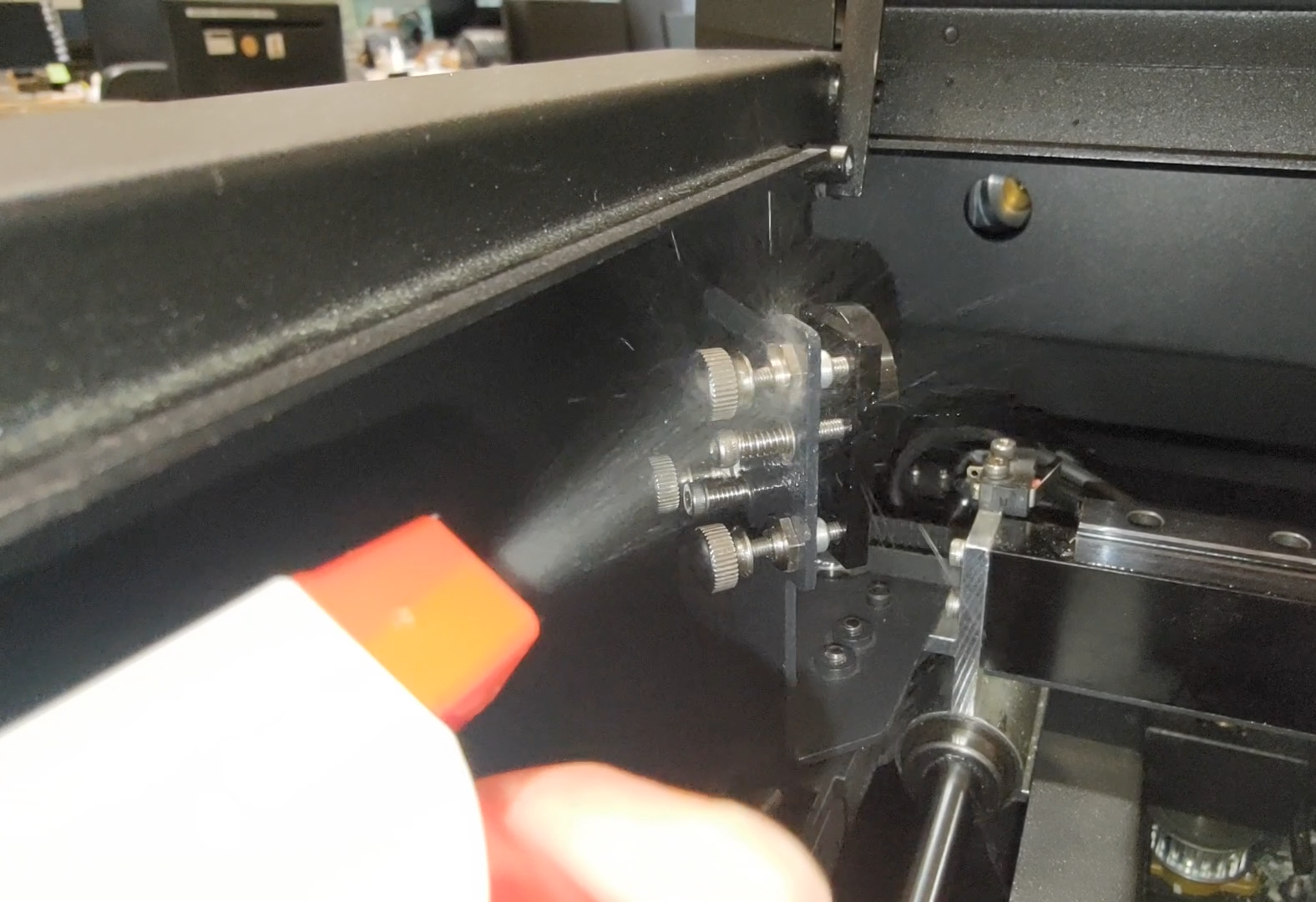

  أولاً، رش الكحول على الصواميل لإذابة الجل أو الغراء وانتظر بضع ثوانٍ.




• بعد ذلك، استخدم الكماشة للإمساك بالبرغي، ثم قم بفك الصامولة باستخدام مفتاح الربط مزدوج الرأس عن طريق تدويرها عكس اتجاه عقارب الساعة.





• عرض توضيحي
  (يرجى ملاحظة أنه تم فك البراغي في الفيديو قبل التسجيل.)


• حدد موضع نقطة الليزر الحمراء، واستهدف البرغي، و اتجاه دورانه.

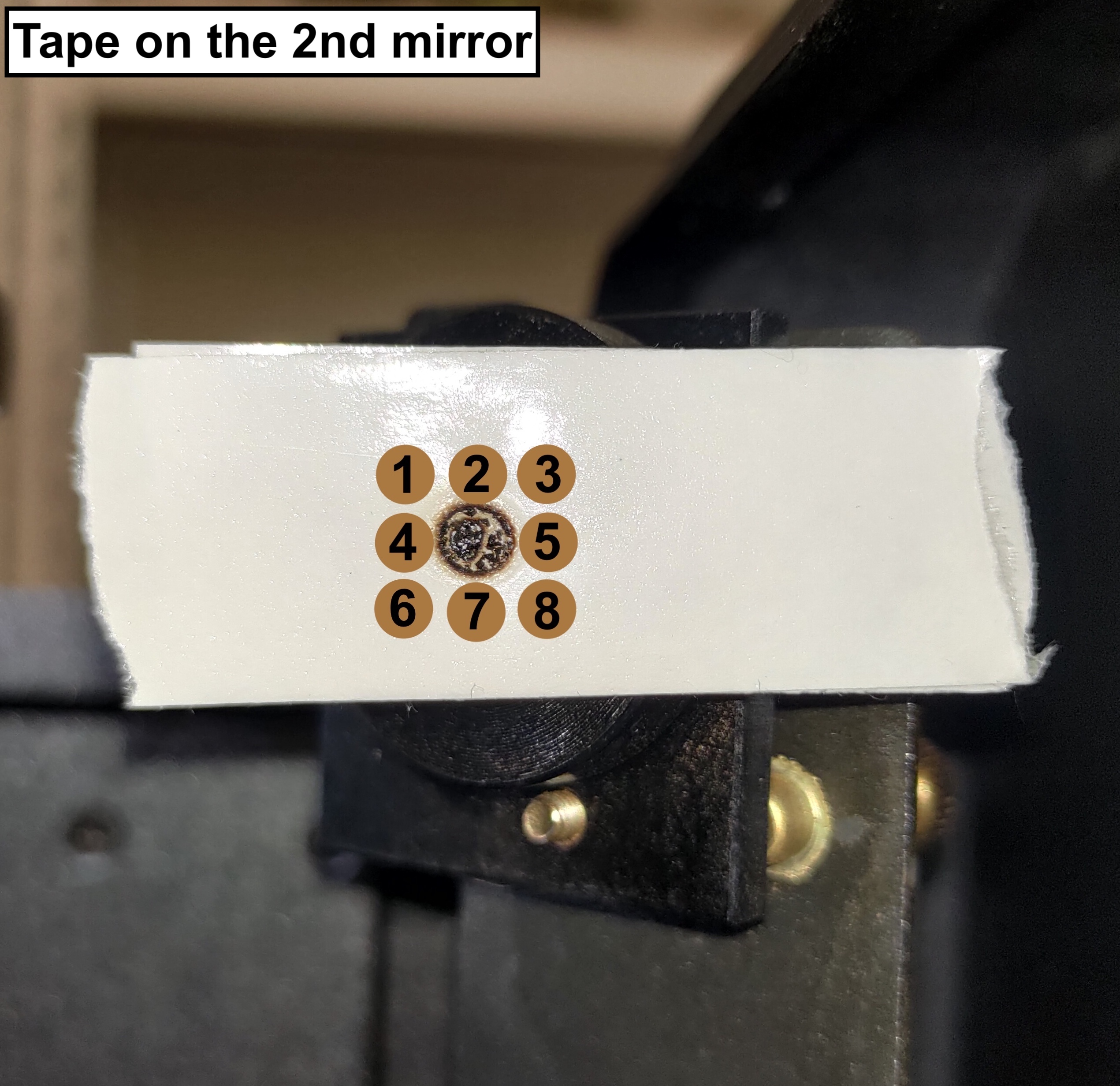

  يرجى مراجعة الصورة أدناه والعثور على الرقم المشابه لموضع نقطة الليزر الحمراء لديك.

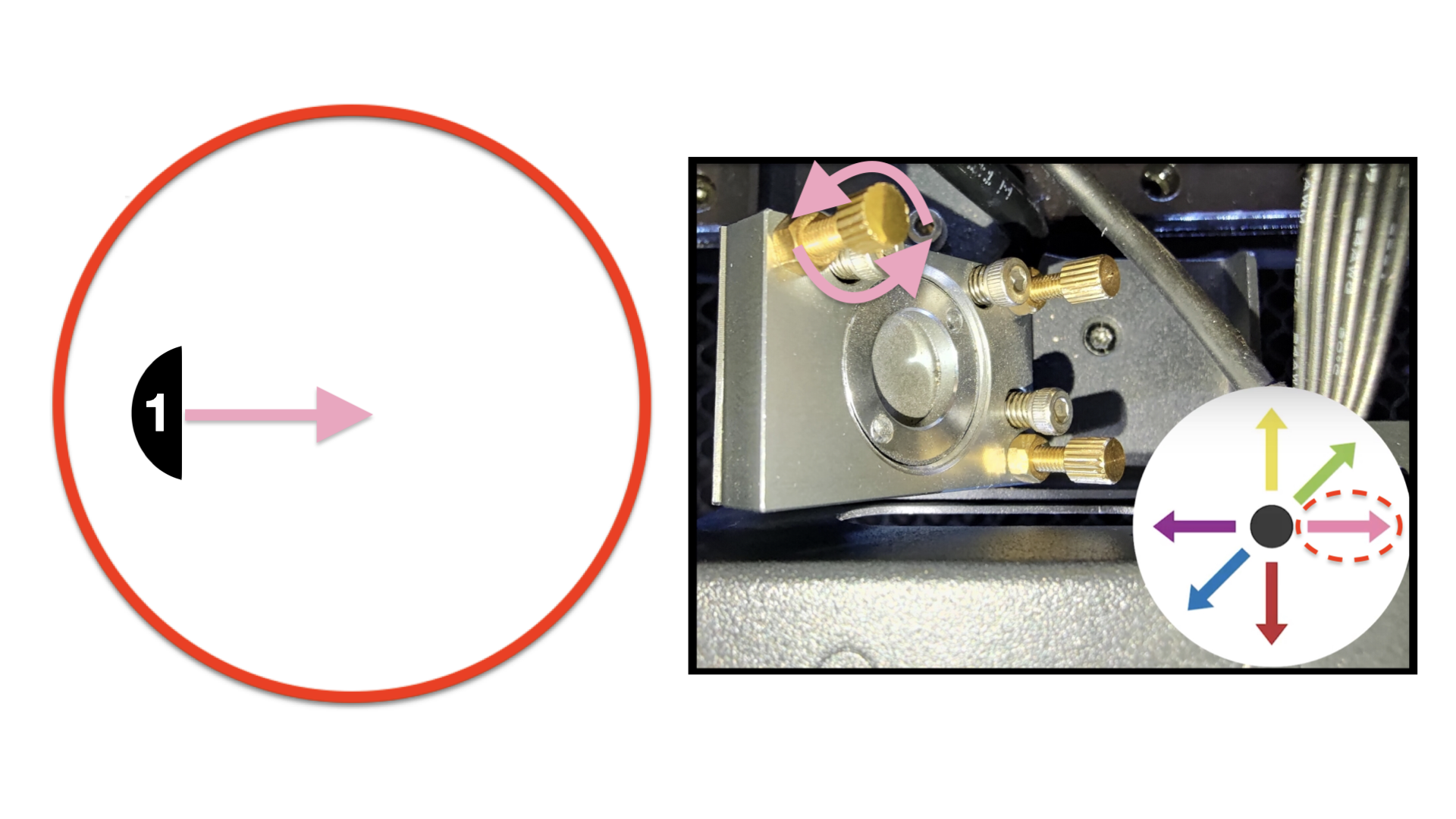

• للرقم #1:
  يجب أن تنتقل نقطة الليزر الحمراء إلى اليمين والأسفل لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي السفلي الأيمن عكس اتجاه عقارب الساعة.
  يُرجى الرجوع إلى الصورة أدناه.





  بالنسبة للنقطة رقم #2:
  يجب أن تنتقل نقطة الليزر الحمراء مباشرة إلى الأسفل لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.





  بالنسبة للنقطة رقم #3:
  يجب أن تنتقل نقطة الليزر الحمراء إلى الأسفل أولاً ثم إلى اليسار لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة لجعل النقطة تنتقل إلى الأسفل.
  يجب تدوير البرغي السفلي الأيسر عكس اتجاه عقارب الساعة لجعل النقطة تنتقل إلى اليسار.
  يُرجى الرجوع إلى الصورة أدناه.





  بالنسبة للنقطة رقم #4:
  يجب أن تنتقل نقطة الليزر الحمراء إلى اليمين لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي السفلي الأيسر في اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.

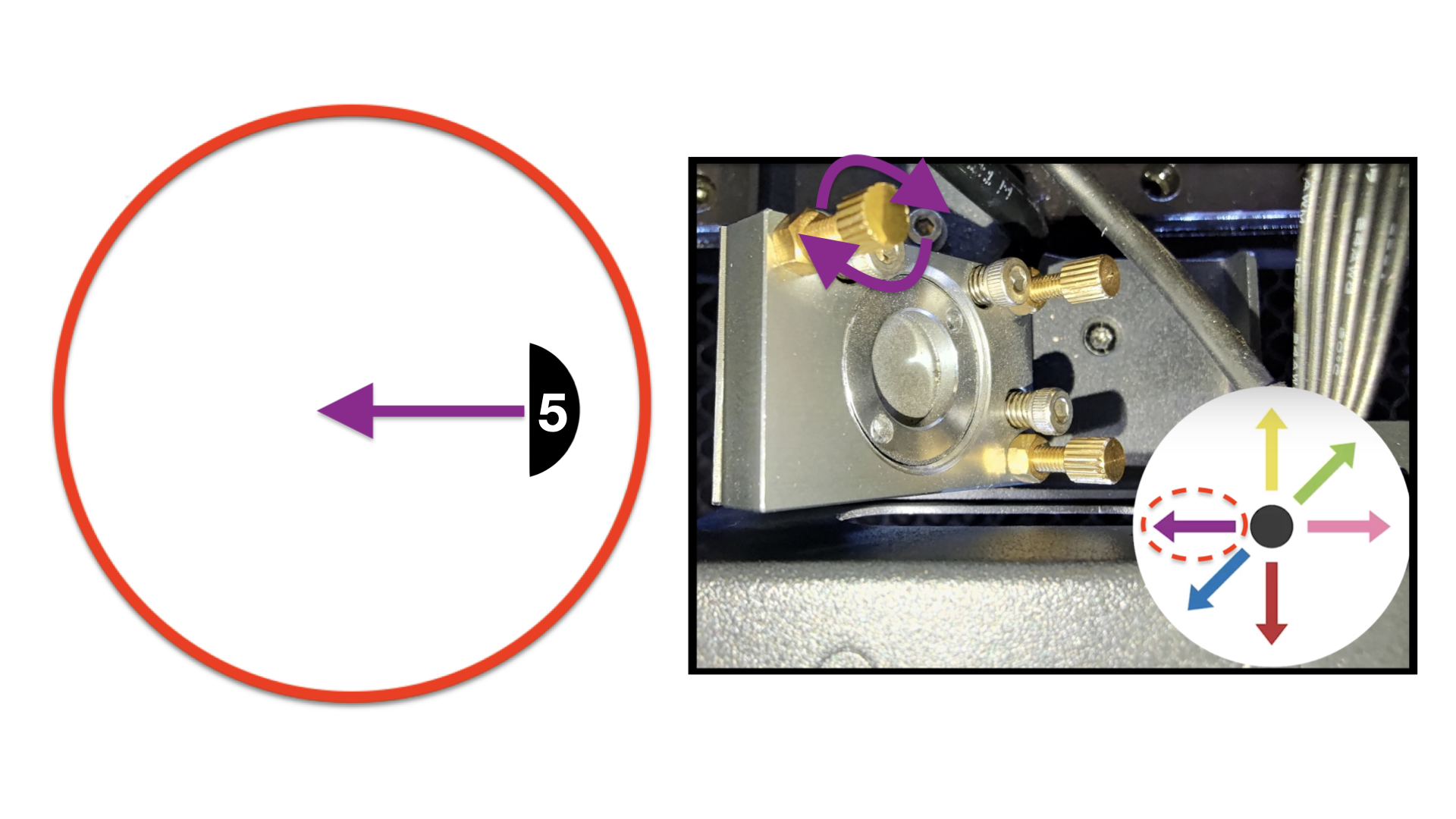

  بالنسبة للنقطة رقم #5:
  يجب أن تتحرك نقطة الليزر الحمراء إلى اليسار لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي السفلي الأيسر عكس اتجاه عقارب الساعة.
  يُرجى الرجوع إلى الصورة أدناه.

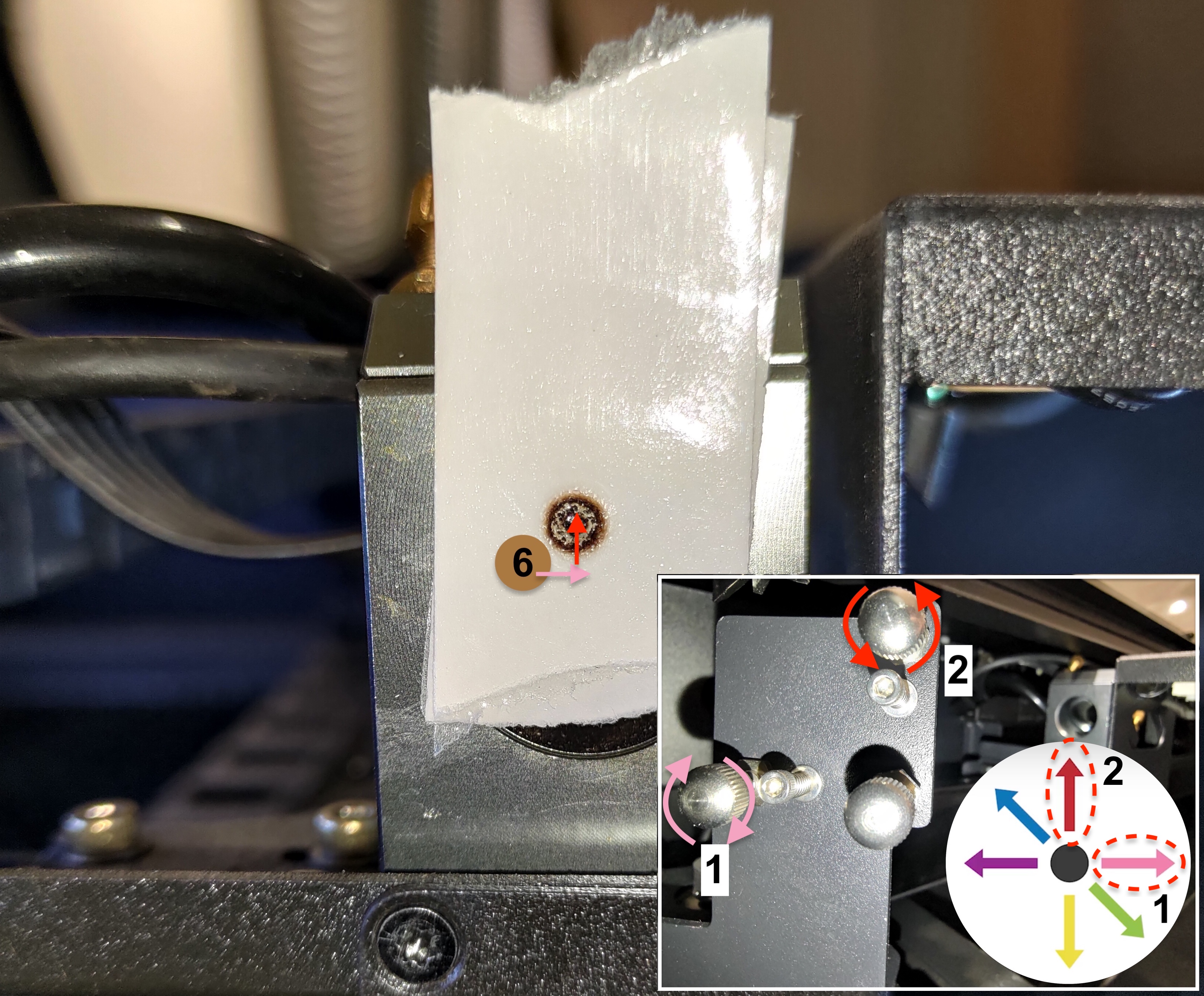

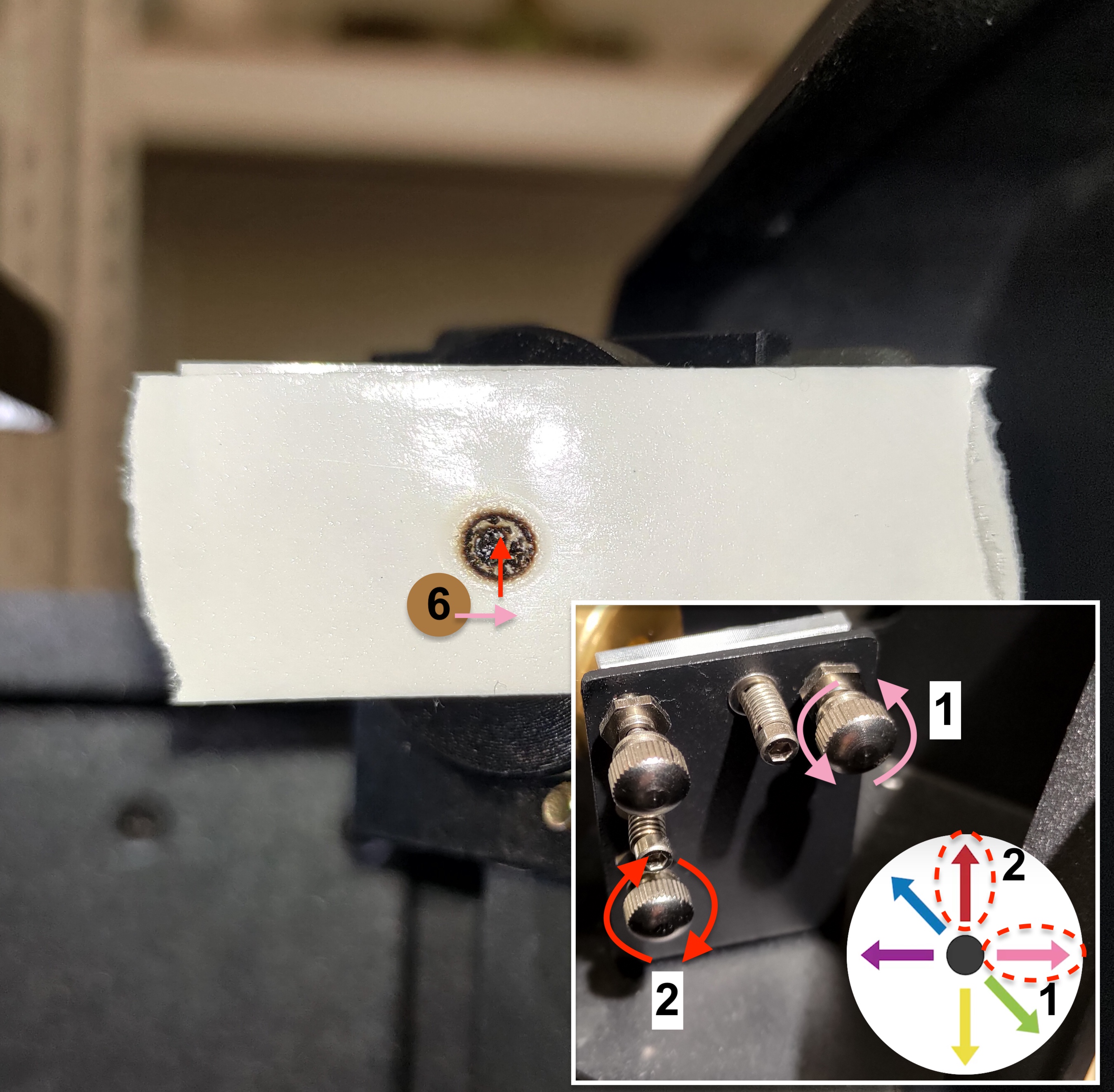

  بالنسبة للنقطة رقم #6:
  يجب أن تتحرك نقطة الليزر الحمراء يجب أن تتحرك النقطة إلى اليمين أولاً ثم إلى الأعلى لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي السفلي الأيسر في اتجاه عقارب الساعة لجعل النقطة تنتقل إلى اليمين.
  يجب تدوير البرغي العلوي الأيمن عكس اتجاه عقارب الساعة لجعل النقطة تنتقل إلى الأعلى.
  يُرجى الرجوع إلى الصورة أدناه.

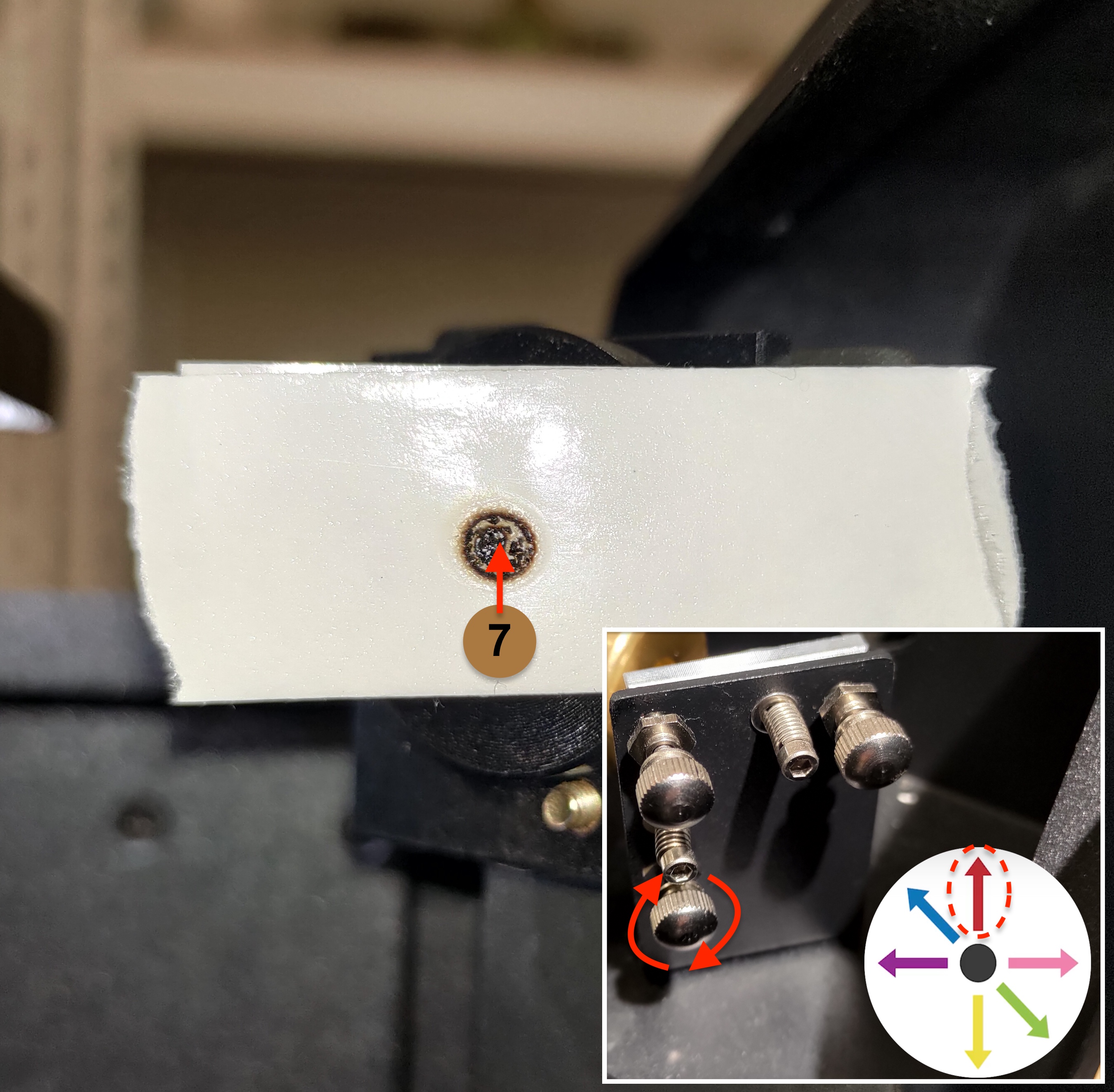

  بالنسبة للنقطة رقم #7:
  يجب أن تتجه نقطة الليزر الحمراء مباشرة إلى الأعلى لتتداخل مع النقطة الأولى.
  يجب تدوير البرغي العلوي الأيمن عكس اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.

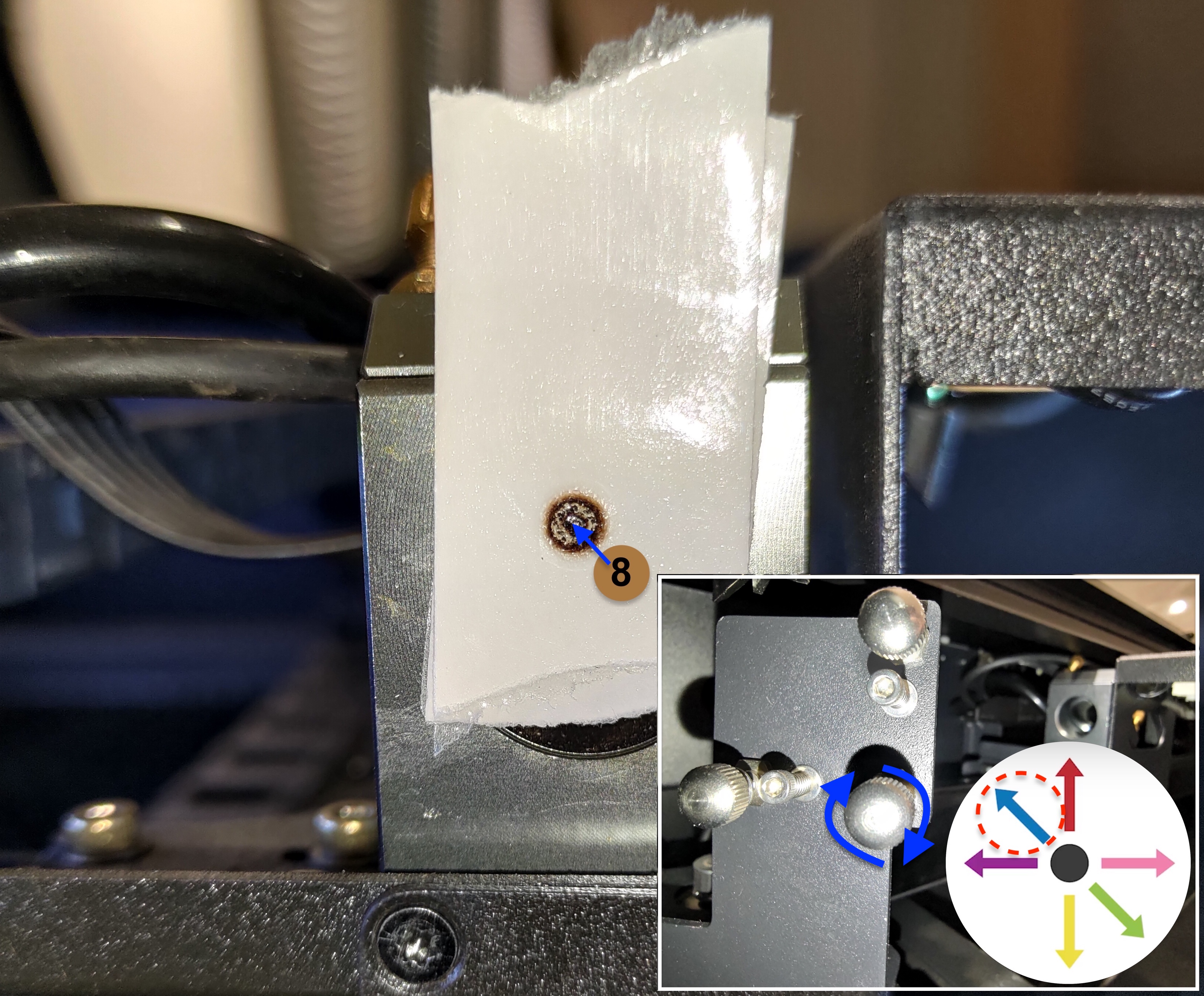

  بالنسبة للنقطة #8:
  يجب أن تتجه نقطة الليزر الحمراء إلى أعلى اليسار لتتداخل مع النقطة الأولى
  يجب تدوير البرغي السفلي الأيمن في اتجاه عقارب الساعة. يُرجى الرجوع إلى الصورة أدناه.





• يُرجى إحكام ربط الصامولة بعد ضبط البرغي عن طريق تدويرها في اتجاه عقارب الساعة.

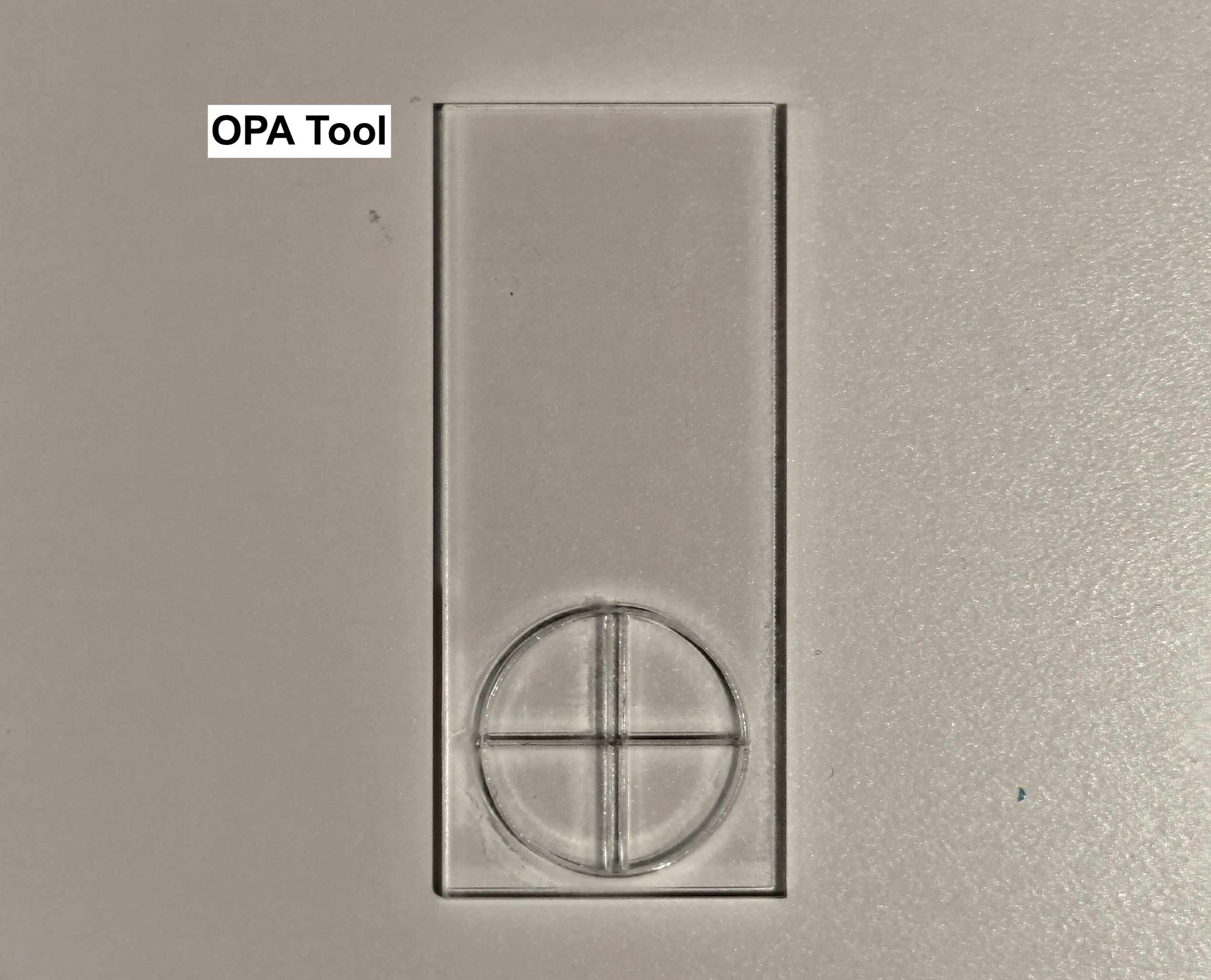

• يُرجى استخدام الرابط لتنزيل الملف واستخدام لوح أكريليك شفاف بسمك 3 مم للنقش والقطع.

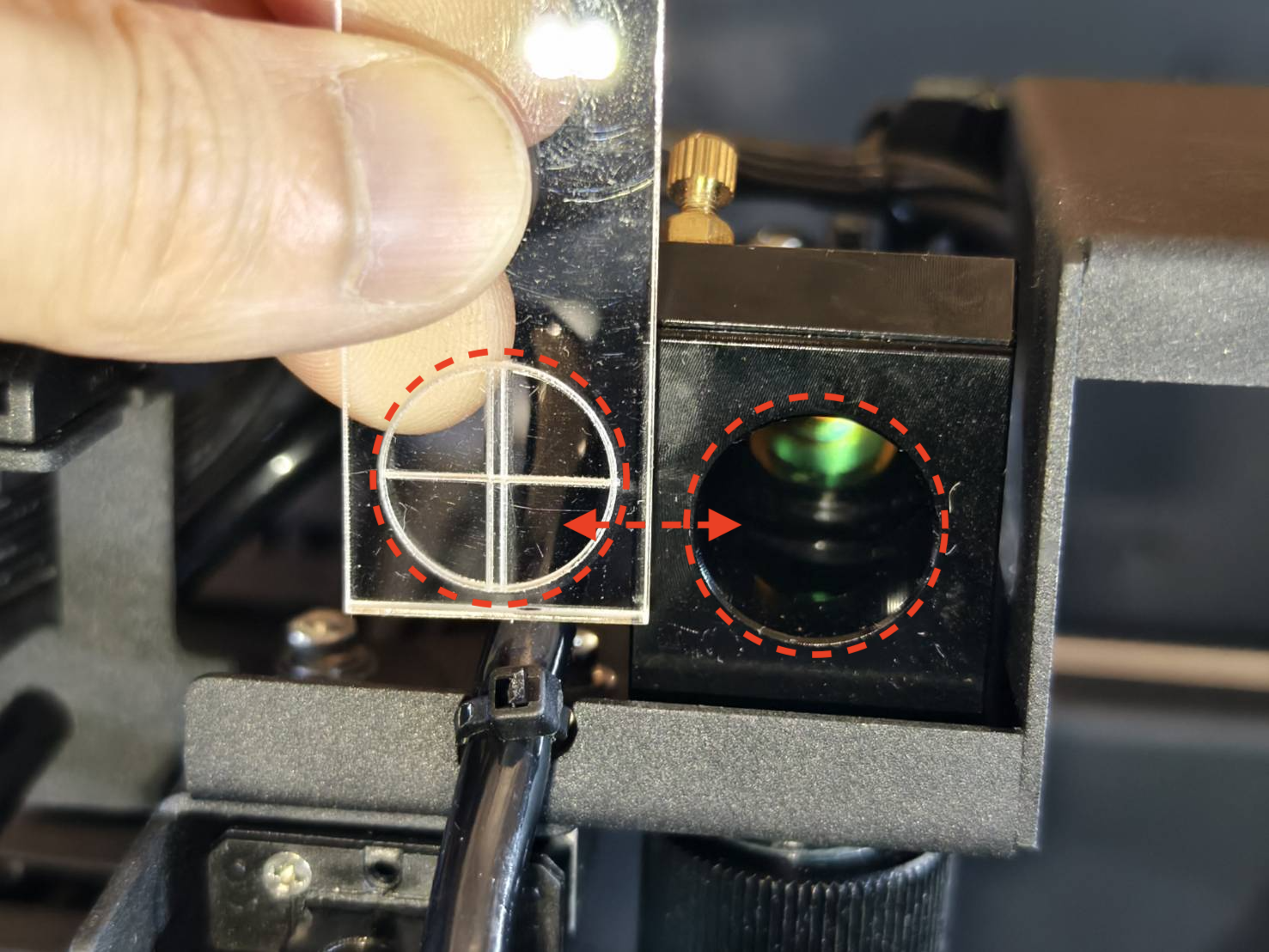

• ستتطابق دائرة الأداة مع المدخل كما هو موضح في الصورة أدناه.

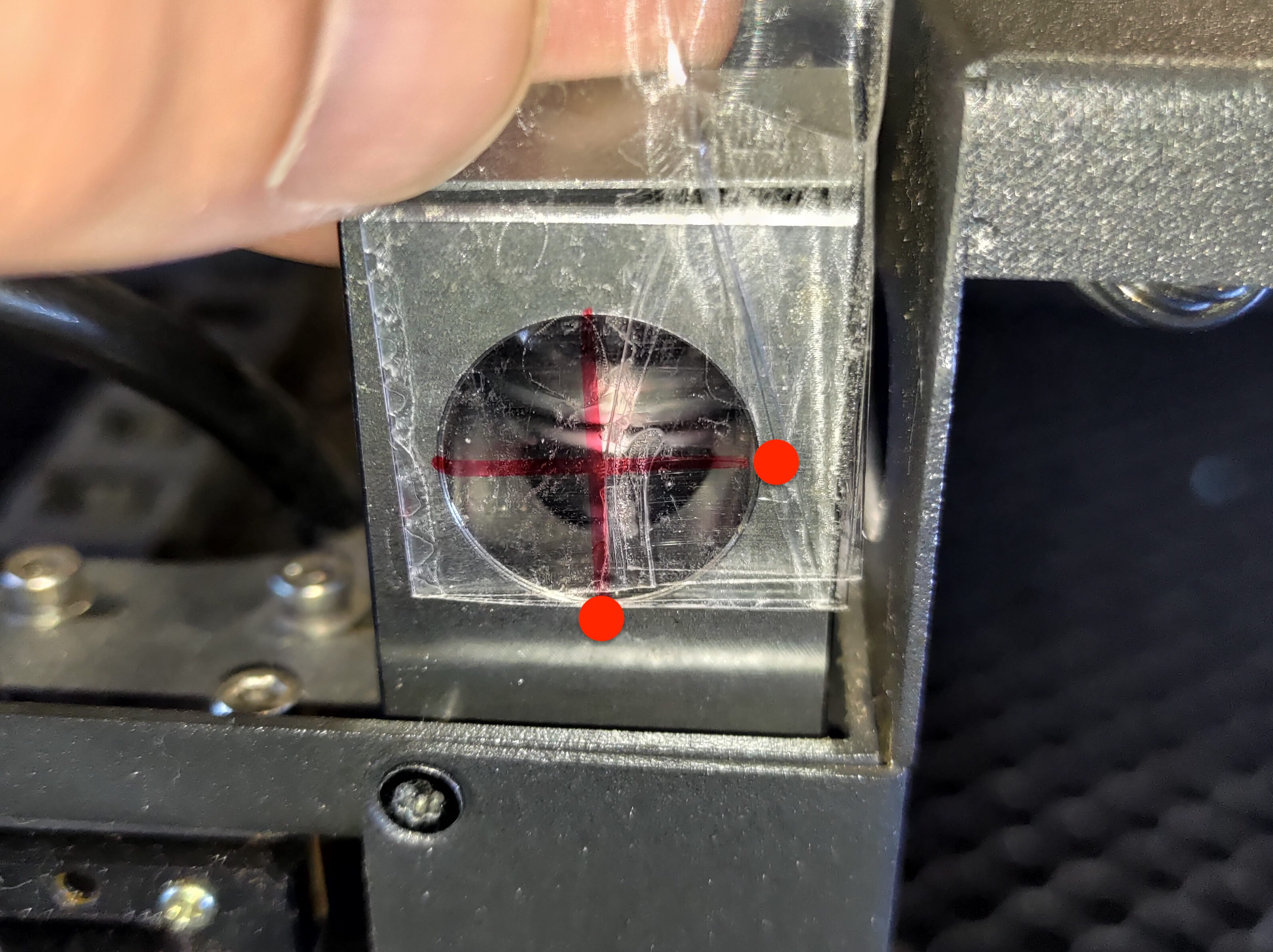

• إذا لم يتمكن جهازك من القطع عبر أي منطقة من سطح العمل، فعليك صنع أداة مؤقتة.

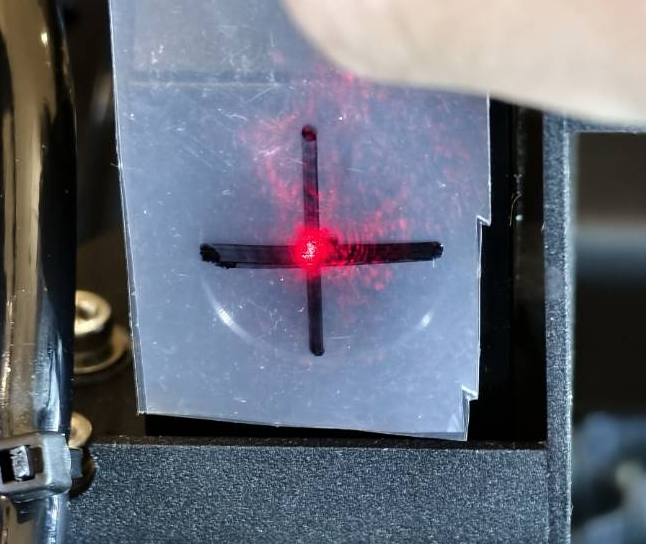

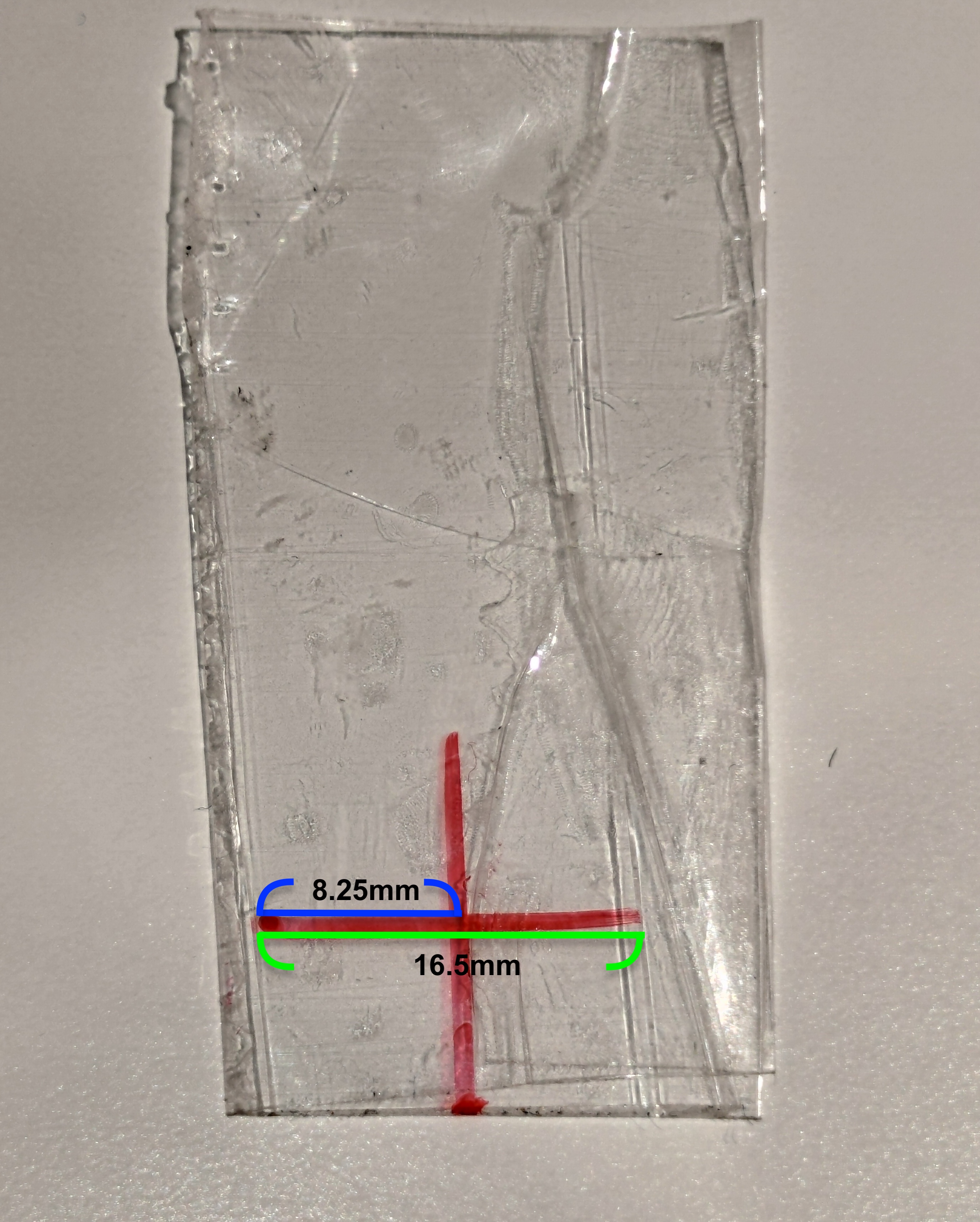

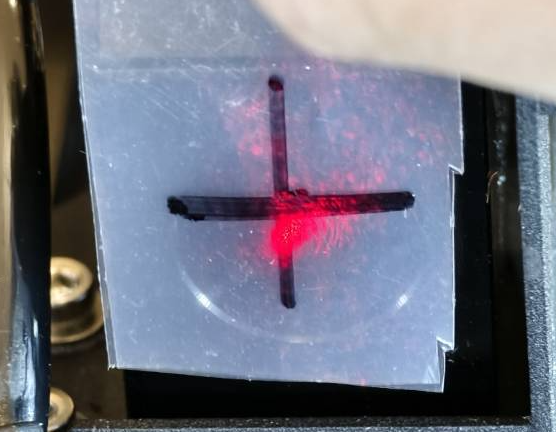

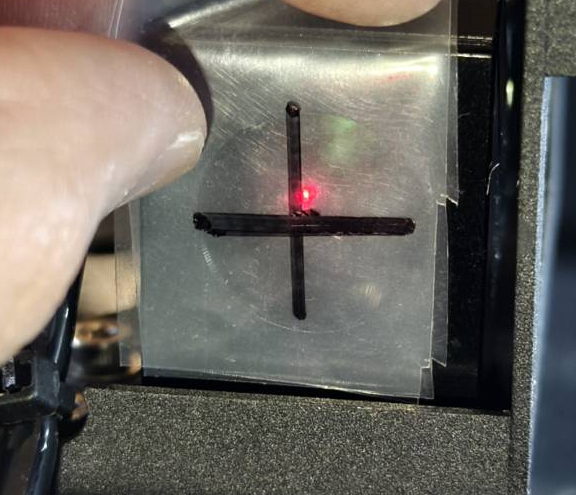

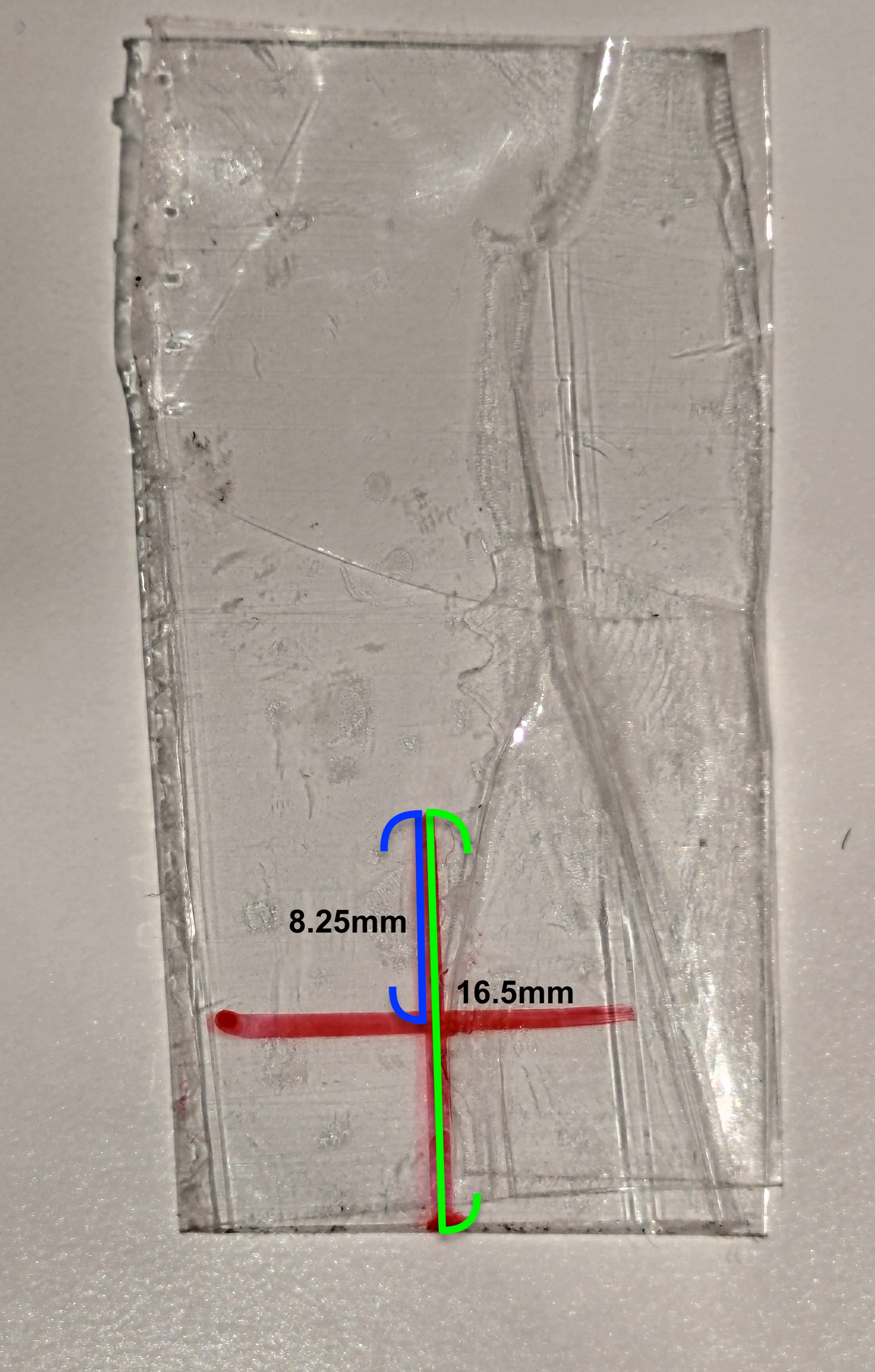

  استخدم قطعة من الشريط اللاصق الشفاف وقم بطيها لتغطية الجزء اللاصق.

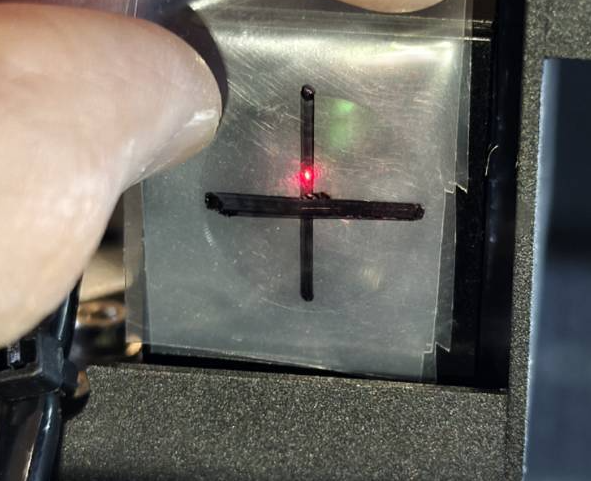

  ارسم خطين كما هو موضح في الصور أدناه.



• سيكون مركز الخطوط على الشريط هو مركز الفتحة الدائرية.
  (يُنصح بوضع علامتين كالنقاط الحمراء في الصورة أدناه لمحاذاة الخطوط على الشريط.)


• بعد إعداد الأداة، حرك رأس الليزر إلى المركز.

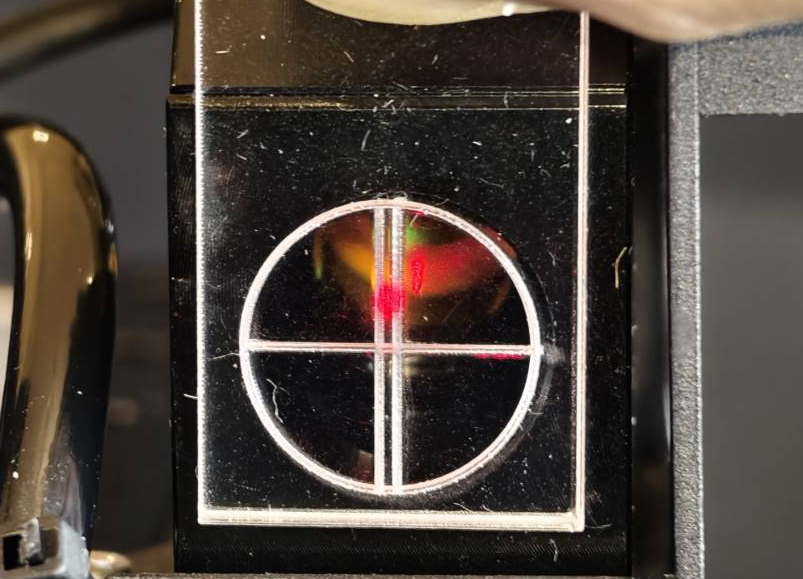

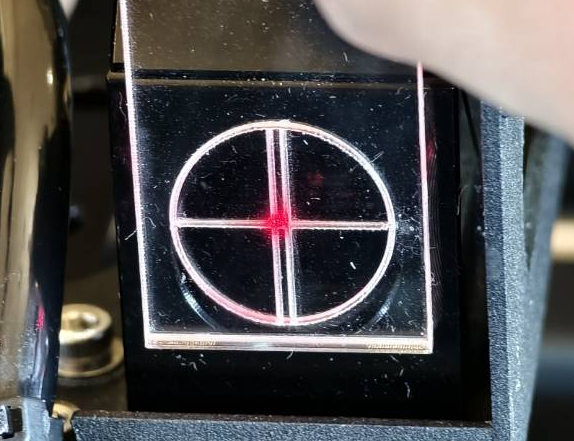

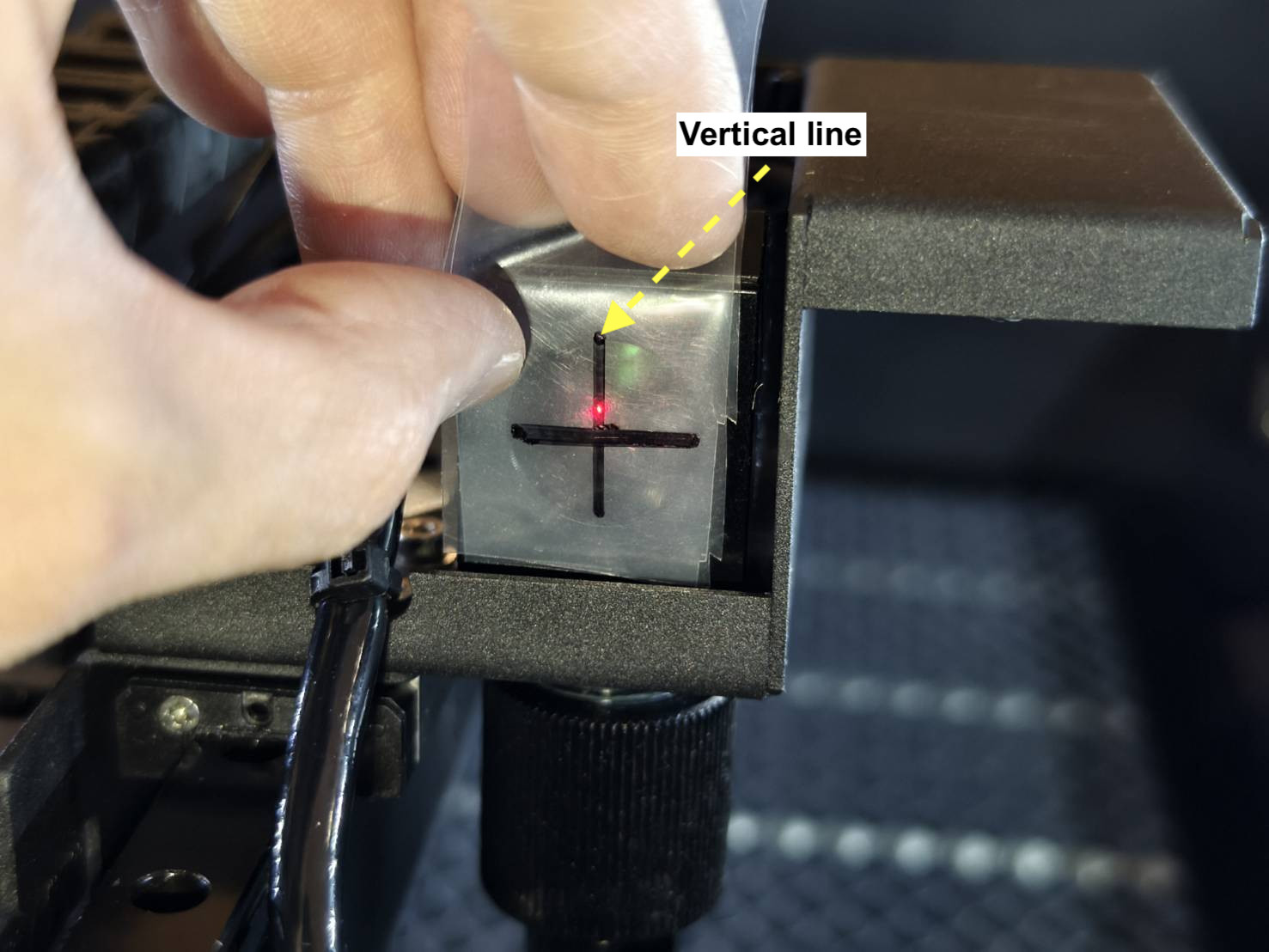

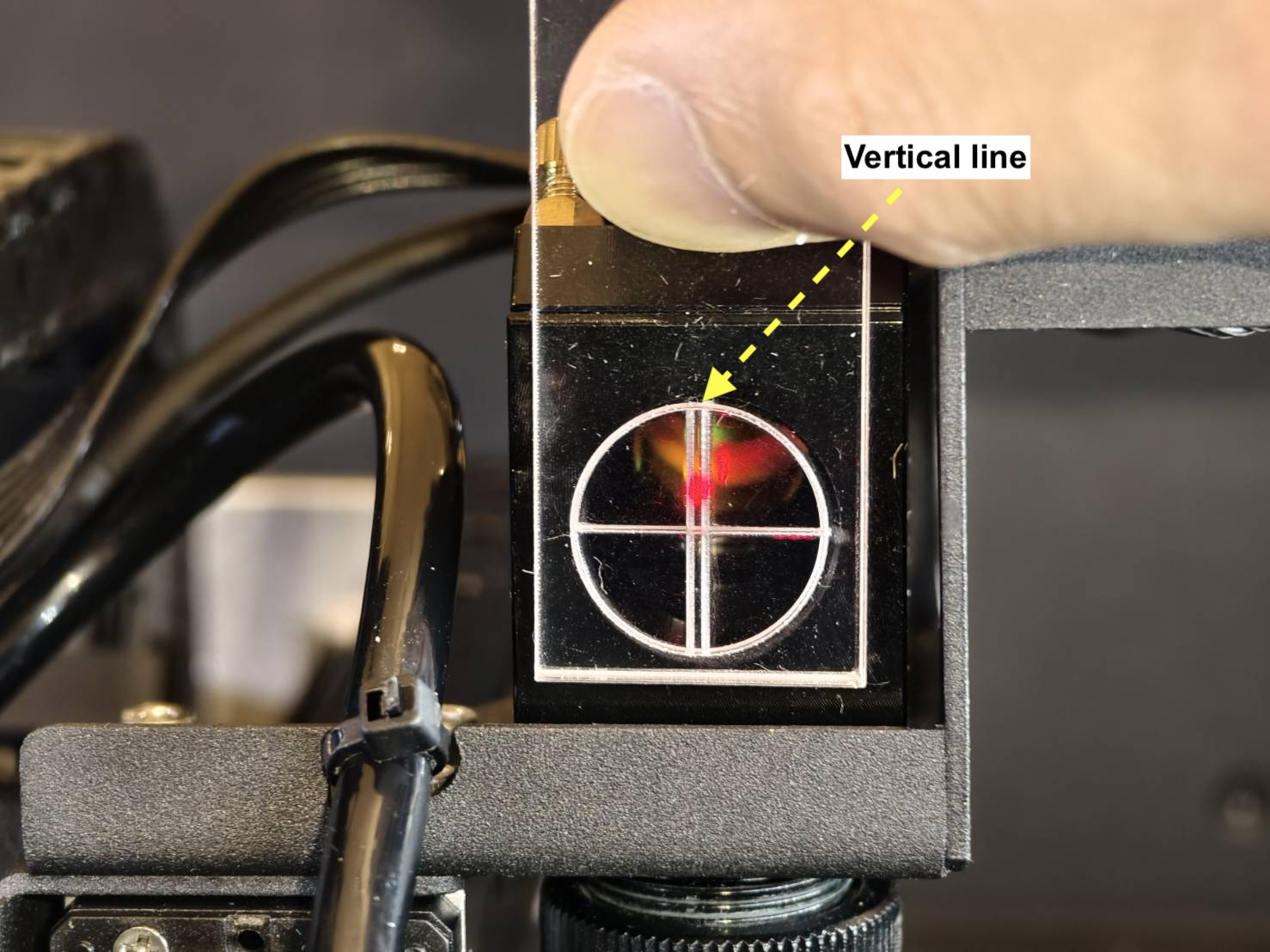

• تحقق من الخط العمودي باستخدام الأداة.
  قم بمحاذاة دائرة الأداة أو النقاط مع الفتحة وتحقق من موضع نقطة الليزر الحمراء.


  أكريليك
  مثال صحيح		مثال خاطئ




  شريط لاصق
  صحيح - في المركز	خاطئ - ليس في المركز

• نتيجة صحيحة >> الخطوة 11

• نتيجة خاطئة >> الخطوة 10.1

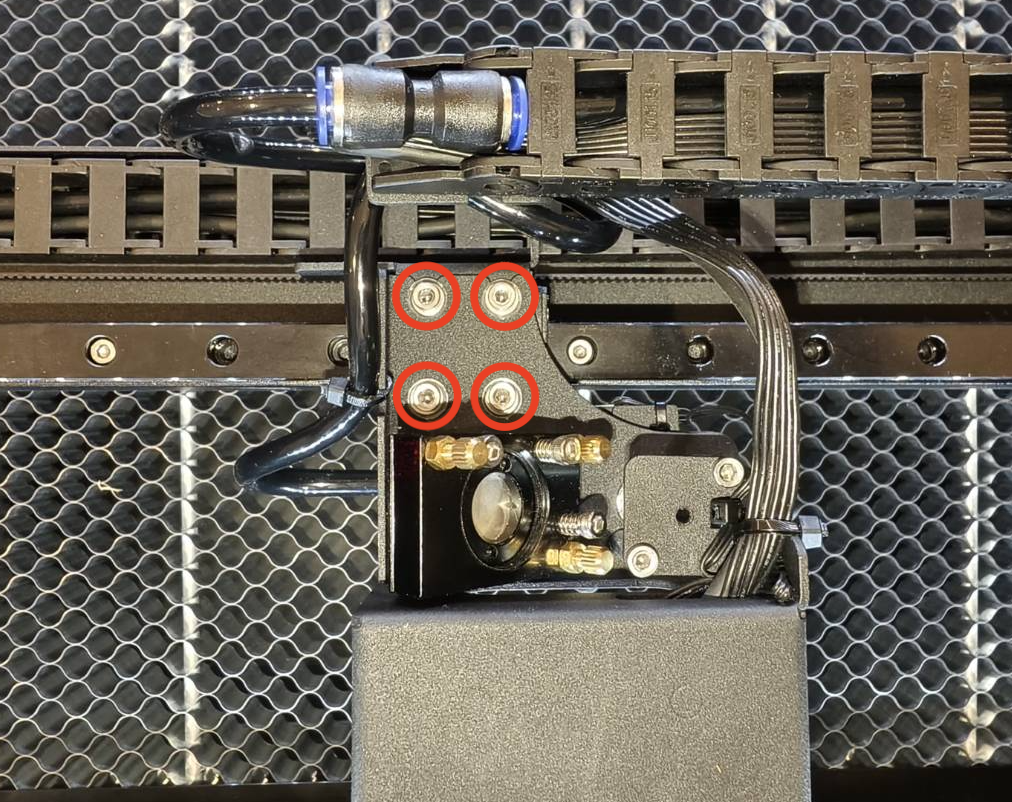

• قم بفك هذه البراغي الأربعة قليلاً، لا تقم بإزالتها أو إرخائها بشكل مفرط.

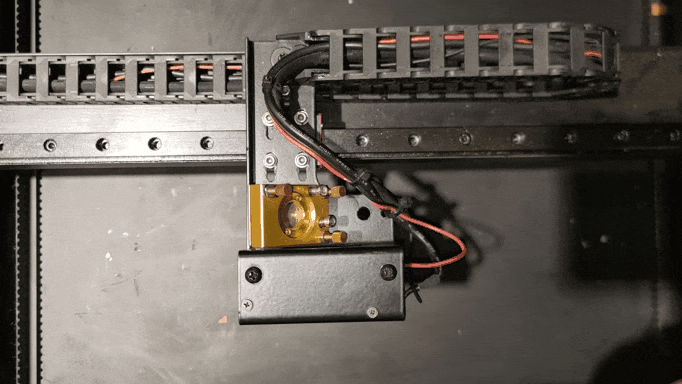

  • بعد فك البراغي، يمكن الآن دفع الرأس للداخل أو للخارج.
    • دفع للخارج:



    • دفع للداخل:



• بعد تحريك الرأس، يرجى إعادة ربط البراغي بإحكام.

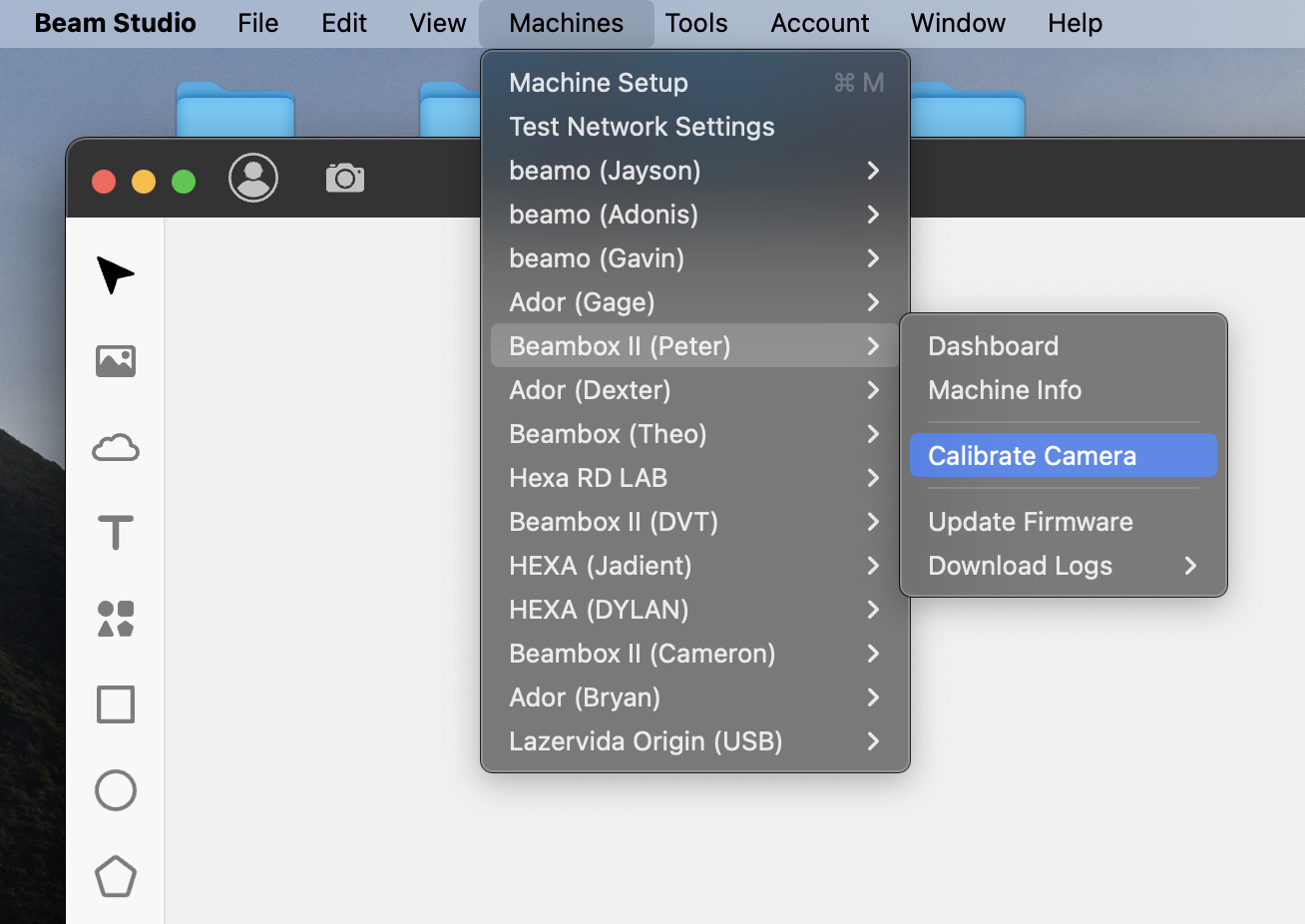

• يرجى إجراء معايرة الكاميرا في برنامج Beam Studio.
  (يمكن القيام بذلك كخطوة أخيرة بعد الانتهاء من محاذاة المسار الضوئي بالكامل.)


• حرك رأس الليزر إلى المركز.

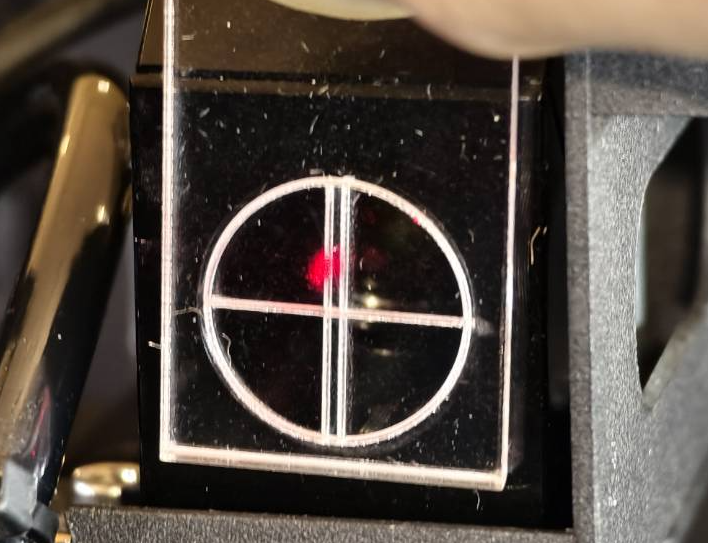

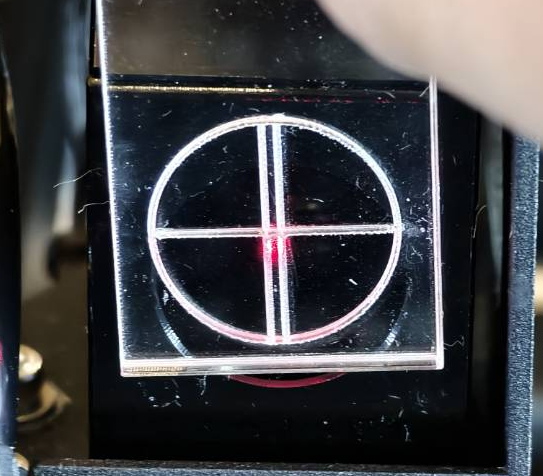

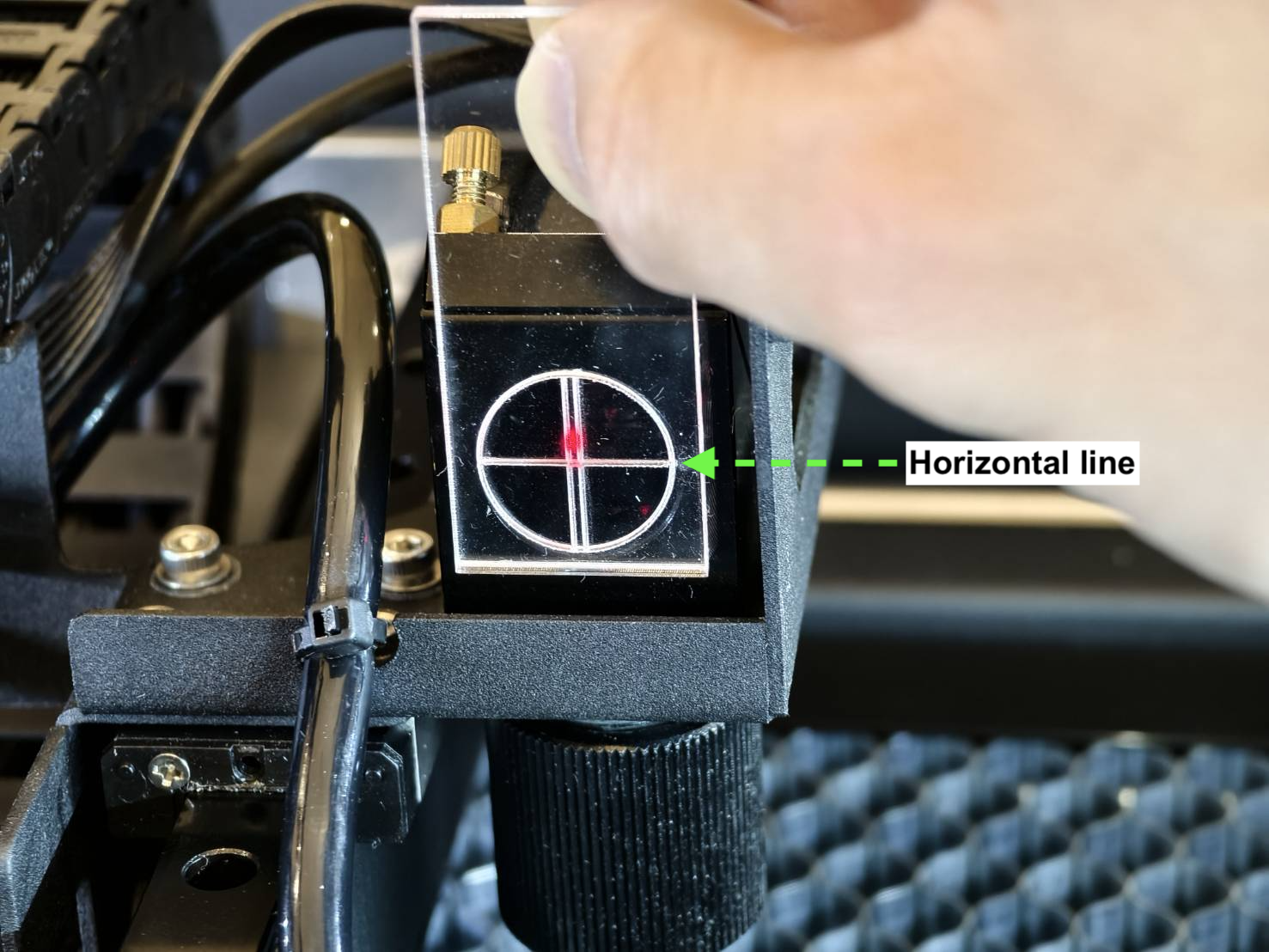

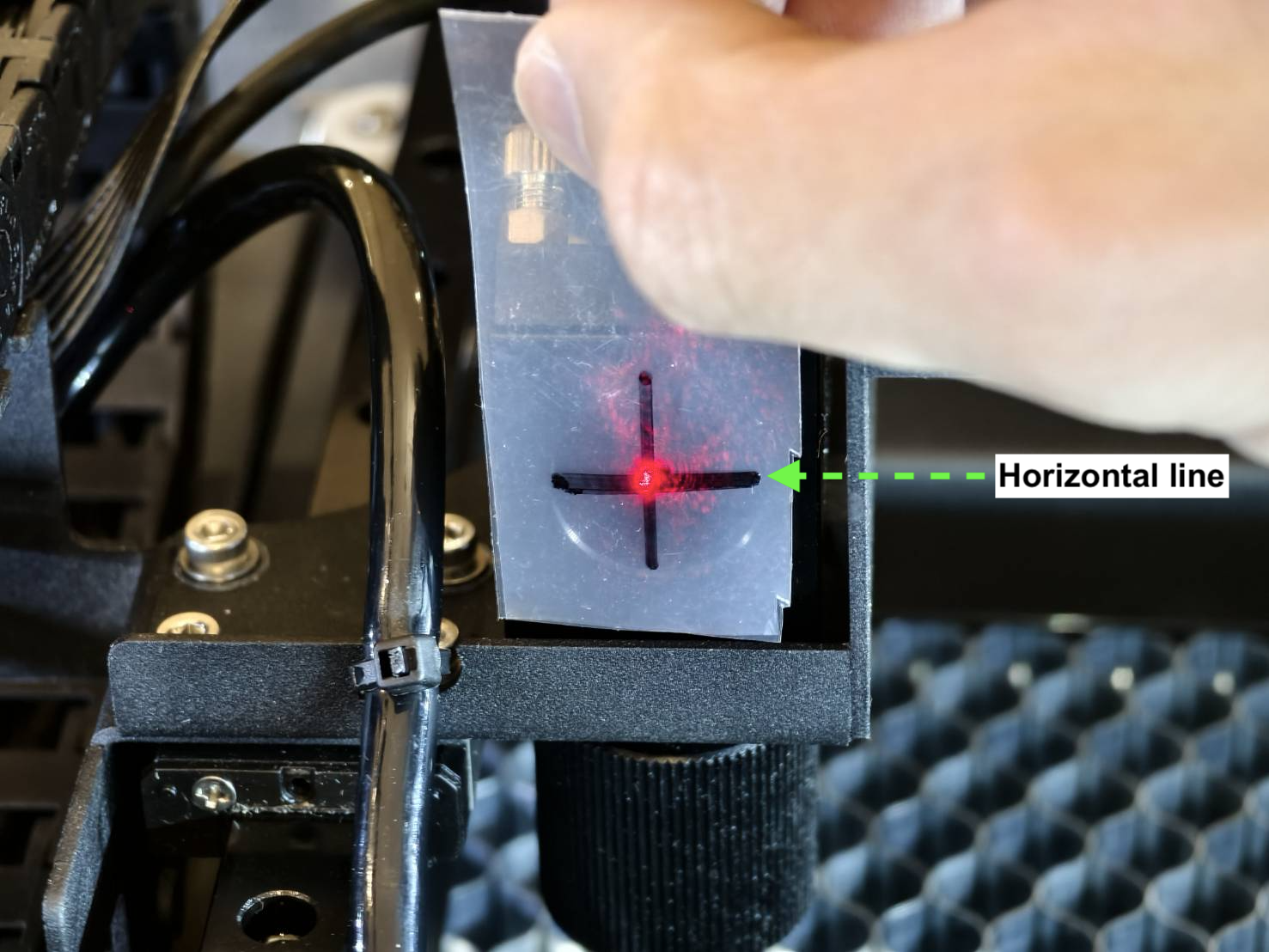

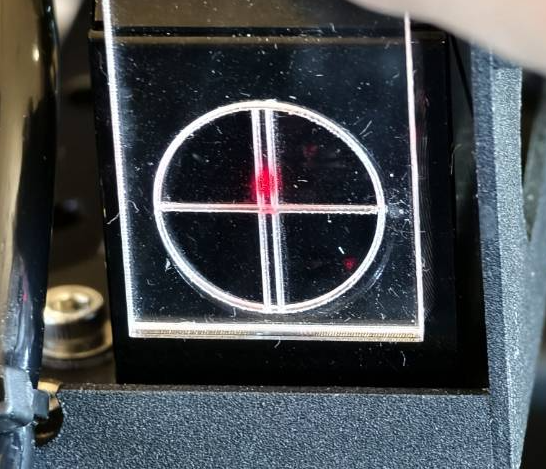

• تحقق من الخط الأفقي باستخدام الأداة.

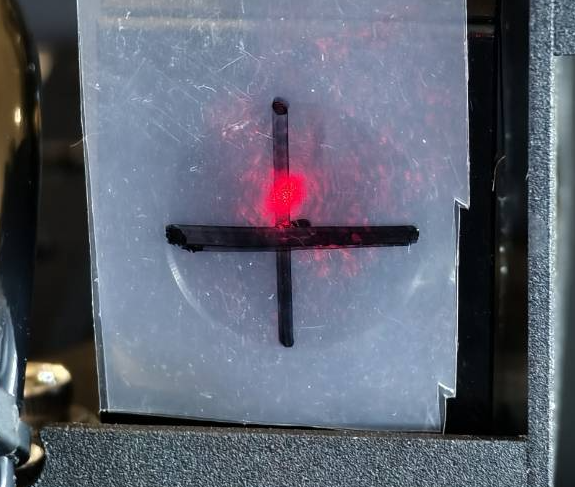

  قم بمحاذاة دائرة الأداة أو النقاط مع الفتحة وتحقق من موضع نقطة الليزر الحمراء.


  أكريليك
  صحيح - في المركز		مقبول - فوق	غير مقبول - تحت




  شريط لاصق
  صحيح - في المركز	مقبول - فوق	غير مقبول - تحت

• نتيجة جيدة أو مقبولة >> الخطوة 12

• نتيجة خاطئة >> تواصل مع خدمة العملاء
  • السبب المحتمل:
    • زاوية شعاع الليزر منحرفة بشكل كبير ويجب رفعها أو استبدالها.

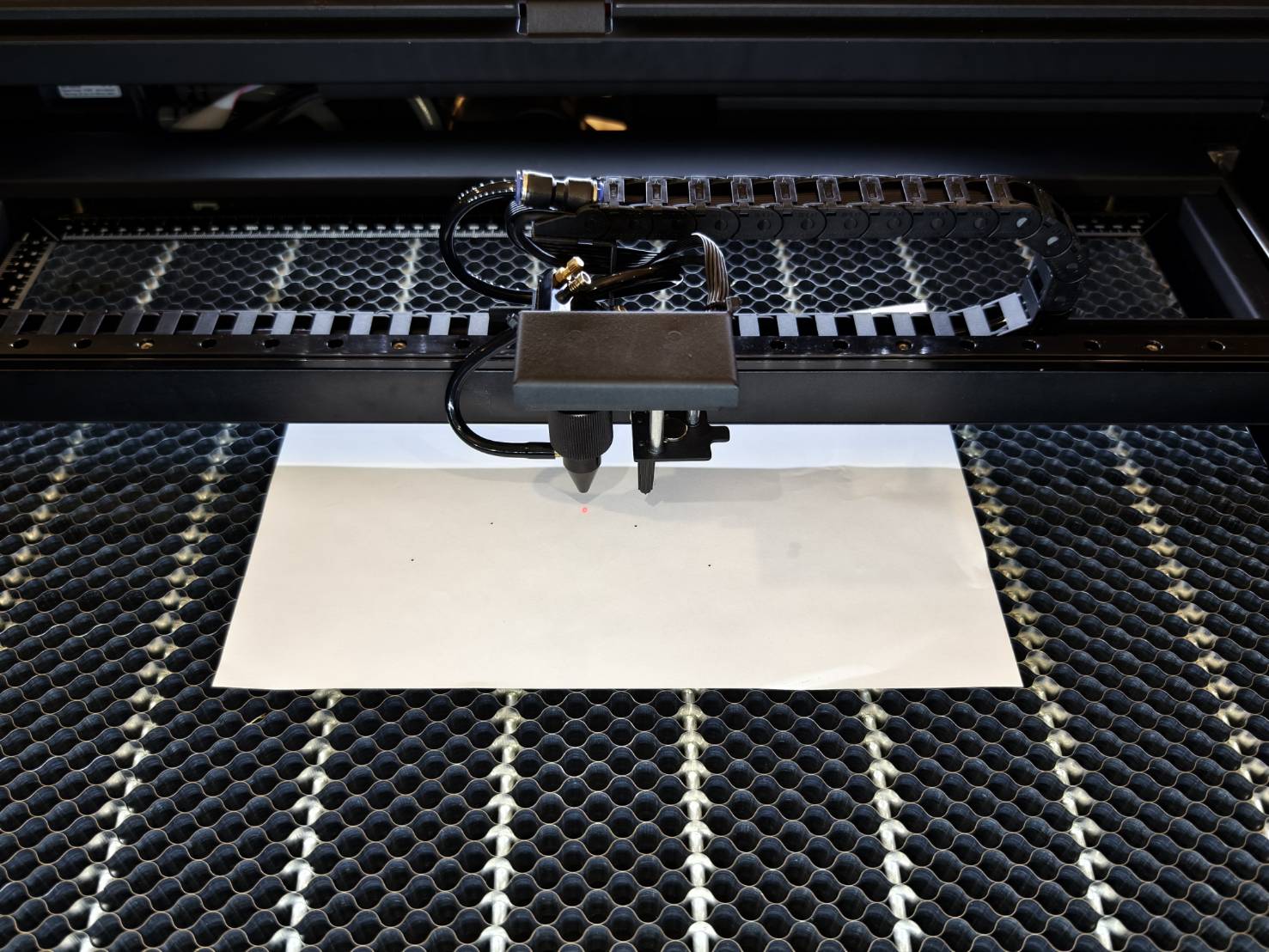

• حرك رأس الليزر إلى مركز السطح وضع قطعة من الورق تحت طرف الفوهة.
  ارفع أو اخفض السطح ليكون على مسافة تتراوح بين 5 مم و10 مم من طرف الفوهة.

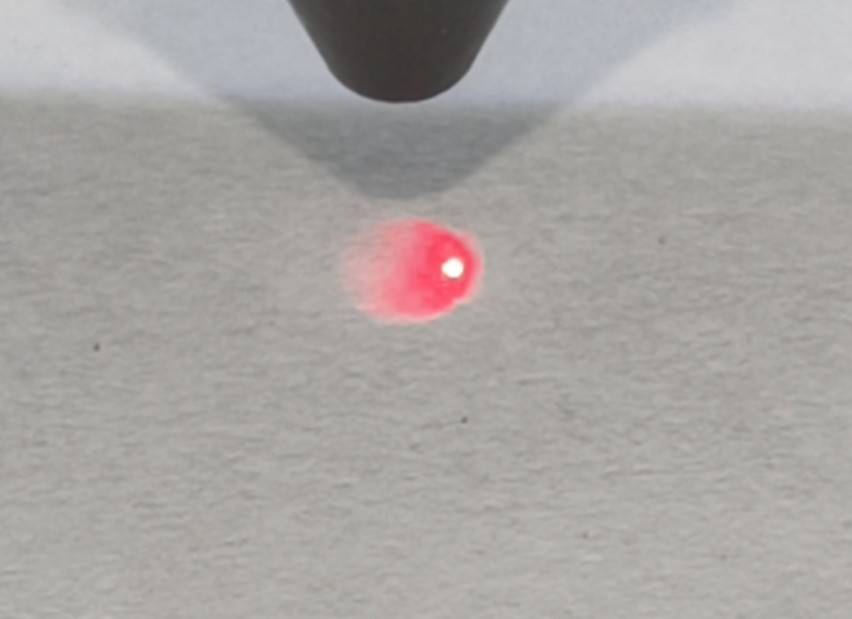

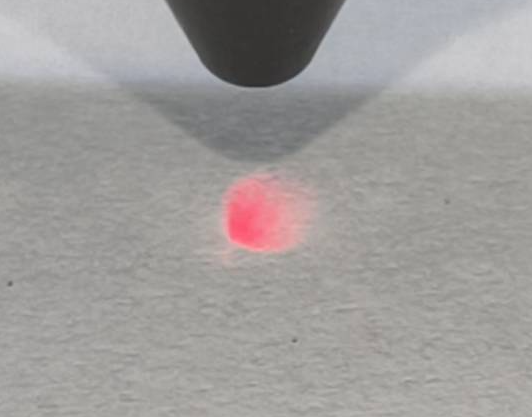

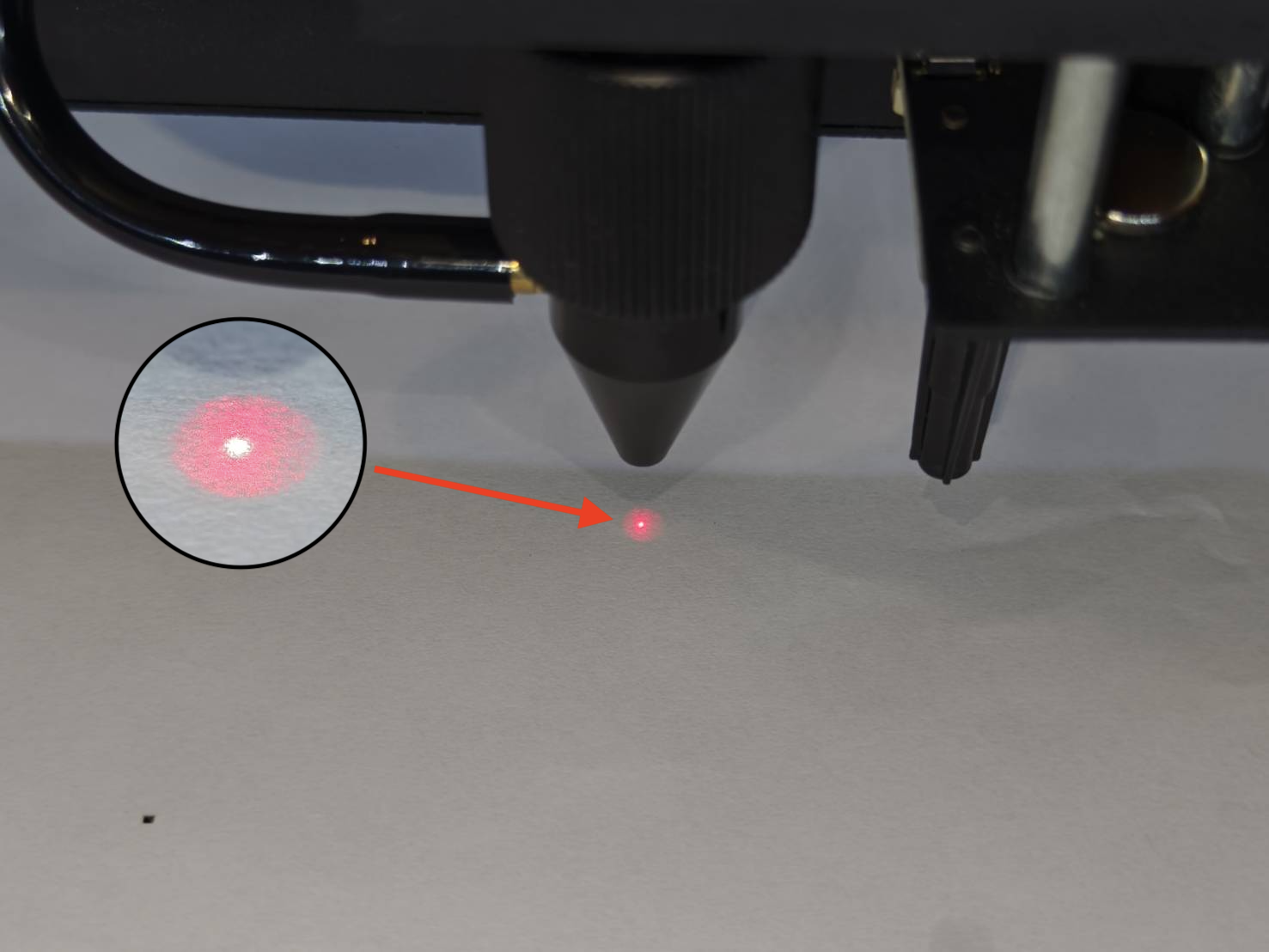

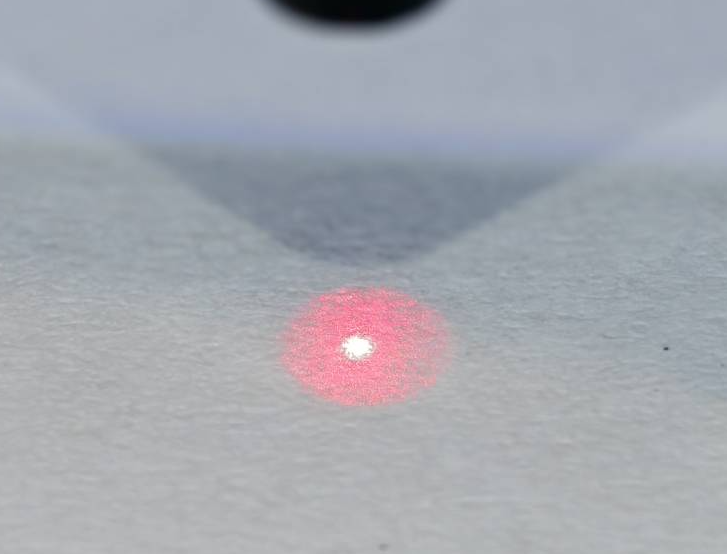

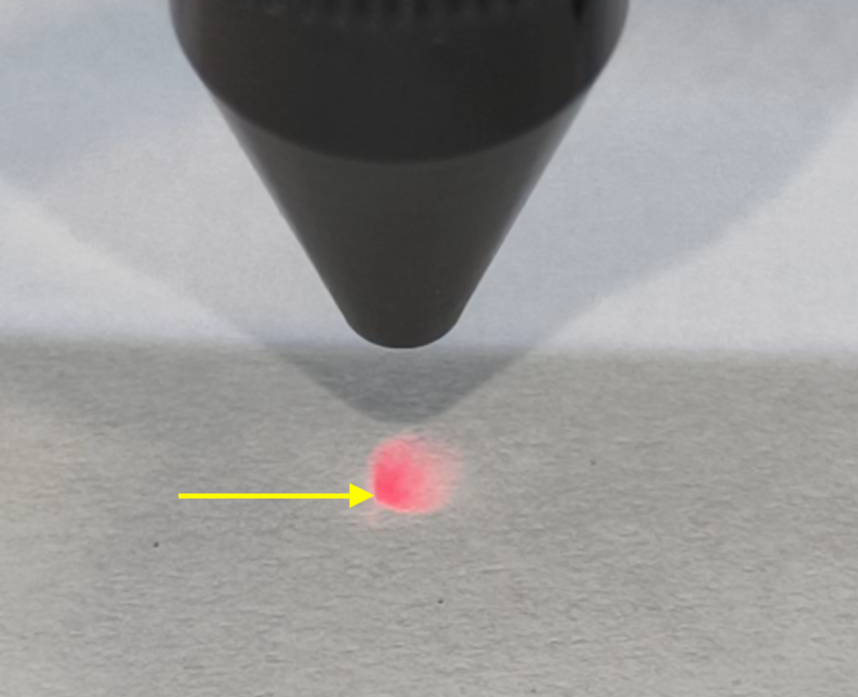

• تحقق من وجود نقطة ليزر حمراء مركزة أو ضوء أحمر كما هو موضح في الصورة أدناه.



  نتيجة جيدة - في المركز	نتيجة سيئة - لا توجد نقطة	نتيجة سيئة - خارج المركز

• نتيجة صحيحة >> الخطوة 13

• نتيجة خاطئة >> الخطوة 12.1

• ستوضح لك هذه الخطوة كيفية محاذاة المسار الرأسي من المرآة الثالثة إلى السطح عن طريق ضبط البراغي على المرآة الثالثة.
  توجد ثلاثة براغي على المرآة الثالثة، وتدويرها في اتجاه عقارب الساعة أو عكسه سيغير مسار الشعاع الرأسي، مما يعني تغيير موضع النقطة الصغيرة على الشريط.

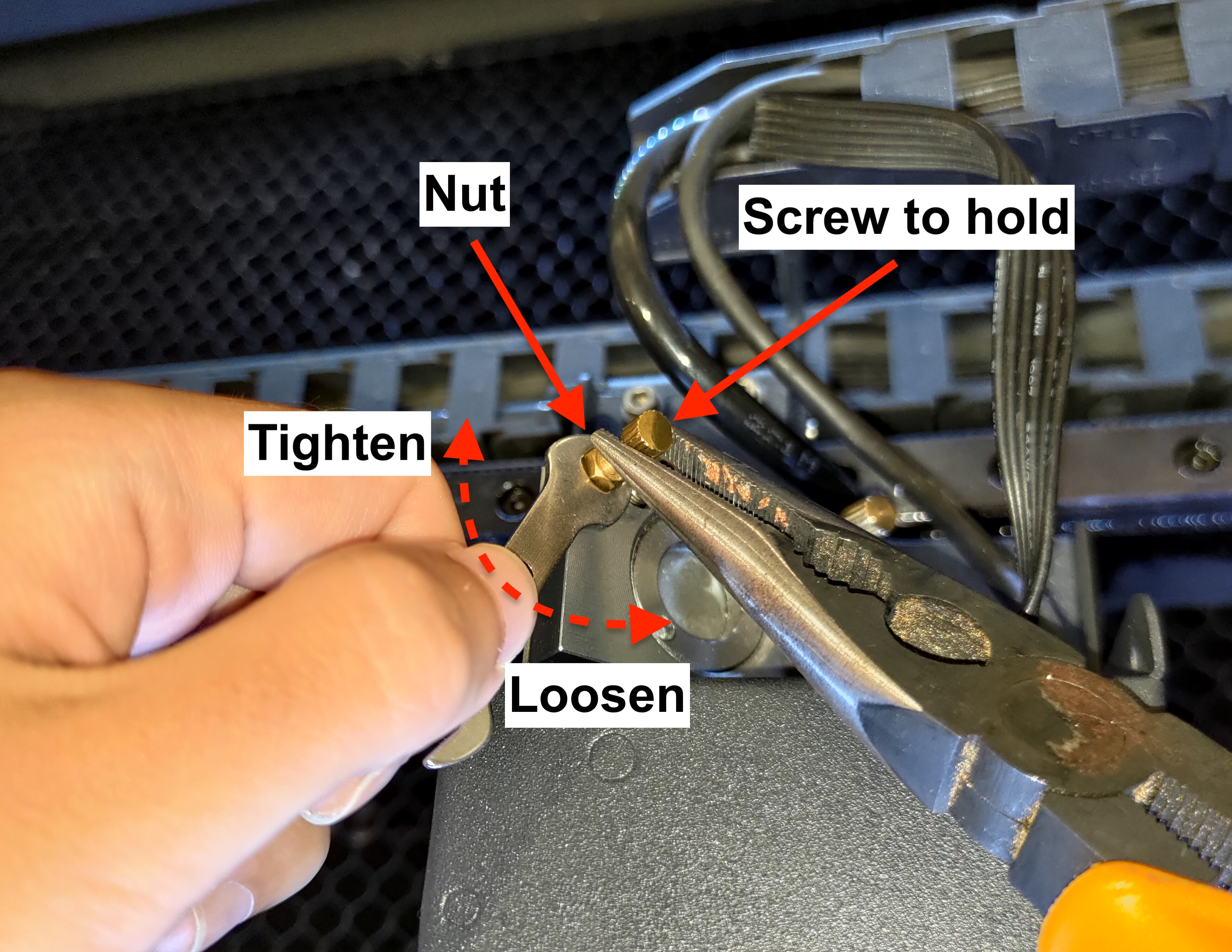

• يرجى تعلم كيفية فك الصامولة بشكل صحيح.
  استخدم الكماشة لتثبيت البرغي، ثم فك الصامولة باستخدام مفتاح الربط مزدوج الرأس بتدويره عكس اتجاه عقارب الساعة.

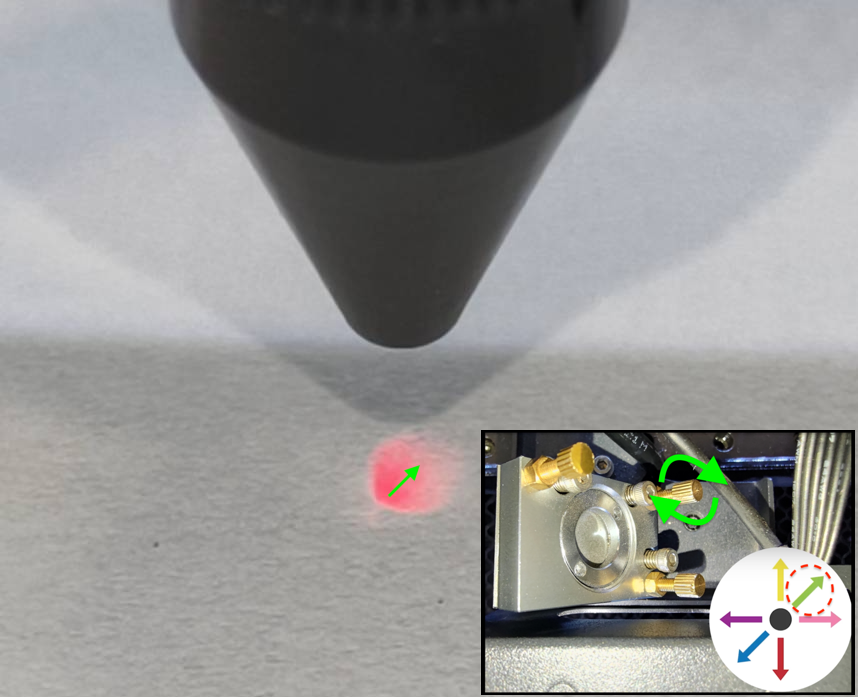

• كيف نحدد موقع نقطة الليزر؟
  إذا كانت النقطة المركزة غير ظاهرة، يمكنك رؤية الضوء الأحمر حيث تشير المنطقة الأكثر سطوعًا إلى موقع النقطة.


  مثال

  الضوء أكثر سطوعًا في المنطقة المشار إليها في الصورة، مما يدل على أن النقطة يجب أن تكون في الأسفل إلى اليسار.

  لتحريك النقطة إلى المركز، يجب أن تتحرك لأعلى ولليمين، لذا يُنصح بتدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة.

  عرض توضيحي

• يُرجى إحكام ربط الصامولة بعد ضبط البرغي عن طريق تدويرها في اتجاه عقارب الساعة.


• تم الضبط بنجاح >> الخطوة 13

• مهما حاولت الضبط، لا تظهر النقطة أو لا يمكن توسيطها >>
  • استخدم الرابط لإجراء ضبط متقدم.
    >> ضبط المسار البصري المتقدم
  • بعد الضبط، عُد إلى الخطوة 12.1 في هذه المقالة لمحاولة ضبط النقطة الحمراء.

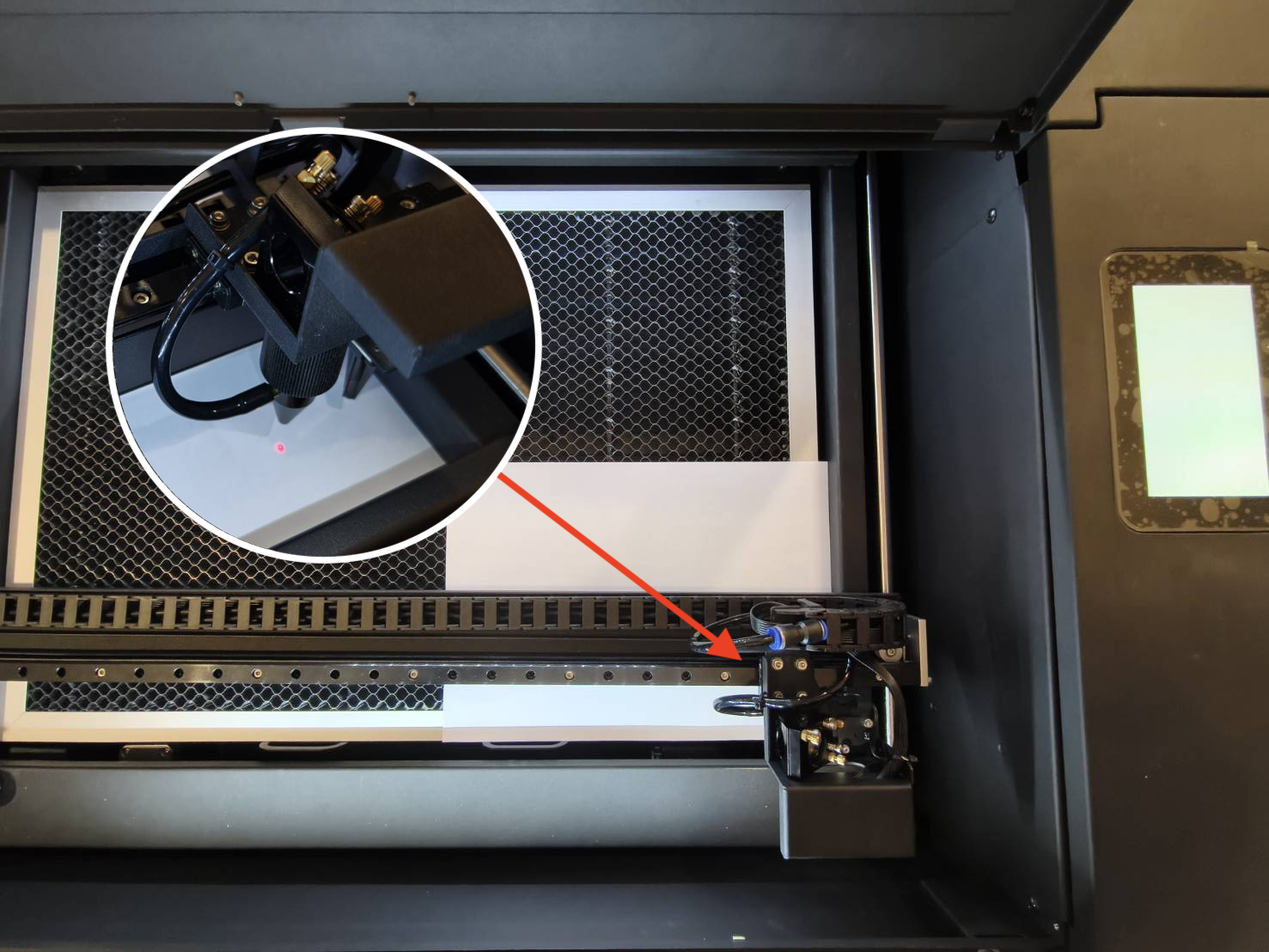

• حرك رأس الليزر إلى الزاوية السفلية اليمنى من سطح العمل وضع قطعة ورق تحت طرف الفوهة.
  ارفع أو اخفض السطح ليكون على مسافة تتراوح بين 5 مم و10 مم من طرف الفوهة.



• تحقق من وجود نقطة ليزر حمراء مركزة أو ضوء أحمر كما هو موضح في الصورة أدناه.



  نتيجة جيدة - في المركز	نتيجة سيئة - لا توجد نقطة	نتيجة سيئة - خارج المركز

• نتيجة صحيحة >> الخطوة 14

• نتيجة خاطئة >> الخطوة 13.1

• ستوضح لك هذه الخطوة كيفية محاذاة المسار الرأسي من المرآة الثالثة إلى السطح عن طريق ضبط البراغي على المرآة الثالثة.
  توجد ثلاثة براغي على المرآة الثالثة، وتدويرها في اتجاه عقارب الساعة أو عكسه سيغير مسار الشعاع الرأسي، مما يعني تغيير موضع النقطة الصغيرة على الشريط.



• يرجى تعلم كيفية فك الصامولة بشكل صحيح.
  استخدم الكماشة لتثبيت البرغي، ثم فك الصامولة باستخدام مفتاح الربط مزدوج الرأس بتدويره عكس اتجاه عقارب الساعة.


• كيف تحدد موقع نقطة الليزر؟
  إذا كانت النقطة المركزة غير ظاهرة، يمكنك رؤية الضوء الأحمر. تشير المنطقة الأكثر سطوعًا إلى موقع النقطة.


  مثال

  الضوء أكثر سطوعًا كما هو موضح في الصورة، مما يشير إلى أن النقطة يجب أن تكون في الأسفل إلى اليسار.

  لتحريك النقطة إلى المركز، يجب أن تتحرك لأعلى ولليمين، لذا يُنصح بتدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة.

  عرض توضيحي

• يُرجى إحكام ربط الصامولة بعد ضبط البرغي عن طريق تدويرها في اتجاه عقارب الساعة.



• تم الضبط بنجاح >> الخطوة 14

• مهما حاولت الضبط، لا تظهر النقطة أو لا يمكن توسيطها >>
  • العودة إلى الخطوة 12.1 وتأكد من أن النقطة متمركزة في وسط سطح العمل.
  • بعد الضبط، انتقل مباشرة إلى الخطوة 14.

نظرة عامة على الخطوة - المركز

• ضع شريطًا أحادي الطبقة على طرف الفوهة، وحرك رأس الليزر إلى مركز السطح، وأغلق الباب، ثم قم بإطلاق نبضة واحدة.



• عرض توضيحي

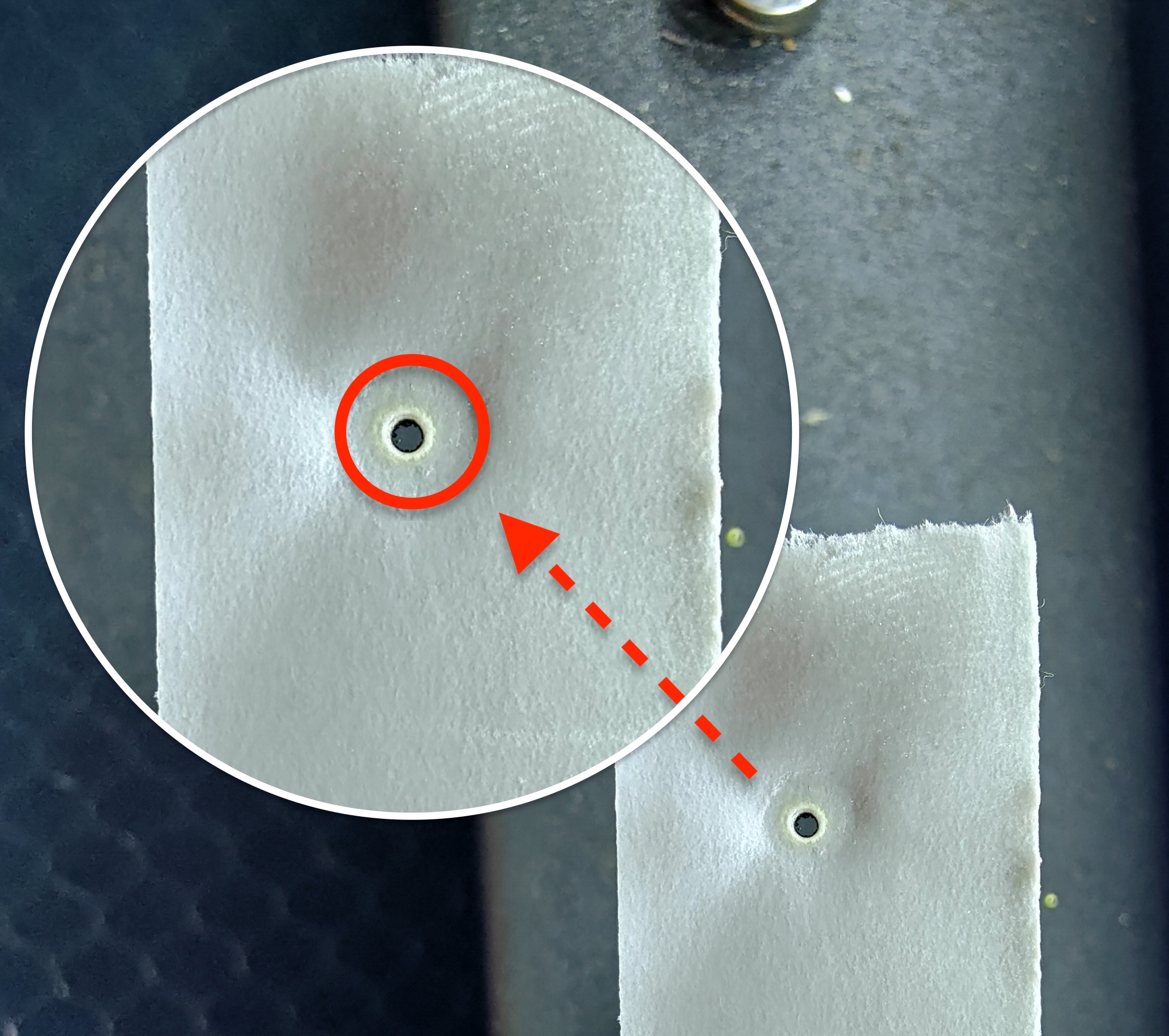

• أزل الشريط وتحقق ما إذا كانت النقطة دائرية.
  • مثال جيد - مركزية ودائرية:


  • مثال مقبول - دائري ولكن منحرف قليلاً عن المركز:

  • أمثلة سيئة - غير دائرية:




• نتيجة جيدة أو مقبولة >> الخطوة 15

• نتيجة خاطئة >> الخطوة 14.1

• لا توجد نقطة محروقة على الإطلاق >> ضبط المسار البصري المتقدم
  • بعد الضبط المتقدم، عُد إلى الخطوة 14 للتحقق من النقطة مرة أخرى.

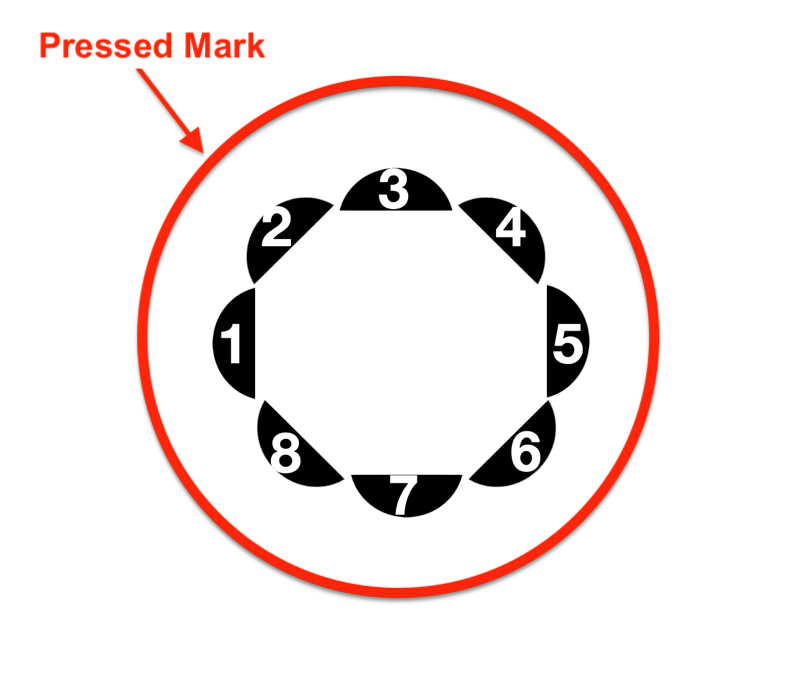

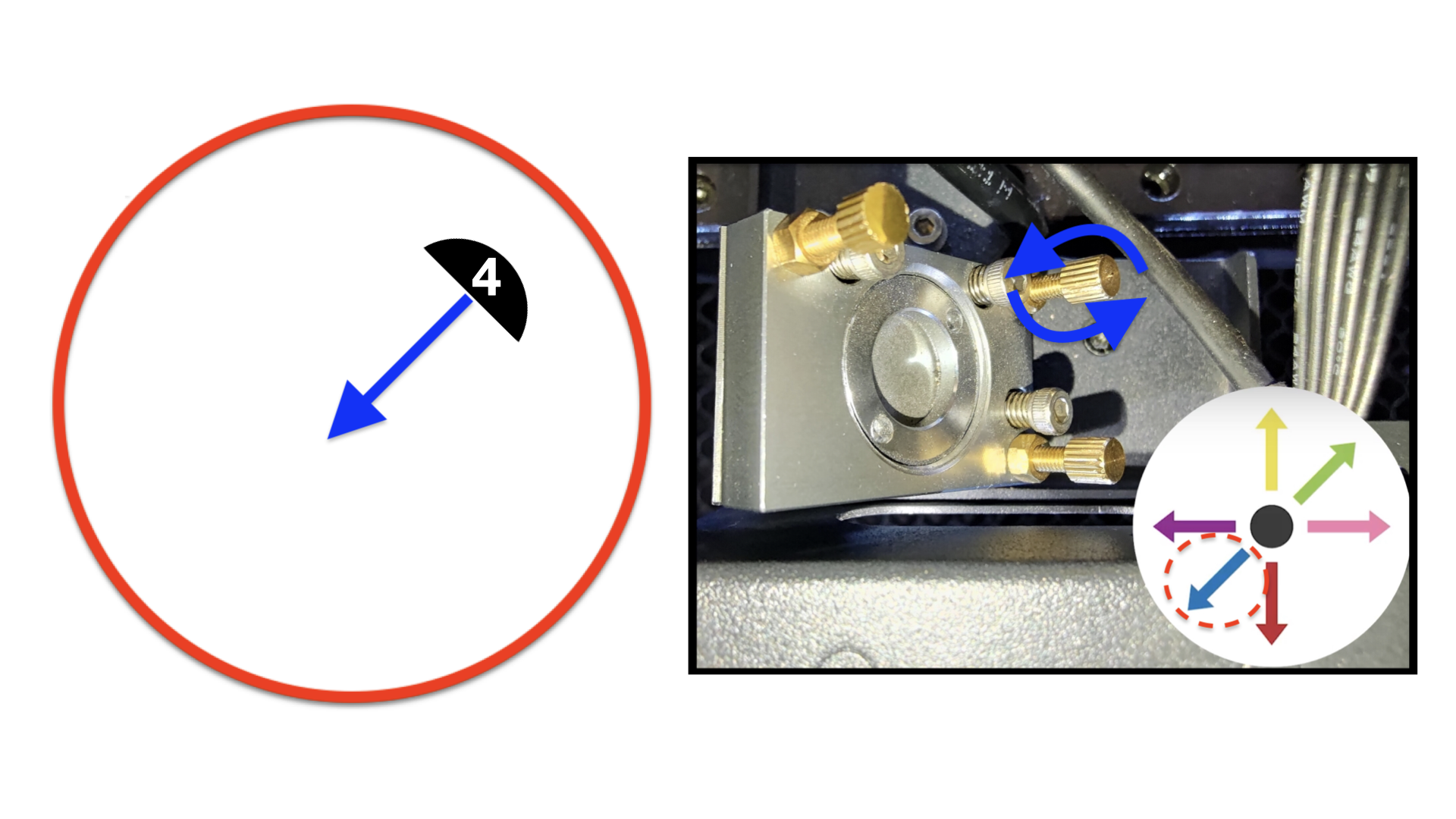

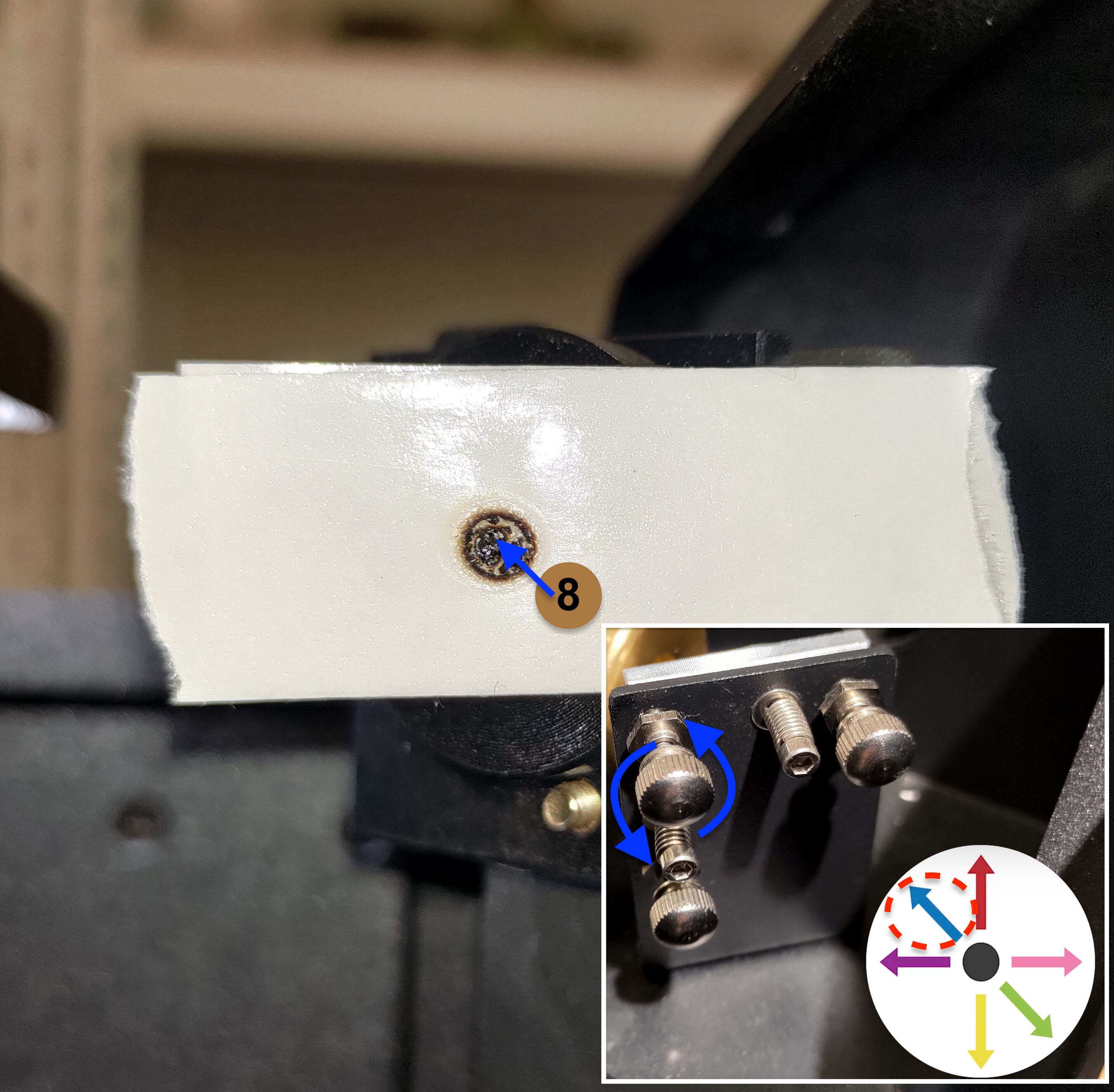

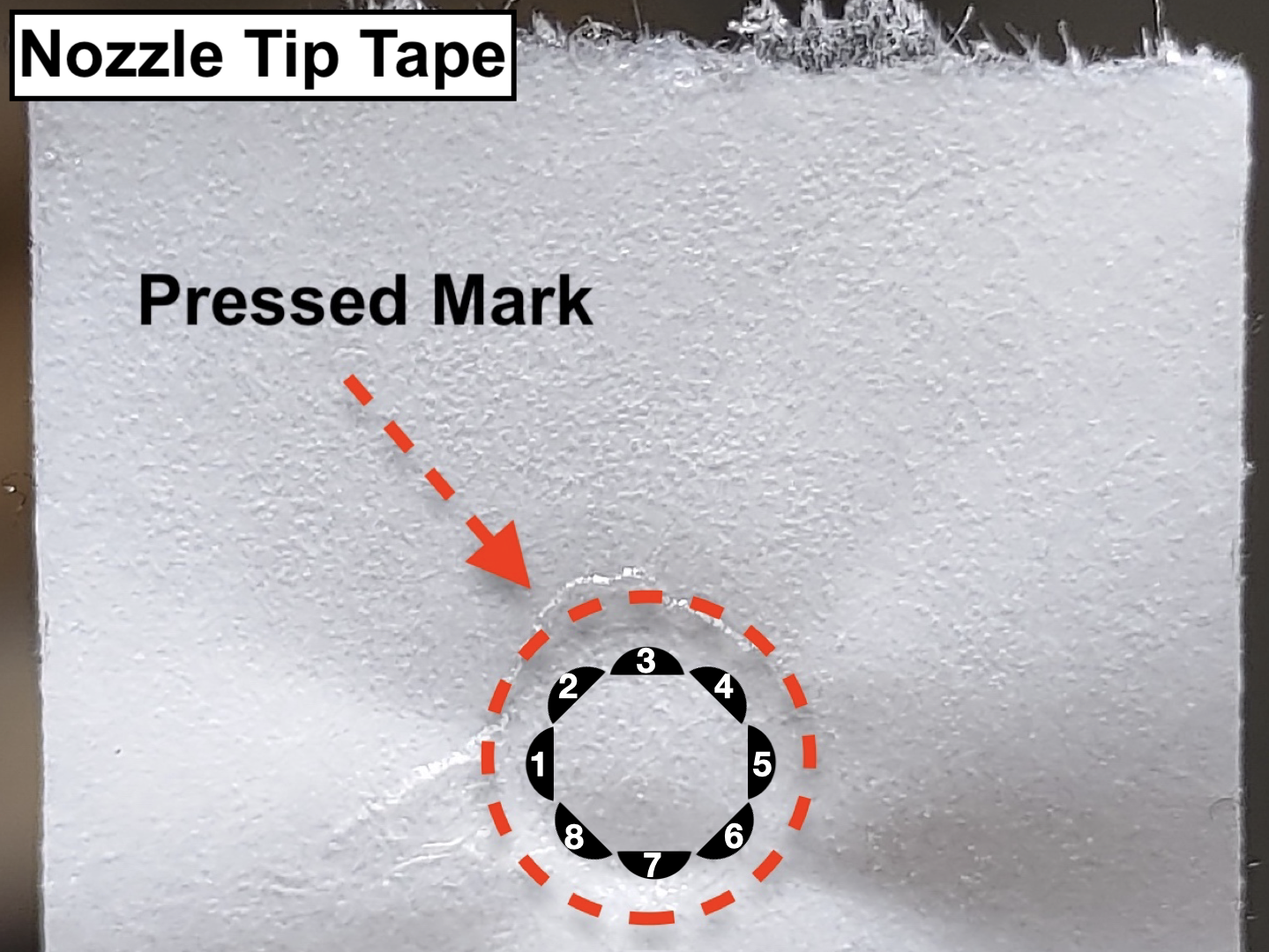

• حدد موضع النقطة العمودية واستهدف البرغي و اتجاه دورانه. أولاً، ستحتاج إلى معرفة المنطقة الكاملة التي يمكن للنقطة التحرك فيها.
  في الواقع، إنها نفس منطقة طرف الفوهة. العلامة المضغوطة على الشريط تمثل هذه المنطقة.


• بعد ذلك، ابحث عن الرقم الذي يشبه الرأسي موضع النقطة.
• الرسم التوضيحي:
• يرجى تعلم كيفية فك الصامولة بشكل صحيح:
  استخدم الكماشة لتثبيت البرغي، ثم فك الصامولة باستخدام مفتاح الربط مزدوج الرأس بتدويره عكس اتجاه عقارب الساعة.



• بمجرد الانتهاء من ضبط البرغي، يجب عليك وضع شريط لاصق جديد وإجراء نبضة أخرى لرؤية موضع النقطة.



• عرض توضيحي لخطوات العمل:


• إذا واجهت صعوبة في استخدام هذه الطريقة، يمكنك استخدام النقطة الحمراء لتحديد الموقع التقريبي للمسار الفعلي لليزر CO2 ثم إجراء نبضة.



• يُرجى إحكام ربط الصامولة بعد ضبط البرغي عن طريق تدويرها في اتجاه عقارب الساعة.


نظرة عامة على الخطوة - الزاوية السفلية اليمنى

• ضع شريطًا أحادي الطبقة على طرف الفوهة، حرك رأس الليزر إلى الزاوية السفلية اليمنى من سطح العمل، أغلق الباب، ثم قم بإطلاق نبضة واحدة.



• عرض توضيحي



• أزل الشريط وتحقق ما إذا كانت النقطة دائرية.
  • مثال جيد - مركزية ودائرية:


  • مثال مقبول - دائري ولكن منحرف قليلاً عن المركز:

  • أمثلة سيئة - غير دائرية:




• نتيجة جيدة أو مقبولة >> تم إنجاز العمل!(إذا تم ضبط الرأس في الخطوة 10.1، فلا تنسَ إجراء معايرة الكاميرا.)

• نتيجة خاطئة >> الخطوة 15.1

• لا توجد نقطة محروقة على الإطلاق >> ضبط المسار البصري المتقدم
  • بعد الضبط المتقدم، عُد إلى الخطوة 14 للتحقق من النقطة مرة أخرى.

• حدد موضع النقطة العمودية واستهدف البرغي و اتجاه دورانه. أولاً، عليك معرفة المنطقة الكاملة التي يمكن للنقطة التحرك فيها.
  في الواقع، إنها نفس منطقة طرف الفوهة. العلامة المضغوطة على الشريط تمثل هذه المنطقة.


• بعد ذلك، ابحث عن الرقم الذي يشبه الرأسي موضع النقطة.

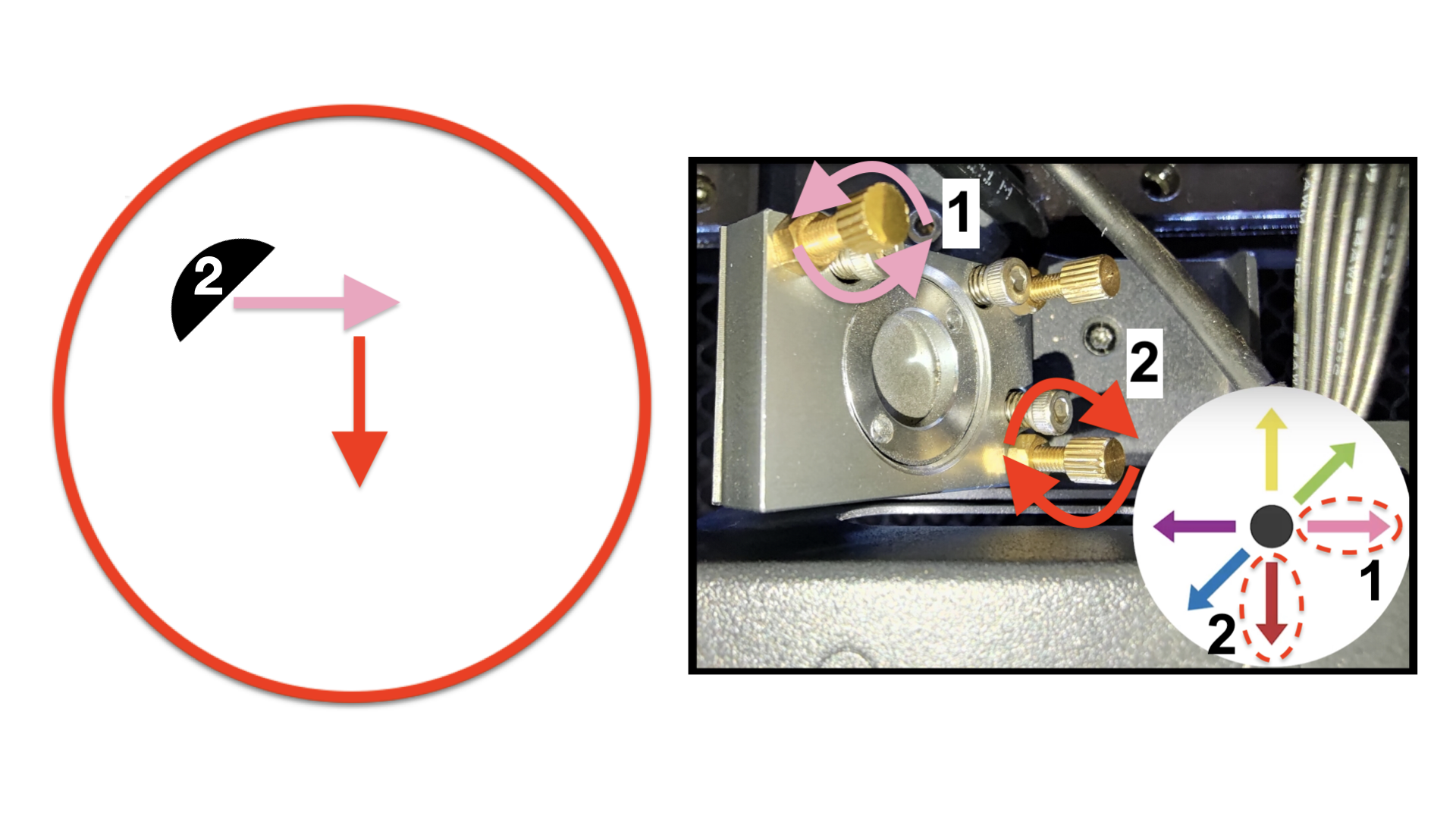

• الرسم التوضيحي:
• يرجى تعلم كيفية فك الصامولة بشكل صحيح:
  استخدم الكماشة لتثبيت البرغي، ثم فك الصامولة باستخدام مفتاح الربط مزدوج الرأس بتدويره عكس اتجاه عقارب الساعة.



• بمجرد الانتهاء من ضبط البرغي، يجب عليك وضع شريط لاصق جديد وإجراء نبضة أخرى لرؤية موضع النقطة.



• عرض توضيحي لخطوات العمل:



• إذا واجهت صعوبة في استخدام هذه الطريقة، يمكنك استخدام النقطة الحمراء لتحديد الموقع التقريبي للمسار الفعلي لليزر CO2 ثم إجراء نبضة.



• يُرجى إحكام ربط الصامولة بعد ضبط البرغي عن طريق تدويرها في اتجاه عقارب الساعة.


• تم إجراء الضبط بنجاح >> الخطوة 14 (إعادة التحقق من النقطة المركزية)

• لا يمكن توسيط النقطة المركزية والزاوية السفلية اليمنى في آنٍ واحد >>

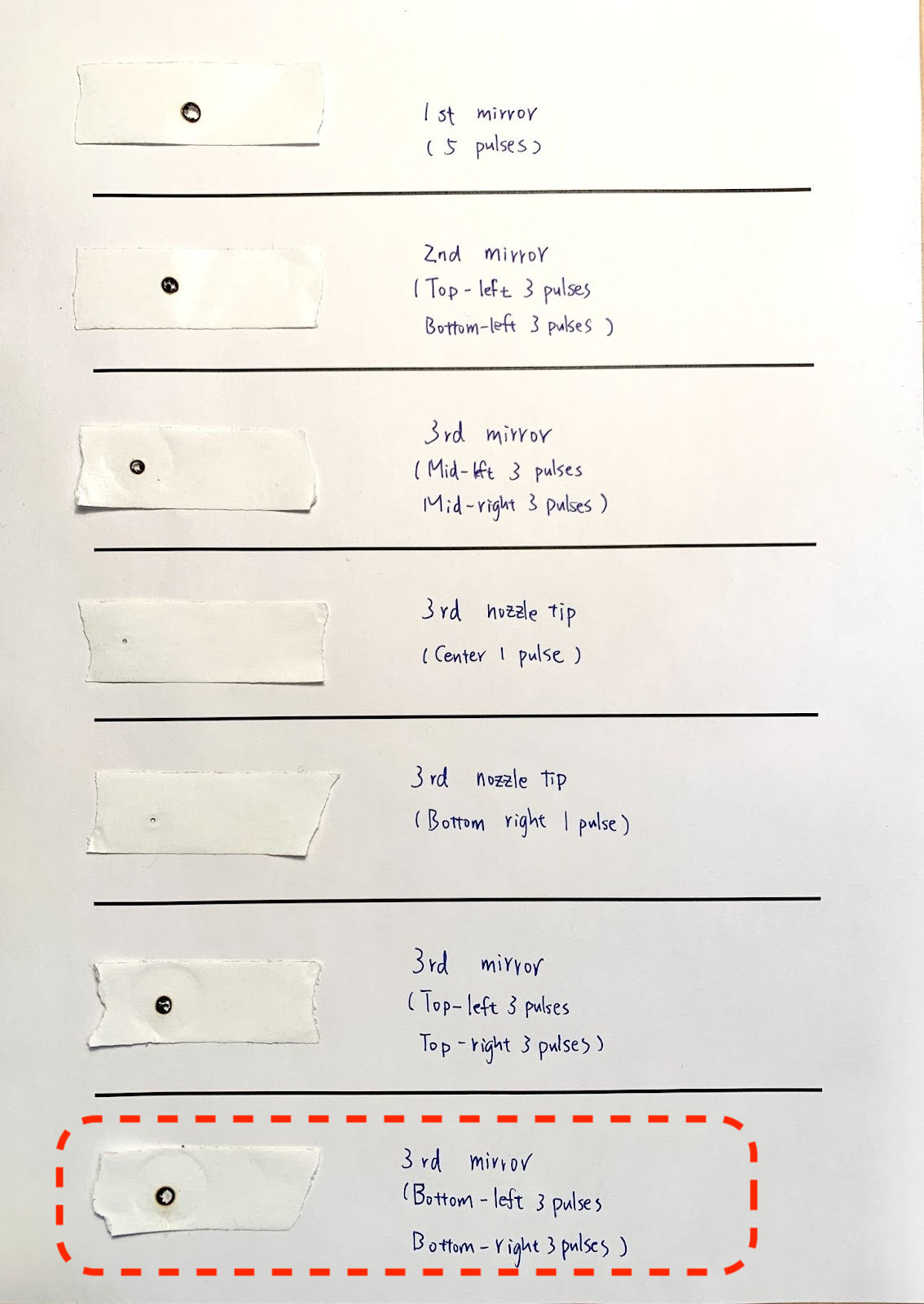

  جمع الأشرطة اللاصقة ذات العلامات المحروقة (الخطوة 16)

• جمع علامة المرآة الأولى.
  ضع شريطًا لاصقًا مزدوج الطبقات على مصدر الضوء الأحمر بزاوية 90 درجة مقابل الشعاع وقم بإطلاق 5 نبضات.



• الصق النتيجة على ورقة واكتب الموقع.


• جمع علامات المرآة من الأولى إلى الثانية.
  ضع شريطًا لاصقًا مزدوج الطبقات على المرآة الثانية بزاوية 90 درجة مقابل الشعاع وقم بإطلاق 3 نبضات للزاوية العلوية اليسرى و3 نبضات أخرى للزاوية السفلية اليسرى.



• الصق النتيجة على ورقة واكتب الموقع.


• جمع علامات مدخل المرآة من الثانية إلى الثالثة.
  ضع شريطًا لاصقًا مزدوج الطبقات على المرآة الثالثة بزاوية 90 درجة مقابل الشعاع وقم بإطلاق 3 نبضات للجانب الأوسط الأيسر و3 نبضات أخرى للجانب الأوسط الأيمن.



• الصق النتيجة على ورقة واكتب الموقع.


• جمع علامة طرف الفوهة المركزية.
  ضع طبقة واحدة ضع شريطًا لاصقًا على طرف الفوهة، وحرك رأس الليزر إلى مركز السطح وقم بإطلاق نبضة واحدة.



• الصق النتيجة على ورقة واكتب الموقع.

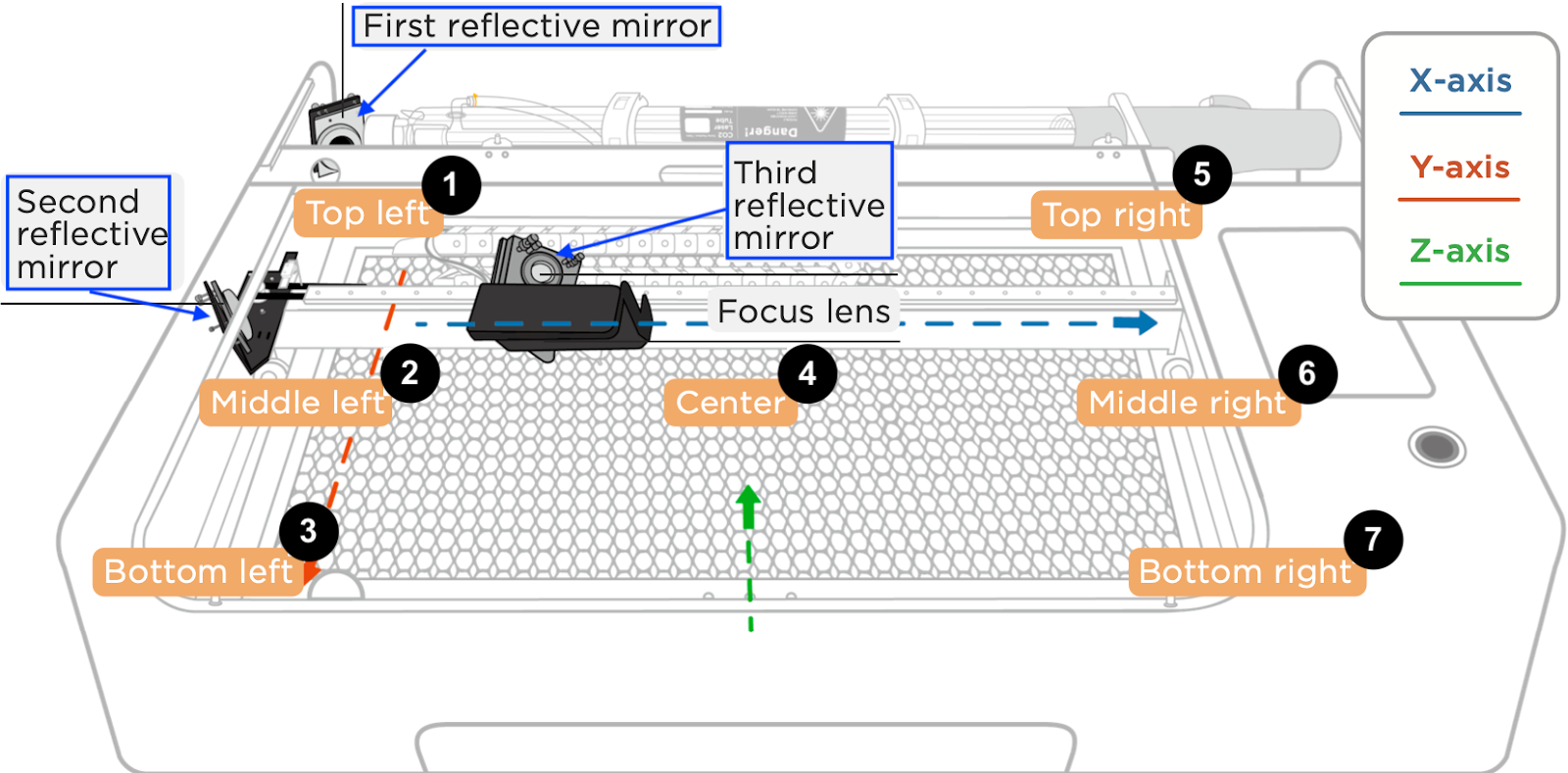

• جمع علامة طرف الفوهة في الزاوية السفلية اليمنى.
  ضع طبقة واحدة ضع شريطًا لاصقًا على طرف الفوهة، وحرك رأس الليزر إلى الزاوية السفلية اليمنى من السطح، وقم بإطلاق نبضة واحدة.



• الصق النتيجة على ورقة واكتب الموقع.


• جمع علامات مدخل المرآة من الثانية إلى الثالثة من أعلى اليسار إلى أعلى اليمين.
  ضع شريطًا لاصقًا مزدوج الطبقات على المرآة الثالثة بزاوية 90 درجة مقابل الشعاع وقم بإطلاق 3 نبضات للجانب العلوي الأيسر و3 نبضات أخرى للجانب العلوي الأيمن.



• الصق النتيجة على ورقة واكتب الموقع.


• جمع علامات مدخل المرآة من الثانية إلى الثالثة من أسفل اليسار إلى أسفل اليمين.
  ضع شريطًا لاصقًا مزدوج الطبقات على المرآة الثالثة بزاوية 90 درجة مقابل الشعاع وقم بإطلاق 3 نبضات للجانب السفلي الأيسر و3 نبضات أخرى للجانب السفلي الأيمن.



• الصق النتيجة على ورقة واكتب الموقع.


• أخيرًا، التقط صورة مقربة لنقاط طرف الفوهة.
