وصف
سيرشدك هذا المقال خلال عملية ضبط مسار الضوء الأحمر لمحاذاته مع مسار شعاع الليزر.

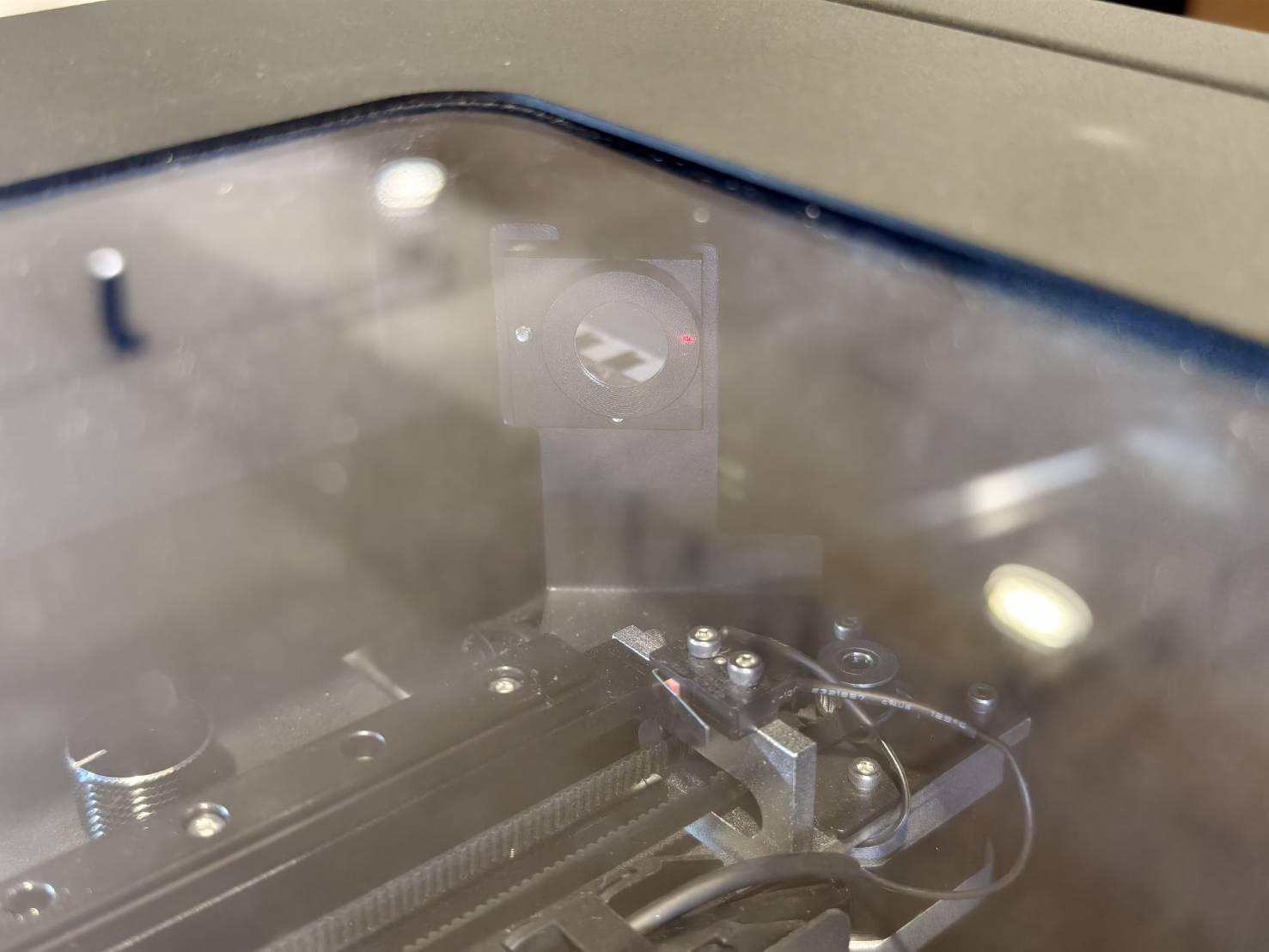

متى يجب محاذاة الضوء الأحمر؟
|

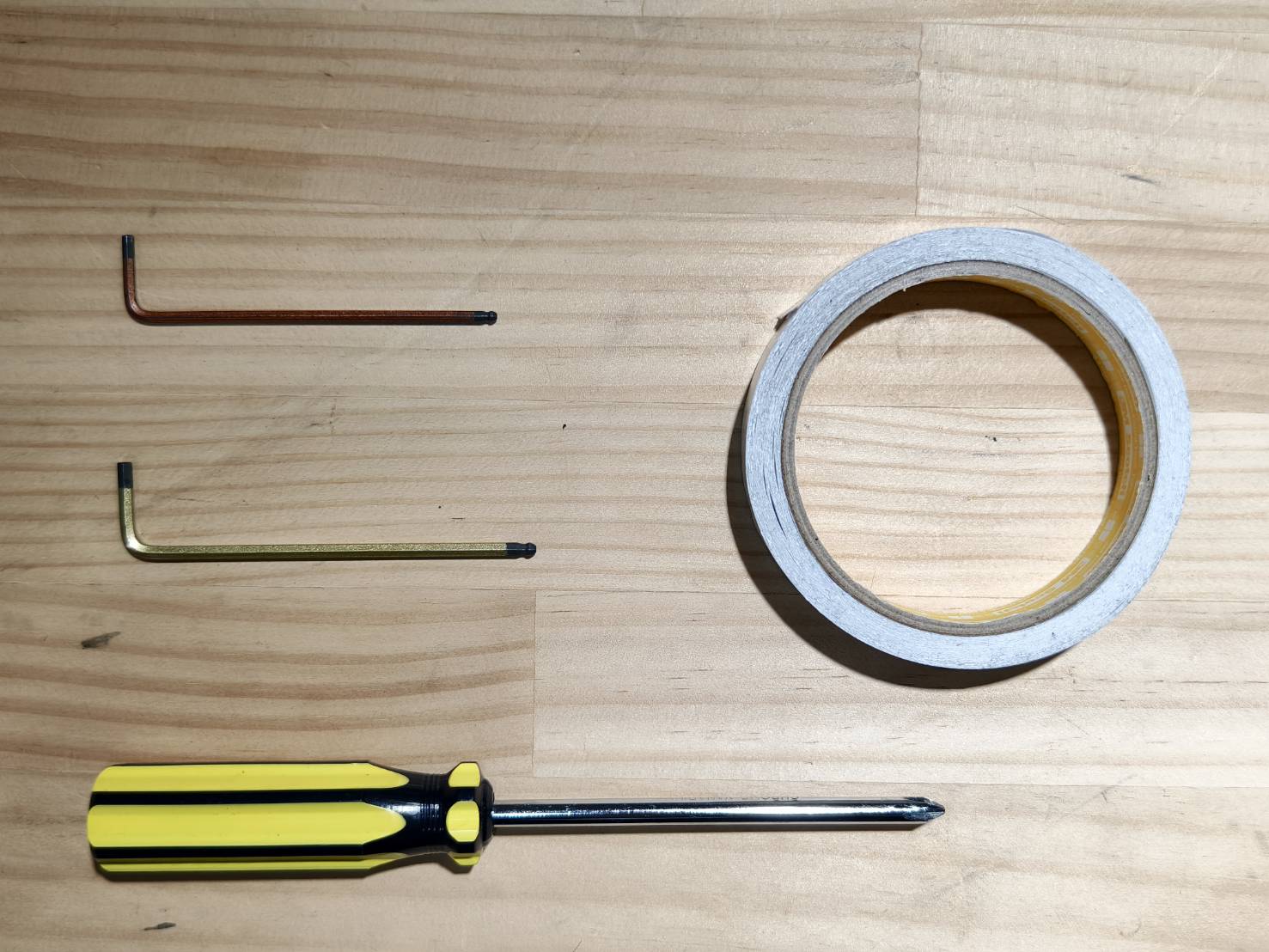

الأدوات
يرجى تجهيز الأدوات التالية:
|
الخطوة 1
يرجى التعرف على كيفية إصدار نبضة بشكل آمن.
|
أ. قم بتشغيل الجهاز. ب. أغلق الغطاء. ج. ادخل وضع الصيانة وانتظر حتى تكتمل عملية العودة إلى نقطة الصفر. (تأكد من إغلاق أيقونات الباب والغطاء الخلفي والقاعدة، وإلا فلن تتمكن من إصدار نبضة.) د. حدد موقع زر النبض. هـ. ضغطة واحدة = نبضة واحدة، ضغطتان = نبضتان، وهكذا. ⚠︎ يرجى دائمًا إجراء النبضات عندما يكون غطاء الباب والغطاء الخلفي مغلقين. |
الخطوة 2

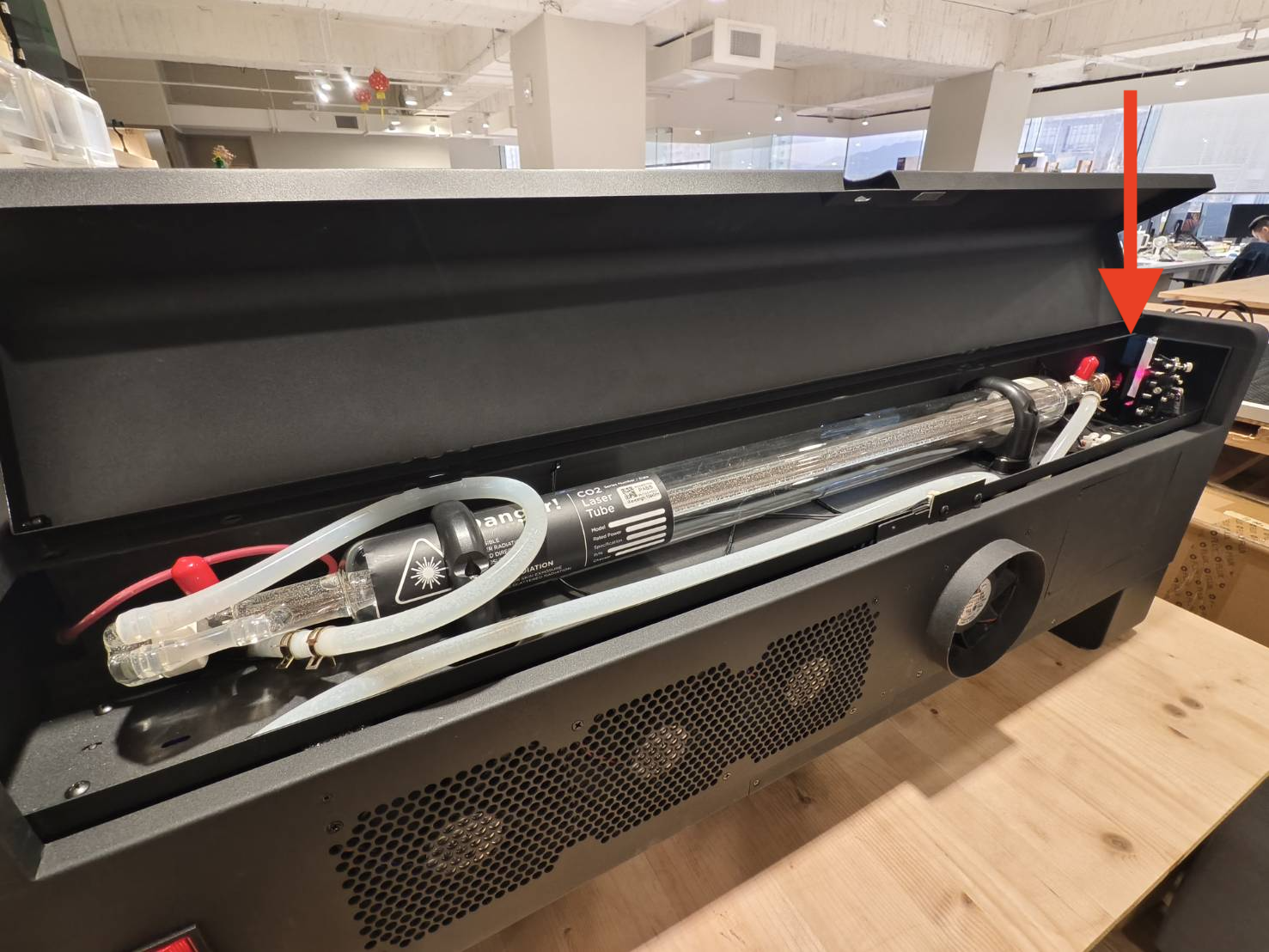

استخدم مفك البراغي لفك البراغي الموجودة في الجزء الخلفي من الجهاز، ثم يمكن فتح الغطاء الخلفي بعد ذلك.
الخطوة 3

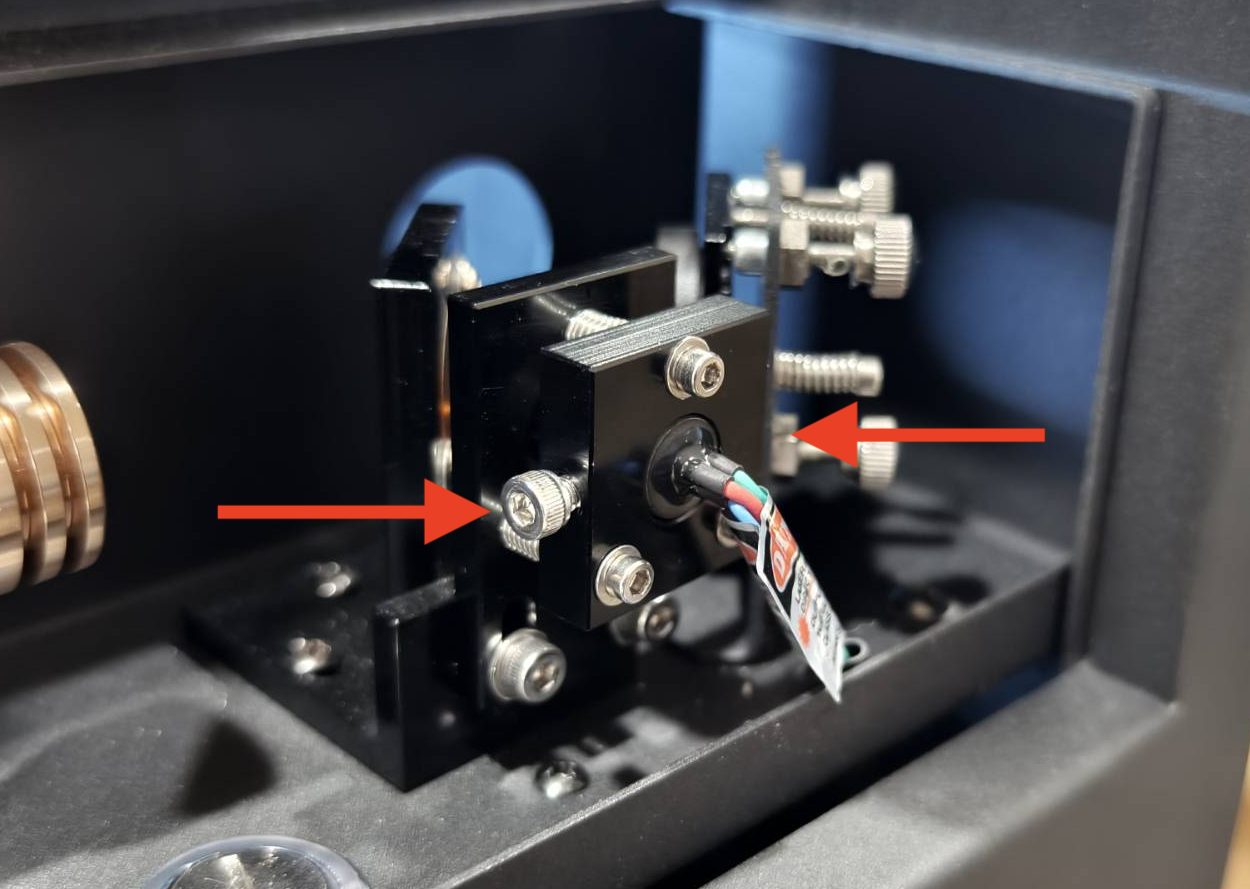

تأكد من إحكام ربط البرغيين الموجودين على جانبي مُصدر الضوء الأحمر.
(مفتاح سداسي 3 مم)
الخطوة 4

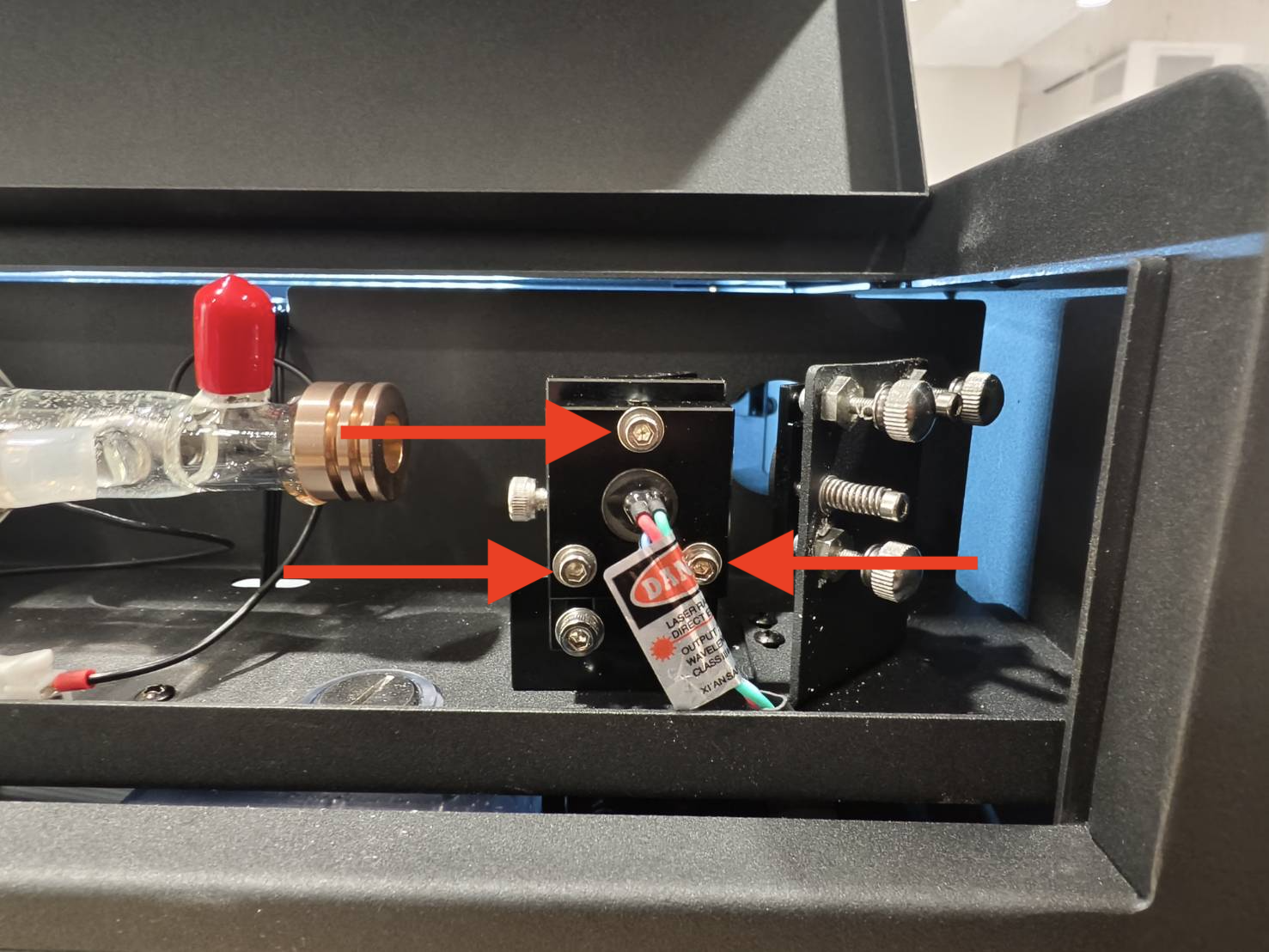

أحكم ربط البراغي الثلاثة الضابطة الموجودة على حامل الليزر الأحمر.
الخطوة 5

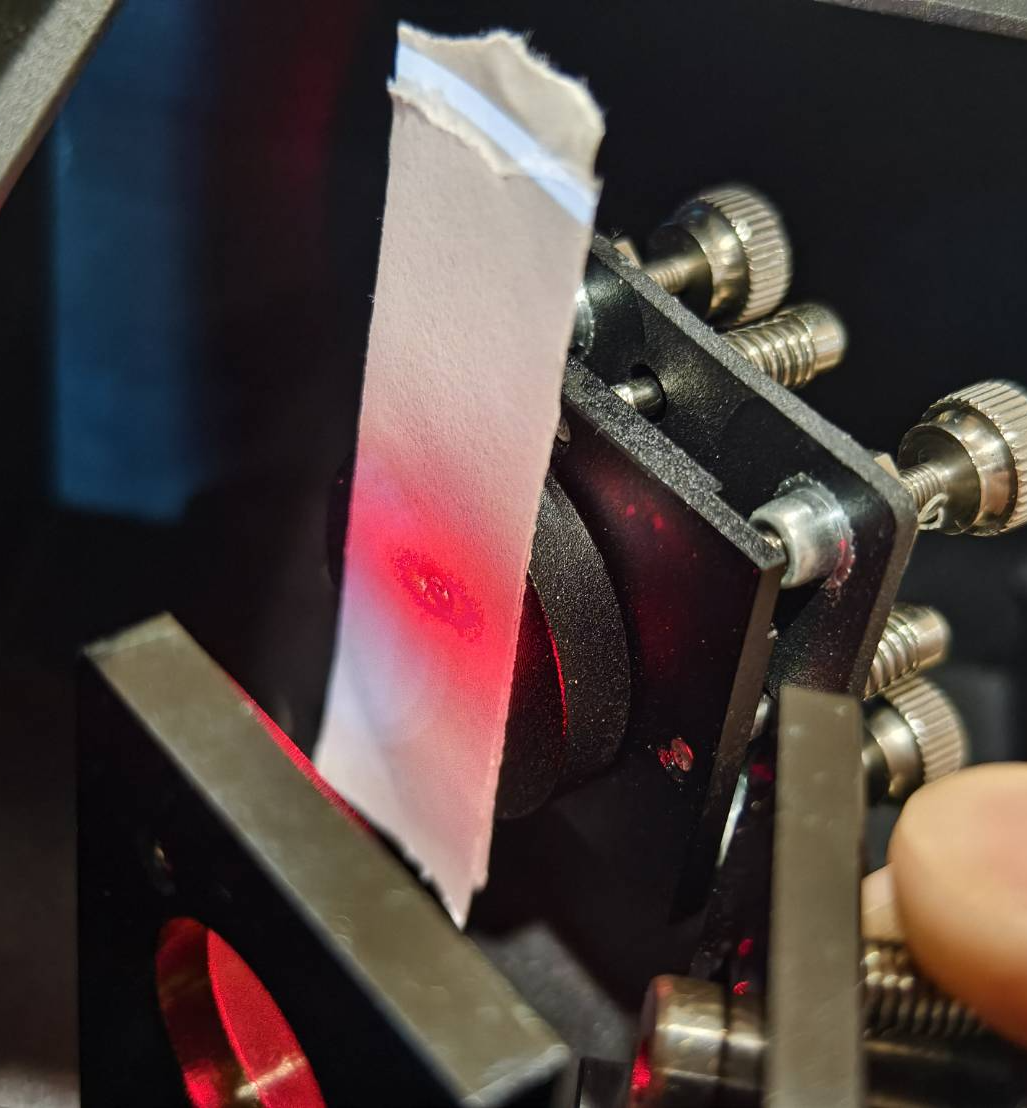

ضع قطعة من الشريط "ثنائي الطبقة" على المرآة الأولى وأغلق الغطاء الخلفي لإجراء 3 نبضات.
(لا تقم بإزالة الشريط اللاصق. يرجى تركه على المرآة.)
الخطوة 6
افتح الغطاء الخلفي وتحقق مما إذا كانت النقطة المحروقة تتداخل مع شعاع الليزر الأحمر.

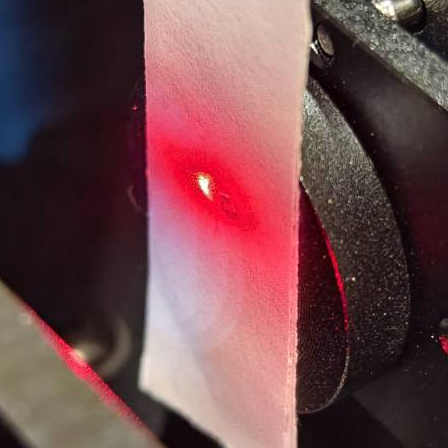

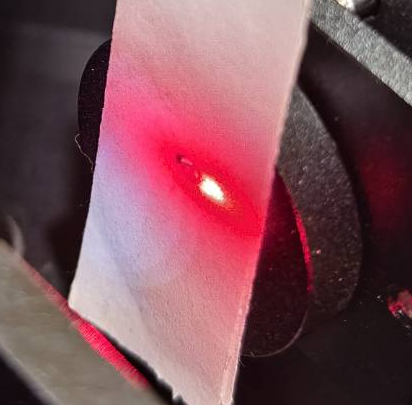

مثال جيد - متداخل |

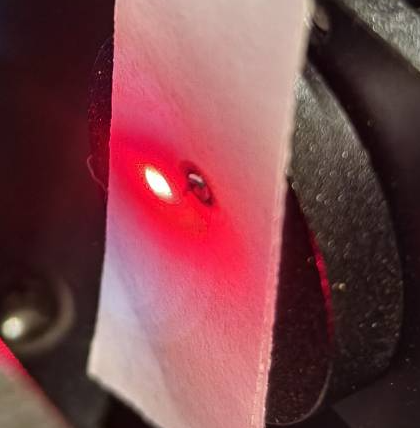

مثال سيئ - غير متداخل |
||||
|
|
حدد النتيجة والإجراء التالي الواجب اتخاذه:
|
|
|
الخطوة 7
سنقوم الآن بضبط الضوء الأحمر أفقيًا.
- قم بفك البراغي الثلاثة في أسفل حامل الضوء الأحمر.
- حرك الحامل لجعل النقطة المحروقة والضوء الأحمر متداخلين أفقيًا.
- أحكم ربط البراغي.
الخطوة 8
سنقوم الآن بضبط الضوء الأحمر عموديًا.
- قم بفك البرغيين الموجودين على جانب حامل الضوء الأحمر.
- حرك الحامل لجعل النقطة المحروقة والضوء الأحمر متداخلين عموديًا.
- أحكم ربط البراغي.
الخطوة 9
ضع شريطًا لاصقًا جديدًا ذا طبقتين على المرآة الأولى وقم بثلاث نبضات لإعادة فحص المسار.

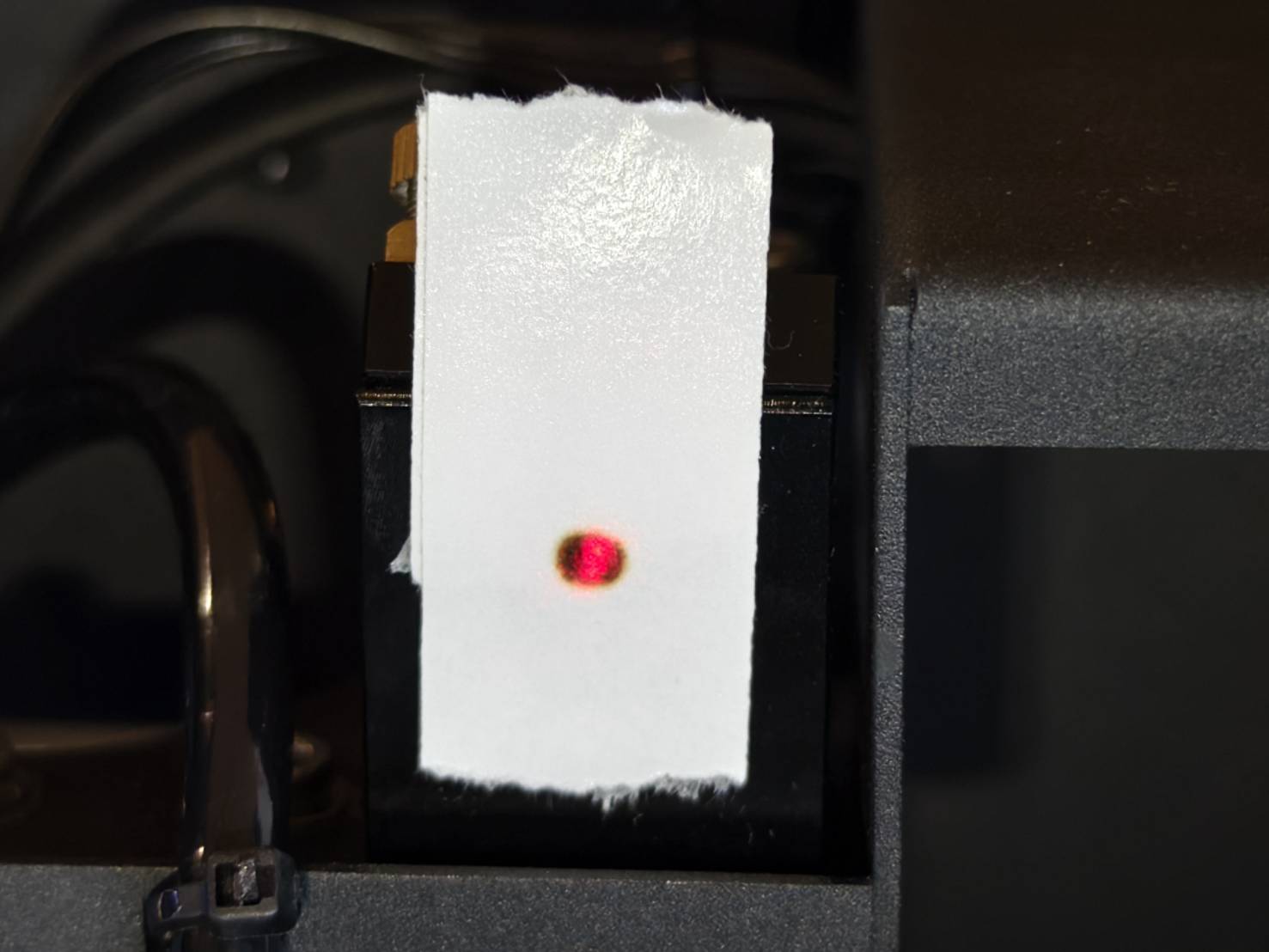

مثال جيد - متداخل |

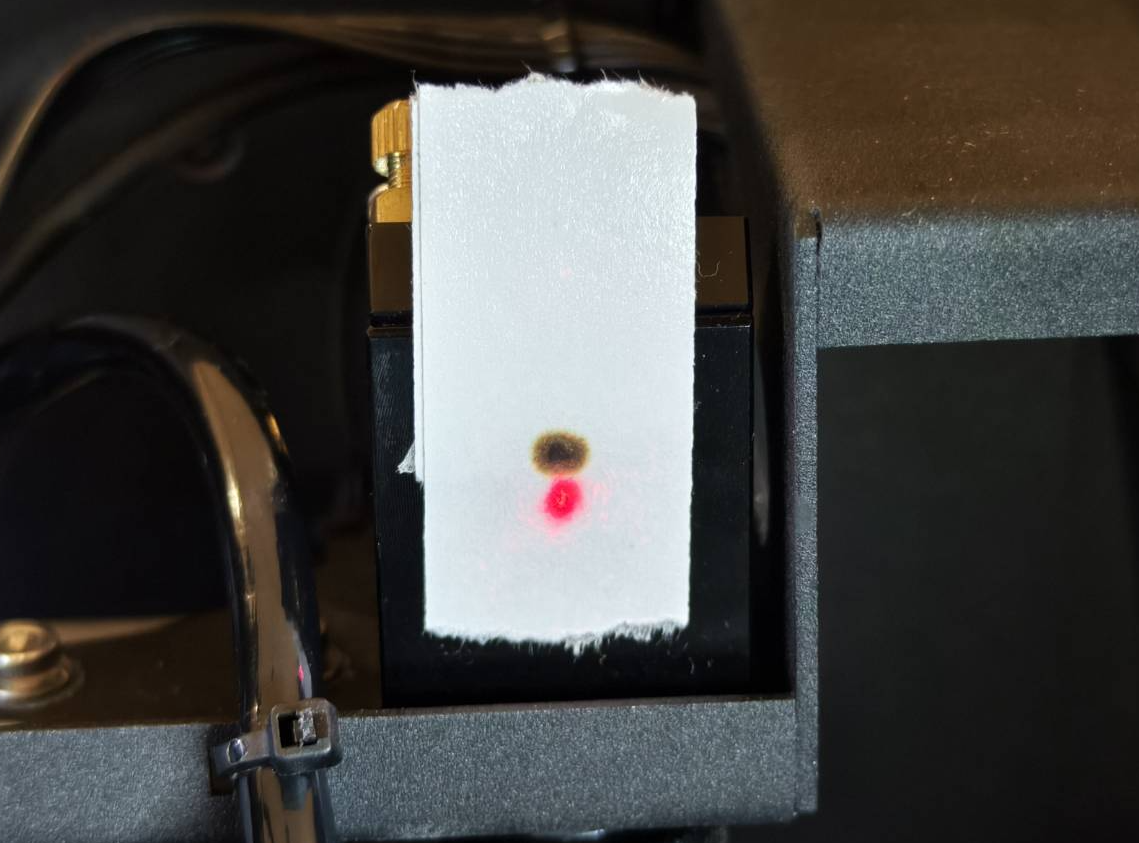

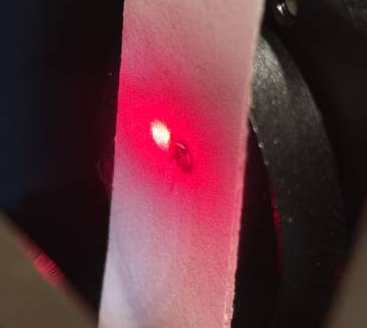

مثال سيئ - غير متداخل |
||||
|
|
حدد النتيجة والإجراء التالي الواجب اتخاذه:
|
|
الخطوة 10
قم بفك البراغي الثلاثة لتصبح قابلة للضبط.
الخطوة 11

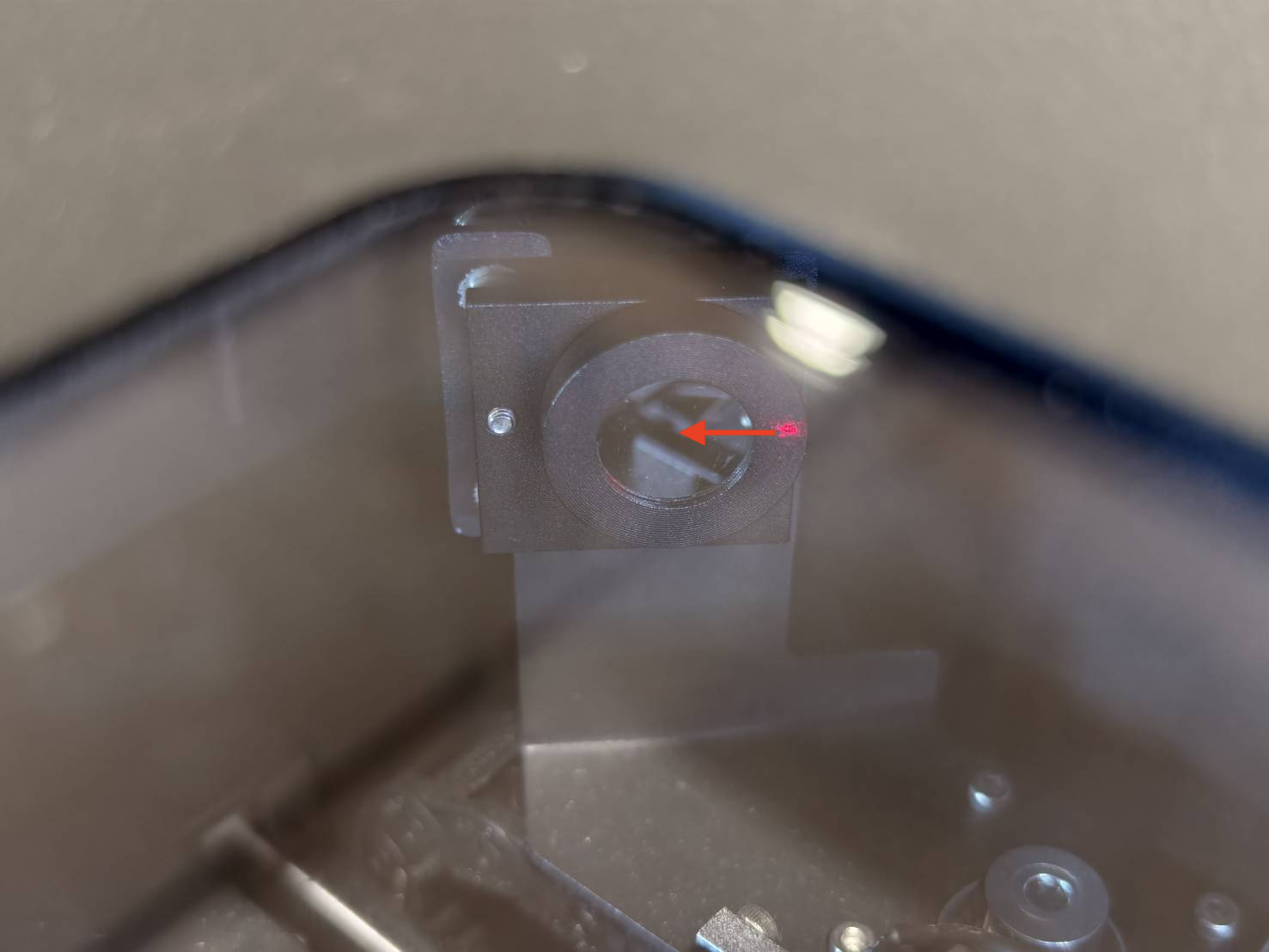

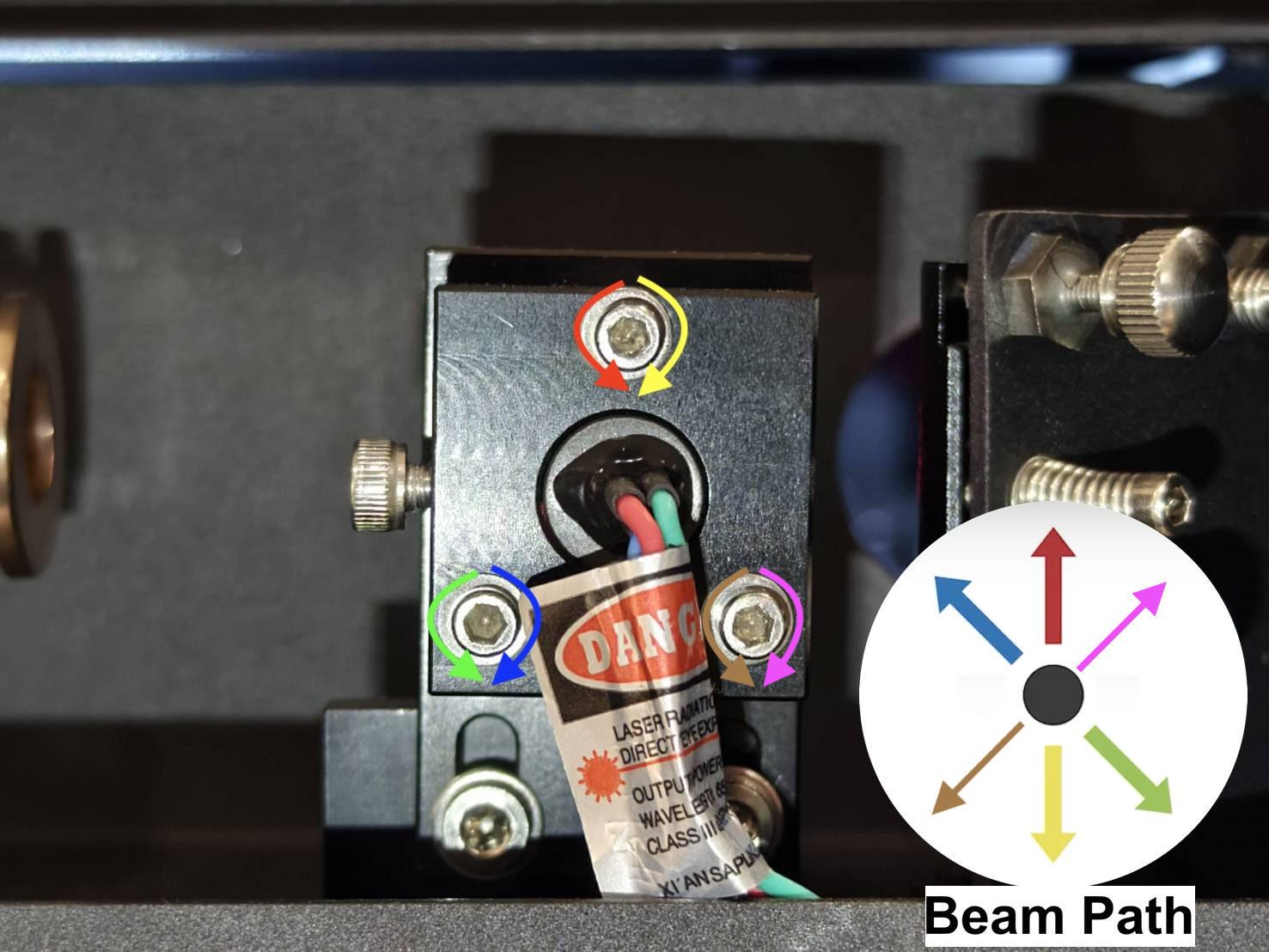

تتحقق هذه الخطوة من تطابق ومحاذاة مسارات الليزر الأحمر وليزر CO2 الفعلي.
إذا لم تكن متحاذية، قم بضبط باعث الضوء الأحمر باستخدام مفتاح ألن مقاس 2.5 مم.
|
||||||||
ملاحظة: |
الخطوة 12
يرجى التحقق من المسار البصري لليزر باستخدام الرابط أدناه.
4-9 فحص المسار البصري
حدد النتيجة والإجراء التالي الواجب اتخاذه:
|
|
|
