التردد الموصى به
مرة كل 3 أشهر
ملاحظات:لتجنب كسر أنبوب الليزر الزجاجي بسبب الحرارة الناتجة أثناء تحفيز الليزر وانسداد مضخة المياه، من الضروري الحفاظ على فعالية التبريد المائي بكمية كافية من الماء المقطر.
المواد اللازمة
تحضير ذاتي:
* 400 مل من الماء المقطر أو النقي
1｜زردية ذات رأس مدبب
2｜منشفة ورقية أو قطعة قماش
3｜وعاء للماء
متوفر في صندوق الملحقات:
4｜مفك براغي توركس
5｜مفتاح ألن 3 مم
6｜مفتاح ربط مزدوج الرأس
7｜قمع
سيشرح هذا الفصل جزأين من عملية استبدال ماء التبريد. يرجى الرجوع إلى الخطوة التي تهمك.
إذا كنت تستخدم الجهاز لأول مرة أو لم يكن الماء متسخًا بشكل كبير، يمكنك تخطي الخطوات من 1 إلى 7 والانتقال مباشرة إلى الخطوة 8، إضافة الماء.
الخطوة 10 - ملء الماء
ب. أدخل القمع.
ج. اسكب الماء ببطء حتى يمتلئ الخزان بنسبة 50٪.
د. أغلق غطاء المضخة.
هـ. انتقل إلى "وضع الصيانة" وانتظر حتى تكتمل عملية التوطين، ثم اضغط على زر "المضخة" لتشغيل مضخة الماء.
و. عند انخفاض مستوى الماء في الخزان، اضغط على زر "المضخة" مرة أخرى لإيقاف تشغيلها، ثم أضف المزيد من الماء حتى يمتلئ الخزان بنسبة 80٪.
ز. كرر الخطوة السابقة حتى يمتلئ الخزان بنسبة 80٪ ويستقر مستوى الماء.
#END
ⓘ هناك طريقتان لتصريف الماء من أنبوب الليزر.
إذا قررت عدم تحريك أنبوب الليزر، يمكنك تخطي الخطوات من 1 إلى 3.
إذا قررت عدم تحريك أنبوب الليزر، يمكنك تخطي الخطوات من 1 إلى 3.
أ. ارفع أنبوب الليزر للسماح بتصريف الماء.
تذكر أنه يجب إعادة ضبط المسار البصري بعد تحريك أنبوب الليزر.
ضبط المسار البصري

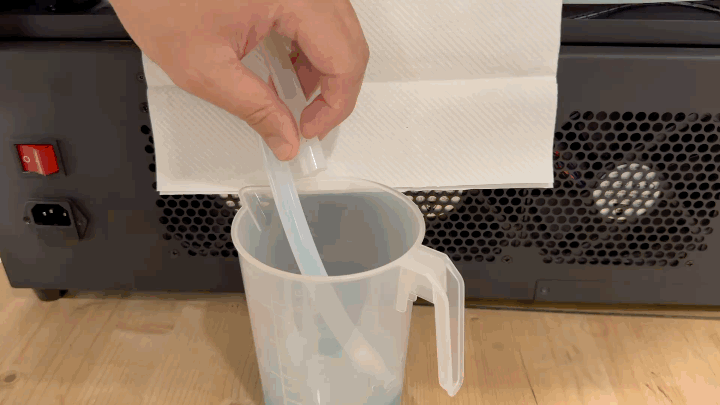

ب. انفخ في الخرطوم للمساعدة في تصريف الماء.
الخطوة 1 - فصل الطاقة
(تجاوز هذه الخطوة إذا اخترت عدم تحريك الأنبوب.)- أوقف تشغيل الجهاز وافصل كابل الطاقة قبل تغيير الماء أو إضافته.

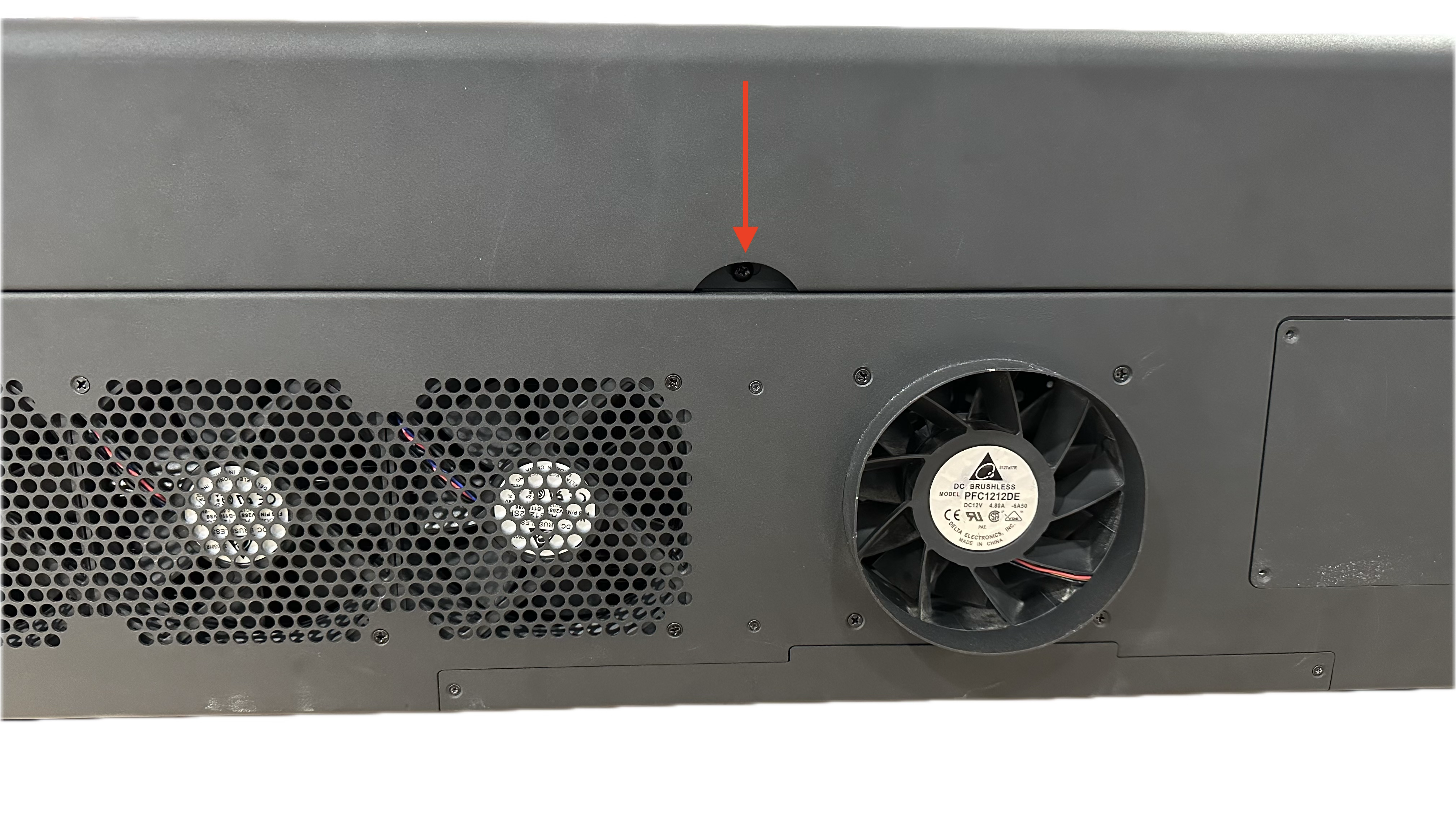

- استخدم مفك البراغي لإزالة البرغي الموجود على الغطاء الخلفي، ثم ارفع الغطاء.

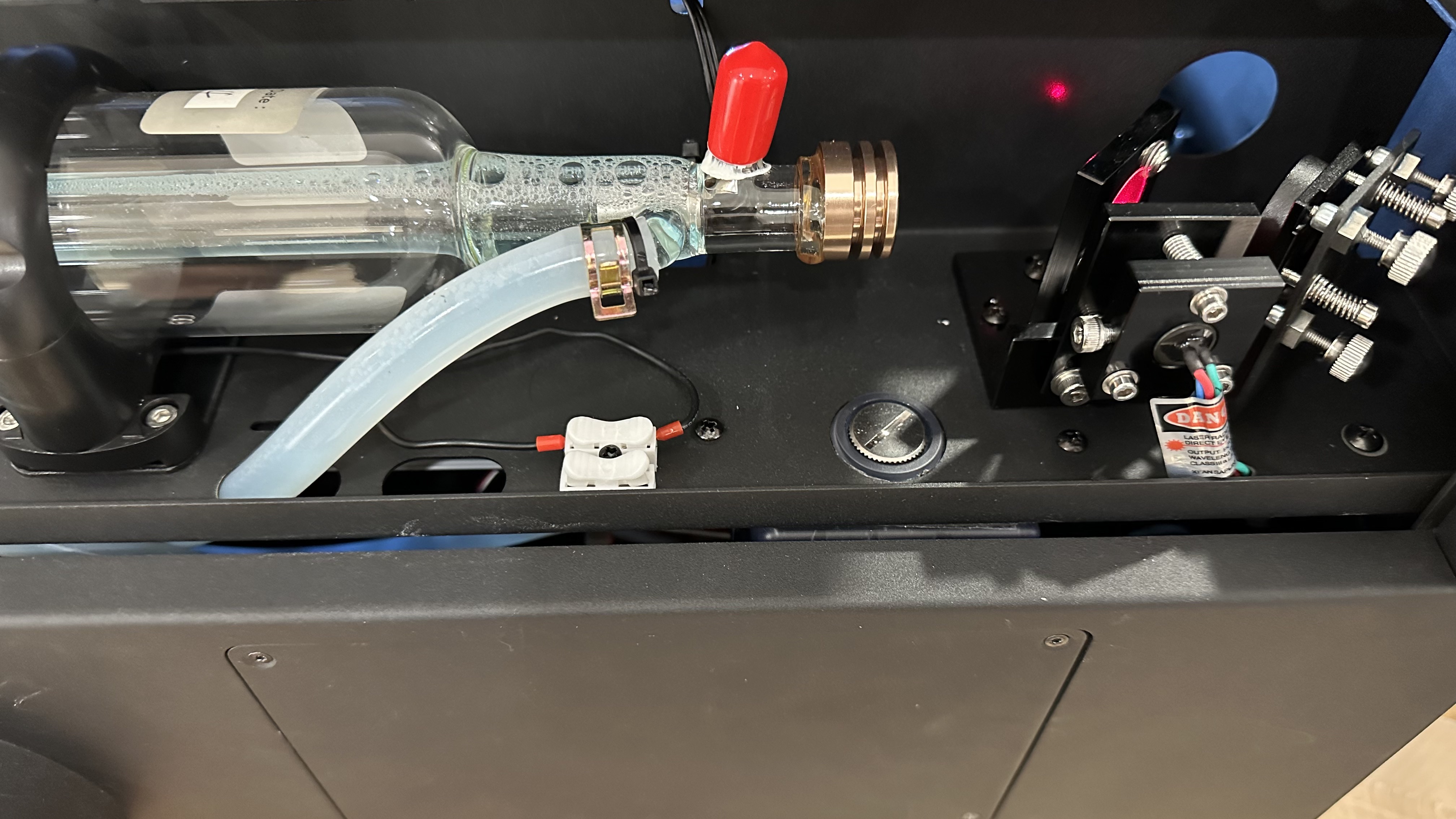

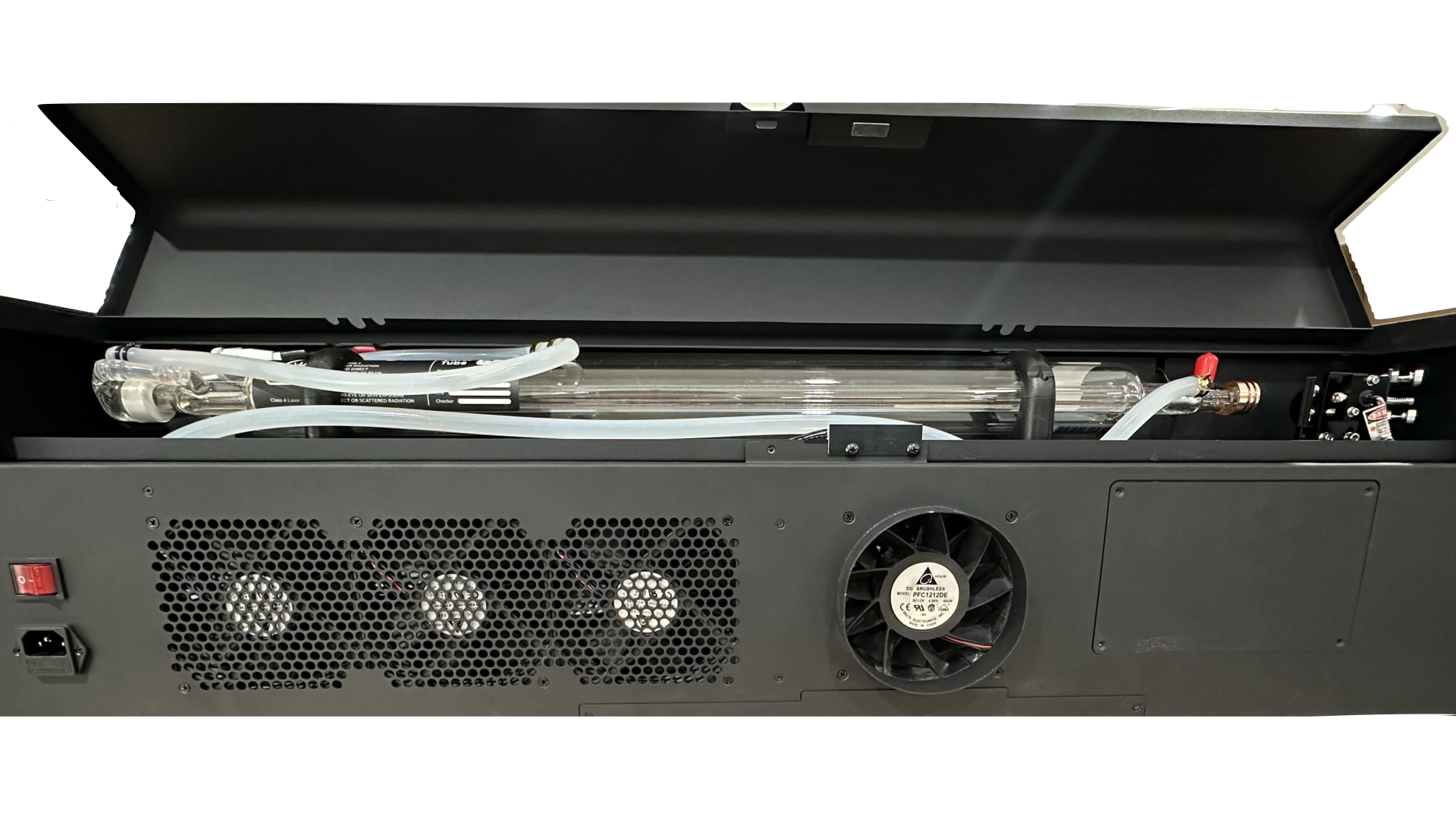

- لأنبوب الليزر طرفان: الطرف عالي الجهد بالقرب من الشاشة، والطرف منخفض الجهد بالقرب من المرآة العاكسة.
الخطوة 2 - فصل أسلاك أنبوب الليزر

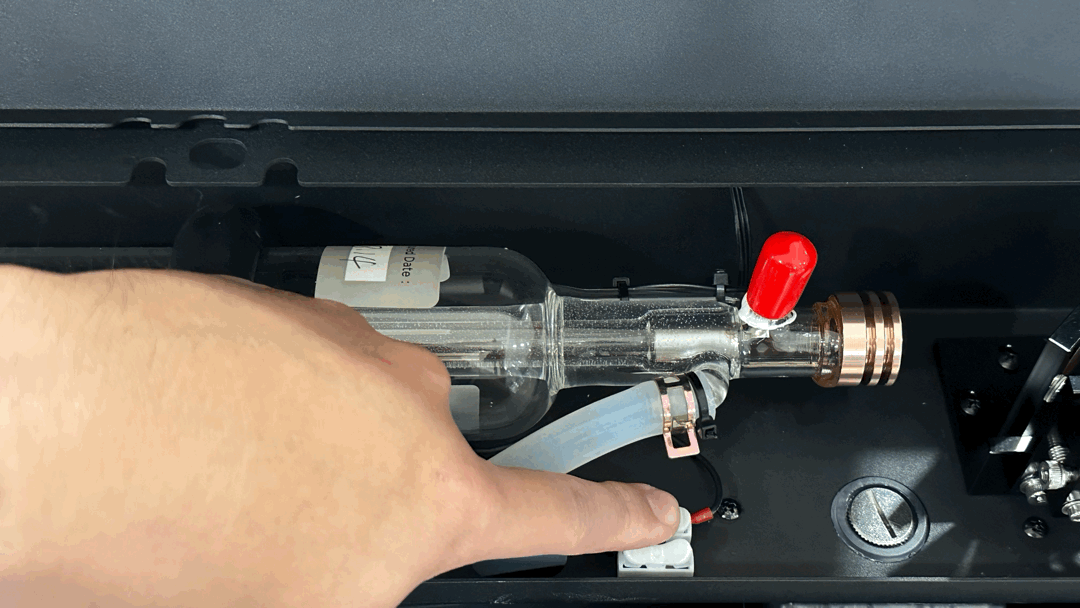

(تجاوز هذه الخطوة إذا اخترت عدم تحريك الأنبوب.)اضغط على الطرف الأبيض واسحب السلك الأرضي.الخطوة 3 - إزالة حوامل أنبوب الليزر

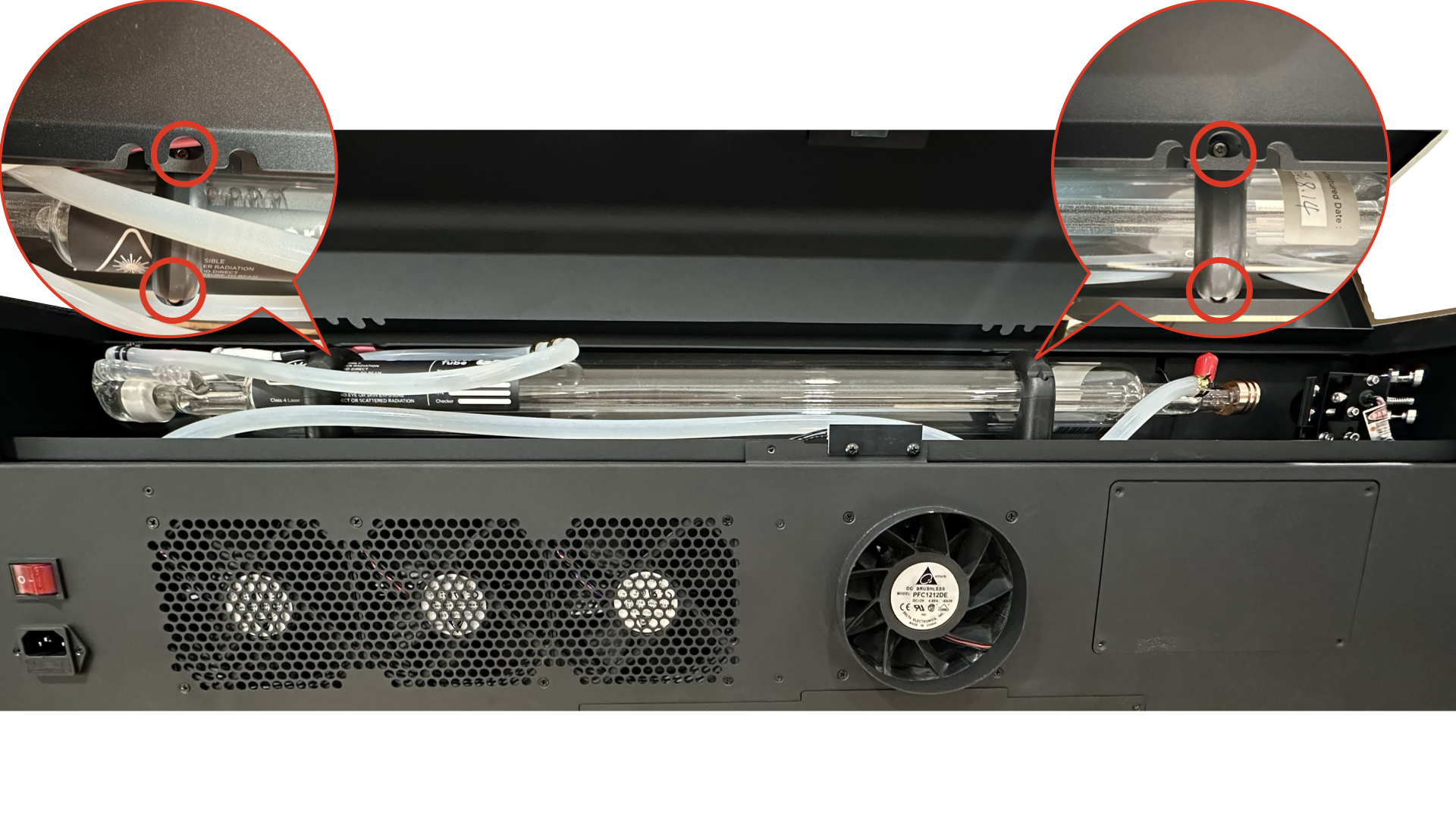

(تجاوز هذه الخطوة إذا اخترت عدم تحريك الأنبوب.)استخدم مفتاح ألن 3 مم لفك 4 براغي على حوامل أنبوب الليزر (انظر الصورة أدناه).الخطوة 4 - إزالة أنبوب الليزر لتصريف الماء

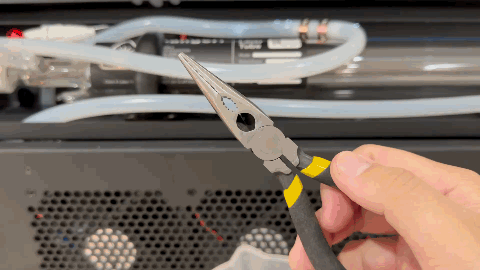

أ. اسحب الخرطوم > حرك مشبكي الأنابيب بعيدًا عن موصل الخرطوم باستخدام زردية ذات رأس إبري > أزل الوصلة من أحد الخراطيم وأدخل الخرطوم فورًا في وعاء الماء

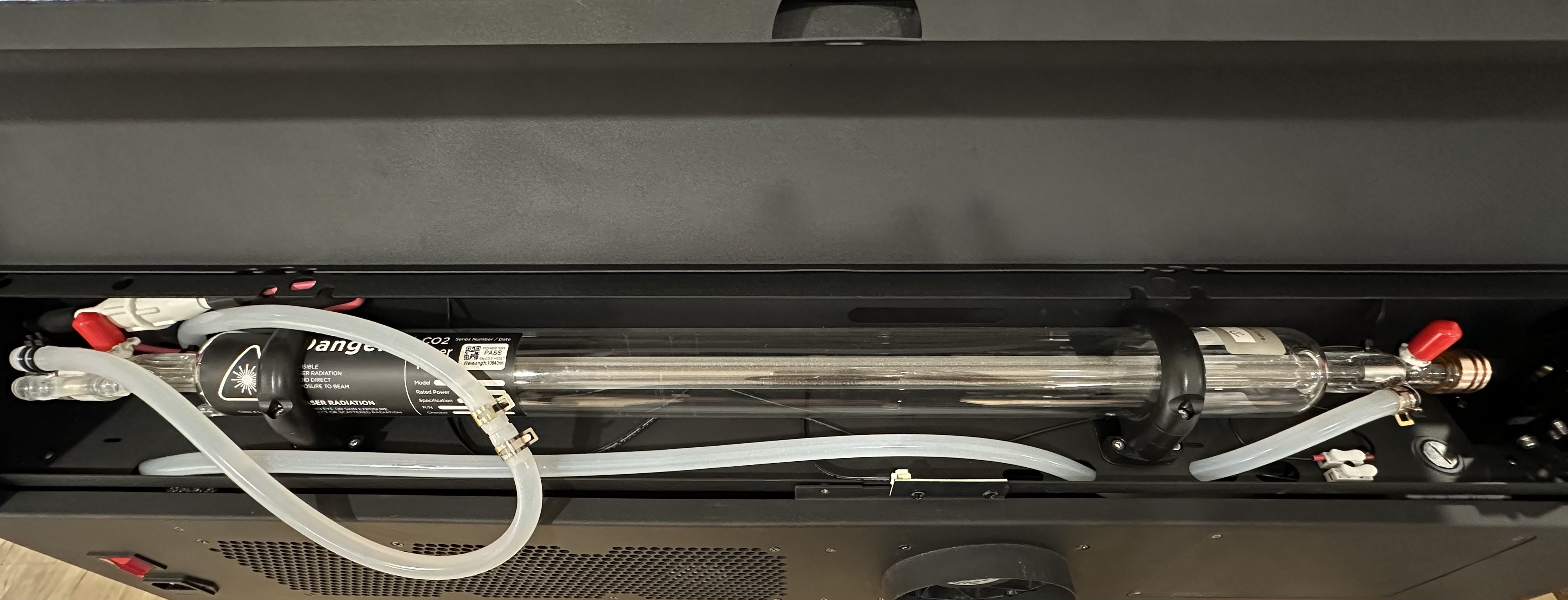

ب. ارفع أنبوب الليزر أو انفخ في أحد طرفي الخرطوم لتصريف الماء بالكامل.
الخطوة 5 - إعادة وضع أنبوب الليزر وتركيبه على الخرطوم
أ. أعد وضع أنبوب الليزر في موضعه الأصلي. (تجاوز هذه الخطوة إذا اخترت عدم تحريك الأنبوب.)⚠️ تجنب ملامسة أجزاء الجهاز بالماء. في حالة تسرب الماء أو انتشاره، دع الجهاز يجف تمامًا قبل تشغيله.

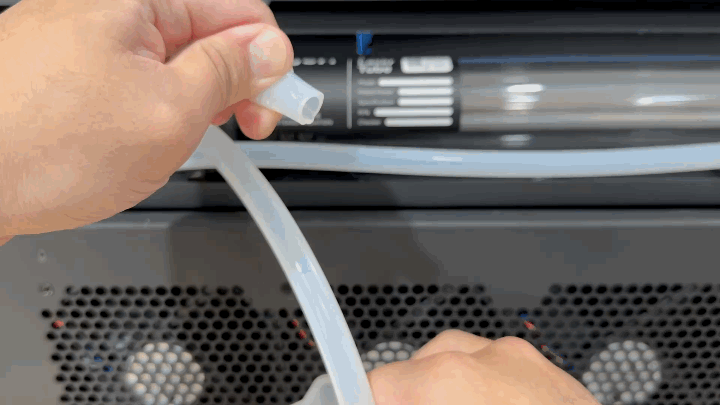

b. أدخل الوصلة في كلا الخرطومين > حرك المشبكين بالقرب من بعضهما البعض لمنع التسرب.
الخطوة 6 - توصيل سلك التأريض لأنبوب الليزر
(تجاوز هذه الخطوة إذا اخترت عدم تحريك الأنبوب.)إلى الجانب منخفض الجهد > اضغط على الطرف الأبيض لأسفل وأدخل سلك التأريض > حرر الطرف الأبيض > اسحب سلك التأريض برفق للتأكد من توصيله بإحكام.الخطوة 7 - تثبيت حوامل أنبوب الليزر
(تجاوز هذه الخطوة إذا اخترت عدم تحريك الأنبوب.)تأكد من أن المسافة بين أنبوب الليزر ومجمعات الشعاع حوالي 35 مم.الخطوة 8 - توصيل سلك الطاقة وبدء التشغيل

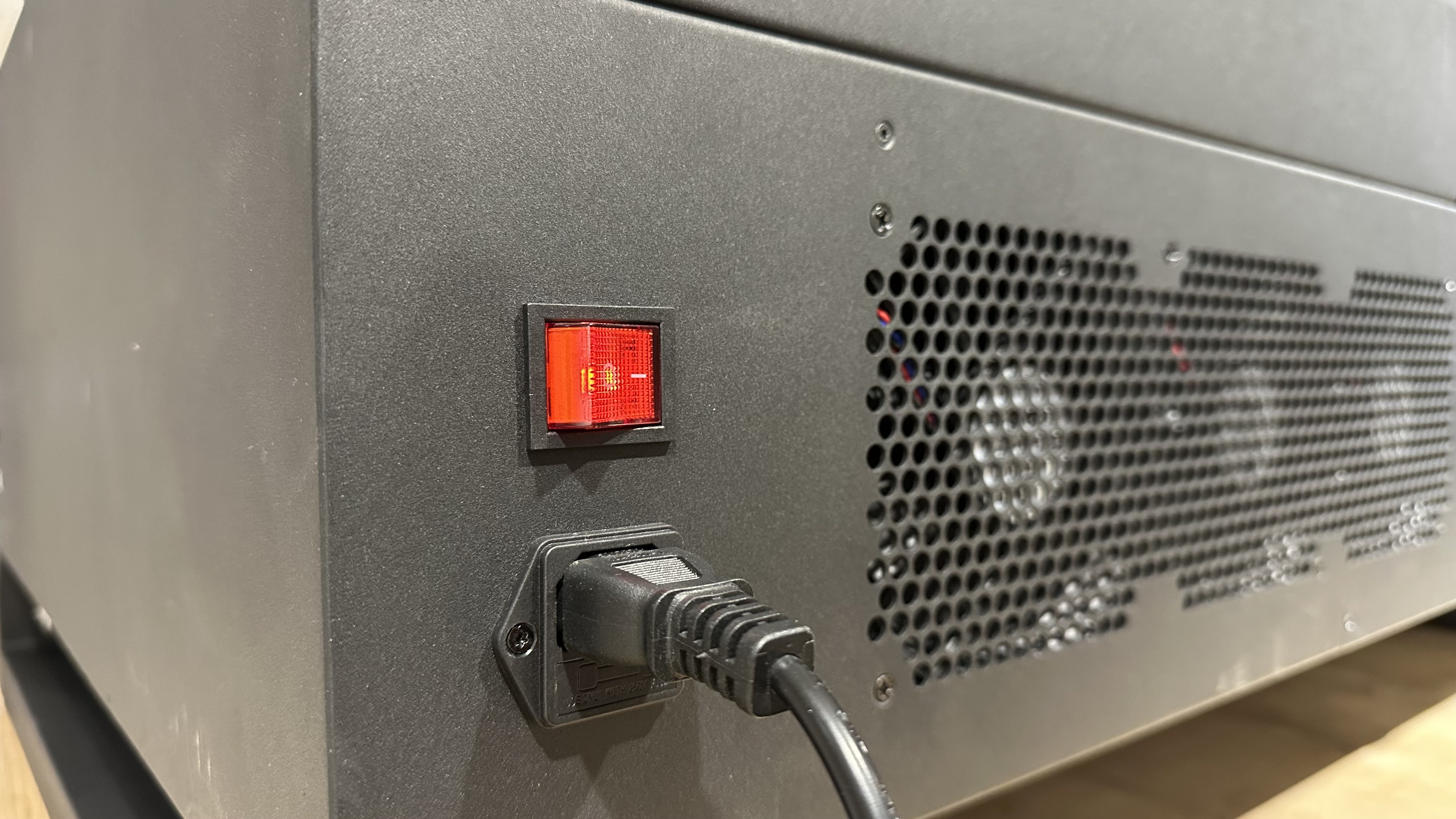

قم بتوصيل سلك الطاقة وتشغيل الجهاز.الخطوة 9 - إخراج مضخة الماء

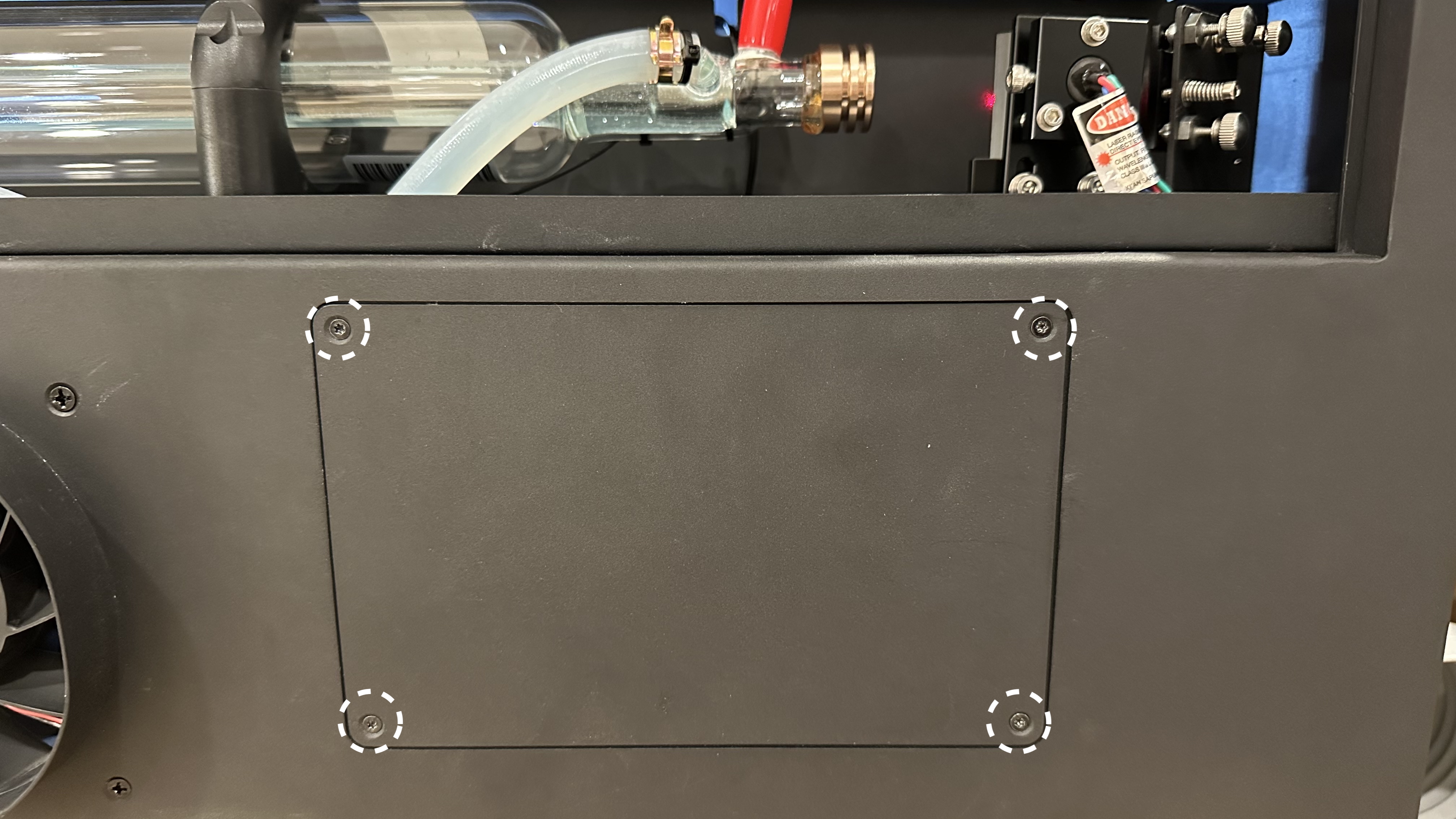

أزل اللوحة الخلفية المربعة باستخدام مفك براغي Torx لفحص مستوى الماء في الخزان.
الخطوة 10 - ملء الماء
ملاحظة: يلزم 400 مل من الماء المقطر أو النقي للملء.
أ. افتح غطاء المضخة باستخدام مفتاح ربط مزدوج الرأس.ب. أدخل القمع.
ج. اسكب الماء ببطء حتى يمتلئ الخزان بنسبة 50٪.
د. أغلق غطاء المضخة.
هـ. انتقل إلى "وضع الصيانة" وانتظر حتى تكتمل عملية التوطين، ثم اضغط على زر "المضخة" لتشغيل مضخة الماء.
و. عند انخفاض مستوى الماء في الخزان، اضغط على زر "المضخة" مرة أخرى لإيقاف تشغيلها، ثم أضف المزيد من الماء حتى يمتلئ الخزان بنسبة 80٪.
ز. كرر الخطوة السابقة حتى يمتلئ الخزان بنسبة 80٪ ويستقر مستوى الماء.
الخطوة 11 - إعادة تركيب اللوحة
ثبت اللوحة مرة أخرى بإحكام ربط البراغي الأربعة باستخدام مفك براغي Torx.#END
