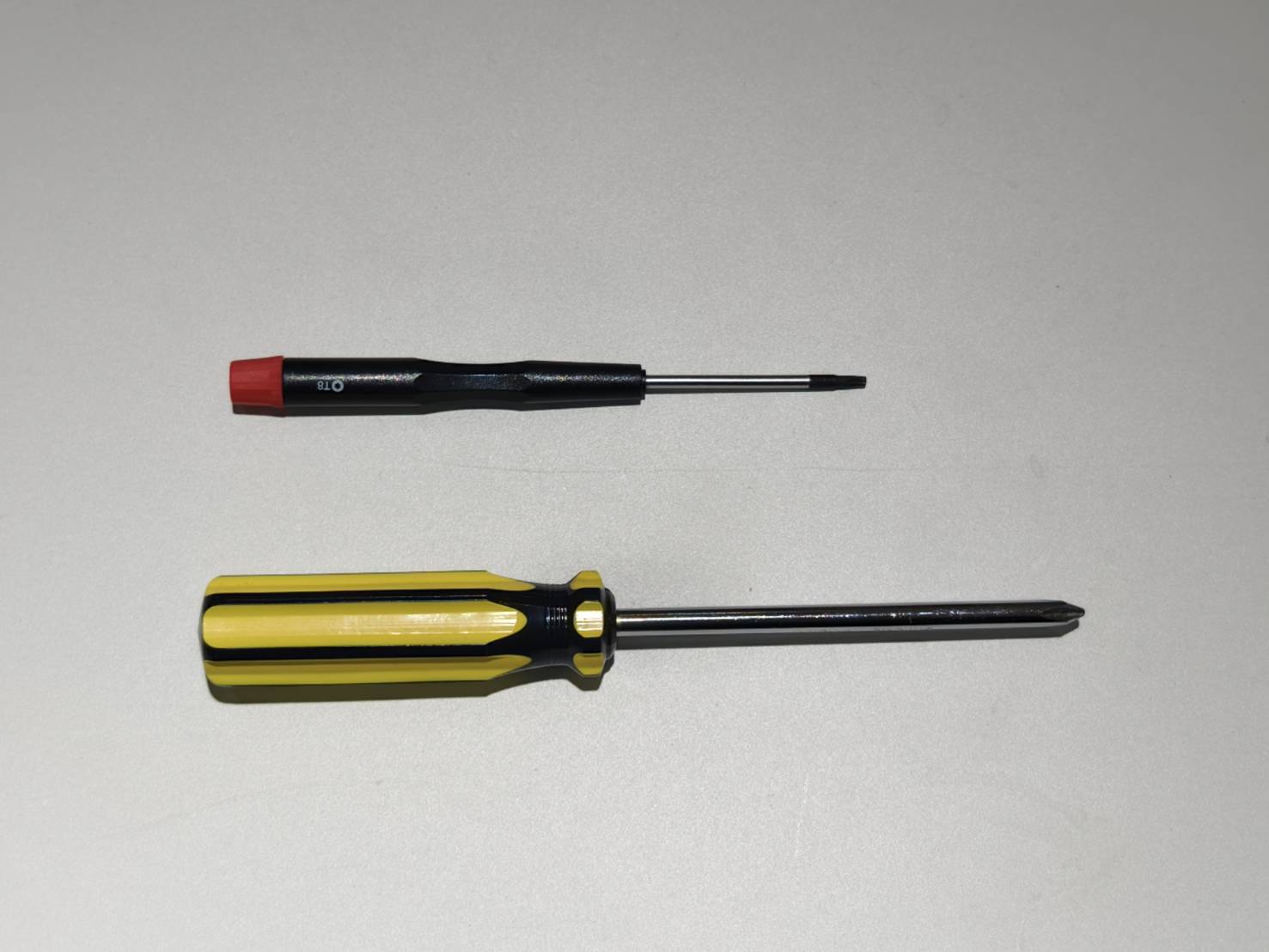

الأدوات
| 1 |
مفك براغي فيليبس |
| 2 |
مفك براغي T8 |
الخطوة 1
أوقف تشغيل الجهاز، وافصل كابل الطاقة.
الخطوة 2

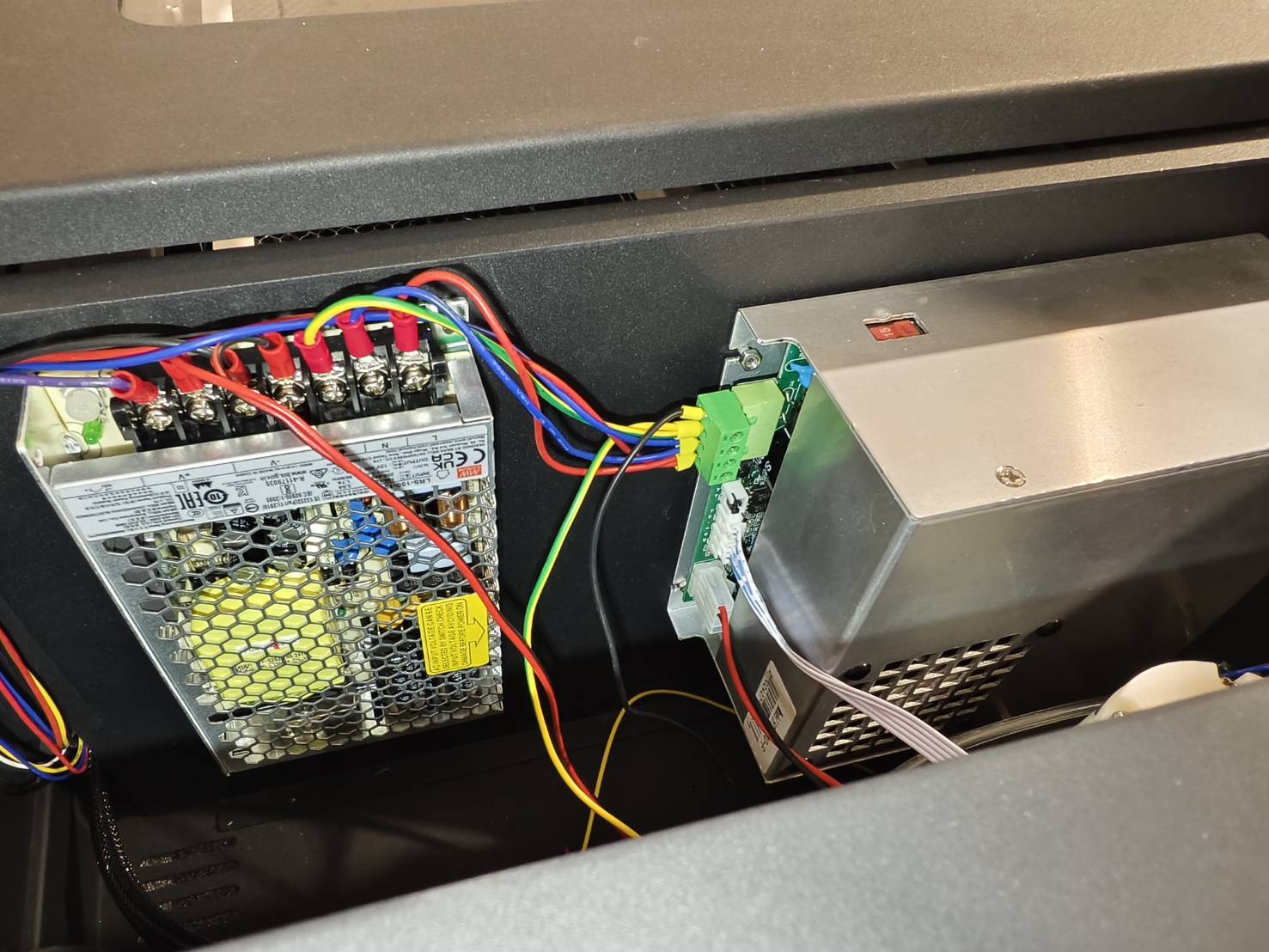

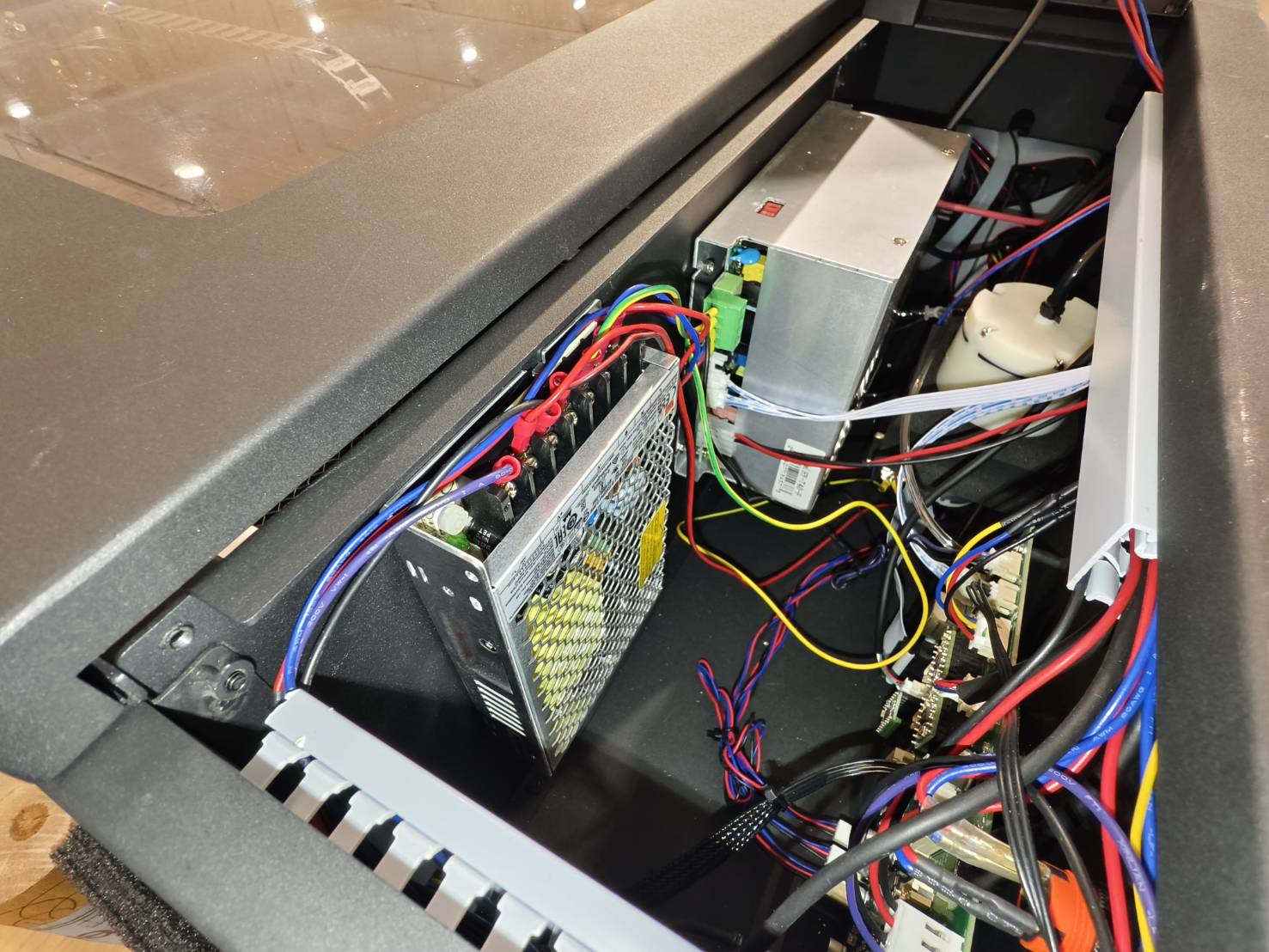

افتح الغطاء الجانبي لمشاهدة الأجزاء الداخلية للجهاز.
-
استخدم مفك براغي فيليبس لفتح الغطاء.
الخطوة 3

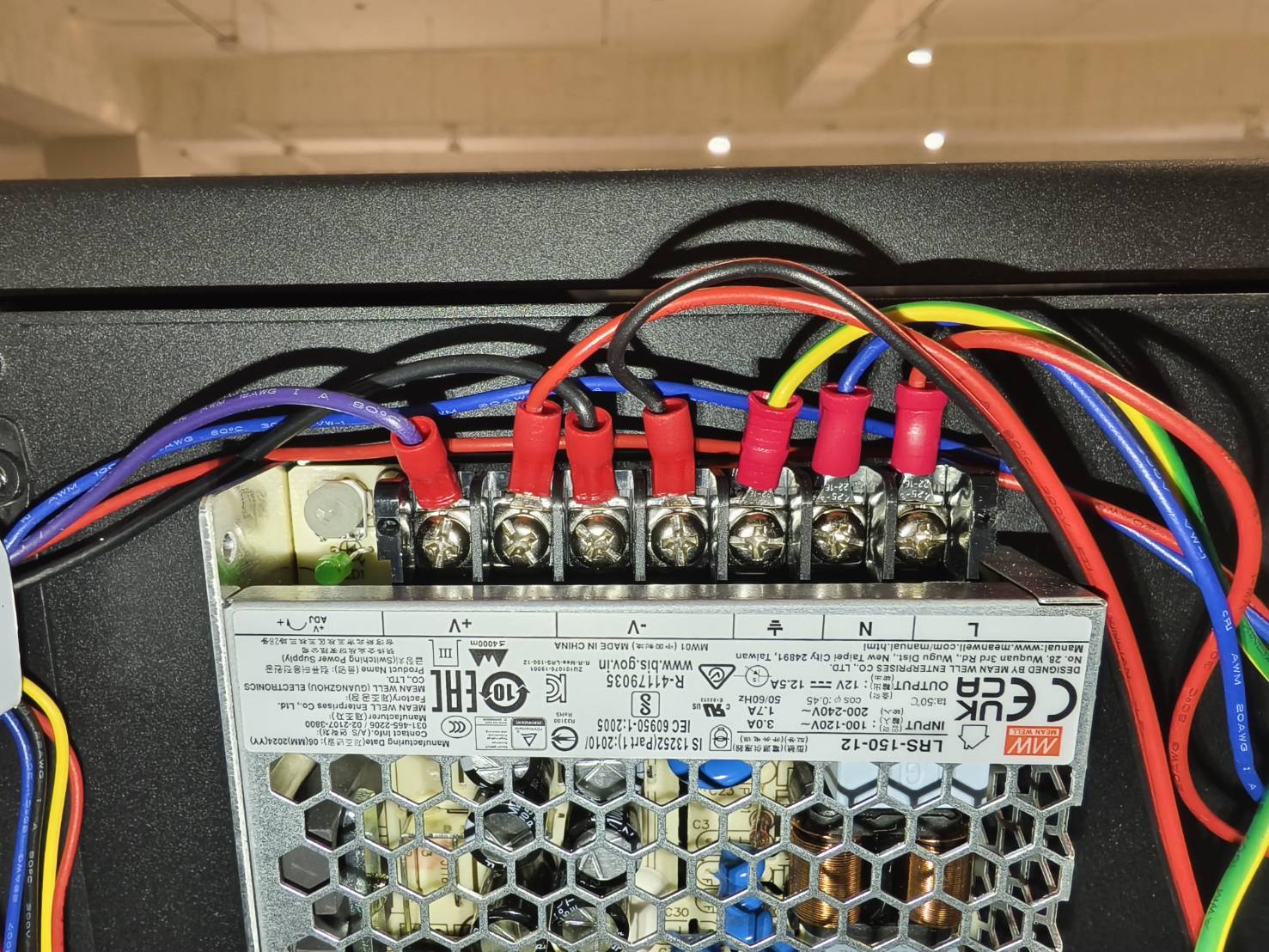

التقط صورًا واضحة لكامل توصيلات أسلاك وحدة التغذية الكهربائية 12 فولت. يرجى التأكد من وضوح الصور قدر الإمكان.
الهدف هو تجنب نسيان مواضع توصيل الأسلاك عند تركيب الوحدة الجديدة.
(إذا نسيت موضع توصيل أي كابل، يرجى الرجوع إلى المخطط التوضيحي للحصول على أحدث إعدادات التوصيل.)
الخطوة 4

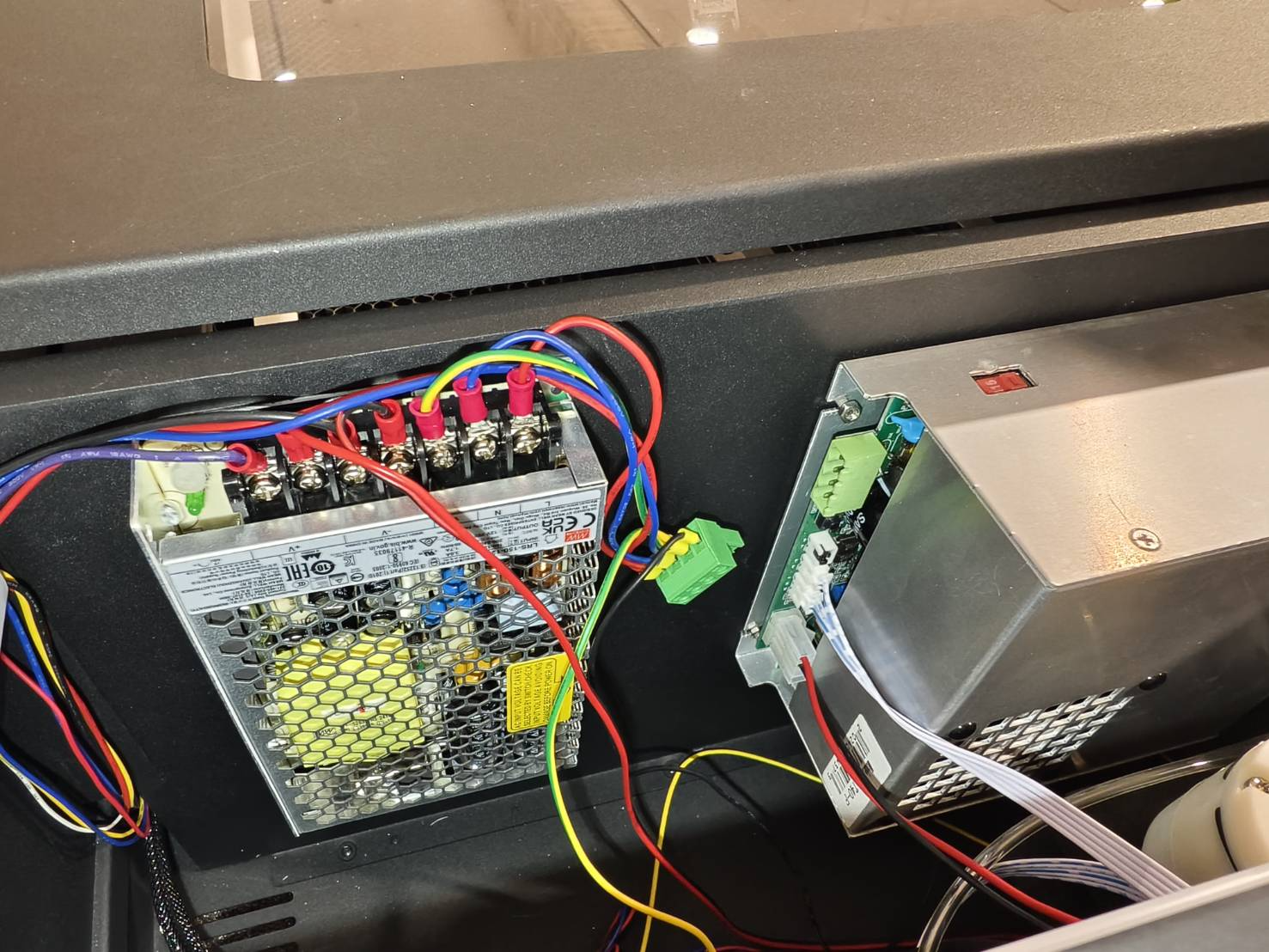

افصل الكابل من وحدة تغذية الليزر.
الخطوة 5

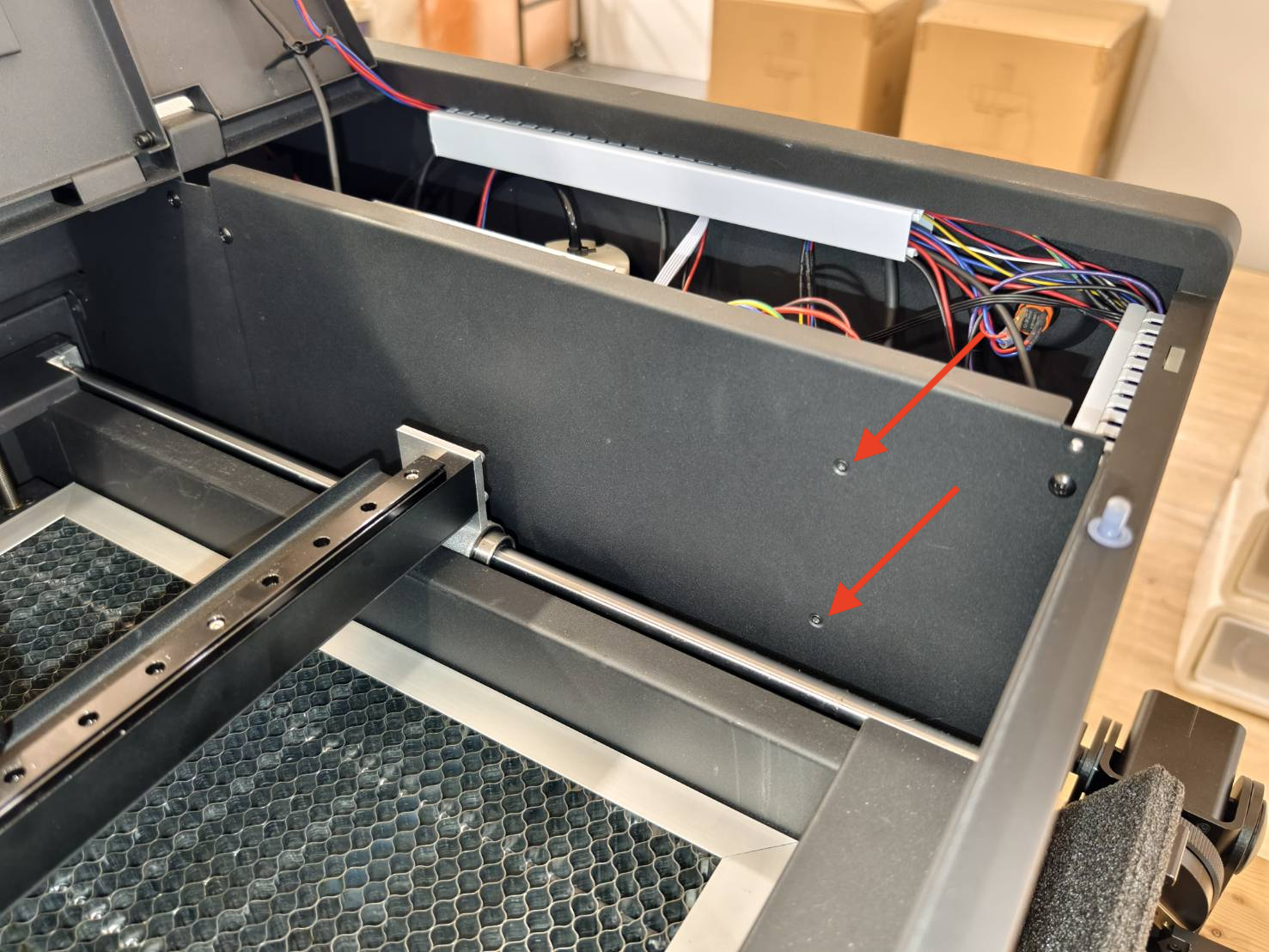

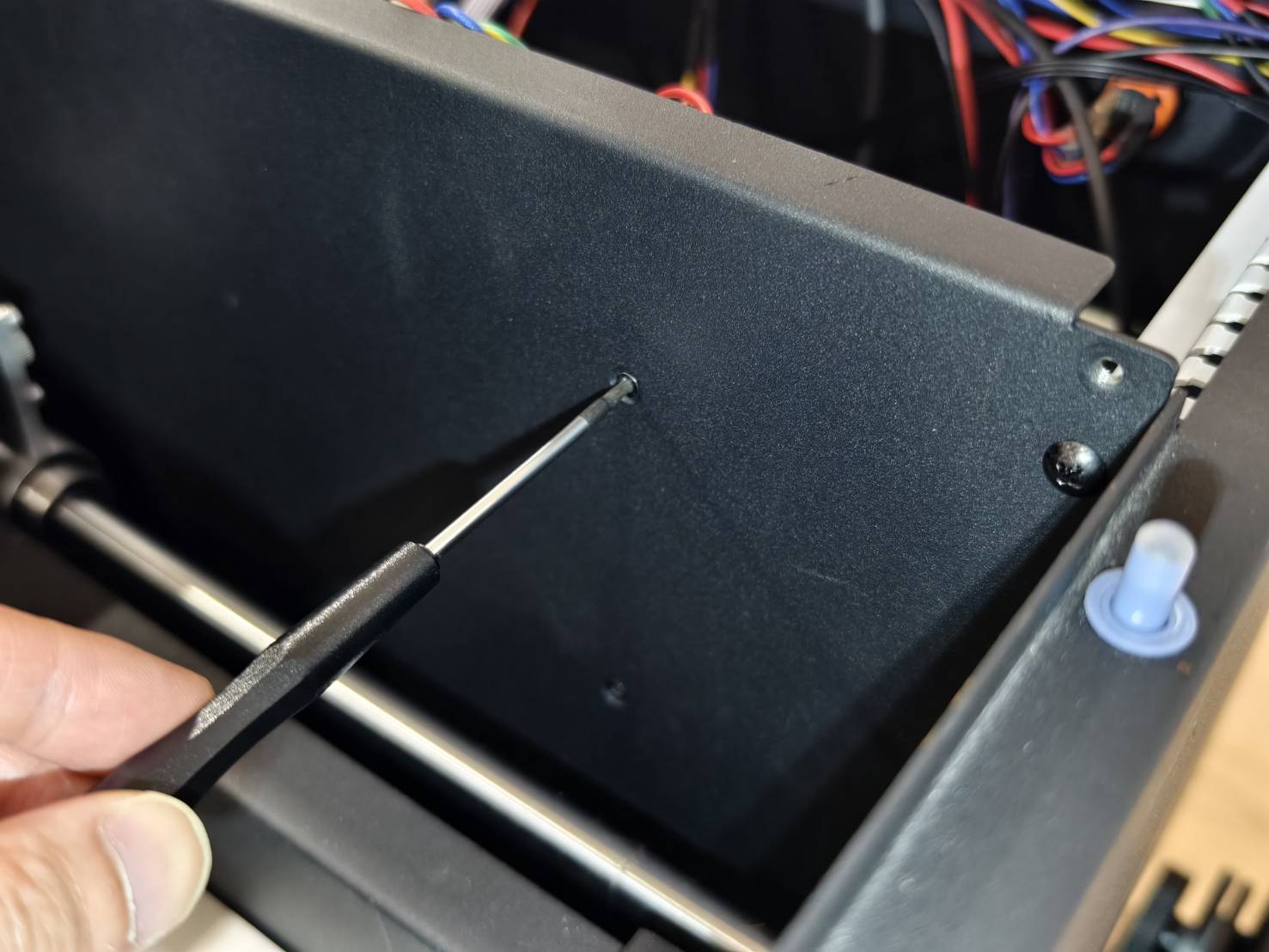

افتح الغطاء وقم بفك البرغيين T8 الموجودين في الجزء الخلفي من وحدة التغذية الكهربائية 12 فولت.

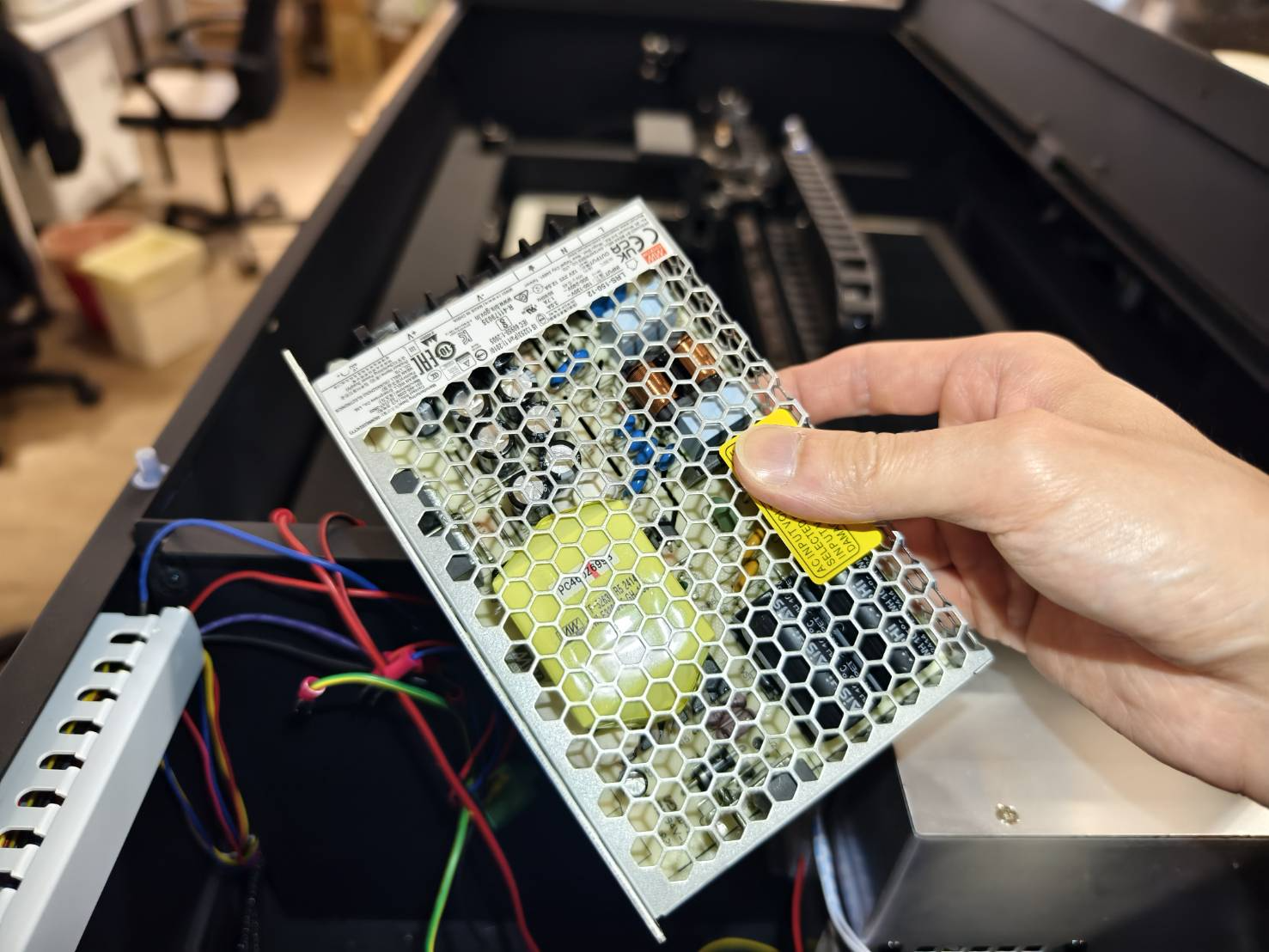

يمكن بعد ذلك فصل وحدة إمداد الطاقة من اللوح المعدني.
الخطوة 6

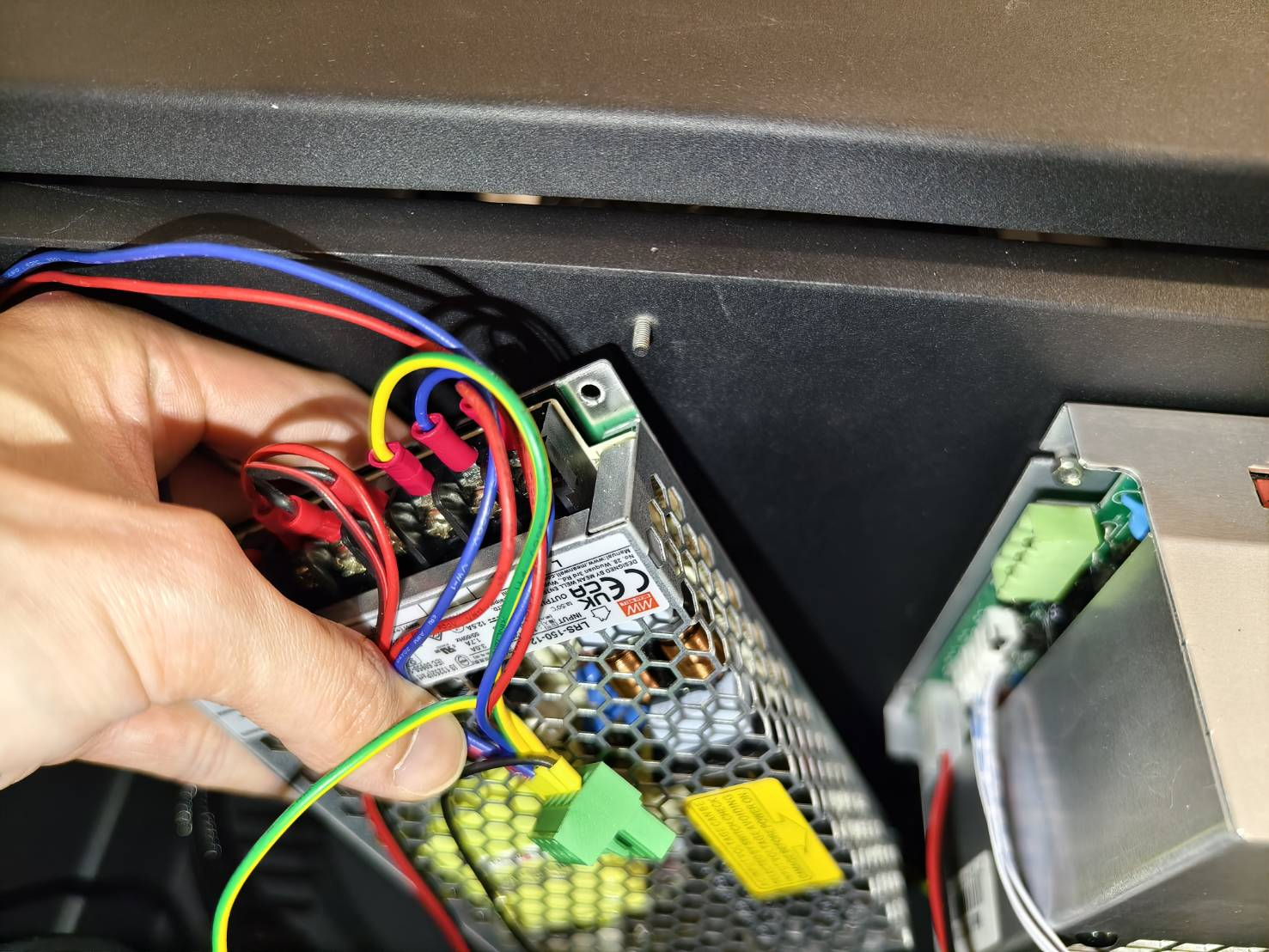

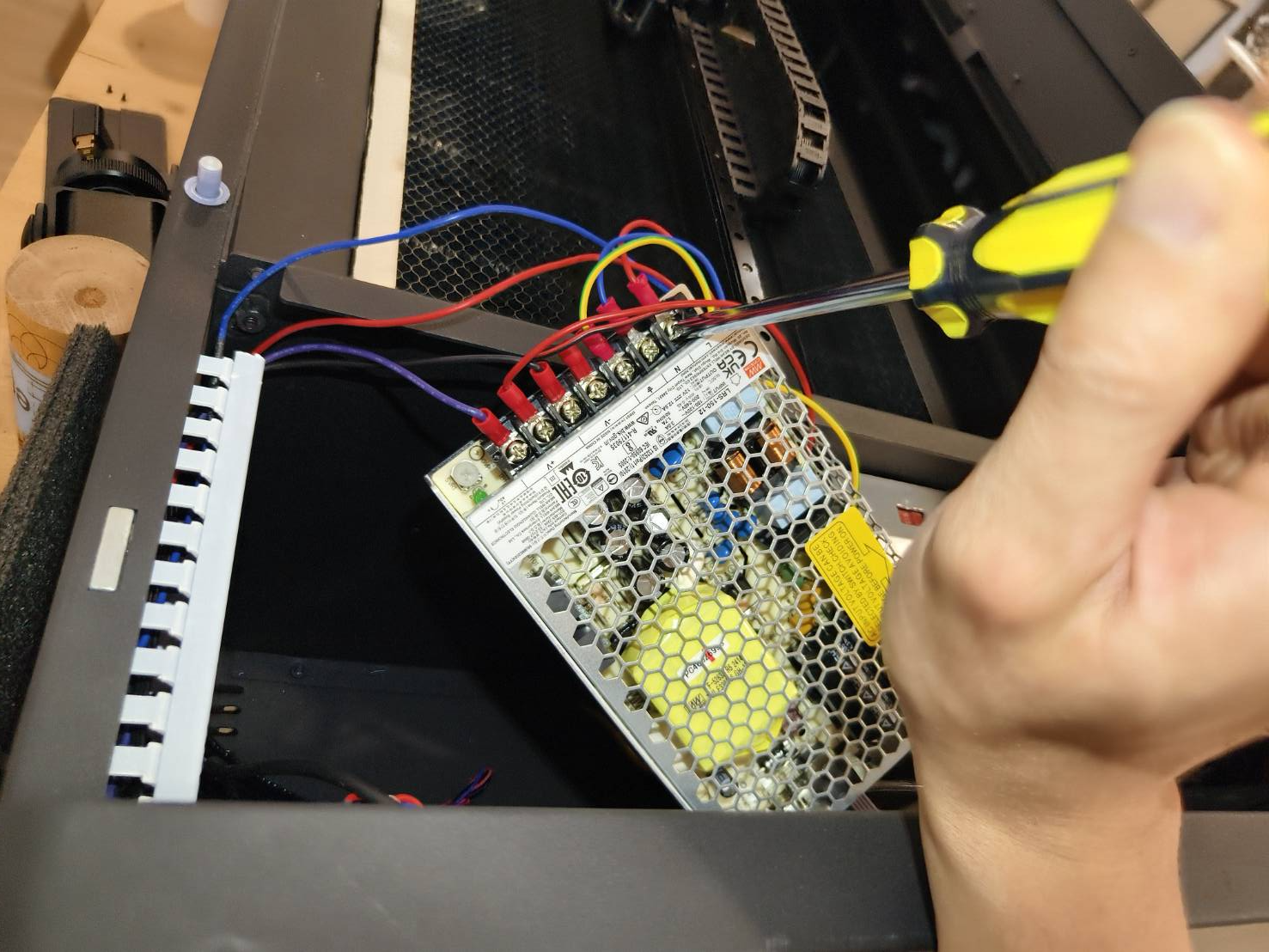

قم بإزالة جميع الأسلاك المتصلة بوحدة إمداد الطاقة 12 فولت، ثم يمكن إزالة وحدة إمداد الطاقة 12 فولت بالكامل من الجهاز.
يمكنك التقاط صور مرة أخرى قبل إزالة الأسلاك في حال نسيت مكان توصيل كل سلك.
(لا داعي لإزالة البراغي بالكامل. يمكن سحب الأسلاك عندما تكون البراغي مفكوكة.)
الخطوة 7
تأكد من أن الجهد الكهربائي على وحدة إمداد الطاقة 12 فولت قد تم ضبطه على مصدر الجهد الكهربائي المناسب لبلدك أو بيئتك.

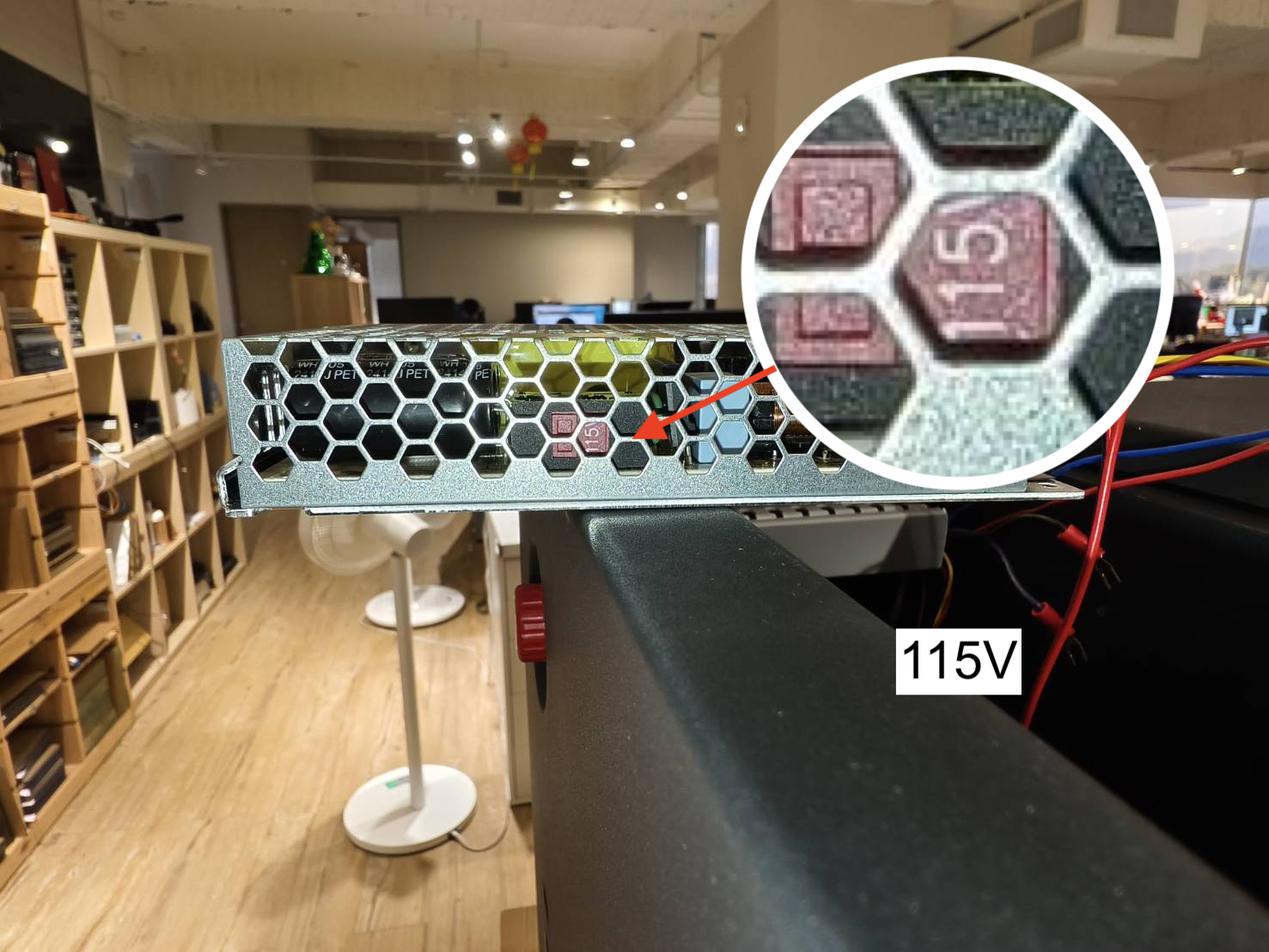

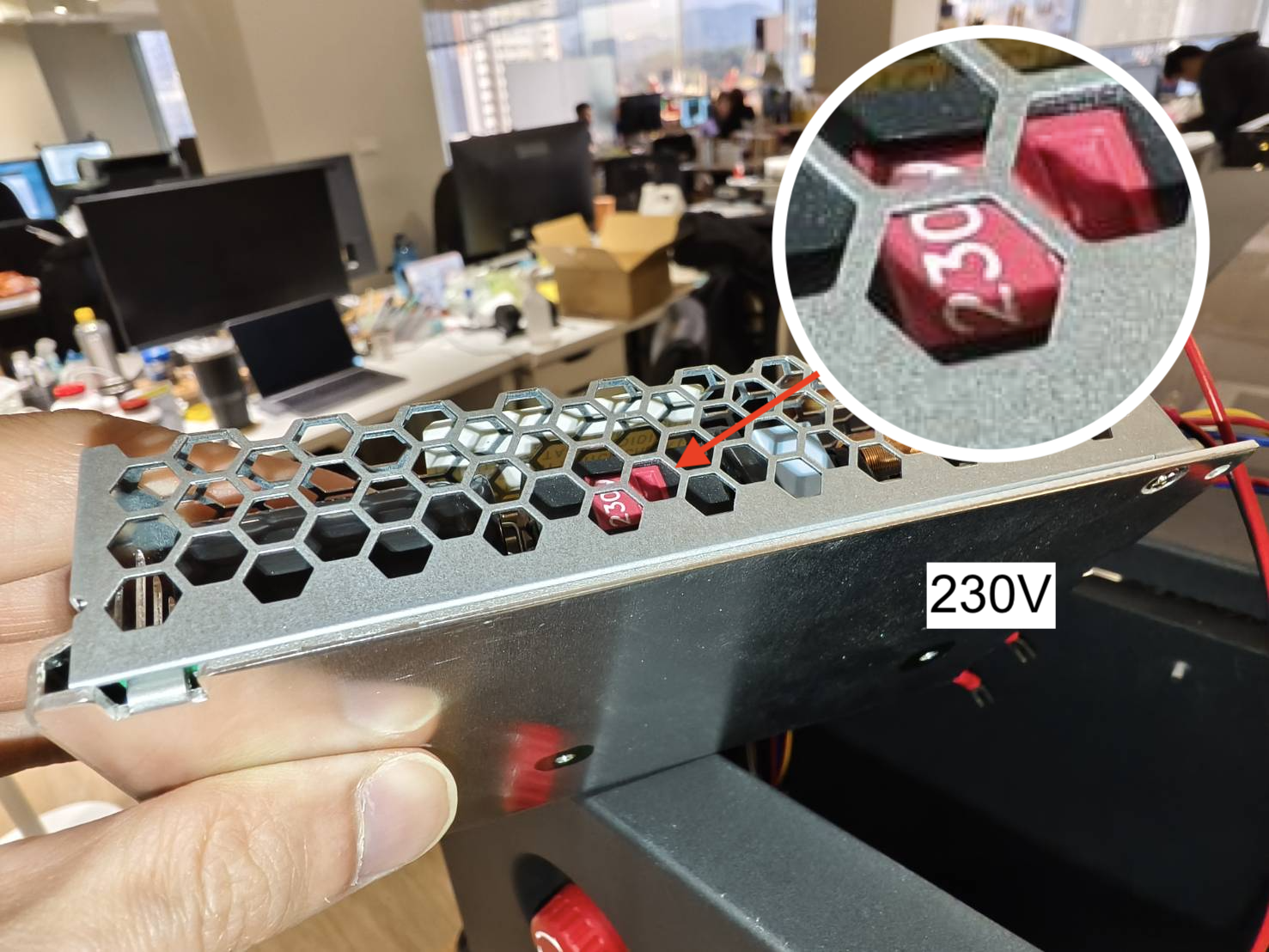

يوجد المفتاح على جانب وحدة إمداد الطاقة. يرجى التبديل إلى 115 فولت أو 230 فولت وفقًا لبيئتك.
(إذا كنت لا تعرف الجهد الكهربائي المناسب، يمكنك الرجوع إلى ويكيبيديا)
الخطوة 8
أعد توصيل جميع الأسلاك بوحدة إمداد الطاقة 12 فولت الجديدة.

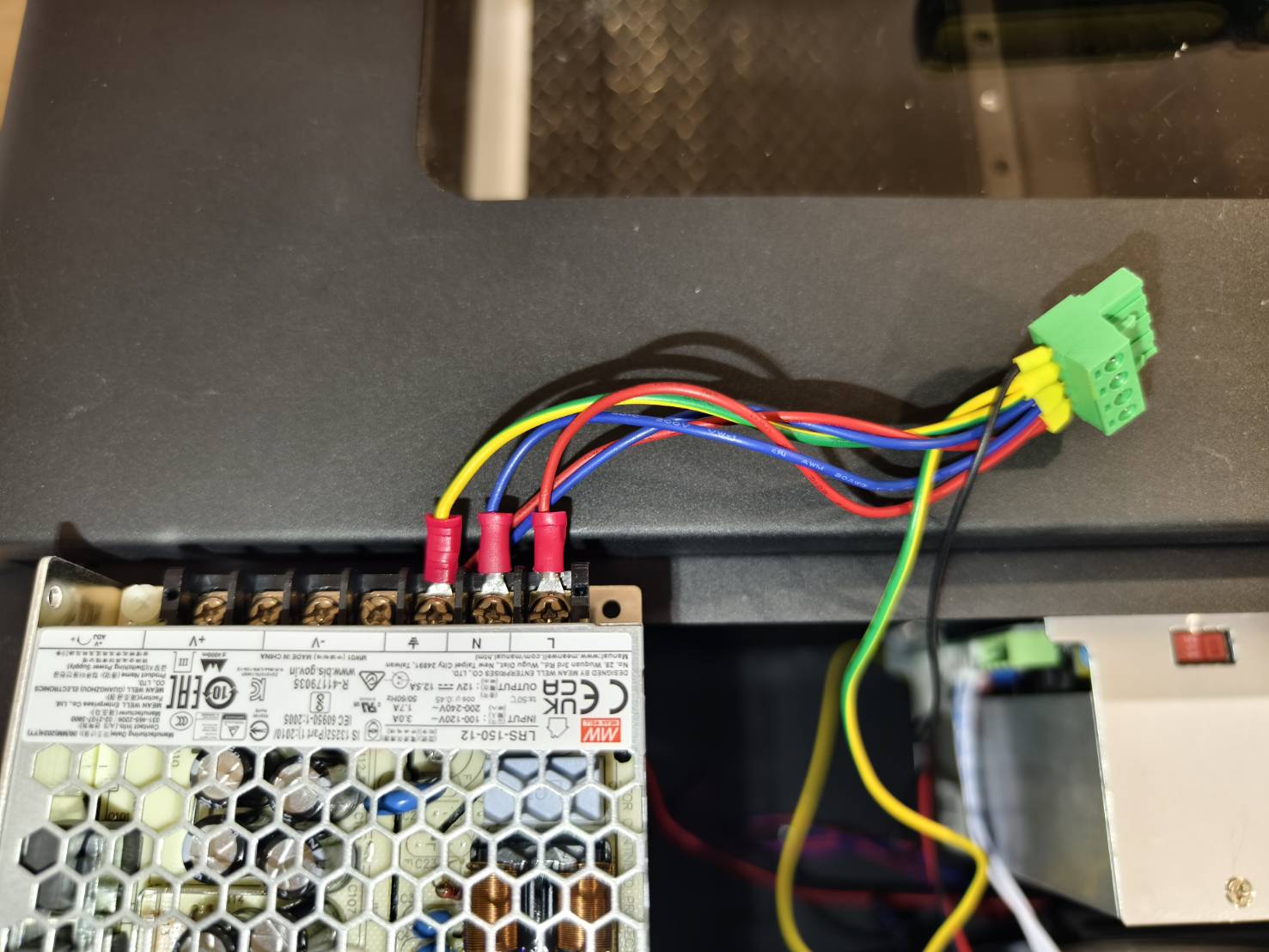

- تأكد من توصيل الأسلاك في الموصل الأخضر إلى "L" و"N" و"⏚".
الأحمر يتصل بـ "L".
الأزرق يتصل بـ "N".
الأخضر/الأصفر يتصل بـ "⏚" (التأريض)

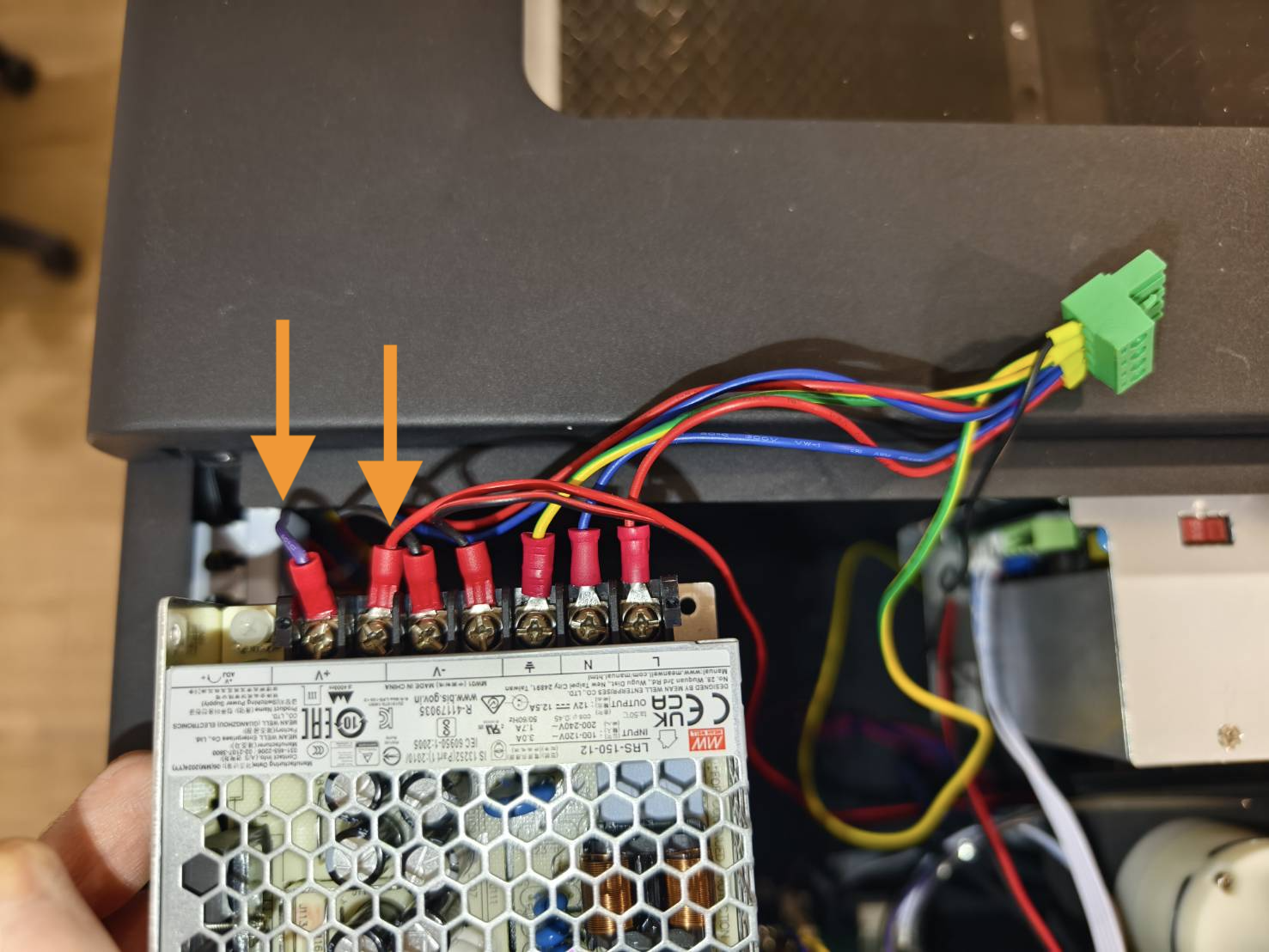

- السلك الأسود والأسود/الأحمر يتصلان بـ "-V".

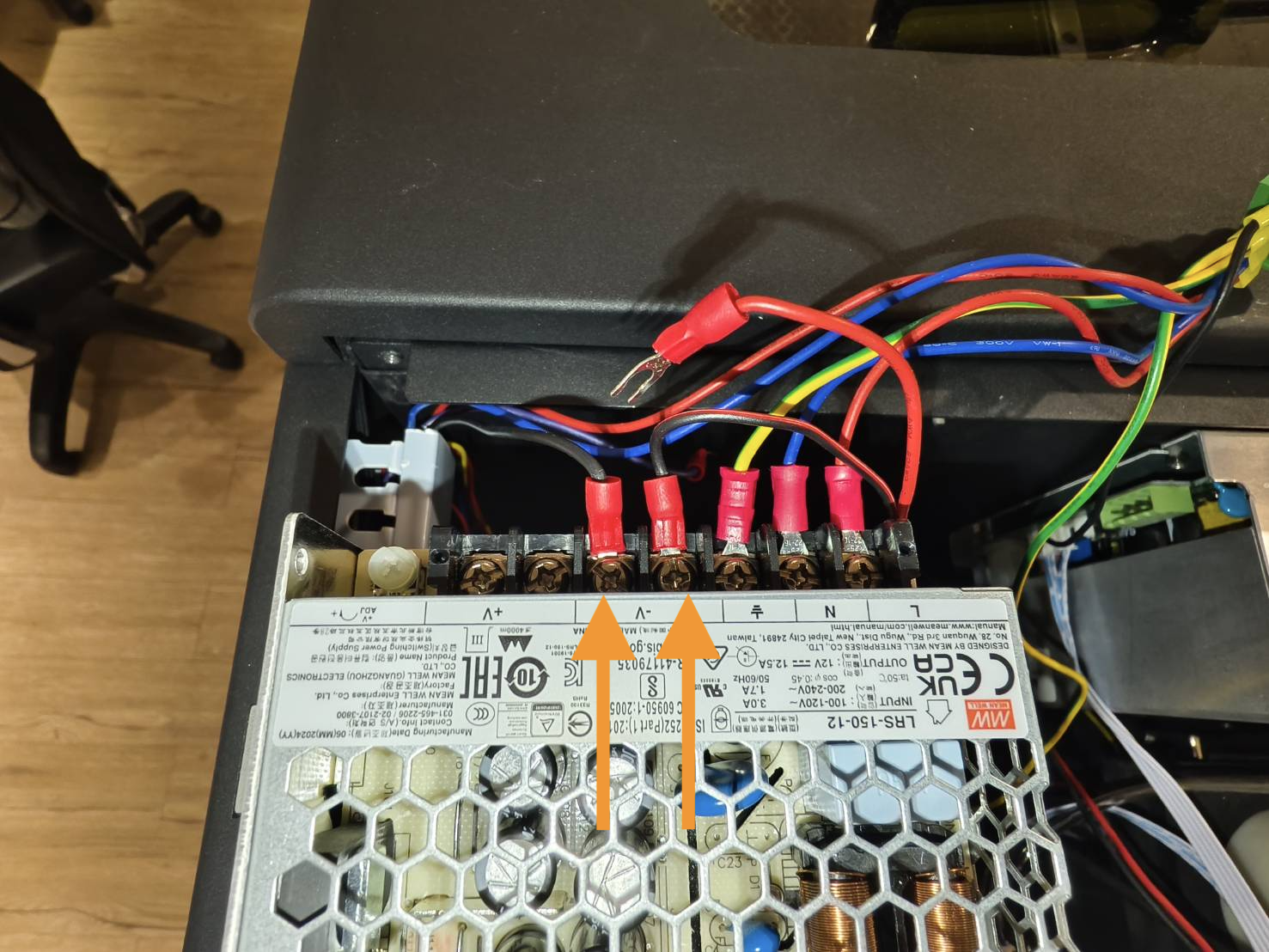

- السلك الأحمر والبنفسجي يتصلان بـ "+V".
(يرجى التأكد من أن هذا السلك الأحمر ليس من الموصل الأخضر.)
الخطوة 9
ثبّت وحدة التغذية الكهربائية 12V على الدعامة.
الخطوة 10

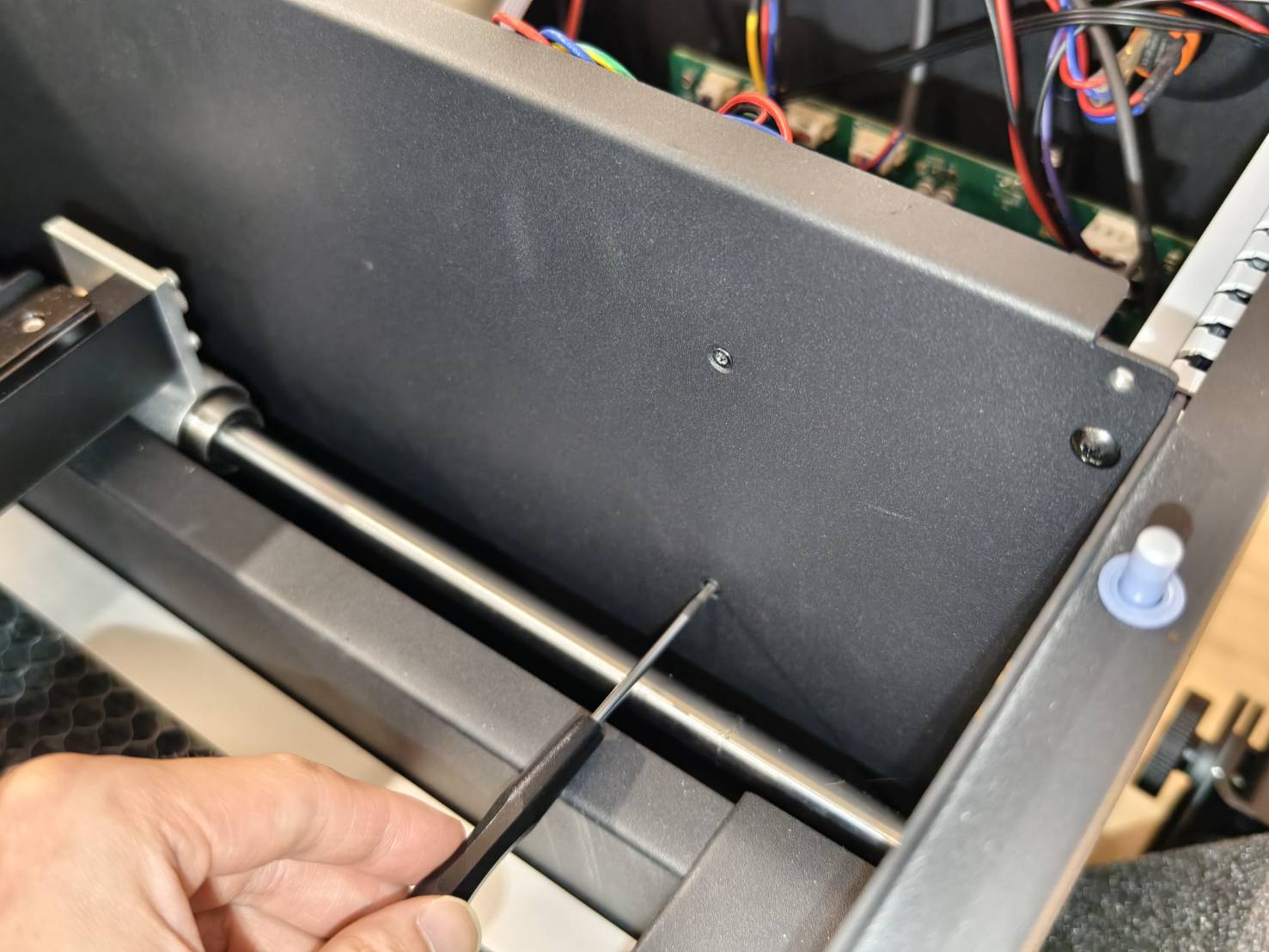

اربط البراغي T8 لتثبيت وحدة التغذية الكهربائية.
الخطوة 11
- أعد توصيل الموصل الأخضر بمصدر الطاقة الخاص بالليزر.
-
أغلق الغطاء الجانبي وأحكم ربط البرغي.
