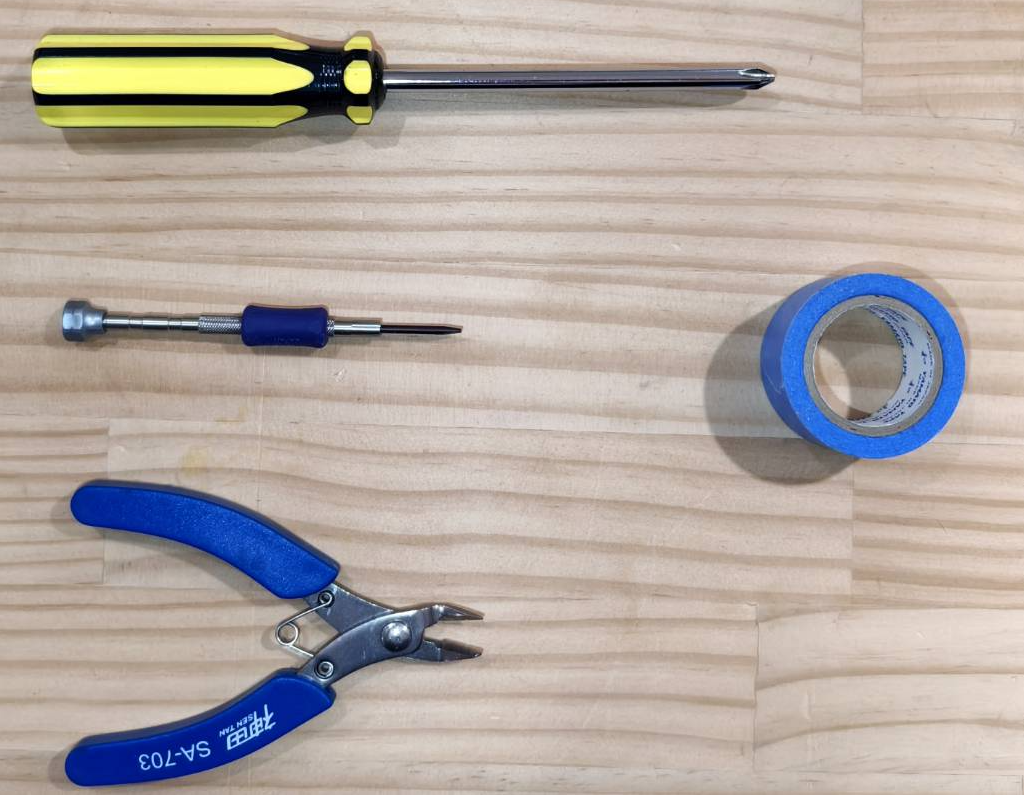

الأدوات
| 1 |
مفك براغي فيليبس |
| 2 |
مفك براغي مسطح الرأس (صغير) |
| 3 |
زردية قطع |
| 4 |
شريط لاصق |
| 5 |
مصباح يدوي (اختياري) |
الخطوة 1
افتح الغطاء الجانبي لمشاهدة الأجزاء الداخلية للجهاز.
-
استخدم مفك براغي فيليبس لفتح الغطاء.
الخطوة 2
افصل كابل الكاميرا من جانب رأس الليزر.
الخطوة 3
اختبر كابل الكاميرا الجديد بتوصيله بوحدة الكاميرا على جانب رأس الليزر ومنفذ USB-A على جانب اللوحة الرئيسية.
ملاحظة:
إذا لم تظهر أي صورة أثناء الاختبار، يرجى إعادة تشغيل الجهاز وإجراء الاختبار مرة أخرى.
إذا لم تظهر أي صورة بعد إعادة التشغيل، يرجى التواصل مع فريق دعم العملاء.
الخطوة 4
بعد إجراء الاختبار الخارجي، قم بإزالة كابل الكاميرا الجديد من الجهاز.
الخطوة 5
قم بإيقاف تشغيل الجهاز وفصل كابل الطاقة.
الخطوة 6
قم بقص رباط الكابل عند جانب رأس الليزر واسحب كابل الكاميرا القديم.
الخطوة 7

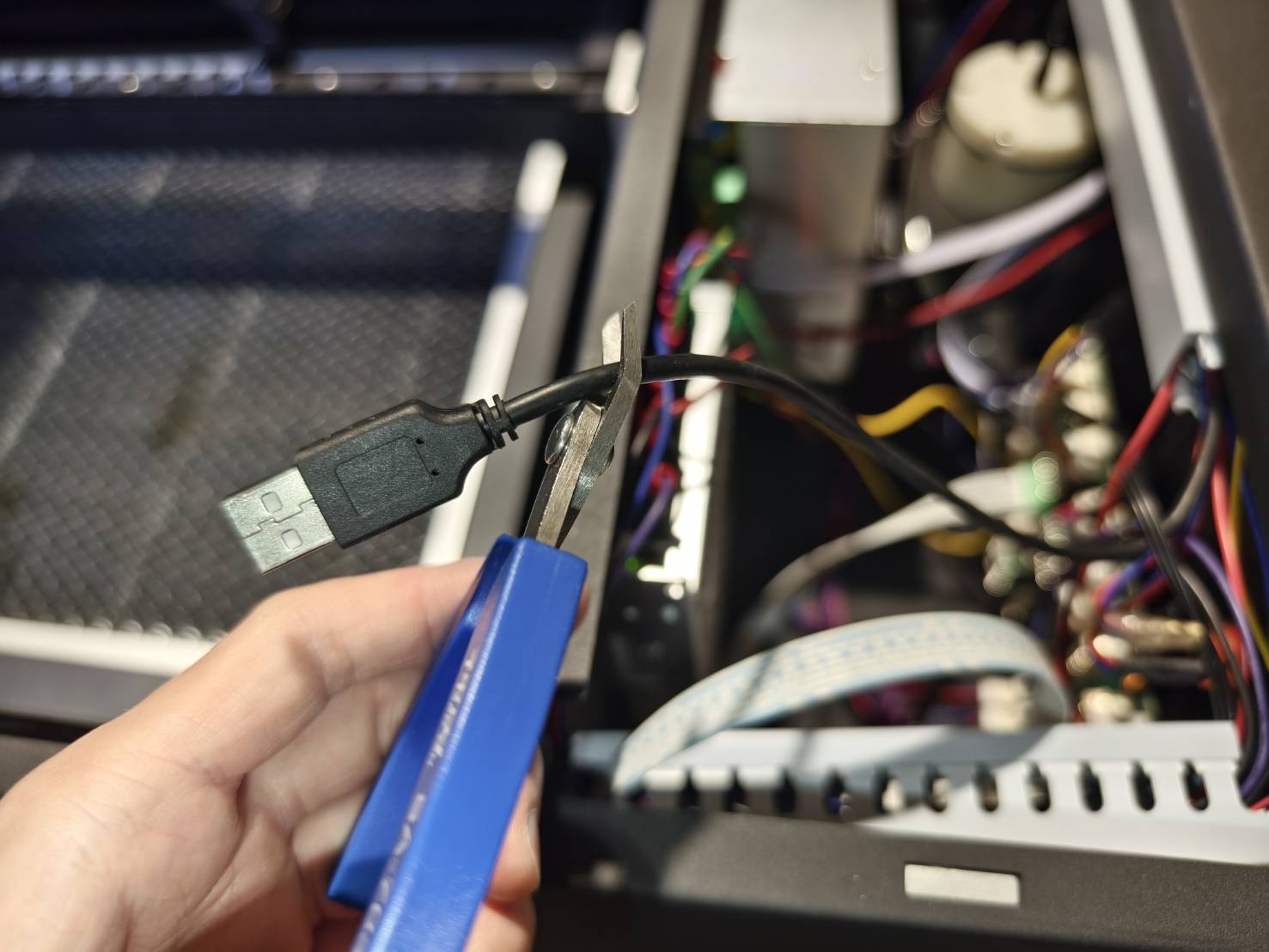

اقطع موصل USB-A من كابل الكاميرا القديم.
الخطوة 8

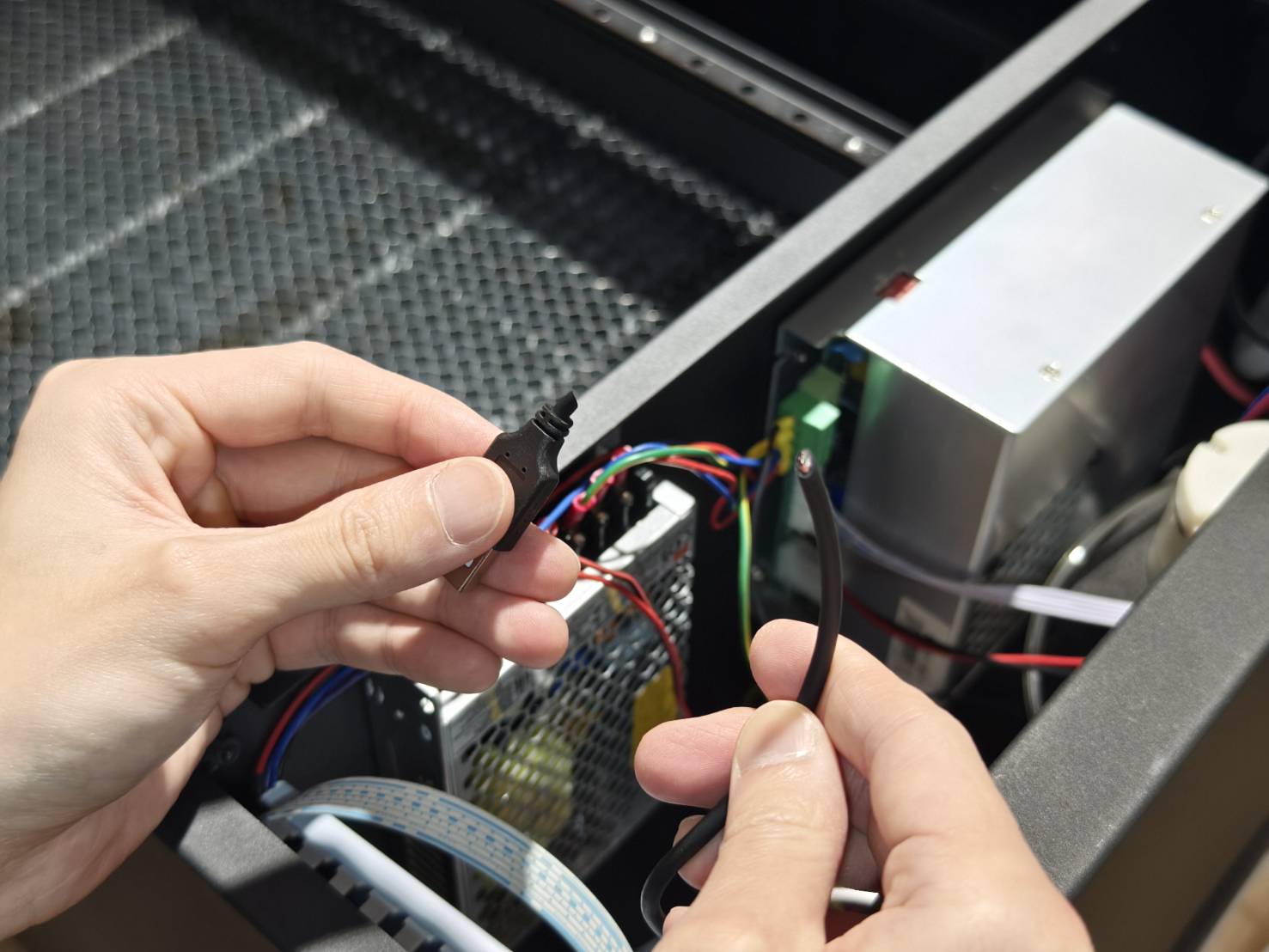

استخدم شريطاً لاصقاً لربط كابل الكاميرا الجديد بالكابل القديم.
تأكد من اختبار قوة الربط بعد التوصيل للتأكد من أنه محكم بشكل كافٍ.
الخطوة 9
اسحب كابل الكاميرا عبر صندوق الكابلات الأزرق.
الخطوة 10
- اسحب الكابل عبر صندوق الكابلات الأسود في الجزء الخلفي.
- اترك طولاً كافياً لتوصيل جزء USB-A باللوحة الرئيسية.
الخطوة 11
استخرج الكابل عبر السلسلة البلاستيكية على الجانب الأيسر (محور Y). يمكن فتح السلسلة البلاستيكية باستخدام مفك براغي مسطح الرأس.
الخطوة 12
استخرج الكابل عبر السلسلة البلاستيكية في منطقة العمل (محور X).
يمكن فتح السلسلة البلاستيكية باستخدام مفك براغي مسطح الرأس، ولكن اترك الأولى مغلقة كما هو موضح في الفيديو.
الخطوة 13
افصل الكابلات الجديدة والقديمة بإزالة الشريط اللاصق. يمكن التخلص من الكابل القديم بعد ذلك.
الخطوة 14
رتب الكابل وقم بتوصيله بلوحة وحدة الكاميرا في جانب رأس الليزر.
قم بتوصيل كابل USB-A باللوحة الرئيسية.
الخطوة 15
تأكد من إغلاق السلسلة البلاستيكية اليسرى.
الخطوة 16
أغلق الغطاء الجانبي وأحكم ربط البرغي.
