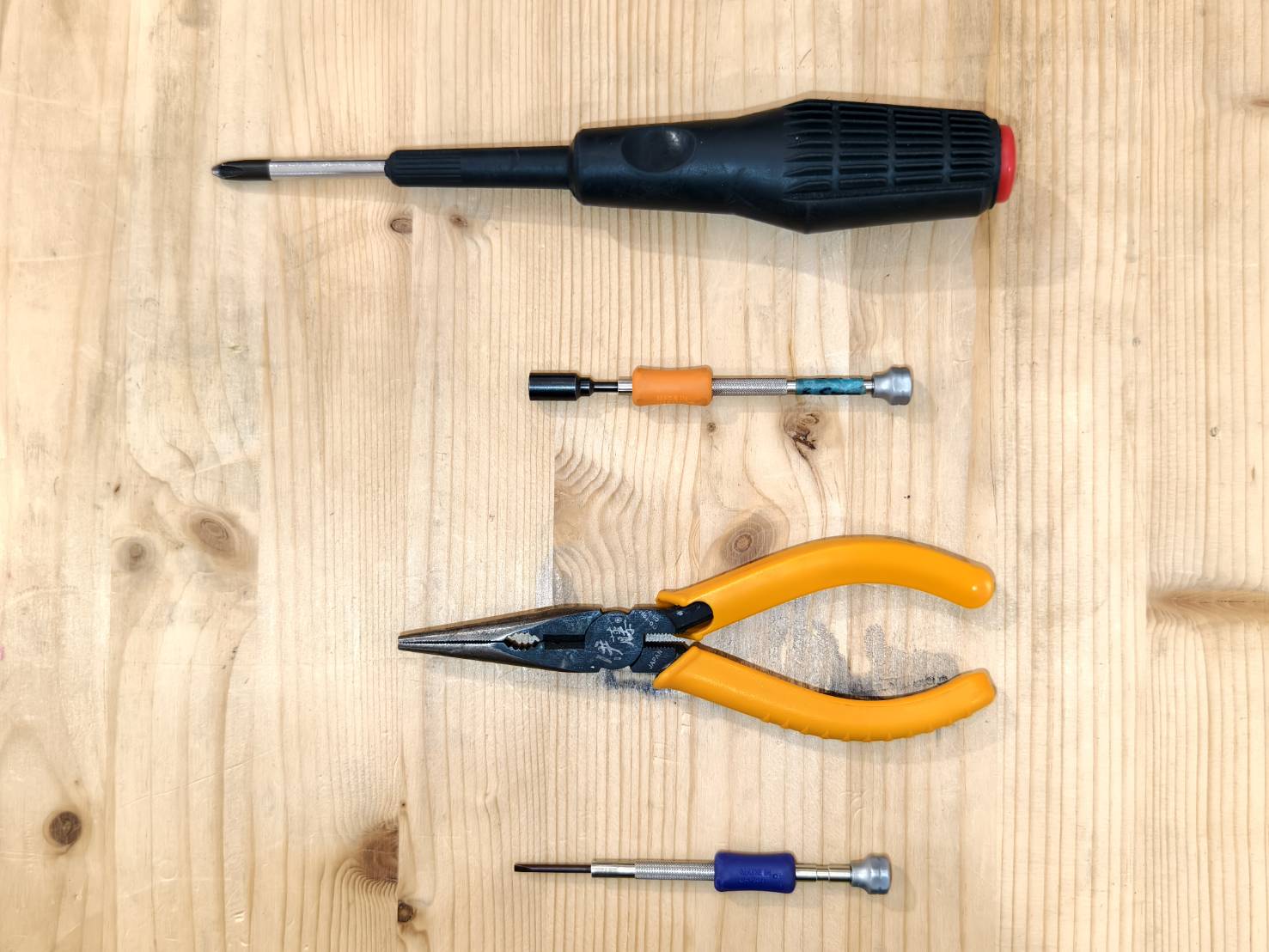

الأدوات
| 1 |
مفك فيليبس |
| 2 |
مفتاح صندوقي 5.5 مم (صغير) |
| 3 |
زرادية |
| 4 |
مفك مسطح الرأس (صغير) |
| 5 |
كشاف (اختياري) |
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.

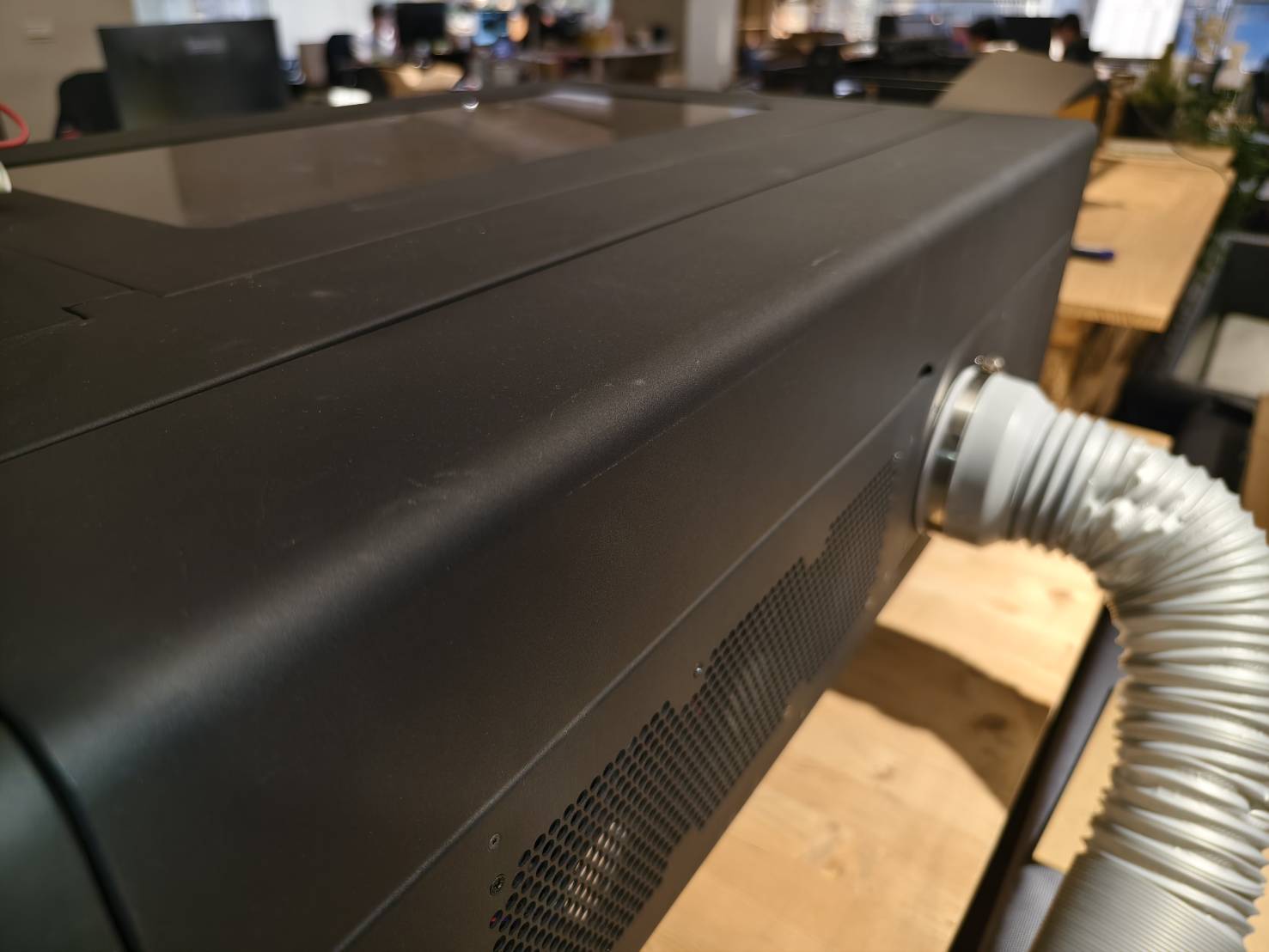

الخطوة 2
استخدم مفكًا لفك البراغي في الجزء الخلفي من الجهاز، ثم يمكن فتح الغطاء الخلفي.

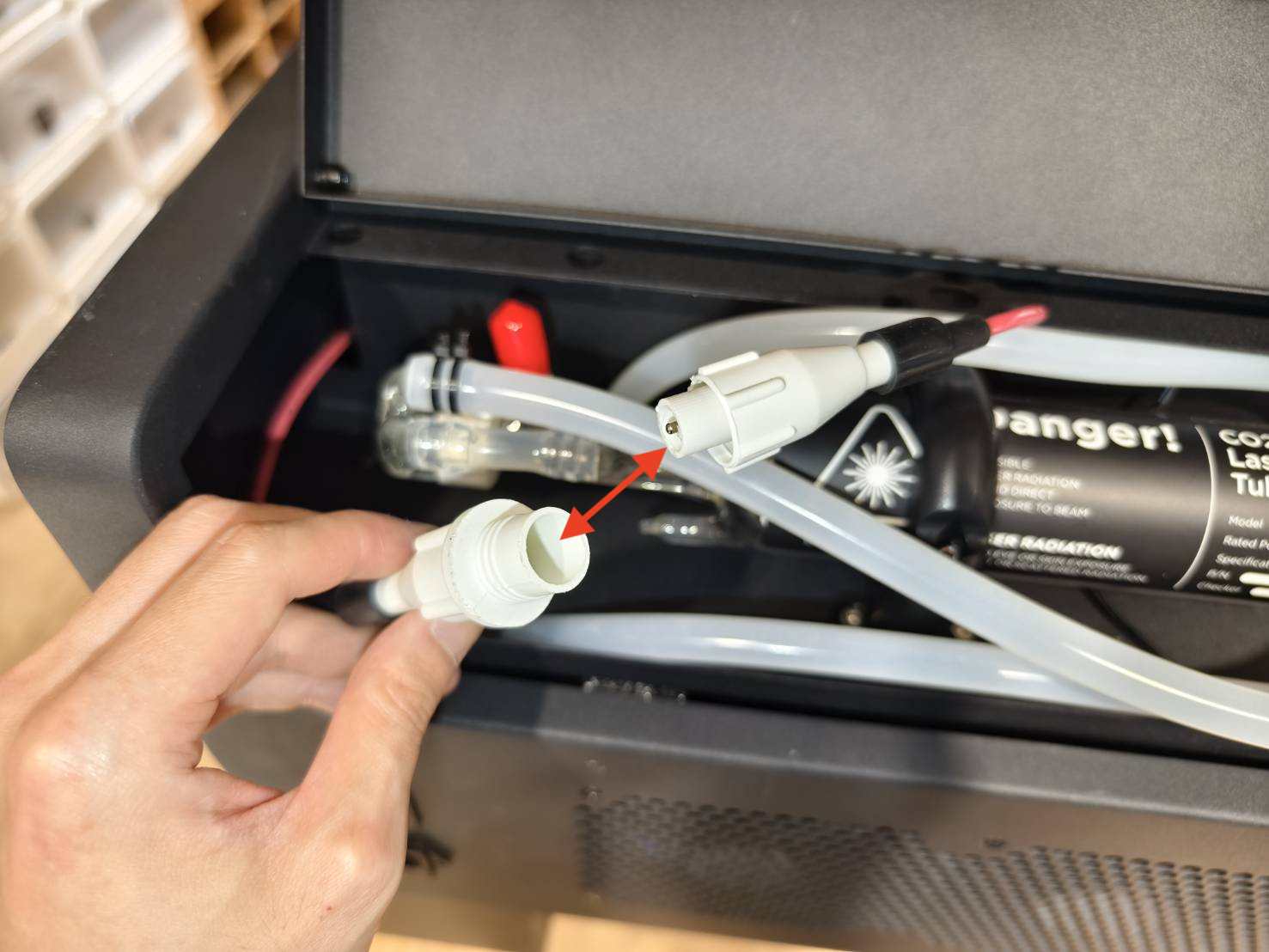

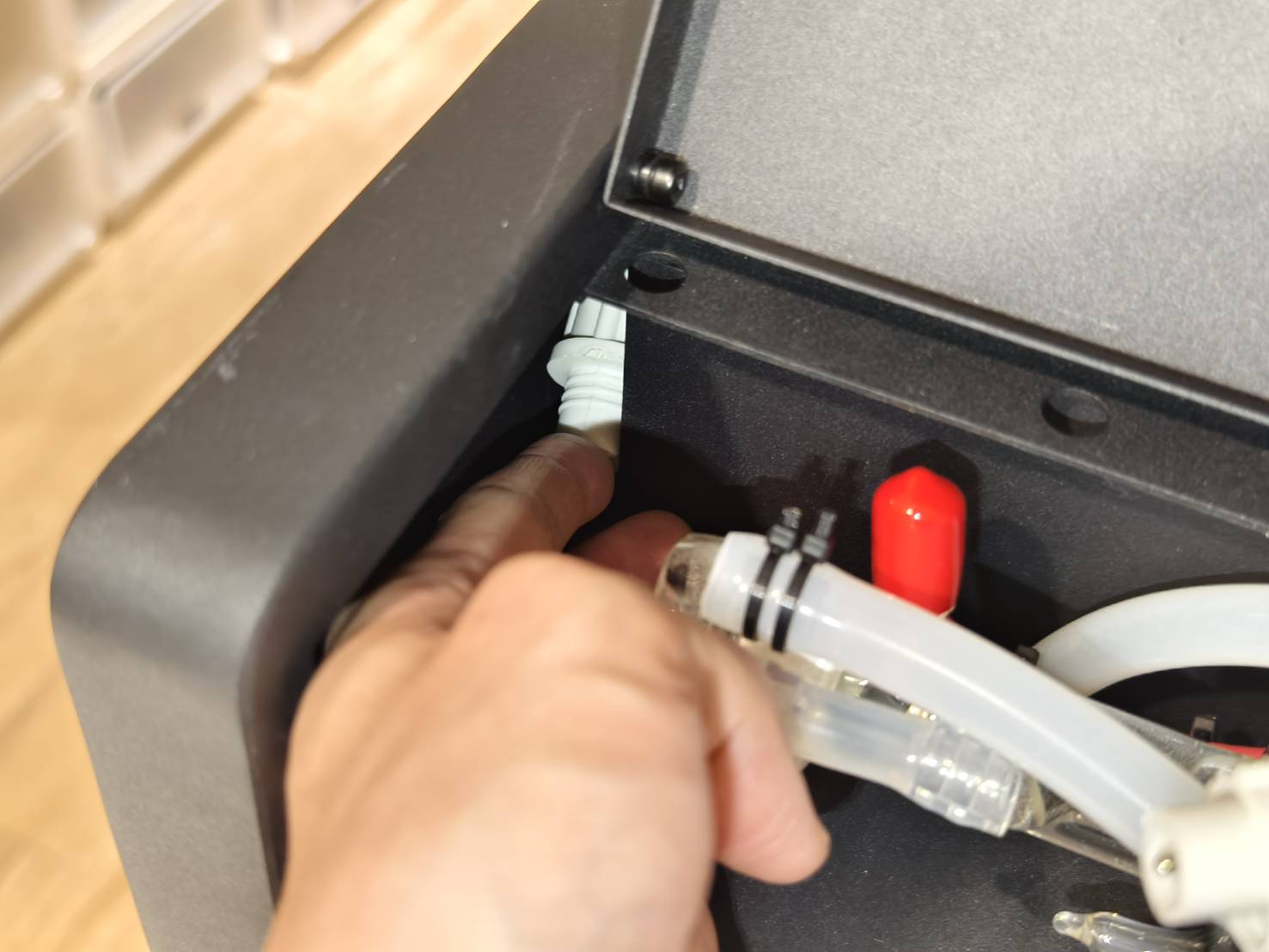

الخطوة 3

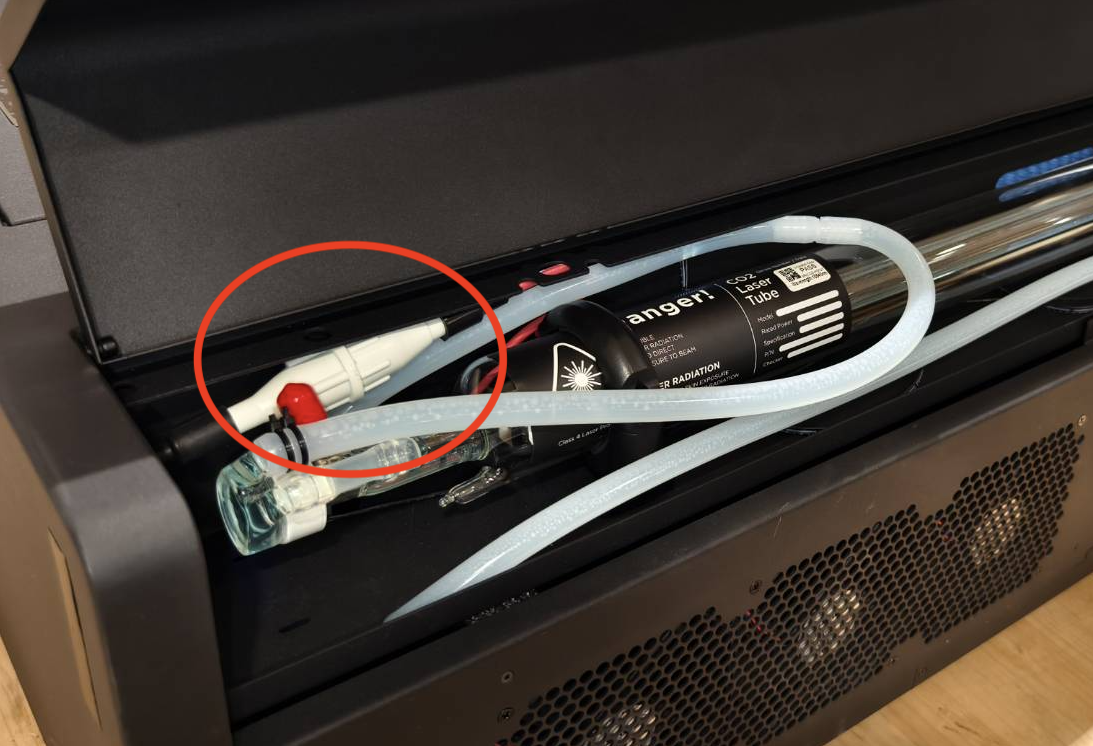

- افصل كابلات أنبوب الليزر ووحدة تغذية الليزر بالطاقة.
- أدخل سلك وحدة تغذية الليزر بالطاقة في الفتحة.
- أغلق الغطاء الخلفي

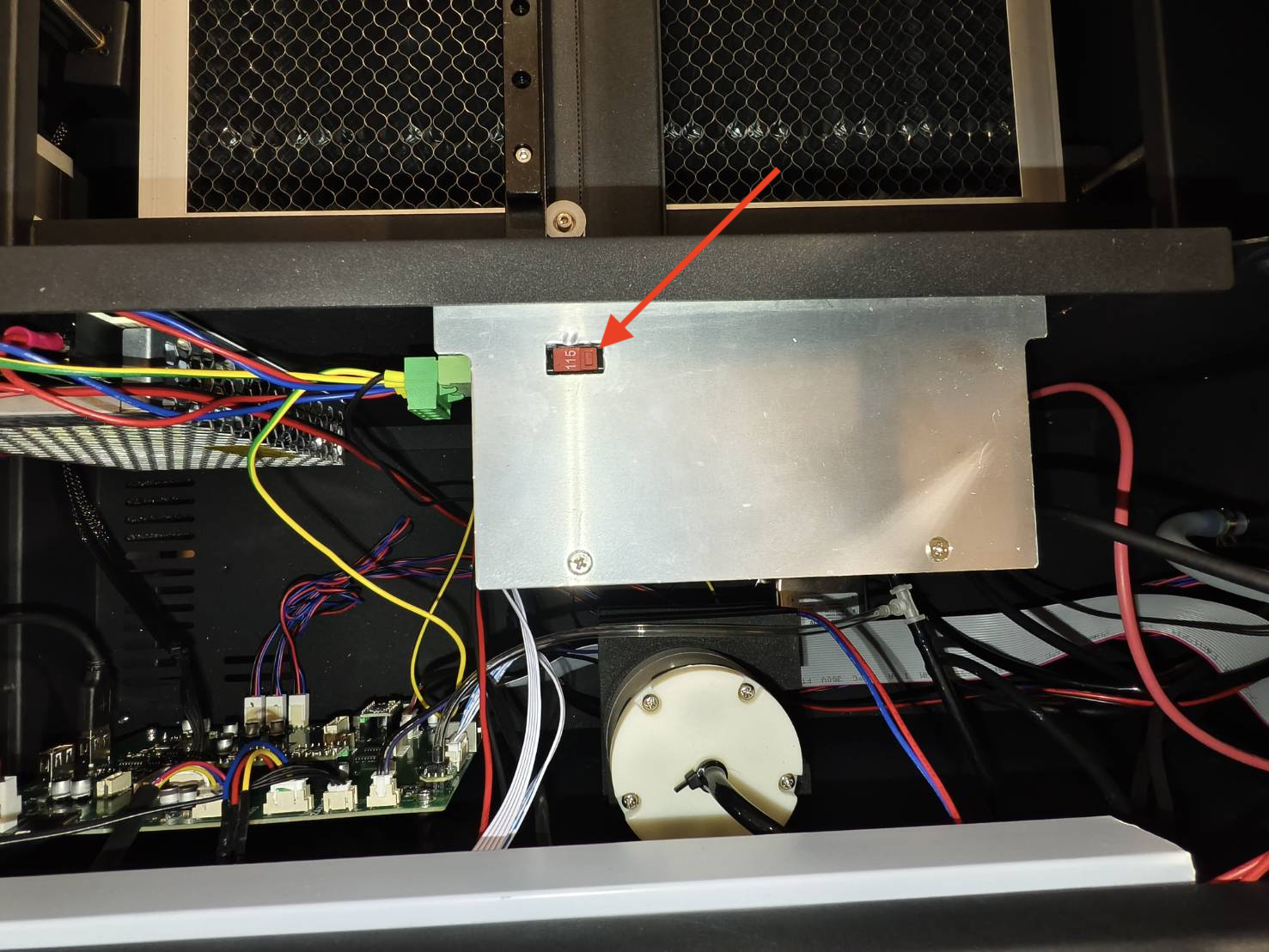

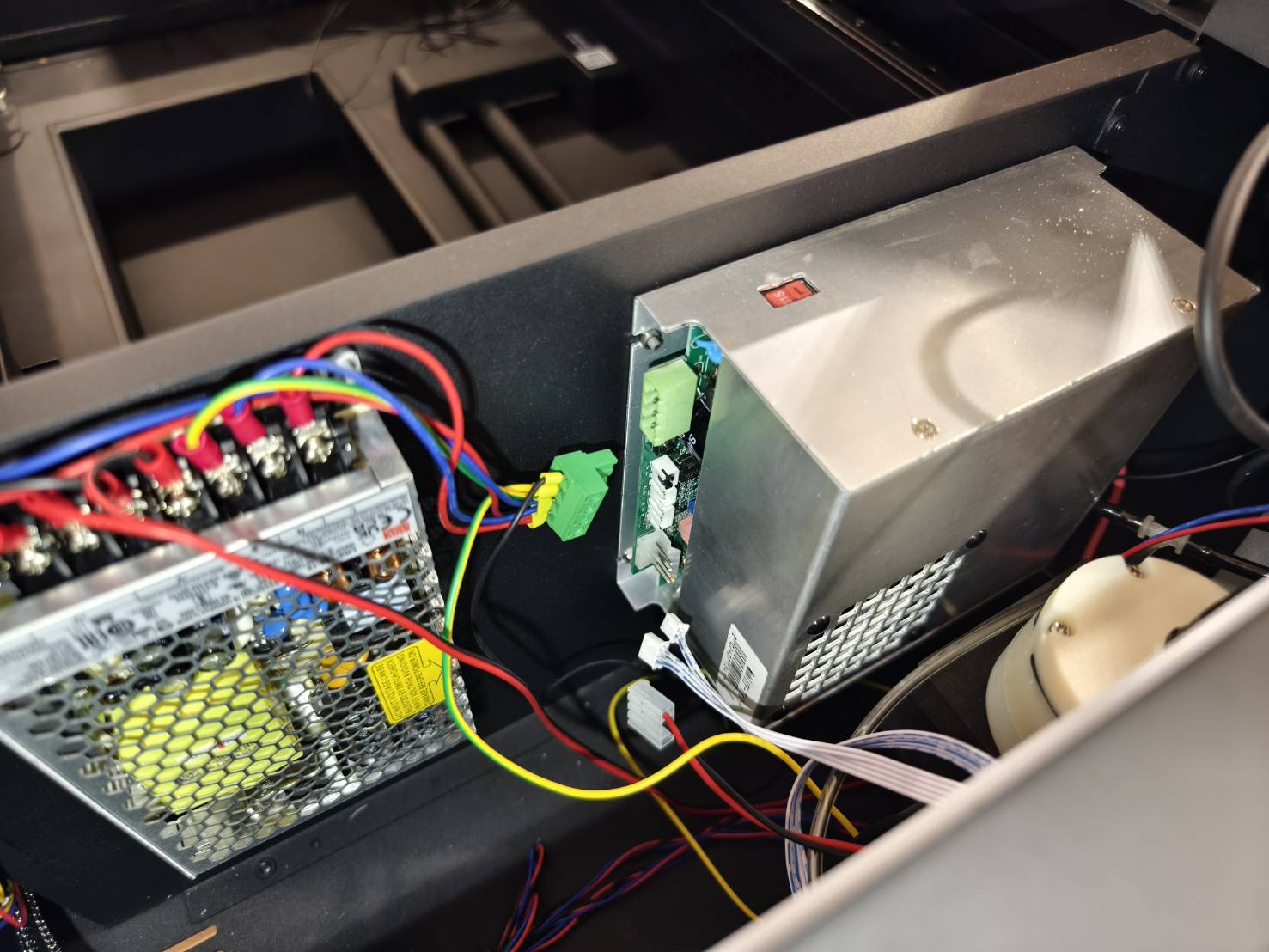

الخطوة 4
افتح الغطاء الجانبي لمشاهدة الأجزاء الداخلية للجهاز.
-
استخدم مفك براغي فيليبس لفتح الغطاء.

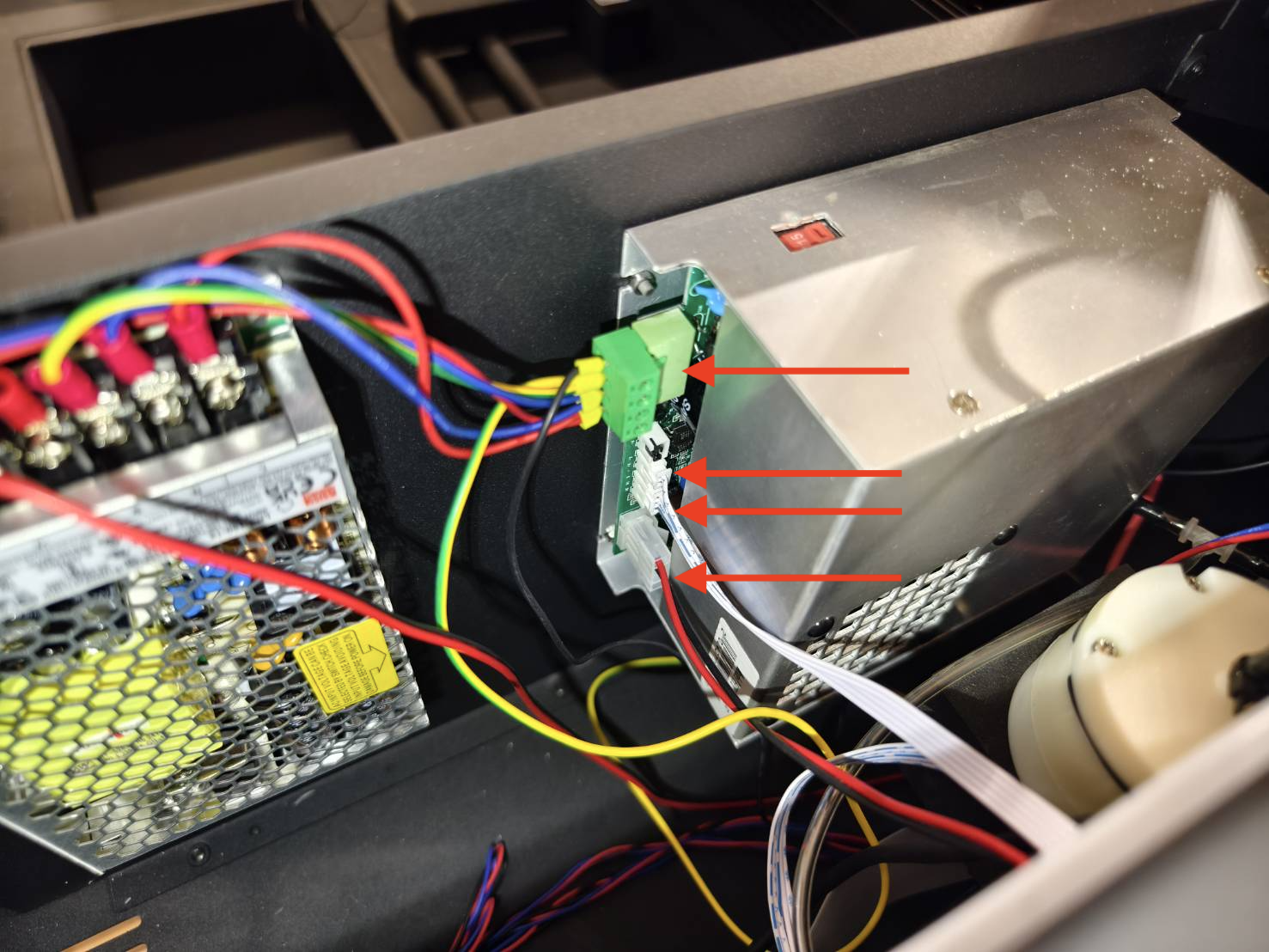

الخطوة 5
افصل الكابلات.
الخطوة 6

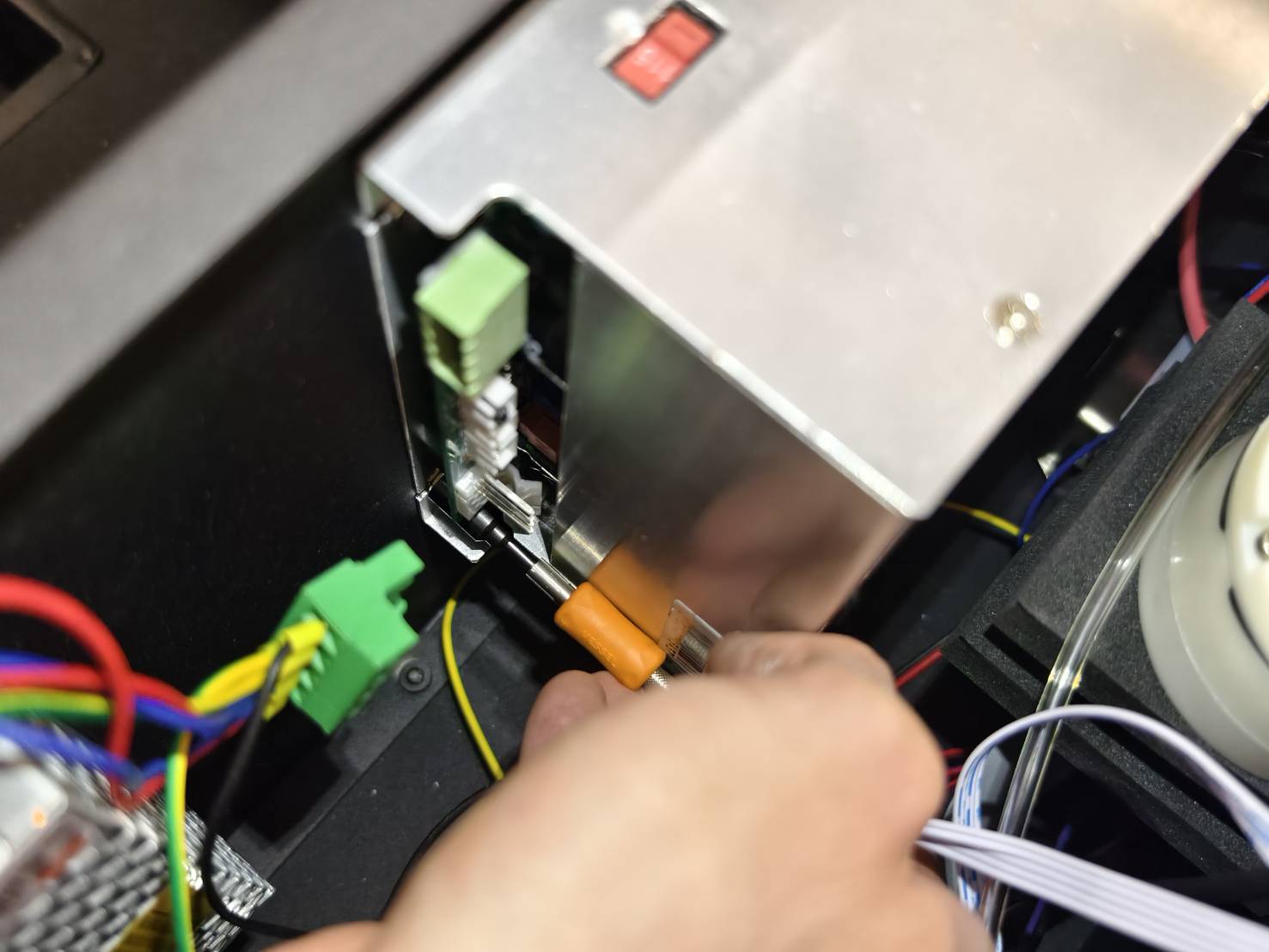

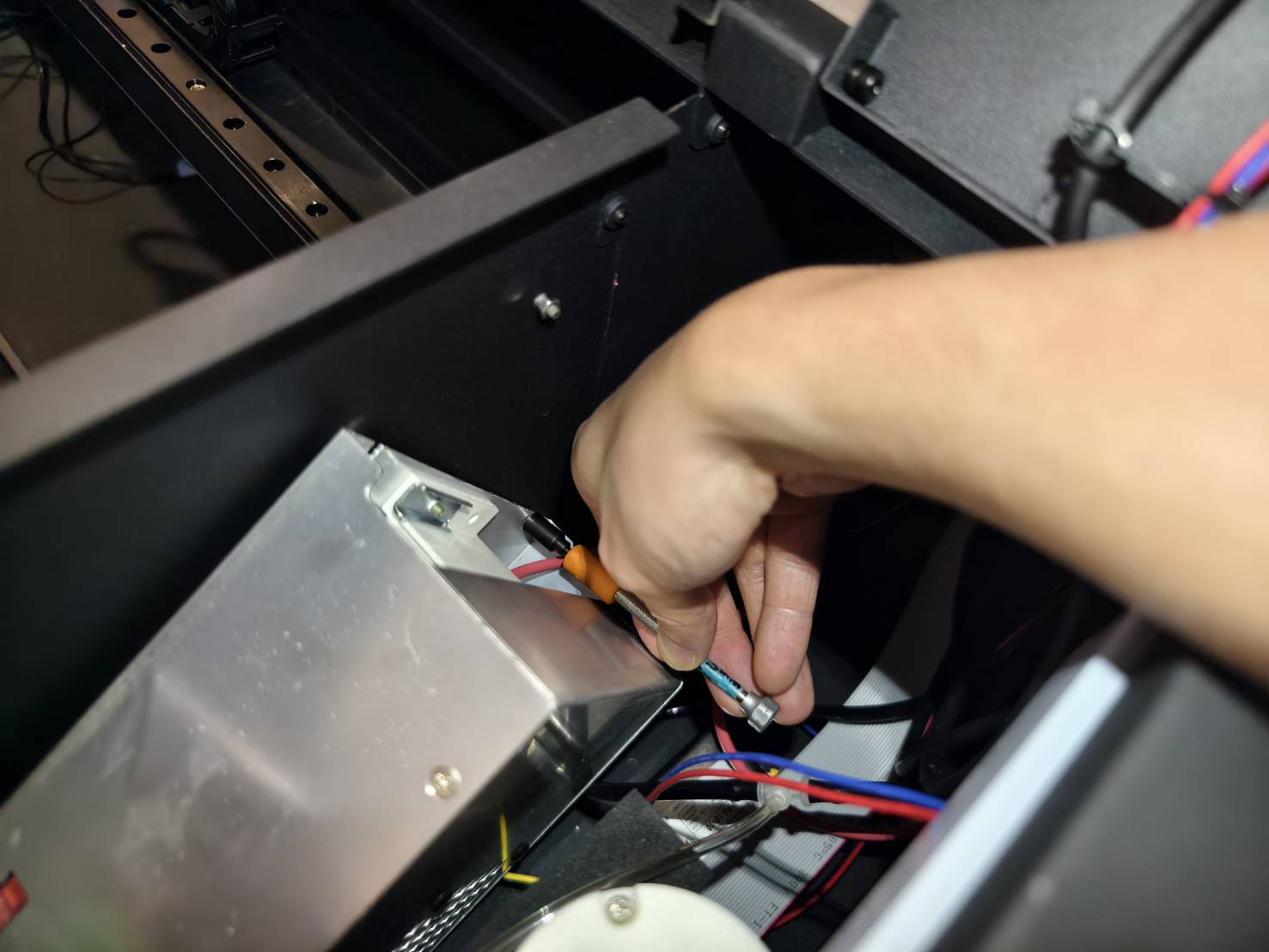

استخدم مفتاح صندوقي 5.5 مم أو مفتاح ربط لإزالة الصامولتين واحتفظ بهما بأمان للاستخدام لاحقًا.

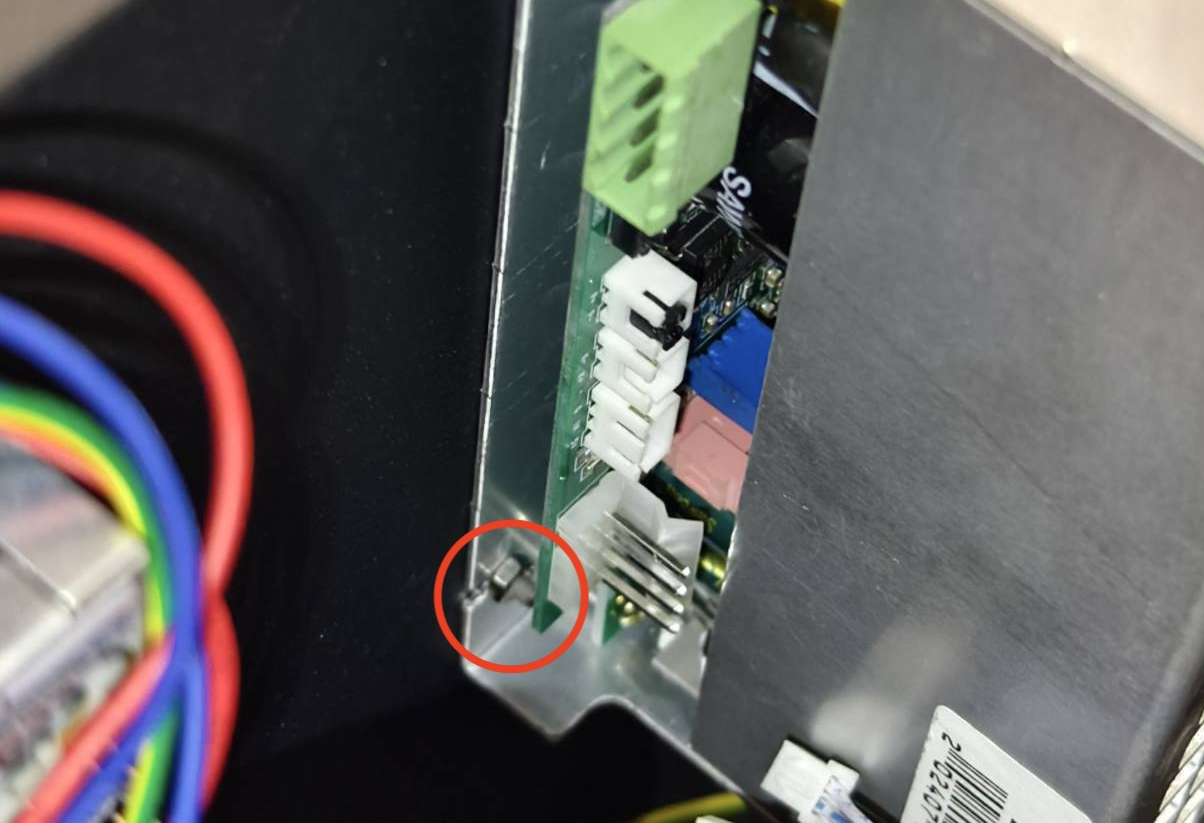

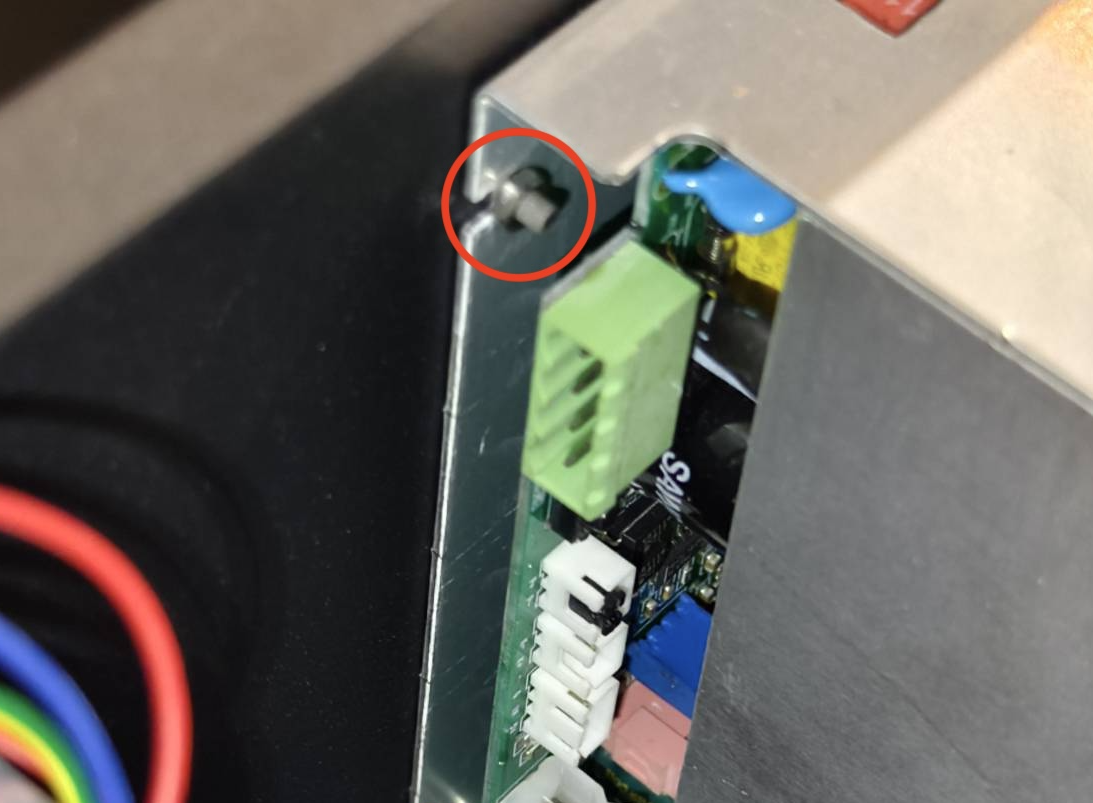

الخطوة 7

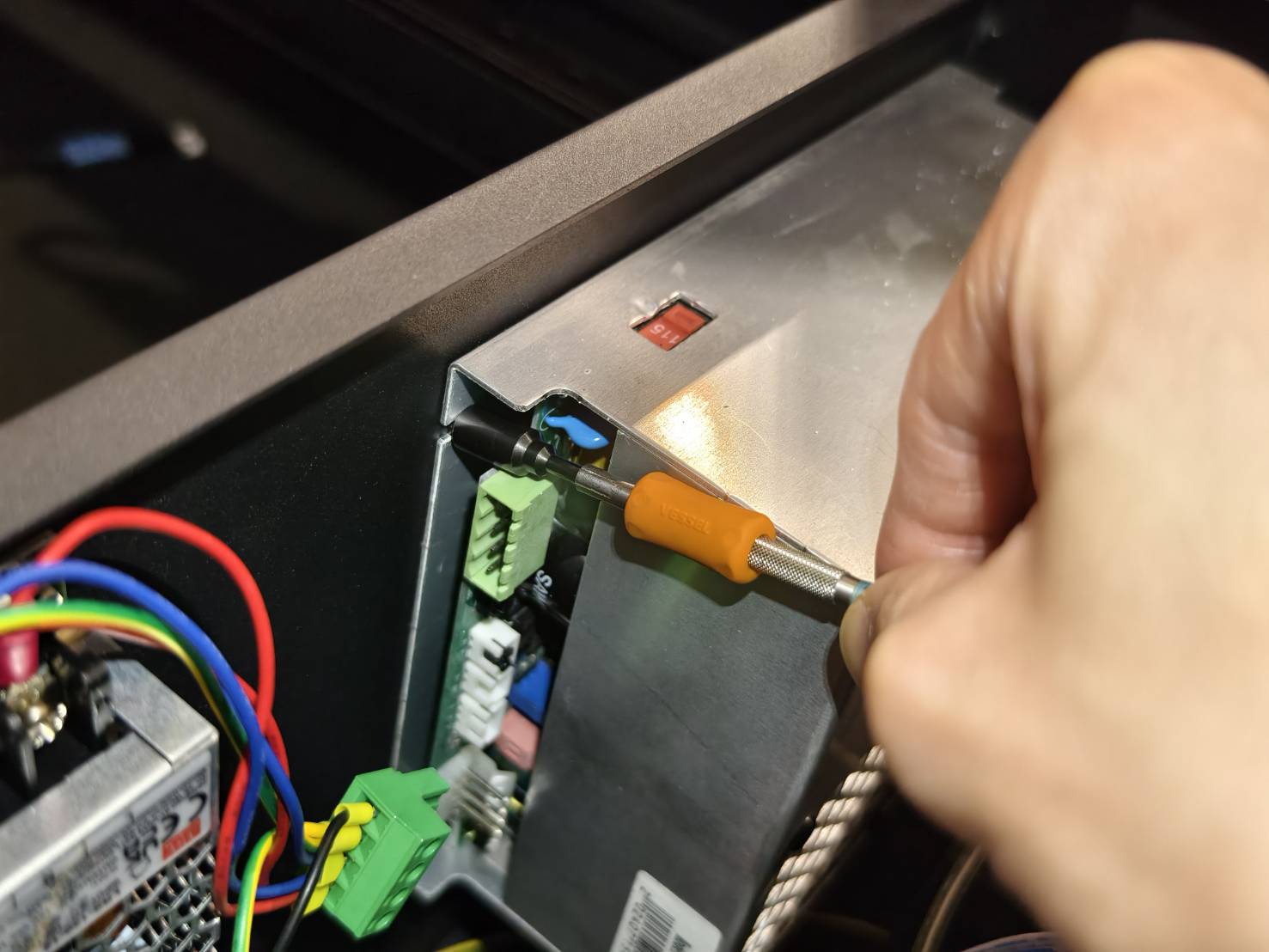

قم بفك الصامولة العلوية اليمنى. لا داعي لإزالة هذا البرغي بالكامل.

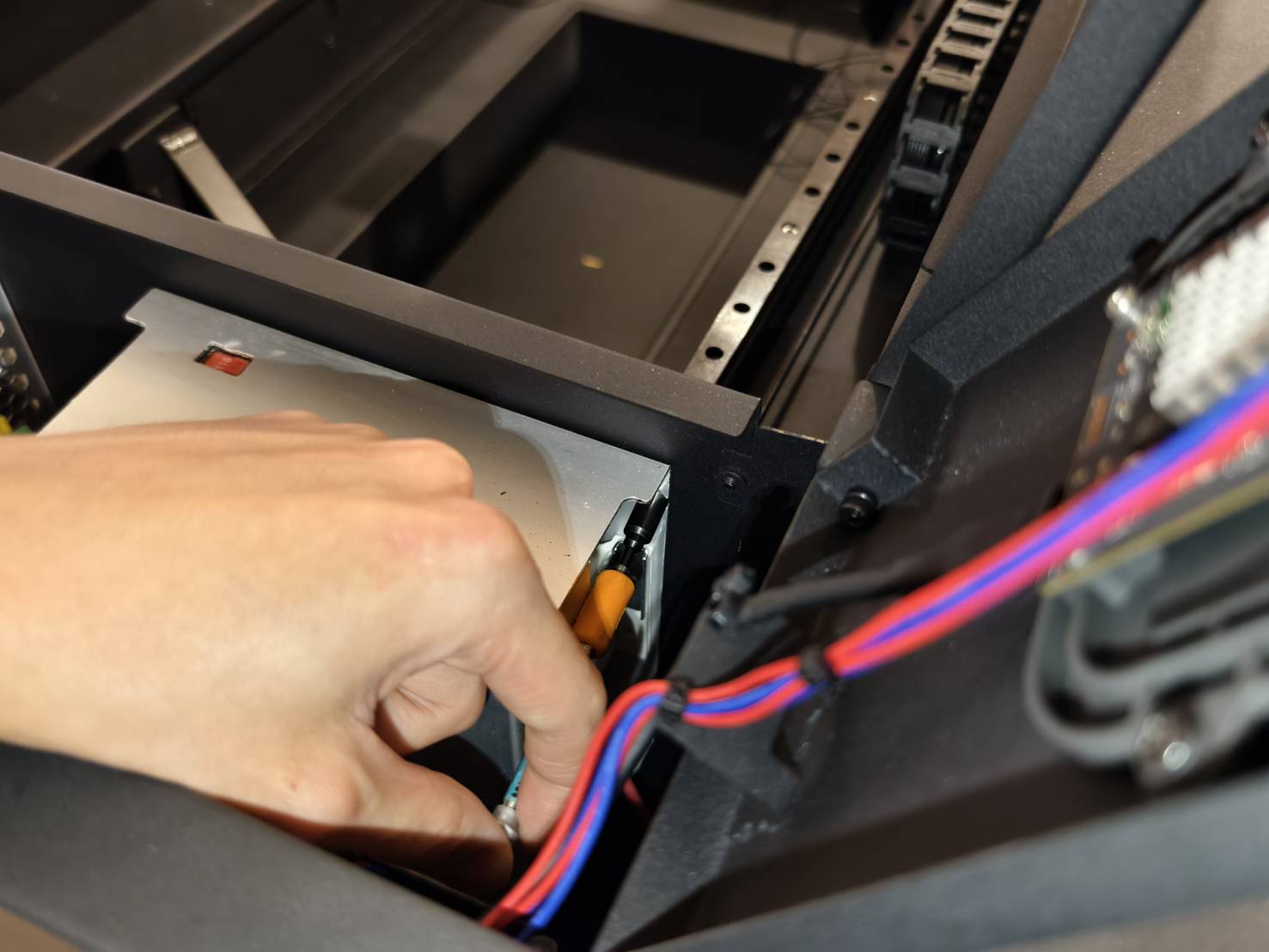

الخطوة 8

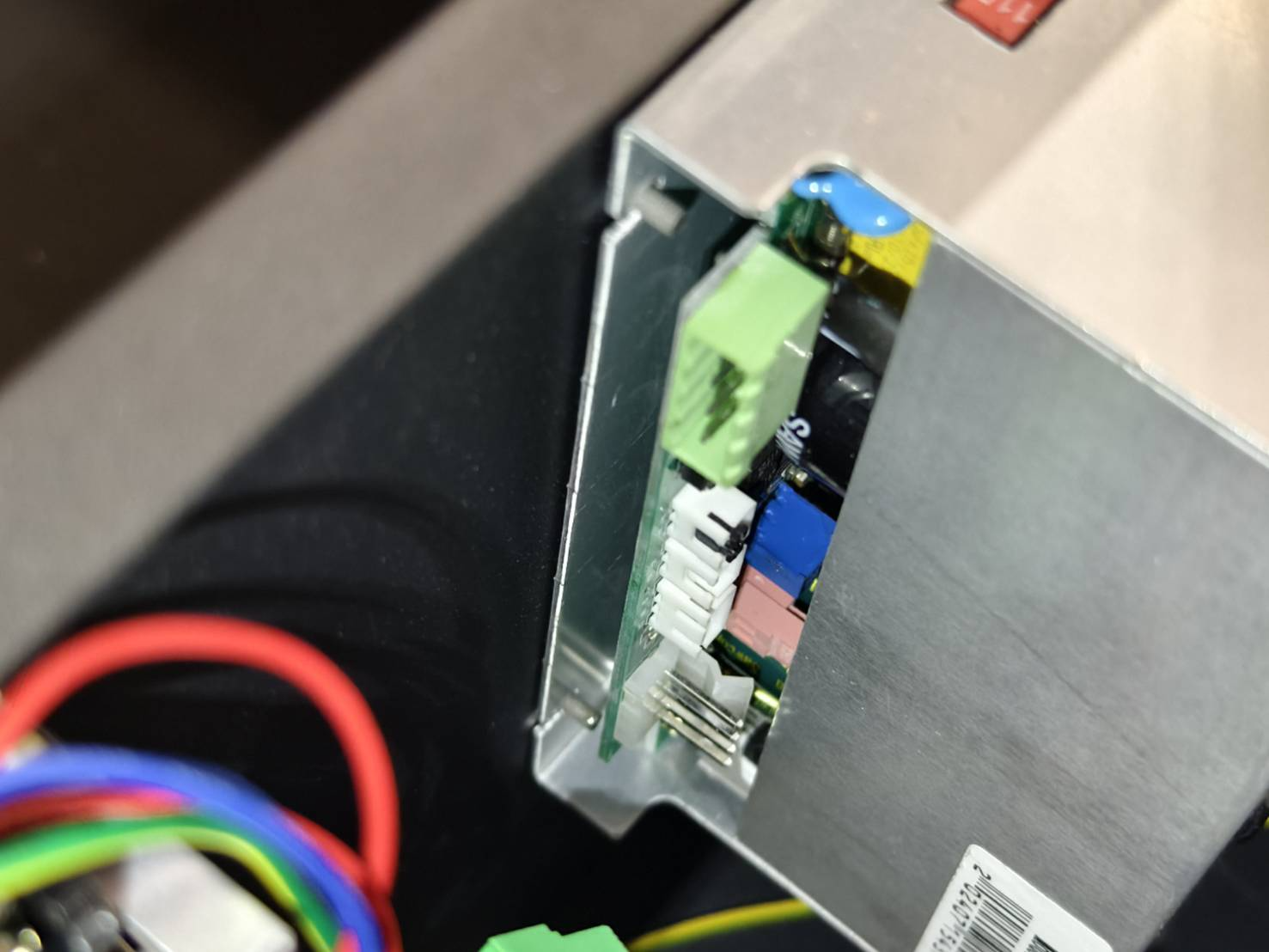

اسحب وحدة التغذية الكهربائية (PSU) للخارج وضعها جانبًا.

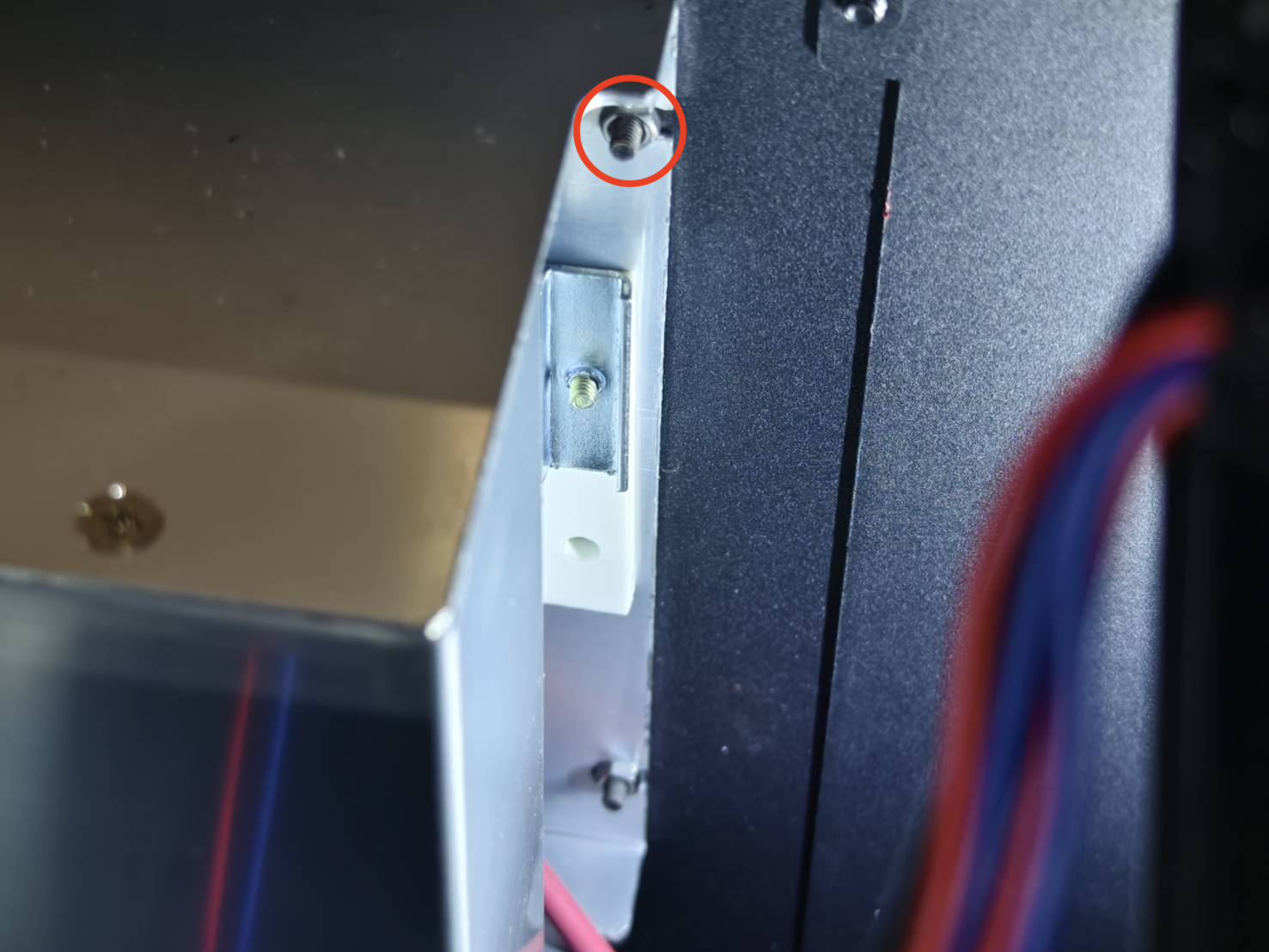

الخطوة 9
قم بفك الصامولة السفلية اليمنى. لا داعي لإزالة هذا البرغي بالكامل.
الخطوة 10
بعد فك آخر صامولة، يجب أن تتمكن من إزالة وحدة التغذية الكهربائية. احتفظ بها بأمان لإعادة التركيب لاحقًا.
الخطوة 11

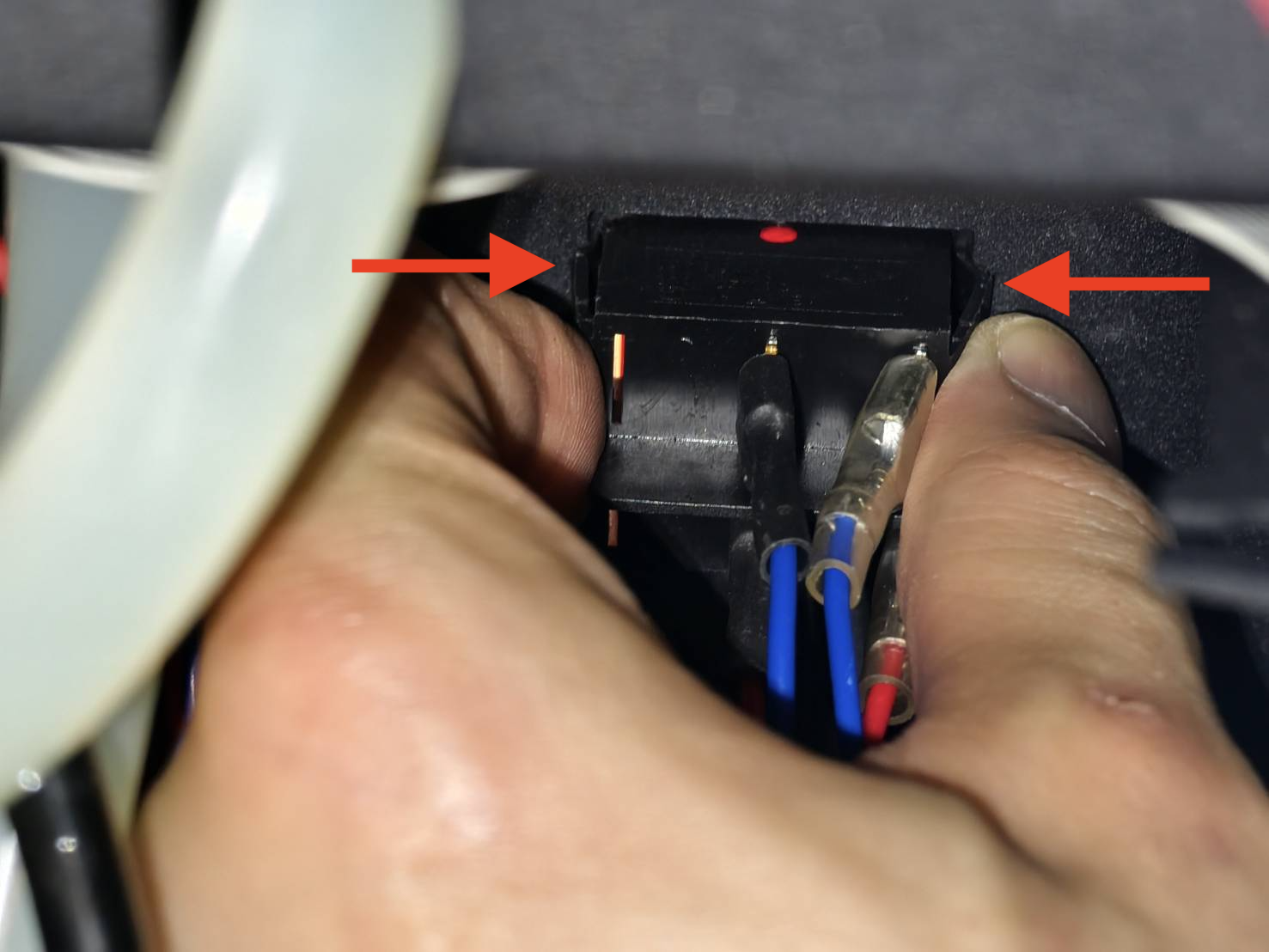

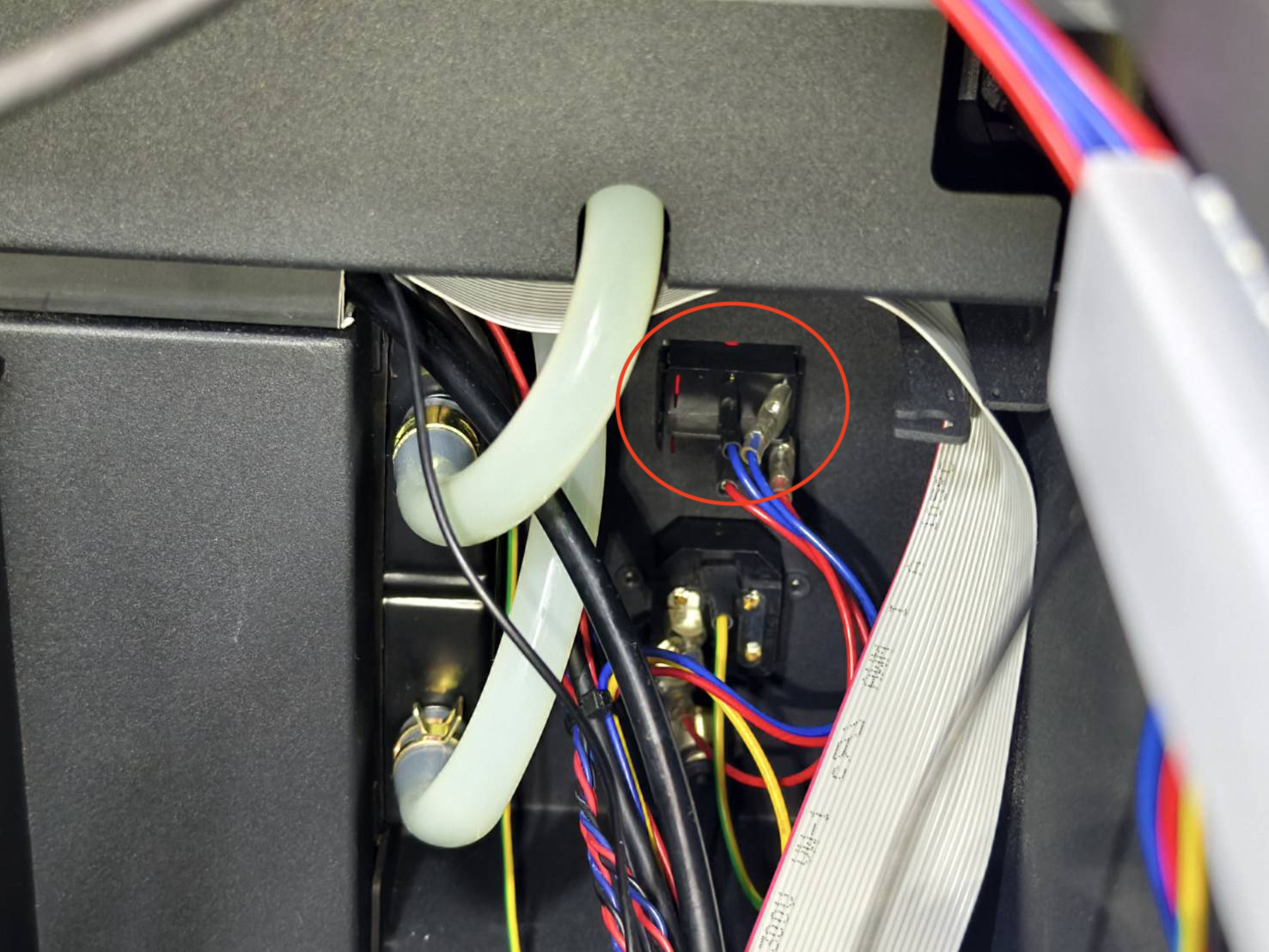

حدد موقع الجانب الخلفي لمفتاح التبديل الهزاز داخل الجهاز.
حاول دفع المفتاح للخارج قليلاً. قم بالضغط على جانبي المفتاح بأصابعك؛ ثم يمكنك دفعه وتحريكه.
الخطوة 12
بينما تدفع المفتاح للخارج بإحدى يديك، استخدم مفك براغي مسطح الرأس باليد الأخرى لرفعه.
الخطوة 13
التقط صورًا لتوثيق موضع كل سلك.
الخطوة 14

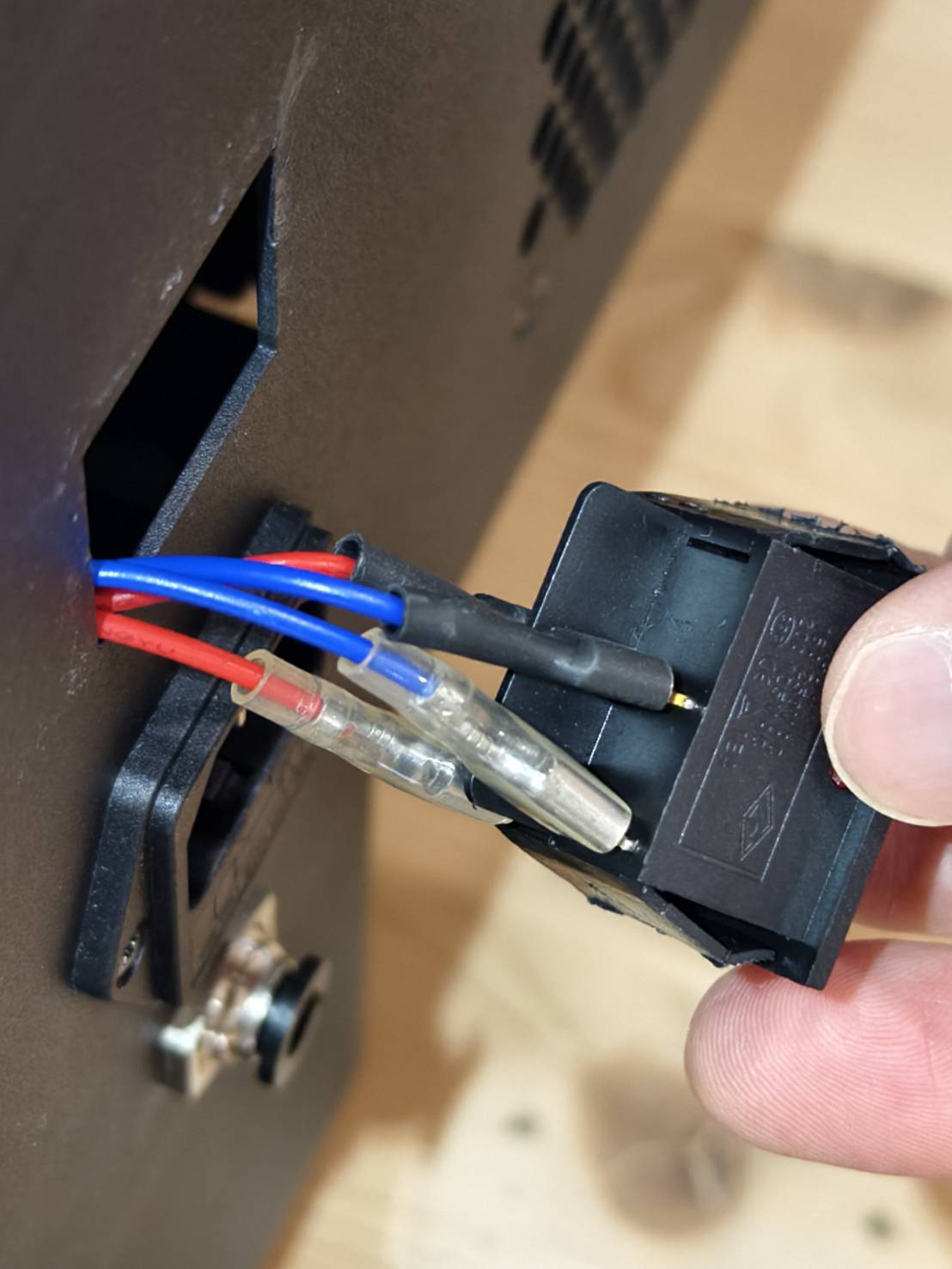

افصل الأسلاك عن المفتاح.
الخطوة 15

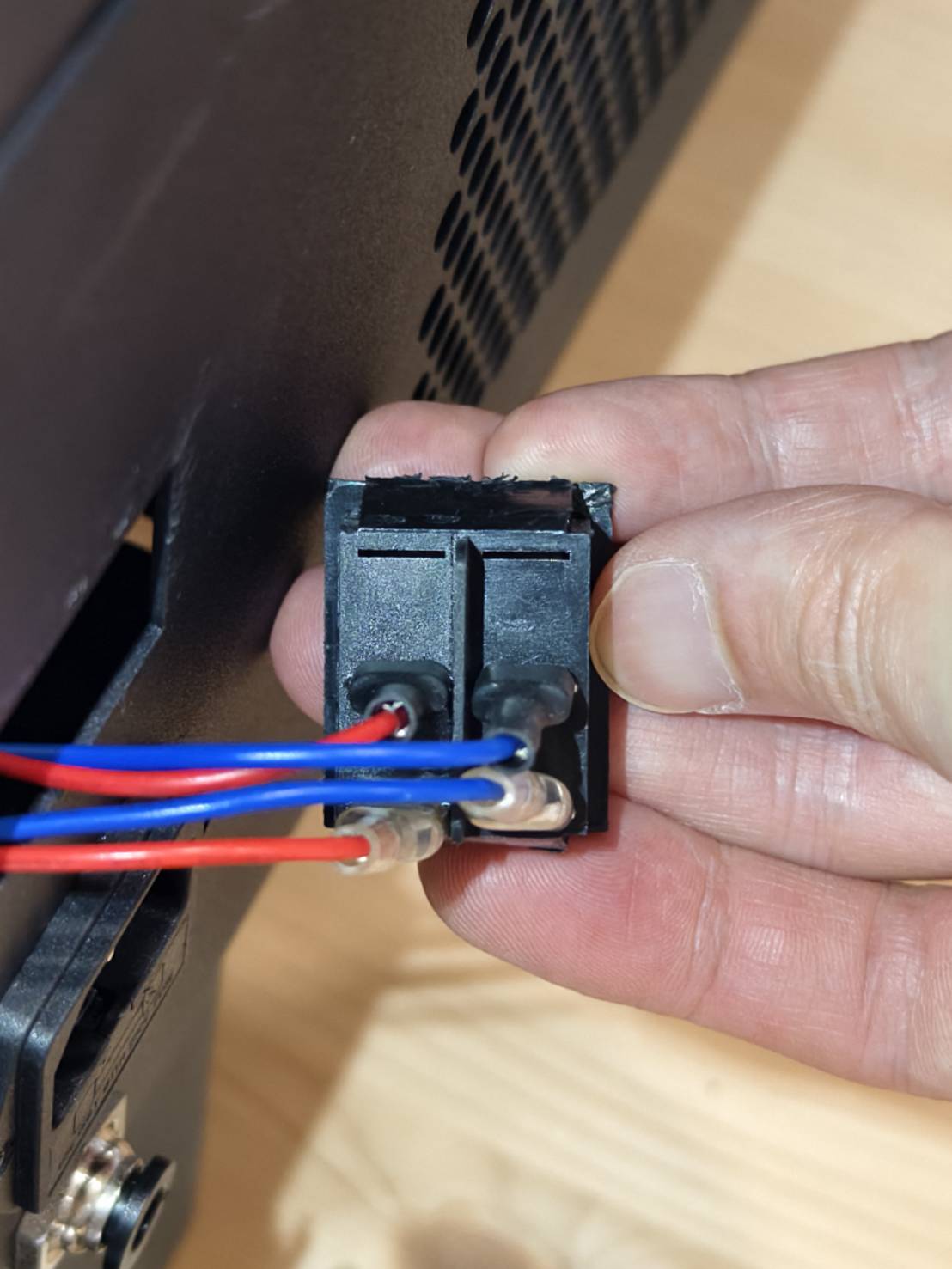

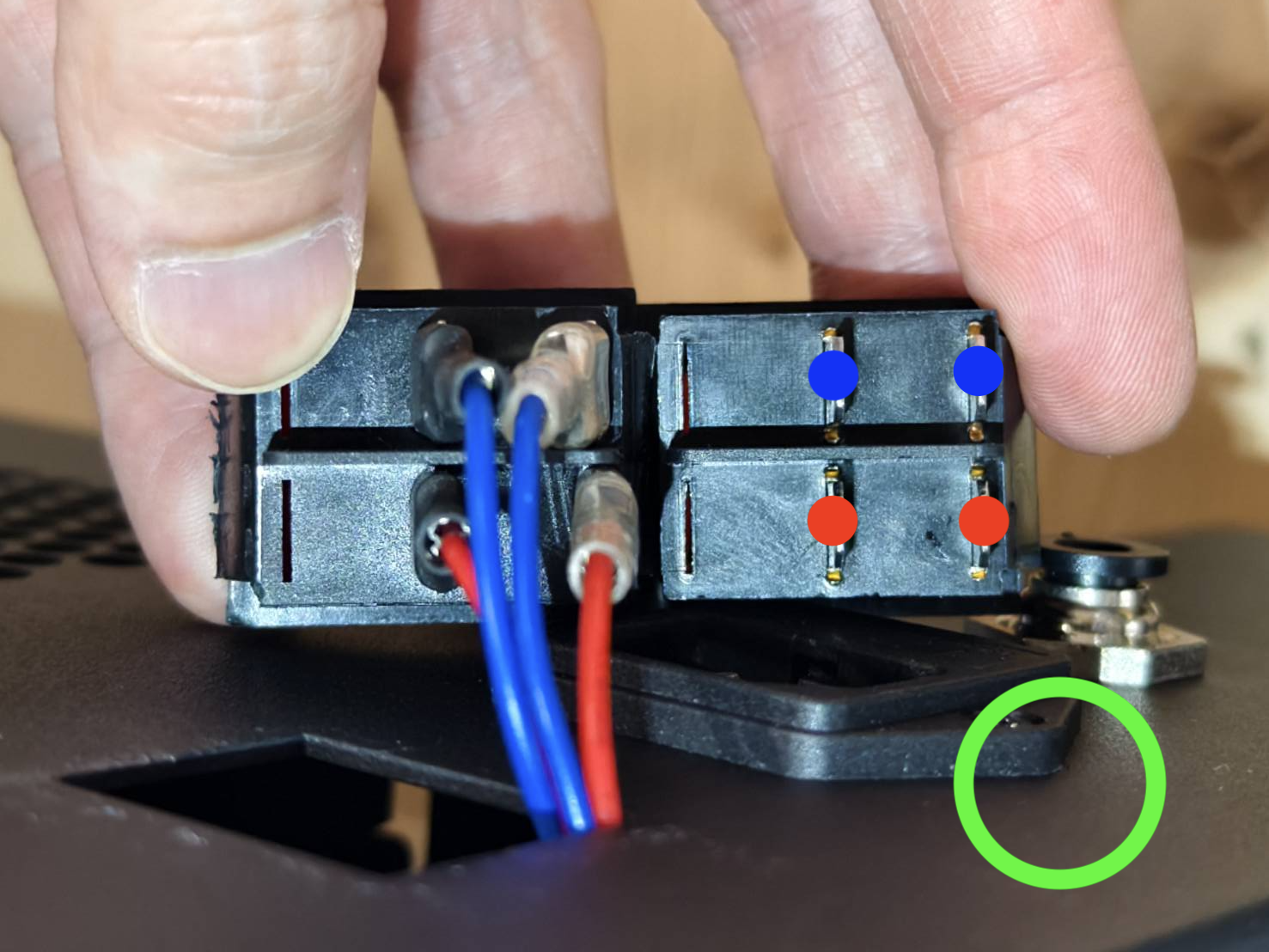

قم بتوصيل الأسلاك بالمفتاح الجديد.
يرجى التأكد من توصيل الأسلاك في المواضع الصحيحة، كما هو موضح في الصورة أدناه أو يمكنك الرجوع إلى الصور التي التقطتها في الخطوة 13.
الخطوة 16
أدخل المفتاح في الفتحة.
الخطوة 17

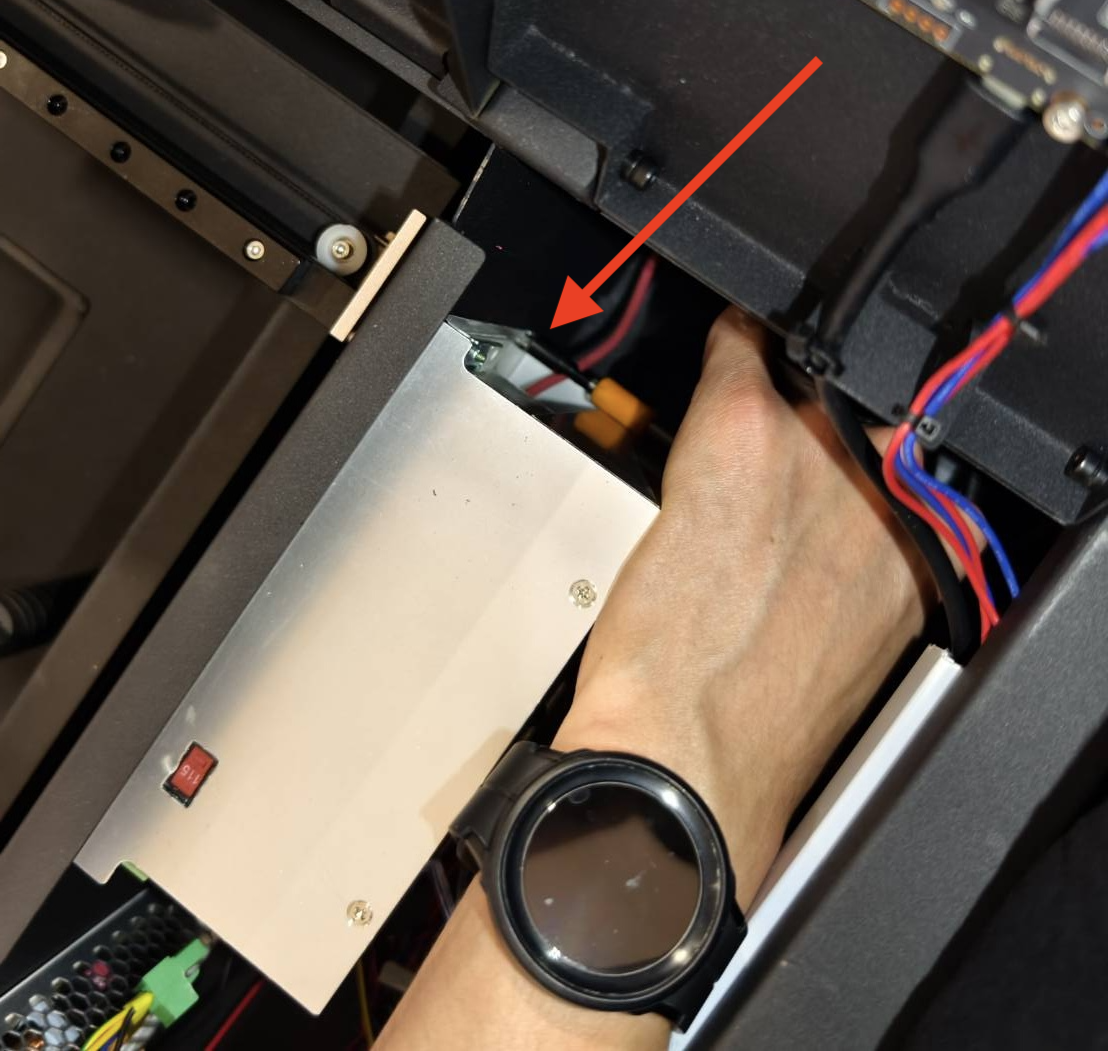

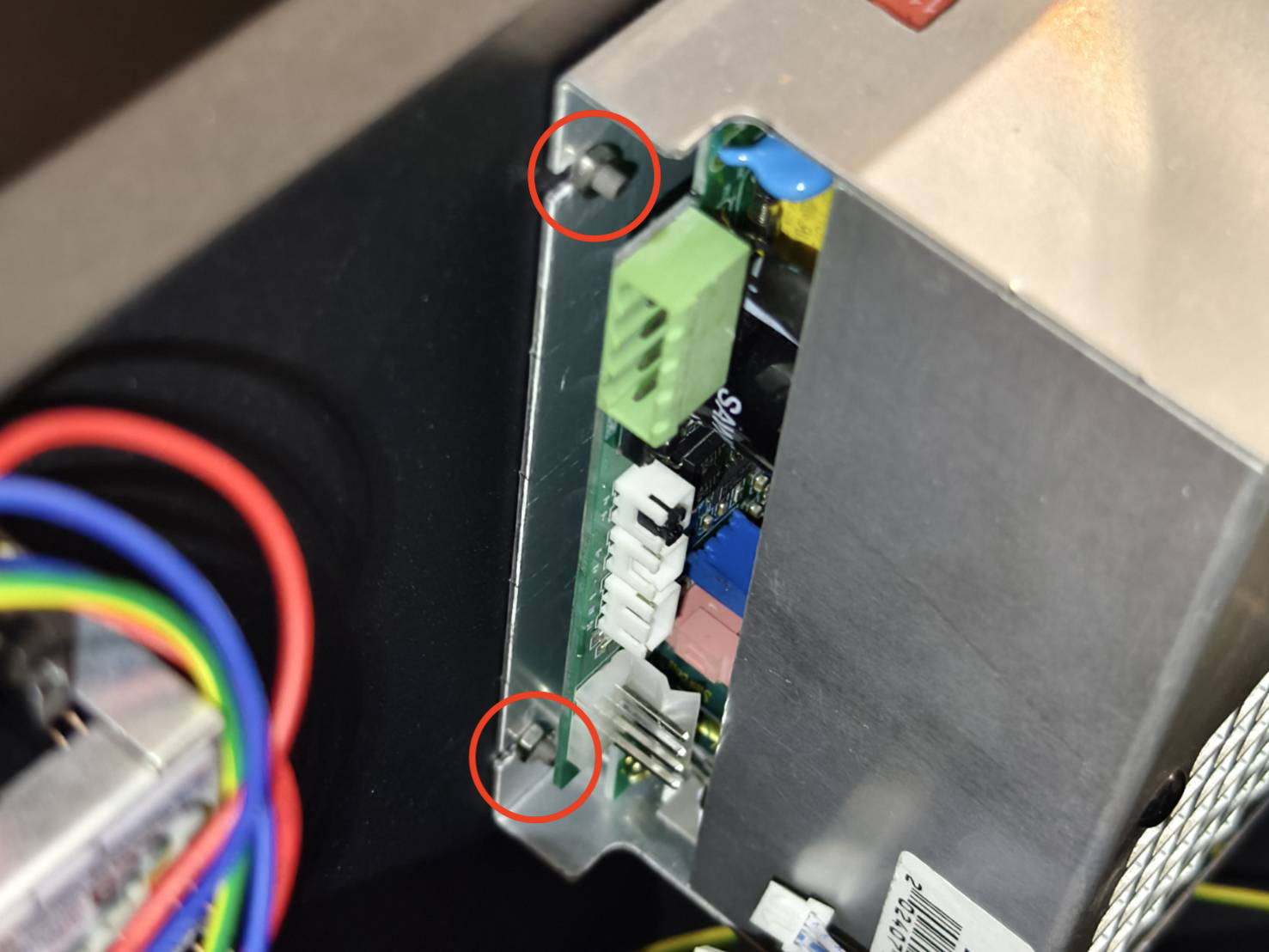

أعد تعليق وحدة تغذية الطاقة الليزرية على المسامير.
الخطوة 18
أحكم ربط الصواميل في الزاوية اليمنى العلوية والزاوية اليمنى السفلية.
الخطوة 19
أعد تركيب الصامولة في الزاوية اليسرى السفلية.
الخطوة 20

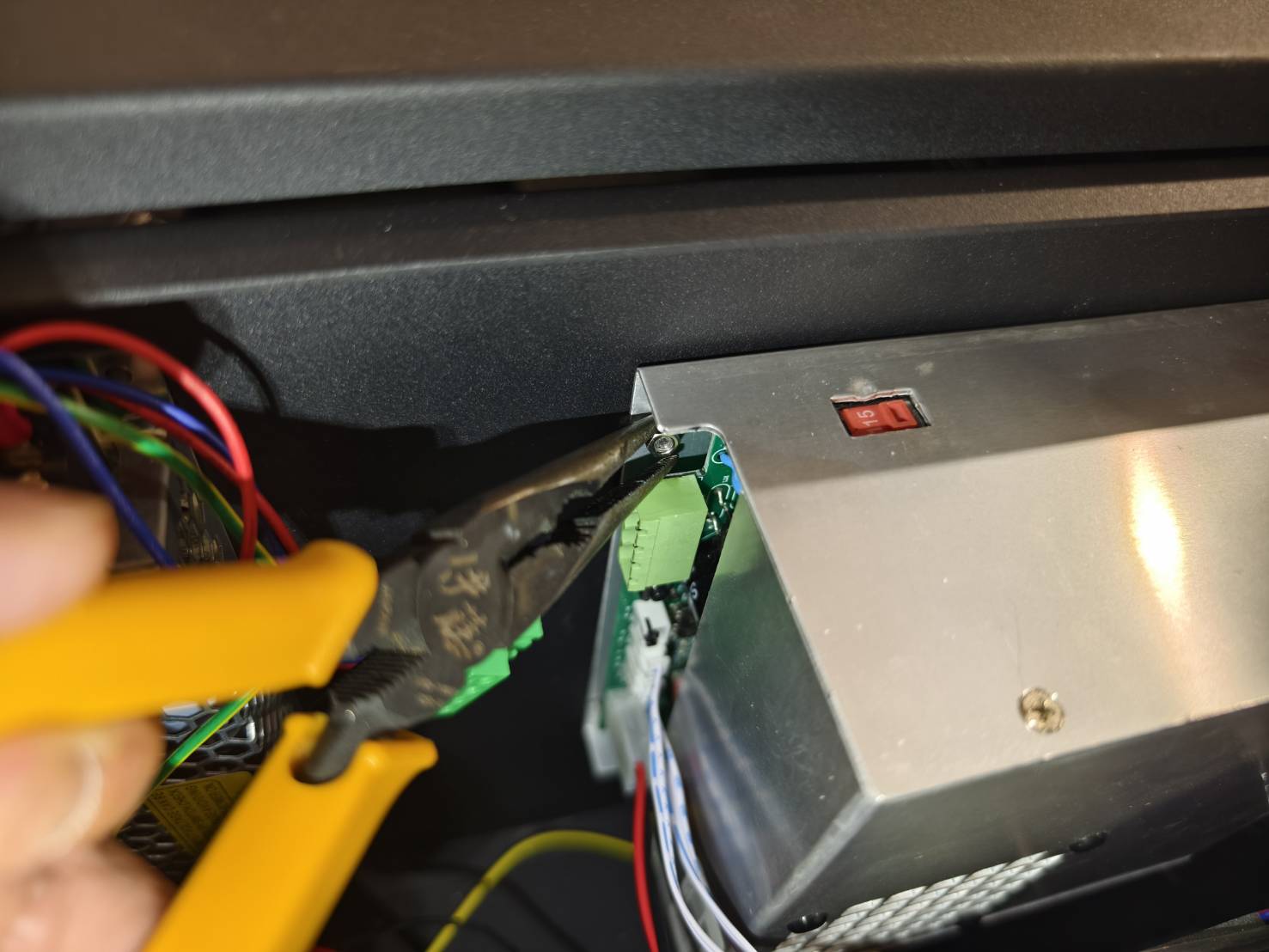

- أعد تركيب الصامولة في الزاوية اليسرى العلوية.
- إذا واجهت صعوبة في تركيب هذه الصامولة، يمكنك استخدام زردية لمحاولة إحكام ربطها.
- إذا تعذر إحكام ربطها أو تثبيتها، يمكنك تجاوز هذه الصامولة أو تعليقها على المسمار.
الخطوة 21
- أعد توصيل الكابلات.

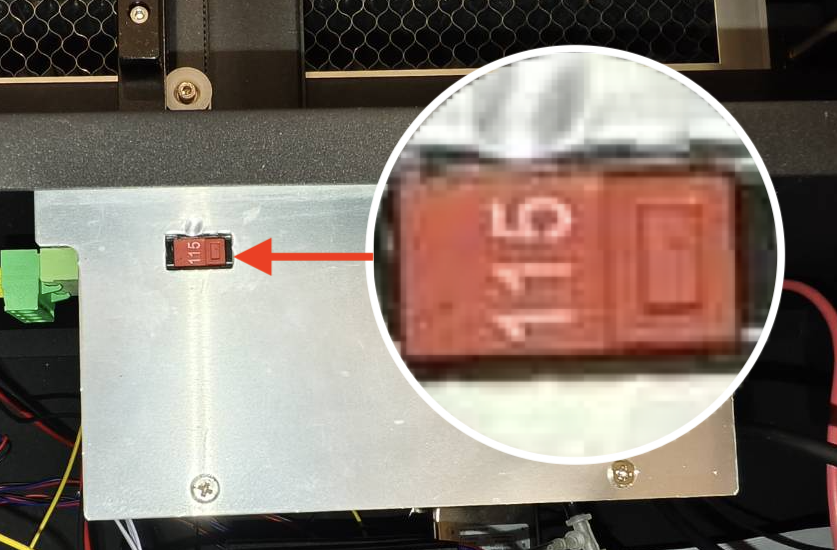

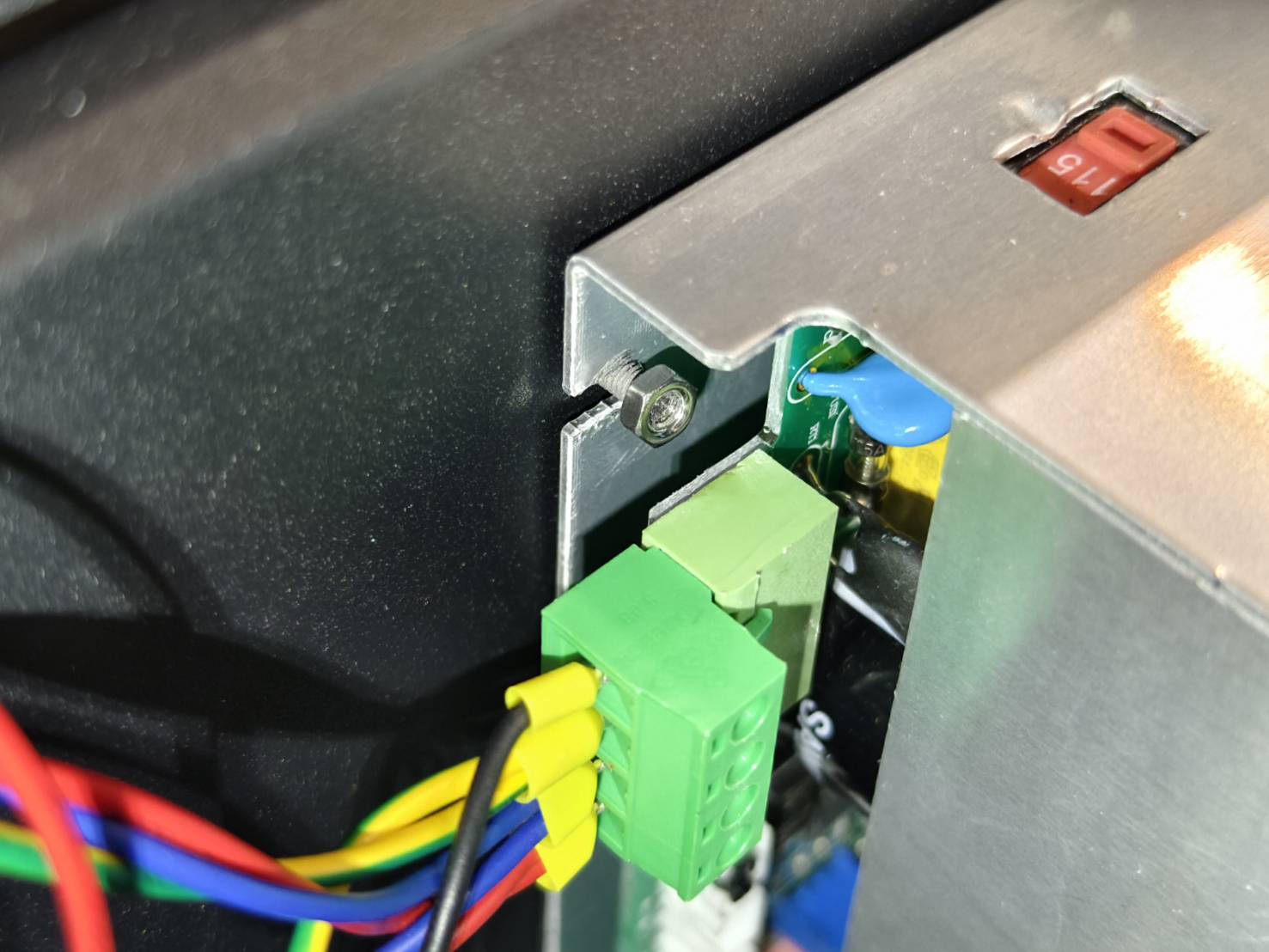

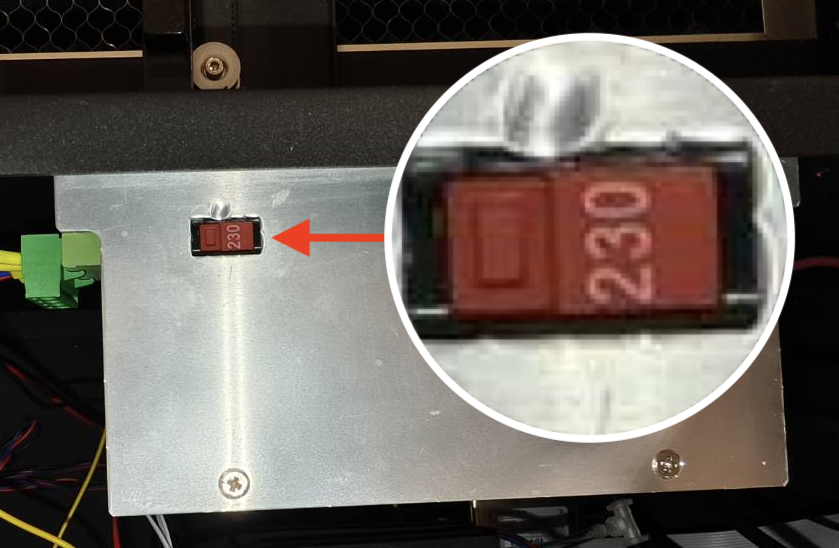

- تأكد من ضبط الجهد الكهربائي وفقًا لمصدر الطاقة في بلدك أو منطقتك.
(إذا لم تكن متأكدًا، يمكنك الرجوع إلى ويكيبيديا)
115V 230V -
أغلق الغطاء الجانبي وأحكم ربط البرغي.
الخطوة 22
- اسحب كابل وحدة التغذية الكهربائية الجديدة من الفتحة وانقله إلى جانب الغطاء الخلفي.
- أعد توصيل كابلات أنبوب الليزر ووحدة التغذية الكهربائية للليزر.
- أغلق الغطاء الخلفي وأحكم ربط البرغي.
#النهاية
