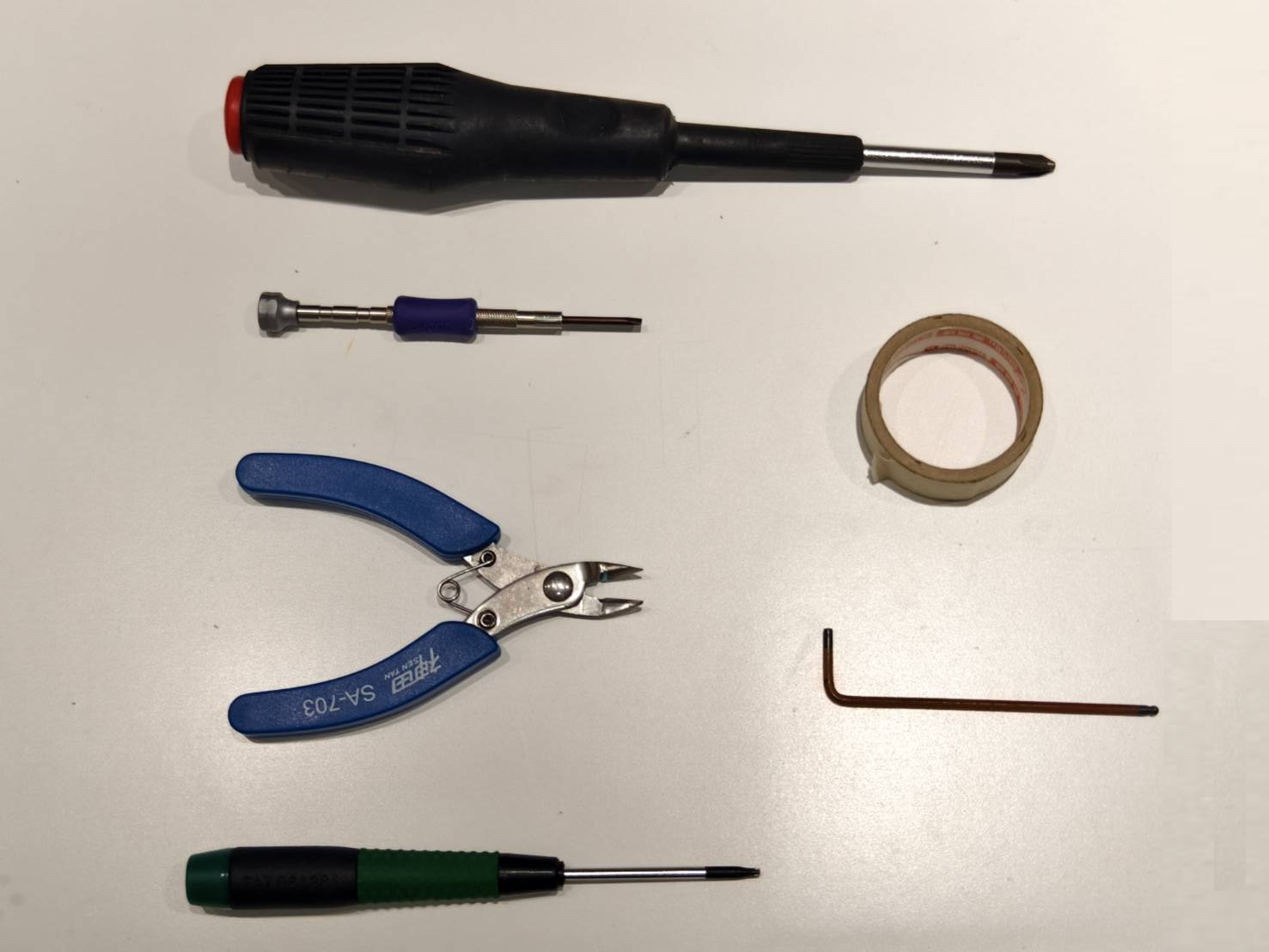

الأدوات
| 1 |
مفك براغي فيليبس |
| 2 |
مفك براغي مسطح الرأس (صغير) |
| 3 |
زردية قطع |
| 4 |
شريط لاصق |
| 5 |
مفك براغي توركس T8 |
| 6 |
مفتاح ألن 2.5 مم |
| 7 | مصباح يدوي (اختياري) |
الخطوة 1
قم بإيقاف تشغيل الجهاز وفصل كابل الطاقة.
الخطوة 2
افتح الغطاء الجانبي لرؤية الأجزاء الداخلية للجهاز.
-
استخدم مفك براغي فيليبس لفتح الغطاء.
افتح غطاء مضخة المياه باستخدام مفك براغي Torx.
الخطوة 3

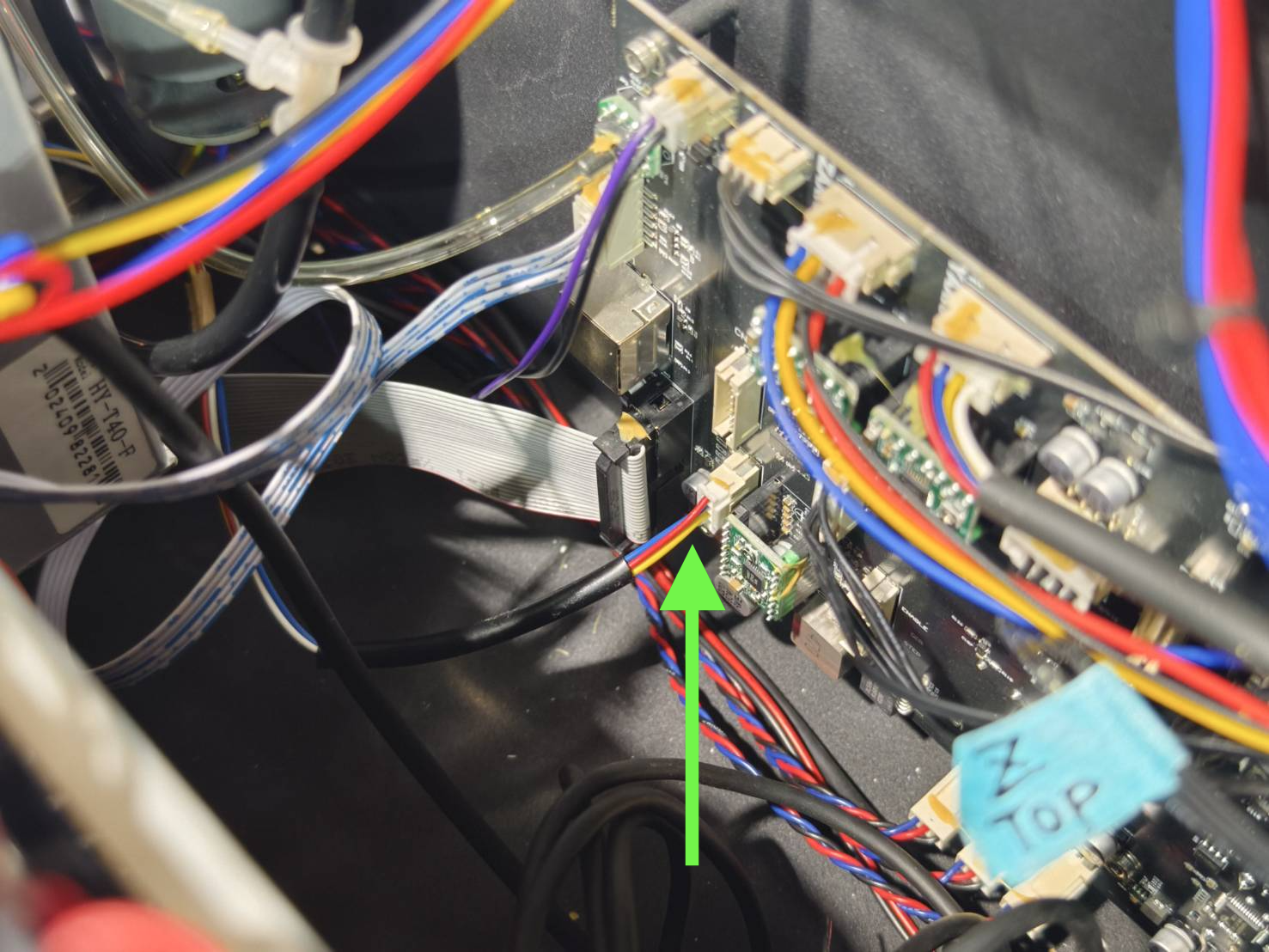

افصل كابل محرك المحور السيني من اللوحة الرئيسية. (يمكنك أيضًا الرجوع إلى المخطط التوضيحي.)
الخطوة 4
اختبر كابل محرك المحور السيني الجديد عن طريق توصيله باللوحة الرئيسية أثناء إيقاف تشغيل الجهاز.
بعد ذلك، قم بتشغيل الجهاز لاختبار العودة إلى نقطة الأصل.
بمجرد أن يبدأ الجهاز في العودة إلى نقطة الأصل، سيتحرك رأس الليزر إلى الأعلى أولاً، ثم يجب أن يدور المحرك الجديد "عكس اتجاه عقارب الساعة."
ملاحظة:
إذا لم يتحرك المحرك الجديد أو دار "في اتجاه عقارب الساعة"، يرجى إيقاف تشغيل الجهاز، وإعادة توصيل الكابل، وإعادة تشغيله، واختباره مرة أخرى.
إذا استمر المحرك الجديد في العمل بشكل غير صحيح، يرجى الاتصال بـ قسم دعم العملاء.
الخطوة 5
قم بإيقاف تشغيل الجهاز وفصل كابل الطاقة.
الخطوة 6
قم بإزالة المحرك الجديد من النظام.
الخطوة 7

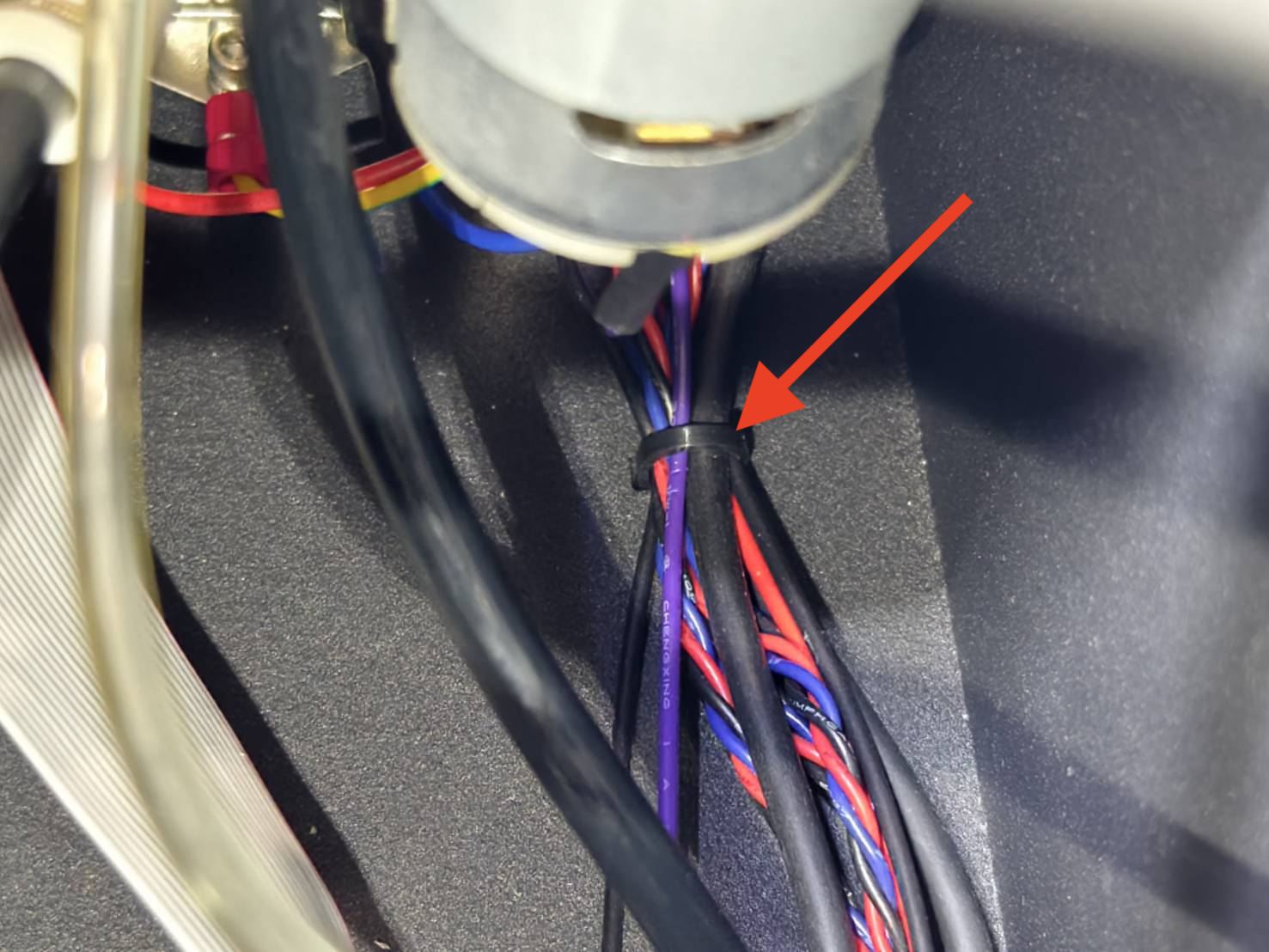

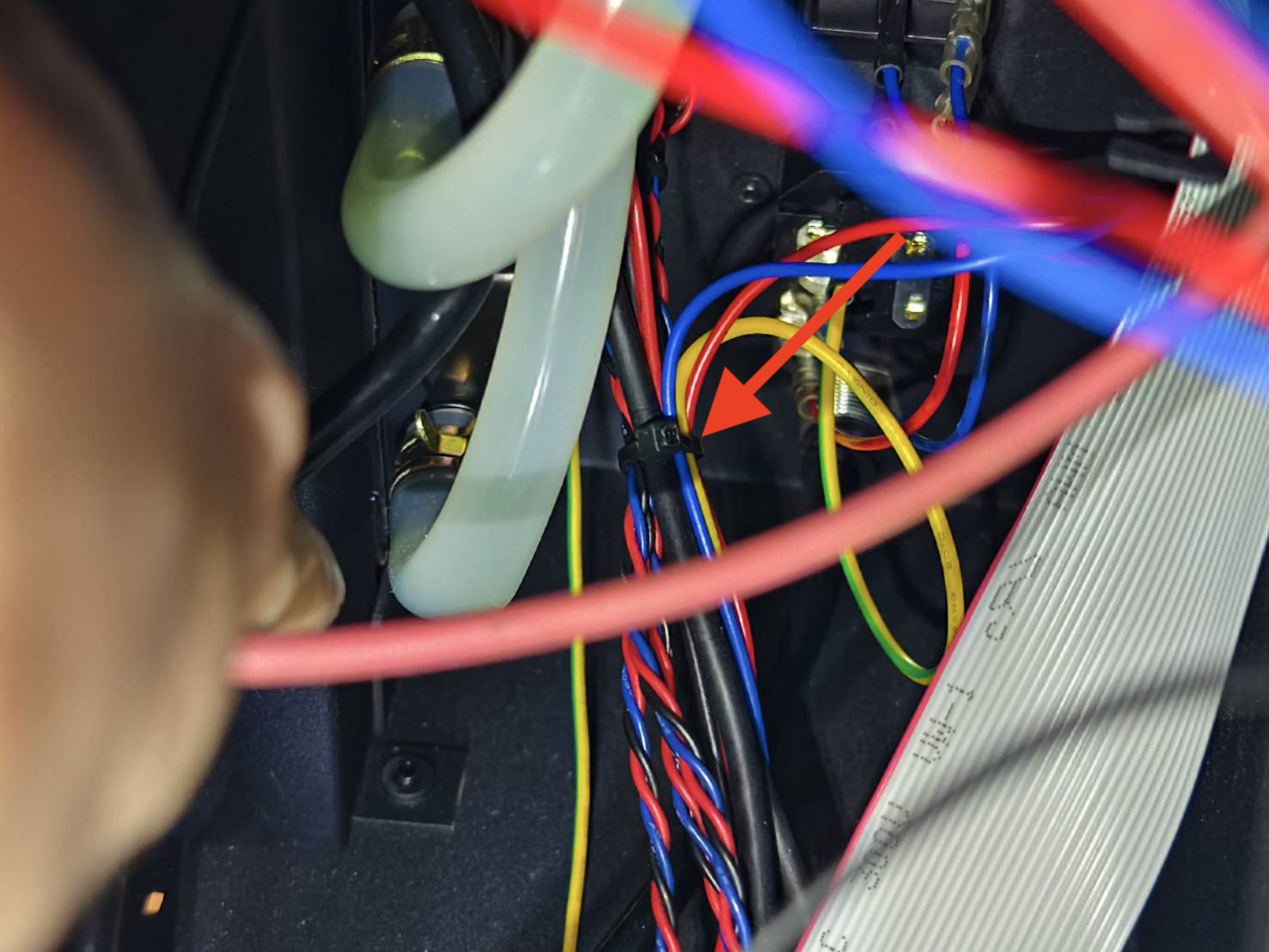

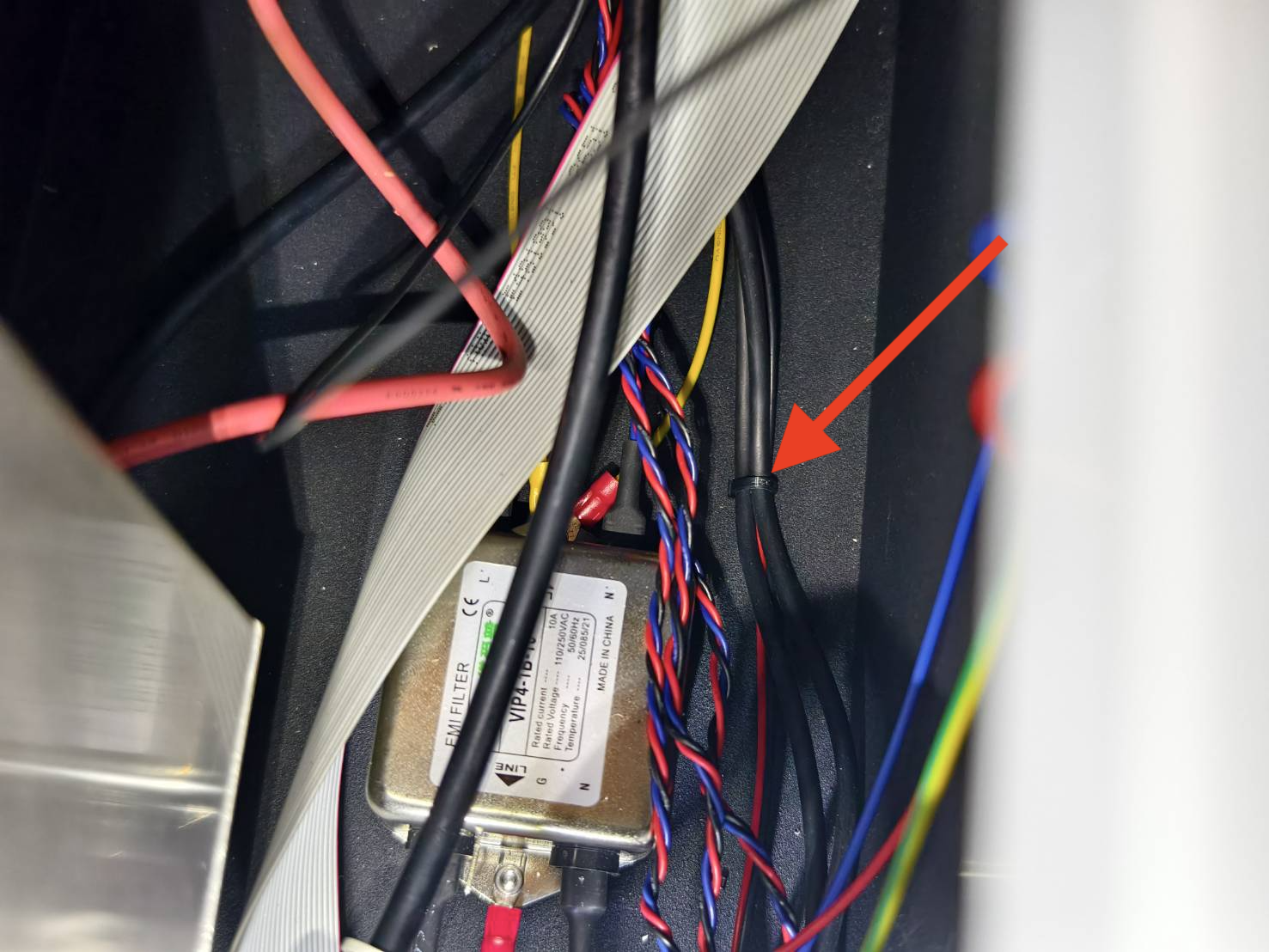

اقطع أربطة الكابلات عند جانب اللوحة الرئيسية. في هذا المثال، هناك 3 أربطة. قد يكون هناك المزيد اعتمادًا على نوع الجهاز الذي لديك. الهدف هنا هو قطع الأربطة التي تثبت كابل محرك المحور السيني.
الخطوة 8
قم بفك البرغيين اللولبيين لمقعد البكرة الأبيض على الجانب الأيمن، ويمكن إزالة الحزام الموجود على محرك المحور السيني.
(لا داعي لإزالة البراغي بالكامل. يكفي فكها حتى النهاية.
الهدف هنا هو جعل الحزام مرتخيًا بحيث يمكن فصله عن محرك المحور السيني.)
الخطوة 9

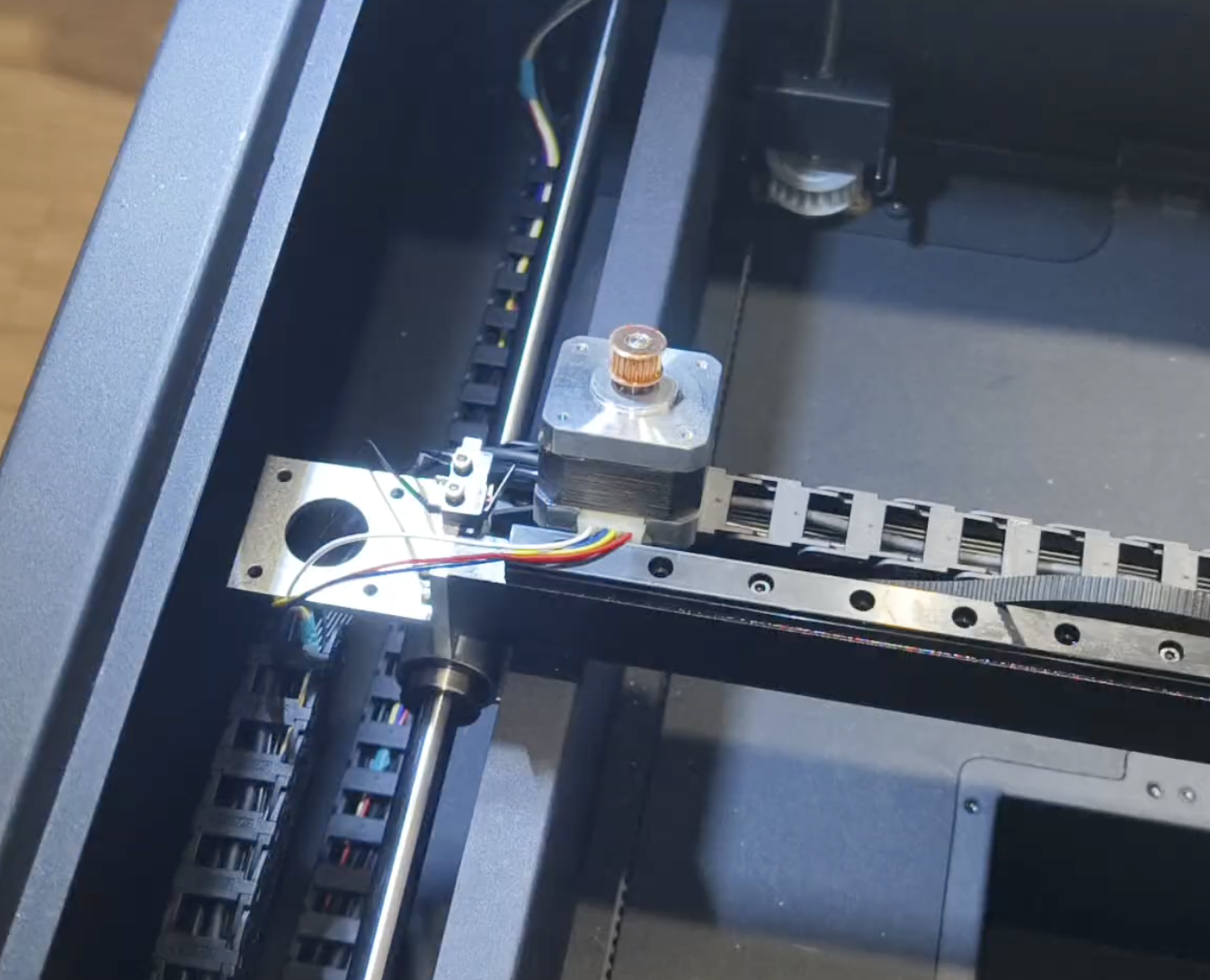

افصل محرك المحور السيني عن طريق فك البراغي السداسية الأربعة.
سيتم بعد ذلك فصل المحرك ومجموعة المرآة الثانية.
يمكنك تركها على هذا الوضع.
الخطوة 9

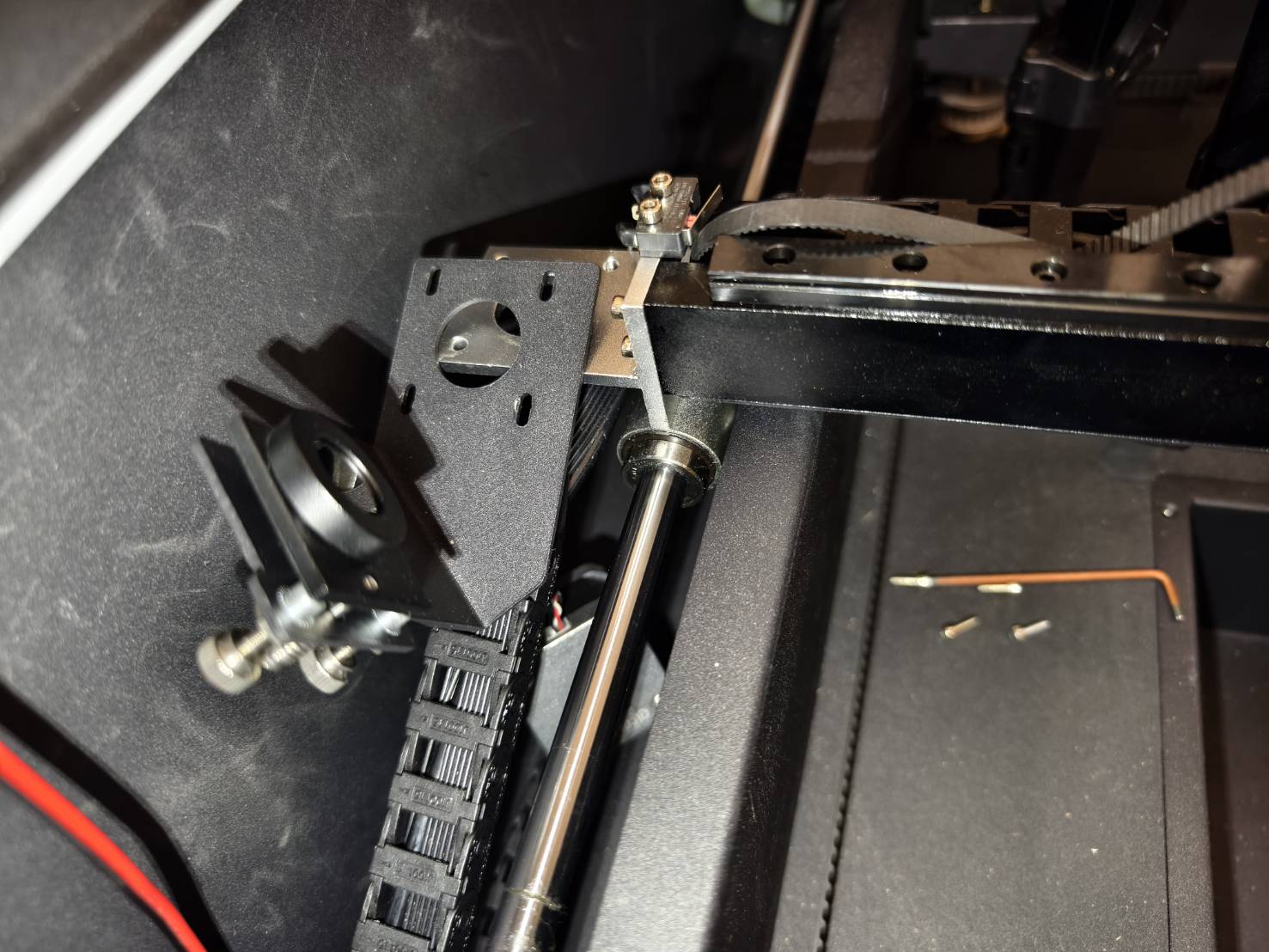

افصل وصلة سلسلة الكابل المتصلة بالجزء السفلي من مقعد المرآة الثانية.
يمكن بعد ذلك إزالة مقعد المرآة الثانية. يرجى الاحتفاظ به بعناية لإعادة التجميع لاحقًا.
الخطوة 10

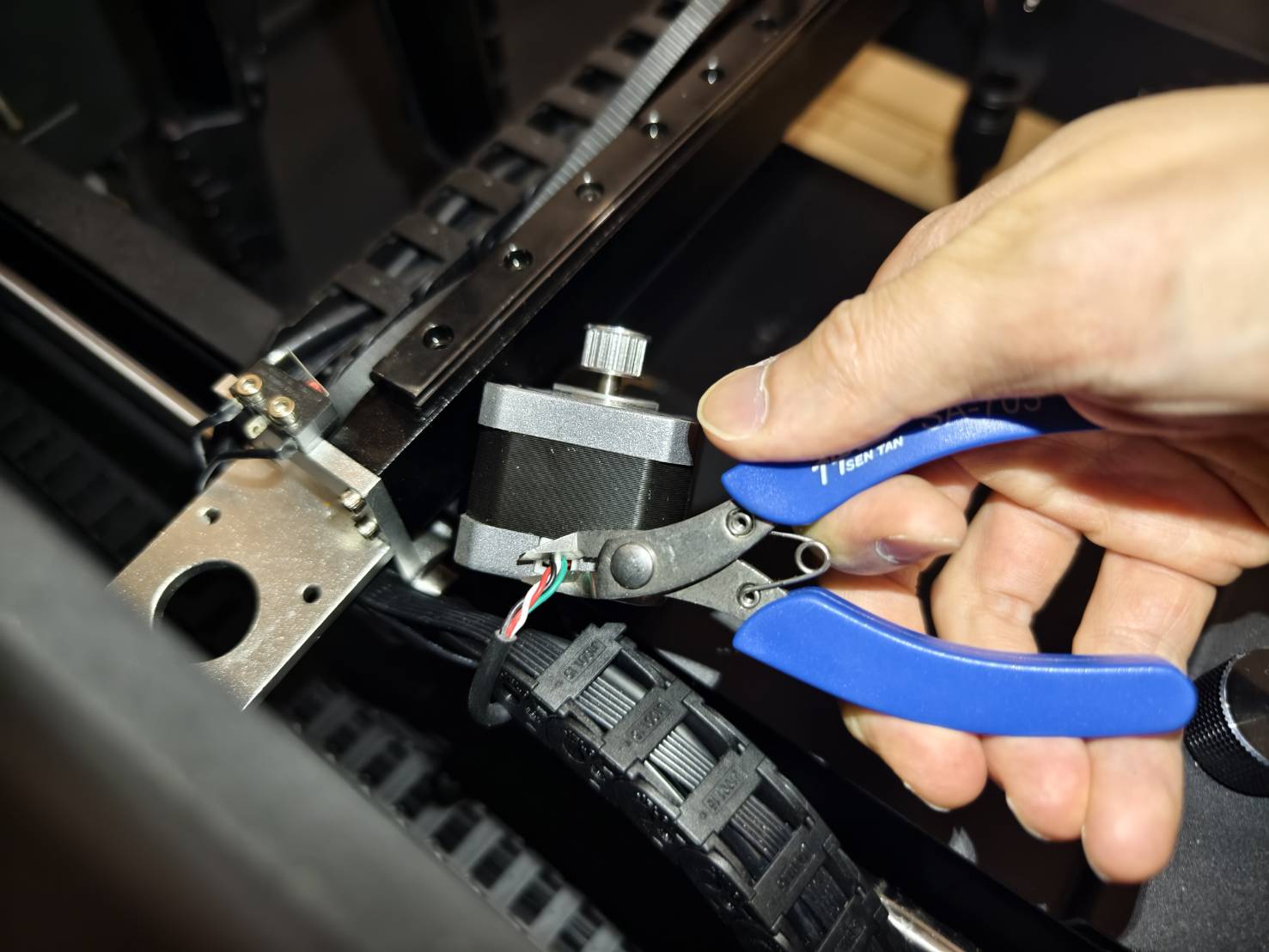

اقطع أسلاك المحرك القديم من المحرك. حاول قطع الأسلاك من أقرب نقطة ممكنة للمحرك القديم للحفاظ على أطول طول ممكن للأسلاك.
الخطوة 11
افصل السلسلة البلاستيكية من الجانب الخلفي للجهاز.
قم بإزالة سلسلة الكابل البلاستيكية. يمكن فتح وصلات سلسلة الكابل باستخدام مفك صغير ذو رأس مسطح.
قم بلف الوصلات لفصل السلسلة.
الخطوة 12

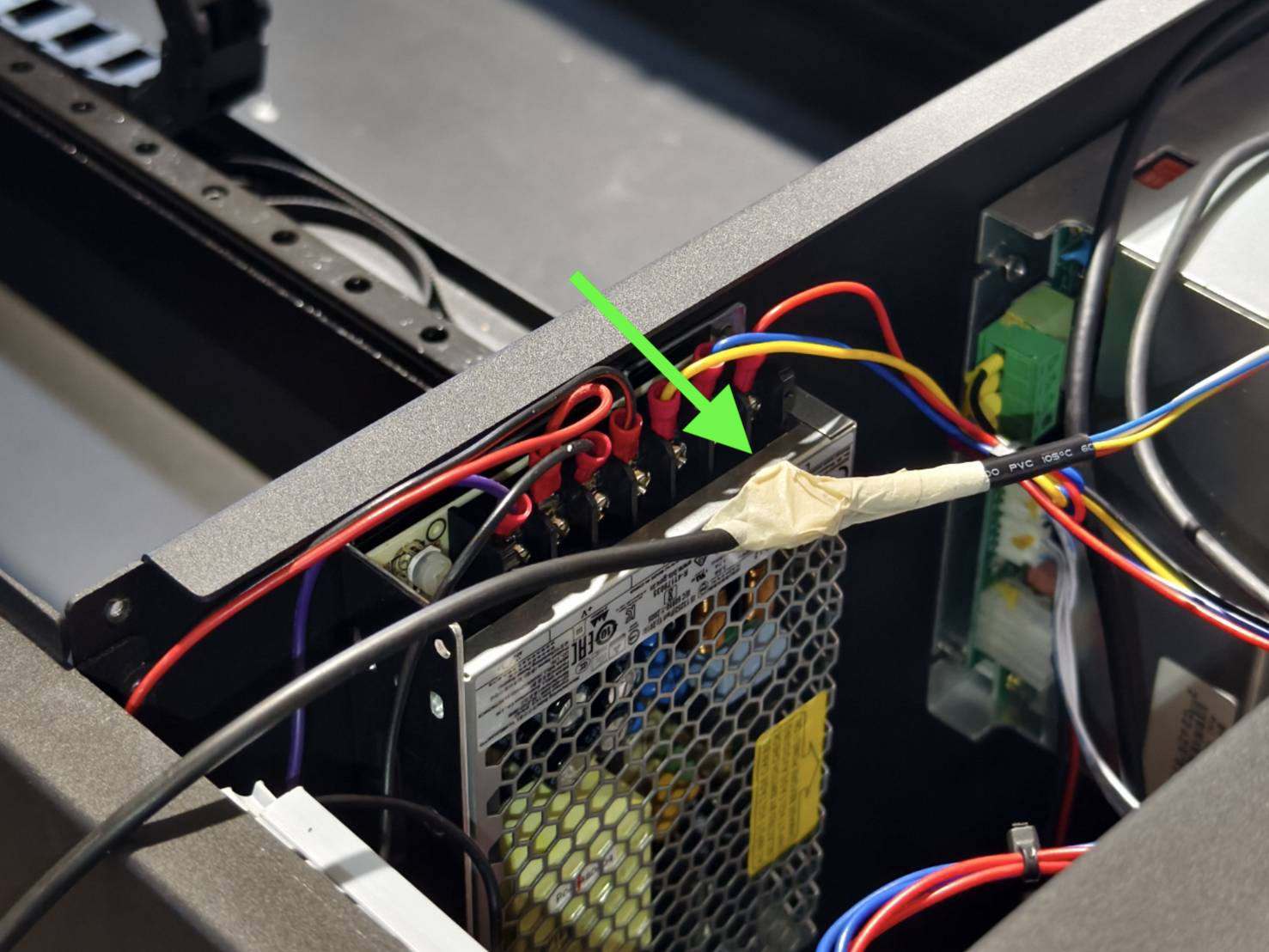

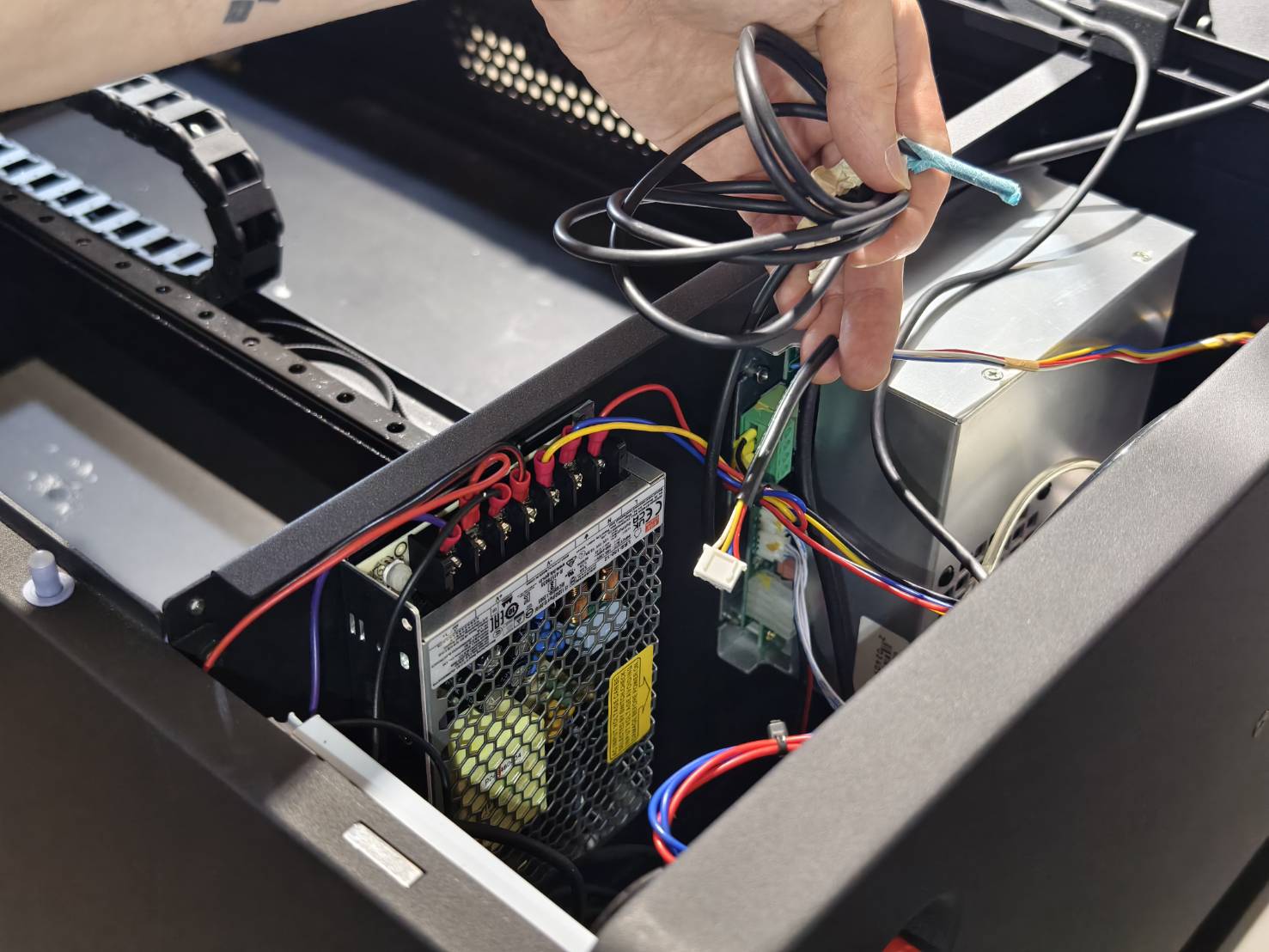

حدد موقع كابل المحرك القديم وقم بتمييزه بشريط لاصق.

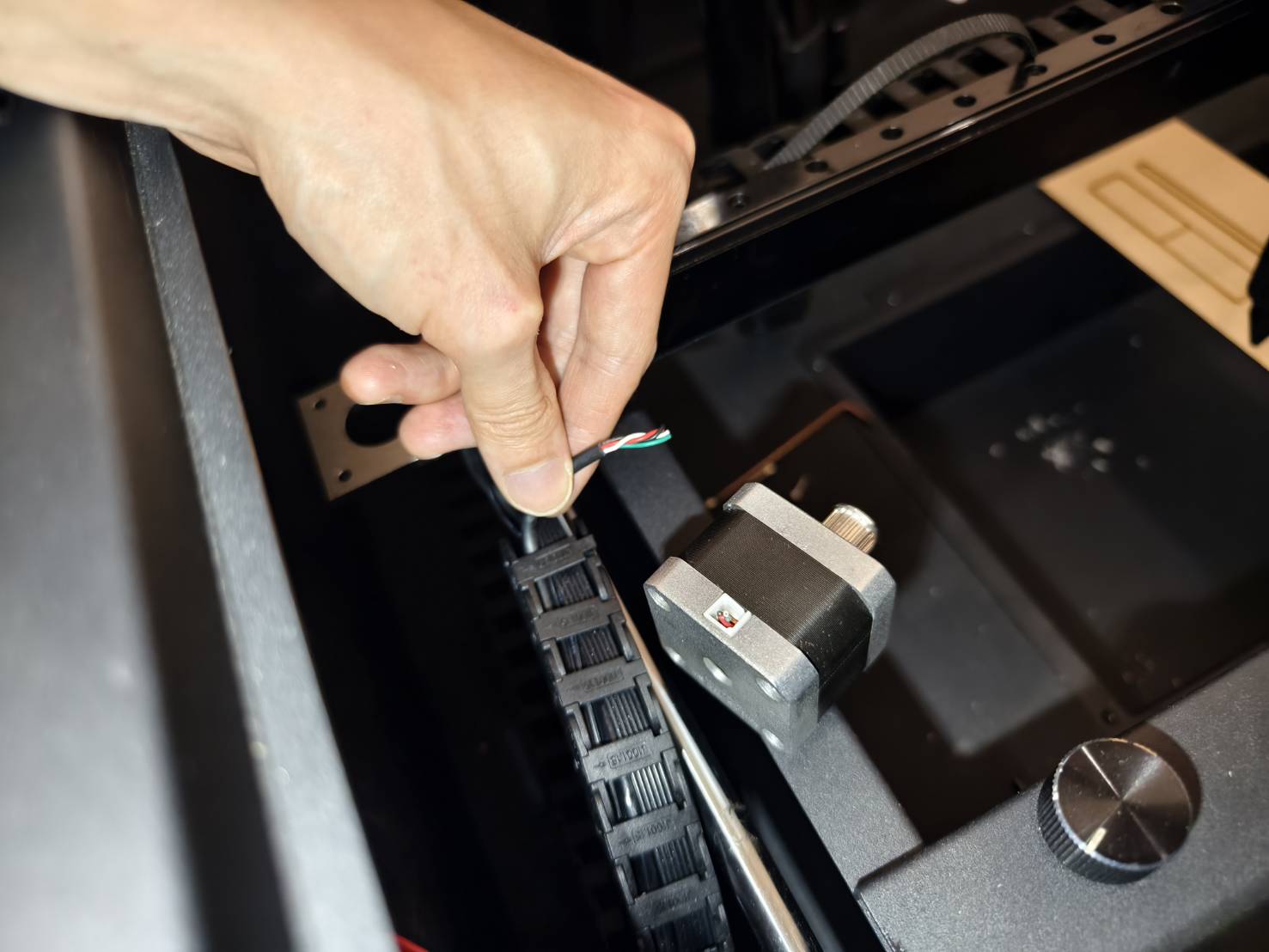

اقطع الكابل واسحبه إلى جانب مضخة المياه.
الخطوة 13

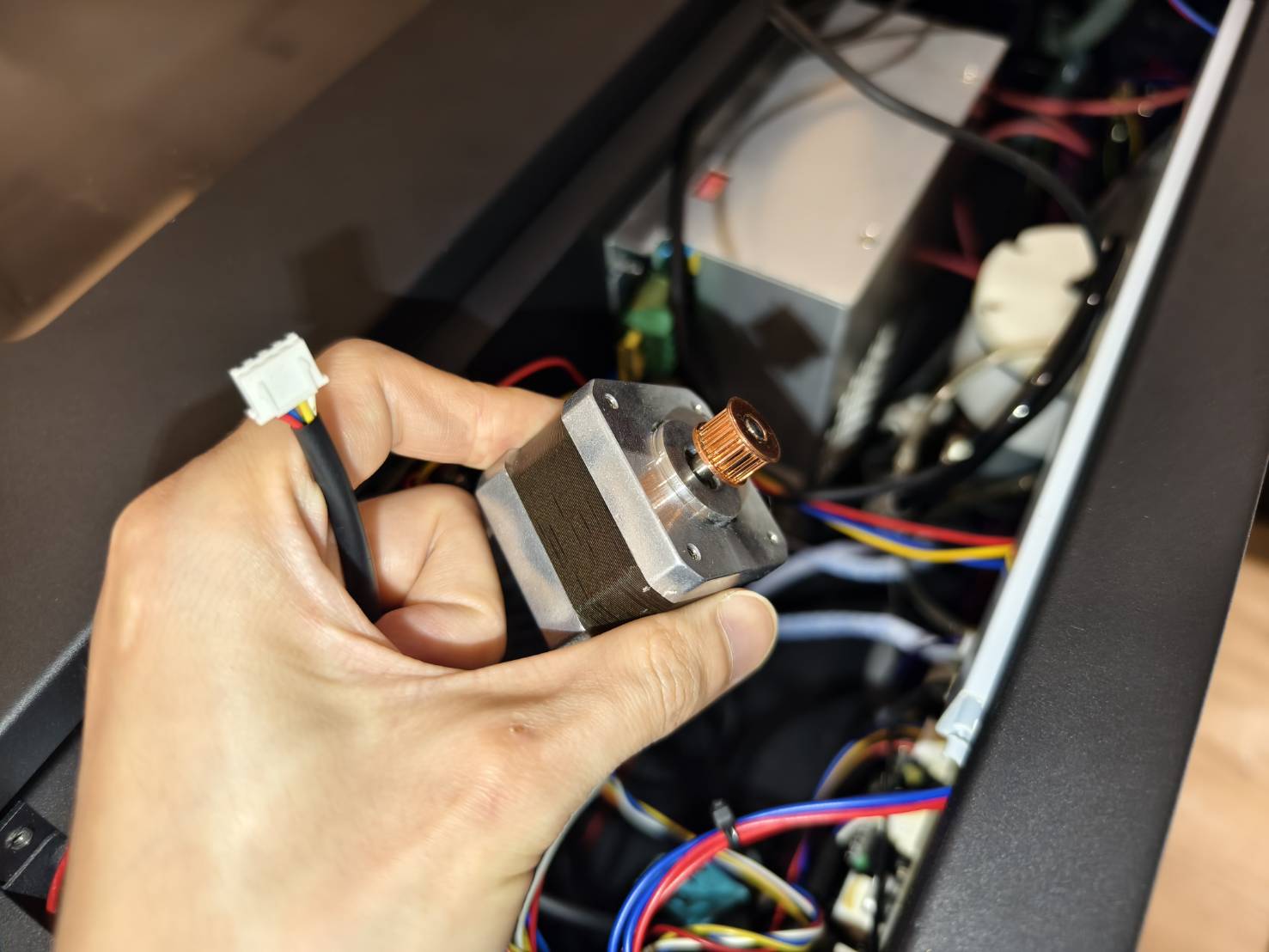

ثبّت المحرك الجديد على الجهاز بشكل مؤقت.
الخطوة 14 (اختياري)
إذا لم تكن أسلاك المحرك ملفوفة معًا ككابل واحد، يمكنك استخدام شريط لاصق لجمعها؛ سيسهل ذلك الخطوات اللاحقة.
تجاوز هذه الخطوة إذا كان المحرك مزودًا بكابل وليس بأسلاك منفصلة.
الخطوة 15
اسحب موصل المحرك الجديد نحو جانب مضخة المياه.
الخطوة 16
وصّل الكابل القديم بموصل المحرك الجديد باستخدام شريط لاصق.
اختبر قوة التوصيل بعد الربط للتأكد من أنها كافية.
الخطوة 17
اسحب باقي الكابل إلى الجزء الخلفي من الجهاز واترك طولاً كافياً ليستقر على القاعدة كما هو موضح في الفيديو.
الخطوة 18
أعد تركيب مجرى الكابلات.
لاحظ أن الاتجاه الصحيح لمجرى الكابلات يجب أن يكون نحو الأسفل، بحيث تكون فتحة كل وصلة متجهة للأسفل.

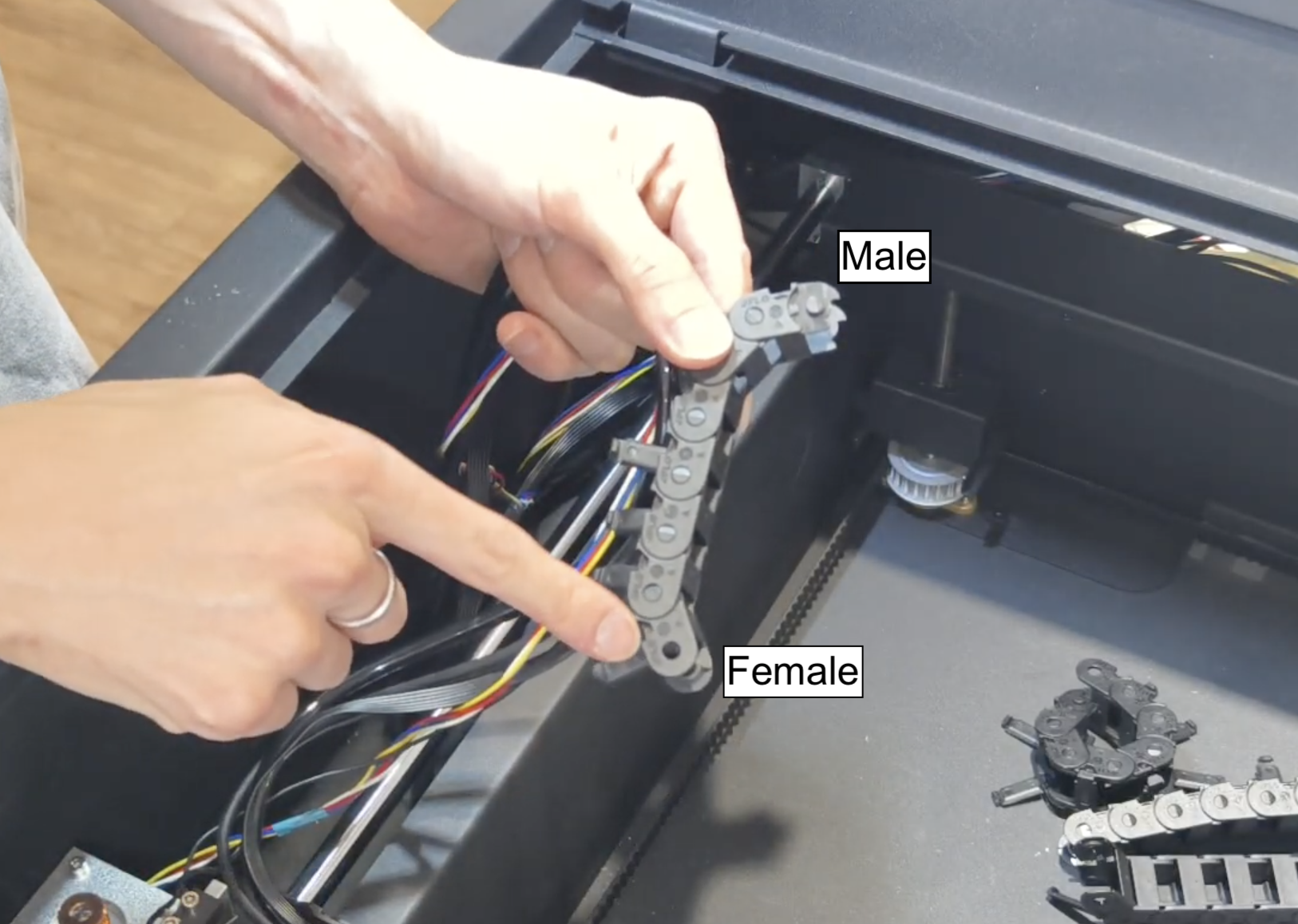

للمجرى أيضاً اتجاه محدد، حيث يتجه الطرف الذكر نحو الجزء الخلفي من الجهاز، والطرف الأنثى نحو الأمام.
الخطوة 19
أعد توصيل مجرى الكابلات في الجزء الخلفي السفلي من الجهاز.
الخطوة 20

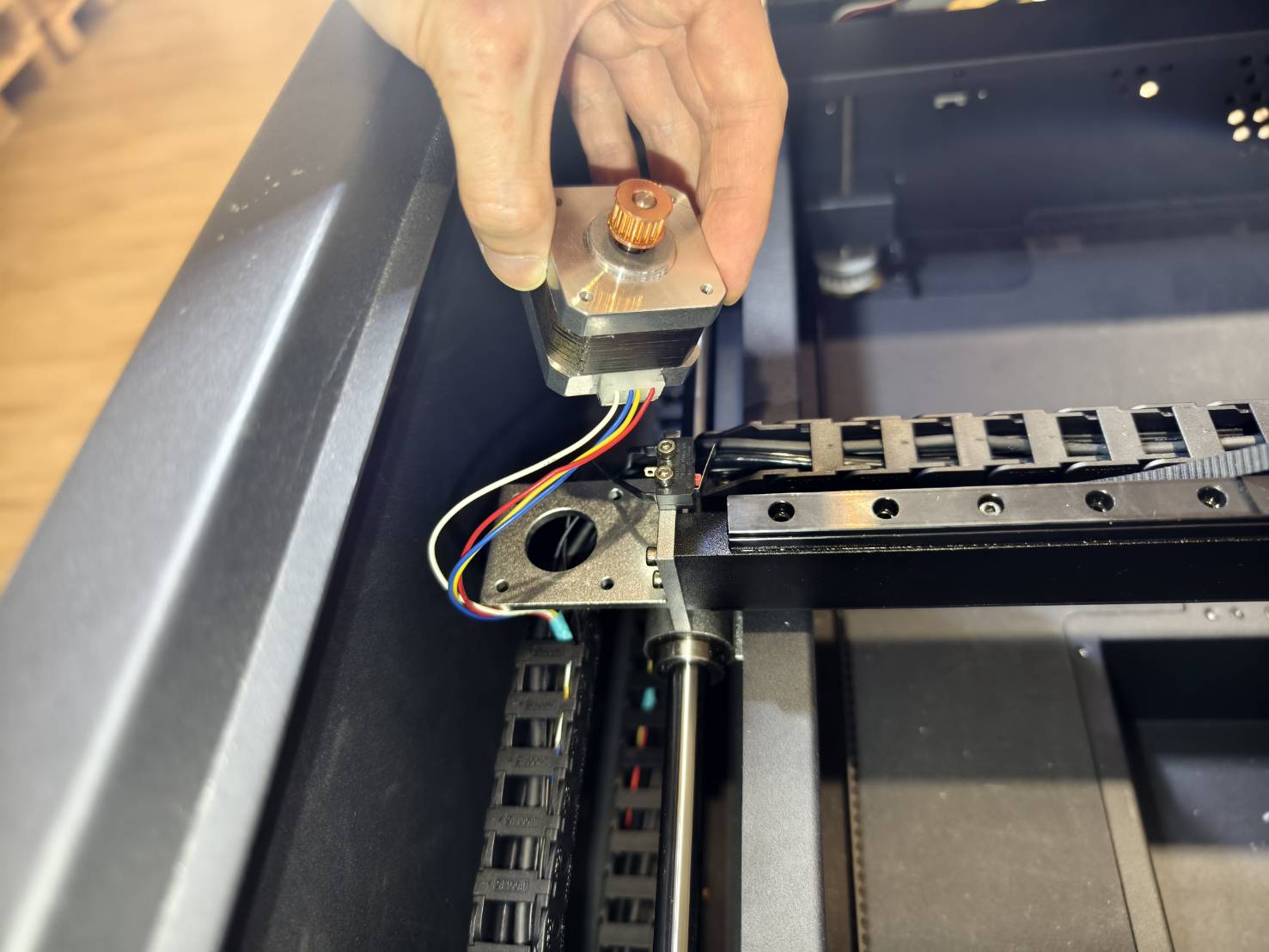

فك تركيب محرك المحور السيني.
الخطوة 21 (اختياري)
إذا كان طول الكابل غير مناسب على جانب المحرك، يمكنك تعديله بسحبه من جانب مضخة الماء.
الخطوة 22

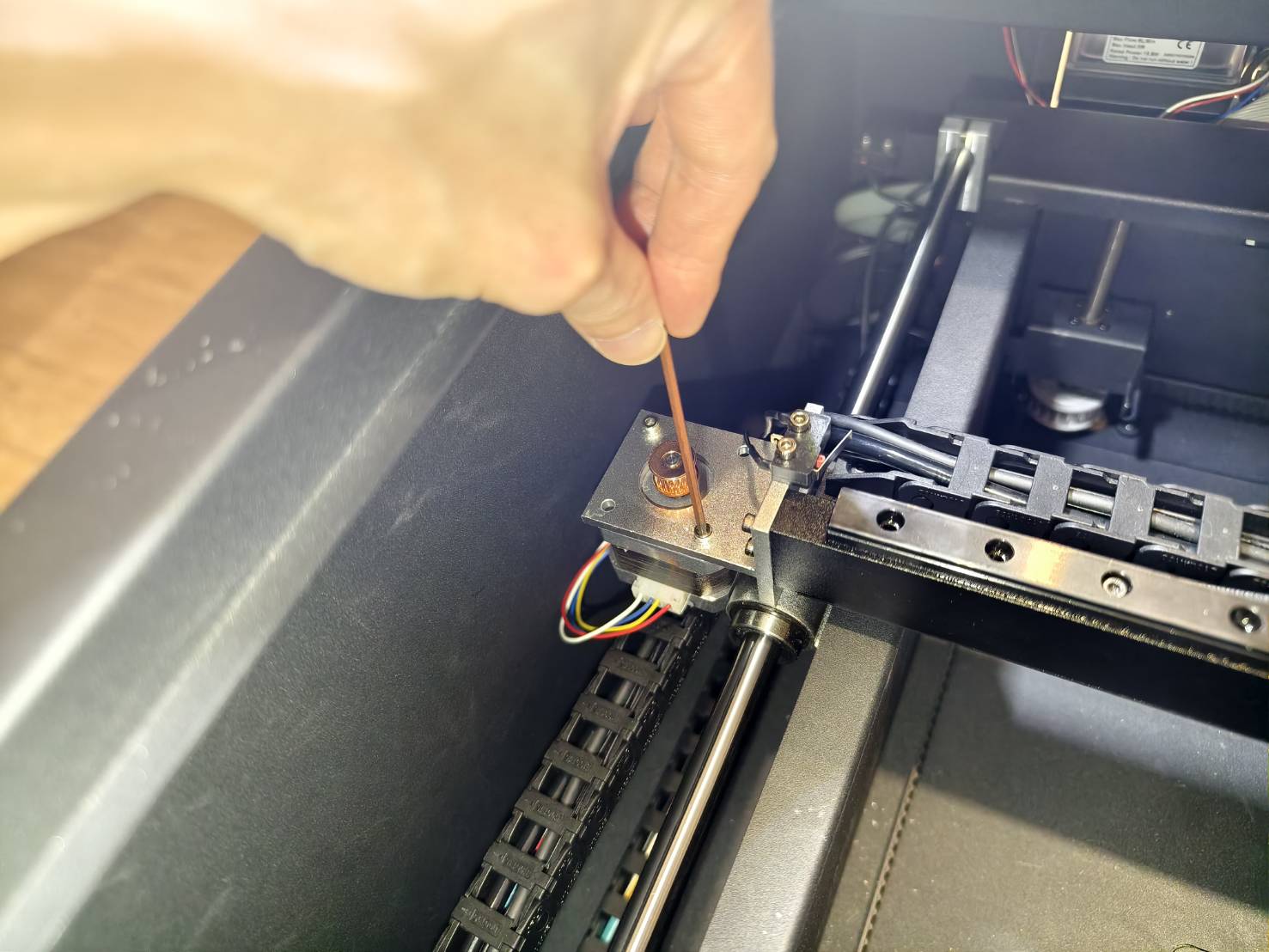

قم بتركيب حامل المرآة الثانية ومحرك المحور السيني.

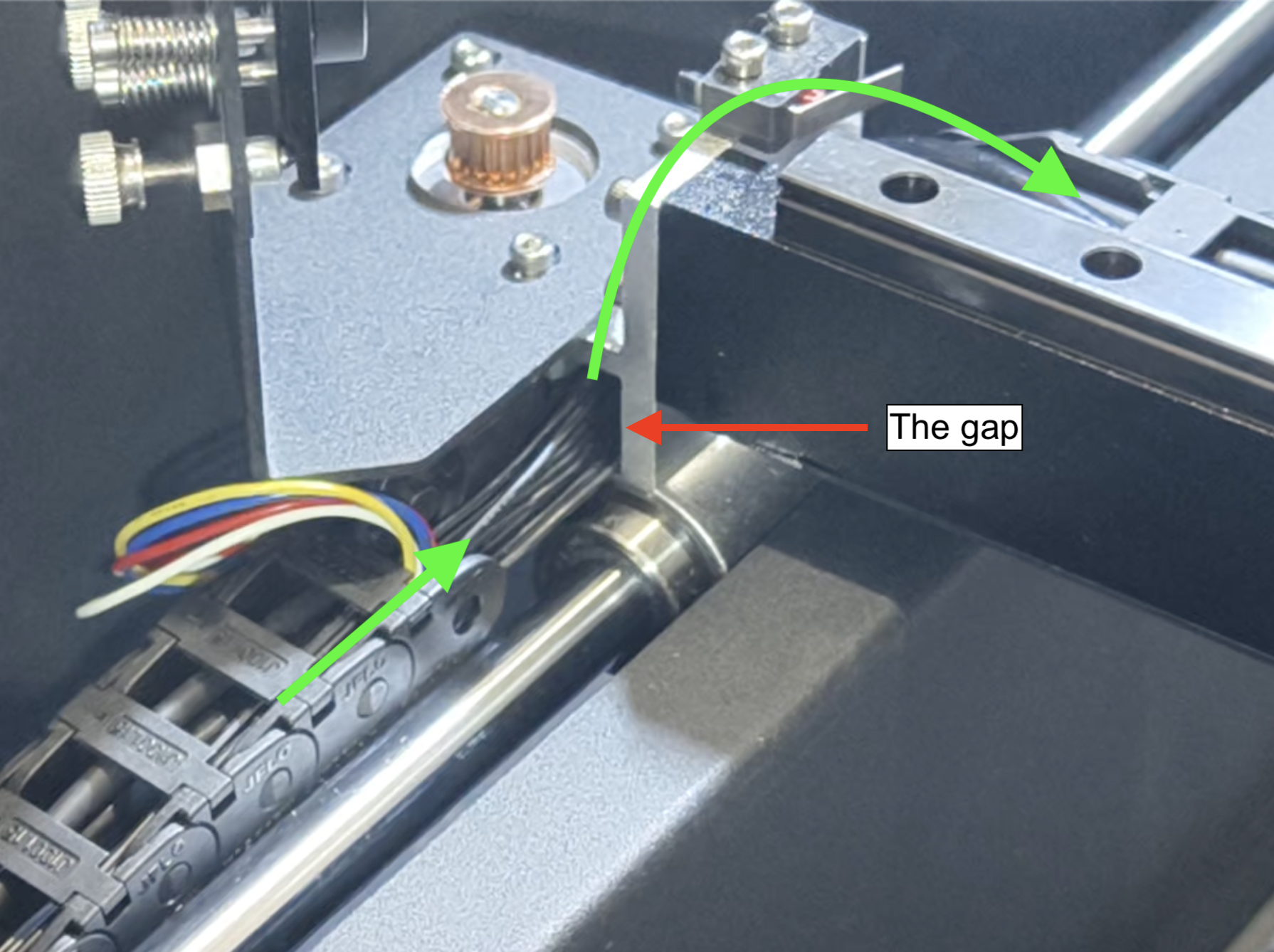

ستمر جميع الكابلات عبر الفراغ بين الهيكل ومحرك المحور السيني.
الخطوة 23
أعد توصيل سلسلة الكابلات أسفل حامل المرآة الثانية.
الخطوة 24
اسحب كابل المحرك من جهة اللوحة الرئيسية حتى يصل موصل المحرك الجديد إليها.
الخطوة 25
أزل الشريط اللاصق وقم بتوصيل كابل المحرك الجديد باللوحة الرئيسية.
(يمكنك أيضاً الرجوع إلى المخطط التوضيحي.)
الخطوة 26
ثبّت الحزام على محرك المحور السيني. (تأكد من أن الجانب المسنن للحزام يواجه الداخل.)
الخطوة 27
شد حزام المحور السيني بإحكام البراغي الإبهامية على الجانب الأيمن.
الخطوة 28
أغلق الغطاء الجانبي وأحكم ربط البرغي.
أغلق لوحة مضخة المياه.
الخطوة 29
تحقق من المسار الضوئي، حيث تم تحريك حامل المرآة الثانية أثناء العمل.
[4-9 فحص المسار الضوئي]
