Beambox II - استبدال مستشعر التدفق

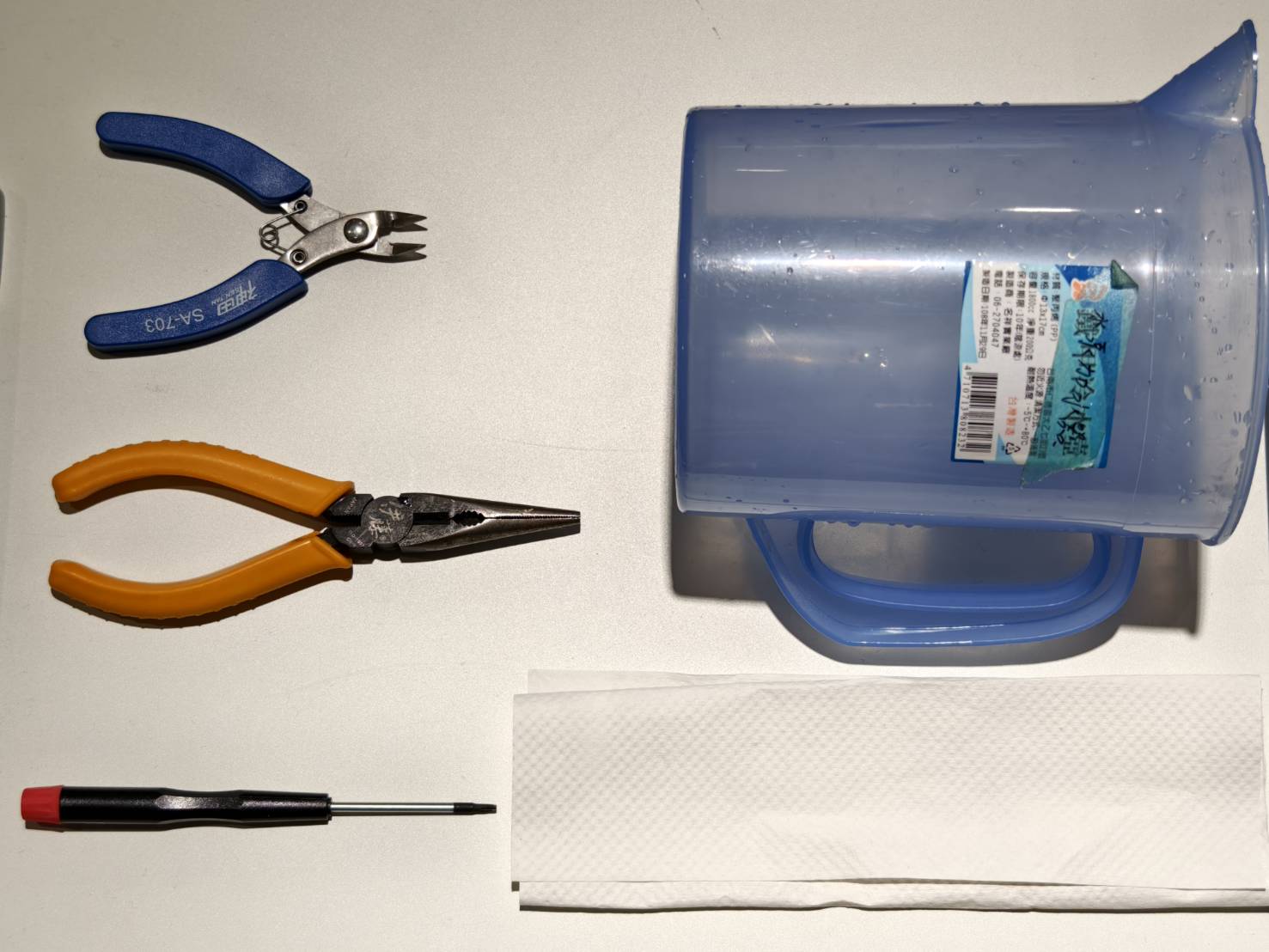

الأدوات

الخطوة 1

أوقف تشغيل الجهاز وافصل كابل الطاقة.

الخطوة 2

افتح غطاء مضخة المياه باستخدام مفك براغي توركس.

الخطوة 2.1

هذه خطوة اختيارية.
ارفع الجهاز لتوفير مساحة أكبر من الأعلى والأسفل، أو انقل الجهاز إلى حافة الطاولة.

الخطوة 3

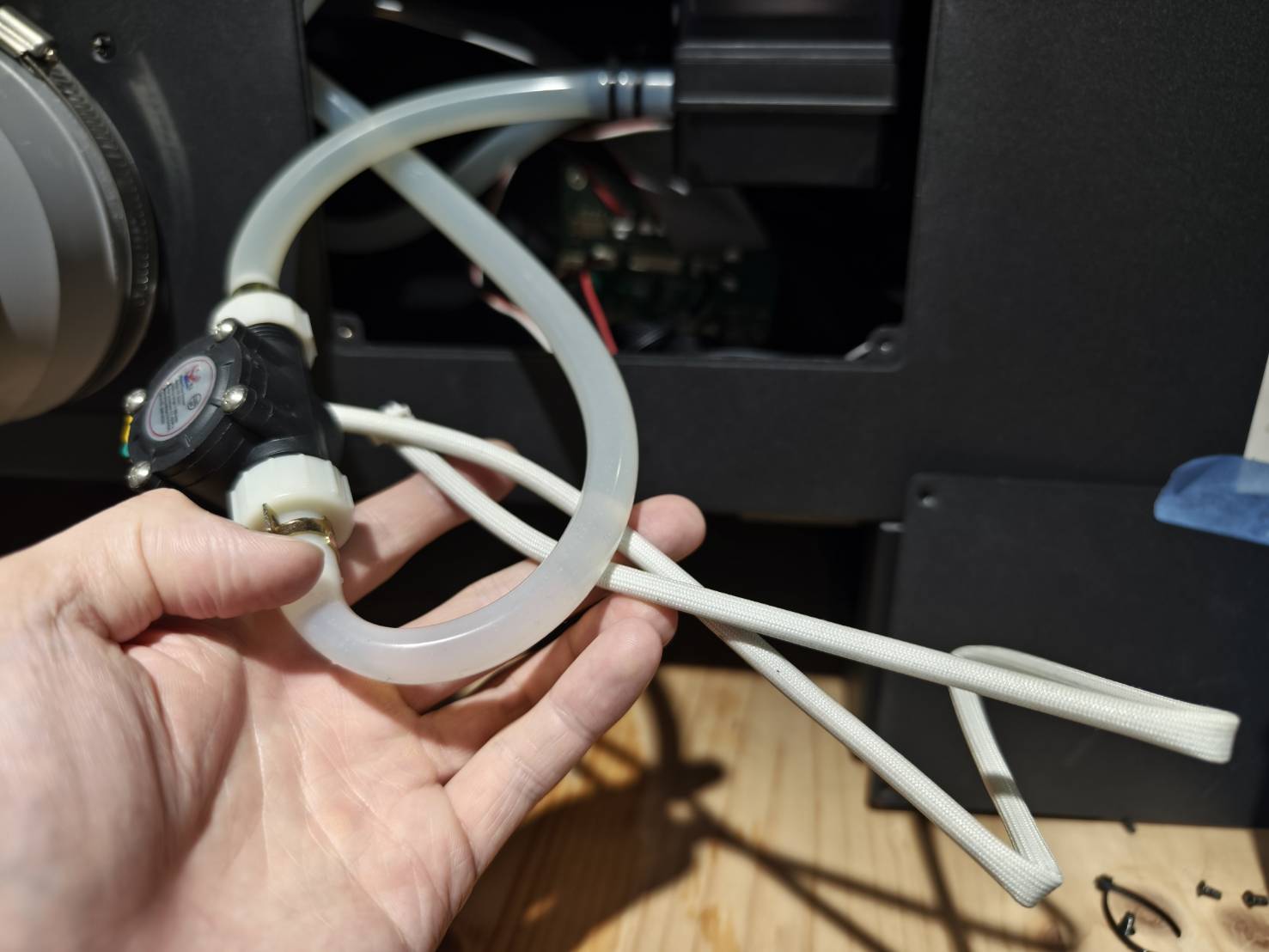

اقطع رابطي الكابل، وبعد ذلك يمكنك تحريك مستشعر التدفق بحرية.
إذا لم يكن مستشعر التدفق لديك مربوطًا، تجاوز هذه الخطوة.

الخطوة 4

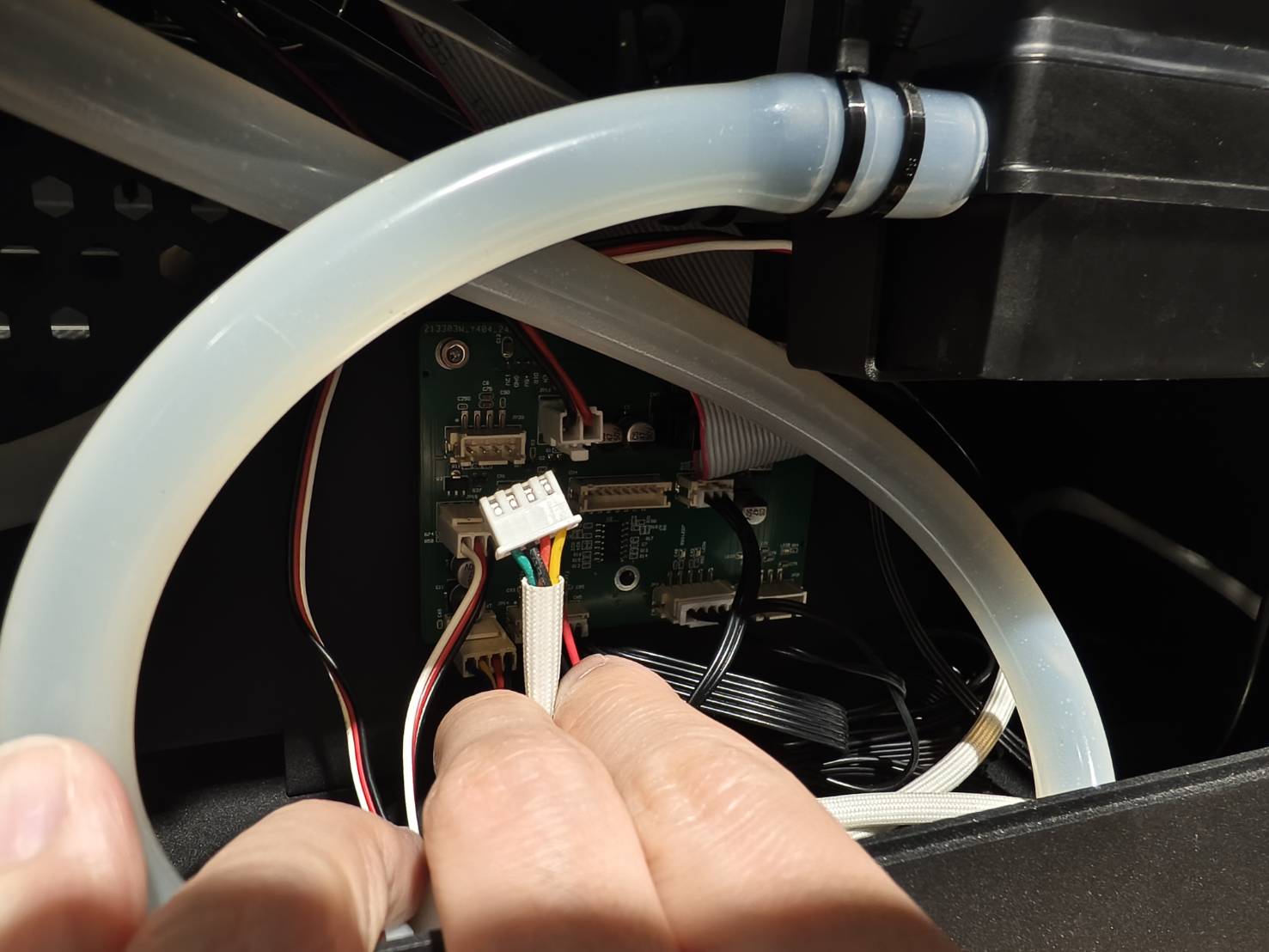

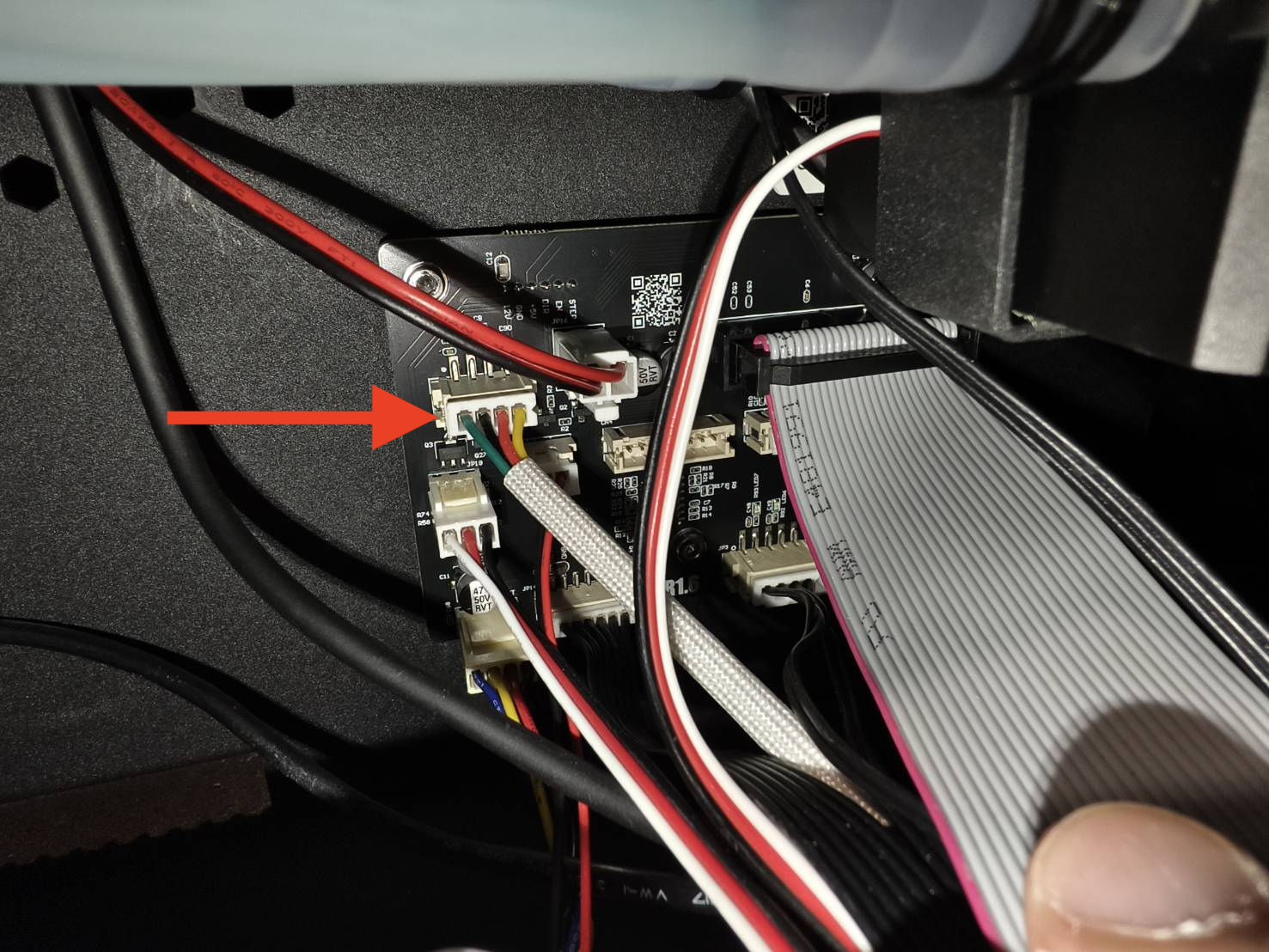

افصل كابل مستشعر التدفق.
(إذا كانت اللوحة لديك مختلفة عن الصور أدناه، يرجى الرجوع إلى المخطط التوضيحي للحصول على أحدث إعداد.)

الخطوة 5

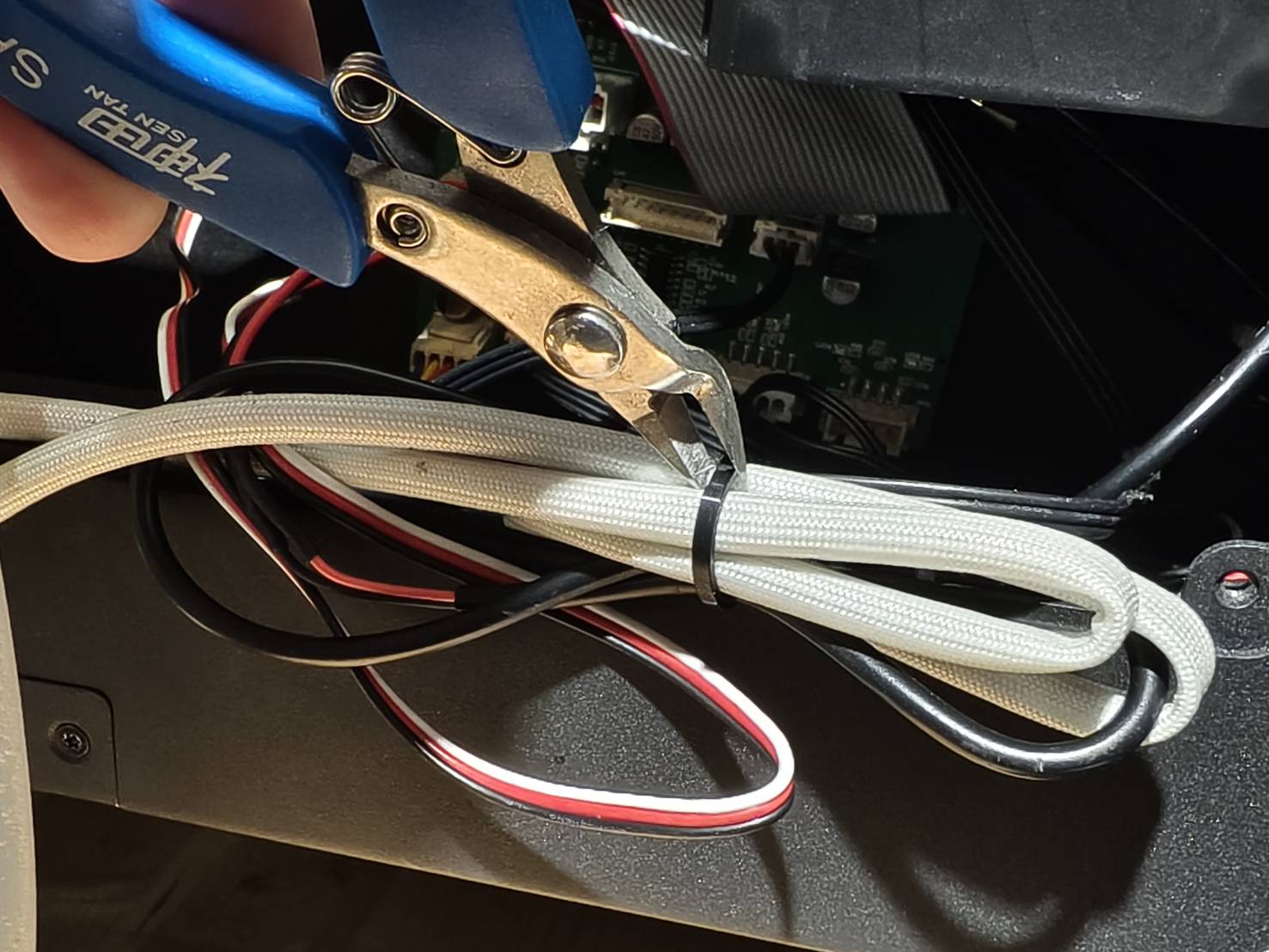

قص رباط الكابل إذا كان كابل مقياس التدفق مربوطًا مع كابلات أخرى.
إذا لم يكن كذلك، تجاوز هذه الخطوة.

الخطوة 6

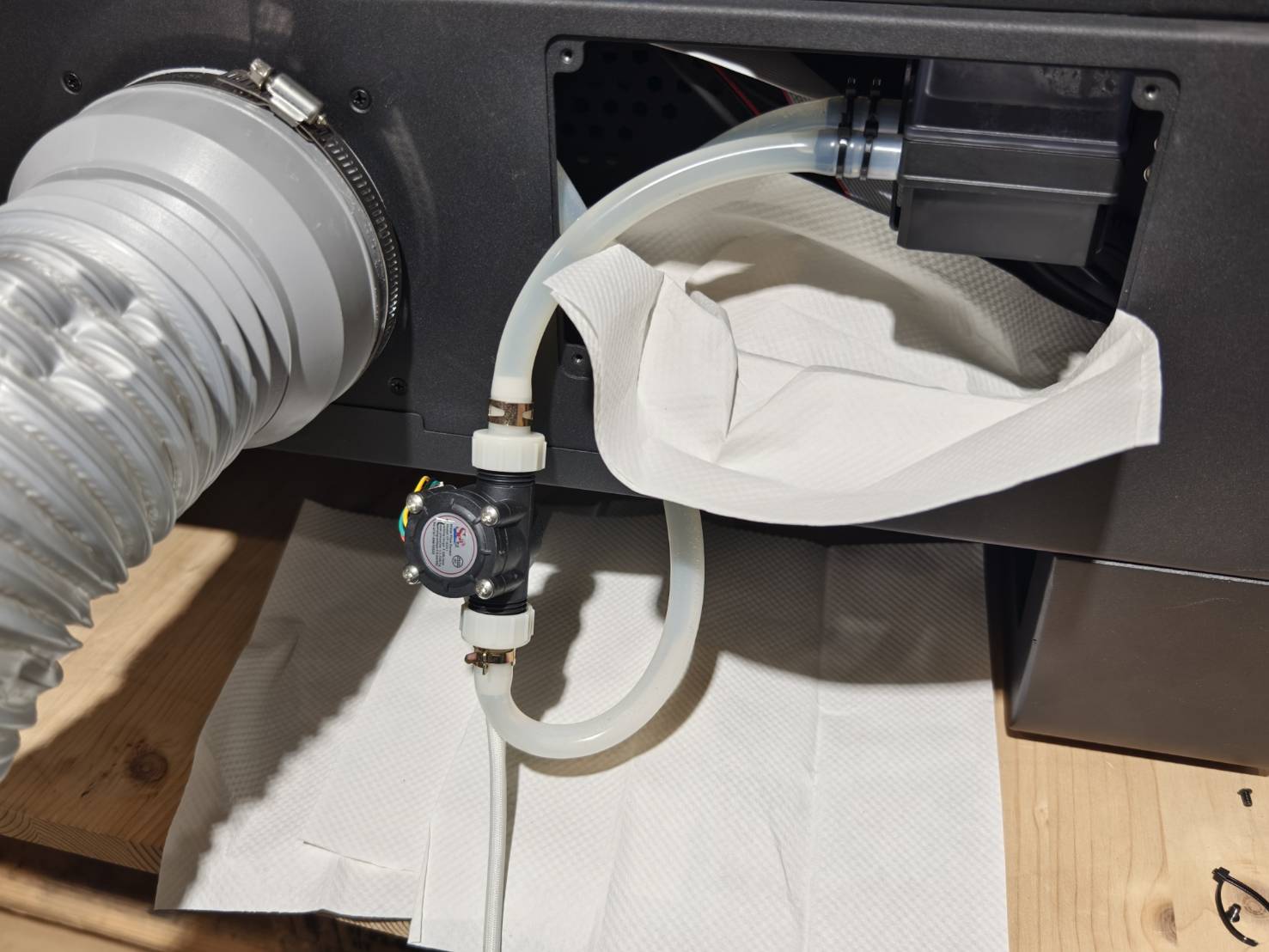

ضع قطعة قماش أو مناشف ورقية تحت مستشعر التدفق، وضع بعضها أيضًا على الطاولة.

الخطوة 7

ضع وعاء الماء تحت مستشعر التدفق.
حرك المشابك المعدنية جانبًا لفصل خرطومي الماء من مستشعر التدفق.
(يرجى الانتباه إلى أن الماء سيتسرب عند فصل الخرطوم. تأكد من القيام بذلك داخل وعاء الماء.)

الخطوة 8

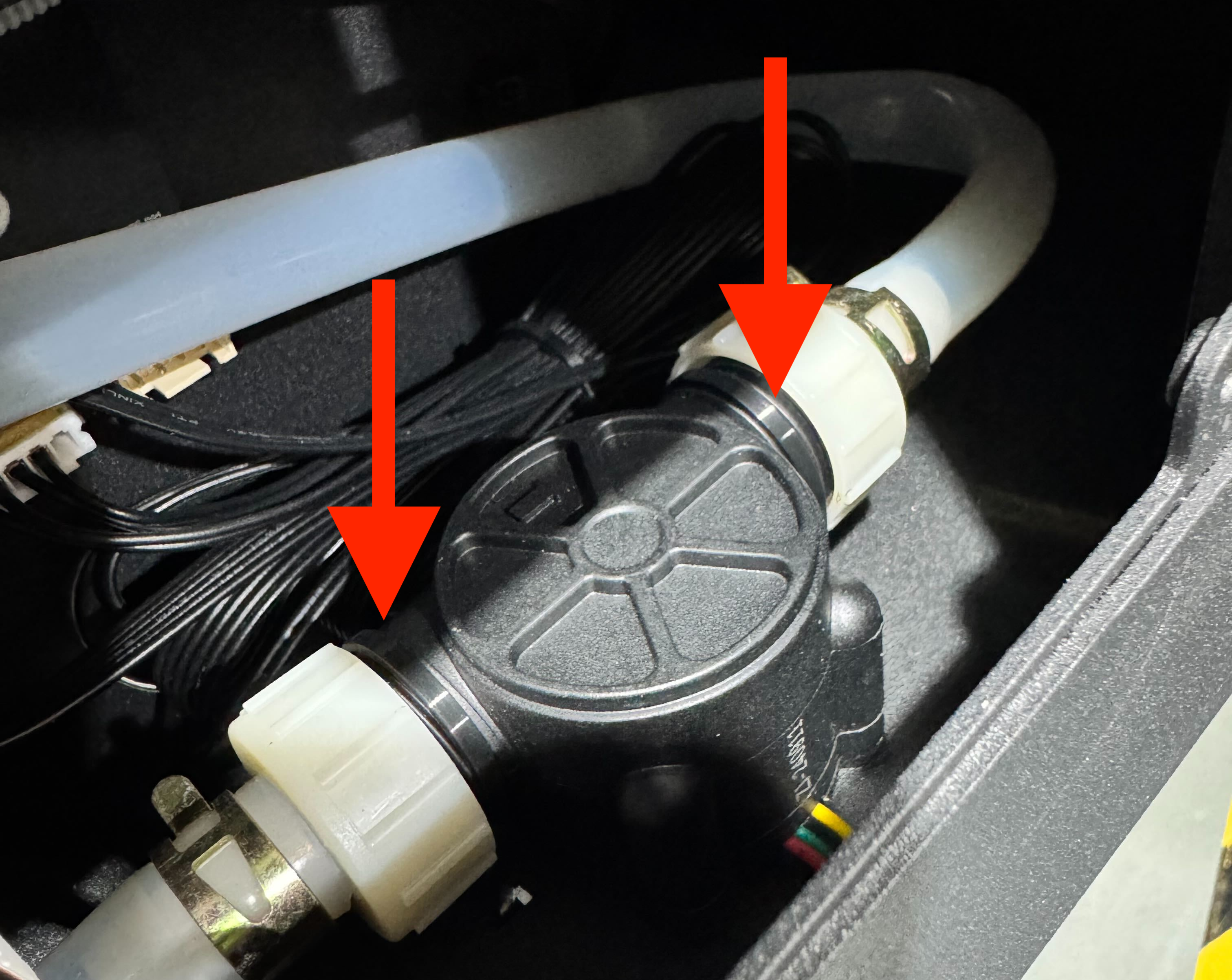

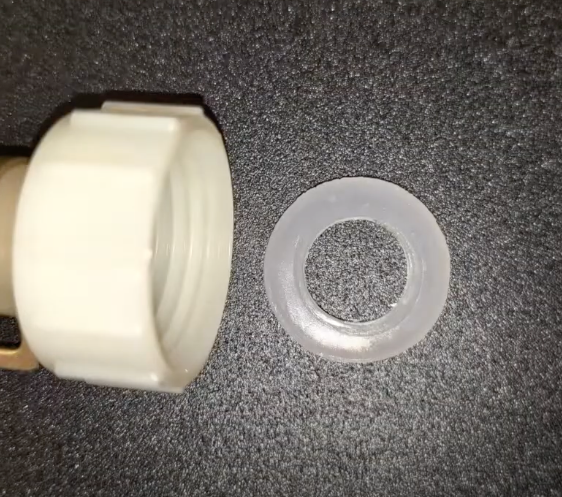

• قم بإزالة كلتا الوصلتين من مستشعر التدفق.



• يوجد حلقة مطاطية داخل الوصلة. يرجى التأكد من عدم فقدانها أثناء إزالة الوصلات.


الخطوة 9

ركّب الوصلات على مستشعر التدفق الجديد. تأكد من وجود الحلقات المطاطية بالداخل.

الخطوة 10

قم بتوصيل كابل مستشعر التدفق الجديد وضعه داخل الجهاز.

الخطوة 11 (خطوة اختيارية)

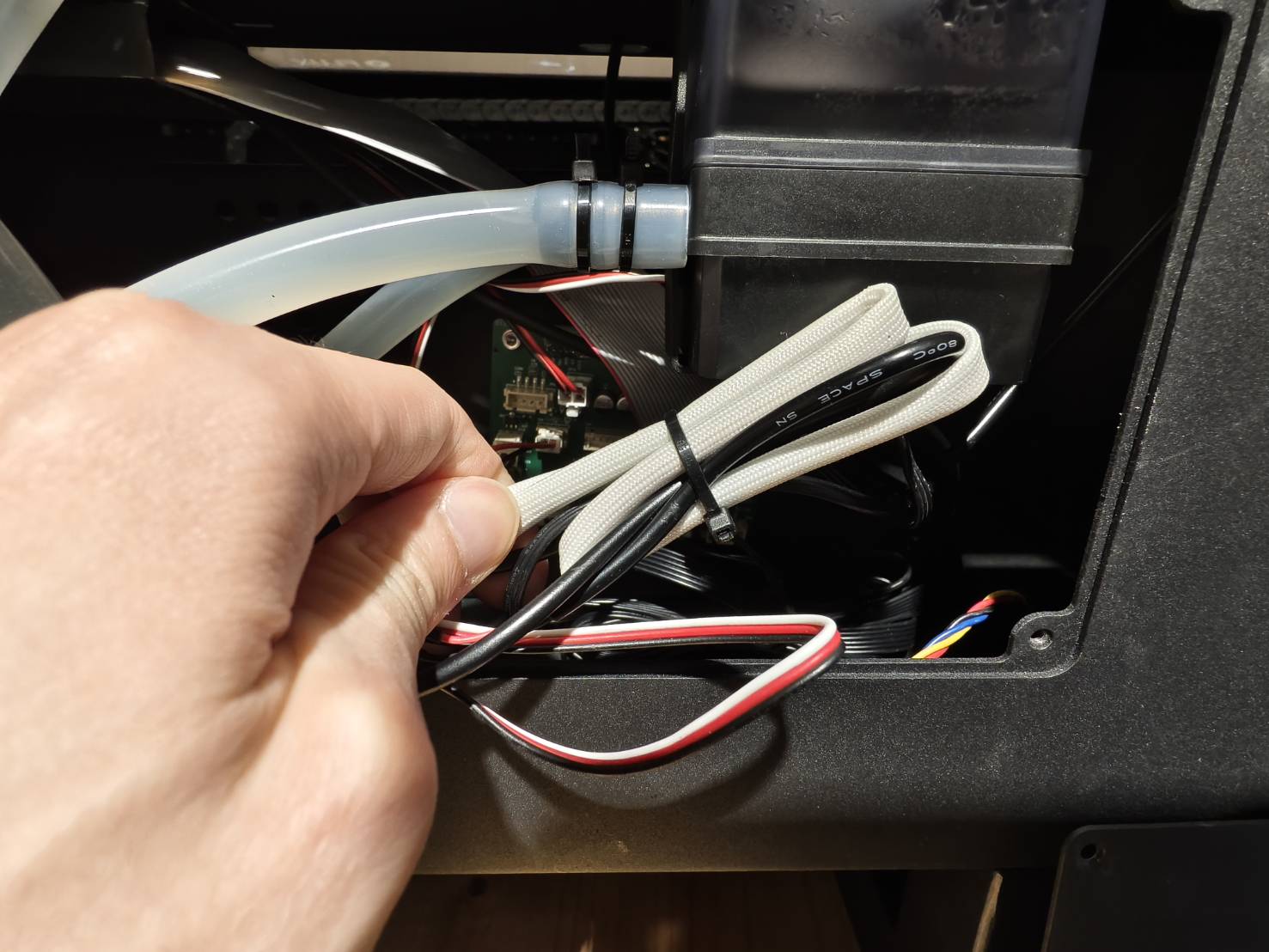

إذا كانت لديك أربطة الكابلات، يمكنك استخدامها لترتيب الكابلات بشكل منظم.
إذا لم تتوفر أربطة الكابلات، يمكنك تجاوز هذه الخطوة.

الخطوة 12

يرجى الرجوع إلى الدليل أدناه لتعبئة الماء.
استبدال سائل التبريد

الخطوة 13

• يرجى إجراء اختبار سرعة التدفق للتأكد من أن القيمة طبيعية، والتي يجب أن تكون 3 لتر/دقيقة أو أكثر.
  (لوحة التحكم > الجهاز > إعدادات الأجهزة > اختبار سرعة التدفق)




• إذا كانت القيمة أقل من 3 لتر/دقيقة، يرجى الرجوع إلى الدليل أدناه لاستكشاف الأخطاء وإصلاحها.
  #900 توقف المبرد/فشل نظام التبريد

الخطوة 14 (خطوة اختيارية)

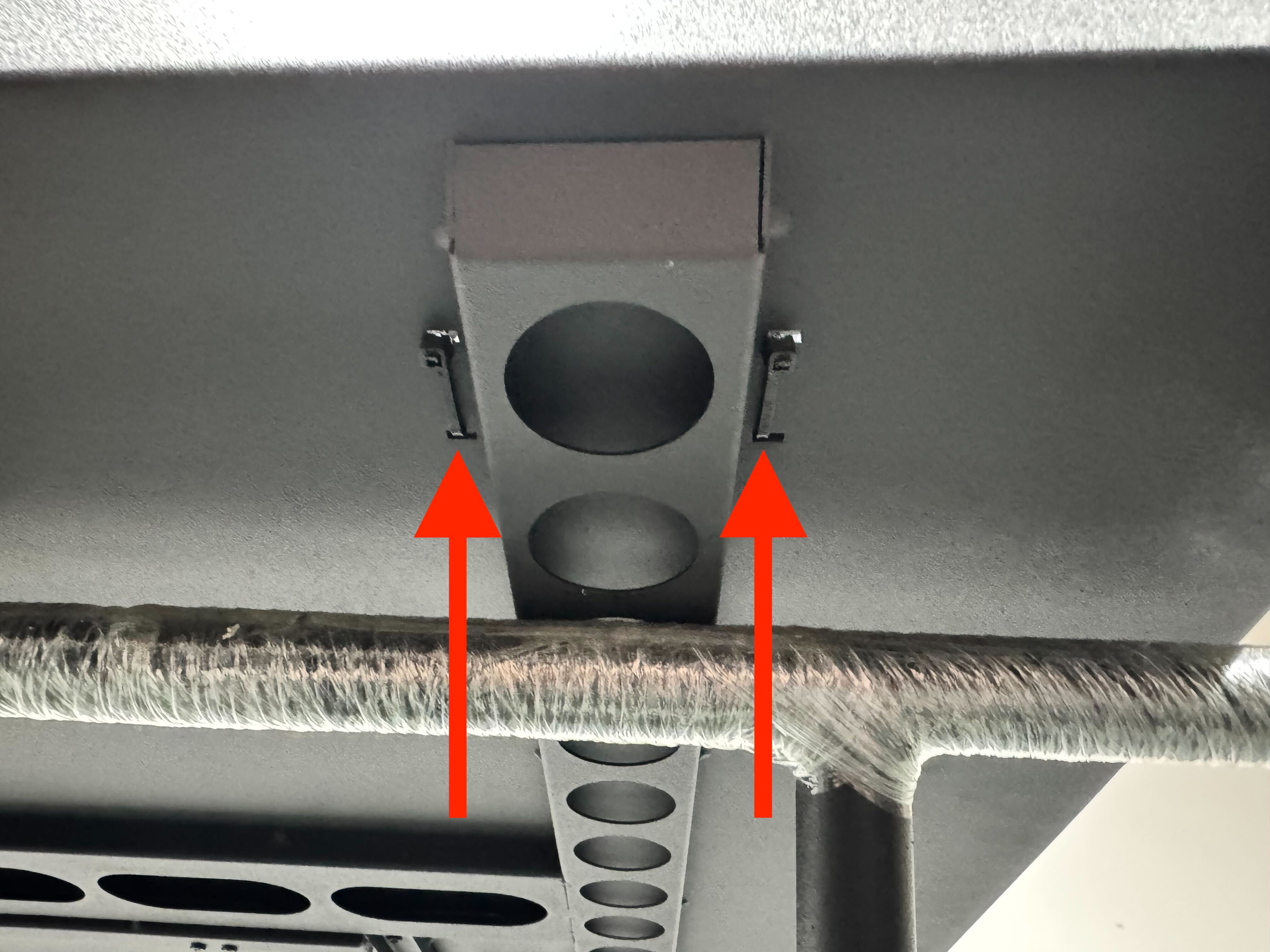

إذا كانت لديك أربطة الكابلات، يمكنك استخدامها لتثبيت مستشعر التدفق.
ستمر الأربطة عبر الجزء السفلي من الجهاز.
إذا لم تتوفر أربطة الكابلات، يمكنك تجاوز هذه الخطوة.

الخطوة 15

أعد تركيب اللوحة.
