Beambox II - استبدال أنبوب الليزر

الأدوات

الخطوة 1

أوقف تشغيل الجهاز، وافصل كابل الطاقة.

الخطوة 2

استخدم مفك البراغي لفك البراغي في الجزء الخلفي من الجهاز، ثم يمكن فتح الغطاء الخلفي.

الخطوة 3

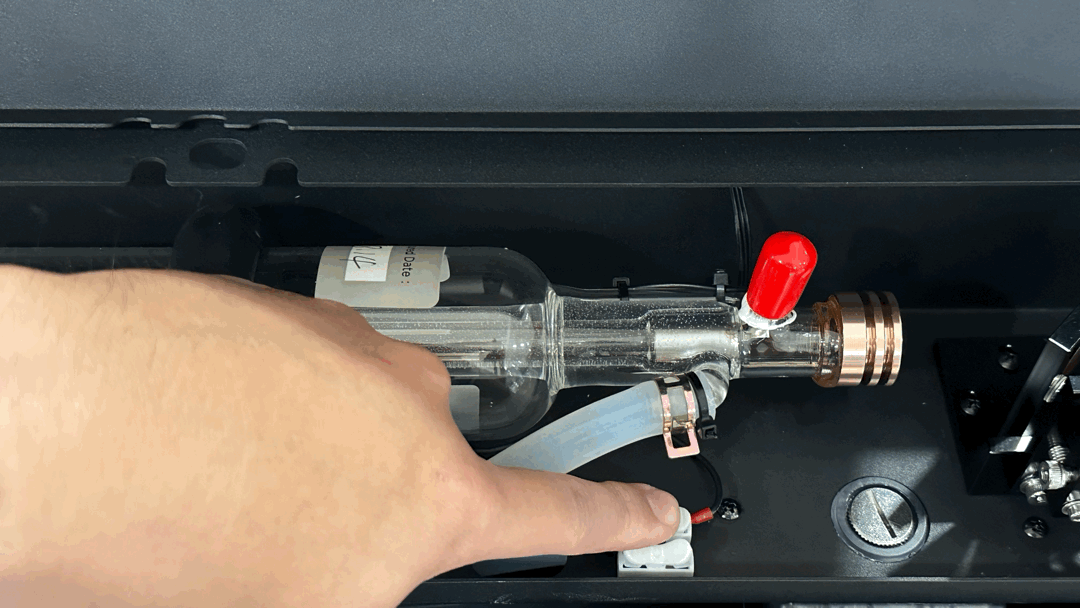

افصل سلك التأريض الخاص بأنبوب الليزر.

الخطوة 4

• افصل كابلات أنبوب الليزر ووحدة تغذية الطاقة الخاصة بالليزر.

الخطوة 5

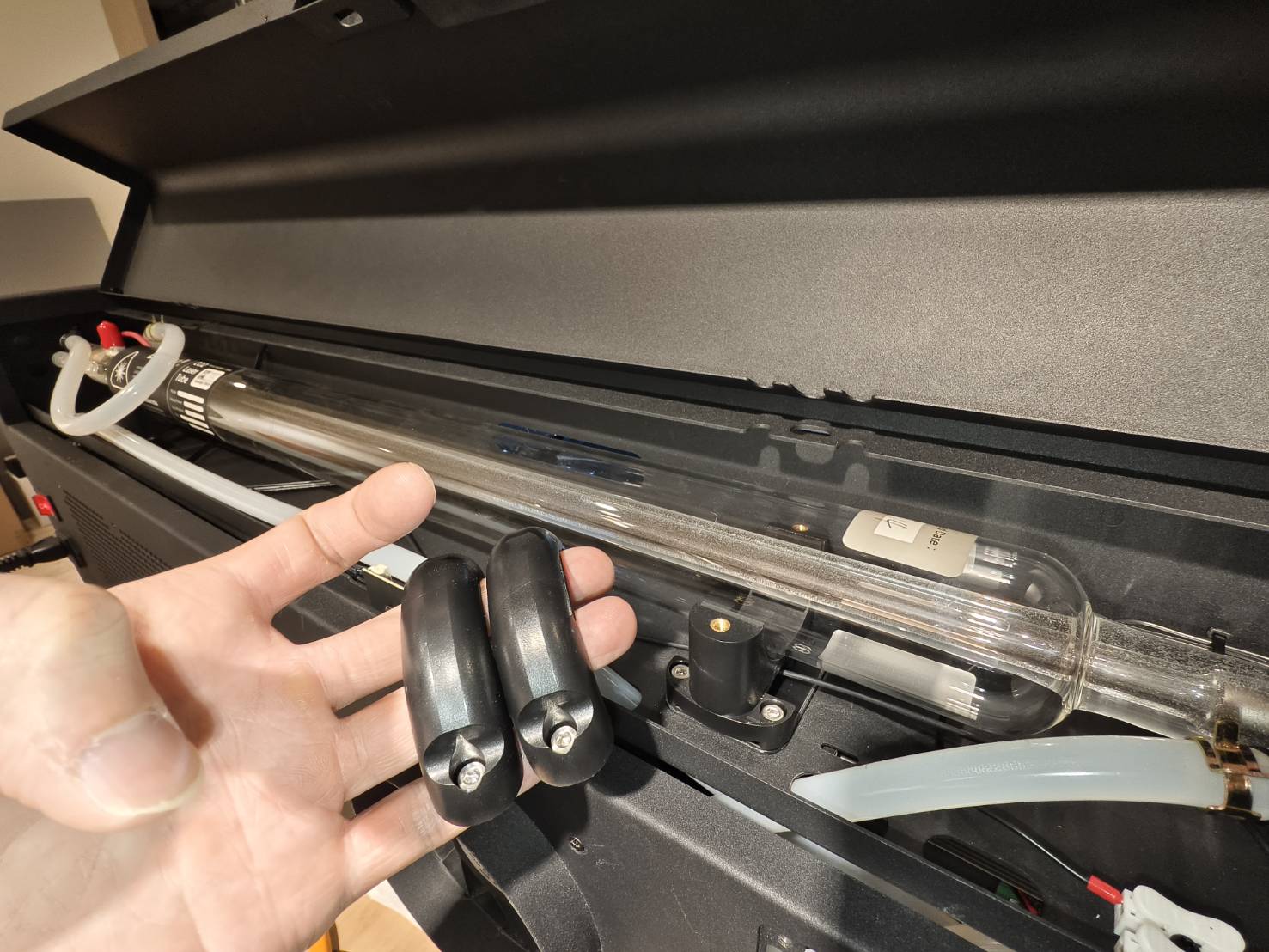

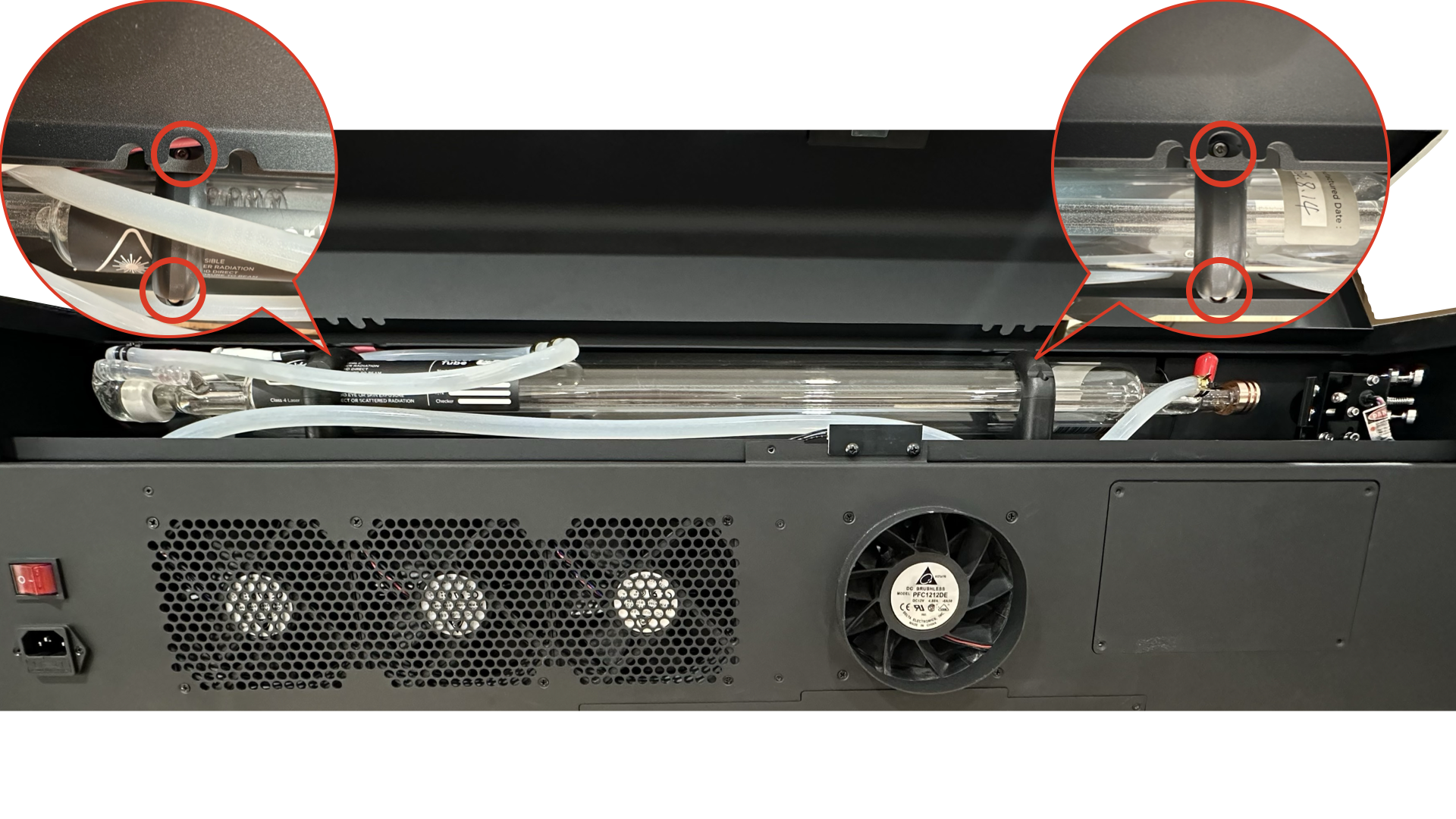

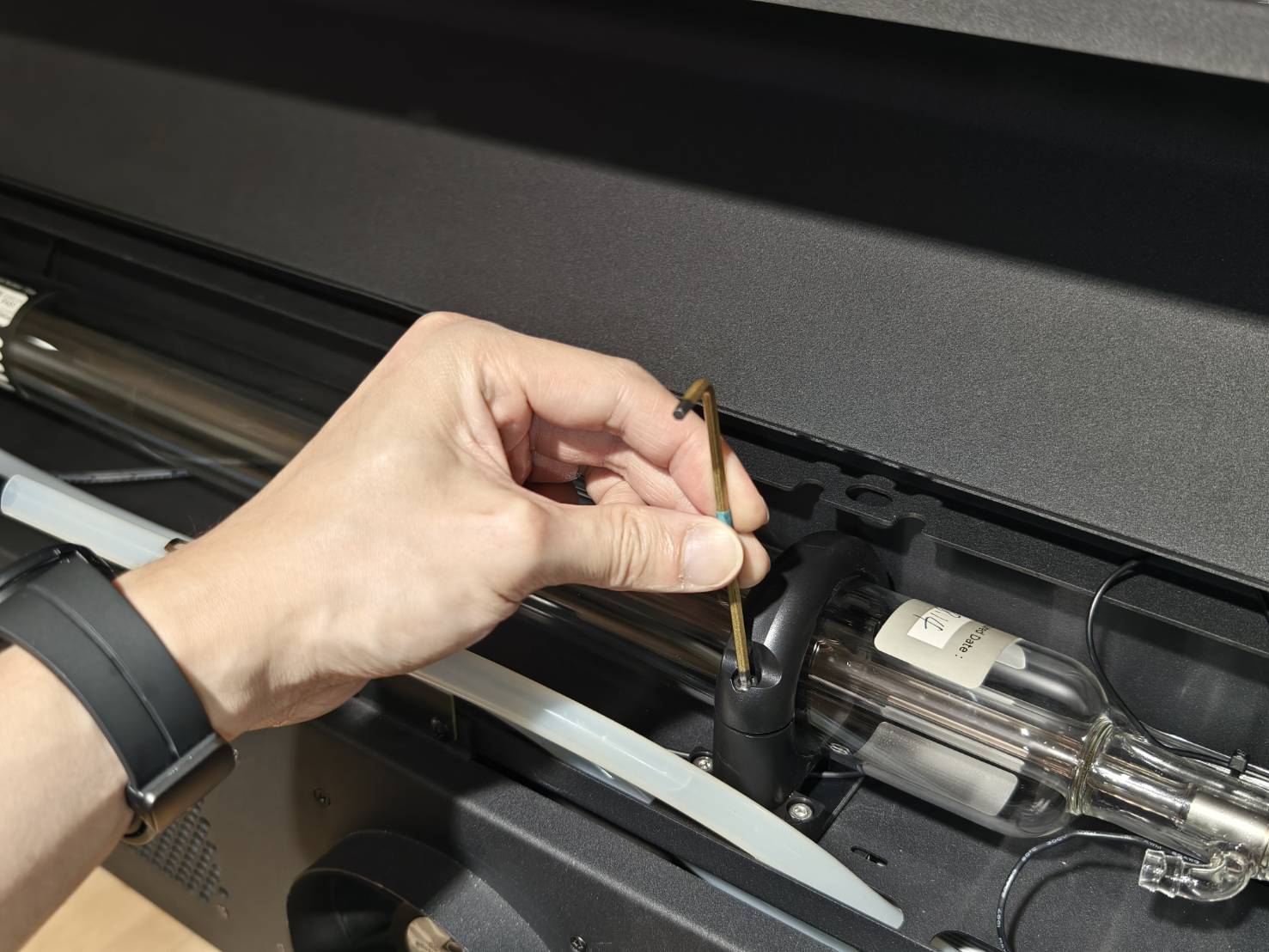

قم بإزالة حوامل أنبوب الليزر. (4 براغي سداسية مقاس 3 مم)

الخطوة 6

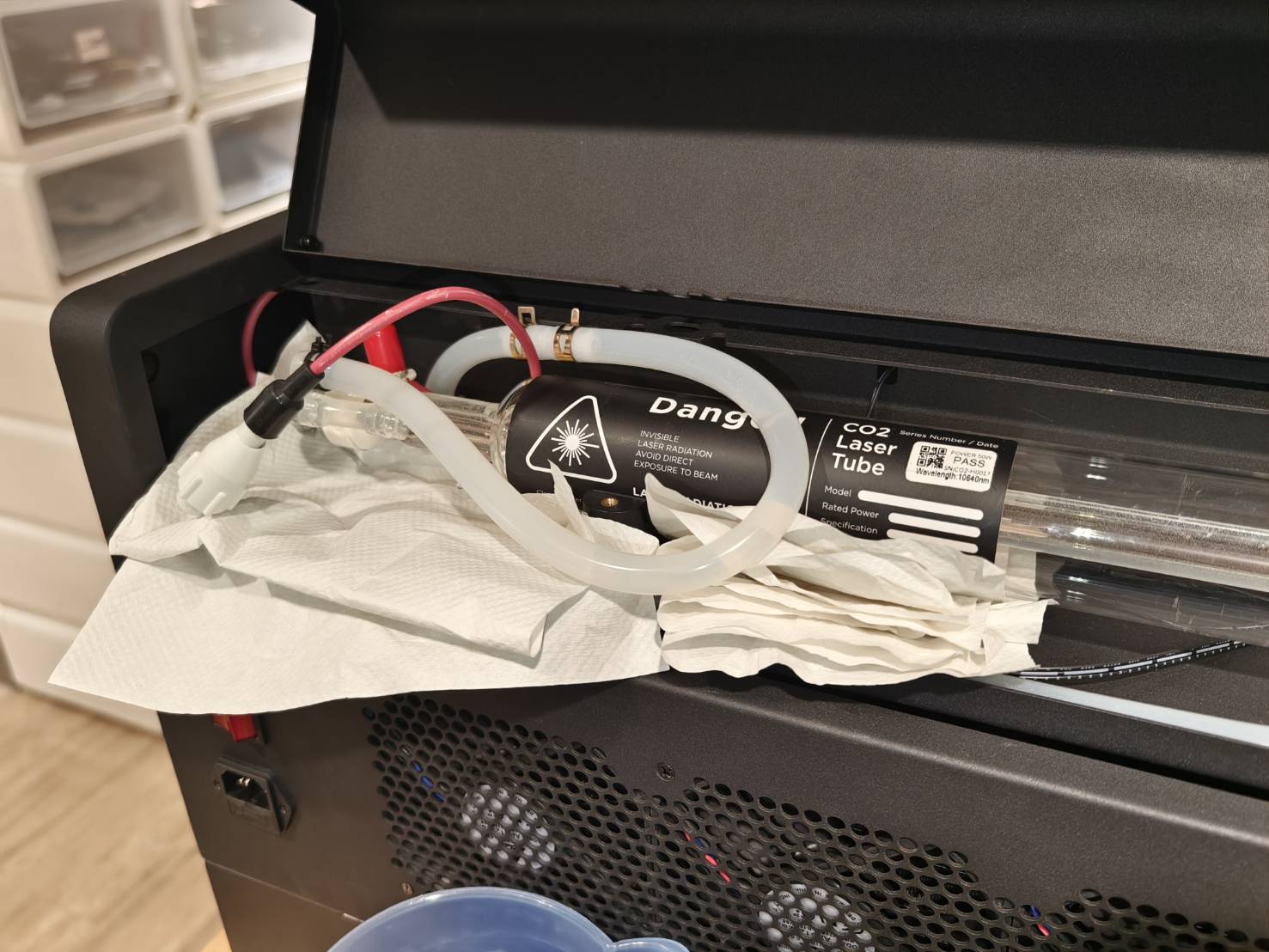

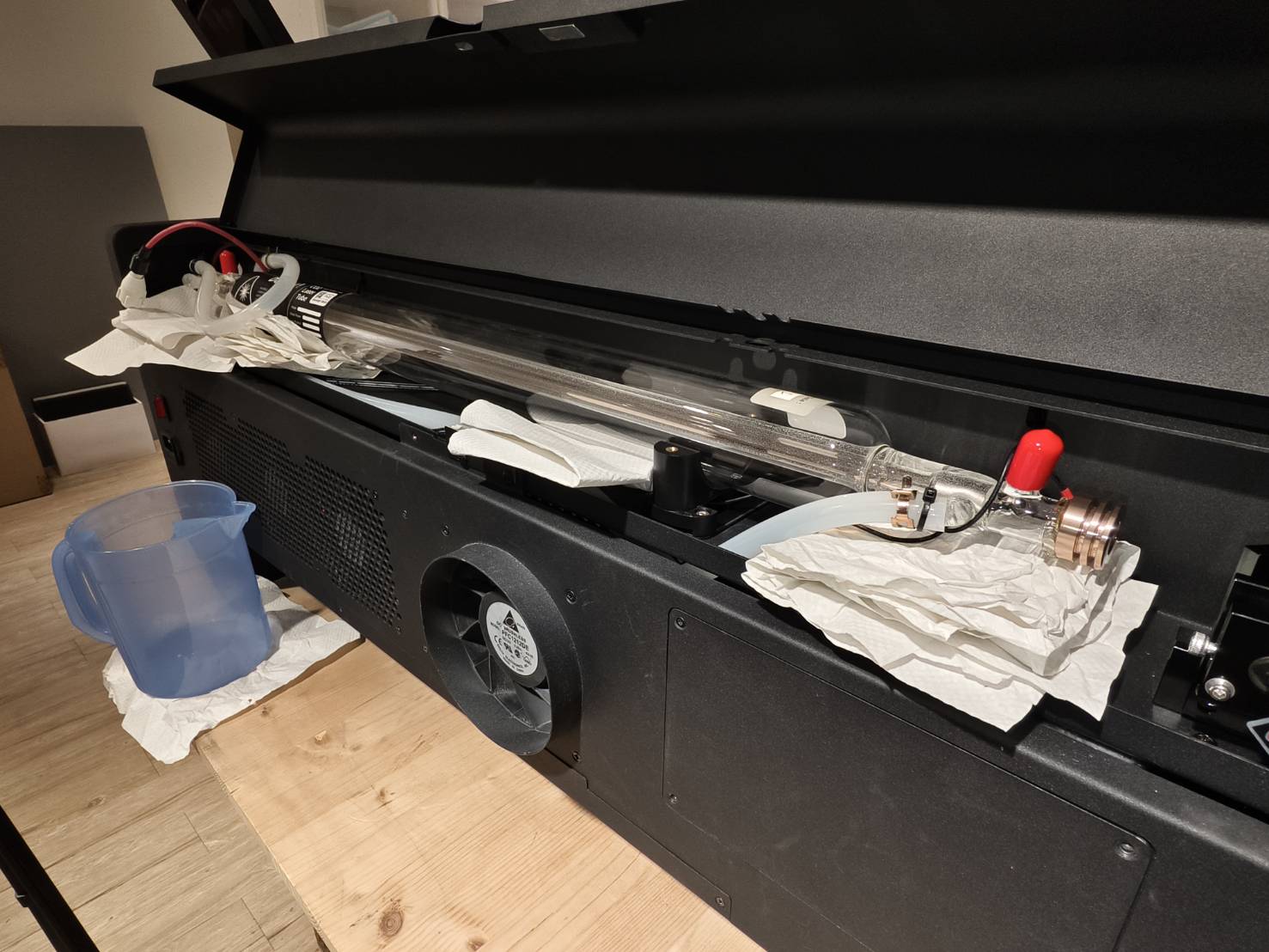

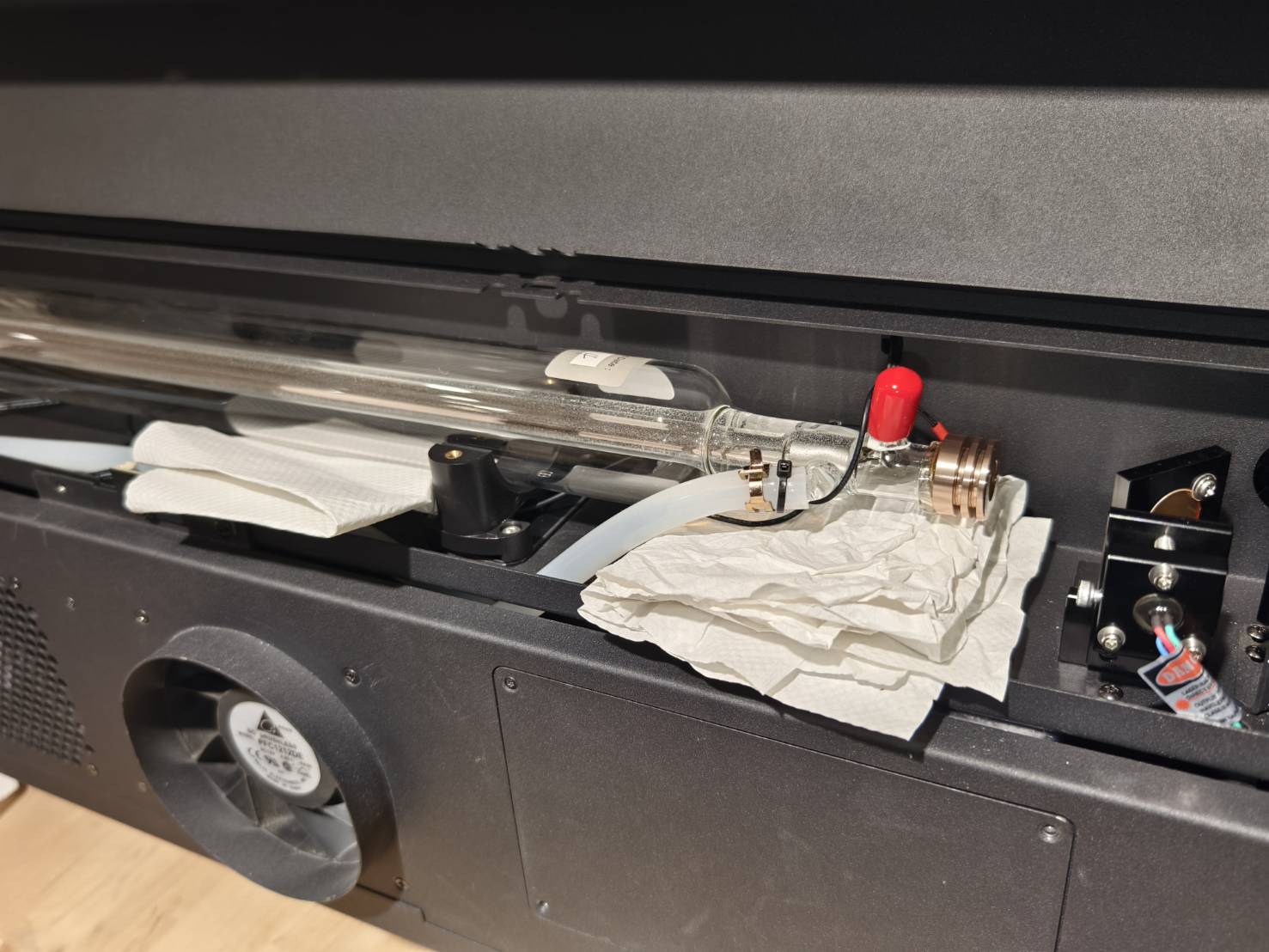

ضع قطع القماش أو المناديل الورقية على جانبي أنبوب الليزر بالقرب من خراطيم المياه وبعضها على الطاولة.

الخطوة 7

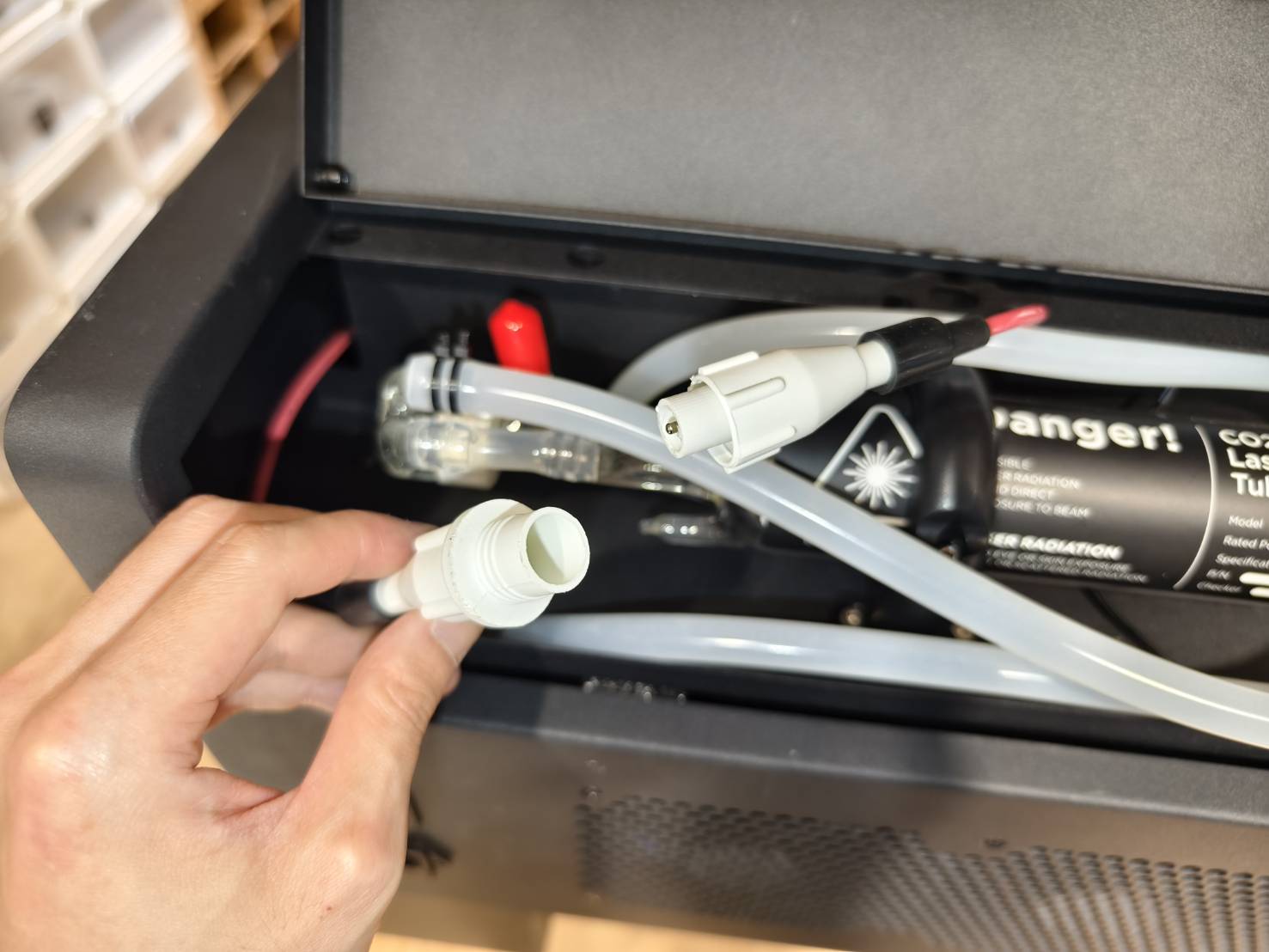

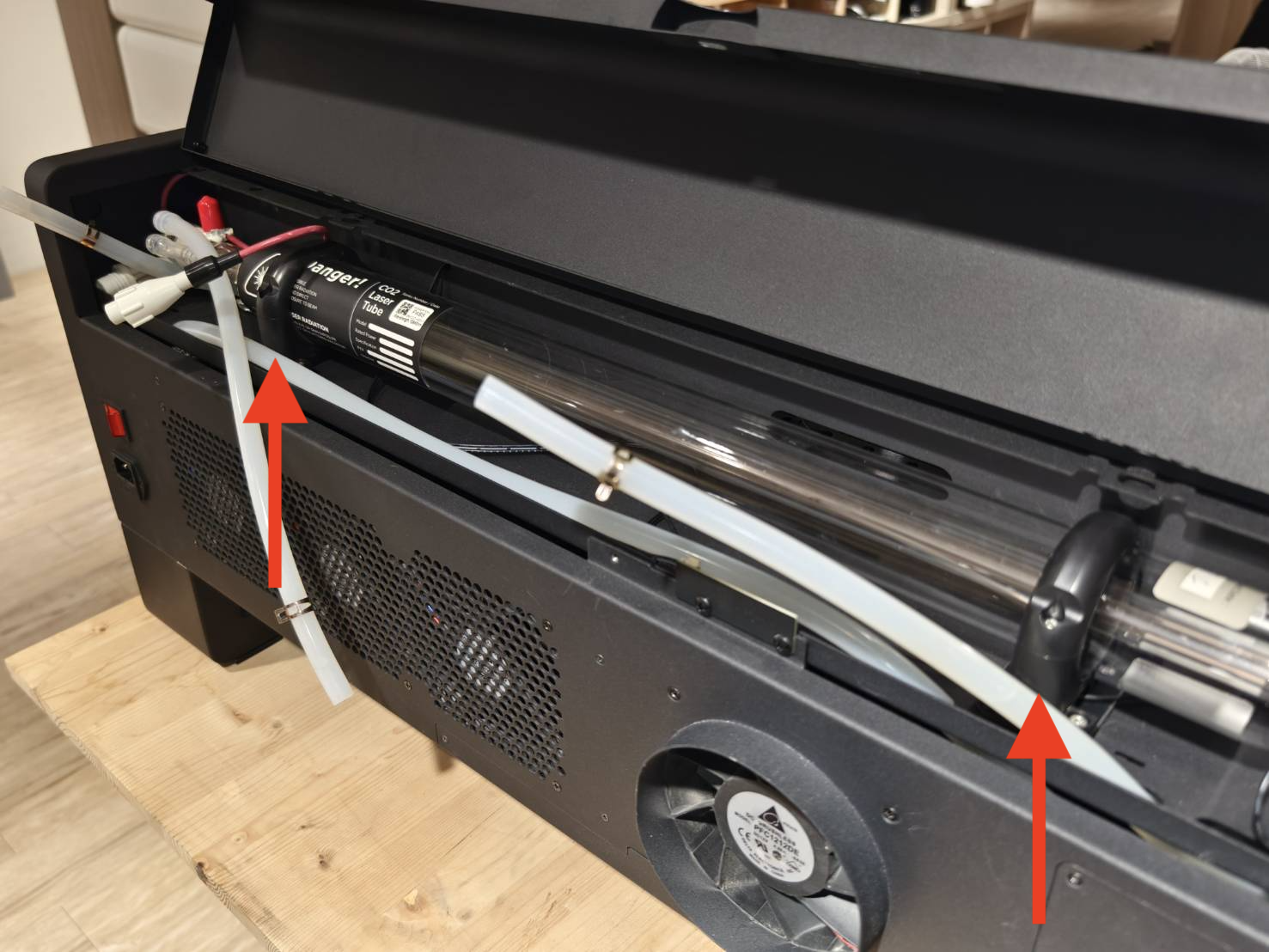

افصل خراطيم المياه المتصلة على الجانب الأيسر من أنبوب الليزر.
سيتسرب الماء بعد الفصل، لذا يرجى تحضير وعاء لتجميع الماء.

الخطوة 8

قم بتصريف الماء من داخل أنبوب الليزر وإزالة الأنبوب من الجهاز.

• قم بإزالة مشبك الخرطوم وقص الرباط البلاستيكي على خرطوم الماء في الجانب الآخر من الأنبوب.
• ارفع الأنبوب وافصل خرطوم الماء ببطء. سيتم تصريف الماء من الطرف الآخر للأنبوب.
• تأكد من وجود خرطوم الماء على الجانب الأيسر في الحاوية.

الخطوة 9

قم بفصل خرطوم الماء من أنبوب الليزر القديم.

الخطوة 10

قم بتوصيل خرطوم الماء بأنبوب الليزر الجديد.
تأكد من توصيله بالجانب الصحيح مع الموصل الأبيض.
يرجى مشاهدة الفيديو التوضيحي أدناه.

الخطوة 11

ضع أنبوب الليزر الجديد في مكانه.

• سيكون الموصل الأبيض على الجانب الأيسر.

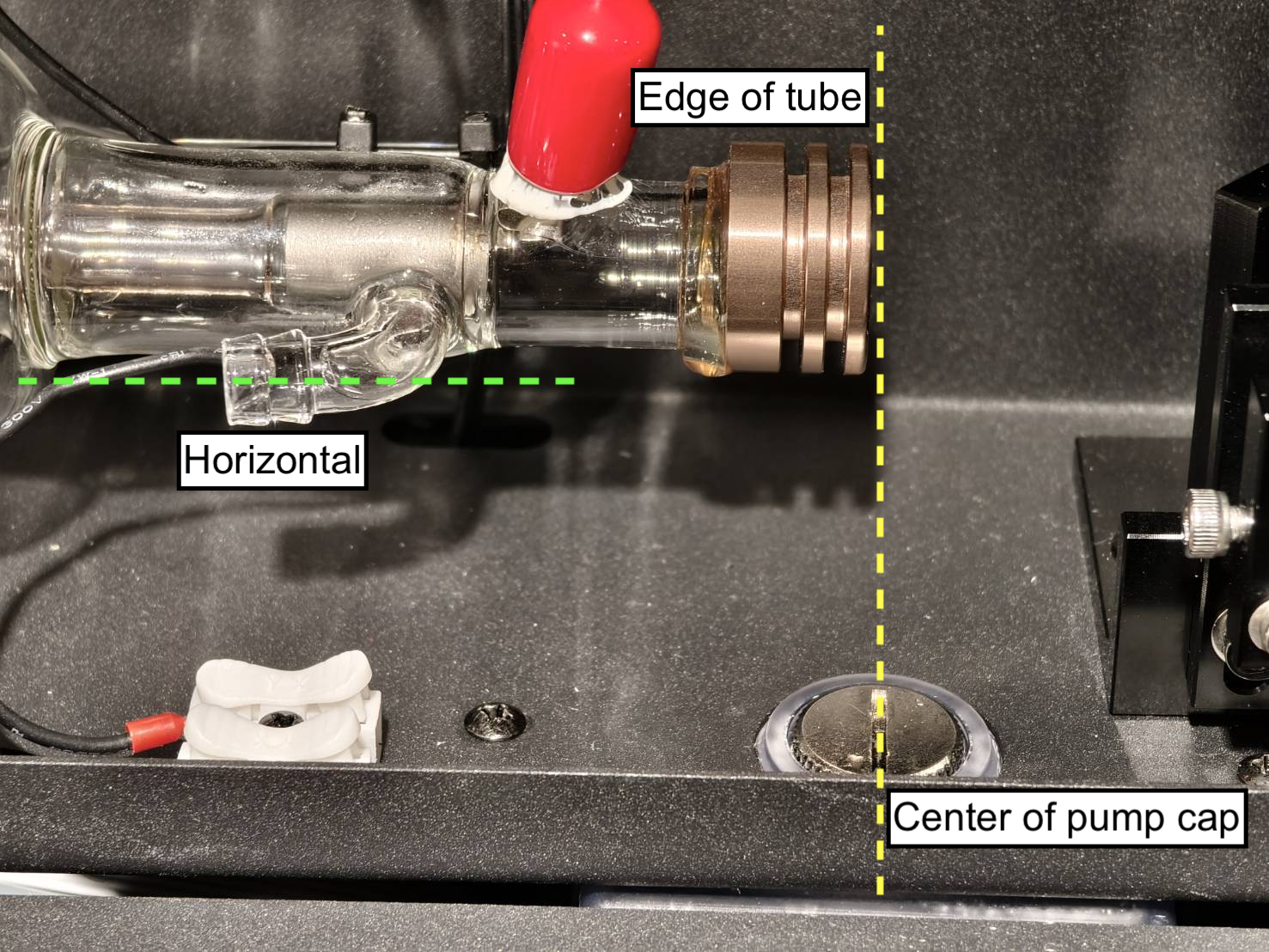

• الموضع المقترح للأنبوب هو أن تكون الحافة اليمنى للأنبوب في منتصف غطاء مضخة الماء.
• تأكد من أن مدخل الماء للأنبوب في وضع أفقي.

الخطوة 12

أعد تركيب حوامل أنبوب الليزر.

الخطوة 13

على الجانب الأيمن من الأنبوب (جانب الضغط المنخفض)، قم بتوصيل خرطوم الماء بالأنبوب.

الخطوة 14

على الجانب الأيسر من الأنبوب (جانب الضغط العالي)، قم بتوصيل خراطيم الماء معًا.

الخطوة 15

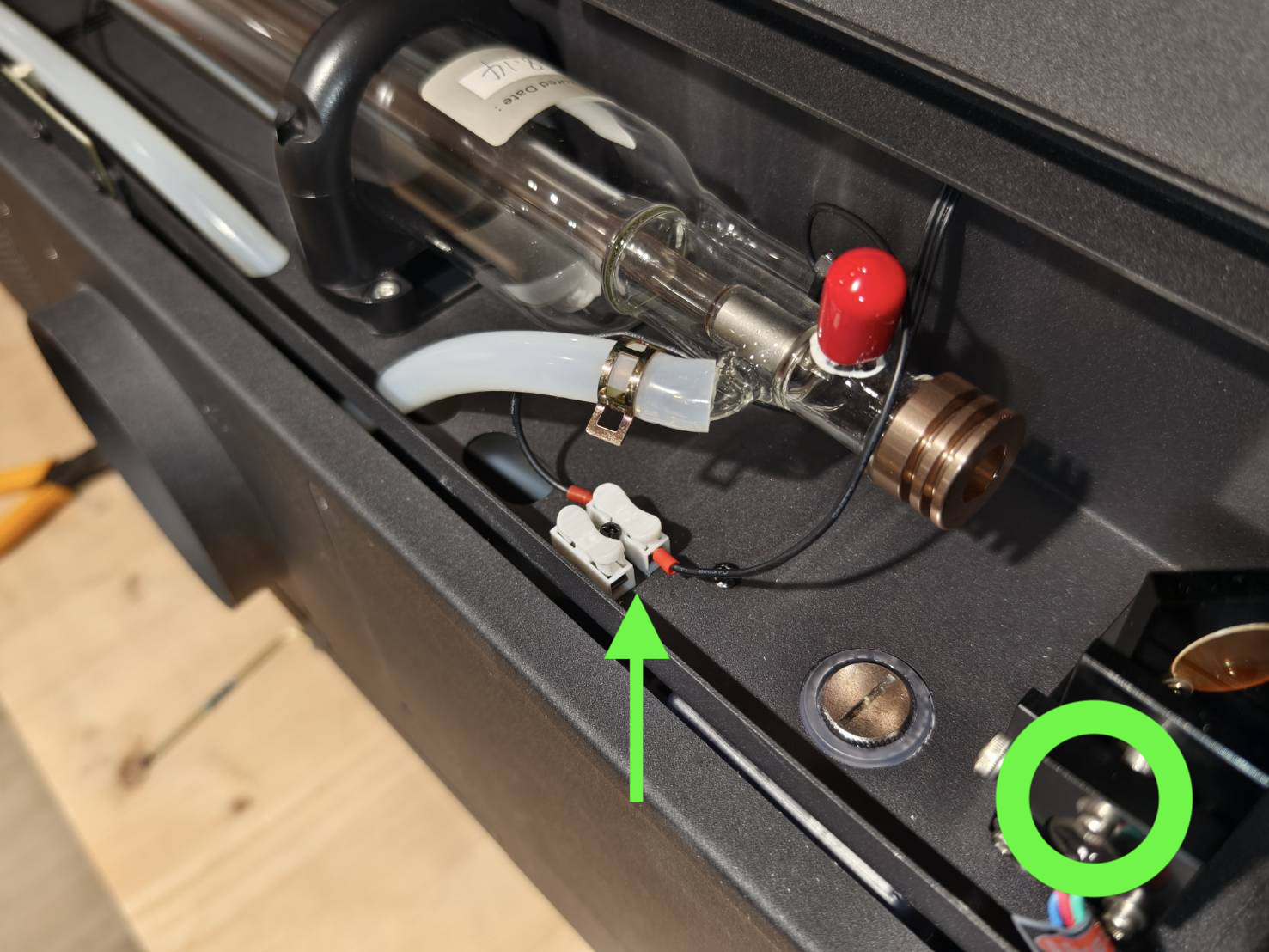

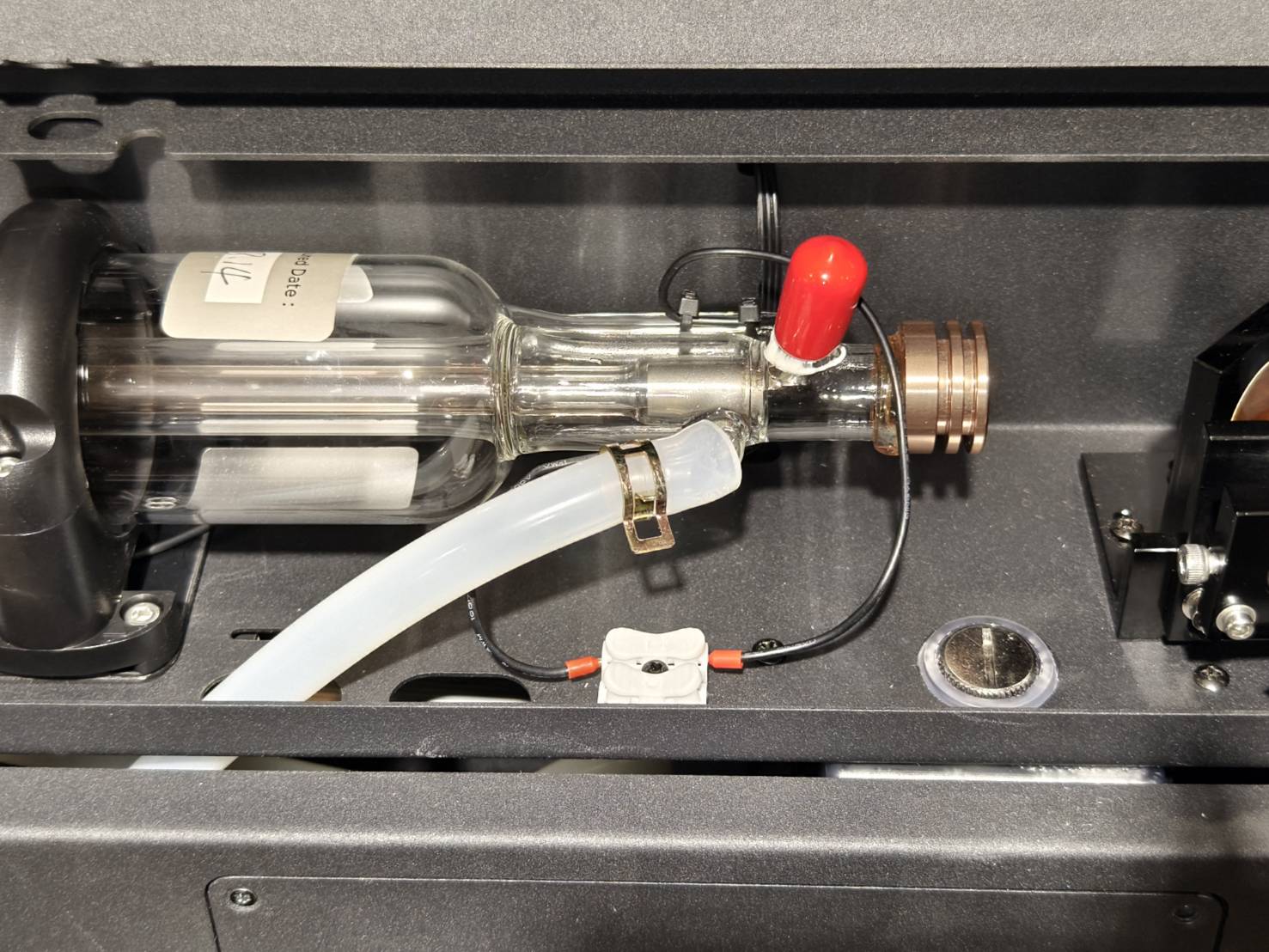

قم بتوصيل سلك التأريض لأنبوب الليزر بالطرف.

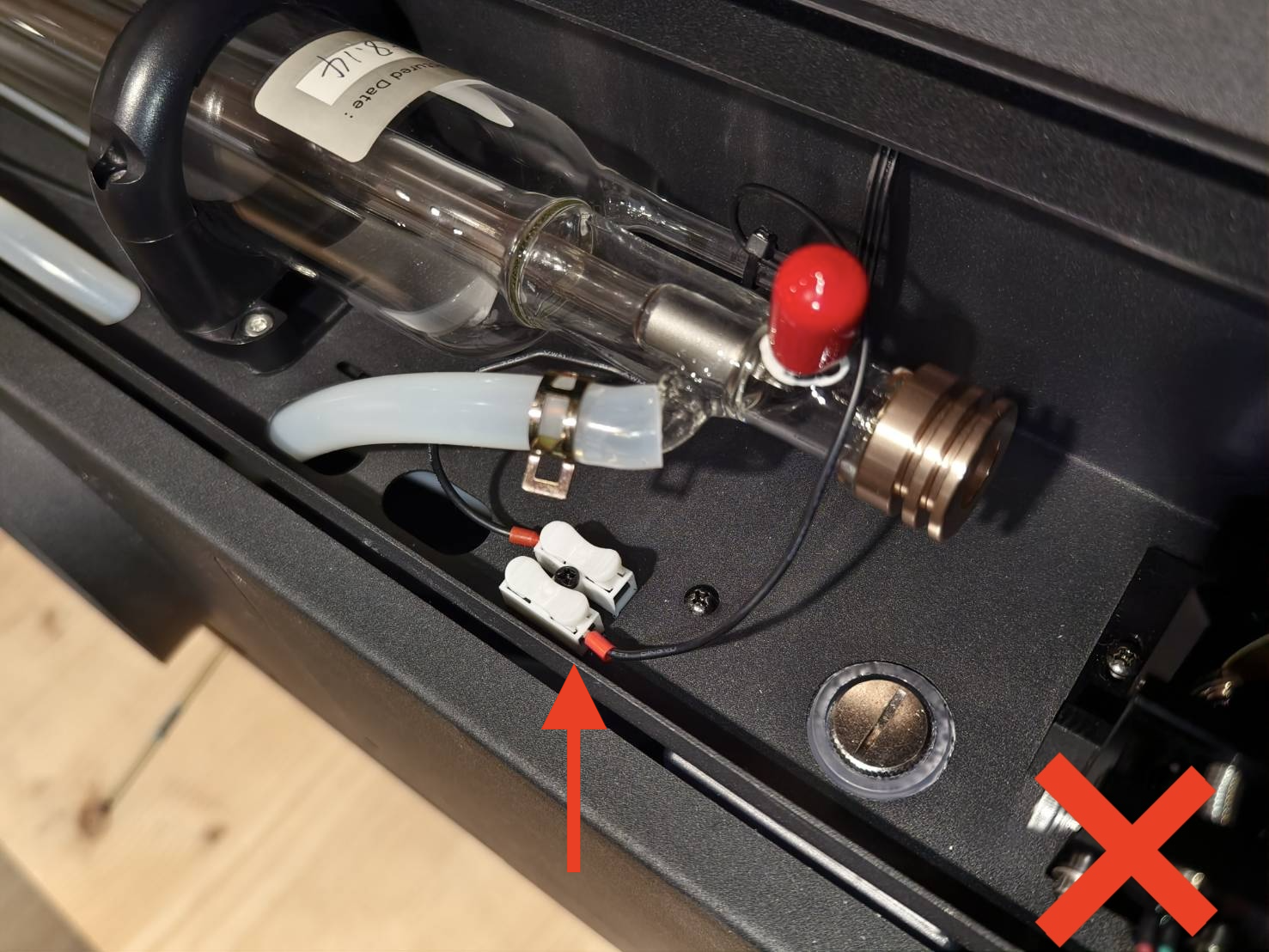

تأكد من أن كلا سلكي التأريض على نفس الجانب.

الخطوة 16

قم بتوصيل كابلات أنبوب الليزر ووحدة تغذية الطاقة الخاصة بالليزر.

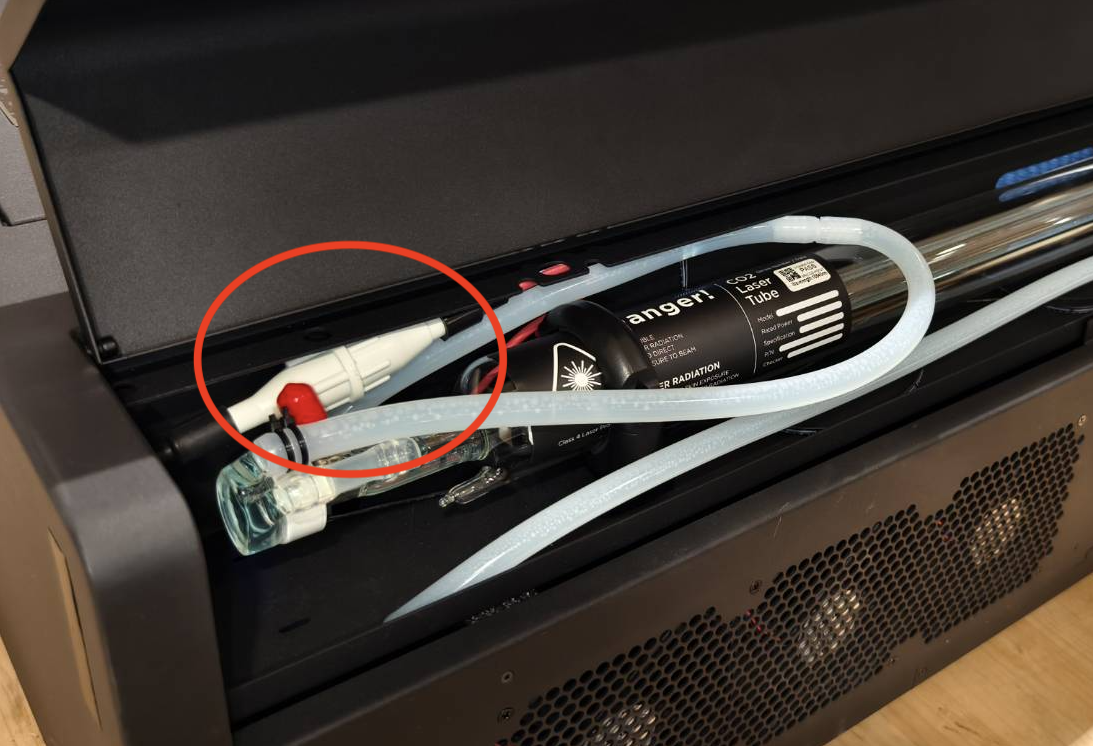

بعد التوصيل، رتب المساحة قدر الإمكان بوضع الموصل الأبيض في الفتحة الموجودة في الزاوية اليسرى ودفع خرطوم الماء داخل الجهاز لتقصيره. يرجى مشاهدة الفيديو التوضيحي.

الخطوة 17

قم بتشغيل الجهاز وملء الماء. يرجى اتباع الإرشادات أدناه لملء الماء.
استبدال سائل التبريد

الخطوة 18

• قم بإجراء اختبار سرعة التدفق للتأكد من أن القيمة طبيعية، والتي يجب أن تكون 3 لتر/دقيقة أو أكثر.
  (لوحة الجهاز > الجهاز > إعدادات الأجهزة > اختبار سرعة التدفق)




• إذا كانت القيمة أقل من 3 لتر/دقيقة، يرجى الرجوع إلى الدليل أدناه لاستكشاف الأخطاء وإصلاحها.
  #900 تعطل نظام التبريد/إيقاف تشغيل المبرد

الخطوة 19

تم الانتهاء من عملية استبدال أنبوب الليزر. ومع ذلك، نظرًا لأن أنبوب الليزر جديد وموضعه لن يكون مطابقًا للأنبوب القديم، فمن المحتمل أن يكون المسار البصري غير محاذٍ.
لذلك، يرجى إجراء ضبط للمسار البصري قبل استخدام الجهاز.
ضبط المسار البصري

الخطوة 20

أغلق الغطاء الخلفي وثبته بإحكام باستخدام البراغي.
