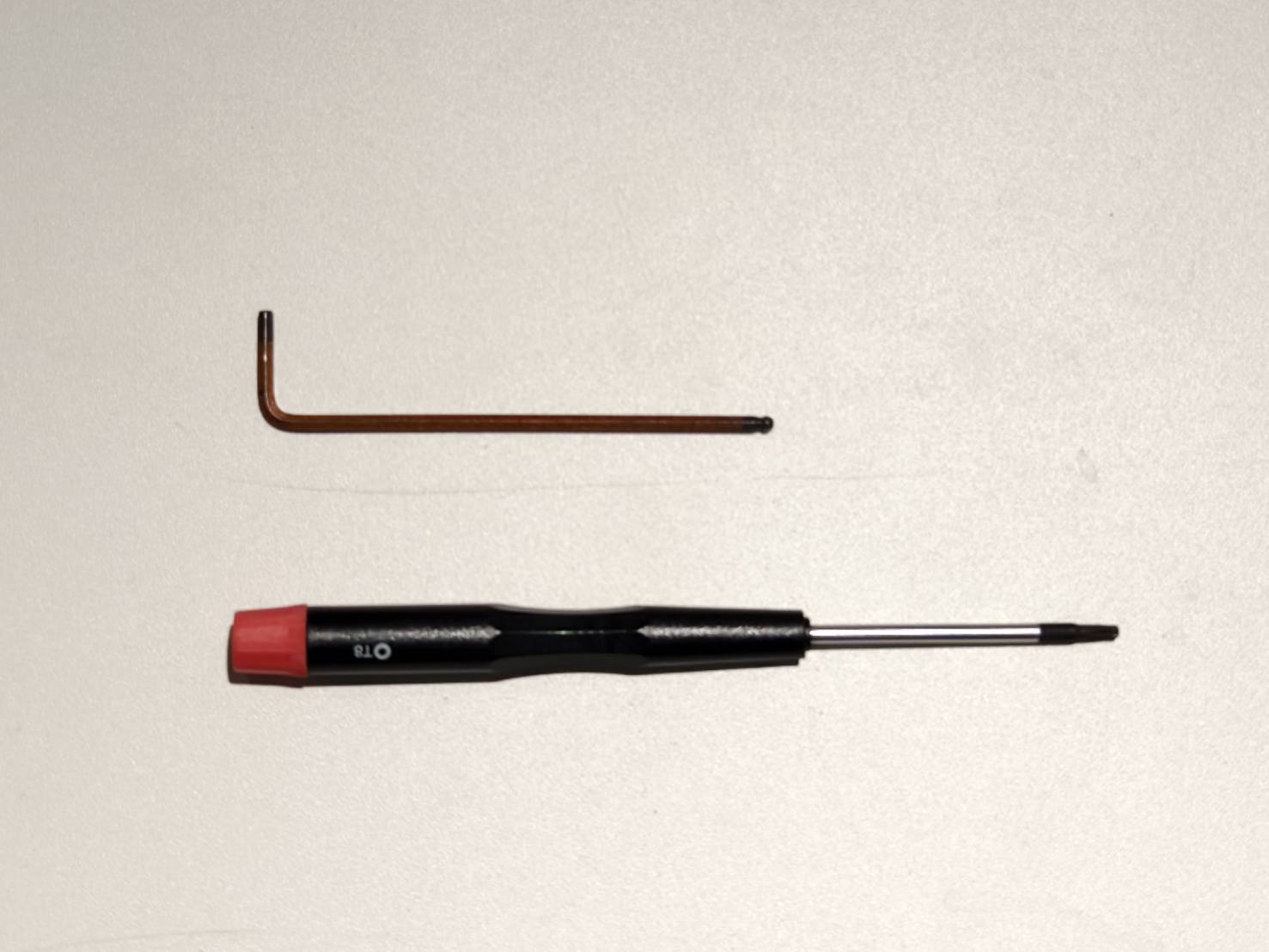

الأدوات
| 1 |
مفتاح ألن 2.5 مم |
| 2 |
مفك براغي توركس T8 |
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2

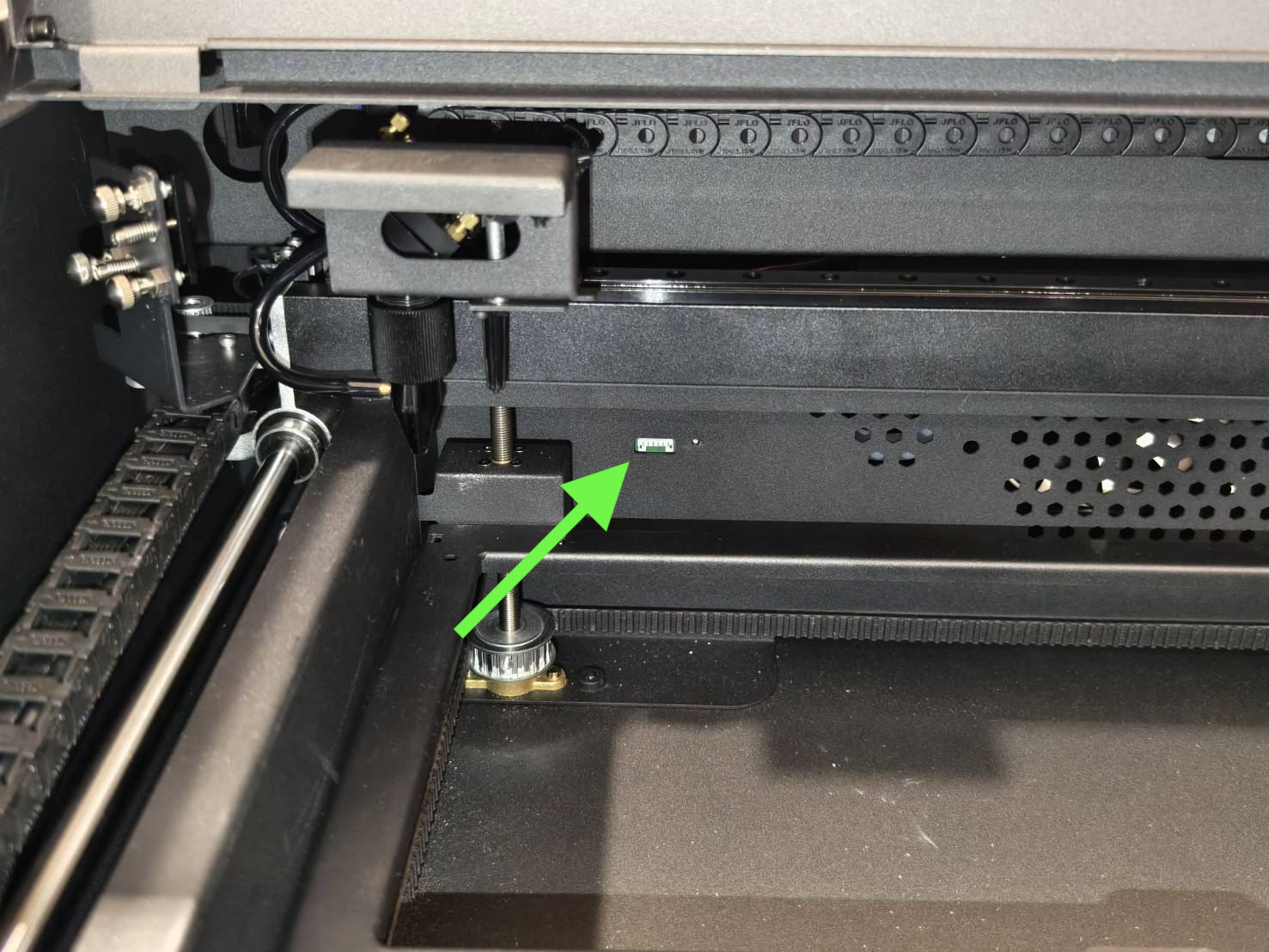

تأكد من أن مقبس الوحدة الدوارة فارغ.
الخطوة 3

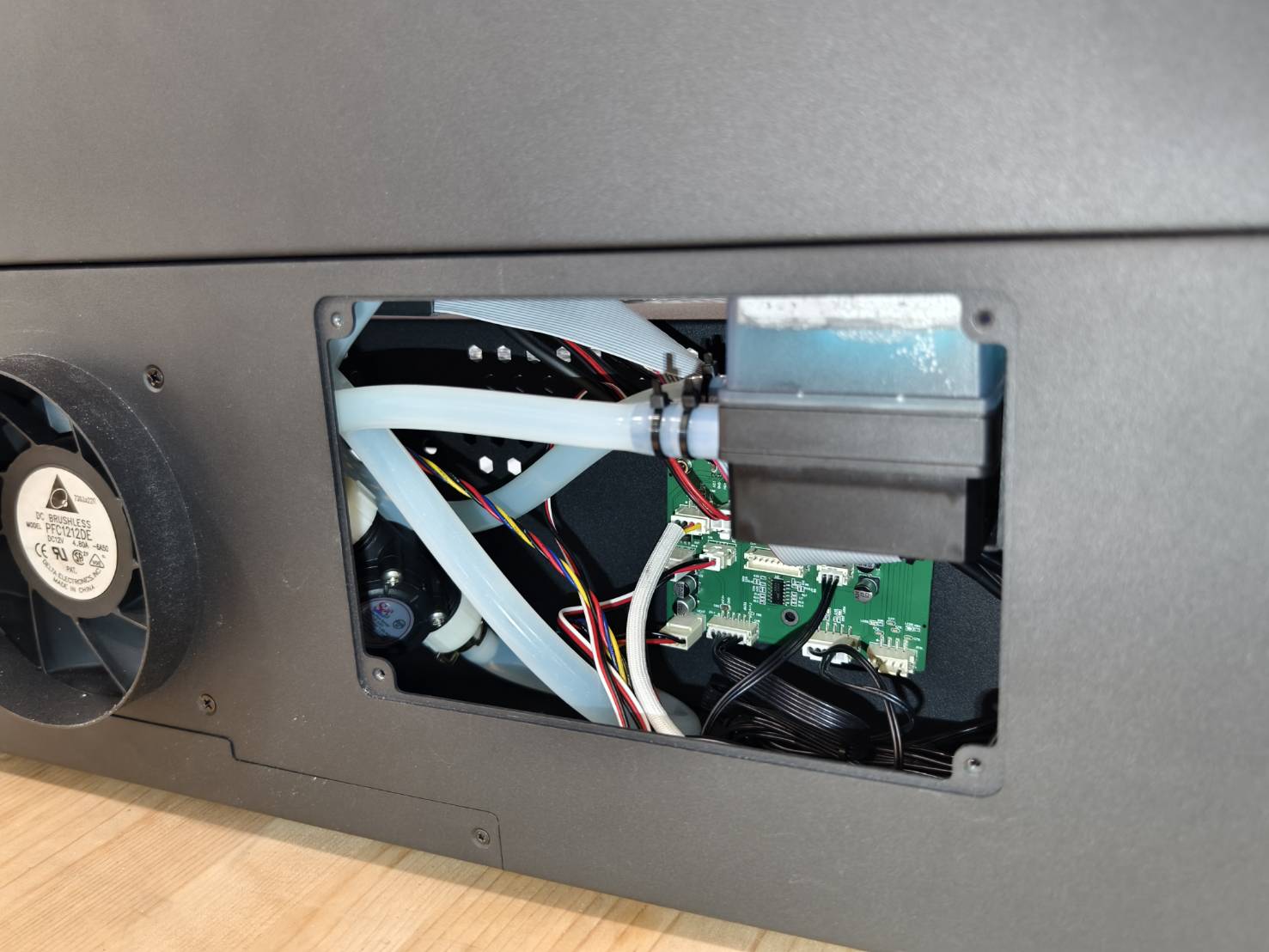

افتح غطاء مضخة المياه باستخدام مفك البراغي توركس للوصول إلى لوحة الراسمة.
(قد تكون اللوحة سوداء أو خضراء اللون.)
الخطوة 4

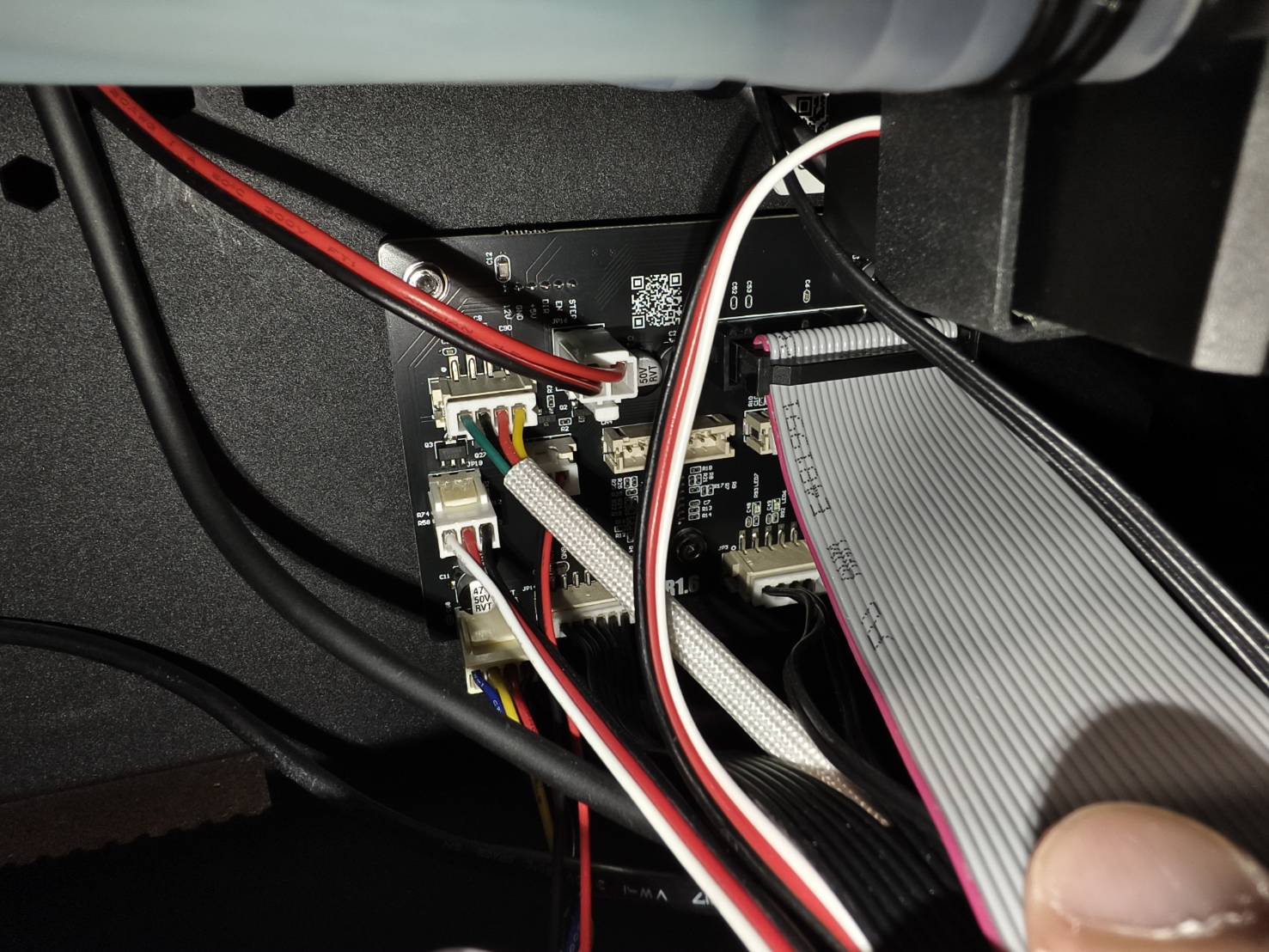

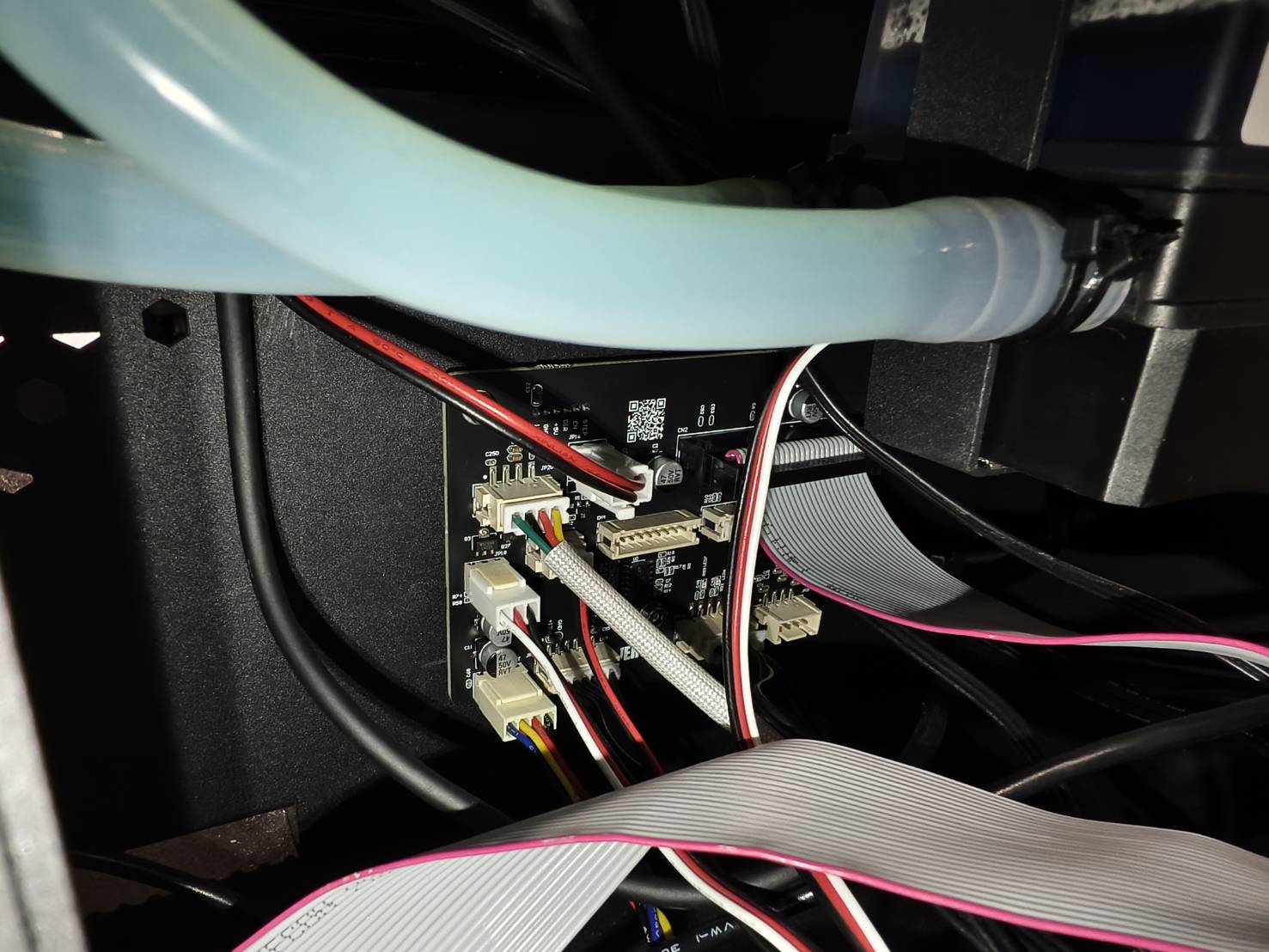

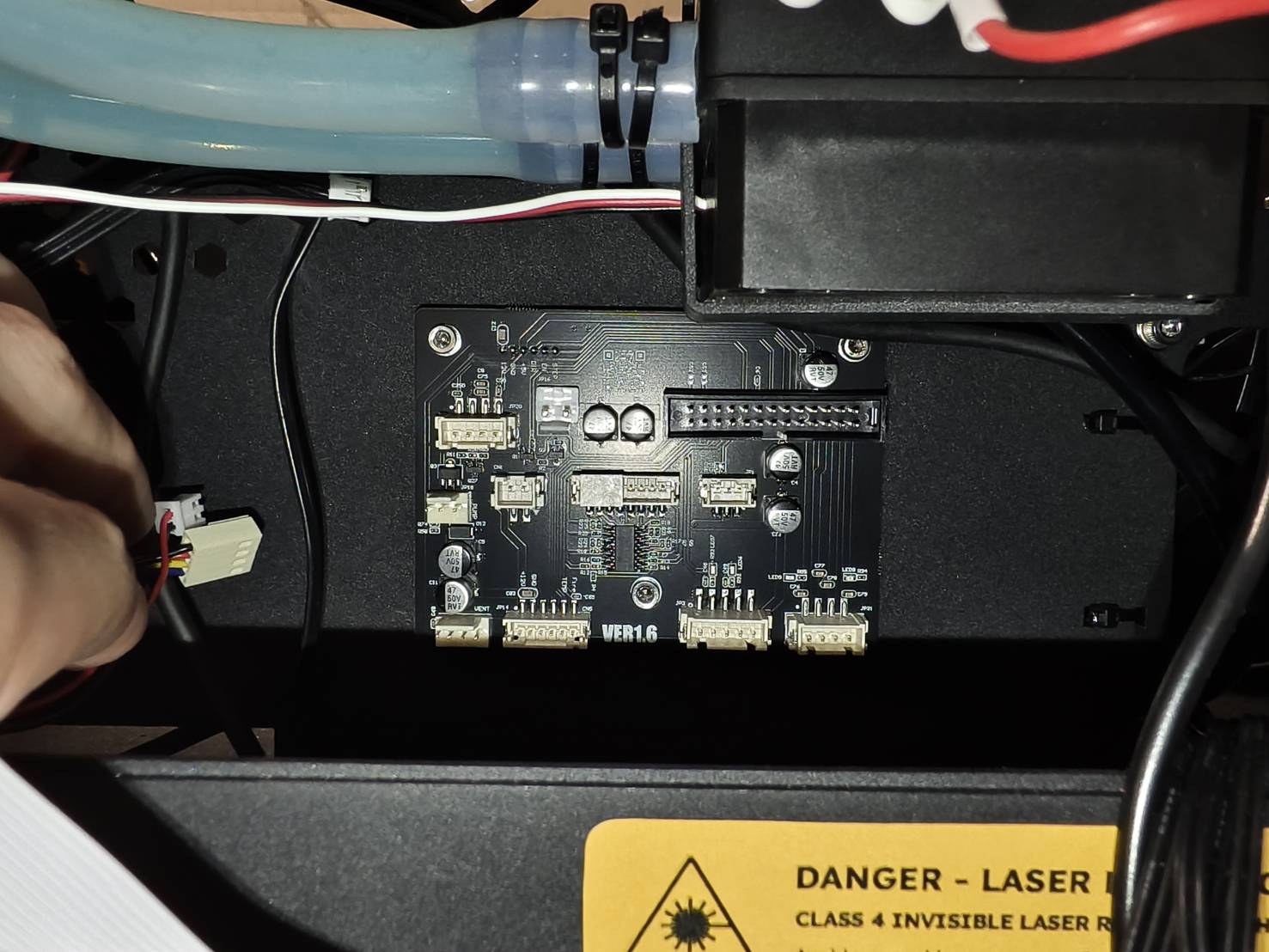

التقط صورًا لتركيب لوحة الراسمة بأكملها.
الهدف هو تجنب نسيان مواضع توصيل الكابلات عند تركيب اللوحة الجديدة.
(إذا نسيت موضع توصيل أي كابل، يرجى الرجوع إلى المخطط التوضيحي للإعداد الأحدث. لا تستخدم الصور أدناه، حيث قد يختلف إصدار اللوحة.)
الخطوة 5

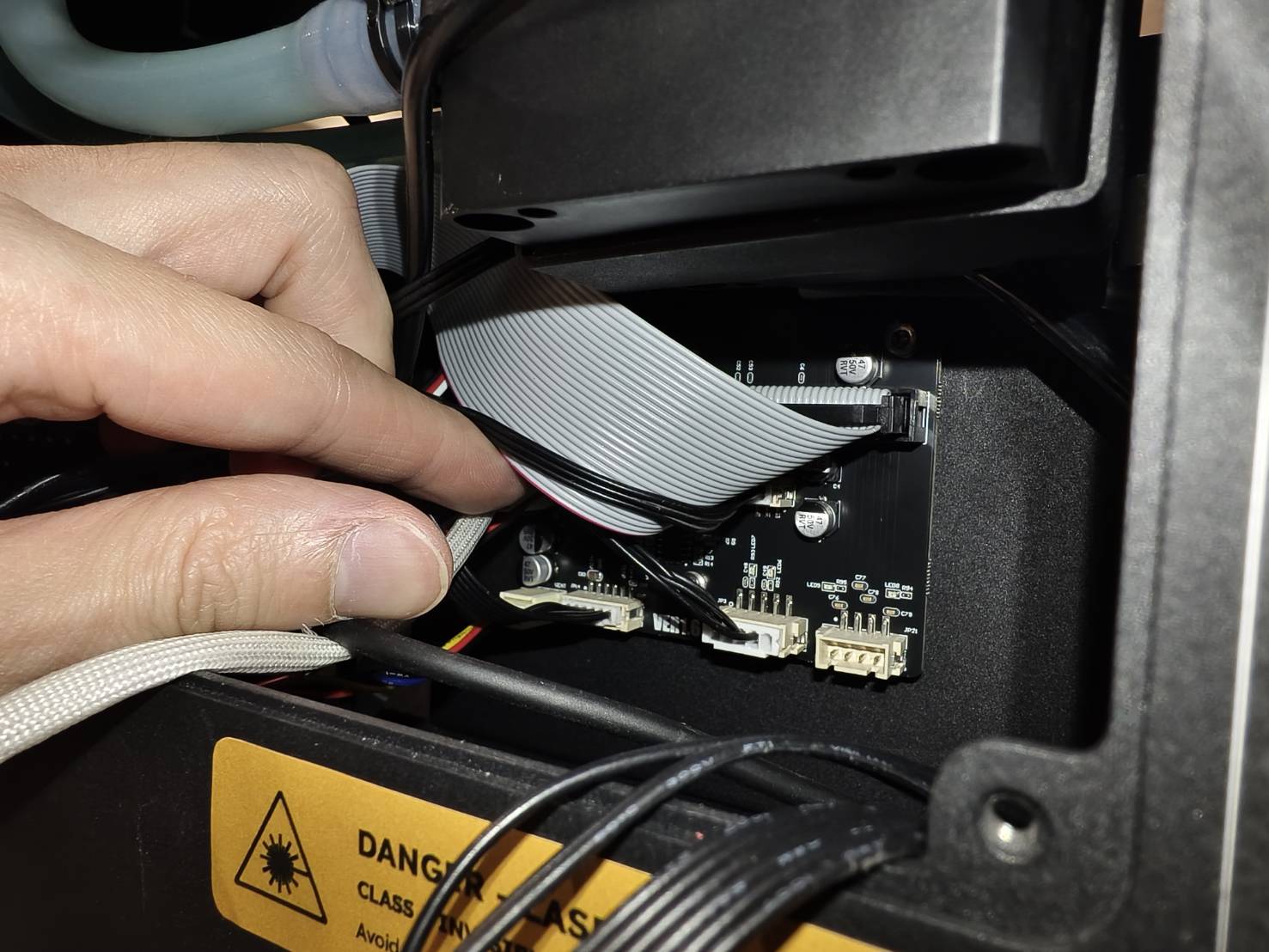

افصل جميع الكابلات المتصلة باللوحة.
الخطوة 5

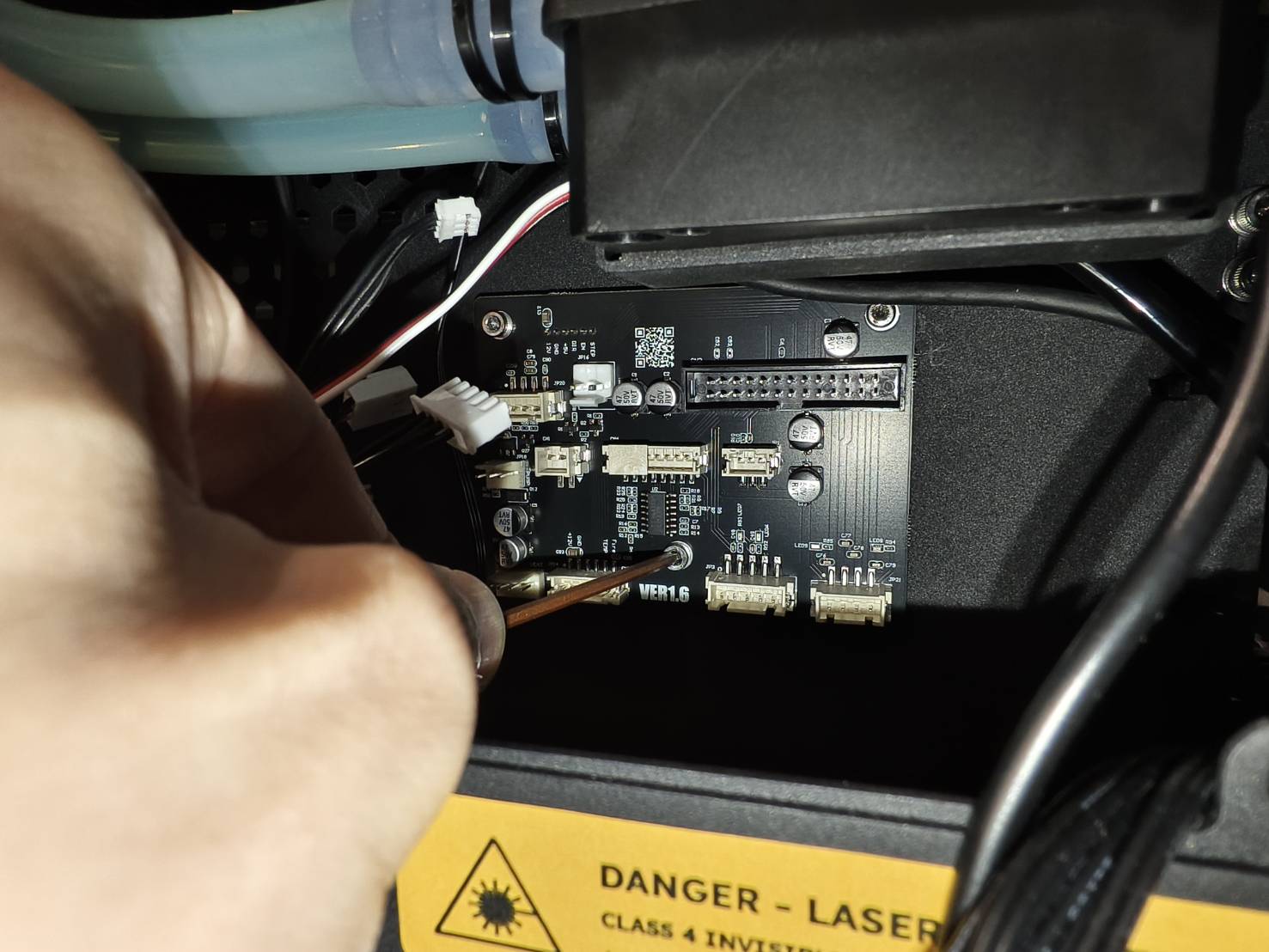

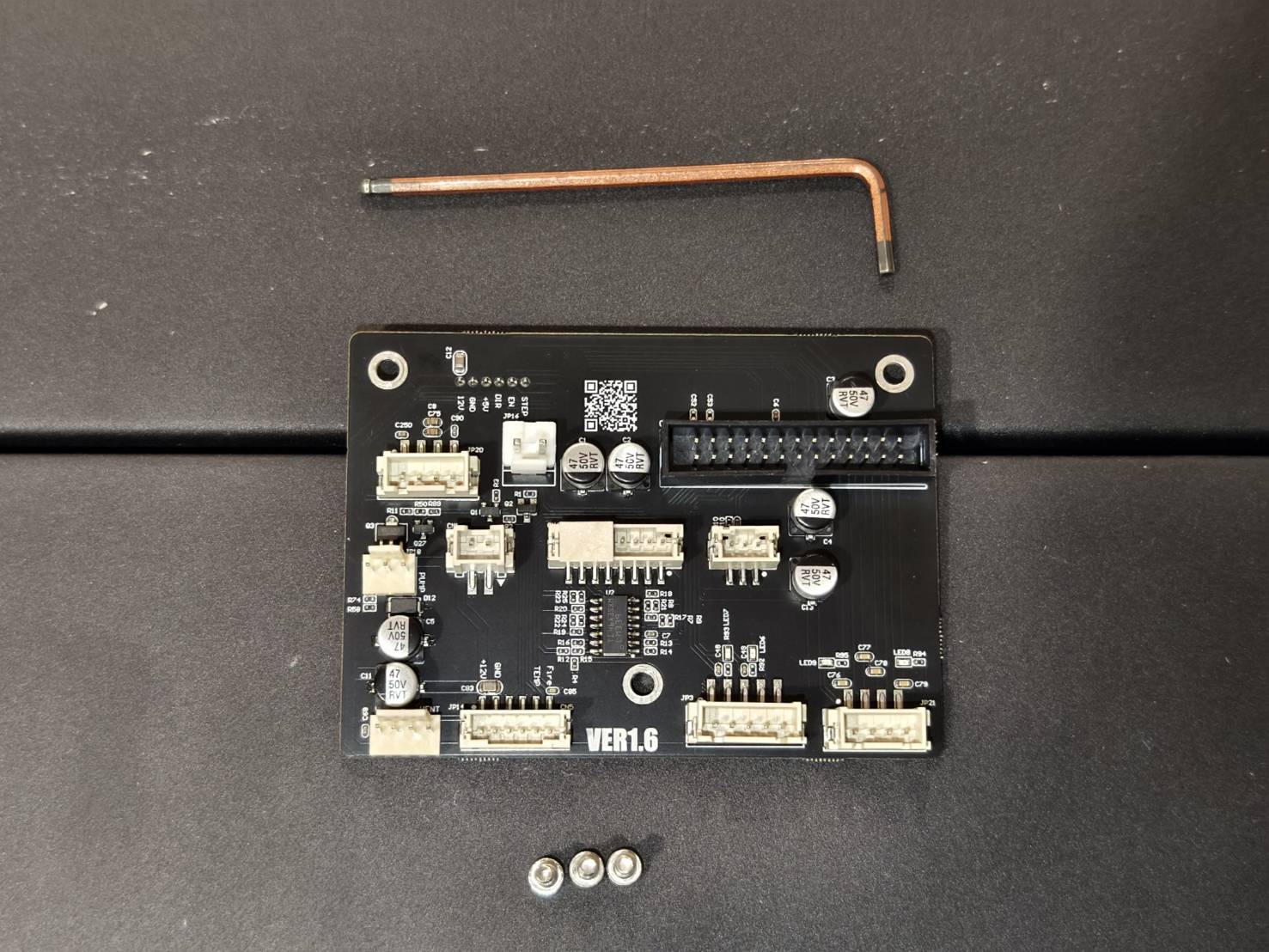

قم بفك هذه البراغي باستخدام مفتاح ألن مقاس 2.5 مم لإزالة اللوحة.
الخطوة 6

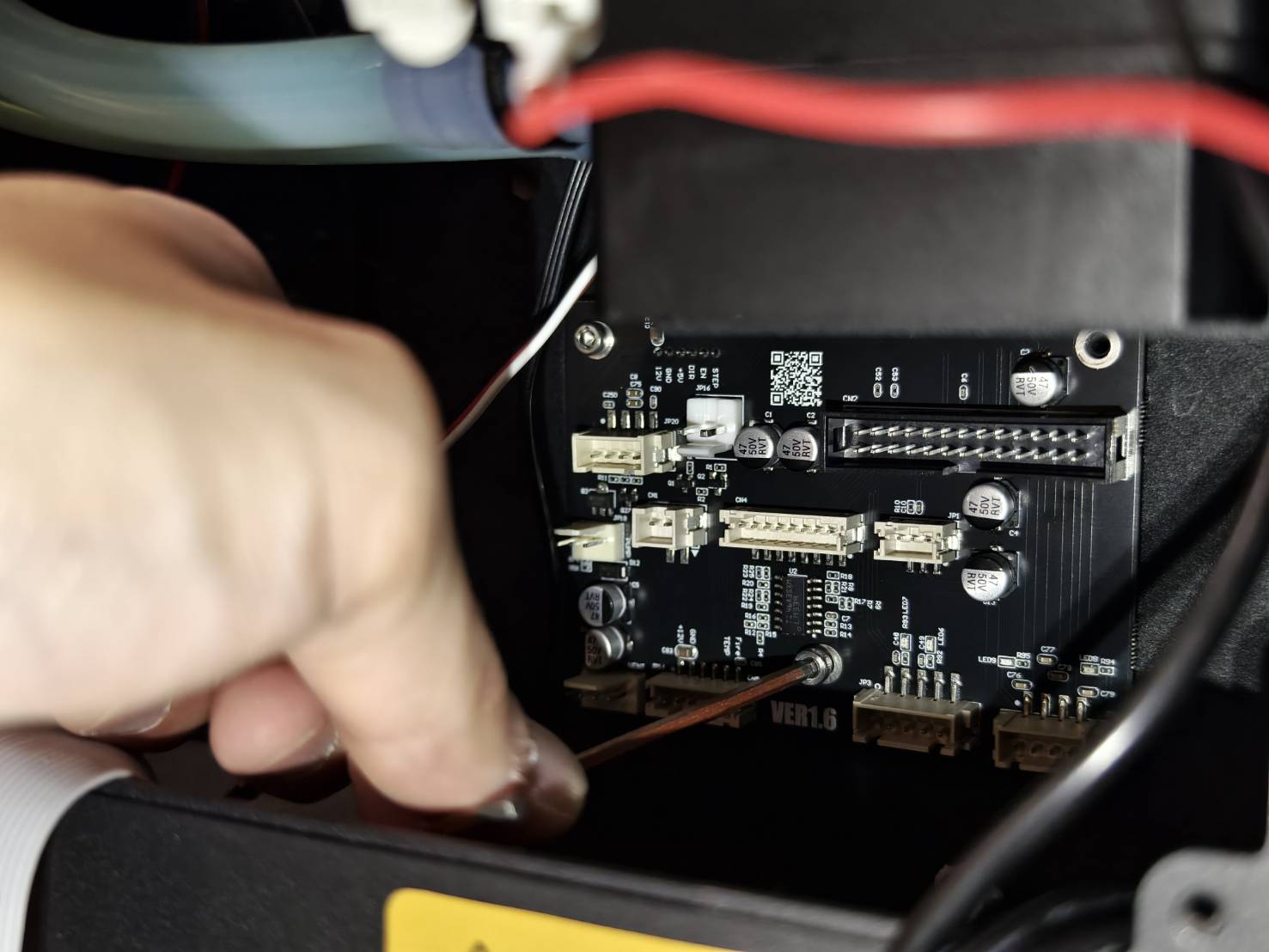

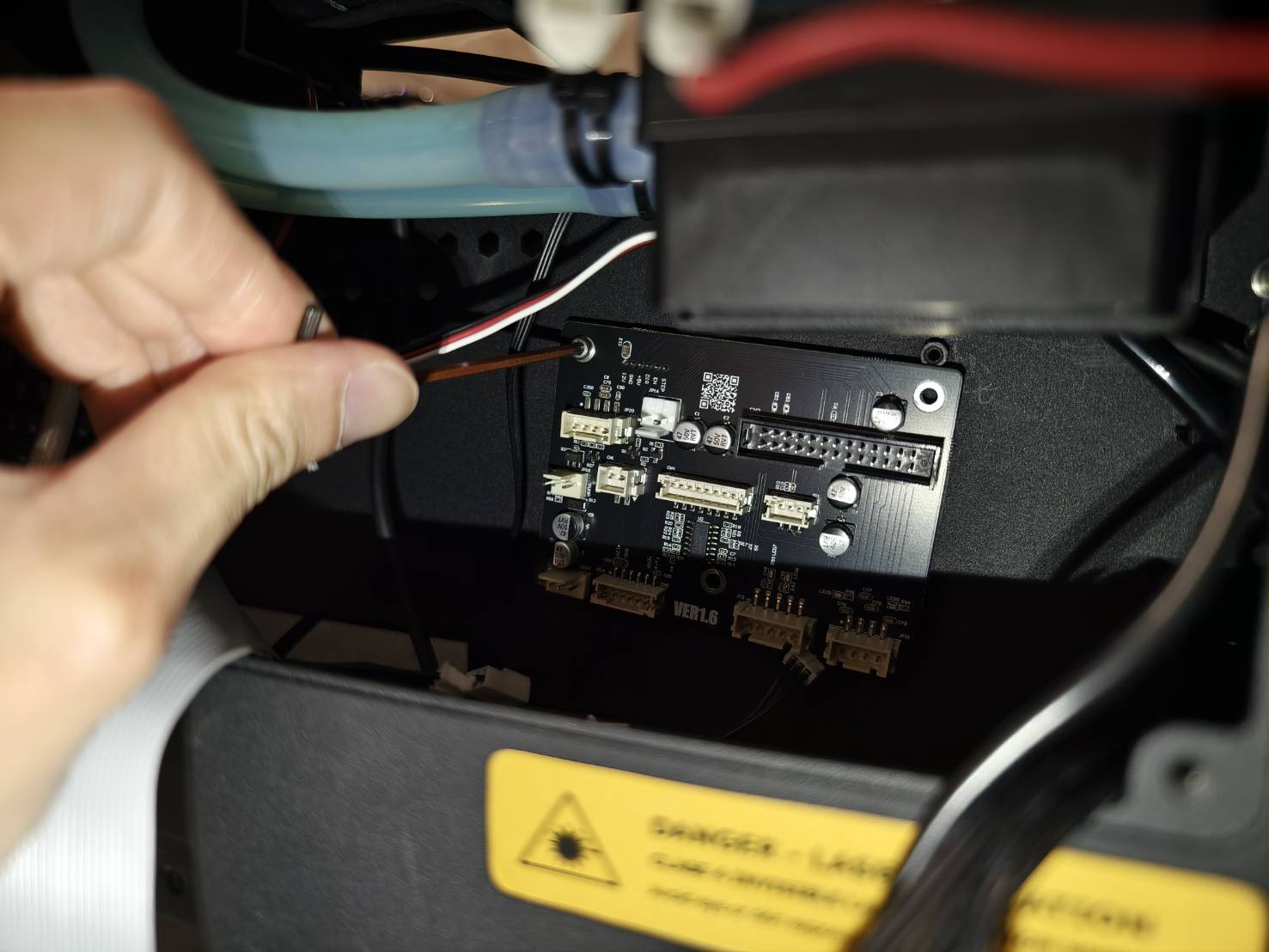

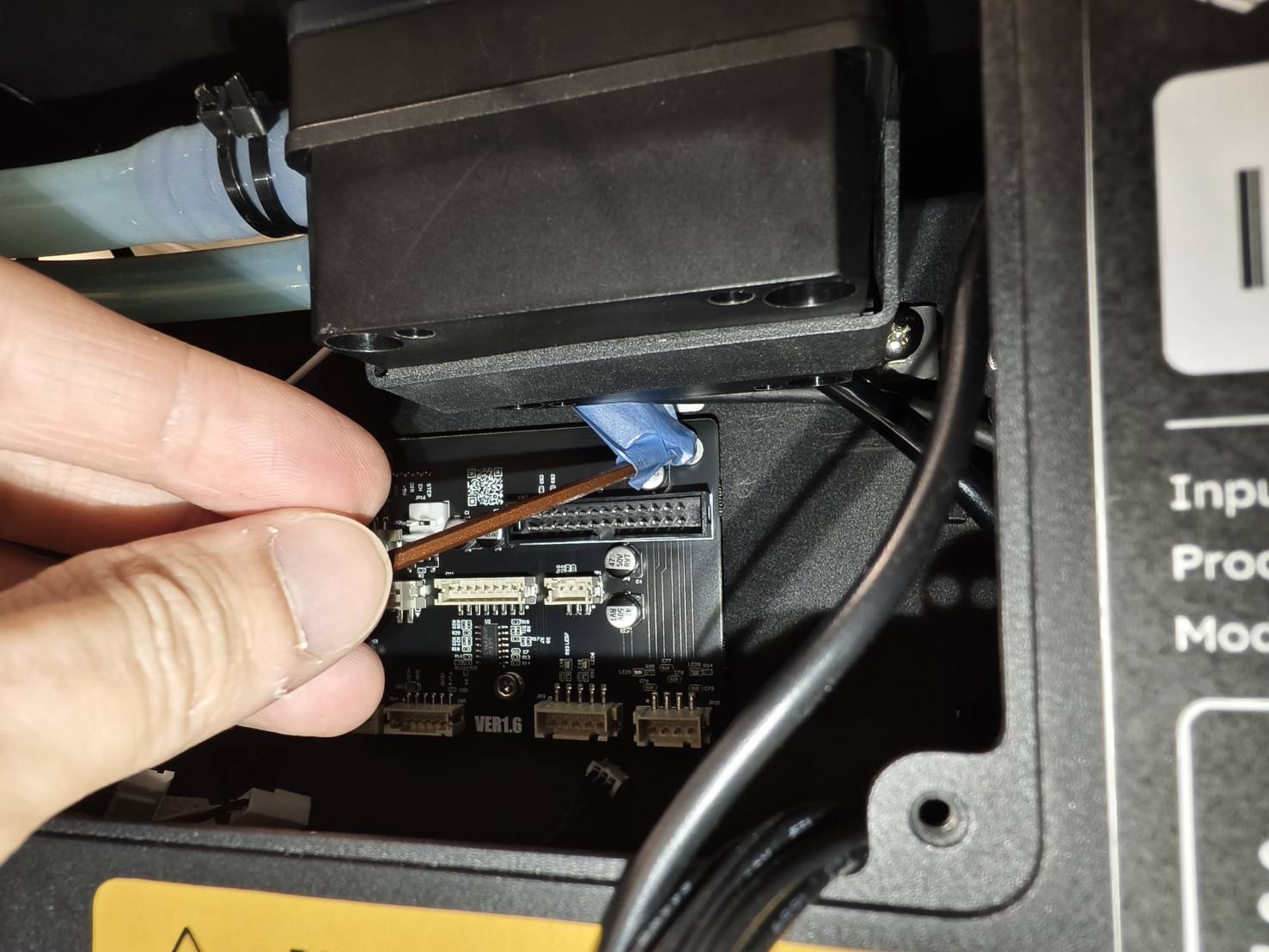

- ثبّت لوحة الراسمة الجديدة بدءًا من البرغي العلوي الأيسر.

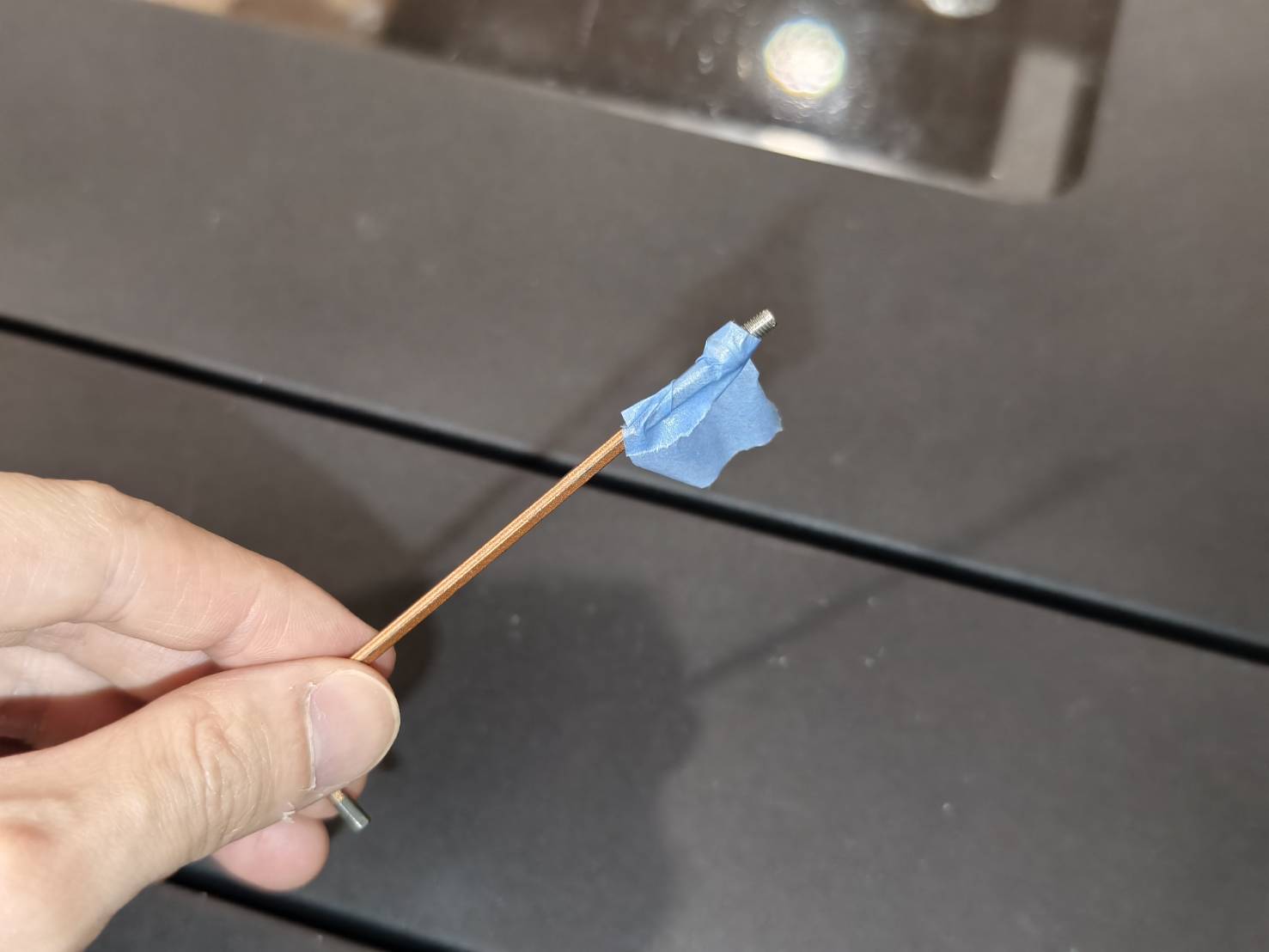

- إذا واجهت صعوبة في إمساك البرغي بمفتاح ألن، يمكنك استخدام قطعة من الشريط اللاصق لتثبيته على المفتاح. قد يسهل هذا العملية.
- بعد إحكام ربط البرغي العلوي الأيسر، اضبط الموضع ليتوافق مع ثقوب البراغي الأخرى.

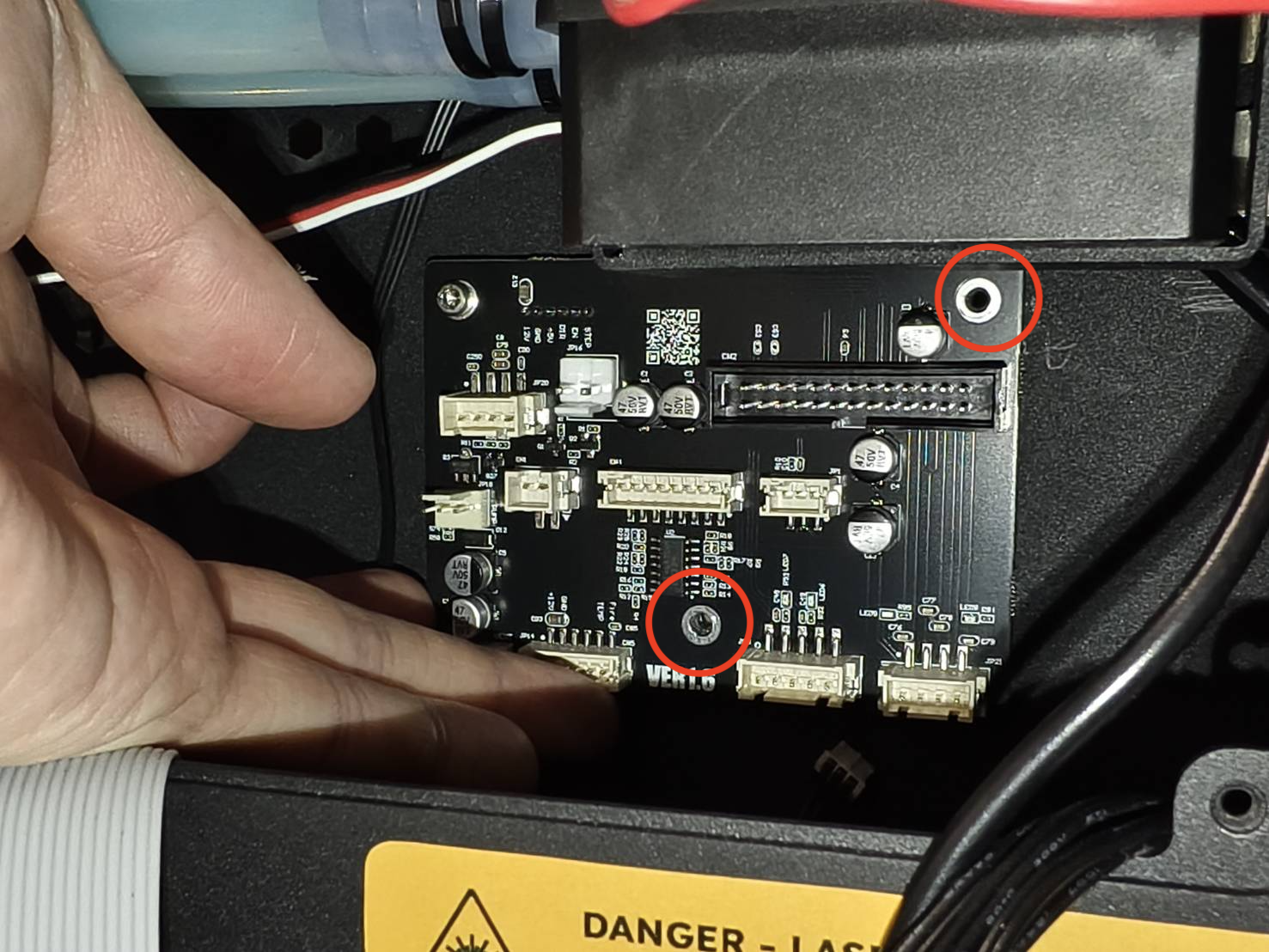

- ابدأ بربط البراغي الوسطى والعلوية اليمنى.
الخطوة 7
أعد توصيل جميع الكابلات باللوحة الجديدة.
(إذا نسيت موضع توصيل أي كابل، يرجى الرجوع إلى المخطط التوضيحي للإعداد الأحدث. لا تستخدم الصور أدناه، حيث قد يختلف إصدار اللوحة.)
الخطوة 8
ركّب اللوحة.
#END
