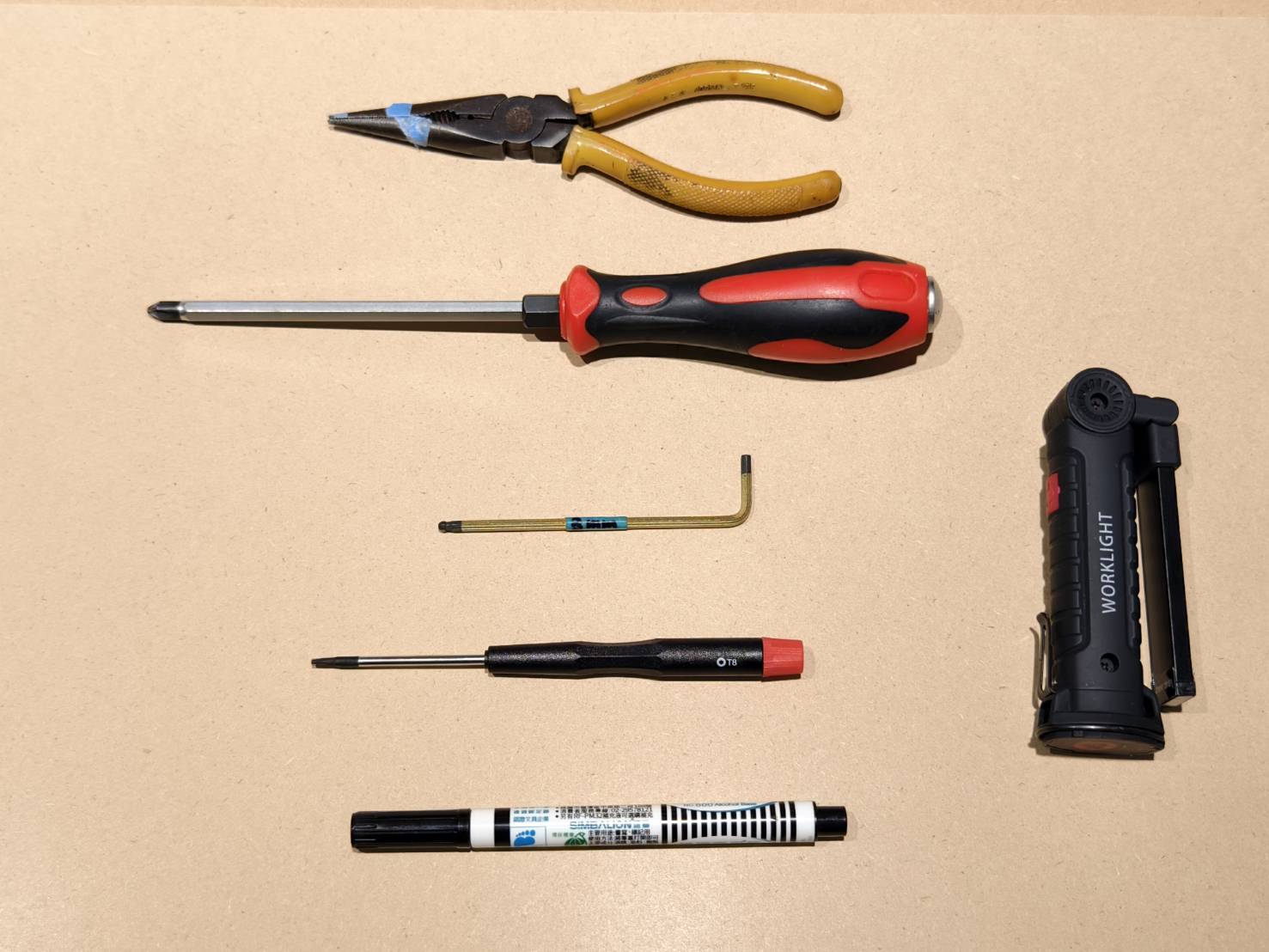

الأدوات
1 |
كماشة رفيعة الرأس |
2 |
مفك فيليبس |
3 |
مفتاح ألن 3mm |
4 |
مفك توركس T8 |
5 |
قلم تعليم |
6 |
مصباح يدوي (اختياري) |
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2
قم بإزالة الغطاء المعدني الأمامي. (برغي توركس T8 × 10 قطع)
الخطوة 3

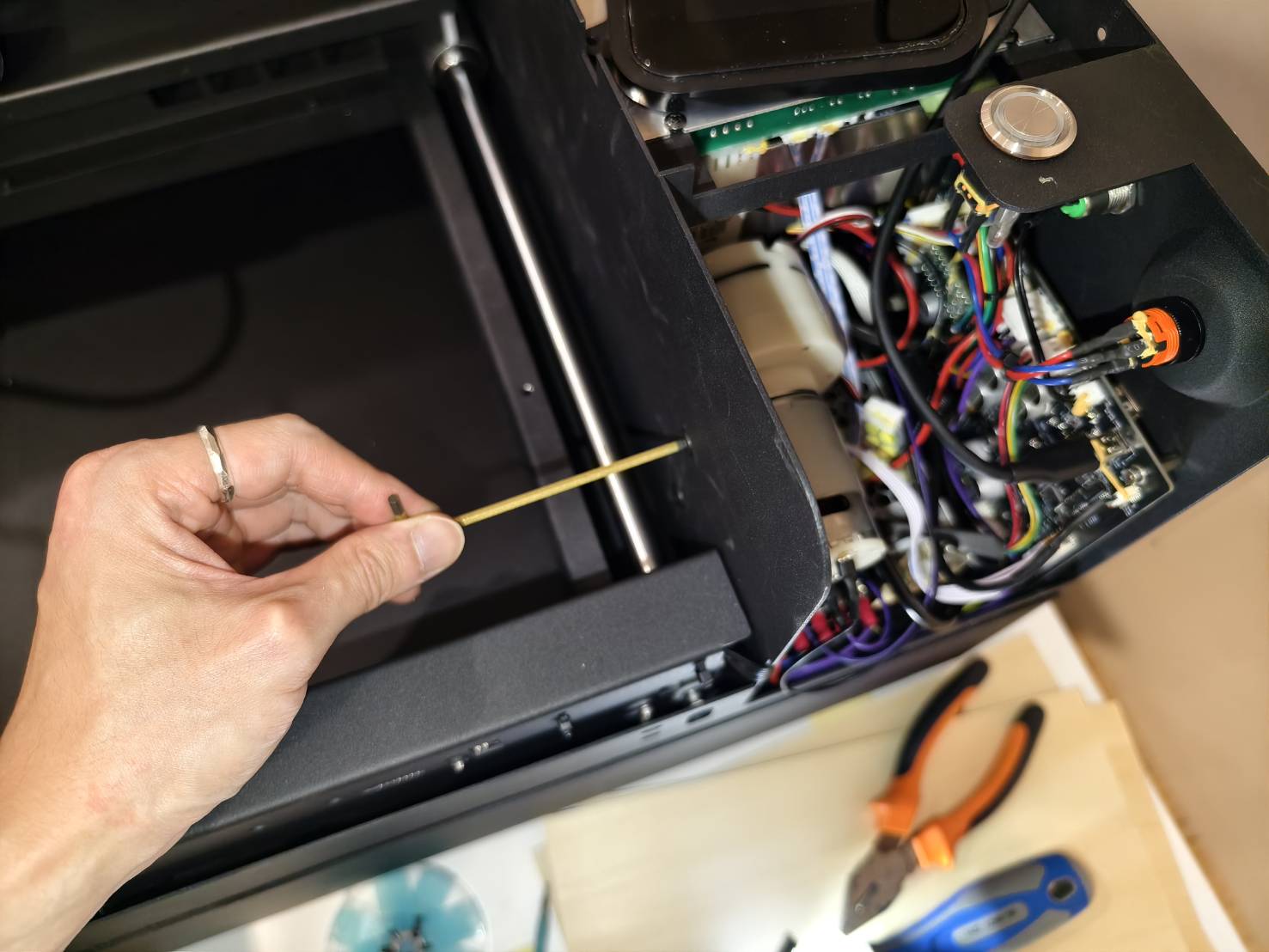

قم بإزالة براغي قاعدة مضخة الهواء. يمكن بعد ذلك فك المضخة.
الخطوة 4
- قم بإزالة البراغي الأربعة الموجودة على مزود طاقة الليزر.
-
ارفع مزود طاقة الليزر لإتاحة مساحة أكبر.
الخطوة 5

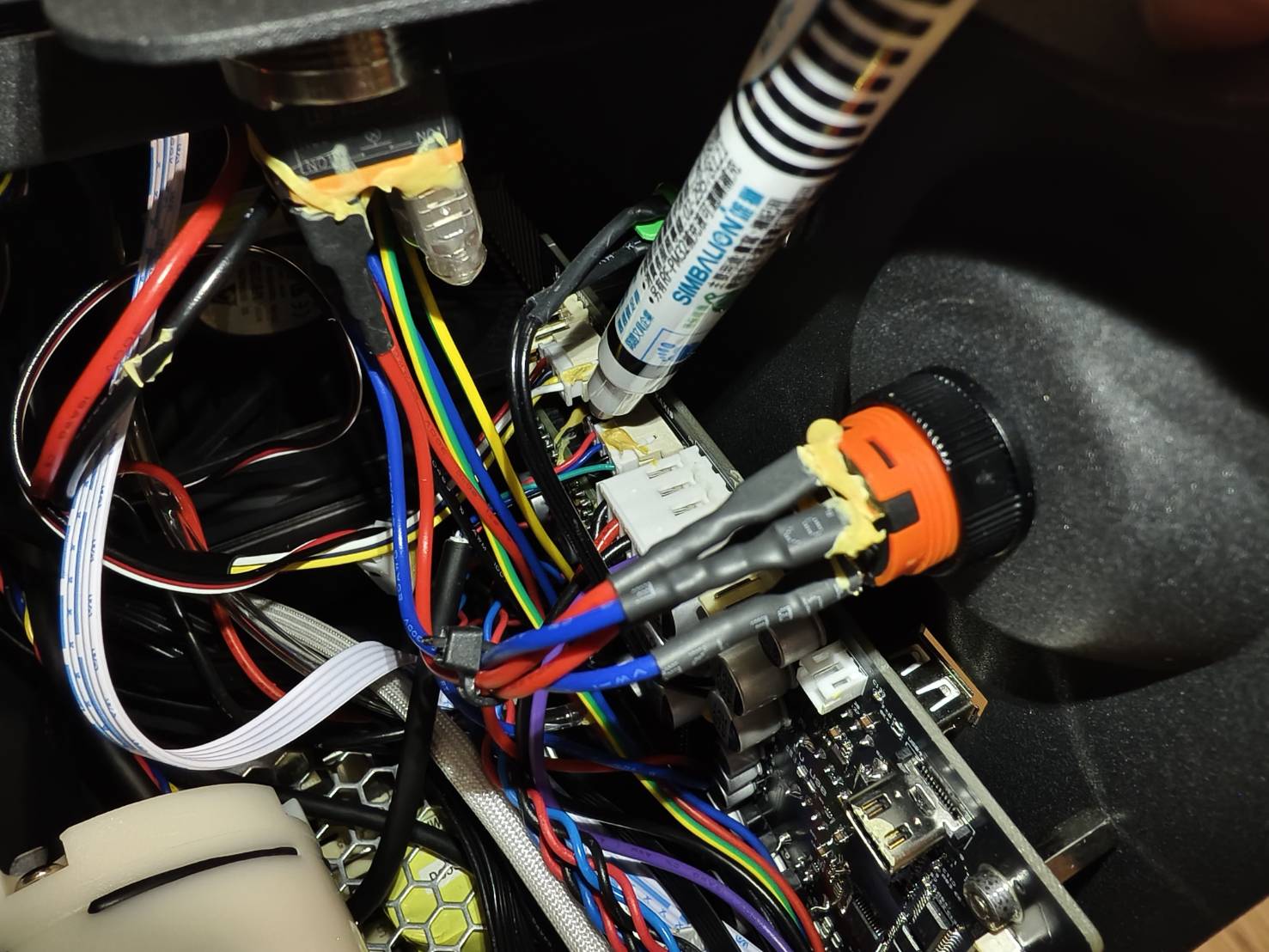

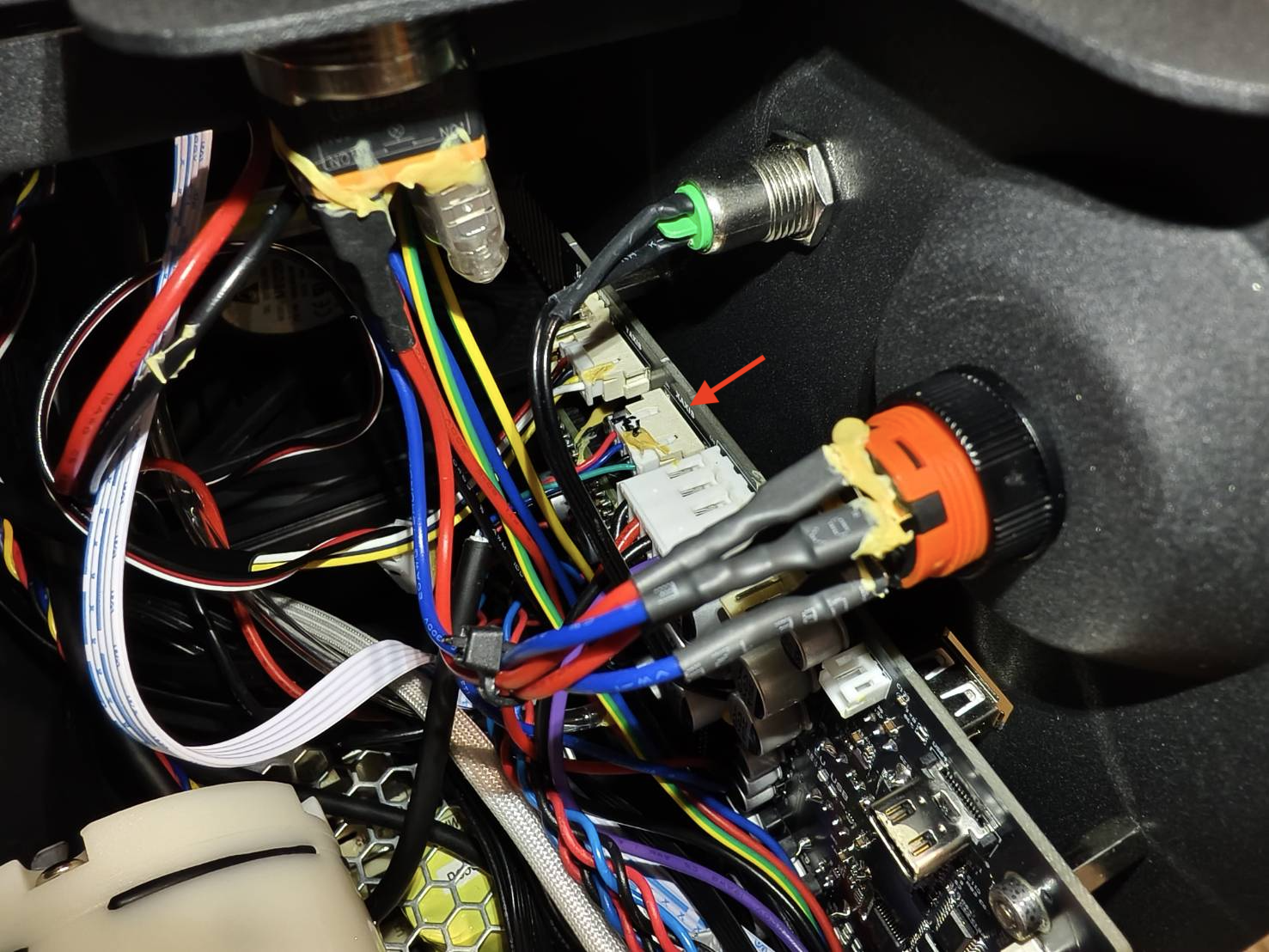

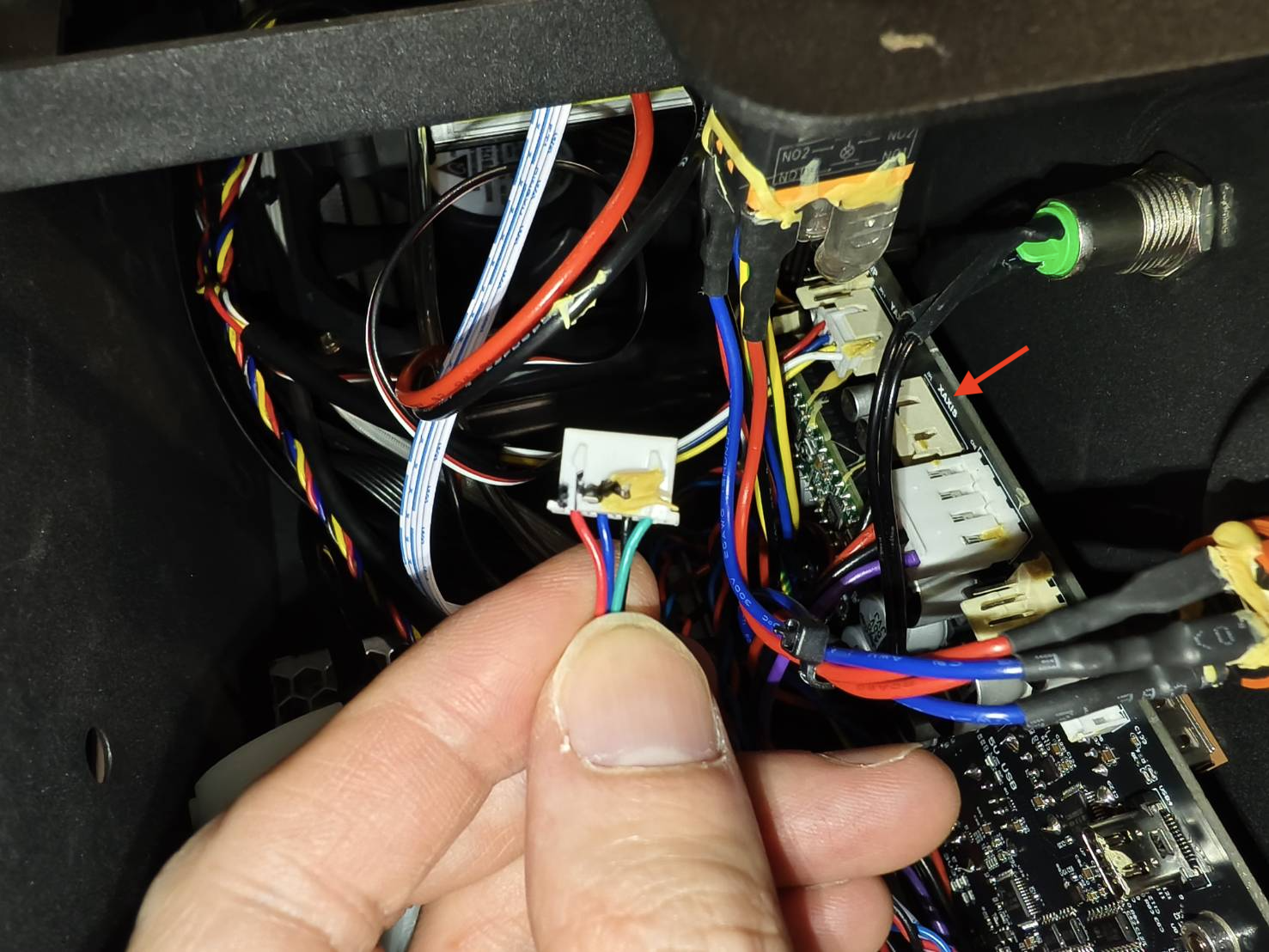

استخدم قلم تحديد وضع علامة على كابل محرك المحور X.
الخطوة 6

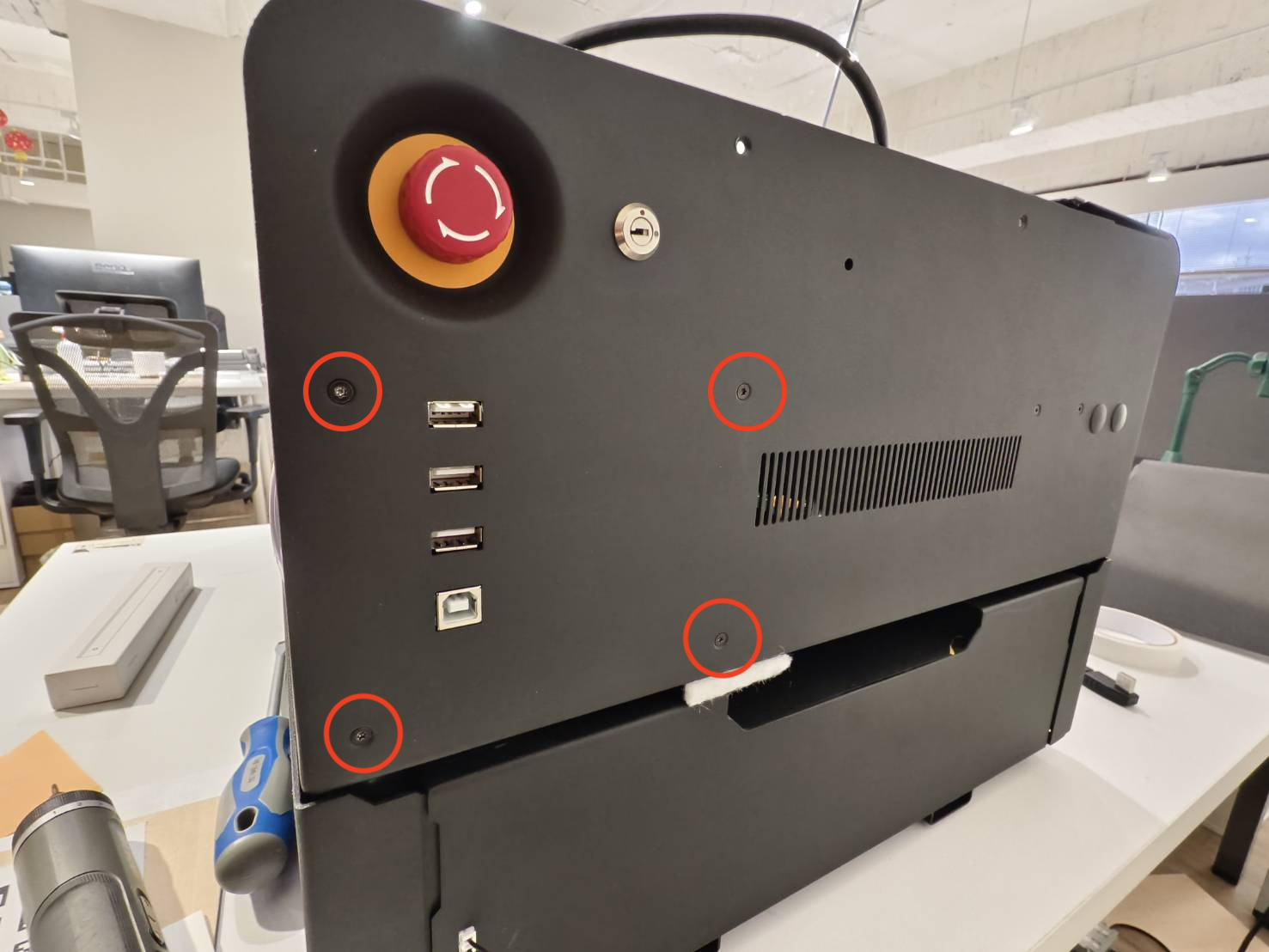

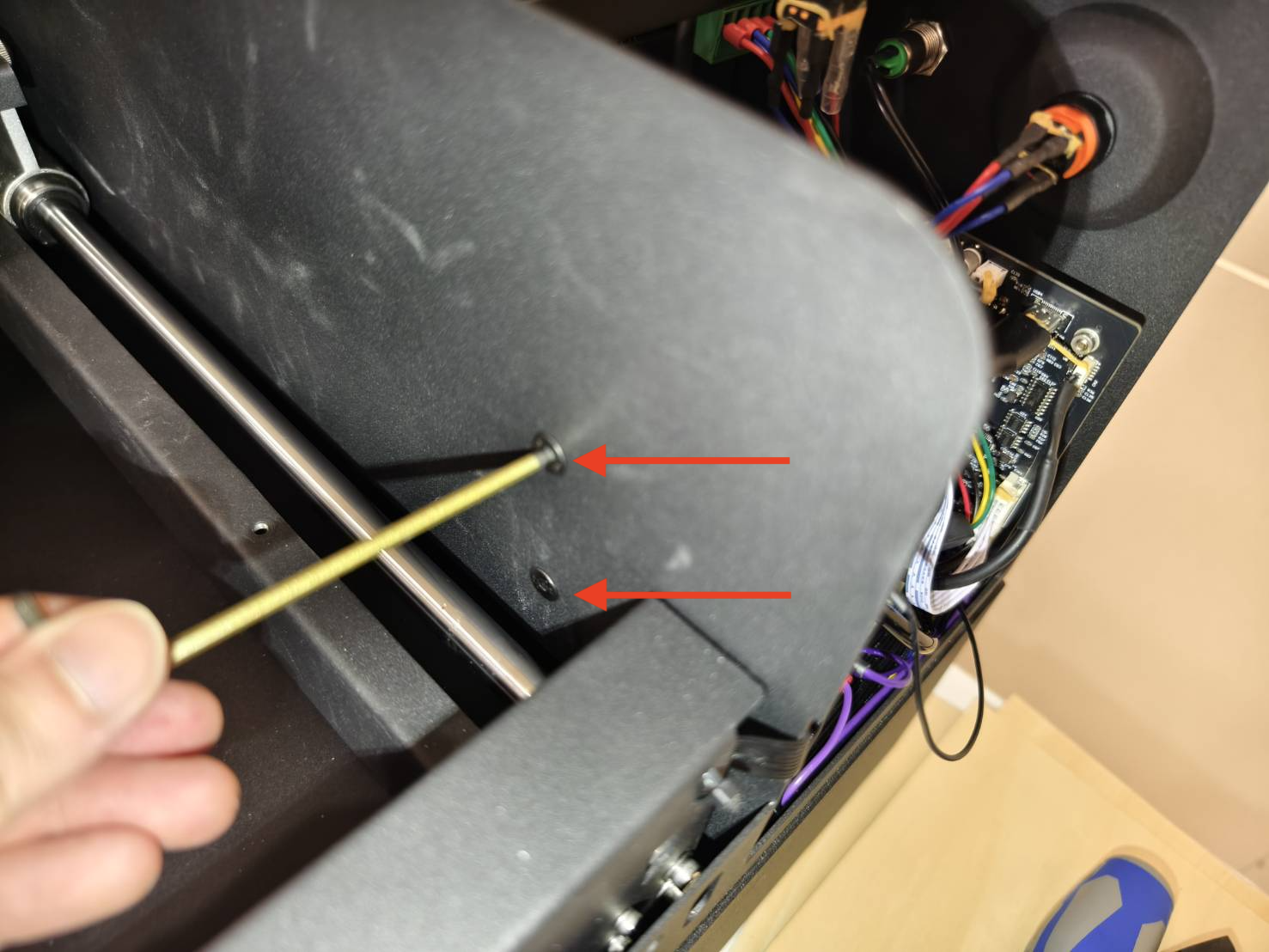

قم بإزالة البراغي الأربعة على الجانب الأيمن من الجهاز لفك اللوحة الرئيسية.
الخطوة 7
قم بإزالة جميع الكابلات من اللوحة الرئيسية، بما في ذلك أنبوب الهواء الشفاف.
الخطوة 8

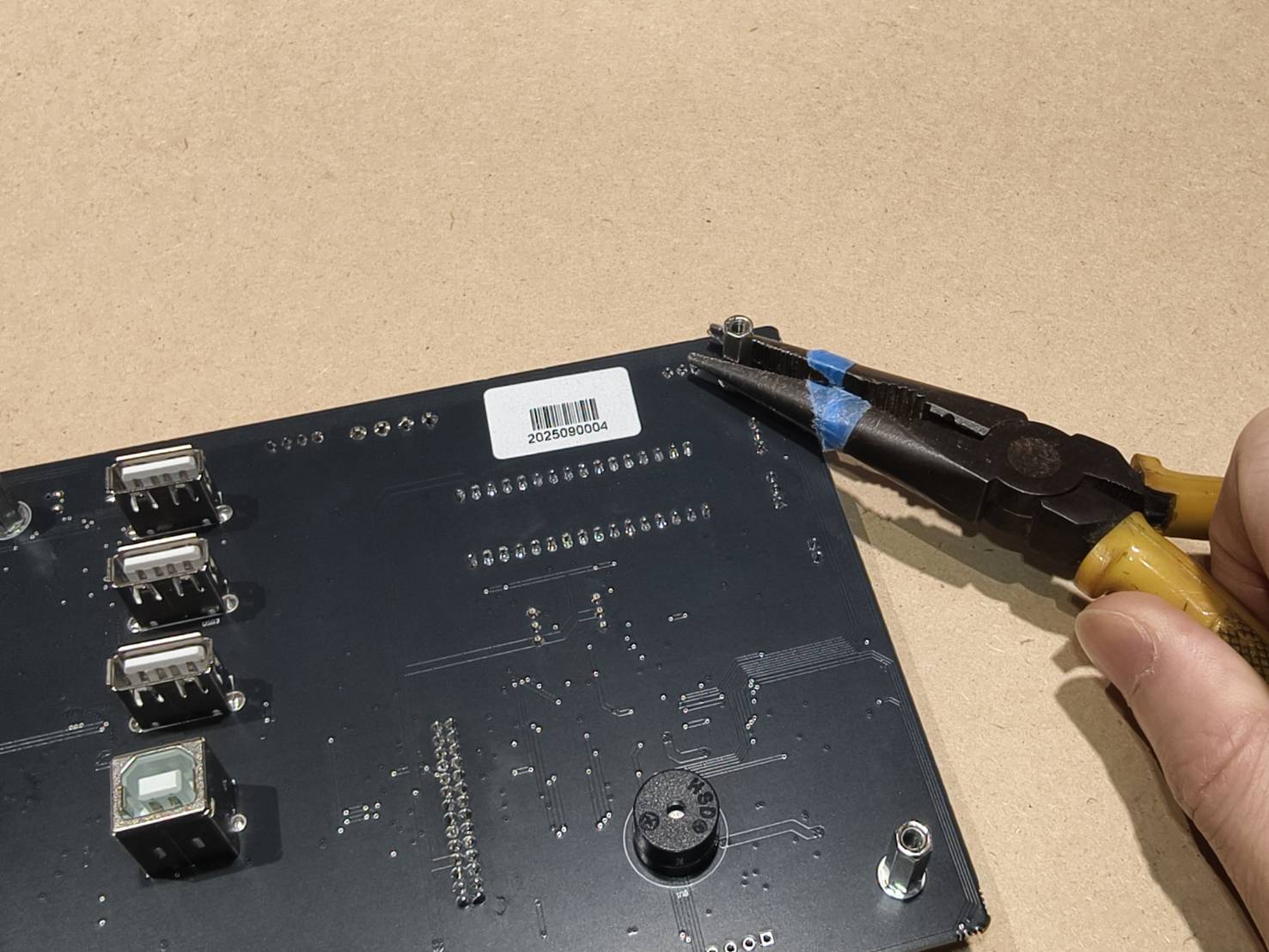

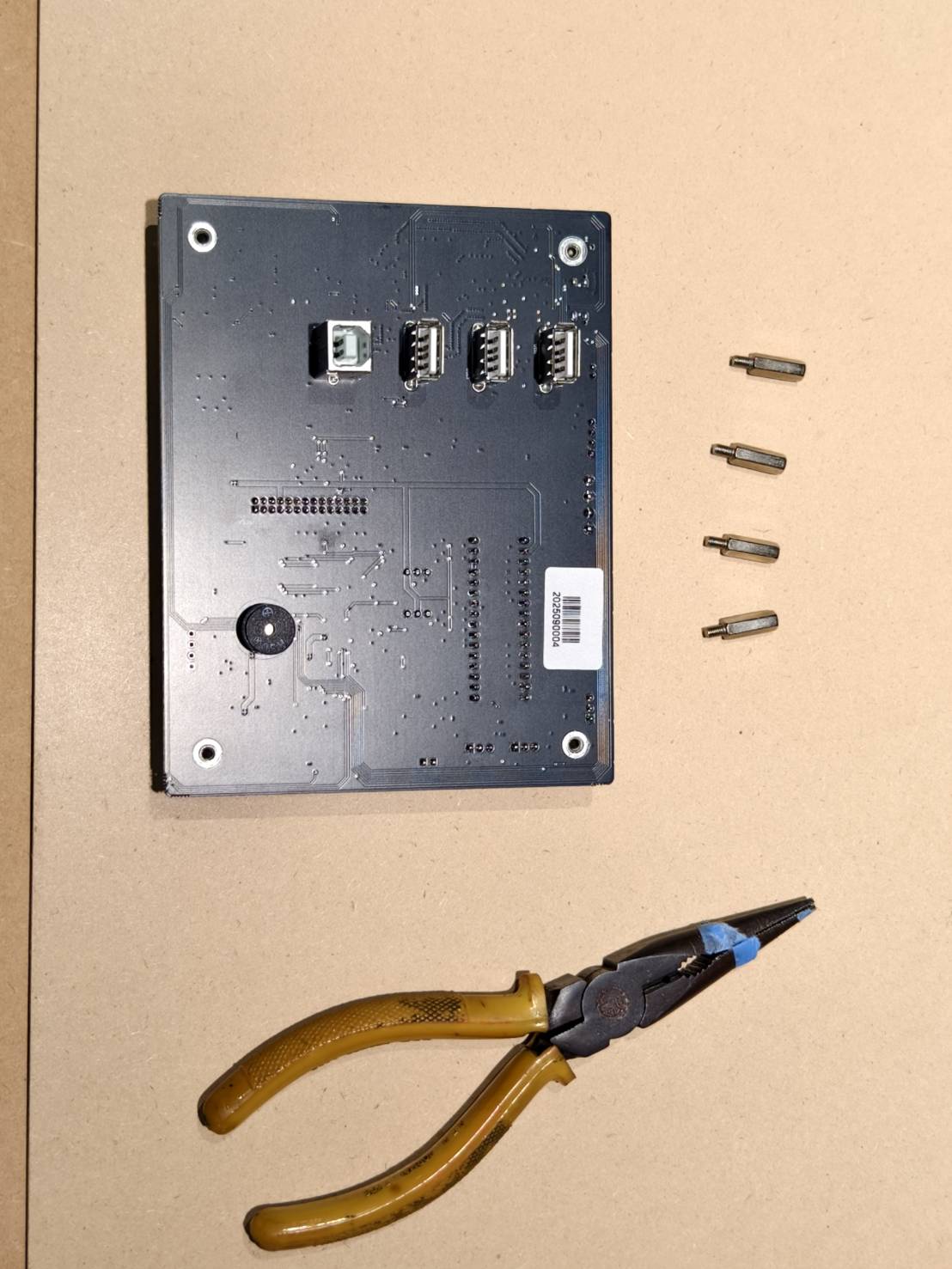

قم بإزالة الأعمدة الأربعة من الجهة الخلفية للوحة الرئيسية.
الخطوة 9

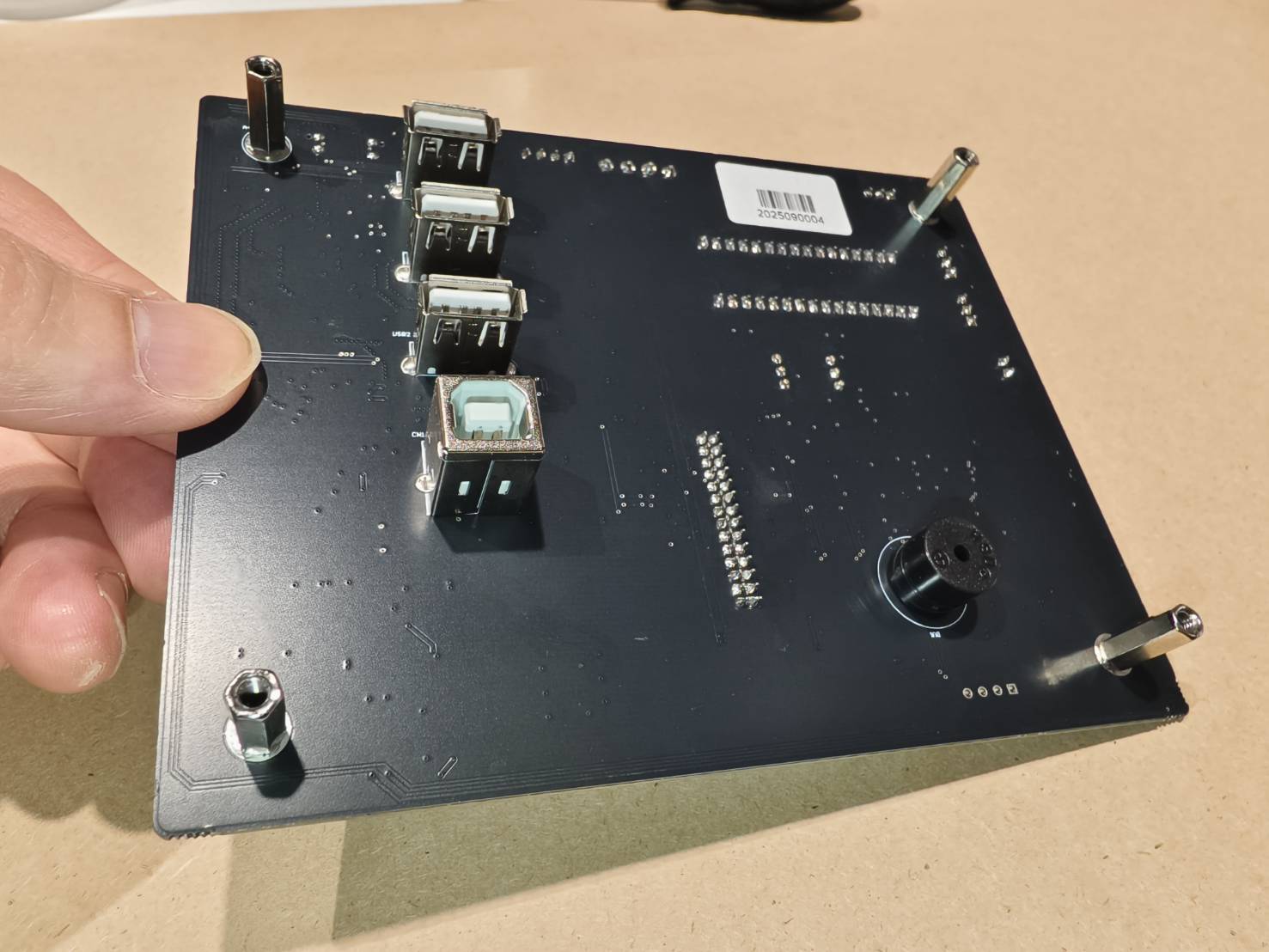

أعد تركيب الأعمدة الأربعة على اللوحة الرئيسية الجديدة.
الخطوة 10
حدد موقع كابل workLed (9 سنون)، والكابل ذو 28 سناً، وكابل مستشعر التدفق.
قم بتوصيلها باللوحة الرئيسية مسبقاً، حيث سيكون من الصعب توصيلها بعد تثبيت اللوحة الرئيسية.
الخطوة 11
حاول ترتيب الكابلات بشكل منظم قدر الإمكان وأخرج الكابلات غير الموصلة.
الخطوة 12
قم بتثبيت اللوحة الرئيسية على الجهاز بالبراغي.
الخطوة 13
قم بتوصيل جميع الكابلات المتبقية باللوحة الرئيسية.
الخطوة 14
-
أعد وحدة مزود الطاقة (PSU) إلى موضعها.
(يرجى عدم نسيان إخراج المصباح اليدوي إذا كنت قد وضعته بالداخل.)
-
قم بتثبيت وحدة مزود الطاقة باستخدام البراغي الأربعة.
الخطوة 15
قم بتركيب مضخة الهواء على الإطار.
الخطوة 16
قم بتوصيل كابل Type-C باللوحة الرئيسية. تأكد من أن النقطة البيضاء على الكابل متجهة للأسفل.
الخطوة 17
قم بتركيب الغطاء المعدني الأمامي. تأكد من أن النقطة البيضاء لكابل Type-C متجهة للأعلى كما هو موضح في الفيديو.
الخطوة 18
قم بتشغيل الجهاز.

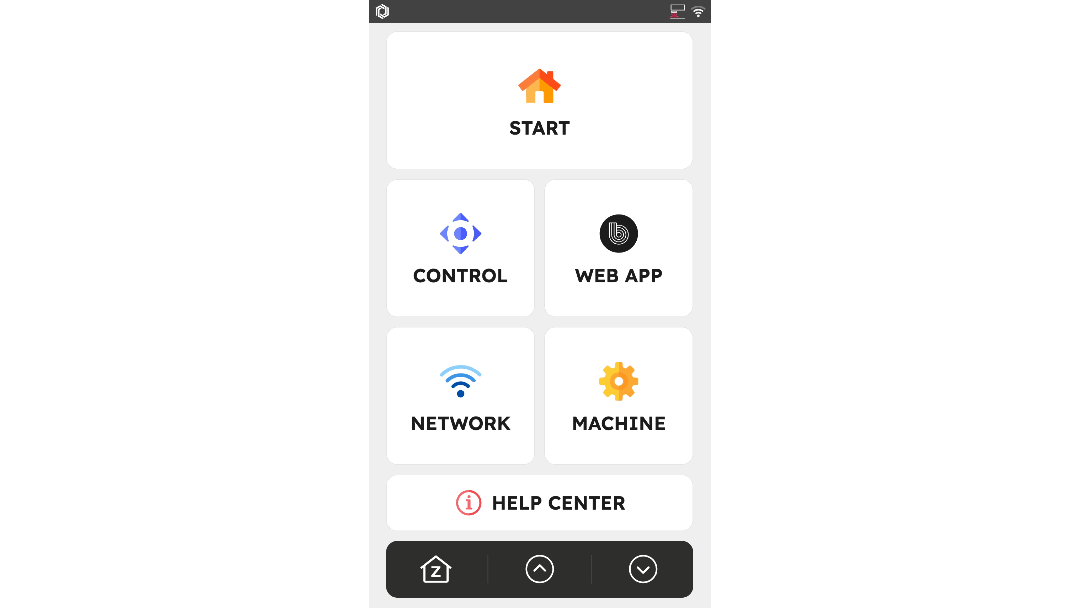

أعد تحميل البرنامج الثابت للوحة الرئيسية وقم بتحديثه إلى أحدث إصدار.
- أعد تحميل البرنامج الثابت للوحة الرئيسية.
(الصفحة الرئيسية > الجهاز > إعدادات الأجهزة > الصفحة التالية > الصفحة التالية > إعادة تحميل اللوحة الرئيسية > نعم)
- قم بتحديث البرنامج الثابت إلى أحدث إصدار. يرجى الرجوع إلى الرابط أدناه.
beamo II - دليل تحديث البرنامج الثابت
