الأدوات
1 |

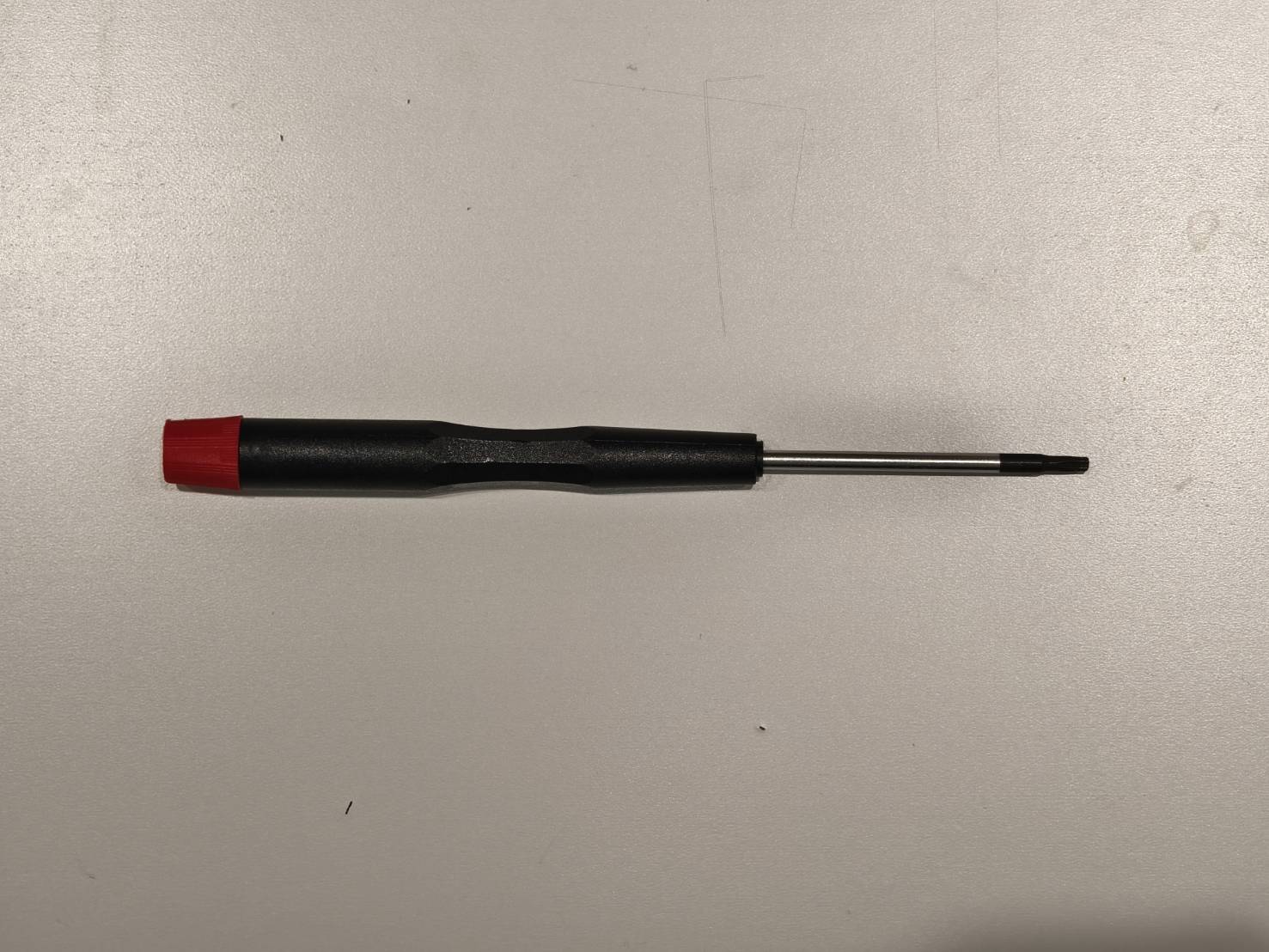

مفك براغي تورکس T8 |
2 |

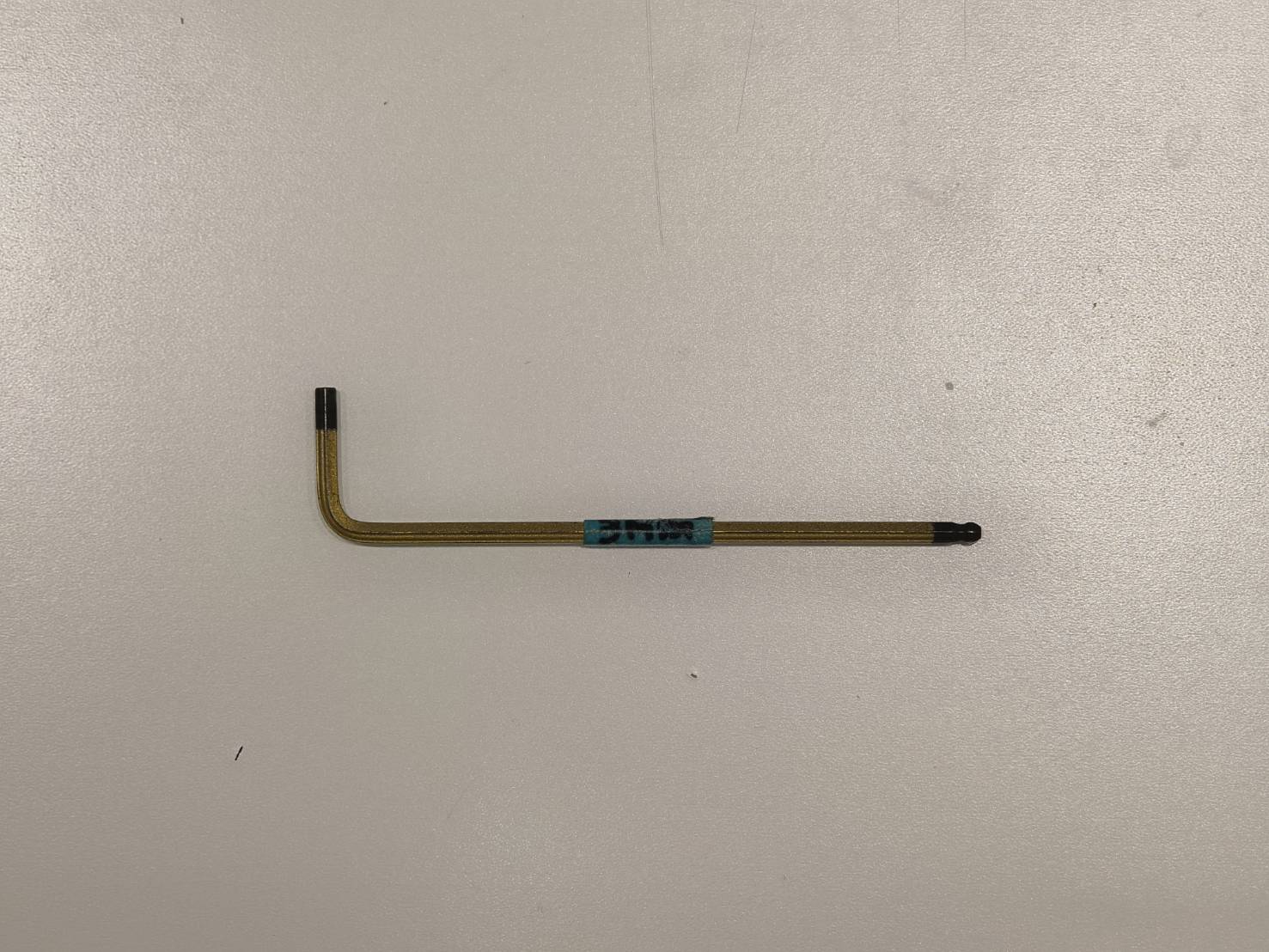

مفتاح ألن 3 مم |
3 |

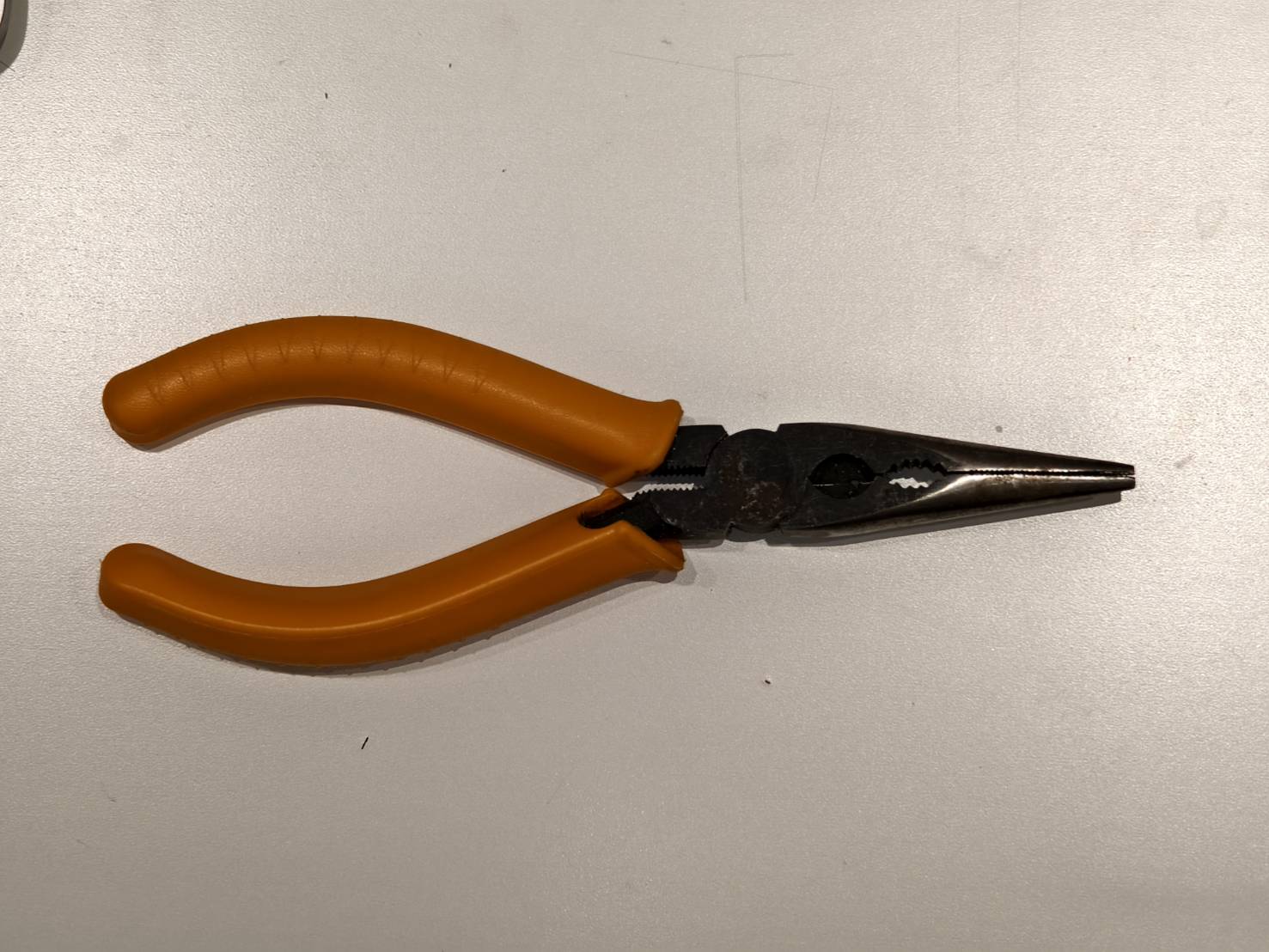

كماشة رفيعة الرأس |
4 |

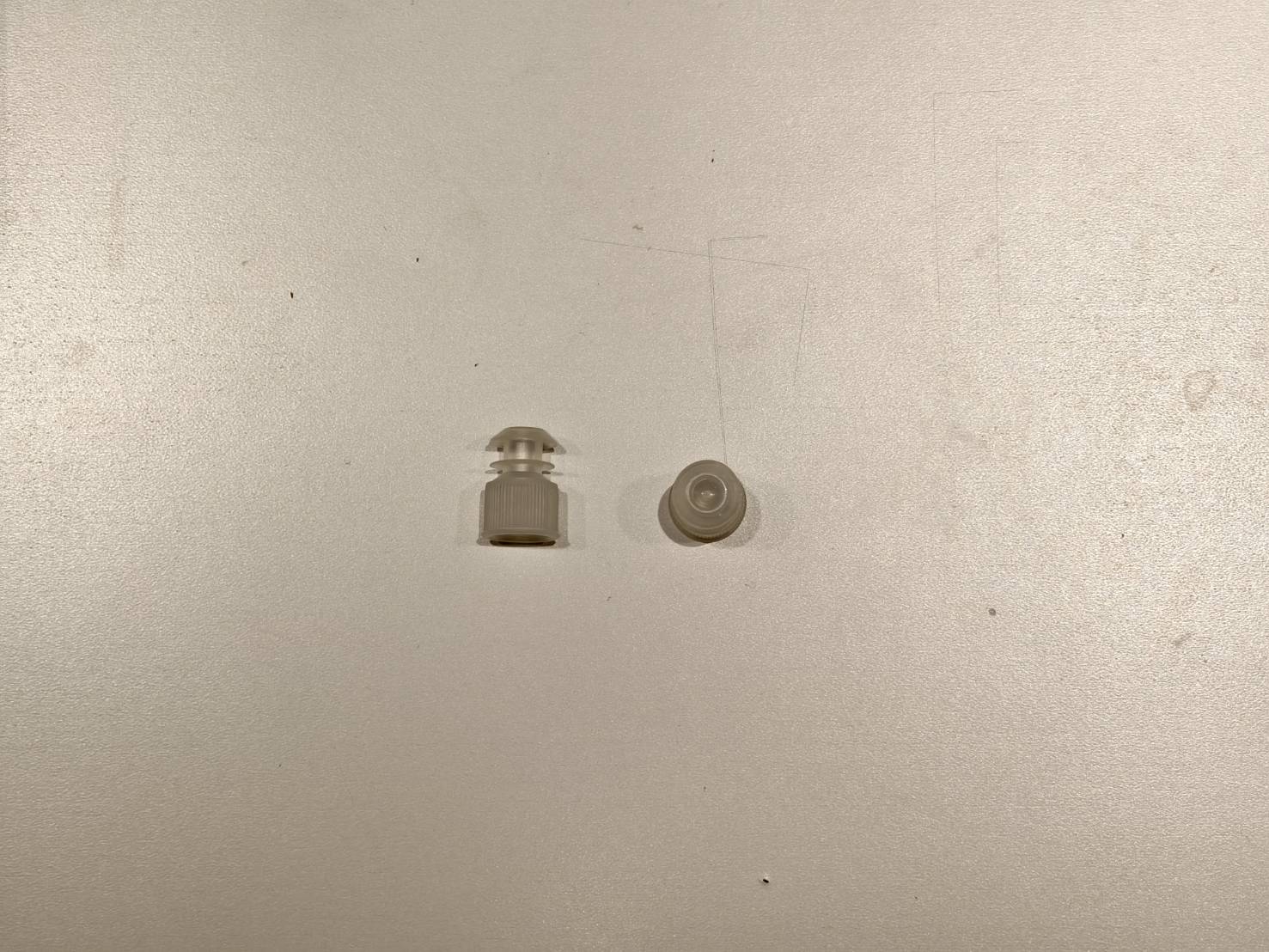

سدادات خرطوم المياه (×2) |
5 |

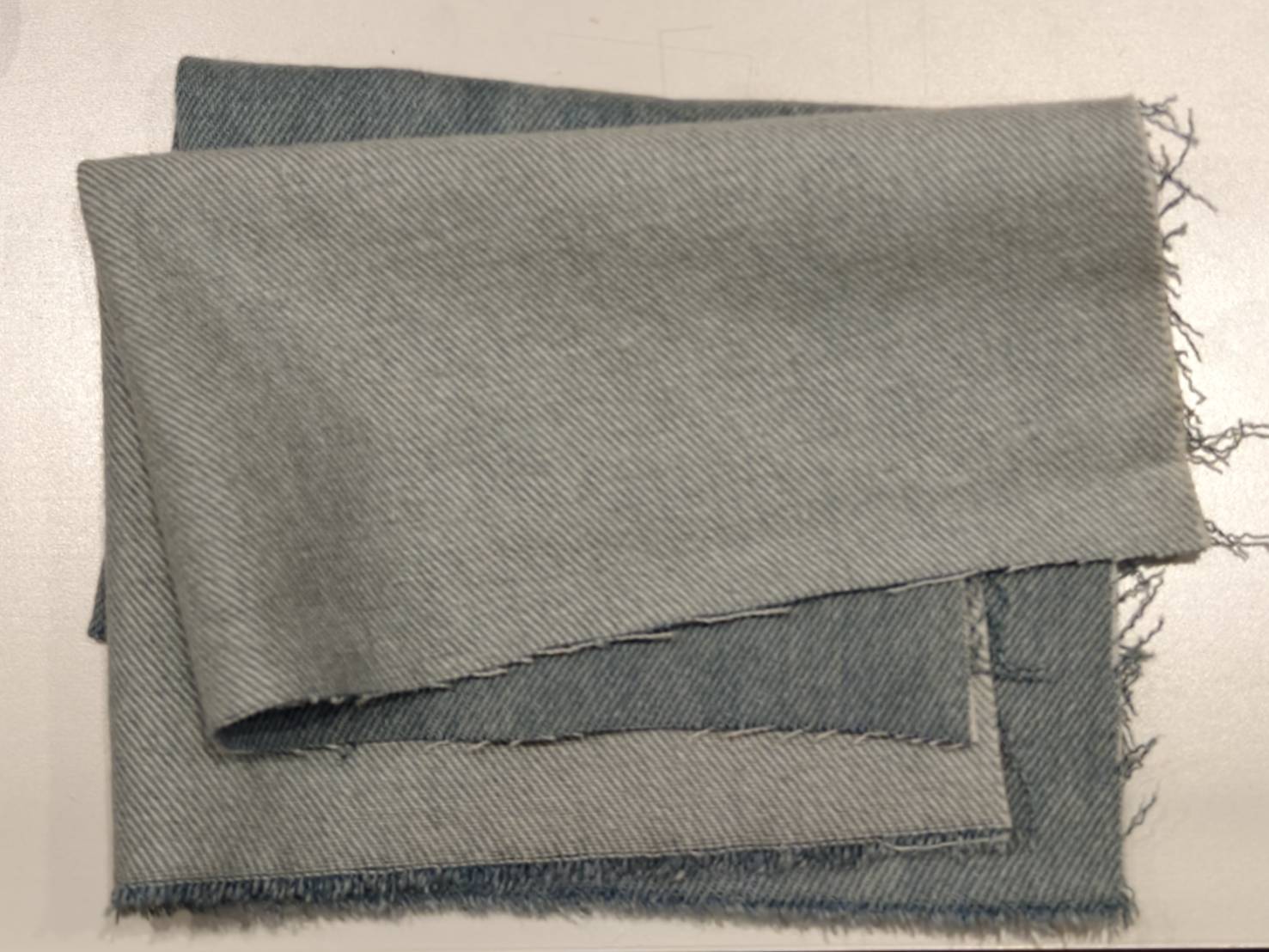

قطعة قماش (×2) أو مناشف ورقية |
6 |

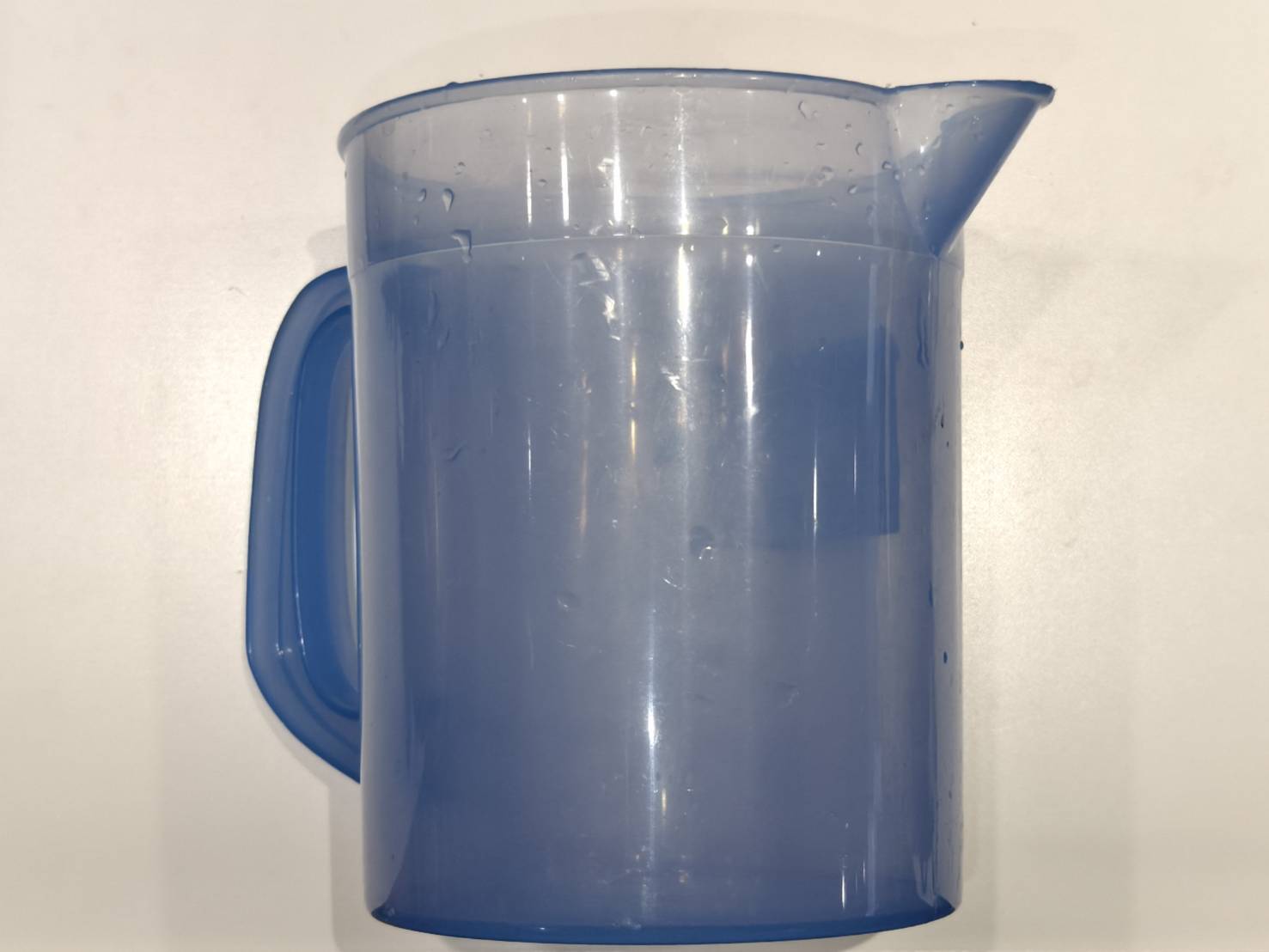

دلو (لتصريف المياه) |
الخطوة 1
قم بإيقاف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2
قم بإزالة الغطاء المعدني الخلفي.
الخطوة 3
قم بإزالة الإسفنج وافصل كابلات أنبوب الليزر ووحدة إمداد الطاقة الخاصة بالليزر.
الخطوة 4
قم بإزالة حوامل أنبوب الليزر.
الخطوة 5
افصل كابل التأريض لأنبوب الليزر.
الخطوة 6
ضع قطع القماش أسفل أنبوب الليزر من كلا الجانبين.
الخطوة 7
قم بإزالة مشبك خرطوم الماء من جانب الضغط العالي.
تأكد من جاهزية سدادة خرطوم الماء بحيث يمكن إدخالها فوراً بعد فصل الخرطوم.
الخطوة 8
قم بإزالة مشبك خرطوم الماء من جانب الضغط المنخفض.
تأكد من جاهزية سدادة خرطوم الماء بحيث يمكن إدخالها فوراً بعد فصل الخرطوم.
الخطوة 9
جهّز دلواً مسبقاً لتصريف الماء من أنبوب الليزر.
يمكن بعد ذلك إزالة أنبوب الليزر وسيتم تصريف الماء.
الخطوة 10
ضع أنبوب الليزر الجديد على الجهاز وقم بتوصيل كابل التأريض بالطرف.
(يجب أن يكون كابل التأريض على نفس جانب الكابل الآخر.)
الخطوة 11
من جانب الضغط العالي، قم بإزالة سدادة الخرطوم وتوصيل خرطوم الماء بأنبوب الليزر.
الخطوة 12
من جانب الضغط المنخفض، قم بإزالة سدادة الخرطوم وتوصيل خرطوم الماء بأنبوب الليزر.
الخطوة 13
ثبّت أنبوب الليزر في مكانه. يُرجى ملاحظة هاتين النقطتين:
- المسافة بين فوهة أنبوب الليزر ومقعد المرآة الأولى يجب أن تكون حوالي 1.5 سم (بعرض إصبع واحد).
- يوجد خرطومان قصيران للماء على جانبي أنبوب الليزر؛ يجب أن يكونا أفقيين.
الخطوة 14
أعد الإسفنج إلى مكانه وقم بتوصيل الكابلات بين أنبوب الليزر ووحدة إمداد الطاقة للليزر.
الخطوة 15

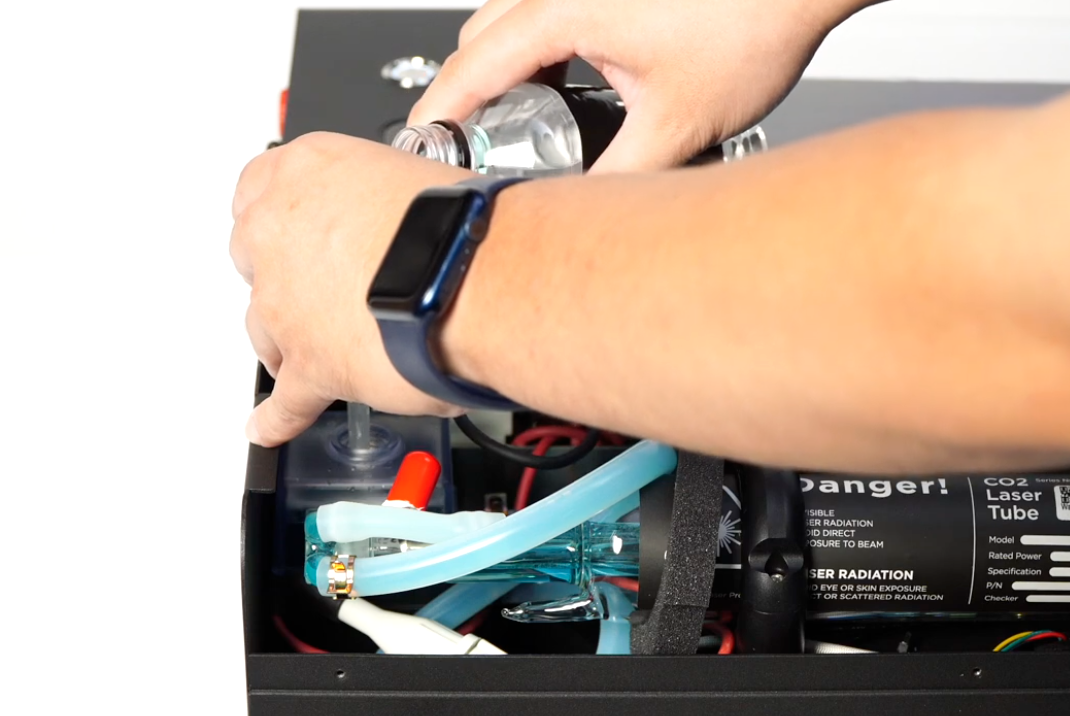

أضف الماء إلى النظام.
[4-8 ملء ماء التبريد]
الخطوة 16
بعد إضافة الماء، يُرجى محاذاة المسار الضوئي.
[4-10 ضبط المسار الضوئي]
