الأدوات
| 1 | مفك براغي تورکس T8 |
الخطوة 1
قم بإزالة الشبكة الشبكية. (إذا لم تتمكن من رفع الرأس، يرجى الاطلاع على الخطوة 3 لرفعه يدوياً.)
الخطوة 2
قم بإيقاف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 3
قم بتدوير القضيب الملولب لخفض رأس الليزر للعثور على المسامير الأربعة.
قم بإزالة المسامير الأربعة.
الخطوة 4
قم بتدوير القضيب الملولب لرفع رأس الليزر، ثم يمكن فصل مجموعة رأس الليزر.
(تأكد من عدم سقوط المنزلق الخطي. في حالة السقوط، أعده إلى مكانه.)
الخطوة 5
قم بإزالة المسامير الثلاثة لفصل لوحة المحور Z، ثم يمكن إيجاد المسبار.
الخطوة 6

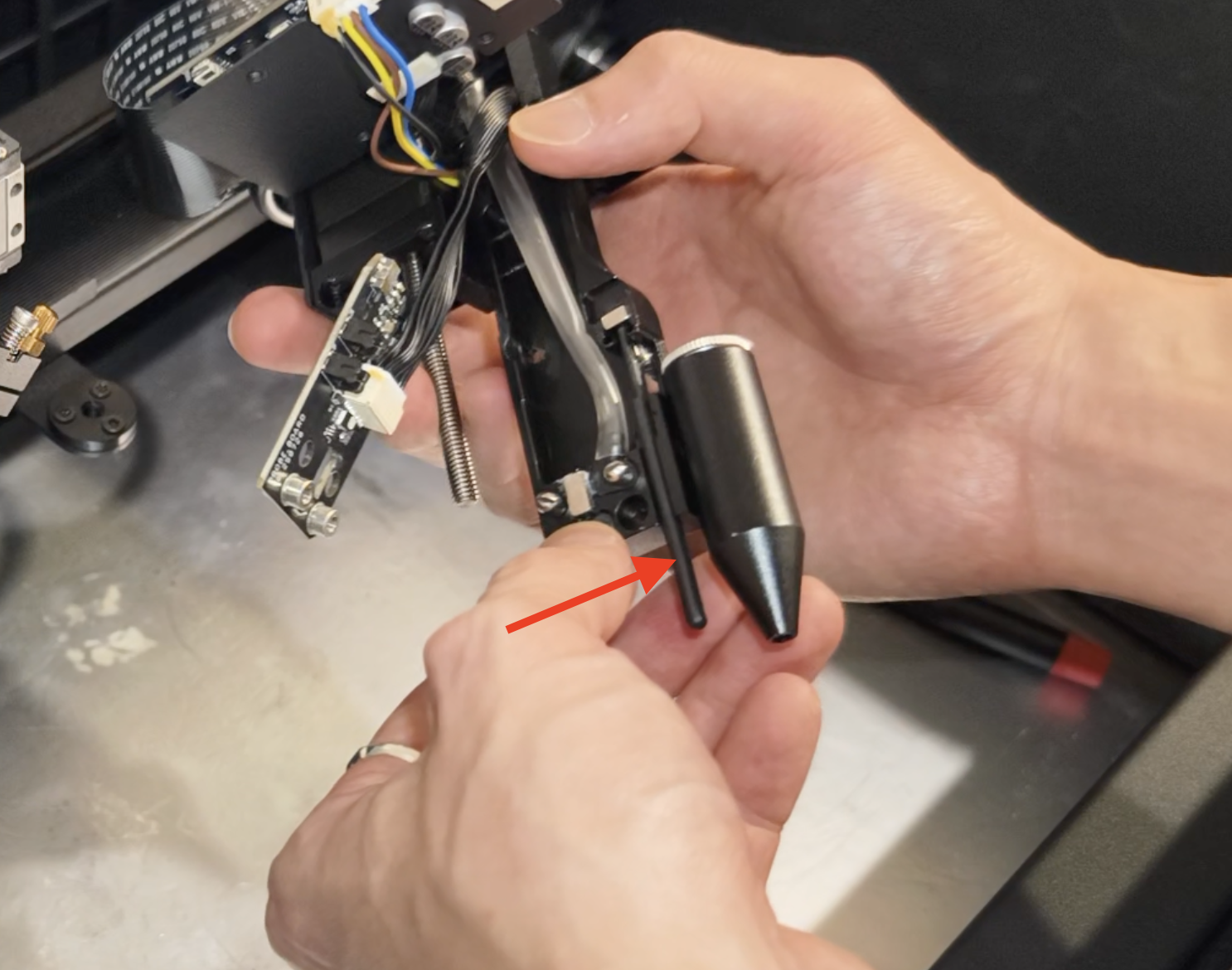

قم بإزالة المسبار القديم وتركيب المسبار الجديد.
تأكد من أن مسبار التركيز والمغناطيس في الموضع الصحيح.
يجب أن يتجاذب مسبار التركيز والمغناطيس، وهذا هو الموضع الصحيح.
مثال صحيح |
مثال خاطئ |
الخطوة 7
قم بتثبيت لوحة المحور Z مع مجموعة رأس الليزر.
الخطوة 8
قم بتركيب مجموعة رأس الليزر باستخدام القضيب الملولب وثبّت مجموعة رأس الليزر مع المنزلق الخطي باستخدام البراغي الأربعة.
#END
