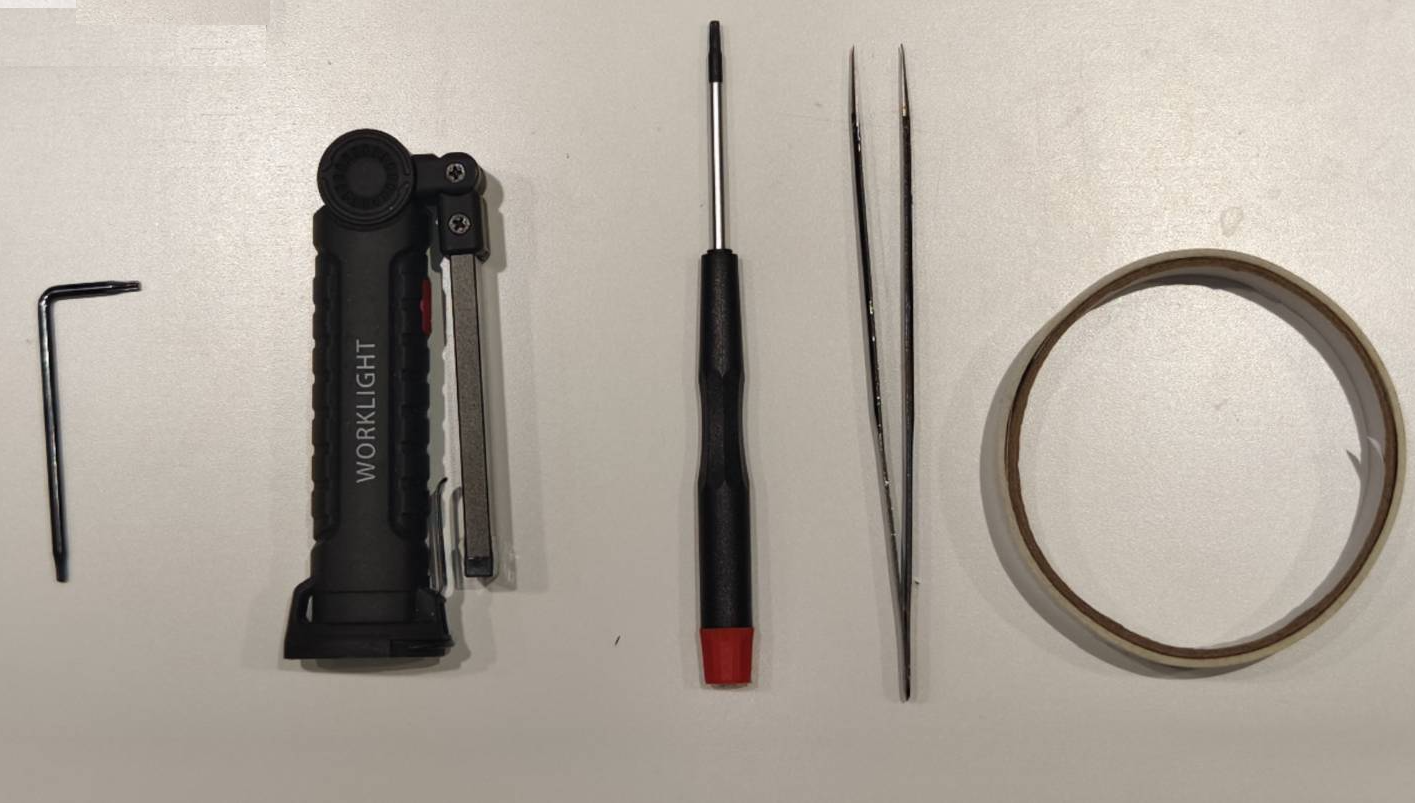

الأدوات
| 1 | مفتاح ألن Torx T8 على شكل حرف L |
| 2 | مصباح يدوي |
| 3 | مفك براغي Torx T8 |
| 4 | ملقط |
| 5 | شريط لاصق مزدوج الوجه |
الخطوة 1
أوقف تشغيل الجهاز، وافصل كابل الطاقة.
الخطوة 2
قم بإزالة براغي لوحة المحور X. (برغي Torx T8 × 3 قطع)
الخطوة 3
افصل كابل الـ 28 سنًا وكابل الكاميرا.
(يُرجى ملاحظة أن هناك كابلين يجب فصلهما. قد يتم فصلهما معًا في حال استخدام قوة زائدة، لكن هذا مقبول.)
الخطوة 4
افصل كابل FPC من لوحة المحور X. يمكن بعد ذلك إزالة لوحة المحور X بالكامل.
الخطوة 5
افصل خرطوم الهواء من أعلى رأس الليزر.
الخطوة 6
قم بإزالة البراغي الأربعة هذه.
الخطوة 7
افصل كابل محرك المحور Z (4 سنون).
الخطوة 8
افصل كابل الكاميرا (الكابل المسطح الذهبي الصغير). لاحظ أنه يجب فتح قفل فتحة الكابل.
الخطوة 9
افصل الكابل المسطح ذو 34 سنًا للمحور X. لاحظ أنه يجب فتح قفل فتحة الكابل.
الخطوة 10
أزل الكابل بالكامل من الجهاز. (يوجد شريط لاصق أسفل الكابل.)
الخطوة 11

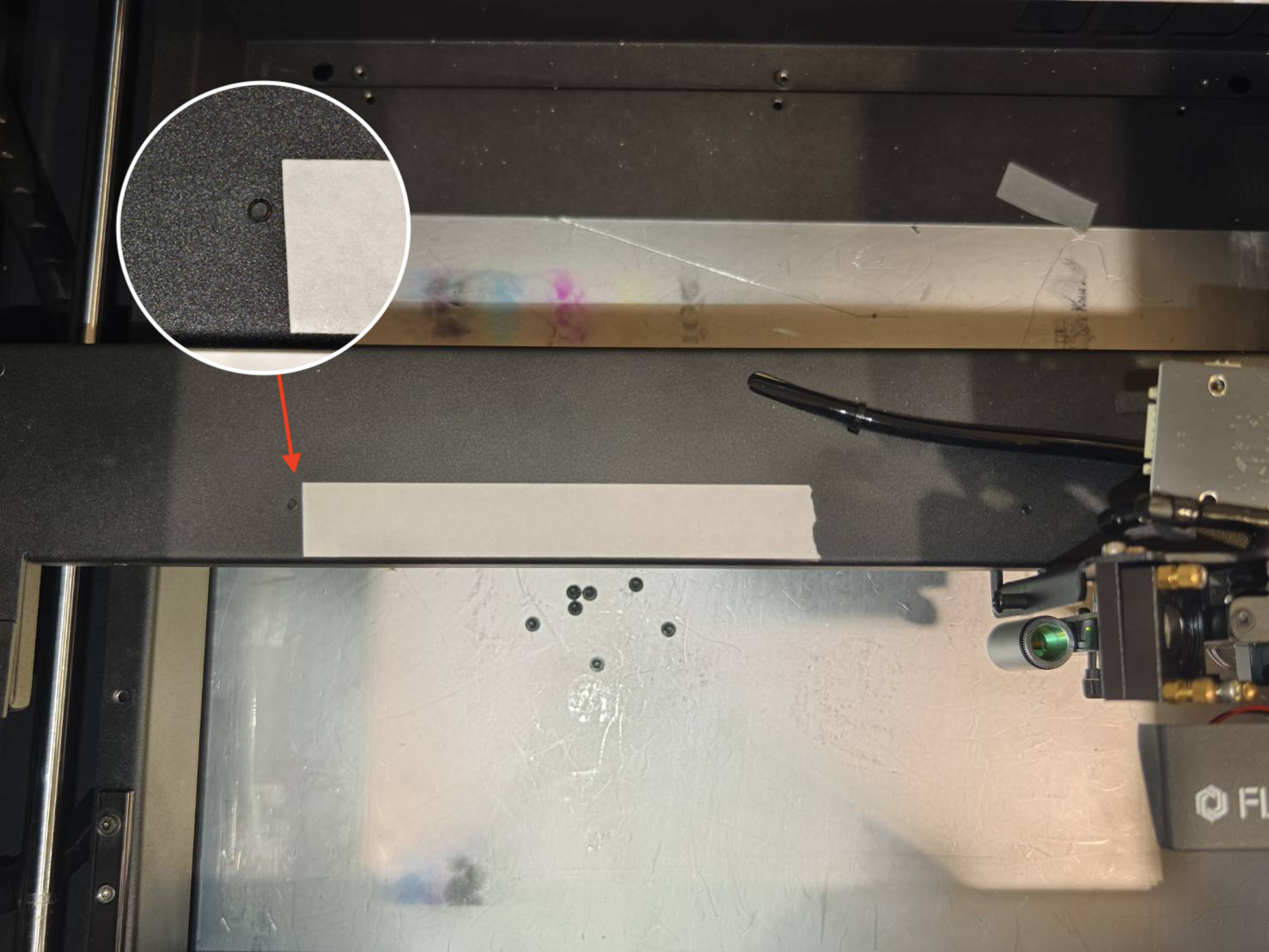

جهّز شريطًا لاصقًا مزدوج الوجه بطول 15 سم وألصقه على سطح المحور X، بالقرب من فتحة المسمار اليسرى، كما هو موضح في الفيديو.
الخطوة 12

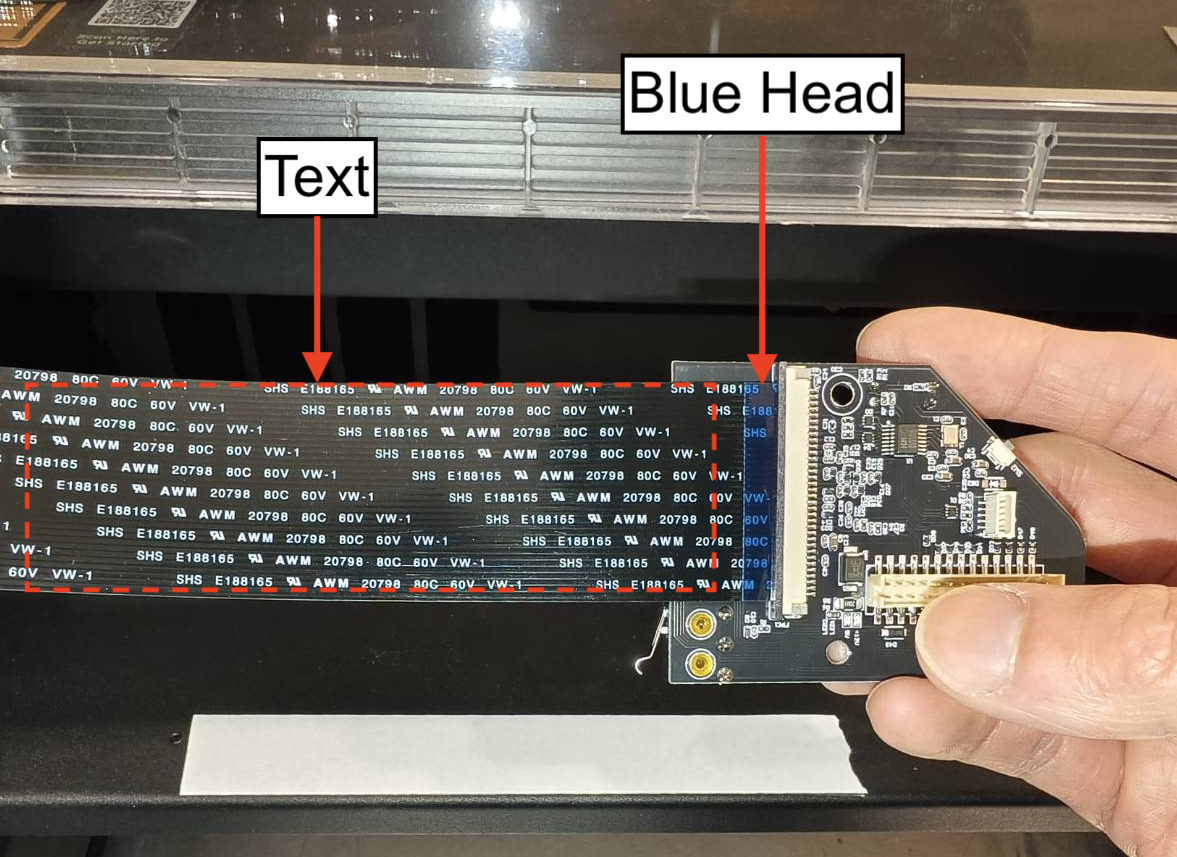

وصّل الكابل الجديد ذو 34 سنًا بلوحة المحور X.
تأكد من أن جانب الرأس الأزرق الذي يحتوي على النص هو الجانب الذي سيتم إدخاله في لوحة المحور X.
الخطوة 13
وصّل الكابل ذو 28 سنًا وكابل الكاميرا بلوحة المحور X.
(يرجى التأكد من أن الكابل ذو 28 سنًا متصل بإحكام في لوحة المحور X.)
الخطوة 14
اربط البراغي T8 الثلاثة لتثبيت لوحة المحور X.
الخطوة 15
ألصق الشريط اللاصق مزدوج الوجه. ضع الكابل ببطء وبشكل طبيعي على الشريط كما هو موضح في الفيديو.
(لا يلزم شد الكابل بإحكام أثناء وضعه على الشريط.)
الخطوة 16

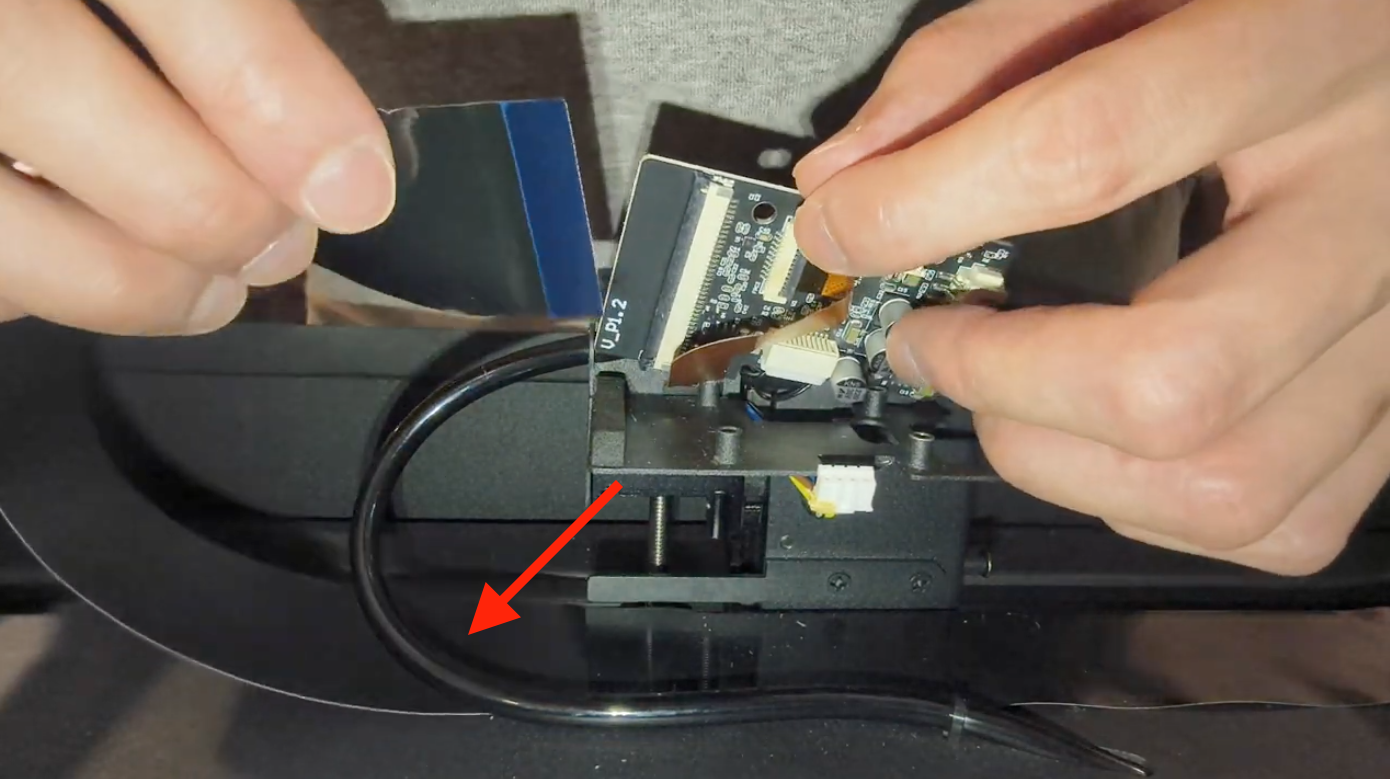

أدخل الكابل المسطح ذو 34 سنًا للمحور X. تأكد من إغلاق قفل فتحة الكابل بإحكام.
قبل إدخال الكابل، تأكد من أن خرطوم الهواء فوق الكابل كما هو موضح في الفيديو.
الخطوة 17
أدخل كابل الكاميرا (الكابل المسطح الذهبي الصغير). تأكد من إغلاق قفل فتحة الكابل بإحكام.
الخطوة 18
قم بتوصيل كابل محرك المحور Z (ذو 4 سنون) باللوحة.
الخطوة 19
ثبّت اللوحة باستخدام البراغي الأربعة من نوع T8 تورکس.
الخطوة 20
أعد توصيل خرطوم الهواء برأس الليزر.
الخطوة 21 (اختياري)
إذا لم يكن خرطوم الهواء فوق الكابل، فإليك طريقة لتغيير موضع خرطوم الهواء.
ومع ذلك، الجزء الصعب هو توصيل الأنبوب على شكل حرف L بخرطوم الهواء المقطوع؛ سيستغرق ذلك بعض الوقت.
(يرجى استخدام سرعة 2x ~ 4x.)
#END
