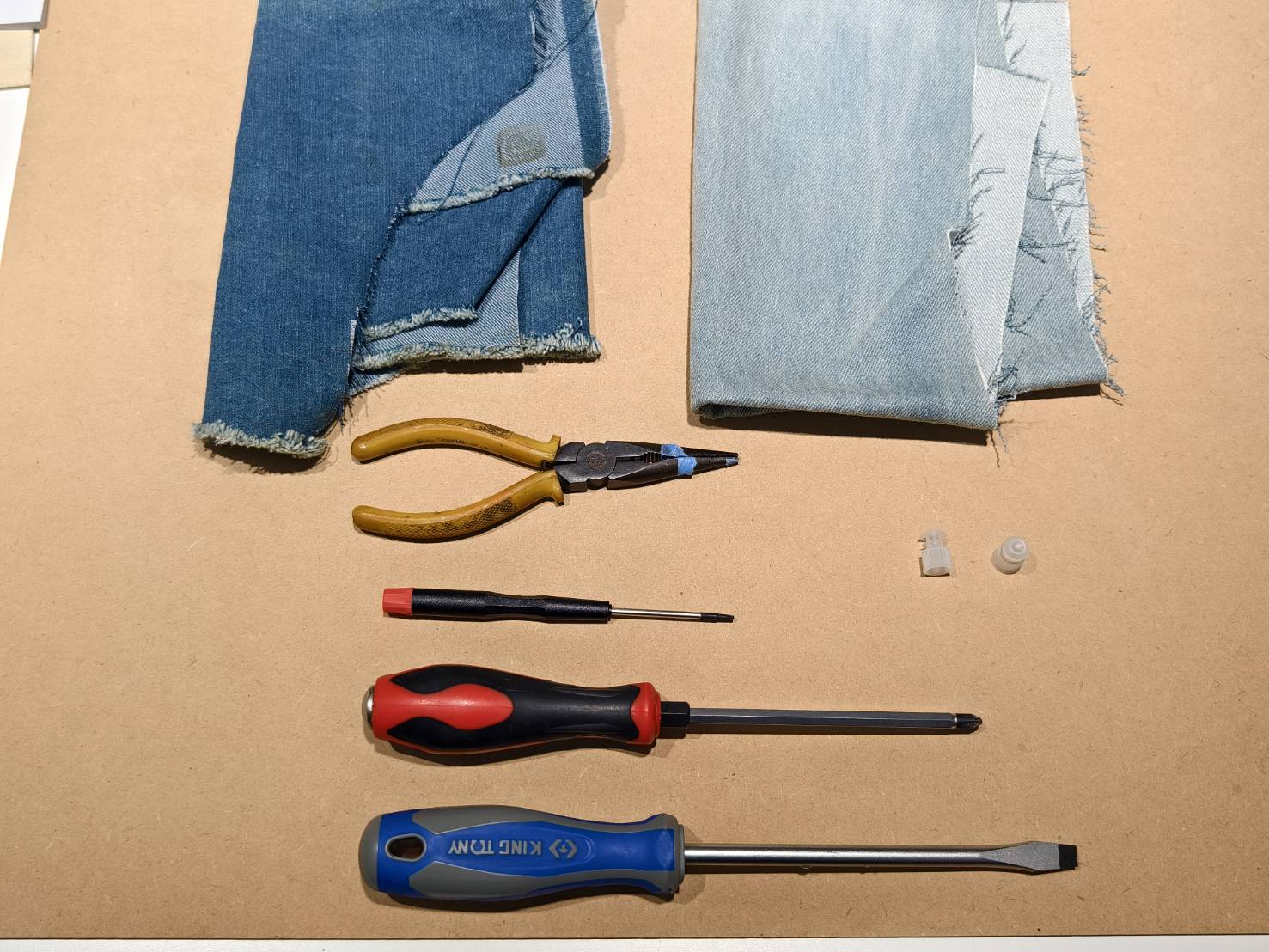

الأدوات
| 1 | قطع قماش (x2) |
| 2 | كماشة رفيعة الرأس |
| 3 | مفك براغي تورکس T8 |
| 4 | مفك براغي فيليبس |
| 5 | مفك براغي مسطح الرأس |
| 6 | سدادات خرطوم الماء (x2) |
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2
قم بإزالة الغطاء المعدني الأمامي. (براغي تورکس T8 * 10 قطع)
الخطوة 3
قم بإزالة الغطاء المعدني الخلفي.
الخطوة 4
افصل الكابلات من وحدة إمداد الطاقة للليزر (PSU).
الخطوة 5
قم بإزالة البراغي الأربعة من وحدة إمداد الطاقة للليزر.
الخطوة 6
قم بإزالة وحدة إمداد الطاقة للليزر وضعها جانباً مؤقتاً.
(كابل وحدة إمداد الطاقة لا يزال متصلاً بأنبوب الليزر في الوقت الحالي.)
الخطوة 7
-
قم بفك مضخة المياه من إطار الجهاز.
-
قم بإزالة كابل مضخة المياه من اللوحة الأم.
الخطوة 8
ضع قطع القماش حول اللوحة الأم والأسلاك داخل الجهاز.
يرجى الرجوع إلى الفيديو.
الخطوة 9
قم بإزالة المشابك المعدنية من خراطيم المياه.
الخطوة 10

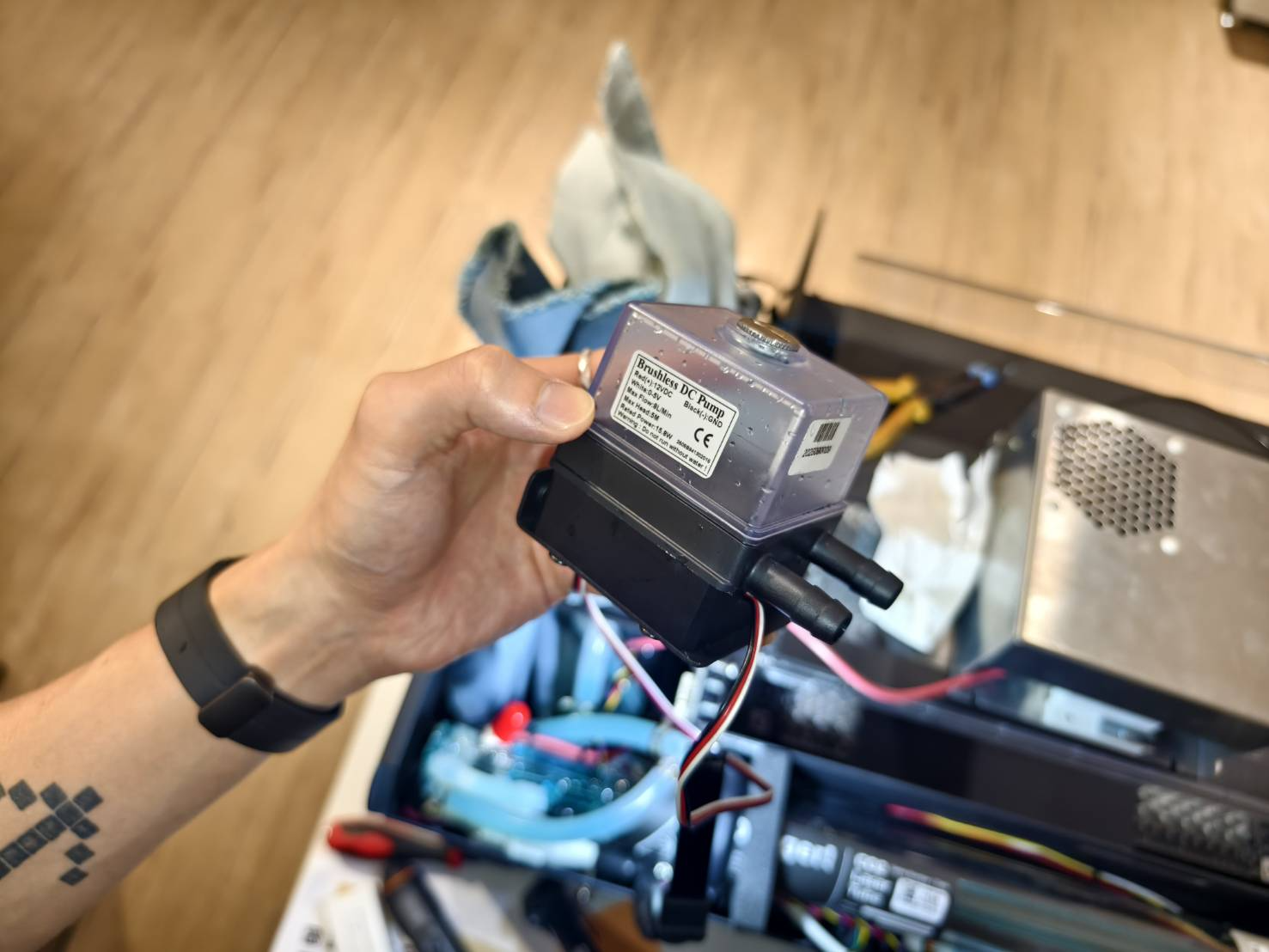

افصل مضخة المياه عن خراطيم المياه، وبعدها يمكن إزالة المضخة من النظام.
يرجى التأكد من تجهيز سدادات الخراطيم مسبقاً، حيث أنه عند فصل المضخة من المحتمل أن يتسرب الماء. يُنصح باستخدام السدادات فوراً.
(تُستخدم المناديل الورقية لمنع تلف خرطوم المياه بواسطة الكماشة.)
الخطوة 11

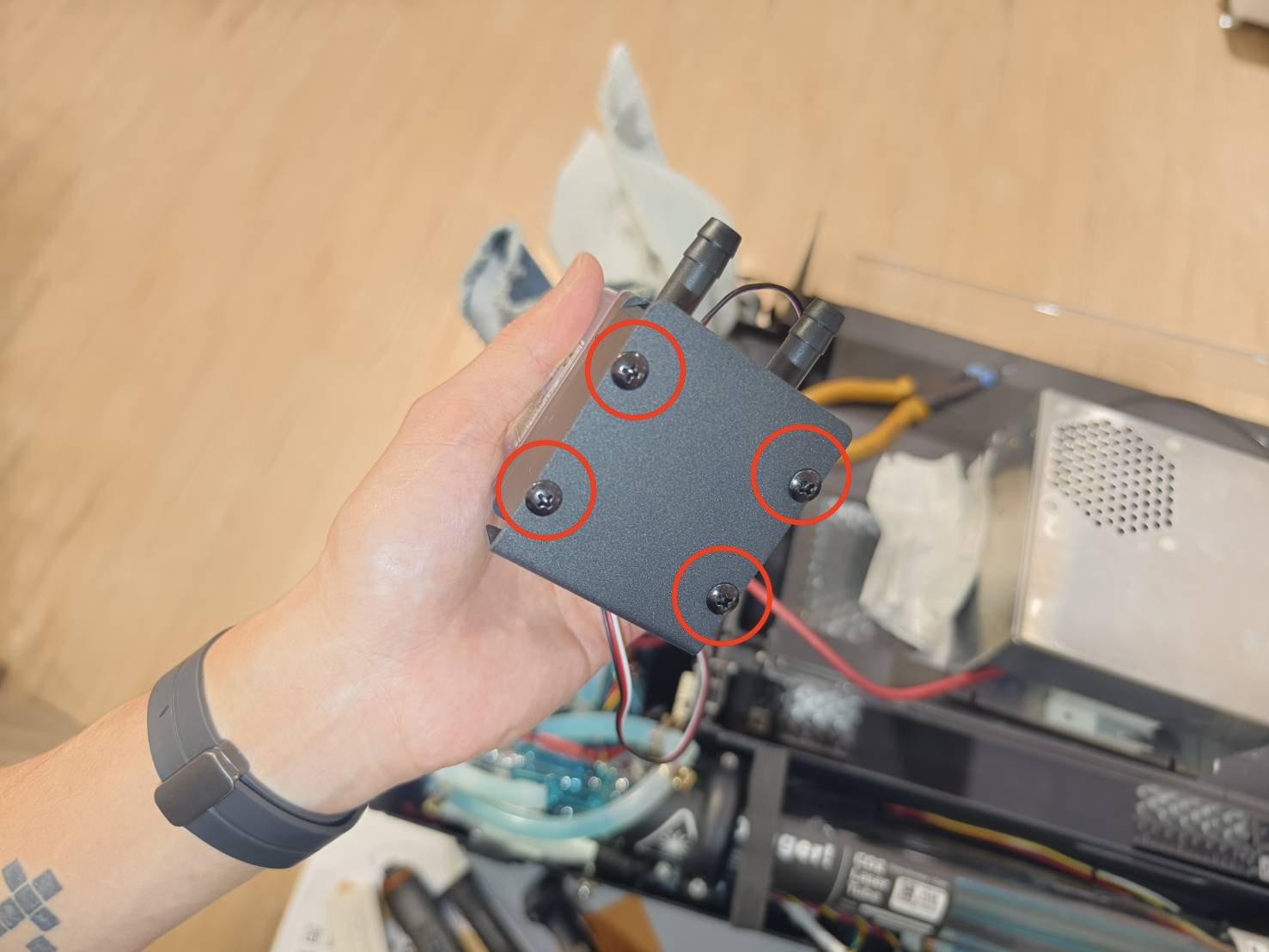

- قم بتصريف المياه من المضخة.

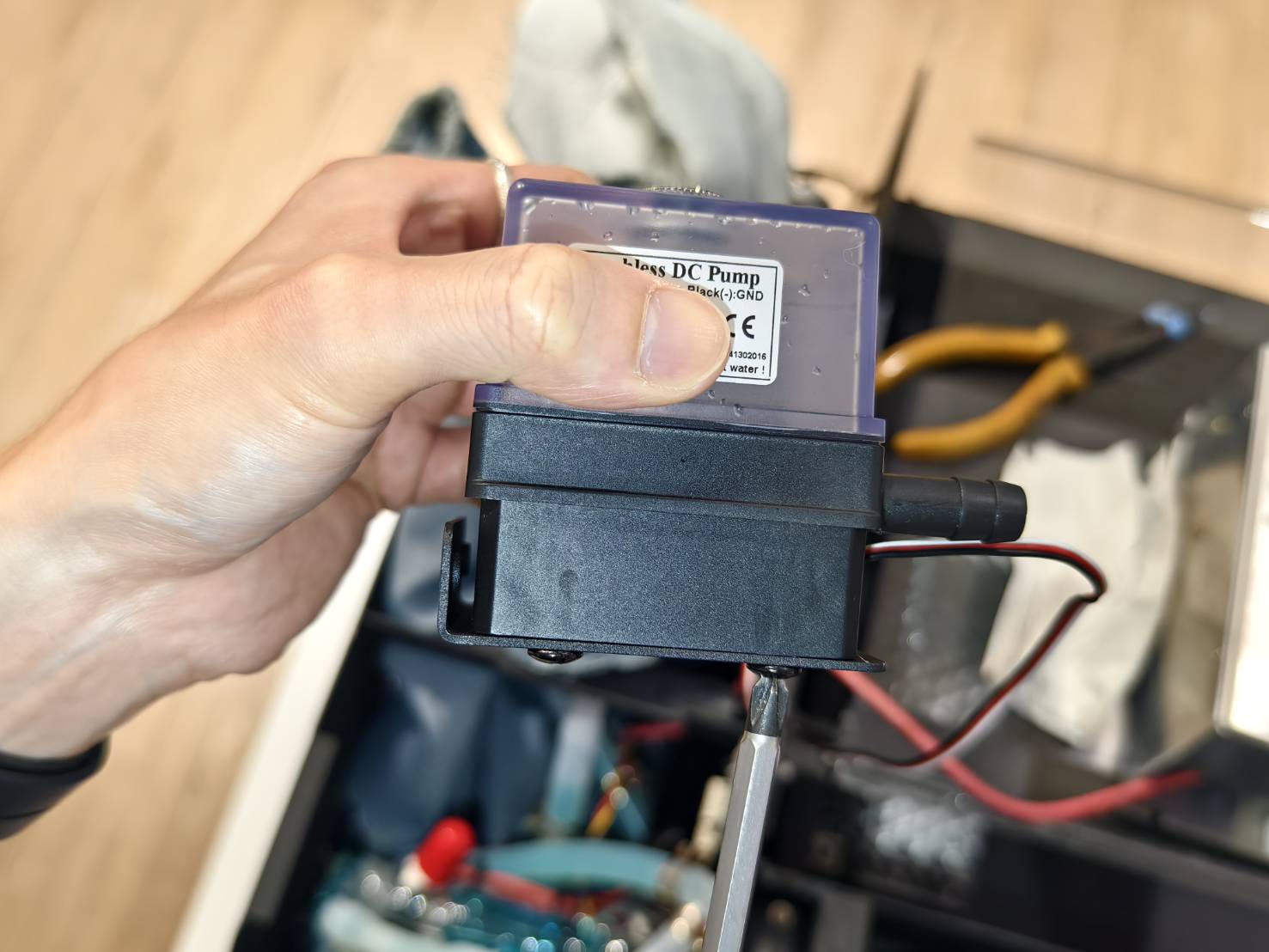

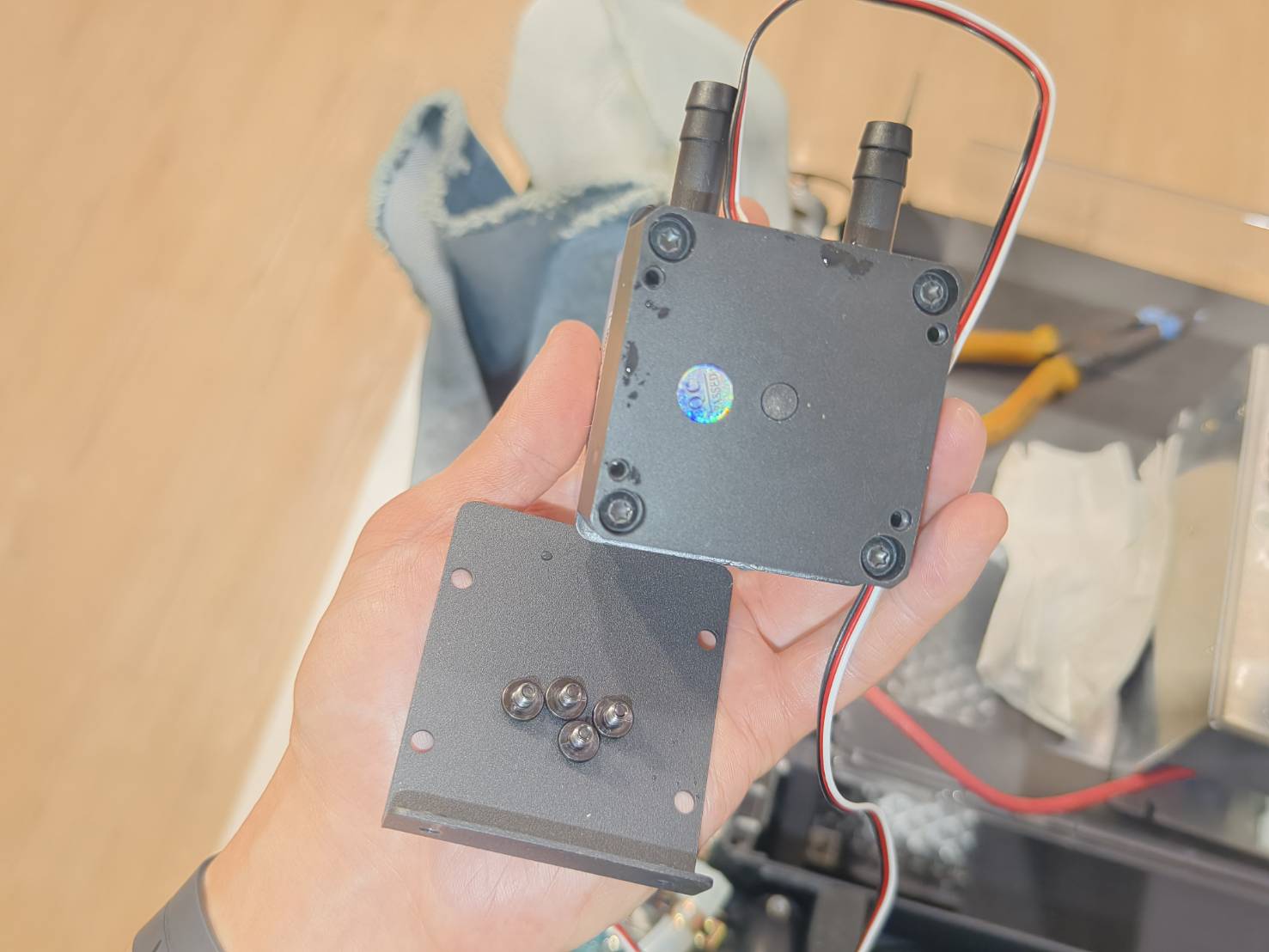

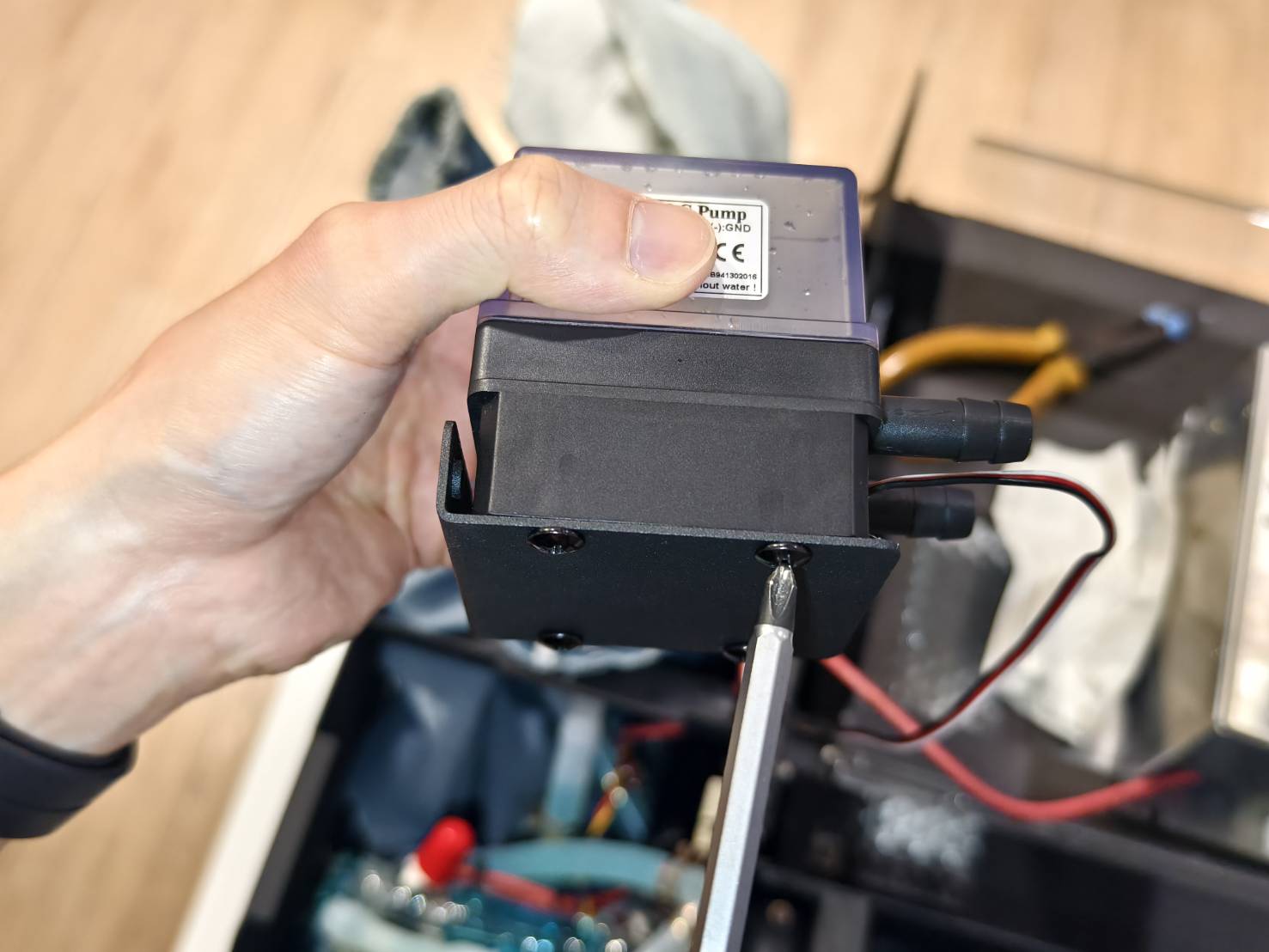

- قم بإزالة القاعدة من المضخة.
الخطوة 12

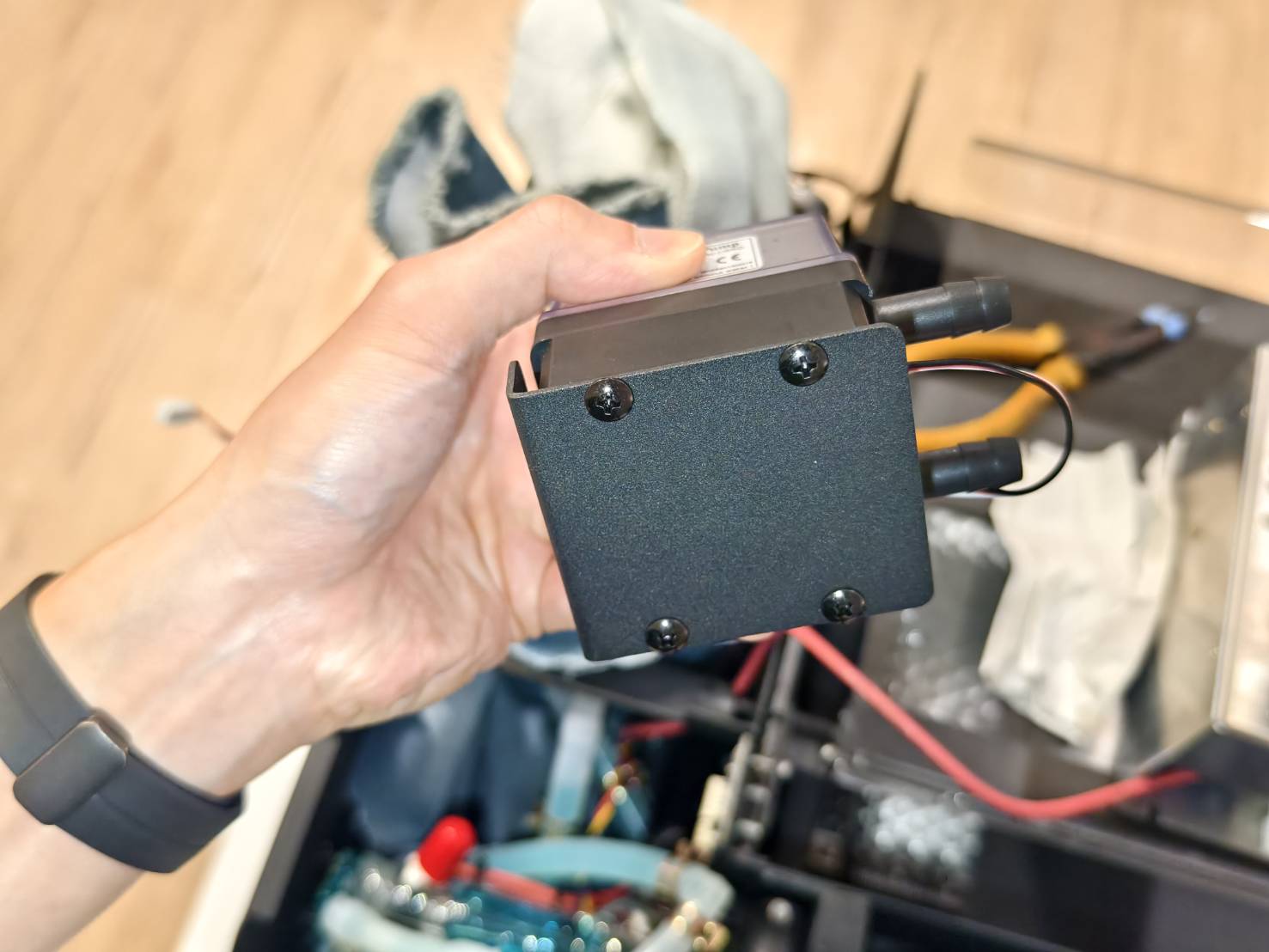

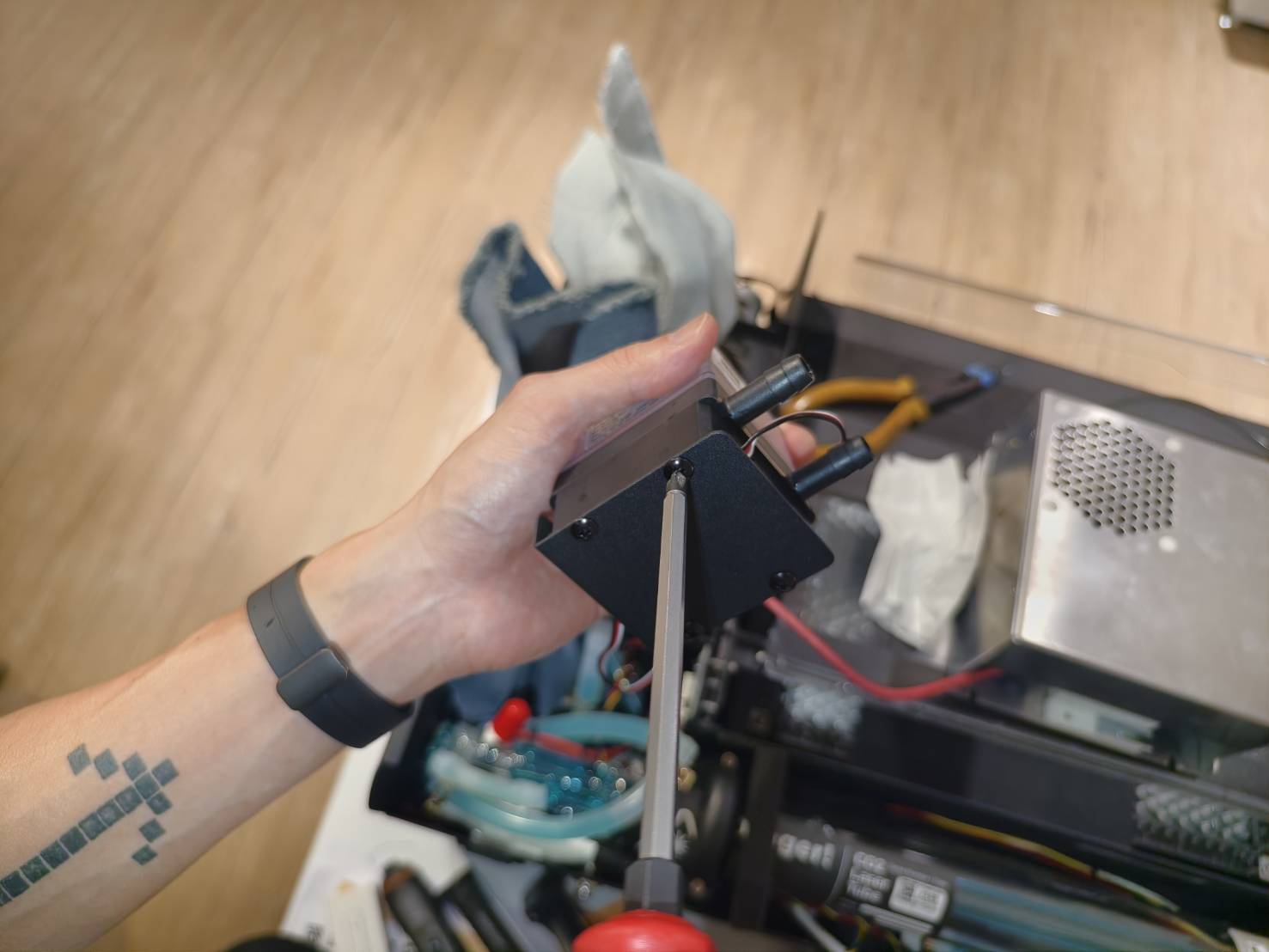

أعد تركيب القاعدة على مضخة المياه الجديدة .
الخطوة 13
-
قم بتوصيل خراطيم المياه بمضخة المياه الجديدة.
-
إذا وجدت أن خرطوم المياه منثنياً كما في الفيديو، حاول لف الخرطوم لفرده.
الخطوة 14
-
أزل القطع القماشية وثبّت مضخة المياه على الإطار بالمسامير.
-
قم بتوصيل كابل المضخة باللوحة الرئيسية.
الخطوة 15
ضع وحدة تزويد طاقة الليزر (PSU) في موضعها.
الخطوة 16
ثبّت وحدة تزويد الطاقة (PSU) بالمسامير الأربعة.
الخطوة 17
قم بتوصيل الكابلات بوحدة تزويد طاقة الليزر (PSU).
الخطوة 18
قم بتوصيل كابل Type-C باللوحة الرئيسية. تأكد من أن النقطة البيضاء على الكابل متجهة للأسفل.
الخطوة 19
أعد تركيب الغطاء المعدني الأمامي. تأكد من أن النقطة البيضاء على كابل Type-C متجهة للأعلى، كما هو موضح في الفيديو.
الخطوة 20

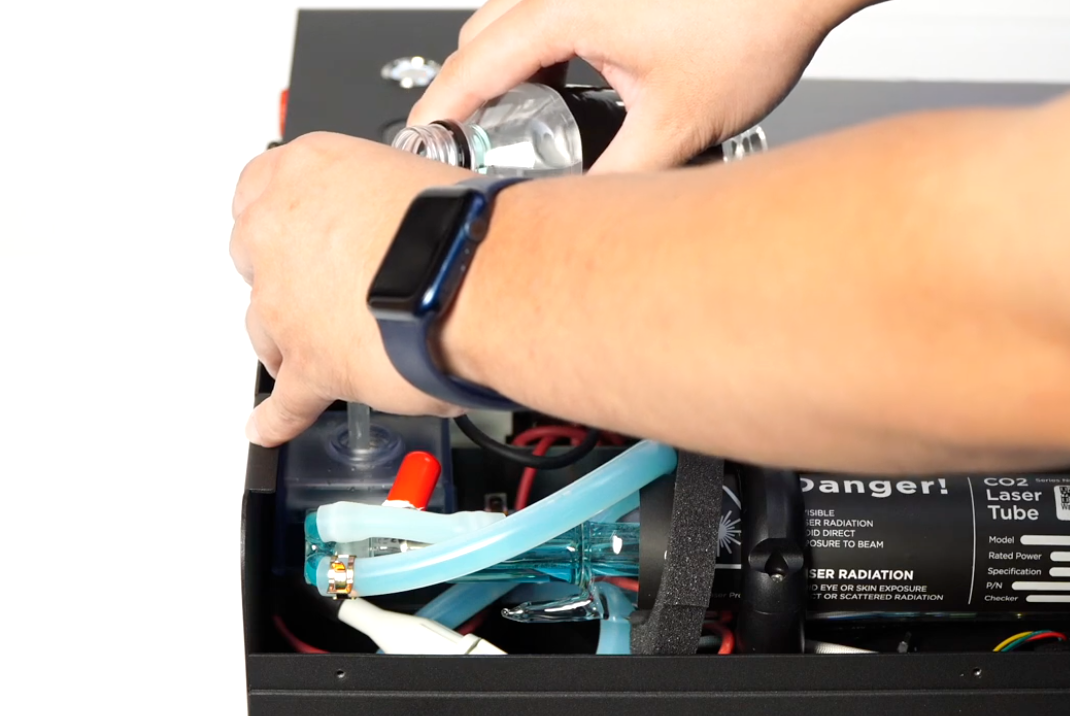

أضف الماء إلى النظام.
[4-8 Cooling Water Replacement]
#END
