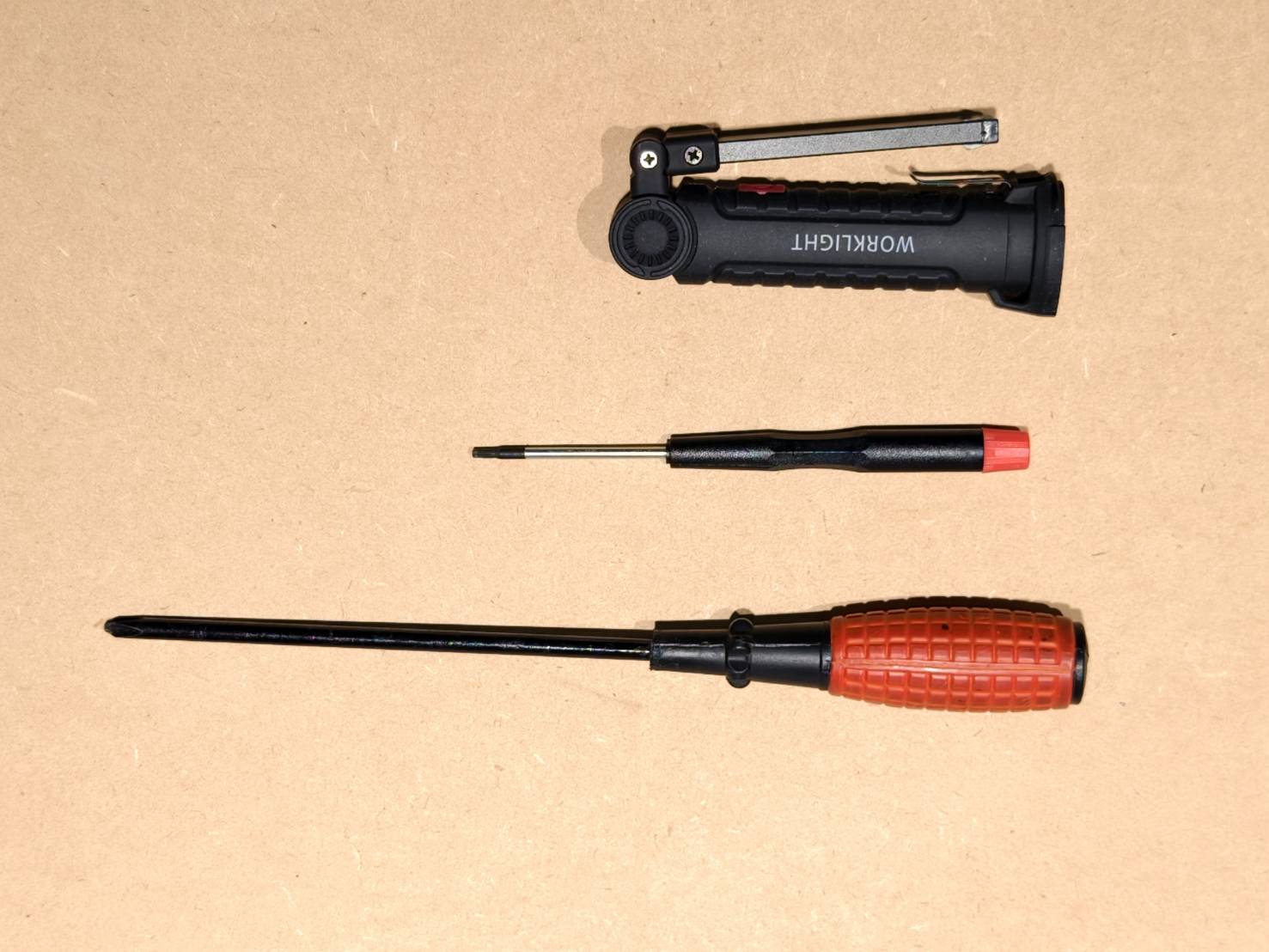

الأدوات
| 1 | مفك براغي فيليبس طويل |
| 2 | مفك براغي توركس T8 |
| 3 | مصباح يدوي (اختياري) |
الخطوة 1
أطفئ الجهاز وافصل كابل الطاقة.
الخطوة 2
انزع الغطاء المعدني الأمامي. (براغي توركس T8 × 10 قطع)
الخطوة 3
انزع الغطاء المعدني الخلفي.
الخطوة 4
افصل الكابلات من وحدة تزويد الطاقة للليزر.
الخطوة 5
- انزع البراغي الأربعة من وحدة تزويد الطاقة للليزر.
الخطوة 6
انزع وحدة تزويد الطاقة للليزر وضعها جانباً مؤقتاً.
(كابل وحدة تزويد الطاقة لا يزال متصلاً بأنبوب الليزر حالياً.)
الخطوة 7

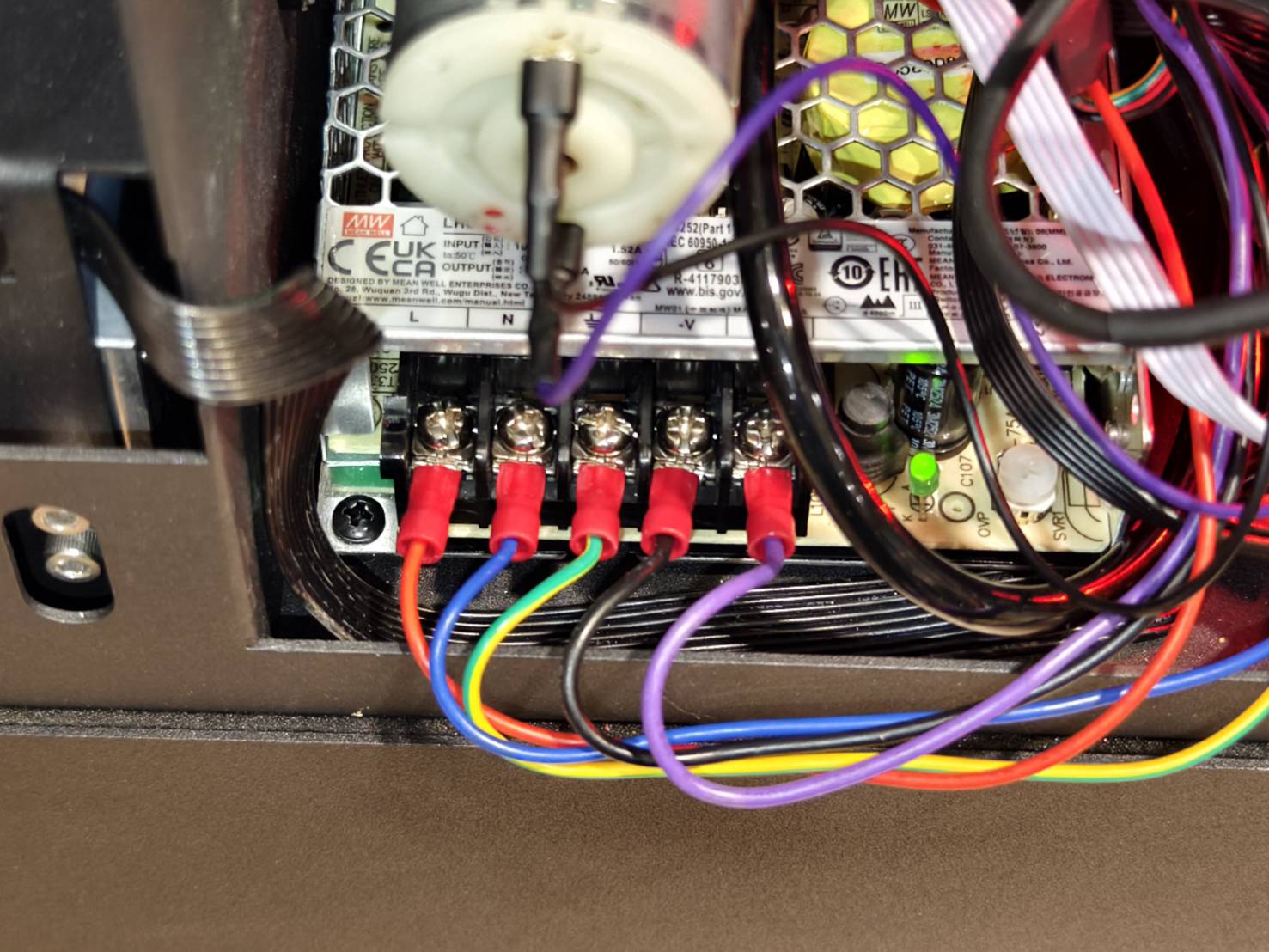

التقط صورة للأسلاك المتصلة بوحدة إمداد الطاقة 12V.
الغرض من ذلك هو الاحتياط في حالة نسيان مواضع توصيل الأسلاك.
الخطوة 8
افصل الأسلاك عن وحدة إمداد الطاقة 12V باستخدام مفك البراغي.
الخطوة 9
يوجد برغيان يثبتان وحدة إمداد الطاقة 12V. قم بإزالة البرغيين حتى يتسنى إزالة وحدة إمداد الطاقة 12V.
أحدهما في الجانب الأمامي الأيسر، والآخر في الجانب الخلفي الأيمن.
- قم بإزالة البرغي الموجود على الجانب الأيسر من وحدة إمداد الطاقة 12V.
- قم بفك البرغي الموجود على الجانب الأيمن، والذي يكون مثبتاً مع سلك التأريض.
(لا يلزم إزالة البرغي. الفك كافٍ.)
الخطوة 10
قم بتركيب وحدة إمداد الطاقة 12V الجديدة.
الخطوة 11
قم بتوصيل الأسلاك على وحدة إمداد الطاقة 12V.
الخطوة 12
ضع وحدة إمداد طاقة الليزر في موضعها.
الخطوة 13
ثبت وحدة إمداد الطاقة بالبراغي الأربعة.
الخطوة 14
قم بتوصيل الكابلات بوحدة تغذية الطاقة الخاصة بالليزر.
الخطوة 15
قم بتوصيل كابل Type-C باللوحة الرئيسية. تأكد من أن النقطة البيضاء الموجودة على الكابل متجهة نحو الأسفل.
الخطوة 16
أعد تركيب الغطاء المعدني الخلفي.
الخطوة 17
أعد تركيب الغطاء المعدني الأمامي. تأكد من أن النقطة البيضاء الخاصة بكابل Type-C متجهة نحو الأعلى، كما هو موضح في الفيديو.
#END
