#913 كشف تدفق الهواء غير الطبيعي

FLUX Support Team
  • محدَّث

الأسباب المحتملة:

  1. خلل في النظام (قم بتحديث البرنامج الثابت، أو استعادة إعدادات المصنع، أو إعادة تحميل بطاقة SD).
  2. أنبوب الهواء مثني أو تالف.
  3. الوصلة الشفافة على شكل حرف T (وصلة T) على المستشعر مثنية أو تالفة.
  4. فشل اللوحة الرئيسية.
  5. فشل لوحة محول مضخة الهواء.
  6. مضخة الهواء ضعيفة جداً.
  7. مضخة الهواء قوية جداً (احتمالية منخفضة).

الخطوة 1

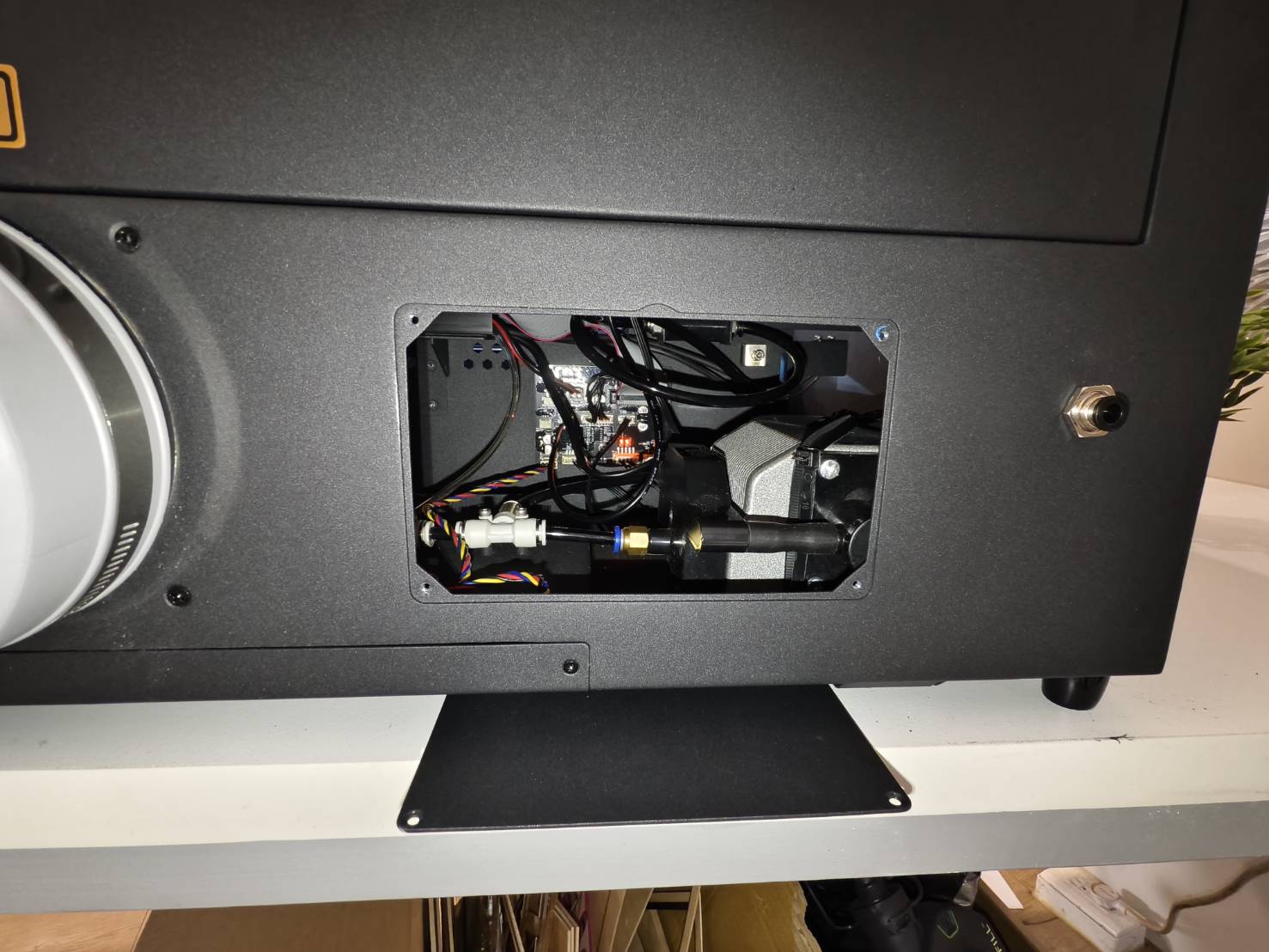

  • استبدل فلتر مضخة الهواء على جانب الجهاز.IMG20250508171210.jpg

  • تأكد من أن صمام الهواء في وضع OPEN.

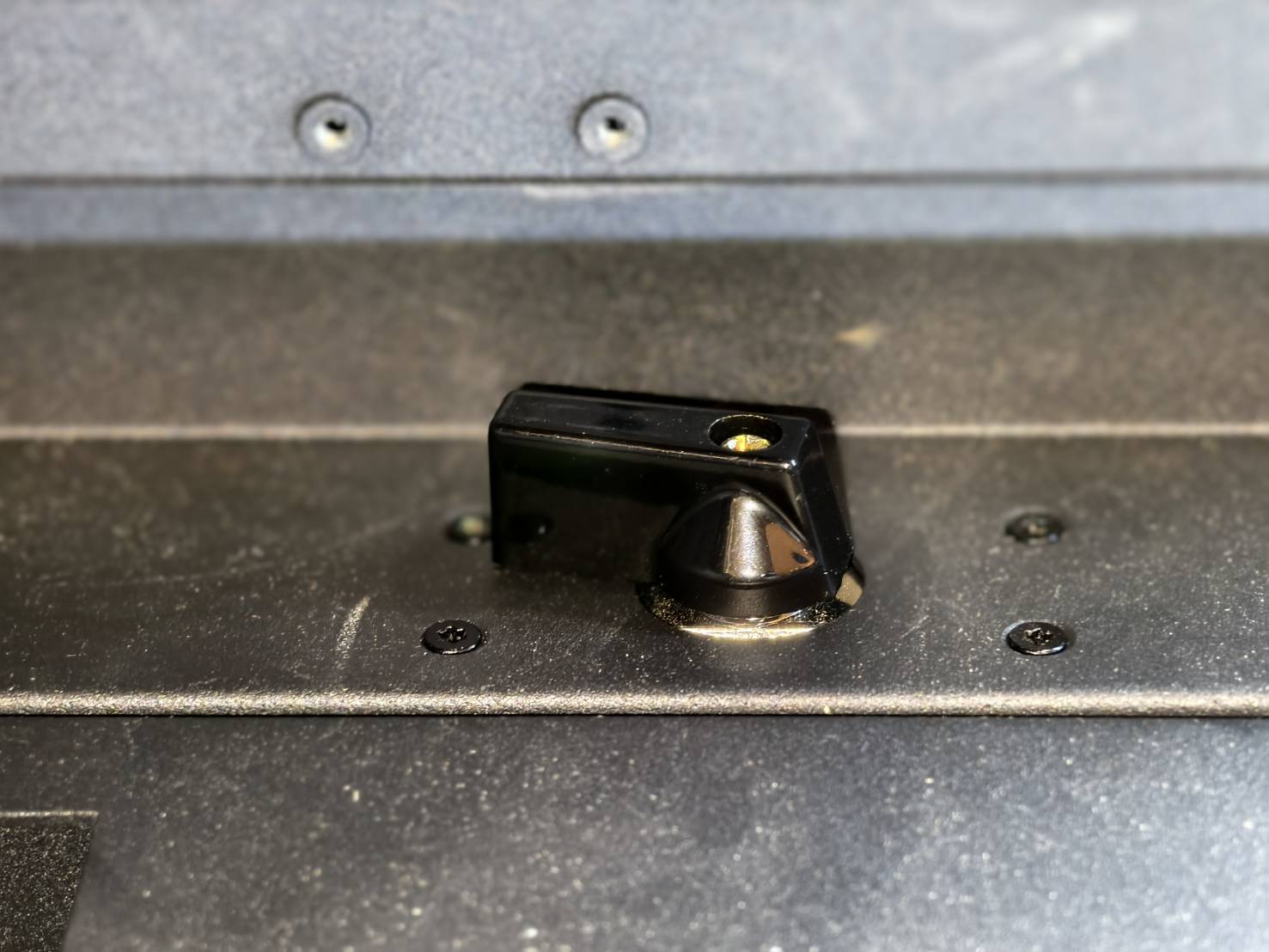

    مفتوح

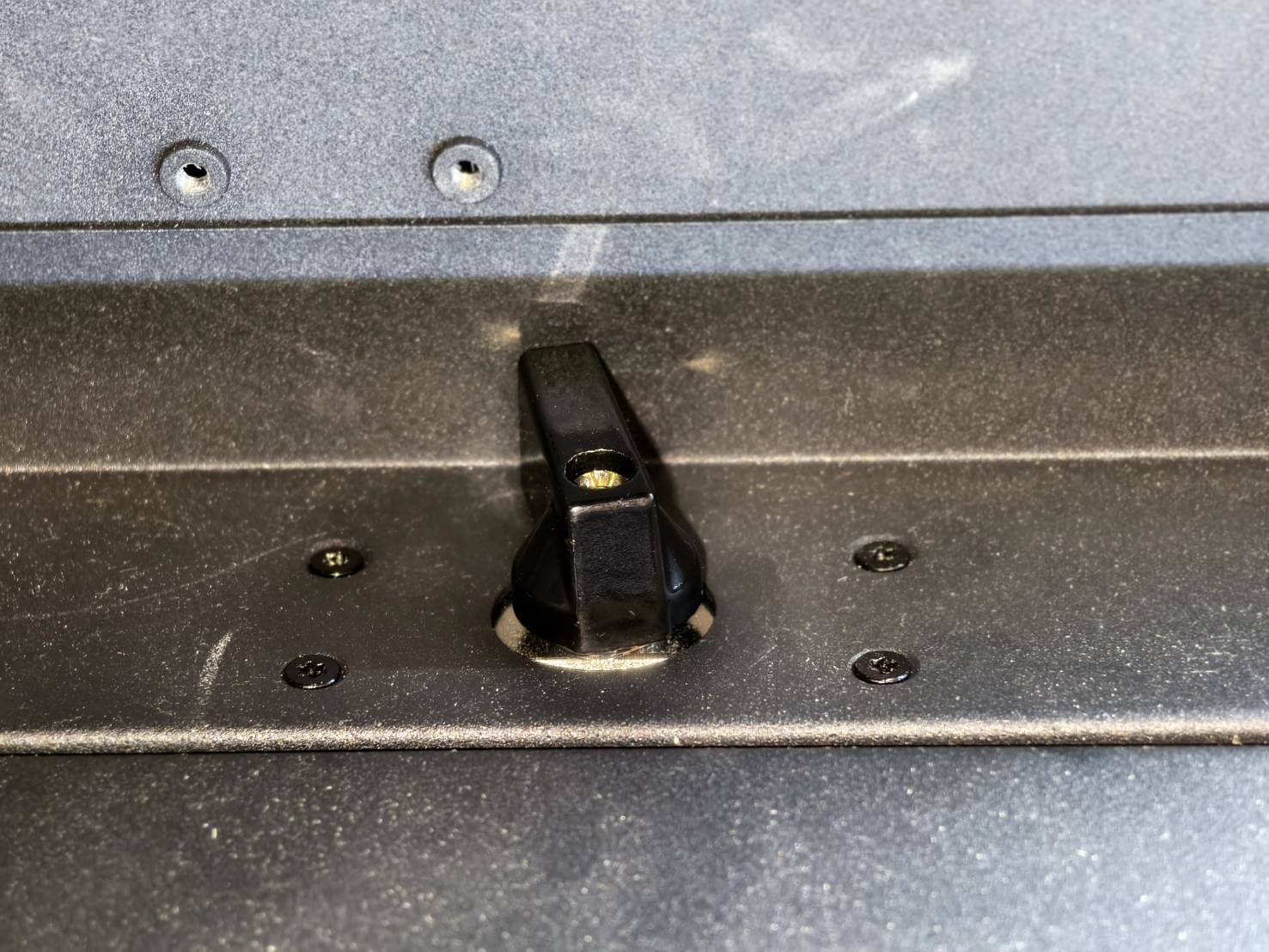

    مغلق
  • قم بإجراء اختبار تدفق الهواء.



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • القيمة ليست ضمن النطاق الطبيعي >> الخطوة 2

الخطوة 2

تحقق مما إذا كان الهواء المنبعث من فوهة رأس الليزر طبيعياً.

  • انقر على "Action ➜ Air Pump" في لوحة تحكم الجهاز.
  • ضع يدك أو قطعة من المناديل الورقية تحت فوهة رأس الليزر للتحقق من تدفق الهواء الطبيعي.

قيّم نتيجة الاختبار وحدد الخطوة التالية:

الخطوة 2.1

قم بإزالة الغطاء الجانبي للجهاز وتحقق من صحة توصيل الأسلاك والوصلة الثلاثية.

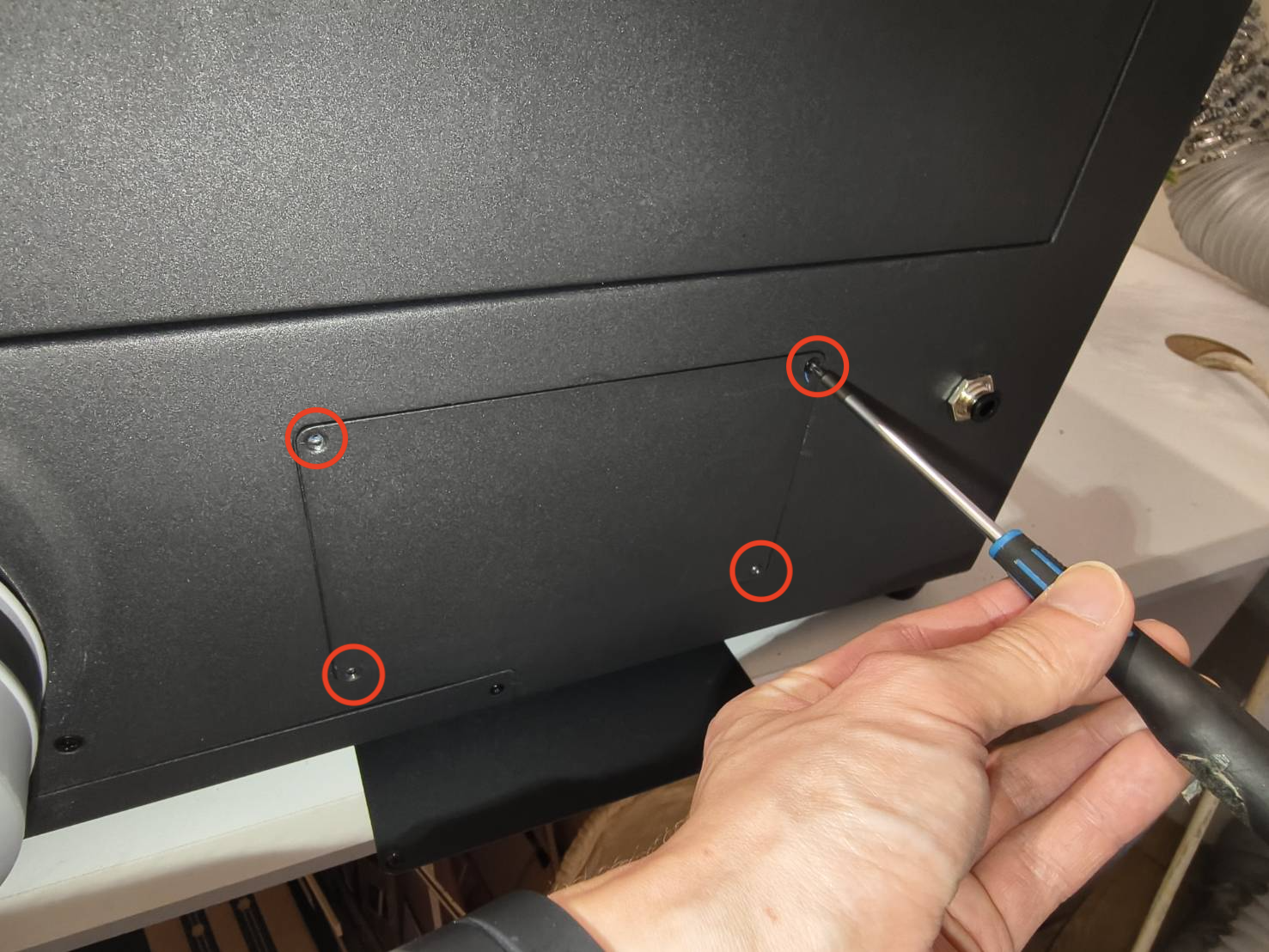

  • قم بفك مسامير فيليبس الجانبية لفتح الغطاء الجانبي.

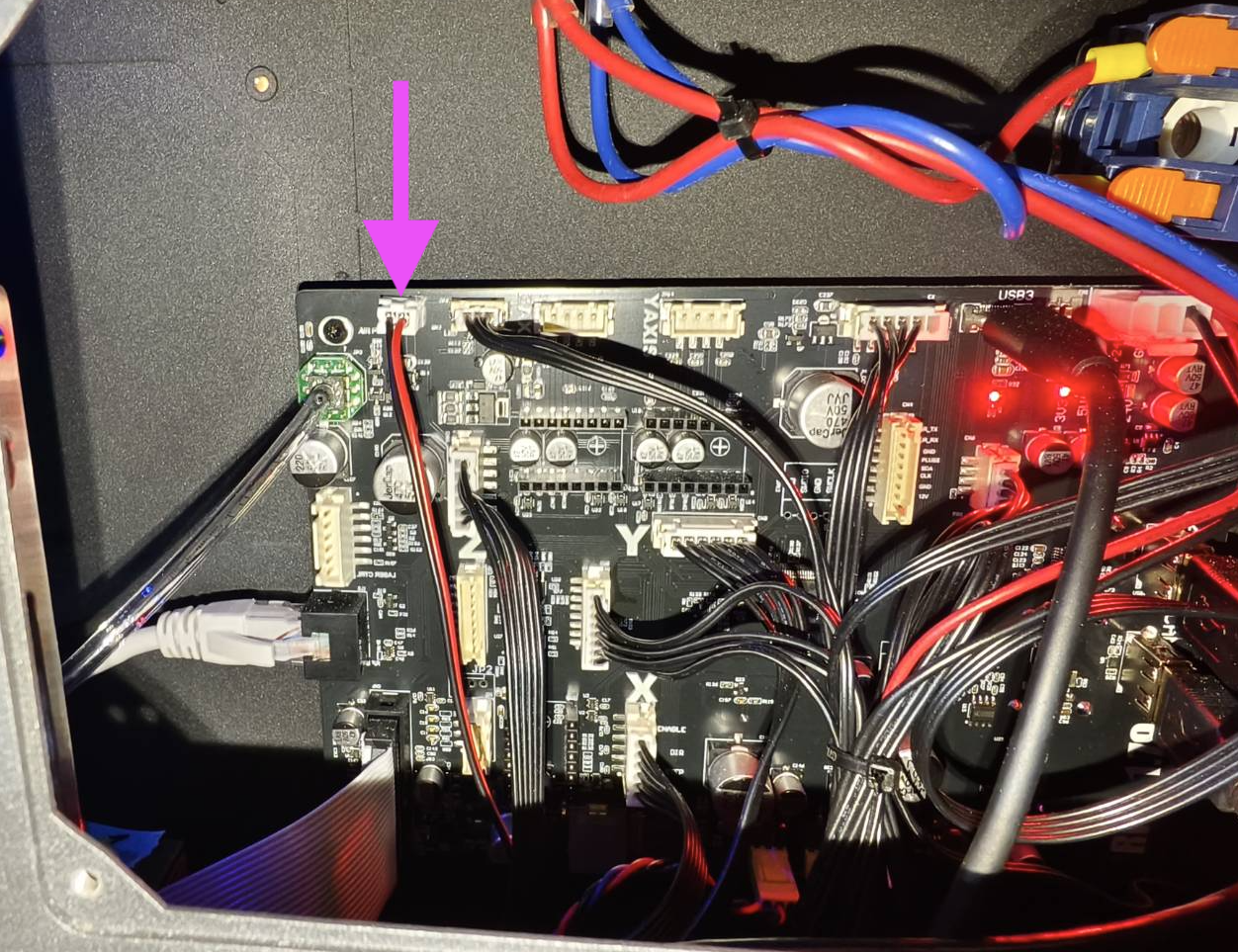

  • تحقق من أسلاك مضخة الهواء على اللوحة الرئيسية أو أعد توصيلها (يرجى إيقاف تشغيل الجهاز أولاً).


  • قم بفك الغطاء الخلفي وتحقق من عدم ارتخاء أو انثناء توصيلات أنبوب الهواء.

  • تحقق من أنبوب الهواء الموصول برأس الليزر.

    أنبوب الهواء على الفوهة منثني أنبوب الهواء على السلسلة منثني



  • قم بتشغيل الجهاز وانقر على "Action ➜ Air Pump" للتحقق من عمل وظيفة نفخ الهواء بشكل طبيعي.

قيّم نتيجة الاختبار وحدد الخطوة التالية:

الخطوة 2.2

أعد الجهاز إلى إعدادات المصنع واختبر خروج الهواء من فوهة الليزر.

(Home Machine Next Page Factory Reset Yes)


قيّم نتيجة الاختبار وحدد الخطوة التالية:

الخطوة 2.3

قم بتحديث البرنامج الثابت إلى أحدث إصدار واختبر خروج الهواء من فوهة الليزر.
4-7 Firmware Update




قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا، لا يخرج هواء >> اتصل بخدمة العملاء
    • الأسباب المحتملة:
      1. فشل في مضخة الهواء، تحتاج إلى استبدال.
      2. فشل في اللوحة الرئيسية، تحتاج إلى استبدال.
      3. فشل في لوحة محول مضخة الهواء، تحتاج إلى استبدال.

الخطوة 2.4

قم بتفعيل "اختبار سرعة تدفق الهواء" على لوحة الجهاز وحرك رأس الليزر إلى الزوايا الأربع لمنطقة العمل للتحقق من تغير القيمة مع الحركة.
لتفعيل الاختبار: انقر على "Machine ➜ Hardware Settings ➜ Airflow Speed Test"

كيفية تفعيل اختبار سرعة تدفق الهواء



عرض توضيحي:



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • القيمة دائماً ضمن النطاق الطبيعي >> الخطوة 2.5
  • القيمة دائماً أقل من الحد الأدنى >> الخطوة 4
  • القيمة دائماً أعلى من النطاق الأقصى >> الخطوة 5
  • القيمة تتذبذب بين النطاق الطبيعي والحد الأقصى >> الخطوة 5

الخطوة 2.5

قم بتنفيذ مهمة ولاحظ ما إذا كان الخطأ يظهر.

Screenshot 2024-05-31 at 3.16.46 PM.png



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا، الخطأ لا يظهر >> تم حل المشكلة
    • السبب المحتمل:
      1. حدث عطل في النظام.
  • نعم، الخطأ لا يزال يظهر >> اتصل بخدمة العملاء
    • الأسباب المحتملة:
      • النظام تالف، يحتاج إلى إعادة برمجة لوحة RK الرئيسية.
      • فشل في اللوحة الرئيسية، تحتاج إلى استبدال.

الخطوة 3

قم بتفعيل قيمة تدفق الهواء على اللوحة وحرّك رأس الليزر حول منطقة العمل لمعرفة ما إذا كانت القيمة تتغير أثناء تحريك رأس الليزر.

كيفية تفعيل اختبار سرعة تدفق الهواء.



عرض توضيحي:



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • القيمة دائماً ضمن النطاق الطبيعي >> الخطوة 3.1
  • القيمة دائماً أصغر من الحد الأدنى >> الخطوة 4
  • القيمة دائماً أكبر من الحد الأقصى >> الخطوة 5
  • القيمة تتغير بين النطاق الطبيعي والحد الأقصى >> الخطوة 5

الخطوة 3.1

قم بتنفيذ مهمة ولاحظ ما إذا كان الخطأ يظهر.

Screenshot 2024-05-31 at 3.16.46 PM.png



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا، الخطأ لا يظهر >> الجهاز يعمل بشكل طبيعي.

الخطوة 3.2

أعد توصيل الوصلة الشفافة على شكل حرف T (وصلة T) على المستشعر، ثم قم بتنفيذ مهمة للتحقق من استمرار الخطأ.

  • افتح الغطاء الجانبي لفحص الجزء الداخلي للجهاز.

  • أعد توصيل الوصلة الشفافة على شكل حرف T (وصلة T).



  • قم بتنفيذ مهمة ولاحظ ما إذا كان الخطأ يظهر.

    Screenshot 2024-05-31 at 3.16.46 PM.png



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا، الخطأ لا يظهر >> تم حل المشكلة

    • السبب المحتمل:
      1. توصيل ضعيف للوصلة الشفافة على شكل حرف T.

الخطوة 3.3

أعد الجهاز إلى إعدادات المصنع وقم بتنفيذ مهمة لمعرفة ما إذا كان الخطأ يحدث.

(Home Machine Next Page Factory Reset Yes)



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا، الخطأ لا يظهر >> تم حل المشكلة

    • السبب المحتمل:
      1. عطل في النظام.
  • نعم، الخطأ لا يزال يظهر >> اتصل بخدمة العملاء
    • الأسباب المحتملة:
      1. النظام تالف، يحتاج إلى إعادة برمجة لوحة RK الرئيسية.
      2. فشل في اللوحة الرئيسية، تحتاج إلى استبدال.

الخطوة 4

أعد توصيل الوصلة الشفافة على شكل حرف T (وصلة T) وتحقق من قيمة تدفق الهواء.

  • افتح الغطاء الجانبي لفحص الجزء الداخلي للجهاز.

  • أعد توصيل الوصلة الشفافة على شكل حرف T.



  • قم بتفعيل "اختبار سرعة تدفق الهواء" وحرك رأس الليزر للتحقق من القيم.

قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • القيمة دائماً ضمن النطاق الطبيعي >> الخطوة 4.3
  • القيمة دائماً أقل من الحد الأدنى >> الخطوة 4.1
  • القيمة دائماً أعلى من النطاق الأقصى >> الخطوة 5
  • القيمة تتذبذب بين النطاق الطبيعي والحد الأقصى >> الخطوة 5

الخطوة 4.1

تحقق من أنابيب الهواء والوصلة الشفافة على شكل حرف T بحثاً عن أي تسريبات أو تلف.

  • تحقق من أنبوب الهواء الموصول برأس الليزر.

    أنبوب الهواء على الفوهة منثني أنبوب الهواء على السلسلة منثني
  • تحقق من موصلات أنابيب الهواء للتأكد من عدم وجود تسريبات. أعد التوصيل إذا لزم الأمر.


  • تحقق من باقي مسار أنابيب الهواء.

    نظرة عامة على تخطيط أنابيب الهواء

قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • أنابيب الهواء والوصلة على شكل حرف T طبيعية >> الخطوة 4.2
  • يوجد مشكلة في أنابيب الهواء أو الوصلة على شكل حرف T >> اتصل بخدمة العملاء
    • الأسباب المحتملة:
      1. فشل في أنبوب الهواء، يحتاج إلى استبدال.
      2. فشل في الوصلة على شكل حرف T، تحتاج إلى استبدال.

الخطوة 4.2

أعد الجهاز إلى إعدادات المصنع وتحقق من عودة قيمة تدفق الهواء إلى الوضع الطبيعي.

(Home Machine Next Page Factory Reset Yes)



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • القيمة دائماً ضمن النطاق الطبيعي >> الخطوة 4.3
  • القيمة باستمرار أقل من الحد الأدنى >> اتصل بخدمة العملاء
    • الأسباب المحتملة:
      1. فشل في مضخة الهواء، تحتاج إلى استبدال.
      2. فشل في اللوحة الرئيسية، تحتاج إلى استبدال.
      3. فشل في الوصلة على شكل حرف T، تحتاج إلى استبدال.
  • القيمة دائماً أعلى من النطاق الأقصى >> الخطوة 5
  • القيمة تتذبذب بين النطاق الطبيعي والحد الأقصى >> الخطوة 5

الخطوة 4.3

قم بتنفيذ مهمة ولاحظ ما إذا كان الخطأ يظهر.

Screenshot 2024-05-31 at 3.16.46 PM.png



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا، الخطأ لا يظهر >> تم حل المشكلة
    • الأسباب المحتملة:
      1. عطل في النظام.
      2. توصيل ضعيف للوصلة على شكل حرف T.
  • نعم، الخطأ لا يزال يظهر >> اتصل بخدمة العملاء
    • الأسباب المحتملة:
      1. فشل في اللوحة الرئيسية، تحتاج إلى استبدال.
      2. النظام تالف، يحتاج إلى إعادة برمجة لوحة RK الرئيسية.

الخطوة 5

افتح الغطاء الجانبي وتحقق من أنابيب الهواء السوداء بحثاً عن أي انحناءات أو التواءات.

  • افتح الغطاء الجانبي لفحص الجزء الداخلي للجهاز.

  • تحقق من الوصلة على شكل حرف T.


  • تحقق من موصلات أنابيب الهواء بحثاً عن تسريبات. أعد التوصيل إذا لزم الأمر.

  • تحقق من باقي مسار أنابيب الهواء.

    نظرة عامة على تخطيط أنابيب الهواء

قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا توجد انحناءات في أنابيب الهواء >> الخطوة 6
  • تم العثور على انحناءات في أنابيب الهواء >> الخطوة 5.1

الخطوة 5.1

حاول تقويم الجزء المنحني من أنبوب الهواء واختبر قيمة تدفق الهواء.
لا تقطع أنبوب الهواء. هذه الخطوة فقط لتطبيق القوة لتقويمه.



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا يمكن تقويم الأنبوب >> اتصل بخدمة العملاء
    • السبب المحتمل:
      1. أنبوب الهواء تالف، يحتاج إلى استبدال.
  • القيمة دائماً ضمن النطاق الطبيعي >> الخطوة 5.2
  • القيمة باستمرار أقل من الحد الأدنى >> الخطوة 4
  • القيمة دائماً أعلى من النطاق الأقصى >> اتصل بخدمة العملاء
    • السبب المحتمل:
      1. أنبوب الهواء تالف، يحتاج إلى استبدال.
  • القيمة تتذبذب بين النطاق الطبيعي والحد الأقصى >> اتصل بخدمة العملاء
    • السبب المحتمل:
      1. أنبوب الهواء تالف، يحتاج إلى استبدال.

الخطوة 5.2

قم بتنفيذ مهمة ولاحظ ما إذا كان الخطأ يظهر.

Screenshot 2024-05-31 at 3.16.46 PM.png



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا، الخطأ لا يظهر >> تم حل المشكلة
    • السبب المحتمل:
      1. كان أنبوب الهواء منحنياً من قبل، ولكن تم تقويمه وإصلاحه بنجاح.

الخطوة 5.3

أعد ضبط الجهاز إلى إعدادات المصنع ولاحظ ما إذا كان الخطأ يحدث مرة أخرى.

(Home Machine Next Page Factory Reset Yes)



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • لا، الخطأ لا يظهر >> تم حل المشكلة

    • السبب المحتمل:
      1. عطل في النظام.
  • نعم، الخطأ لا يزال يظهر >> اتصل بخدمة العملاء
    • الأسباب المحتملة:
      1. فشل في اللوحة الرئيسية، تحتاج إلى استبدال.

الخطوة 6

أعد ضبط الجهاز إلى إعدادات المصنع وتحقق من قيمة تدفق الهواء.

(Home Machine Next Page Factory Reset Yes)



قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • القيمة دائماً ضمن النطاق الطبيعي >> الخطوة 4.3
  • القيمة باستمرار أقل من الحد الأدنى >> الخطوة 4
  • القيمة دائماً أعلى من النطاق الأقصى >> الخطوة 6.1
  • القيمة تتذبذب بين النطاق الطبيعي والحد الأقصى >> الخطوة 6.1

الخطوة 6.1

افصل الوصلة الشفافة على شكل T من اللوحة الرئيسية ولاحظ ما إذا كانت القيمة تنخفض.






قيّم نتيجة الاختبار وحدد الخطوة التالية:

  • القيمة تنخفض وتبقى أقل من النطاق الطبيعي >> اتصل بخدمة العملاء
    • فشل في مضخة الهواء، تحتاج إلى استبدال.
    • أنبوب الهواء منحنٍ في مكان ما ولا يمكن رؤيته.
    • عطل في اللوحة الرئيسية، تحتاج إلى استبدال (احتمالية منخفضة).
    • عطل في الوصلة على شكل T، تحتاج إلى استبدال (احتمالية منخفضة).
  • القيمة تتذبذب بين النطاقات الطبيعية وغير الطبيعية >> اتصل بخدمة العملاء
    • السبب المحتمل:
      1. فشل في اللوحة الرئيسية، تحتاج إلى استبدال.

اتصل بخدمة العملاء

*المعلومات التي تم جمعها في هذه المقالة، مثل الصور أو مقاطع الفيديو التي تُظهر مشاكل الجهاز، ستحتاج إلى مشاركتها مع الموزع الخاص بك أو الدعم الفني لـ FLUX.
