#910 مشكلة المحور Z/مشكلة التركيز التلقائي/مشكلة منصة خلية النحل/مشكلة منصة العمل/مسافة تركيز غير صحيحة

FLUX Support Team
  • محدَّث

الوصف:

يمكن أن تكون أسباب مشاكل المحور Z معقدة للغاية. هناك أعراض مختلفة ذات صلة، مثل فشل وظيفة التركيز التلقائي، أو عدم قدرة المنصة على الحركة تماماً، أو فشل المنصة في العودة إلى الموضع الأساسي، أو عدم القدرة على الوصول إلى الأعلى. يرجى الرجوع إلى الخطوات التالية لاستكشاف مشاكل المحور Z وإصلاحها.

إذا كانت مشكلة جهازك هي مسافة تركيز غير صحيحة، يرجى الرجوع إلى هذا article للحصول على تعليمات حول ضبط مسافة التركيز.

الأسباب المحتملة

  1. فشل النظام (قم بتحديث البرنامج الثابت، أو استعادة إعدادات المصنع، أو إعادة تحميل لوحة RK).
  2. المادة ليست مسطحة بما فيه الكفاية.
  3. عطل في مسبار التركيز التلقائي.
  4. فشل لوحة التحكم في التركيز التلقائي.
  5. فشل اللوحة الرئيسية.
  6. فشل مفتاح الحد "الأعلى" العمودي (المحور Z).
  7. منصة خلية النحل غير مستوية.
  8. فشل محرك السائر للمحور Z (احتمالية منخفضة).

الخطوة A1

يرجى إجراء اختبار التركيز التلقائي دون أن تلمس فوهة الليزر السطح.

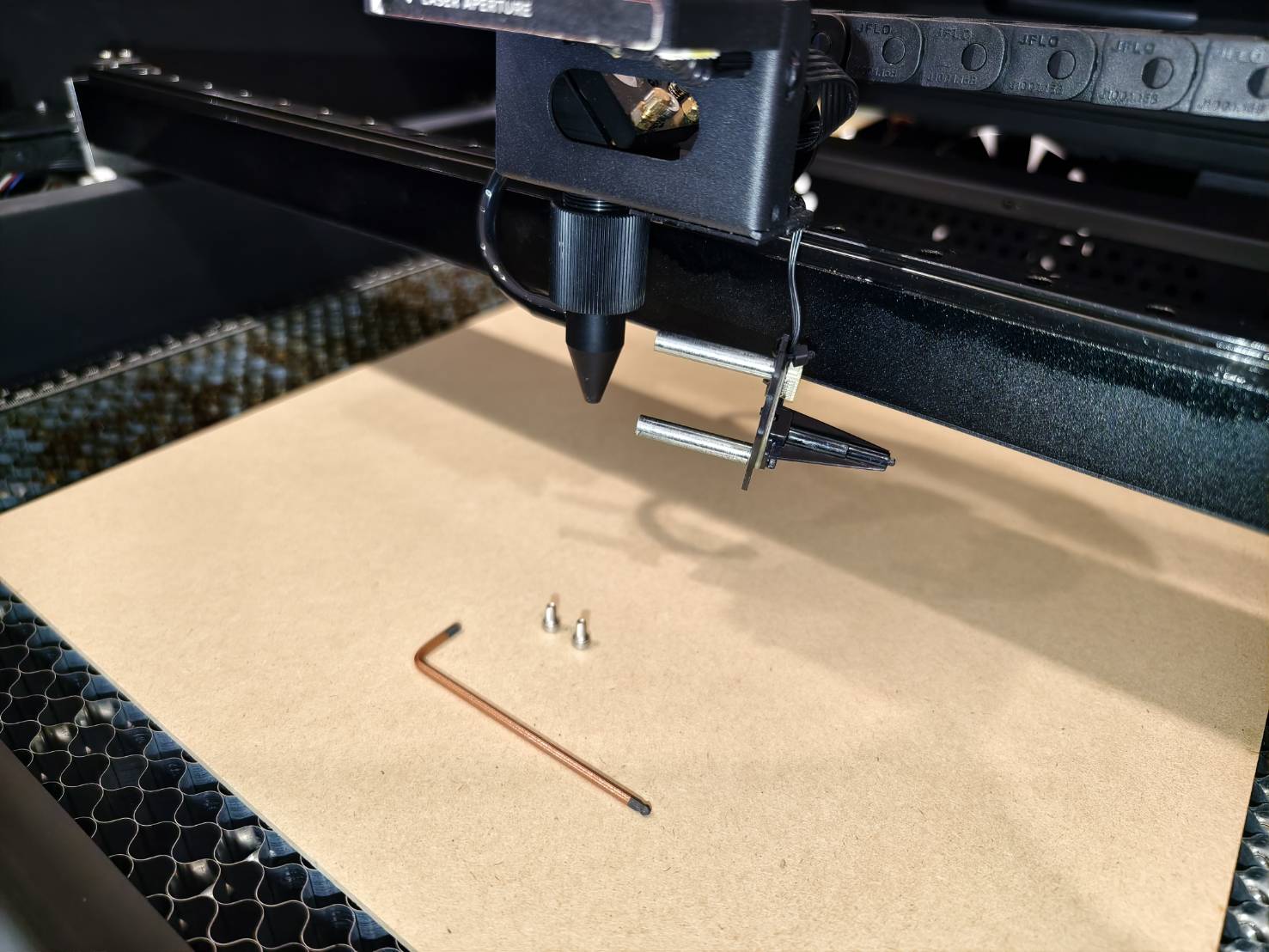

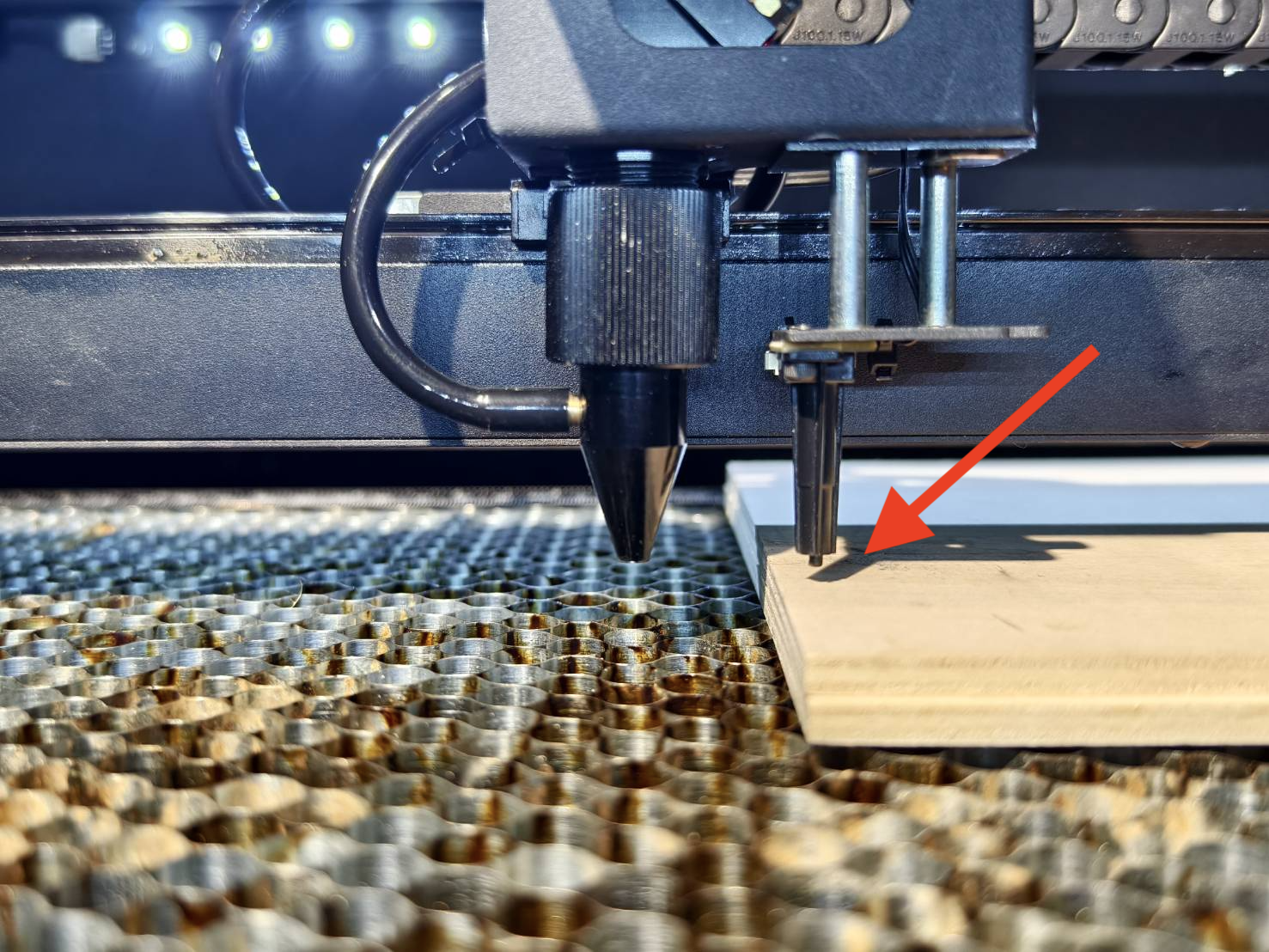

ضع المادة على منصة خلية النحل وحرك رأس الليزر فوق المادة بحيث يمكن لمسبار التركيز فقط أن يلمس المادة أثناء التركيز.



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

الخطوة A1.1

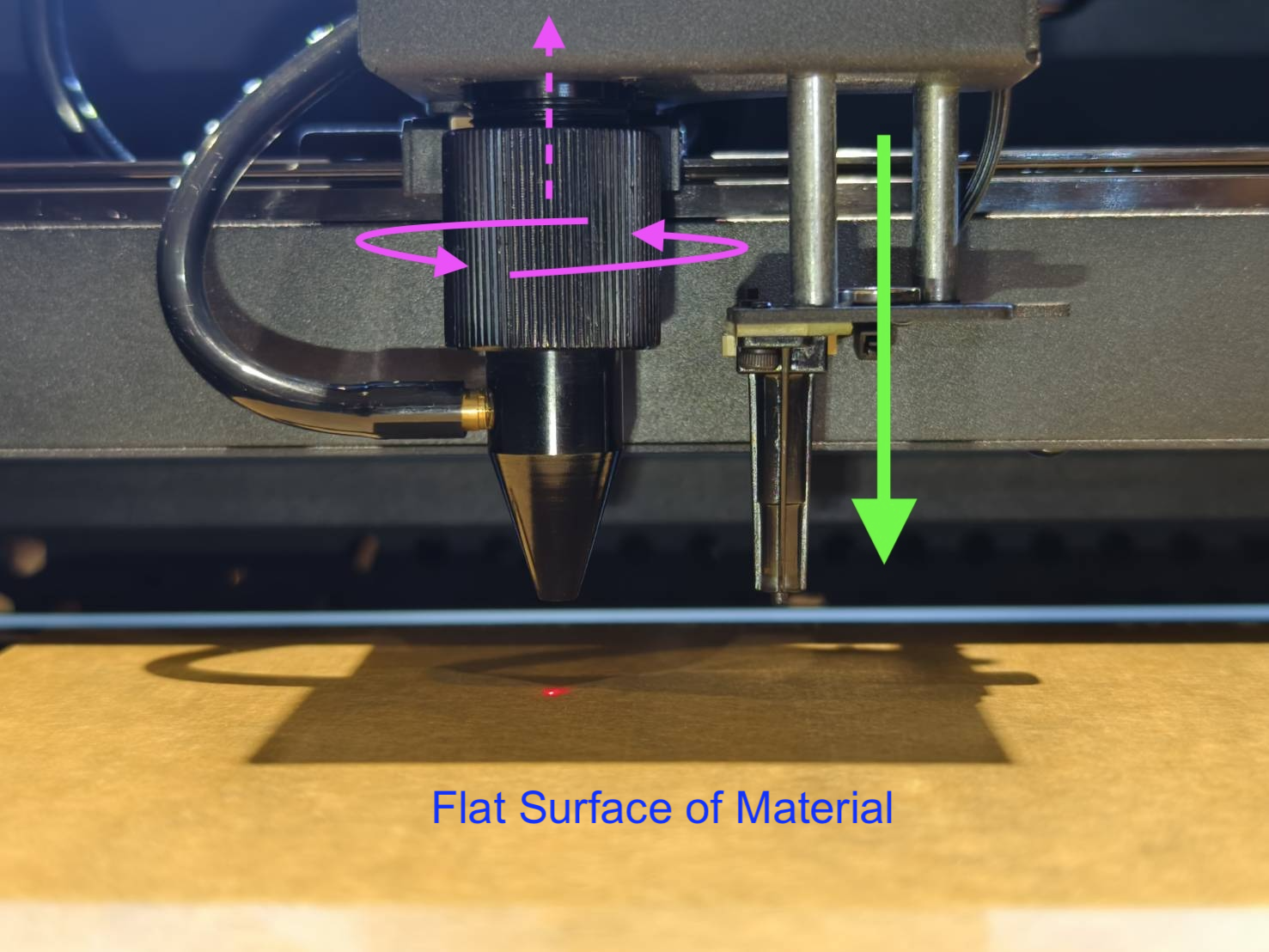

  • تأكد من أن المسبار قد نزل إلى أدنى نقطة له، بحيث يتجاوز طول المسبار الفوهة.
  • تأكد من أن الفوهة مشدودة بإحكام؛ بمجرد شدها، ستتحرك الفوهة لأعلى لتجنب التداخل مع مسبار التركيز أثناء عملية التركيز.
  • نظراً لأن أطوال رأس الفوهة والمسبار متشابهة جداً، تأكد من أن المادة مسطحة بما يكفي لتجنب ملامسة رأس الفوهة أولاً.

  • بعد التحقق من النقاط المذكورة أعلاه، يرجى تشغيل التركيز التلقائي مرة أخرى.



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • التركيز التلقائي يعمل بشكل طبيعي الآن >> تم حل المشكلة

الخطوة A1.2

يرجى مراجعة الفيديو أدناه للتأكد مما إذا كنت تواجه موقفاً مشابهاً حيث يلامس رأس الفوهة سطح المادة قبل المسبار.



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، مشكلتي مشابهة للموقف الموضح في الفيديو >> تسجيل فيديو >> الاتصال بالدعم الفني
    • الأسباب المحتملة:
      1. تلف في الوصلة الملولبة بين الفوهة وحامل المرآة الثالثة، مما يمنع الفوهة من الانتقال إلى الموضع العلوي.
      2. منصة خلية النحل غير مستوية بما فيه الكفاية.
      3. منصة العمل غير مستوية وتتطلب ضبطاً.
  • لا، مشكلتي مختلفة عما هو موضح في الفيديو >> الخطوة C1

الخطوة A2

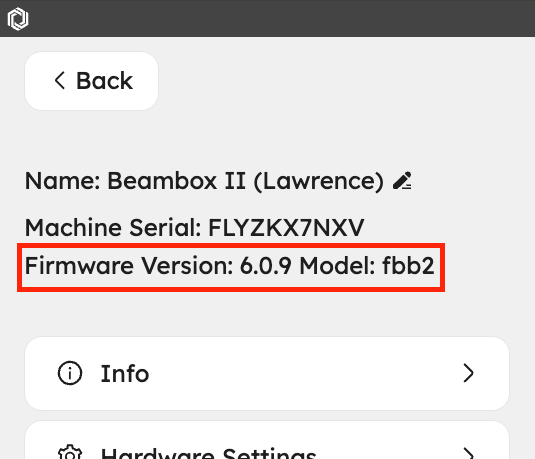

قم بتحديث البرنامج الثابت أو إعادة تحديثه إلى أحدث إصدار لمعرفة ما إذا كان بالإمكان حل المشكلة.
يرجى استخدام الرابط لمراجعة التعليمات.
4-7 تحديث البرنامج الثابت



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، تم حل المشكلة >> تم حل المشكلة
    • السبب المحتمل: عطل في نظام الآلة

الخطوة A3

قم بإزالة منصة خلية النحل والأقواس الداعمة.

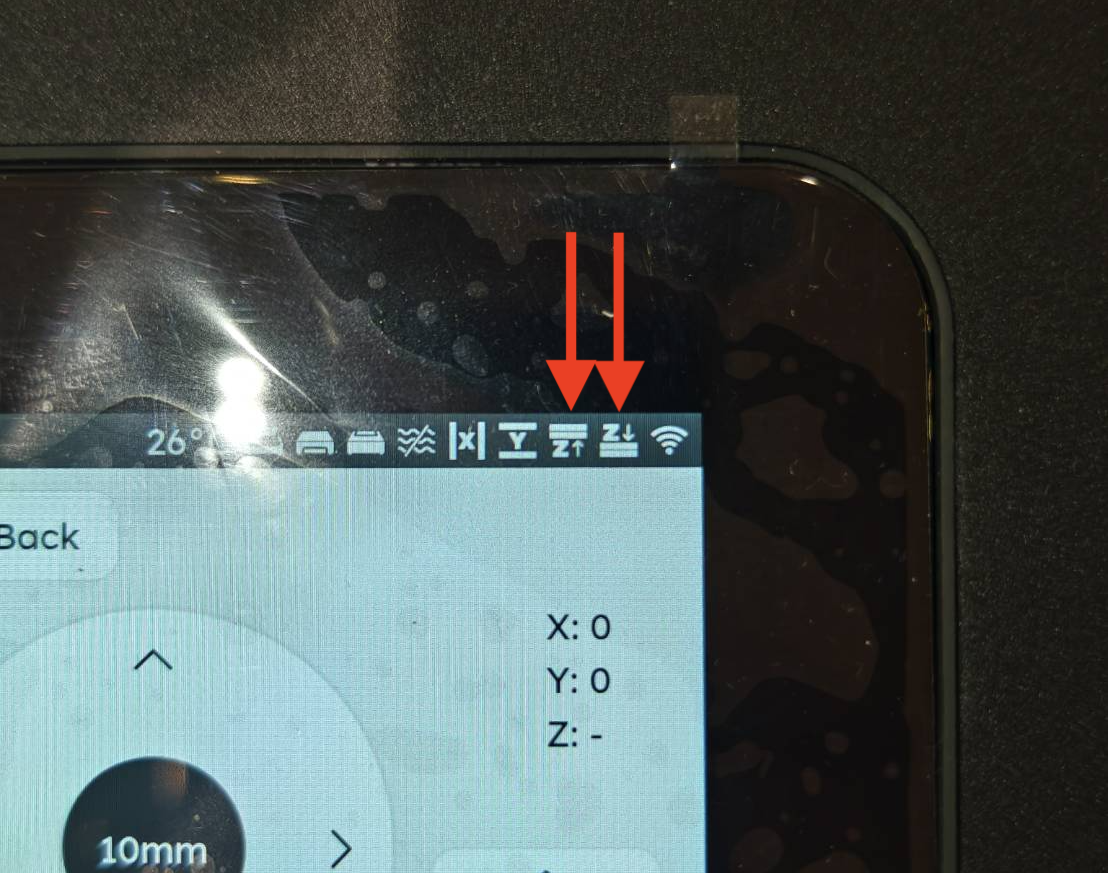

انتقل إلى خيار "الصيانة" في لوحة التحكم، اضغط على مفتاحي الحد للمحور Z، ولاحظ ما إذا كانت الأيقونة تتغير.
هل تعمل أيقونات حد المحور Z العلوية والسفلية في لوحة التحكم بشكل صحيح؟




تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

الخطوة A4

افصل كابل مفتاح حد المحور Z من اللوحة الرئيسية وتحقق من الأيقونات على لوحة التحكم. هل كلتا الأيقونتين في حالة إيقاف التشغيل؟

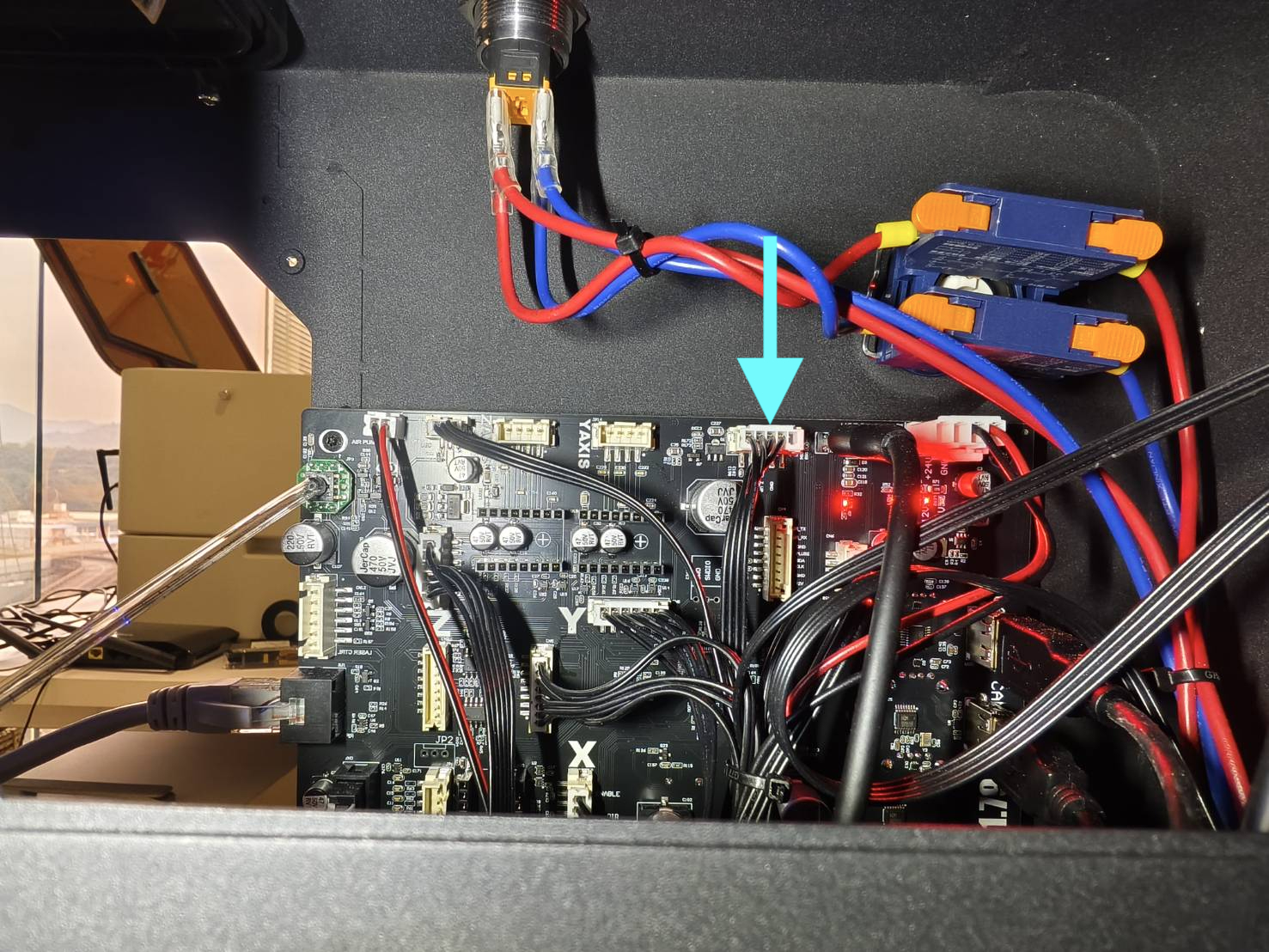

  • أوقف تشغيل الآلة. افتح الغطاء الجانبي لعرض الجزء الداخلي للآلة.

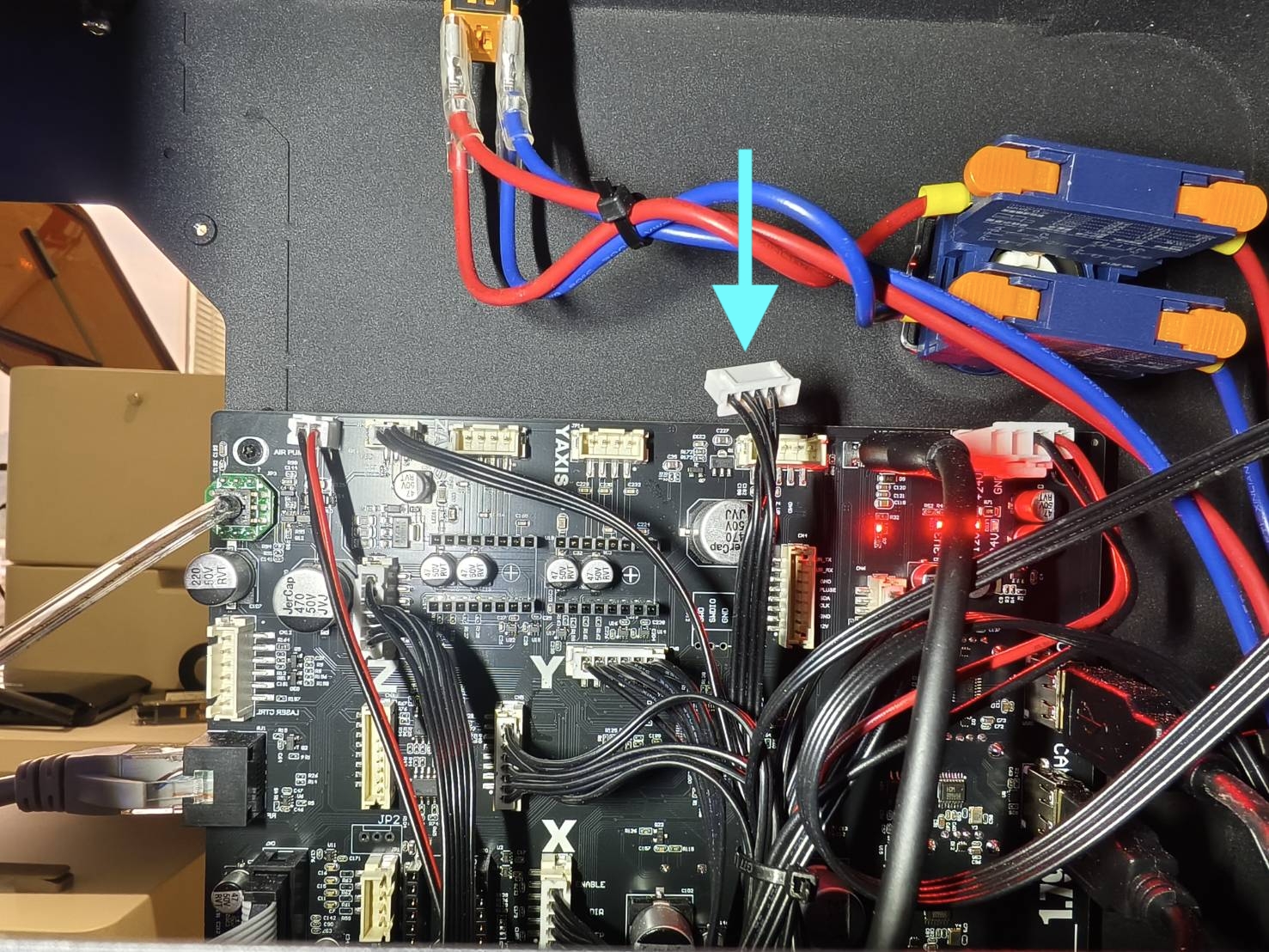

  • افصل كابل الشريط لمفتاح حد المحور Z.
    (إذا كانت لوحة الدوائر المطبوعة الخاصة بك تختلف عن الصورة، يرجى الرجوع إلى المخطط .)



  • شغّل الآلة وتحقق من الأيقونات. هل كلتا الأيقونتين في حالة إيقاف التشغيل؟



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، كلاهما في وضع إيقاف التشغيل >> سجّل فيديو >> الاتصال بالدعم الفني
    • السبب المحتمل:
      1. فشل مفتاح الحد، يتطلب الاستبدال.
  • لا، أحدهما أو كلاهما يبقى في وضع التشغيل >> سجّل فيديو >> الاتصال بالدعم الفني
    • السبب المحتمل:
      1. فشل اللوحة الرئيسية، يتطلب الاستبدال.

الخطوة B1

أعد تركيب منصة خلية النحل.
تحقق من قدرة منصة العمل على تفعيل مفتاحي حد المحور Z العلوي والسفلي.
اخفض منصة العمل ثم ارفعها إلى الأعلى، وتحقق من تفعيلها لمفتاح حد المحور Z.

مثال طبيعي - مُفعّل
مثال غير طبيعي - غير مُفعّل
(موضح باستخدام HEXA)



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن تفعيل كلا المفتاحين >> الخطوة C1
  • لا، يصدر الجهاز صوت طحن عند الوصول إلى الحد >> الاتصال بالدعم الفني
    • السبب المحتمل:
      1. منصة العمل غير مستوية وتتطلب ضبطاً.
  • لا، يمكن للمنصة التحرك في اتجاه واحد فقط >> الخطوة C1
  • لا، لا يمكن للمنصة التحرك على الإطلاق >> الخطوة B2

الخطوة B2

ارفع/اخفض منصة العمل يدوياً للتحقق من حركتها بحرية لأعلى ولأسفل.

تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن تحريك المنصة يدوياً. >> الخطوة B3

الخطوة B2.1

حاول تشحيم المسامير اللولبية الأربعة لمعرفة ما إذا كان بإمكان تحريك المنصة يدوياً وعبر لوحة التحكم.
يُرجى الرجوع إلى المقال ذي الصلة.



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن الآن تحريك المنصة يدوياً وعبر لوحة التحكم >> الخطوة B1
  • يمكن تحريك المنصة يدوياً، ولكن ليس عبر لوحة التحكم >> الخطوة B3
  • لا يمكن تحريك المنصة يدوياً >> الاتصال بالدعم الفني
    • السبب المحتمل:
      1. منصة التركيز التلقائي مصابة بالصدأ أو تالفة.

الخطوة B3

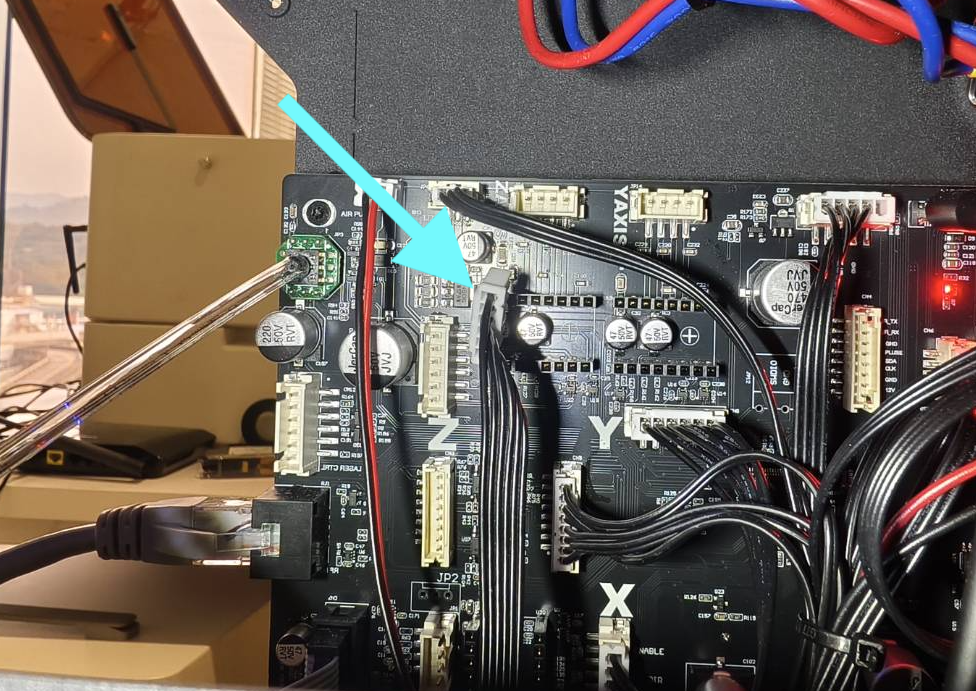

افصل وأعد توصيل كابل محرك المحور Z. ثم حاول استخدام لوحة التحكم لرفع/خفض المنصة.
(إذا كانت لوحة الدوائر المطبوعة الخاصة بك تختلف عن الصورة، يرجى الرجوع إلى المخطط .)

  • أوقف تشغيل الآلة. افتح الغطاء الجانبي لعرض الجزء الداخلي للآلة.



  • افصل وأعد توصيل كابل محرك المحور Z.



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • يمكن الآن تحريك المنصة باستخدام لوحة التحكم >> الخطوة B1
  • لا، المنصة تتحرك في اتجاه واحد فقط أو لا تتحرك على الإطلاق >> الاتصال بالدعم الفني
    • الأسباب المحتملة:
      1. عطل في اللوحة الرئيسية
      2. عطل في دائرة تشغيل المحور Z المتكاملة
      3. عطل في محرك المحور Z (احتمالية منخفضة)

الخطوة C1

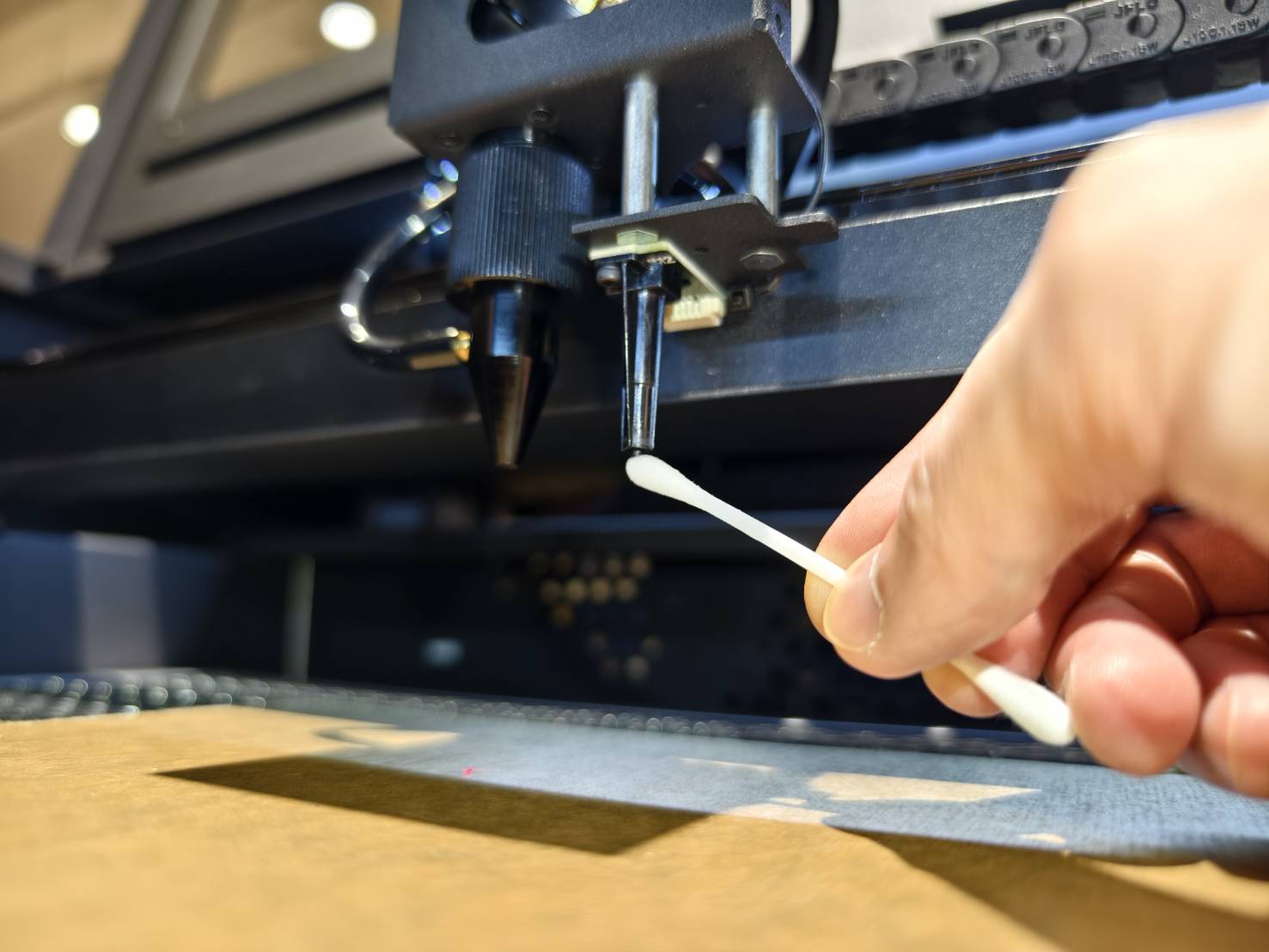

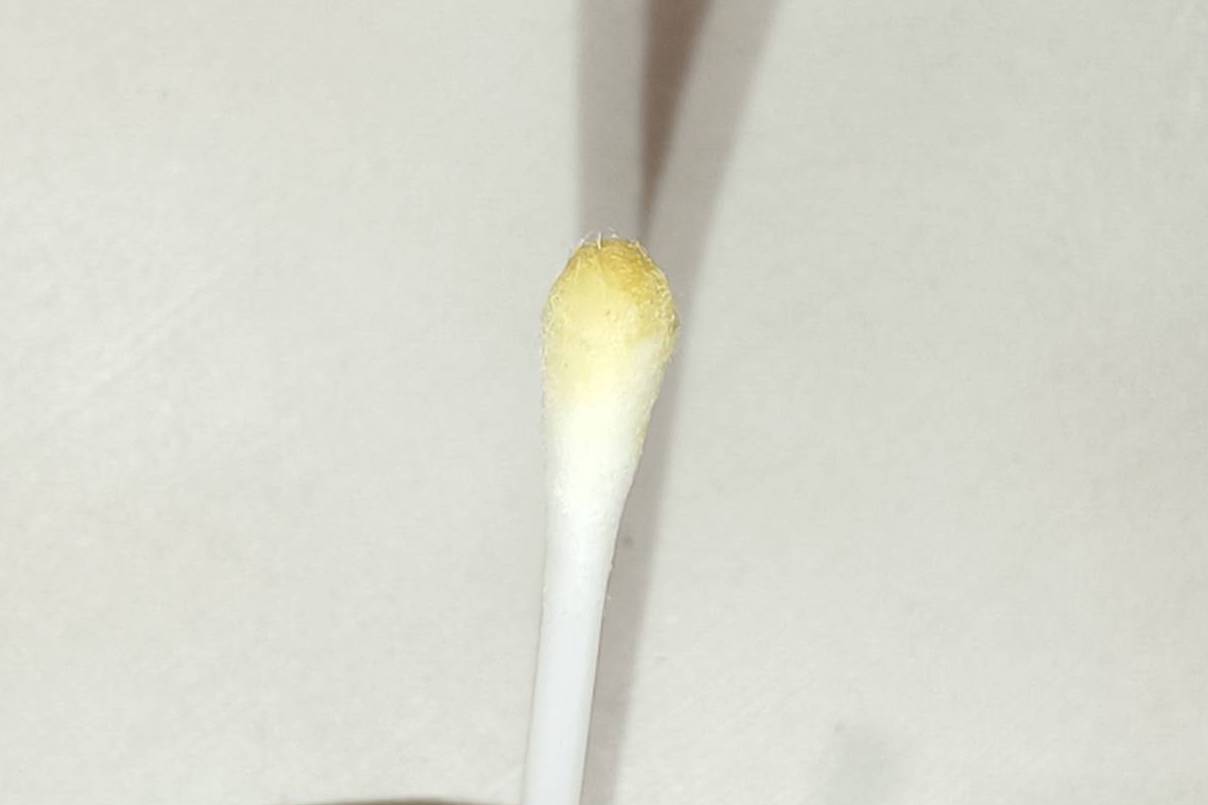

  • استخدم عود قطني مغموس في الكحول لتنظيف مجس وحدة التركيز التلقائي.


  • تحقق مما إذا كانت المنصة قادرة على التحرك لأعلى ولأسفل.

تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن للمنصة التحرك لأعلى ولأسفل >> الخطوة C8
  • لا، المنصة تتحرك في اتجاه واحد فقط >> الخطوة C2

الخطوة C2

  • أطفئ الجهاز. افتح الغطاء الجانبي لعرض الجزء الداخلي من الجهاز.

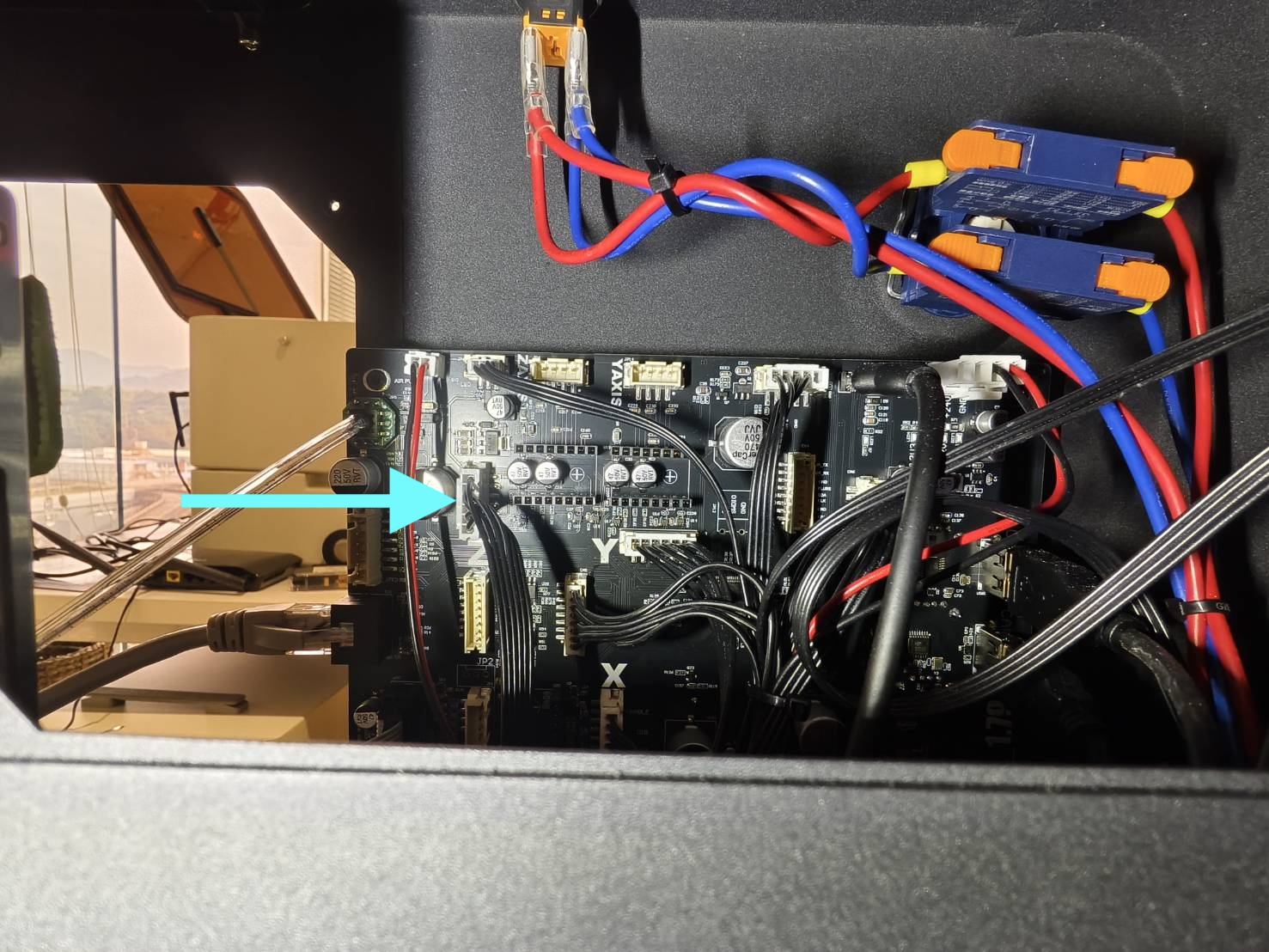

  • افصل كابل الشريط الرمادي، ثم اختبر إمكانية رفع/خفض المنصة.

تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن للمنصة التحرك لأعلى ولأسفل >> الخطوة C8
  • لا، المنصة تتحرك في اتجاه واحد فقط >> الخطوة C3

الخطوة C3

  • أطفئ الجهاز، وأعد توصيل كابل الشريط الرمادي.

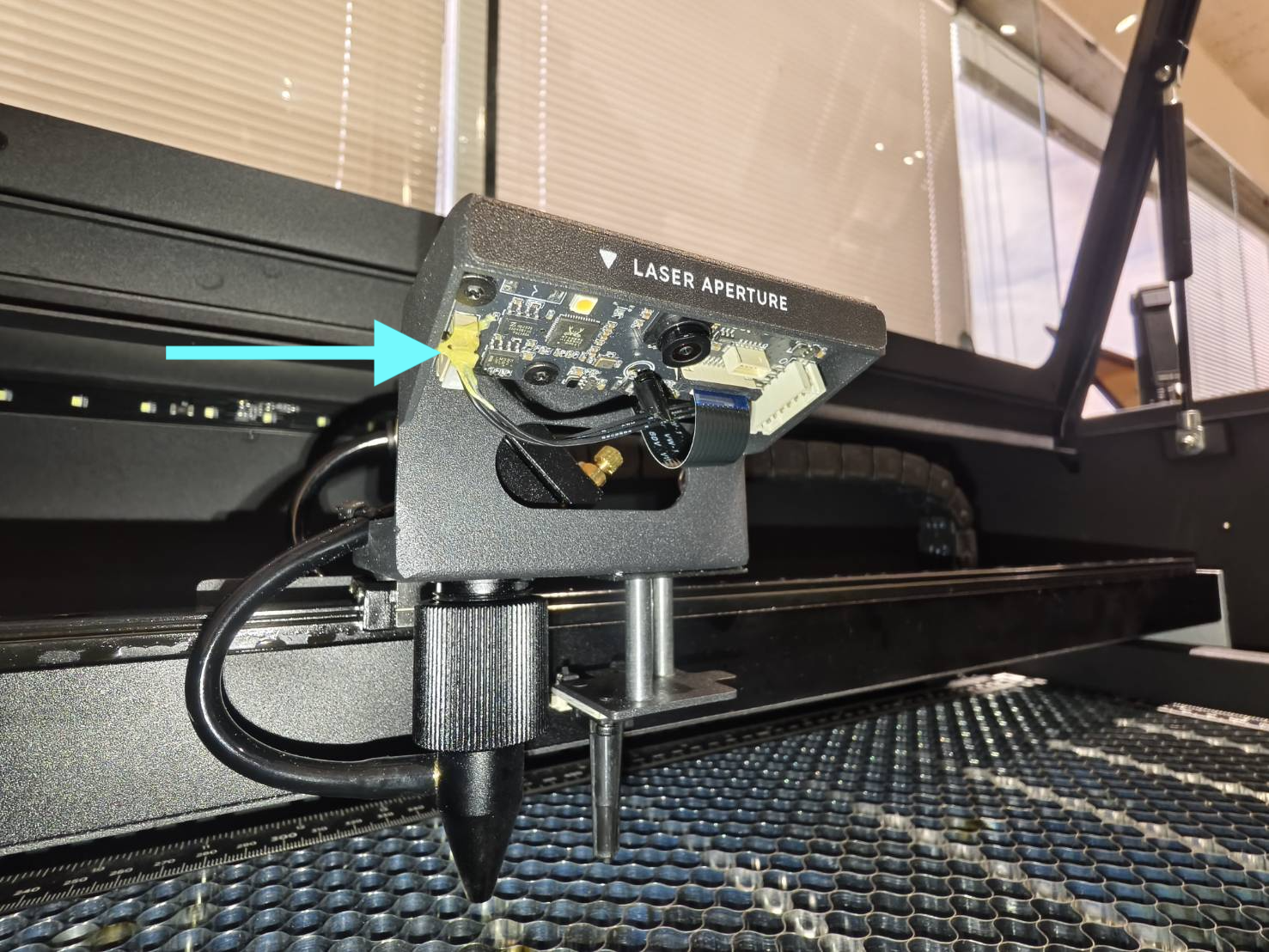

  • افصل الكابل من اللوحة الإلكترونية الموجودة على رأس الليزر.



  • تحقق مما إذا كانت المنصة قادرة على التحرك لأعلى ولأسفل.

تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن للمنصة التحرك لأعلى ولأسفل >> الخطوة C4
  • لا، المنصة تتحرك في اتجاه واحد فقط >> الخطوة B2

الخطوة C4

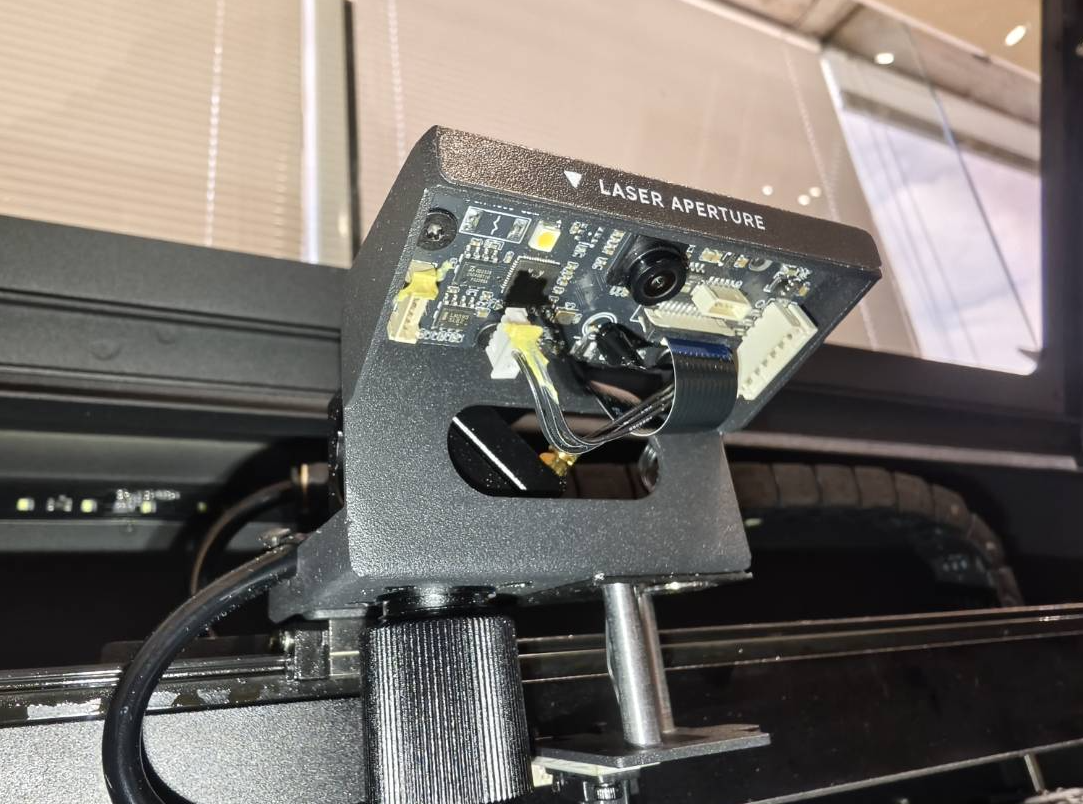

  • أعد توصيل الكابل على رأس الليزر.

  • يُرجى الرجوع إلى دليل تفكيك مسبار التركيز التلقائي والغطاء.
    اقرأ الخطوة 1 والخطوة 2 والخطوة 6 فقط (مطلوب مفاتيح سداسية 2.5mm و 2.0mm لهذه الخطوة).
    [Beambox II - Autofocus Probe and Cable Replacement]

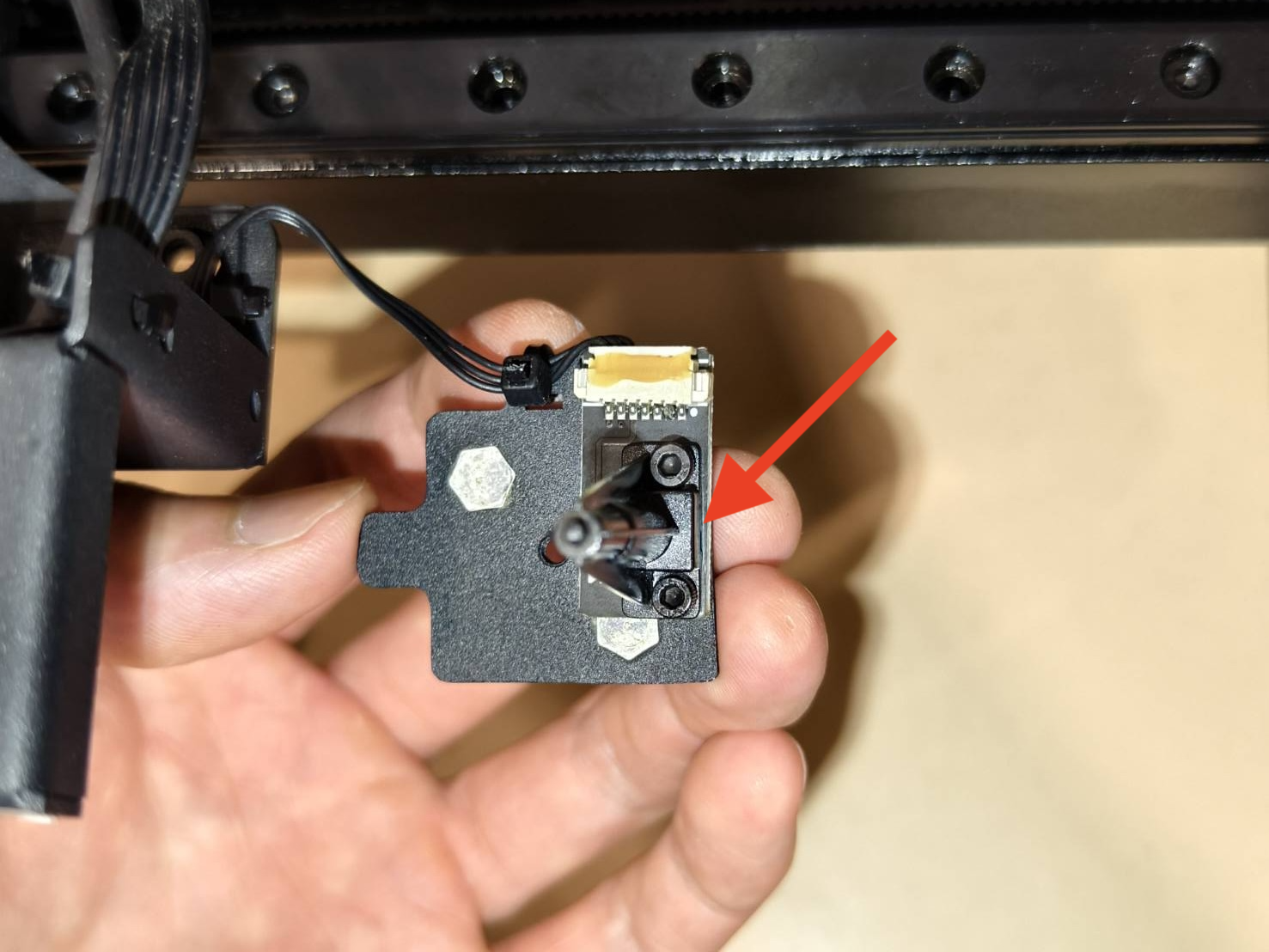

  • تحقق من إمكانية الضغط على المفتاح الموجود على لوحة التركيز التلقائي بسلاسة كما هو موضح في الفيديو.


تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن الضغط على المفتاح بسلاسة كما هو موضح >> الخطوة C5
  • لا، المفتاح عالق أو لا يمكن الضغط عليه >> الاتصال بالدعم الفني
    • السبب المحتمل:
      1. عطل في وحدة التركيز التلقائي.

الخطوة C5

  • يُرجى الرجوع إلى دليل إعادة تثبيت غطاء لوحة التركيز التلقائي والمسبار، مع التأكد من إمكانية دفع المسبار لأعلى. اقرأ الخطوة 7 والخطوة 8 فقط.
    [Beambox II - Autofocus Probe and Cable Replacement]

  • أعد تثبيت مجموعة التركيز التلقائي في مكانها وتحقق من إمكانية تحرك المنصة لأعلى ولأسفل.



تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن للمنصة التحرك لأعلى ولأسفل >> الخطوة C6
  • لا، المنصة تتحرك في اتجاه واحد فقط >> الاتصال بالدعم الفني
    الأسباب المحتملة:
    1. مسبار التركيز التلقائي والغطاء تالفان.
    2. لوحة دائرة التركيز التلقائي تالفة (احتمالية منخفضة).

الخطوة C6

  • يُرجى الرجوع إلى دليل إعادة تركيب مجموعة التركيز التلقائي.
    اقرأ الخطوة 11 والخطوة 12 فقط.
    [Beambox II - Autofocus Probe and Cable Replacement]

  • تحقق مما إذا كانت المنصة قادرة على التحرك لأعلى ولأسفل.


تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن للمنصة التحرك لأعلى ولأسفل >> الخطوة C8
  • لا، المنصة تتحرك في اتجاه واحد فقط >> الخطوة C7

الخطوة C7

أعد توصيل الكابلات التالية.

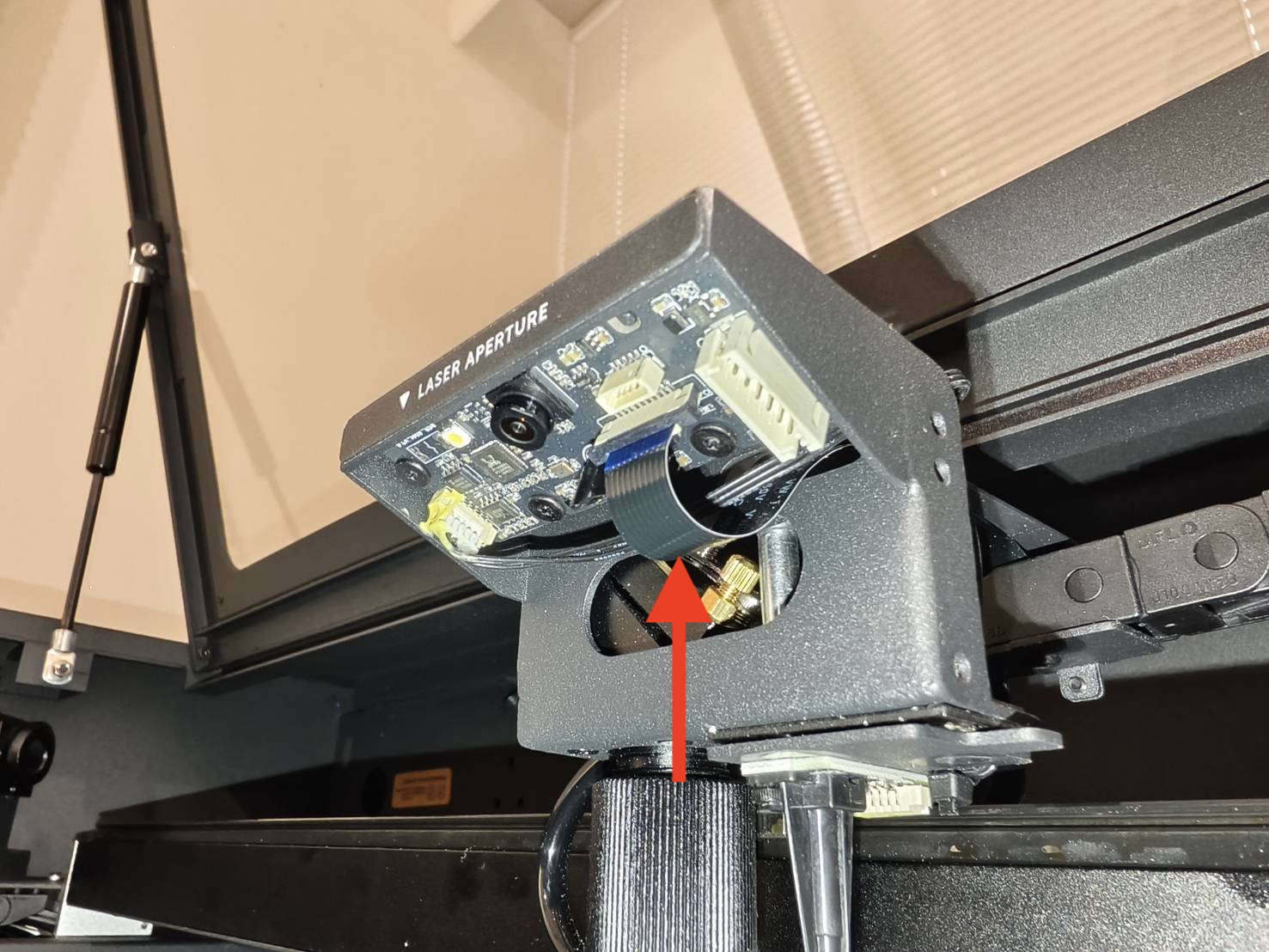

  • انتقل إلى رأس الليزر وأعد توصيل الكابل الشريطي المسطح الأسود.

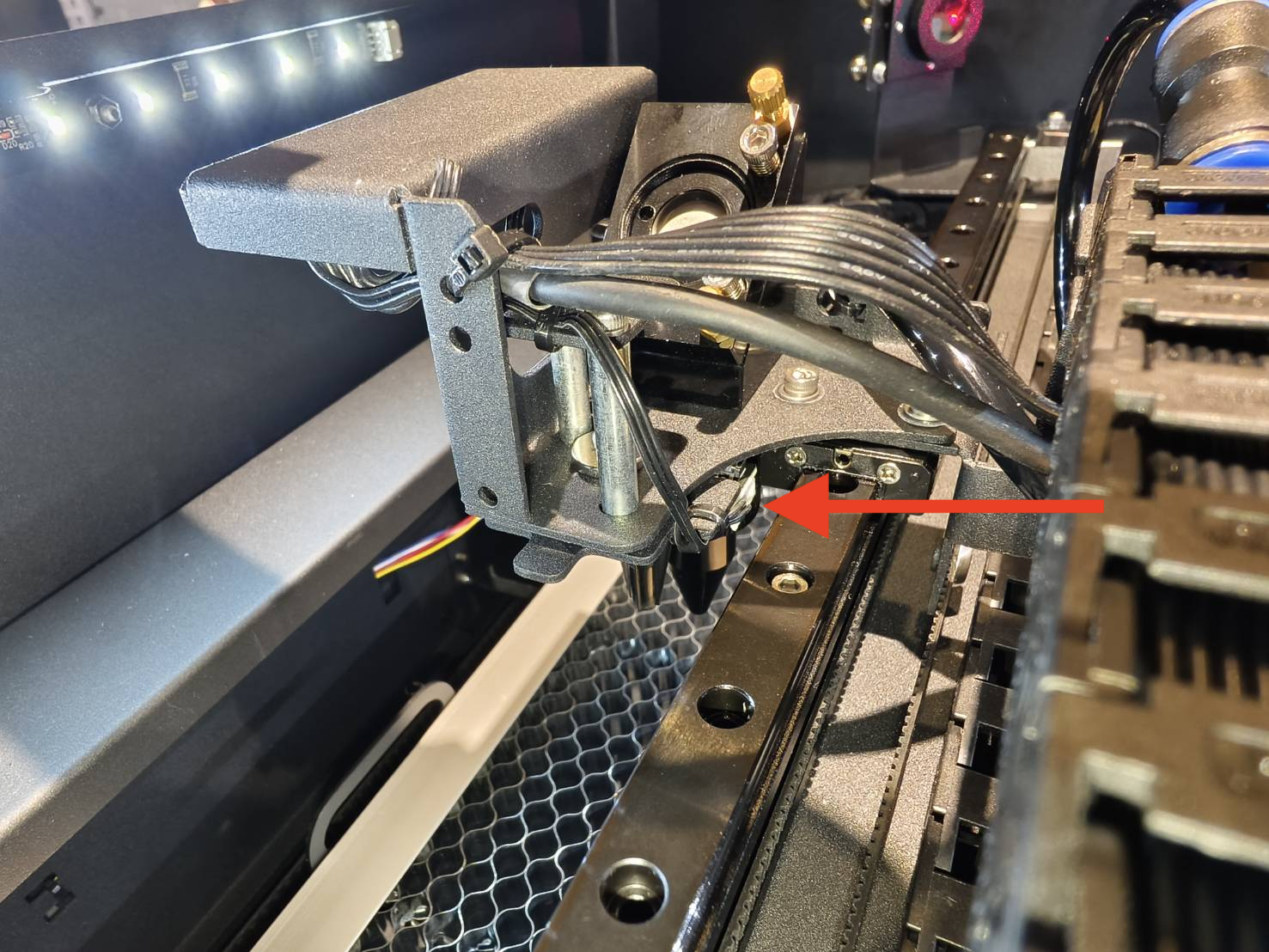

  • الكابل ثلاثي الأطراف في وحدة التركيز التلقائي بالجزء الخلفي من رأس الليزر.
    (إذا كان من الصعب إخراجه، تأكد من أن التوصيل محكم.)

  • بعد إتمام ذلك، تحقق من إمكانية تحرك المنصة لأعلى وأسفل.

تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، يمكن للمنصة التحرك لأعلى ولأسفل >> الخطوة C8
  • لا، المنصة تتحرك في اتجاه واحد فقط >> الاتصال بالدعم الفني
    • الأسباب المحتملة:
      1. عطل في وحدة التركيز التلقائي
      2. عطل في الكابل ثلاثي الأطراف لوحدة التركيز التلقائي
      3. عطل في مصباح LED لكاميرا HX ولوحة مستشعر اللهب (احتمالية منخفضة)
      4. عطل في الكابل الشريطي المسطح الأسود للوحة مستشعر اللهب (احتمالية منخفضة)

الخطوة C8

  • تأكد من إعادة توصيل الكابل الشريطي الرمادي.

  • ضع المادة على منصة العمل وقم بتشغيل التركيز التلقائي.

تأكد من نتيجة الاختبار واتخذ الإجراء التالي:

  • نعم، التركيز التلقائي يعمل بصورة طبيعية >> تم حل المشكلة
  • لا، التركيز التلقائي لا يزال لا يعمل بصورة طبيعية >> الاتصال بالدعم الفني
    • الأسباب المحتملة:
      1. عطل في وحدة التركيز التلقائي
      2. عطل في مجس التركيز التلقائي
      3. المادة غير مستوية بالقدر الكافي

الاتصال بالدعم الفني

  • يُرجى اتباع التعليمات في الرابط أدناه للإبلاغ عن المشكلة بالطريقة الصحيحة إلى الموزع المحلي أو فريق دعم FLUX. [الاتصال بخدمة العملاء]

سيتم مشاركة المعلومات المجمعة في هذا المقال، مثل الصور أو مقاطع الفيديو التي توضح مشاكل الجهاز، مع الموزع أو فريق دعم FLUX.

#END
