#904 فشل العودة للموضع الأصلي/مشاكل العودة للموضع الأصلي/غير قادر على العودة للموضع الأصلي
FLUX Support Team
محدَّث
الوصف
نظراً لأن أسباب #904 شذوذ العودة للموضع الأصلي معقدة نسبياً، يرجى ملاحظة أن قراءة هذه المقالة قد لا تحل مشكلتك فوراً. ومع ذلك، من خلال اتباع الخطوات أدناه بعناية، ستجمع معلومات قيمة لمساعدة فريق FLUX في تحديد المشكلة بفعالية أكبر.
الأسباب المحتملة:
فشل النظام (تحديث البرنامج الثابت).
عطل في اللوحة الرئيسية.
عطل في مفتاح الحد الأقصى.
صدأ أو تلف في قضيب التوجيه.
المحور X غير مستوٍ.
عطل في صندوق التشغيل (شريحة التشغيل).
عطل في المحرك التدريجي.
عطل في لوحة الرسم (احتمالية ضعيفة).
عطل في الكابل (كابل التحكم بالمشغل وكابل طاقة المشغل) (احتمالية ضعيفة).
بعد التشحيم، حاول تحريك رأس الليزر مرة أخرى لمعرفة ما إذا كان يتحرك كما هو موضح في الخطوة 1.
تأكد من النتيجة وحدد الإجراء التالي:
نعم، يتحرك كما هو موضح في فيديو الخطوة 1. >> تم حل المشكلة
لا، لا يزال غير قادر على الحركة كما هو موضح في فيديو الخطوة 1 >> التقط صوراً أو فيديو، ثم اتصل بخدمة العملاء.
السبب المحتمل: قد تكون قضبان التوجيه صدئة.
أمثلة على الصور أو مقاطع الفيديو المطلوبة للإبلاغ:
قضيب توجيه المحور X:
المحور البصري للمحور Y - اليسار:
المحور البصري للمحور Y - اليمين:
الخطوة 2 - استبعاد مشاكل البرامج الثابتة:
قد يتسبب التثبيت غير الصحيح للبرنامج الثابت أحياناً في حدوث خلل في العودة للموضع الأصلي. يمكن لإعادة تحديث البرنامج الثابت المساعدة في استبعاد مشاكل البرنامج الثابت بسرعة.
مطفأة أو مضاءة باستمرار >> سجل فيديو لفشل العودة للموضع الأصلي وحالة مصابيح المؤشر >> اتصل بخدمة العملاء للإبلاغ عن المشكلة.
الأسباب المحتملة: 1. عطل في صندوق التحكم. 2. عطل في كابل إشارة التحكم (من صندوق التحكم إلى اللوحة الرئيسية). 3. عطل في كابل طاقة التحكم (من صندوق التحكم إلى مصدر الطاقة 48V والمحرك).
الخطوة 3.2 - تأكيد توصيلات ومعاملات صندوق التشغيل
تأكد من أن التوصيلات سليمة وغير مفكوكة. إذا كان هناك أي توصيل مفكوك، ارجع إلى مقاطع الفيديو أدناه لإعادة التوصيل.

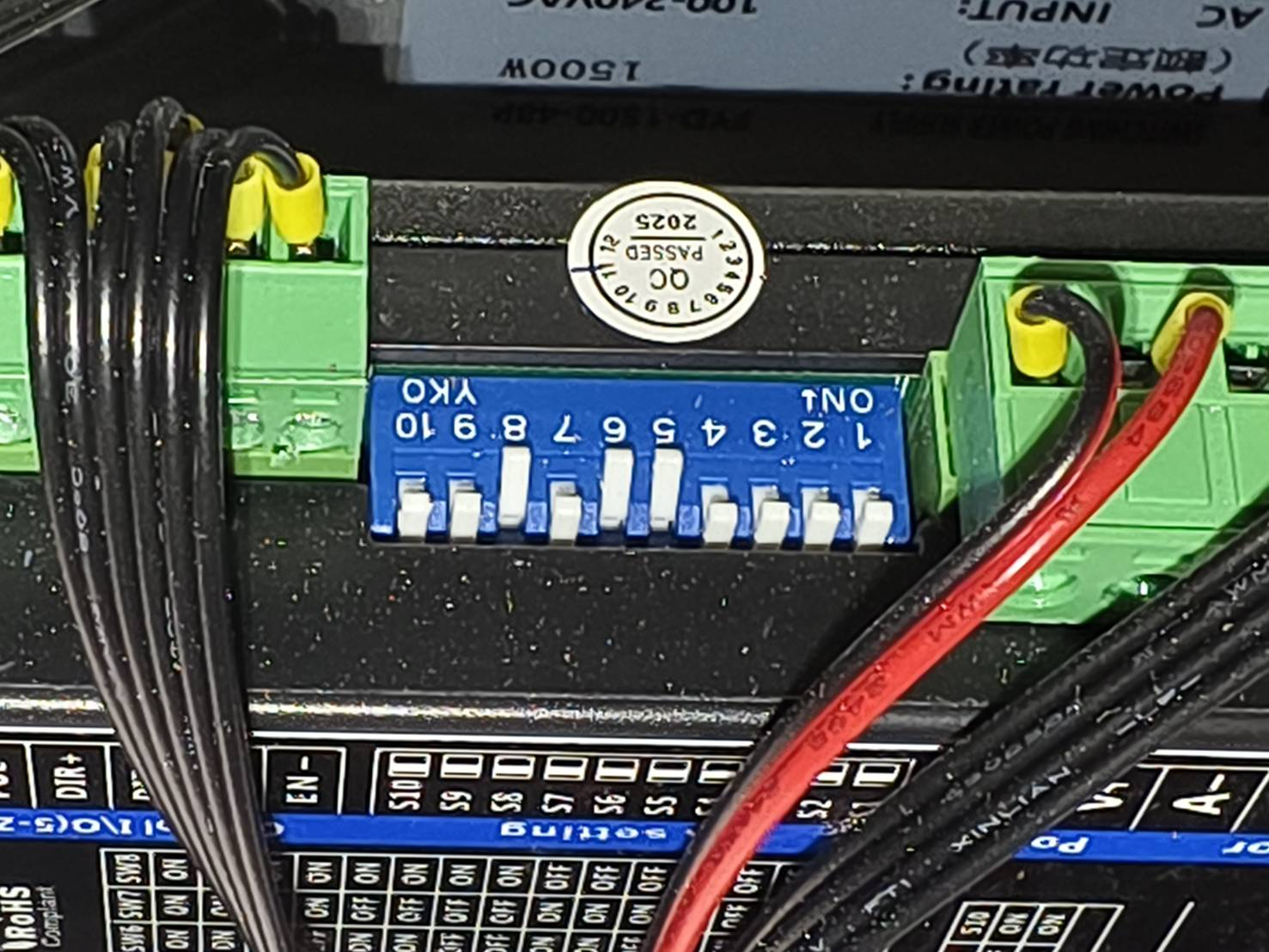

تأكد من معاملات صندوق التحكم. في المنطقة الوسطى من كل صندوق تحكم، توجد مفاتيح DIP بيضاء تُستخدم لضبط المعاملات.

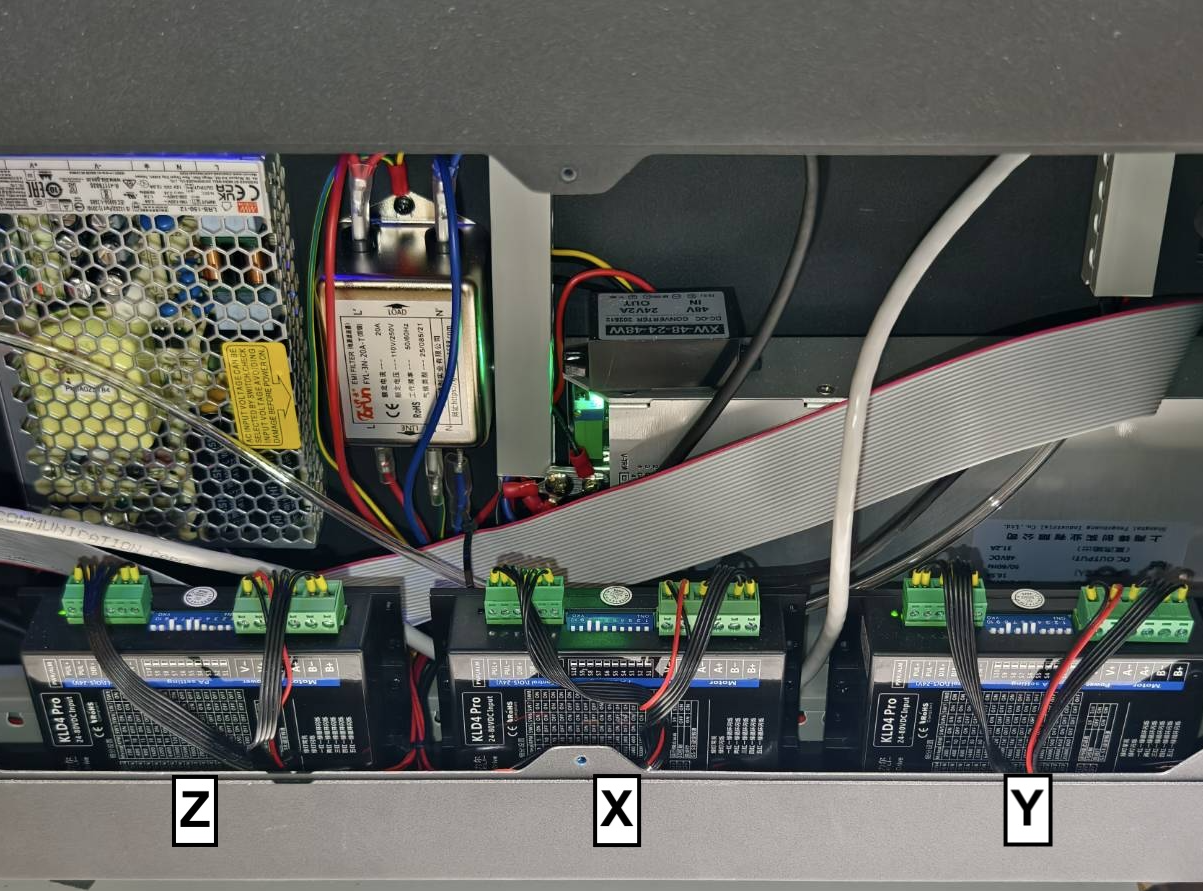

صناديق التحكم الثلاثة مخصصة للمحور Z (يسار)، والمحور X (وسط)، والمحور Y (يمين).
إعدادات المعاملات: يجب أن تتطابق مواضع المفاتيح مع الأمثلة أدناه. يتشارك المحوران Z وY نفس المعاملات، بينما يختلف المحور X.

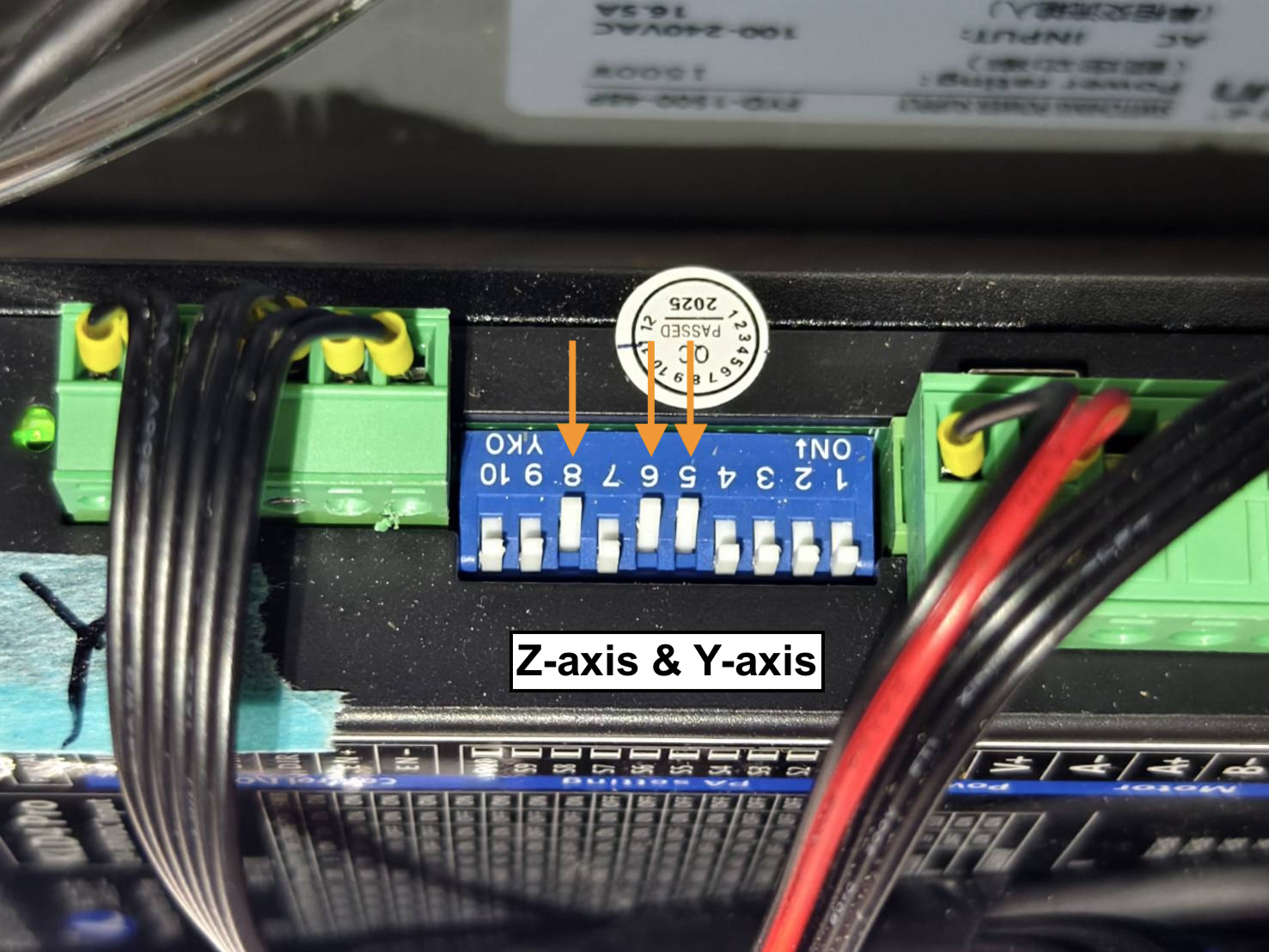

المحور Z والمحور Y

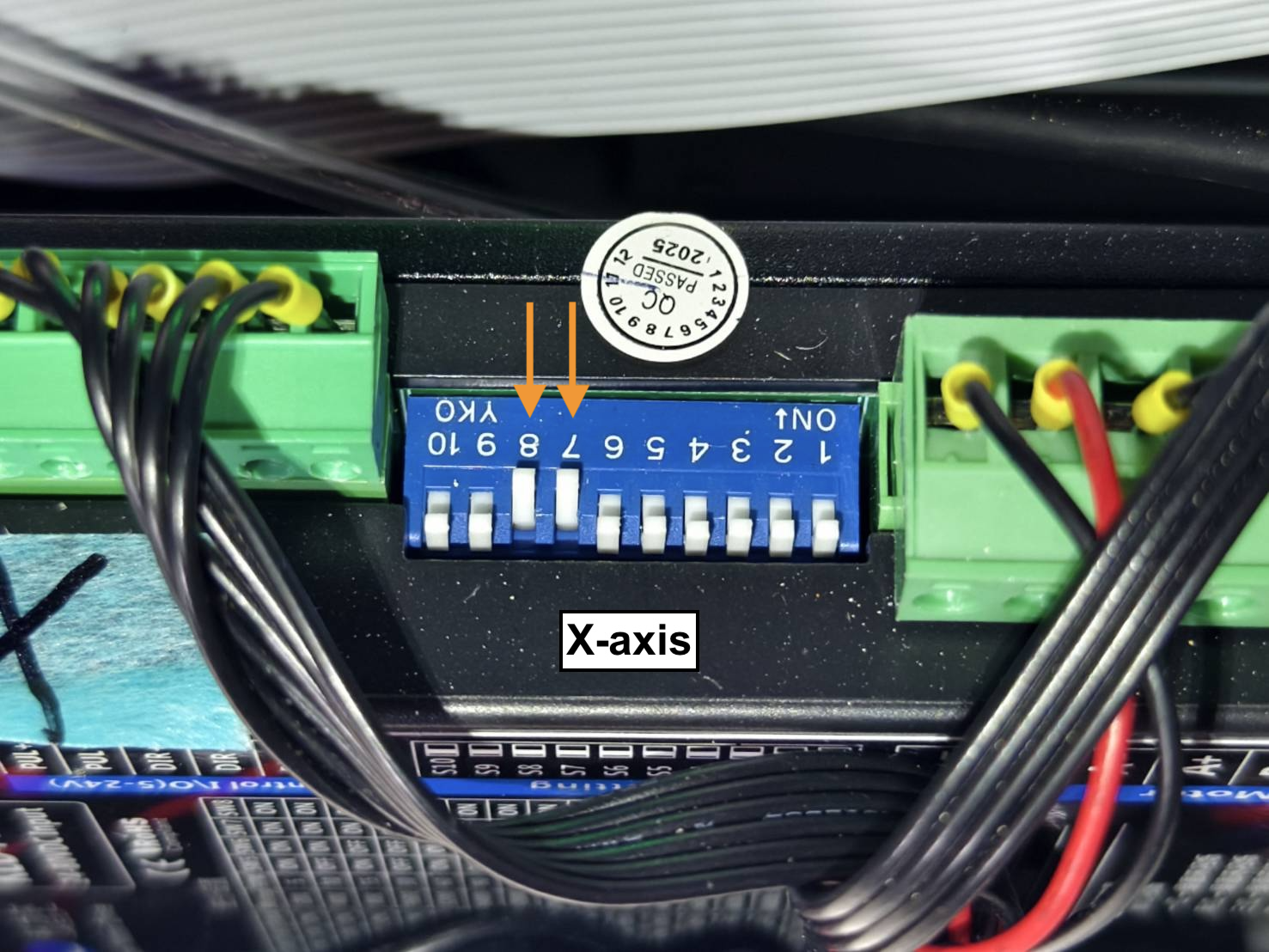

المحور X
5, 6, 8 = ON
7, 8 = ON
بعد التأكد، اختبر العودة للنقطة الأصلية مرة أخرى.
تأكد من النتيجة وحدد الإجراء التالي:
تم التأكد، العودة للنقطة الأصلية نجحت >> تم حل المشكلة
تُستخدم مفاتيح الحد النهائي لإيقاف قضبان التوجيه والمحور البصري عندما يصل رأس الليزر إلى النهايات. يمكن أن تحدث مشاكل العودة للنقطة الأصلية بسبب عطل في مفاتيح الحد النهائي، مما يؤدي إلى عدم توقف رأس الليزر أو توقفه مبكراً.
ارجع إلى الفيديو وتحقق مما إذا كانت أيقونات مفاتيح الحد النهائي تعمل بشكل صحيح عند الضغط عليها.
الضغط على المفتاح = الأيقونة مُغلقة
تحرير المفتاح = أيقونة مفتوحة
فحص مفاتيح الحد للمحور السيني والمحور الصادي
تأكد من النتيجة وحدد الإجراء التالي:
كلا المحورين السيني والصادي يعملان بشكل طبيعي كما في الفيديو >> انتقل إلى الخطوة 5
بعد إكمال الخطوات المذكورة أعلاه، إذا استمرت مشكلة العودة للنقطة المرجعية >> قم بتسجيل فيديو للمشهد (فيديو مثال) و اتصل بخدمة العملاء.
الأسباب المحتملة:
اللوحة الرئيسية تالفة وتحتاج إلى استبدال.
صندوق التشغيل تالف ويحتاج إلى استبدال (احتمالية منخفضة).
مزود طاقة الليزر تالف ويحتاج إلى استبدال (احتمالية منخفضة).

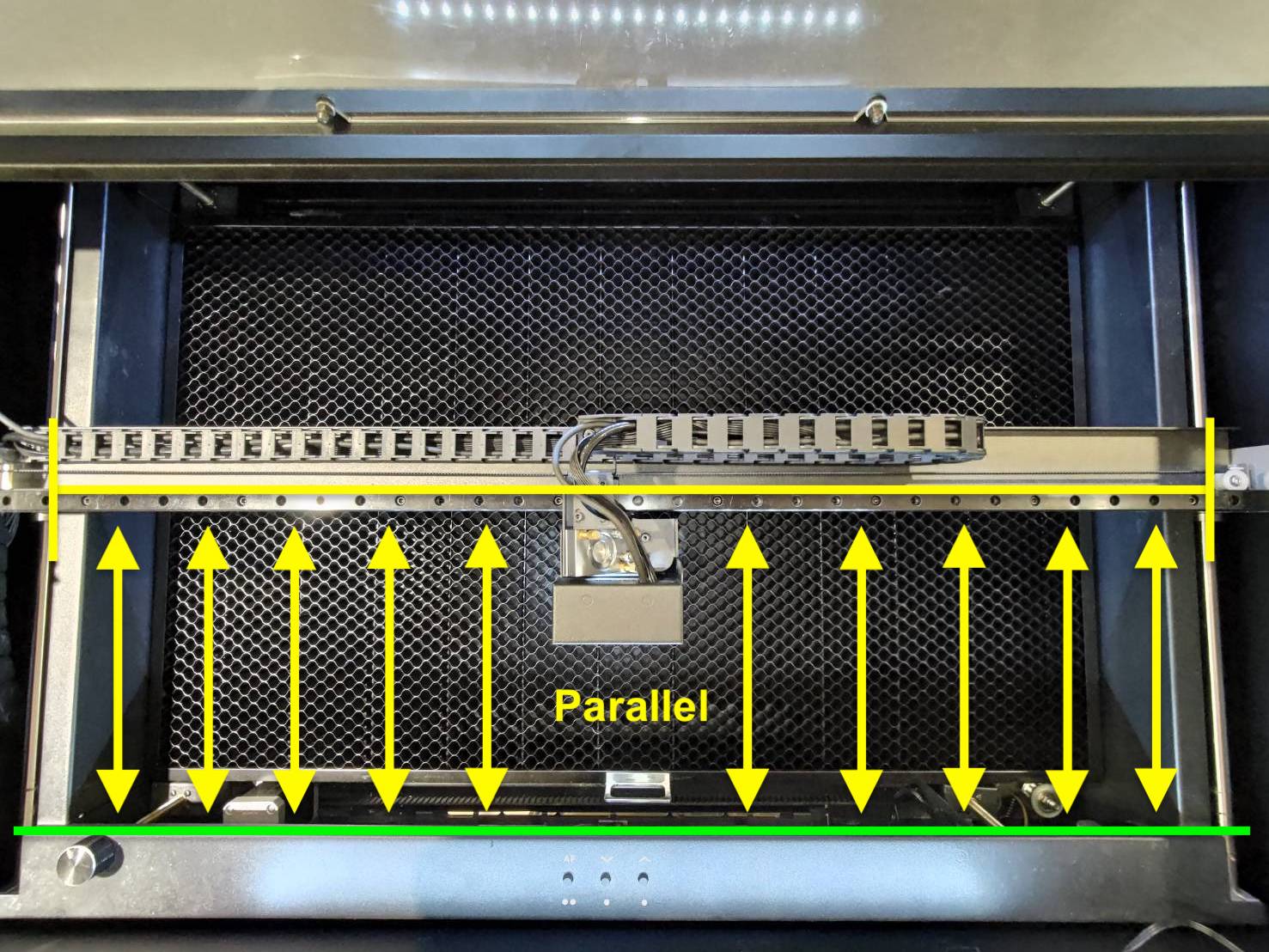

الخطوة 6 - فحص استواء المحور X
للحصول على معلومات حول كيفية اختبار وضبط استواء المحور X، راجع الرابط التالي. تأكد من أن البكرات غير مرتخية، كما هو موضح في نهاية الفيديو. 5-14 ضبط مستوى المحور X
تأكد من النتيجة وحدد الإجراء التالي:
بعد الضبط، العودة للموضع الأصلي طبيعية >> تم حل المشكلة
المحور X متوازٍ، لكن المحور Y فشلت العودة للموضع الأصلي >> انتقل إلى الخطوة 7
المحور X متوازٍ، لكن المحور X فشلت العودة للموضع الأصلي >> سجل فيديو (مثال) و اتصل بخدمة العملاء.
قد يتعرض اللسان المعدني (الدائرة الحمراء) لمفتاح الحد للإجهاد بمرور الوقت، مما يؤثر على الحساسية. يحدث هذا عادةً على المحور Y.
كما هو موضح أدناه، يمكن أن تؤدي إضافة قطعة من الإسفنج أو مادة مماثلة إلى المحور X إلى حل مؤقت للحالة التي لا تصل فيها الصفيحة المعدنية إلى مفتاح حد المحور Y.
تأكد من النتيجة وحدد الإجراء التالي:
نعم، تعمل العودة للموضع الأصلي بشكل طبيعي بعد توسيع السطح >> تم حل المشكلة
المعلومات التي تم جمعها في هذه المقالة، مثل الصور أو مقاطع الفيديو التي تُظهر مشاكل الجهاز، ستحتاج إلى مشاركتها مع الموزع الخاص بك أو الدعم الفني لـ FLUX.
