النقش بقاعدة مفتوحة يتطلب مهارات تشغيل متقدمة.
المجموعة متوفرة فقط في مناطق محددة.
يُنصح بشدة بالتعرف على طريقة تشغيل الجهاز قبل البدء باستخدامه. يتطلب النقش بغطاء مفتوح اتصالاً بشبكة Wi-Fi للتشغيل. إذا كنت ترغب في إجراء نقش متداخل، فإن تجهيز موجه لاسلكي مخصص (نقطة وصول Wi-Fi) سيجعل استخدامه أكثر سهولة.
احتياطات السلامة
- يجب على جميع الأشخاص في نطاق الرؤية ارتداء نظارات واقية من الليزر لتجنب خطر فقدان البصر.
- لا تعرض أي جزء من جسمك لمنطقة العمل.
- لا تسمح للقُصّر باستخدام الجهاز دون إشراف.
- لا تحرك الجهاز أثناء تشغيل الليزر.
- لا تستخدم الجهاز للنقش في أي اتجاه غير الاتجاه السفلي.
- لا تستخدم الجهاز في بيئة يمكن للأطفال الدخول إليها والخروج منها بحرية.
- لا تحدق في اللهب الناتج عن النقش لفترة طويلة.
- في وضع الغطاء المفتوح، قم دائمًا بإيقاف تشغيل الجهاز عند عدم استخدامه وإزالة قفل الأمان USB.
احتياطات سطح العمل
- عند التشغيل على طاولة، افرش طبقتين من رقائق الألومنيوم على الطاولة لمنع الليزر من إتلاف سطح الطاولة عن طريق الخطأ.
- عند التشغيل على الأرض، سيترك النقش على الأسطح الحجرية أو الخرسانية علامات ولكنه لن يشتعل. عمليًا، تعتبر الأرضيات الخرسانية هي الأفضل.
- لا تقم بالنقش على أرضيات راتنج الإيبوكسي، حيث سيؤدي ذلك إلى إنتاج غازات ضارة.
- إذا أصاب الليزر الأرضية أو الطاولة، فإن العلامات الناتجة ستكون غير قابلة للإزالة. عند النقش، يُنصح بالتحقق من سلامة رقائق الألومنيوم لتجنب إتلاف الأثاث.
- يجب تثبيت رقائق الألومنيوم بشريط لاصق لمنعها من الانجراف بفعل مضخة الهواء.
- يجب أن يكون سطح رقائق الألومنيوم مستويًا. فرقائق الألومنيوم المجعدة ستؤدي إلى تشتيت شعاع الليزر وتسبب خطرًا.
- يمكن إزالة القطران المتبقي على الأرضية بعد قطع الخشب باستخدام الكحول أو المنظفات.
متطلبات البيئة:
- بيئة جيدة التهوية
- بيئة ذات إشارة شبكة قوية
- لوح صلب لمعايرة الكاميرا
- تجهيز معدات الترشيح (موصى به)
- تجهيز قناع الكربون النشط (موصى به)
محتويات العلبة
تتضمن مجموعة الغطاء المفتوح ① قفل أمان USB ② عمود تمديد الليزر ③ نظارات واقية للعين من الليزر
التثبيت
فتح الغطاء السفلي يُنصح بشدة باتباع الخطوات التالية لتجنب إلحاق الضرر بالجهاز.
1. ارتداء النظارات الواقية
2. فصل التيار الكهربائي
3. إزالة اللوحة الخلوية
4. إزالة صواميل تثبيت الغطاء السفلي
5. إزالة اللوحة السفلية
6. الاحتفاظ بالبراغي والصواميل الخاصة باللوحة السفلية بشكل آمن لتجنب فقدانها

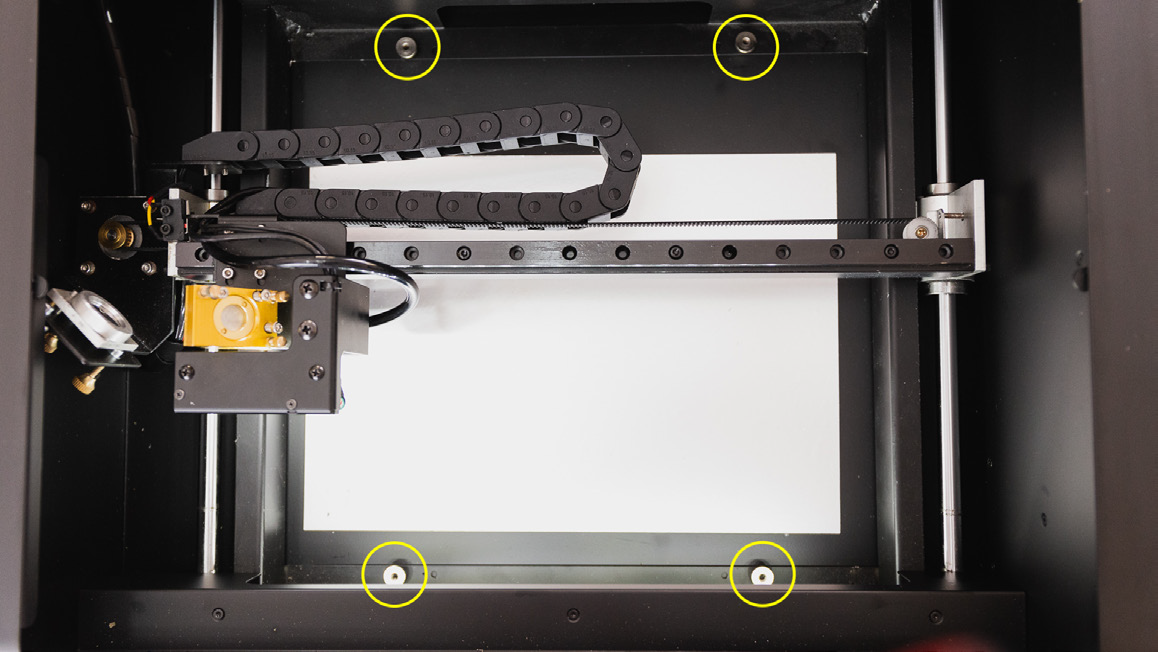

▲ قم بإزالة صواميل التثبيت الأربعة للغطاء السفلي (عند استخدام المجموعة لأول مرة، رش بعض الكحول على صواميل التثبيت الأربعة وانتظر حتى يذوب لاصق البراغي، ثم استخدم أداة لفتح الصواميل بقوة)
7. تركيب قضيب التركيز الطويل
إذا كان جهاز beamo الخاص بك مزودًا بالفعل بمجموعة التركيز التلقائي، يرجى الرجوع إلى هذه التعليمات أولاً، اطلب مجموعة تمديد مستشعر التركيز من خدمة العملاء، ثم راجع التعليمات المرتبطة للتثبيت.

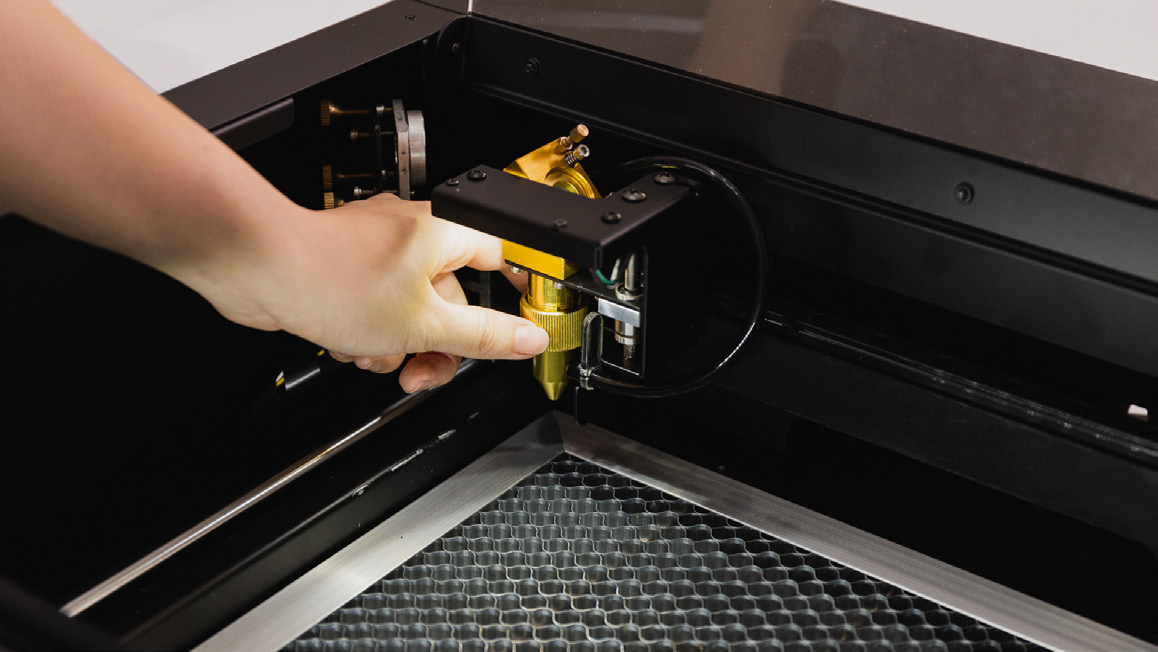

▲ فك حلقة تثبيت مرآة التركيز

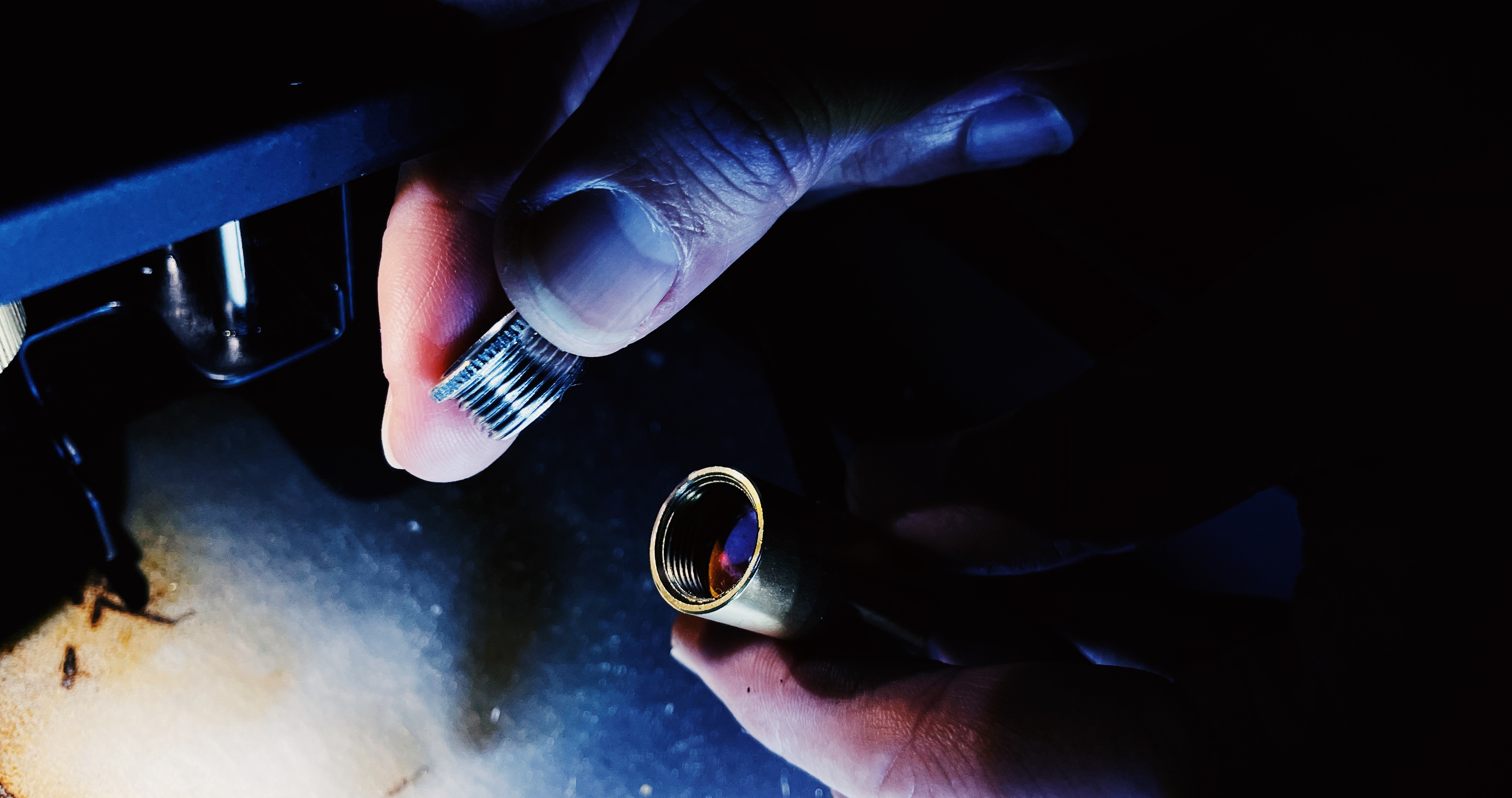

▲ قم بإزالة رأس الليزر، ثم قم بتدوير وإزالة الغطاء الفضي وقم بتخزينه بشكل صحيح

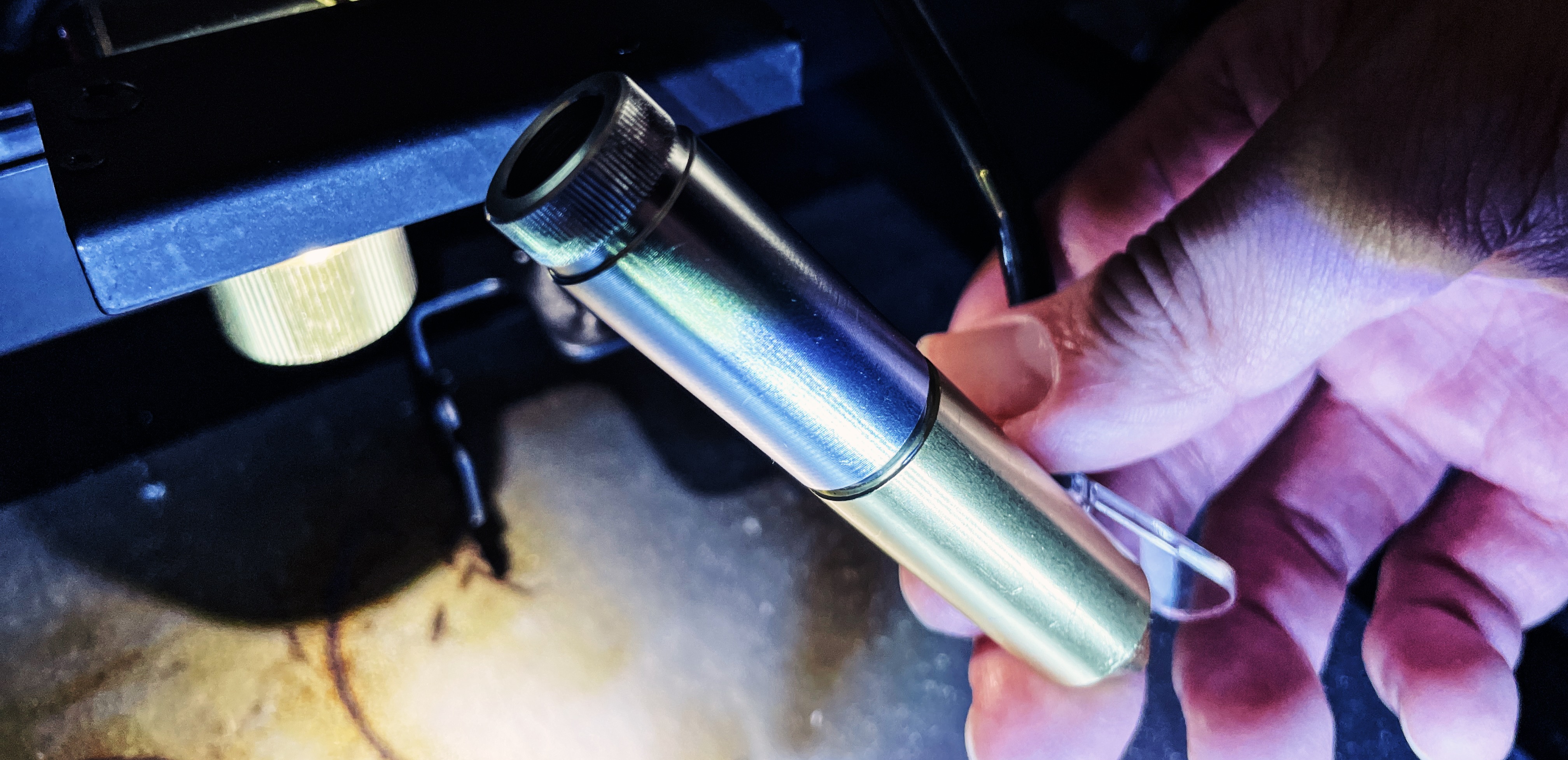

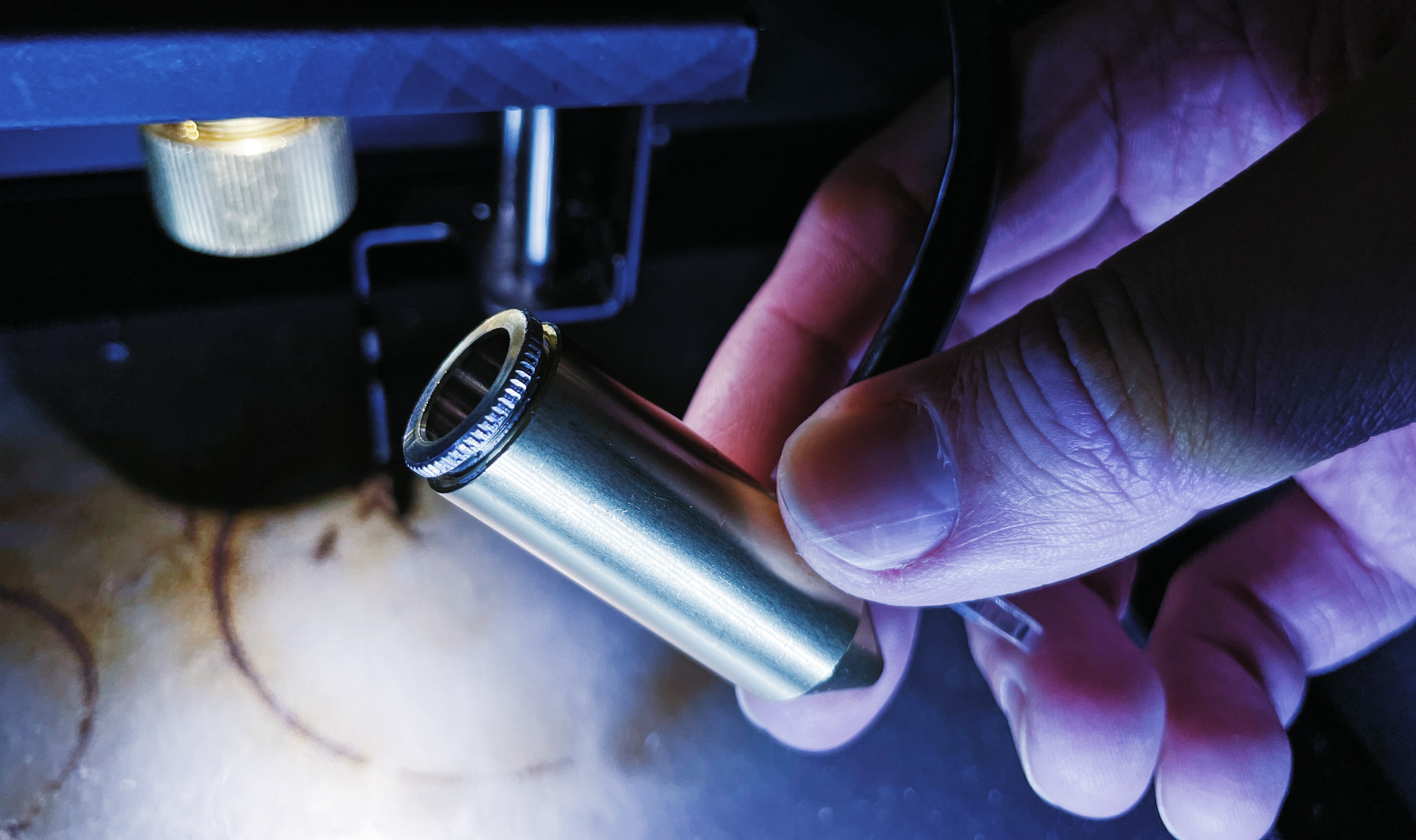

▲ قم بتركيب قضيب تمديد الليزر
▲ أعد رأس الليزر الممتد إلى قاعدة التثبيت، واضغط على مجرى الهواء الأسود بالقرب من أسفل حامل تثبيت الكاميرا، وقم بإحكام حلقة تثبيت مرآة التركيز

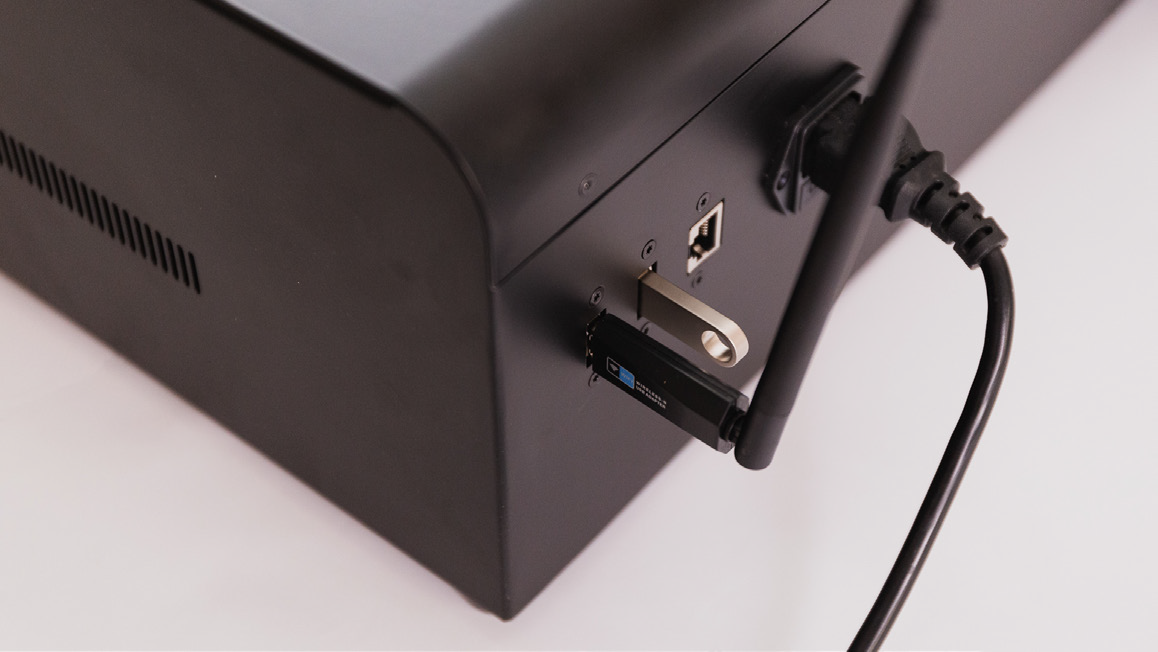

8. تركيب قفل الأمان
أدخل قفل الأمان الخاص بالمجموعة في الجهاز، وقم بإزالته عند عدم الاستخدام لتجنب مخاطر السلامة الناجمة عن الاستخدام العرضي من قبل الآخرين.
9. بدء إجراء المعايرة
عند استخدام مجموعة القاعدة المفتوحة، يلزم إجراء معايرة إضافية لإزاحة المرآة ذات البعد البؤري الطويل. يعتمد مبدأ معايرة الكاميرا على نقش نمط معايرة على سطح مستوٍ والحصول على الخطأ من خلال صورة الكاميرا.
أ. انقر على "القائمة" > "الجهاز" > "اسم الجهاز" > "معايرة الكاميرا (وحدة الغطاء المفتوح)".

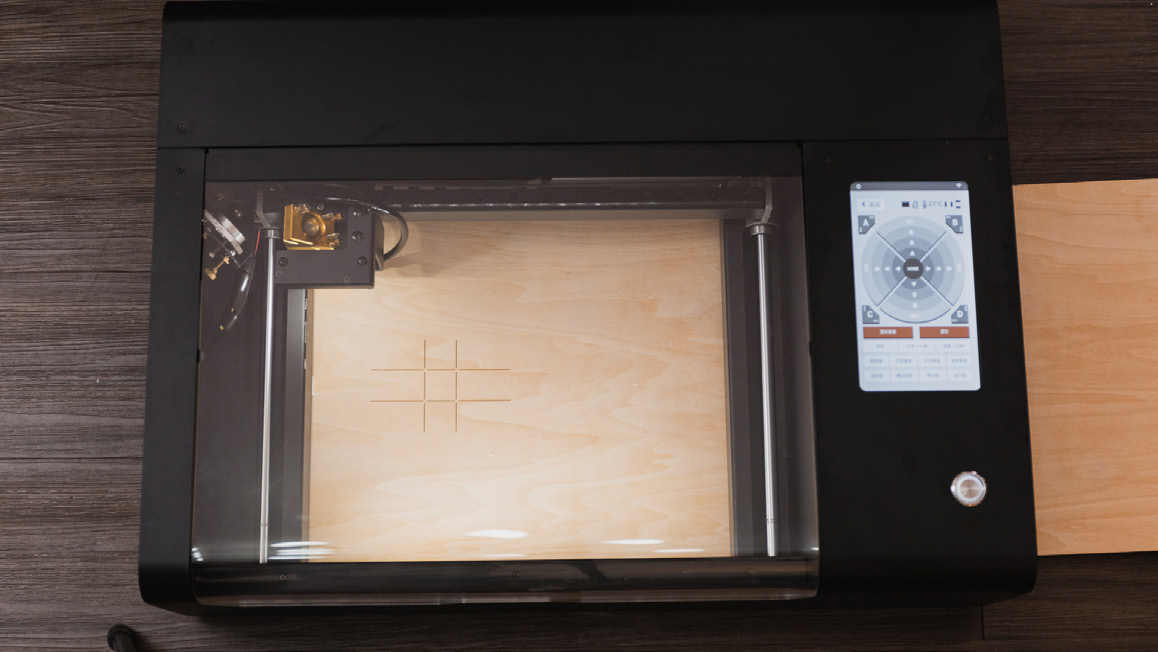

ب. ضع مادة لوحة المعايرة: على عكس المعايرة العامة للكاميرا باستخدام الورق العادي، تتطلب معايرة الكاميرا لوحدة الغطاء المفتوح مادة لوحة صلبة (لوح خشبي أو لوح رغوي) كأساس لنمط المعايرة. سيتم نفخ الورق الأبيض العادي بواسطة مروحة العادم ومضخة الهواء. بعد تثبيت مادة اللوحة الصلبة وضبط التركيز، يمكنك النقر على "التالي" لنقش نمط المعايرة.
في حالة فشل المعايرة التلقائية بسبب نسيج المادة، يمكن ضبط قيم المعايرة يدويًا. تساهم معايرة الكاميرا الدقيقة في تحسين جودة الدمج بشكل فعال. يلزم إجراء معايرة واحدة فقط في كل مرة يتم فيها تركيب قضيب التمديد.
إجراء المعايرة التلقائية واليدوية
▲ بعد اكتمال النقش، سيقوم البرنامج تلقائيًا بإنشاء قيم المعايرة. عند النقش مع غطاء مفتوح، يجب تقليل خطأ المعاينة إلى أدنى حد ممكن، وقد تحتاج بعض قيم المعايرة إلى ضبط يدوي.
لاحظ إزاحة المربع الأحمر على الشاشة، واضبط قيم إزاحة X-Y على الجانب الأيمن، وزاوية الدوران، والحجم، والقيم الأخرى لجعل المربع الأحمر يتداخل مع المربع الأوسط لعلامة التقاطع في المعاينة.
بعد النقر على "التالي"، تكتمل عملية المعايرة.
الاستخدام

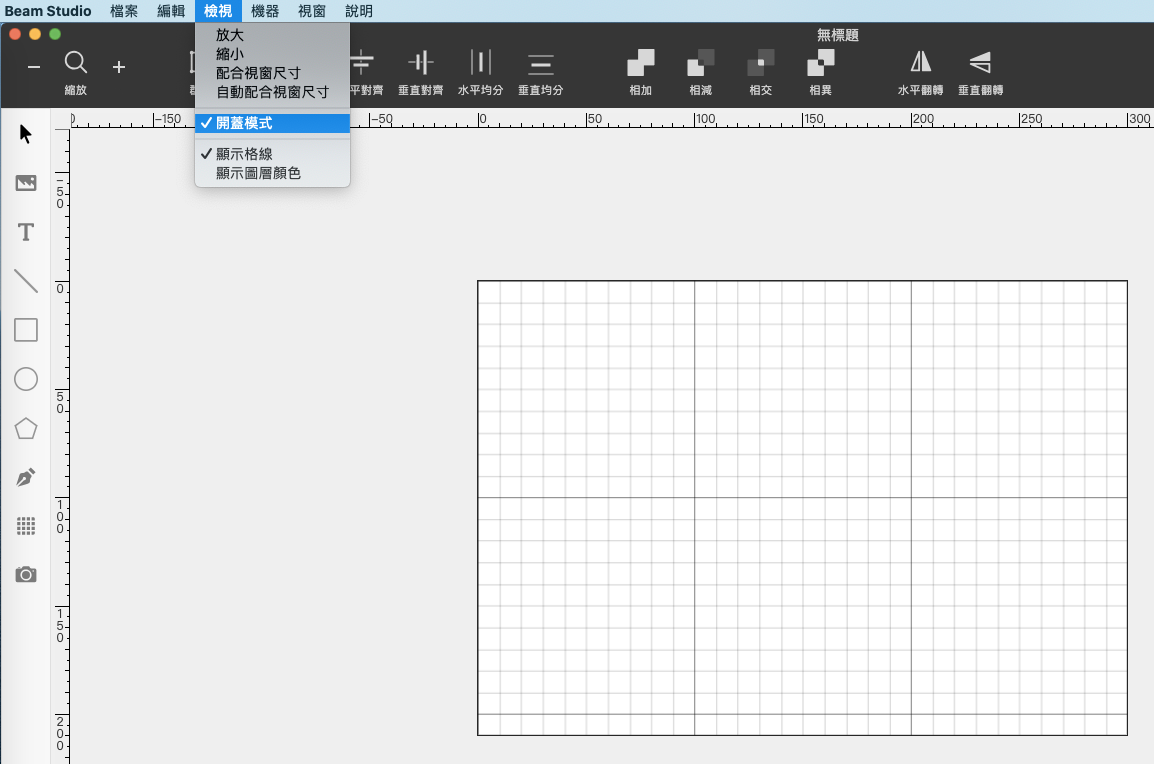

تأكد من تفعيل خيار "عرض" > "وضع القاعدة المفتوحة" عند العمل في هذا الوضع.
في إعدادات المستند، ستظهر معاينة الكاميرا في الموضع الصحيح بعد تفعيل خيار القاعدة المفتوحة. بعد وضع المادة تحت الجهاز، يمكنك إرسال الملف كما في سير العمل العادي وبدء عملية النقش والقطع.
نصائح التشغيل

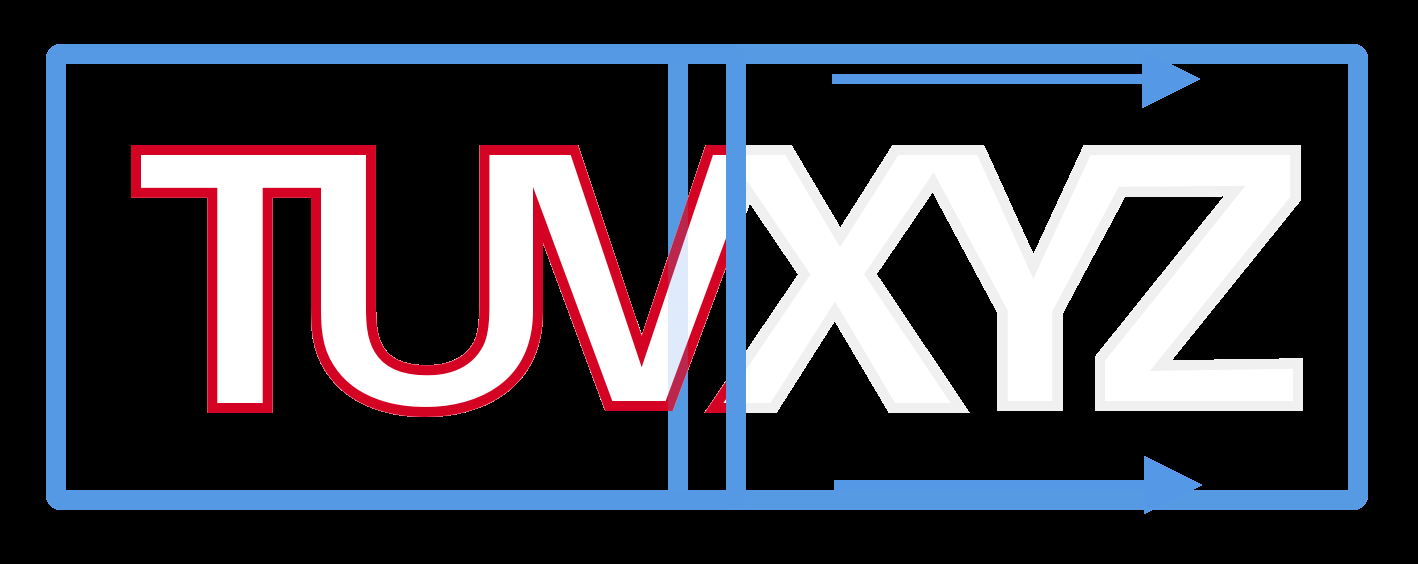

- للقطع على نطاق واسع، يُنصح باستخدام تنسيق SVG للملف، وجعل المسار بأكمله المراد قطعه في صورة SVG واحدة، بحيث يمكنك عند الربط تحريك الرسومات مباشرة في البرنامج.

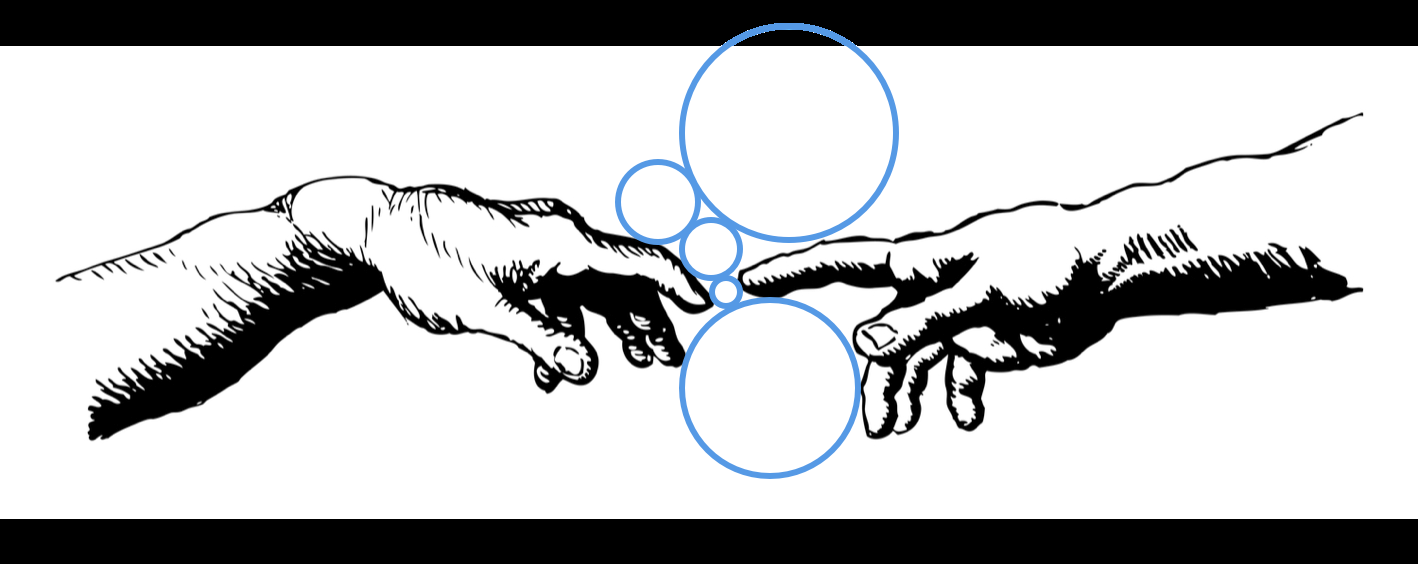

- بالنسبة لأعمال النقش واسعة النطاق، يُنصح بترك مساحة فارغة (دائرة زرقاء كبيرة) في كل نقش للسماح بهامش للأخطاء.

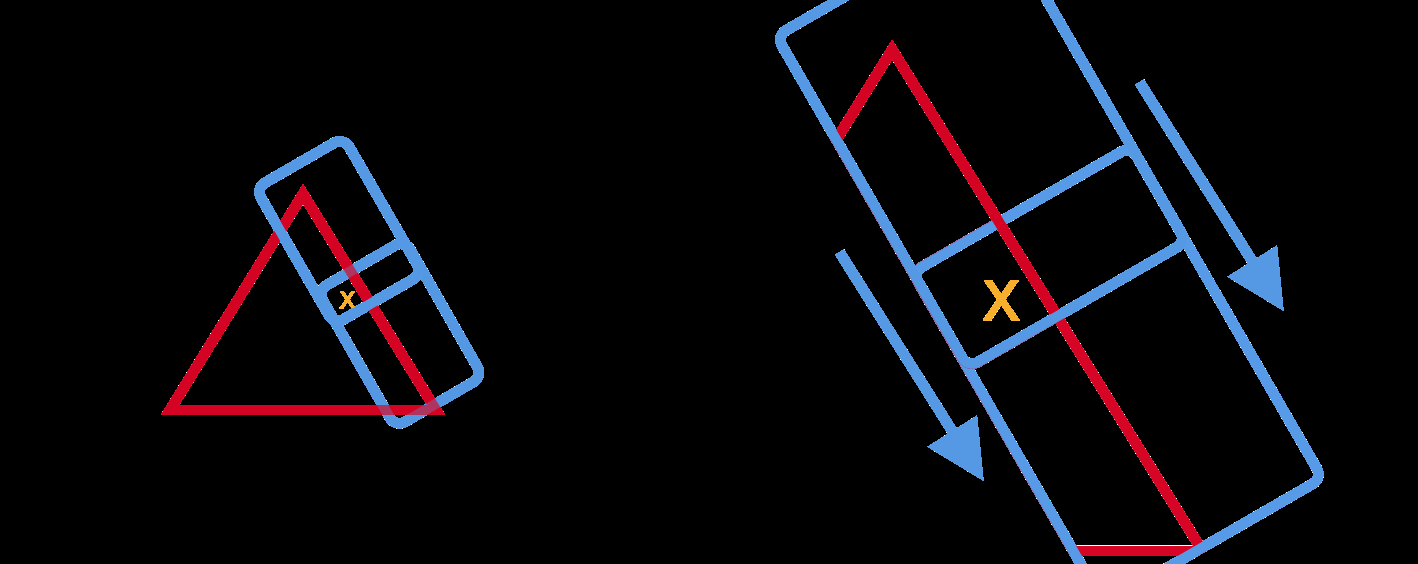

- أثناء المعاينة، يمكنك المحاذاة باستخدام نقطتين مرجعيتين أو أكثر. إذا كانت هناك أجزاء كان من المفترض إزالتها أصلاً، فيمكنك إضافة علامات محاذاة. (كما هو موضح في الشكل، المثلثات الحمراء هي الأجزاء المراد إزالتها، والعلامة X الصفراء هي النقطة المرجعية.)
- إذا كان موضع المعاينة يختلف قليلاً في كل مرة، فيرجى التأكد من أن الجزء السفلي من حامل الكاميرا قريب من مجرى الهواء وأن الجهاز مستوٍ.
- عند نقل الجهاز، يرجى رفعه ثم نقله. قد يؤدي سحب الجهاز إلى إتلاف الوسادات السفلية وقطع العمل.

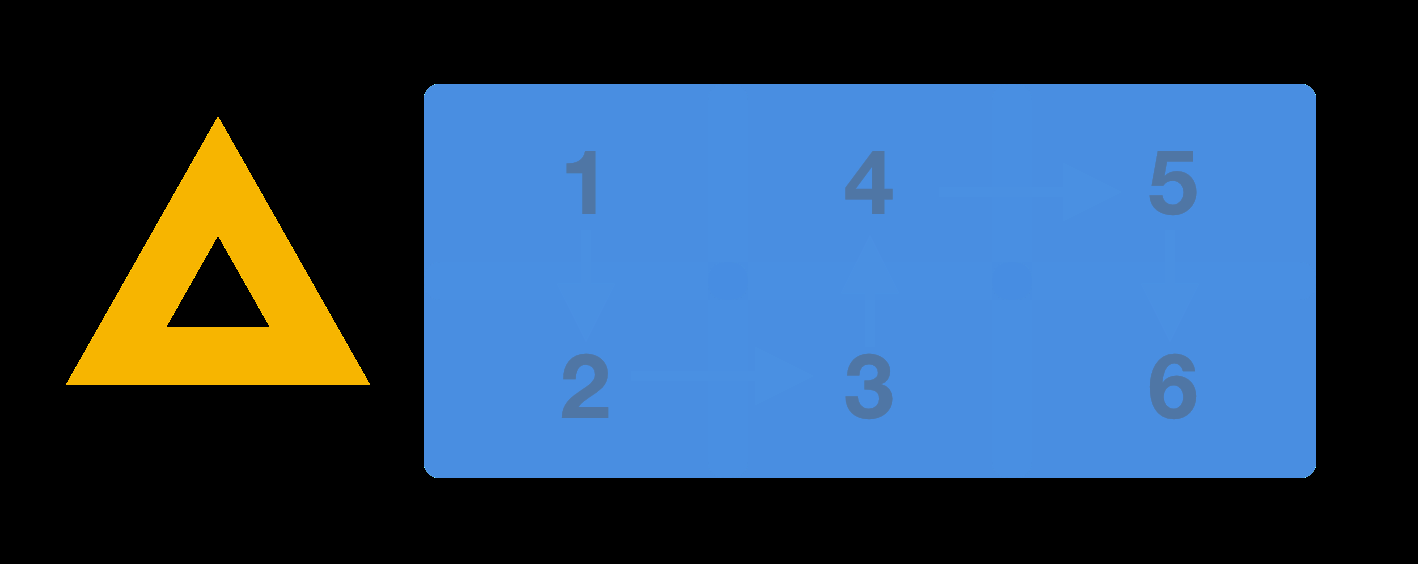

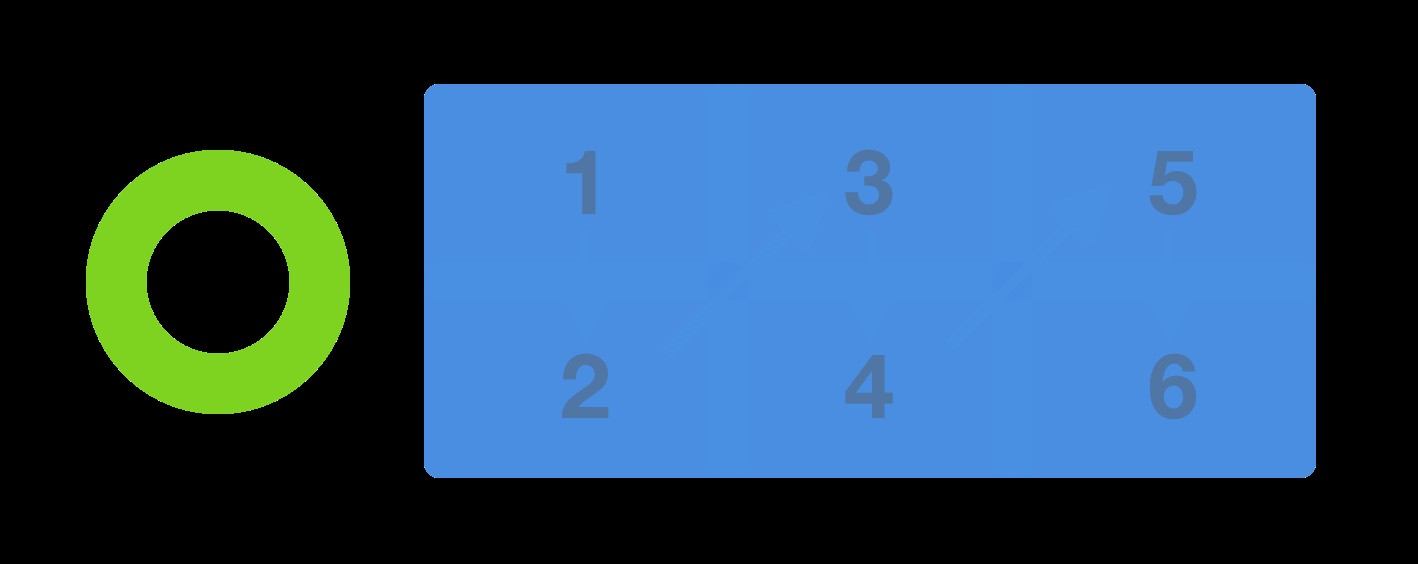

- بعد عمليات الربط المتعددة، قد تتضخم الأخطاء. يُنصح بالنقش بشكل متسلسل وفقًا للنطاق المتصل.

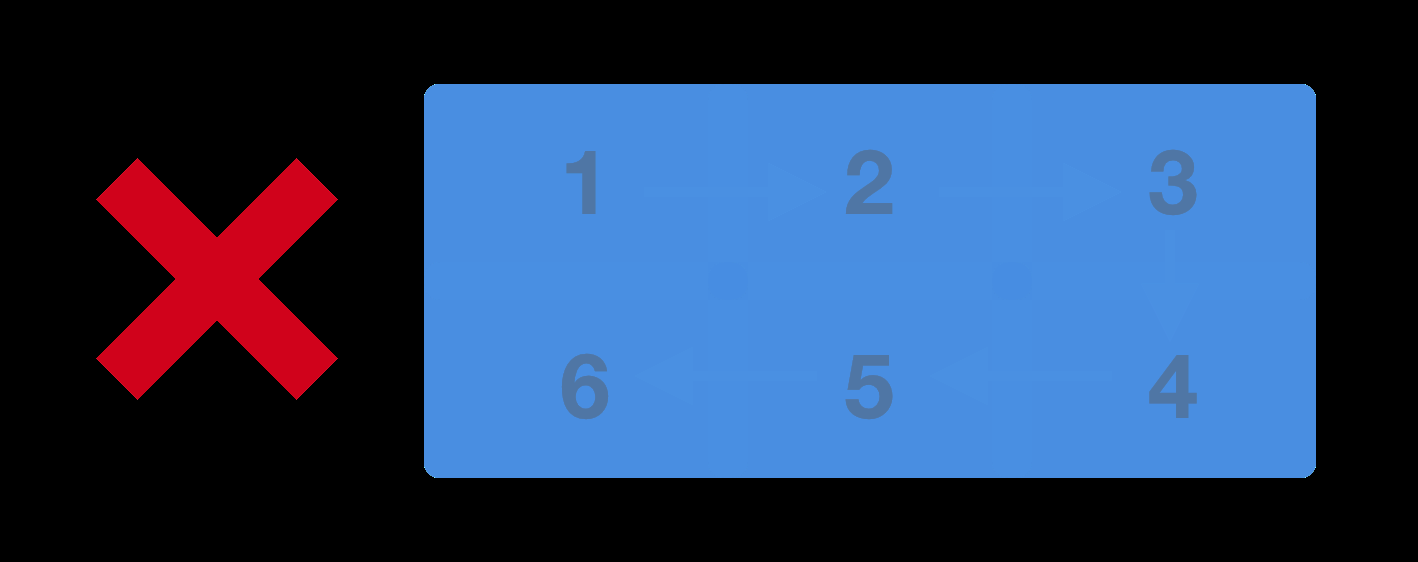

كلما زاد الاختلاف في الترتيب بين الأجزاء المتجاورة، زاد الخطأ المتراكم.
