من أجل سلامتك، يرجى إيقاف تشغيل الجهاز وفصله عن مصدر الطاقة.

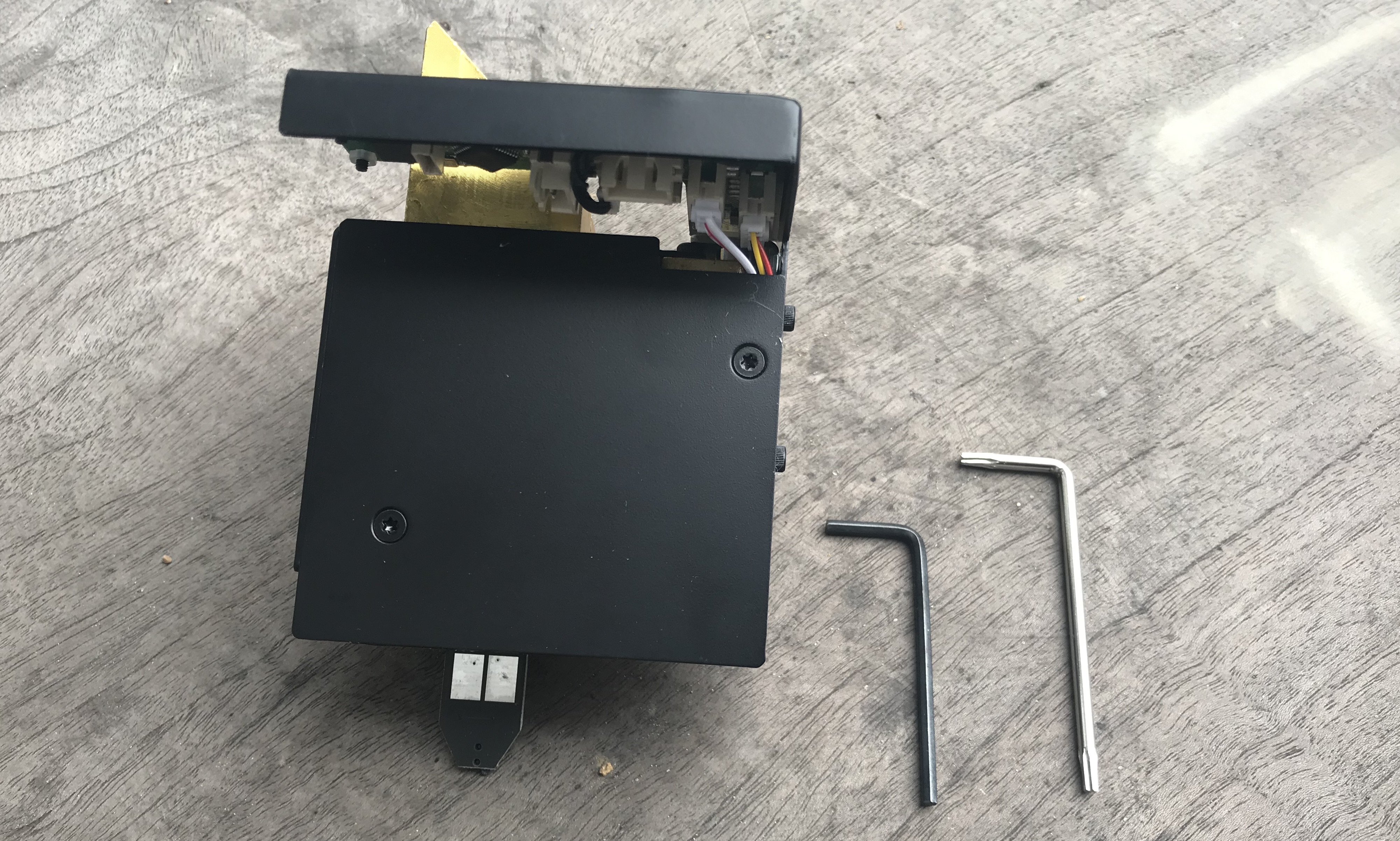

1ملحق التركيز التلقائي 2مفتاح ألن 3مفتاح نجمي (في العبوة الأصلية لجهاز بيمو)

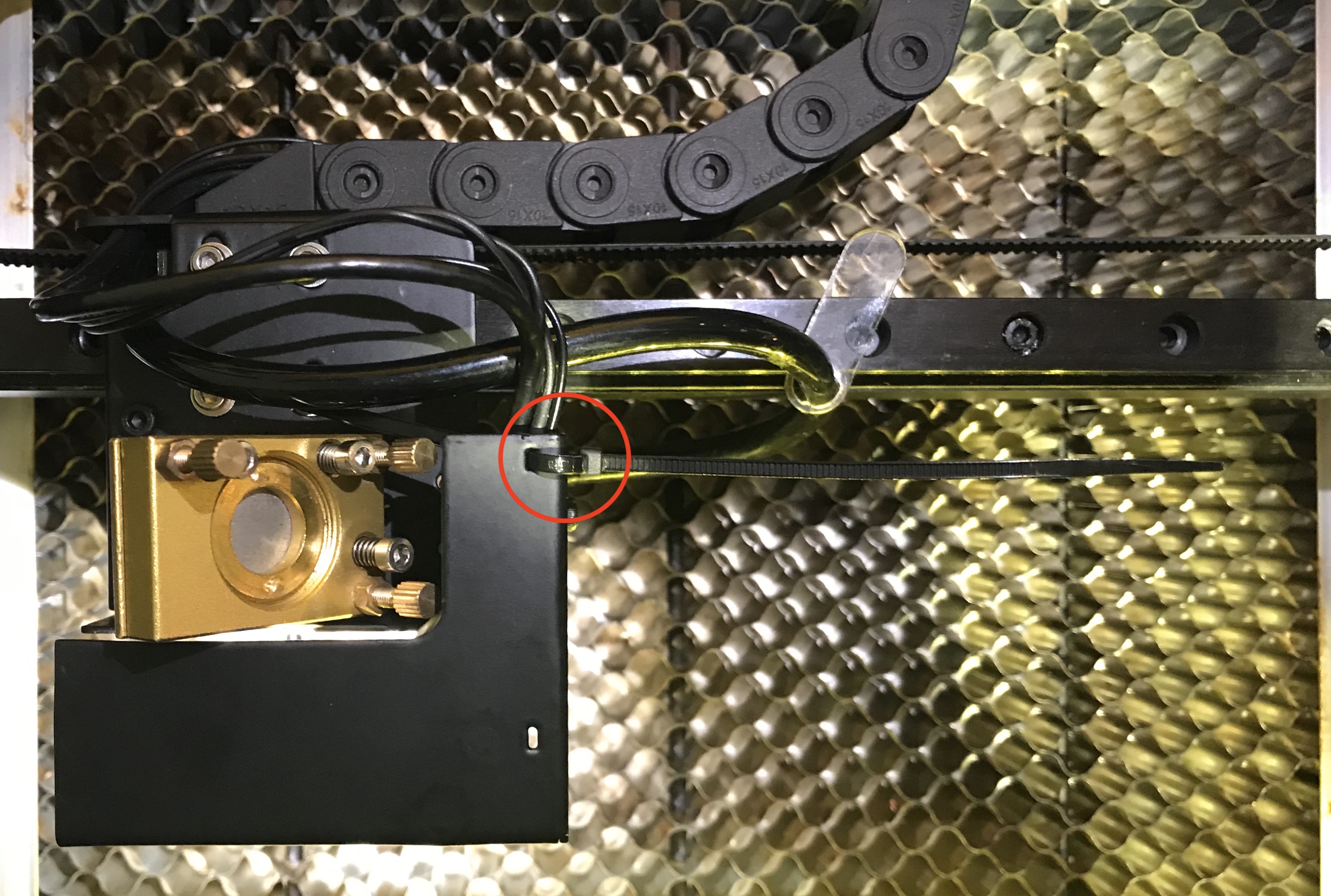

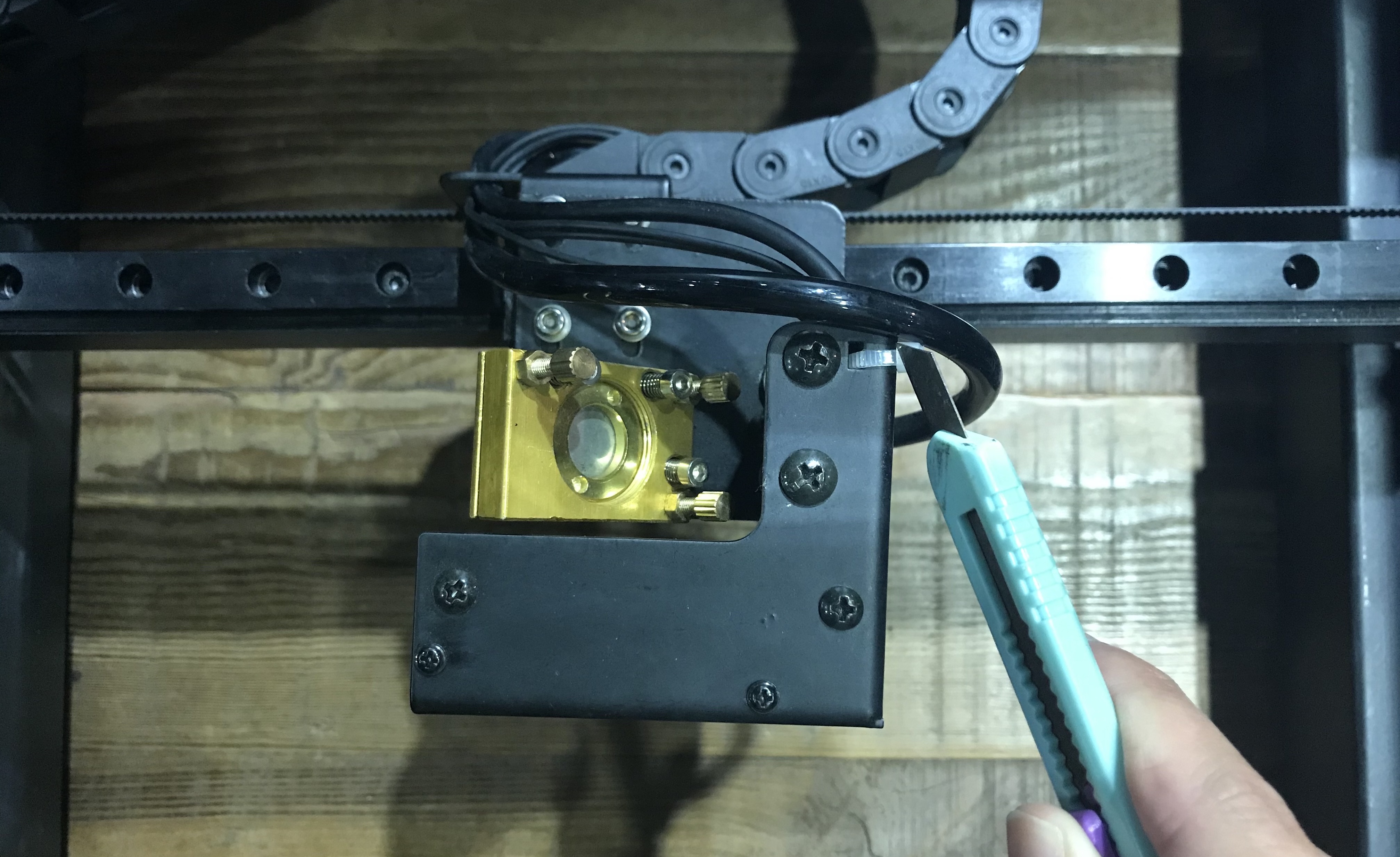

1. قص الشريط البلاستيكي الذي يثبت الكابل.

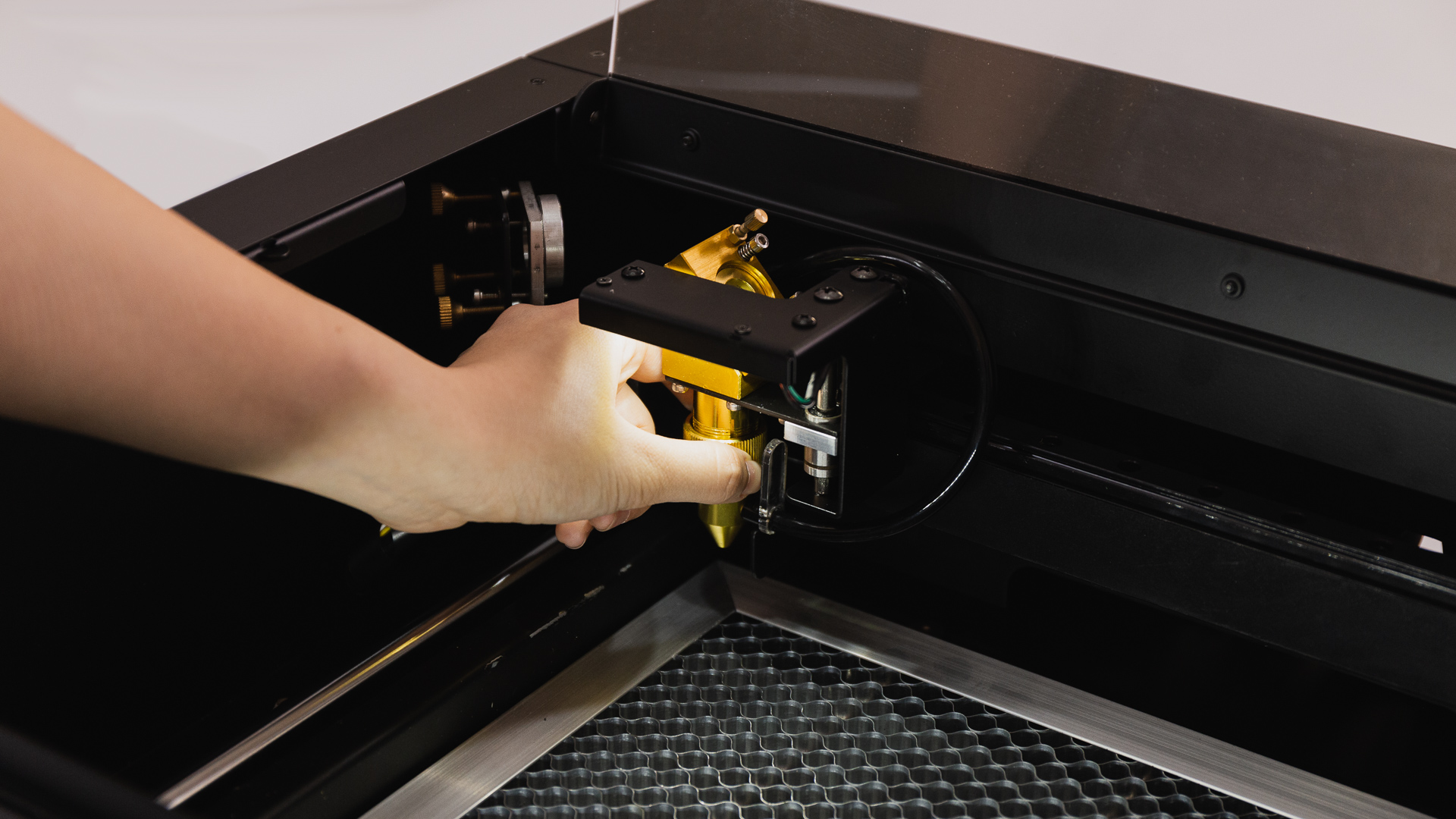

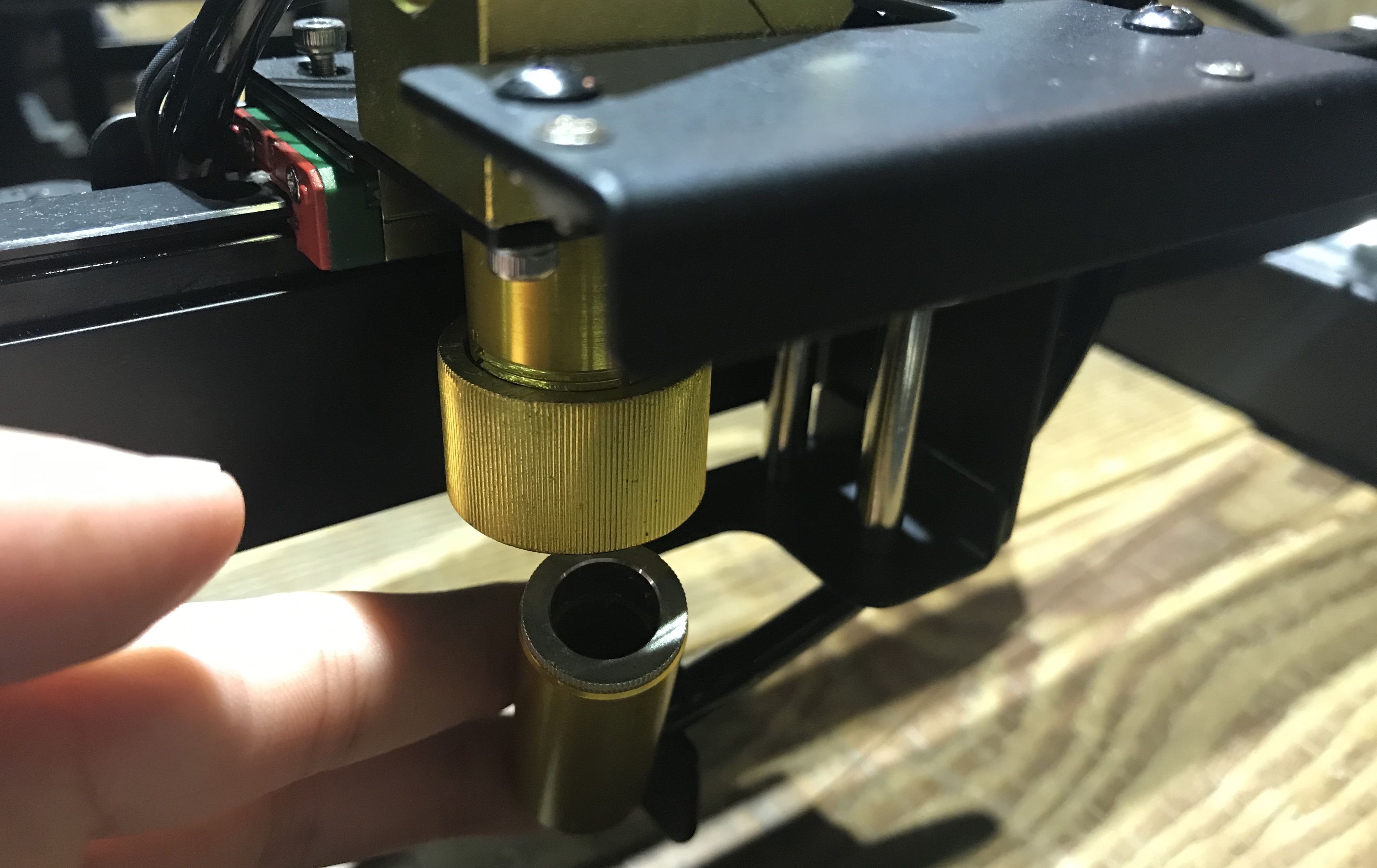

2. قم بفك حلقة تركيز رأس الليزر وإزالة رأس الليزر. قم بفك حلقة تركيز رأس الليزر وإزالة رأس الليزر.

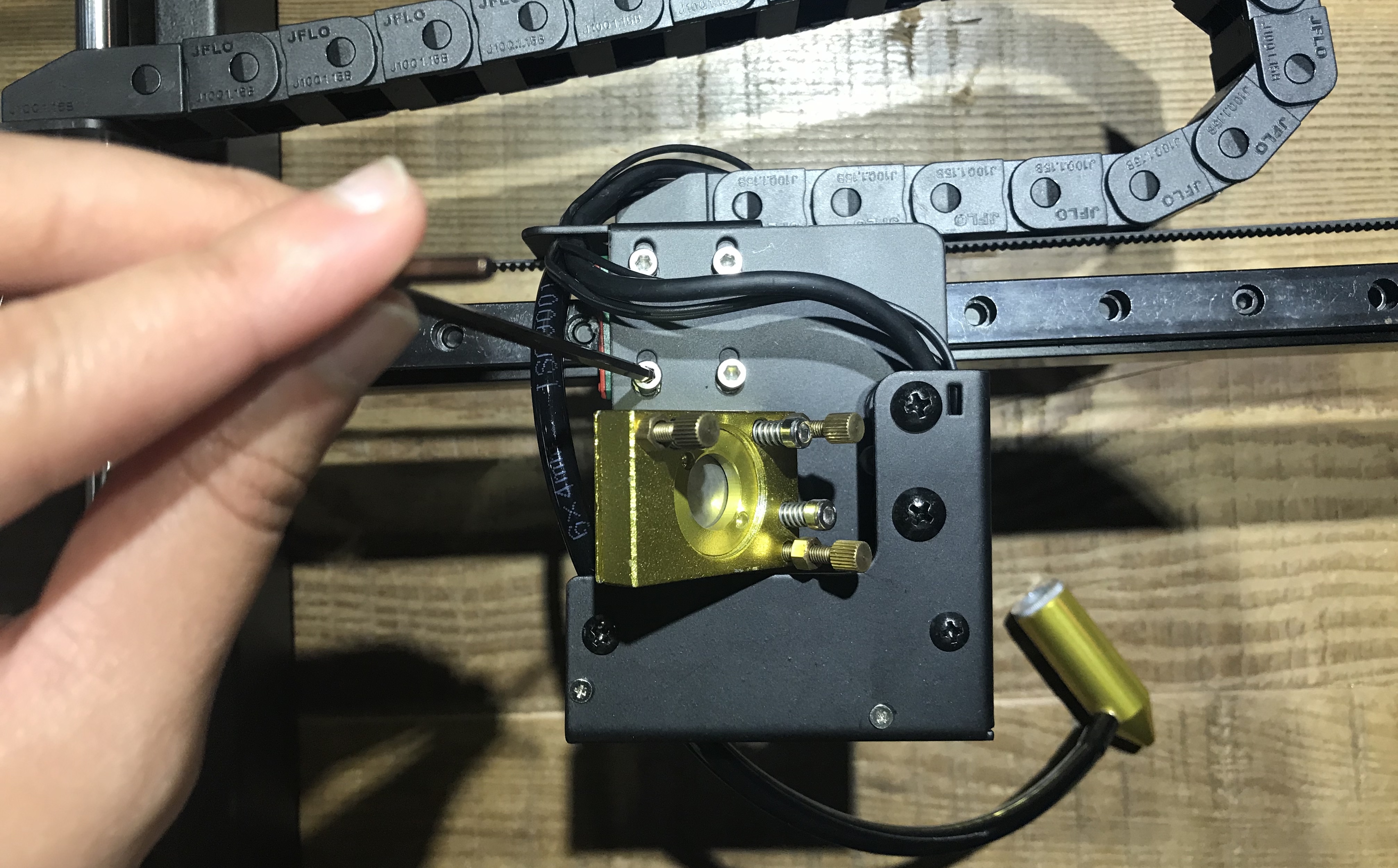

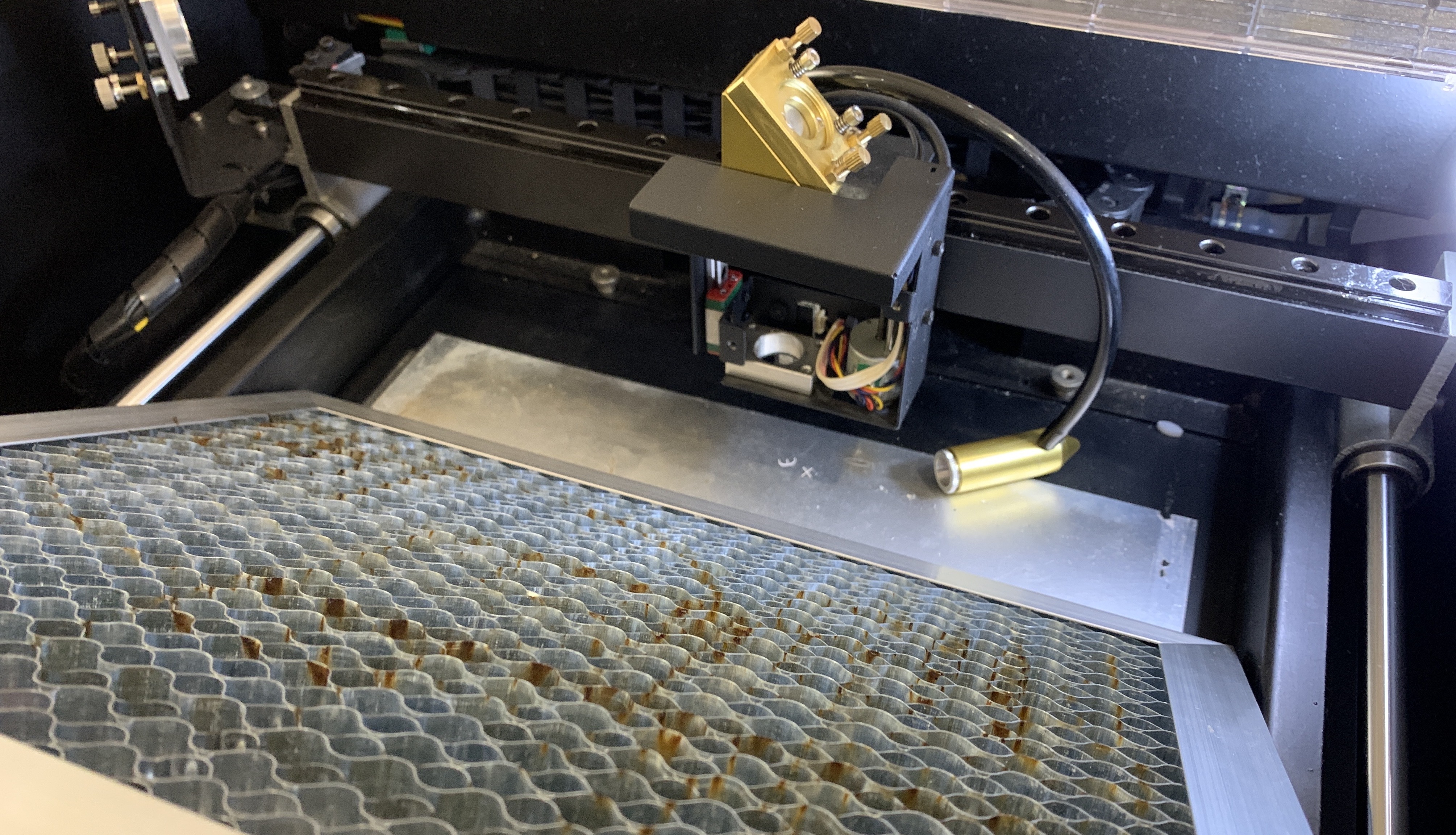

3. قم بفك المسامير الأربعة التي تثبت وحدة الليزر بالمسار باستخدام مفتاح ألن.
4. افصل كلاً من كابل الكاميرا وسلك LED.

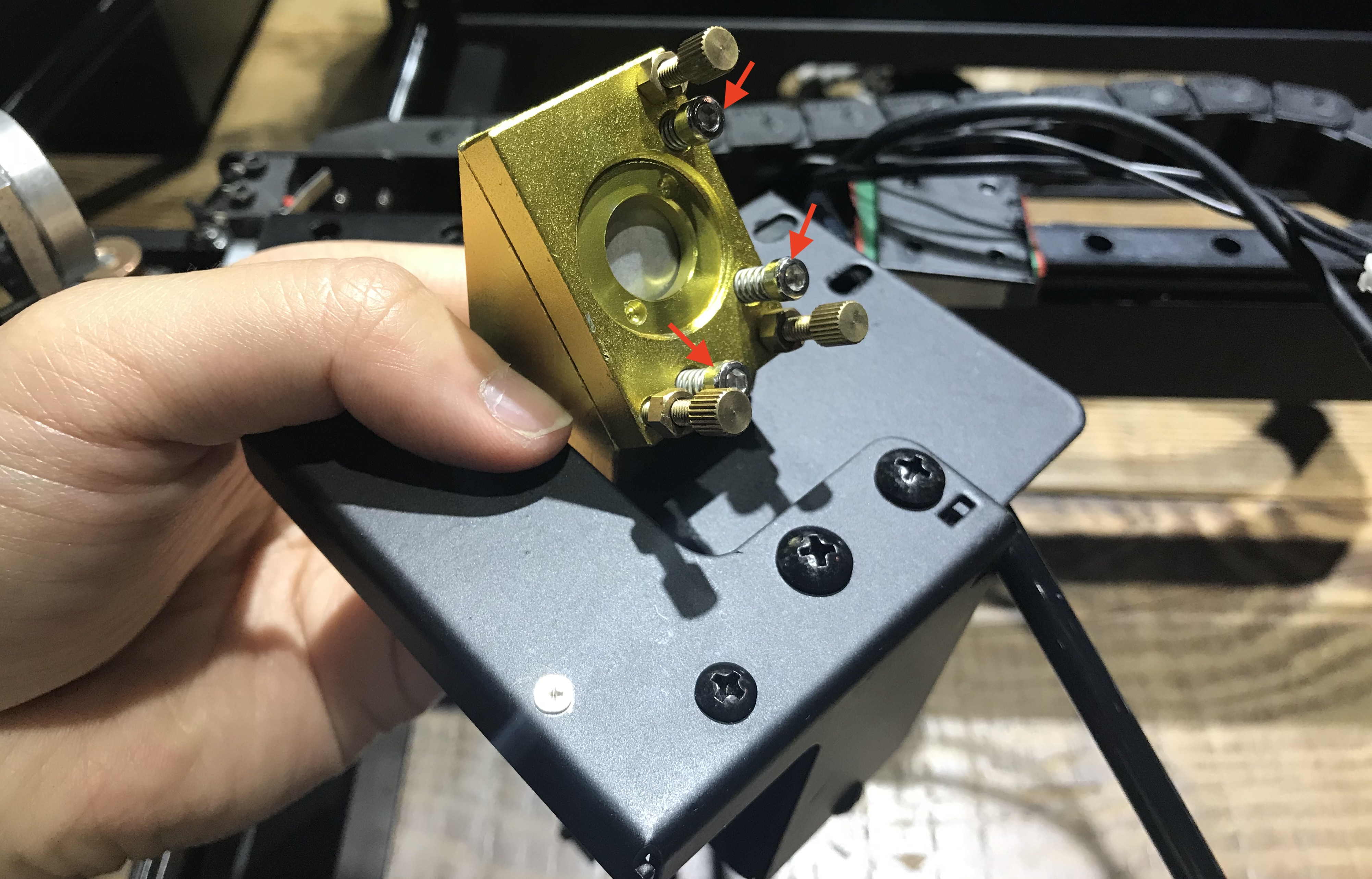

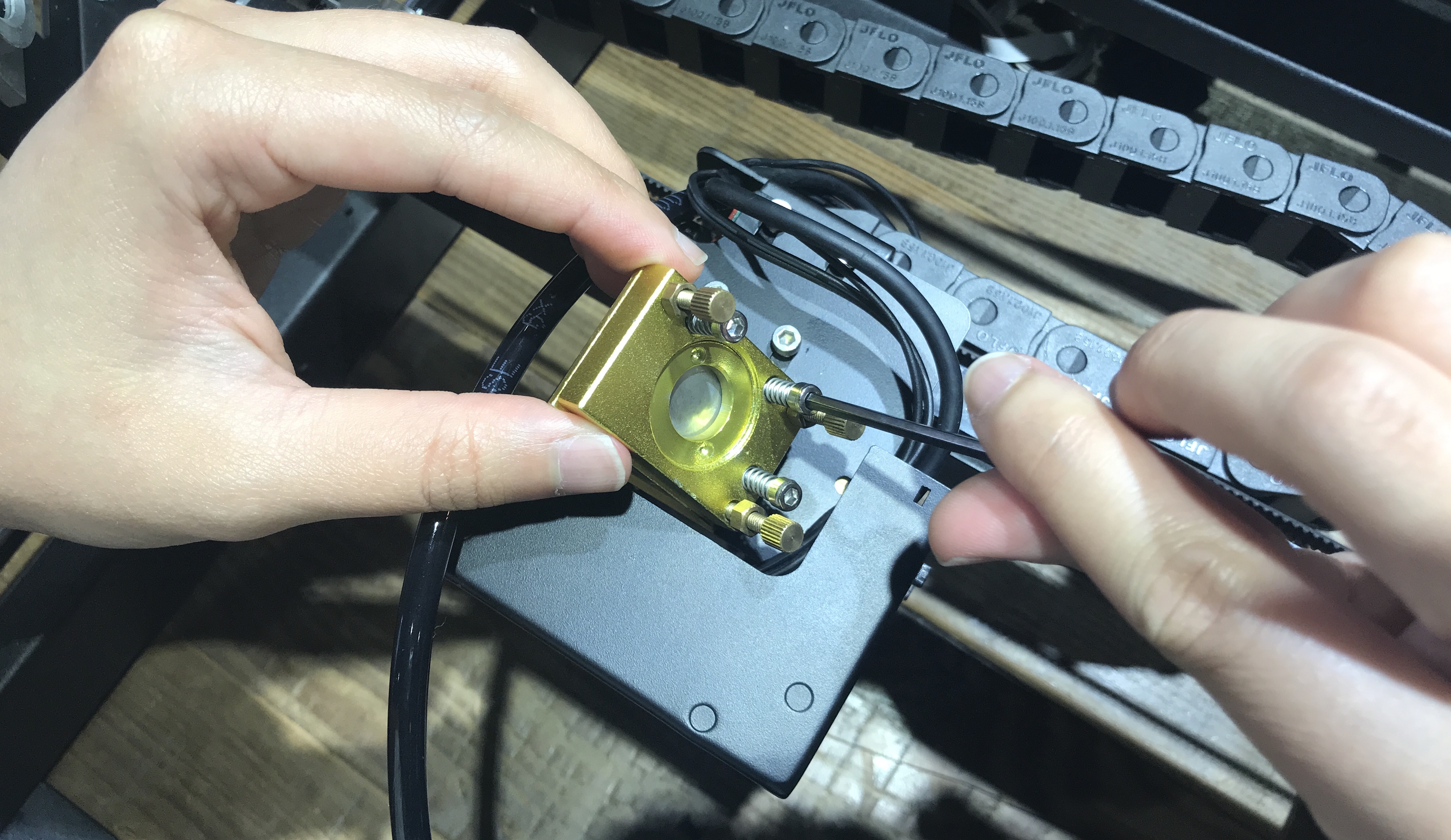

5. قم بإزالة المرآة العاكسة الثالثة باستخدام مفتاح ألن.

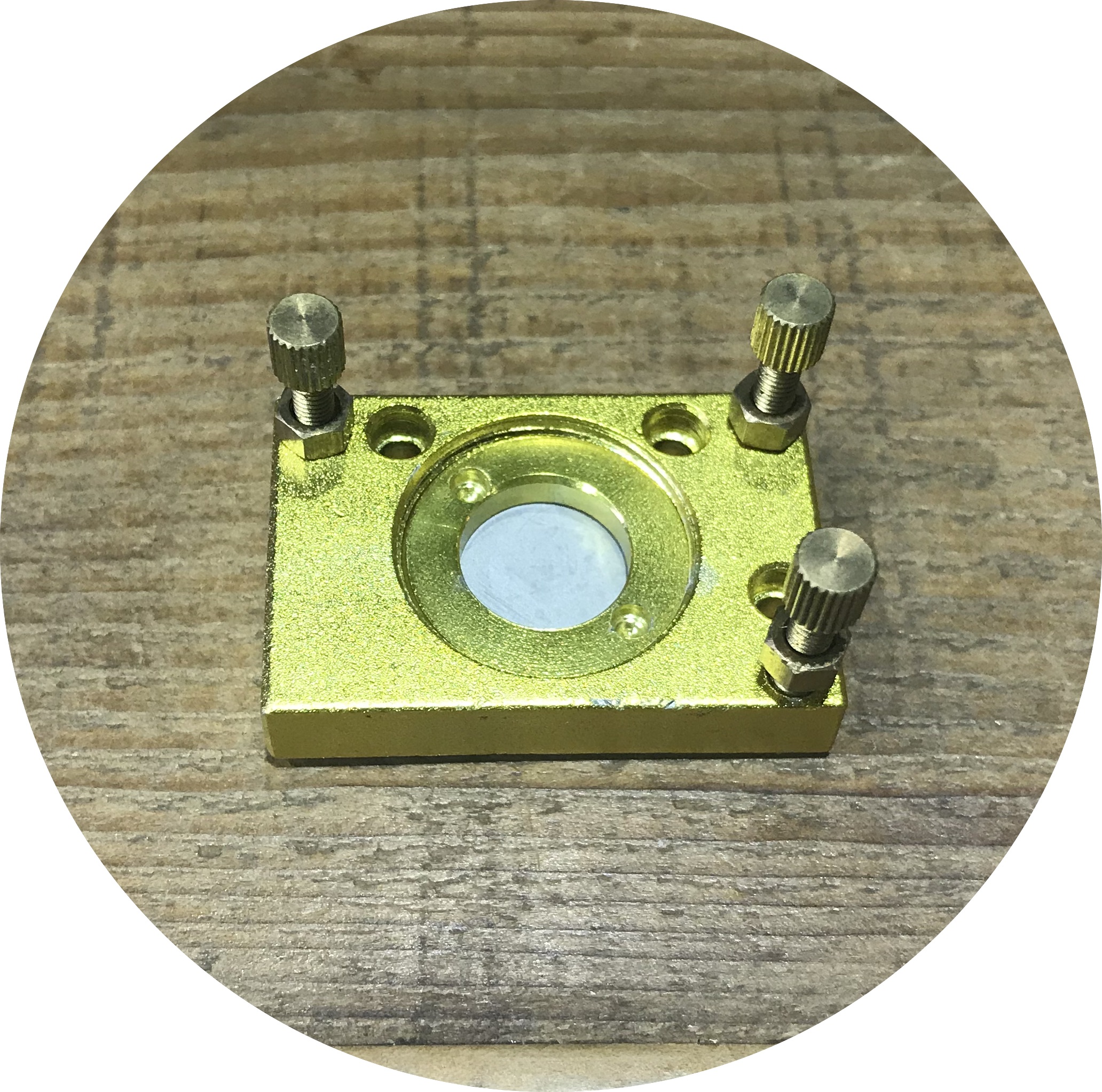

▲المرآة العاكسة الثالثة

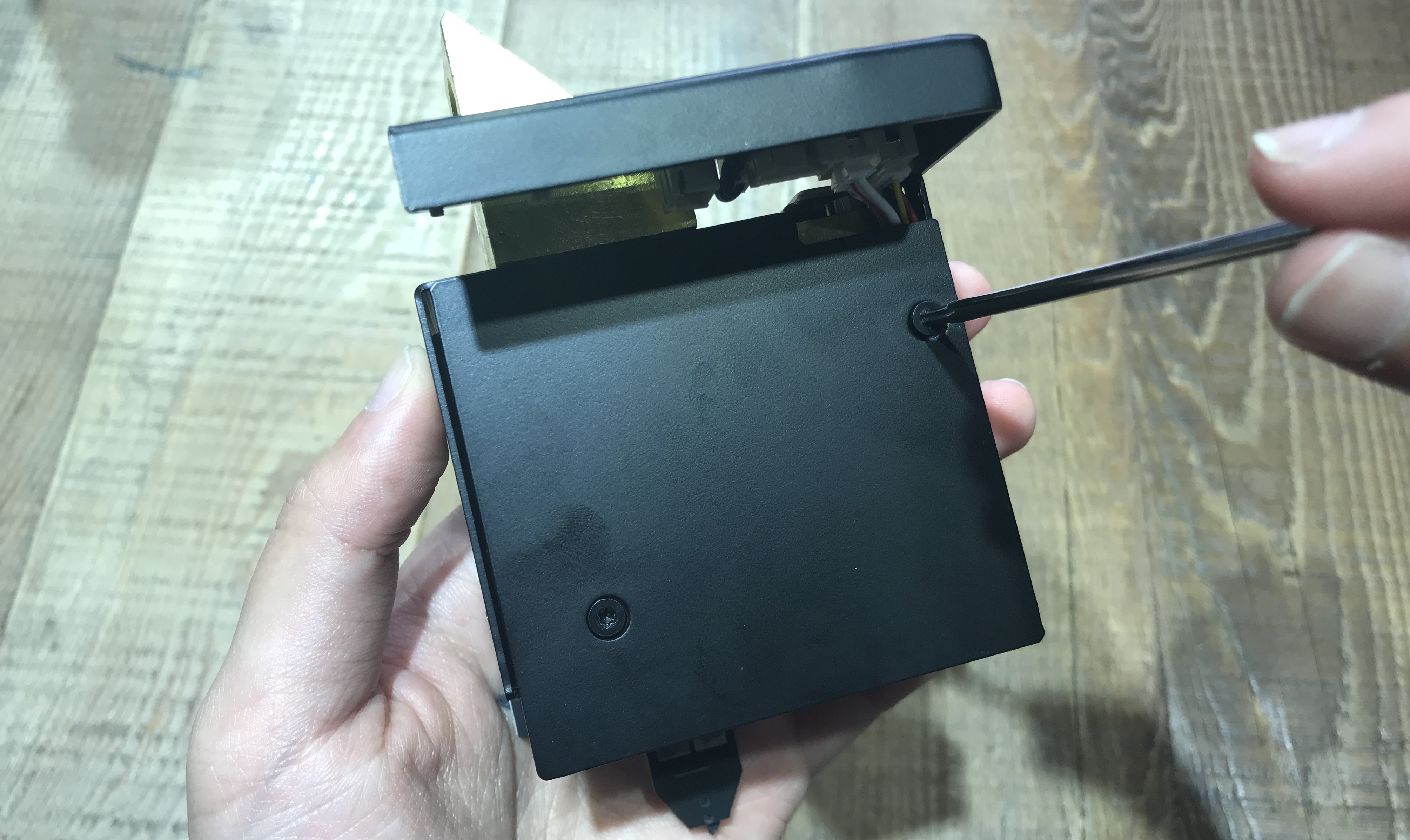

6. قم بإزالة البرغيين الموجودين على وحدة التركيز التلقائي

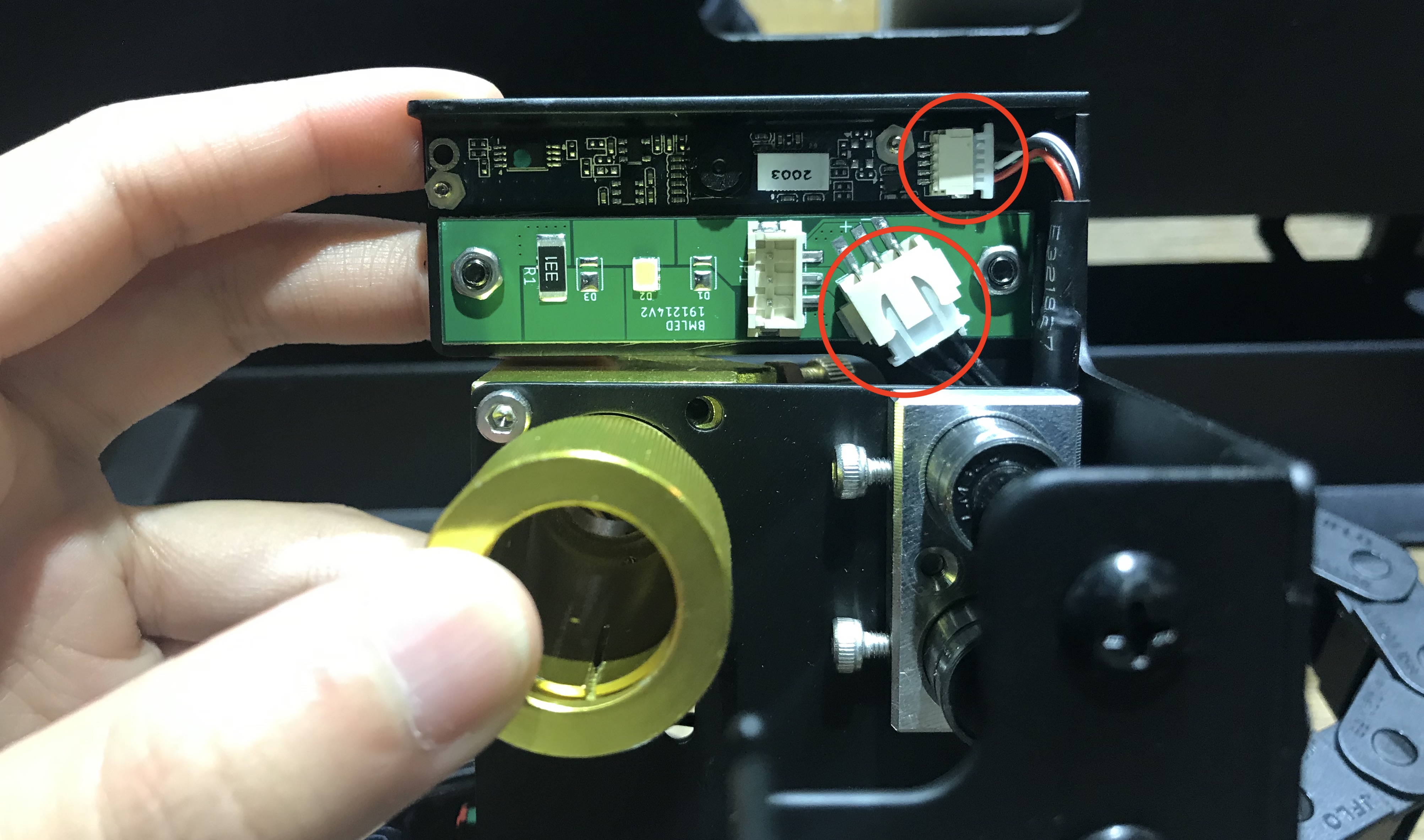

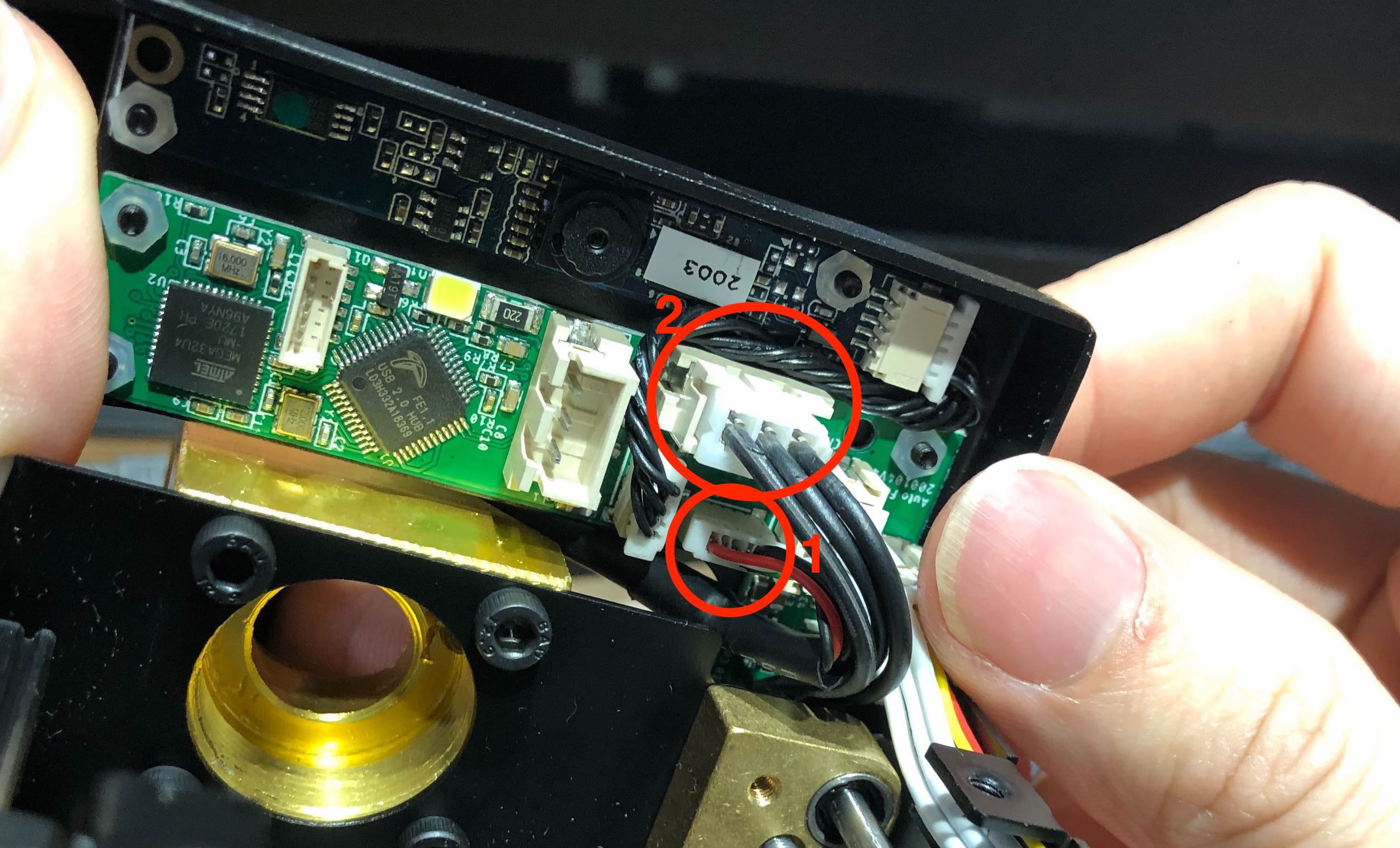

7. قم بتوصيل كابل الكاميرا وسلك LED في الدائرة 1 والدائرة 2.
(نصيحة: قم بتوصيل كابل الكاميرا أولاً ثم سلك LED)

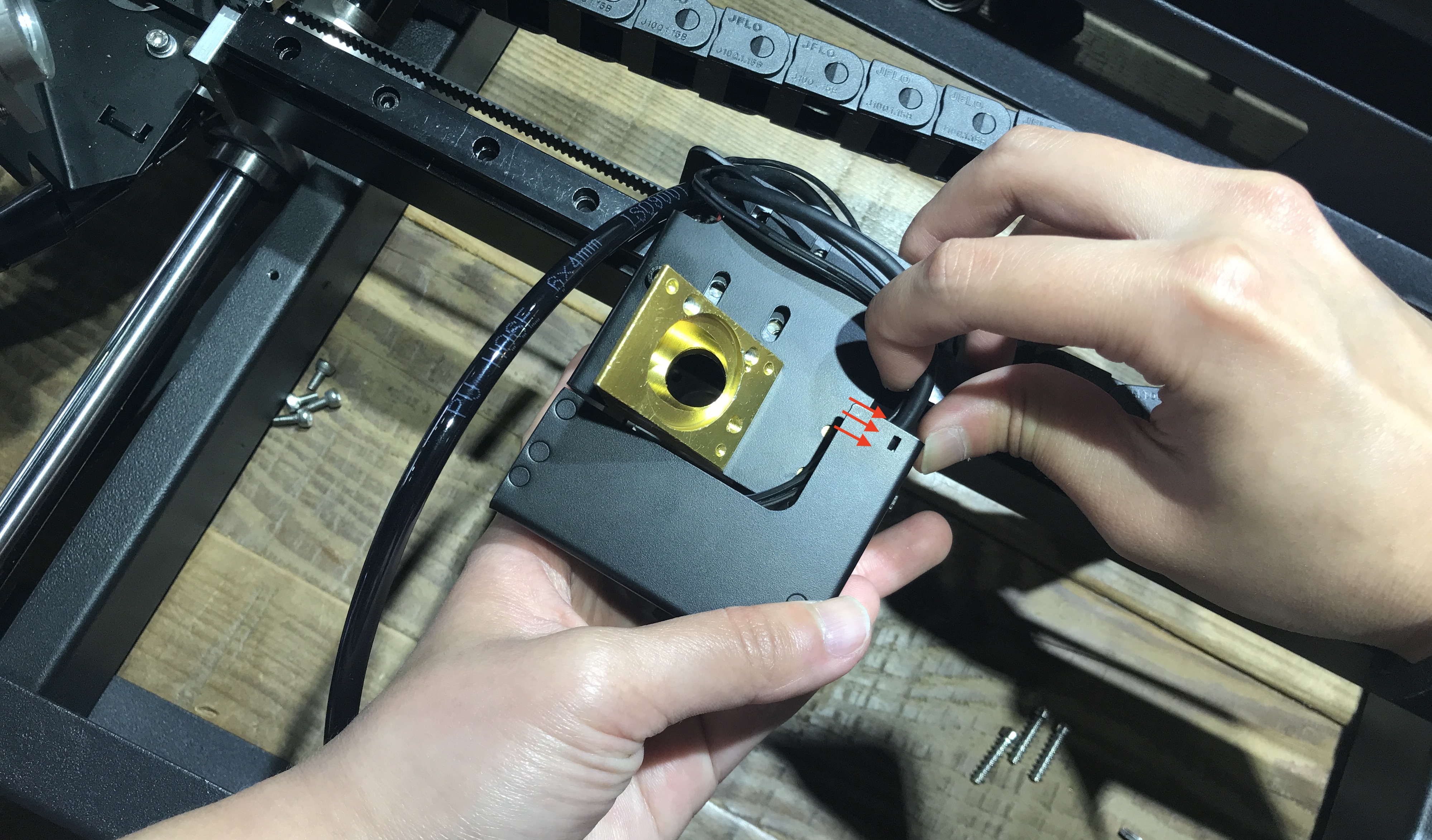

8. اجمع الأسلاك جانباً وثبتها بالشريط البلاستيكي.
9. ثبت وحدة التركيز التلقائي مرة أخرى على المسار عن طريق ربط المسامير الأربعة باستخدام مفتاح ألن.
10. أعد تثبيت المرآة العاكسة الثالثة في مكانها.
(نصيحة: لا تقم بربط المسامير بالكامل، يكفي ربطها إلى منتصف المسافة)

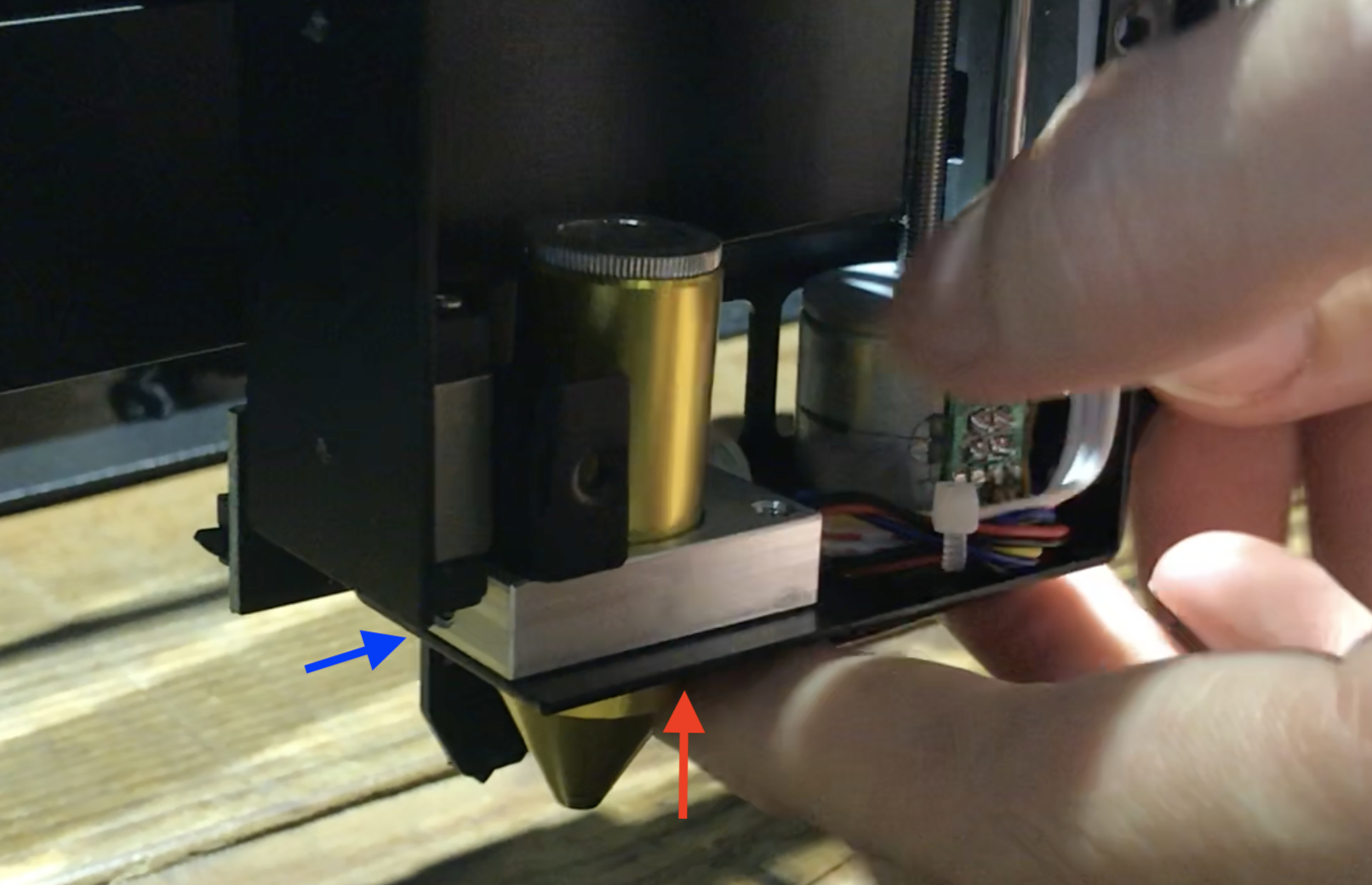

11. أخرج الشبكة العسلية وادفع رأس الليزر لأعلى بالكامل (انظر السهم الأحمر في الصورة) ثم أعد تثبيت رأس الليزر، المسمار موجود على اليسار. (انظر السهم الأزرق في الصورة)
12. قم بتشغيل الجهاز. وأعد وضع الشبكة العسلية بعد رفع رأس الليزر.
13. تحقق من محاذاة المسار البصري. راجع دليل محاذاة المسار البصري .

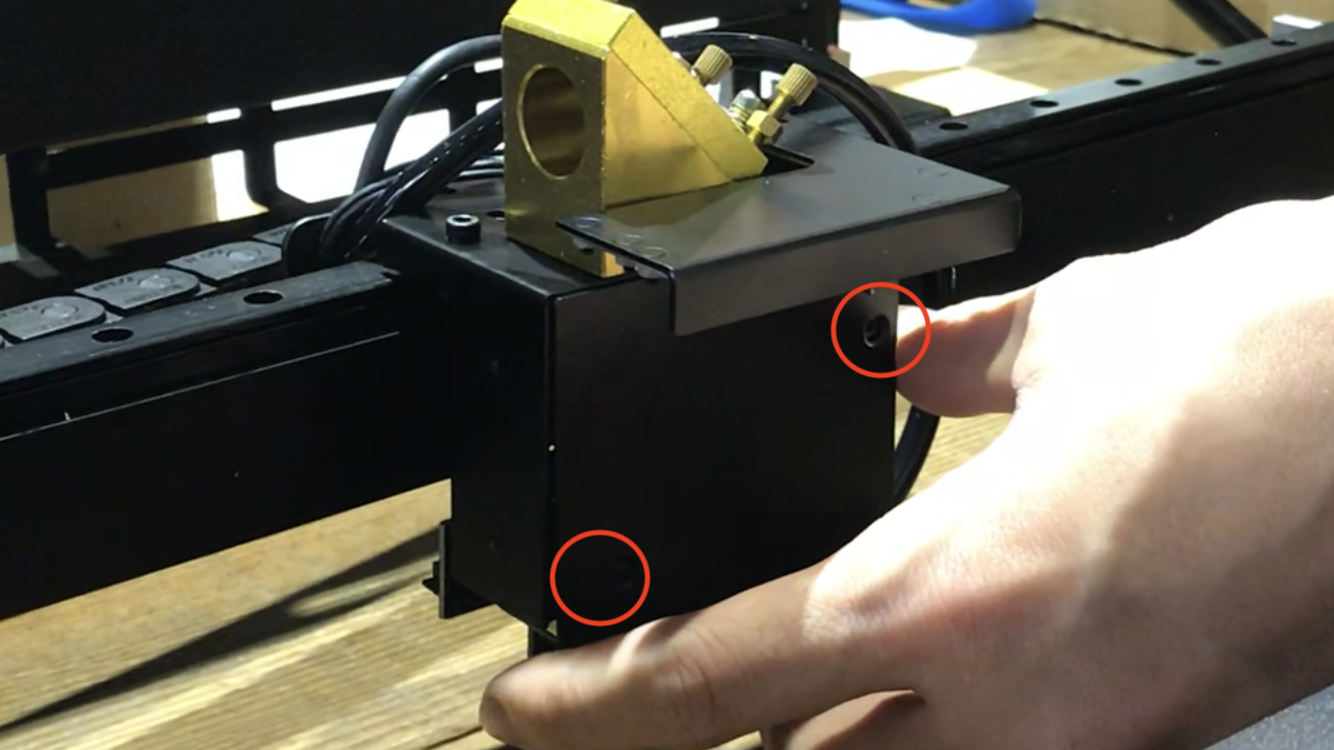

14. أعد ربط براغي وحدة التركيز التلقائي في مكانها.
15. لبدء استخدام التركيز التلقائي، يرجى الرجوع إلى استخدام وحدة التركيز التلقائي للإعدادات الأساسية في Beam Studio.
تنبيه: لا تضغط على زر مصباح الكاميرا (Cam Led) بعد تثبيت وحدة التركيز التلقائي.
سيتم تشغيل مصباح الكاميرا تلقائيًا بمجرد تشغيل الجهاز. الضغط على زر مصباح الكاميرا لن يؤدي إلى إيقاف تشغيل مصباح الكاميرا، بل سيقطع الطاقة اللازمة لعمل التركيز التلقائي. نتيجة لذلك، لن يتحرك رأس الليزر على الإطلاق، وسيتعين عليك الضغط على زر مصباح الكاميرا مرة أخرى لإعادة تشغيل الطاقة.
انظر التالي: دليل استخدام التركيز التلقائي
