تعليمات تركيب وتشغيل وحدة الليزر الثنائي الإضافية لجهاز beamo

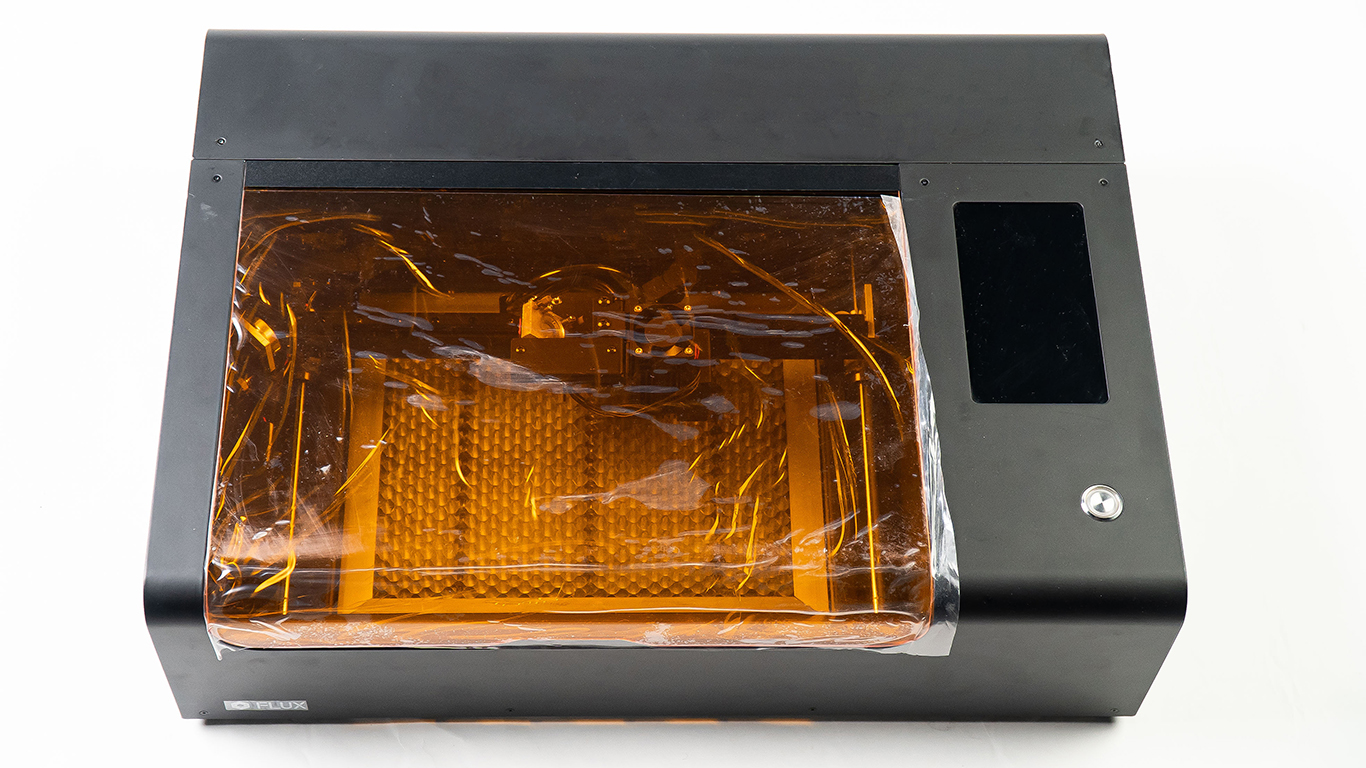

6. استبدل غطاء الباب الأكريليك البرتقالي بغطاء الباب الأكريليك الشفاف القديم:

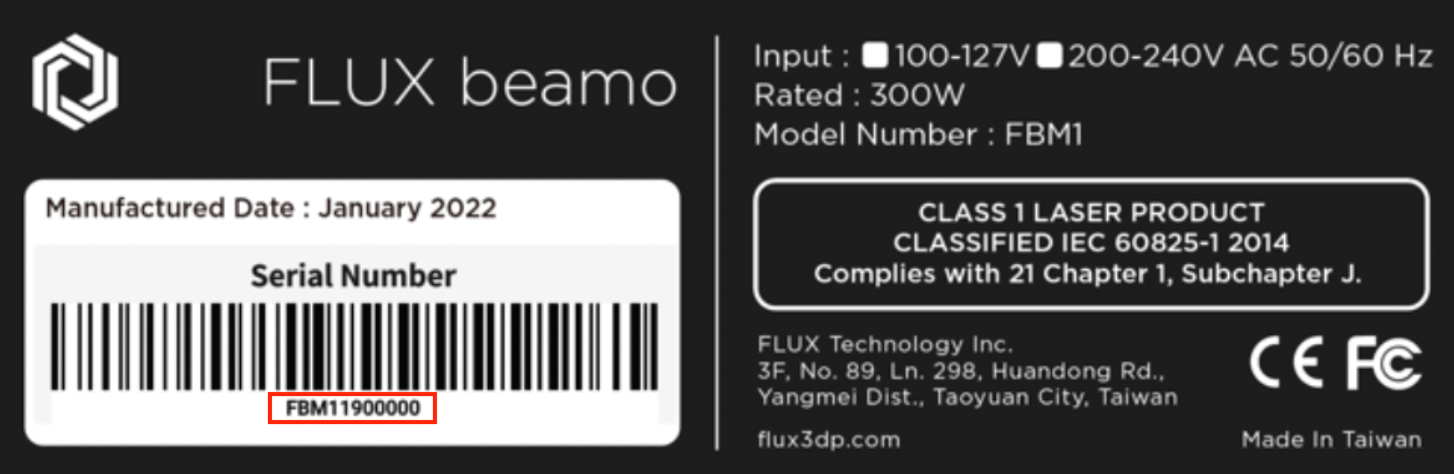

• قبل التثبيت، يرجى التحقق من الرقم التسلسلي لجهاز beamo لتحديد التعليمات التي يجب اتباعها. سيكون الرقم التسلسلي موجودًا على الجزء الخلفي من جهاز beamo كما في الصورة أدناه:


• لباب الأكريليك من النوع الجديد (الرقم التسلسلي بعد أو أكبر من أو يساوي FBM12200004):
  يرجى اتباع التعليمات الموضحة في الفيديو.


• للباب الأكريليك من الطراز القديم (الرقم التسلسلي قبل أو أصغر من FBM12200004):

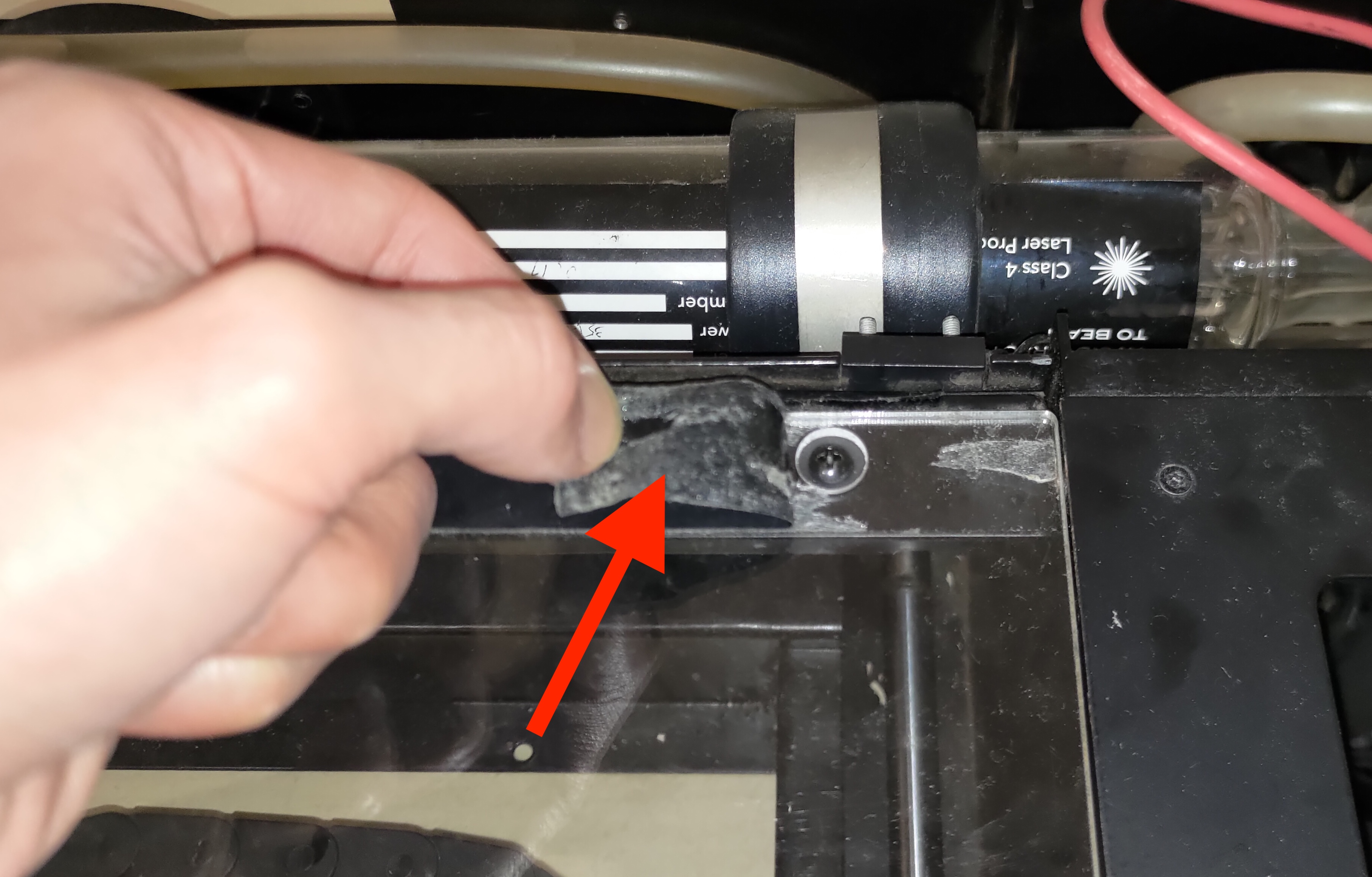

  A. قم بإزالة الملصق الأسود. (لا داعي لإزالة الغطاء الخلفي.)

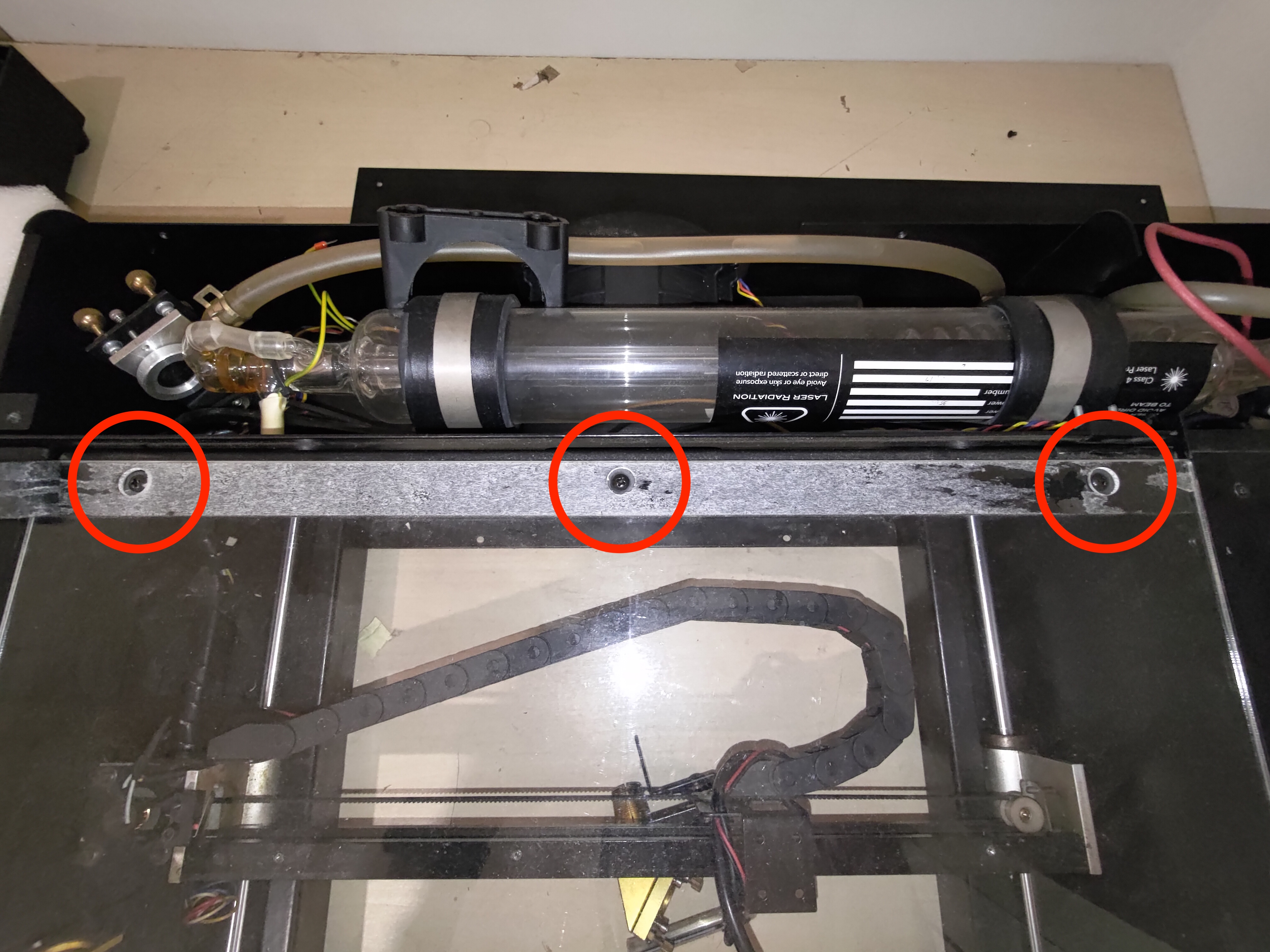

  B. استخدم مفك براغي فيليبس لفك البراغي الثلاثة الموجودة على غطاء الباب الأكريليك الشفاف.
     (يرجى الاحتفاظ بالبراغي للاستخدام لاحقًا.)

  C. استبدل غطاء الباب الأكريليك الشفاف بغطاء الباب الأكريليك البرتقالي.
       (يمكنك الاختيار بين الاحتفاظ بالغشاء الواقي على الغطاء البرتقالي أو إزالته.)
  D. أعد ربط البراغي التي تمت إزالتها في الخطوة ب.
  E. ضع الملصق الأسود الجديد لإخفاء البراغي وبذلك تكتمل عملية التركيب.

نظرًا لاختلاف موضع خروج شعاع الليزر في وحدة الليزر الثنائي عن ليزر ثاني أكسيد الكربون، فإن المعايرة ضرورية للحصول على قيمة الإزاحة بين رؤوس الليزر.
* قبل معايرة وحدة الليزر الثنائي، تأكد من دقة معايرة الكاميرا (تم إكمال "معايرة الكاميرا").

1. معايرة وحدة الليزر الثنائي وتحضير التركيز:

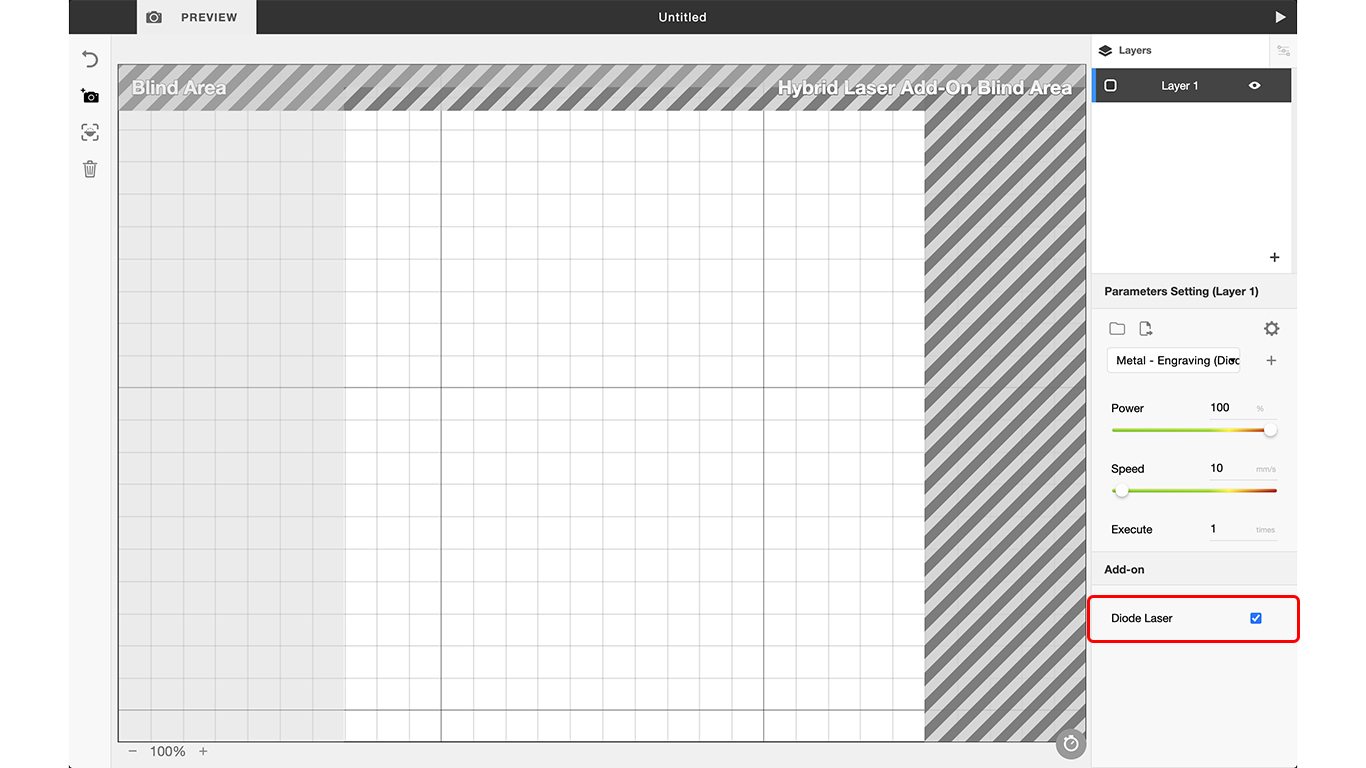

حدد اسم الجهاز في القائمة ضمن "الجهاز" > "معايرة وحدة الليزر الثنائي" > ركّز على ورقة بيضاء > ارسم صورة المعايرة.
إذا لم تتم معايرة وحدة الليزر الثنائي، فقد ينحرف موضع النقش.

2. قم بمحاذاة الحافة الخارجية للمربع الأحمر مع المربع المركزي لخطوط الشبكة:

يمكن ضبط الإزاحة فقط حتى يتطابق المربع الأحمر مع المربع المركزي لخطوط الشبكة (محاذاة الحافة الخارجية للمربع الأحمر مع المربع المقطوع). إذا كان حجم المربع الأحمر غير صحيح، فستحتاج إلى إعادة "معايرة الكاميرا".

3. معاينة منطقة خطوط الشبكة المنقوشة.

4. تأكد من معايرة وحدة الليزر الثنائي بشكل صحيح:

يجب تثبيت الورقة لتجنب تغيير موضعها أثناء النقش. ارسم كائنًا في موضع معين، ثم أنشئ نفس الكائن في نفس الموضع على طبقة أخرى، واستخدم ليزر CO2 ووحدة الليزر الثنائي لنقش الطبقتين على التوالي. إذا تطابقت مواضع النقش بشكل صحيح، فهذا يعني أن وحدة الليزر الثنائي تمت معايرتها بشكل صحيح؛ أما إذا لم تتطابق النتائج، فيجب إعادة تنفيذ "معايرة الكاميرا" و"معايرة وحدة الليزر الثنائي". تجنب استخدام رسومات متجهية مغلقة ككائنات، وإلا سيتم قطع النقش ولن تتمكن من المقارنة.

5. اكتملت معايرة وحدة الليزر الثنائي.
