الوصف
ستوجهك هذه المقالة خلال عملية إجراء معايرة الكاميرا.
ومع ذلك، يرجى ملاحظة أن هذه الصفحة مخصصة فقط لوحدة الليزر الثنائي 10 واط و20 واط.
للوحدات الأخرى، يرجى الرجوع إلى:
- Ador - معايرة وحدة الطباعة
- Ador - معايرة وحدة الليزر تحت الحمراء 2 واط
متى تكون معايرة الكاميرا ضرورية
1. عند استخدام الجهاز لأول مرة.
2. عند نقل الجهاز إلى موقع آخر.
3. عند وجود تباين بين معاينة الكاميرا وموضع الحفر الفعلي.
4. يشير رمز الخطأ #803 عادةً إلى أن معايرة الكاميرا قد تمت باستخدام طريقة المعايرة المتقاطعة القديمة (في حين تستخدم الطريقة الحالية معايرة بـ8 نقاط). ستحتاج إلى إعادة إجراء معايرة الكاميرا.
ملاحظة:
معايرة الكاميرا مطلوبة للاستخدام الأولي لوظيفة معاينة الكاميرا.
الخطوة 1 - تأكد من إصدار Beam Studio والبرامج الثابتةirmware

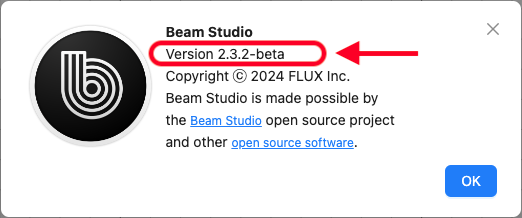

إصدار البرنامج المطلوب: Beam Studio 2.3.2 أو أعلى.

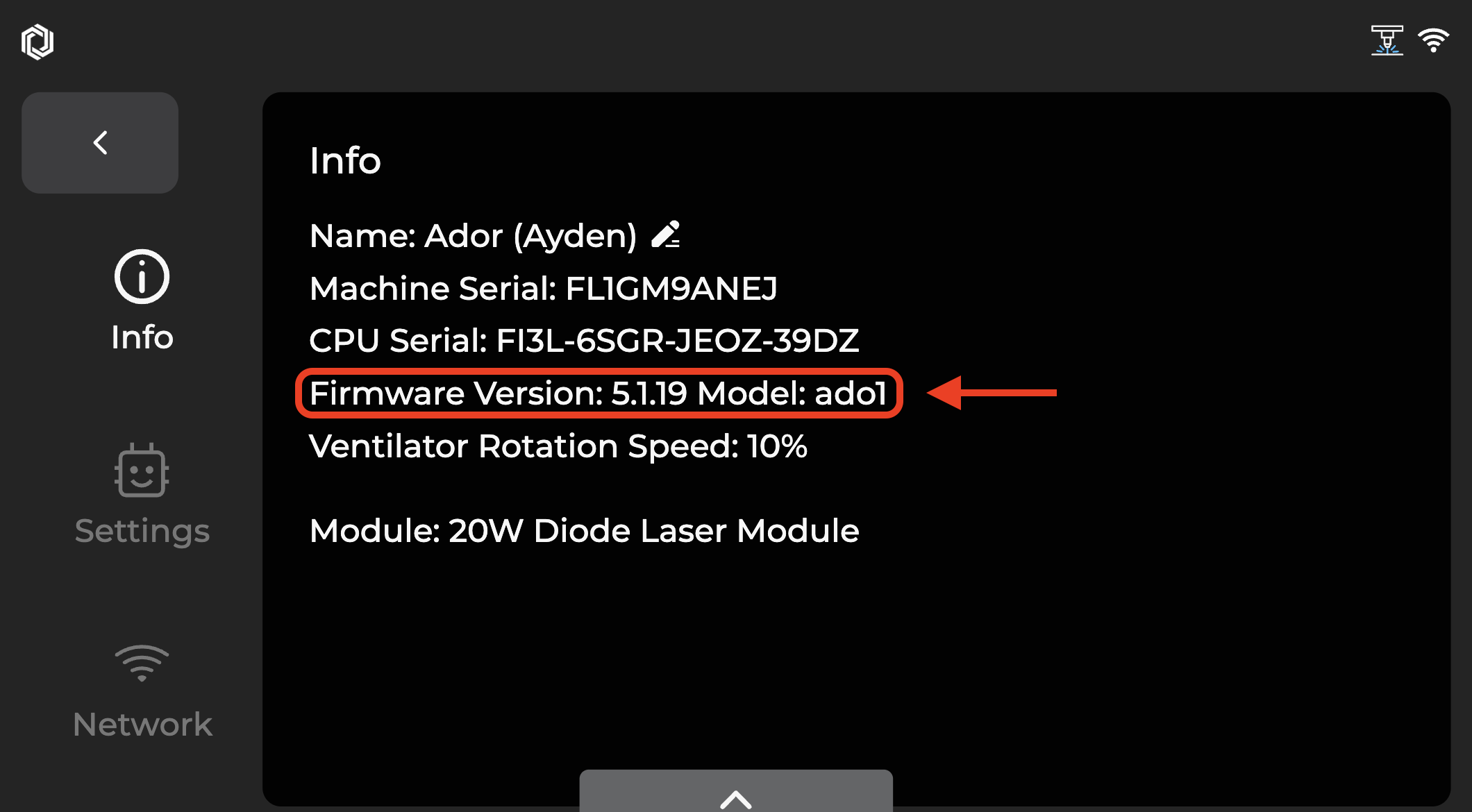

إصدار البرامج الثابتة المطلوب: 5.1.19 أو أعلى.
الخطوة 2 - التحضير
المواد المطلوبة:
ورق أبيض بحجم A4 (يجب أن يوفره المستخدم)
خشب بسماكة 6 مم أو 20 مم (يجب أن يوفره المستخدم)
شريط لاصق (يجب أن يوفره المستخدم)
منشور مثلث (موجود في صندوق الملحقات)

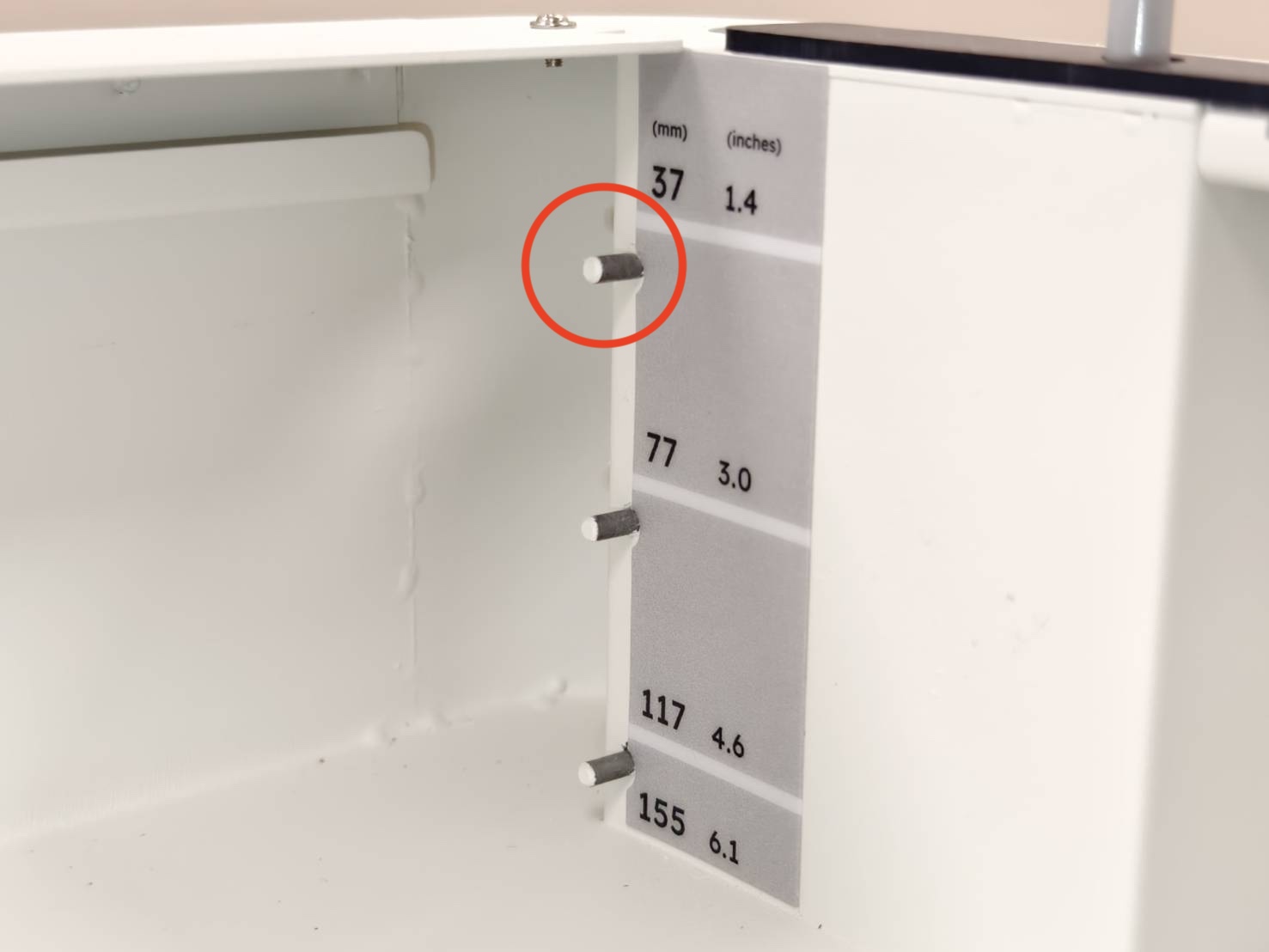

⚠︎ إذا كانت قاعدة التمديد مُركّبة، يُرجى وضع اللوح الخلوي على المستوى الأعلى.
الخطوة 3 - توصيل الجهاز وإجراء معايرة الكاميرا
اختر اسم الجهاز الذي ترغب في استخدامه.
الخطوة 4 - وضع ورقة بيضاء
⚠︎ تنبيه: للحصول على معايرة دقيقة للجزء السفلي، يرجى وضع ورقة بدلاً من مواد أخرى.
ضع ورقة بيضاء بحجم A4 أو بحجم الرسالة في وسط منطقة العمل وثبّت الزوايا الأربعة للورقة لضمان استوائها.
الخطوة 5 - رسم صورة المعايرة

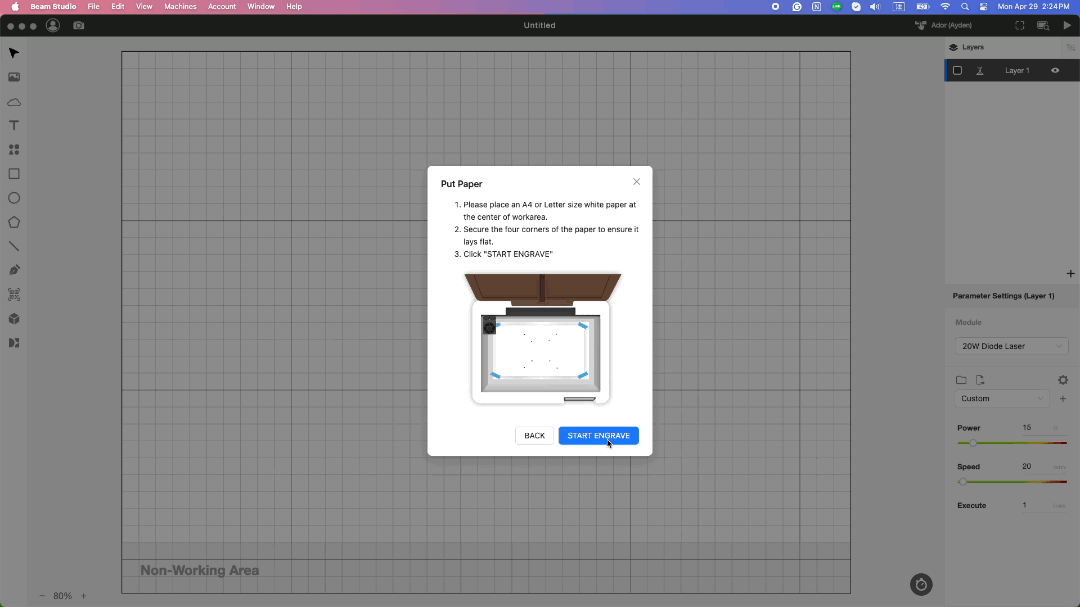

انقر على "ابدأ النقش" لرسم صورة المعايرة.

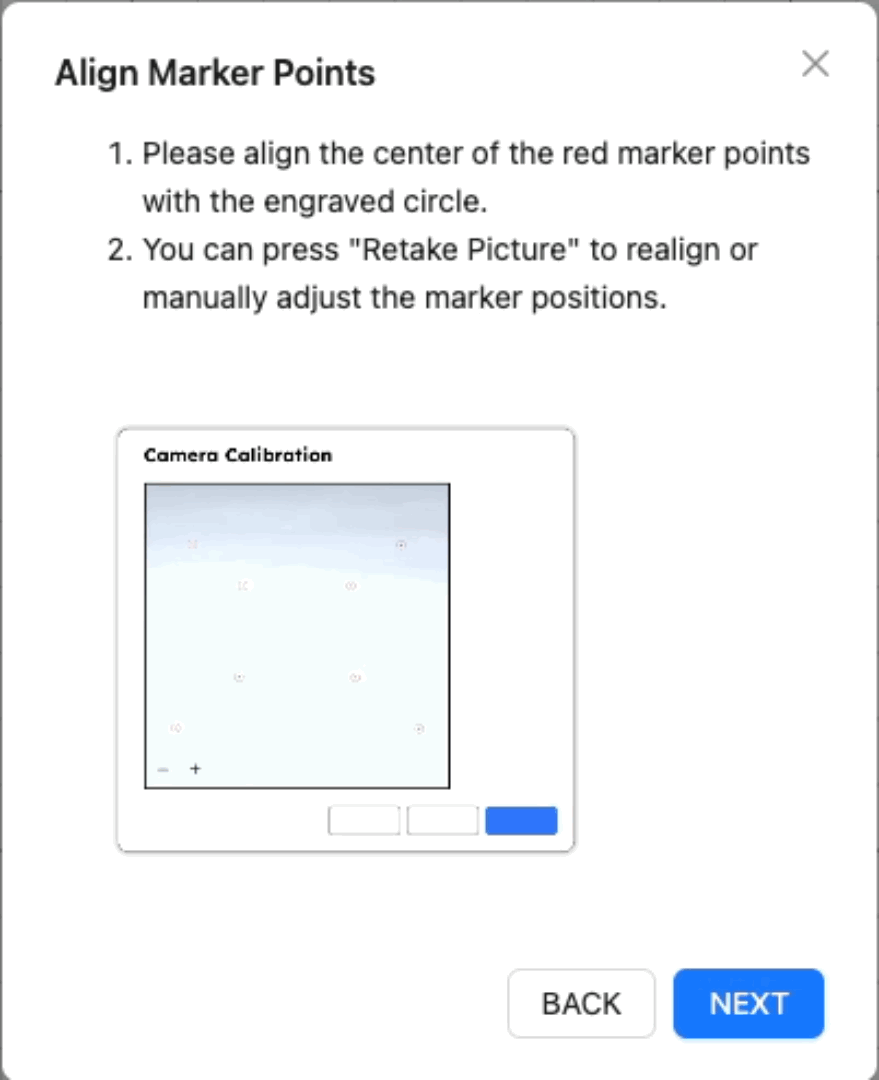

الخطوة 6 - محاذاة نقاط العلامات

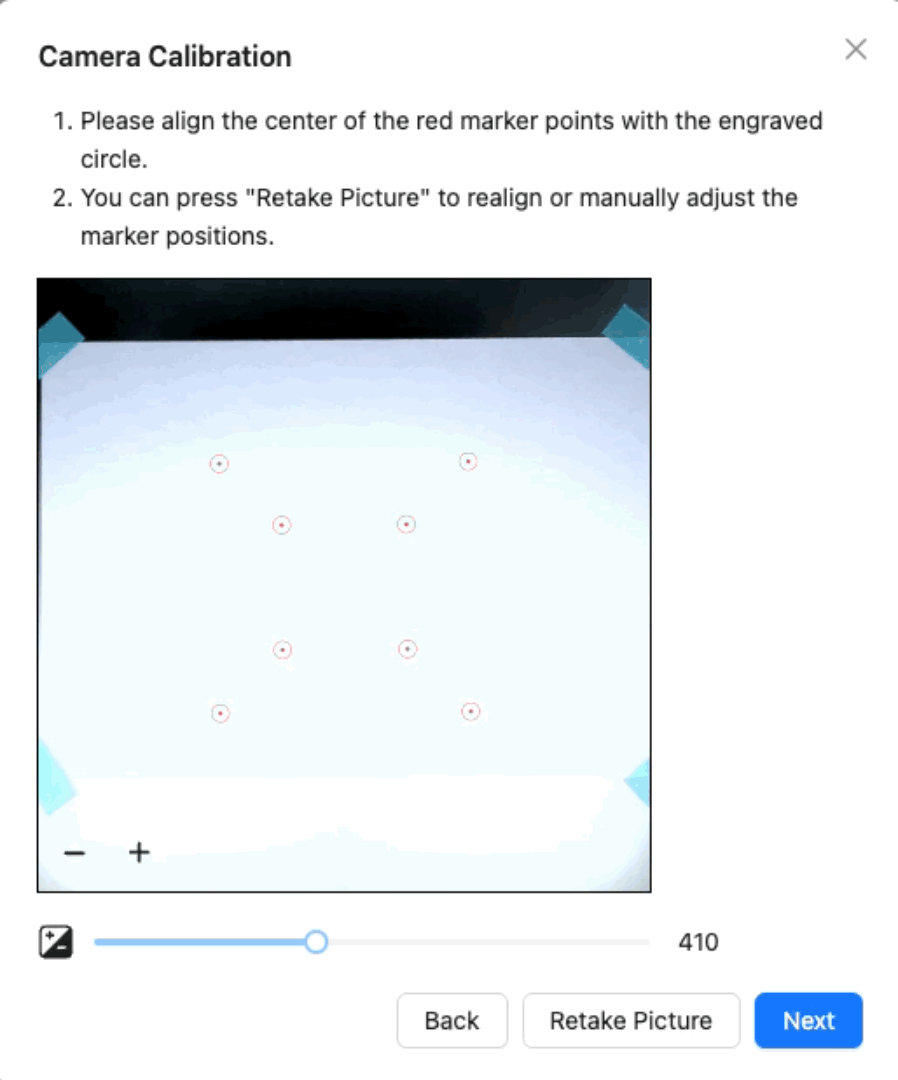

يرجى محاذاة مركز نقاط العلامات الحمراء مع الدائرة المنقوشة.

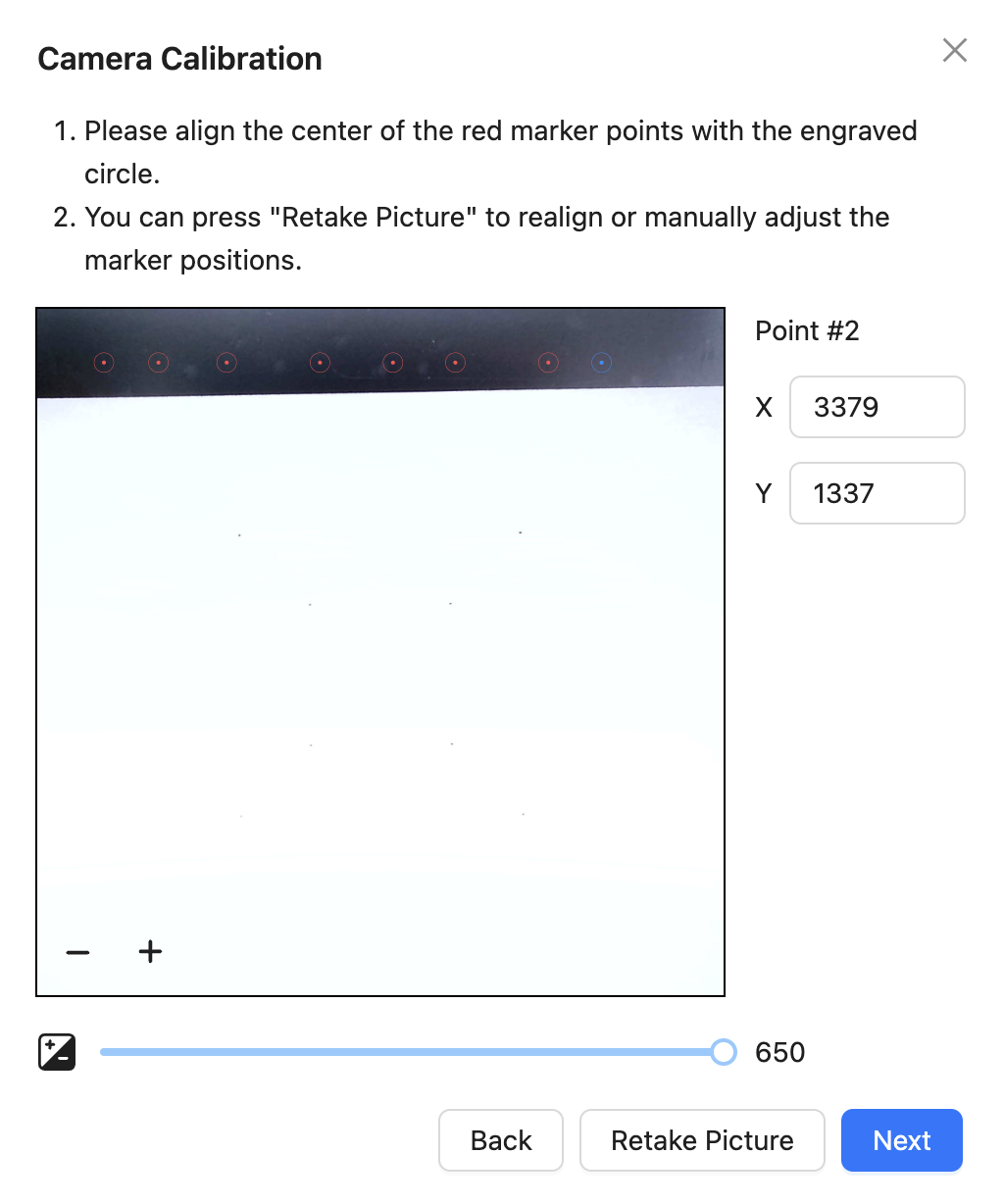

إذا كانت جميع النقاط في الأعلى أو الأسفل، فيرجى اتباع الخطوات أدناه للضبط.

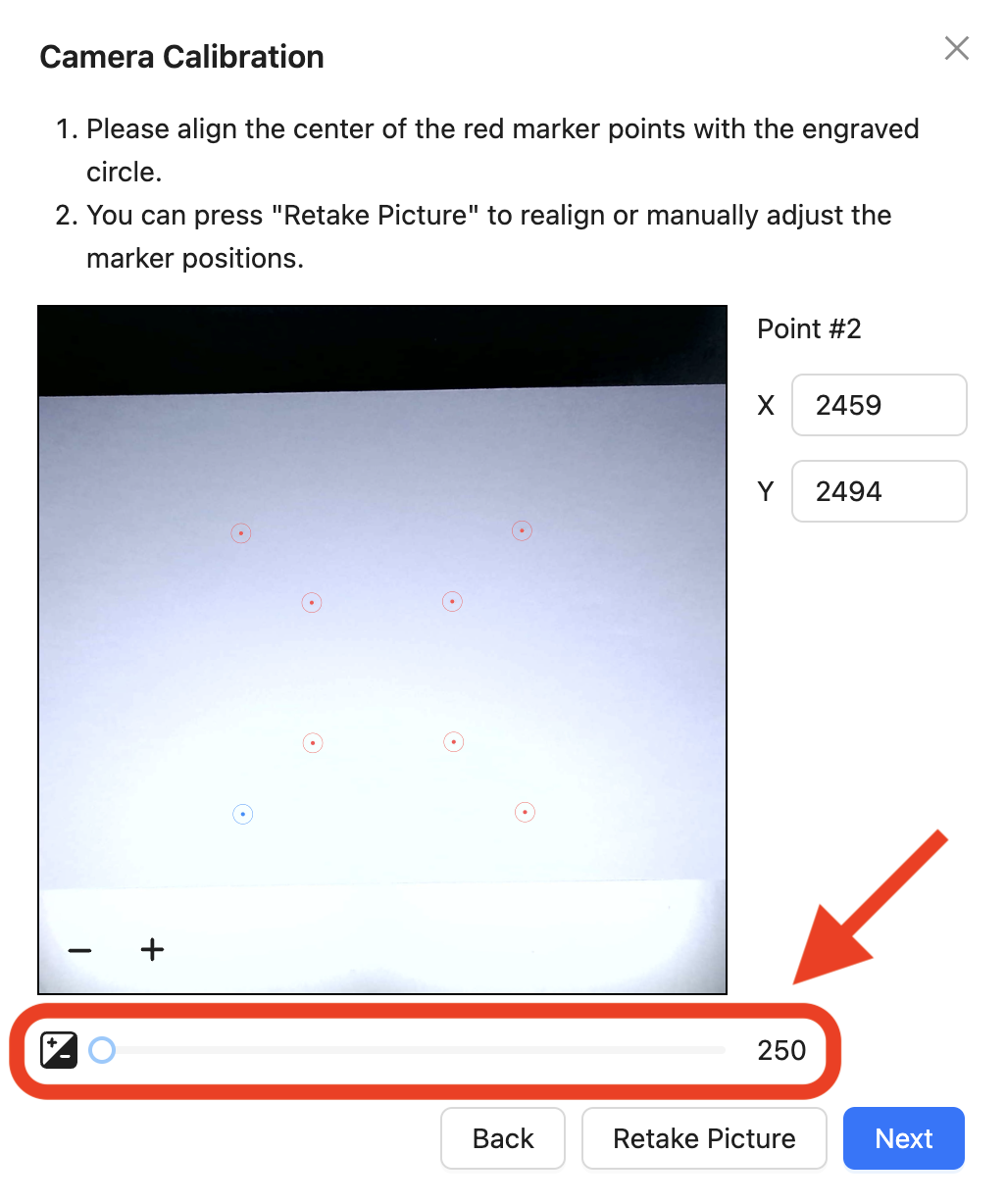

1. اضبط الشفافية على أقل قيمة، وهي 250.
2. إذا لم يتم التعرف على النقاط، فيرجى تحريك النقاط يدويًا للمحاذاة.

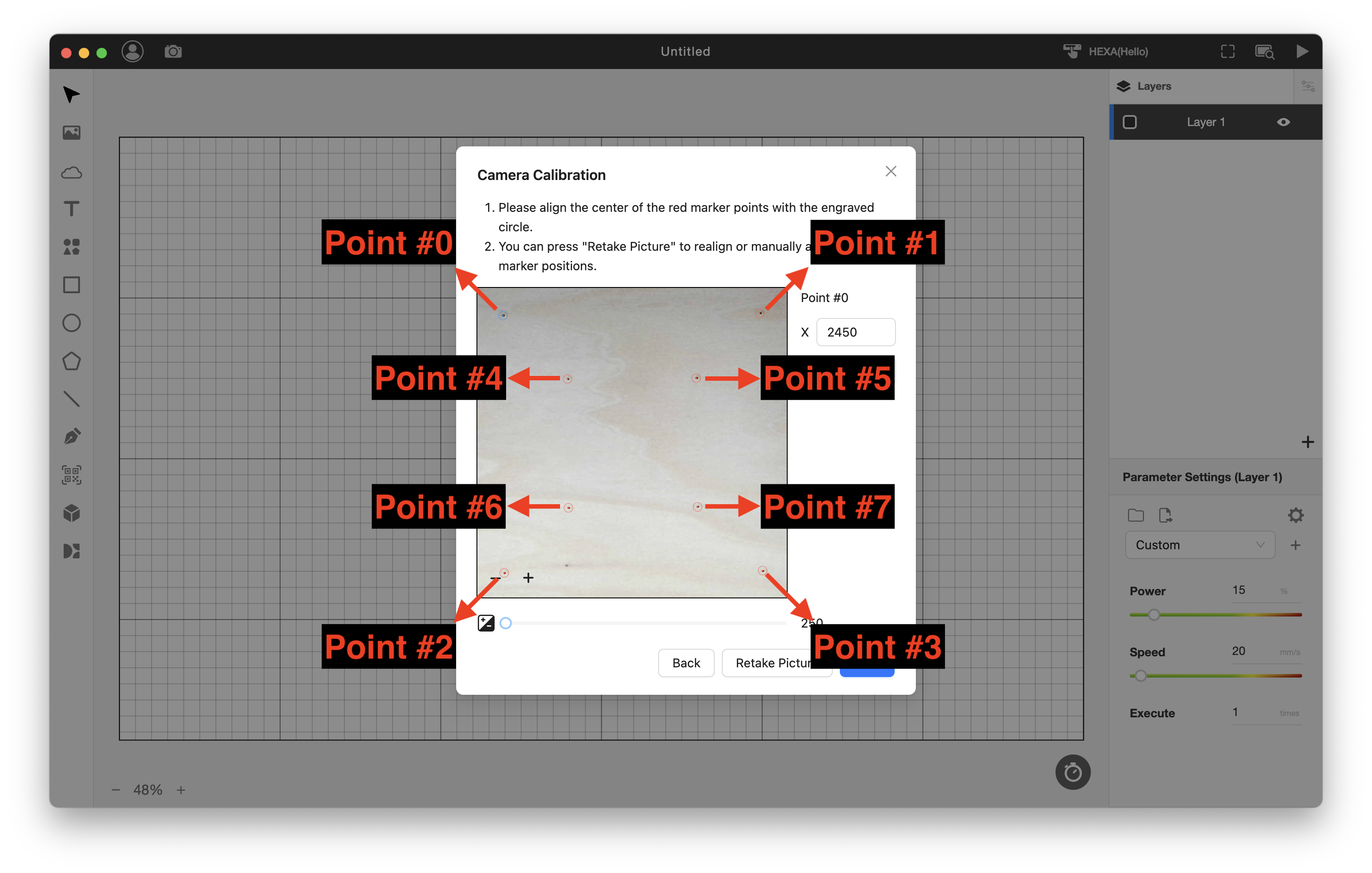

هذا هو ترتيب النقاط.
الخطوة 7 - ضع قطعة خشبية
⚠︎ ملاحظة: للحصول على معايرة دقيقة للجزء العلوي، يرجى التأكد من رفع الخشب إلى ارتفاع 20 مم.

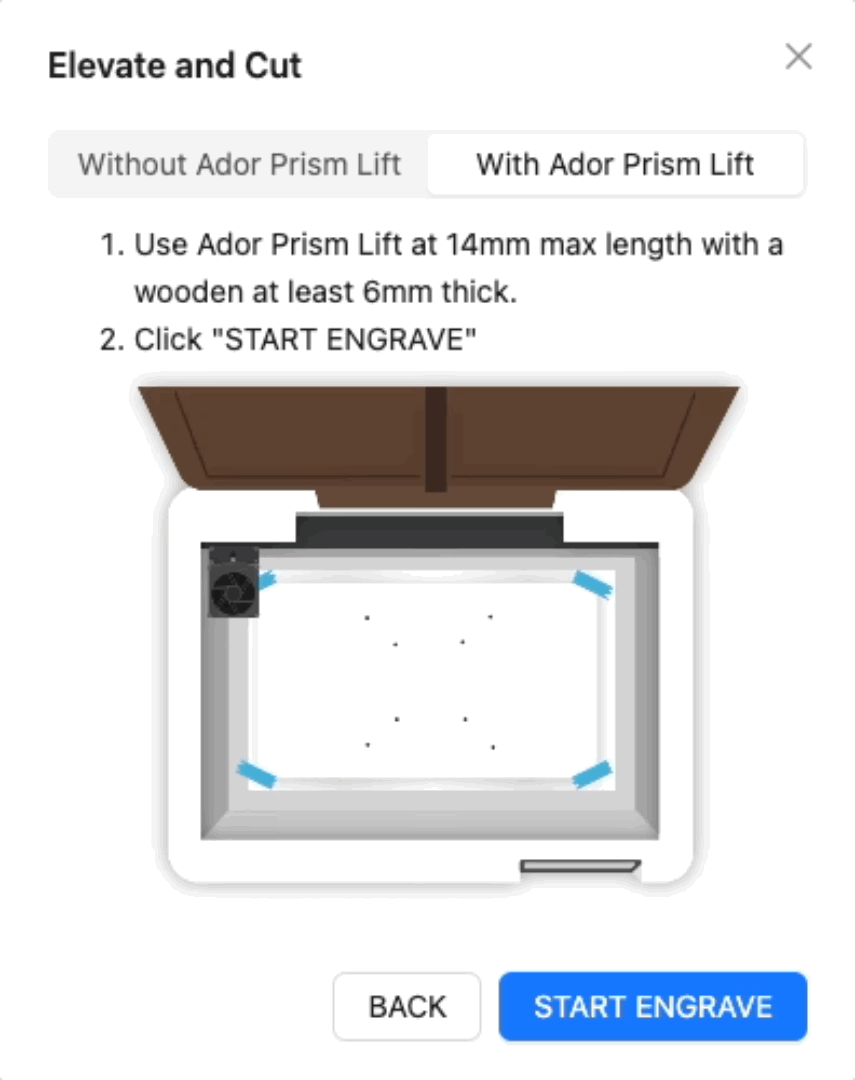

استخدم رافعة منشور Ador بطول أقصى 14 مم مع قطعة خشبية بسمك 6 مم على الأقل.

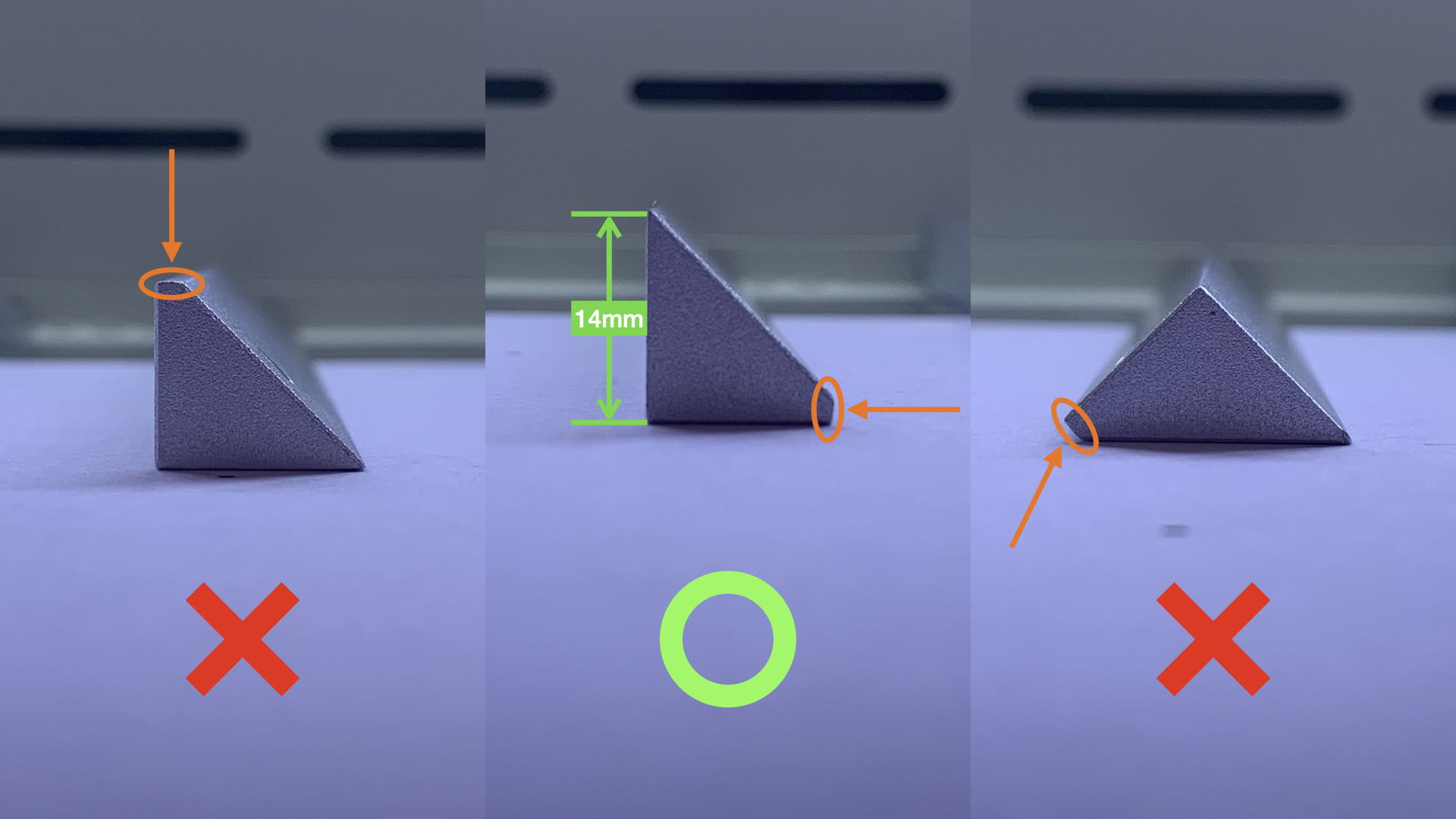

يرجى التأكد من وضع رافعة منشور Ador بطريقة يبلغ ارتفاعها 14 مم.
ضع قطعة خشبية فاتحة اللون بحجم A4 أو Letter في وسط مساحة العمل، وارفعها إلى ارتفاع 20 مم.

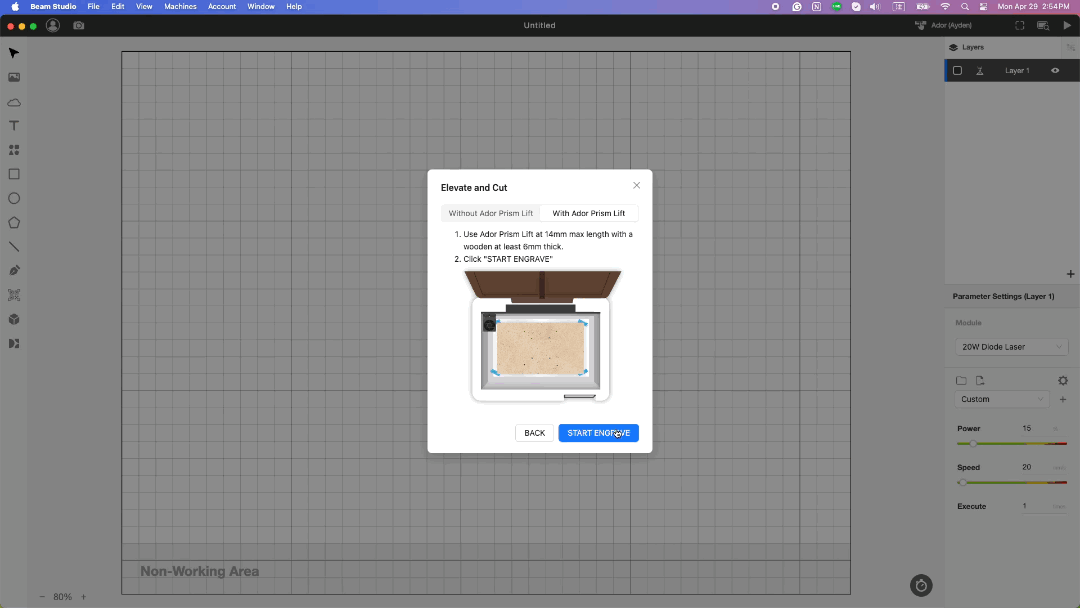

الخطوة 8 - رسم صورة المعايرة
انقر على "START ENGRAVE" لنقش صورة المعايرة على الخشب.

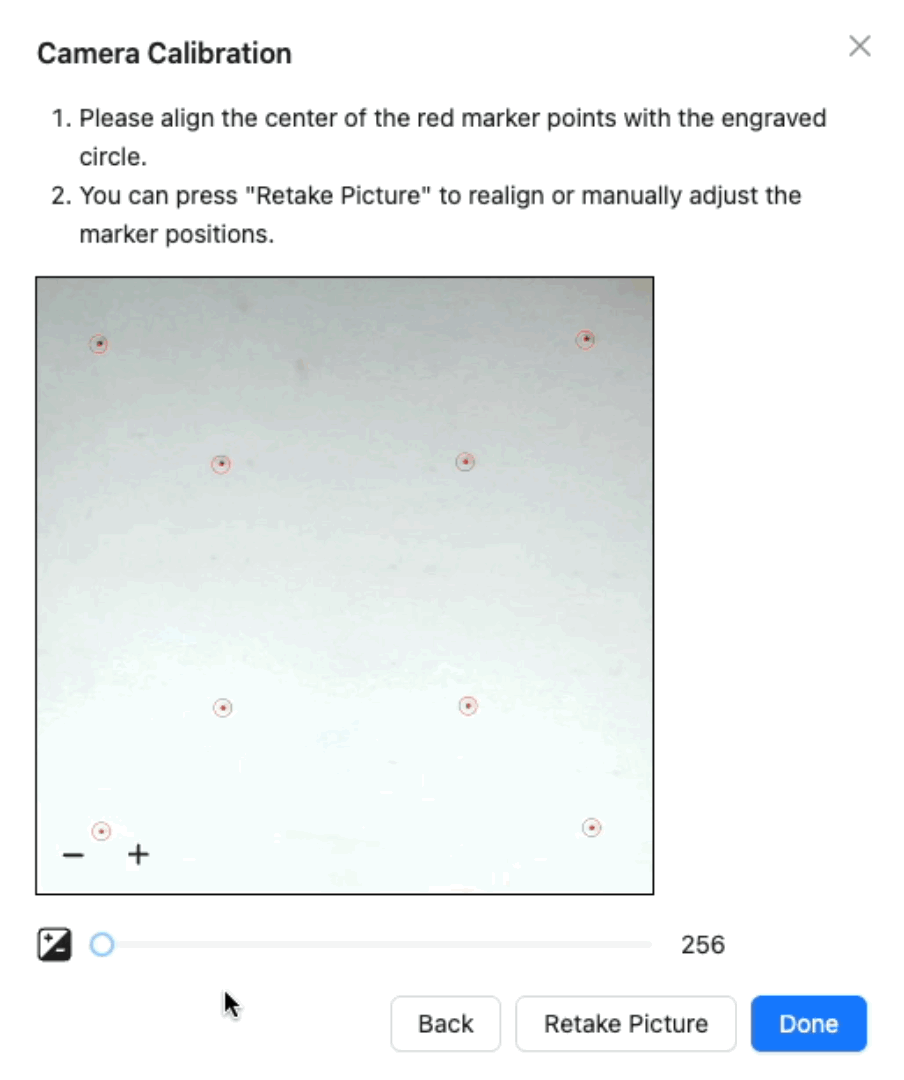

الخطوة 9 - محاذاة نقاط العلامات
يرجى محاذاة مركز نقاط العلامات الحمراء مع الدائرة المنقوشة.
إذا كانت جميع النقاط في الأعلى أو الأسفل، فيرجى اتباع الخطوات أدناه للضبط.
1. اضبط الشفافية على أقل قيمة، وهي 250.
2. إذا لم يتم التعرف على النقاط، فيرجى تحريك النقاط يدويًا للمحاذاة.
هذا هو ترتيب النقاط.
