كابل جسر LightBurn - وحدة بيمو الدوارة

قبل البدء

تركيب الوحدة الدوارة 1.0

لتركيب الوحدة الدوارة 1.0، يرجى اتباع هذه المقالة.

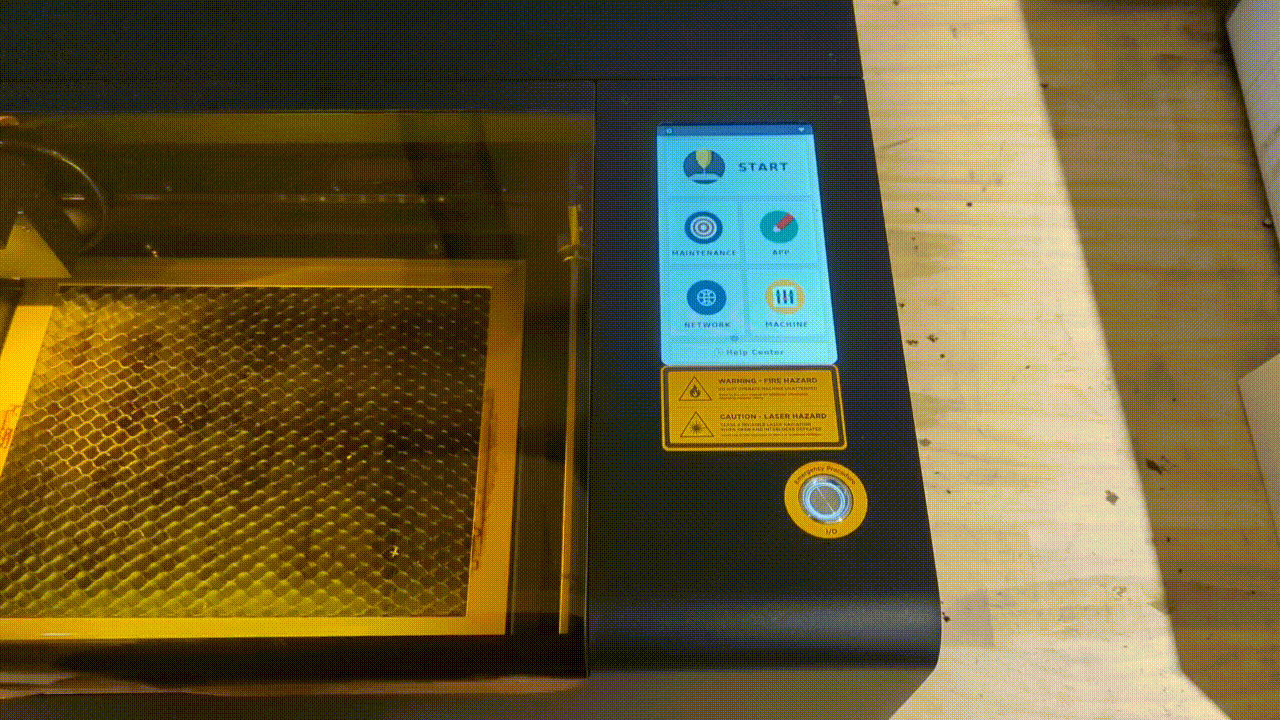

ملاحظة: يرجى إيقاف تشغيل الجهاز قبل تركيب الوحدة الدوارة.

إعدادات LightBurn

1. استيراد ملف التكوين وتوصيل جهاز الكمبيوتر بالجهاز باستخدام كابل جسر LightBurn. يرجى الرجوع إلى LightBurn Bridge Cable - بيمو للمزيد من التفاصيل.

2. افتح LightBurn وانقر على "الأجهزة" في تبويب الليزر . ➡️ تفعيل "إظهار تفعيل الدوران في النافذة الرئيسية" في نافذة الإعدادات التي تظهر، ثم انقر على "موافق".

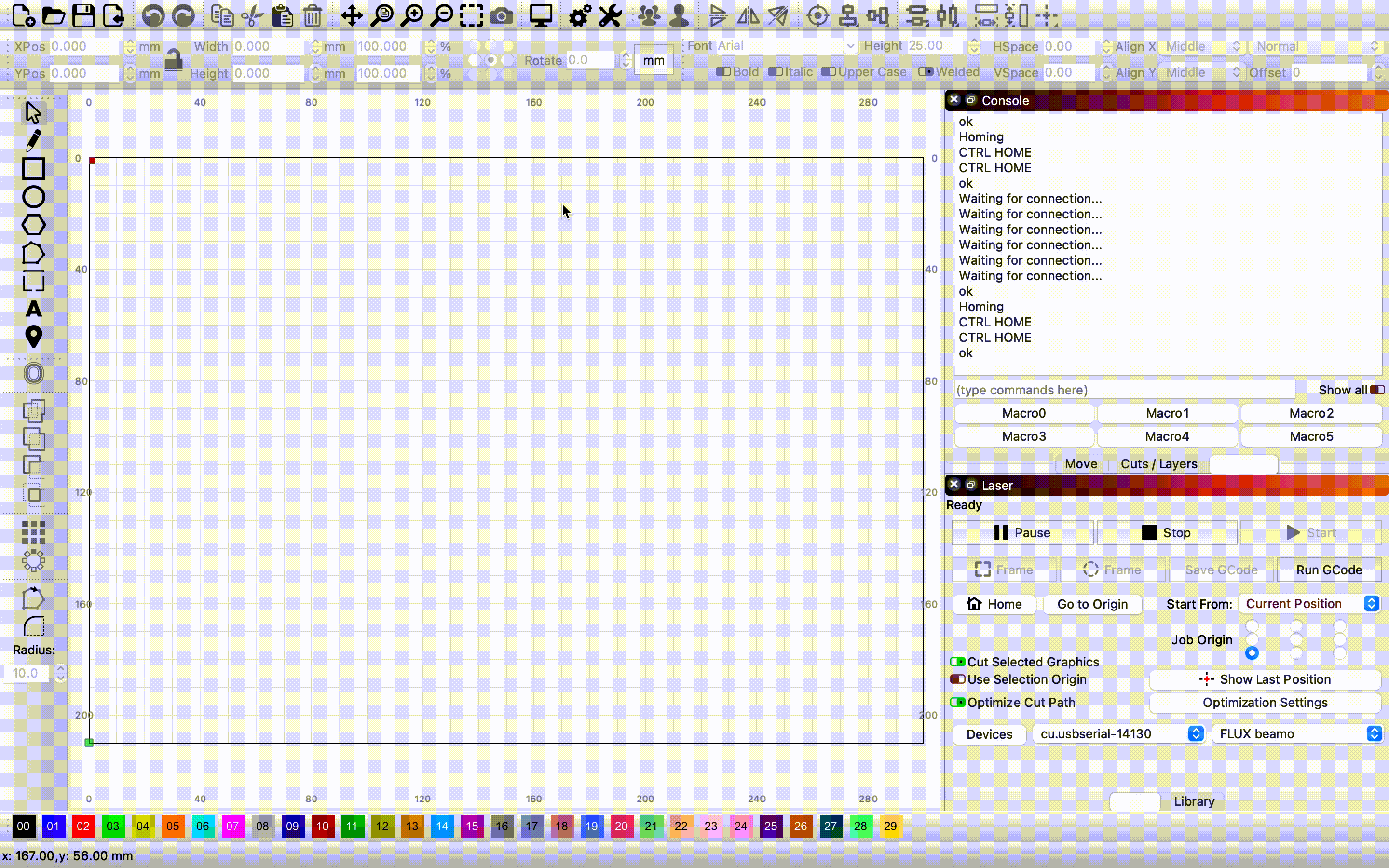

3. قم بتشغيل "تفعيل الدوران" في اللوحة الجانبية اليمنى.

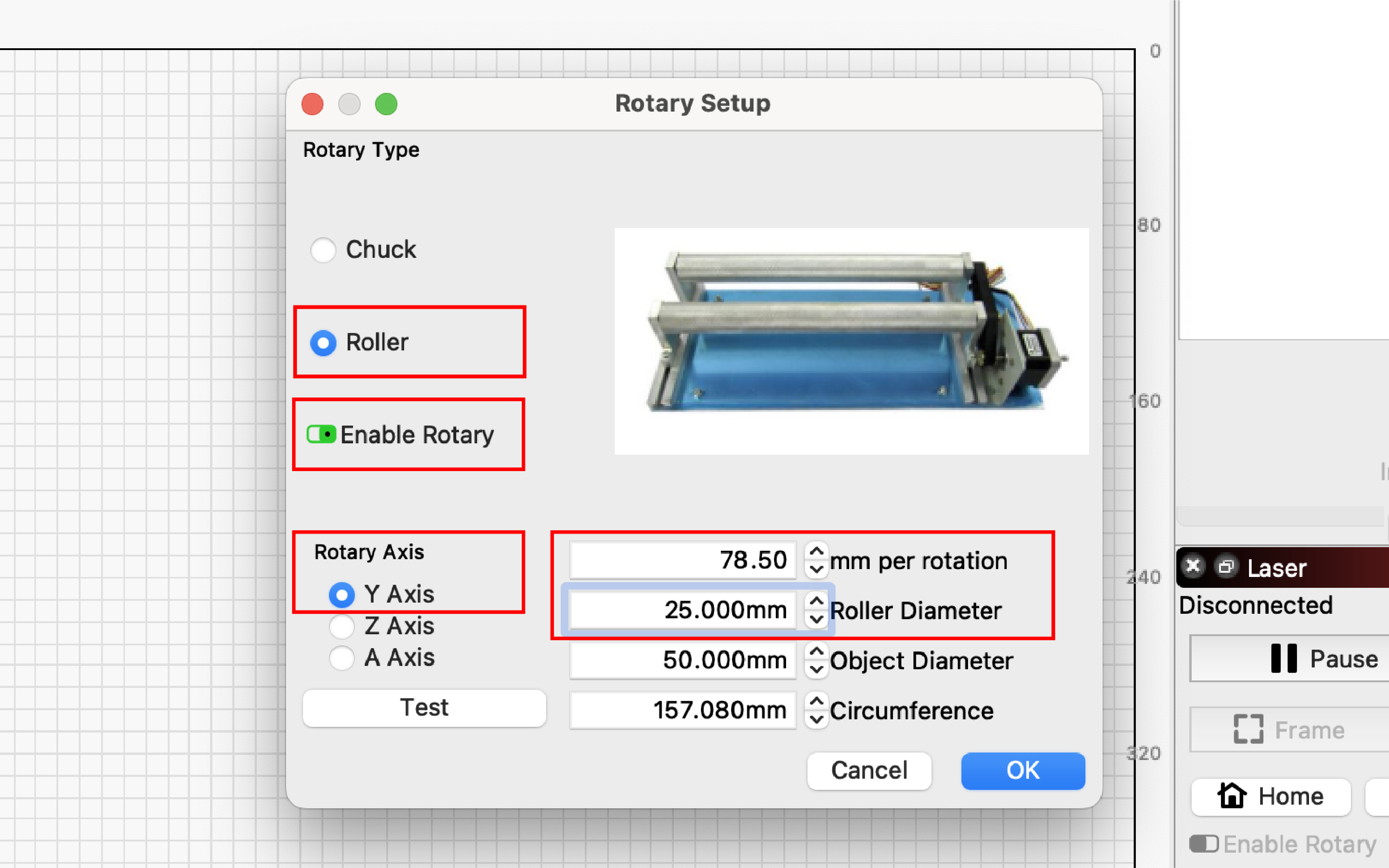

4. اختر "الأدوات" ➡️ "إعداد الوحدة الدوارة". ثم قم بتعيين معلمات الوحدة الدوارة كما يلي وانقر على "موافق".

بدء العملية

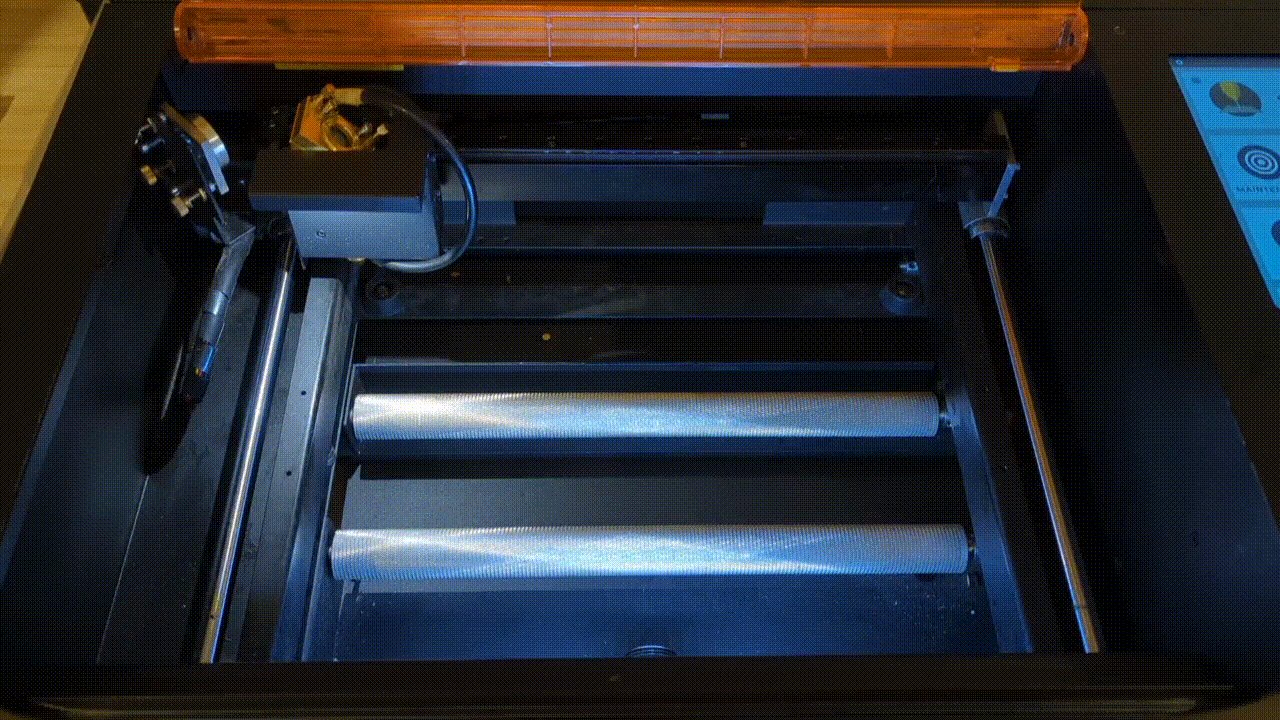

1. ضع المادة داخل الجهاز

2. ضبط التركيز

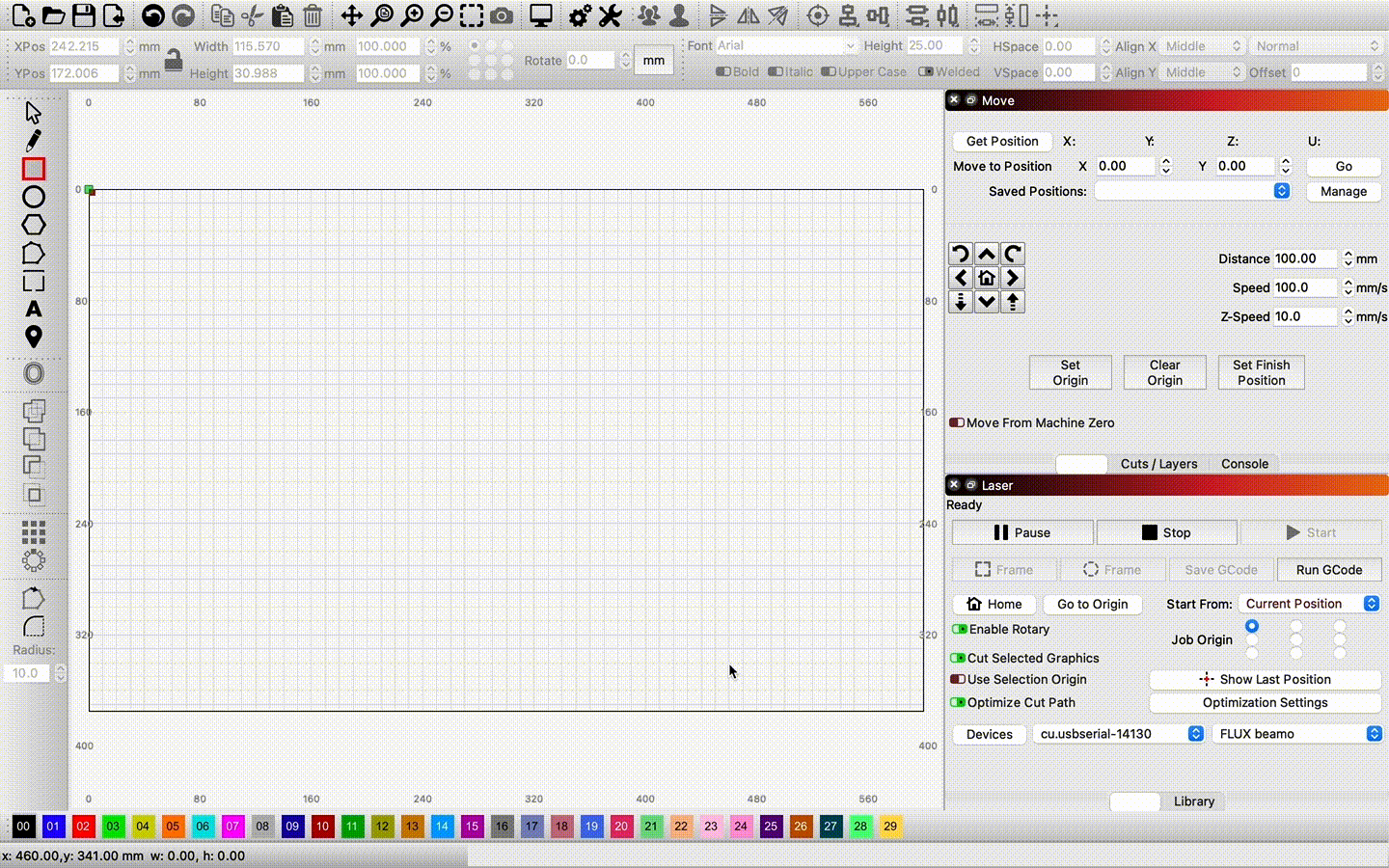

- أدخل "B34" في "وحدة التحكم" لتحرير المحرك.

- حرك رأس الليزر فوق المادة.

- اضبط التركيز
هناك طريقتان لضبط التركيز على بيمو، وذلك اعتمادًا على ما إذا كان الطراز قياسيًا أو مزودًا بملحق التركيز التلقائي. يرجى اتباع هذه المقالة للتشغيل. (يرجى التأكد من ضبط المسافة بشكل صحيح قبل كل عملية نقش أو قطع.)

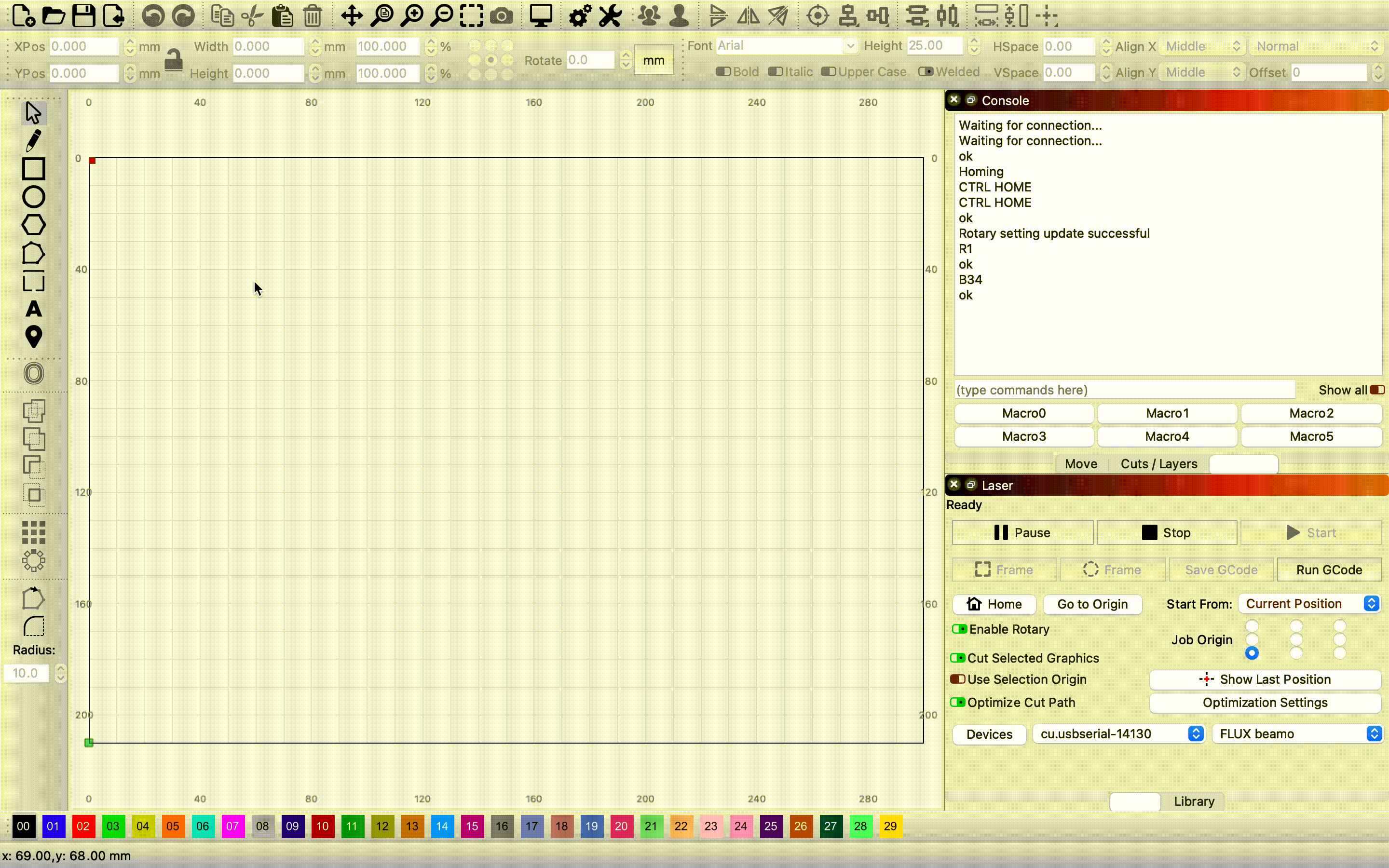

3. استيراد ملف إلى LightBurn

انقر على الأيقونة أعلاه لاستيراد الملف، أو اسحب الملف وأفلته مباشرة في منطقة العمل.

4. ضبط معلمات النقش

انقر على عنصر الطبقة وقم بضبط المعلمات في الزاوية السفلية اليمنى من القطع / الطبقات .

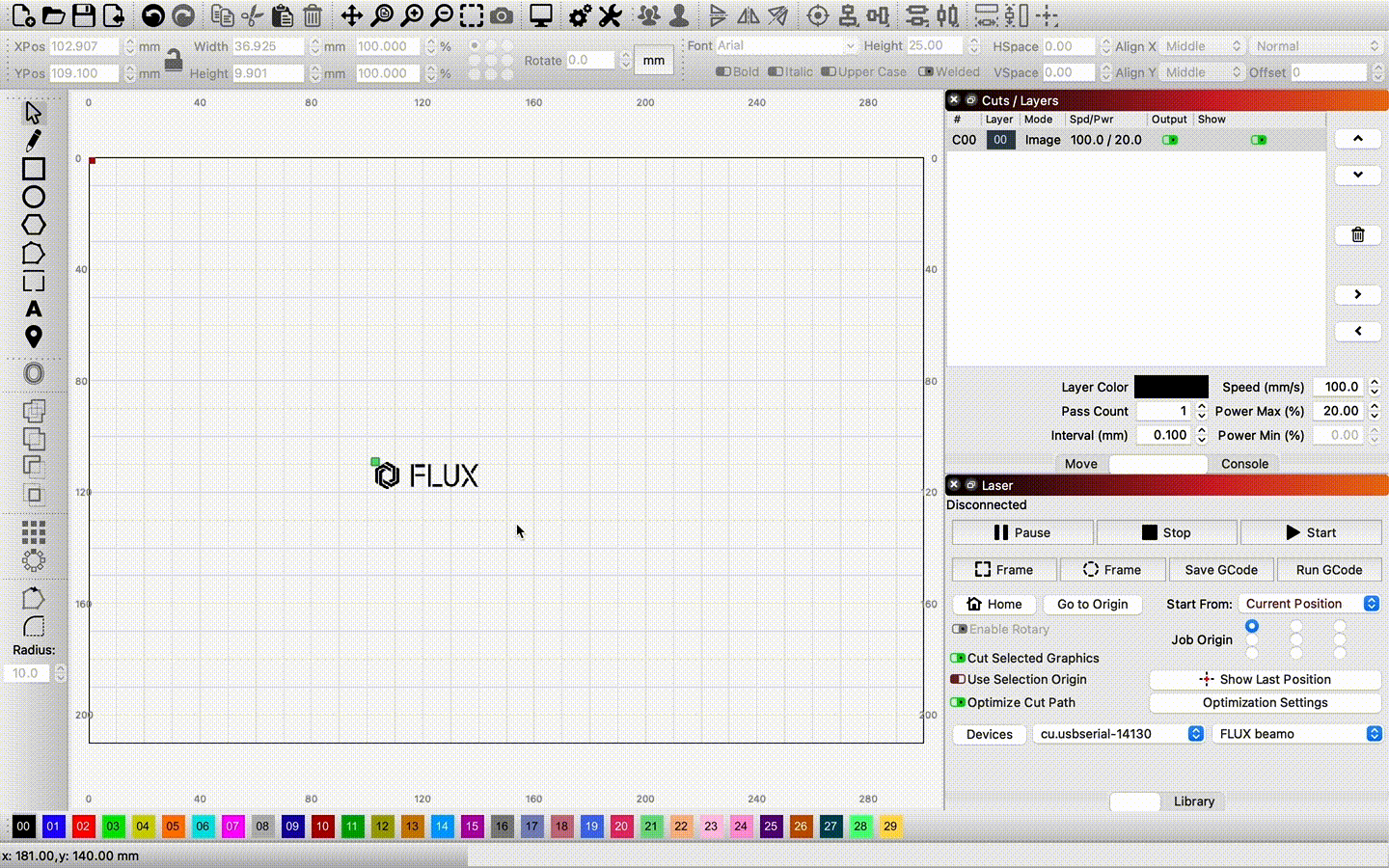

5. تفعيل خاصية "المسح الزائد"

- إذا تم ضبط الطبقة على وضع "التعبئة، التعبئة + الخط، الصورة، تعبئة الإزاحة" ، فإننا نقترح عليك تفعيل خاصية "المسح الزائد" .

- انقر نقرًا مزدوجًا على الطبقة للوصول إلى "محرر إعدادات القطع". قم بتفعيل خاصية المسح الزائد وأدخل النسبة المئوية.

ملاحظة: تختلف إعدادات المعلمات لكل سرعة ومادة، يرجى الرجوع إلى "الإعدادات الموصى بها لمعلمات المواد" في نهاية هذه المقالة.

6. تحديد نقطة البداية

حدد "الموضع الحالي" في القائمة المنسدلة لـ "البدء من" في تبويب الليزر .

ملاحظة: نظرًا لأن LightBurn لا يدعم وظيفة معاينة الكاميرا للمحاذاة، يُوصى بضبط إعداد "البدء من" على "الموضع الحالي".

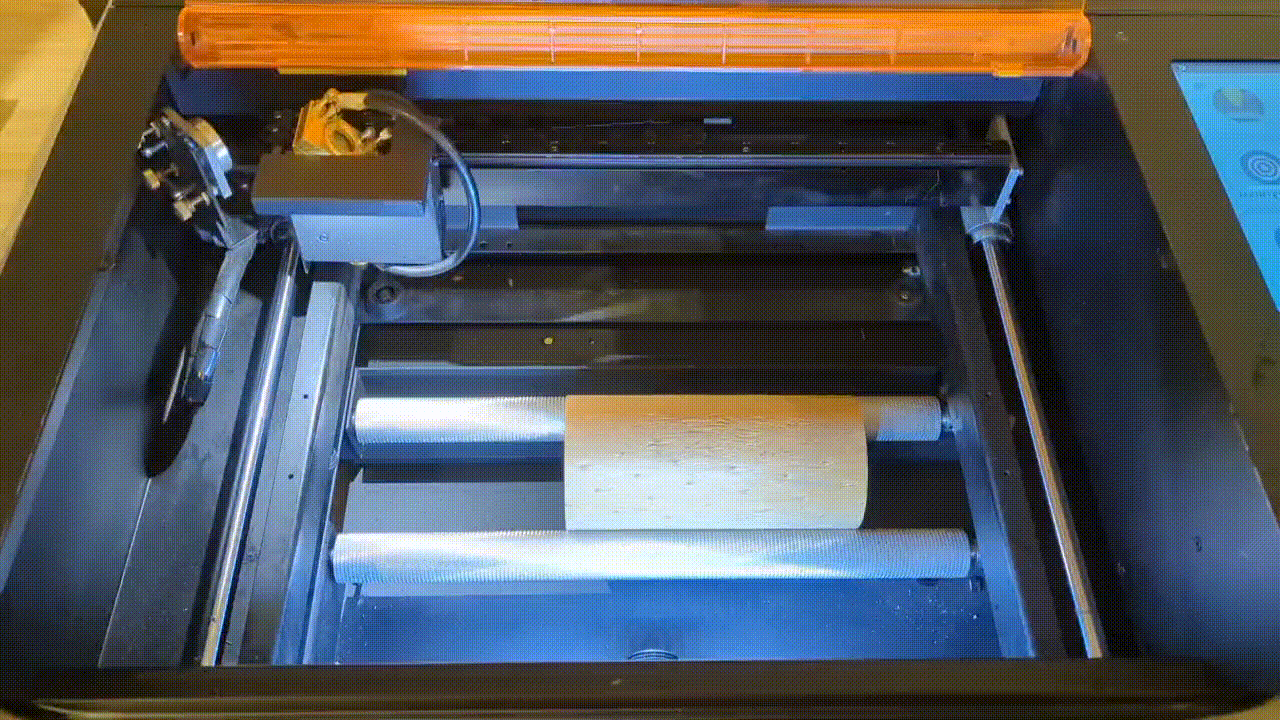

7. حرّك رأس الليزر إلى الموضع الذي ترغب في النقش عليه.

أدخل "B34" في "وحدة التحكم" النافذة لتحرير المحرك، ثم حرّك رأس الليزر إلى الموضع الذي ترغب في النقش عليه.

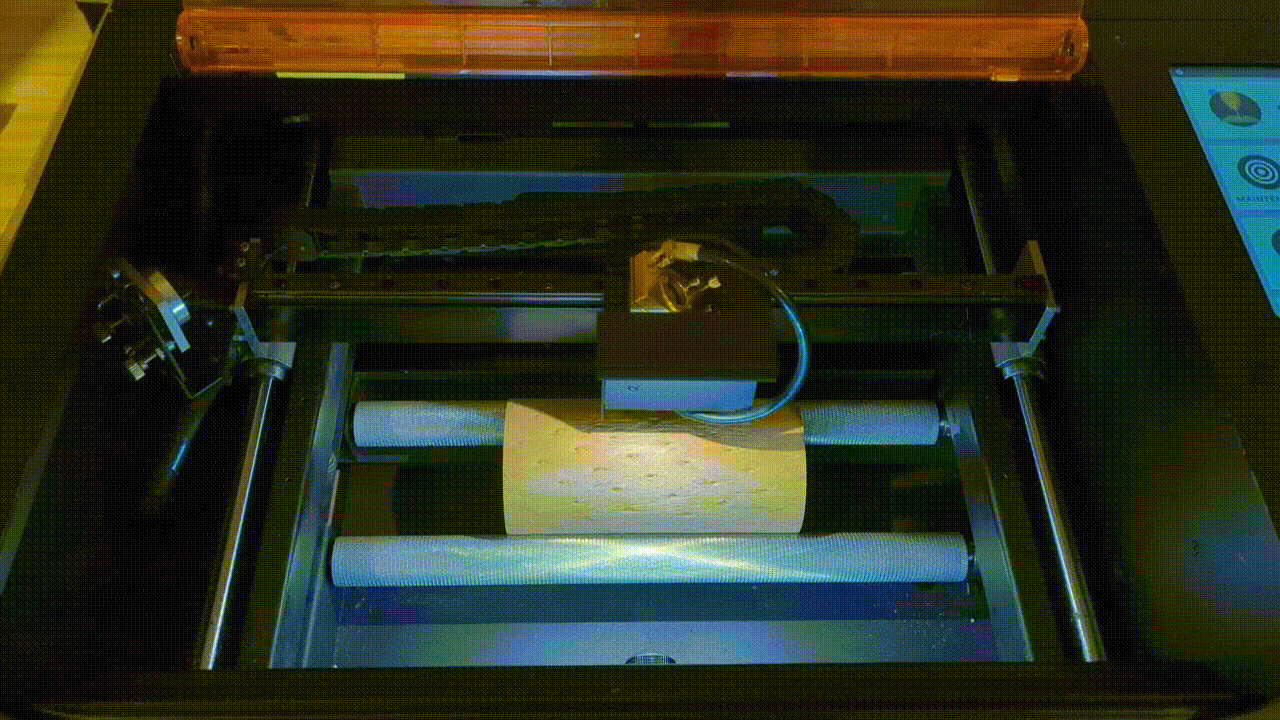

8. أغلق الباب

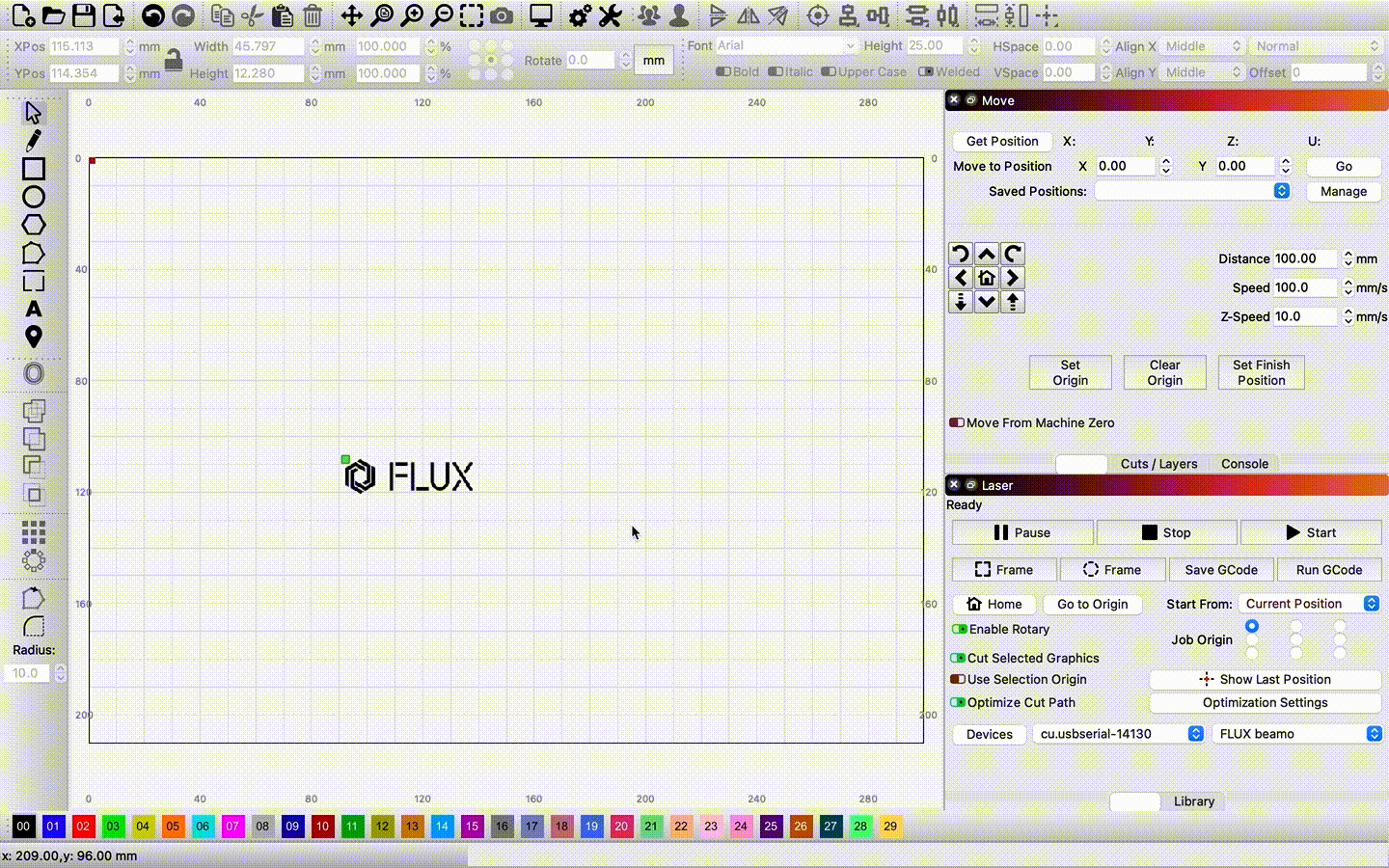

9. أرسل الملف

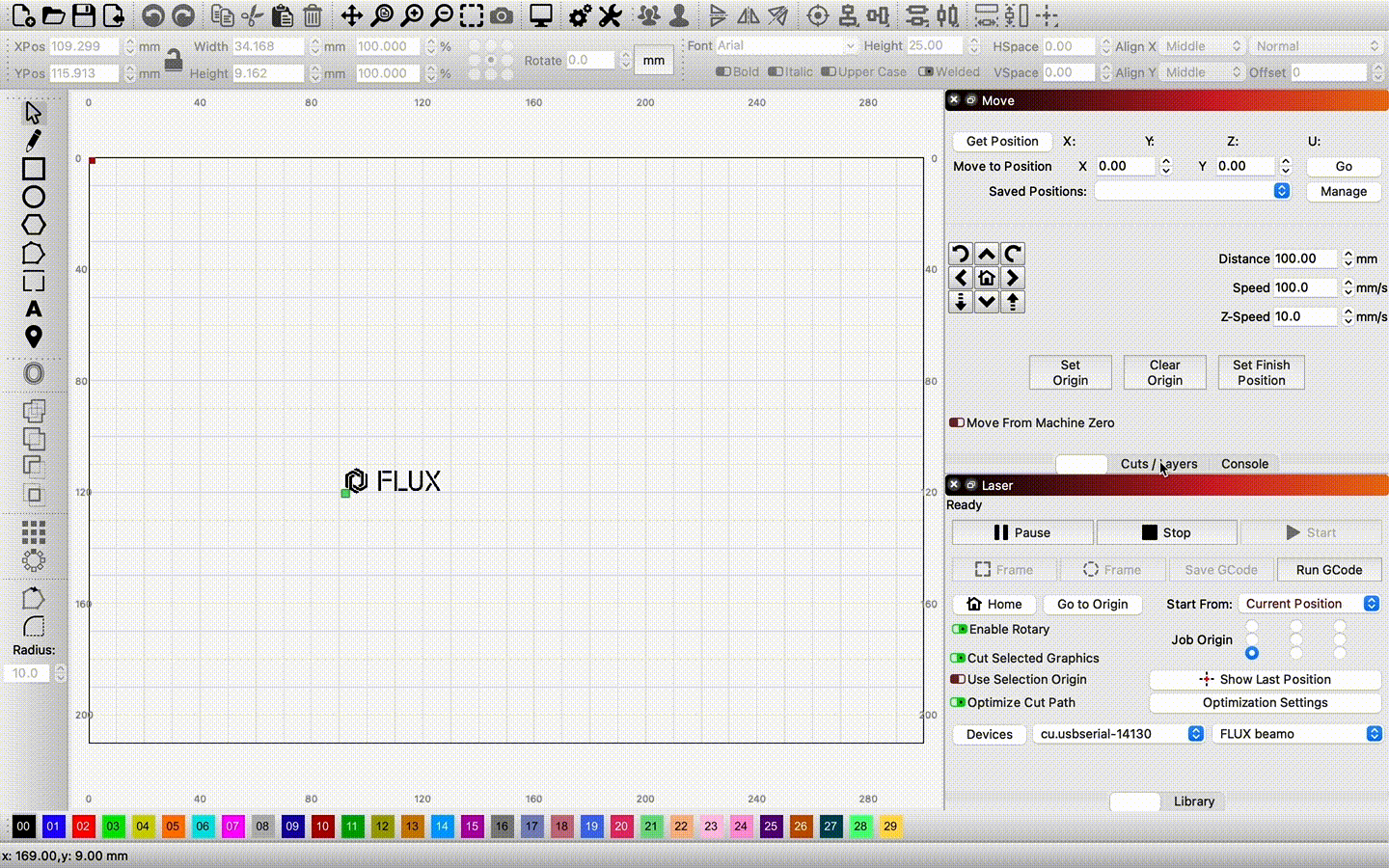

- أدخل "R1" في "وحدة التحكم" النافذة لتفعيل وضع الدوران.

- انقر على "بدء" لإرسال الملف.

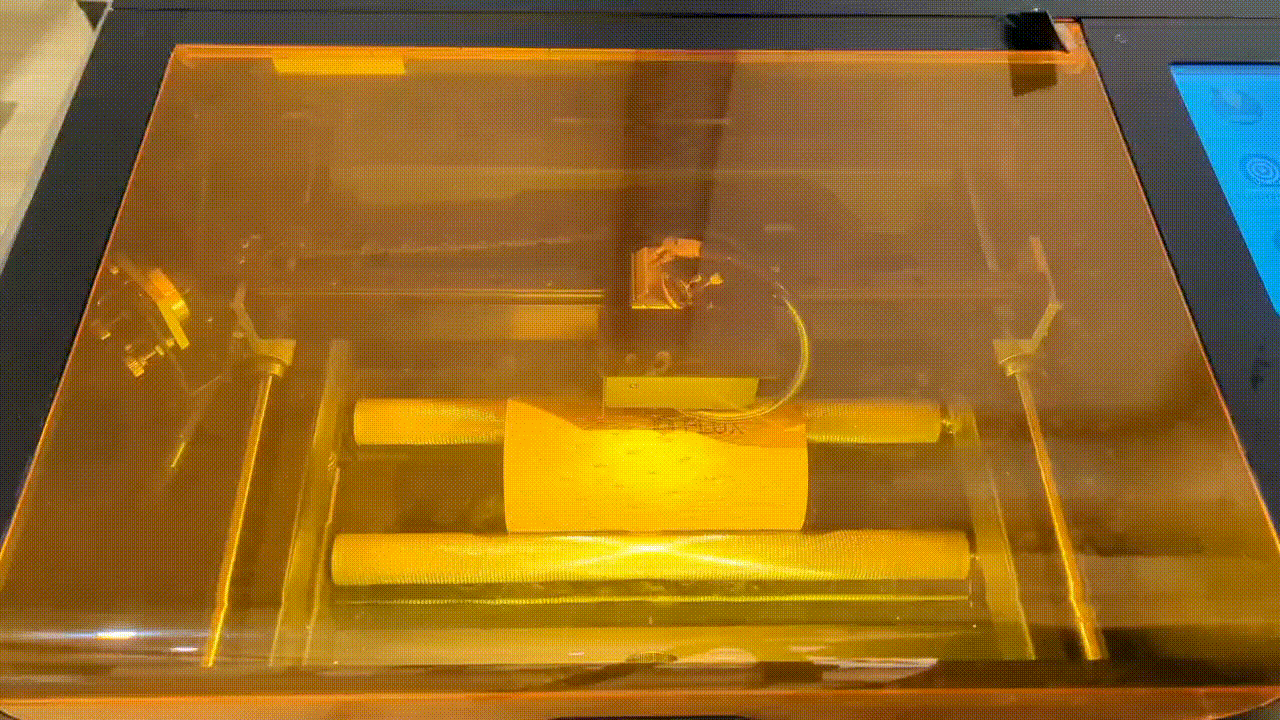

10. اكتمل النقش

ملاحظة: للنقش على محور غير دوار بعد استخدام المحور الدوار، يرجى إدخال "R0" في لوحة "وحدة التحكم" الجانبية اليمنى لتعطيل وضع المحور الدوار قبل النقش. هذه العملية ضرورية فقط عند مقاطعة المهمة أو عدم اكتمالها. وهي غير ضرورية عند إكمال المهمة في الظروف الطبيعية.

___________________________________________________________________________________

الإعدادات الموصى بها لمعايير المواد
