Descripció
La causa per la qual un làser no emet pot ser complexa. Podria ser degut a un tub làser deteriorat, una font d'alimentació làser avariada (Laser PSU) o una fallada del sistema, entre d'altres.
Seguiu els passos següents per solucionar el problema.
Possibles causes
|
Eines
|
Pas 1
Mireu el vídeo següent i determineu si el símptoma és similar al de la vostra màquina.
(Si no hi ha sortida làser quan la màquina està funcionant i emet un fort soroll de trencament,
això indica que el tub està trencat.)
Determineu el resultat i la propera acció a realitzar:
|
|
Pas 1.1
Comproveu si la vostra aplicació s'assembla a les descripcions següents.
-
No hi ha sortida làser a nivells de potència baixos d'aproximadament el 10%.
-
La sortida làser és massa intensa a nivells de potència baixos. (El resultat del gravat és massa fosc o es converteix en tall, etc.)
Determineu el resultat i la propera acció a realitzar:
|
|
Pas 2
Assegureu-vos que la configuració de potència i velocitat sigui correcta en el programari.
Determineu el resultat i la propera acció a realitzar:
|
|
Pas 2.1
Dupliqueu la configuració de potència, inicieu la tasca i comproveu si el làser emet.
(Per exemple, si la vostra potència és originalment del 15%, augmenteu-la al 30% i inicieu la tasca.)
Determineu el resultat i la propera acció a realitzar:
|
|
Pas 3
Apagueu la màquina.
Obriu la tapa posterior i col·loqueu una nova cinta de doble cara al primer mirall.
Després de col·locar la cinta, aneu al Pas 3.1.
- Utilitzeu un tornavís per desenroscar els cargols de la part posterior de la màquina i, a continuació, podreu obrir la tapa posterior.

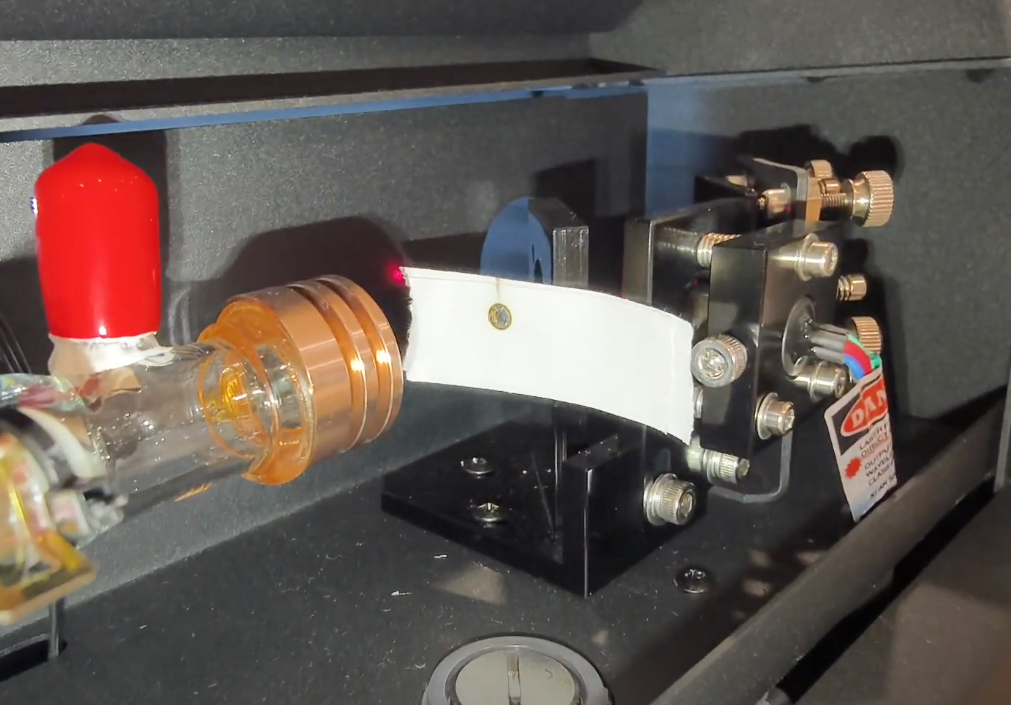

- Col·loqueu la cinta a l'emissor de llum vermella de manera que formi un angle de 90 graus amb el feix.
- Tanqueu la tapa posterior.
Pas 3.1
Feu 5 polsos i comproveu si la cinta té una marca de cremada.
(Consulteu els exemples per determinar el resultat de la cinta.)
A. Engegueu la màquina.
B. Tanqueu la tapa.
C. Entreu al mode de manteniment i espereu fins que finalitzi el procés de posicionament inicial.
(Assegureu-vos que les icones de la porta, la coberta posterior i la part inferior estiguin tancades, o no podreu generar un pols.)
D. Localitzeu el botó de pols.
E. Una pulsació = un pols, dues pulsacions = dos polsos, i així successivament.
F. Examineu la cinta
⚠︎ Genereu sempre els polsos amb la tapa de la porta tancada.
Exemples de resultats en la cinta
Bon exemple - Rodó i intens |
Mal exemple - |
Determineu el resultat i la propera acció a realitzar:
|
|
|
Pas 3.2
- Utilitzeu una nova cinta adhesiva a l'emissor de llum vermella, com a Pas 3.
-
Si us plau, establiu la potència al 0% per motius de seguretat per assegurar que no hi hagi polsos durant les proves.
- El sensor de la porta està integrat als llums LED del xassís. Mireu el vídeo següent per localitzar-lo.
(Això es va enregistrar amb un HEXA, però la seva estructura és la mateixa que la de la Beambox 2.)
- El sensor de la porta tindrà dos llums LED vermells, i sempre estaran ENCESOS.
(Això es va enregistrar amb un HEXA, però la seva estructura és la mateixa que la de la Beambox 2.)
- Col·loqueu els separadors cònics (imants) a prop dels dos llums LED. La llum hauria de ser "més intensa" quan detecta un imant. Quan ambdós LED detecten imants alhora, s'enviarà un senyal de porta tancada al sistema i la icona del panell canviarà.
(Això es va enregistrar amb un HEXA, però la seva estructura és la mateixa que la de la Beambox 2.)
- Un cop hàgiu col·locat els imants al seu lloc, tanqueu la porta.
- Torneu a configurar la potència al 100%, assegureu-vos que la icona de la porta estigui tancada,
i després feu 5 polsos. (Consulteu el exemples per determinar el resultat de la cinta.)
Determineu el resultat i la propera acció a realitzar:
|
|
|
Pas 3.3
- Utilitzeu una nova cinta adhesiva a l'emissor de llum vermella, com a Pas 3.
-
Si us plau, establiu la potència al 0% per motius de seguretat per assegurar que no hi hagi polsos durant les proves.
- Obriu la tapa posterior per trobar el sensor de la tapa posterior.
- El sensor de la tapa posterior tindrà dos llums LED vermells, i sempre estaran ENCESOS.
- Col·loqueu dos imants externs a prop dels dos llums LED. La llum hauria d'estar "més intensa" quan detecti un imant. Quan ambdós LED detectin imants simultàniament, s'enviarà un senyal de porta tancada al sistema i la icona del panell canviarà.
- Després de col·locar els imants, tanqueu la tapa posterior.
- Torneu a configurar la potència al 100%, assegureu-vos que la icona de la porta estigui tancada,
i després feu 5 polsos. (Consulteu el exemples per determinar el resultat de la cinta.)
Determineu el resultat i la propera acció a realitzar:
|
|
|
Pas 4
- Apagueu la màquina.
Obriu la tapa lateral desenroscant el cargol.

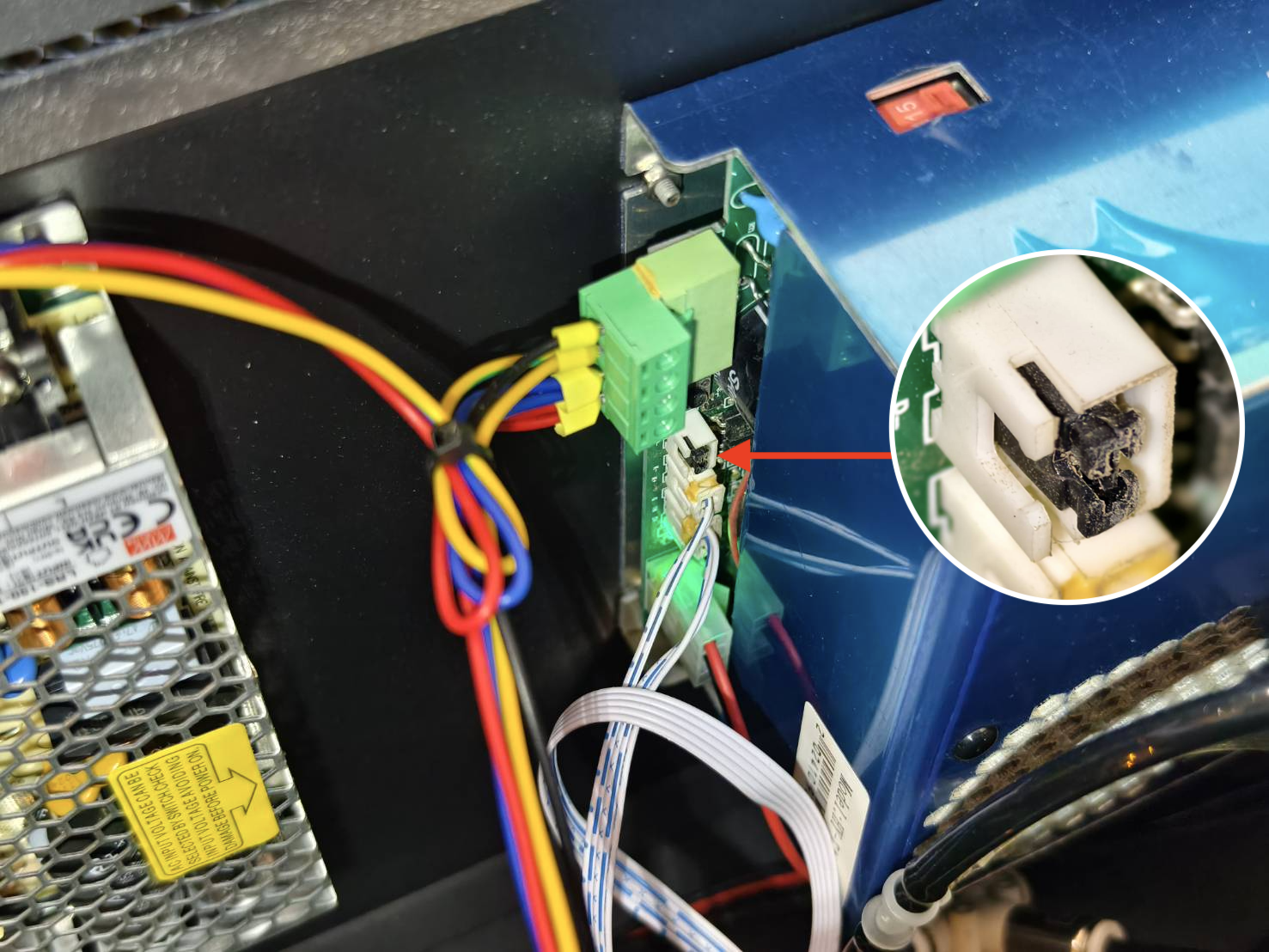

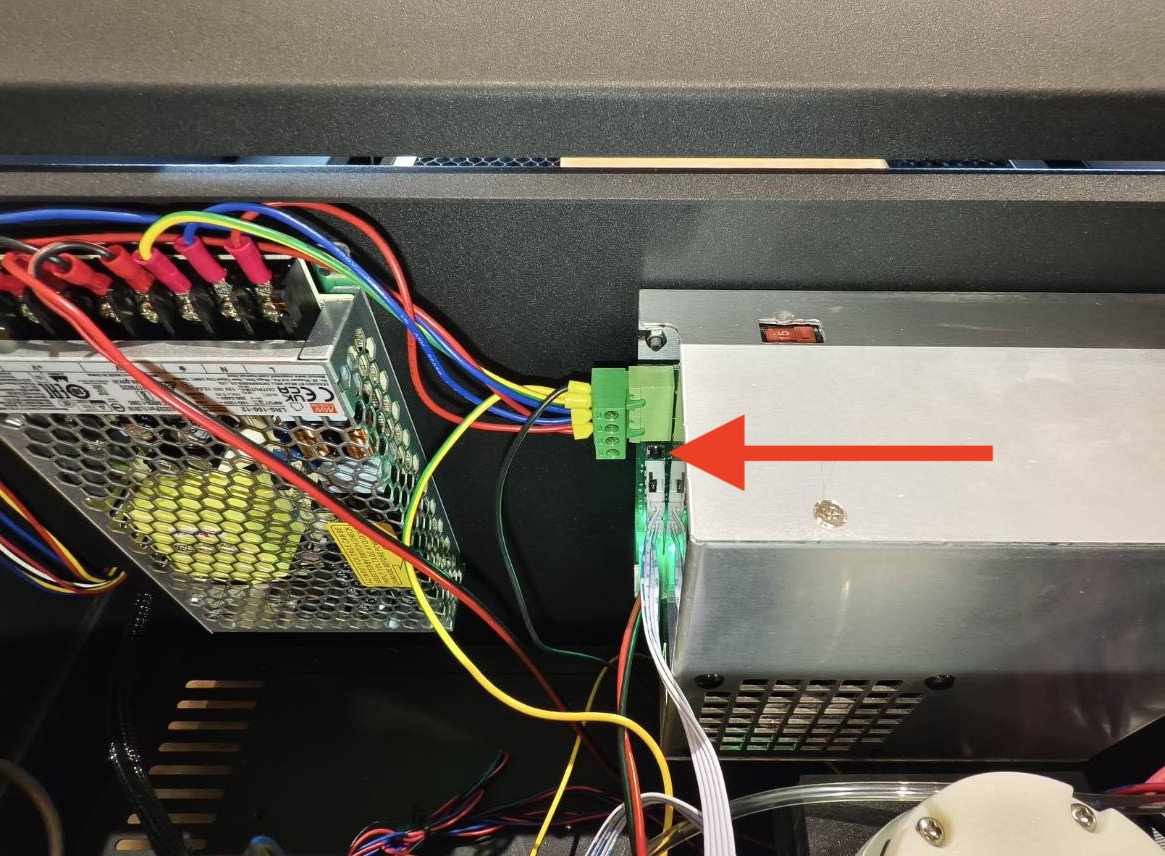

- Comproveu si la font d'alimentació té el pont instal·lat.
Determineu el resultat i la propera acció a realitzar:
|
|
Pas 4.1

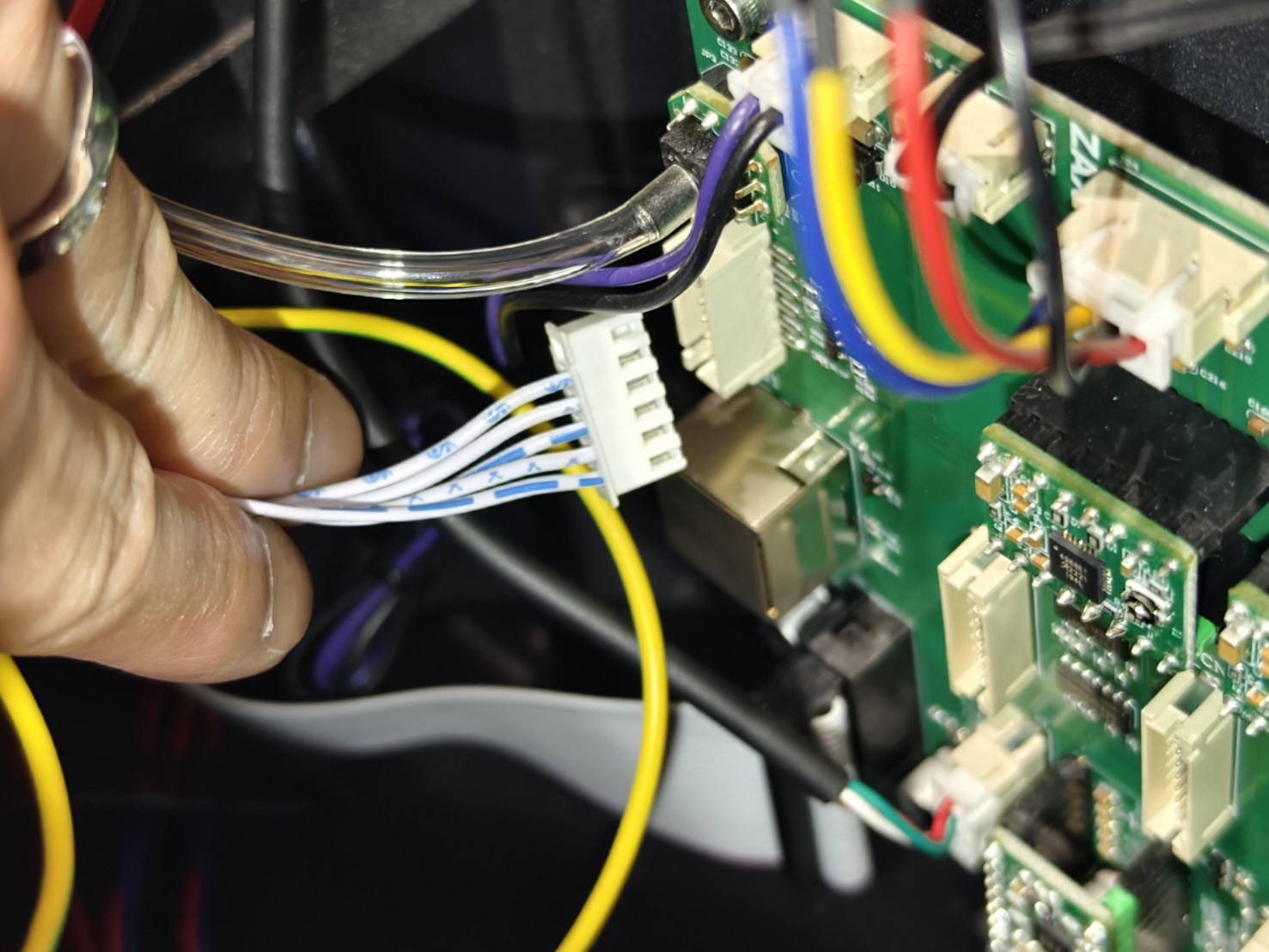

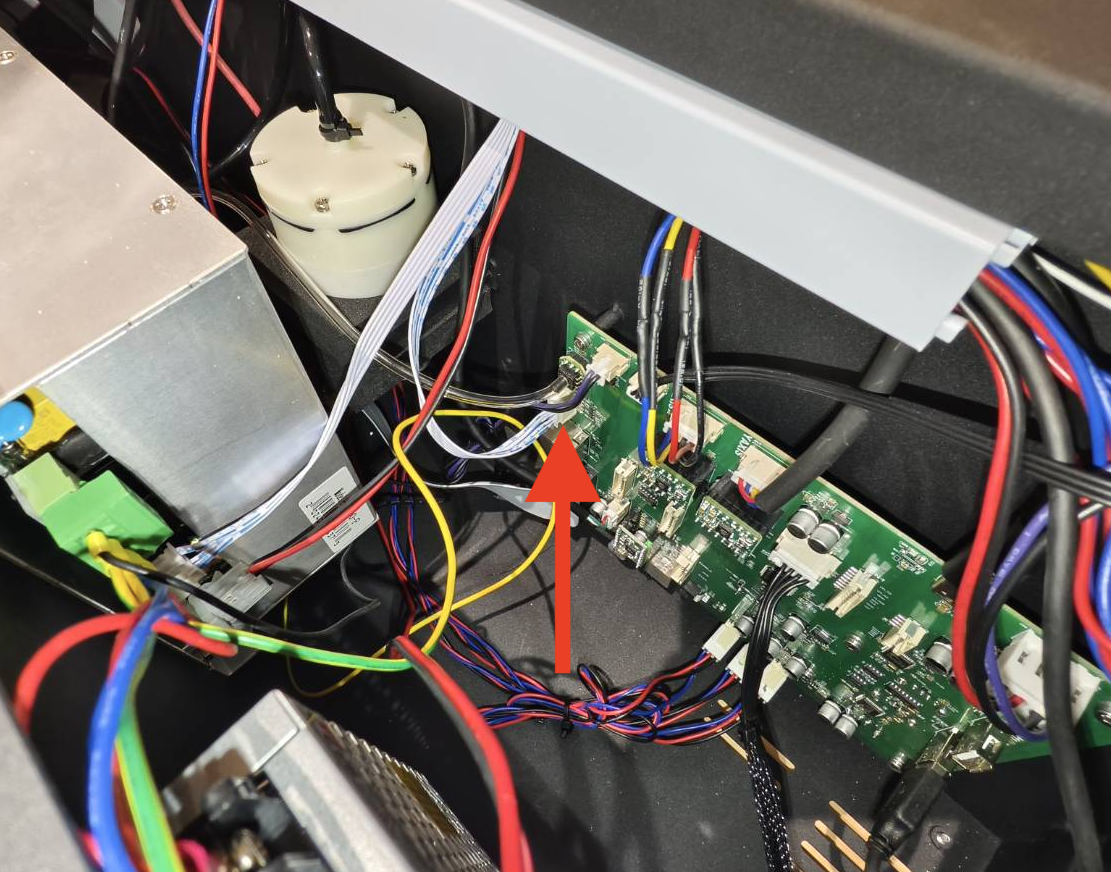

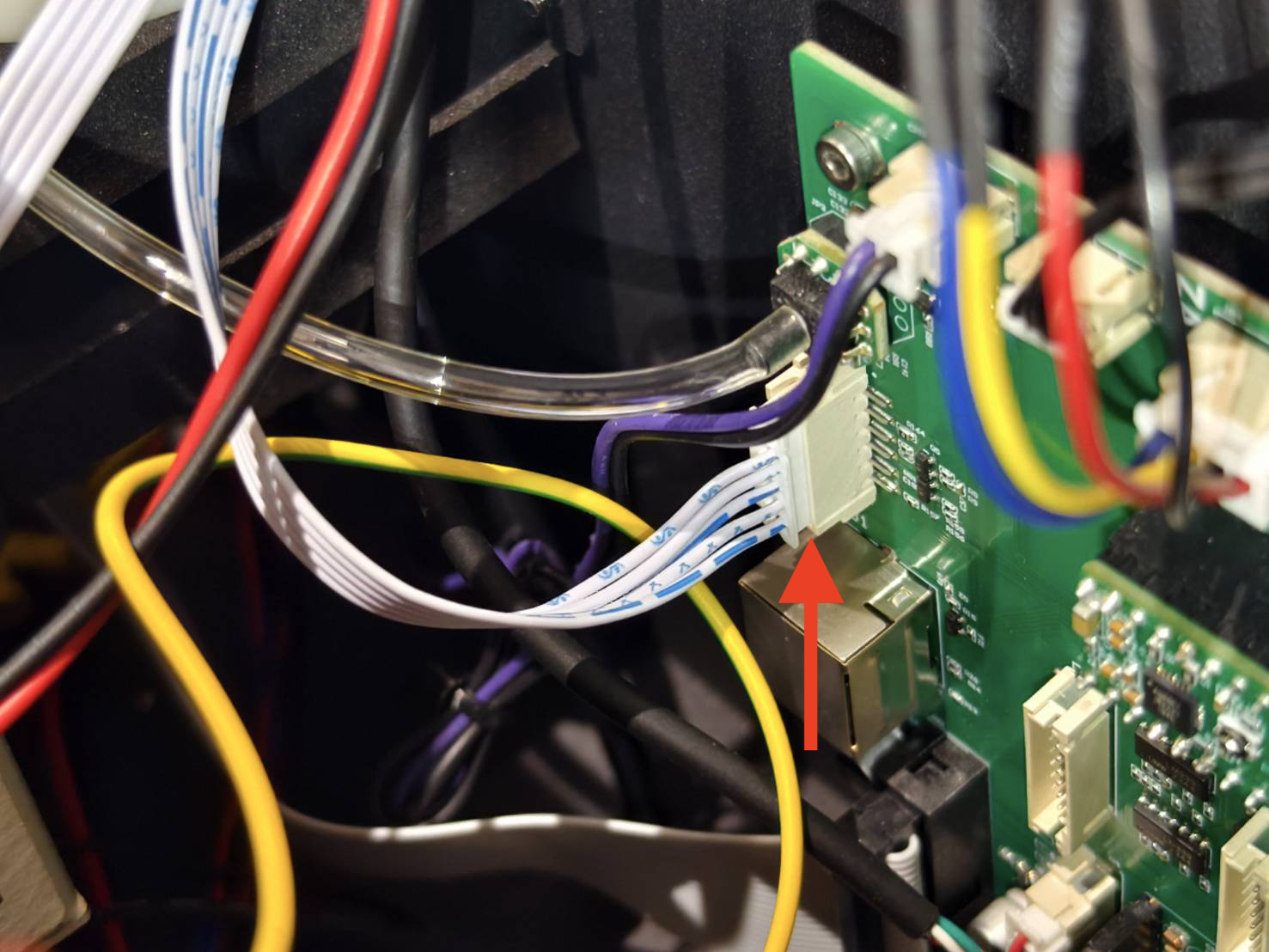

- Desconnecteu el cable de control del làser de la font d'alimentació del làser.
(Consulteu el diagrama si la vostra placa de circuit imprès no és igual que la de la foto.)
- Després de desconnectar el cable, aneu al Pas 4.2.
Pas 4.2
- Obriu la tapa posterior i col·loqueu una cinta sobre l'emissor de llum vermella per tenir un angle de 90 graus respecte al feix.
- Tanqueu la tapa posterior.
Poseu-vos guants de goma abans de la següent acció.

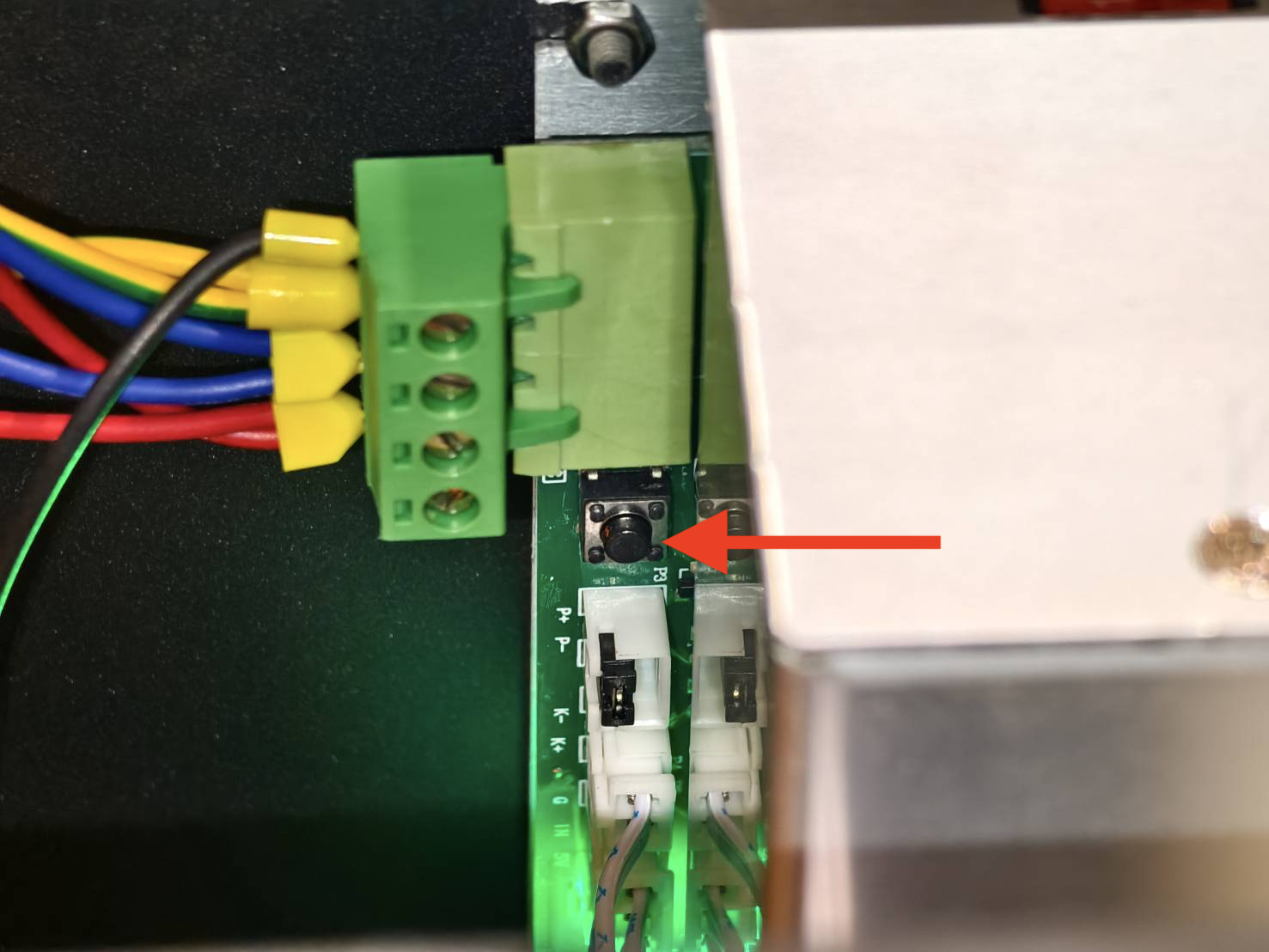

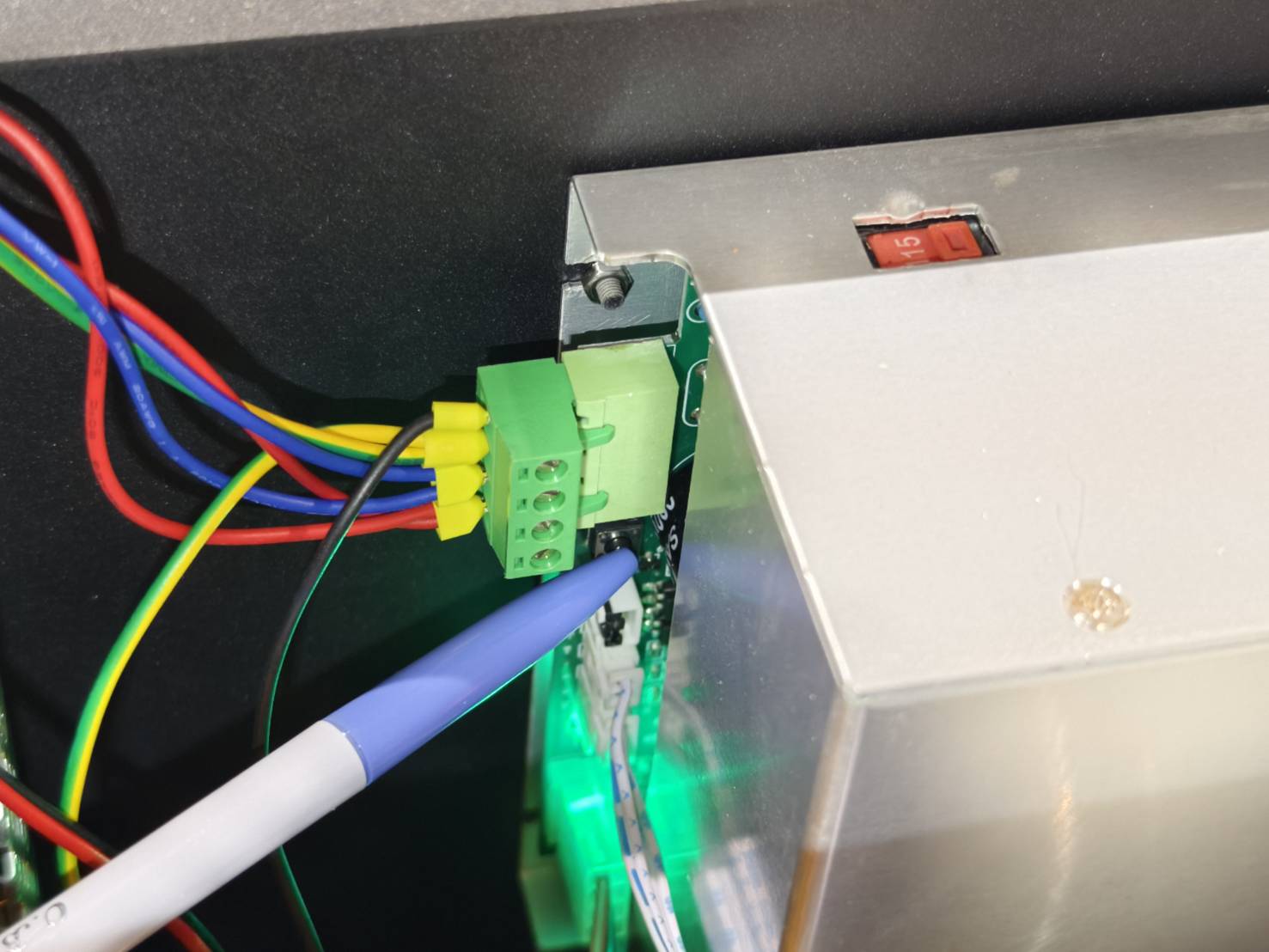

- Engegueu la màquina. Premeu el botó de potència del làser dues vegades o manteniu-lo premut durant 1-2 segons amb un bolígraf o llapis i comproveu la sortida del làser a la cinta.
(Consulteu els exemples per determinar el resultat de la cinta.)
- Comproveu el resultat al primer mirall.
(Consulteu els exemples per determinar el resultat de la cinta.)
Determineu el resultat i la propera acció a realitzar:
|
|
|
Pas 5
- Torna a connectar el cable de control del làser
- Engega la màquina. Restableix la màquina als valors de fàbrica.
(Pàgina principal > Màquina > Pàgina següent > Restablir a fàbrica > Sí)
-
Actualitza el microprogramari a la versió més recent. Consulta l'enllaç següent.
Beambox 2 - Guia d'actualització del microprogramari
- Després de l'actualització, vés a Pas 5.1.
Pas 5.1
Utilitza una nova cinta de doble capa i feu 5 polsos per comprovar si la cinta té una marca de cremada.
(Consulteu els exemples per determinar el resultat de la cinta.)
Determineu el resultat i la propera acció a realitzar:
|
|
|
Pas 6
- Utilitza una nova cinta de doble capa i col·loca-la al primer mirall.
- Augmenta la potència al 150% i feu 5 polsos per comprovar si la marca de cremada es fa més intensa.
(Consulteu els exemples per determinar el resultat de la cinta.)
Determineu el resultat i la propera acció a realitzar:
|
|
Contacteu amb el suport tècnic
Seguiu les instruccions de l'enllaç següent per informar correctament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]
La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, s'haurà de compartir amb el distribuïdor o amb el suport de FLUX.
