5-17 Ajust de la tensió de la corretja de l'eix Z

Descripció

Ajustar la tensió de la corretja garanteix que aquesta no estigui ni massa fluixa ni massa tensa. Aquest document explica detalladament com ajustar la corretja de la plataforma d'elevació de l'eix Z. Si experimenteu algun dels següents problemes:

• Soroll fort i anormal quan l'eix Z es mou amunt o avall
• L'eix Z es bloqueja a mig recorregut
• L'alçada d'elevació de l'eix Z és incorrecta
• La corretja de l'eix Z llisca o salta dents

...normalment podeu resoldre-ho ajustant la tensió de la corretja.

＊Avís：

• Si l'eix Z es bloqueja o fa sorolls forts a altes velocitats, recomanem afluixar la tensió de la corretja.
• Si l'eix Z es bloqueja o la corretja llisca (salta dents), recomanem tensar la tensió de la corretja.

Versió de Firmware Aplicable: v6.0.10

Eines Necessàries

• Clau Allen de 4 mm

Pas 1 – Apagar la màquina

Abans de fer qualsevol ajustament, assegureu-vos que la màquina estigui completament apagada.

Pas 2 – Retirar la placa de bresca i el suport de la plataforma

Pas 3 – Localitzar l'àrea d'ajustament

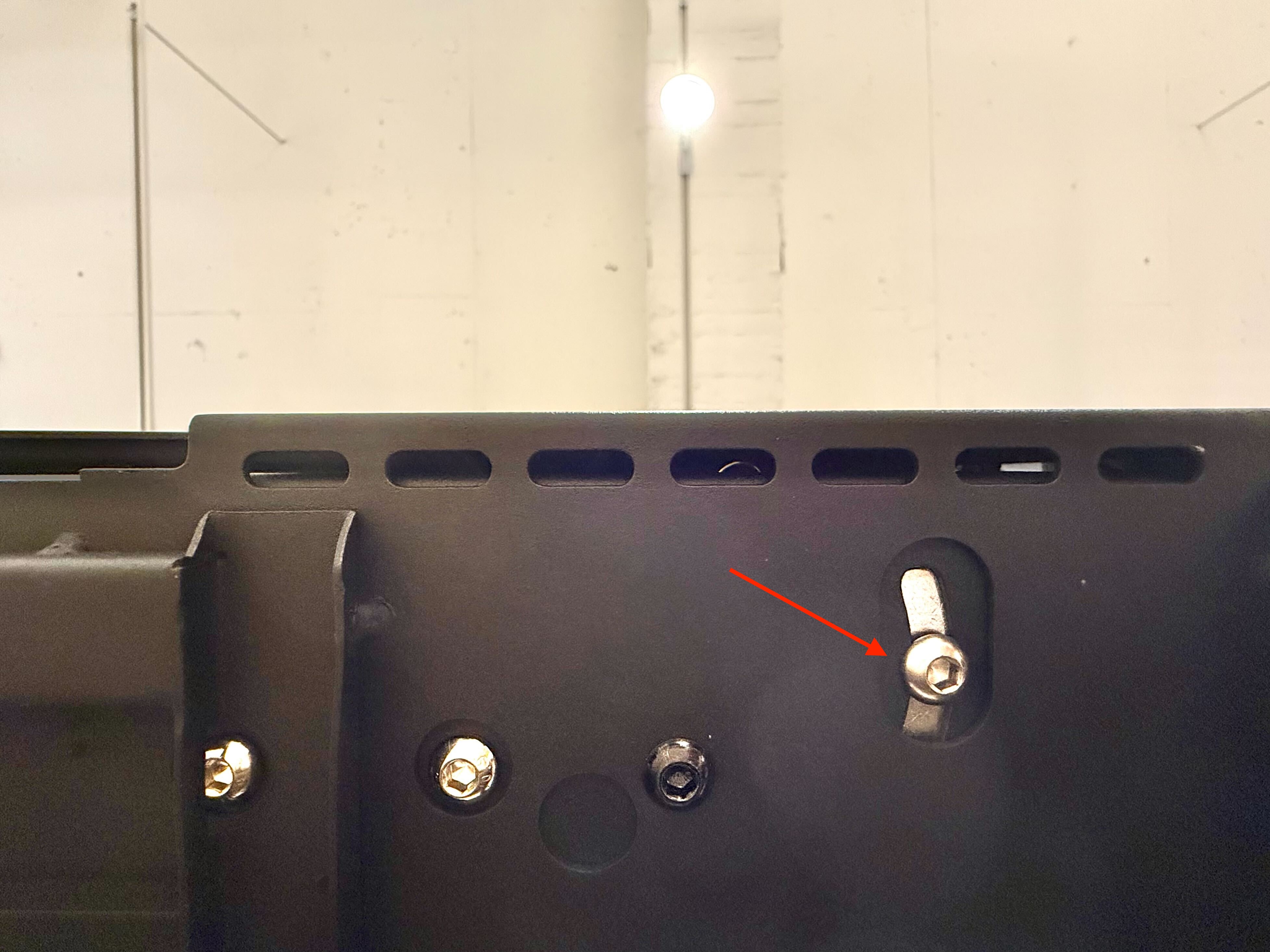

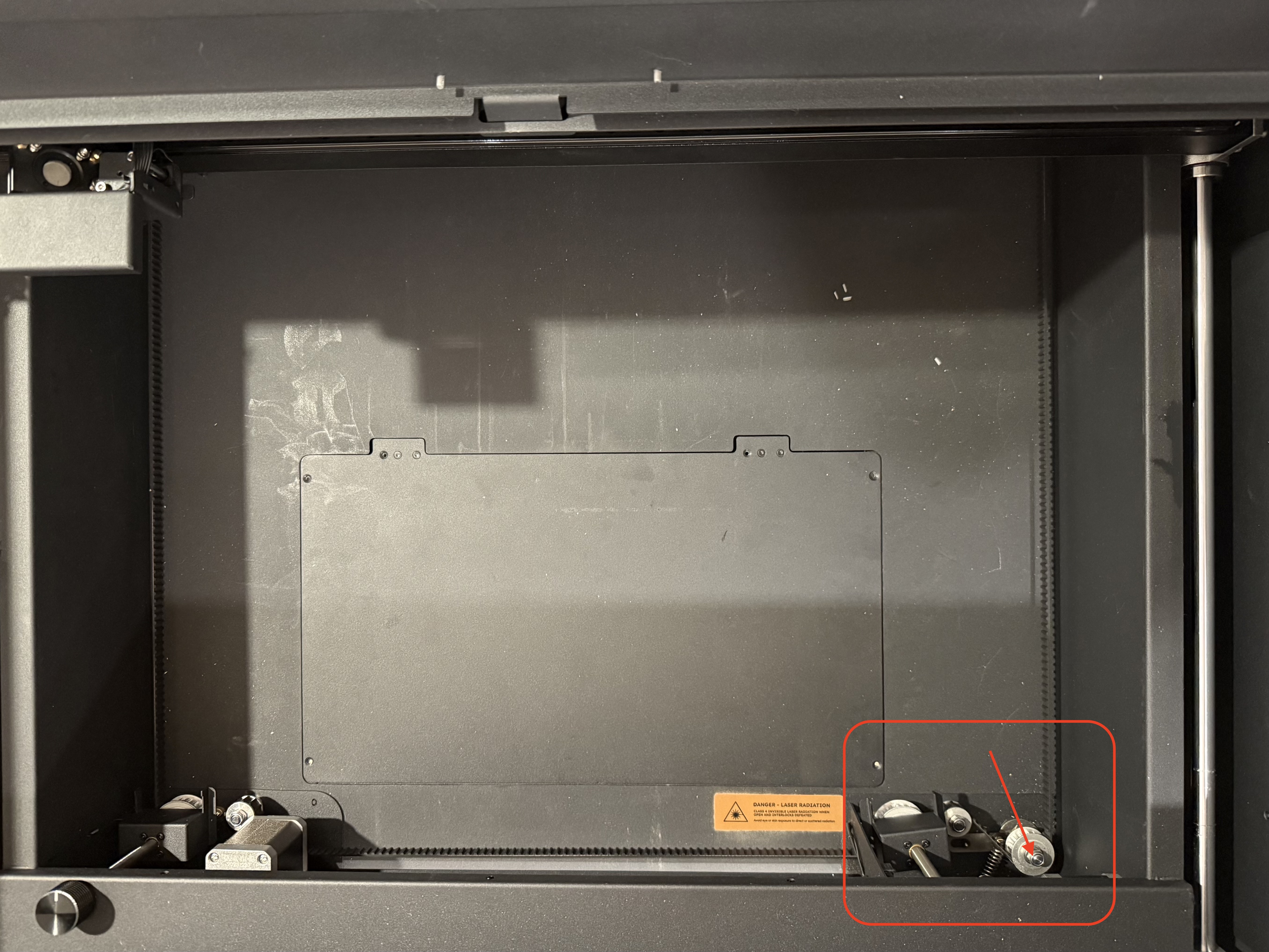

Trobeu la roda d'ajustament de la tensió de la corretja. Es troba a la zona inferior dreta de la màquina. Seguiu l'eix de la roda d'ajustament de la tensió per localitzar el cargol de bloqueig a la part inferior de la màquina.

Pas 4 – Ajustar la tensió de la corretja

4-1 Afluixeu el cargol de bloqueig

Utilitzant la clau Allen de 4 mm, afluixeu lleugerament el cargol de bloqueig aproximadament una volta i mitja. No cal treure'l completament.

4-2 Moveu la roda d'ajustament de la tensió

Mentre el cargol de bloqueig està afluixat, col·loqueu la clau Allen de 4 mm al cargol i, simultàniament, empenyeu l'estructura de la roda d'ajustament de la tensió dins de la màquina. Això permet que la roda de tensió de la corretja llisqui endavant i endarrere.

4-3 Estrenyeu el cargol de bloqueig

Un cop hàgiu trobat la posició adequada, torneu a estrènyer el cargol de bloqueig amb la clau Allen de 4 mm. Assegureu-vos que estigui ben fixat i que no s'afluixi per si sol.

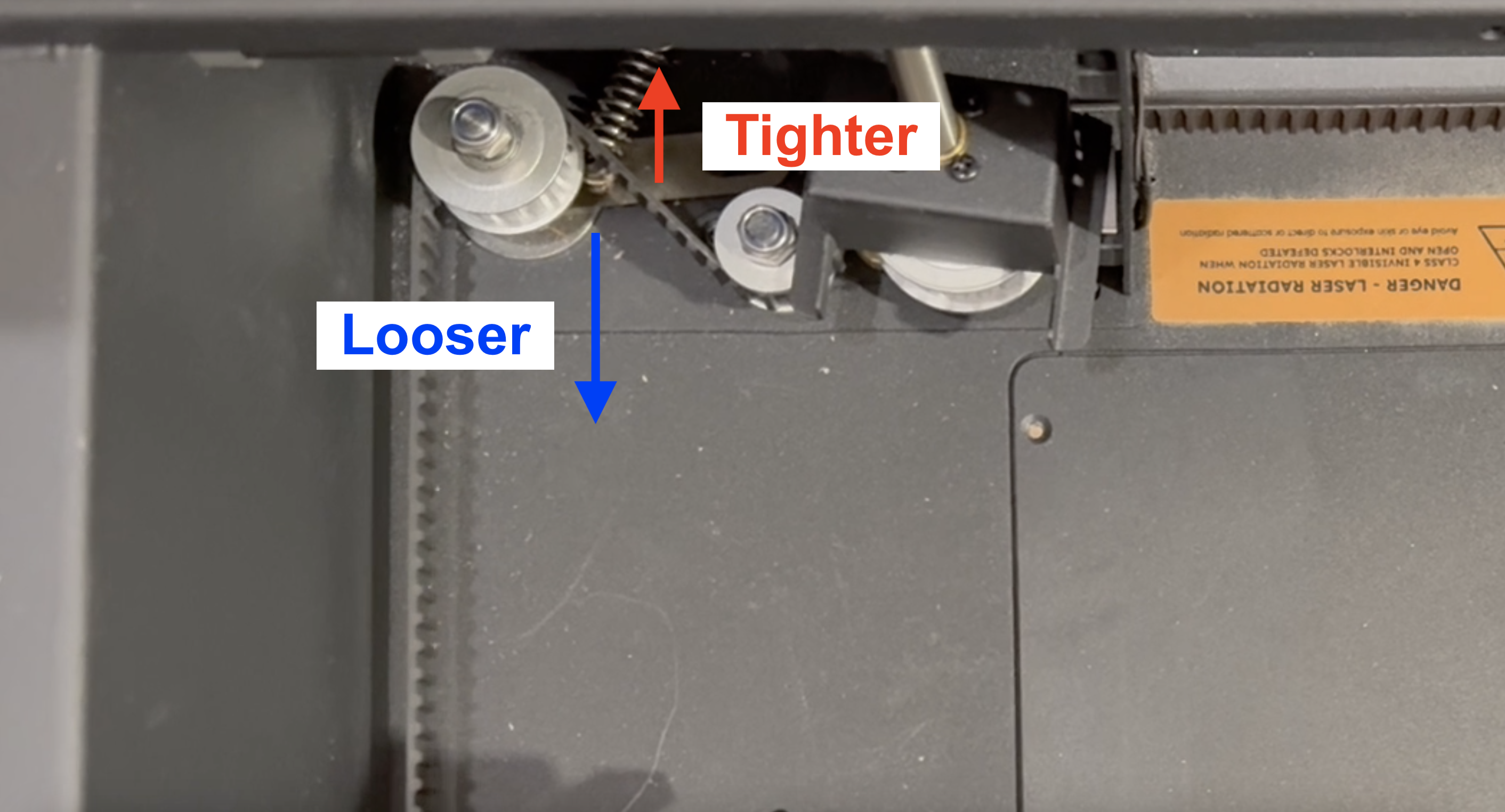

• Moure la roda de tensió en la direcció de la fletxa blava afluixa la corretja.
• Moure la roda de tensió en la direcció de la fletxa vermella estreny la corretja.

Pas 5 – Prova

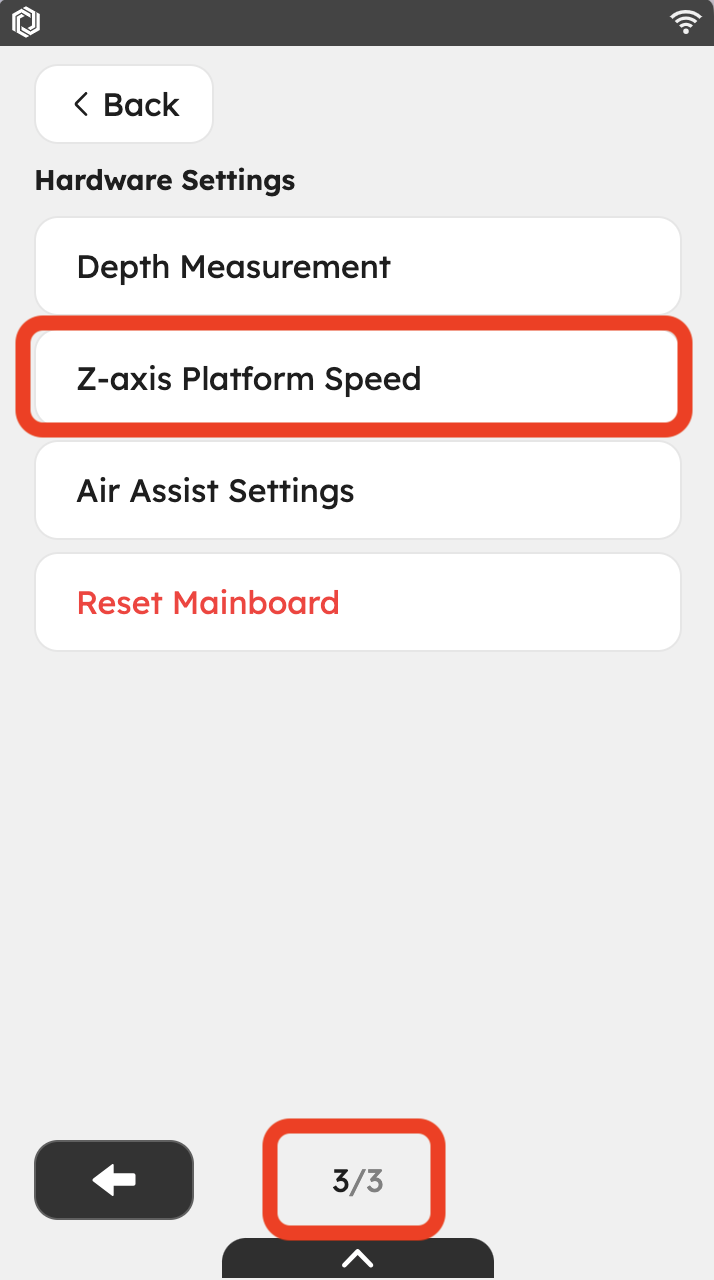

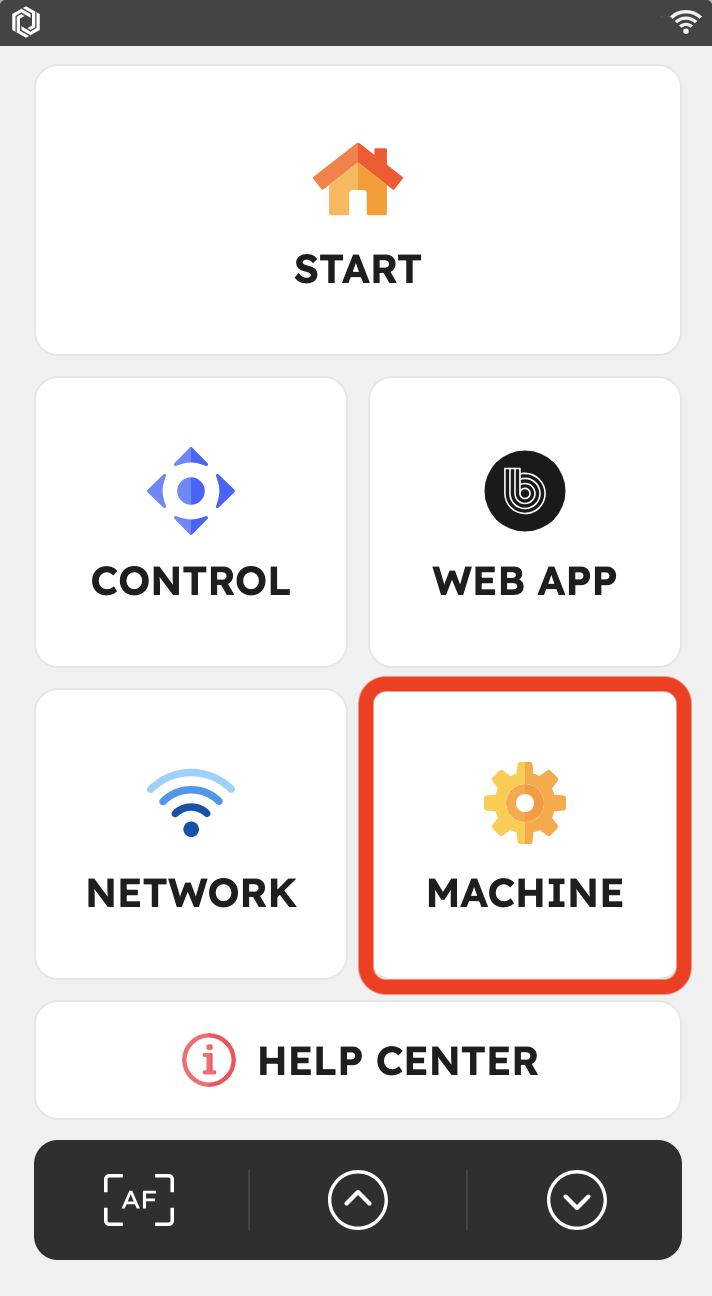

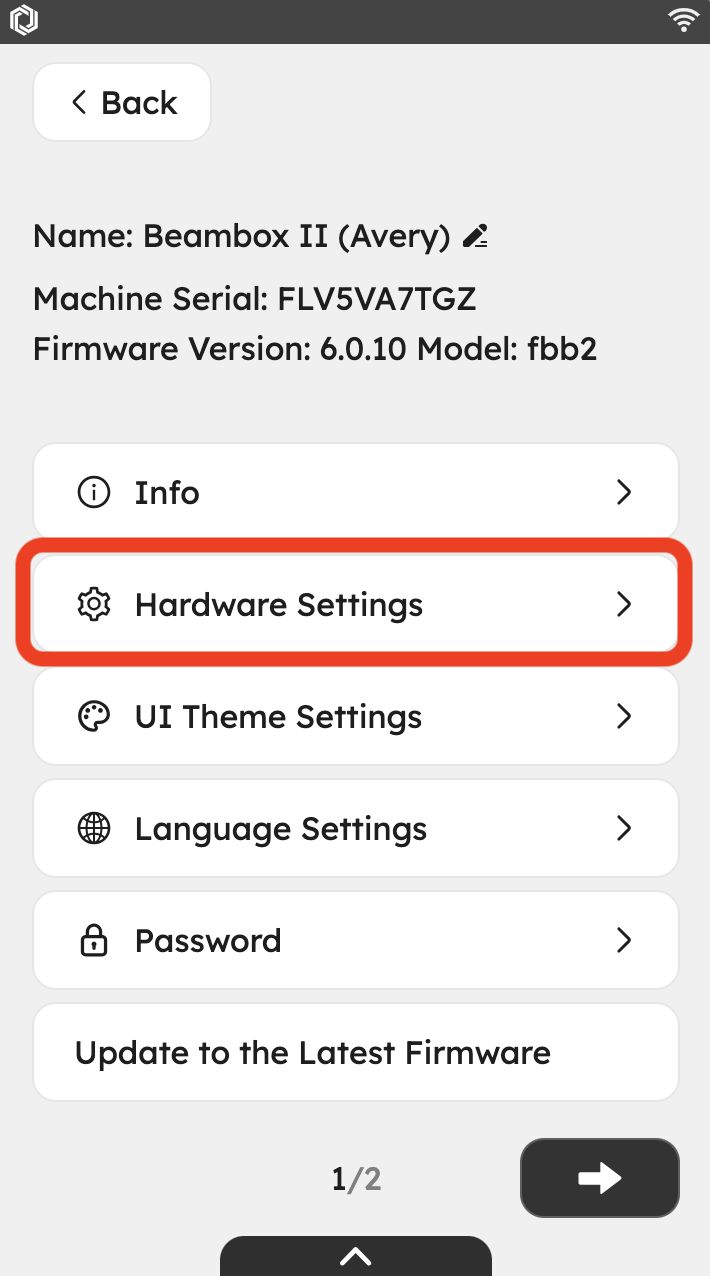

Després de l'ajustament, torneu a col·locar la placa de bresca i el suport de la plataforma. Assegureu-vos d'executar la "Prova de velocitat de la plataforma de l'eix Z" a la Configuració del maquinari per confirmar que la plataforma d'elevació es mou suaument. Si no funciona correctament, repetiu el Pas 4 per reajustar la tensió de la corretja.

P1. Com puc comprovar si la plataforma d'elevació funciona correctament?

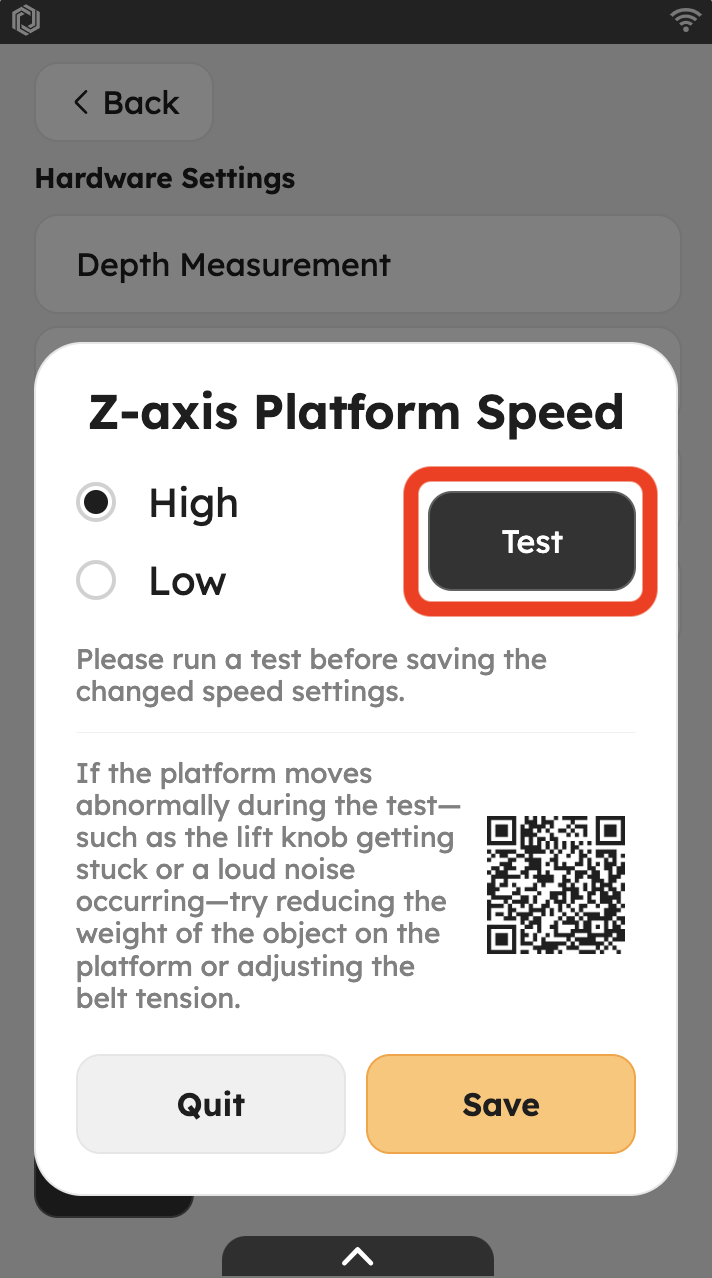

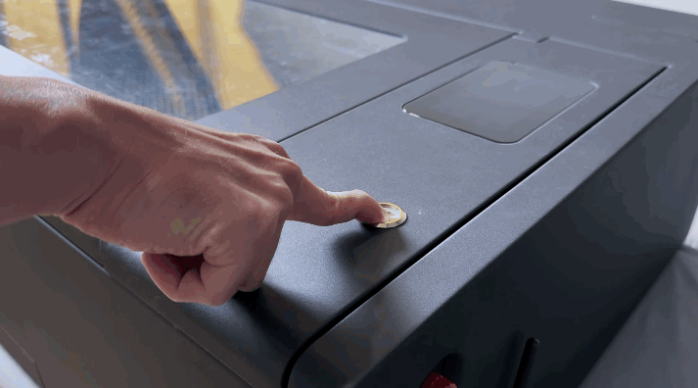

Quan premeu el botó "Prova" la plataforma d'elevació de l'eix Z es mourà primer a la posició inferior per fer l'origen. Després de l'origen, pujarà i baixarà una vegada a la velocitat establerta. Durant el procés d'origen i elevació, observeu el pom a la part inferior esquerra de la màquina per veure si gira normalment. Si ho fa, l'ajust de la tensió de la corretja és correcte.

P2. Cal utilitzar una velocitat alta per a la prova?

No necessàriament. Si una prova a baixa velocitat funciona sense problemes, simplement podeu utilitzar la configuració de baixa velocitat. Només si necessiteu velocitats més altes (per exemple, quan s'utilitza el gravat de superfície corba) recomanem configurar-lo a alta velocitat.

Els factors que afecten l'estabilitat de l'eix Z inclouen la velocitat del motor, el pes a la plataforma i la tensió de la corretja. Per mantenir l'estabilitat a altes velocitats, normalment reduiríeu la càrrega de la plataforma i afluixaríeu lleugerament la tensió de la corretja. No obstant això, si la corretja està massa fluixa, pot saltar-se o perdre dents durant l'elevació. Per tant, la velocitat i la tensió òptimes depenen de les necessitats específiques de la vostra aplicació.
