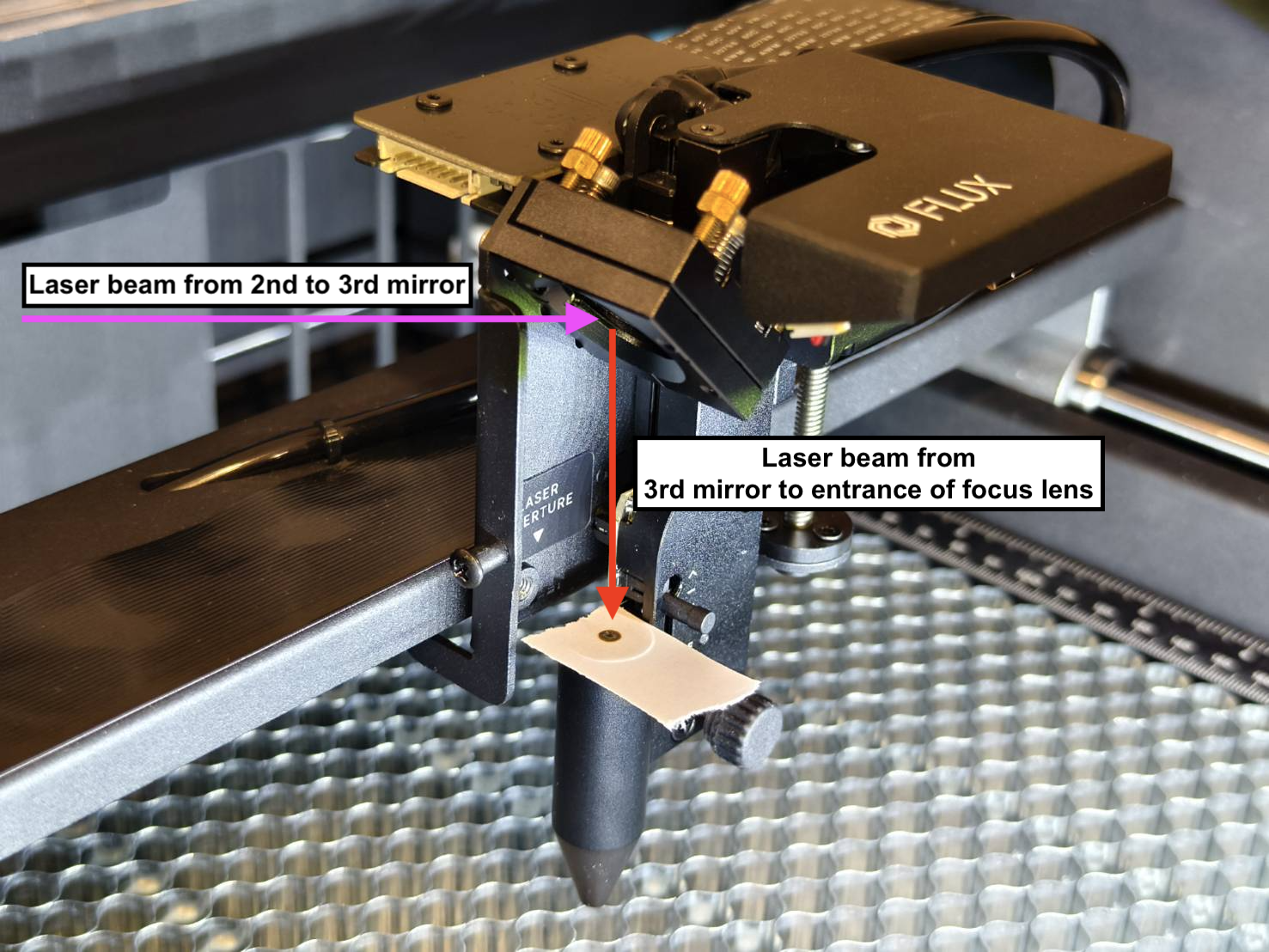

Si heu estat redirigit a aquesta guia, indica que el camí vertical del 3r mirall no es pot alinear, o heu substituït el tub làser, el conjunt del suport del 2n mirall, etc.
En aquesta guia, es tractaran els següents ajustos avançats.

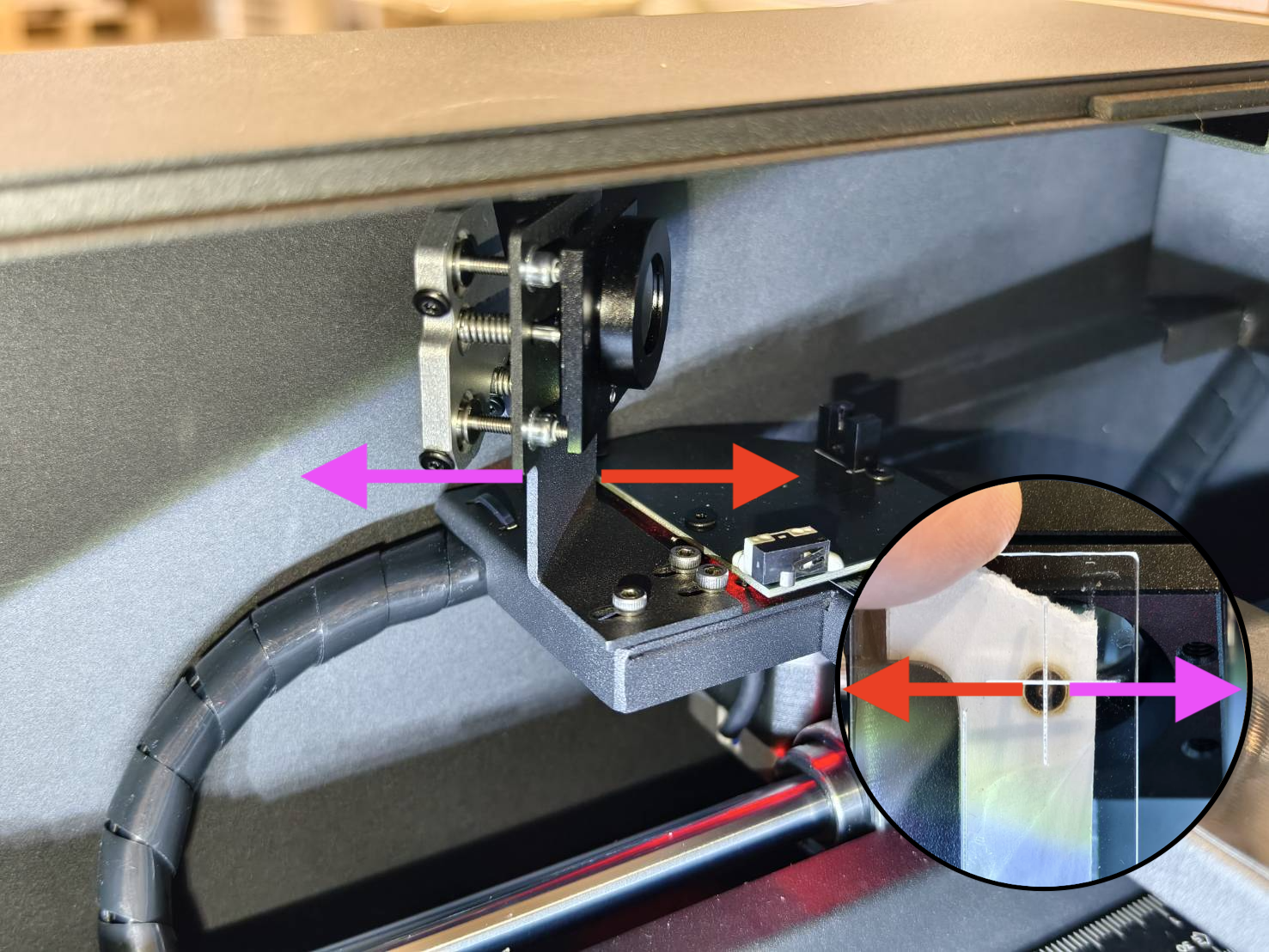

La línia horitzontal del camí des del 2n mirall fins a l'entrada del 3r mirall.
La línia vertical del camí des del 2n mirall fins a l'entrada del 3r mirall.
El camí vertical des del 3r mirall fins a la base.
Abans de començar
Assegureu-vos que el camí del 1r al 2n mirall i el camí del 2n al 3r mirall estiguin ben alineats. En cas contrari, els passos d'aquesta pàgina empitjoraran el vostre camí òptic.
Consulteu aquest article, 4-10 Optical Path Adjustment, des del Pas 1 to Pas 7.1 per assegurar-vos que els camins esmentats estiguin ben alineats.
Pas 1

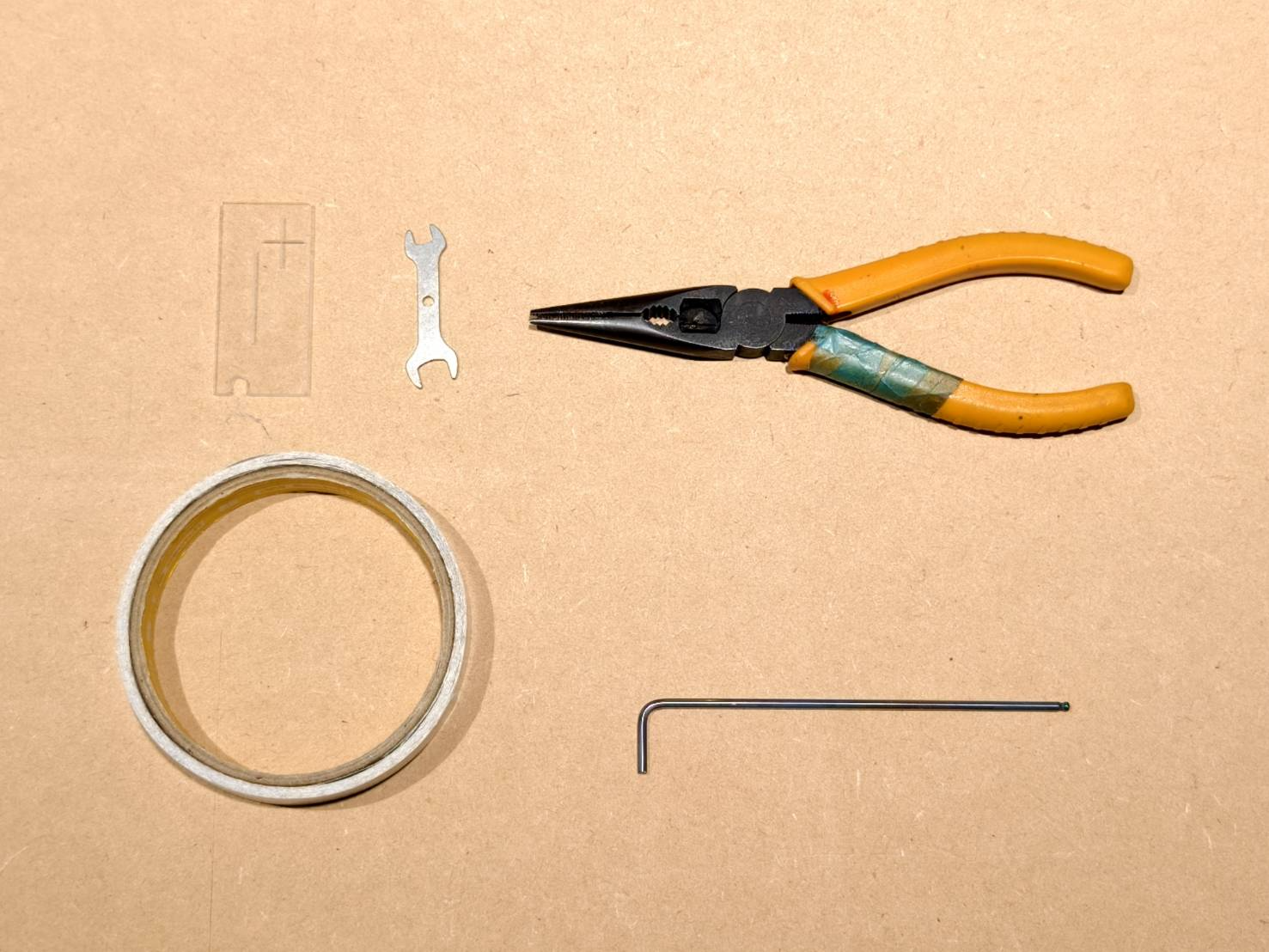

Prepareu les eines següents.
Eina OPA
Clau de doble cap
Alicates
Cinta adhesiva de doble cara
Clau Allen de 2,5 mm
Pas 2
Utilitzeu l'eina OPA per verificar que el punt estigui posicionat al centre de l'entrada del 3r mirall. Aquest pas us ensenyarà a verificar l'alineació vertical del feix a l'entrada del 3r mirall utilitzant una eina OPA.

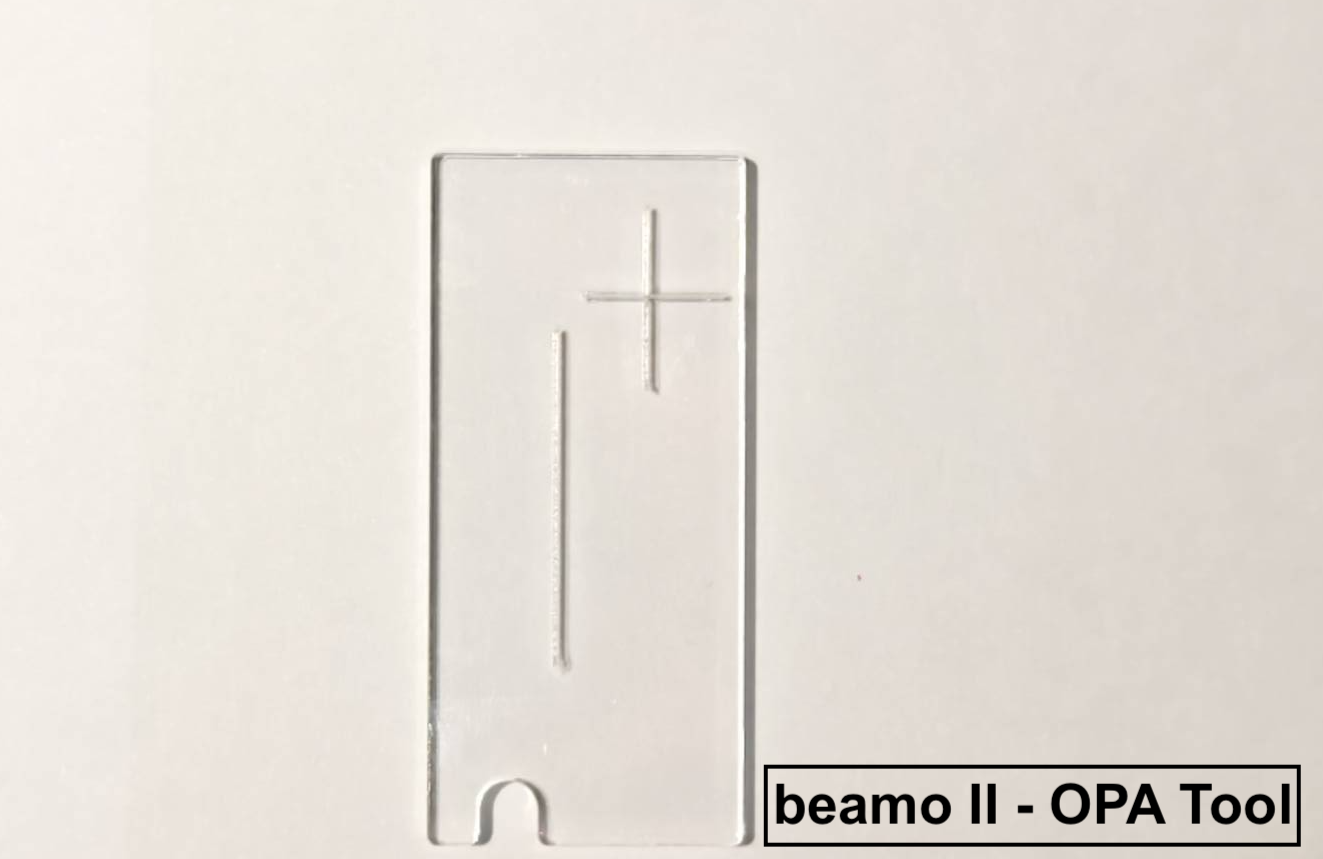

Si us plau, utilitzeu l' enllaç per descarregar el fitxer i utilitzeu un acrílic transparent de 3 mm per gravar i tallar.

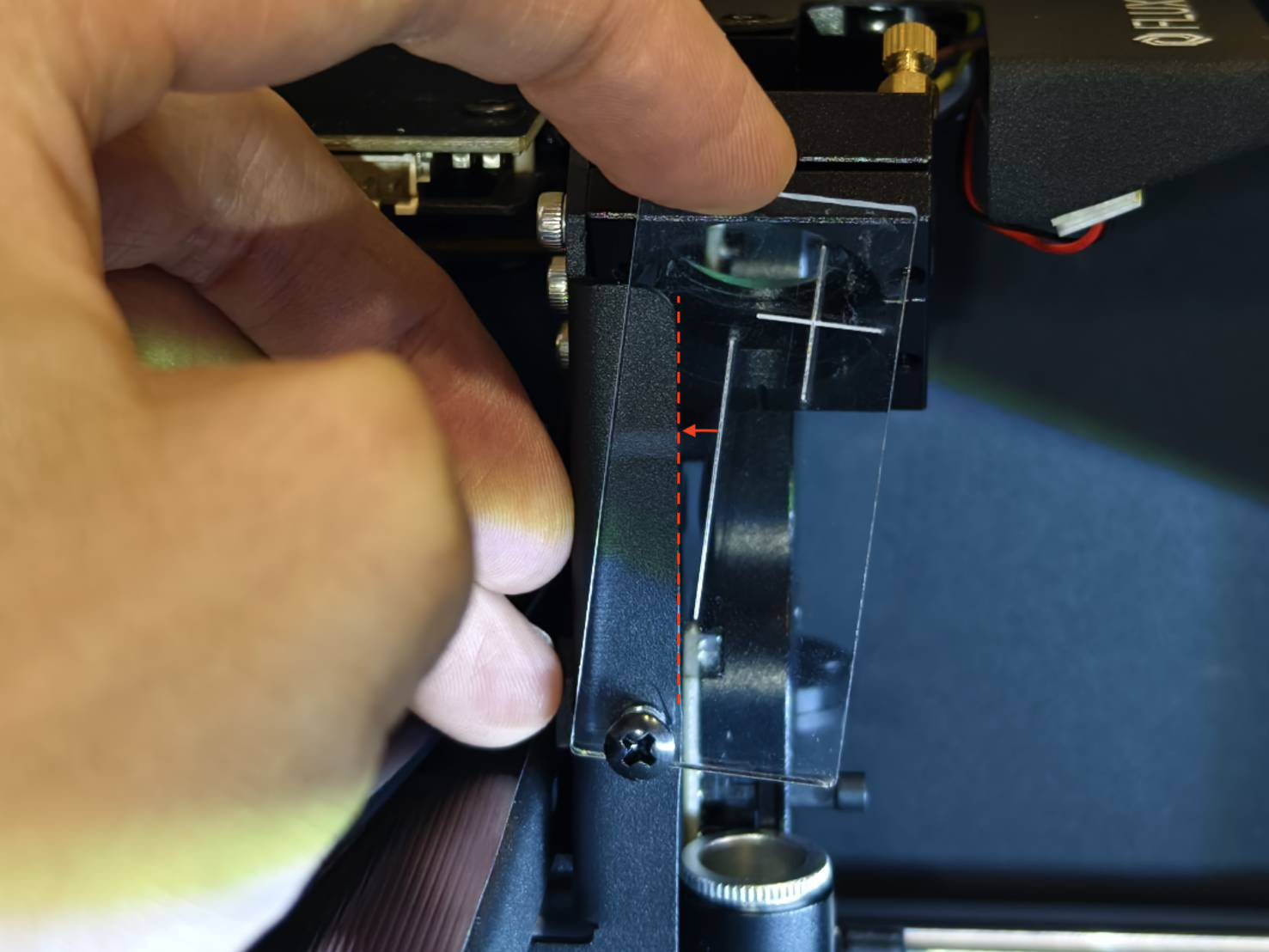

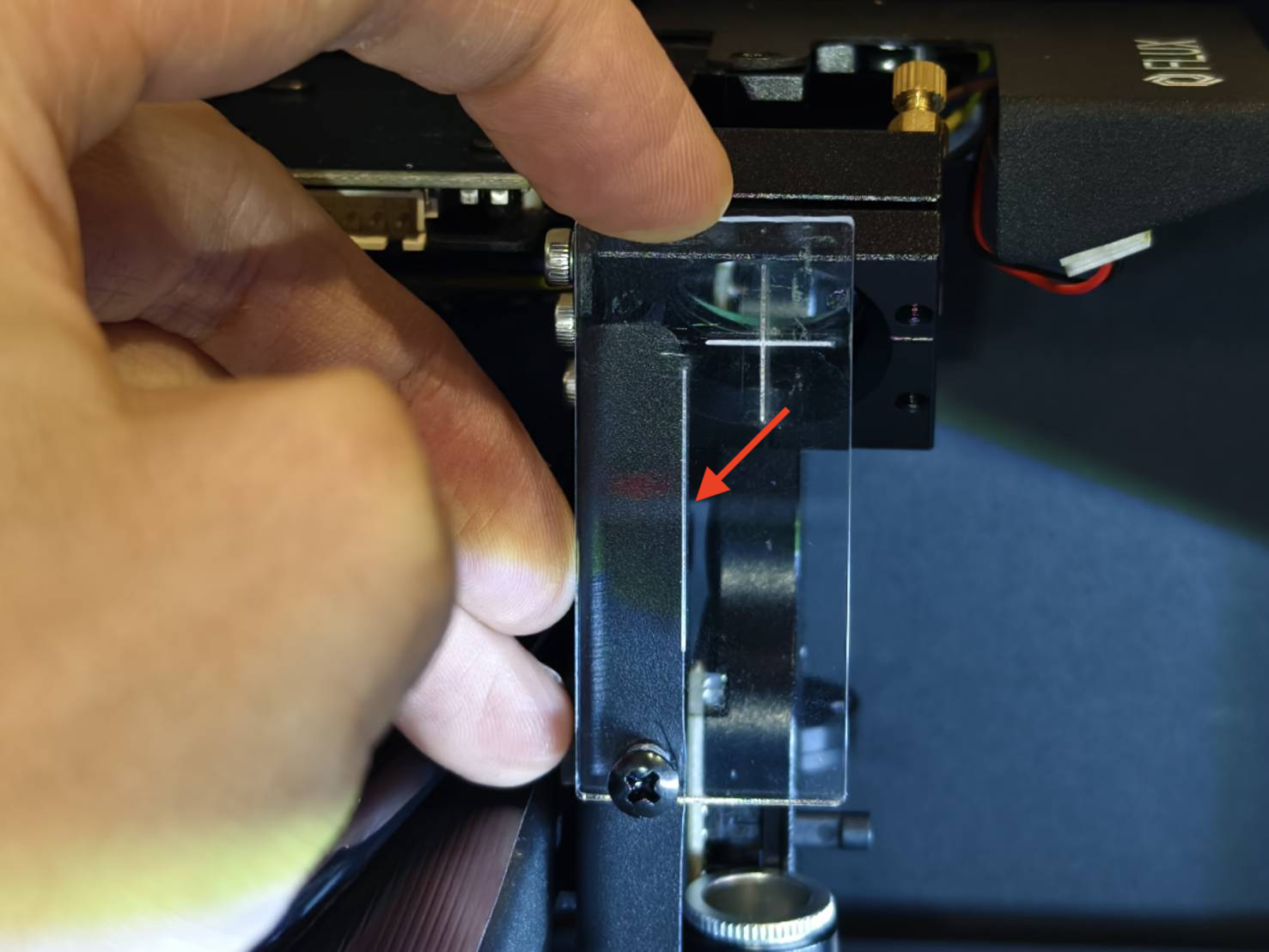

L'eina es col·locarà al cargol de l'entrada del 3r mirall. La línia més llarga de l'esquerra s'alinearà amb la vora de la peça metàl·lica.
Si la vostra màquina no pot tallar cap àrea de la base, haureu de fabricar una eina temporal. Si us plau, consulteu la guia, Guia de l'eina temporal d'OPA.

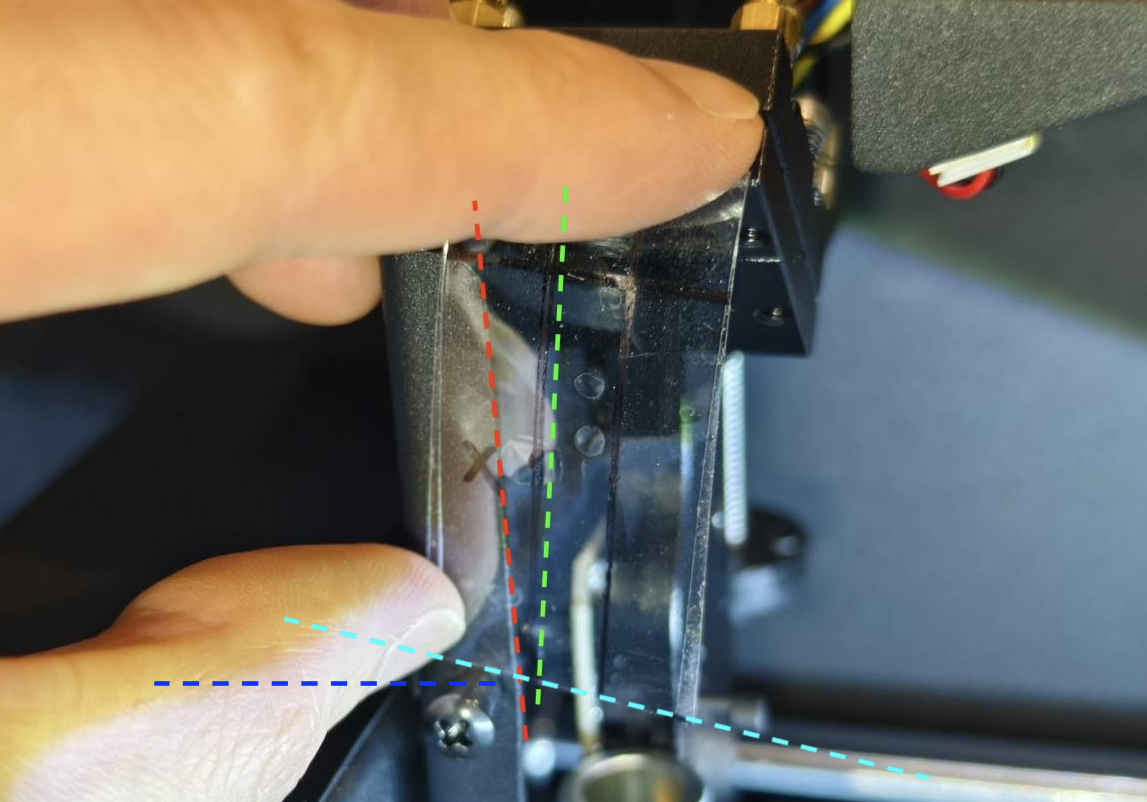

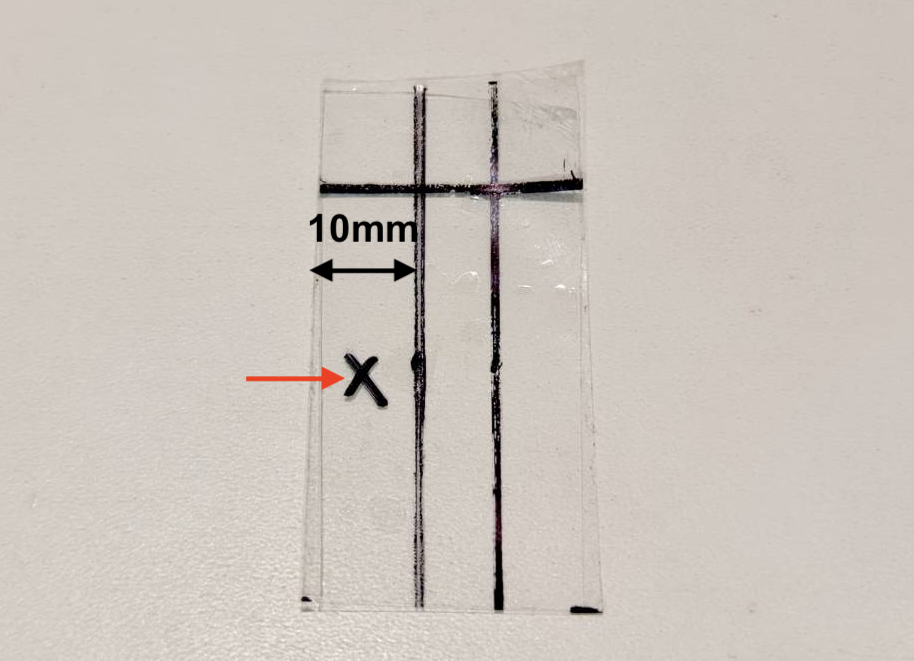

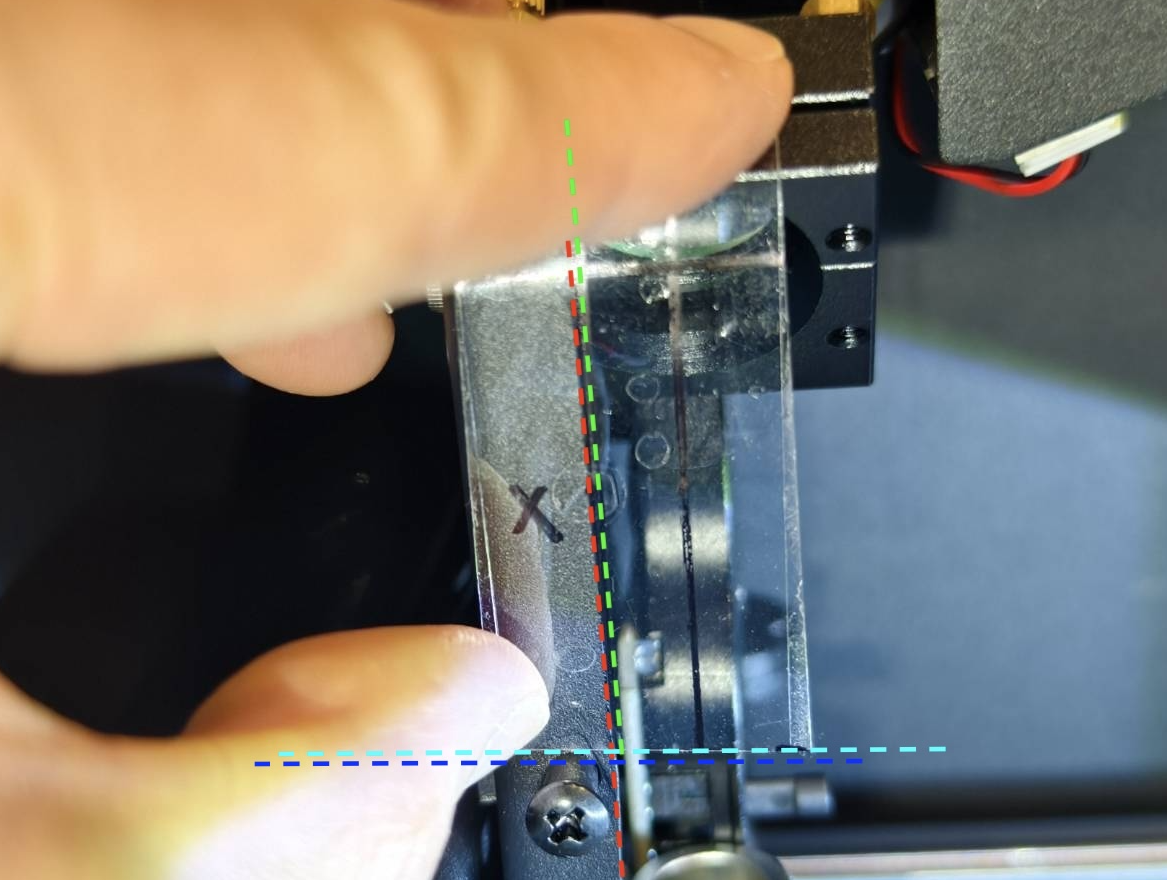

L'eina es col·locarà al cargol de l'entrada del 3r mirall. El costat amb la marca "x" estarà al costat esquerre i la línia de 10 mm s'alinearà amb la peça metàl·lica. Assegureu-vos que la part inferior de l'eina estigui recolzada sobre la superfície superior del cargol.
Un cop tingueu l'eina, moveu el capçal làser al centre i feu 5 polsos. Utilitzeu l'eina per comprovar si el punt està a prop de la línia vertical.

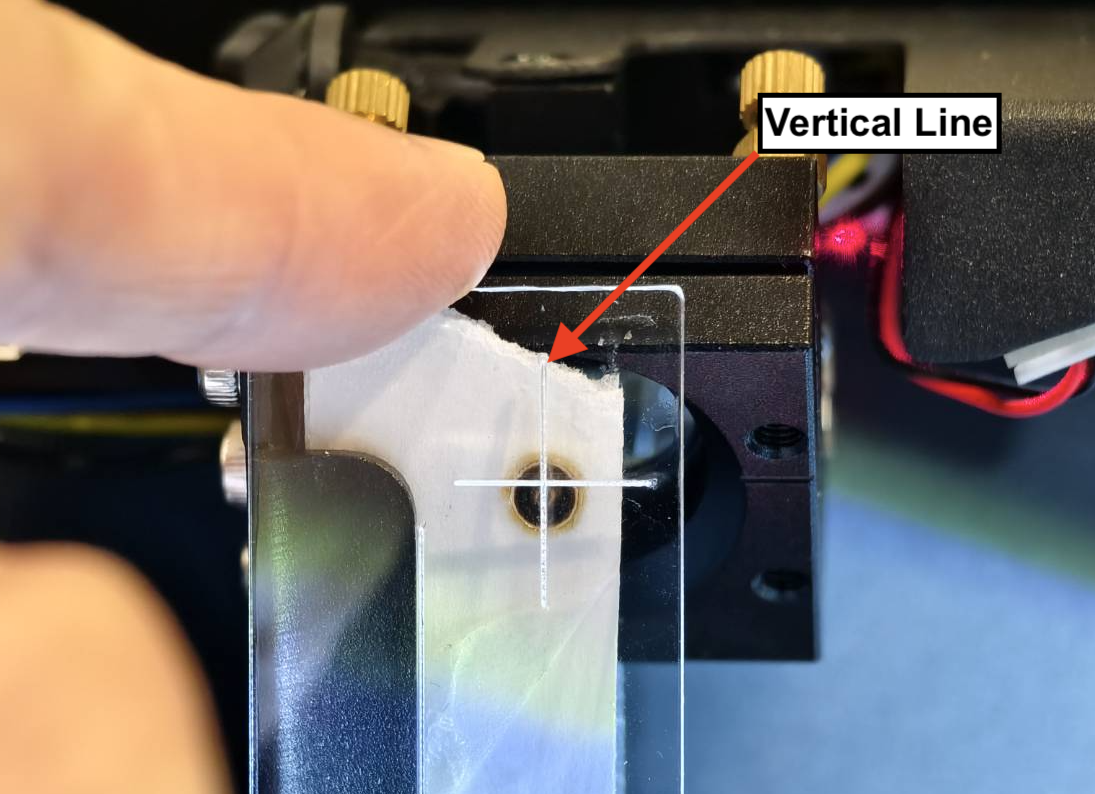

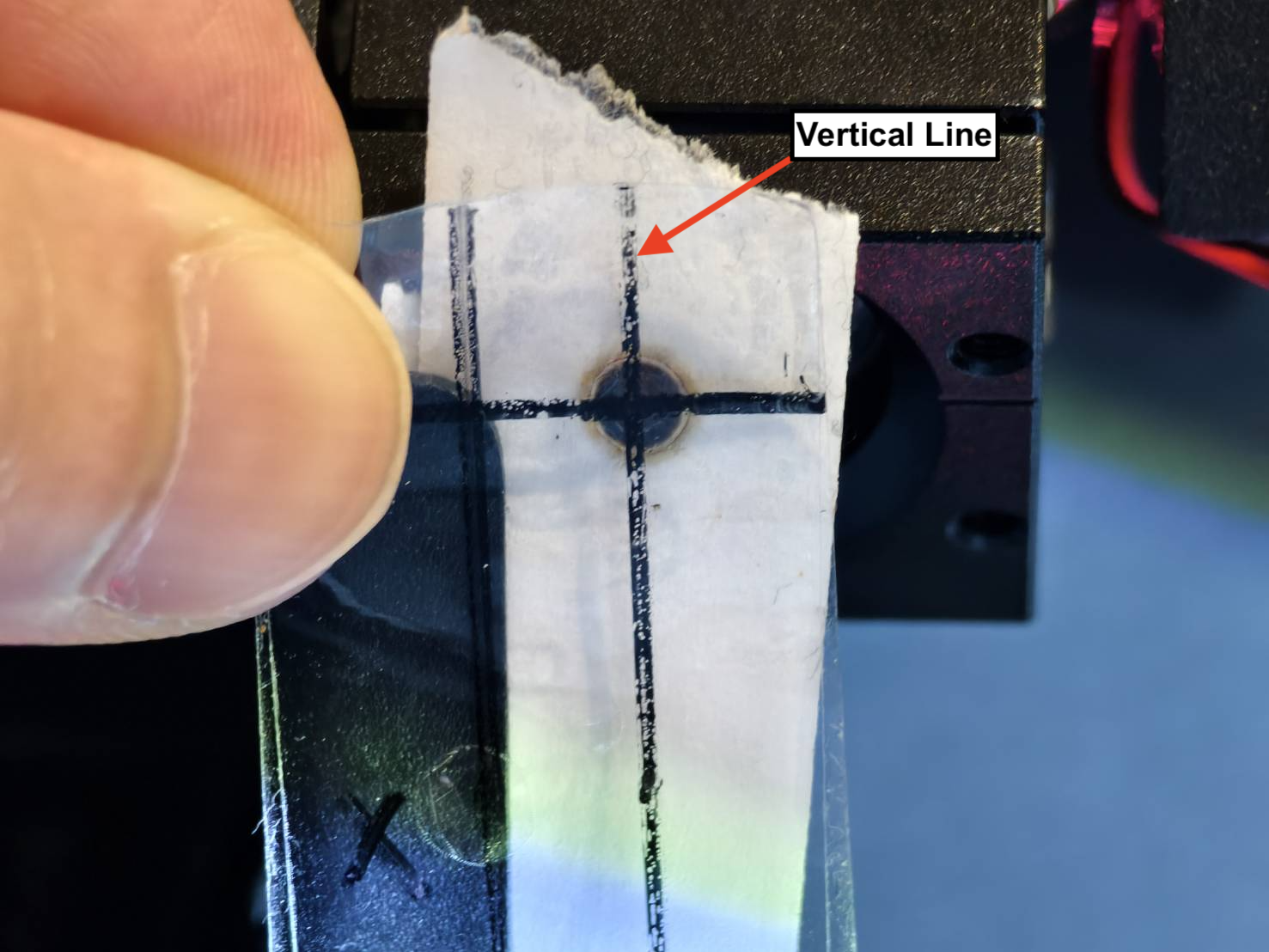

Comproveu la línia vertical amb l'eina. Alineeu el cercle o els punts de l'eina amb l'entrada i comproveu la posició del punt.

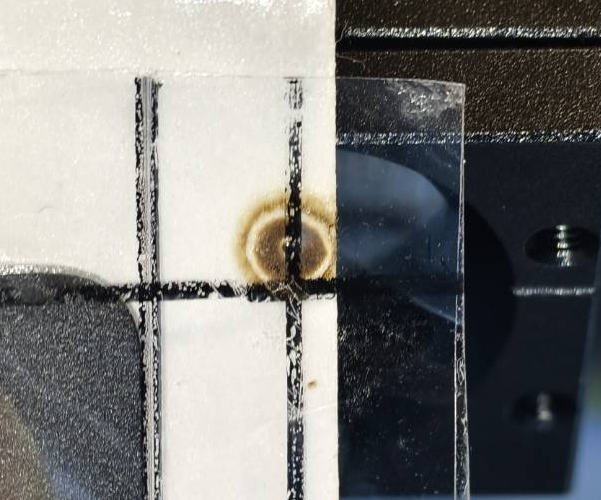

Acrílic
Exemple correcte
Exemple incorrecte

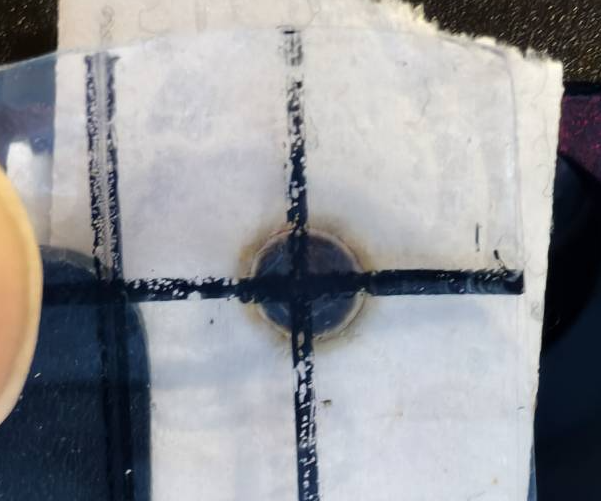

Cinta

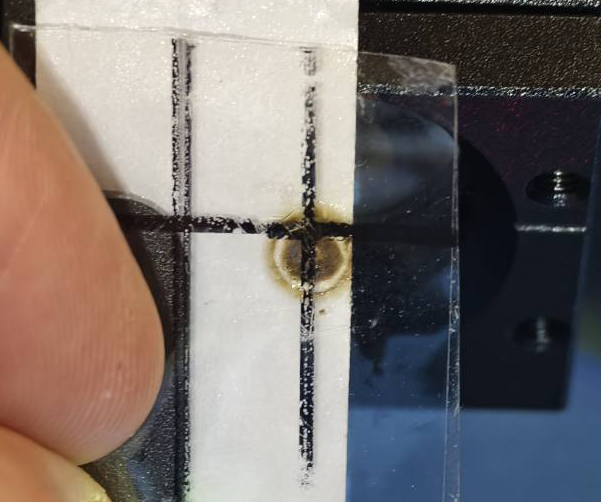

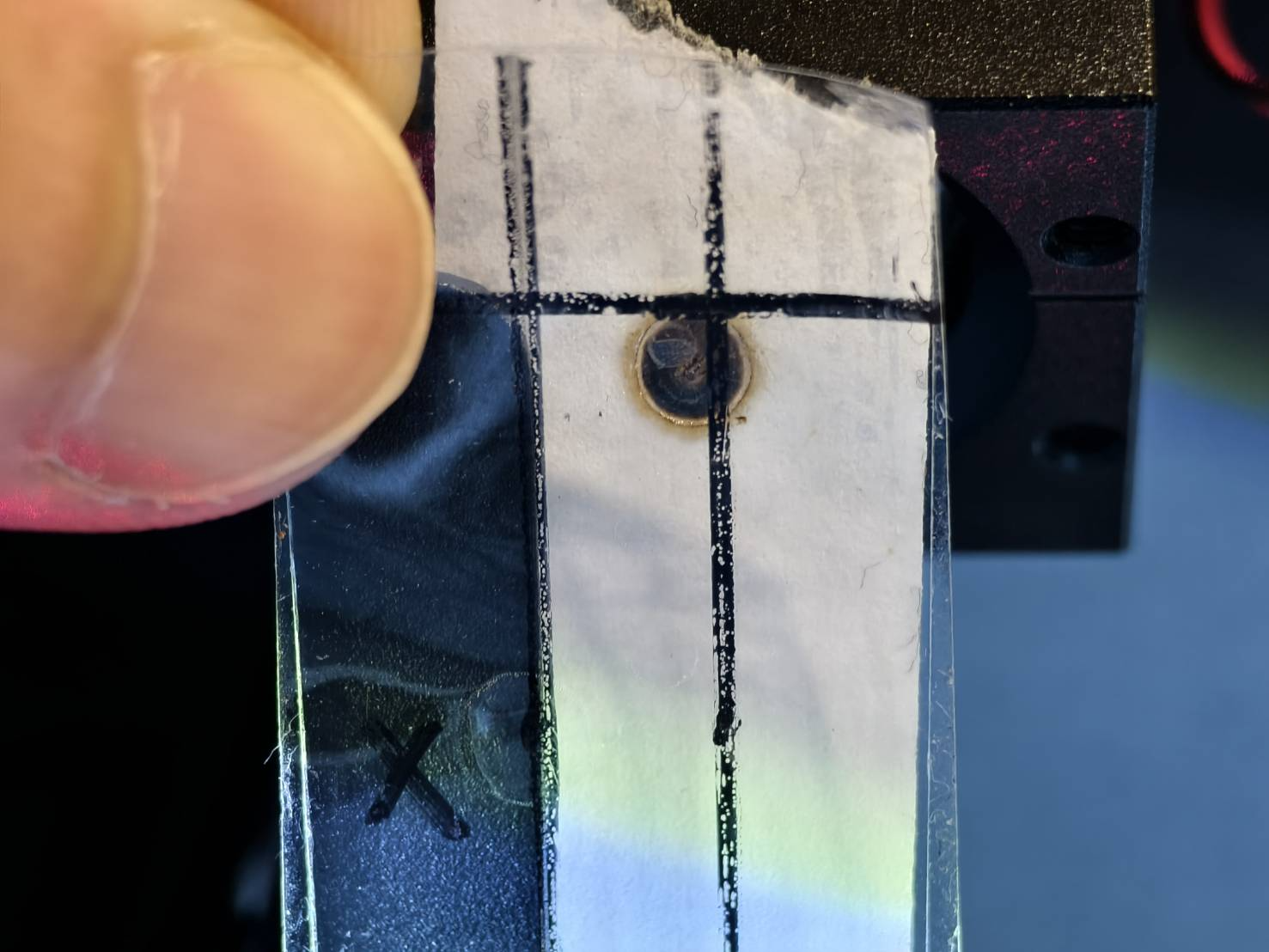

Correcte - Centrat

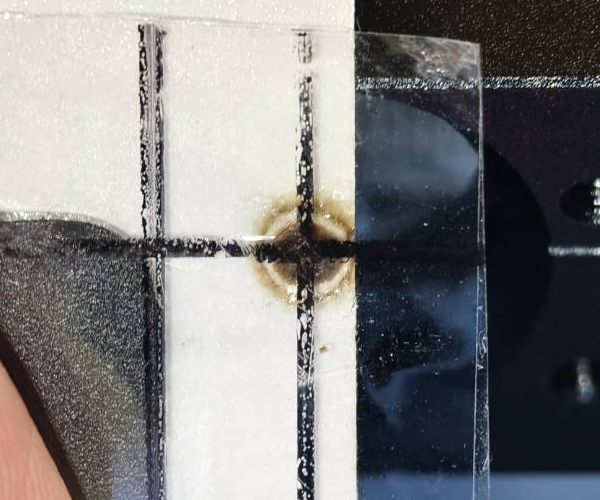

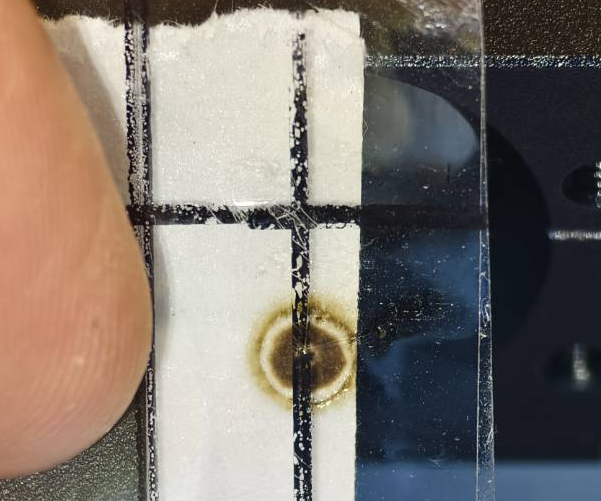

Incorrecte - No centrat
Determineu el vostre resultat i la següent acció a realitzar:

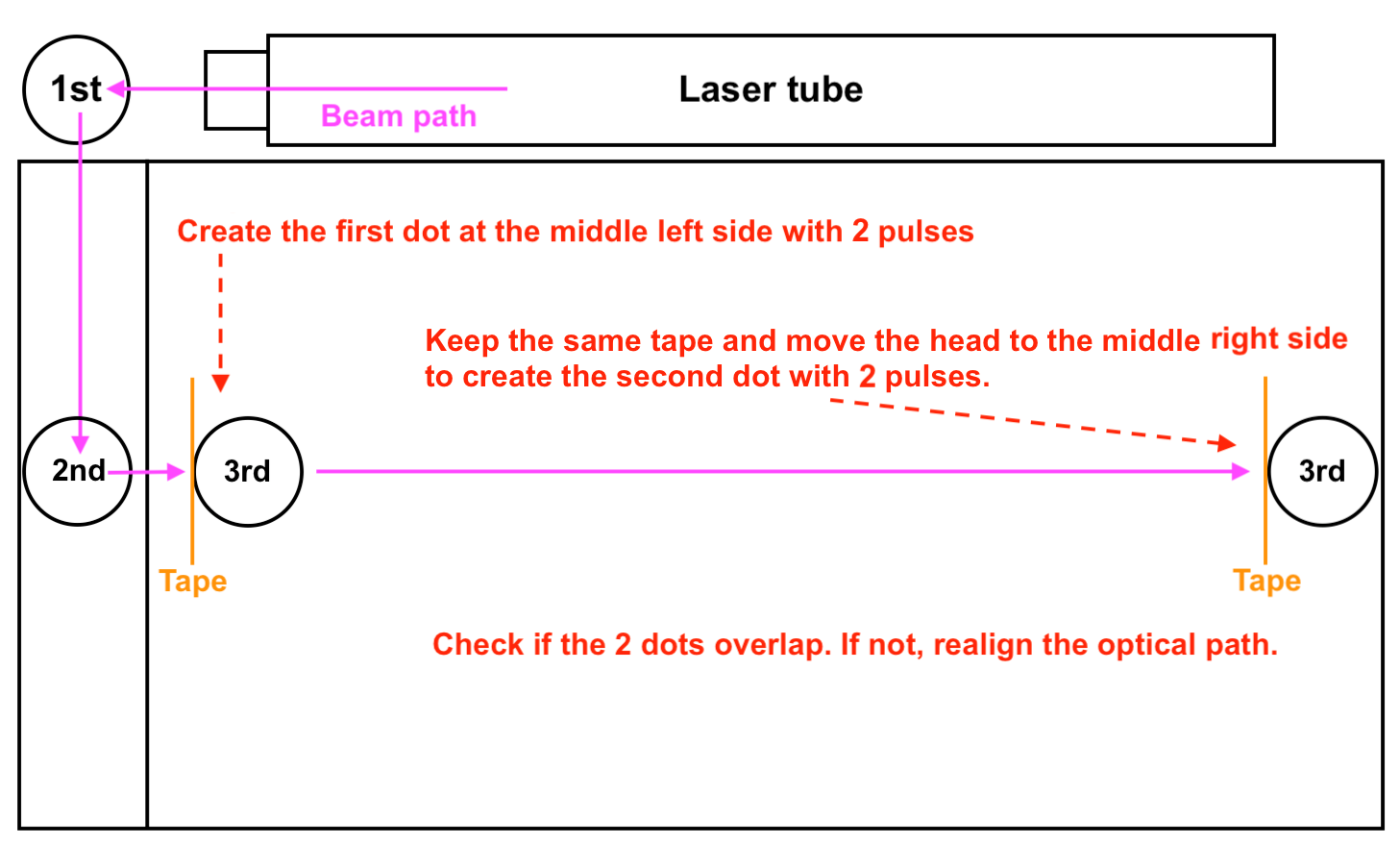

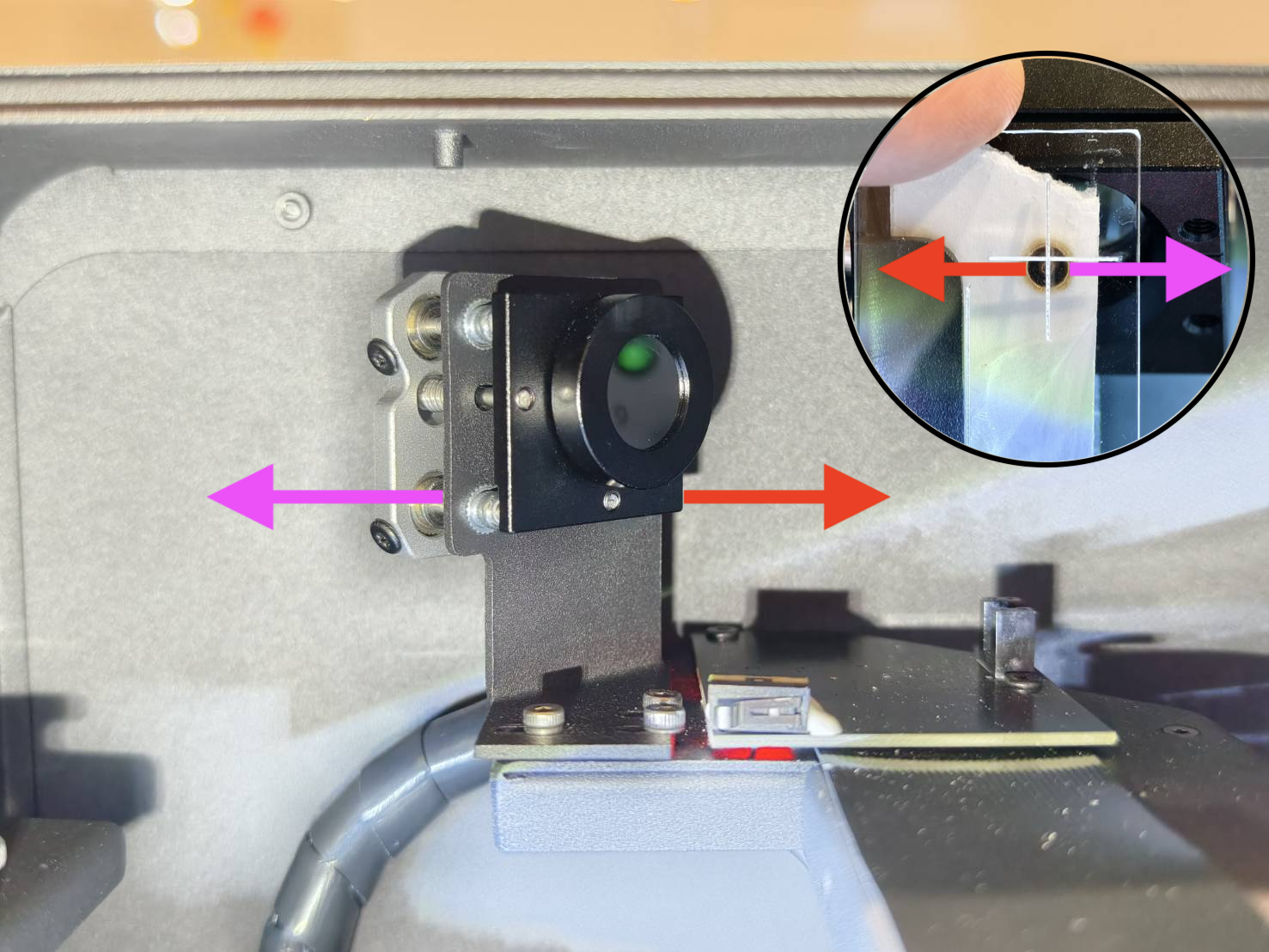

Torneu a comprovar el camí òptic des del 2n mirall fins al 3r mirall per veure si els punts se superposen. Consulteu Pas 7 en un altre article. Si els punts no se superposen, seguiu Pas 7.1.
Aneu a Pas 3 després de l'alineació del 2n al 3r mirall.
Pas 3

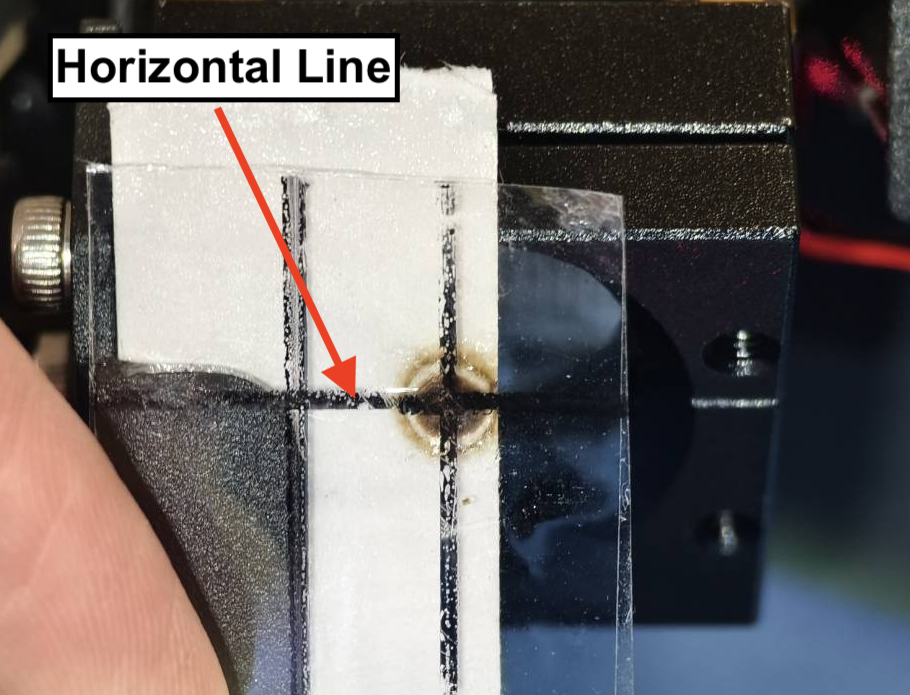

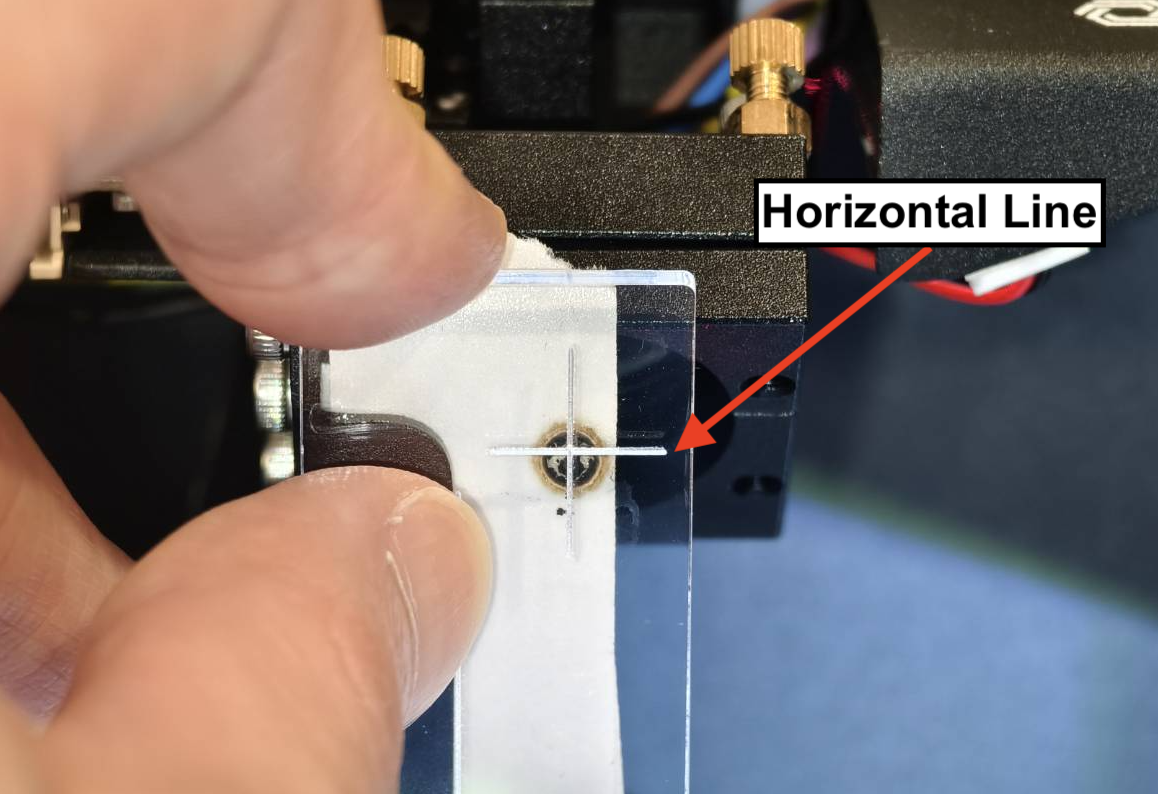

Comproveu la línia horitzontal amb l'eina OPA.
Un cop tingueu l'eina, moveu el capçal làser al centre i feu 5 polsos. Utilitzeu l'eina per comprovar si el punt és a prop de la línia horitzontal.

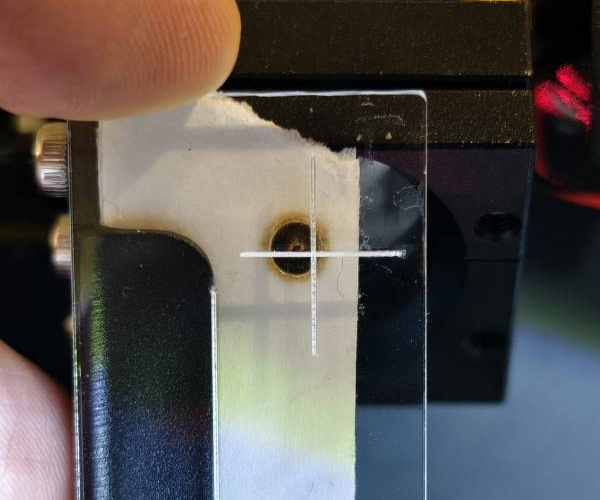

Comproveu la línia vertical amb l'eina. Alineeu el cercle o els punts de l'eina amb l'entrada i comproveu la posició del punt.

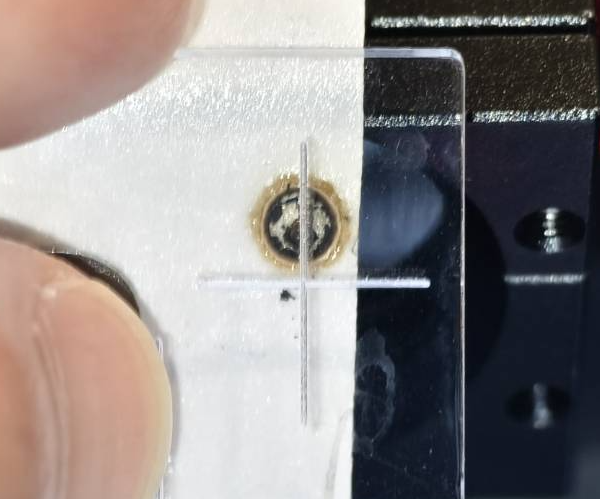

El punt ha d'estar centrat a la línia. No passa res si està lleugerament per sobre o per sota, sempre que toqui la línia. Si no toca la línia, no és acceptable.

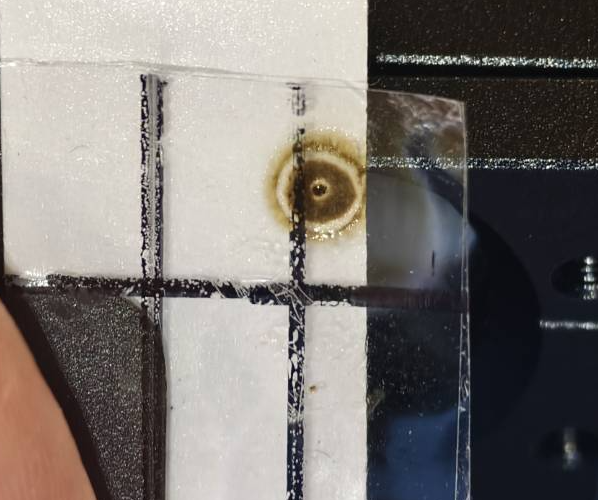

Acrílic

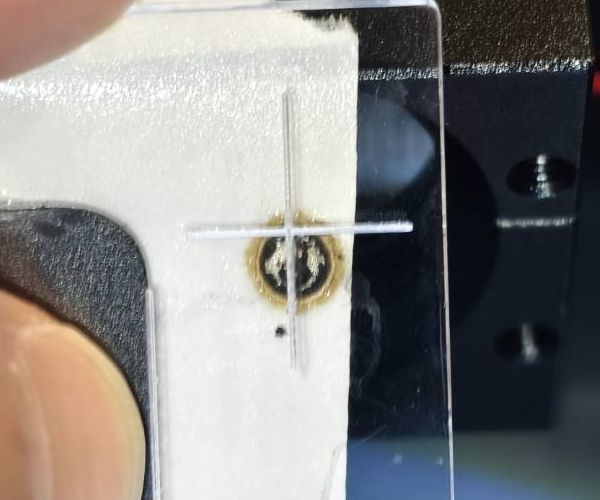

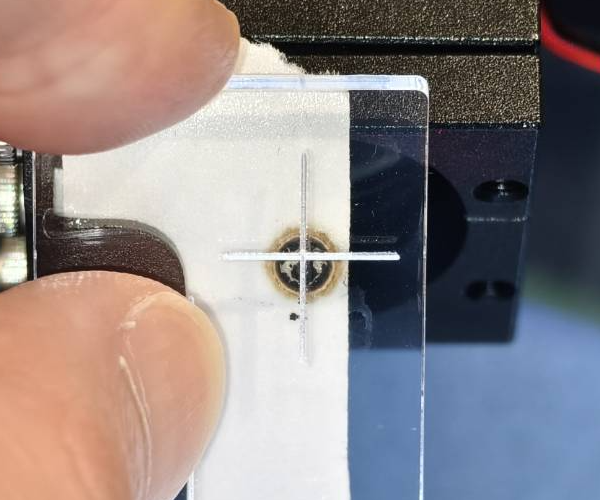

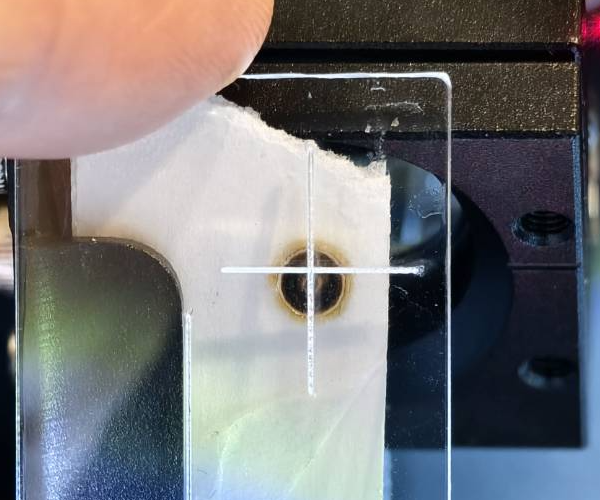

Exemple correcte

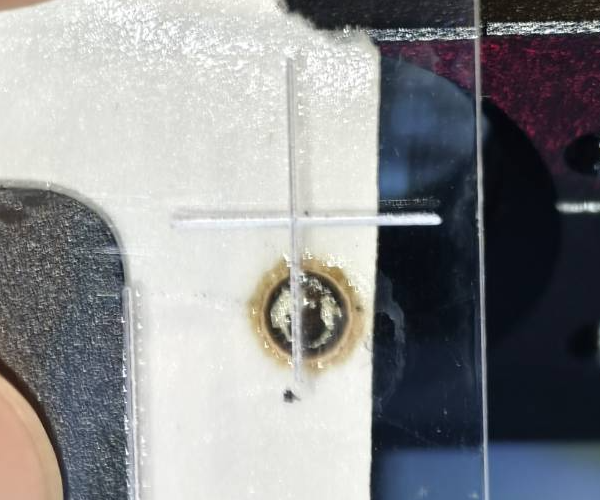

Exemple acceptable

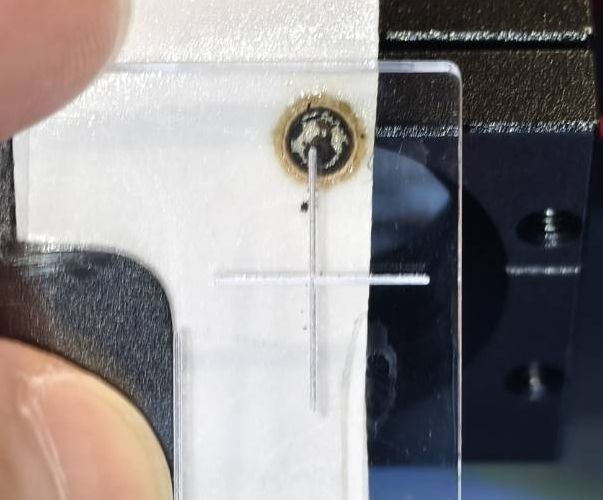

Exemple incorrecte

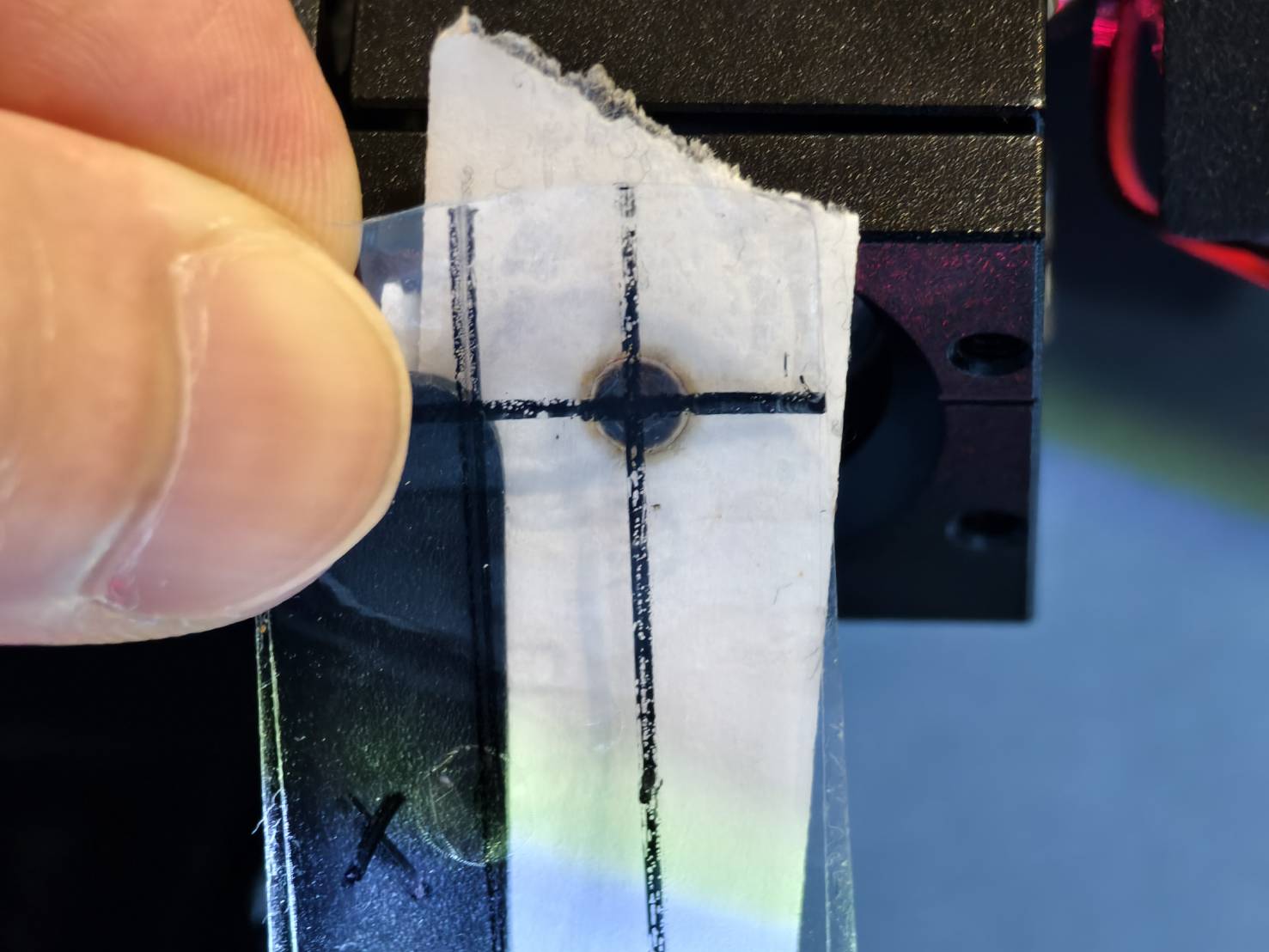

Cinta
Exemple correcte
Exemple acceptable
Exemple incorrecte
Determineu el vostre resultat i la següent acció a realitzar:
Reinicieu i alineeu el camí des del 3r mirall fins a l'entrada de la lent de focus.

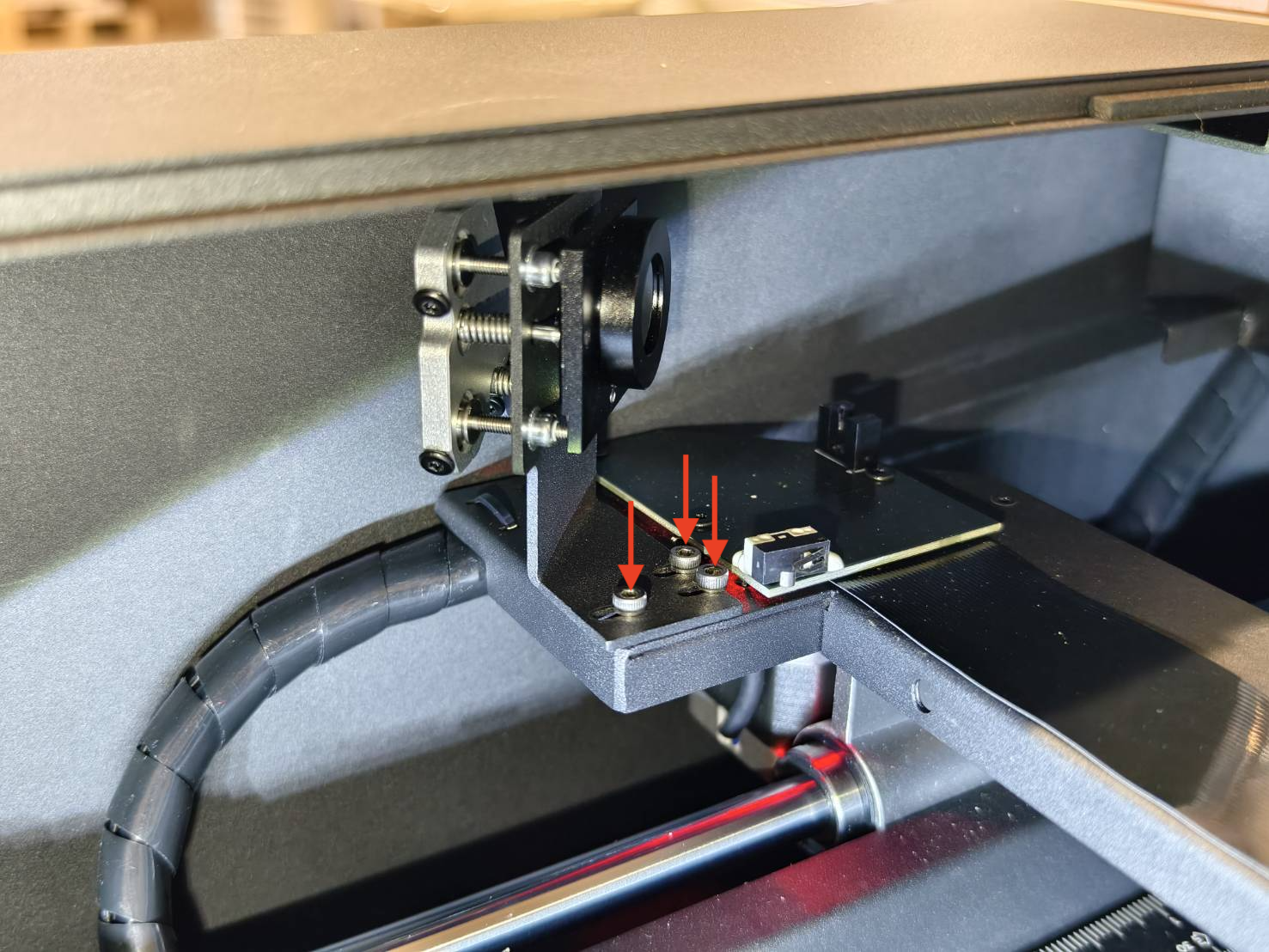

Primer, afluixeu les femelles del 3r mirall i gireu-les en sentit antihorari per reiniciar l'alineació del 3r mirall.

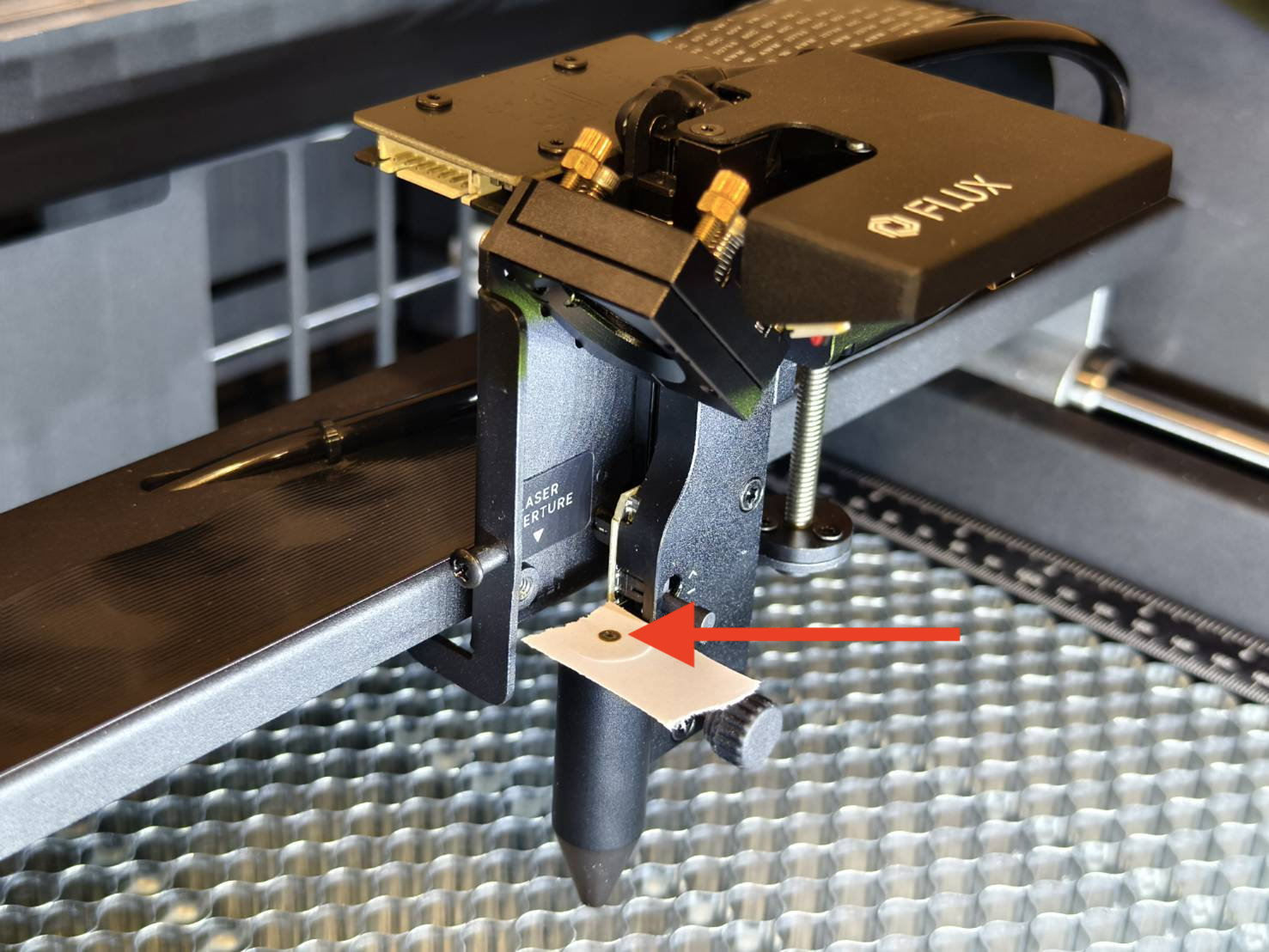

Col·loqueu una cinta de dues capes a la dreta del broquet. Feu dos polsos per crear un punt.

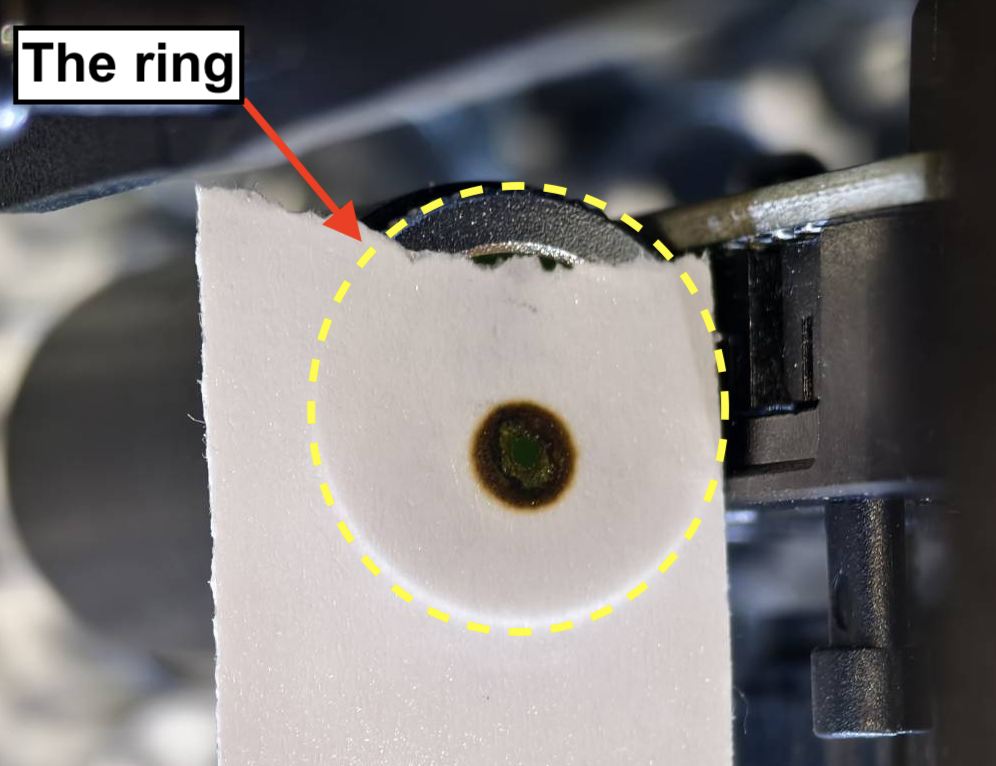

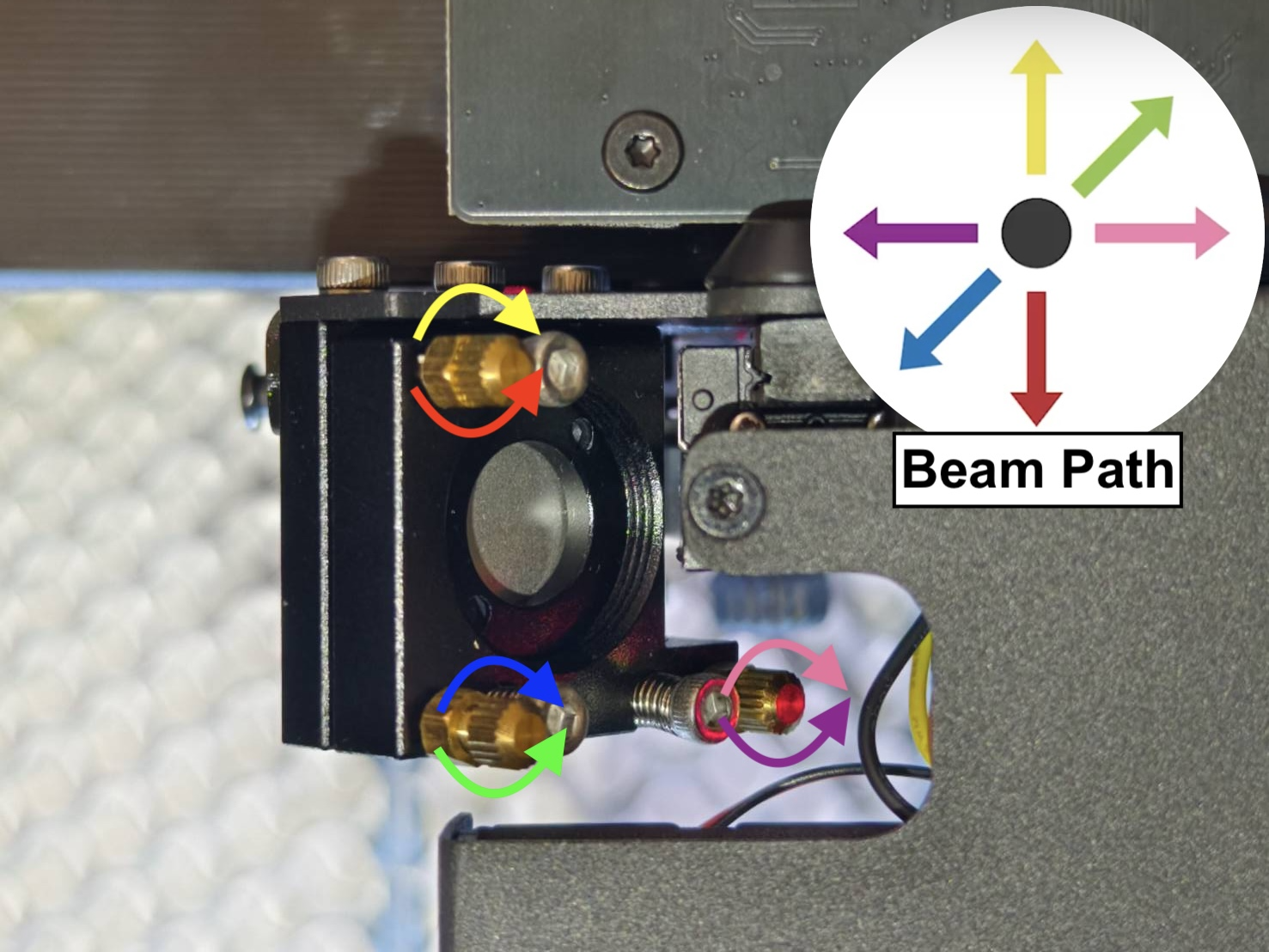

Ajusteu els cargols per situar el punt al centre de l'anell.
Demostració
(El vídeo és una operació real del personal de FLUX. És un vídeo llarg, podeu canviar la velocitat, però el concepte i el procés són la clau per entendre com ajustar. Si us plau, activeu els subtítols.)
