5-14 Ajust de l'anivellament de l'eix X

Descripció:

Si l'anivellament de l'eix X no és prou horitzontal, l'interruptor de límit podria no ser tocat pel capçal làser i provocar un problema d'inicialització. També pot afectar els resultats de gravat i tall.

L'eix X ha de ser paral·lel a la peça de xapa metàl·lica de la part frontal de la màquina.

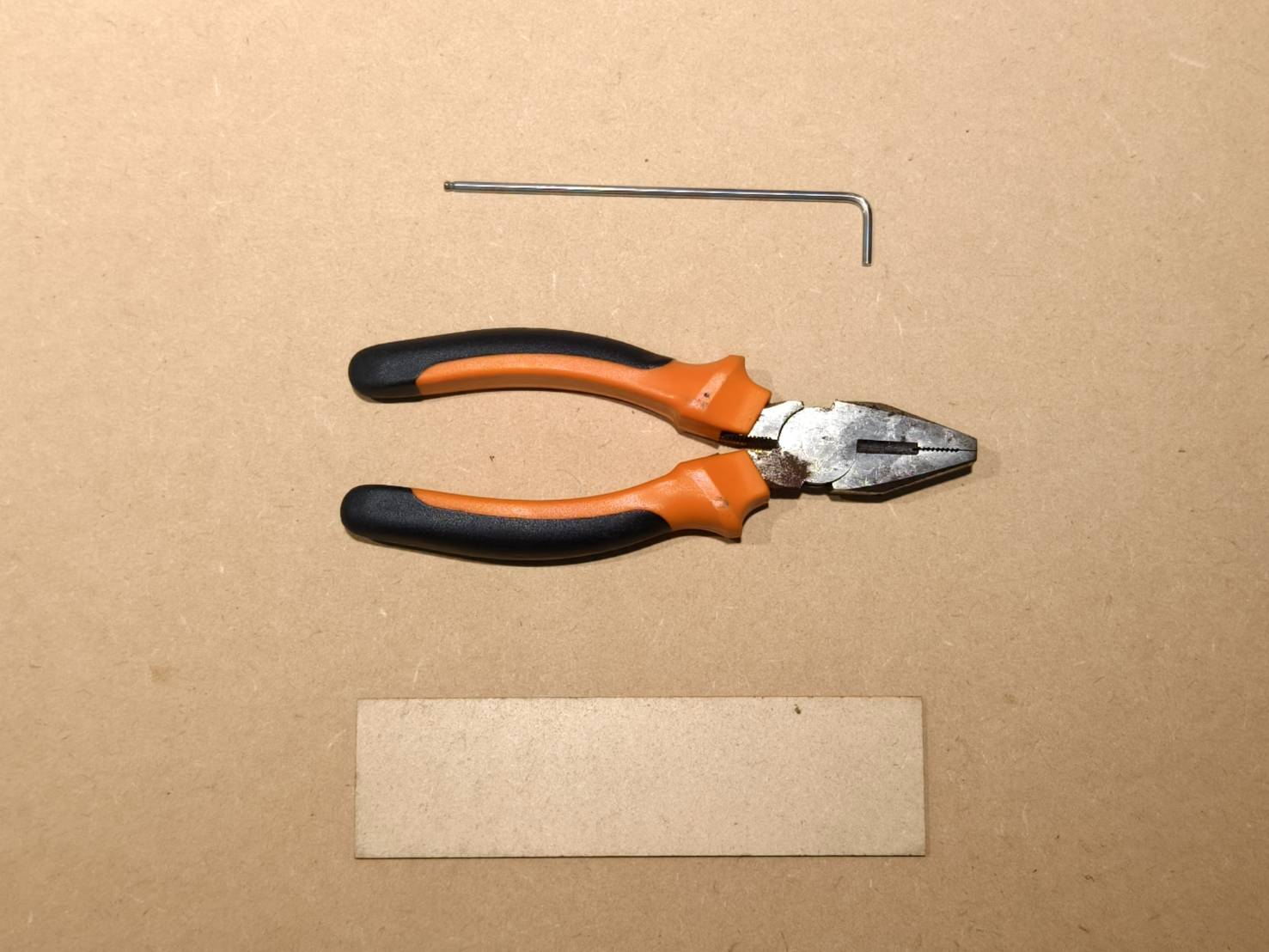

Eina:

• Clau Allen de 2mm
• Unes alicates
• Un tros de fusta o acrílic (5cm x 10cm)

Pas 1

Comproveu l'anivellament amb un tros de fusta o acrílic.

Pas 2

• Localitzeu l'acoblador i els seus quatre cargols de fixació.

Pas 3

• Afluixeu els quatre cargols de l'acoblador.
  Utilitzeu les alicates per aplicar més parell si els cargols estan massa estrets. És normal sentir un soroll de cruixit quan el cargol s'afluixa.

Pas 4

• El pòrtic de l'eix X ara oscil·la. Aquesta és també la manera d'ajustar l'anivellament.

• Ajusteu el pòrtic de l'eix X tal com es mostra al vídeo següent.

Pas 5

Després de l'ajust, estrenyeu els cargols de l'acoblador.

Pas 6

• Després d'això, comproveu si el pòrtic està inestable (Comproveu si l'acoblador està ben fixat).


• Comprovació final de l'anivellament.
