Descripció

Aquest article proporciona una guia pas a pas per instal·lar l'accessori Base d'Extensió del beamo II.
Si us plau, seguiu les instruccions següents per al procés d'instal·lació.

La informació sobre l'alçada del material per a la col·locació a la Base d'Extensió és la següent:

Sense Bresca
Ranura 1	23 ~ 50 mm
Ranura 2	51 ~ 58 mm
Ranura 3	81 ~ 110 mm
Ranura 4	111 ~ 140 mm
Sense calaix	141 ~ 155 mm

Amb panell de bresca
Ranura 1	0 ~ 27 mm
Ranura 2	28 ~ 57 mm
Ranura 3	58 ~ 87 mm
Ranura 4	88 ~ 117 mm
Sense calaix	118 ~ 132 mm

Desembalatge:

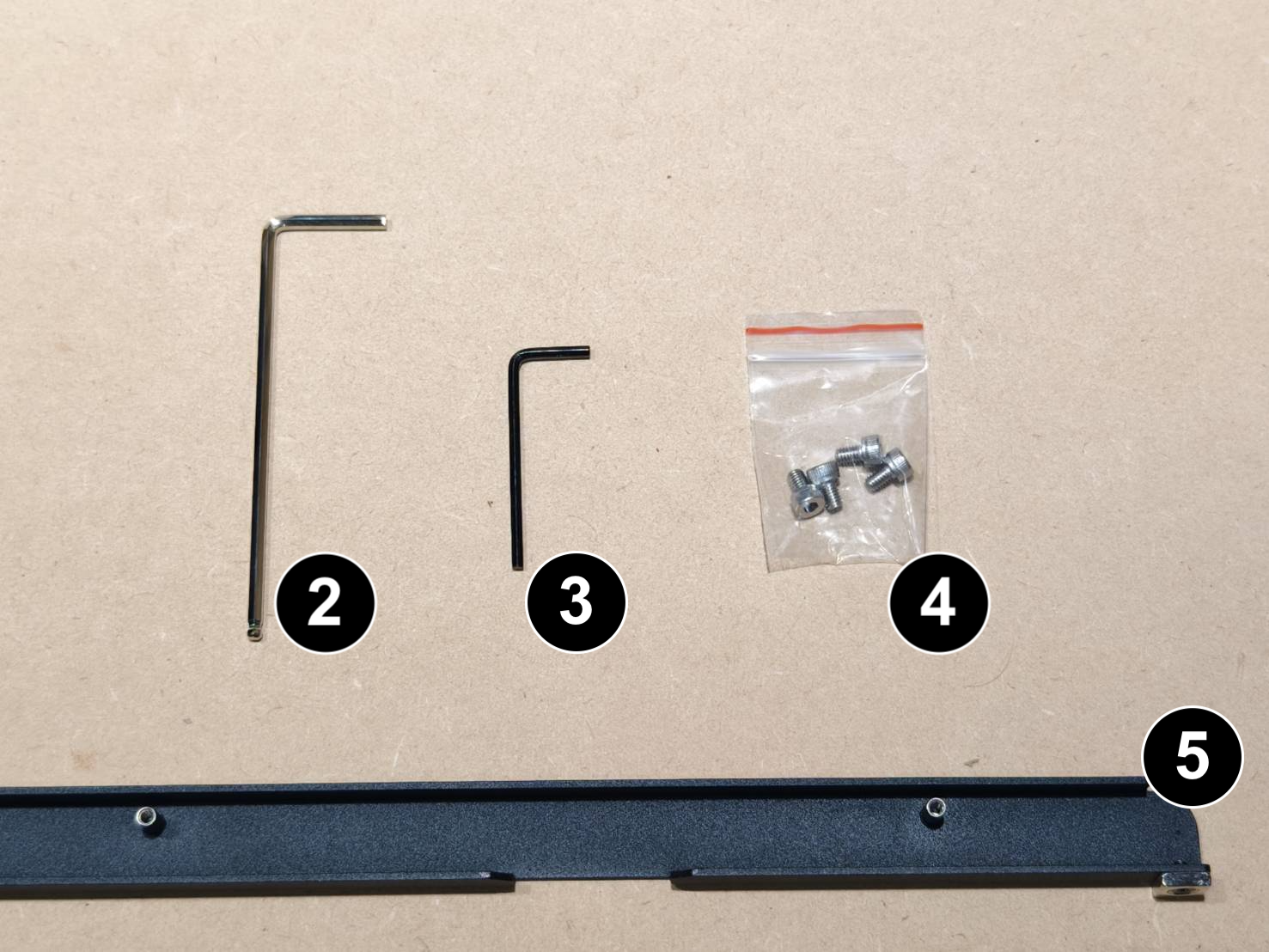

#	Article	Quantitat

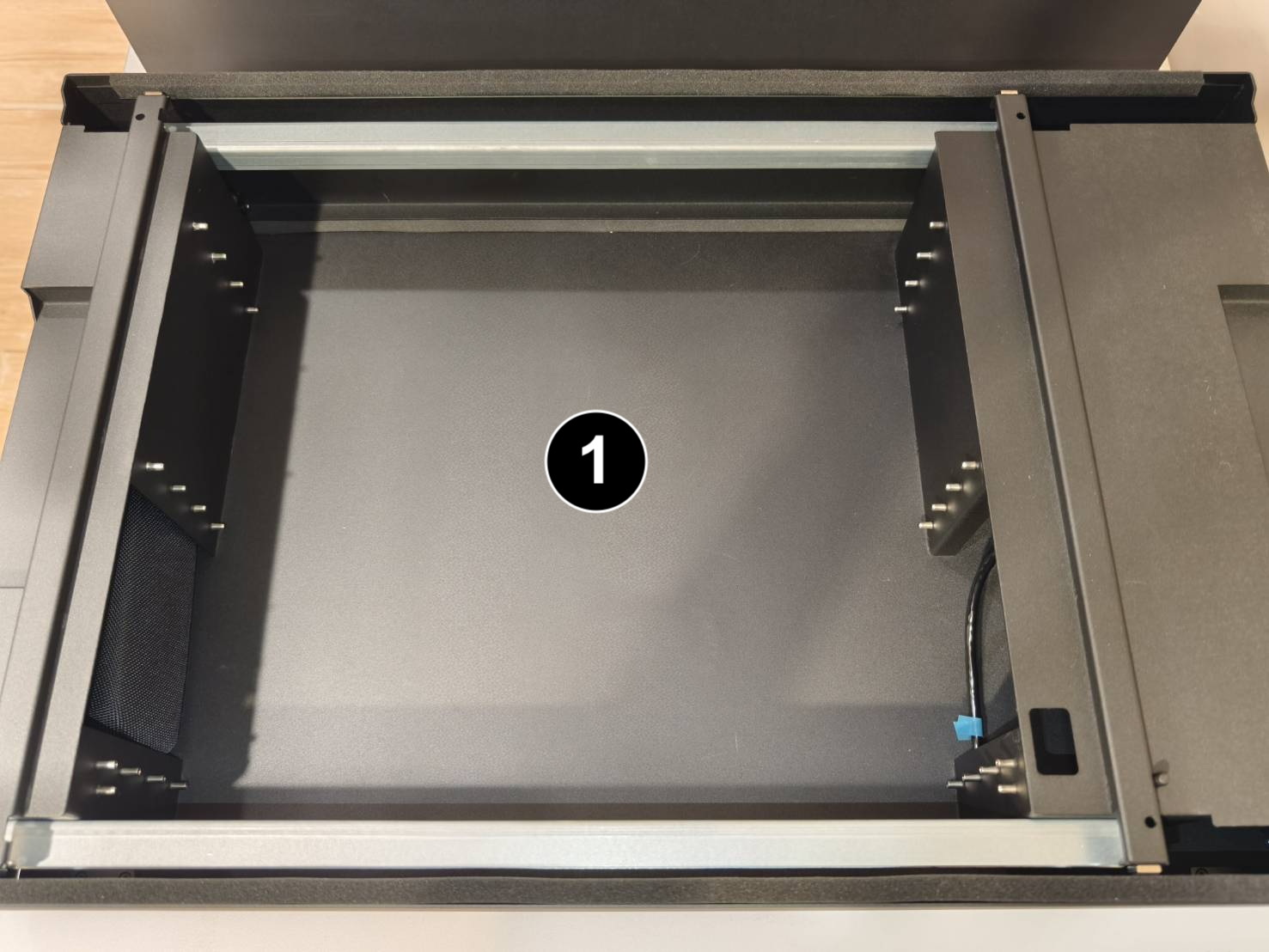

1	Base d'extensió	1 unitat
2	Clau Allen de 3 mm	2 unitats
3	Clau Allen de 2,5 mm	1 unitat
4	Cargols hexagonals	4 unitats
5	Tirador del calaix	1 unitat

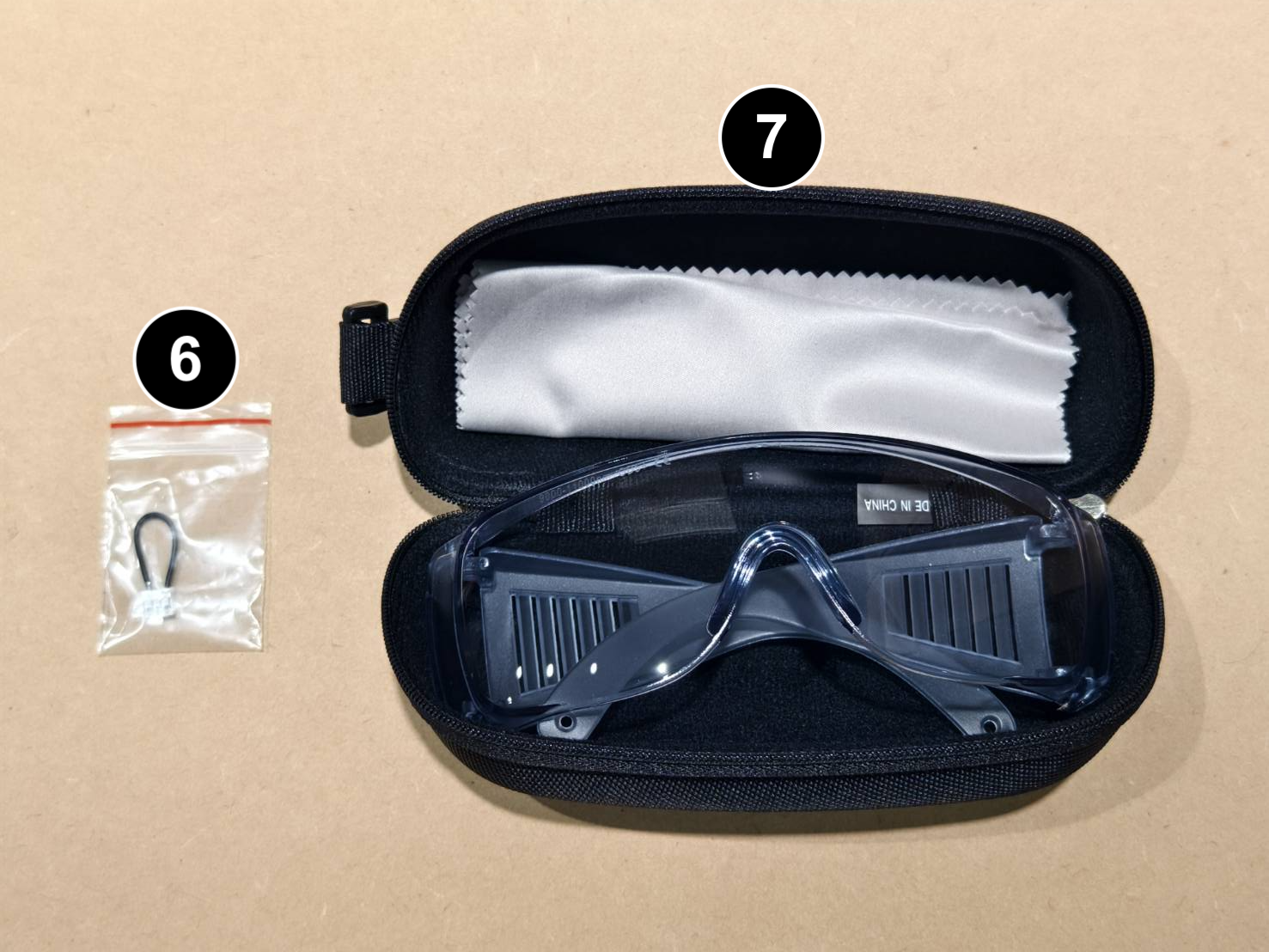

6	Pont de connexió (S'utilitzarà per a l'accessori d'alimentació automàtica o qualsevol aplicació que requereixi obrir les cobertes frontal i posterior de la base d'extensió.)	1 unitat
7	Ulleres de seguretat	1 unitat

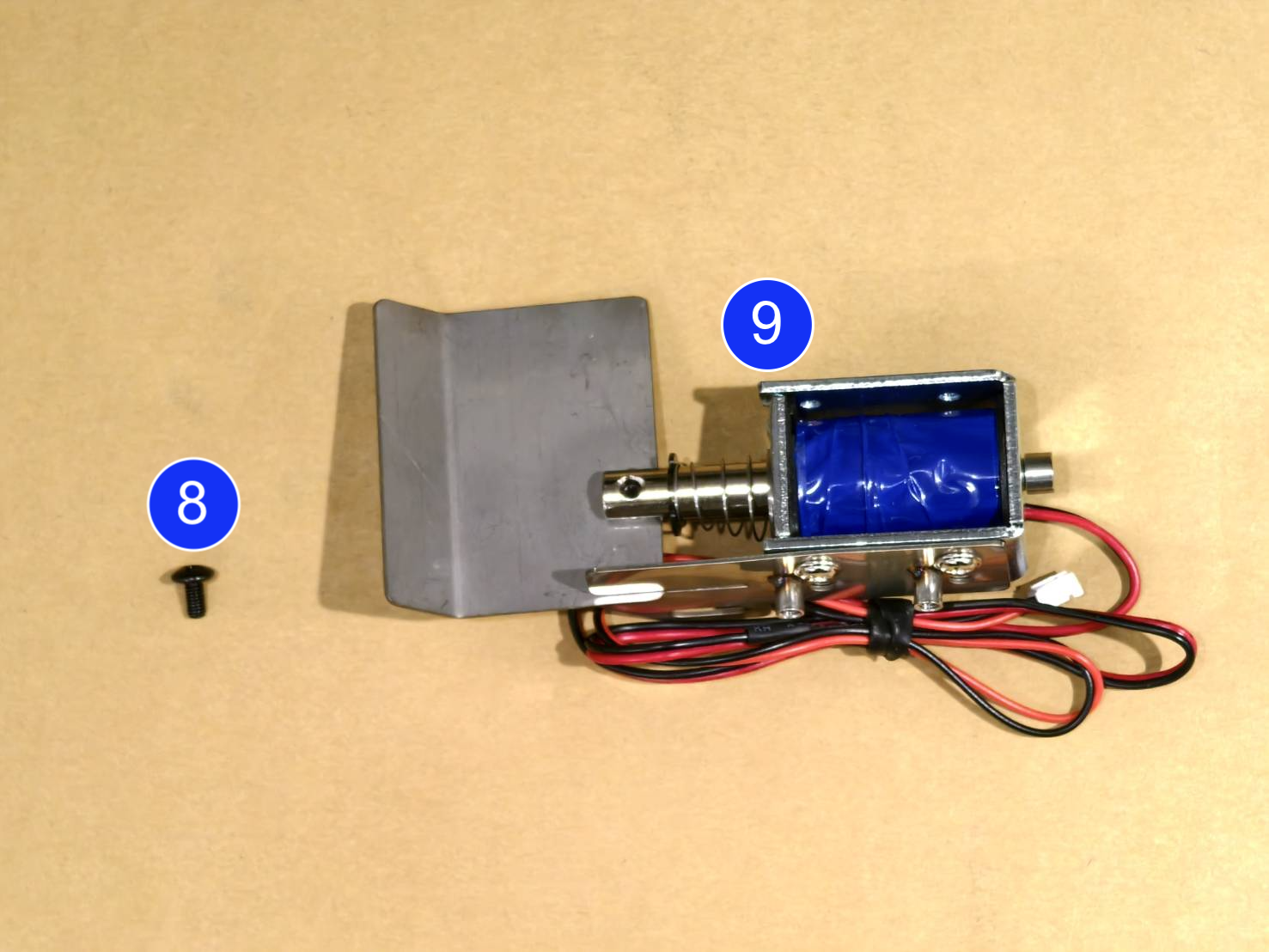

8	Cargol Phillips (Per a països/regions que requereixen control de seguretat per a làser de Classe 4)	1 unitat
9	Accessori d'obturador làser (Per a països/regions que requereixen control de seguretat per a làser de Classe 4)	1 unitat

Eines

#	Article	Quantitat

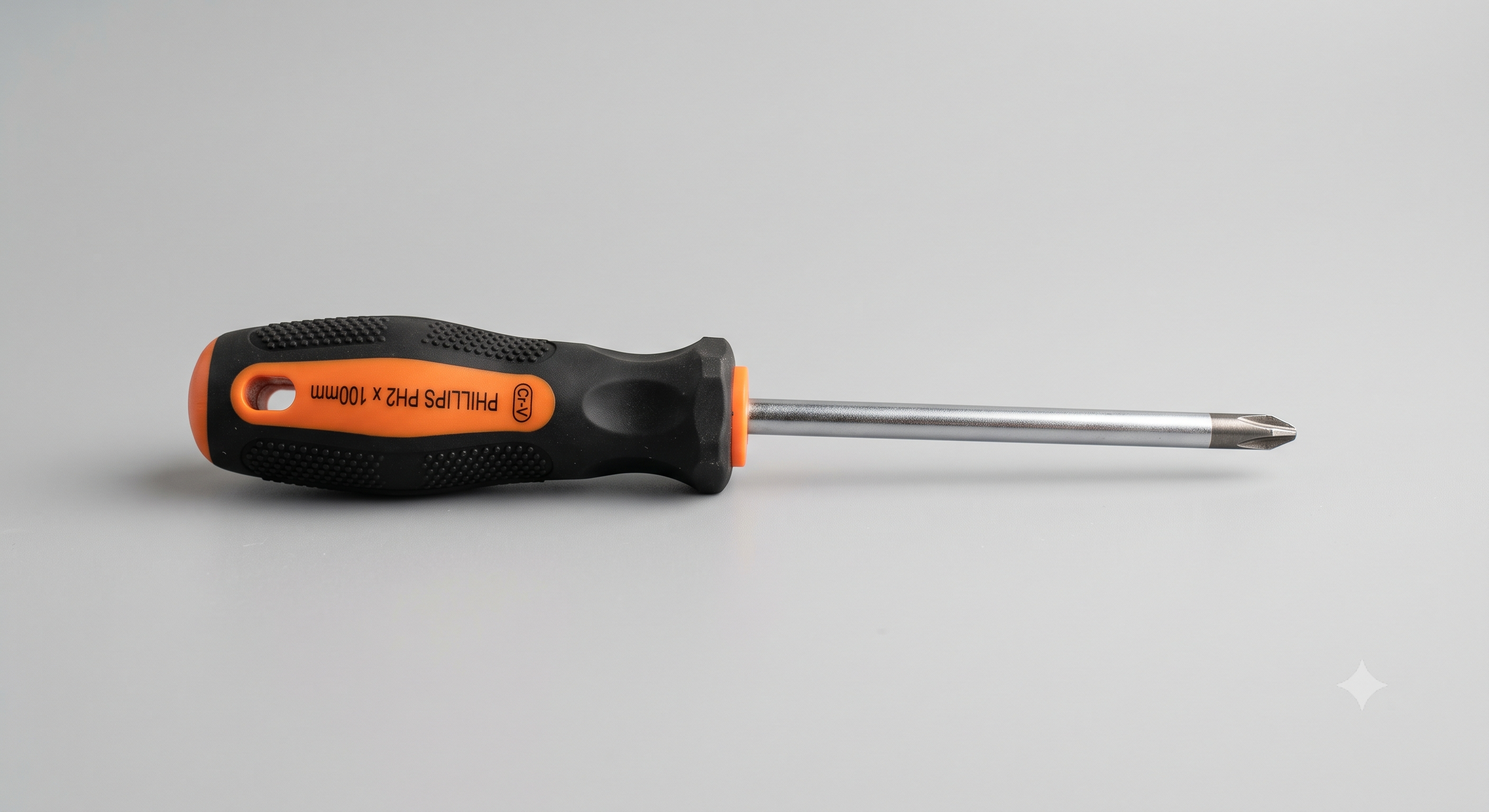

1	Tornavís de creu (Opcional per a l'ús de l'obturador làser)	1 unitat

Pas 1

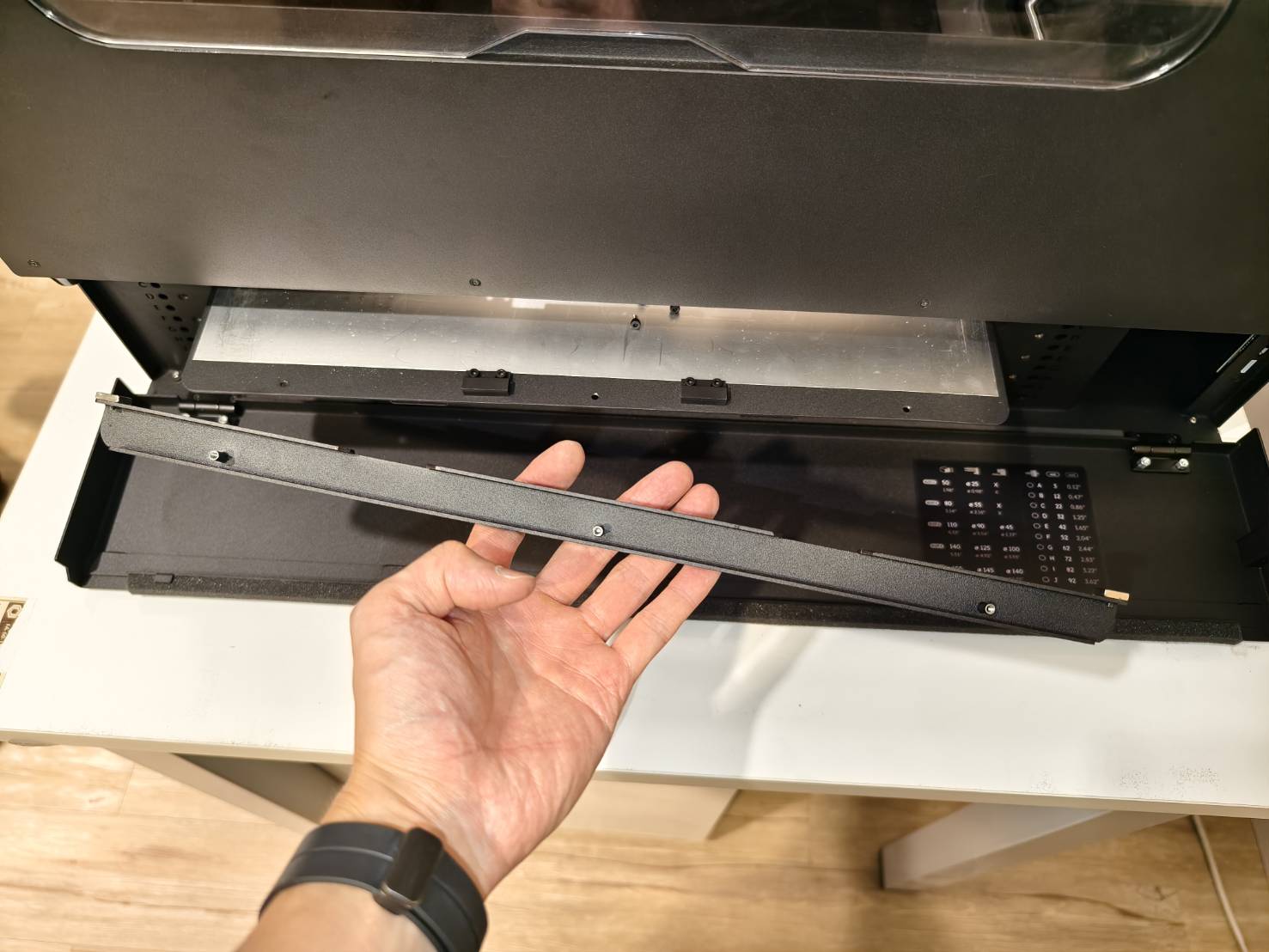

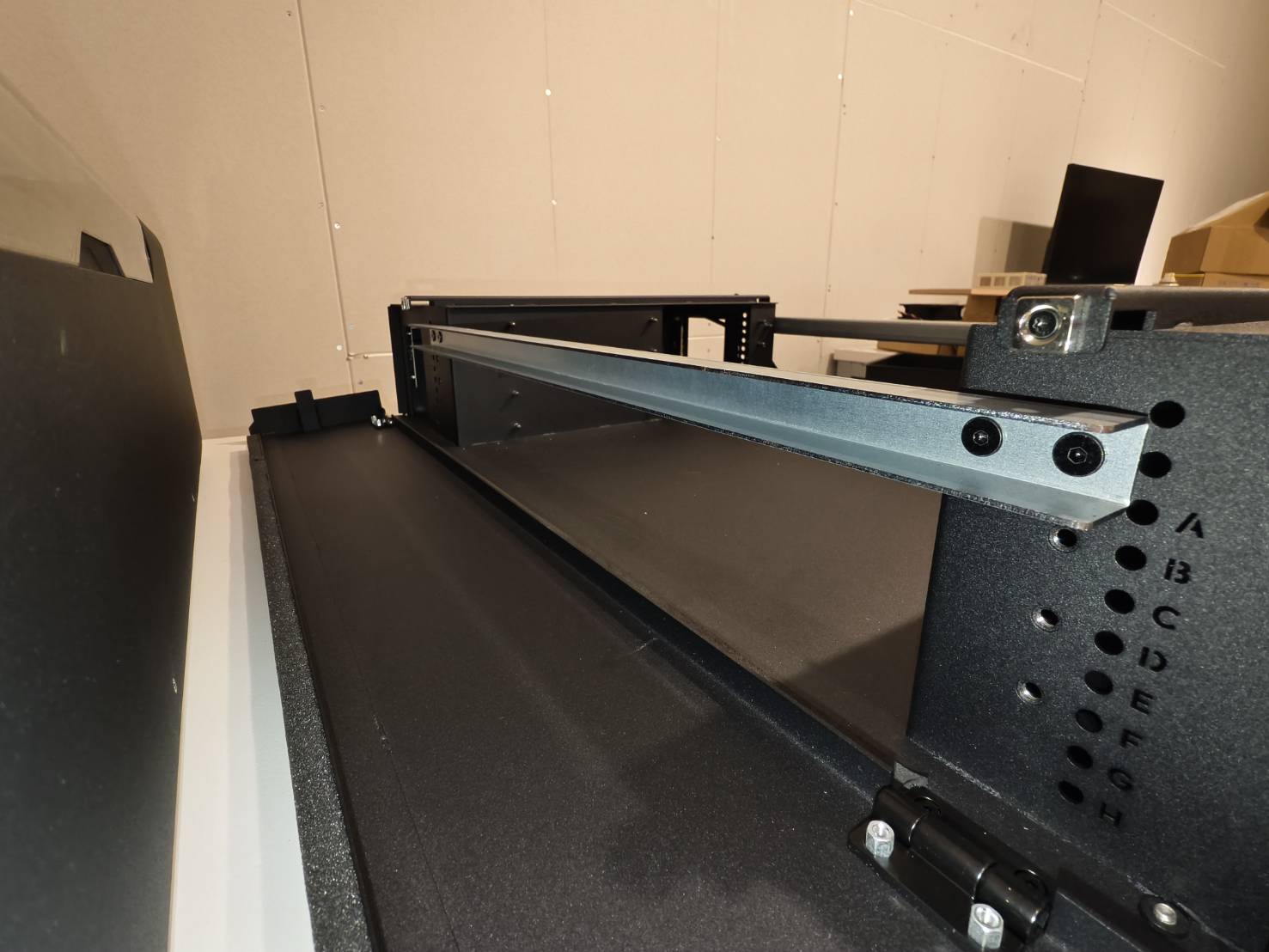

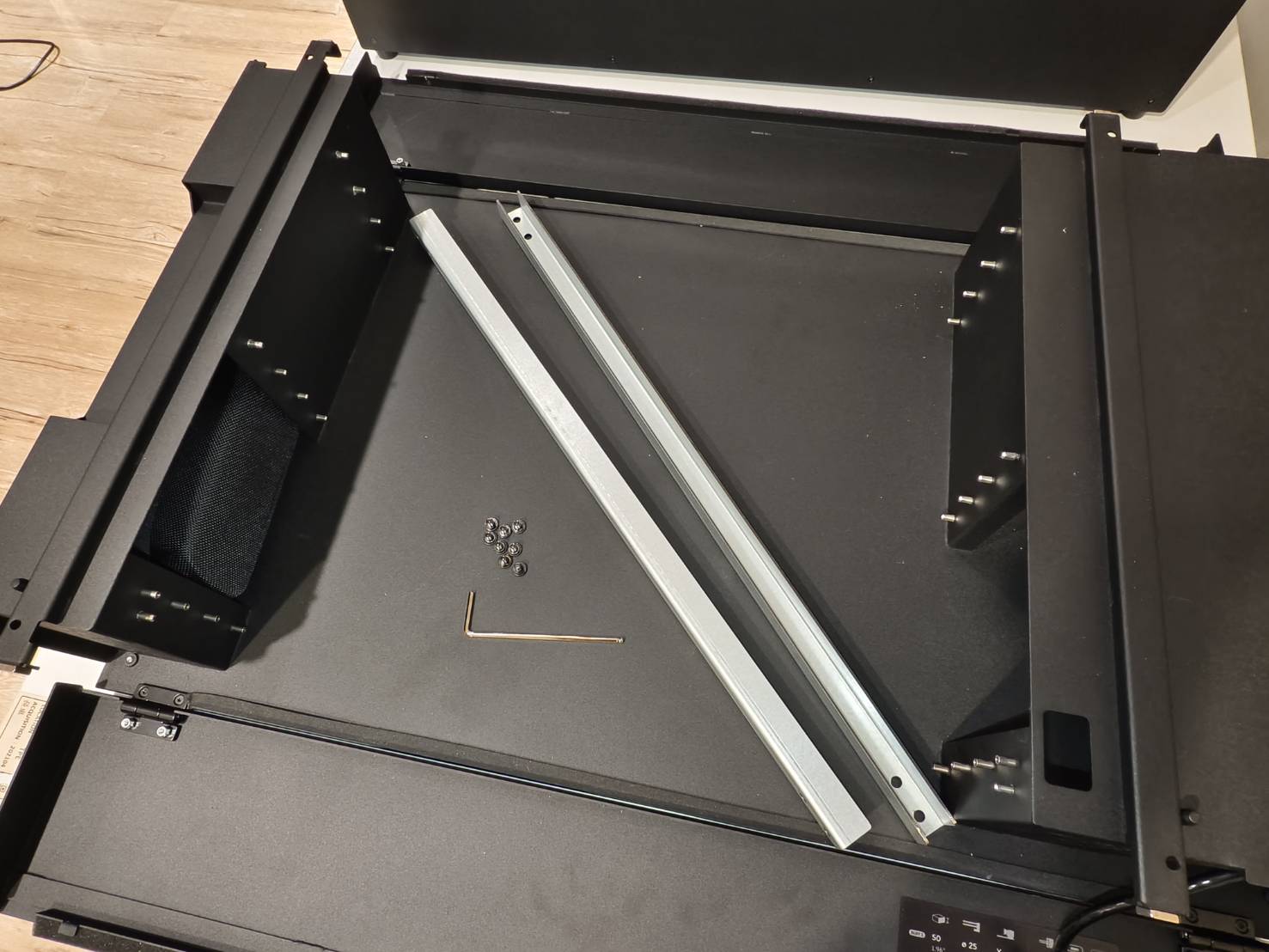

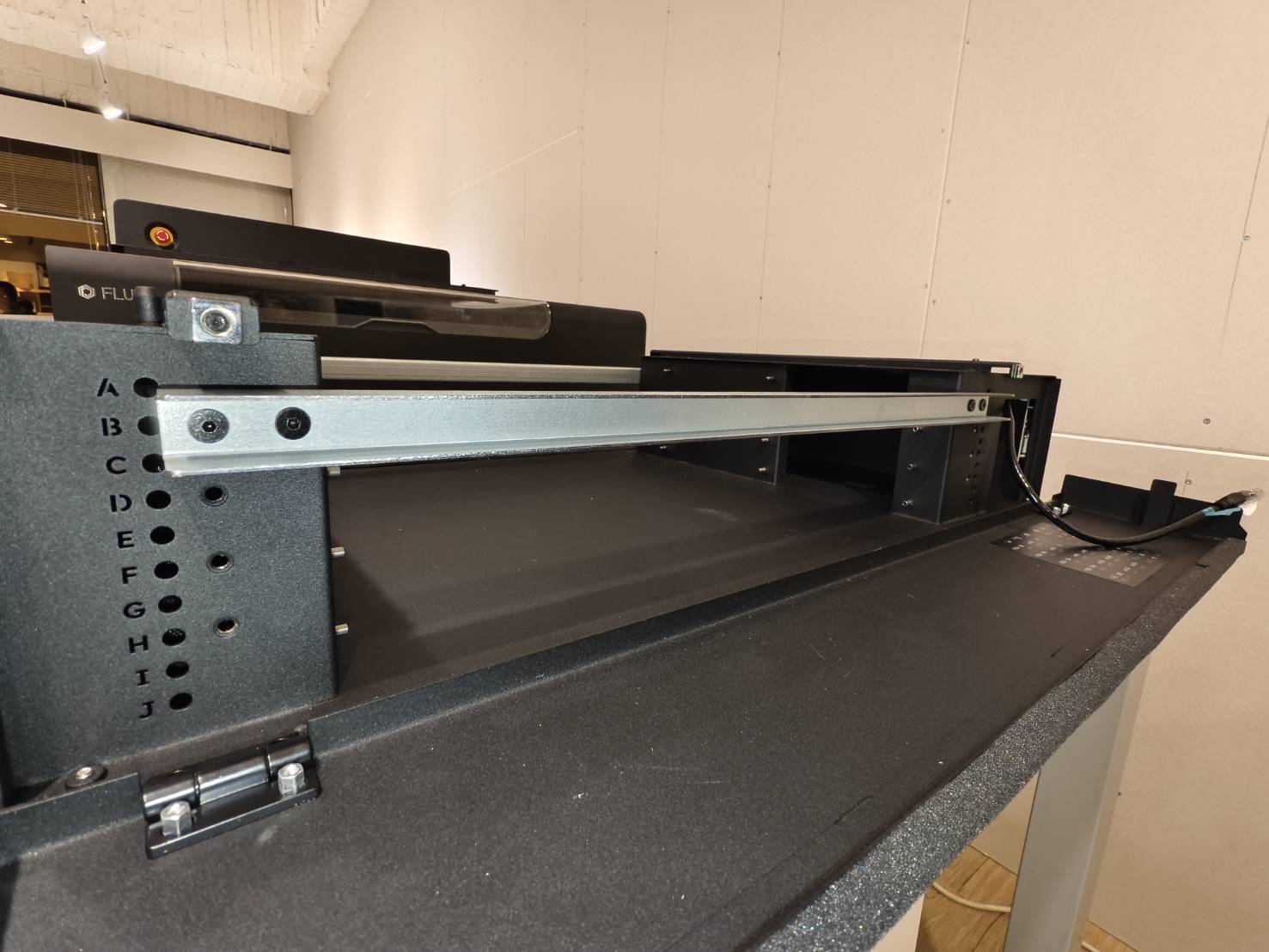

Obriu les cobertes frontal i posterior de la base per retirar els retentors metàl·lics.

Pas 2

Col·loqueu la màquina sobre la base d'extensió. Es recomana que l'operació la realitzin dues persones.

Pas 3

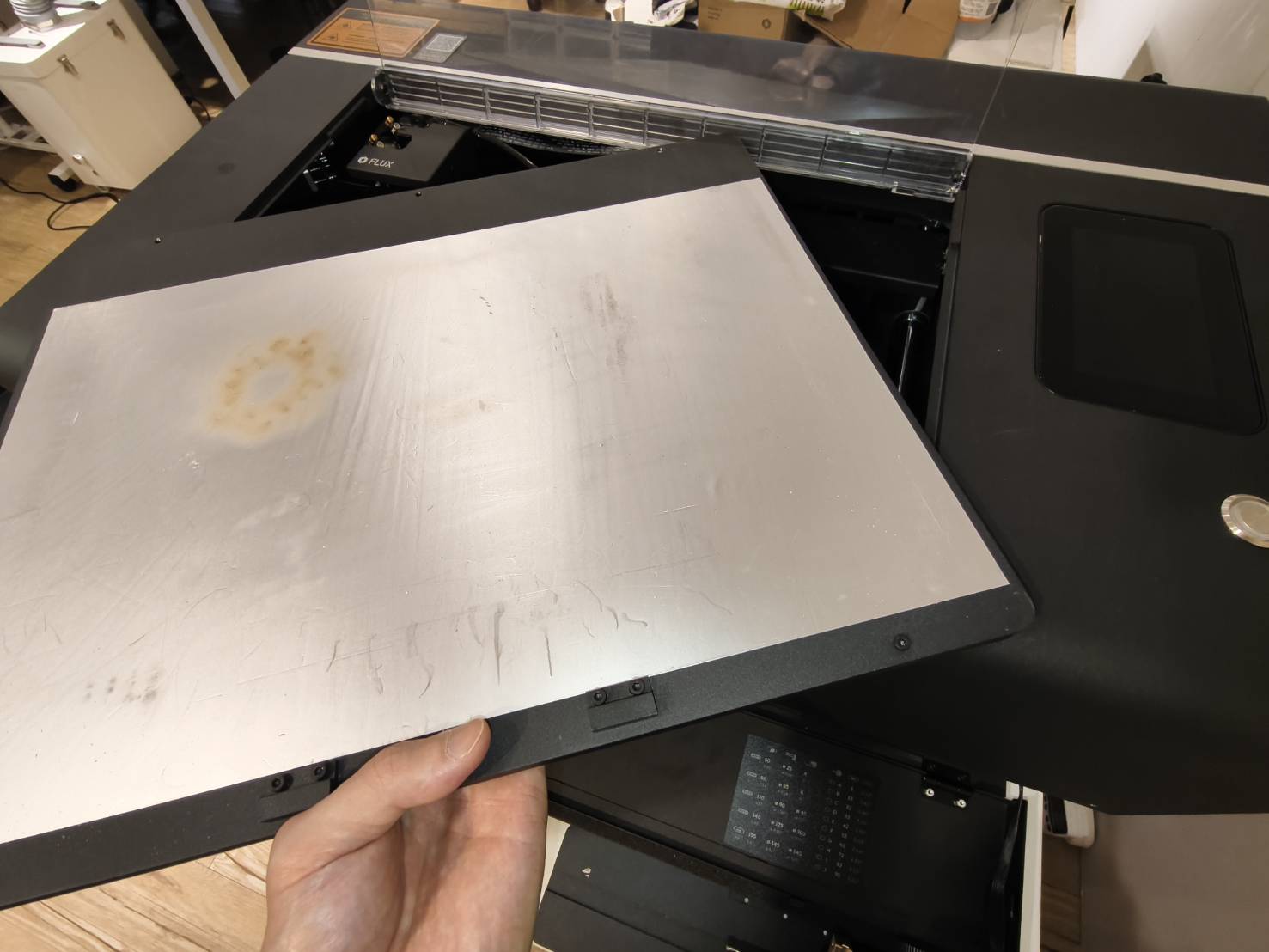

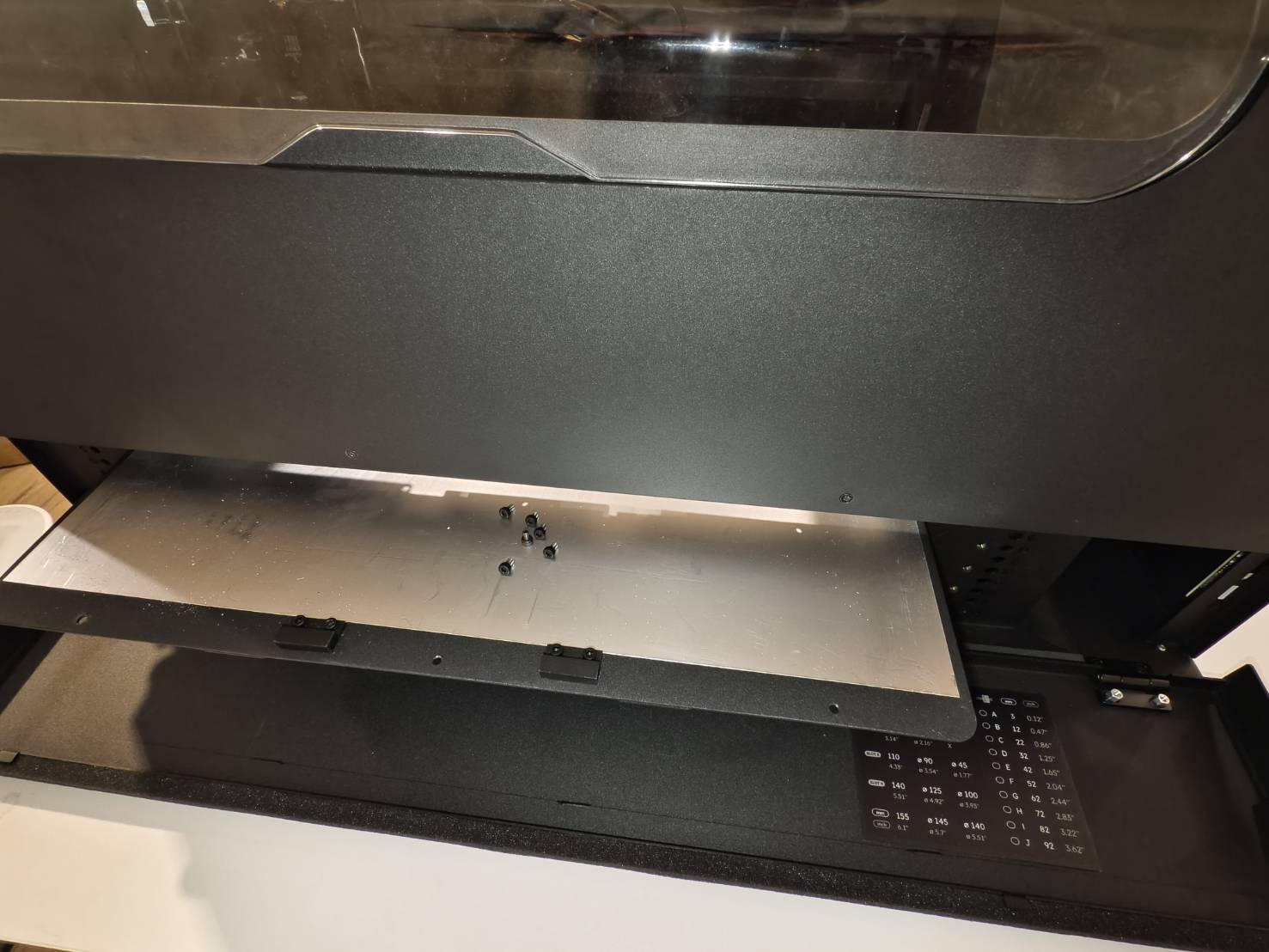

Retireu els sis cargols de la placa inferior de la màquina i, a continuació, podreu treure la placa inferior.
Guardeu els cargols en un lloc segur per a accions posteriors.

Pas 4

Localitzeu el cable RJ45 a l'interior de la base d'extensió.

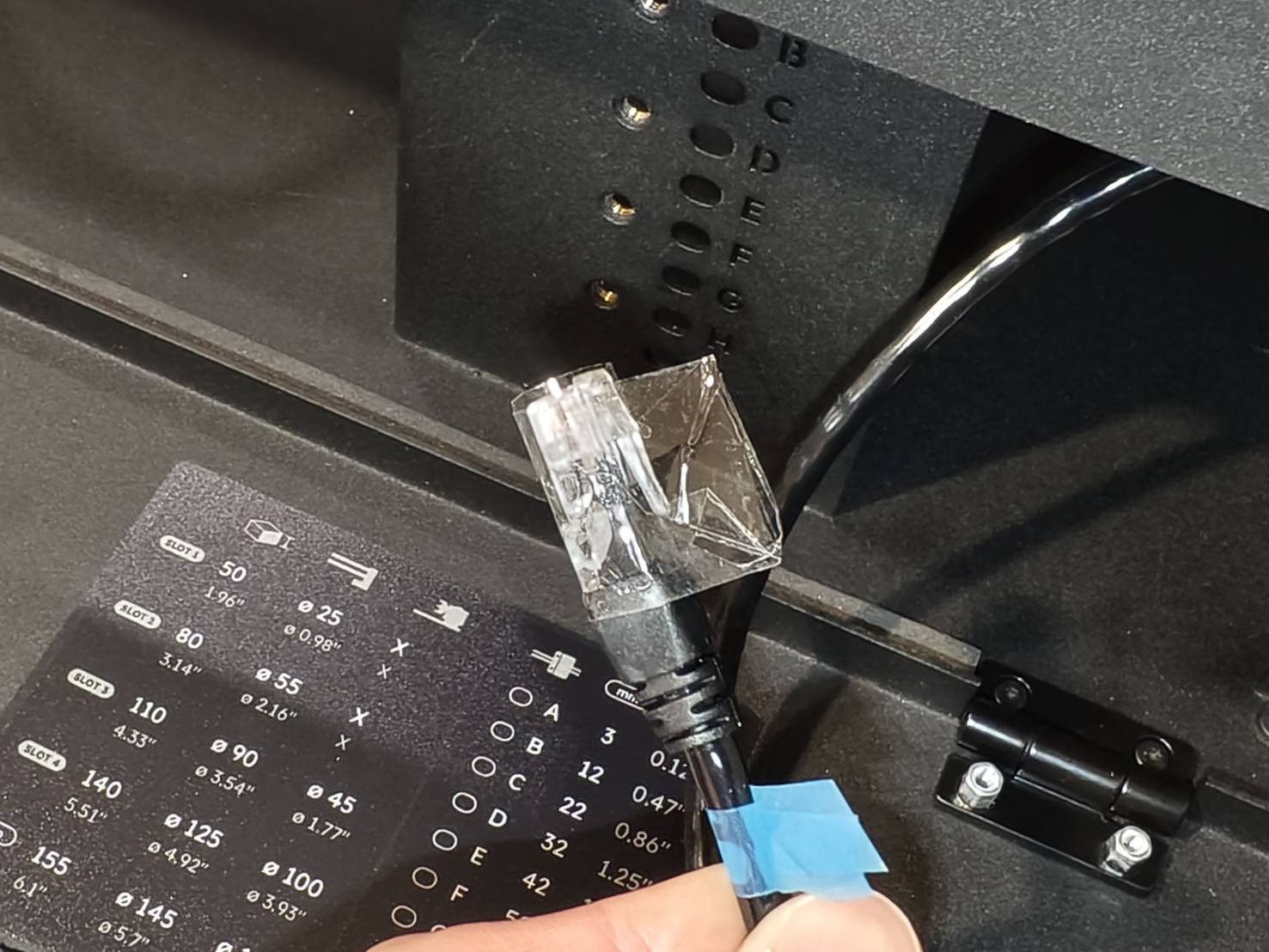

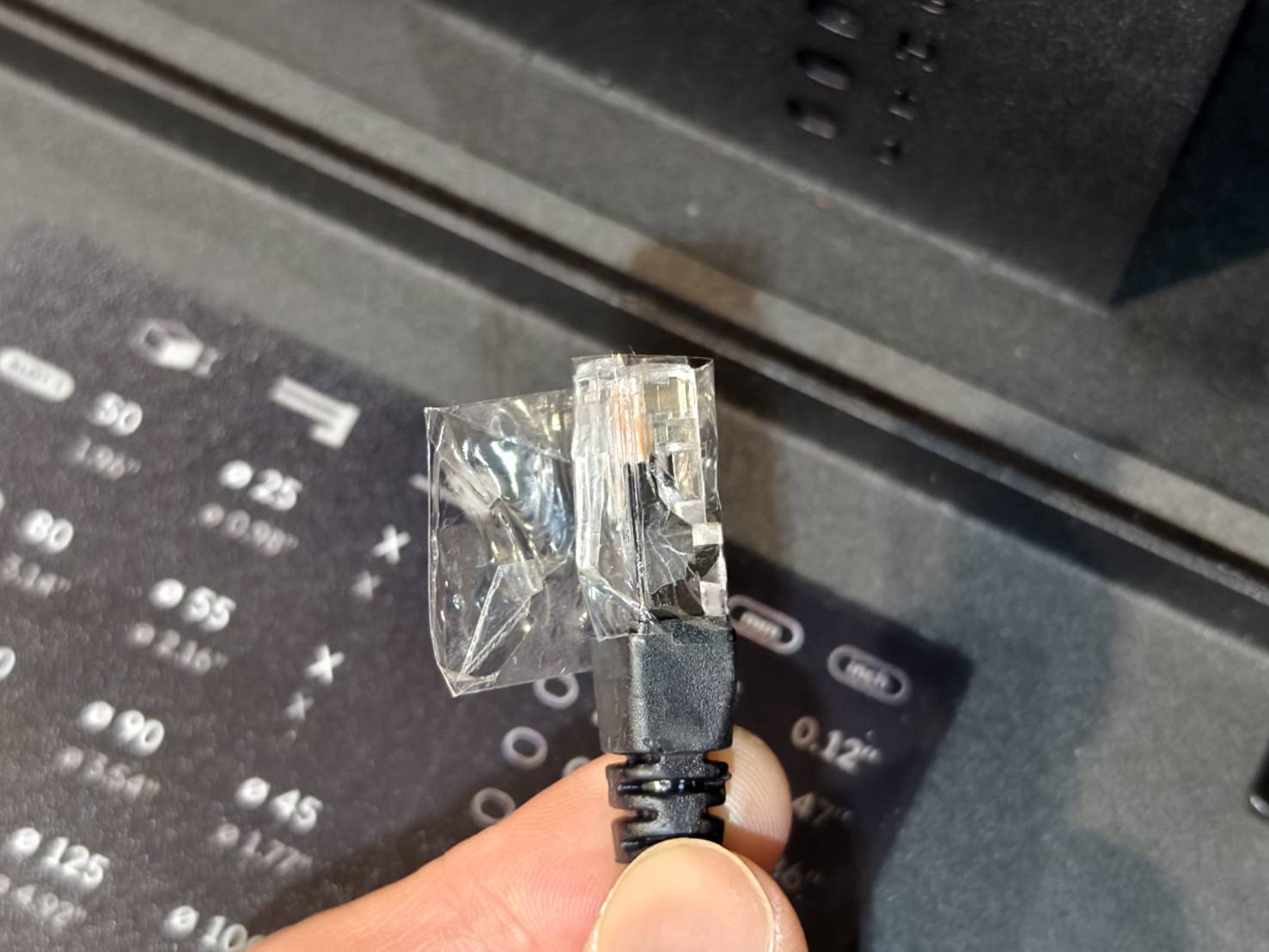

Utilitzeu cinta adhesiva per embolicar el connector del cable RJ45. L'objectiu és protegir el clip de possibles danys.

Pas 5

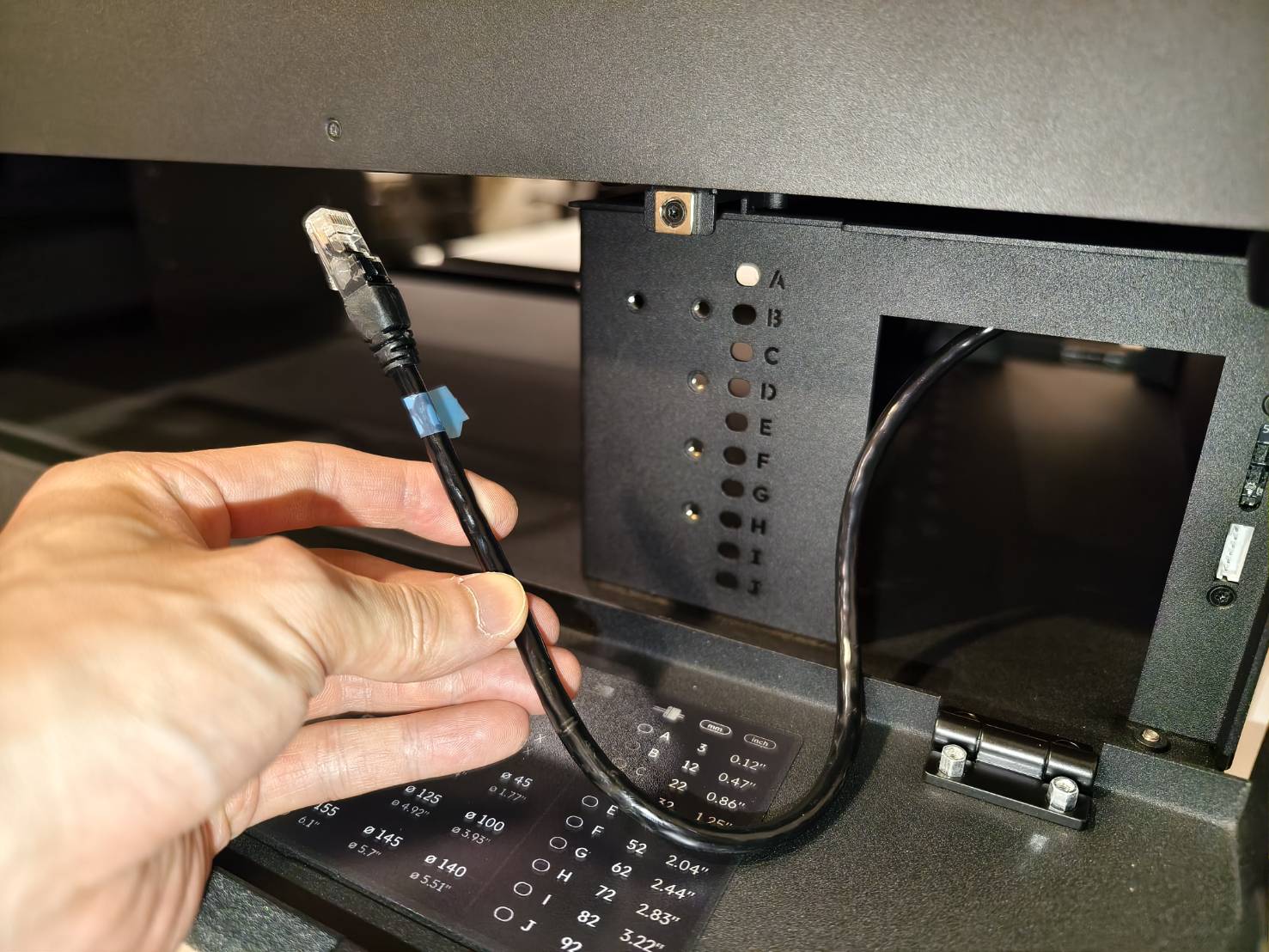

Feu passar el cable RJ45 a través del forat de la base i de la màquina.
El cable RJ45 ha d'estar al costat del marc, és a dir, a l'exterior de l'eix platejat.

Pas 6

Retireu la cinta adhesiva i connecteu el cable RJ45 al connector de l'interior de la màquina.

Pas 7

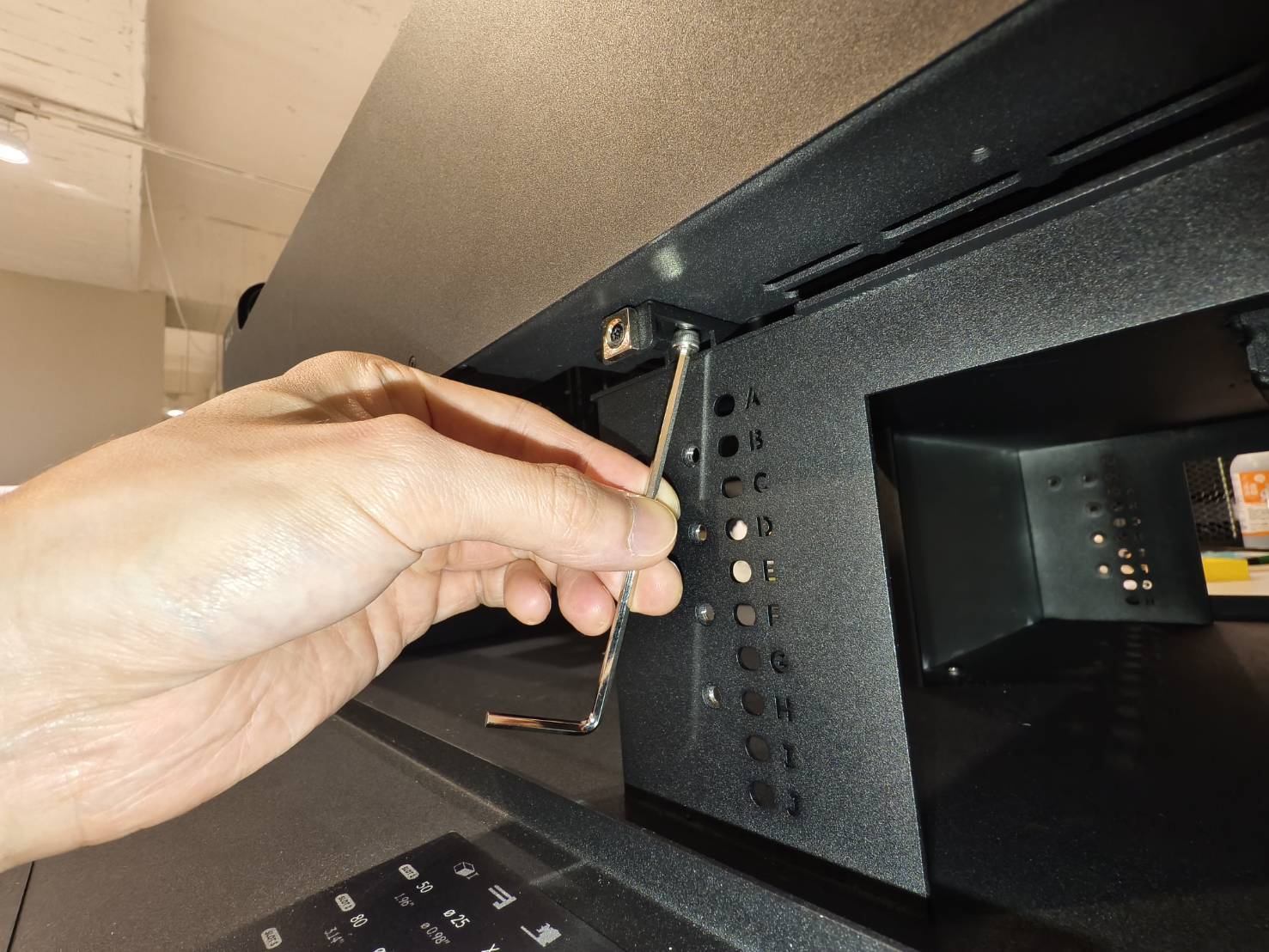

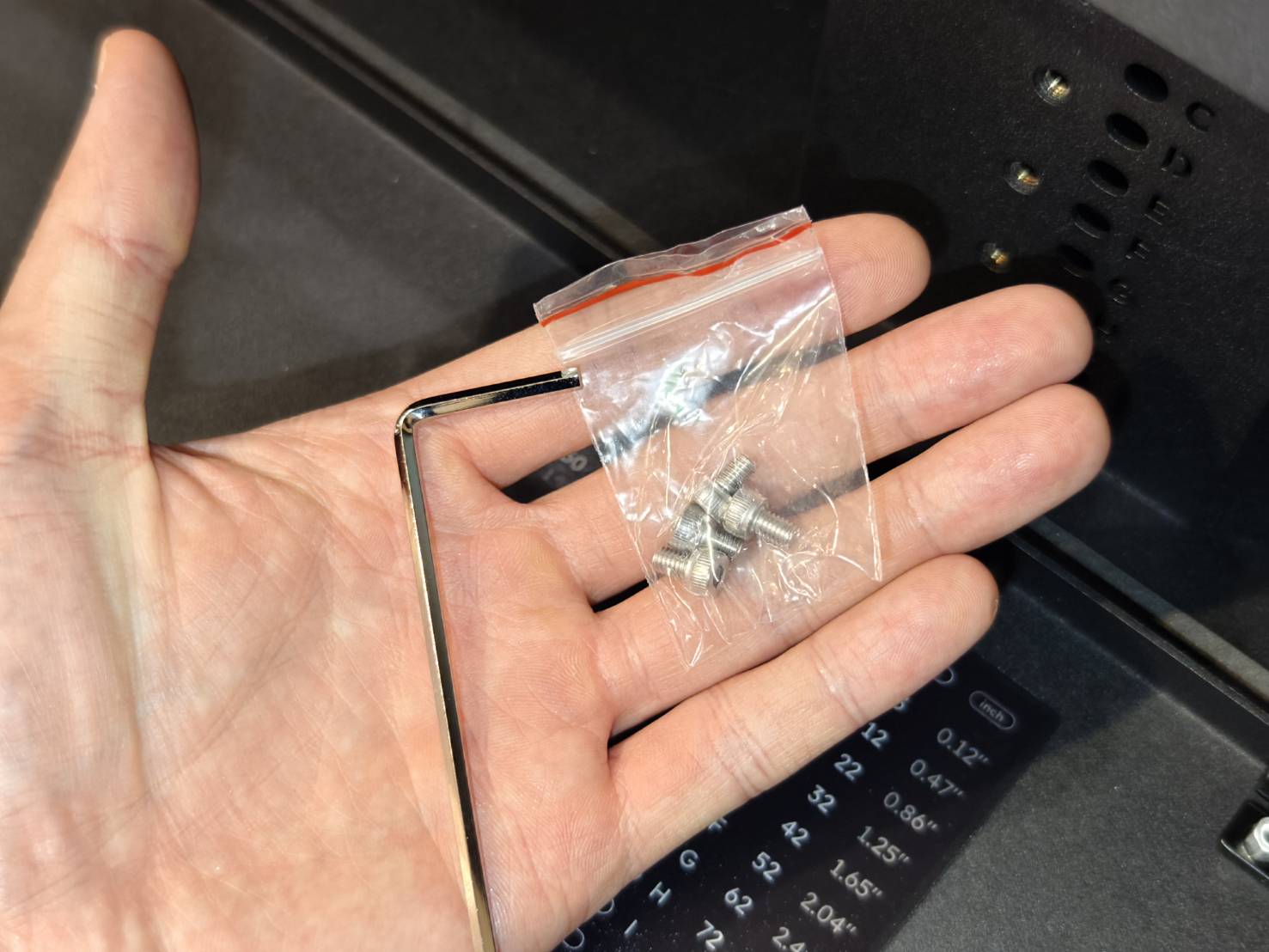

Fixeu la màquina i la base d'extensió utilitzant la clau Allen i els cargols proporcionats amb l'accessori.

Pas 8

Col·loqueu/inseriu la placa inferior de la màquina de nou a la màquina i localitzeu els 3 cargols que s'han retirat de la placa inferior.

Pas 9

Localitzeu el tirador del calaix i instal·leu-lo a la placa.

**Nota**

Si el vostre país o regió no disposa de normatives de seguretat específiques per a làsers de Classe 4, podeu aturar-vos aquí.
Això indica que la instal·lació s'ha completat. (Nota: Els passos següents impliquen la instal·lació d'un obturador làser automàtic per complir amb els requisits de seguretat per a làsers de Classe 4.)

Si teniu aquest accessori d'obturador làser a la caixa, indica que heu d'instal·lar-lo.

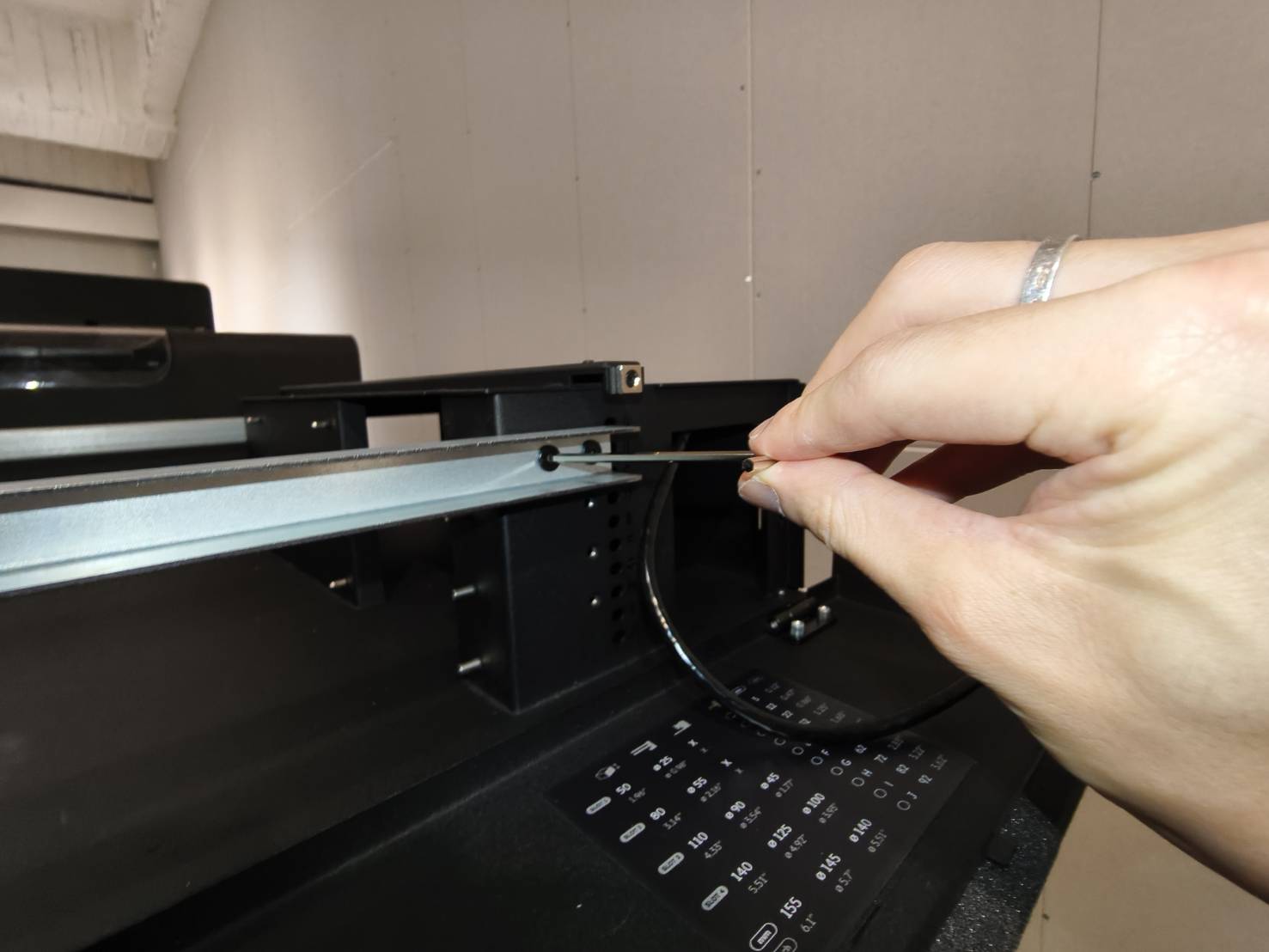

Pas 13

Connecteu el cable a la placa petita situada a l'altre costat de la màquina.

Pas 14

Torneu a col·locar la tapa posterior.

#END

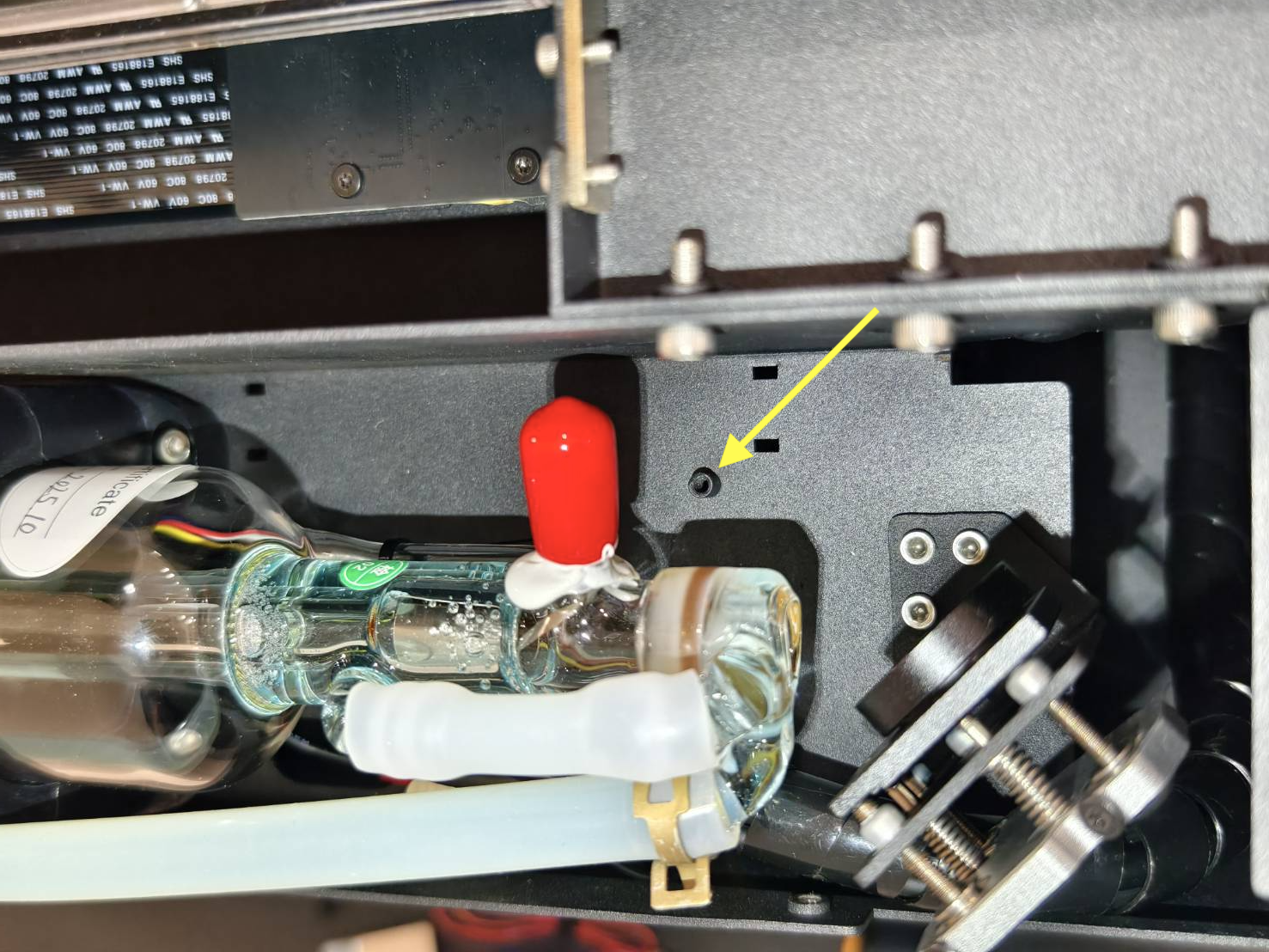

Accessori i cargol	Ubicació del passador
