Descripció
Aquest article us guiarà sobre com iniciar una tasca de gravat amb l'alimentador automàtic.
Desembalatge:
| Paquet de l'alimentador automàtic | |||
| # | Nom de l'element | Descripció | Quantitat |
| 1 | Alimentador | La part principal que controla el moviment del material i la trajectòria de gravat. | 1 unitat |
| 2 | Carril | La part té rodes de bola blanques integrades que permeten que el material es mogui suaument. | 5 unitats |
| 3 | Biga de fixació del carril | Són les barres o bigues que s'han d'instal·lar horitzontalment per estabilitzar l'estructura. | 1 unitat |
| 4 | Corretja | És la corretja de distribució que es muntarà a l'alimentador, responsable del seu moviment. | 1 unitat |
| 5 | Fixador de corretja | És el retenidor de la corretja utilitzat per fixar la posició de la corretja. | 2pcs |
| 6 | Connector de carril | S'utilitza per connectar els carrils per obtenir carrils més llargs. | 6pcs |
| 7 | Rodets guia laterals | S'utilitzen per limitar la posició del material i evitar que es desviï en la direcció incorrecta. | 1set |
| 8 | Plataforma de rodets guia laterals | És la plataforma on es col·locaran els rodets. La posició de les plataformes es pot canviar segons la mida del material. | 2pcs |
| 9 | Elevador de carril | Es pot considerar com un peu utilitzat per elevar el conjunt. | 5 unitats |

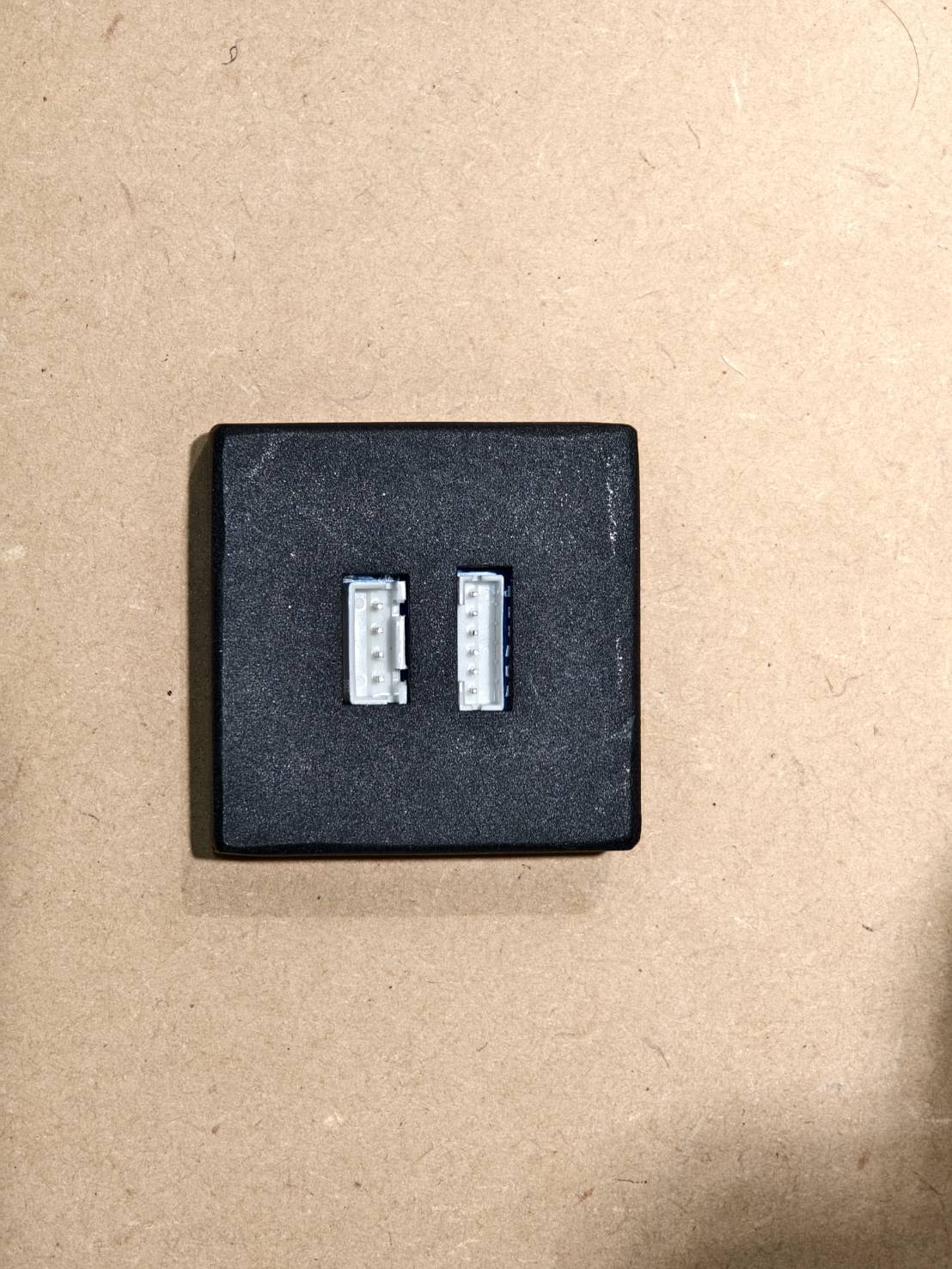

| 10 | Adaptador | És l'adaptador del cable que té una ranura per al cable de la màquina i l'altra per al cable de l'alimentador. | 1 unitat |
| 11 | Imant de carril | La funció d'aquesta peça és limitar la posició del material de manera similar als rodets. També s'utilitza per fixar el conjunt a la màquina. | 4pcs |
| 12 | Suport de posicionament en forma de L | L'imant s'instal·larà al suport per fixar-lo a la màquina. | 2pcs |
| 13 | Femella en T M5 | Serà la femella per a l'imant. | 4pcs |
| 14 | Abraçadora de carril | S'utilitzarà per fixar el muntatge a la màquina. Alguns muntatges no necessitaran aquesta peça. | 1 unitat |
| 15 | Cable | El cable per connectar la màquina i l'adaptador. (6 pins a 6 pins) |
1 unitat |
| 16 | Cargol M5×6 | Cargol curt | 6pcs |
| 17 | Cargol M5×12 | Cargol mitjà | 6pcs |
| 18 | Cargol M5×22 | Cargol llarg | 6pcs |
| 19 | Tornavís hexagonal M4 | Aquesta eina s'utilitza per instal·lar el muntatge. | 1 unitat |
| 20 | Clau Allen de 2,5 mm | Aquesta eina s'utilitza per instal·lar el muntatge. | 1 unitat |
| 21 | Clau Allen de 2 mm | Aquesta eina s'utilitza per instal·lar el muntatge. | 1 unitat |
| 22 | Clau fixa de 10 mm | Aquesta eina s'utilitza per ajustar o substituir la roda de l'alimentador. | 1 unitat |
| 23 | Roda de bola blanca | Aquesta és la peça de recanvi per a les rodes de bola blanques integrades als rails. | 3 unitats |
Pas 1
Instal·leu el complement de base d'extensió del beamo II, consultant la guia següent.
beamo II - Guia d'instal·lació de la base d'extensió
Pas 2

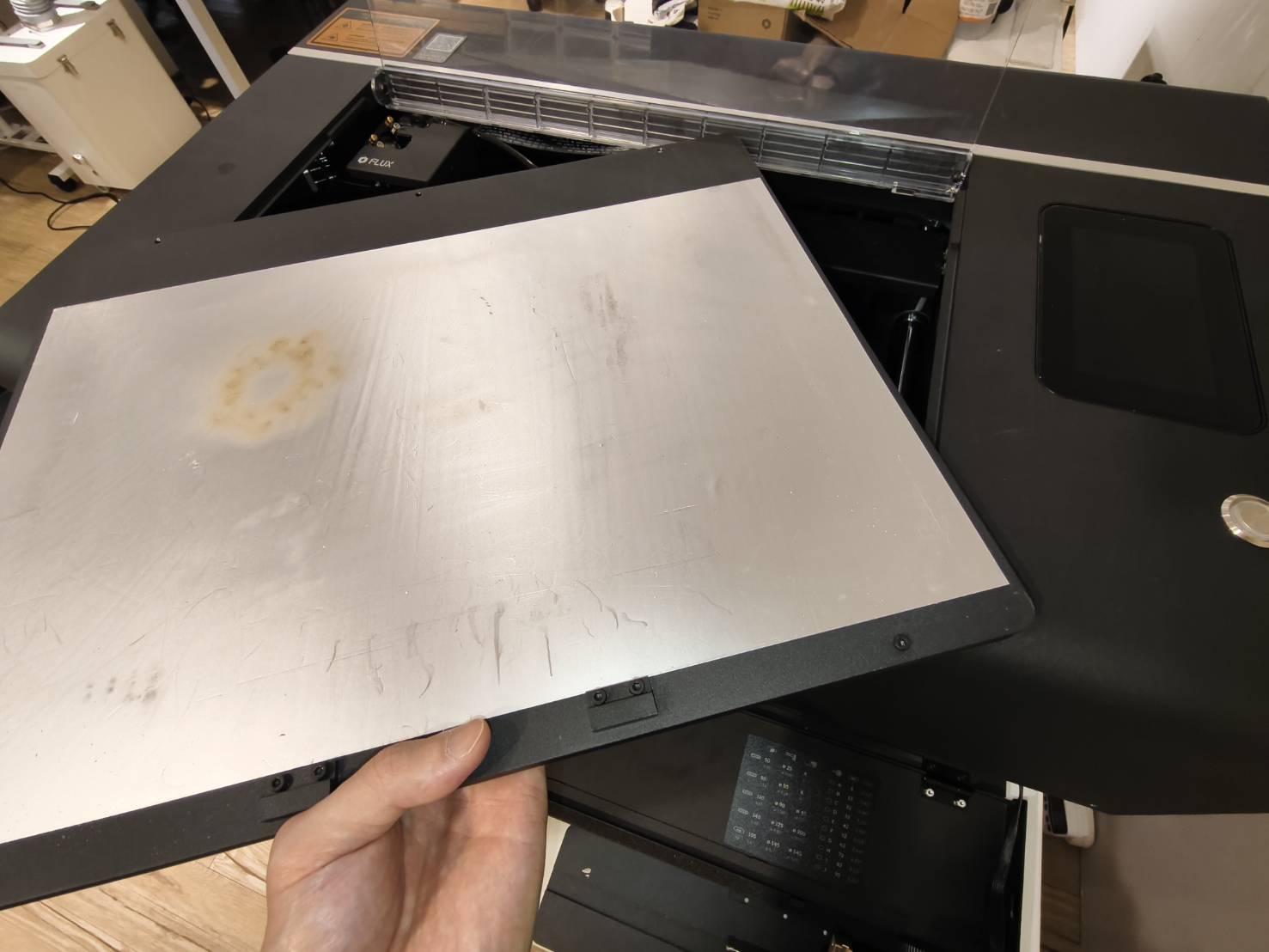

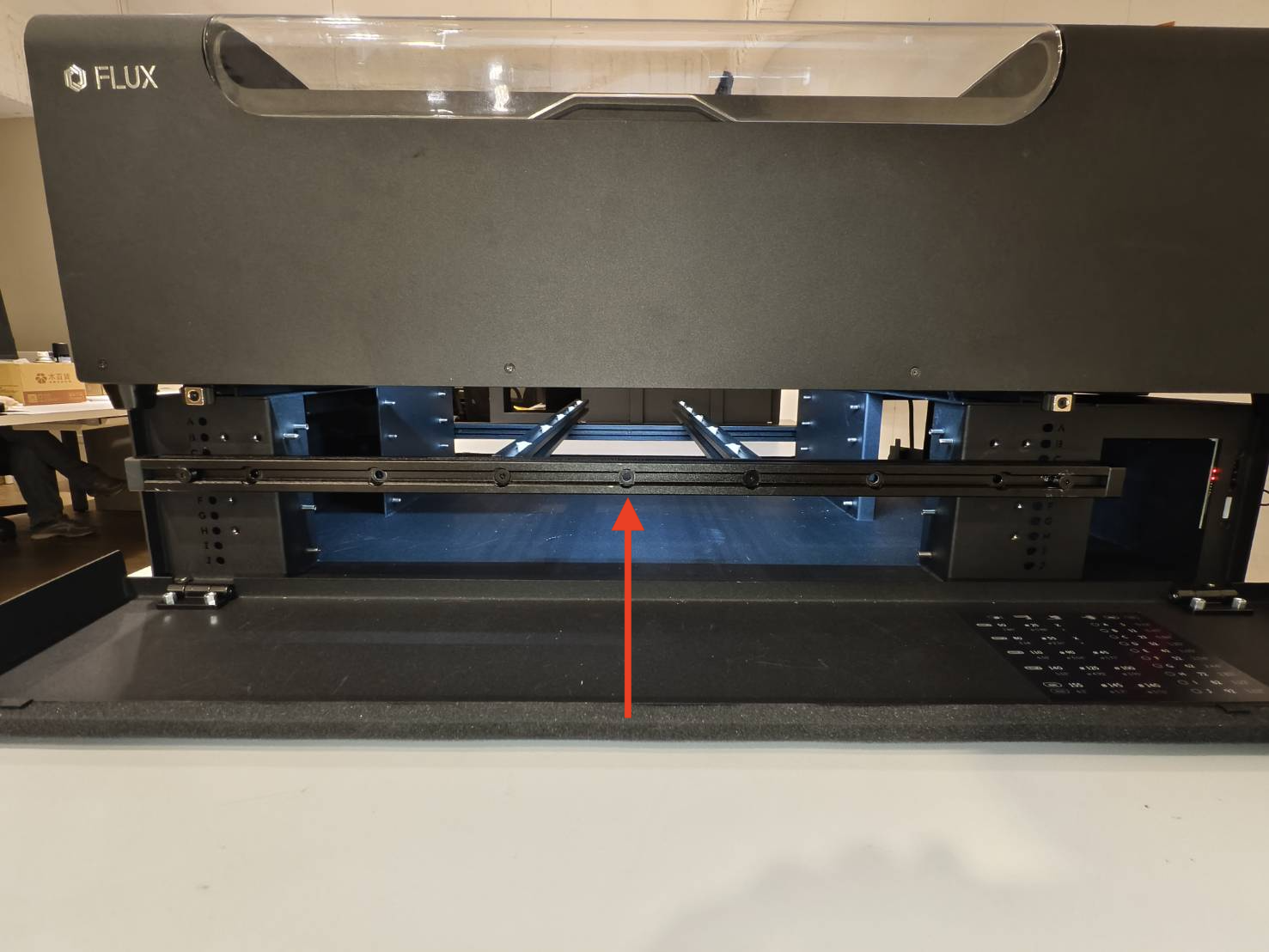

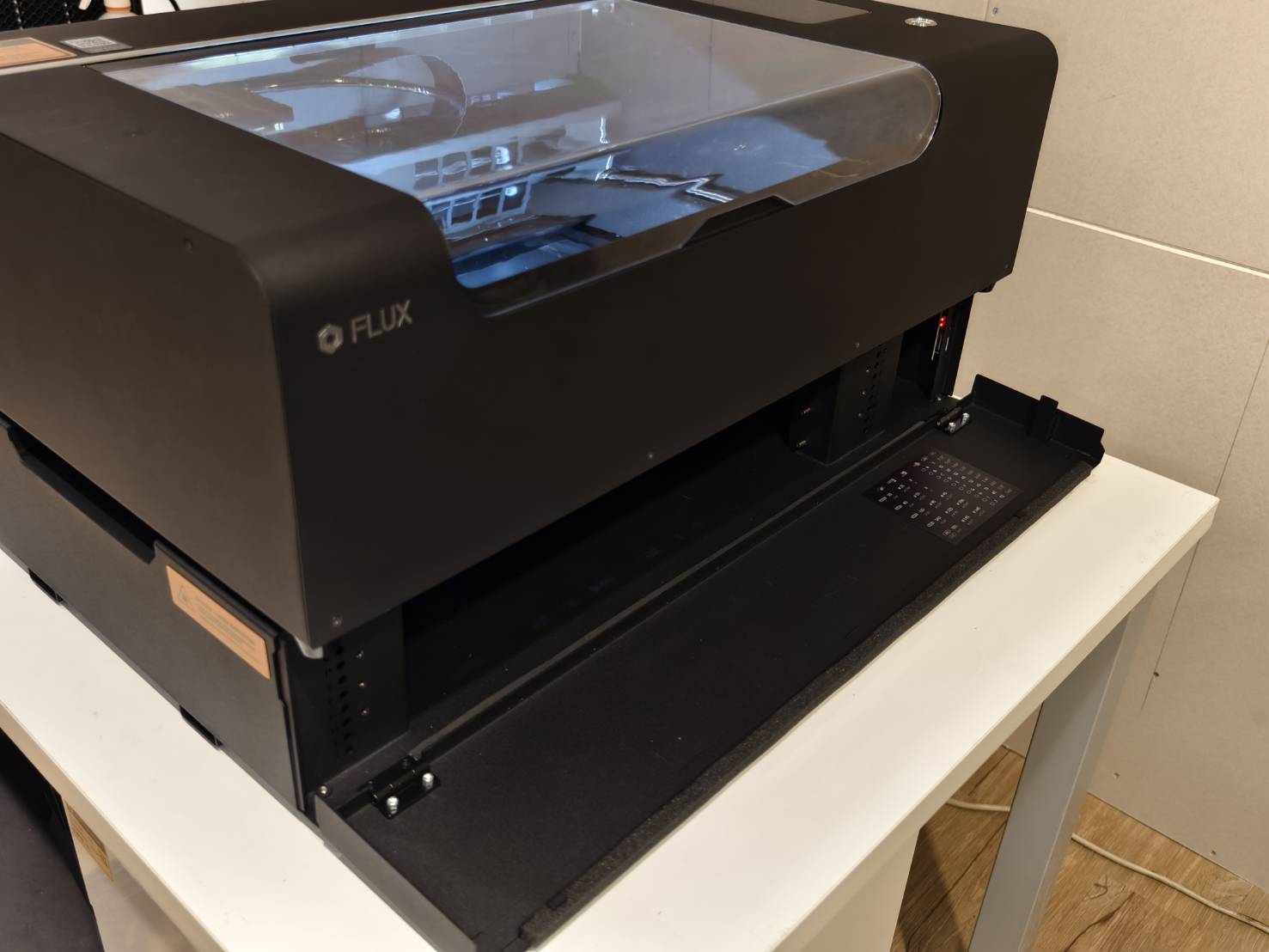

Apagueu la màquina i traieu el calaix.
Pas 3

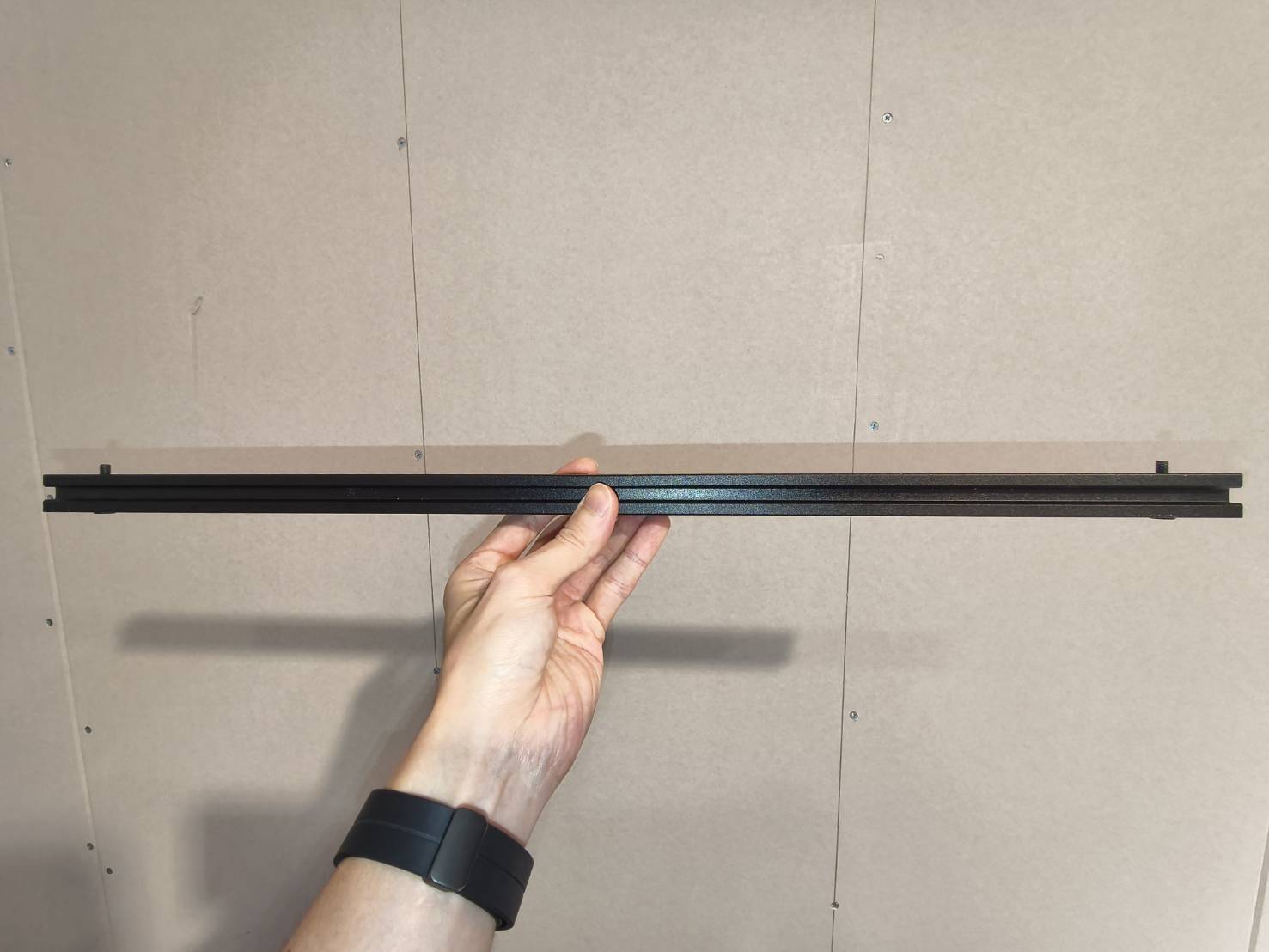

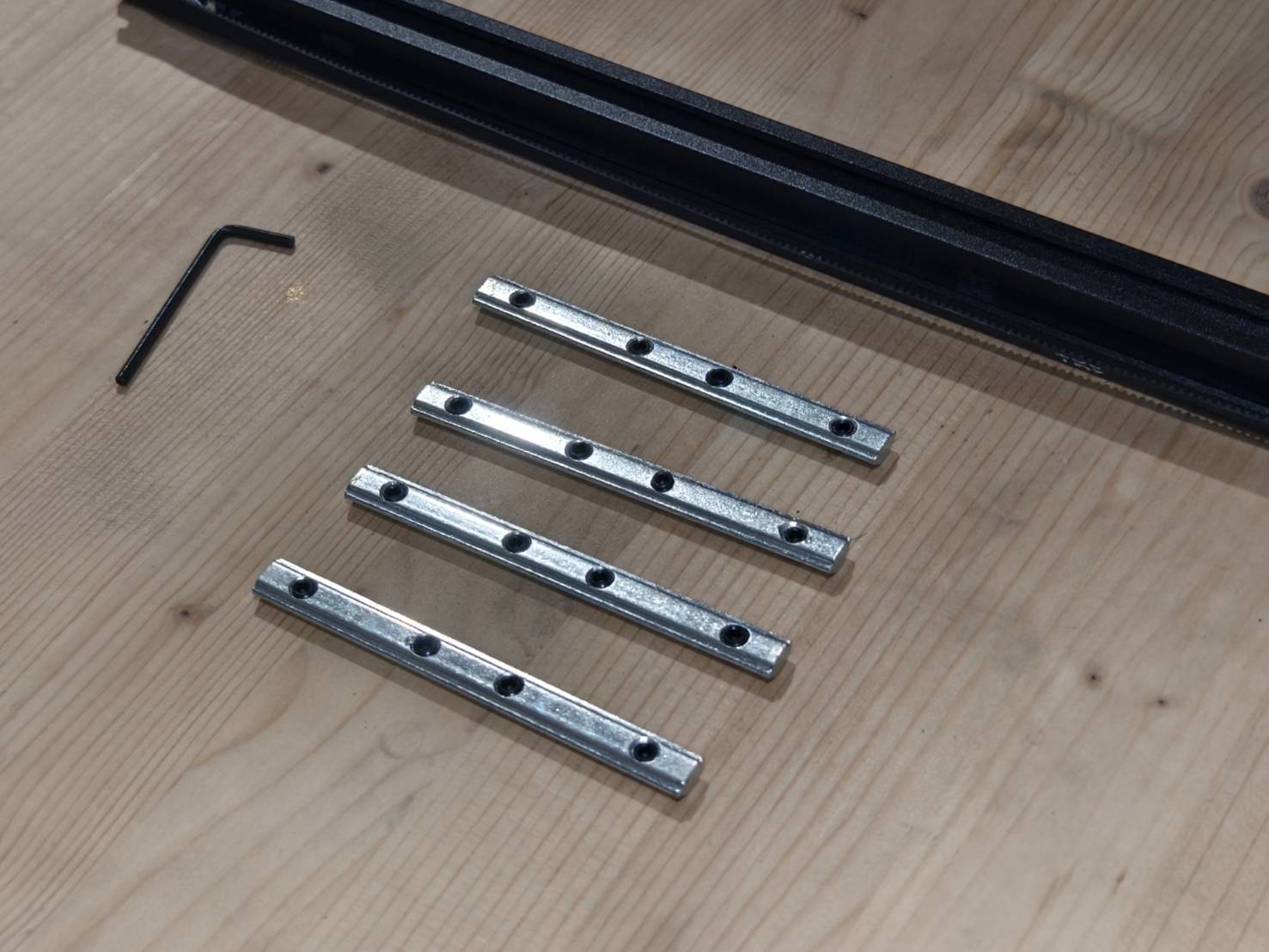

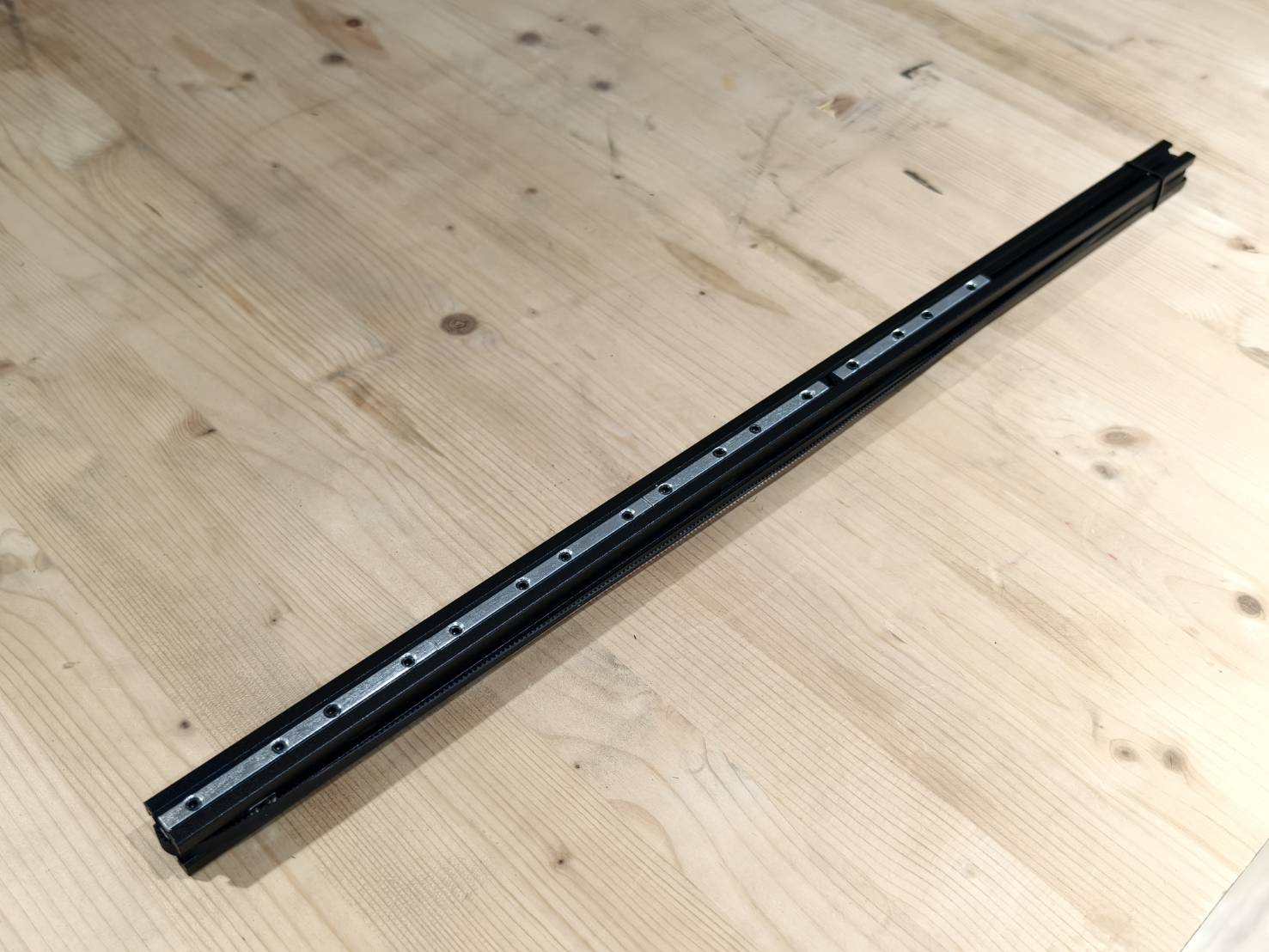

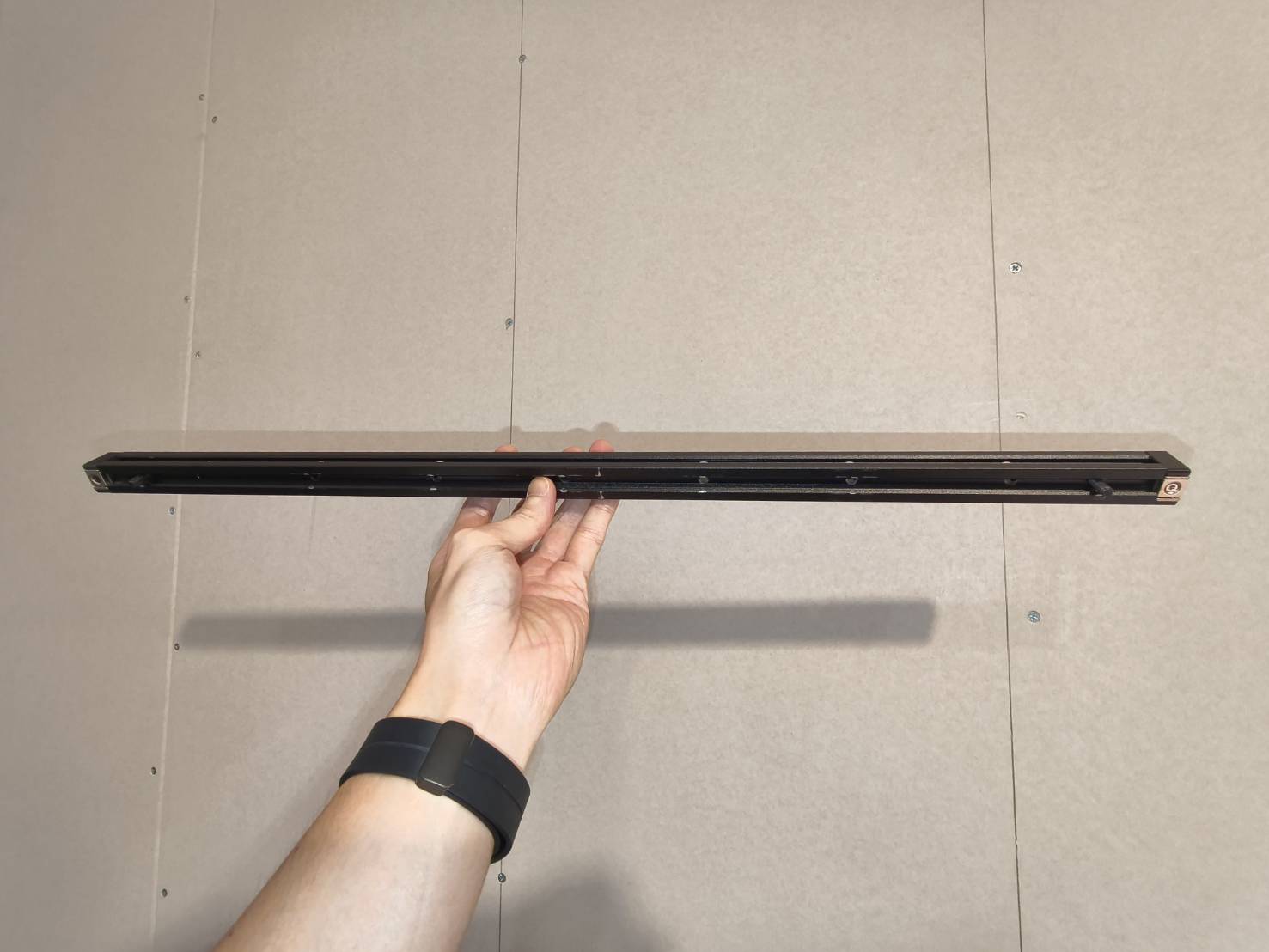

Localitzeu el rail principal (el que té una corretja) i traieu els connectors del rail.
(Altres connectors de rail poden estar en altres rails.)
Pas 4

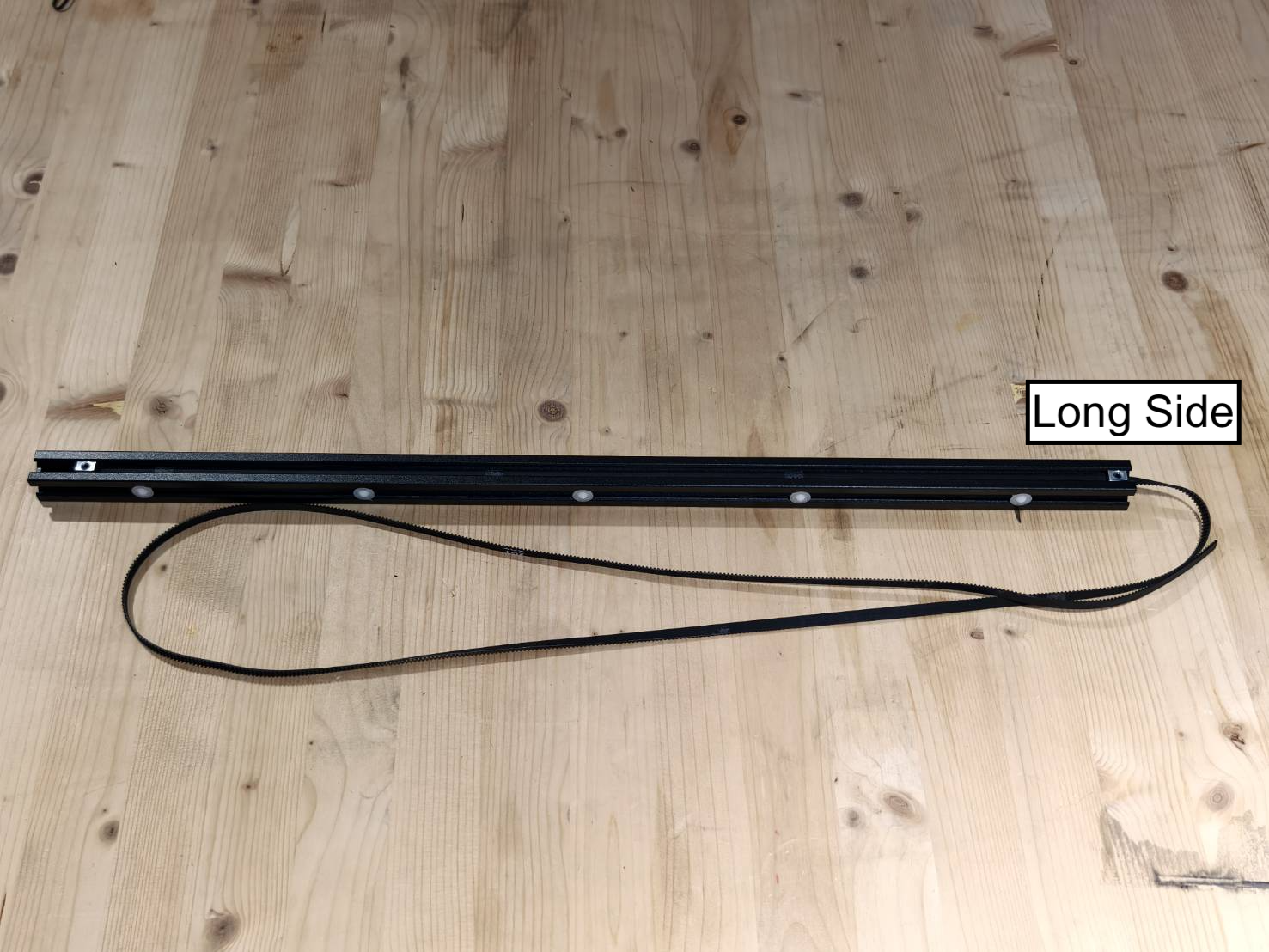

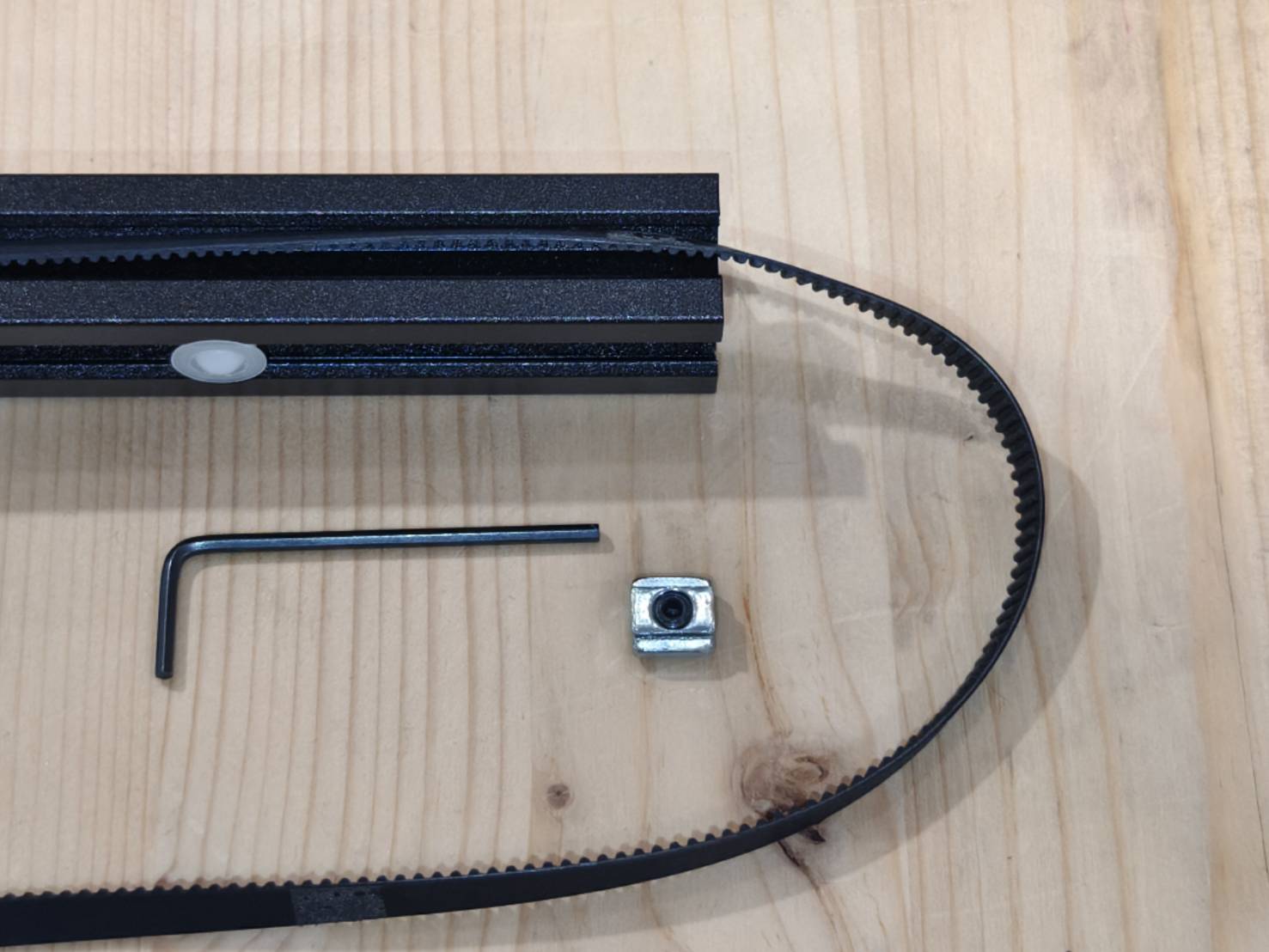

Allibereu la corretja i localitzeu el seu costat llarg.

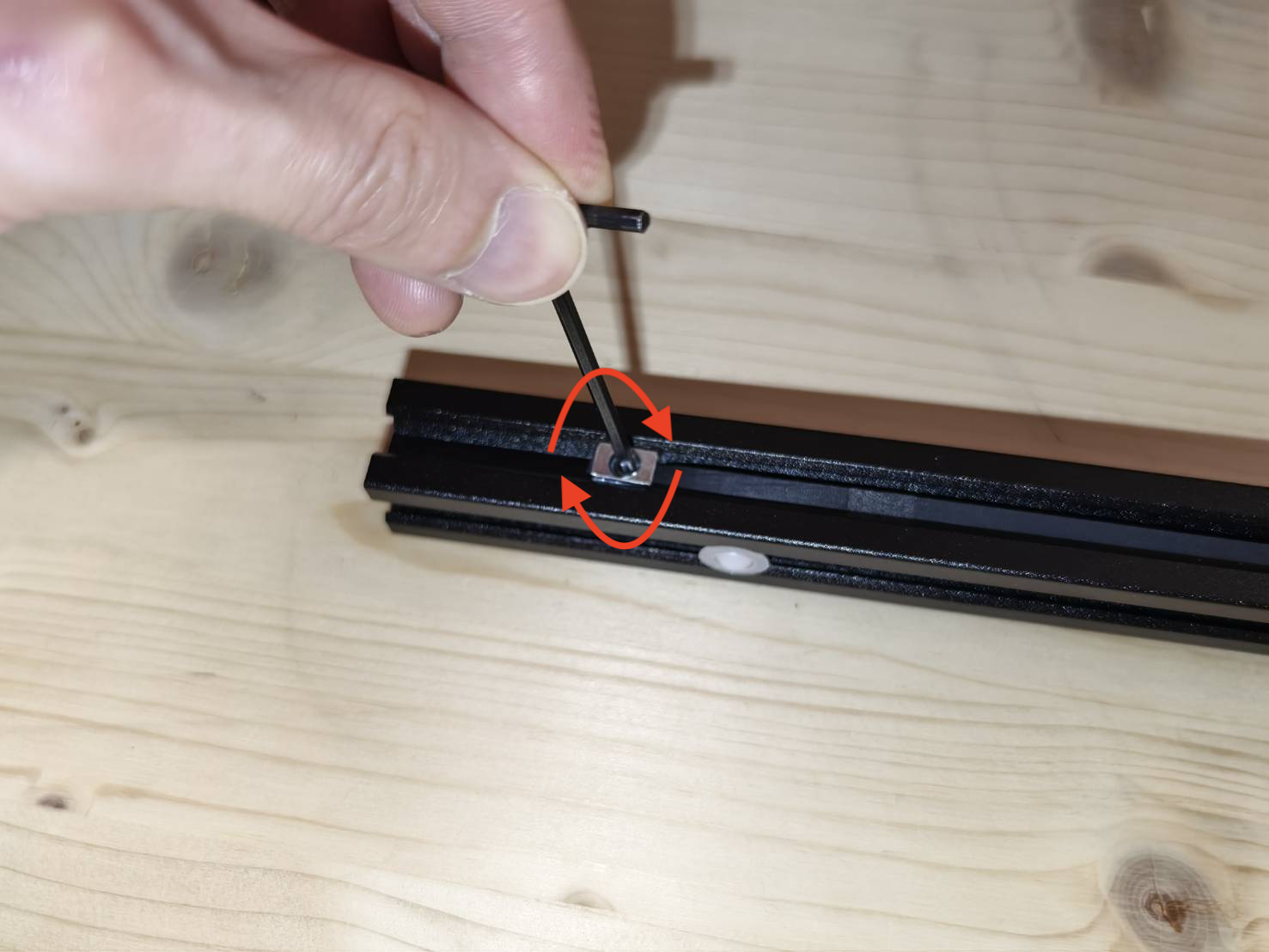

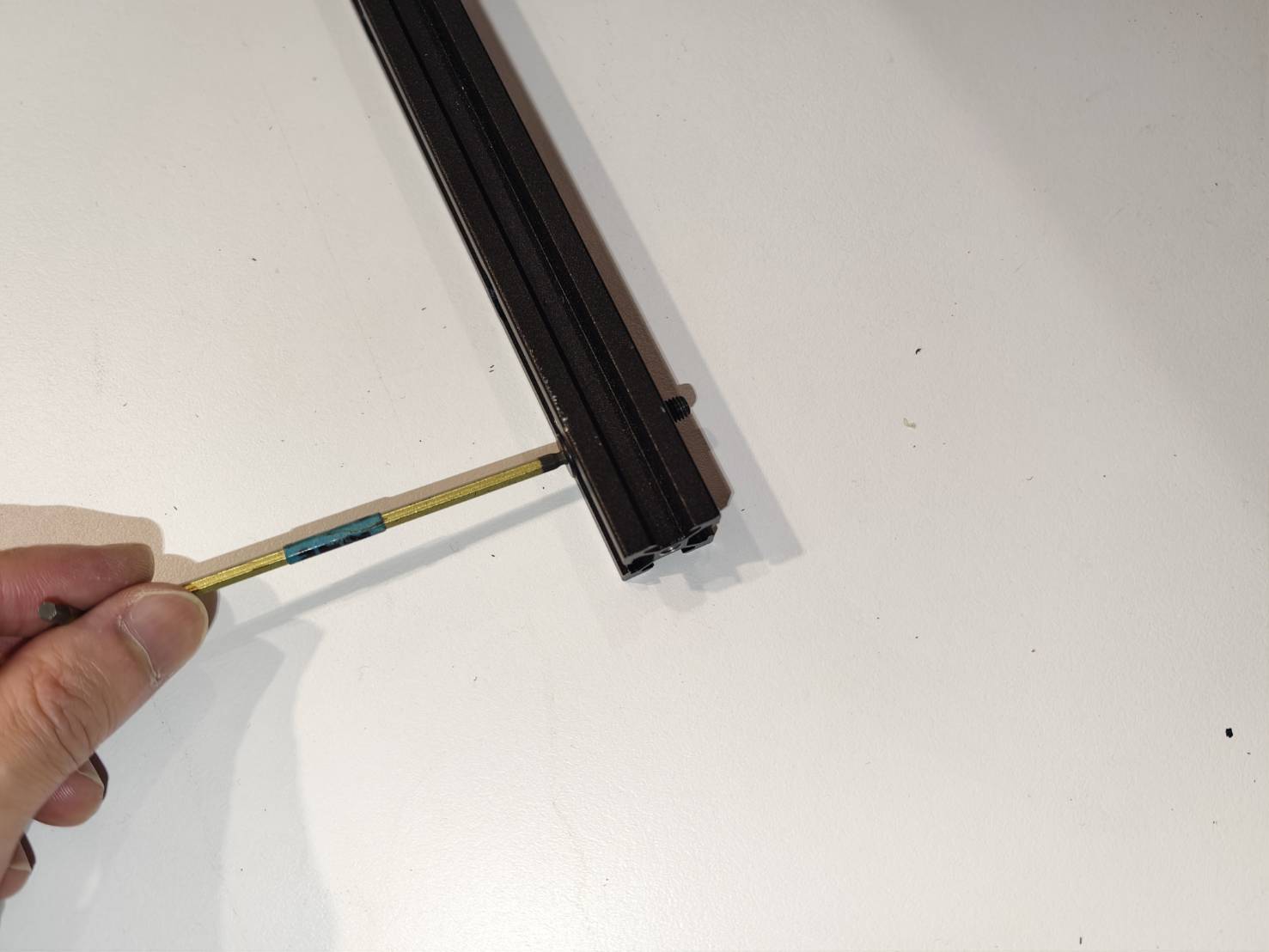

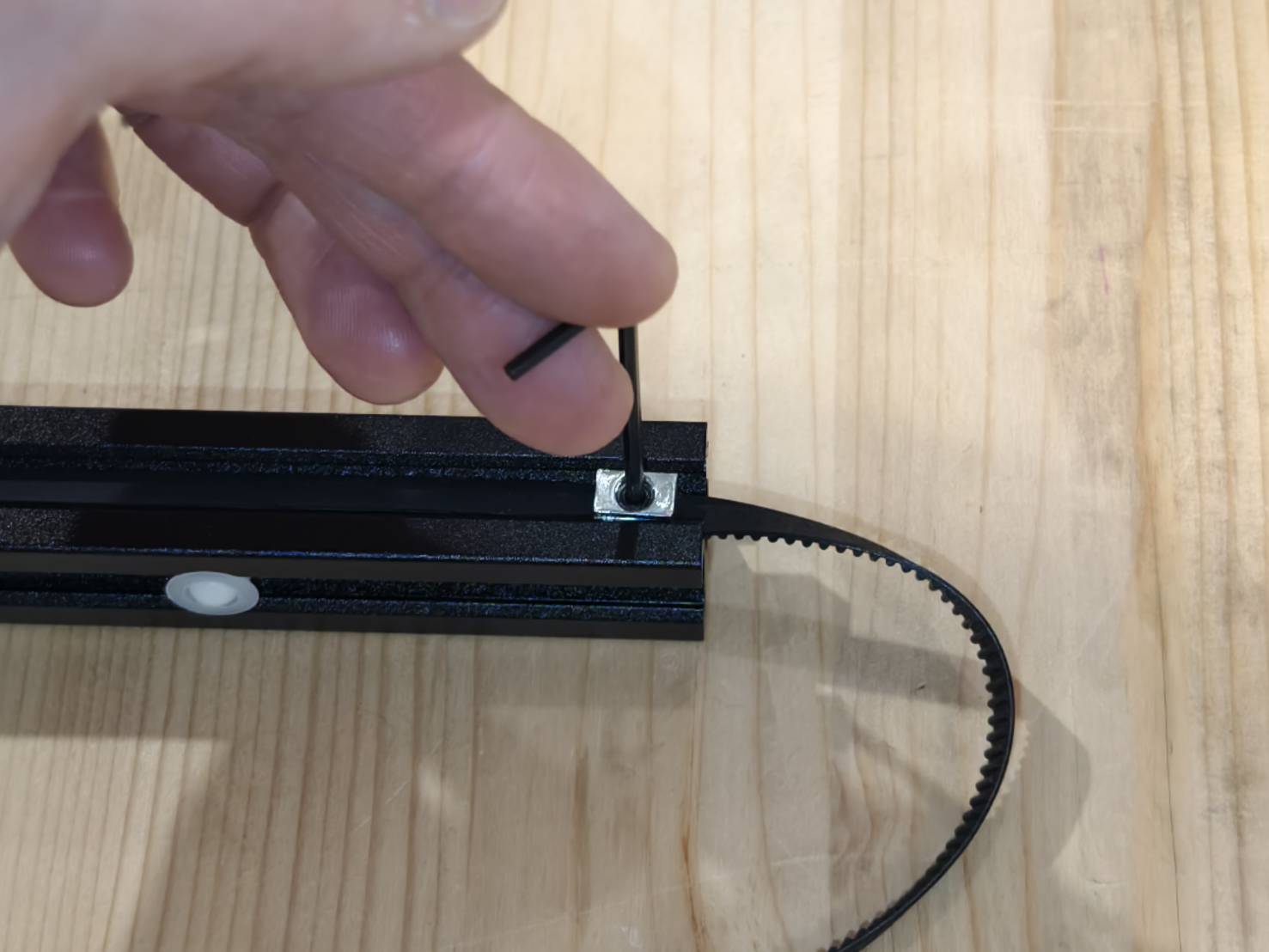

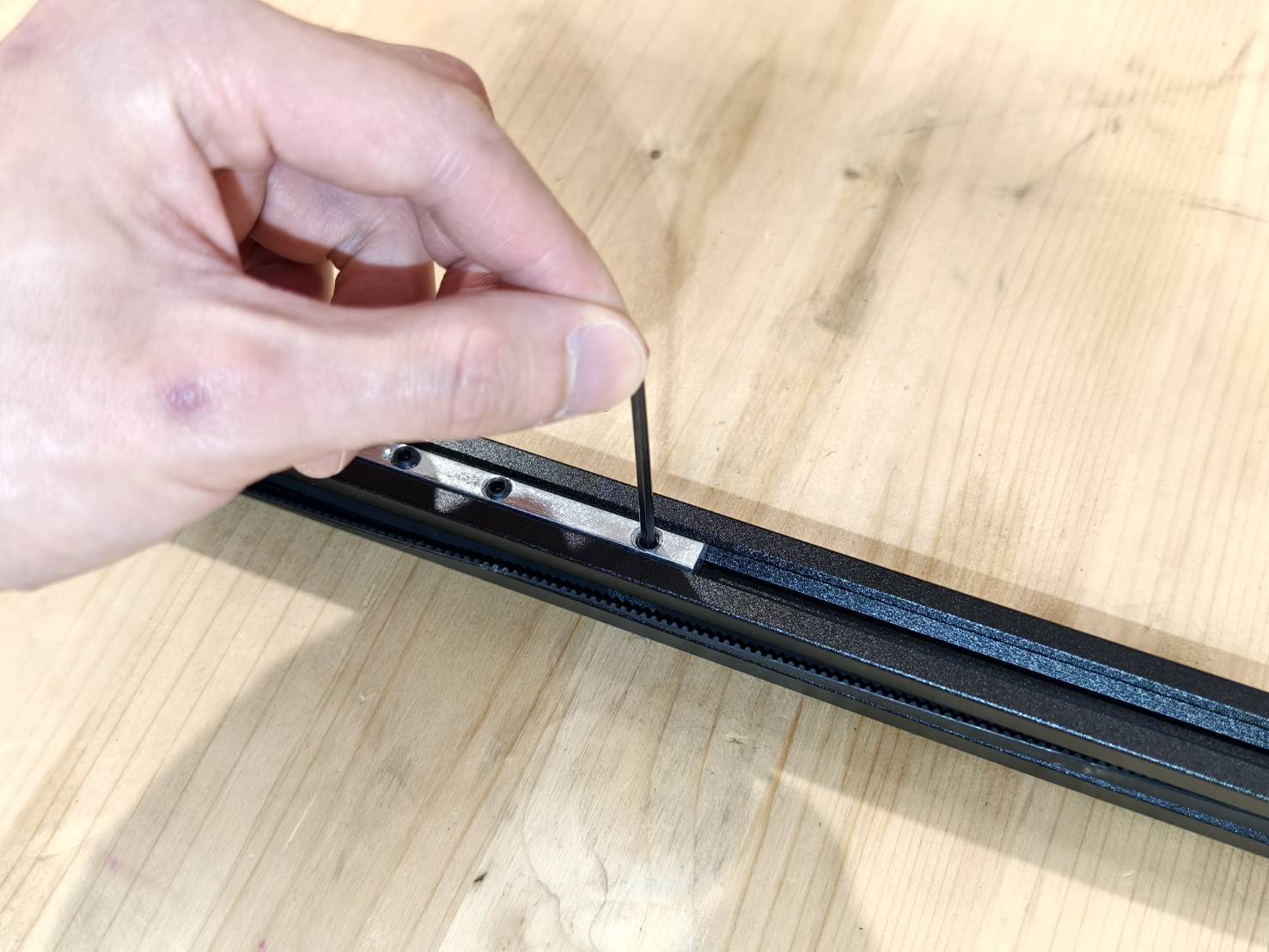

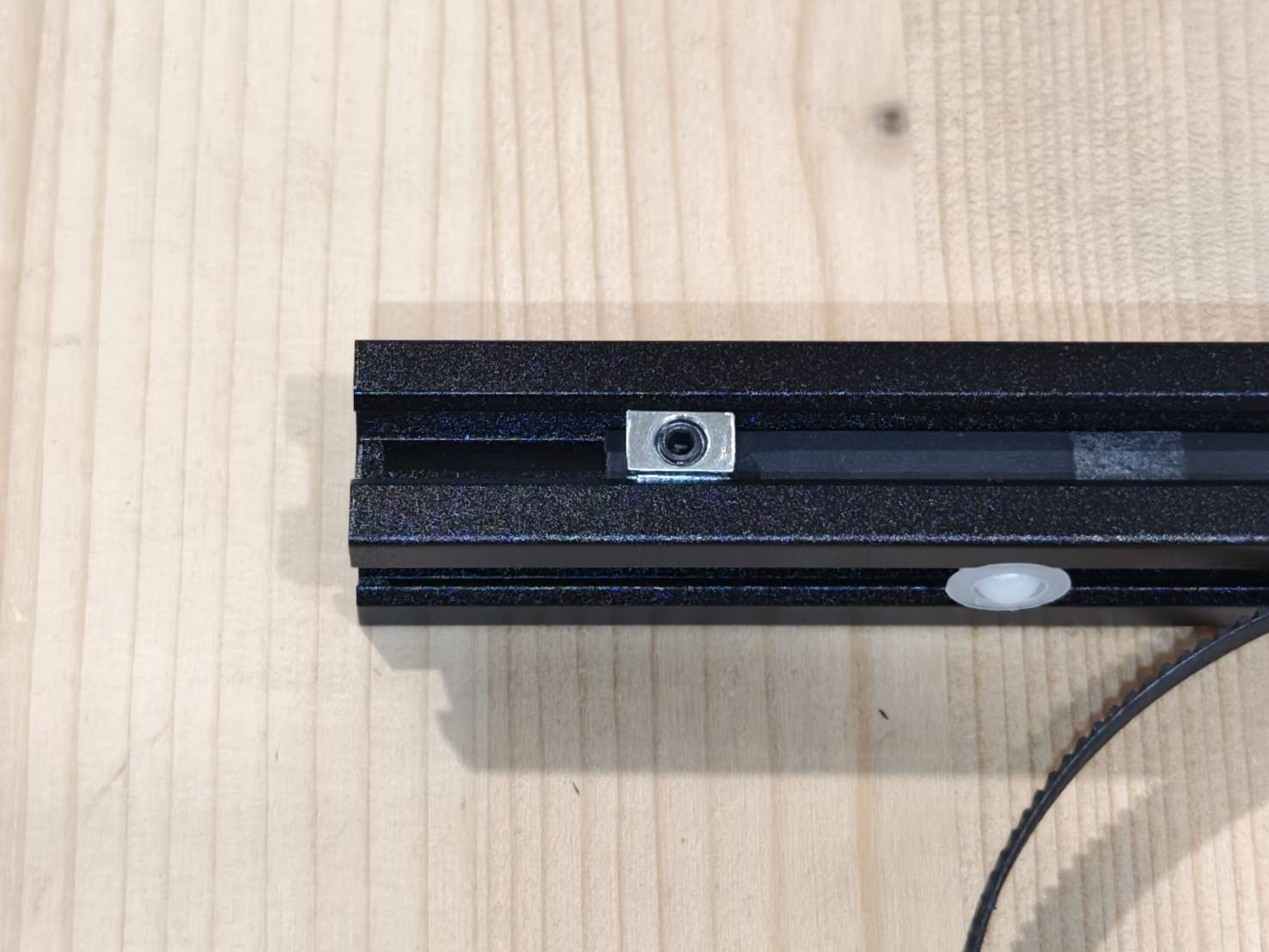

Afluixeu el retenidor de la corretja amb la clau Allen petita.
| Costat curt de la corretja | Costat llarg de la corretja |
Mentrestant, si us plau estrenyeu el retenidor de la corretja al costat curt.
Pas 5

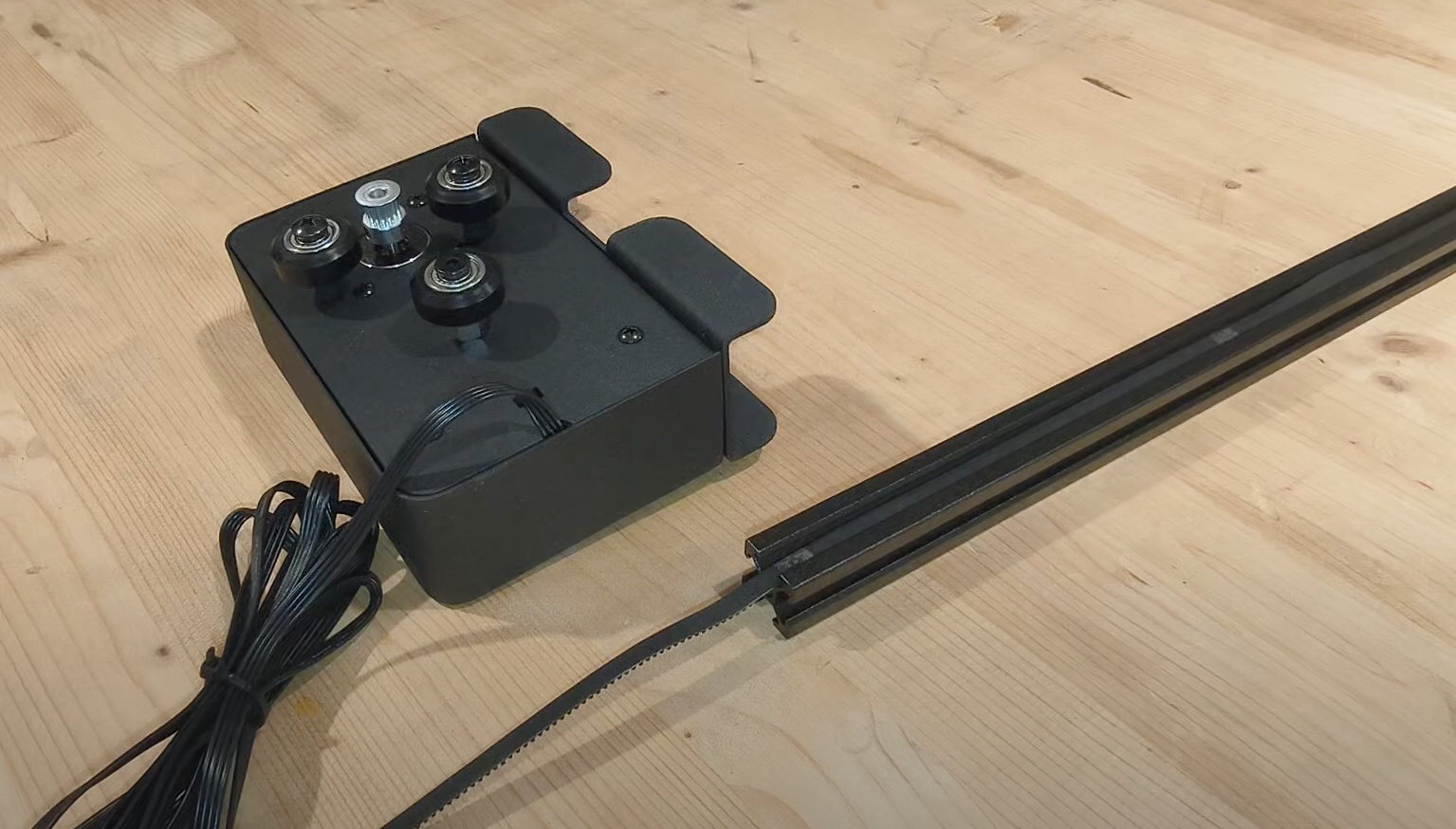

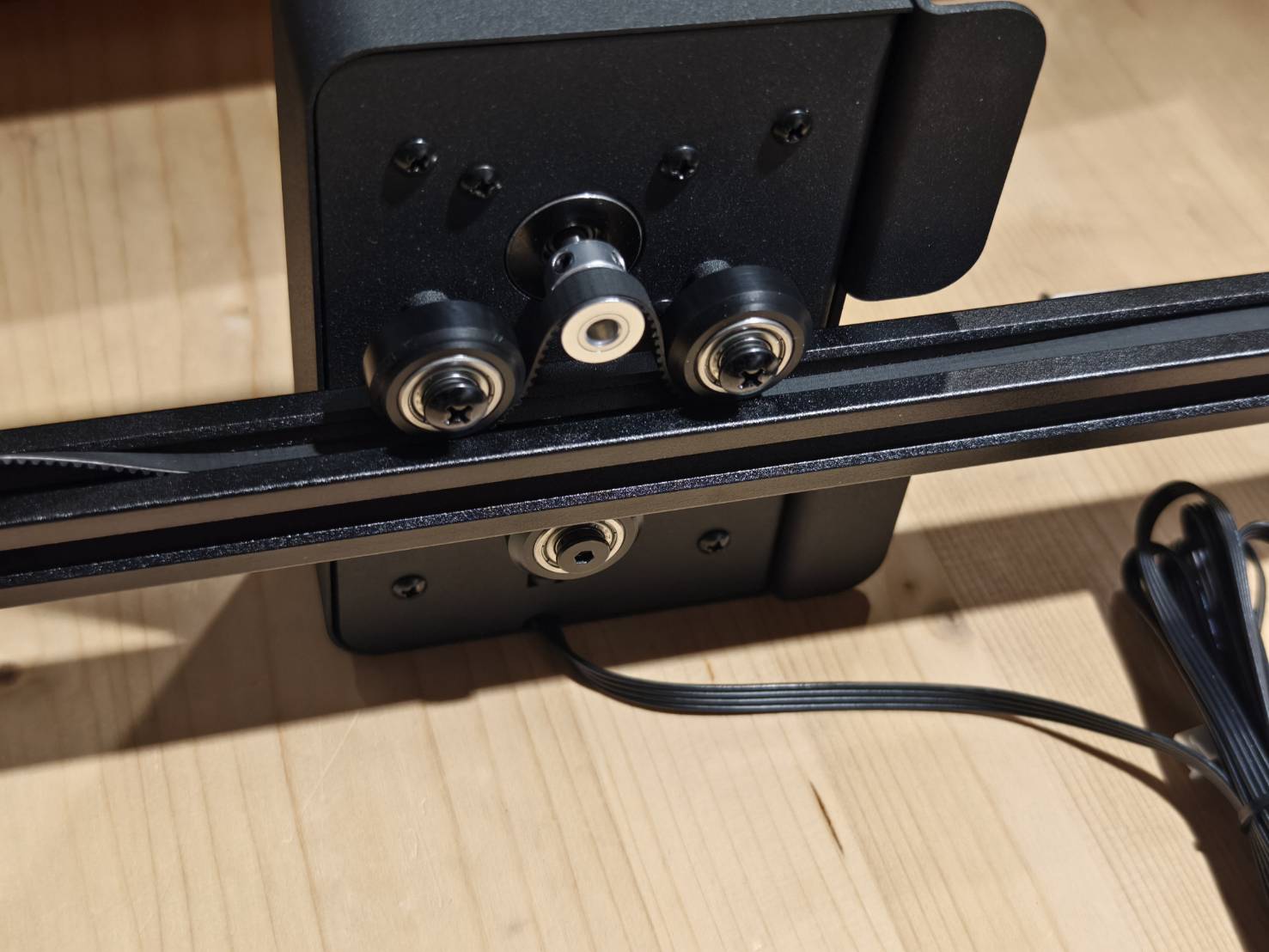

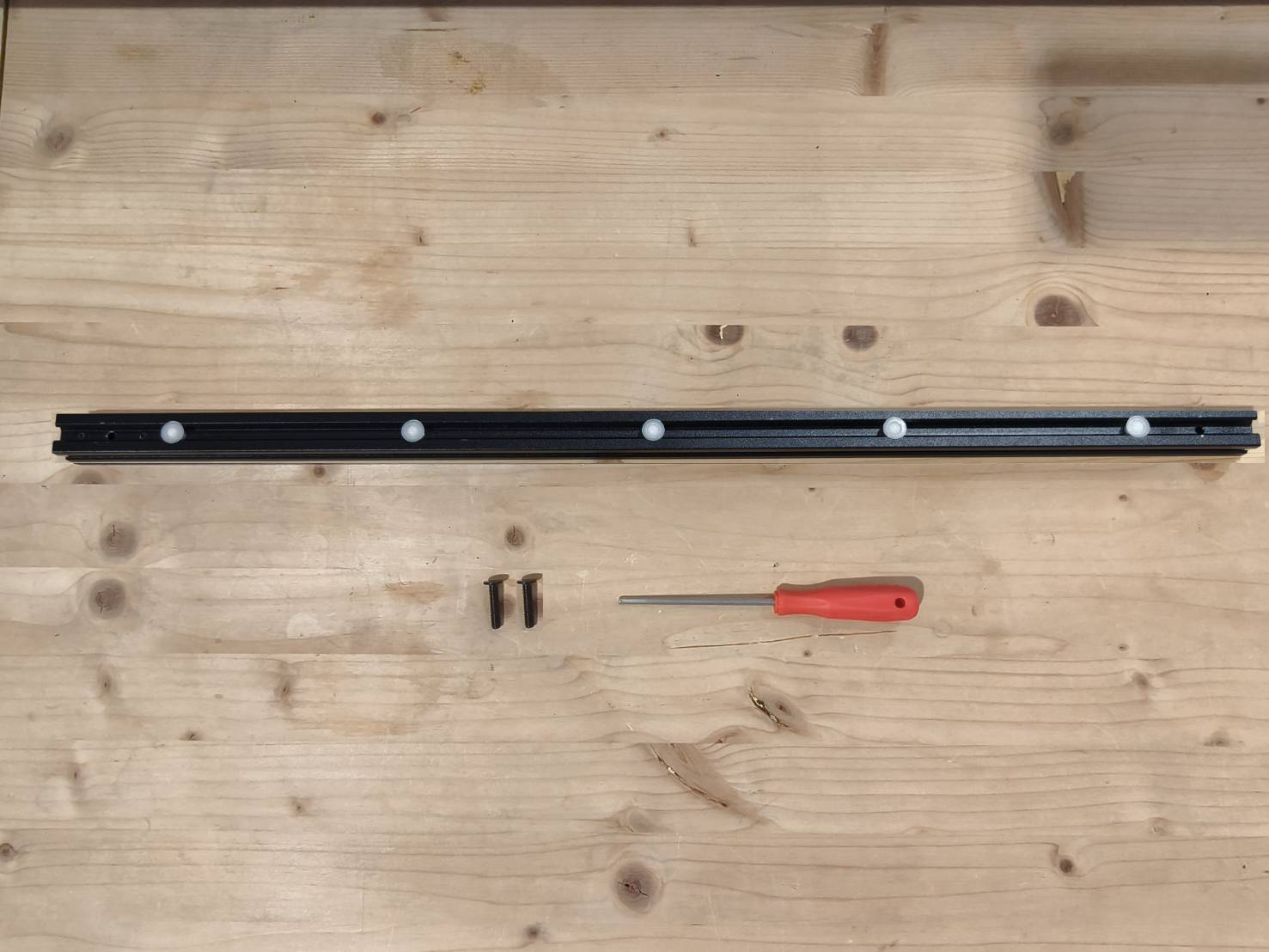

Prepareu l'alimentador i el carril principal.

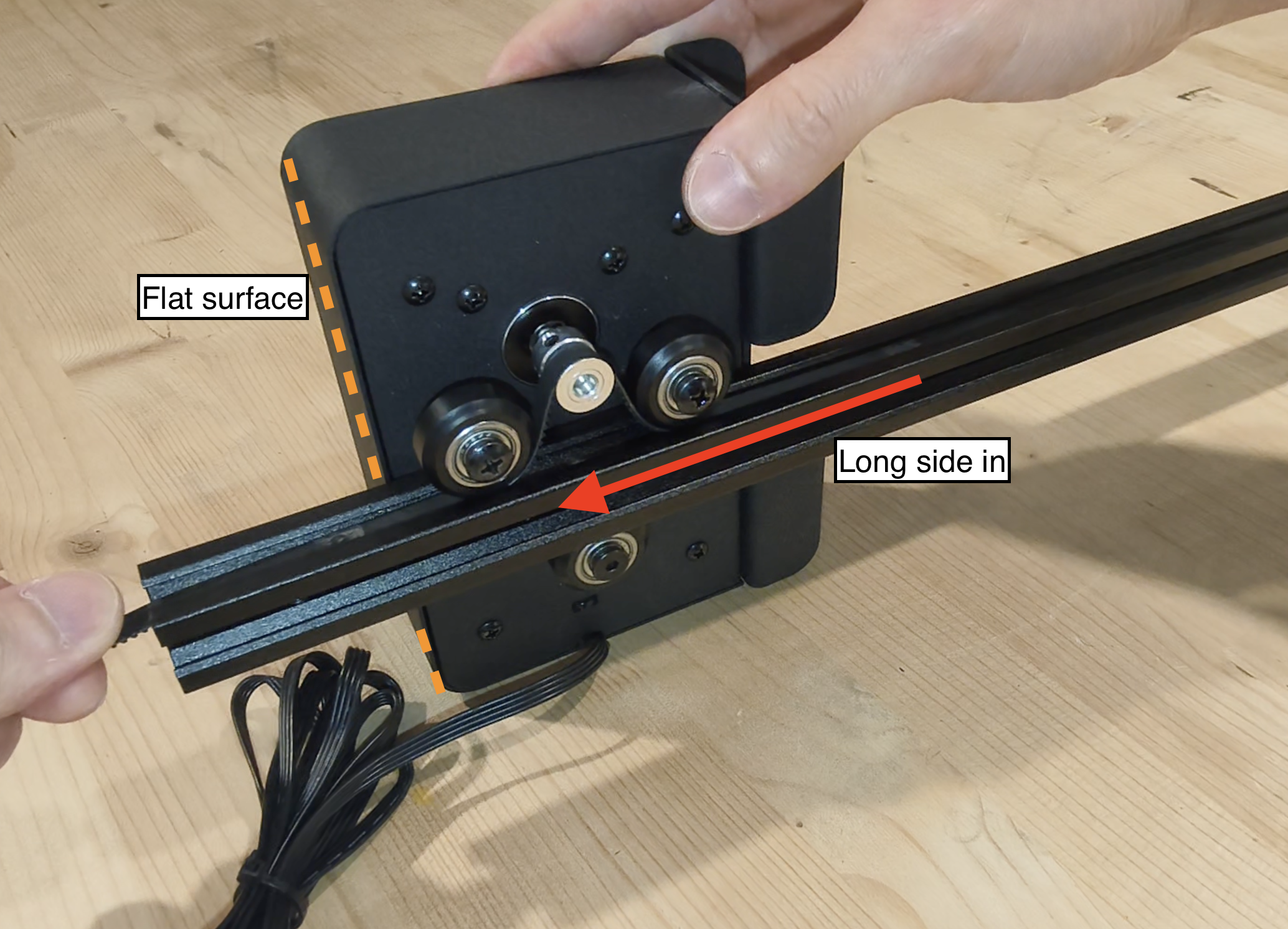

Inseriu el carril principal a la politja amb el costat llarg de la corretja entrant primer.

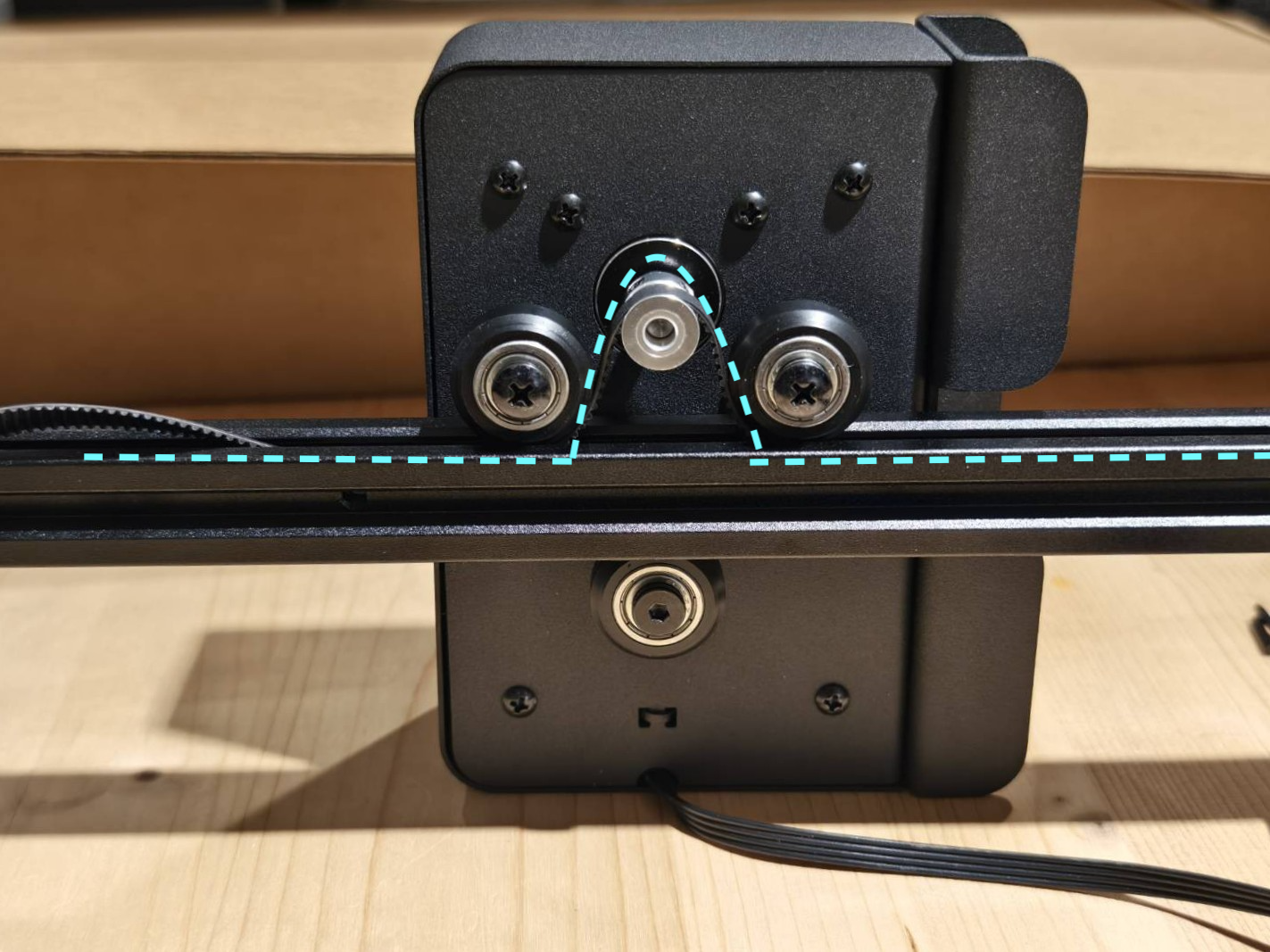

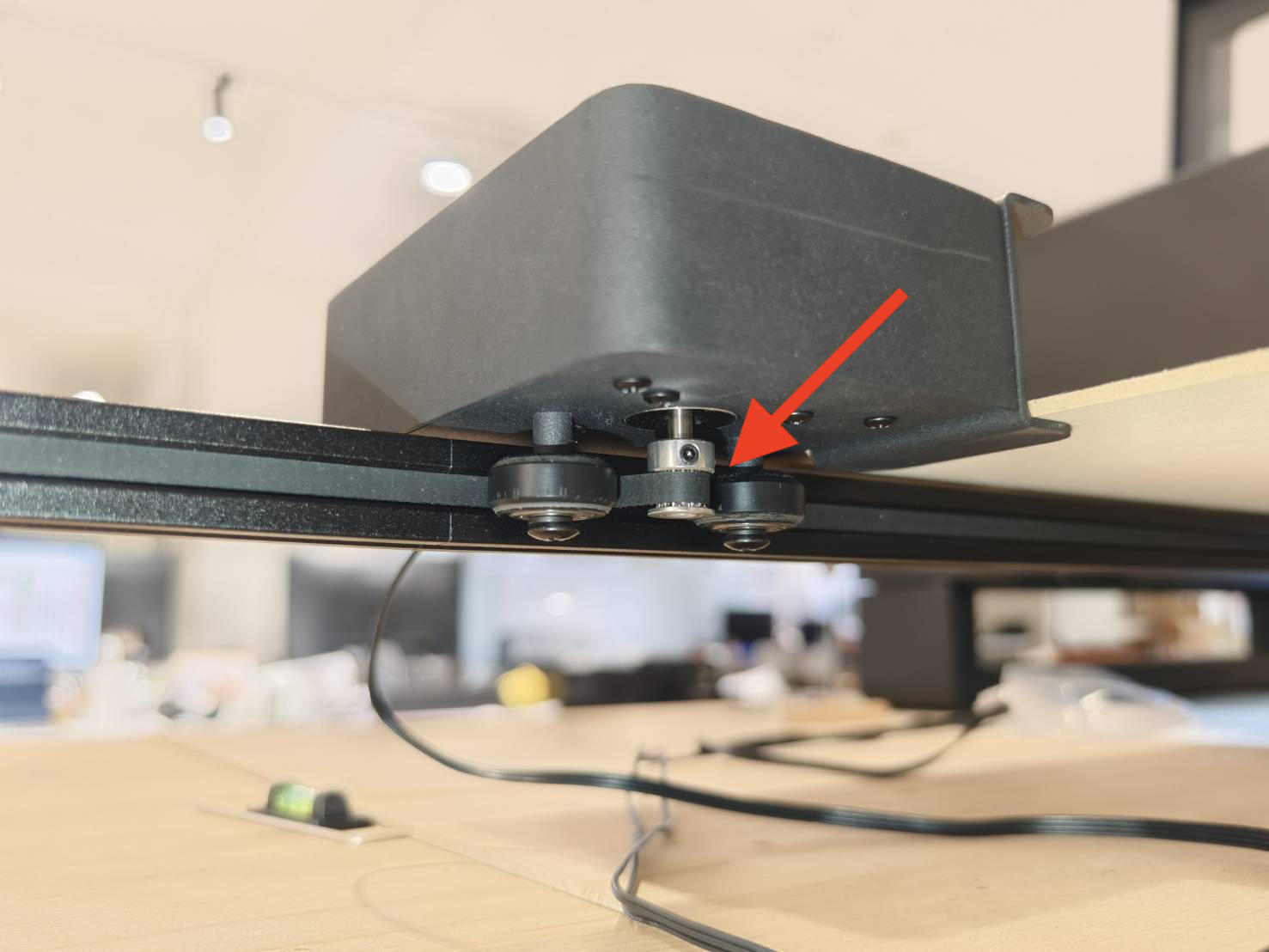

Enganxeu la corretja cap amunt a l'engranatge i guieu-la cap avall, formant una forma de pic.
És essencial inserir-la en aquesta direcció, assegurant que el costat llarg de la corretja romangui al mateix costat que la superfície plana de l'alimentador.
Pas 6

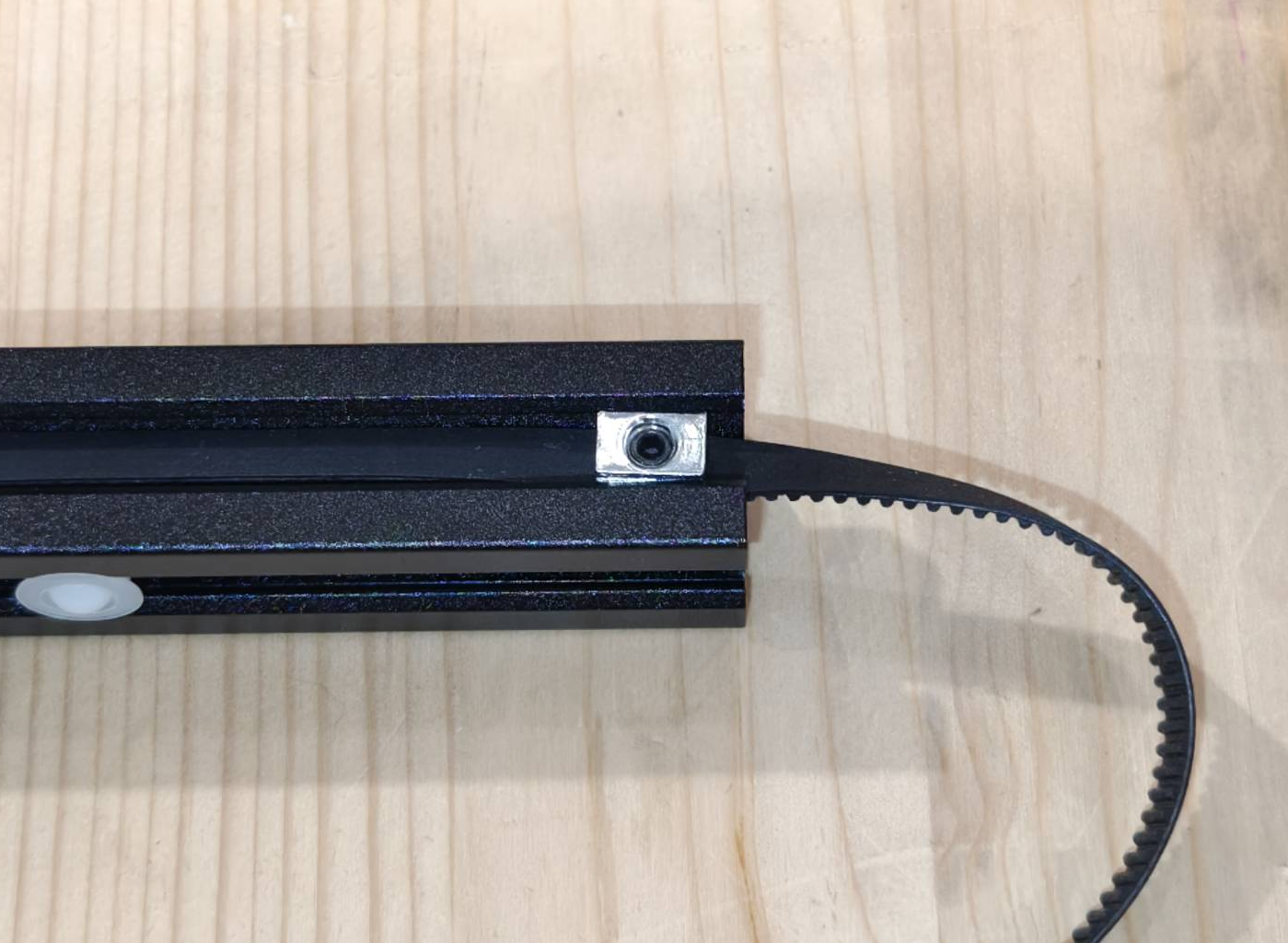

Fixeu la corretja al costat llarg amb el retenidor de corretja que s'ha retirat anteriorment.
(Assegureu-vos que la corretja estigui tensa abans de fixar-la.)
Assegureu-vos que la corretja estigui ben enganxada a la politja. Si no és així, retireu el retenidor de corretja i torneu a inserir l'alimentador.
Pas 7
Localitzeu el conjunt d'elevadors.
Instal·leu el conjunt d'elevadors a l'extrem del retenidor de corretja que s'ha fixat prèviament.
(El vídeo conté la instal·lació, la retirada i el canvi de posicions per a aplicacions de diferents alçades.)

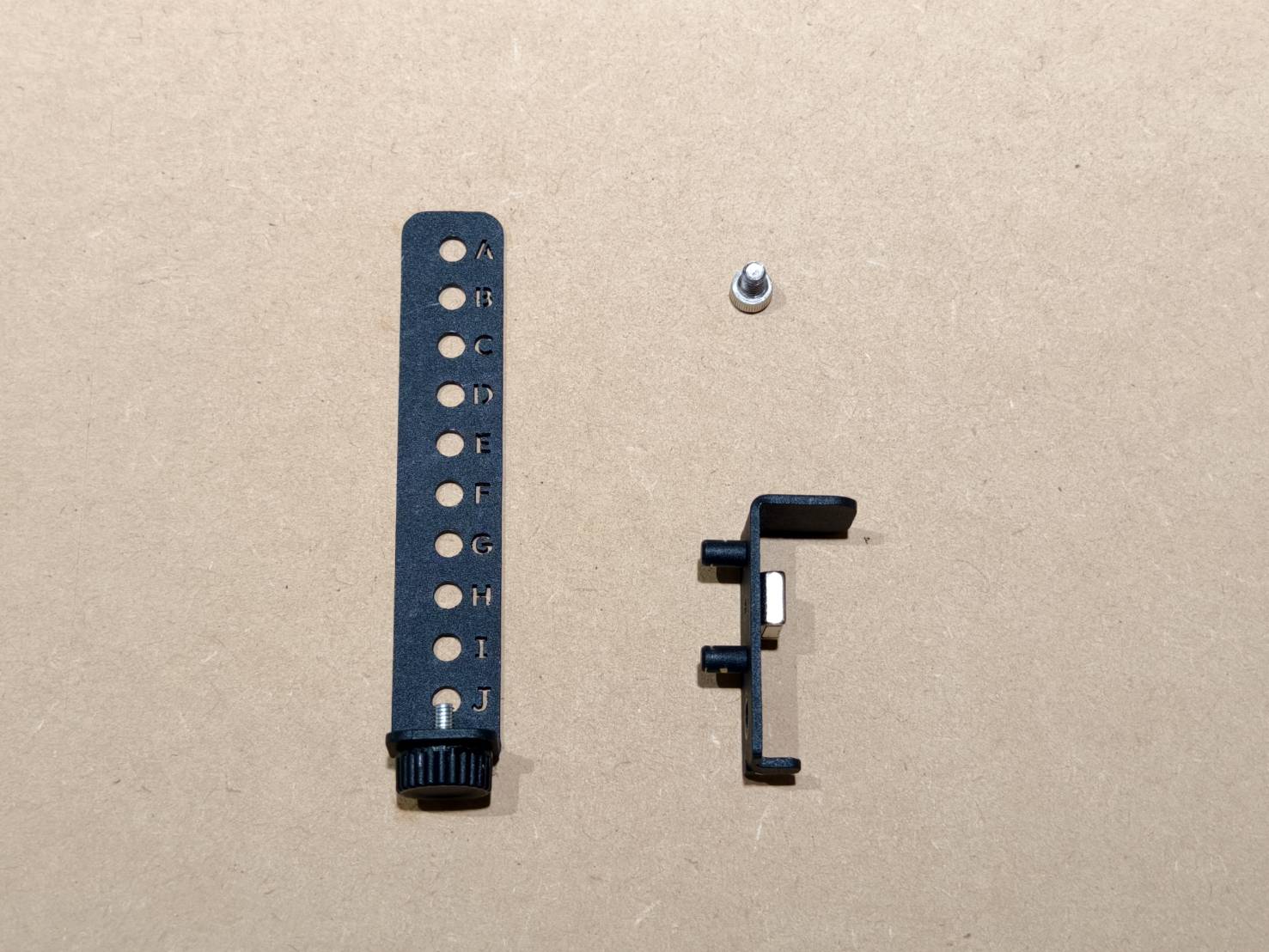

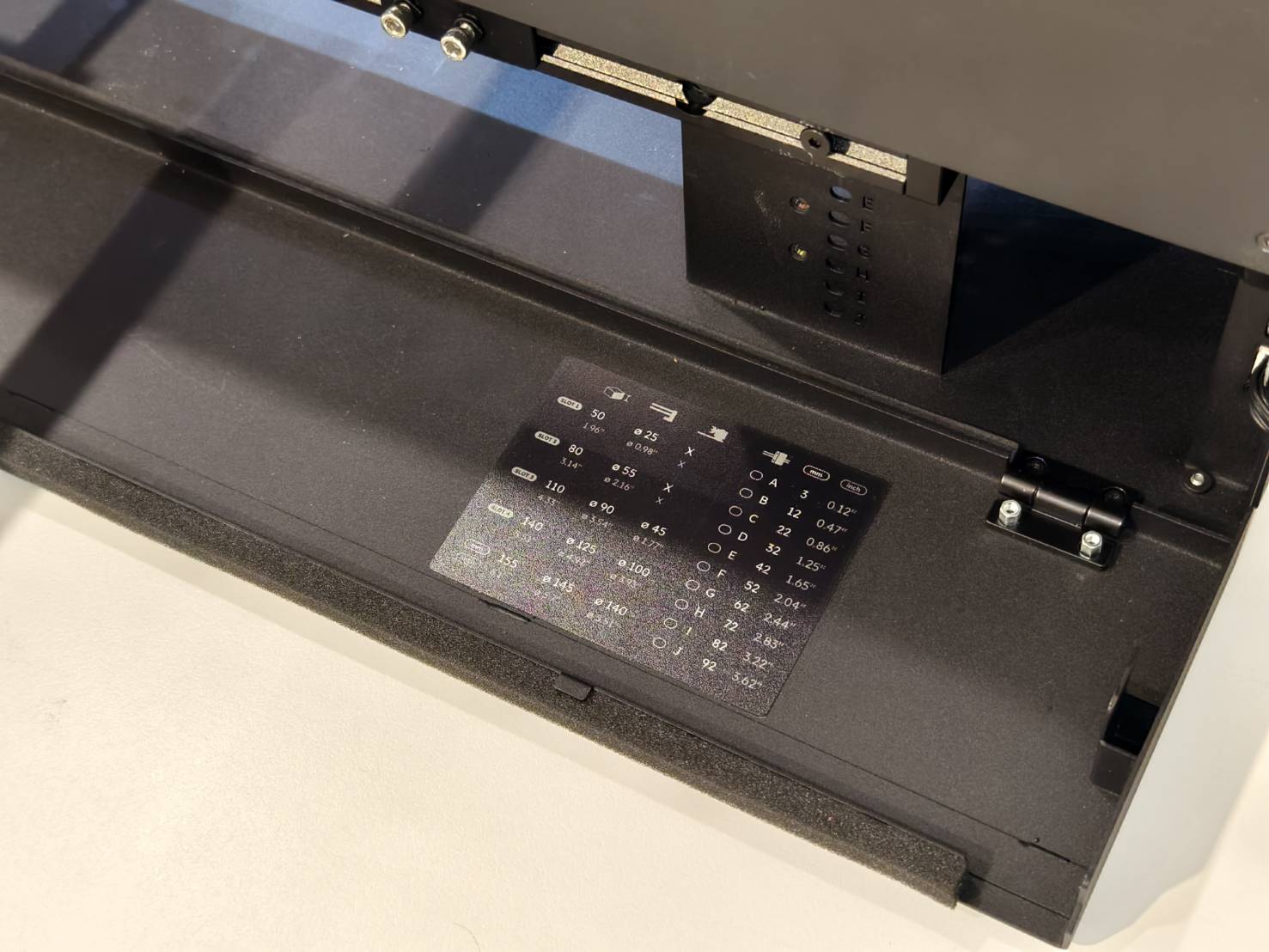

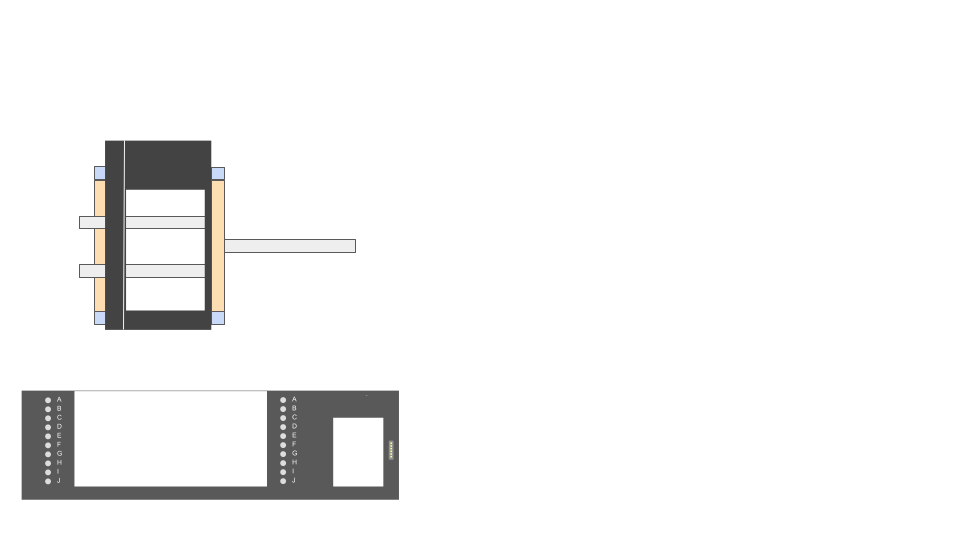

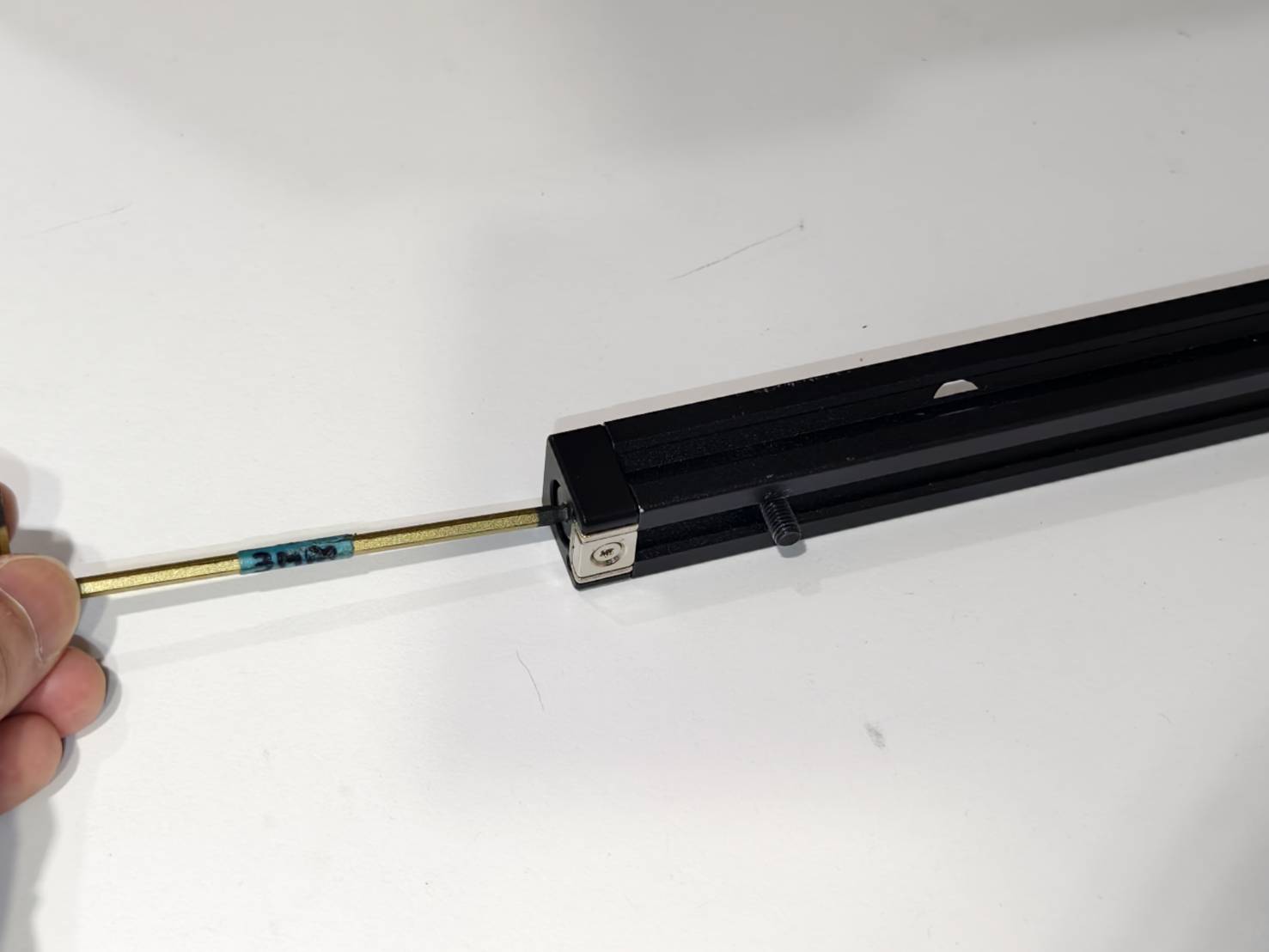

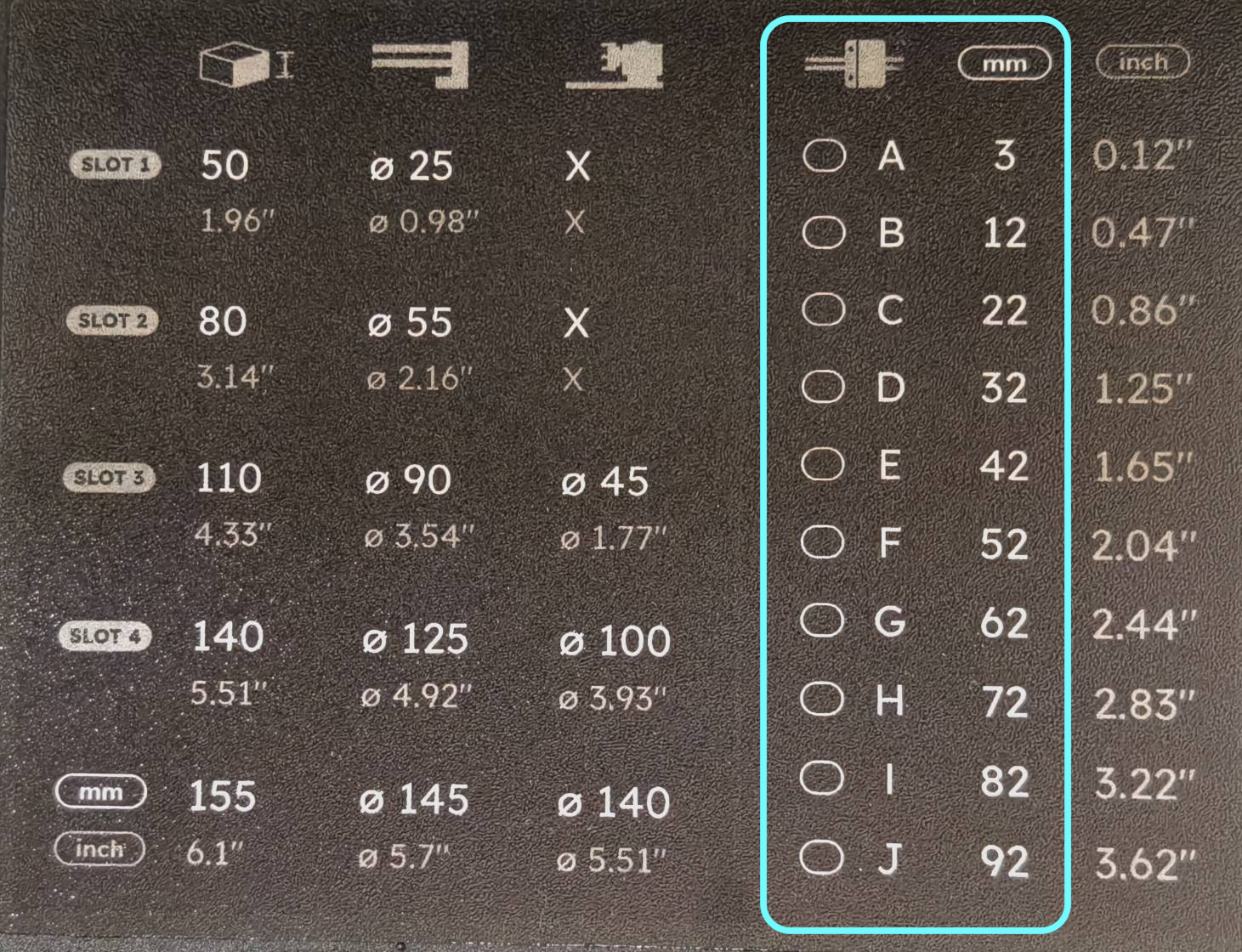

Mesureu el gruix del vostre material i consulteu la taula de la base.
La taula indica quin nivell o capa heu d'utilitzar segons el gruix del vostre material.
| # | Gruix | # | Gruix |
| A | 3mm (Mín.) - 12mm | F | 52mm - 62mm |
| B | 12mm - 22mm | G | 62mm - 72mm |
| C | 22mm - 32mm | H | 72mm - 82mm |
| D | 32mm - 42mm | I | 82mm - 92mm |
| E | 42mm - 52mm | J | 92mm (Màx.) |

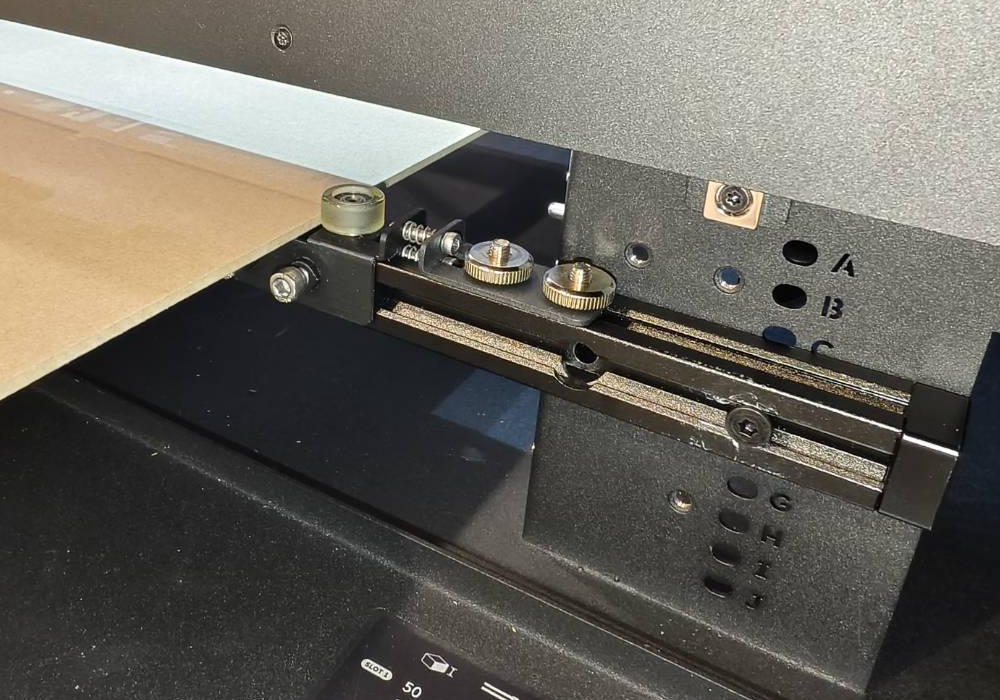

Col·loqueu l'elevador segons el gruix del vostre material.

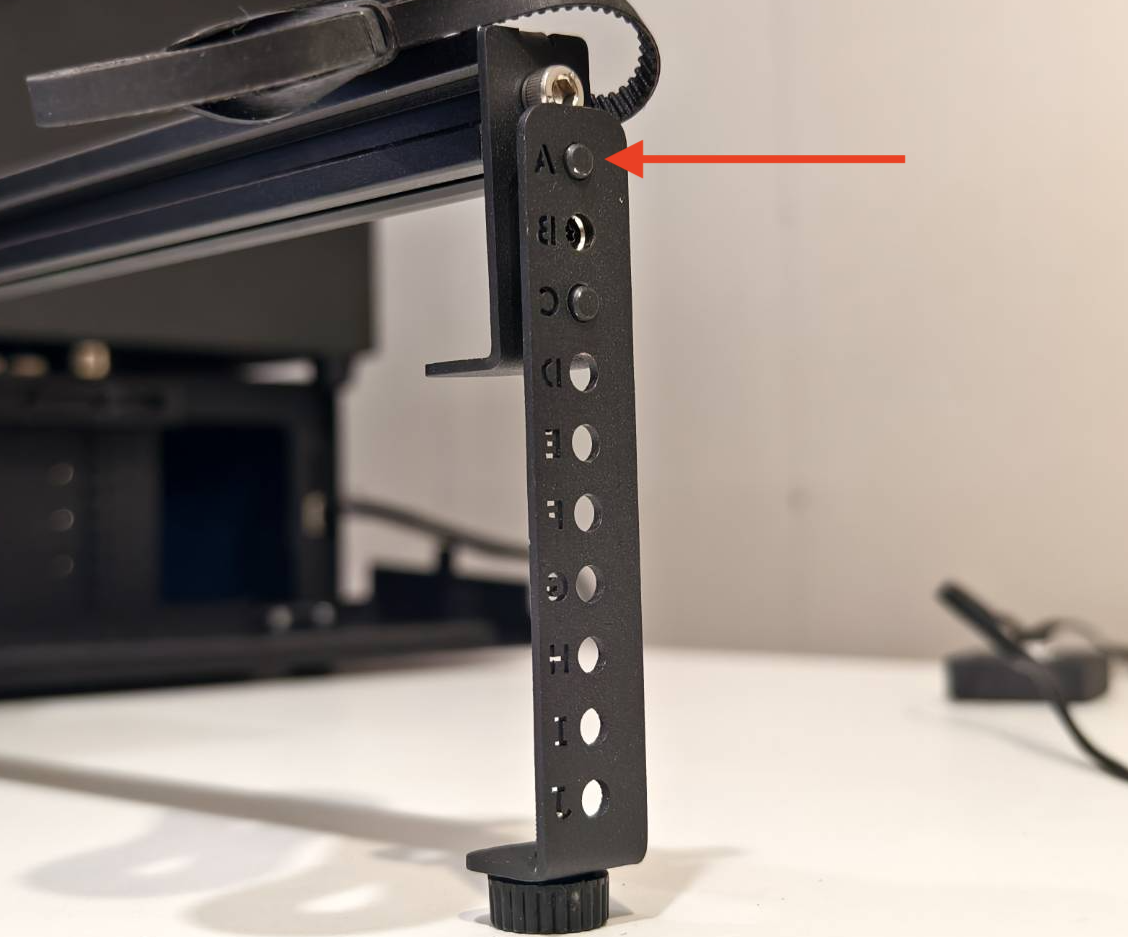

En el meu exemple, el gruix del meu material és de 3 mm. Per tant, la posició serà "A" fent referència a l'eix superior de l'elevador.
Pas 8

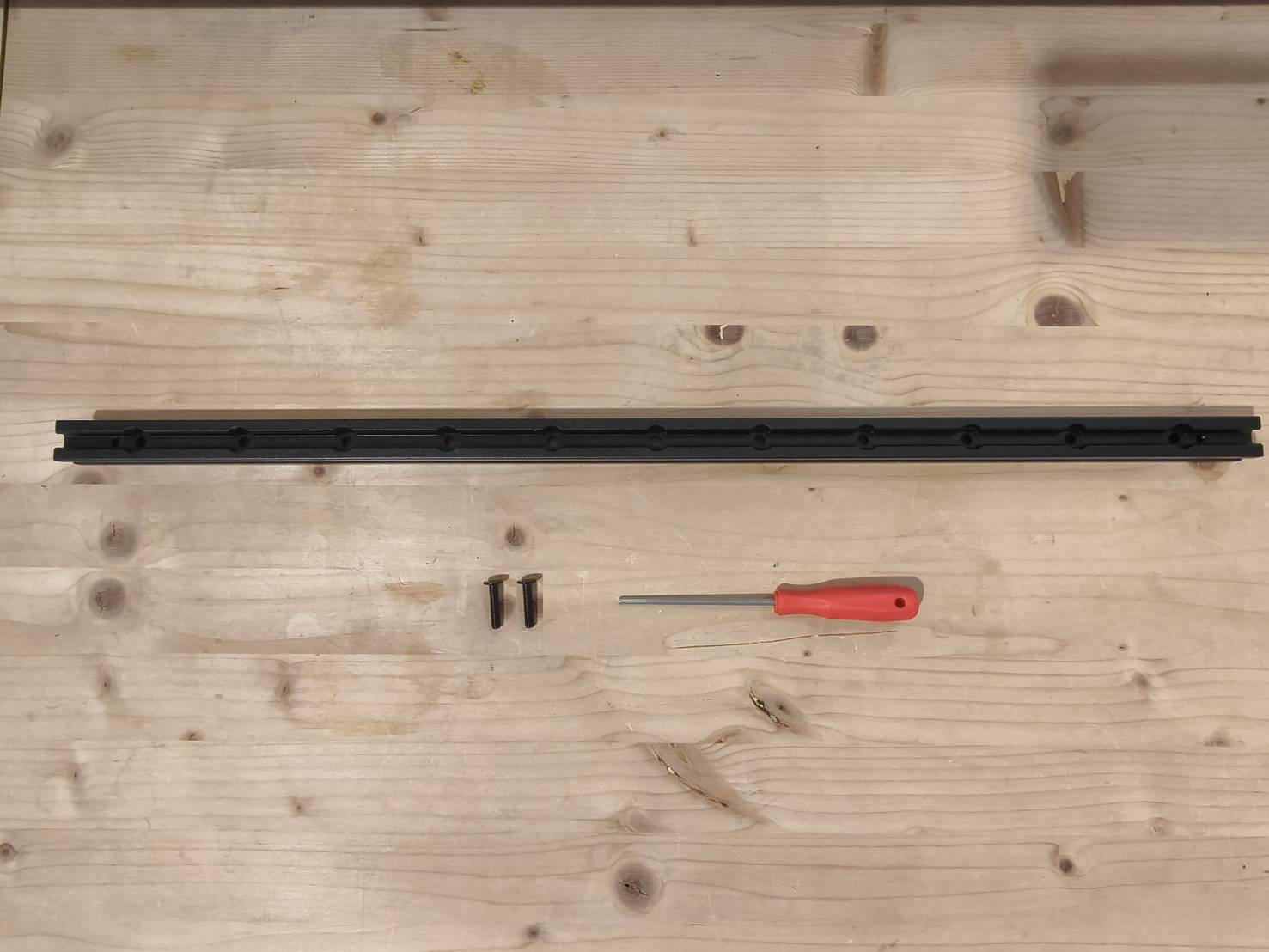

Prepareu 1 biga de fixació del carril i 2 cargols llargs (M5x22).
Cargoleu els cargols als costats de la biga.
Pas 9

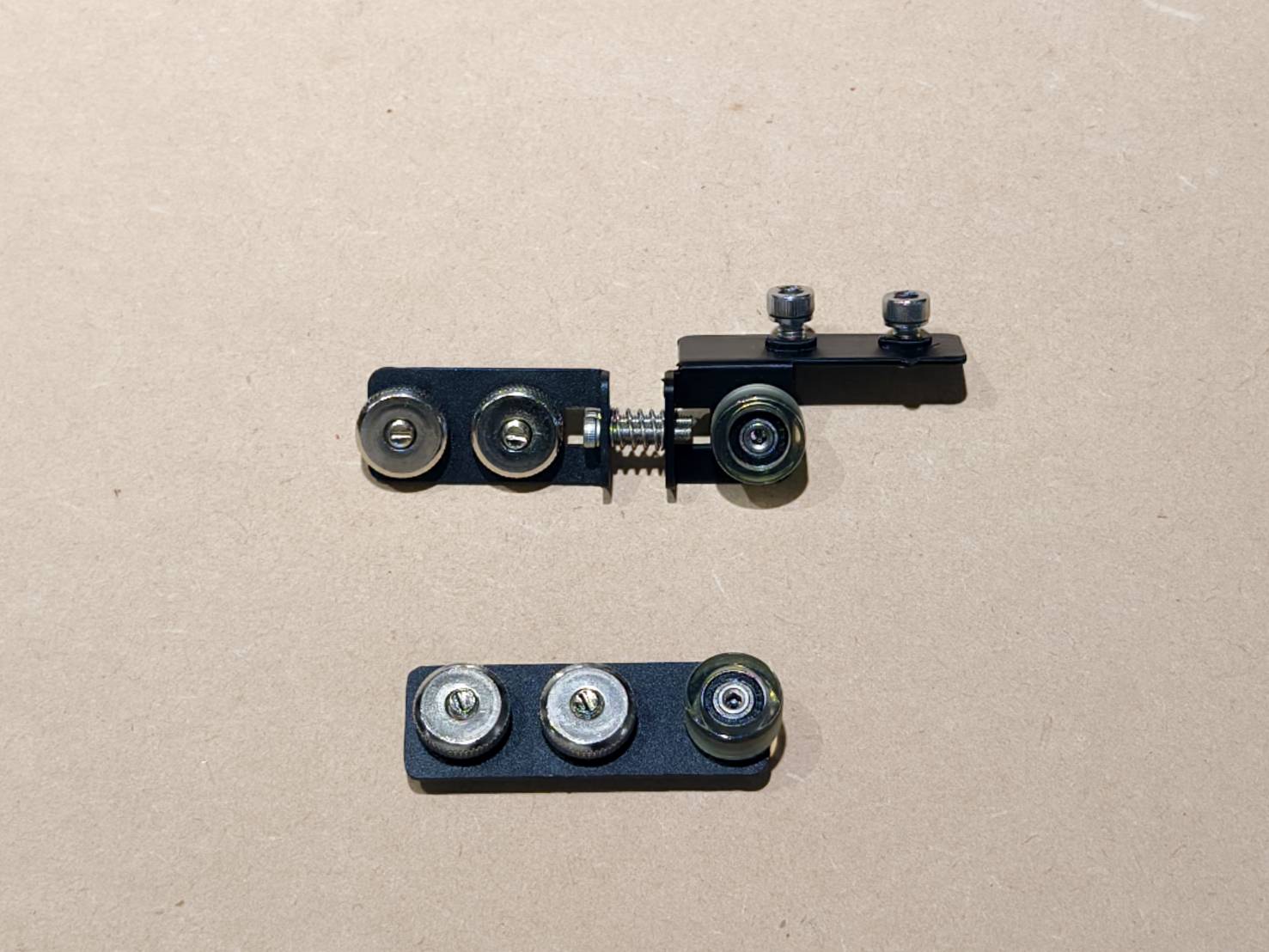

Prepareu 2 imants de carril, 2 cargols curts (M5x6) i el conjunt de rodets.
Instal·leu els imants a l'extrem de la biga.

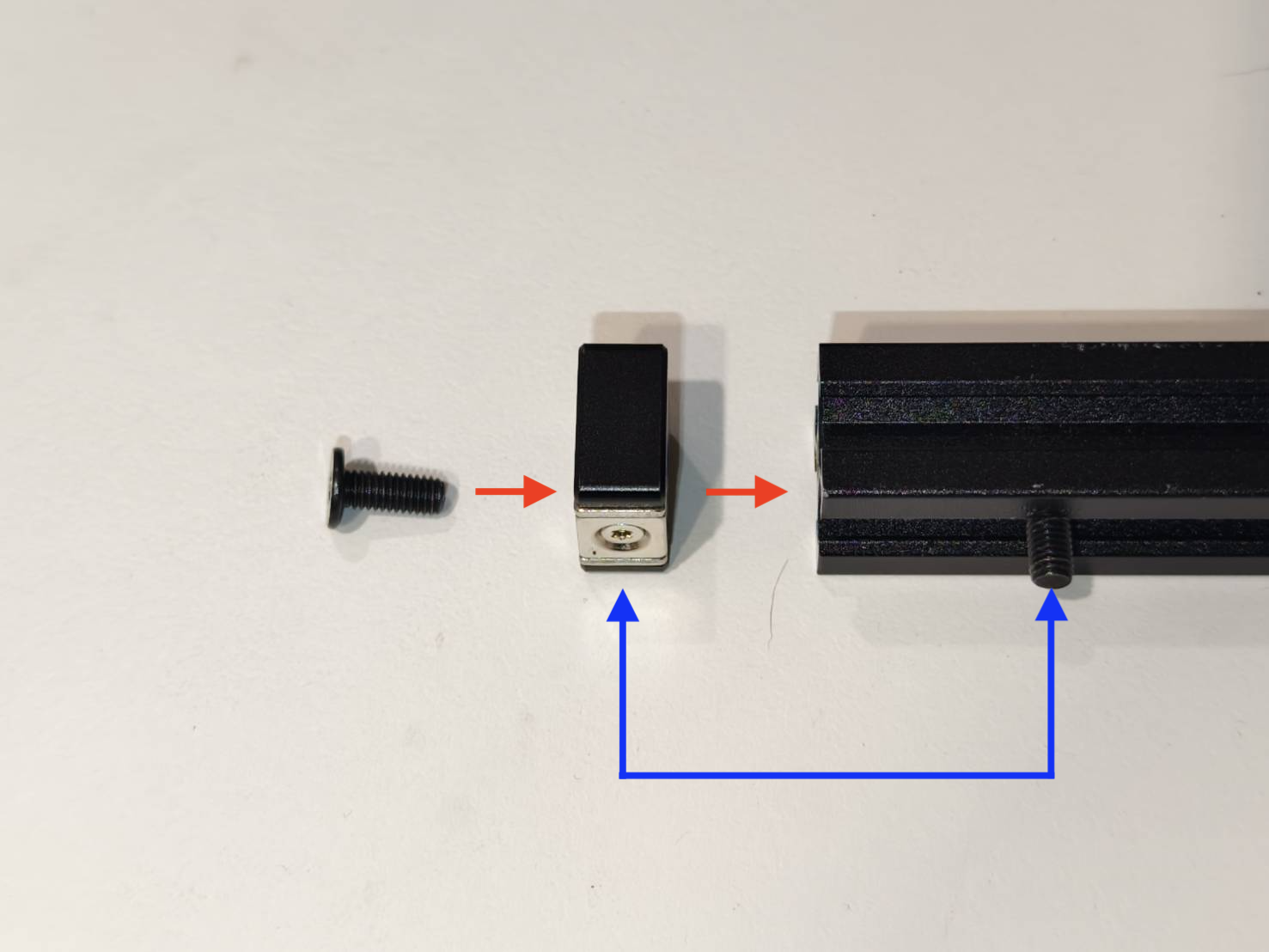

Assegureu-vos que el costat platejat de l'imant coincideixi amb la rosca del cargol.
Instal·leu el conjunt de rodets a la biga.
Pas 10

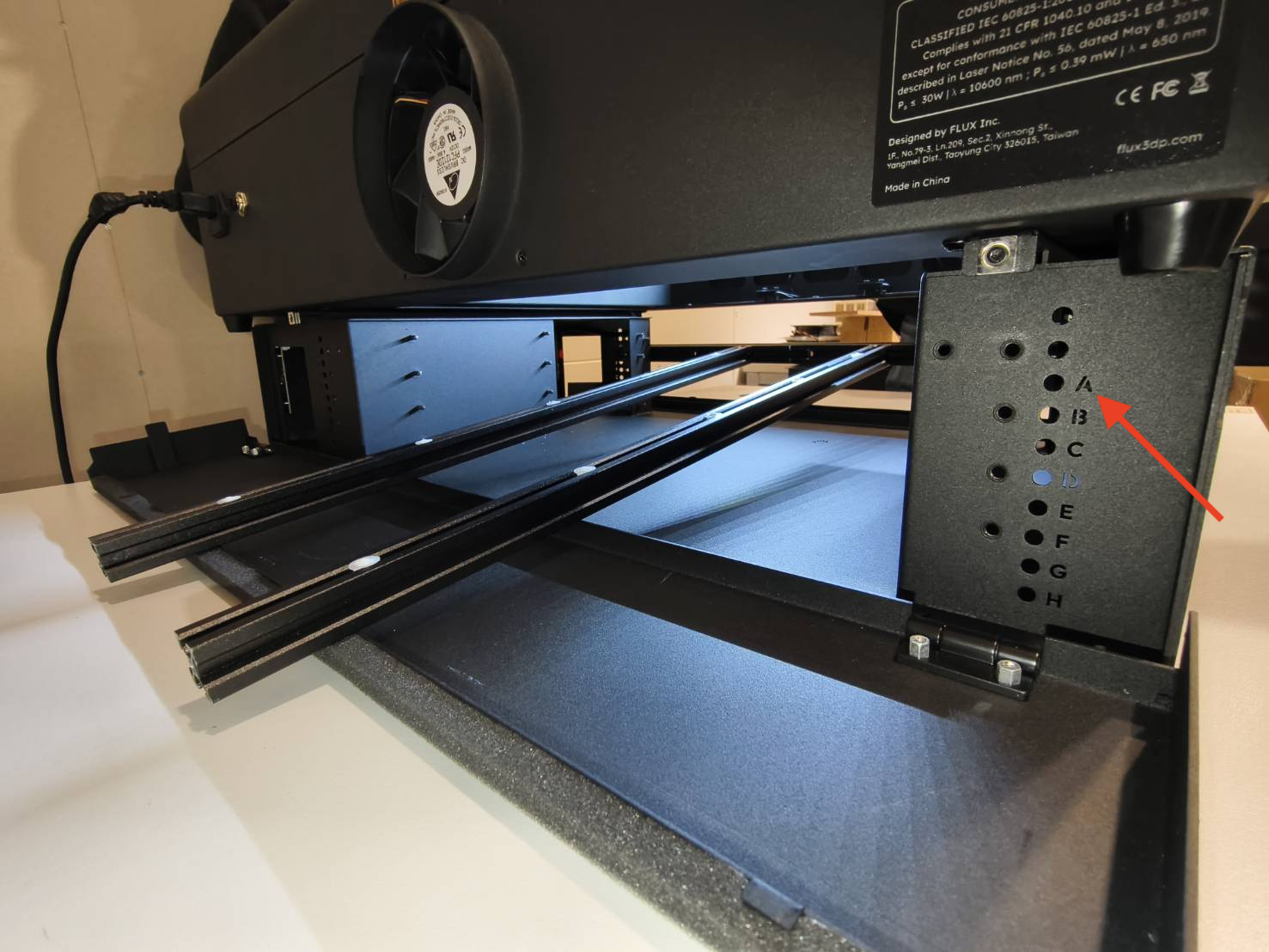

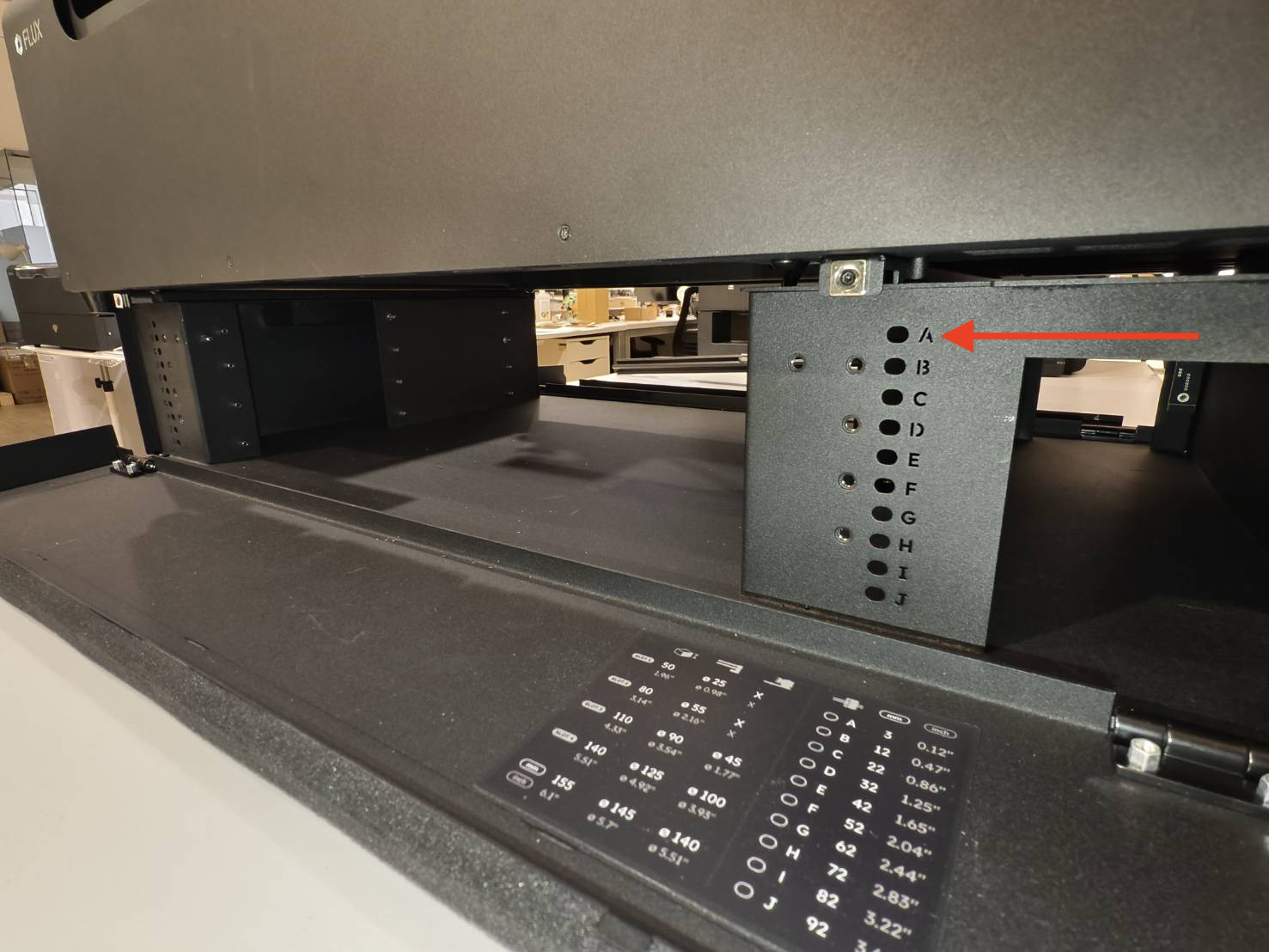

Obriu la tapa frontal de la base per instal·lar la biga a la base frontal.

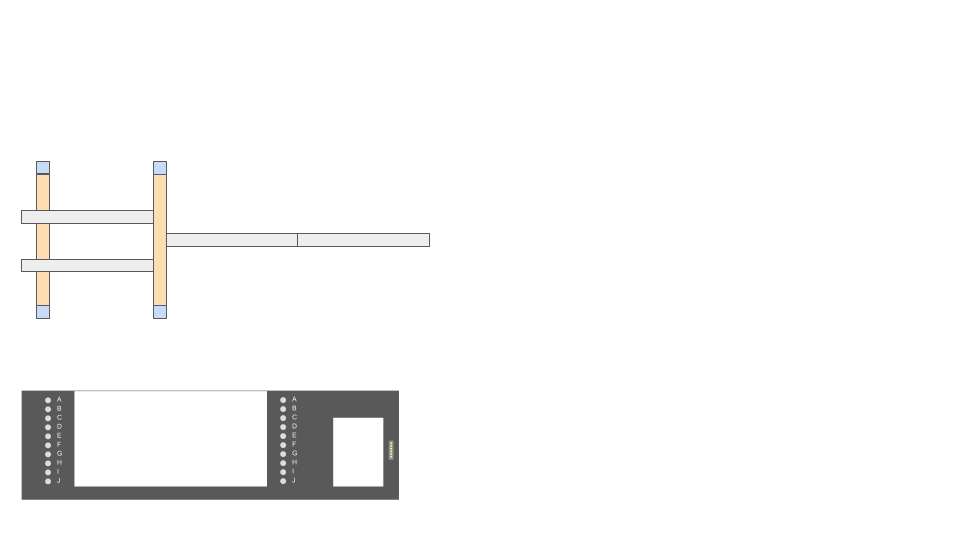

Comproveu la posició de l'elevador a Pas 7. La mateixa posició s'aplicarà a la biga de fixació.
En el meu exemple, la posició és "A" referint-se a l'eix superior; per tant, la biga també s'instal·larà a "A" al costat de la base.
En el meu exemple, el gruix del material és de 3 mm, i la posició és "A", referint-se a l'eix superior de l'elevador. Per tant, la biga també s'instal·larà a "A" al costat de la base.
Pas 11

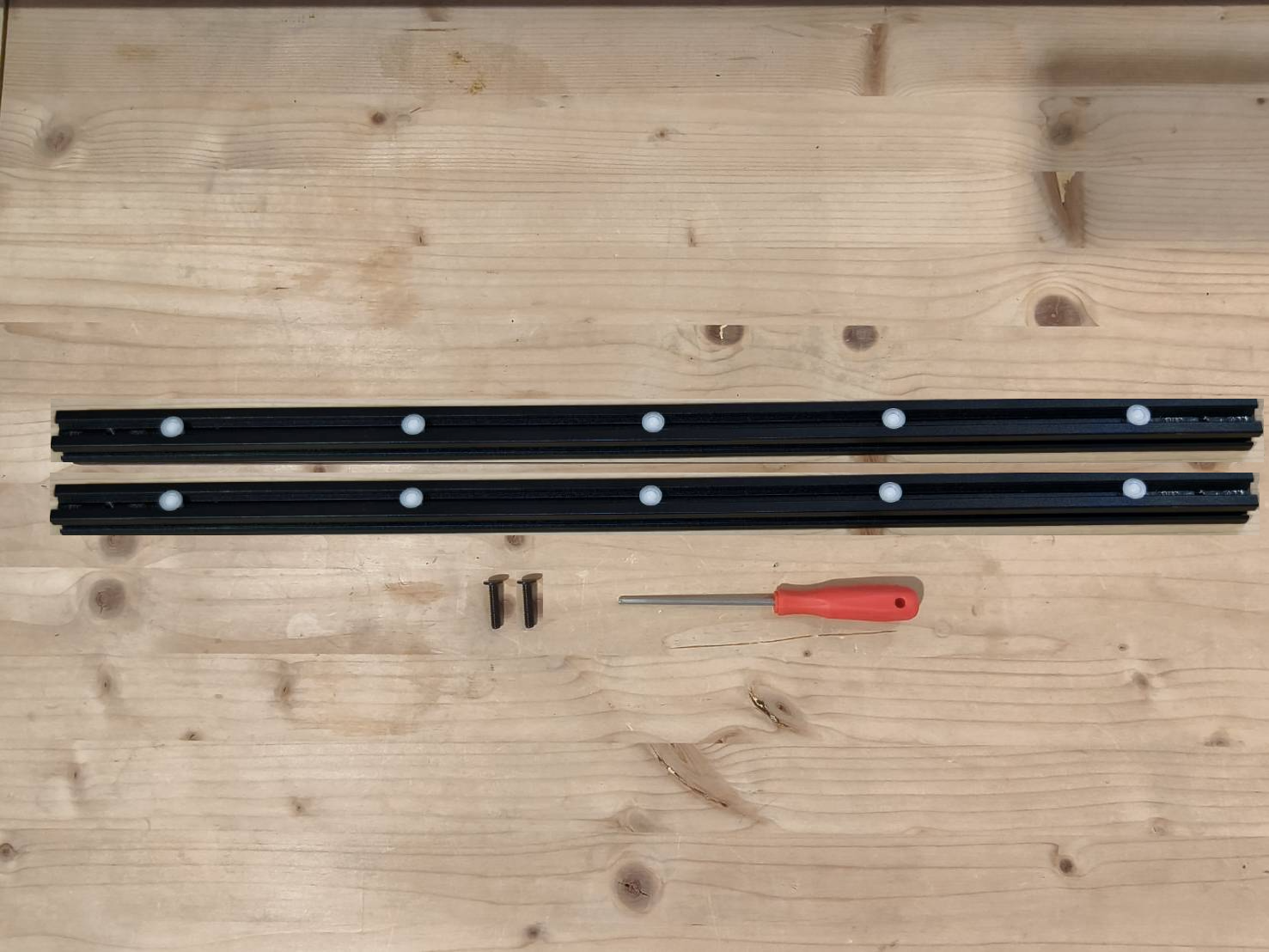

Prepareu dues guies i dos cargols mitjans (M5x12).
Instal·leu les guies dins de la base, fixant-les a la biga de fixació de la part frontal.
(Utilitzeu els dos forats de cargol situats al costat del forat central.)
Assegureu-vos que les rodes blanques estiguin orientades cap amunt.
Pas 12
Prepareu una guia i 2 cargols llargs (M5x22).
Cargoleu els cargols als costats de la biga.
Pas 13

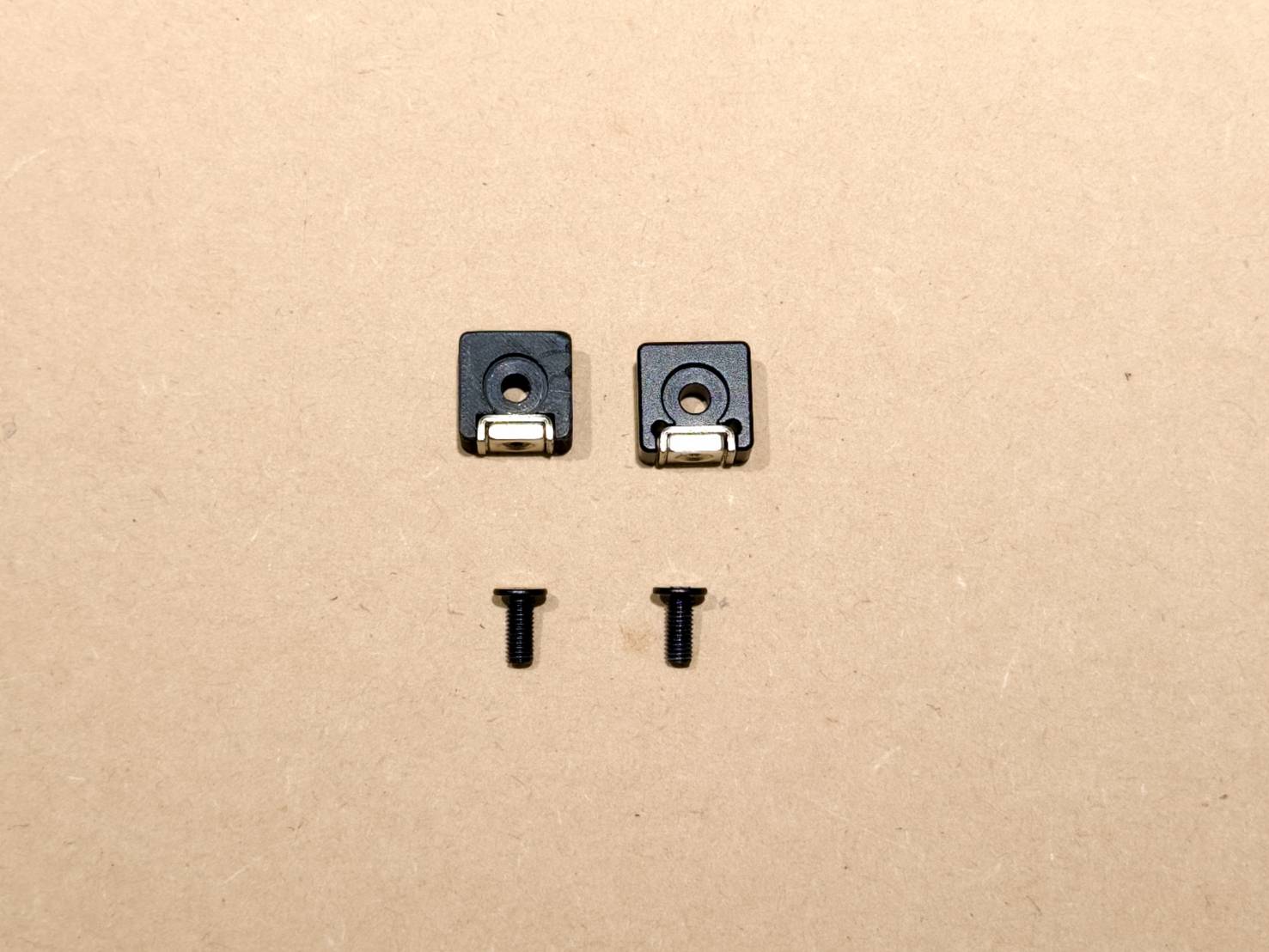

Prepareu 2 imants de carril i 2 cargols curts (M5x6).
Instal·leu els imants a l'extrem del carril.
Assegureu-vos que el costat platejat de l'imant coincideixi amb la rosca del cargol.
Pas 14

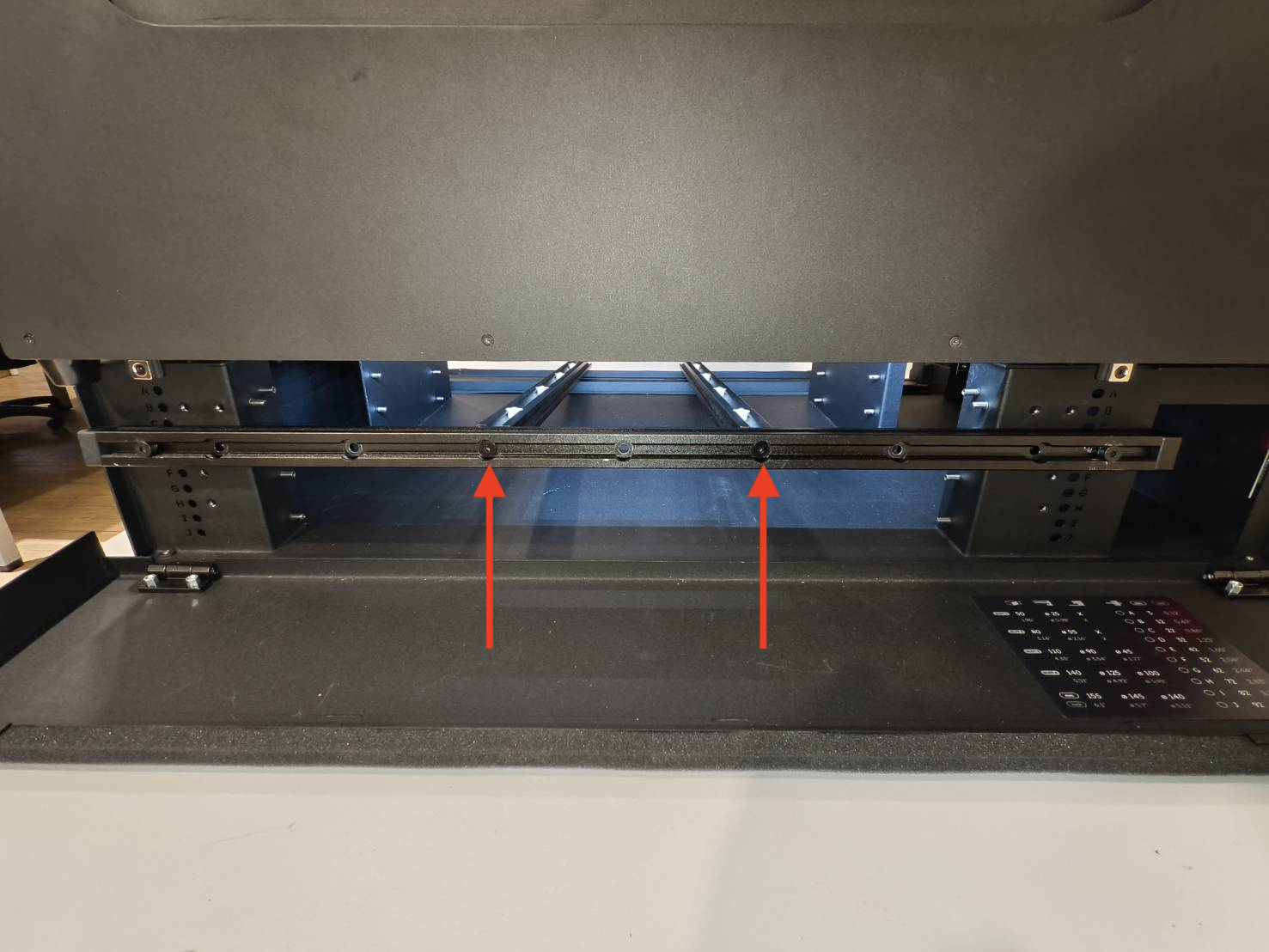

Obriu la tapa posterior de la base per instal·lar el carril a la base posterior.
Comproveu la posició de l'elevador a Pas 7. La mateixa posició s'aplicarà a la biga de fixació.
En el meu exemple, el gruix del material és de 3 mm, i la posició és "A", referint-se a l'eix superior de l'elevador. Per tant, la biga també s'instal·larà a "A" al costat de la base.
Pas 15

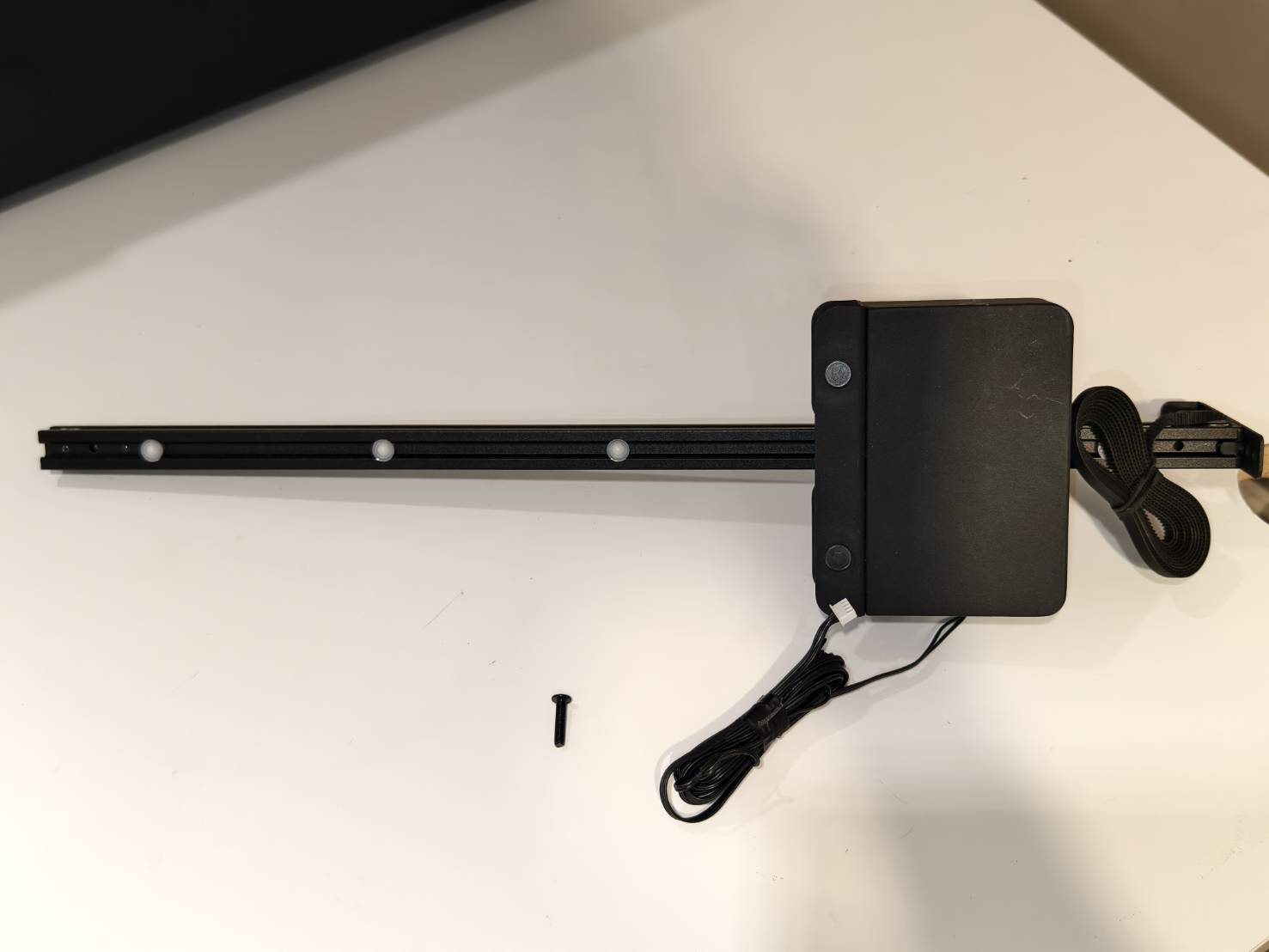

Prepareu el conjunt de l'alimentador i un cargol llarg (M5x22).
Instal·leu el conjunt de l'alimentador a la barra de fixació frontal utilitzant el forat central del cargol.
Pas 16

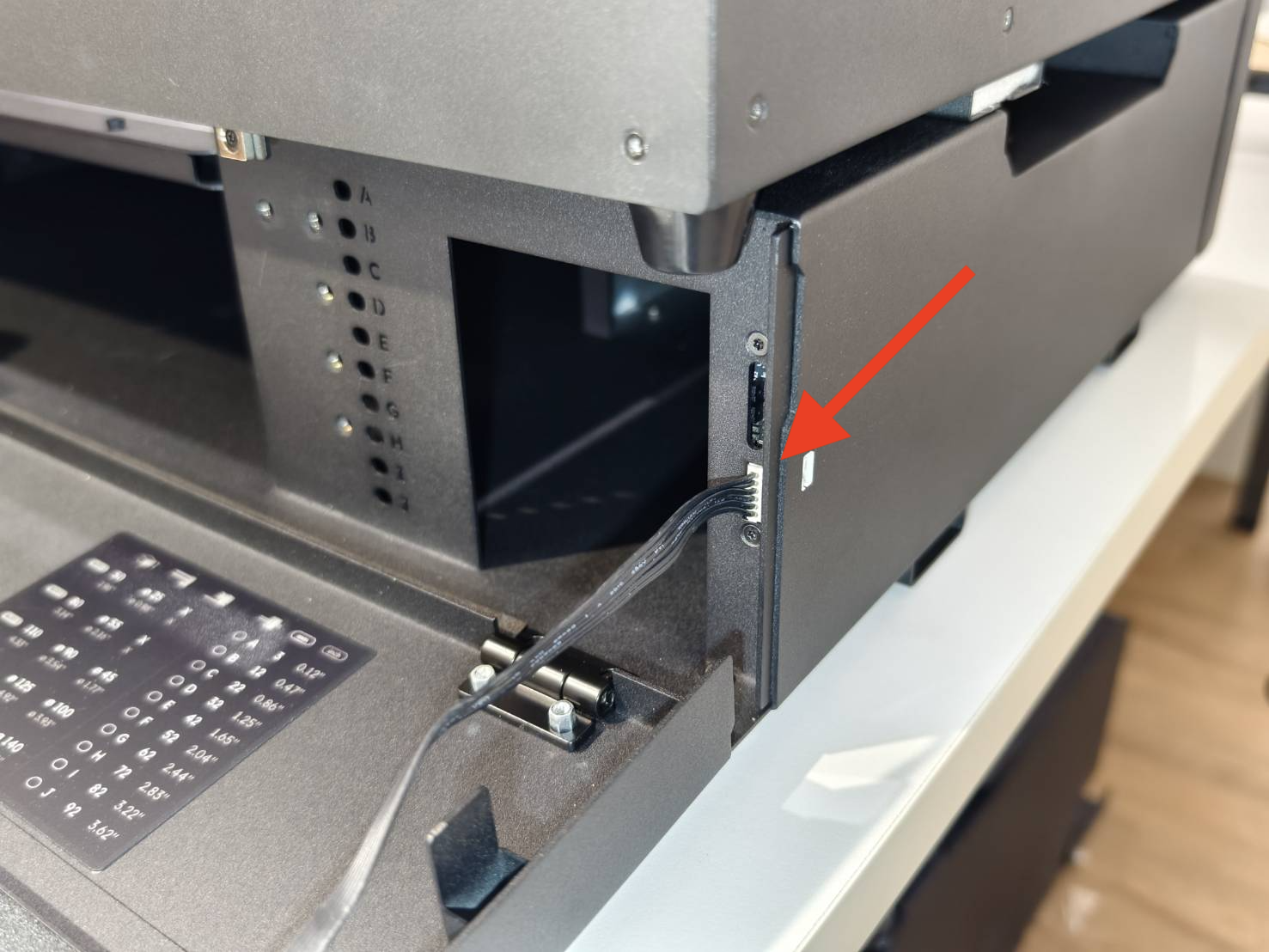

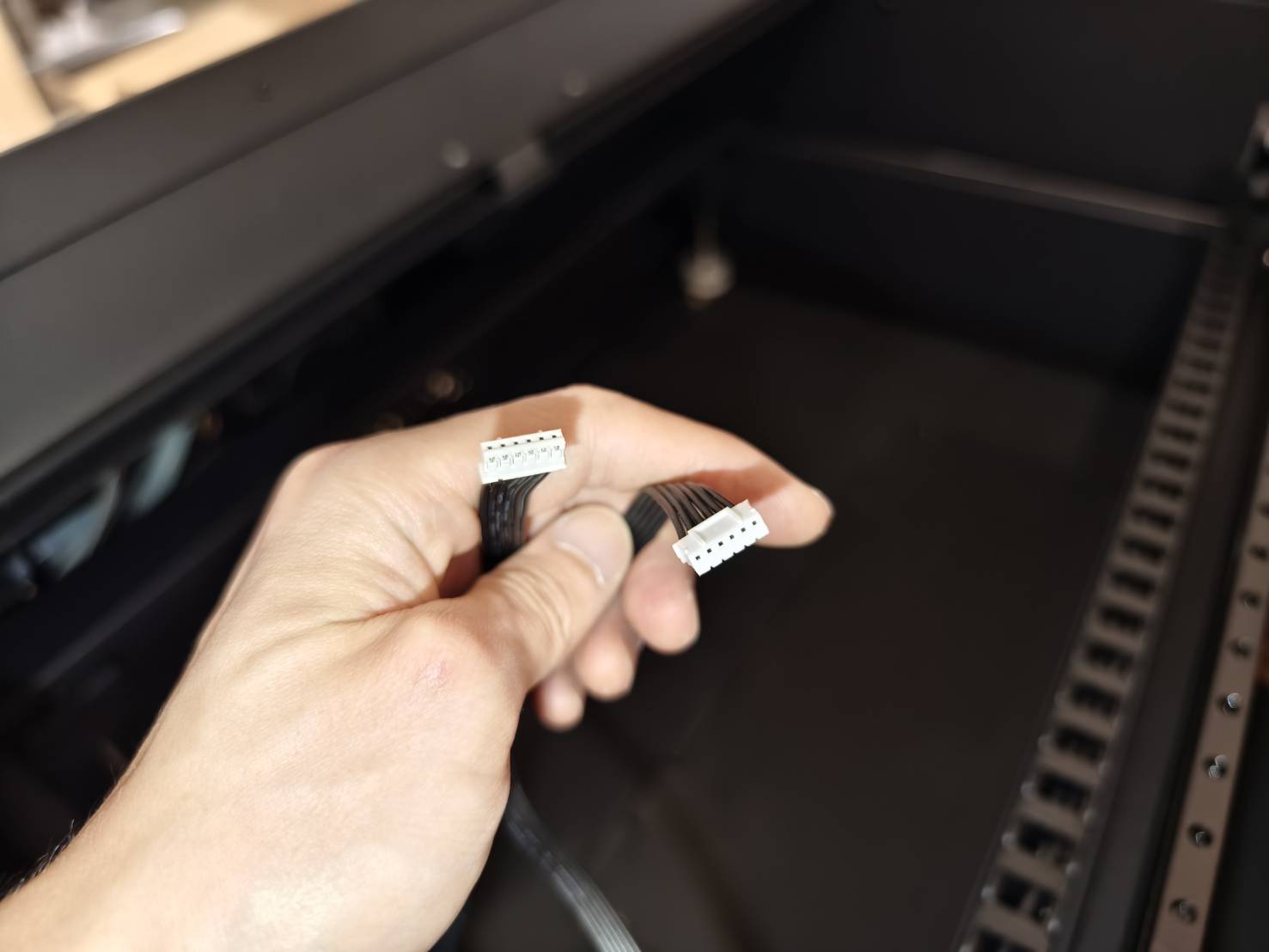

Prepareu el cable de connexió i connecteu-lo a la presa de la base d'extensió situada a la part frontal dreta.

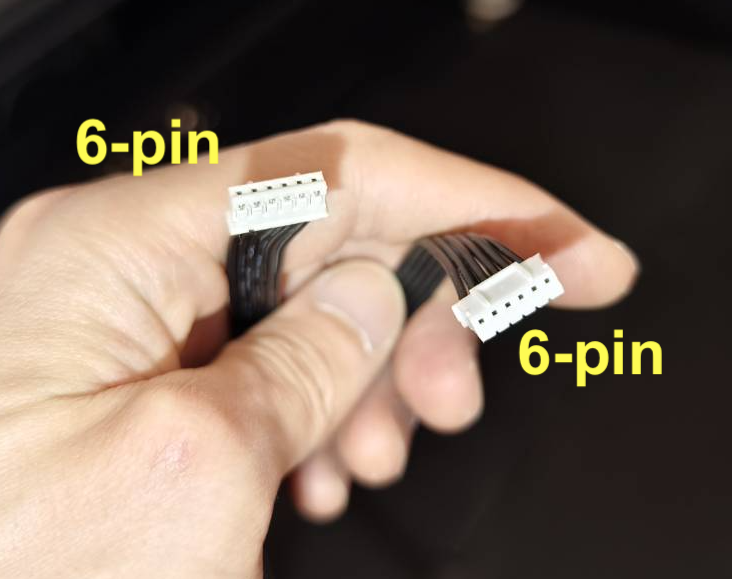

(El cable és un cable de 6 pins a 6 pins. Si no trobeu el cable amb l'etiqueta beamo II,
utilitzeu el cable del Beambox II. És el mateix cable de 6 pins a 6 pins.)
Pas 16

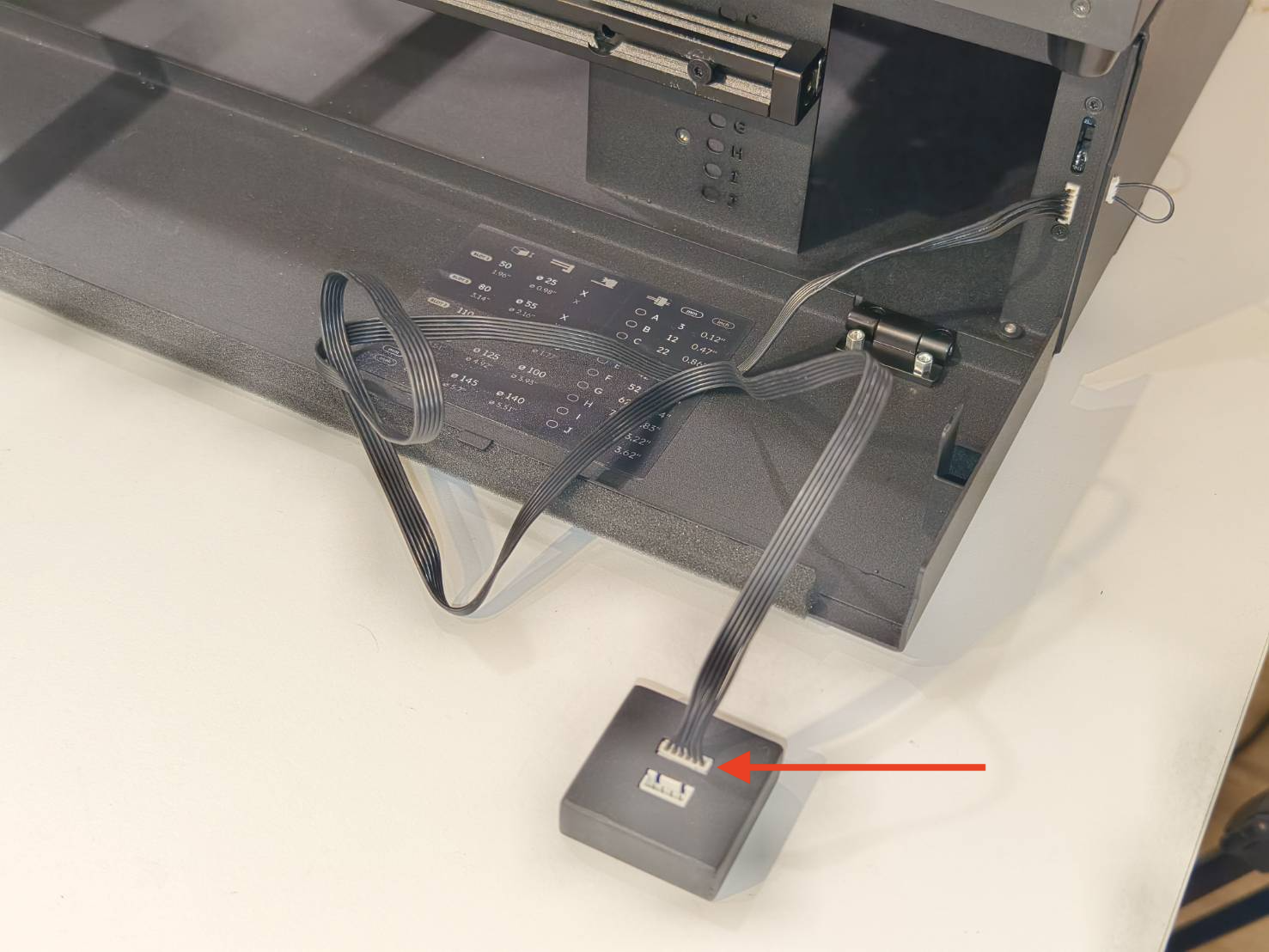

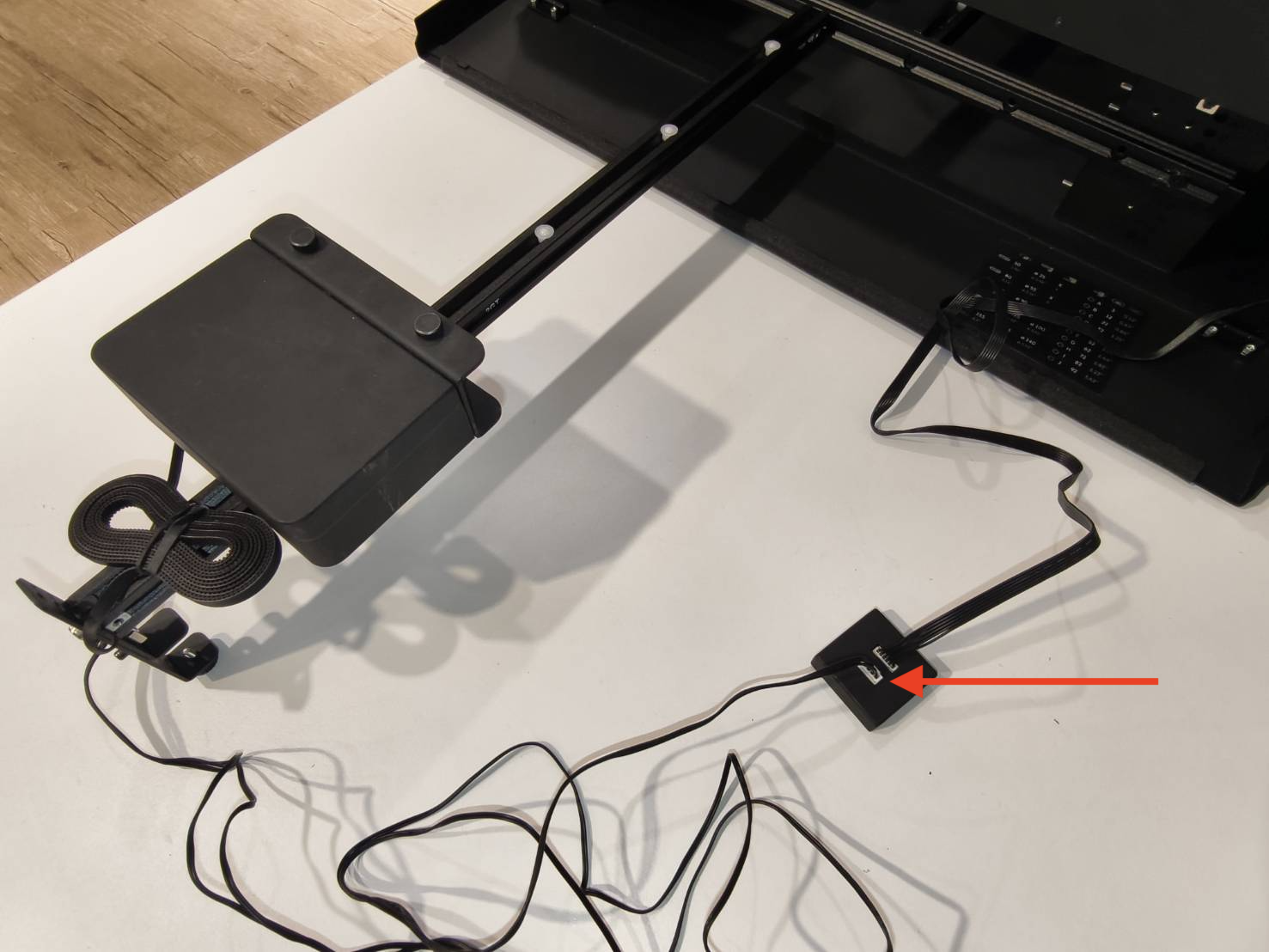

Prepareu l'adaptador i connecteu el cable del pas anterior a l'adaptador.
Pas 17

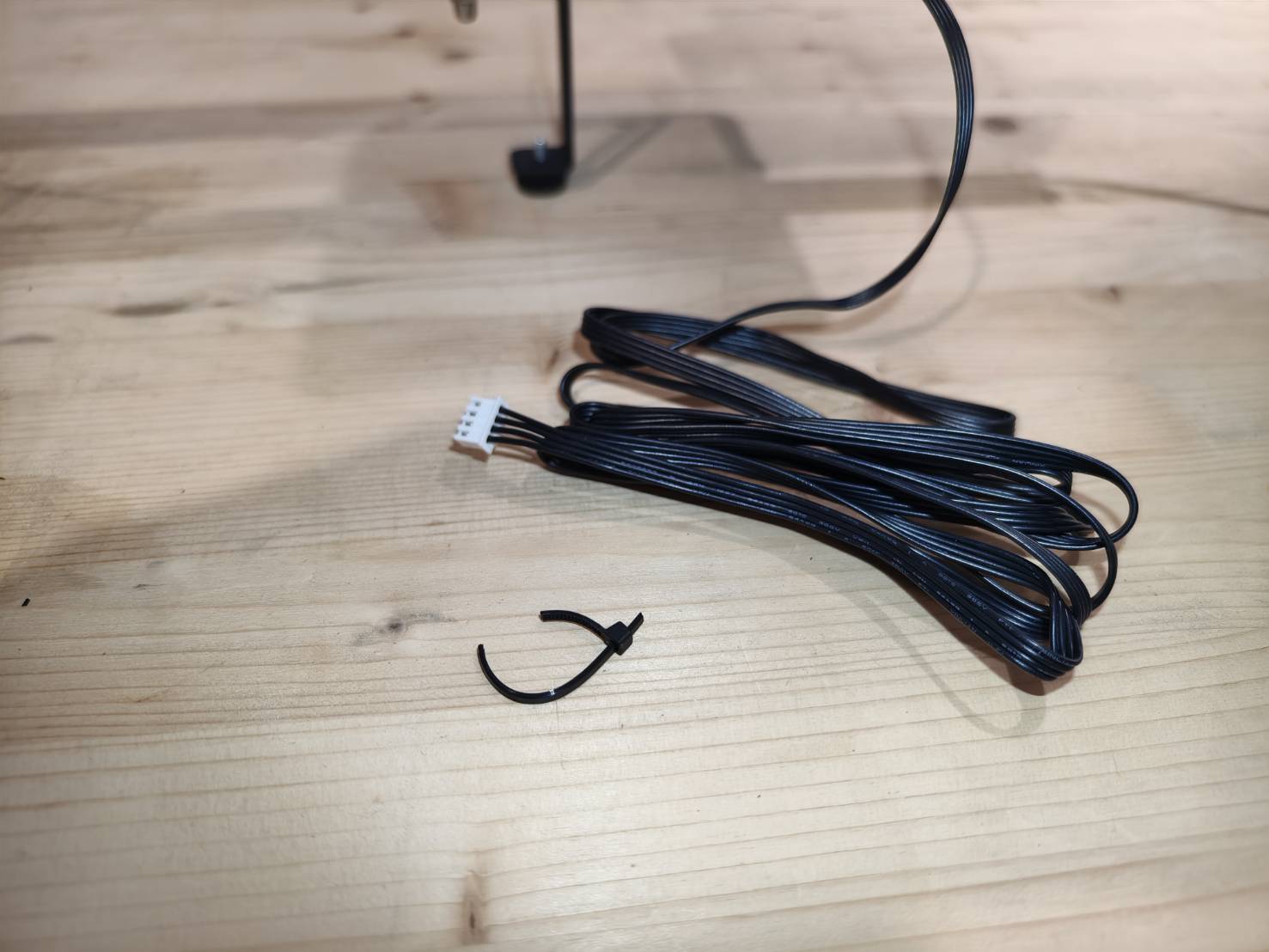

Si hi ha una brida al cable de connexió de l'alimentador, talleu-la.
Connecteu el cable de l'alimentador a l'adaptador.
Pas 18

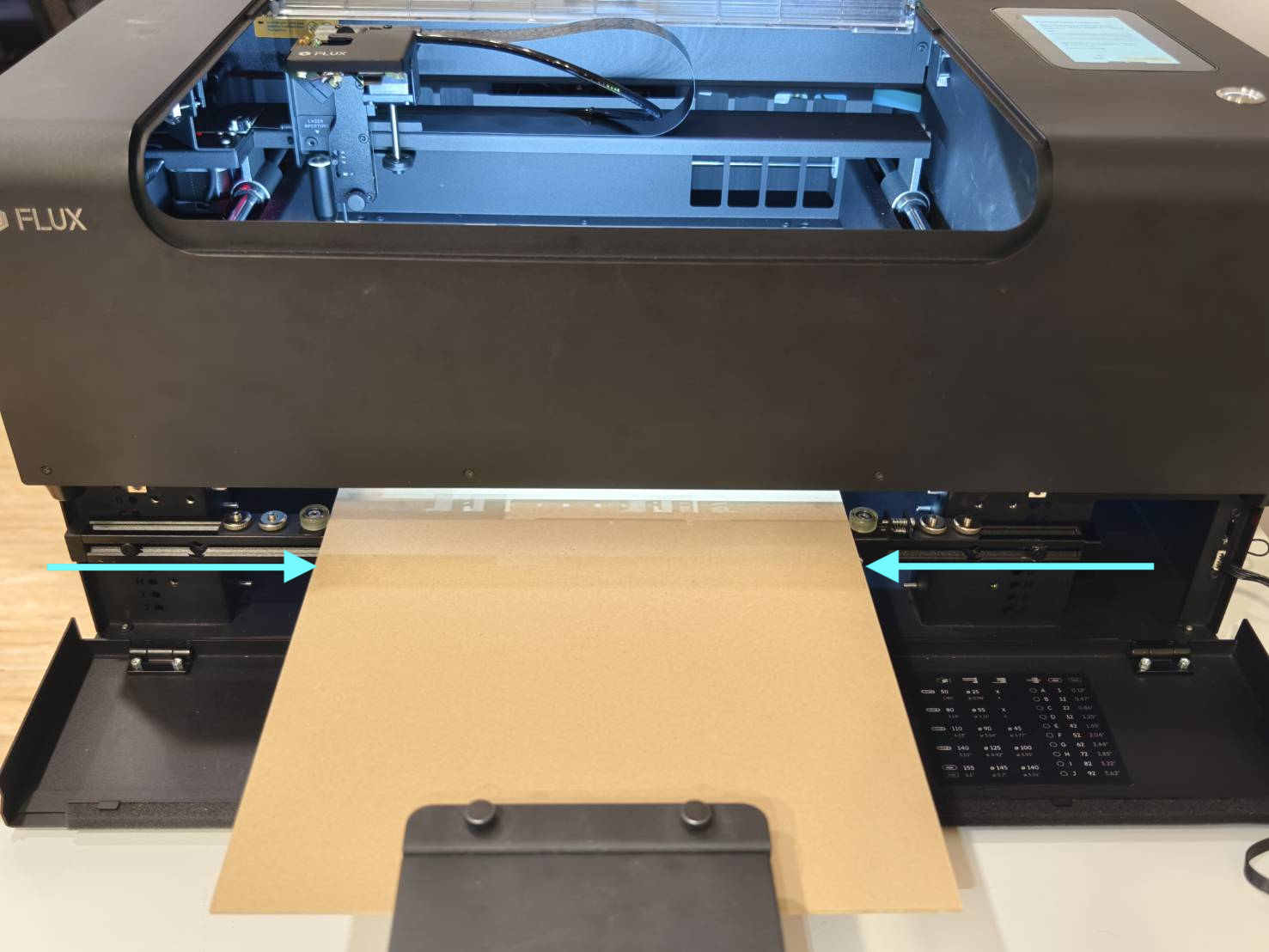

Col·loqueu el material, assegureu-vos que estigui anivellat contra l'alimentador i, a continuació, estrenyeu els cargols de papallona per fixar el material.
Si el material és massa llarg per encabir-s'hi, traieu el conjunt d'elevadors, el retenidor de la corretja i afegiu un altre carril amb dos connectors de carril. Després, torneu a instal·lar el retenidor de la corretja i el conjunt d'elevadors, consultant Pas 6 & Pas 7.

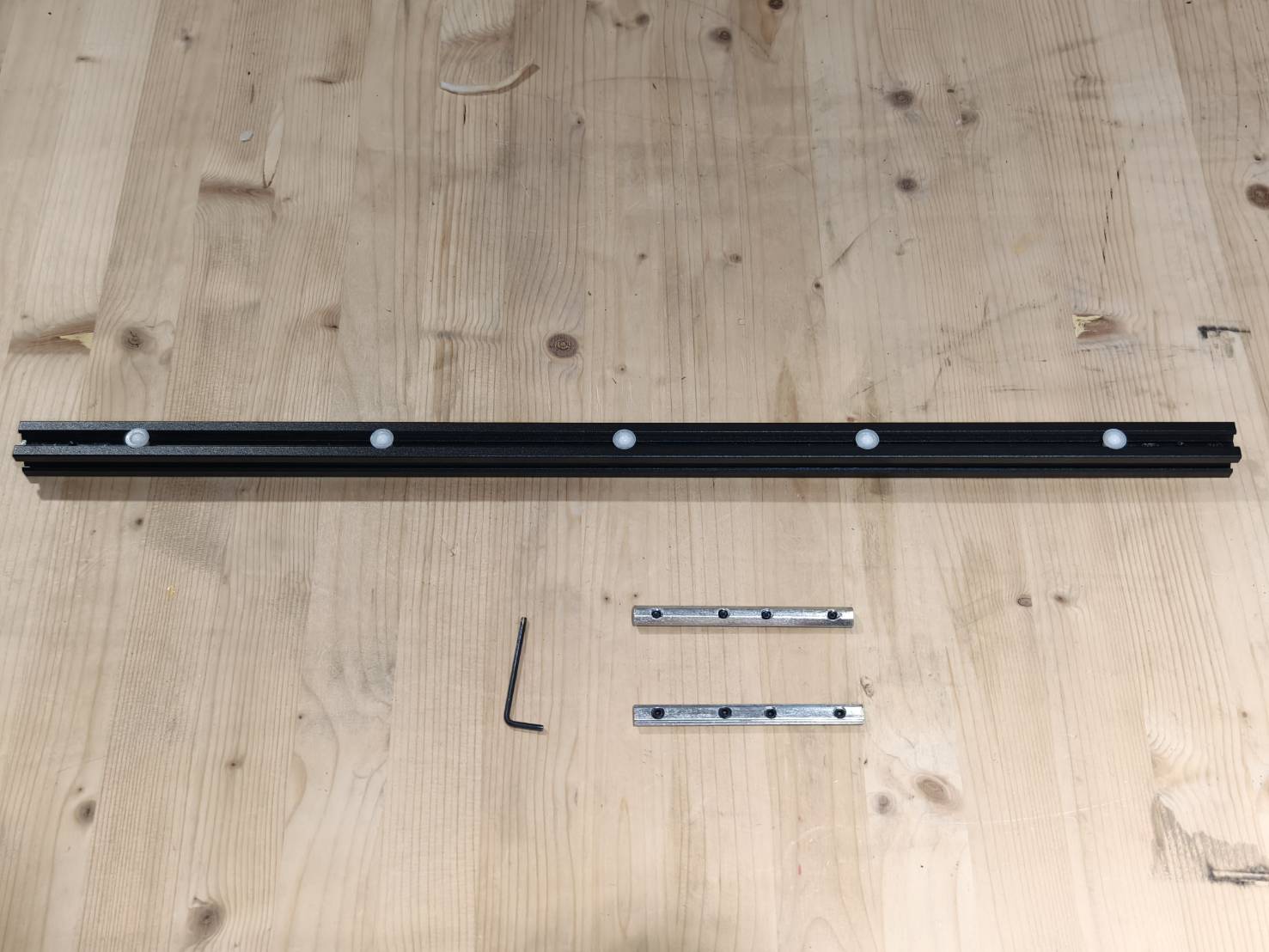

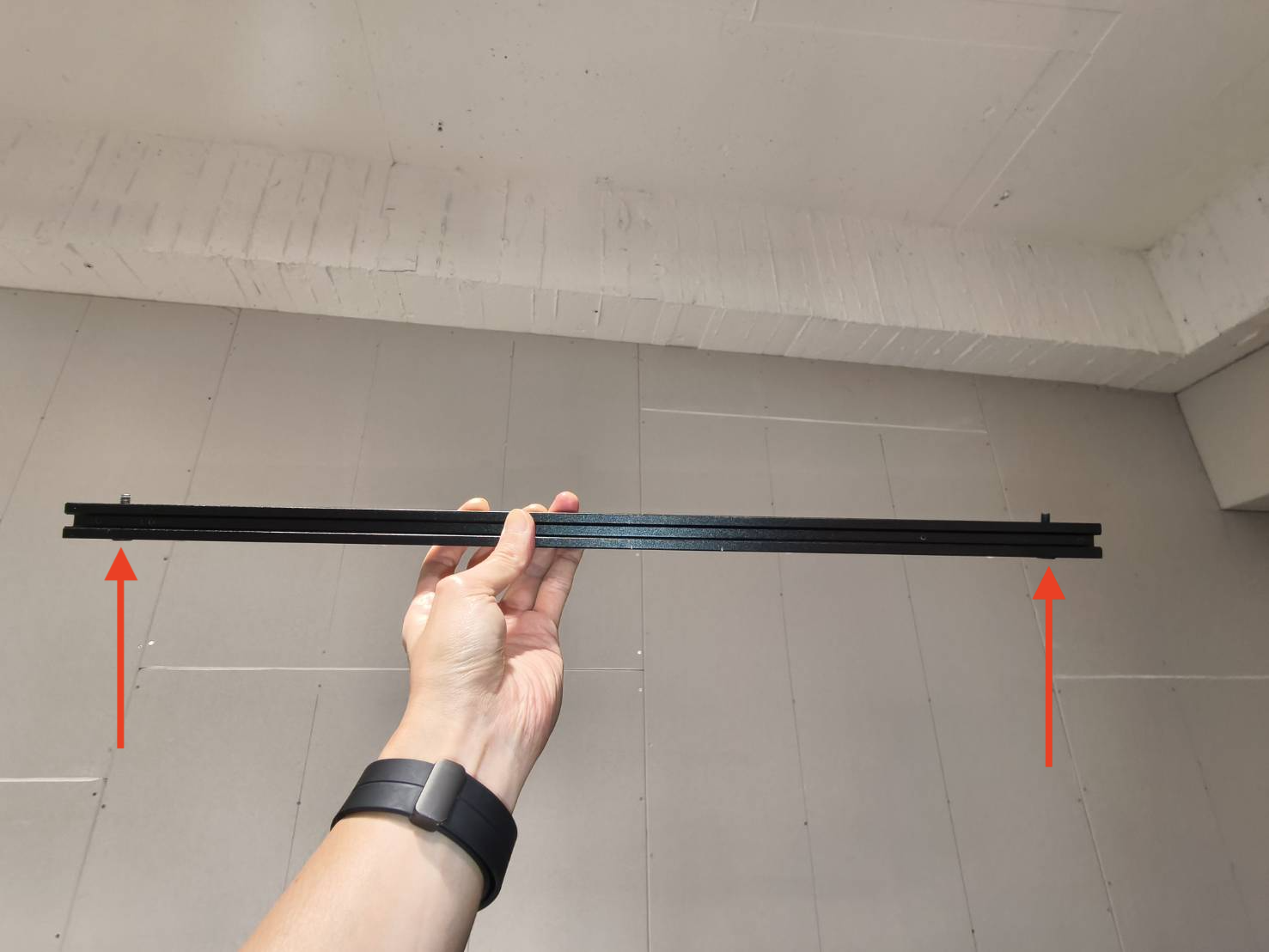

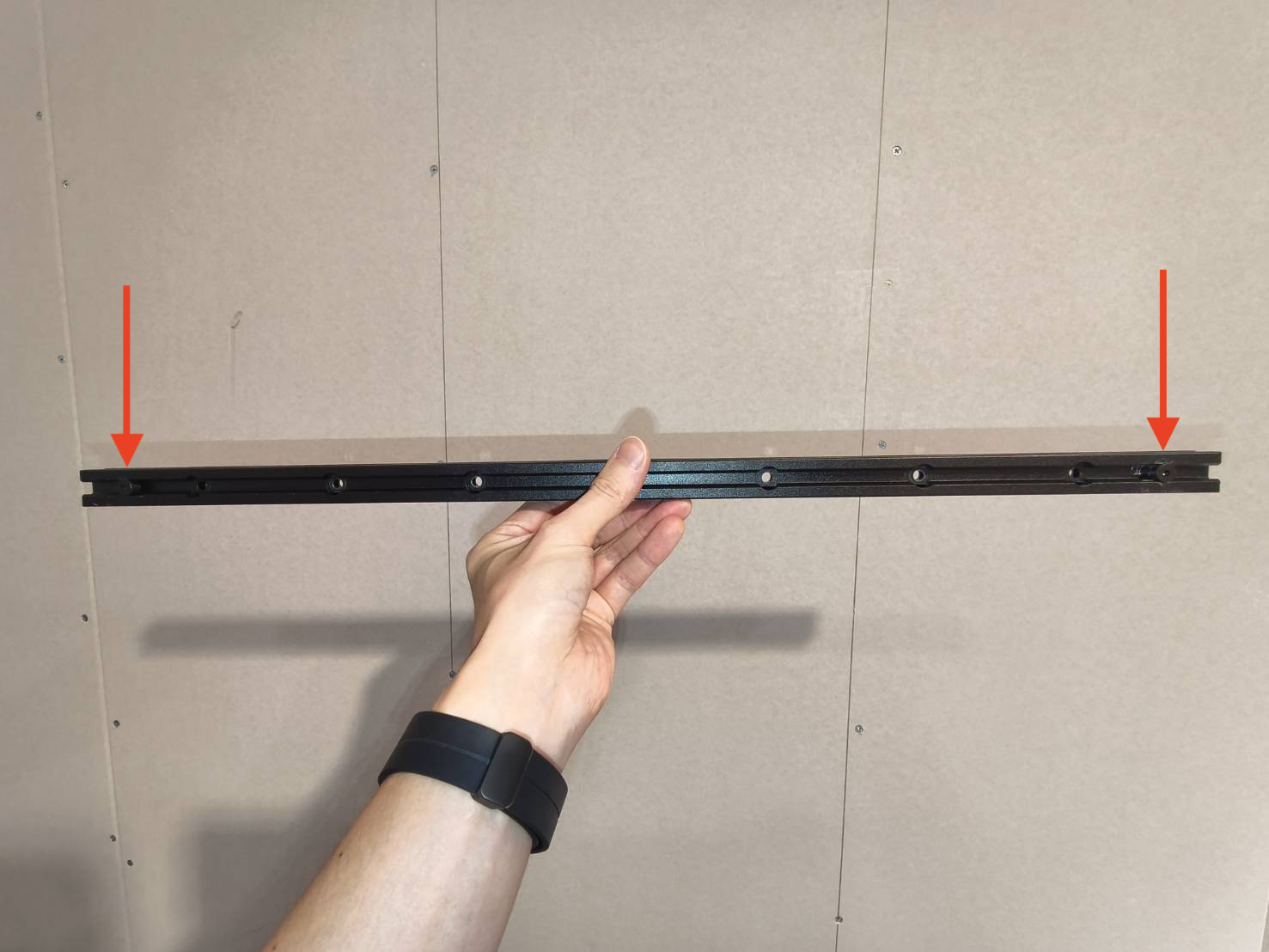

Prepareu dos connectors de carril i un carril d'extensió (amb rodes de bola blanques).

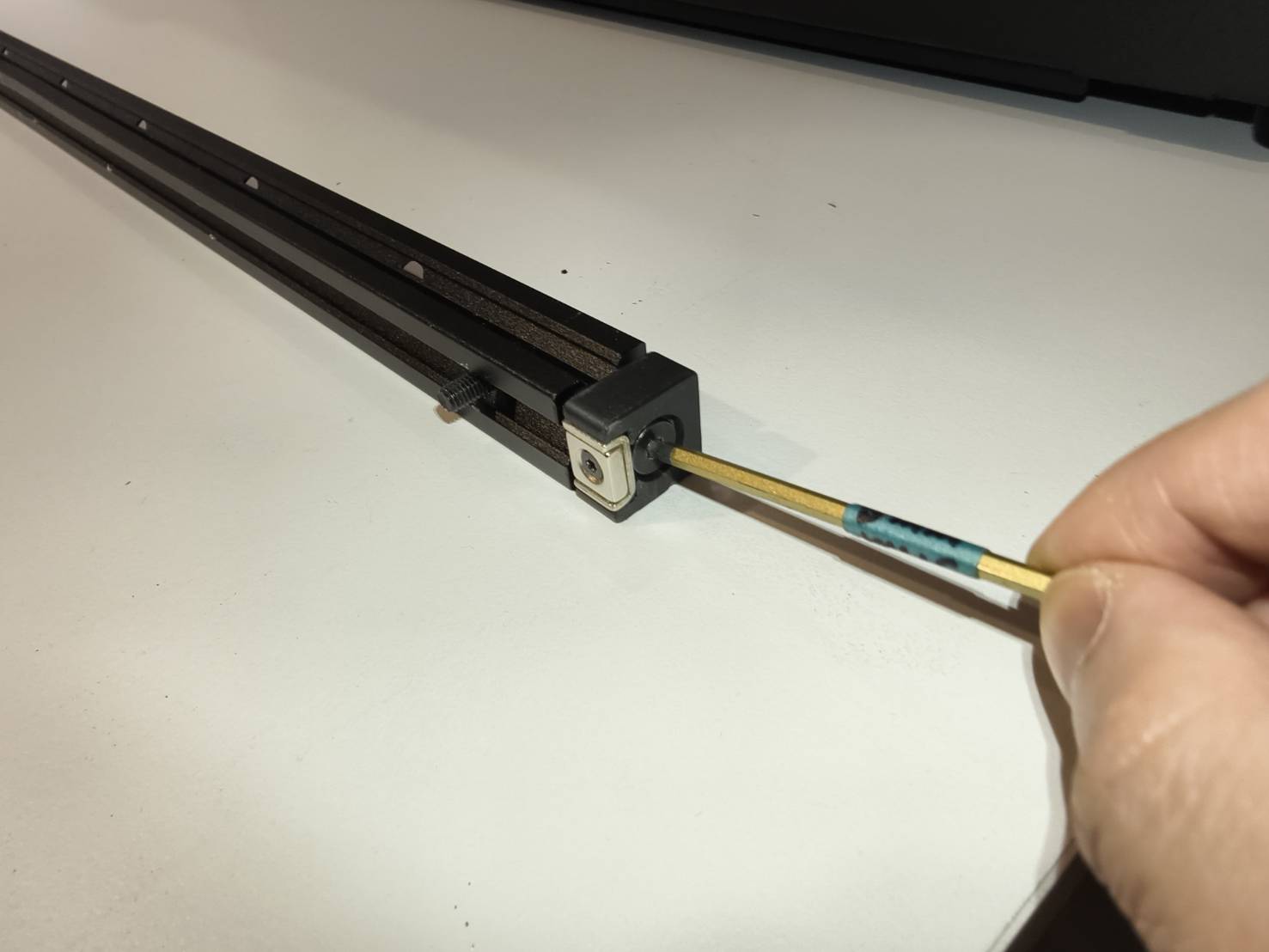

Cada bloc té quatre cargols. Fixeu dos cargols al carril principal i dos al carril d'extensió per aconseguir una subjecció ferma.

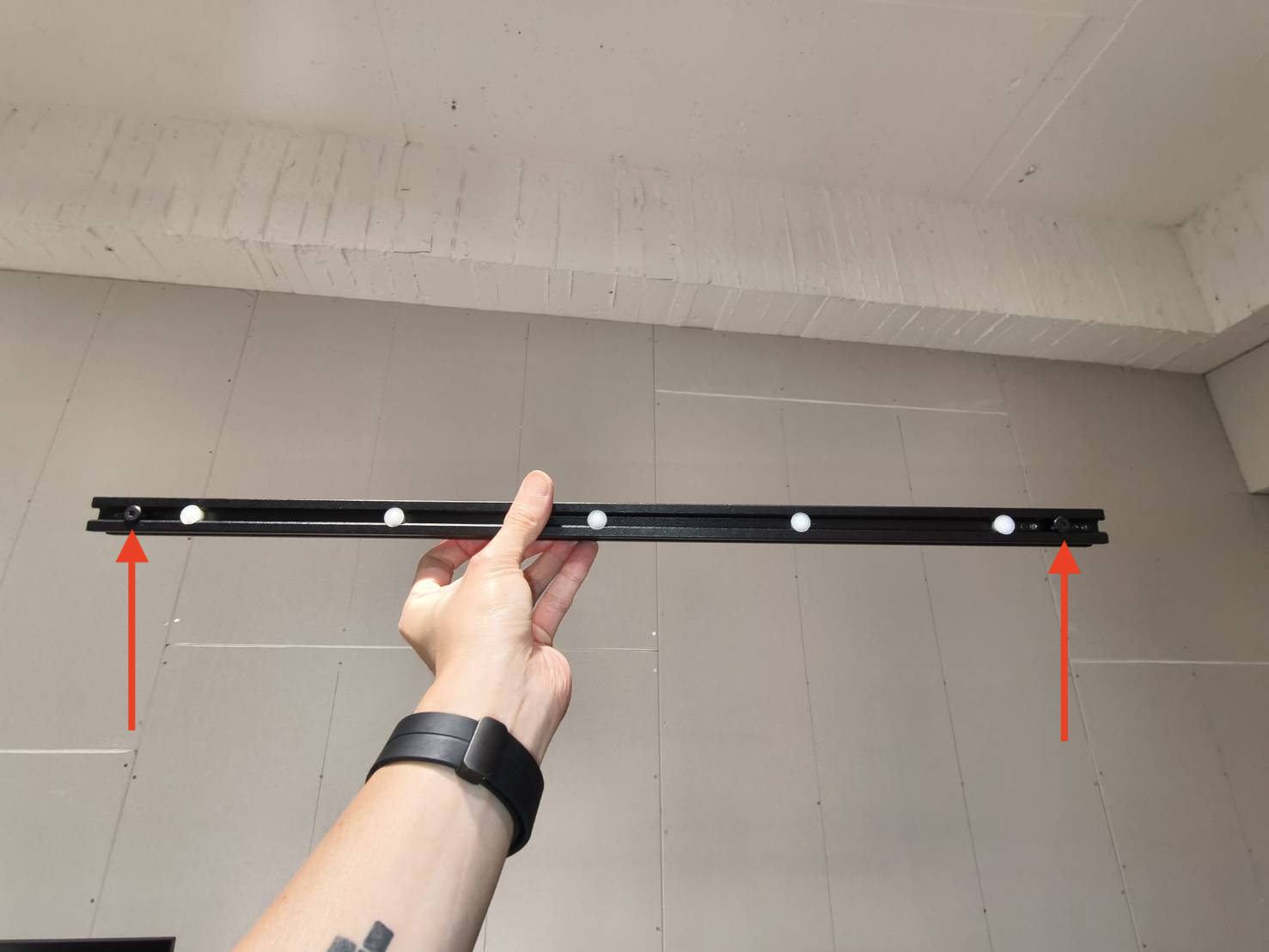

(Nota: Assegureu-vos que el carril d'extensió tingui rodes blanques, ja que les rodes permeten el moviment dels alimentadors. Els connectors han d'estar al mateix costat de les rodes blanques i a la part inferior d'aquestes.)
Per a materials de 3 mm - 7 mm, la sonda d'enfocament automàtic pot no arribar a la superfície. Es recomana afegir altres materials sota el material objectiu per elevar-lo.

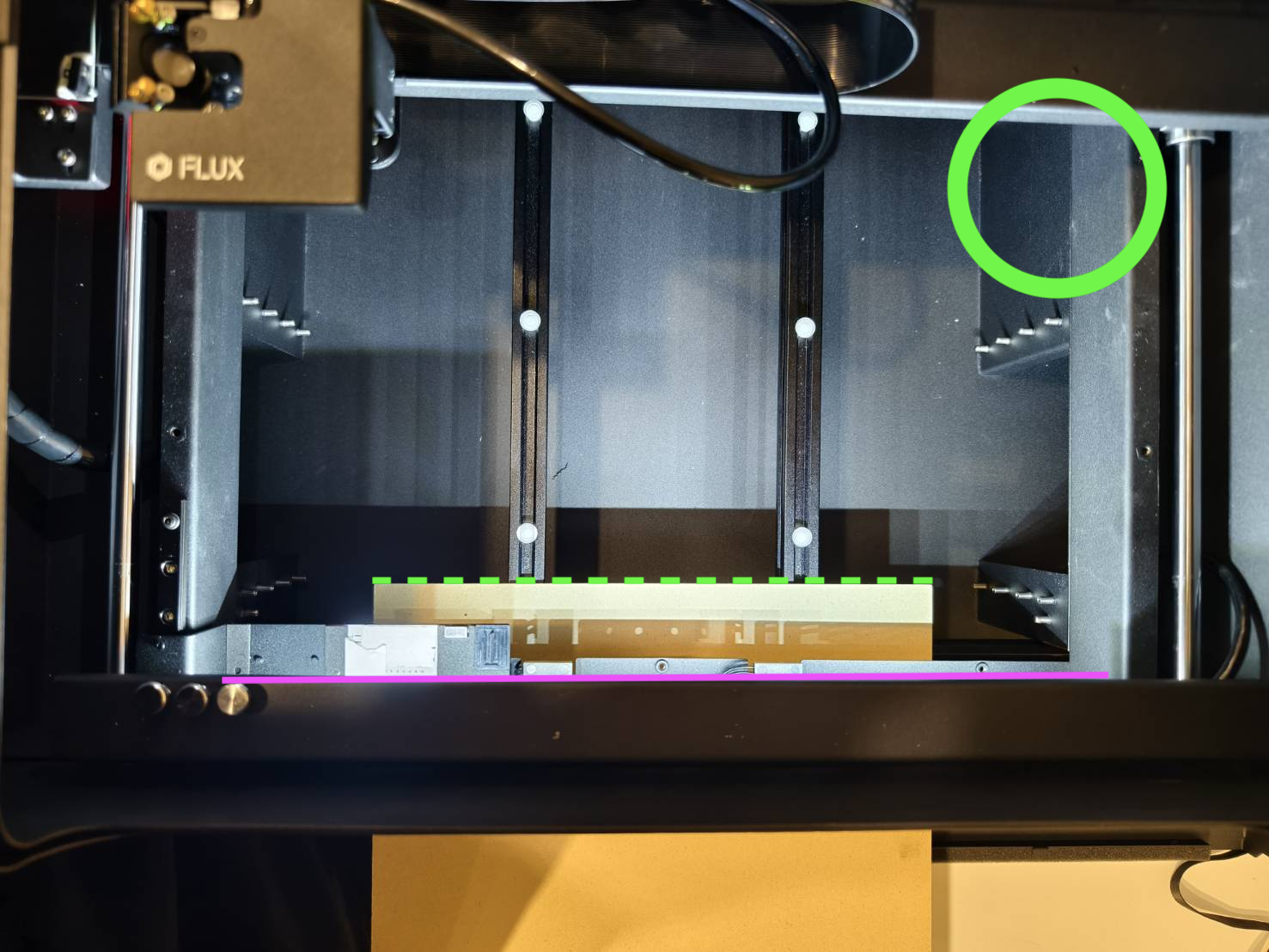

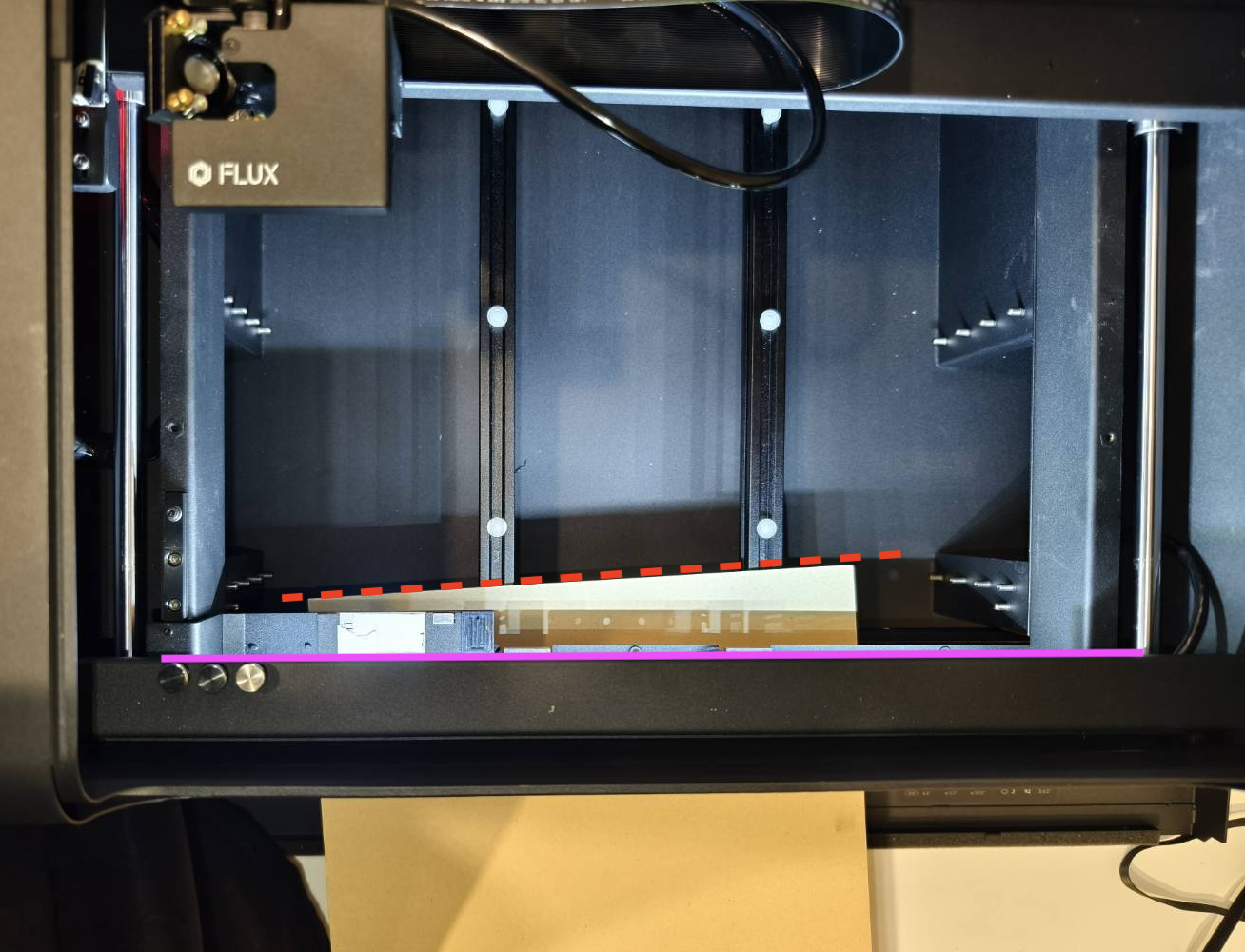

Empenyeu i estireu el material endavant i enrere per fer la prova, mentre observeu el seu aspecte sota la coberta inferior de la màquina per confirmar si està anivellat.
Pas 19

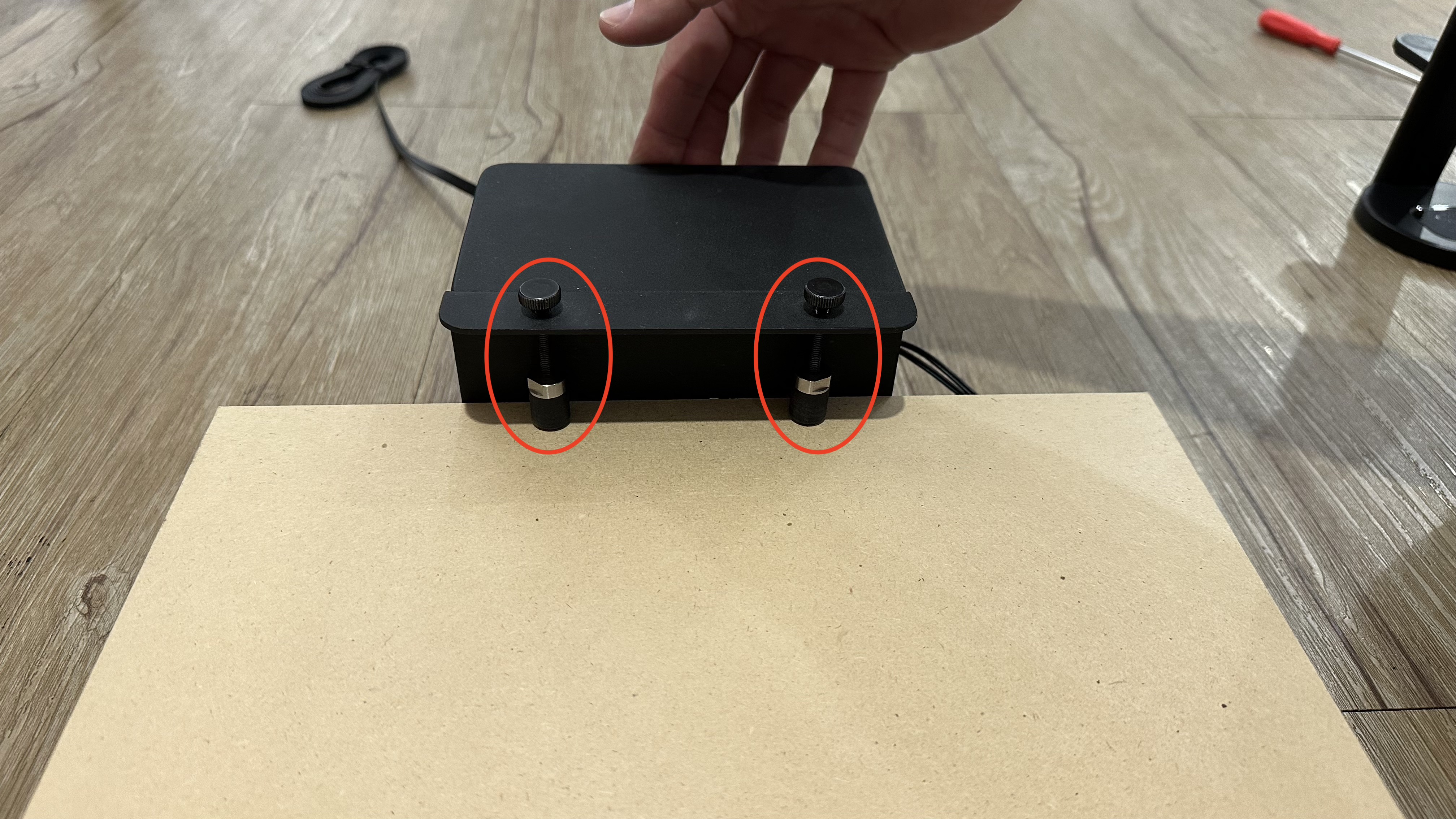

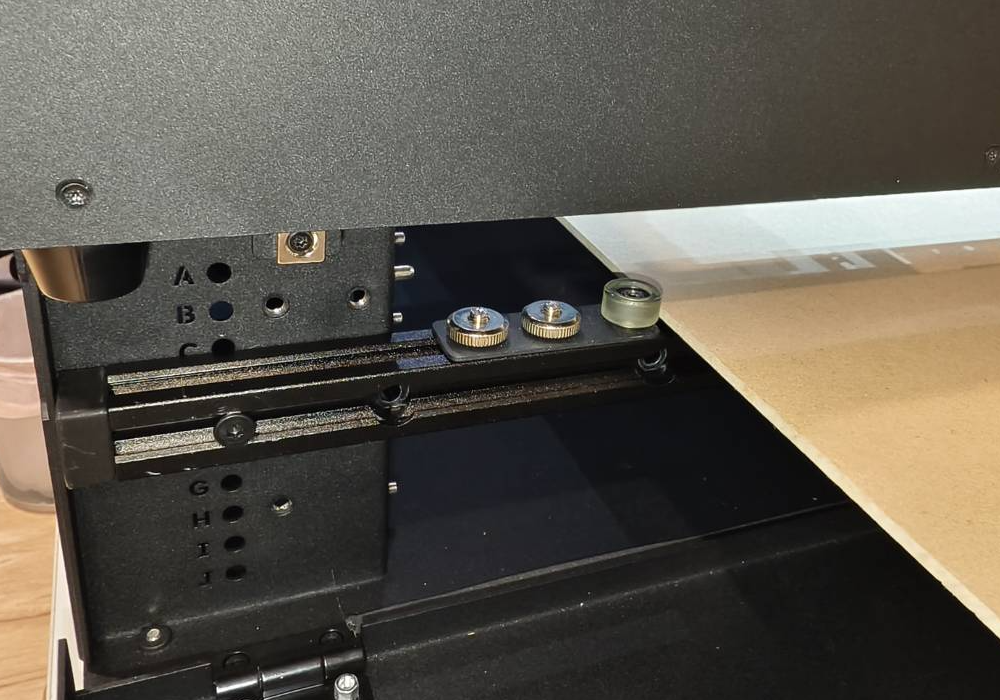

Utilitzeu els rodets de la biga de fixació frontal. La finalitat dels rodets és mantenir el material en posició.
Demostració al nivell A
Demostració al nivell D amb instal·lació
Pas 20
Engegueu la màquina i realitzeu l'enfocament automàtic sobre el material.
(Per a materials de 3 mm - 7 mm, la sonda d'enfocament automàtic pot no arribar a la superfície. Es recomana afegir un altre material sota el material objectiu per elevar-lo. Consulteu Pas 18.)
Si la sonda d'enfocament automàtic no pot arribar al material, el nivell/capa es pot canviar ràpidament. Consulteu el vídeo a continuació.
Pas 21

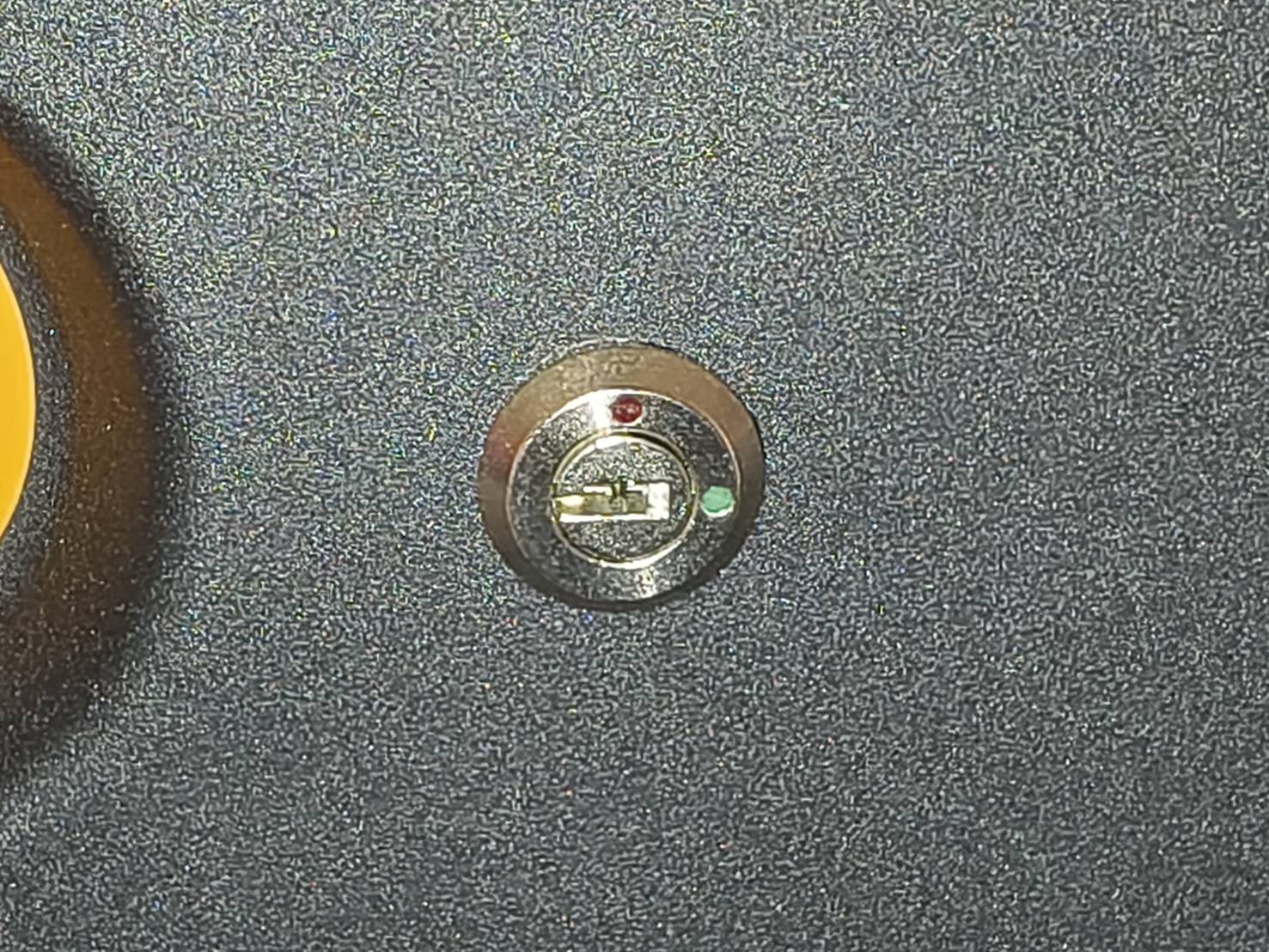

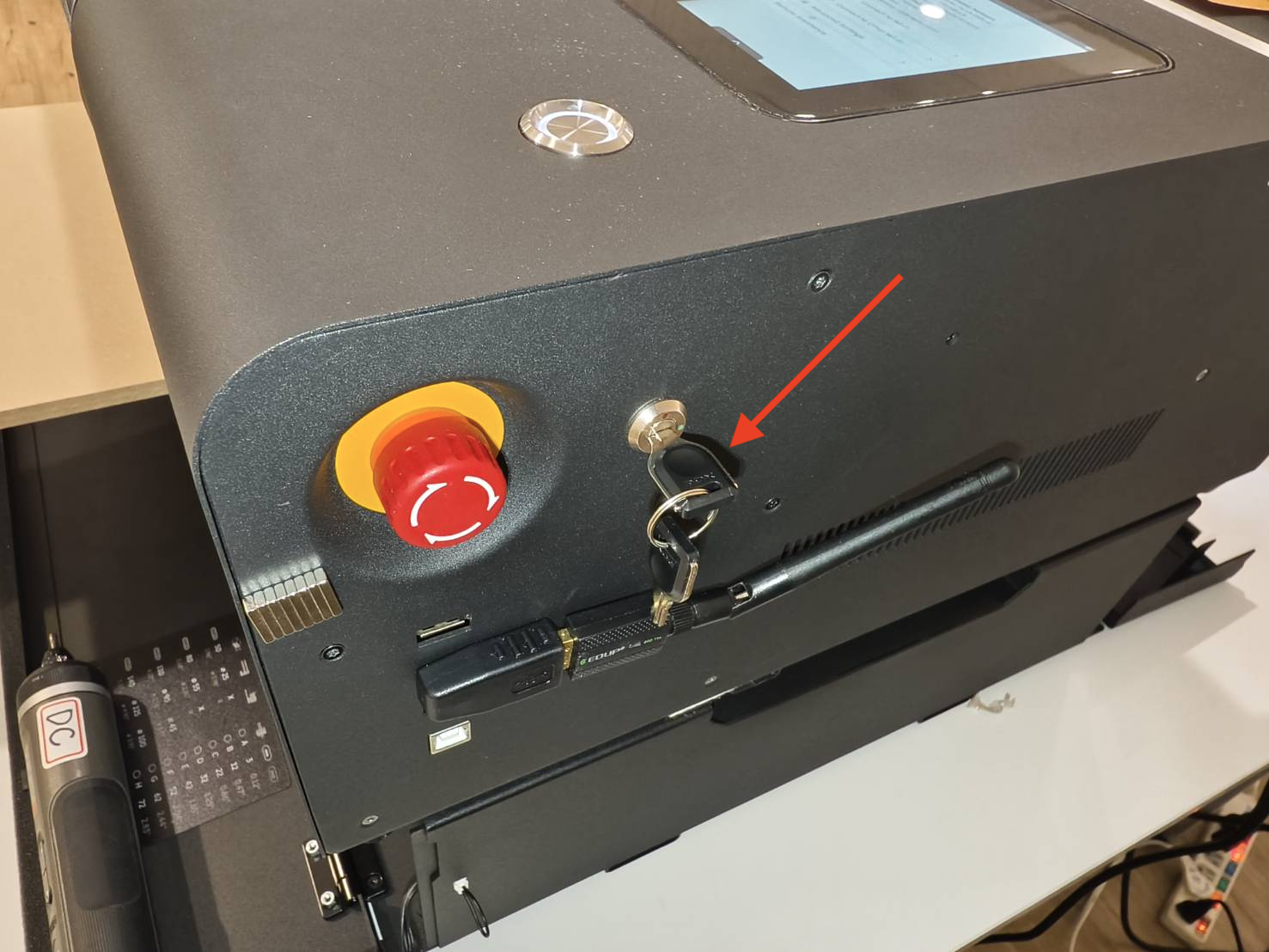

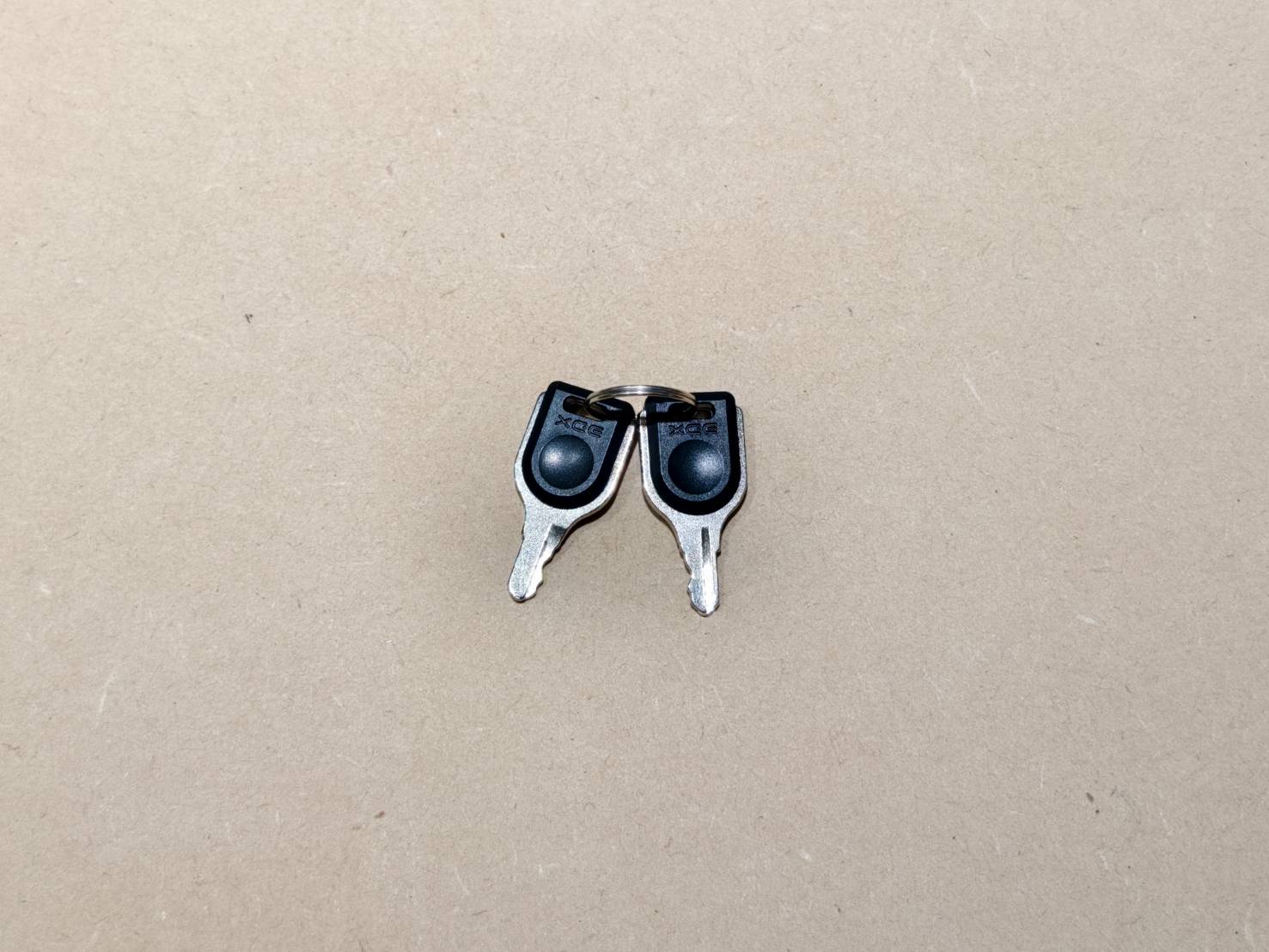

Prepareu la clau de seguretat que s'inclou amb la màquina. Inseriu la clau a la màquina.
(La funció d'alimentador automàtic és una funció de Làser Classe 4. Per tant, seguint la normativa, cal fer la configuració.)

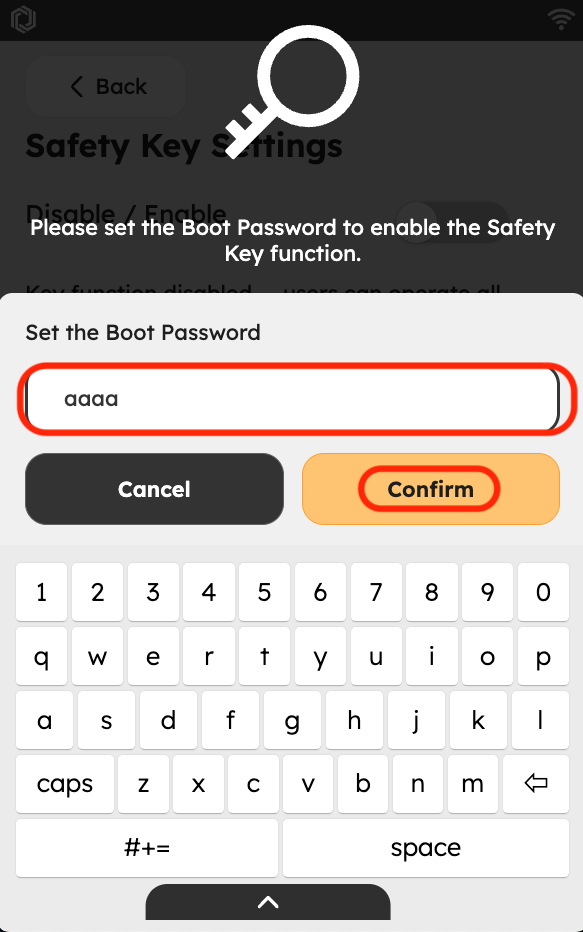

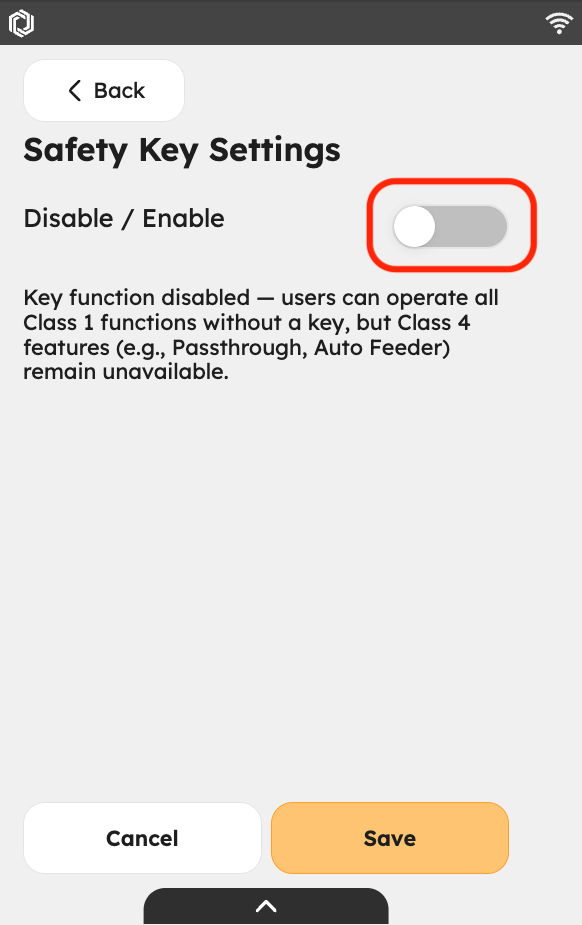

Configureu la funció de la clau de seguretat a la pantalla.

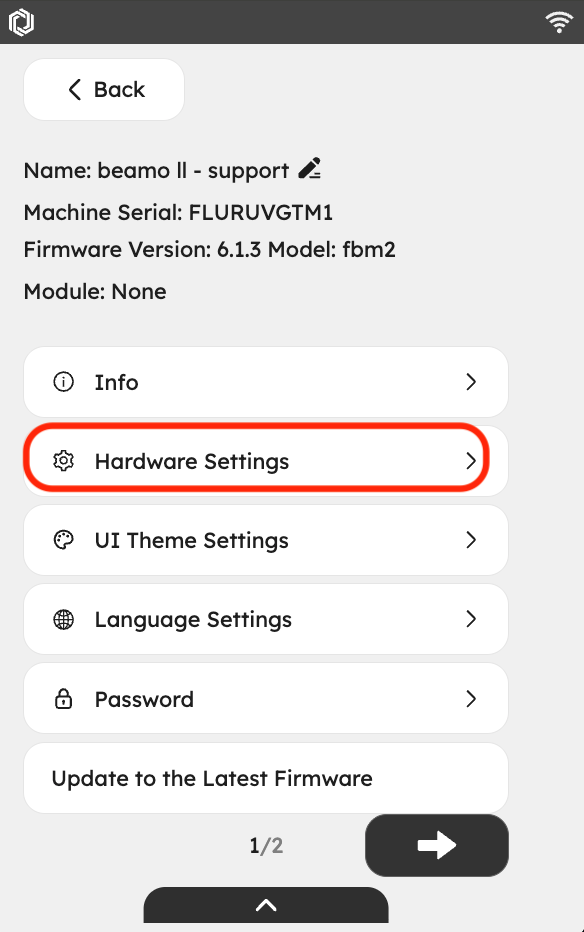

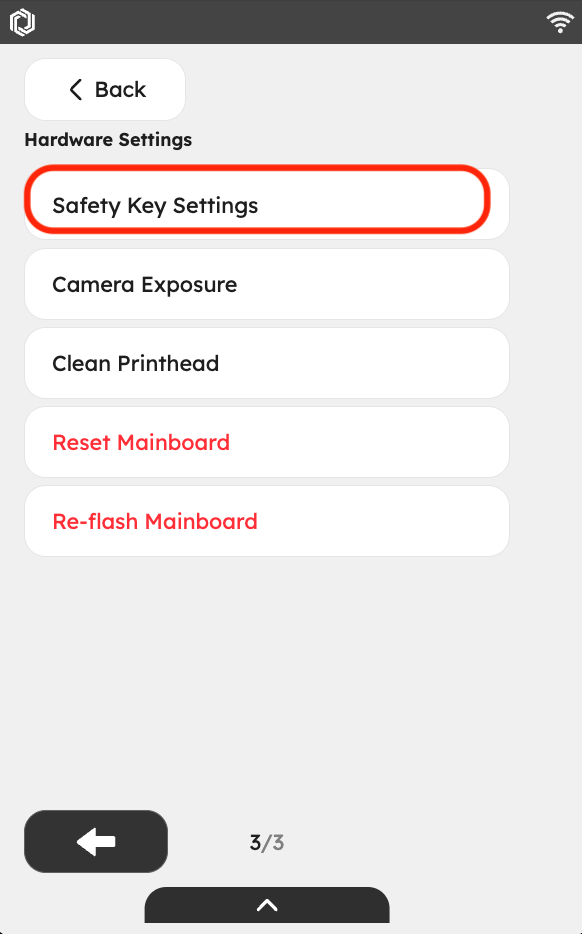

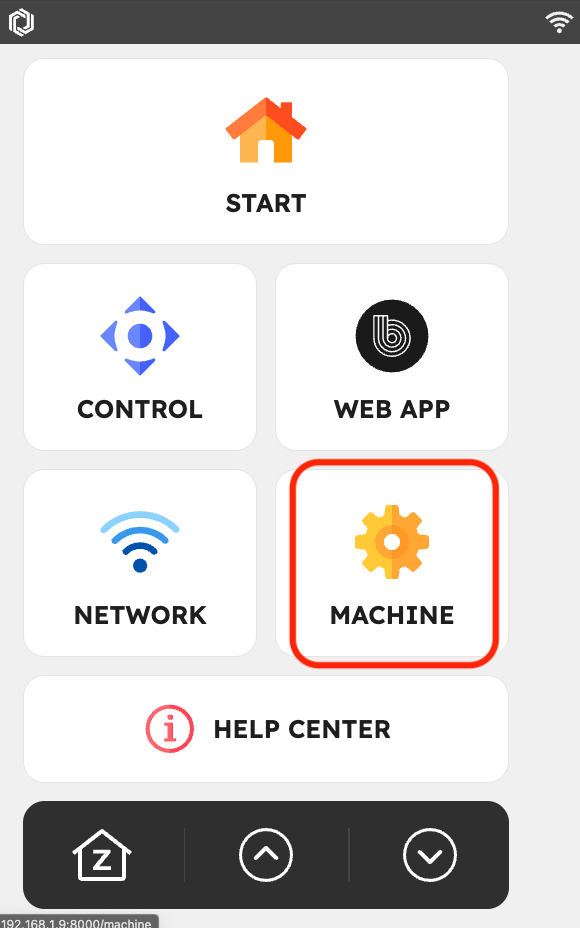

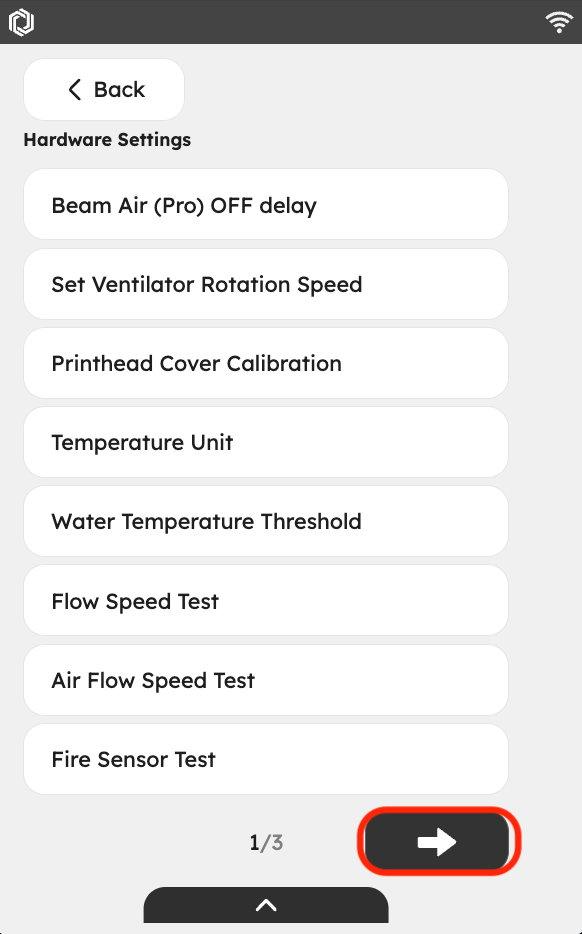

Machine >> Hardware Settings >> Next Page(s) > Safety Keys Settings.

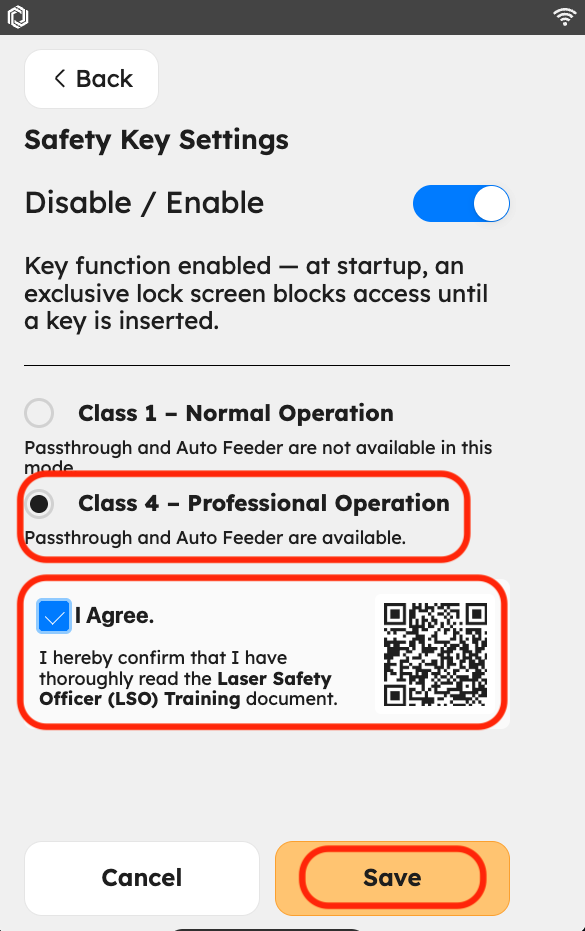

Activeu la funció >> Establiu la contrasenya >> Trieu Classe 4 >> Accepteu >> Deseu.

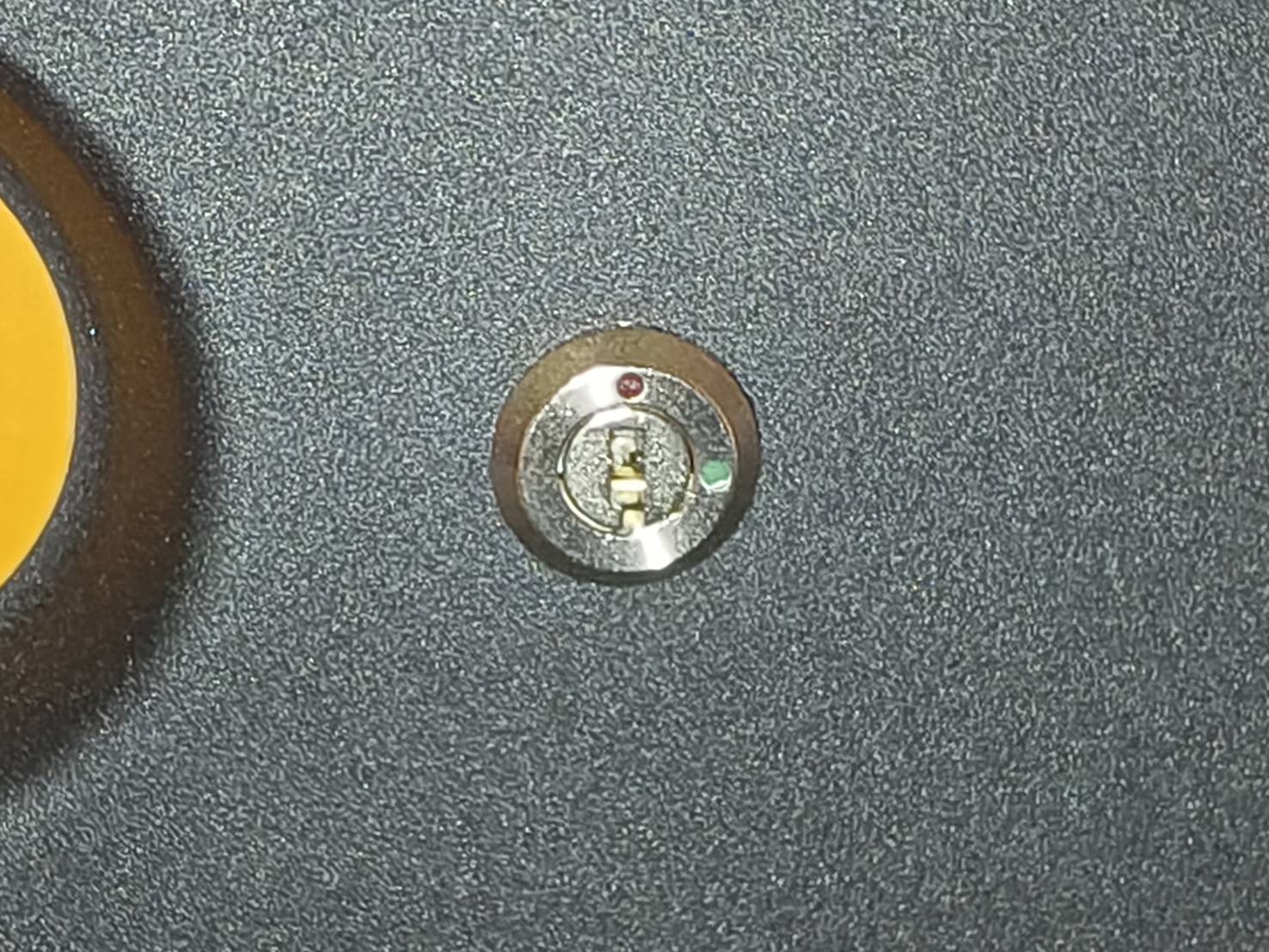

Gireu la clau a la posició "Verd" i és possible que se us demani introduir la contrasenya.
Vermell - Vertical |
Verd - Horitzontal |
Pas 22

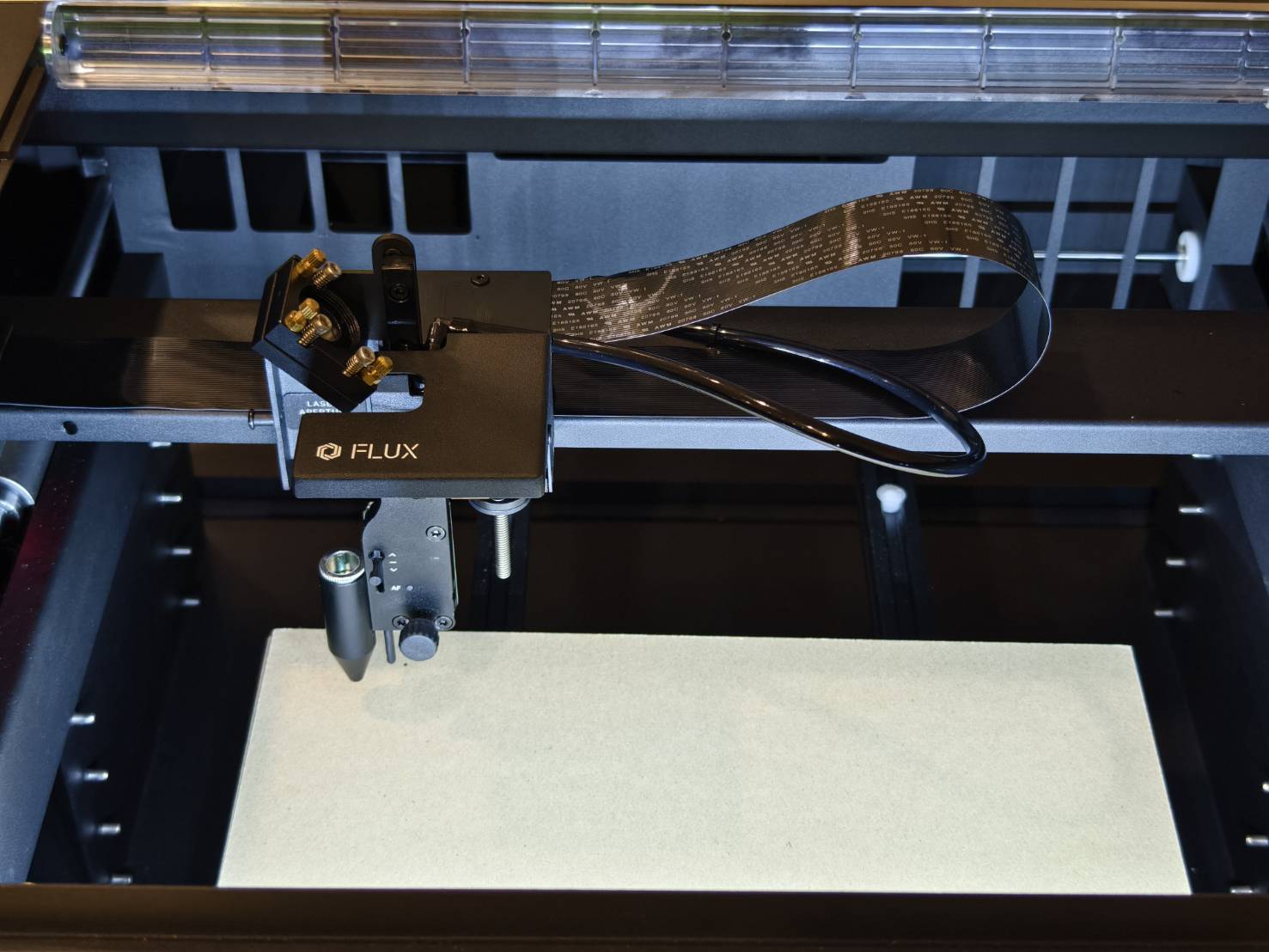

Moveu el capçal làser a l'àrea objectiu de gravat del vostre disseny. (On voleu començar el gravat.)
Pas 23

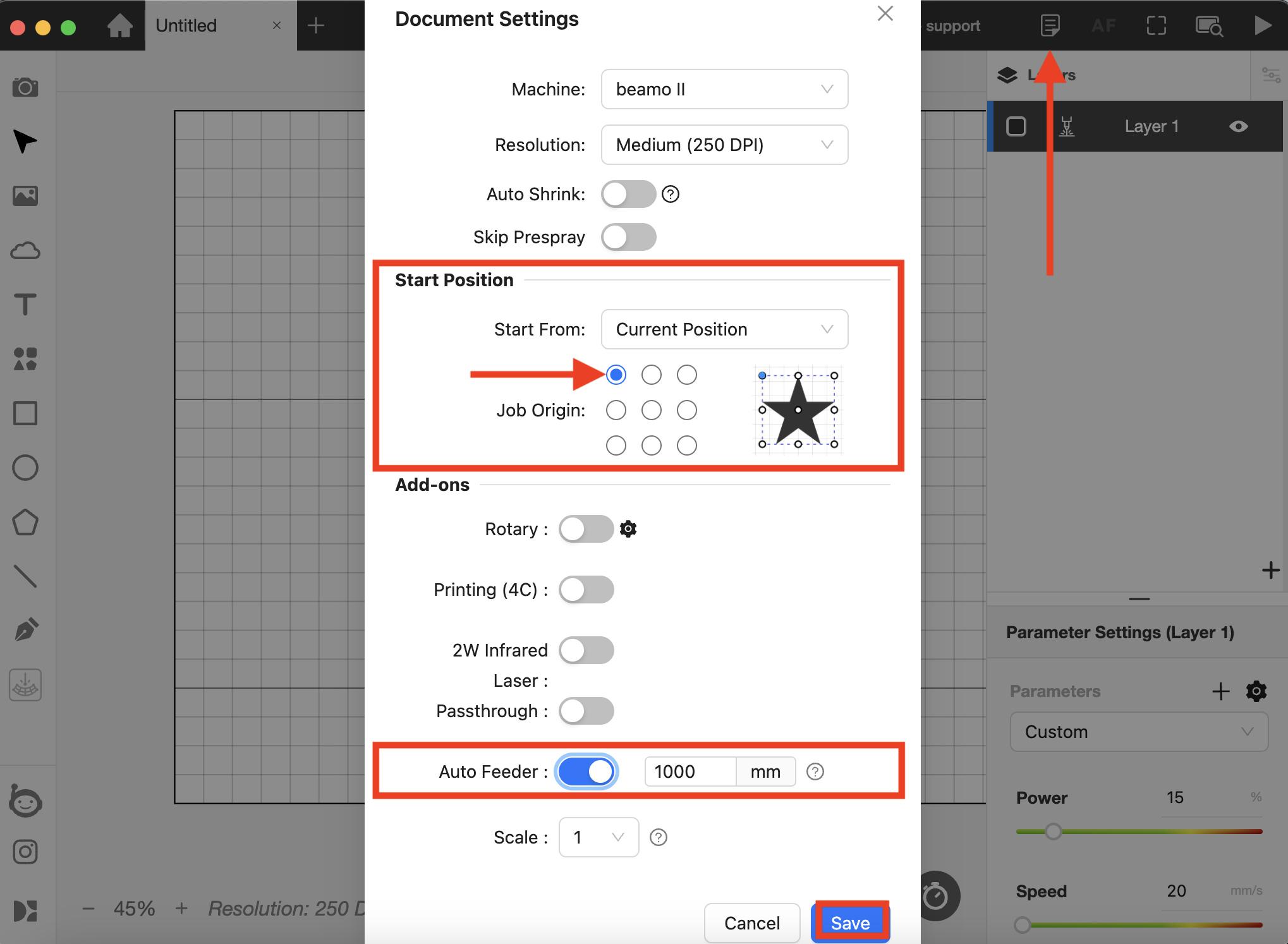

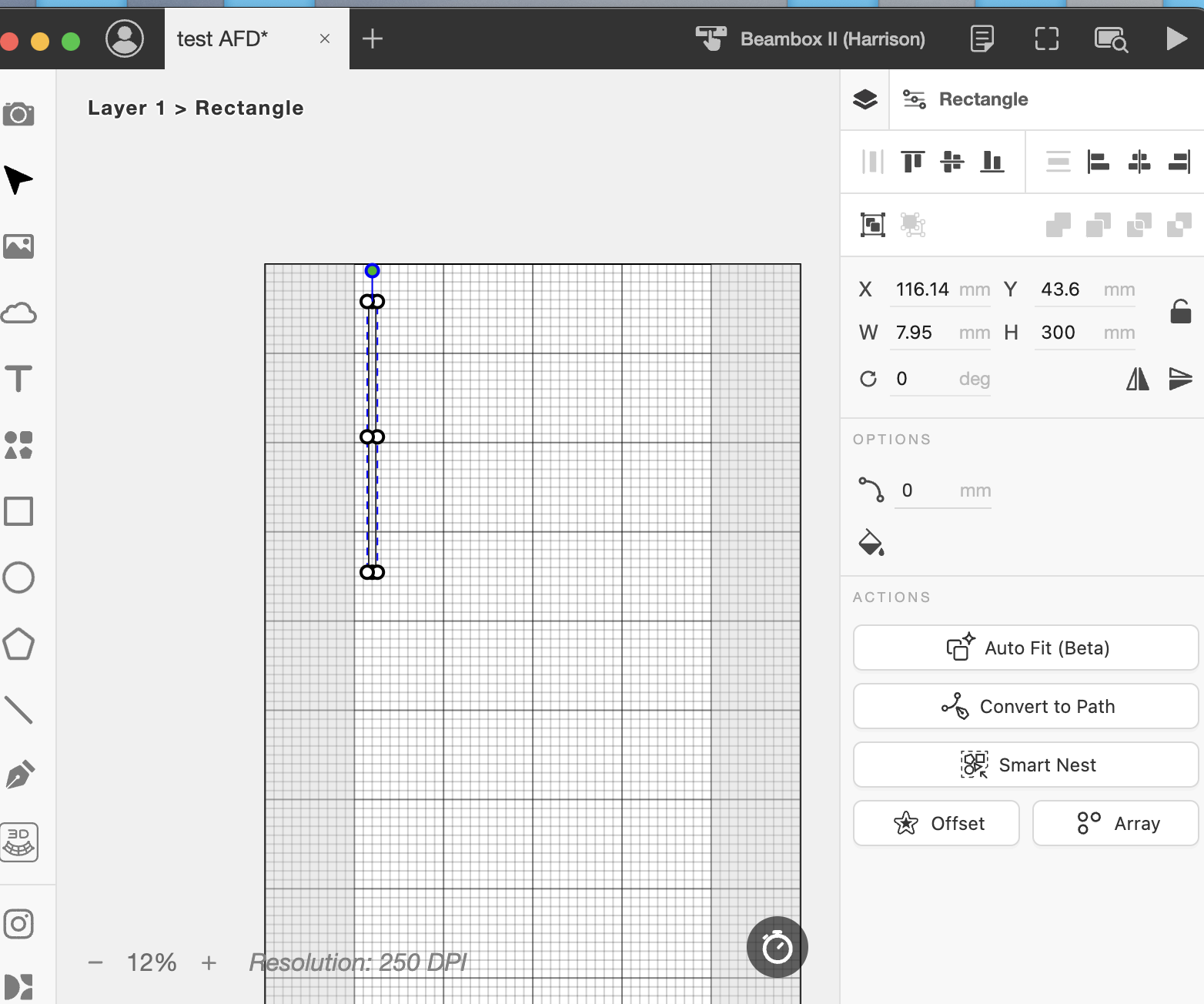

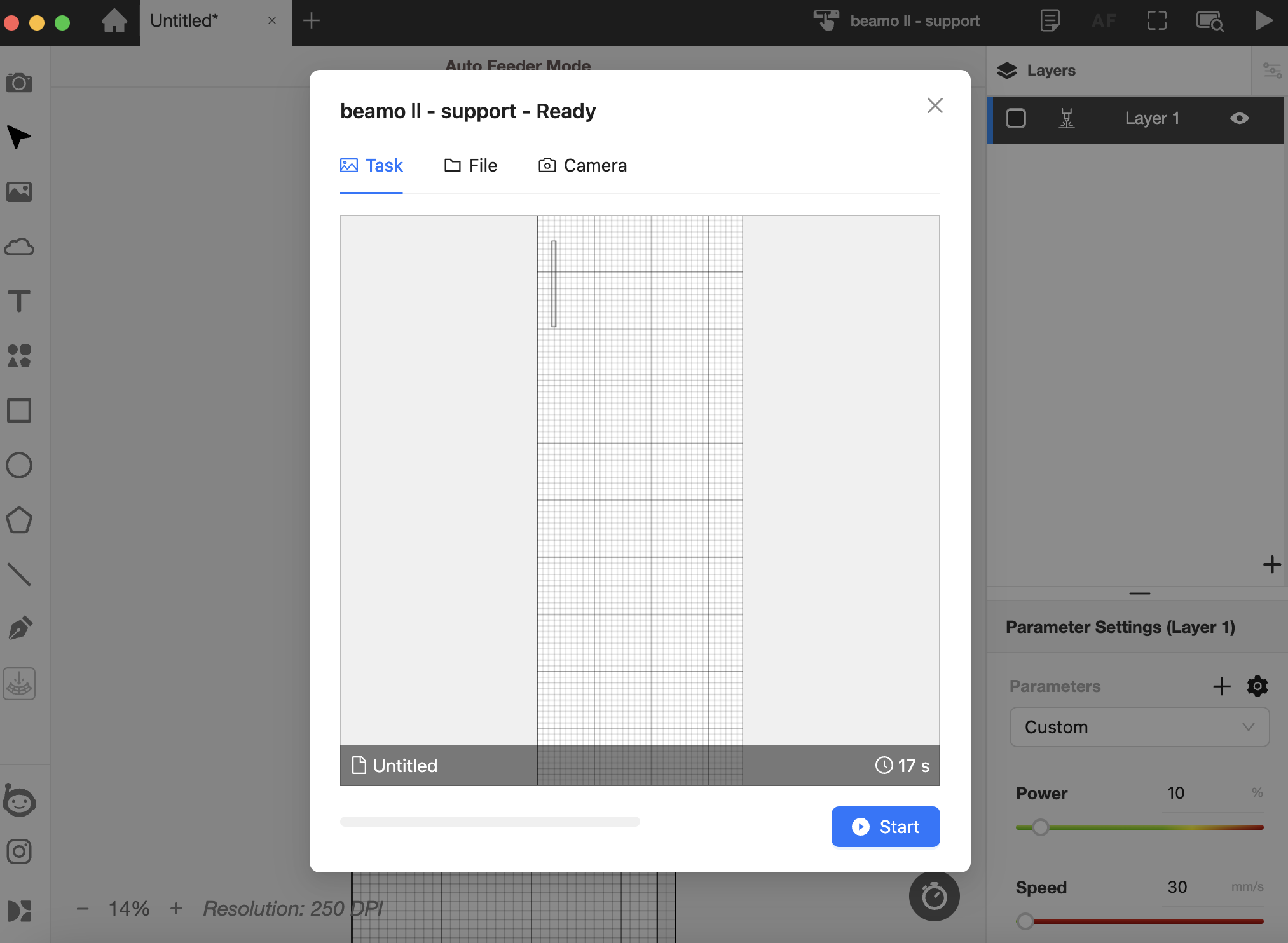

- Inicieu Beam Studio i obriu la Configuració del document.
- Establiu la Posició d'inici a la Posició actual i feu-la superior esquerra.
- Activeu la funció d'alimentador automàtic i introduïu la longitud del vostre material (aproximadament).
Pas 24

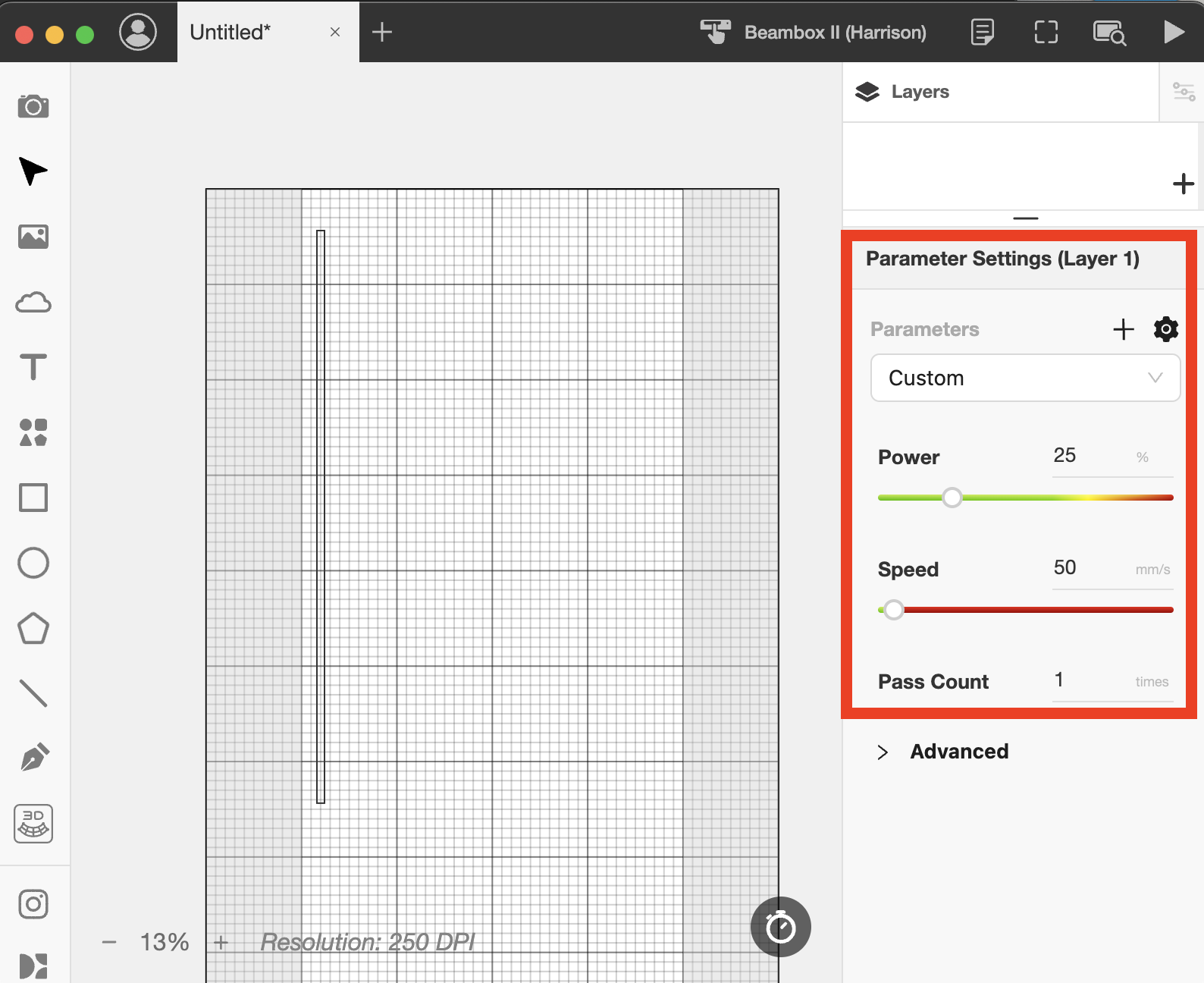

Establiu els paràmetres correctes segons el vostre material.
Pas 25

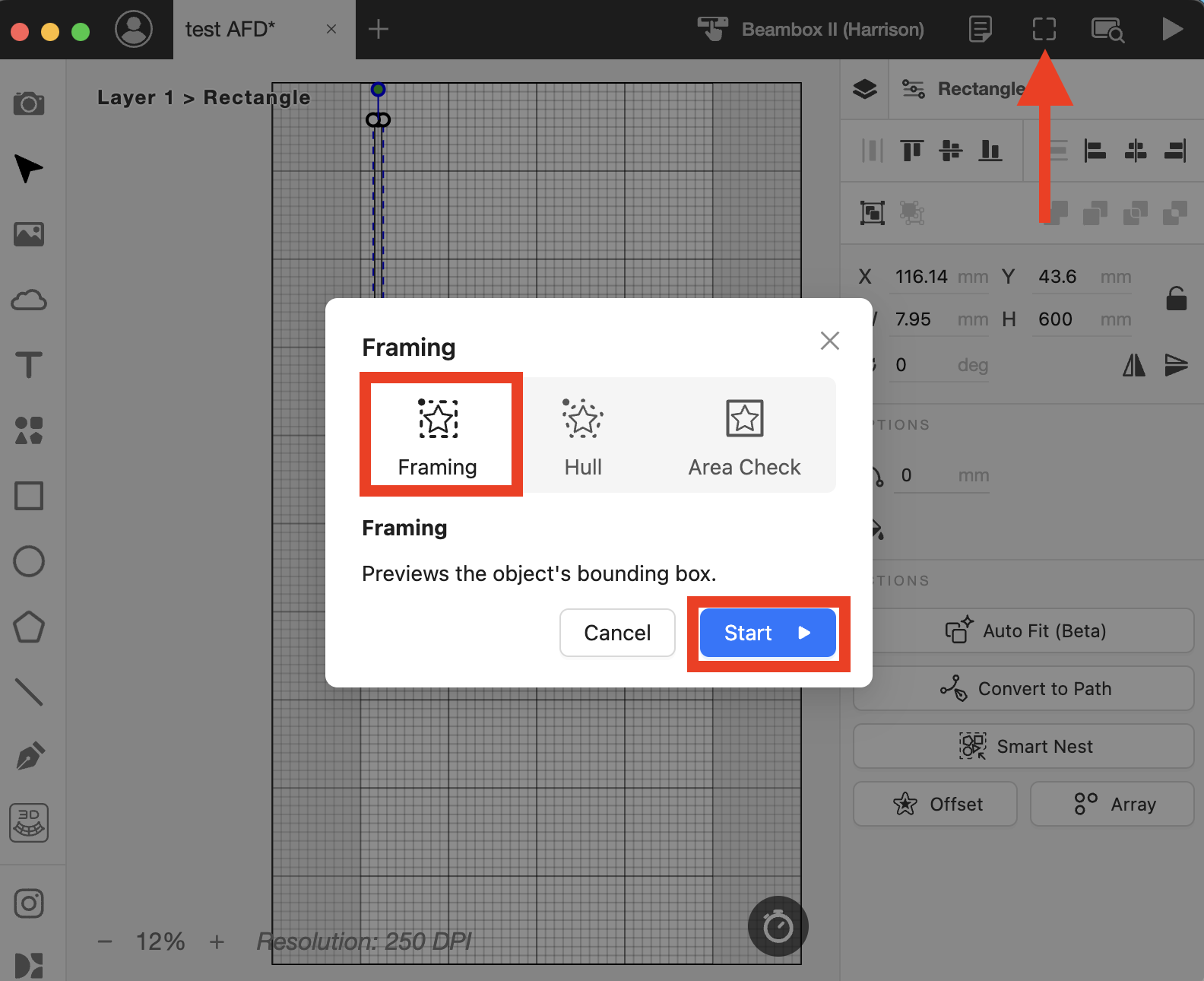

Utilitzeu "Framing" per previsualitzar el recorregut de gravat.
Pas 26
Pas 27

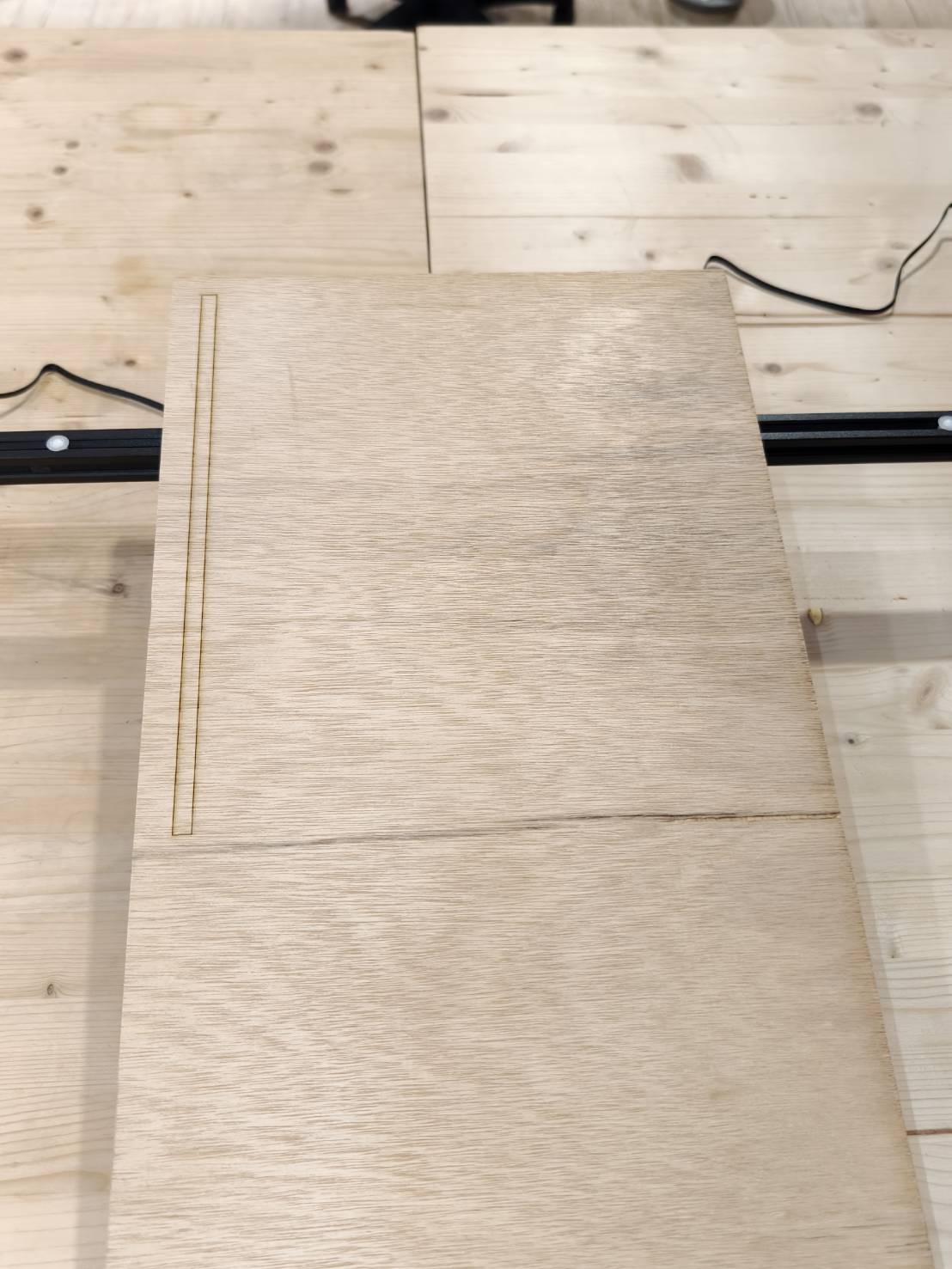

Comproveu el resultat.
#END
