⚠︎ Assegureu-vos que el vostre Beam Studio i el firmware del beamo II estiguin actualitzats a la versió més recent.
Descripció
Aquest article us guiarà a través del procés de calibratge del mòdul addicional de làser infraroig IR de 2W.
Quan cal el calibratge de la càmera
1. Quan utilitzeu el mòdul per primera vegada.
2. Quan s'hagi traslladat la màquina.
3. Quan hi hagi una discrepància entre la previsualització de la càmera i la posició real del gravat.
Nota:
El calibratge de la càmera és necessari per a l'ús inicial de la funció de previsualització de la càmera.
Pas 1 - Confirmeu la versió de Beam Studio i del firmware

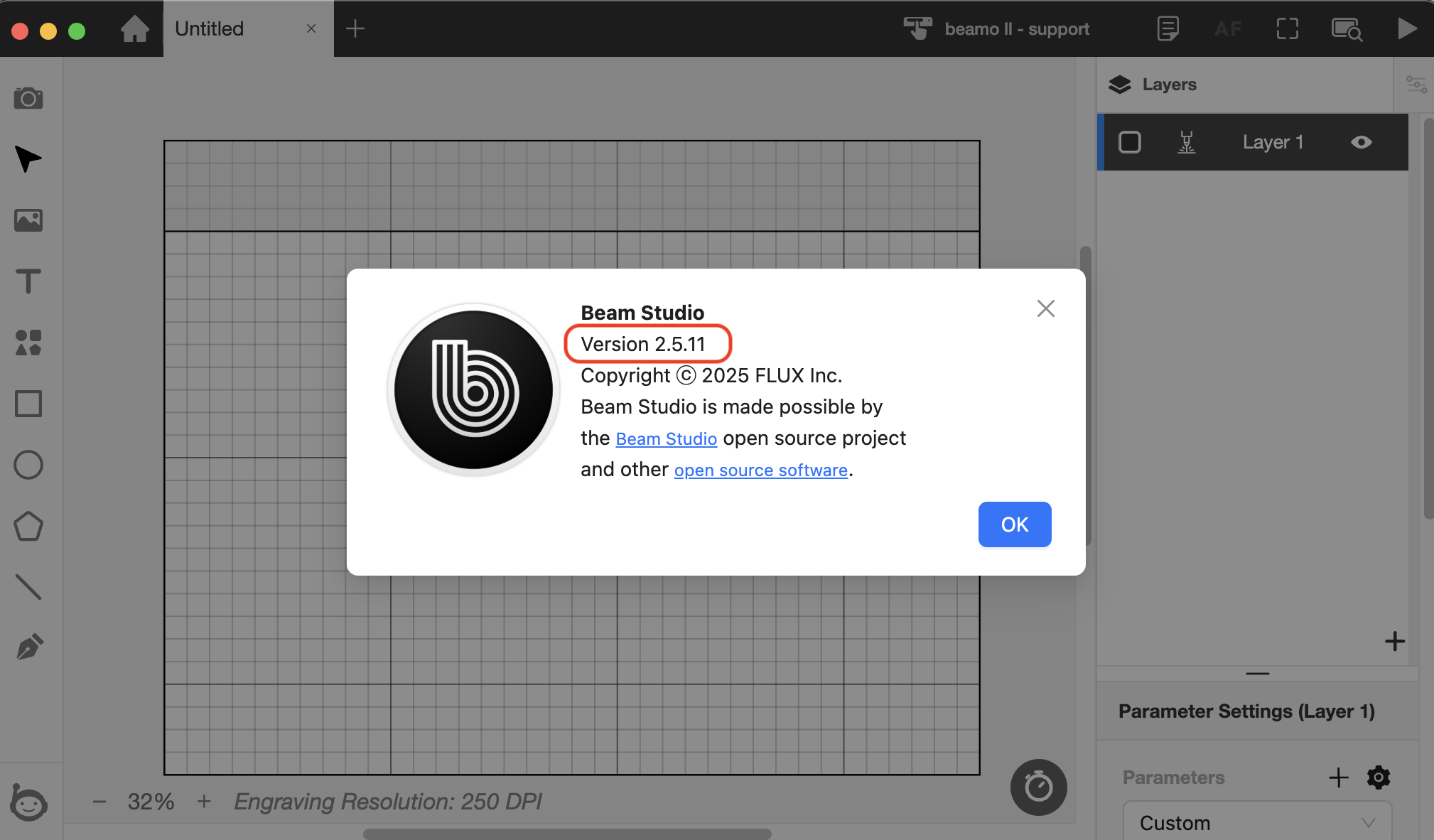

- Versió de programari requerida: Beam Studio 2.5.11 o superior. (Enllaç de descàrrega)
- Versió de firmware requerida: 6.1.6 o superior. (Enllaç de descàrrega)
Pas 2 - Preparació
Materials a preparar:

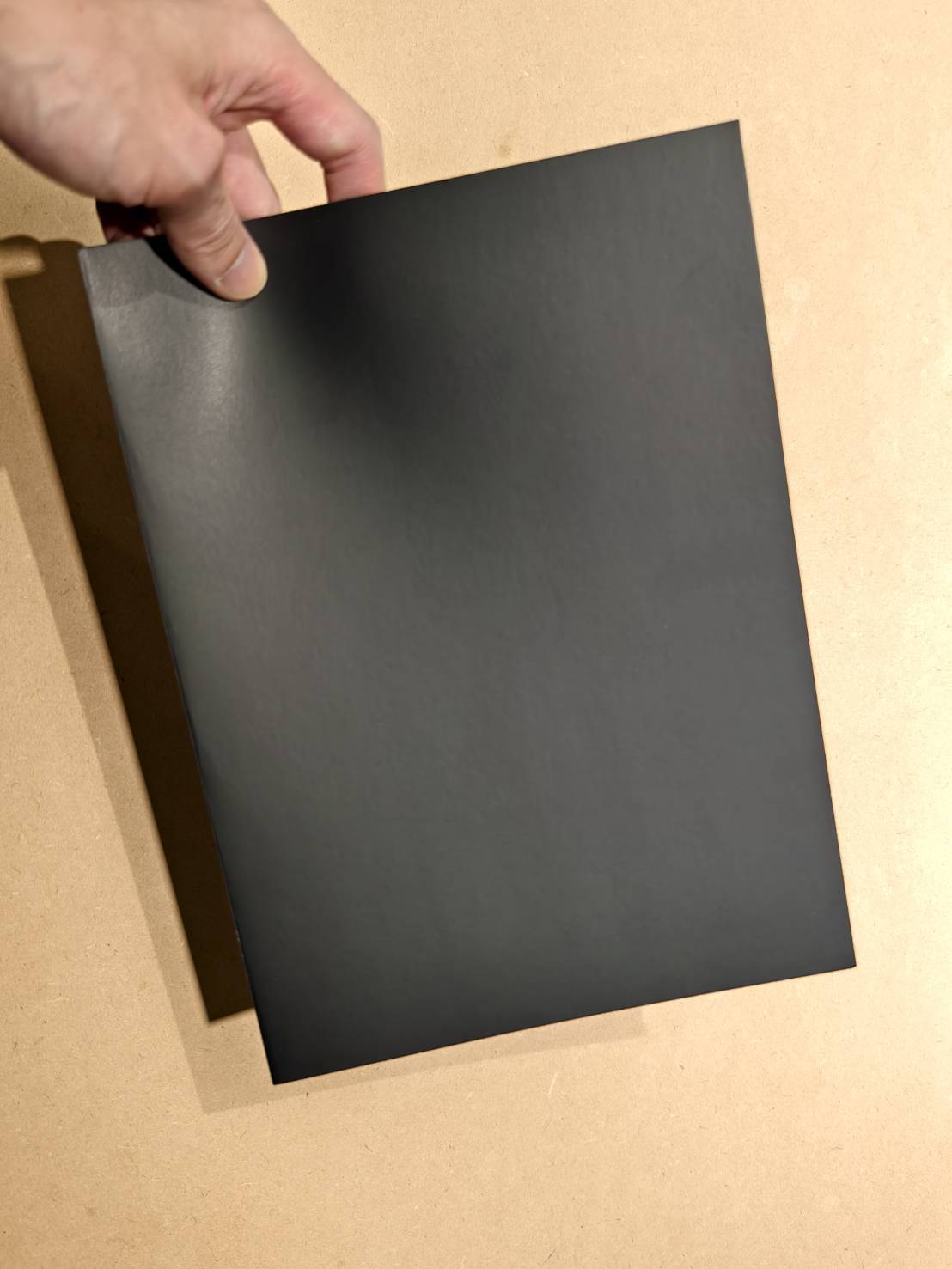

Una cartolina negra A4, paper negre o acrílic negre.

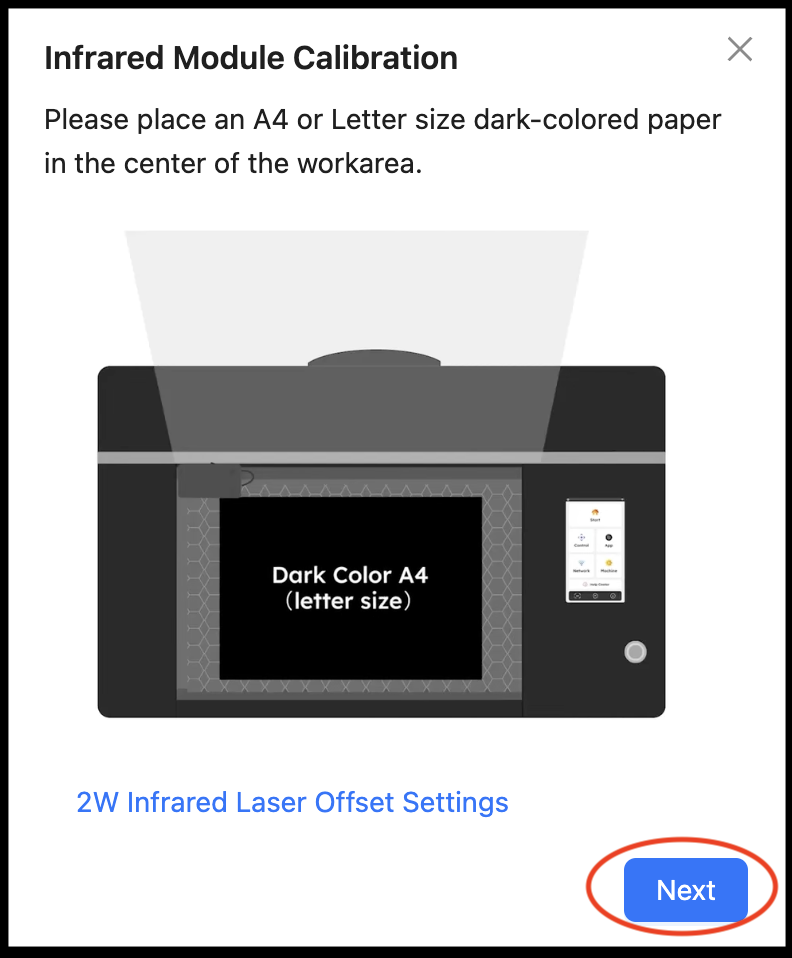

Pas 3 - Col·loqueu el paper negre

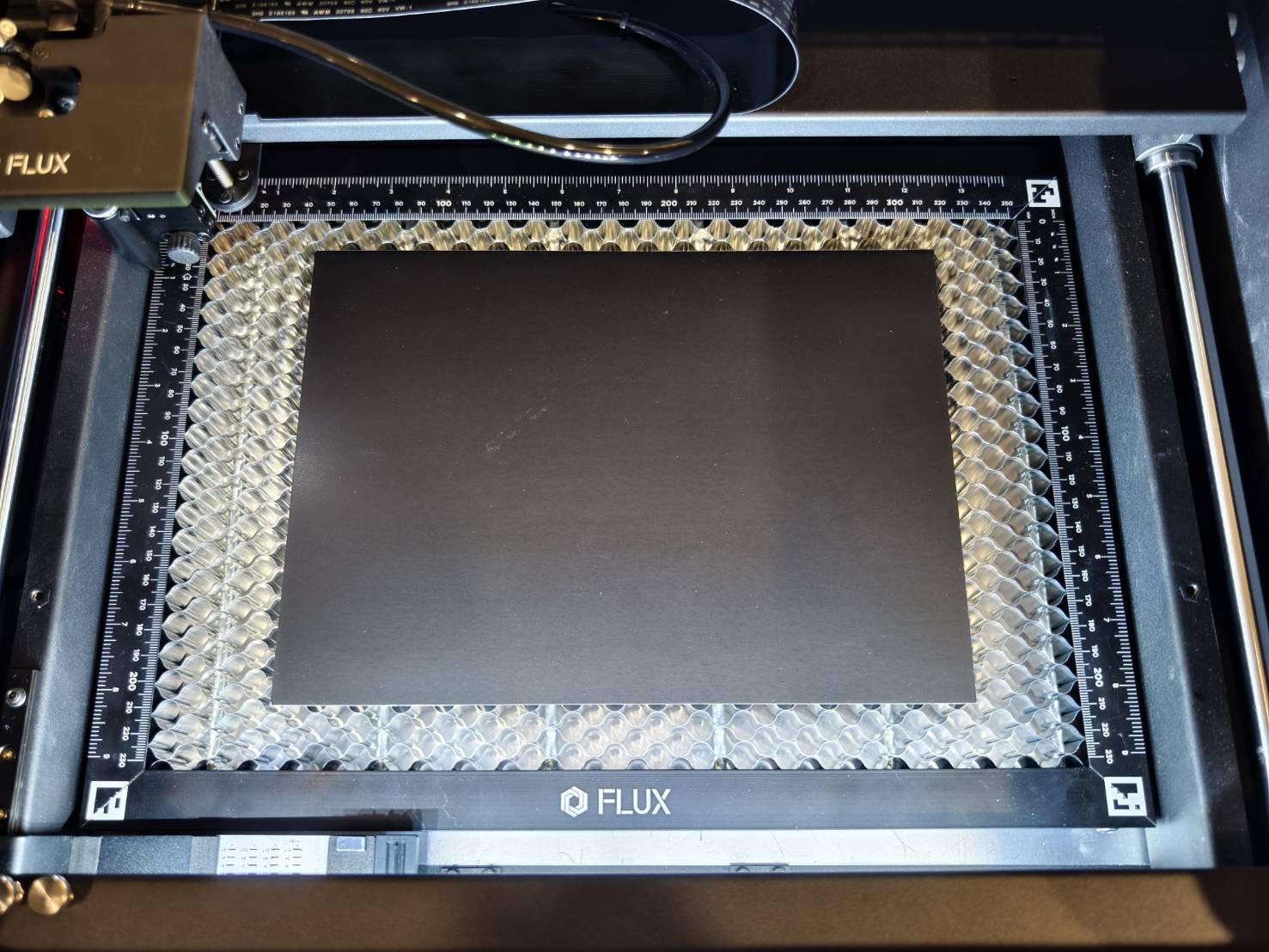

Col·loqueu el paper negre al centre de l'àrea de treball.
Pas 4 - Realitzeu l'enfocament automàtic

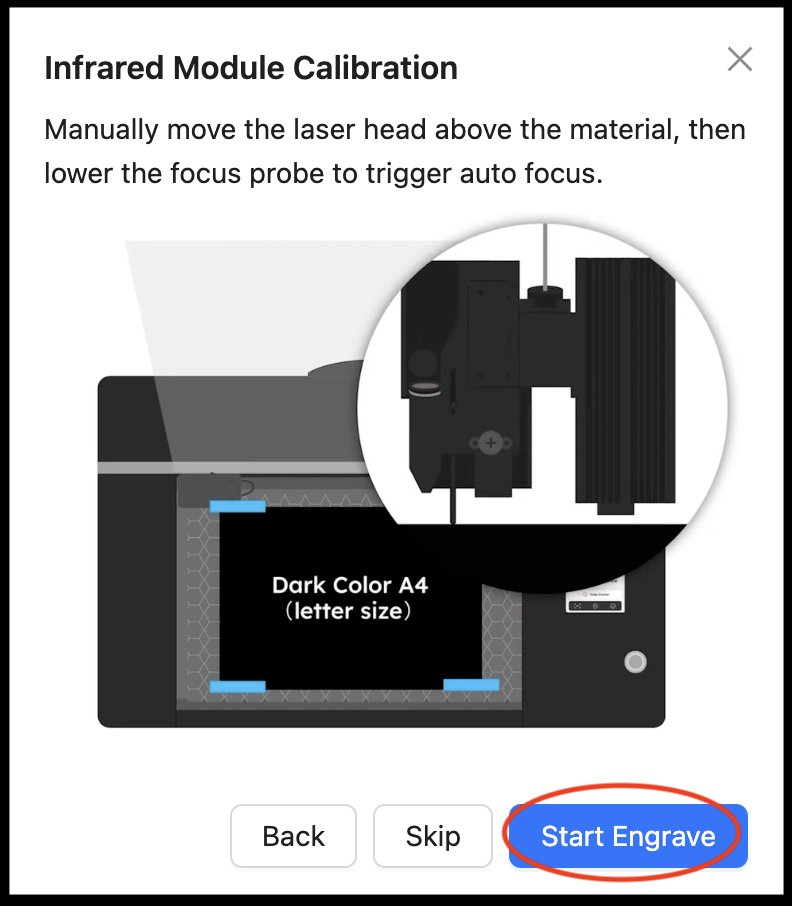

Moveu manualment el capçal del làser sobre el paper negre i després baixeu la sonda d'enfocament per activar l'enfocament automàtic.
Després d'això, tanqueu la coberta.
Pas 5 - Activeu el mòdul làser infraroig de 2W
Inicieu Beam Studio, connecteu-vos a la vostra màquina i activeu el làser infraroig de 2W IR a la Configuració del document
Pas 6 - Augmenteu la brillantor de la càmera
Feu una previsualització de la càmera i ajusteu la brillantor de la càmera amb l'eina de la part inferior.
Pas 7 - Inicieu la calibració del mòdul infraroig

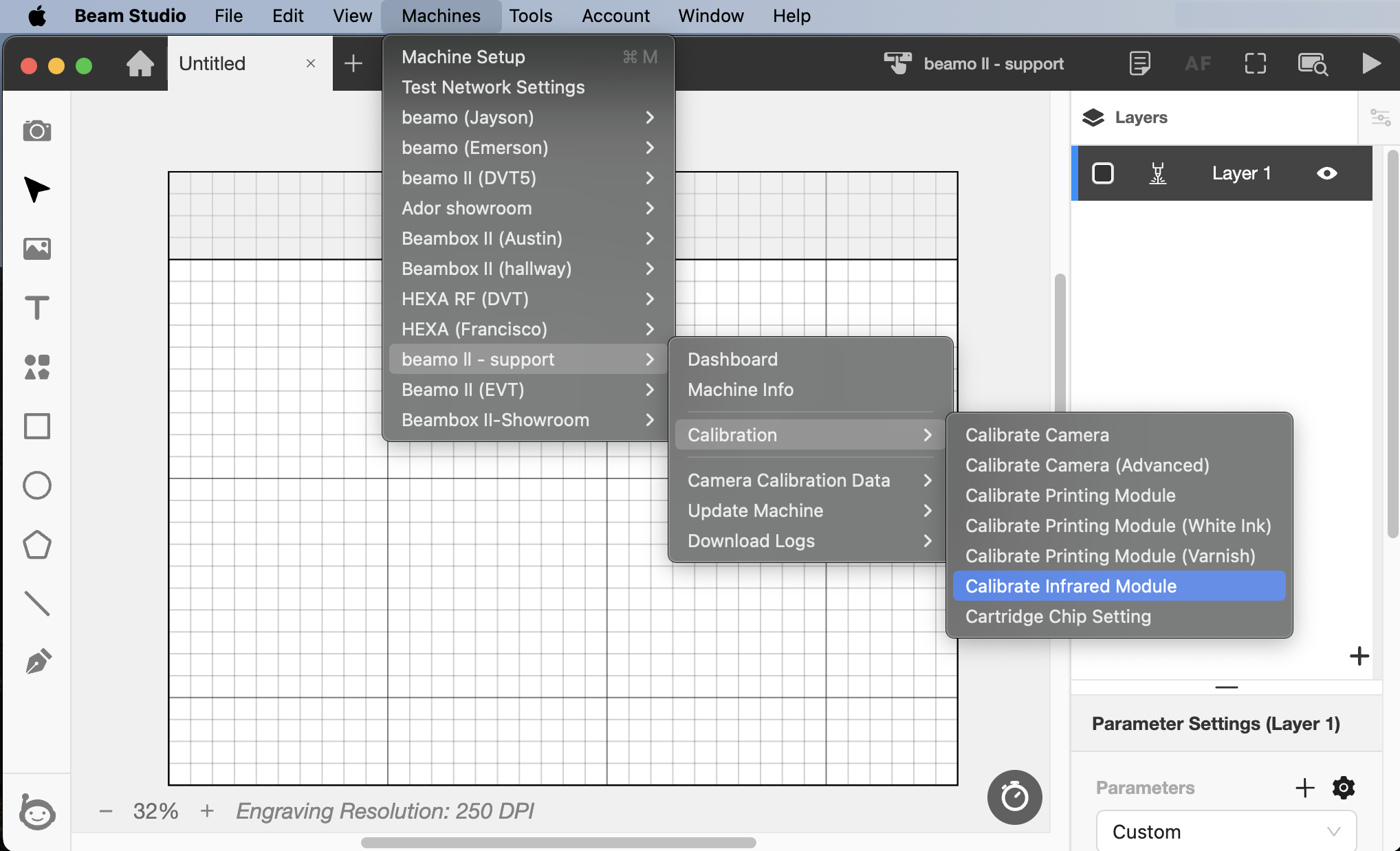

- A la barra superior, seleccioneu "Màquines" >> "Nom de la màquina" >> "Calibració" >> "Calibrar mòdul infraroig".
- Premeu "Següent" i "Iniciar gravat", i la màquina iniciarà el procés automàticament.
-
Es gravarà un signe "+" al paper negre. Després es farà una foto i es mostrarà al programari.
Pas 8 - Alineeu el signe "+"
Alineeu el signe "+" vermell amb el signe "+" gravat. Arrossegueu la foto directament o ajusteu els valors X i Y per moure el signe vermell.
#END
