Guia de l'eina OPA temporal

Descripció

Aquest article us guiarà sobre com fabricar una eina OPA.
Assegureu-vos que les dimensions estiguin dibuixades o retallades amb la màxima precisió possible.

Visió general

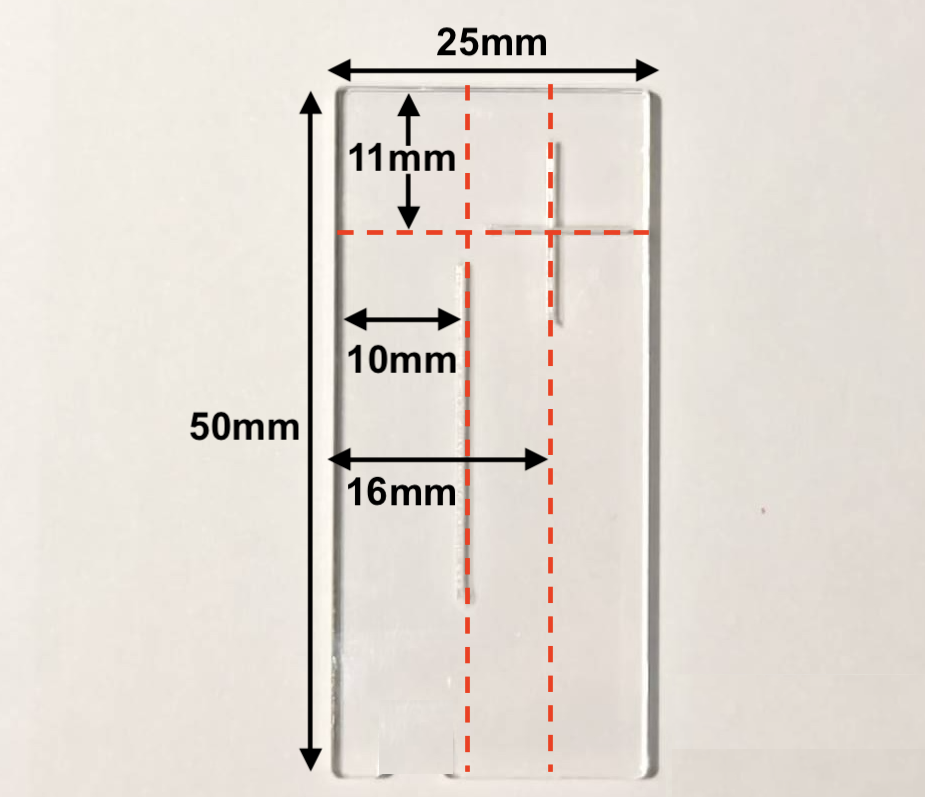

Només necessiteu trobar una peça transparent de 50 mm × 25 mm (que es pot retallar a mida) i dibuixar tres línies segons les dimensions mostrades en les línies vermelles de la foto següent.
(Podeu utilitzar el vostre propi mètode sempre que les dimensions de les línies siguin correctes.)

Pas 1

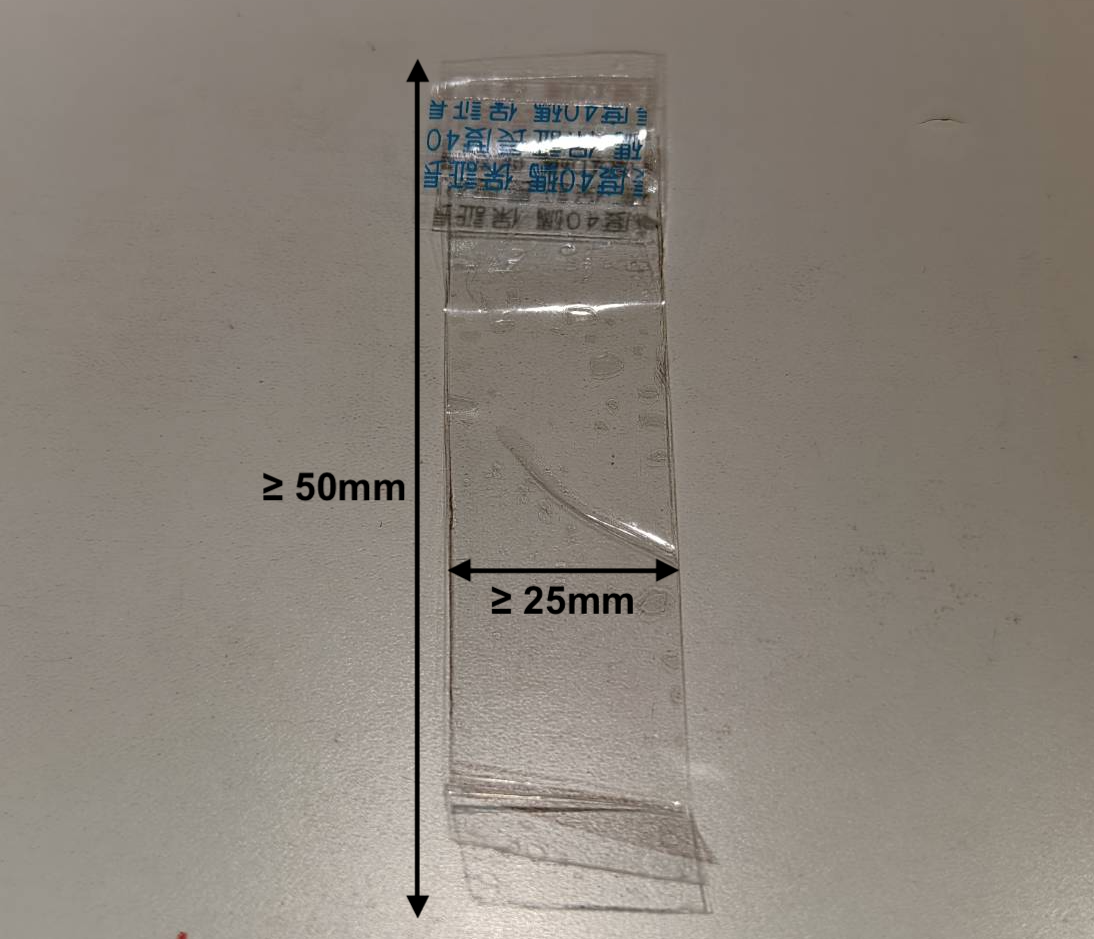

• Trobeu un tros de cinta transparent o qualsevol peça transparent on es pugui dibuixar i retallar.
• Si utilitzeu cinta adhesiva, plegueu-la per tancar la part enganxosa o combineu dues peces.
• Després de tancar la part enganxosa, la longitud d'aquesta peça ha de ser com a mínim de 50 mm i l'amplada com a mínim de 25 mm. (Una longitud més llarga és acceptable, ja que podeu retallar-la.)

Pas 2

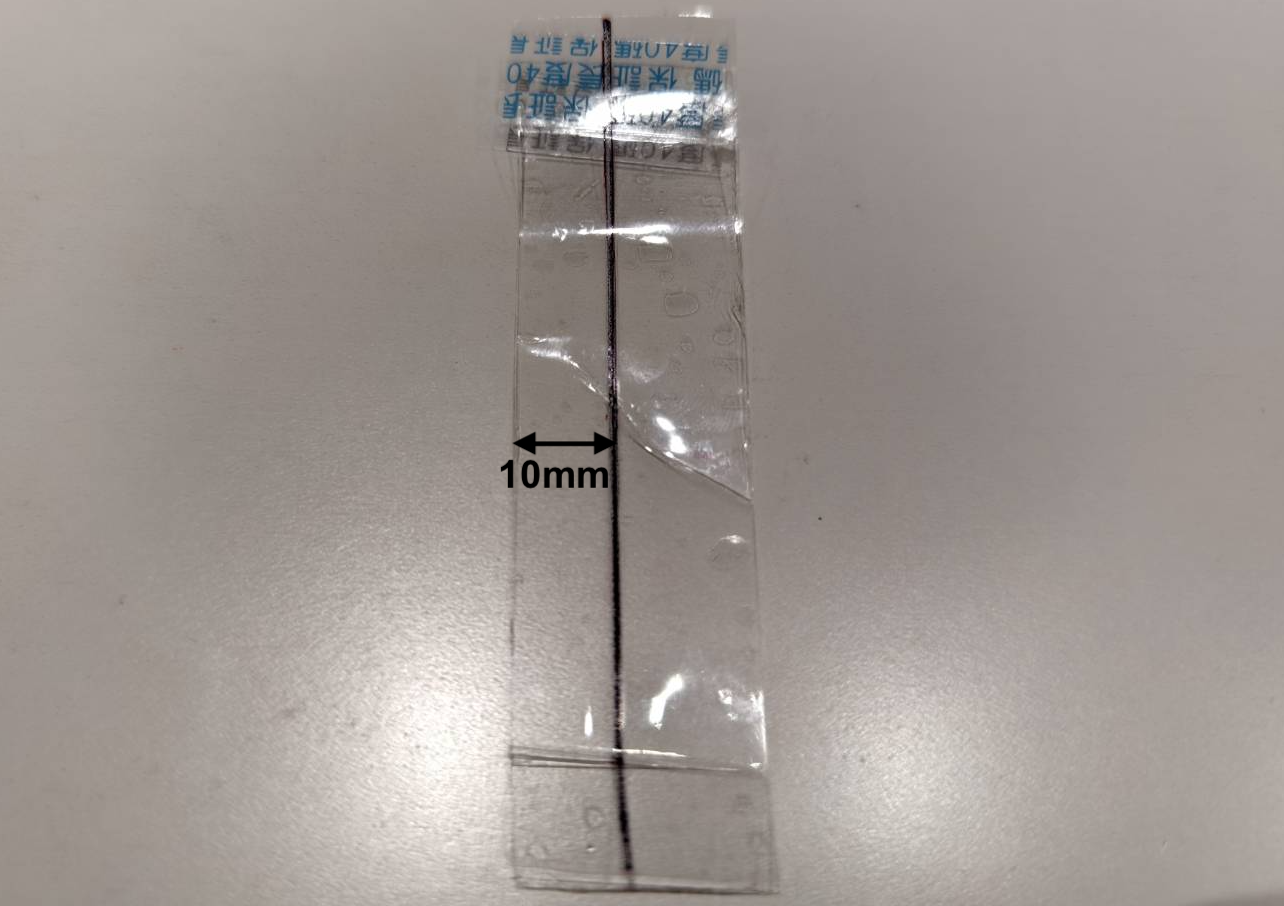

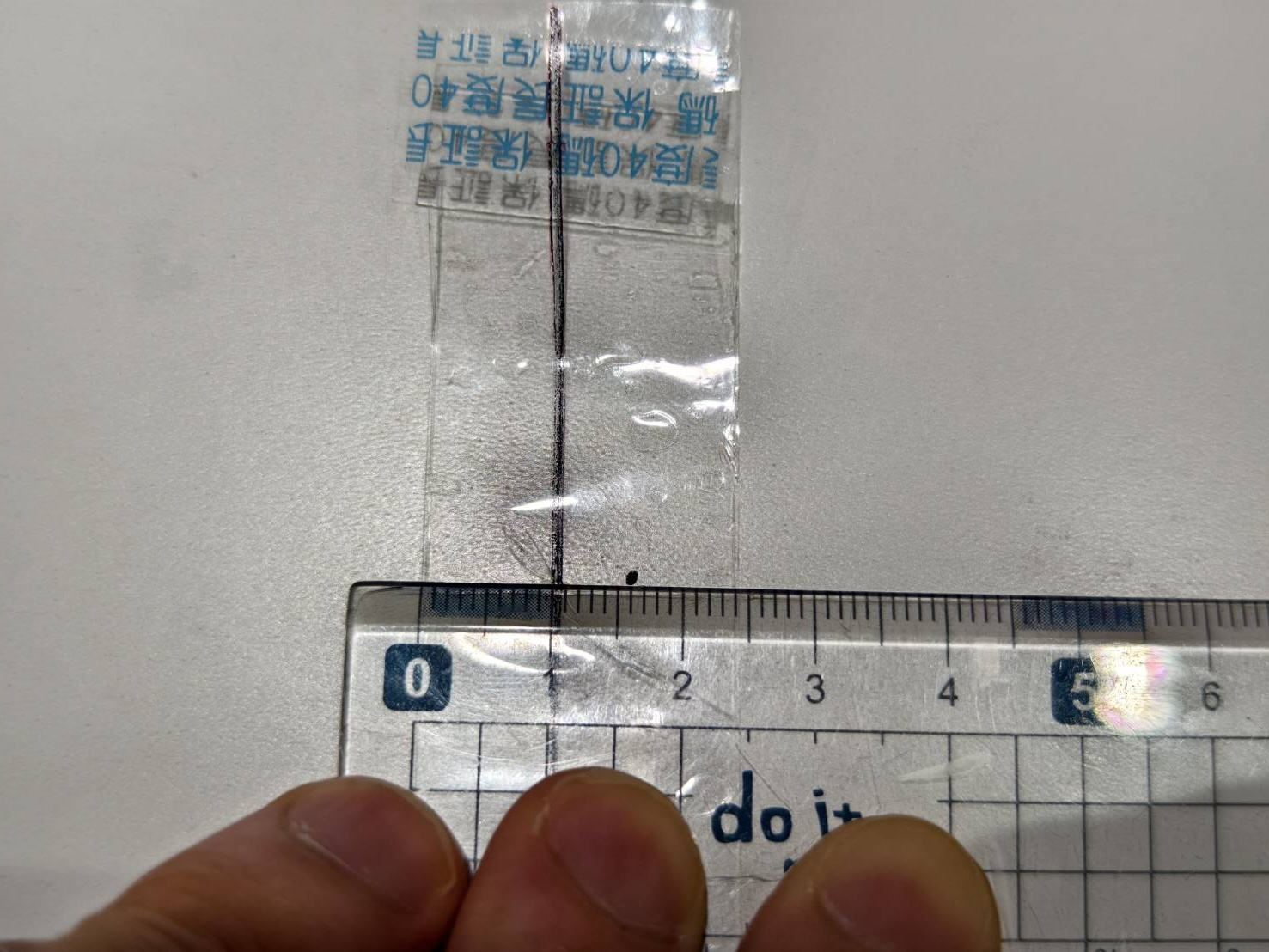

• Trobeu el punt vertical de 10 mm i marqueu-lo.


• Dibuixeu una línia vertical basada en la marca al llarg de tota la peça transparent.


Pas 3

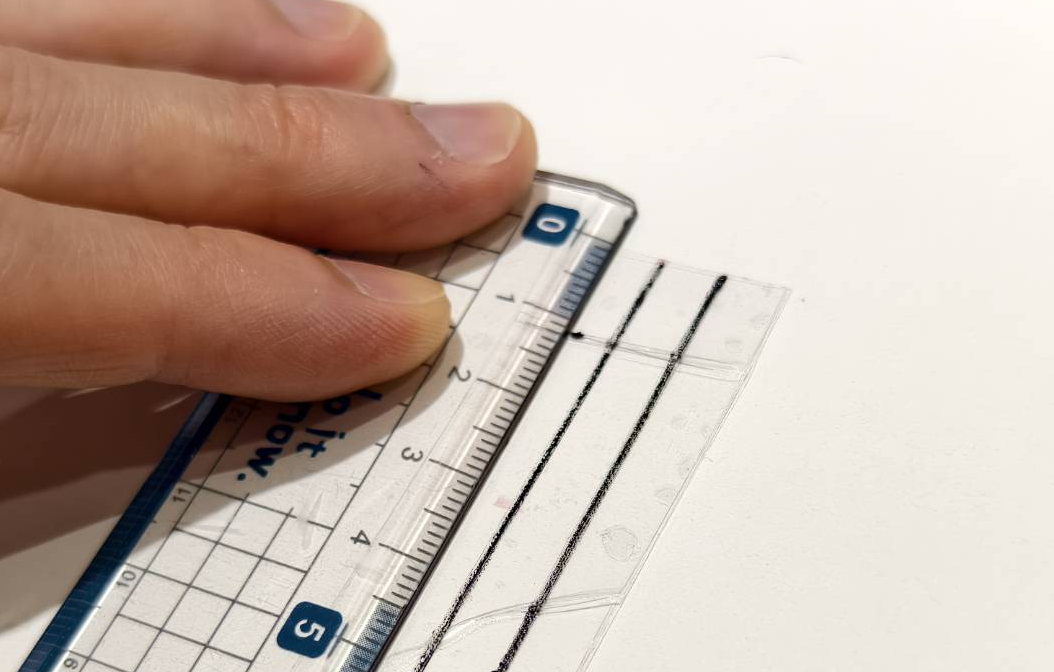

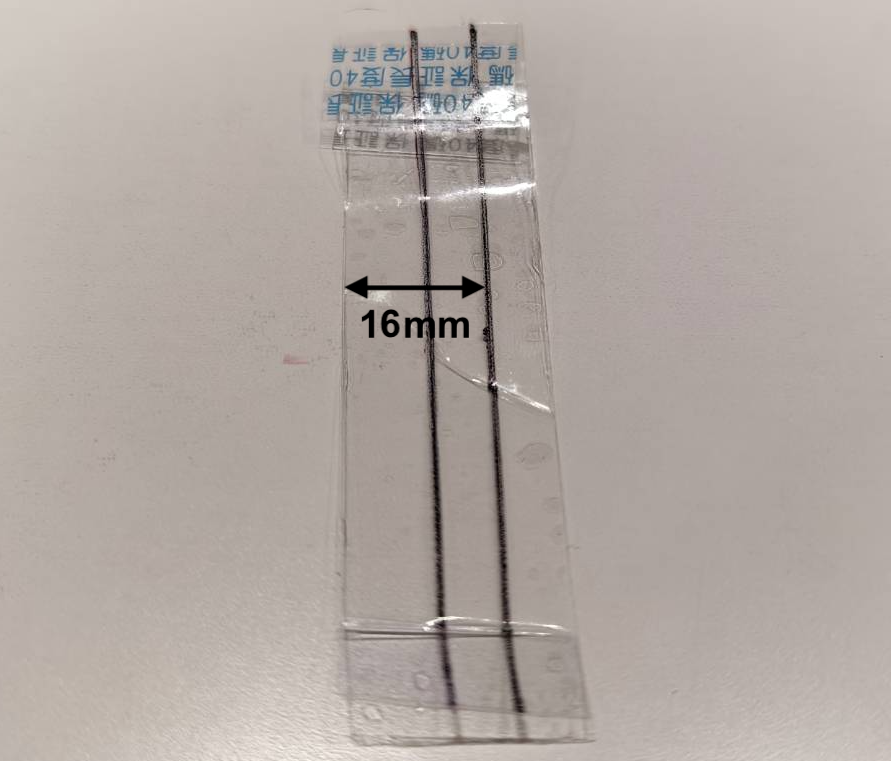

• Trobeu el punt vertical de 16 mm i marqueu-lo.


• Dibuixeu una línia vertical basada en la marca al llarg de tota la peça transparent.


Pas 4

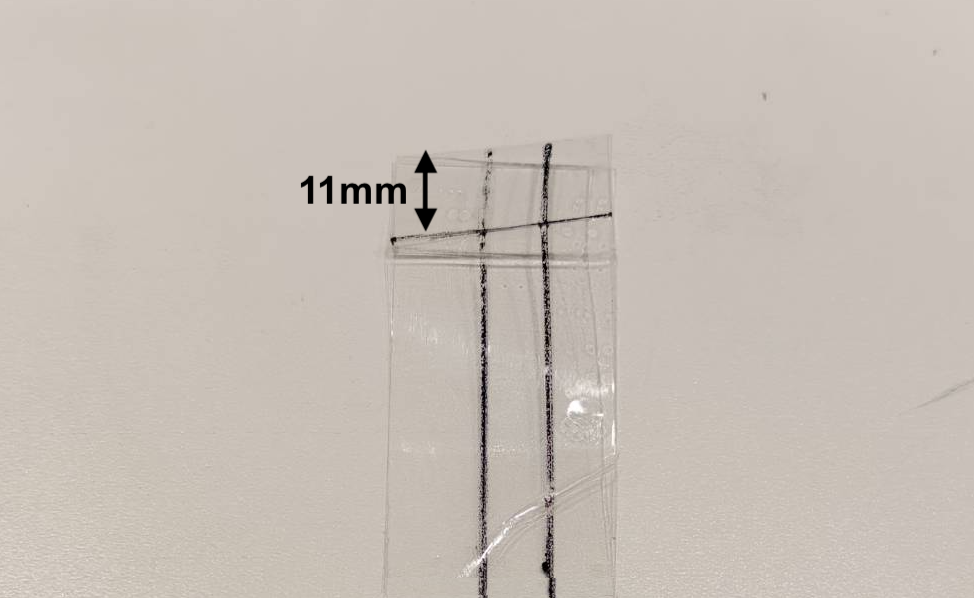

• Trobeu el punt horitzontal d'11 mm i marqueu-lo.


• Dibuixeu una línia vertical basada en la marca al llarg de tota la peça transparent.


Pas 5

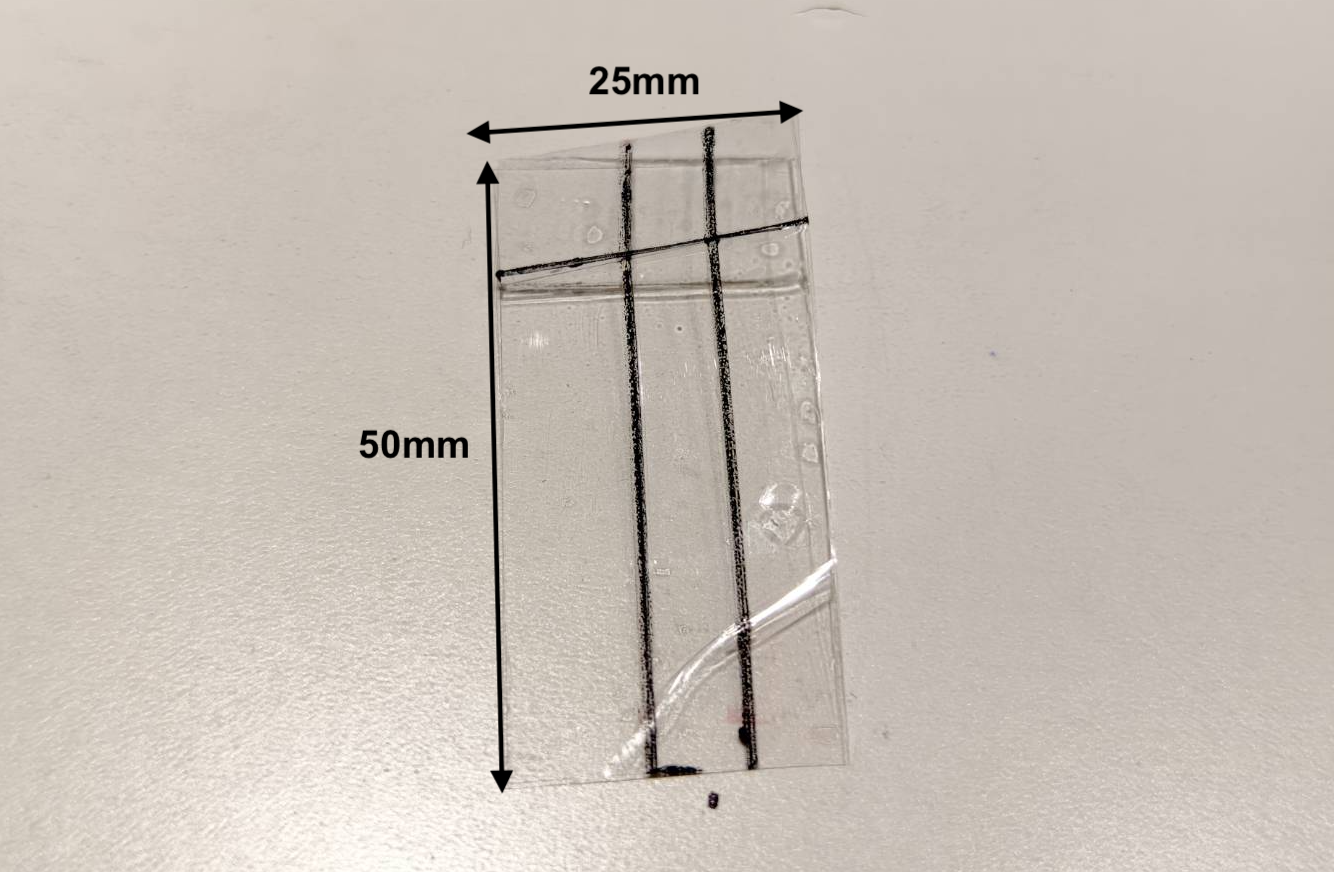

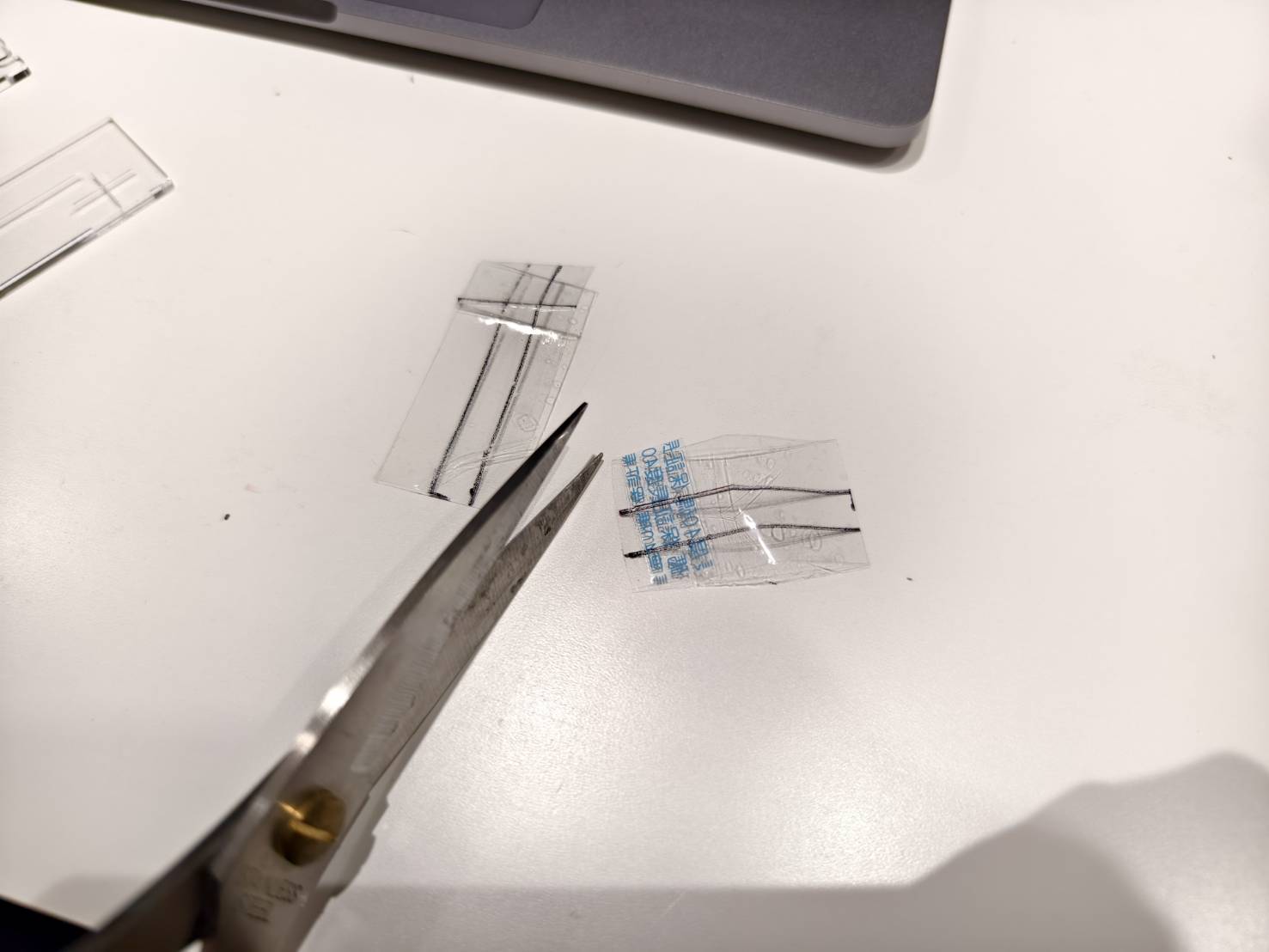

Retalleu la peça perquè faci 50 mm × 25 mm.

Pas 6

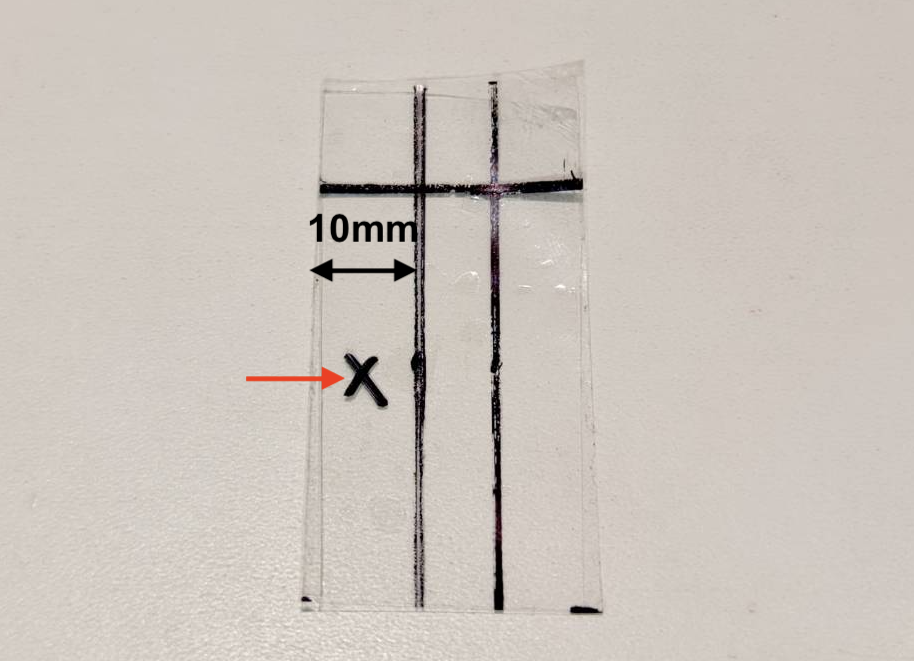

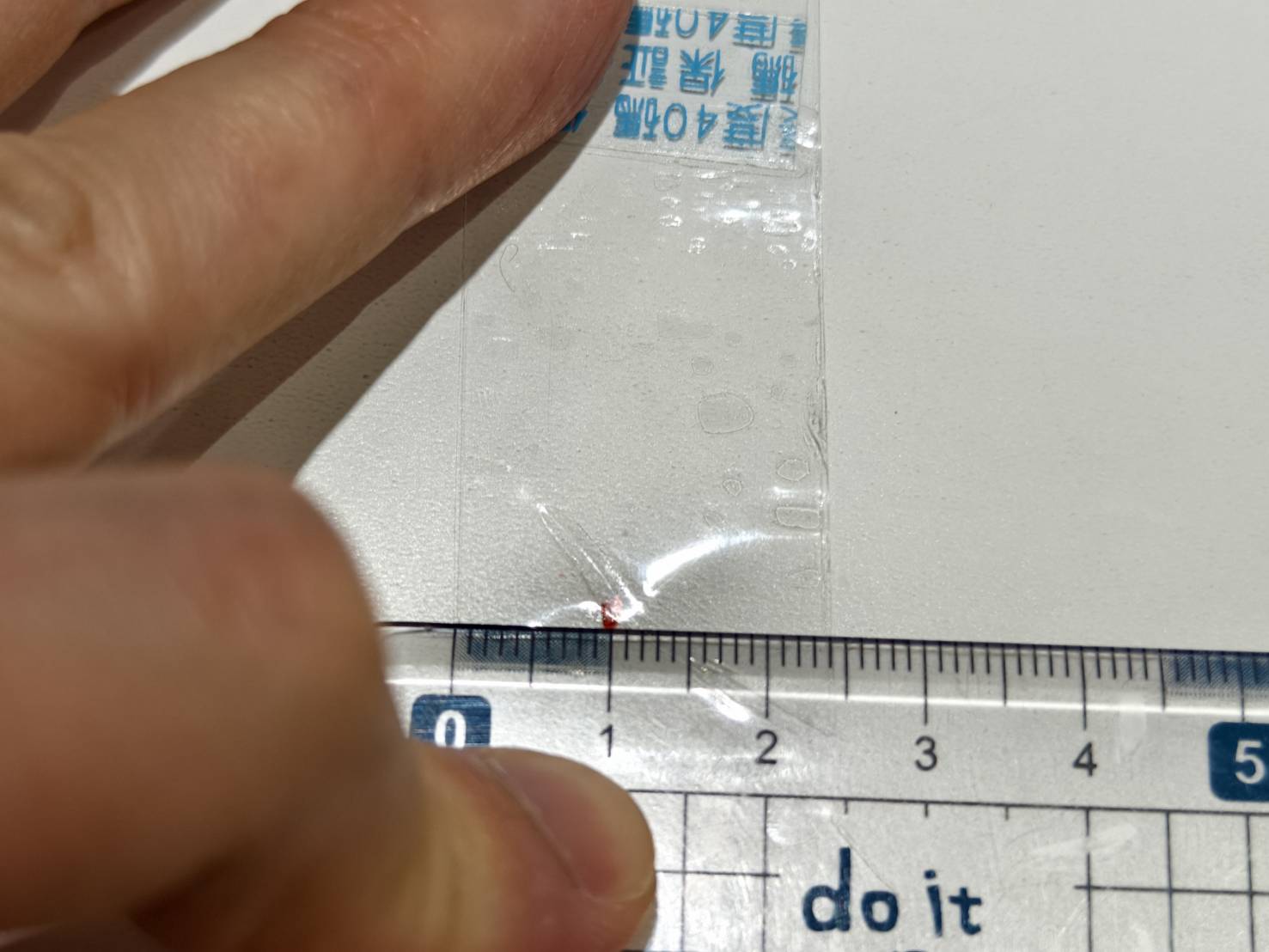

Feu una marca al costat de 10 mm.

Pas 7

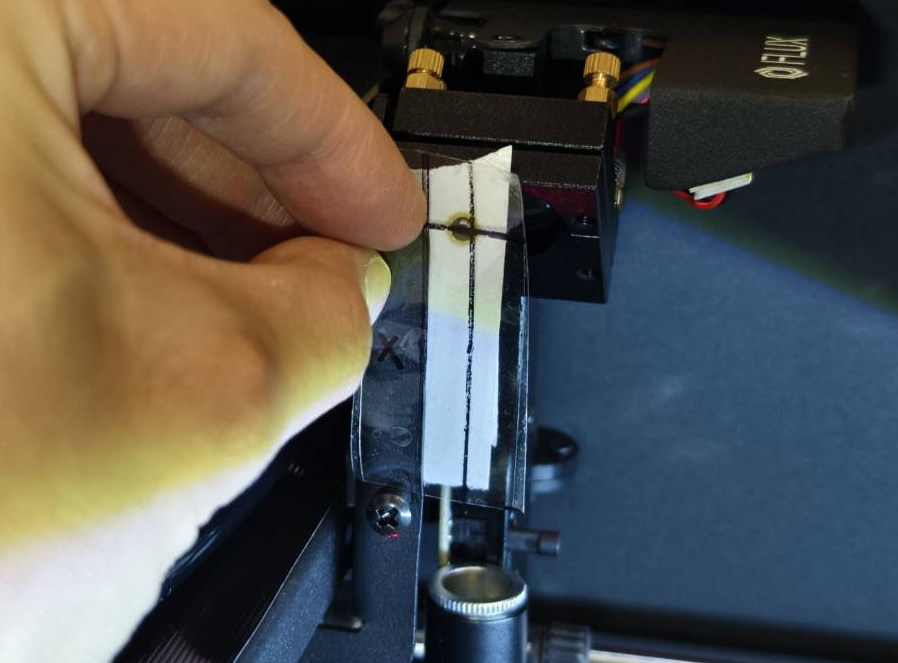

Consulteu la Guia d'alineació del camí òptic per obtenir instruccions sobre l'ús de l'eina.
