#913 Detecció de flux d'aire anormal

FLUX Support Team
  • Actualització

Possibles causes:

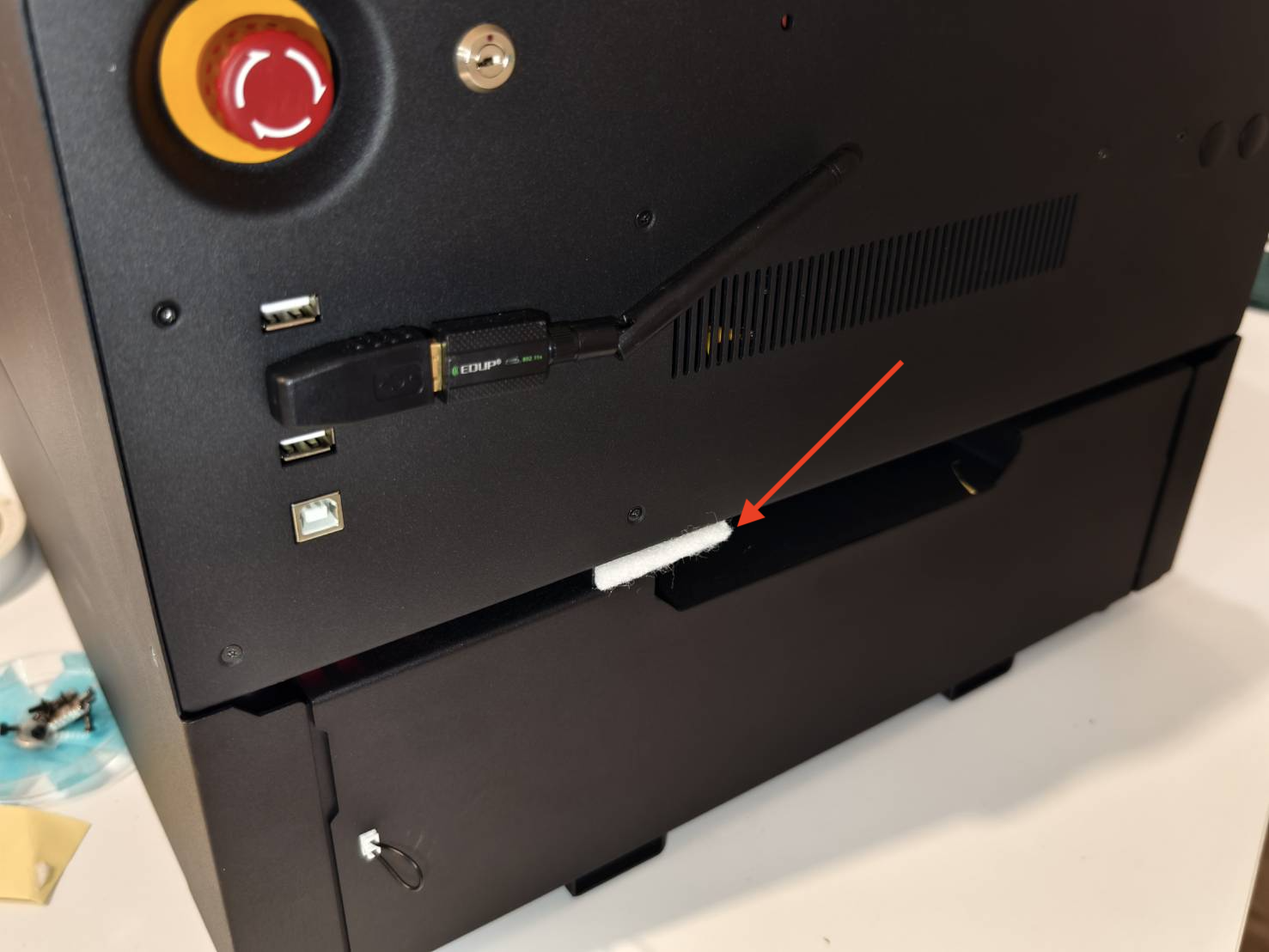

  1. El filtre de la bomba d'aire està brut i cal substituir-lo.
  2. El sistema falla (Torneu a actualitzar el firmware.)
  3. El tub d'aire està doblegat o danyat.
  4. El tub transparent de 3 vies (connector en T) del sensor està doblegat o danyat.
  5. La placa base no funciona correctament.
  6. La bomba d'aire és massa feble.
  7. La bomba d'aire és massa forta. (Menys probable)

(L'aplicació per a bomba d'aire externa només avisarà sobre flux d'aire feble, cosa que indica que el valor del flux d'aire cau per sota del rang normal.)

Pas 1

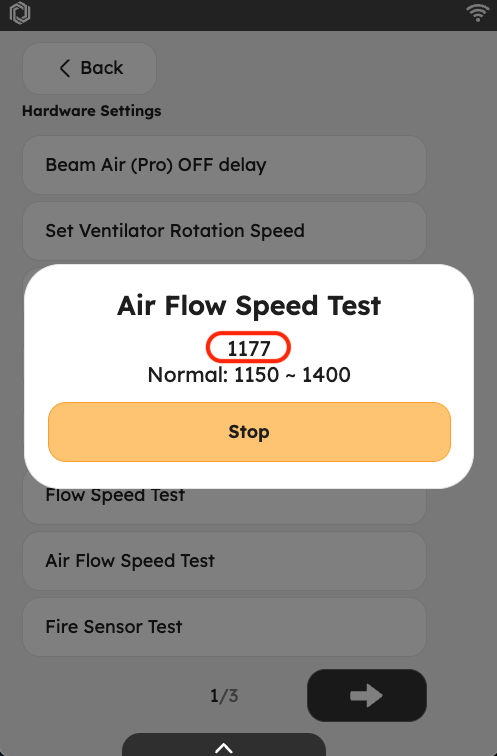

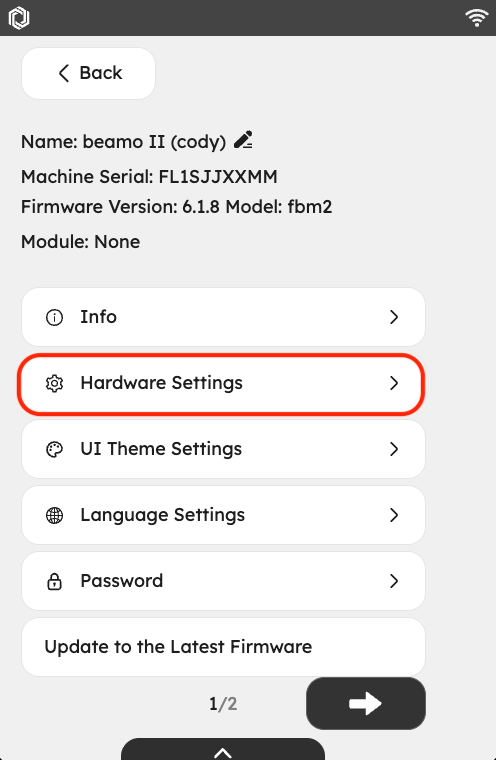

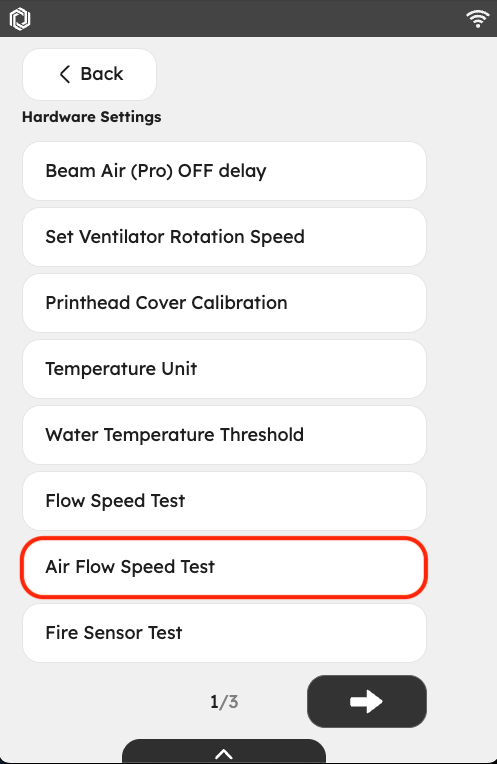

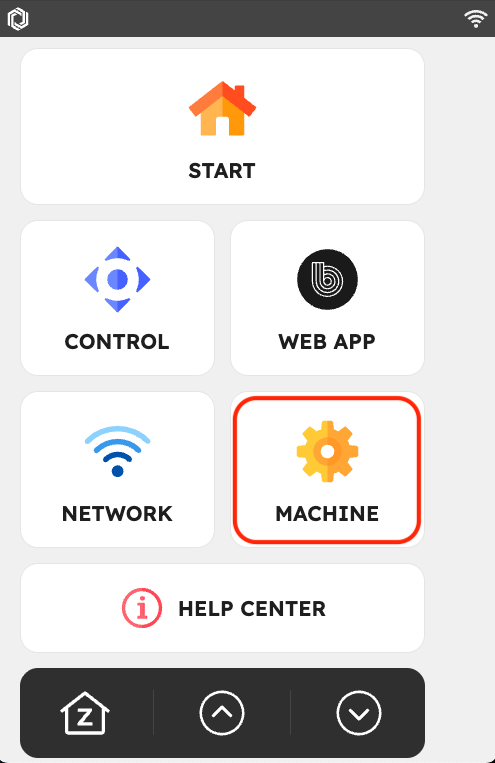

Substituïu el filtre de la bomba d'aire per un de nou al costat de la màquina i executeu una prova de flux d'aire per veure si el valor està dins del rang normal. (Executeu-la almenys 1 minut ja que el valor continuarà canviant.)

Determineu el resultat de la prova i la següent acció a realitzar

  • El valor està dins del rang normal >> Pas 1.1
  • El valor NO està dins del rang normal >> Pas 2

Pas 1.1

Executeu una tasca aleatòria i comproveu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar

  • No, l'error no apareix >> Problema resolt
  • Sí, l'error encara apareix >> Pas 1.2

Pas 1.2

Torneu a actualitzar el firmware a una versió estable per descartar la possibilitat d'un problema de firmware.
beamo II - Guia d'actualització del firmware

  • Executeu una tasca aleatòria i comproveu si apareix l'error.
    Screenshot 2024-05-31 at 3.16.46 PM.png

Determineu el resultat de la prova i la següent acció a realitzar

  • No, l'error no apareix >> Problema resolt

Pas 2

Quan s'executa la prova de velocitat del flux d'aire, surt aire de la punta del broquet, tal com es mostra al vídeo?

Determineu el resultat de la prova i la següent acció a realitzar

  • No, no surt aire >> Pas 3

Pas 2.1

Si us plau, utilitzeu el dit per bloquejar la punta del broquet i mantingueu-lo durant 10 segons, després allibereu-lo per veure els canvis en el valor.

Determineu el resultat de la prova i la següent acció a realitzar

  • El valor augmenta per sobre del rang normal quan la punta del broquet està bloquejada, i baixa dins del rang normal quan s'allibera. >> Pas 1.1
  • El valor augmenta per sobre del rang normal quan la punta del broquet està bloquejada, però baixa per sota del rang normal quan s'allibera >> Enregistreu un vídeo i contacteu amb nosaltres
    • Causa possible:
      • Deteriorament de la bomba d'aire
      • Fuita del tub d'aire (poc probable)
  • El valor augmenta dins del rang normal quan la punta del broquet està bloquejada, però baixa per sota del rang normal quan s'allibera >> Enregistreu un vídeo i contacteu amb nosaltres
    • Causa possible:
      • Deteriorament de la bomba d'aire
      • Fuita del tub d'aire (poc probable)
  • El valor sempre està per sota del rang normal, tant si es bloqueja com si s'allibera.
    >> Pas 2.2 (Deteriorament de la bomba d'aire, fuita del tub d'aire, problema del sistema, o tub de 3 vies, problema de la placa base)
  • El valor sempre està per sobre del rang normal, tant si es bloqueja com si s'allibera.
    >> Pas 2.3 (Tub d'aire doblegat o obstrucció en el sistema de flux d'aire.)

Pas 2.2

Torneu a actualitzar el firmware a una versió estable per descartar la possibilitat d'un problema de firmware.
beamo II - Guia d'actualització del firmware

Executeu una prova de flux d'aire per comprovar si el valor està dins del rang normal.



Determineu el resultat de la prova i la següent acció a realitzar

  • El valor ara està dins del rang normal. >> Problema resolt
  • El valor sempre està per sota del rang normal, tant si es bloqueja com si s'allibera.
    >> Pas 2.3 (Deteriorament de la bomba d'aire, fuites al tub d'aire, problema del sistema, o tub de 3 vies, problema de la placa base)

Pas 2.3

Obriu la coberta metàl·lica frontal per inspeccionar visualment i torneu a connectar o reorganitzeu els cables o tubs si cal:
(Consulteu el diagrama de la placa base per a la definició dels cables)

  • Si hi ha alguna connexió incorrecta dels tubs d'aire a la bomba d'aire.
  • Si hi ha alguna connexió incorrecta al tub d'aire transparent de 3 vies.
  • Si hi ha alguna connexió incorrecta dels cables de la bomba d'aire a la placa base.
  • Si el tub d'aire està doblegat en algun punt.

Retireu la coberta metàl·lica frontal. (Cargol torx T8 * 10 unitats)

Determineu el resultat de la prova i la següent acció a dur a terme.

  • Després de comprovar i reorganitzar, el valor del flux d'aire ara és normal >> Problema resolt.
  • Després de comprovar i reorganitzar, el valor del flux d'aire encara està per sota del rang normal >> Enregistreu un vídeo i contacteu amb nosaltres
    • Causa possible:
      • Deteriorament de la bomba d'aire
      • Problema de la placa base i cal substituir-la
      • Fuites al tub de 3 vies (Probable)
      • Fuita del tub d'aire (poc probable)
  • Després de comprovar i reorganitzar, el valor del flux d'aire encara està per sobre del rang normal >> Enregistreu un vídeo i contacteu amb nosaltres
    • Causa possible:
      • Tub d'aire doblegat
      • Obstrucció en el sistema de flux d'aire
      • La bomba d'aire és massa potent (Poc probable)

Pas 3

Obriu la coberta metàl·lica frontal per inspeccionar visualment i torneu a connectar o reorganitzeu els cables o tubs si cal:
(Consulteu el diagrama de la placa base per a la definició dels cables)

  • Si hi ha alguna connexió incorrecta dels tubs d'aire a la bomba d'aire.
  • Si hi ha alguna connexió incorrecta al tub d'aire transparent de 3 vies.
  • Si hi ha alguna connexió incorrecta dels cables de la bomba d'aire a la placa base.
  • Si el tub d'aire està doblegat en algun punt.

Retireu la coberta metàl·lica frontal. (Cargol torx T8 * 10 unitats)

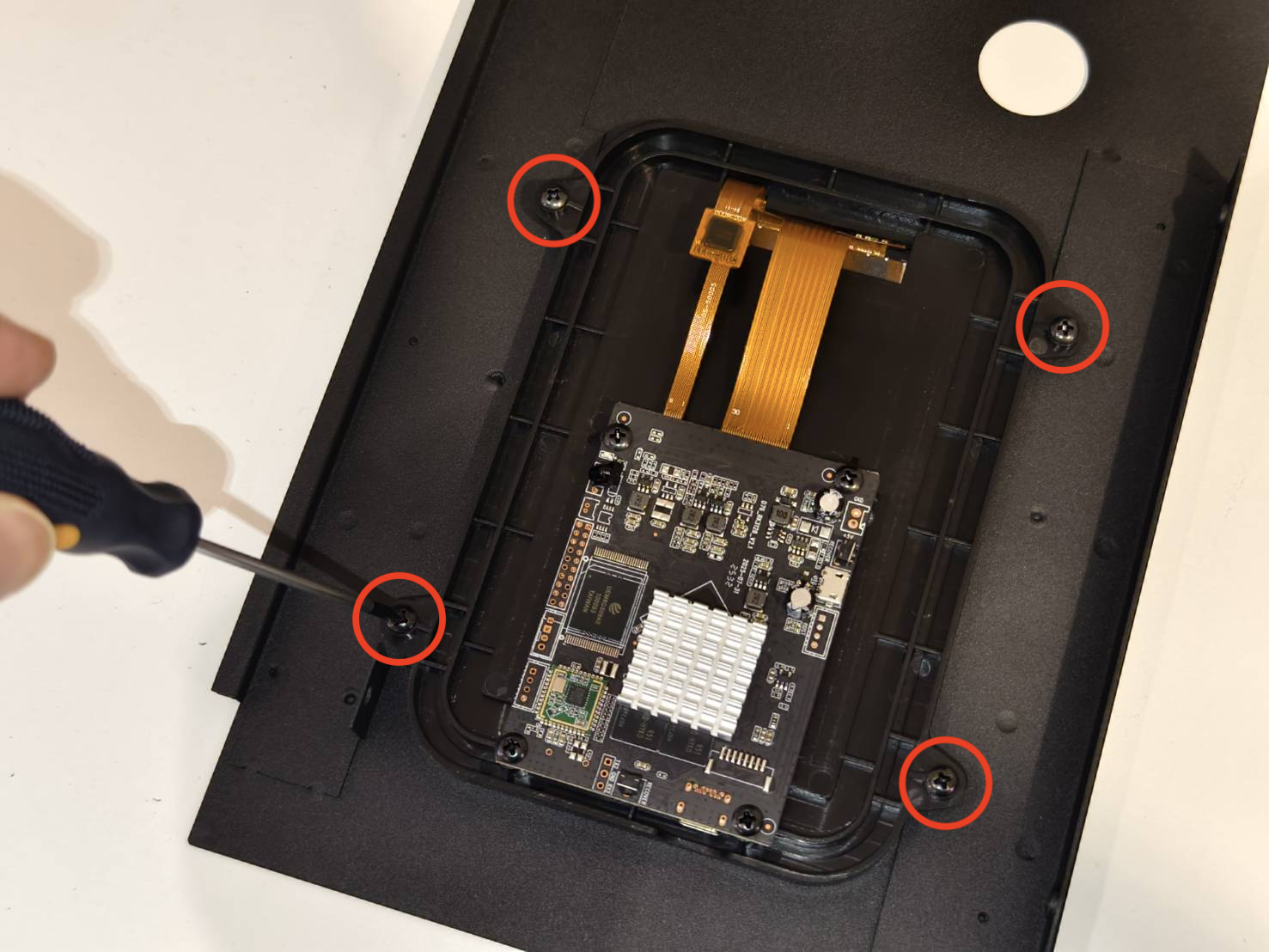

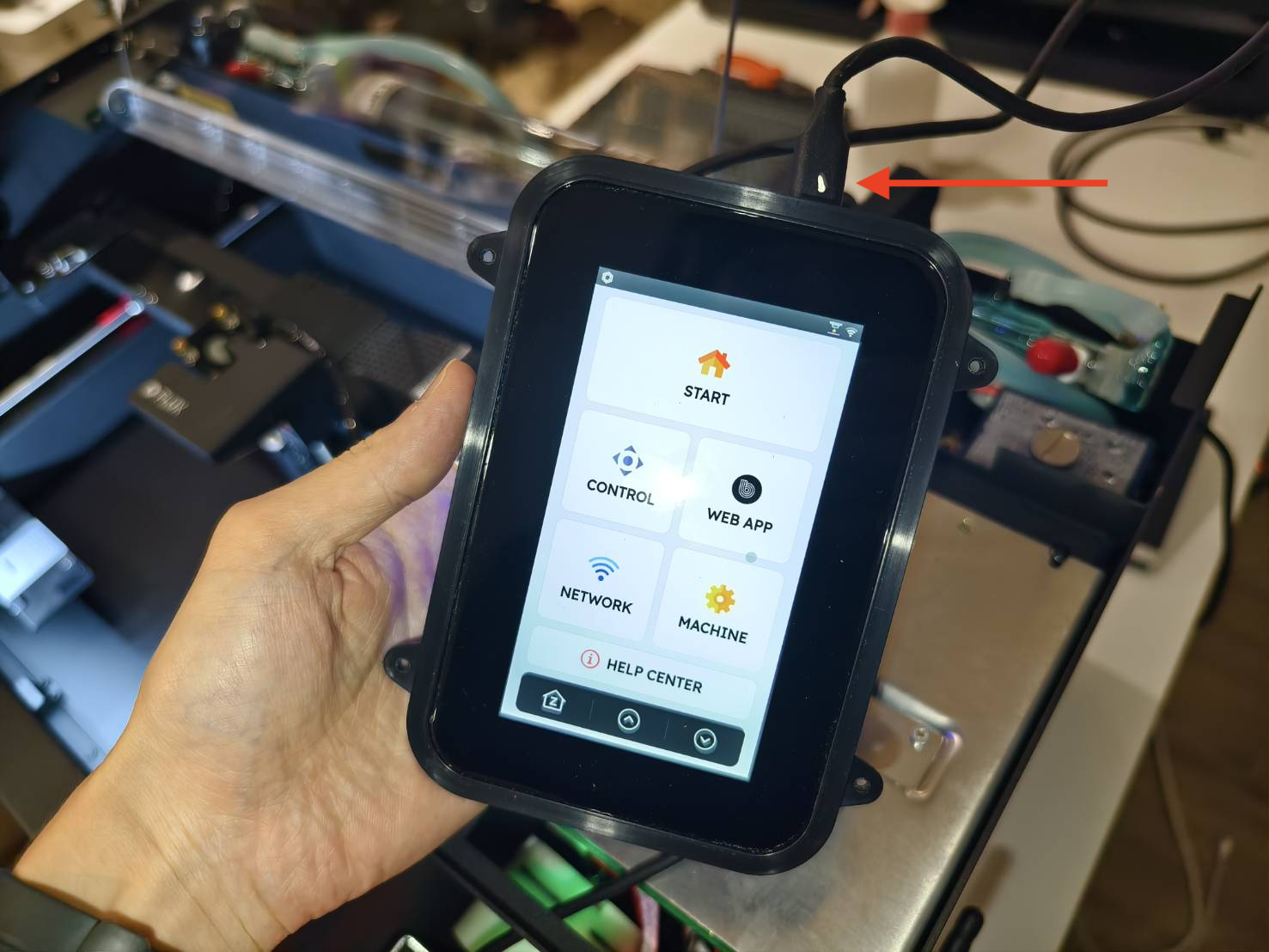

Retireu la pantalla i connecteu el cable Type-C a la placa RK.
(Assegureu-vos que el punt blanc del cable Type-C estigui orientat cap amunt.)

Comproveu les ubicacions tal com es mostra al vídeo.

Després de comprovar i reorganitzar, executeu la prova de velocitat del flux d'aire. Surt l'aire per la punta del broquet, tal com es mostra al vídeo?



Determineu el resultat de la prova i la següent acció a dur a terme.

Pas 3.1

Torneu a actualitzar el firmware a una versió estable per descartar la possibilitat d'un problema de firmware.
beamo II - Guia d'actualització del firmware

Després de comprovar i reorganitzar, executeu la prova de velocitat del flux d'aire. Surt l'aire per la punta del broquet, tal com es mostra al vídeo?



Determineu el resultat de la prova i la següent acció a dur a terme.

Informeu el distribuïdor local o el suport tècnic de FLUX:

*La informació recopilada, com ara fotografies o vídeos que mostrin el problema de la vostra màquina en aquest article, serà necessària per compartir-la amb el distribuïdor o el suport tècnic de FLUX.

#END
