#913 Detecció de flux d'aire anòmal

FLUX Support Team
  • Actualització

Possibles causes:

  1. Anomalia del sistema (Actualitzeu el microprogramari, restaureu la configuració de fàbrica o torneu a gravar la targeta SD).
  2. Tub d'aire doblegat o danyat.
  3. La unió en T transparent (connector en T) del sensor està doblegada o danyada.
  4. Fallada de la placa mare.
  5. Fallada de la placa adaptadora de la bomba d'aire.
  6. La bomba d'aire és massa feble.
  7. La bomba d'aire és massa potent (Probabilitat baixa).

Pas 1

  • Substituïu el filtre de la bomba d'aire al lateral de la màquina.IMG20250508171210.jpg

  • Assegureu-vos que la vàlvula d'aire estigui en posició OBERTA.

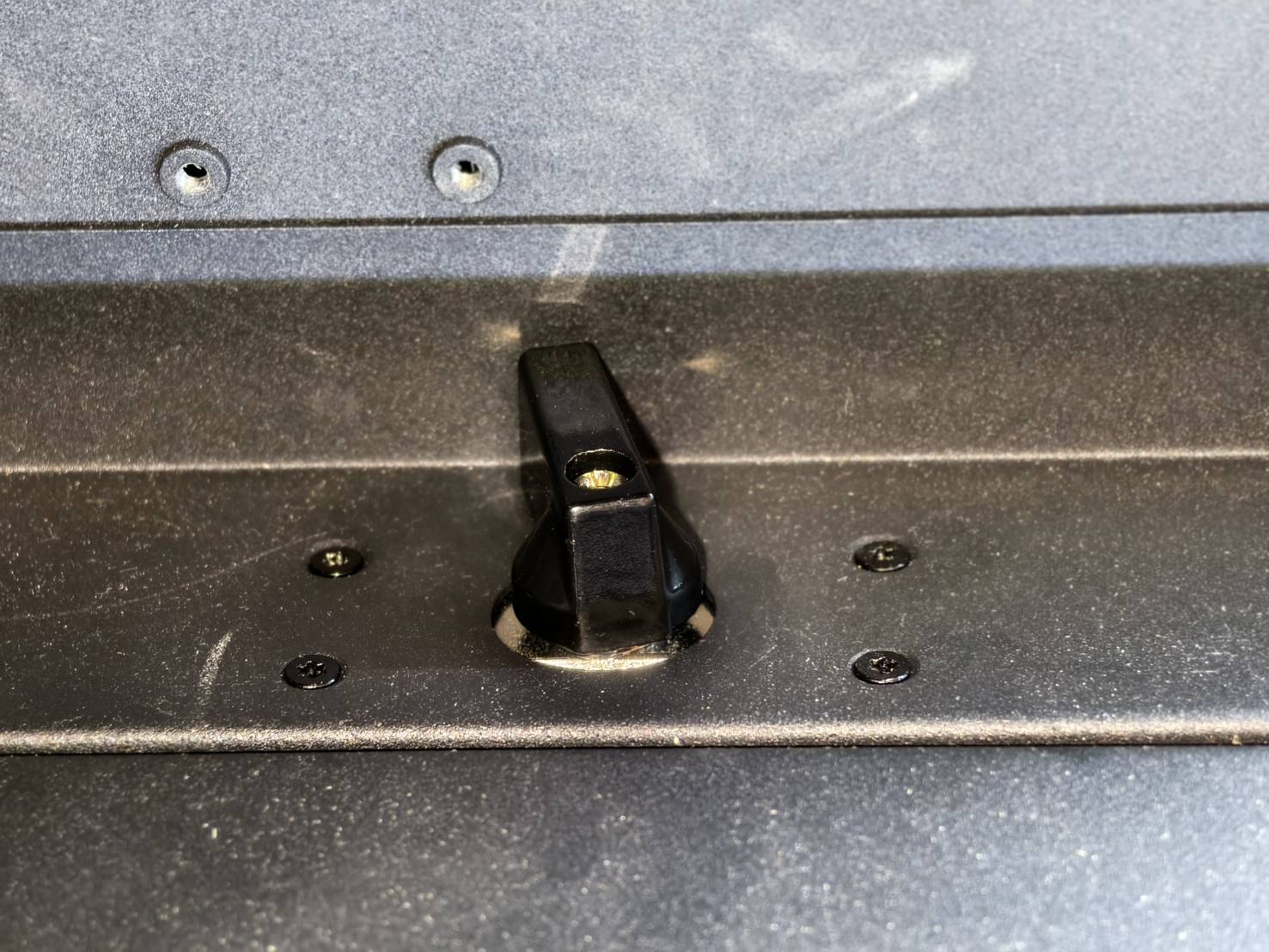

    Oberta

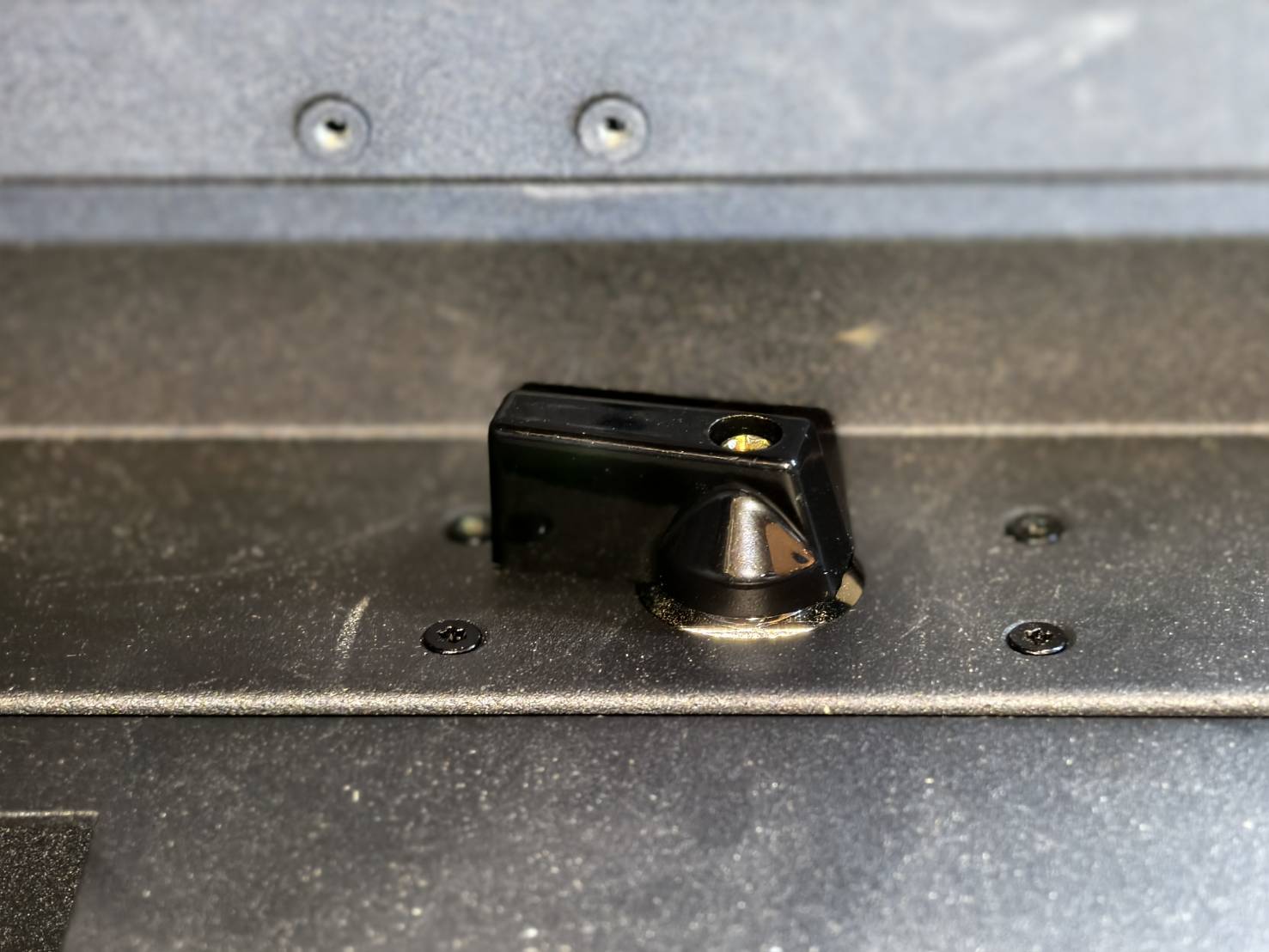

    Tancada
  • Realitzeu una prova de flux d'aire.



Avalueu el resultat de la prova i determineu el següent pas:

  • El valor està dins del rang normal >> Pas 3.1
  • El valor NO està dins del rang normal >> Pas 2

Pas 2

Comproveu si l'aire que surt pel broquet del capçal làser és normal.

  • Feu clic a "Acció ➜ Bomba d'aire" al panell de la màquina.
  • Col·loqueu la mà o un tros de paper de seda sota el broquet del capçal làser per comprovar si el flux d'aire és normal.

Avalueu el resultat de la prova i determineu el següent pas:

  • Sí, surt aire >> Pas 3

Pas 2.1

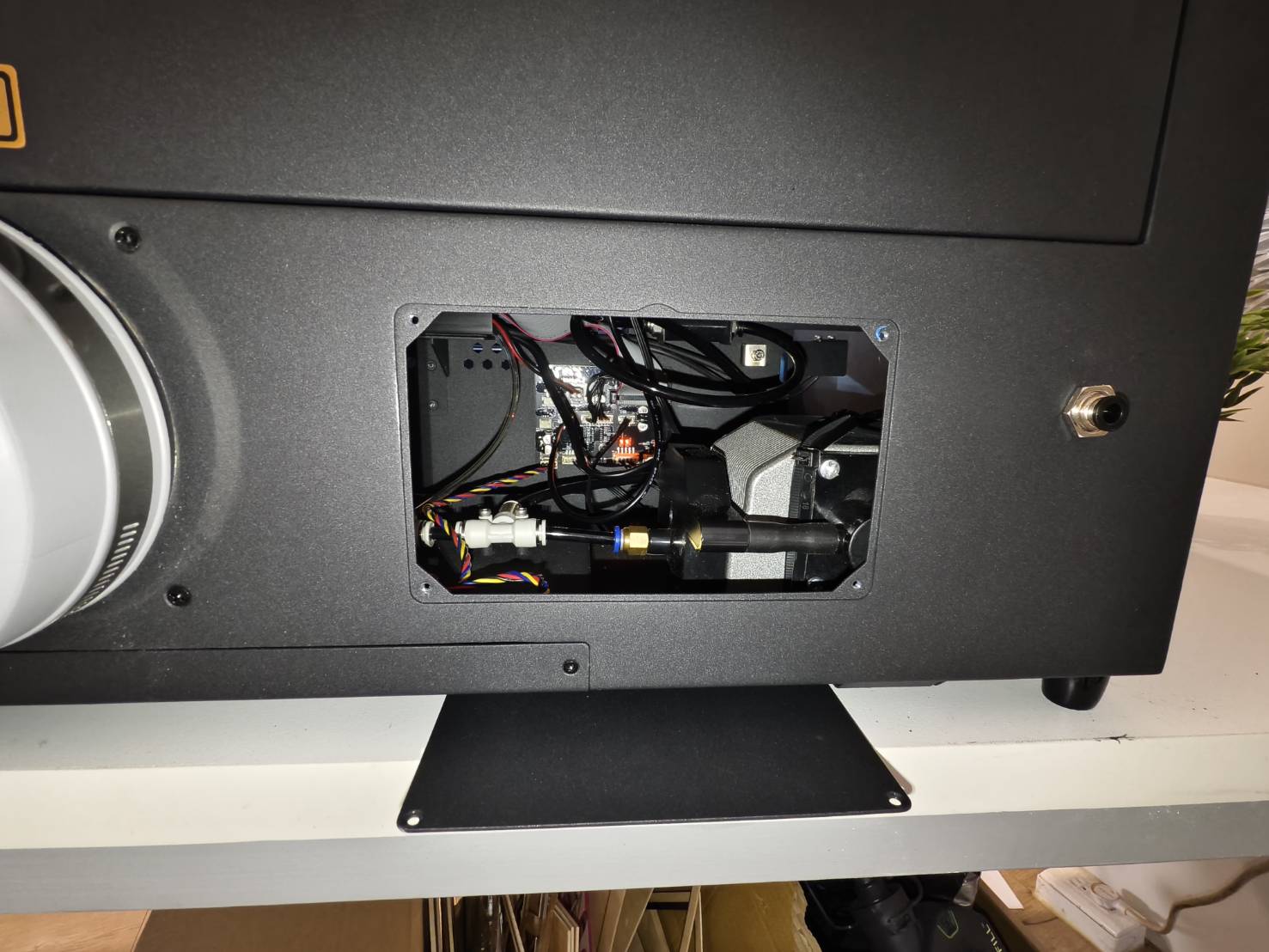

Retireu la coberta lateral de la màquina i comproveu si el cablejat i la connexió en T estan connectats correctament.

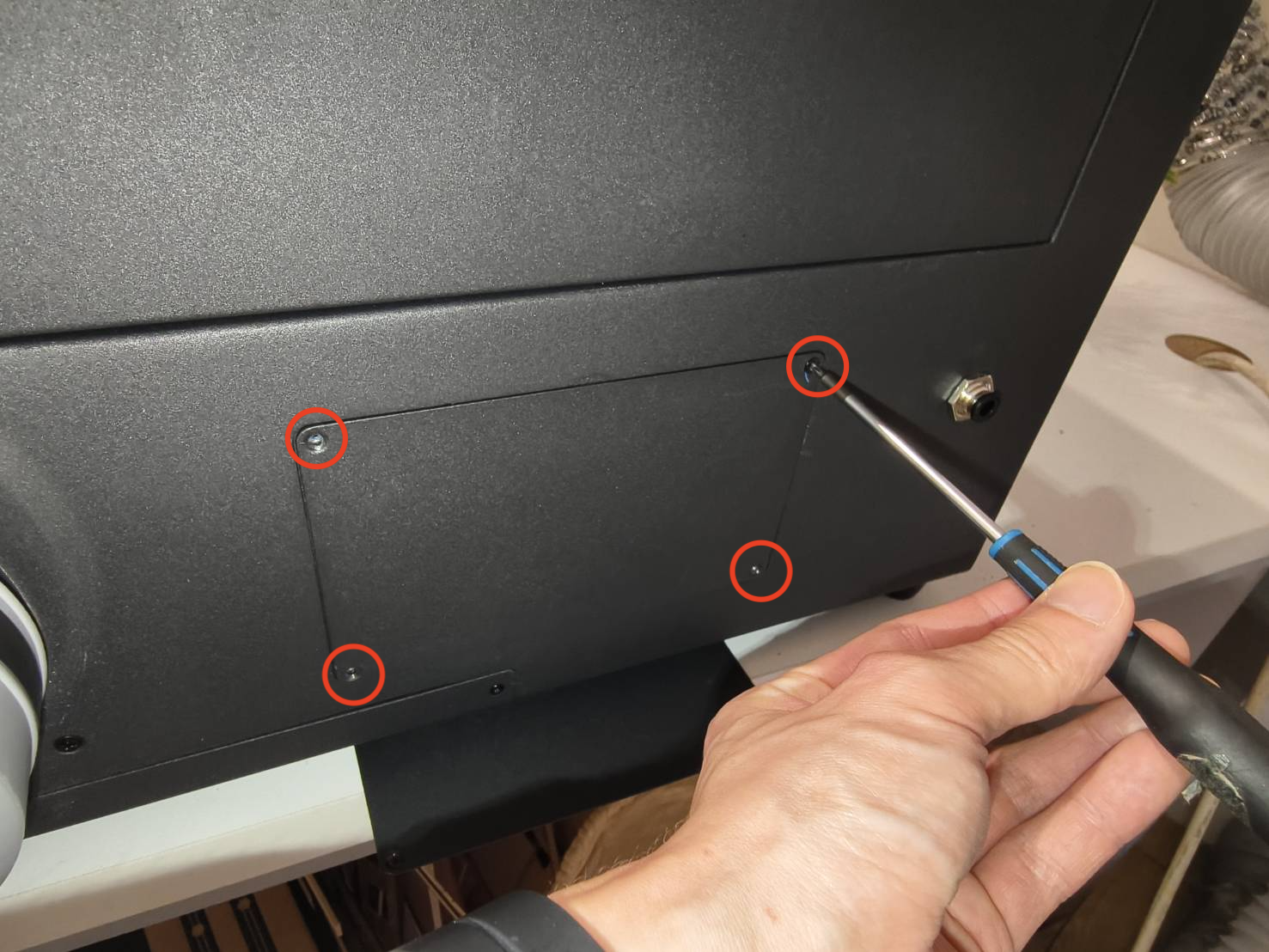

  • Afluixeu els cargols Phillips del lateral per obrir la coberta lateral.

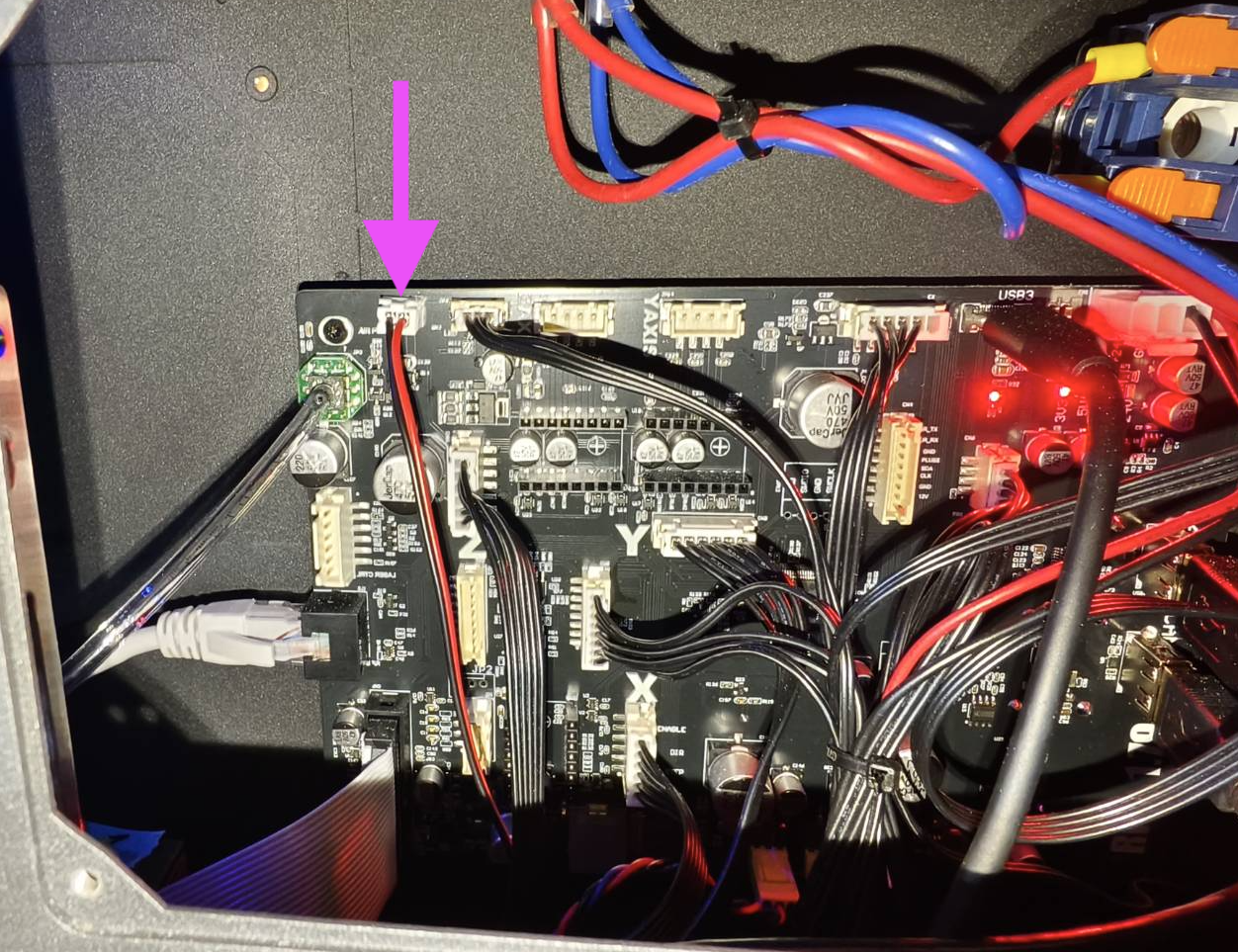

  • Comproveu o torneu a connectar els cables de la bomba d'aire a la placa base (Si us plau, apagueu primer la màquina).


  • Desmunteu la coberta posterior i comproveu si les connexions del tub d'aire estan fluixes o doblegades.

  • Comproveu el tub d'aire del capçal làser.

    El tub d'aire del broquet està doblegat El tub d'aire de la cadena està doblegat



  • Engegueu la màquina i feu clic a "Acció ➜ Bomba d'aire" per comprovar si la funció de bufat d'aire funciona correctament.

Avalueu el resultat de la prova i determineu el següent pas:

  • Sí, surt aire >> Pas 3

Pas 2.2

Restaureu la màquina als valors de fàbrica i comproveu si surt aire del broquet làser.

(Inici Màquina Pàgina següent Restablir valors de fàbrica Sí)


Avalueu el resultat de la prova i determineu el següent pas:

  • Sí, surt aire >> Pas 3

Pas 2.3

Actualitzeu el firmware a la versió més recent i comproveu si surt aire del broquet làser.
4-7 Actualització de firmware




Avalueu el resultat de la prova i determineu el següent pas:

  • No, NO surt aire >> Contacteu amb el Servei d'atenció al client
    • Possibles causes:
      1. Fallada de la bomba d'aire, cal substituir-la.
      2. Fallada de la placa base, cal substituir-la.
      3. Fallada de la placa adaptadora de la bomba d'aire, cal substituir-la.

Pas 2.4

Activeu la "Prova de velocitat del flux d'aire" al panell de la màquina i moveu el capçal làser als quatre cantons de l'àrea de treball per verificar si el valor canvia amb el moviment.
Per activar la prova: Feu clic a "Màquina ➜ Configuració del maquinari ➜ Prova de velocitat del flux d'aire"

Com activar la prova de velocitat del flux d'aire



Demostració:



Avalueu el resultat de la prova i determineu el següent pas:

  • El valor sempre està dins del rang normal >> Pas 2.5
  • El valor sempre està per sota del mínim >> Pas 4
  • El valor sempre està per sobre del rang màxim >> Pas 5
  • El valor fluctua entre normal i màxim >> Pas 5

Pas 2.5

Executeu una tasca i observeu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Avalueu el resultat de la prova i determineu el següent pas:

  • No, l'error no apareix >> Problema resolt
    • Causa possible:
      1. S'ha produït un error del sistema.

Pas 3

Activeu el valor del flux d'aire al panell i moveu el capçal làser per tota l'àrea de treball per veure si el valor canvia mentre moveu el capçal làser.

Com activar la prova de velocitat del flux d'aire.



Demostració:



Determineu el resultat de la prova i la següent acció a dur a terme.

  • El valor sempre està dins del rang normal >> Pas 3.1
  • El valor sempre és inferior al valor mínim >> Pas 4
  • El valor sempre és superior al rang màxim >> Pas 5
  • El valor canvia entre el normal i el valor màxim >> Pas 5

Pas 3.1

Executeu una tasca i observeu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Avalueu el resultat de la prova i determineu el següent pas:

  • No, l'error no apareix >> La màquina funciona correctament.
  • Sí, l'error encara apareix >> Pas 3.2

Pas 3.2

Reconnecteu la unió en T transparent (connexió en T) del sensor i executeu una tasca per verificar si l'error persisteix.

  • Obriu la coberta lateral per inspeccionar l'interior de la màquina.

  • Reconnecteu la unió en T transparent (connexió en T).



  • Executeu una tasca i observeu si apareix l'error.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Avalueu el resultat de la prova i determineu el següent pas:

  • No, l'error no apareix >> Problema resolt

    • Causa possible:
      1. Connexió deficient de la unió en T transparent.
  • Sí, l'error encara apareix >> Pas 3.3

Pas 3.3

Restaureu la màquina als valors de fàbrica i executeu una tasca per veure si es produeix l'error.

(Inici Màquina Pàgina següent Restablir valors de fàbrica Sí)



Avalueu el resultat de la prova i determineu el següent pas:

  • No, l'error no apareix >> Problema resolt

    • Causa possible:
      1. Error del sistema.

Pas 4

Reconnecteu la unió en T transparent (connexió en T) i comproveu el valor del flux d'aire.

  • Obriu la coberta lateral per inspeccionar l'interior de la màquina.

  • Reconnecteu la unió en T transparent.



  • Activeu la "Prova de velocitat del flux d'aire" i moveu el capçal làser per comprovar els valors.

Avalueu el resultat de la prova i determineu el següent pas:

  • El valor sempre està dins del rang normal >> Pas 4.3
  • El valor està sempre per sota del mínim >> Pas 4.1
  • El valor està sempre per sobre del rang màxim >> Pas 5
  • El valor fluctua entre normal i màxim >> Pas 5

Pas 4.1

Comproveu si els tubs d'aire i la unió en T transparent tenen fuites o danys.

  • Comproveu el tub d'aire del capçal làser.

    El tub d'aire del broquet està doblegat El tub d'aire de la cadena està doblegat
  • Comproveu si els connectors dels tubs d'aire tenen fuites. Reconnecteu-los si cal.


  • Comproveu la resta del recorregut del tub d'aire.

    Vista general de la disposició dels tubs d'aire

Avalueu el resultat de la prova i determineu el següent pas:

  • Els tubs d'aire i la unió en T són normals >> Pas 4.2

Pas 4.2

Restaureu la màquina a la configuració de fàbrica i comproveu si el valor del flux d'aire torna a la normalitat.

(Inici Màquina Pàgina següent Restablir valors de fàbrica Sí)



Avalueu el resultat de la prova i determineu el següent pas:

  • El valor sempre està dins del rang normal >> Pas 4.3
  • El valor està persistentment per sota del mínim >> Contacteu amb el Servei d'atenció al client
    • Possibles causes:
      1. Fallada de la bomba d'aire, cal substituir-la.
      2. Fallada de la placa base, cal substituir-la.
      3. Fallada de la unió en T, cal substituir-la.
  • El valor està sempre per sobre del rang màxim >> Pas 5
  • El valor fluctua entre normal i màxim >> Pas 5

Pas 4.3

Executeu una tasca i observeu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Avalueu el resultat de la prova i determineu el següent pas:

  • No, l'error no apareix >> Problema resolt
    • Possibles causes:
      1. Error del sistema.
      2. Connexió deficient de la unió en T.

Pas 5

Obriu la coberta lateral i comproveu si els tubs d'aire negres tenen doblecs o plecs.

  • Obriu la coberta lateral per inspeccionar l'interior de la màquina.

  • Comproveu la unió en T.


  • Comproveu si els connectors dels tubs d'aire tenen fuites. Reconnecteu-los si cal.

  • Comproveu la resta del recorregut del tub d'aire.

    Vista general de la disposició dels tubs d'aire

Avalueu el resultat de la prova i determineu el següent pas:

  • No hi ha doblecs als tubs d'aire >> Pas 6
  • S'han trobat plecs als tubs d'aire >> Pas 5.1

Pas 5.1

Intenteu redreçar la part plegada del tub d'aire i proveu el valor del flux d'aire.
NO talleu el tub d'aire. Aquest pas només consisteix a aplicar força per redreçar-lo.



Avalueu el resultat de la prova i determineu el següent pas:

  • El valor sempre està dins del rang normal >> Pas 5.2
  • El valor està persistentment per sota del mínim >> Pas 4

Pas 5.2

Executeu una tasca i observeu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Avalueu el resultat de la prova i determineu el següent pas:

  • No, l'error no apareix >> Problema resolt
    • Causa possible:
      1. El tub d'aire estava plegat anteriorment, però s'ha redreçat i reparat correctament.
  • Sí, l'error encara apareix >> Pas 5.3

Pas 5.3

Restaureu la màquina als valors de fàbrica i observeu si l'error torna a aparèixer.

(Inici Màquina Pàgina següent Restablir valors de fàbrica Sí)



Avalueu el resultat de la prova i determineu el següent pas:

  • No, l'error no apareix >> Problema resolt

    • Causa possible:
      1. Error del sistema.

Pas 6

Restaureu la màquina als valors de fàbrica i comproveu el valor del flux d'aire.

(Inici Màquina Pàgina següent Restablir valors de fàbrica Sí)



Avalueu el resultat de la prova i determineu el següent pas:

  • El valor sempre està dins del rang normal >> Pas 4.3
  • El valor està persistentment per sota del mínim >> Pas 4
  • El valor està sempre per sobre del rang màxim >> Pas 6.1
  • El valor fluctua entre normal i màxim >> Pas 6.1

Pas 6.1

Desconnecteu la unió en T transparent de la placa base i observeu si el valor disminueix.






Avalueu el resultat de la prova i determineu el següent pas:

  • El valor disminueix i es manté per sota del rang normal >> Contacteu amb el Servei d'atenció al client
    • Fallada de la bomba d'aire, cal substituir-la.
    • El tub d'aire està plegat en algun lloc que no es pot veure.
    • Fallada de la placa base, cal substituir-la (Probabilitat baixa).
    • Fallada de la unió en T, cal substituir-la (Probabilitat baixa).

Contacteu amb el Servei d'atenció al client

*La informació recopilada en aquest article, com ara fotografies o vídeos que mostrin problemes de la màquina, s'haurà de compartir amb el vostre distribuïdor o el suport tècnic de FLUX.
