#910 Problema de l'eix Z/Problema d'enfocament automàtic/Problema de la plataforma de bresca/Problema del llit de treball/Distància d'enfocament incorrecta

FLUX Support Team
  • Actualització

Descripció:

Les causes dels problemes de l'eix Z poden ser força complexes. Hi ha diversos símptomes relacionats, com ara el mal funcionament de la funció d'enfocament automàtic, la incapacitat total de la plataforma per moure's, l'error de la plataforma per retornar a l'origen o la impossibilitat d'arribar a la part superior. Consulteu els passos següents per resoldre els problemes de l'eix Z.

Si el problema de la vostra màquina és una distància de focus incorrecta, consulteu aquest article per obtenir instruccions sobre com ajustar la distància de focus.

Causes possibles

  1. Fallada del sistema (Actualitzeu el firmware, restaureu la configuració de fàbrica o torneu a programar la placa RK).
  2. El material no és prou pla.
  3. Mal funcionament de la sonda d'enfocament automàtic.
  4. Fallada de la placa de control d'enfocament automàtic.
  5. Fallada de la placa principal.
  6. Fallada de l'interruptor de límit superior de l'eix vertical (eix Z).
  7. La plataforma de niu d'abella no està nivelada.
  8. Fallada del motor pas a pas de l'eix Z (Baixa probabilitat).

Pas A1

Realitzeu una prova d'enfocament automàtic sense que el broquet làser toqui la superfície.
Col·loqueu el material a la plataforma de niu d'abella i moveu el capçal làser sobre el material de manera que només la sonda de focus pugui tocar el material durant l'enfocament.



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • L'enfocament encara falla >> Pas A2
  • L'enfocament ara és normal >> Pas A1.1

Pas A1.1

  • Assegureu-vos que la sonda hagi baixat fins al punt més baix, de manera que la longitud de la sonda superi la del broquet.
  • Assegureu-vos que el broquet estigui ben fixat; un cop fixat, el broquet es mourà cap amunt per evitar interferir amb la sonda d'enfocament durant el procés d'enfocament.
  • Com que les longituds de la punta del broquet i la sonda són molt similars, assegureu-vos que el material sigui prou pla per evitar que contacti primer amb la punta del broquet.

  • Després de verificar els punts anteriors, torneu a executar l'enfocament automàtic.



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • L'enfocament automàtic ara funciona correctament >> Problema resolt
  • L'enfocament encara falla >> Pas A1.2

Pas A1.2

Consulteu el vídeo següent per confirmar si esteu experimentant una situació similar on la punta del broquet contacta amb la superfície del material abans que la sonda.



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, el meu problema és similar a la situació del vídeo >> Enregistreu un vídeo >> Contacteu amb el suport tècnic
    • Possibles causes:
      1. Dany a la connexió roscada entre el broquet i el suport del tercer mirall, que impedeix que el broquet es mogui cap a la part superior.
      2. La plataforma de rusc no és prou plana.
      3. La plataforma de treball no està nivelada i requereix ajustament.
  • No, el meu problema és diferent del vídeo >> Pas C1

Pas A2

Actualitzeu o torneu a actualitzar el firmware a la versió més recent per veure si es pot resoldre el problema.
Utilitzeu l'enllaç per consultar les instruccions.
4-7 Actualització del firmware



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, el problema s'ha resolt >> Problema resolt
    • Causa possible: Fallada del sistema de la màquina
  • No, el problema persisteix >> Pas A3

Pas A3

Retireu la plataforma de rusc d'abella i els suports.
Aneu a l'opció "Manteniment" del panell de control, premeu els dos interruptors de límit de l'eix Z i observeu si canvia la icona.
Les icones de límit superior i inferior de l'eix Z del panell de control funcionen correctament?




Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, totes dues funcionen normalment >> Pas B1
  • No, una o totes dues no funcionen >> Pas A4

Pas A4

Desconnecteu el cable de l'interruptor de límit de l'eix Z de la placa base i comproveu les icones del panell de control. Estan totes dues icones en estat OFF?

  • Apagueu l'alimentació de la màquina. Obriu la coberta lateral per veure l'interior de la màquina.

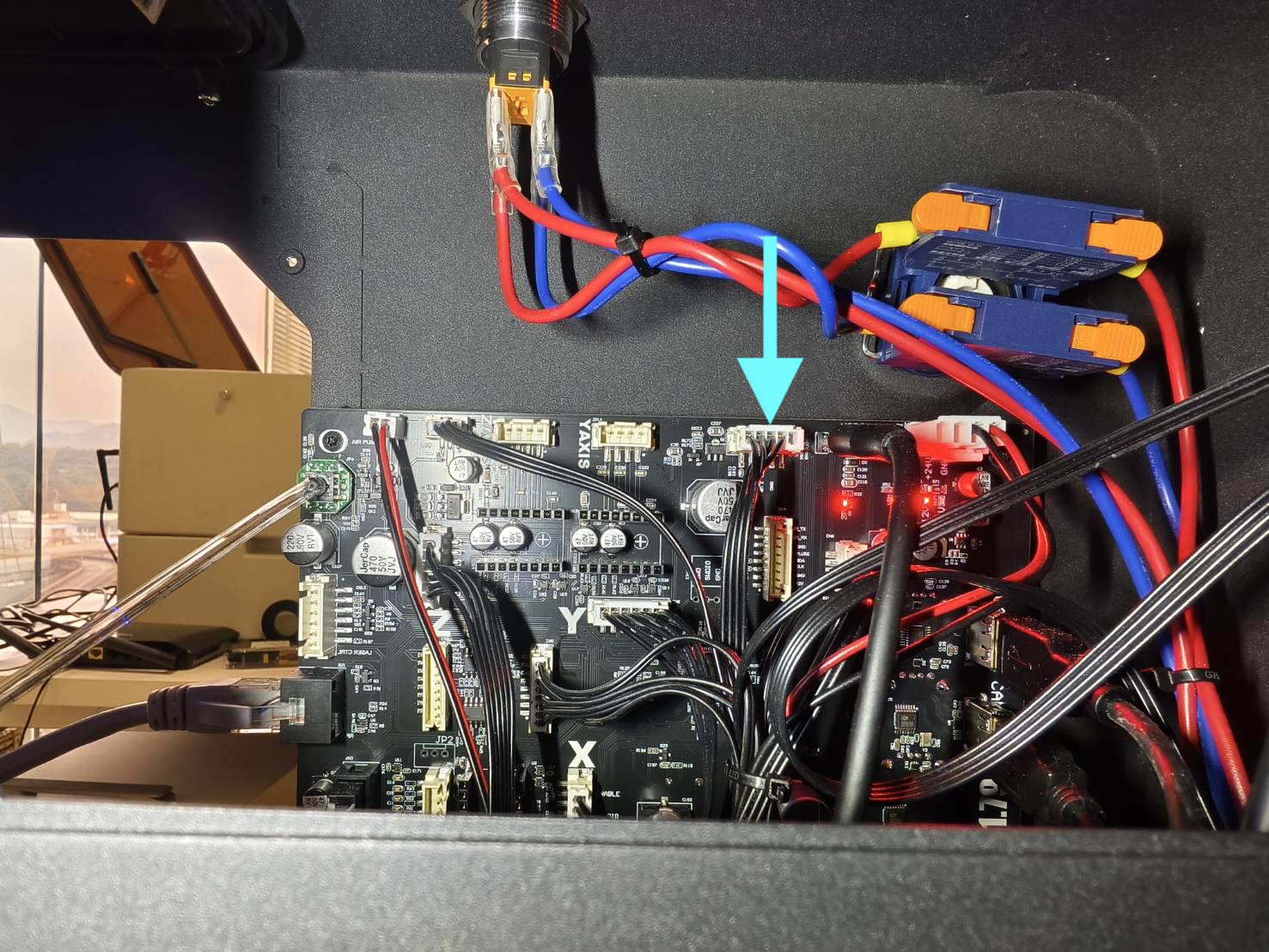

  • Desconnecteu el cable de cinta de l'interruptor de límit de l'eix Z.
    (Si la vostra placa PCB difereix de la fotografia, consulteu el Diagrama .)



  • Enceneu l'alimentació de la màquina i comproveu les icones. Estan totes dues icones en estat OFF?



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, totes dues estan OFF >> Enregistreu un vídeo >> Contacteu amb el suport tècnic
    • Causa possible:
      1. Fallada de l'interruptor de límit, cal substituir-lo.

Pas B1

Reinstal·leu la plataforma de rusc d'abella.
Comproveu si la plataforma de treball pot activar els dos interruptors de límit de l'eix Z superior i inferior.
Baixeu la plataforma de treball i després pugeu-la fins a dalt, comprovant si activa l'interruptor de límit de l'eix Z.

Exemple normal - Activat
Exemple anormal - No activat
(Demostrat amb HEXA)



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, es poden activar tots dos interruptors >> Pas C1
  • No, la màquina fa un soroll de grinyol en arribar al límit >> Contacteu amb el suport tècnic
    • Causa possible:
      1. La plataforma de treball no està anivellada i requereix ajustament.
  • No, la plataforma només es pot moure en una direcció >> Pas C1
  • No, la plataforma no es pot moure en absolut >> Pas B2

Pas B2

Aixequeu/baixeu manualment la plataforma de treball per comprovar si es mou lliurement amunt i avall.

Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, la plataforma es pot moure manualment. >> Pas B3
  • No, la plataforma sembla encallada. >> Pas B2.1

Pas B2.1

Proveu de lubricar els quatre cargols de rosca per veure si la plataforma es pot moure manualment i mitjançant el panell de control.
Consulteu l'article relacionat.



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, ara la plataforma es pot moure manualment i mitjançant el panell de control >> Pas B1
  • La plataforma es pot moure manualment, però no mitjançant el panell >> Pas B3
  • No es pot moure la plataforma manualment >> Contacteu amb el suport tècnic
    • Causa possible:
      1. La plataforma d'enfocament automàtic està oxidada o malmesa.

Pas B3

Desconnecteu i torneu a connectar el cable del motor de l'eix Z. Després, proveu d'utilitzar el panell de control per aixecar/baixar la plataforma.
(Si la vostra placa PCB difereix de la fotografia, consulteu el Diagrama .)

  • Apagueu l'alimentació de la màquina. Obriu la coberta lateral per veure l'interior de la màquina.

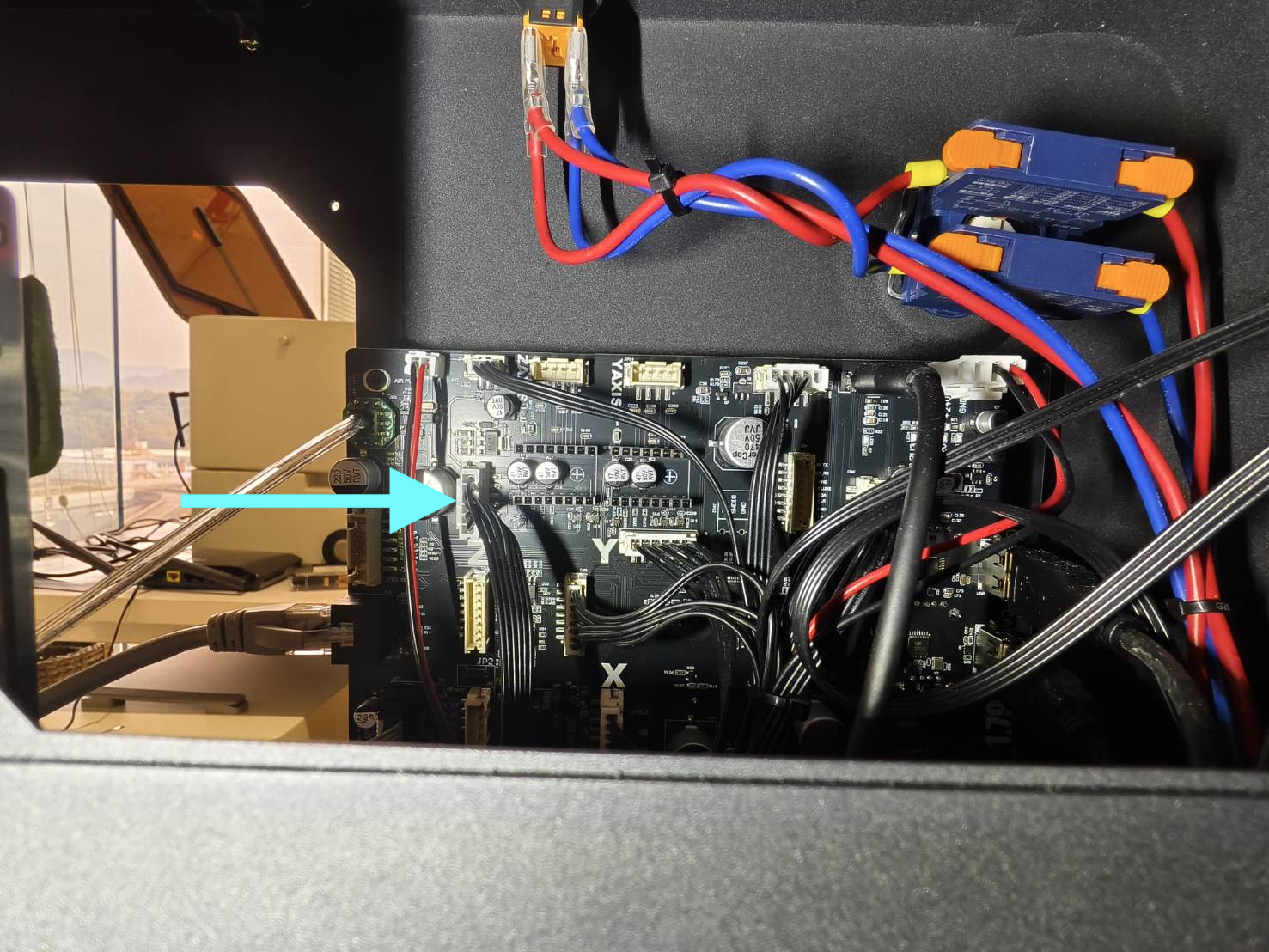

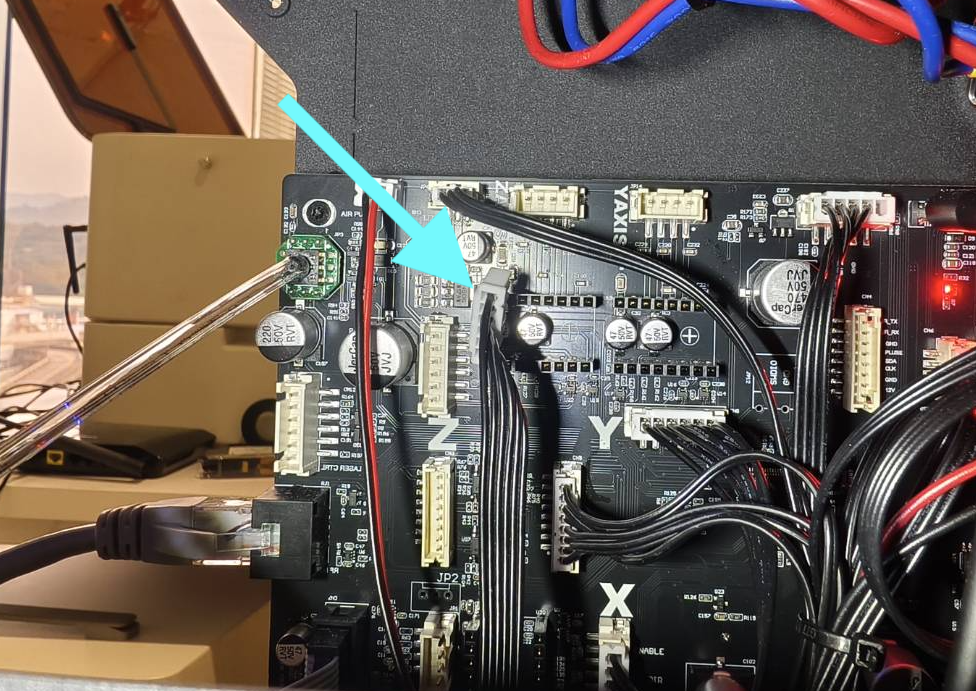

  • Desconnecteu i torneu a connectar el cable del motor de l'eix Z.



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Ara la plataforma es pot moure mitjançant el panell de control >> Pas B1
  • No, la plataforma només es mou en una direcció O no es pot moure en absolut >> Contacteu amb el suport tècnic
    • Possibles causes:
      1. Fallada de la placa base
      2. Fallada del CI del controlador de l'eix Z
      3. Fallada del motor de l'eix Z (Baixa probabilitat)

Pas C1

  • Utilitzeu un bastonet de cotó mullat amb alcohol per netejar la sonda del mòdul d'enfocament automàtic.


  • Comproveu si la plataforma es pot moure amunt i avall.

Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, la plataforma es pot moure amunt i avall >> Pas C8
  • No, la plataforma només es mou en una direcció >> Pas C2

Pas C2

  • Apagueu l'alimentació de la màquina. Obriu la coberta lateral per veure l'interior de la màquina.

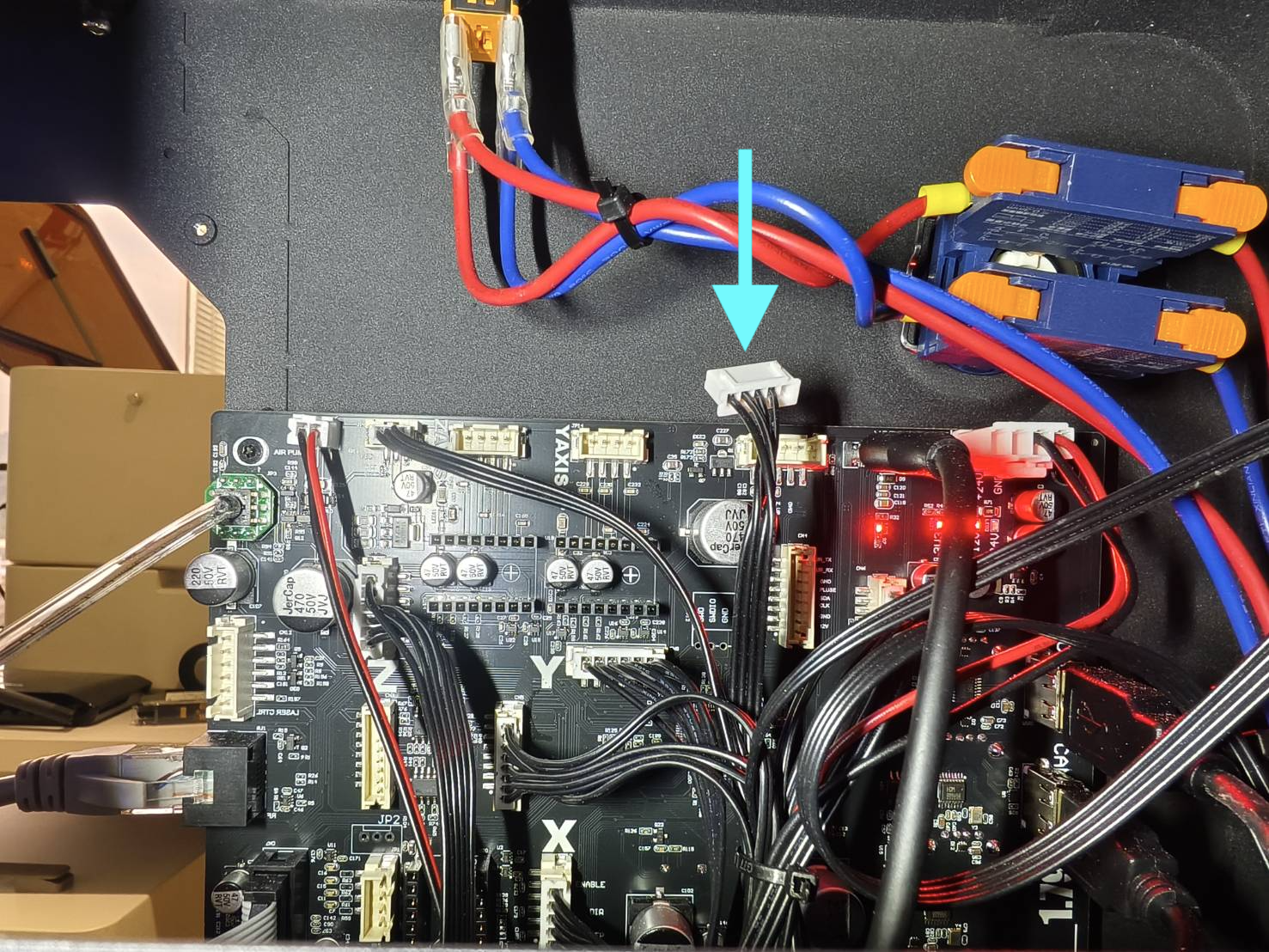

  • Desconnecteu el cable de cinta gris i després comproveu si la plataforma pot pujar/baixar.

Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, la plataforma es pot moure amunt i avall >> Pas C8
  • No, la plataforma només es mou en una direcció >> Pas C3

Pas C3

  • Apagueu l'alimentació i torneu a connectar el cable de cinta gris.

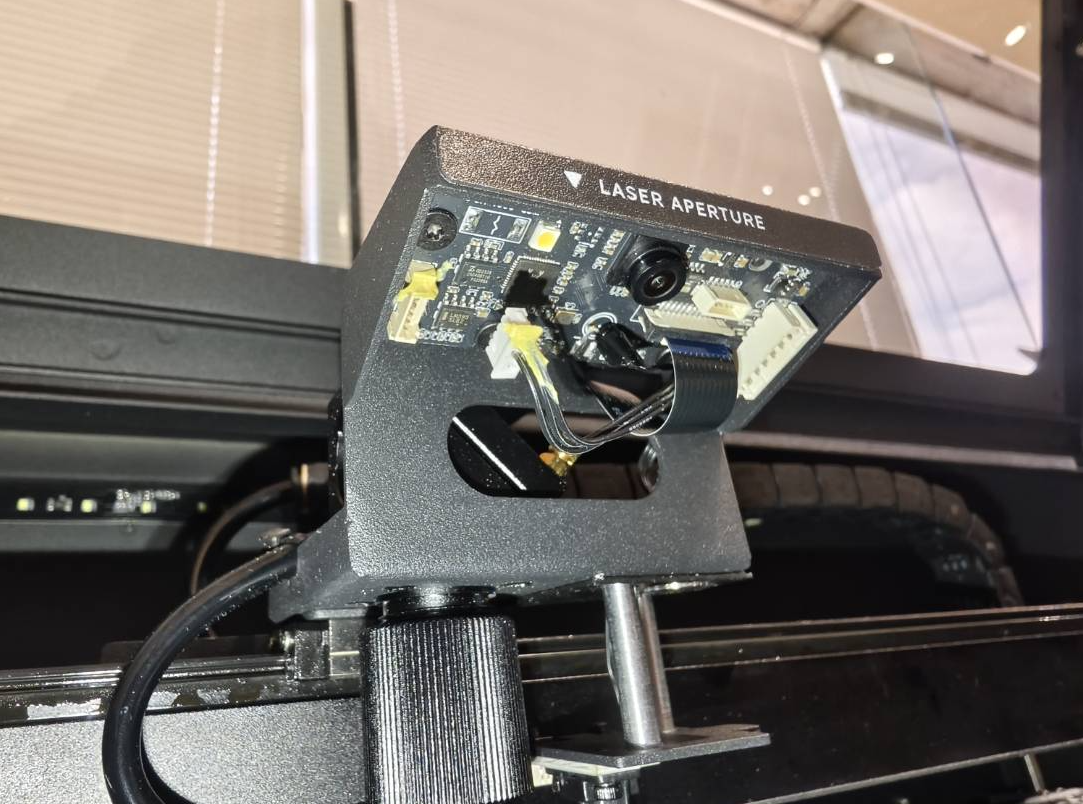

  • Desconnecteu el cable de la placa de circuit del capçal làser.



  • Comproveu si la plataforma es pot moure amunt i avall.

Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, la plataforma es pot moure amunt i avall >> Pas C4
  • No, la plataforma només es mou en una direcció >> Pas B2

Pas C4

  • Torneu a connectar el cable al capçal làser.

  • Consulteu la guia per desmuntar la sonda d'enfocament automàtic i la coberta.
    Llegiu només el Pas 1, Pas 2 i Pas 6 (es requereixen claus hexagonals de 2,5 mm i 2,0 mm per a aquest pas).
    [Beambox II - Autofocus Probe and Cable Replacement]

  • Comproveu si l'interruptor de la placa d'enfocament automàtic es pot prémer suaument tal com es mostra al vídeo.


Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, l'interruptor es pot prémer suaument tal com es mostra >> Pas C5

Pas C5

  • Consulteu la guia per tornar a instal·lar la coberta de la placa d'enfocament automàtic i la sonda, assegurant-vos que la sonda es pugui empènyer cap amunt. Llegiu només el Pas 7 i Pas 8.
    [Beambox II - Autofocus Probe and Cable Replacement]

  • Col·loqueu el conjunt d'enfocament automàtic al seu lloc i comproveu si la plataforma es pot moure amunt i avall.



Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, la plataforma es pot moure amunt i avall >> Pas C6
  • No, la plataforma només es mou en una direcció >> Contacteu amb el suport tècnic
    Possibles causes:
    1. La sonda i la coberta d'enfocament automàtic estan malmeses.
    2. La placa de circuit d'enfocament automàtic està malmesa (Probabilitat baixa).

Pas C6

Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, la plataforma es pot moure amunt i avall >> Pas C8
  • No, la plataforma només es mou en una direcció >> Pas C7

Pas C7

Reconnecteu els cables següents.

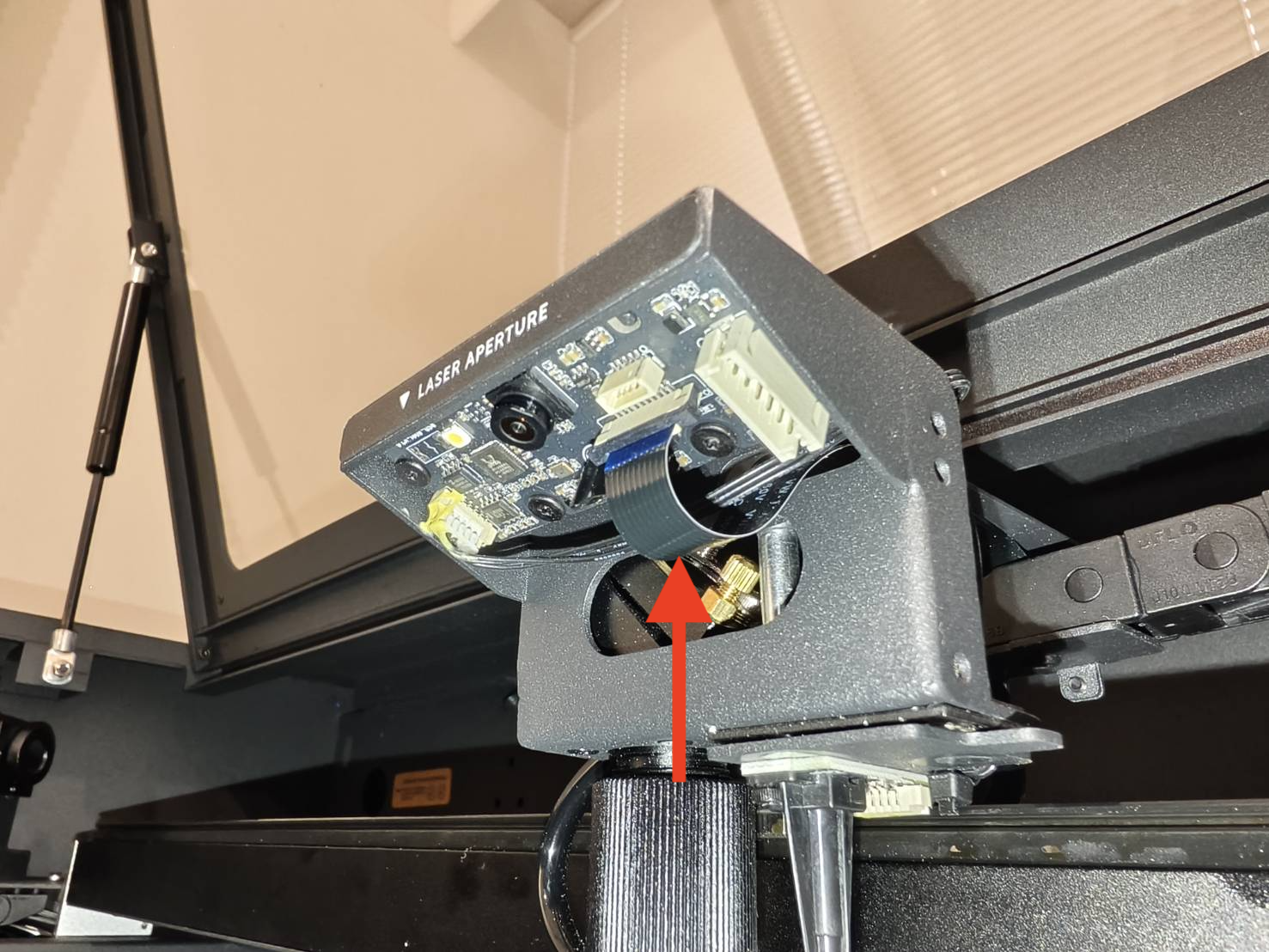

  • Aneu al capçal làser i reconnecteu el cable pla negre.

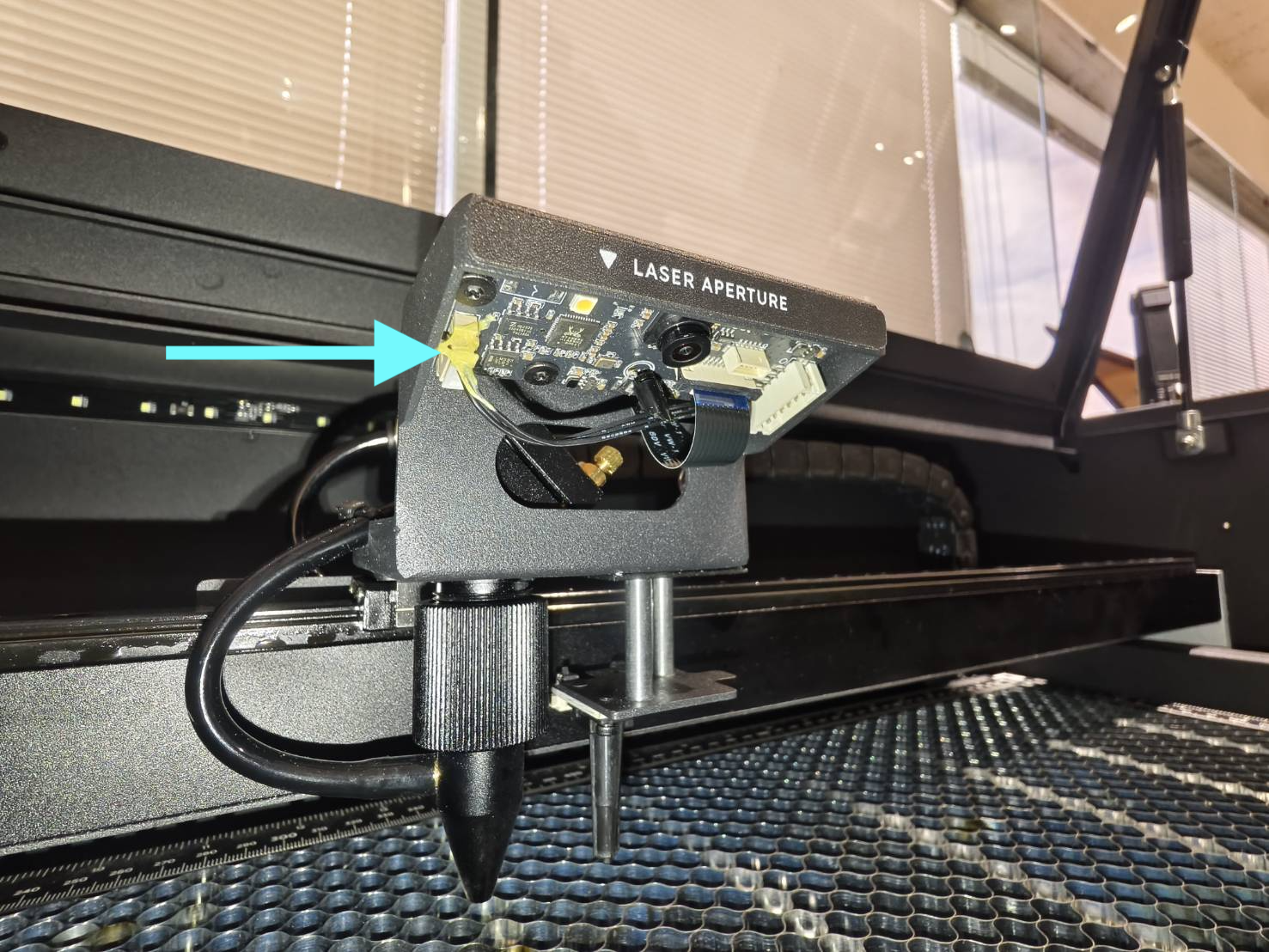

  • El cable de 3 pins del mòdul d'enfocament automàtic a la part posterior del capçal làser.
    (Si és difícil d'extreure, assegureu-vos que la connexió no estigui fluixa.)

  • Després de completar això, comproveu si la plataforma es pot moure amunt i avall.

Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, la plataforma es pot moure amunt i avall >> Pas C8
  • No, la plataforma només es mou en una direcció >> Contacteu amb el suport tècnic
    • Possibles causes:
      1. Fallada del mòdul d'enfocament automàtic
      2. Fallada del cable de 3 pins del mòdul d'enfocament automàtic
      3. Fallada del LED de la càmera HX i la placa del sensor de flama (Baixa probabilitat)
      4. Fallada del cable pla negre de la placa del sensor de flama (Baixa probabilitat)

Pas C8

  • Assegureu-vos que el cable gris s'hagi reconnectat.

  • Col·loqueu el material a la plataforma de treball i executeu l'enfocament automàtic.

Confirmeu el resultat de la prova i realitzeu la següent acció:

  • Sí, l'enfocament automàtic funciona correctament >> Problema resolt
  • No, l'enfocament automàtic encara no funciona correctament >> Contacteu amb el suport tècnic
    • Possibles causes:
      1. Fallada del mòdul d'enfocament automàtic
      2. Fallada de la sonda d'enfocament automàtic
      3. El material no és prou pla

Contacteu amb el suport tècnic

La informació recollida en aquest article, com ara fotografies o vídeos que mostren problemes de la màquina, s'haurà de compartir amb el distribuïdor o l'equip de suport de FLUX.
