Atès que les causes de l'anomalia d'inici #904 són relativament complexes, tingueu en compte que la lectura d'aquest article pot no resoldre immediatament el vostre problema. No obstant això, seguint acuradament els passos següents, recopilareu informació valuosa per ajudar l'equip de FLUX a identificar el problema de manera més efectiva.
Possibles causes:
Error del sistema (actualitzeu el firmware).
Fallada de la placa base.
Fallada de l'interruptor de límit.
Guia rovellada o malmesa.
Eix X no anivellat.
Fallada de la caixa del controlador (Xip del controlador).
Fallada del motor pas a pas.
Fallada de la placa de dibuix (Baixa probabilitat).
Fallada del cable (Cable de control del controlador i cable d'alimentació del controlador) (Baixa probabilitat).
Eines

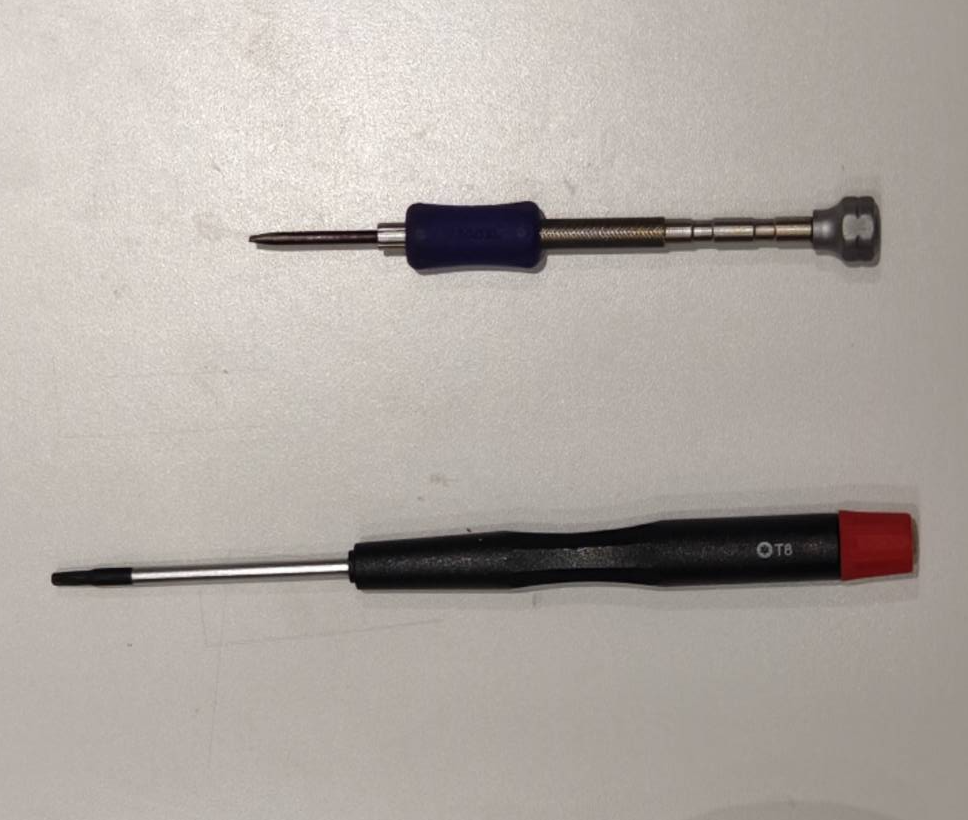

Tornavís Torx T8 (Opcional)
Tornavís de cap pla (Opcional)
Pas 1 - Comproveu manualment si el capçal làser es mou suaument:
Apagueu la màquina i desconnecteu el cable d'alimentació.
Moveu manualment el capçal làser a les quatre cantonades.
Confirmeu el vostre resultat i determineu la següent acció:
Causa possible: Les guies de desplaçament poden estar rovellades.
Exemples de fotografies o vídeos necessaris per a l'informe:
Guia de l'eix X:
Eix òptic Y - Esquerra:
Eix òptic Y - Dreta:
Pas 2 - Descartar problemes de microprogramari:
Una instal·lació incorrecta del firmware pot causar de vegades anomalies en el posicionament inicial. Tornar a actualitzar el firmware pot ajudar a descartar ràpidament anomalies del firmware.
Apagat o parpellejant >> Enregistreu un vídeo del fracàs de l'origen i l'estat dels indicadors lluminosos >> Contacteu amb el servei d'atenció al client per informar del problema.
Possible causa: 1. Fallada de la font d'alimentació del làser, cal substituir-la.
Pas 3.1 - Comproveu els LEDs de la caixa del controlador
Comproveu els LEDs verds de les tres caixes del controlador. Mentre està en espera, parpellegen constantment? (El parpelleig durant l'espera és un funcionament normal)
Confirmeu el vostre resultat i determineu la següent acció:
Apagat o encès constantment >> Enregistreu un vídeo de la fallada del retorn a l'origen i l'estat dels indicadors lluminosos >> Contacteu amb el servei d'atenció al client per informar del problema.
Possibles causes: 1. Fallada de la caixa del controlador. 2. Fallada del cable de senyal del controlador (del controlador a la placa base). 3. Fallada del cable d'alimentació del controlador (del controlador a la font d'alimentació de 48V i motor).
Pas 3.2 - Confirmeu el cablejat i els paràmetres de la caixa del controlador
Confirmeu que el cablejat és normal i no està fluix. Si alguna cosa està fluixa, consulteu els vídeos següents per reconnectar.

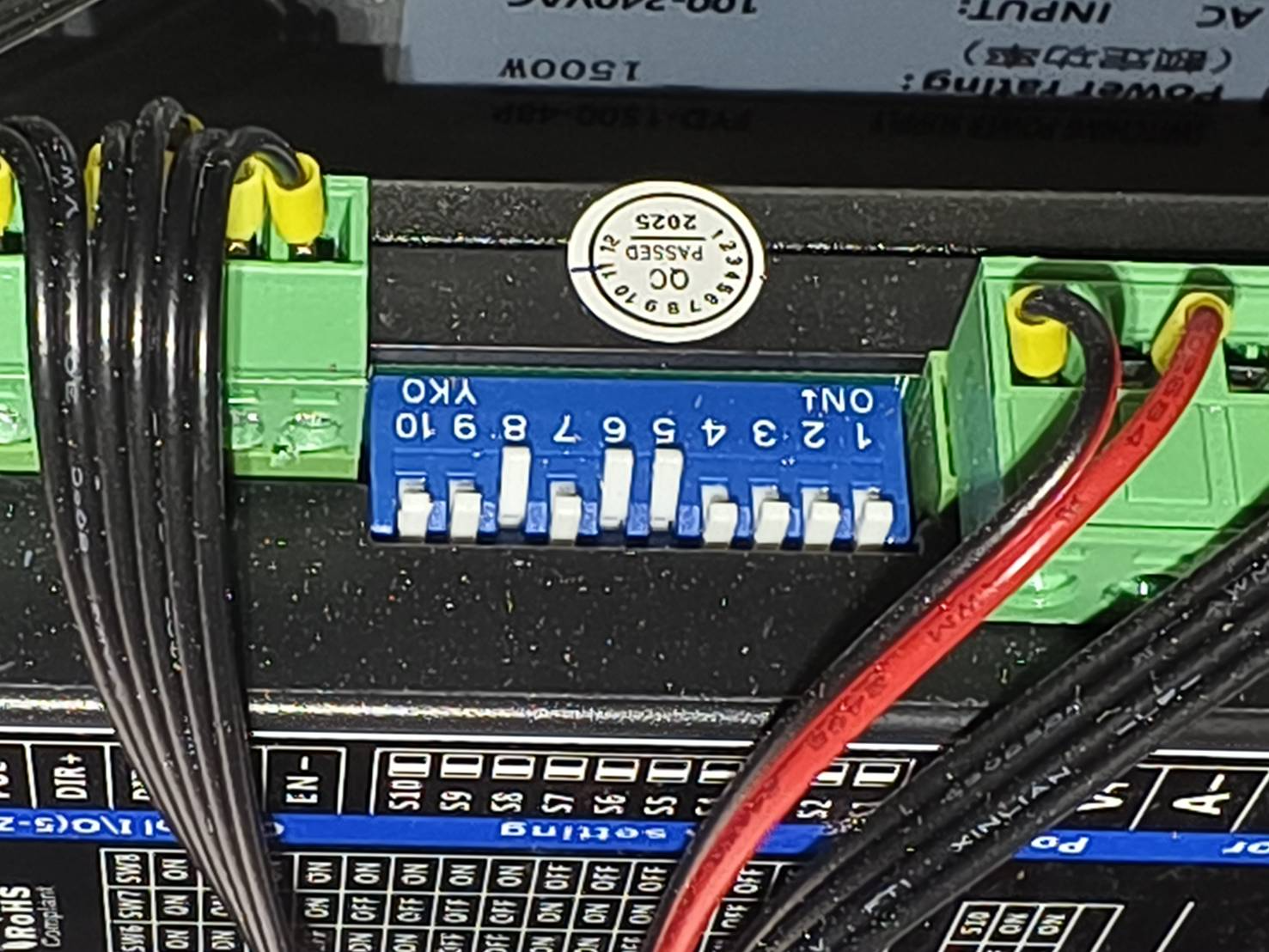

Confirmeu els paràmetres de la caixa del controlador. A la zona central de cada caixa del controlador, hi ha interruptors DIP blancs utilitzats per configurar els paràmetres.

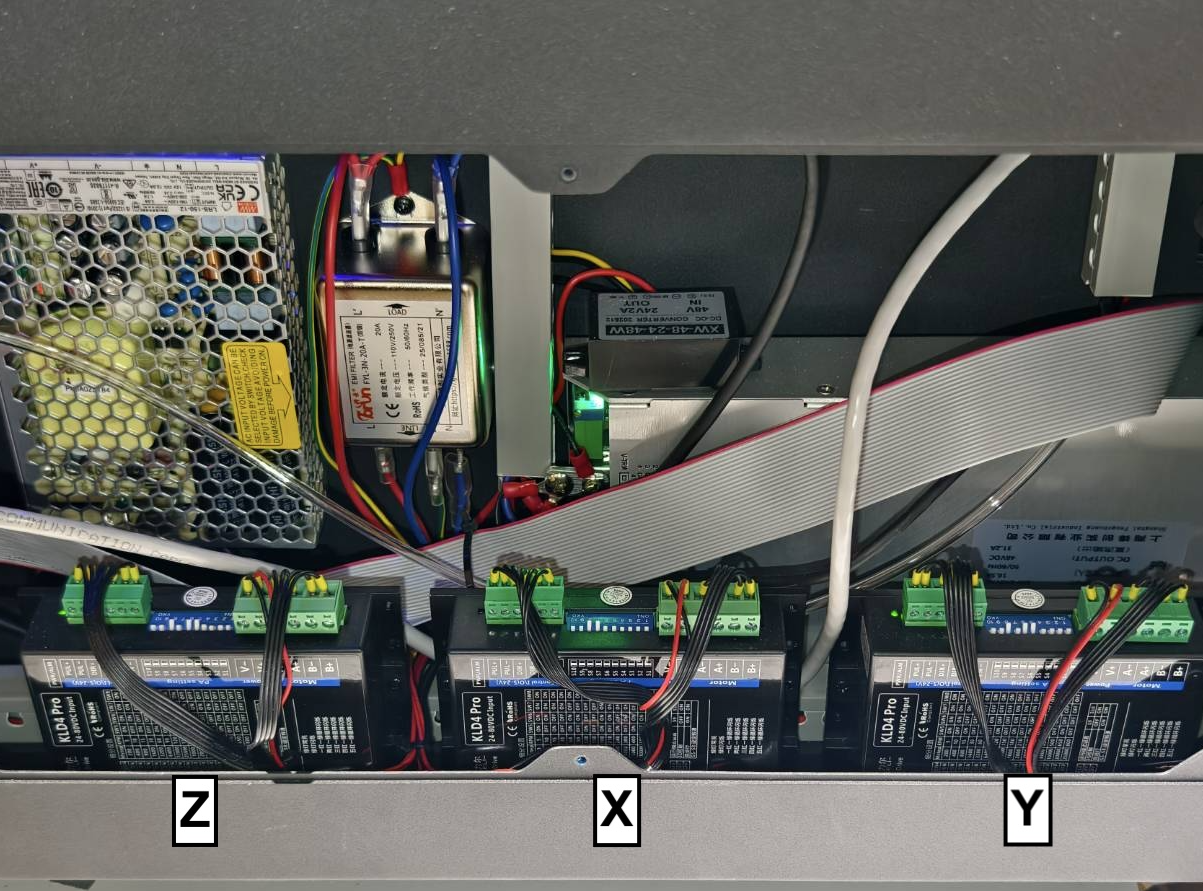

Les tres caixes del controlador corresponen a l'eix Z (esquerra), l'eix X (centre) i l'eix Y (dreta).
Configuració de paràmetres: Les posicions dels interruptors han de coincidir amb els exemples següents. Els eixos Z i Y comparteixen els mateixos paràmetres, mentre que l'eix X és diferent.

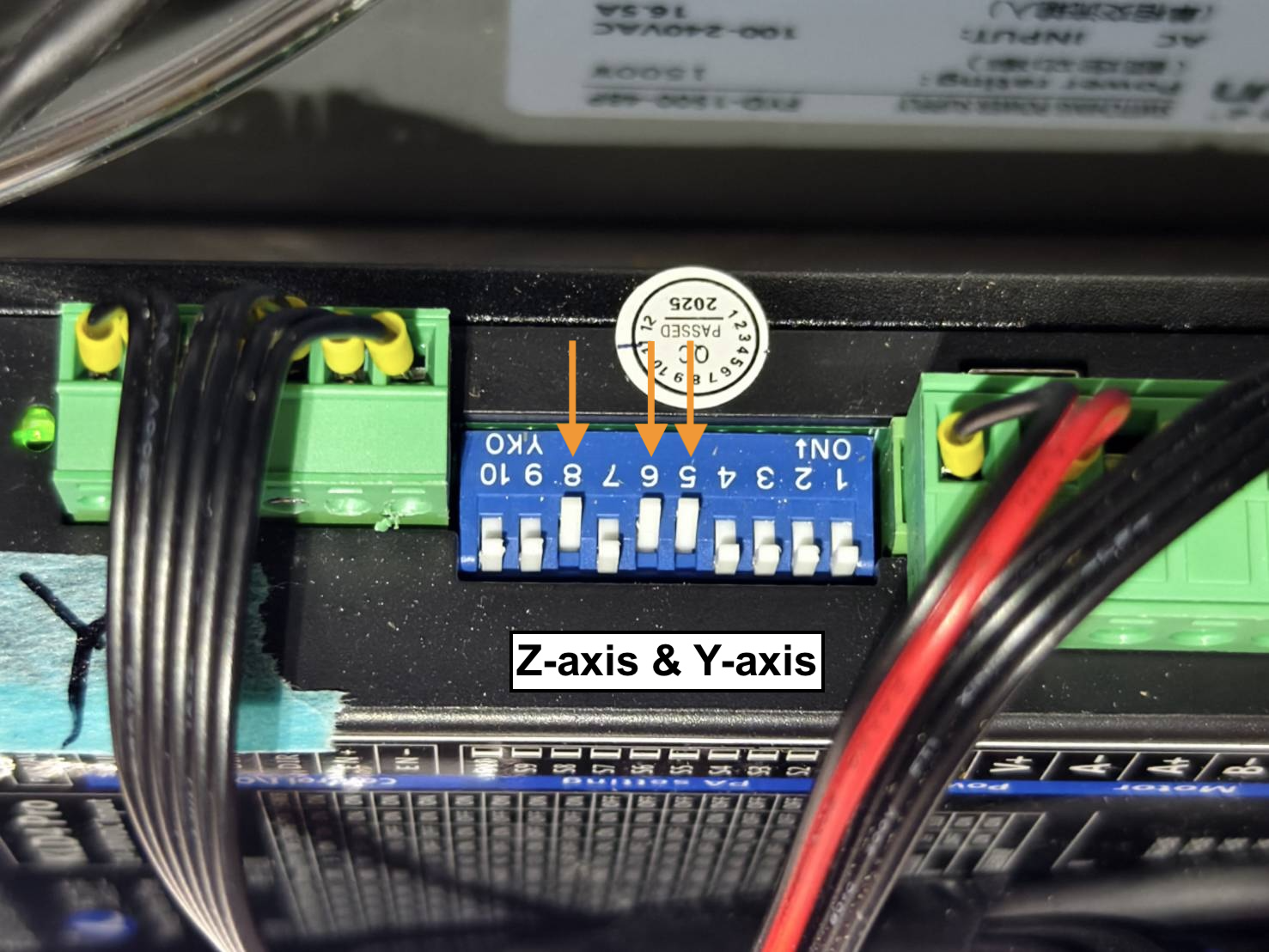

Eix Z i eix Y

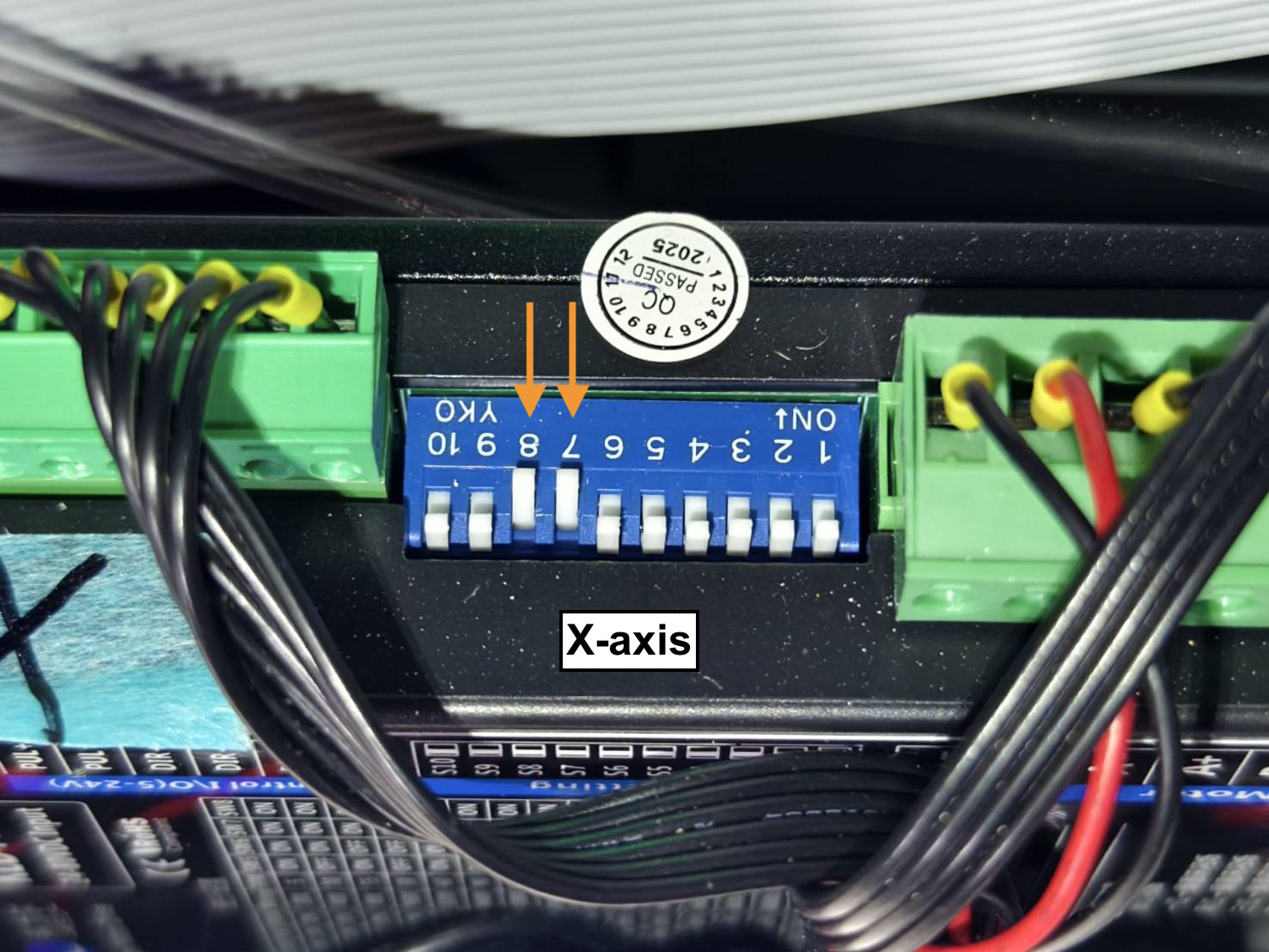

Eix X
5, 6, 8 = ON
7, 8 = ON
Després de confirmar, torneu a provar el retorn a l'origen.
Confirmeu el vostre resultat i determineu la següent acció:
Confirmat, retorn a l'origen correcte >> Problema resolt
Els interruptors de límit s'utilitzen per aturar les guies i l'eix òptic quan el capçal làser arriba als extrems. Els problemes de retorn a l'origen poden ser causats per interruptors de límit defectuosos, provocant que el capçal làser no s'aturi o s'aturi massa aviat.
Consulteu el vídeo i comproveu si les icones dels vostres interruptors de límit s'activen correctament quan es premen.
Prémer l'interruptor = Icona TANCADA
Alliberar l'interruptor = Icona OBERTA
Comprovació dels interruptors de límit de l'eix X i l'eix Y
Confirmeu el vostre resultat i determineu la següent acció:
Tant l'eix X com l'Y funcionen normalment com al vídeo >> Continueu al Pas 5
La placa base està danyada i necessita substitució.
La caixa del controlador està danyada i necessita substitució (Baixa probabilitat).
La font d'alimentació del làser està danyada i necessita substitució (Baixa probabilitat).
Pas 6 - Verificar el nivell de l'eix X

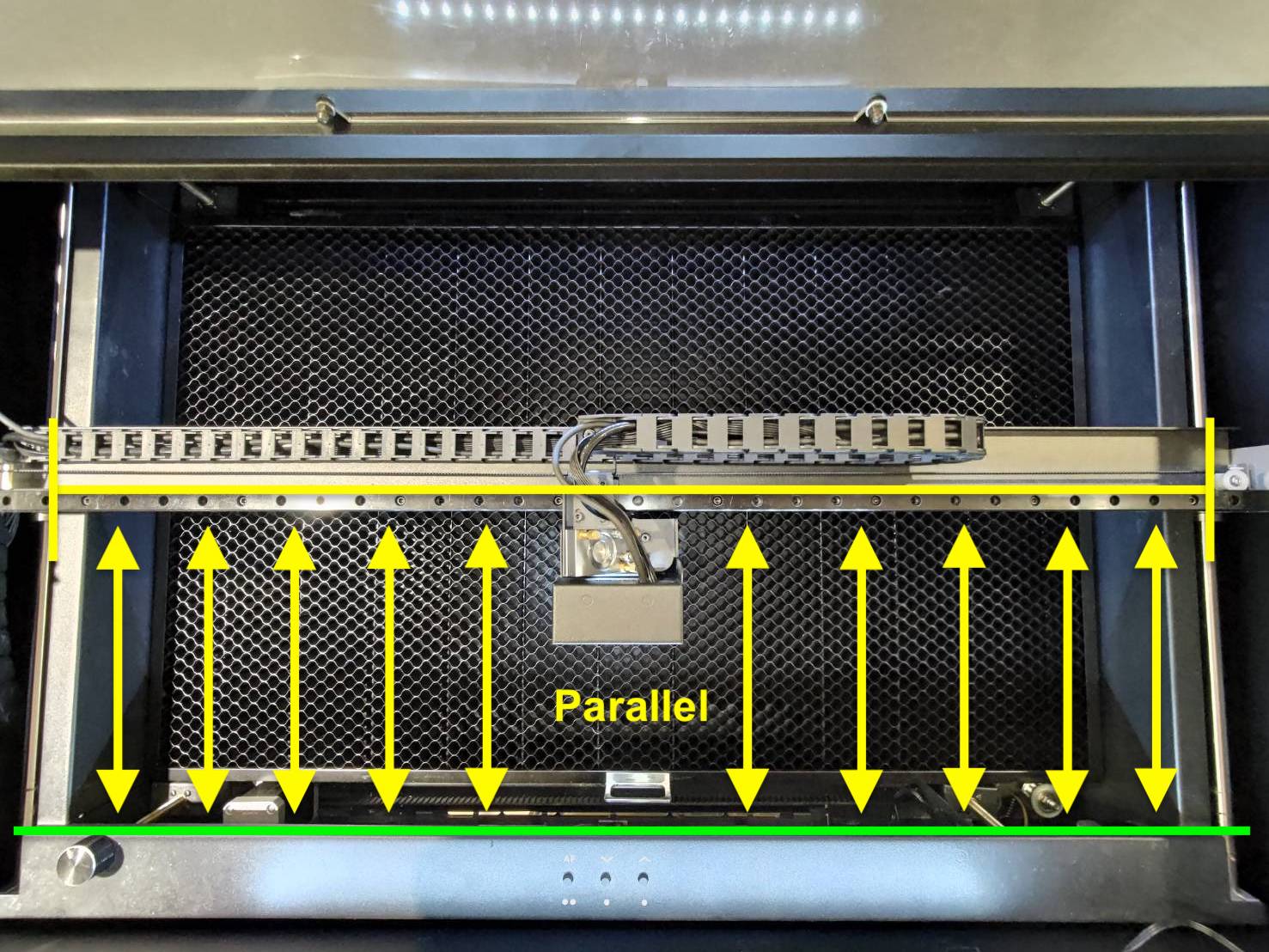

Per obtenir informació sobre com verificar i ajustar el nivell de l'eix X, consulteu l'enllaç següent. Assegureu-vos que les politges no estiguin fluixes, tal com es mostra al final del vídeo. 5-14 Ajustament del nivell de l'eix X
Confirmeu el vostre resultat i determineu la següent acció:
Després de l'ajustament, l'origen és normal >> Problema resolt
L'eix X està paral·lel, però l'eix Y falla en l'origen >> Procediu al Pas 7
Pas 7 - Ajusteu les parts platejades del sensor i les pestanyes metàl·liques:
Les pestanyes metàl·liques (cercle vermell) de l'interruptor de límit poden fatigar-se amb el temps, afectant la sensibilitat. Això sol ocórrer amb l'interruptor de límit de l'eix Y.
Solució: Estireu la part platejada i la pestanya metàl·lica per augmentar la sensibilitat del sensor.
Confirmeu el vostre resultat i determineu la següent acció:
Després de l'ajustament, la màquina ja pot fer l'origen >> Problema resolt
Pas 8 - Amplieu la superfície de contacte de l'eix Y:
La pestanya metàl·lica (cercle vermell) de l'interruptor de límit pot fatigar-se amb el temps, afectant la sensibilitat. Això sol passar a l'eix Y.
Com es mostra a continuació, afegir un tros d'escuma o material similar a l'eix X pot solucionar temporalment la situació on la xapa metàl·lica no arriba a l'interruptor de límit de l'eix Y.
Confirmeu el vostre resultat i determineu la següent acció:
Sí, l'origen funciona normalment després d'ampliar la superfície >> Problema resolt
La informació recollida en aquest article, com ara fotos o vídeos que mostren problemes de la màquina, s'haurà de compartir amb el vostre distribuïdor o el suport tècnic de FLUX.
