5-10 Reflash del sistema / Reflash de la placa RK (HEXA RF)

Nota:

Reflashejar el sistema és un mètode per resoldre problemes com ara errors d'arrencada del sistema o pantalles negres.
Reflashejar el sistema requereix un PC o portàtil amb Windows.
Es recomana que contacteu amb l'equip de suport oficial abans de realitzar aquesta operació.

Eines necessàries:

1. Un ordinador amb sistema operatiu Windows.

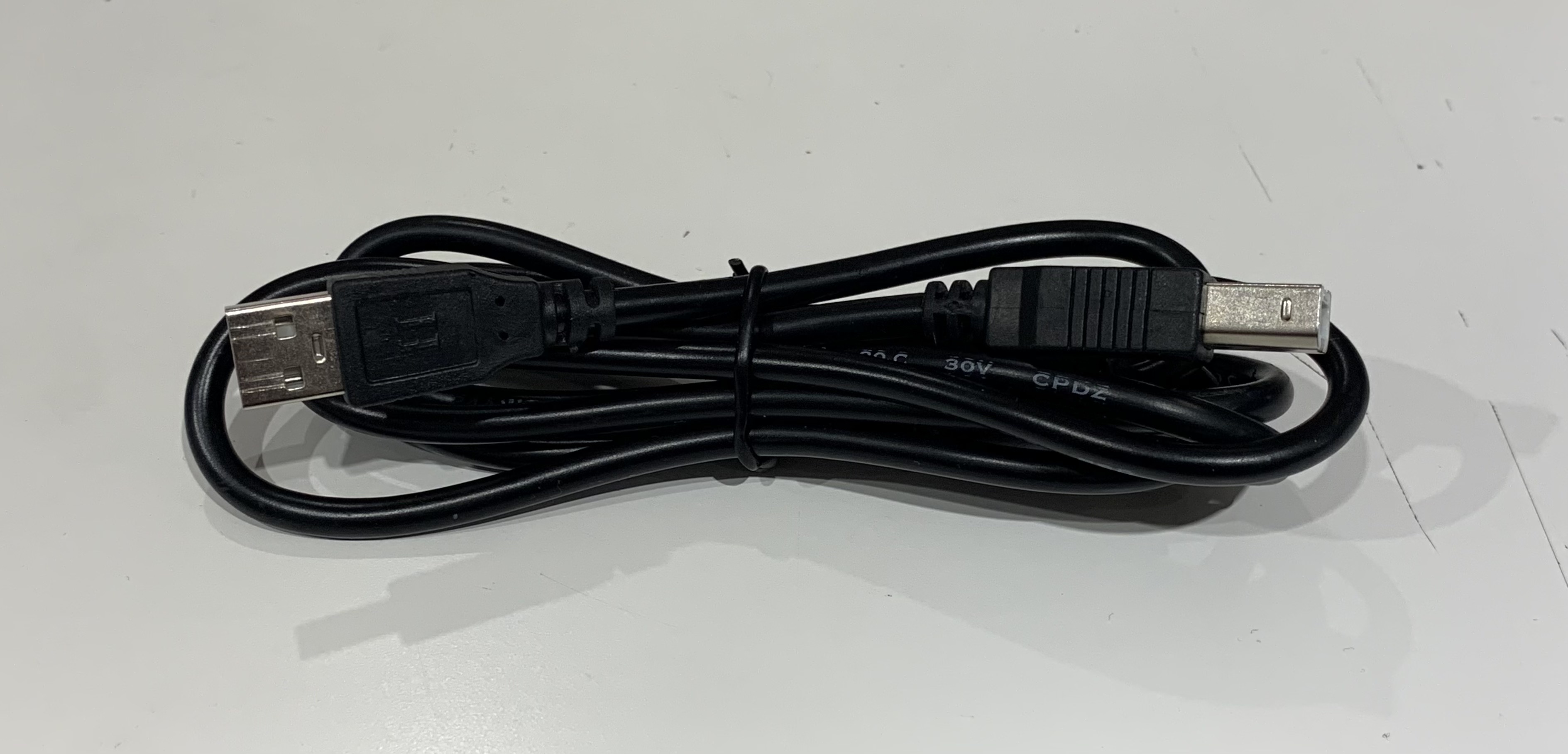

2. Cable USB (inclòs a la caixa d'accessoris).

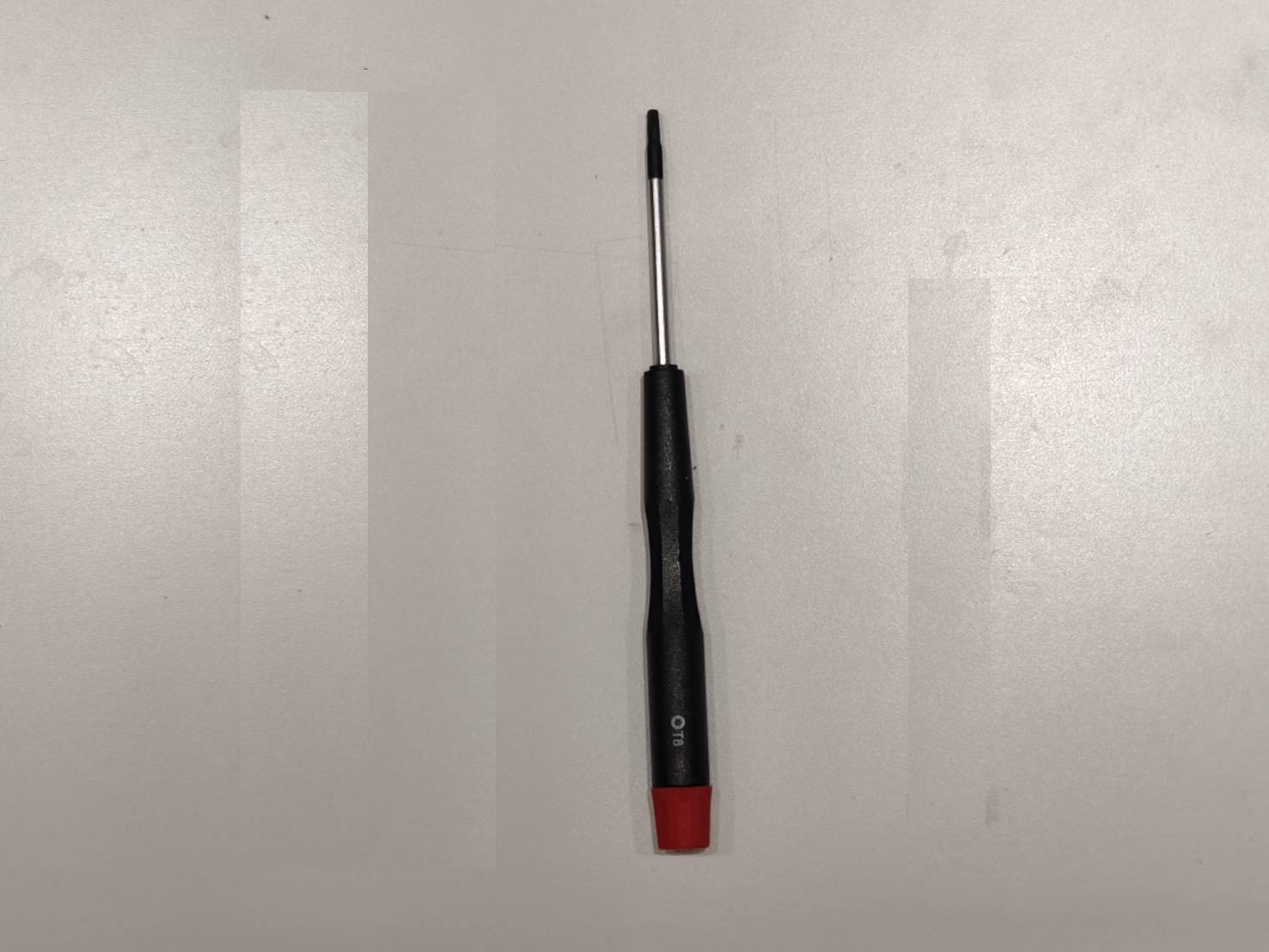

3. Tornavís Torx T8

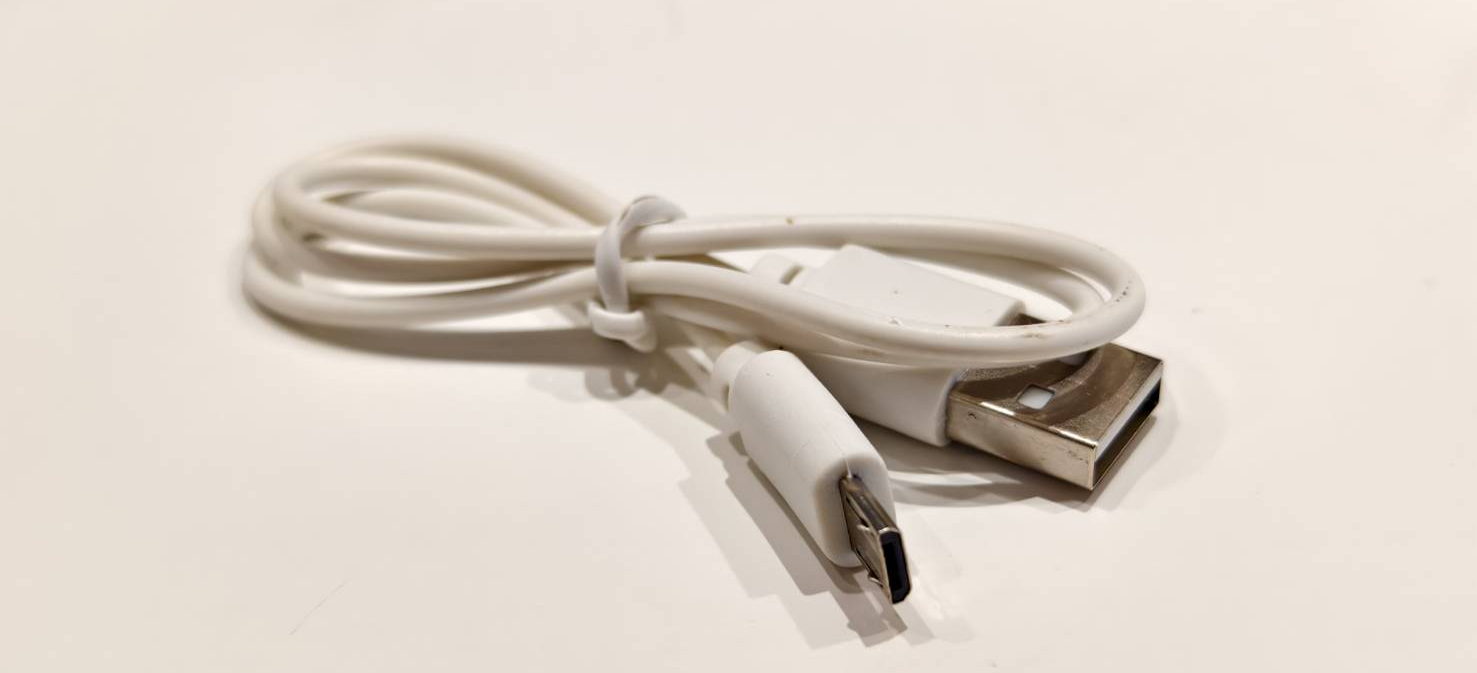

4. Cable micro-USB (si heu perdut el cable USB original, en podeu preparar un de propi)

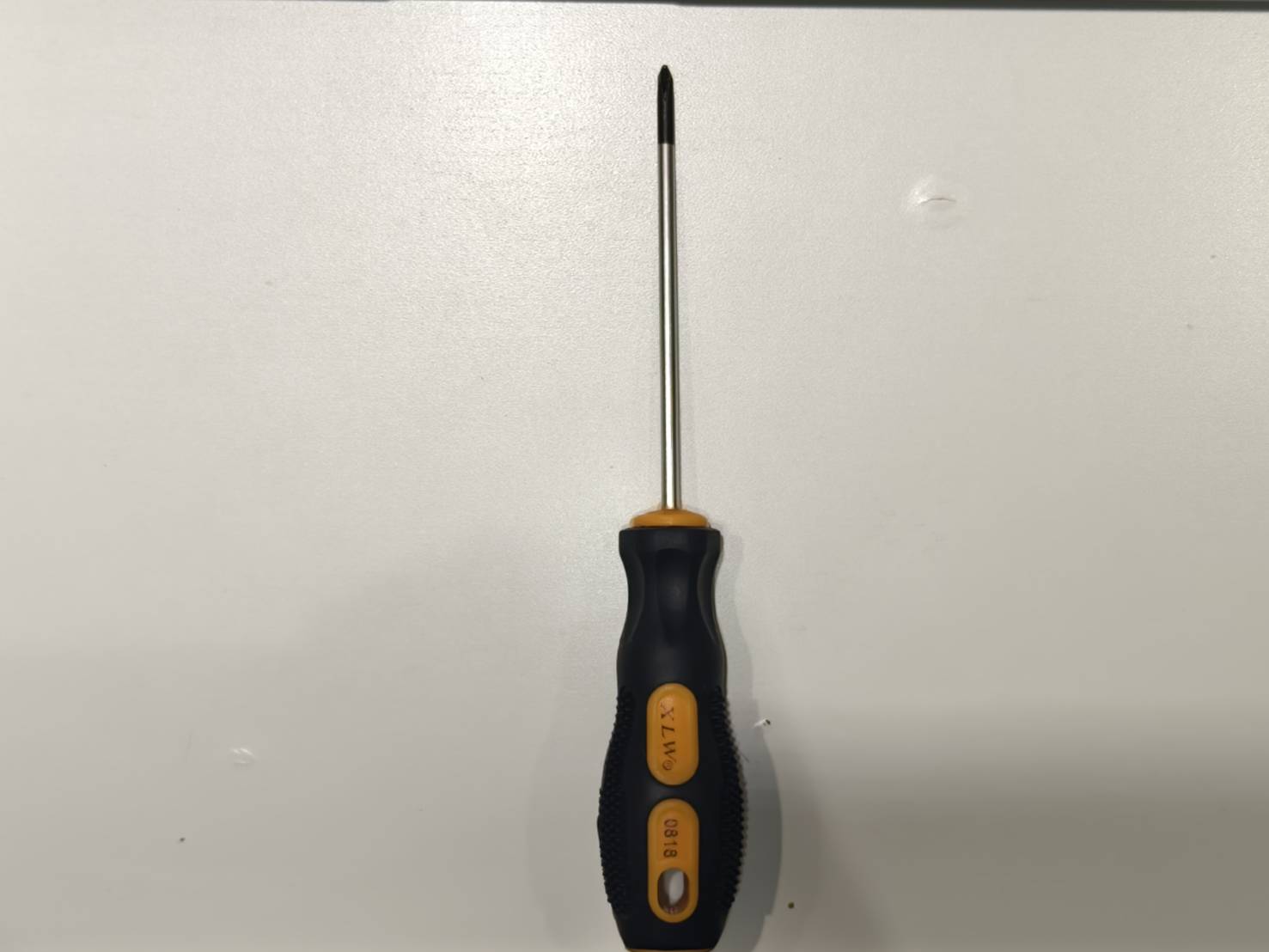

5. Tornavís de creu (Opcional)

Enllaços de descàrrega:

(Només per a Windows)

• Programari de flasheig del sistema
• Controladors
• Fitxer del sistema HEXA RF

Pas 1 - Descarregar dades de l'HEXA RF

⚠︎ Si la vostra màquina no pot arrencar normalment o connectar-se a l'ordinador, ometeu aquest pas i realitzeu Calibratge avançat de la càmera després de completar el flasheig.

1. Actualitzeu el firmware a la versió 6.0.7 o posterior.
2. Actualitzeu Beam Studio a la versió 2.3.1 o posterior.
3. Seleccioneu "Màquina → Nom de la màquina → Dades de calibratge de la càmera → Baixar dades".

El fitxer baixat estarà en format .zip i tindrà el nom de la vostra màquina.
Per exemple, HEXA RF (Timothy).zip.

Pas 2 - Instal·lar controladors i executar el programari de reflash

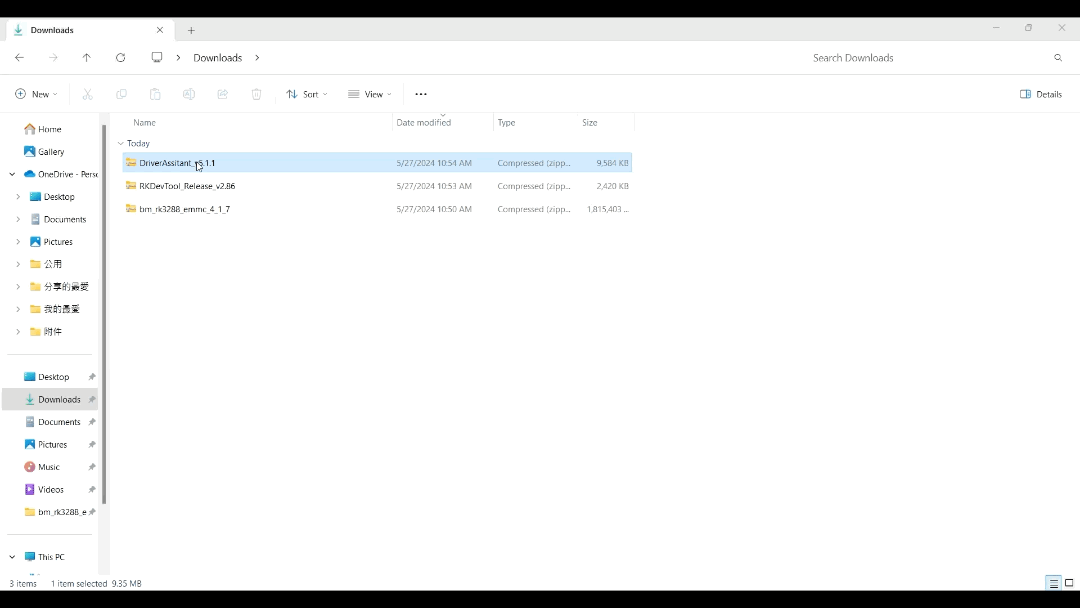

Després de baixar els controladors i el programari de reflash, instal·leu-los i executeu-los.

• Controladors
• Programari de flasheig del sistema

Pas 3 - Connectar el cable USB

Apagueu la màquina i connecteu el cable USB a l'ordinador.

Pas 4 - Obrir la coberta lateral de la màquina i localitzar la placa RK

• Apagueu la màquina i utilitzeu un tornavís Torx T8 per obrir la coberta lateral.

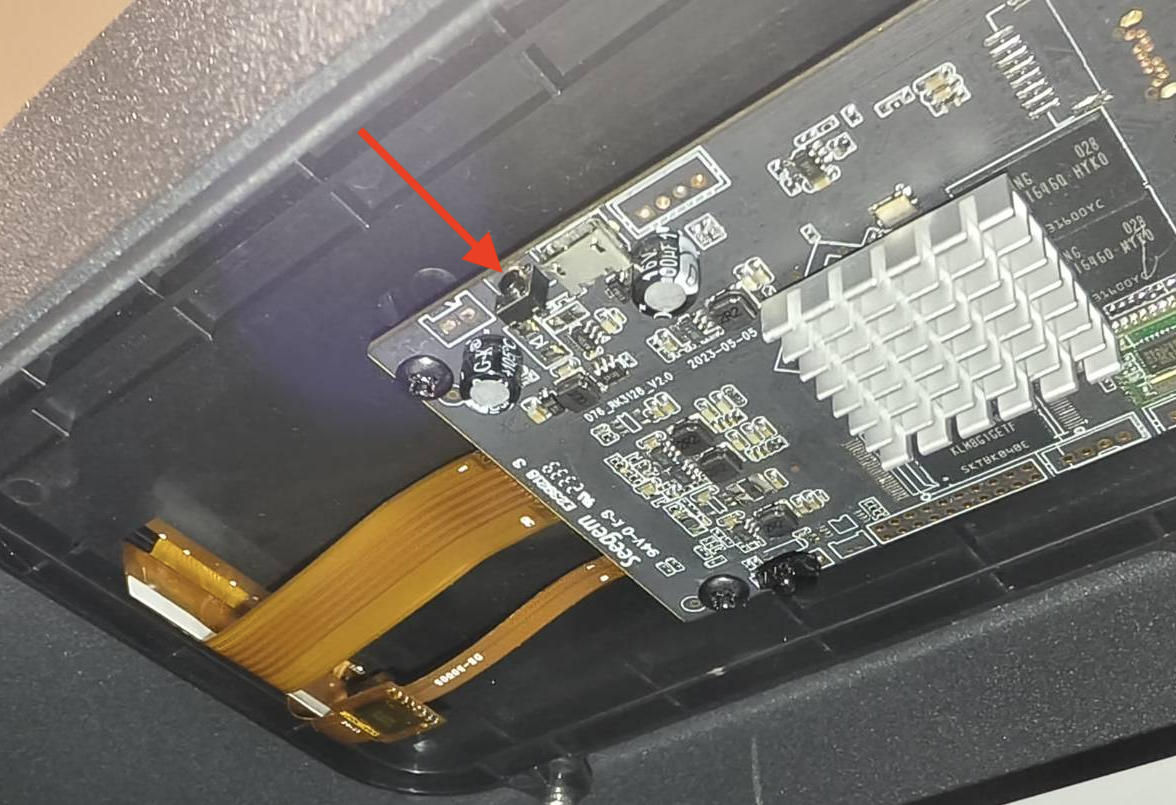

• Com es mostra al vídeo, la placa RK està situada a la part superior dins del xassís. Localitzeu el botó negre de la placa RK.



Pas 5 - Confirmar la connexió

La següent és una seqüència d'accions:

1. Premeu i mantingueu premut el botó negre de la placa RK.
2. Enceneu la màquina.
3. Comproveu si el programari de reflash de l'ordinador mostra "Found One Loader Device."
   ⚠︎ No allibereu el botó fins que es detecti la màquina.

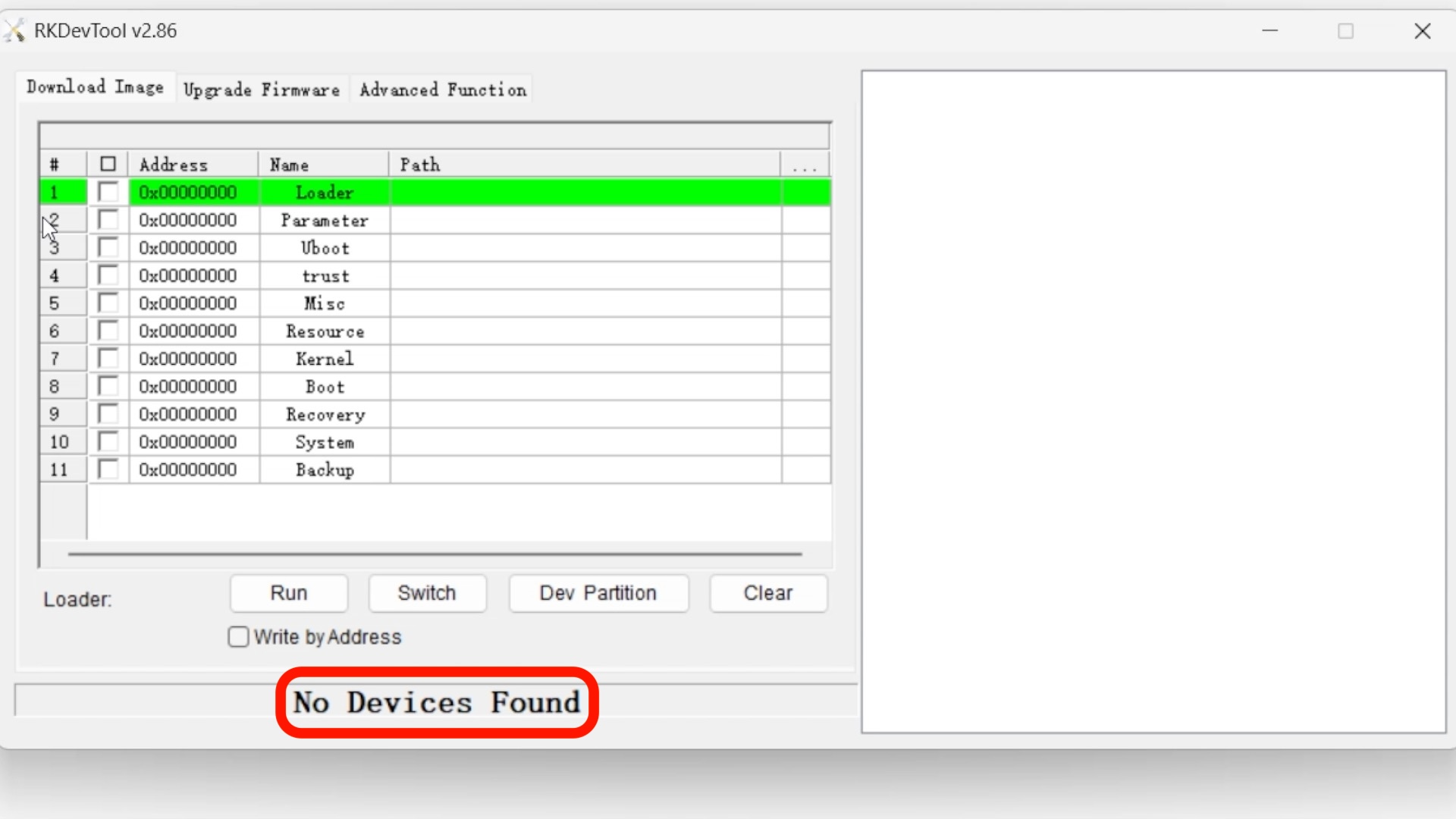

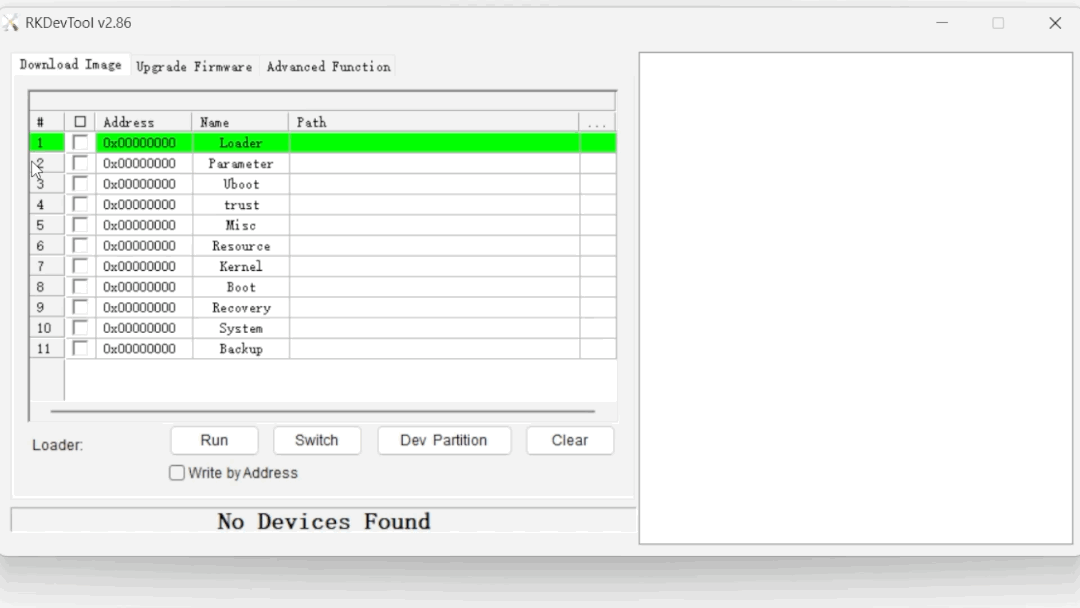

   Comproveu el programari. El text de la part inferior hauria de canviar de "No Devices Found" a "Found One LOADER Device."
   Això indica que la màquina ha entrat en "Mode de flasheig" i podeu alliberar el botó.



Demostració en vídeo:

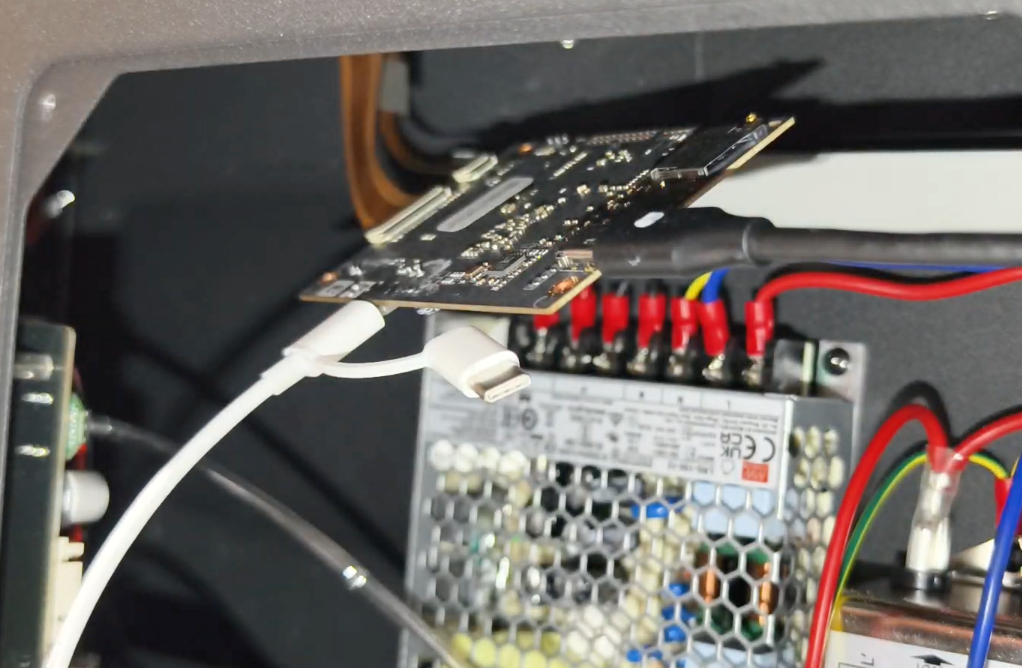

Pas 5.1 - Mètode de connexió Micro-USB

• Primer, utilitzeu un tornavís Phillips per extreure la placa RK. (Consulteu el vídeo)

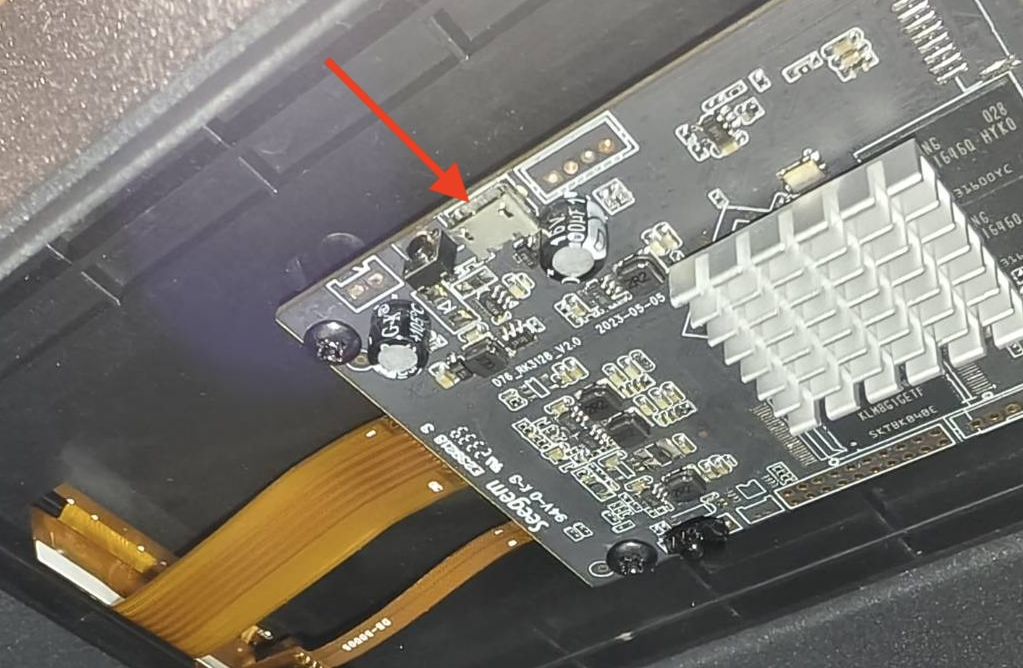

• Connecteu el cable Micro-USB a la placa RK. La ranura es troba al costat del botó negre.



• Un cop connectat, mantingueu premut el botó negre, connecteu l'extrem USB-A a l'ordinador i engegueu la màquina. L'ordinador la detectarà automàticament, tal com es mostra al vídeo.

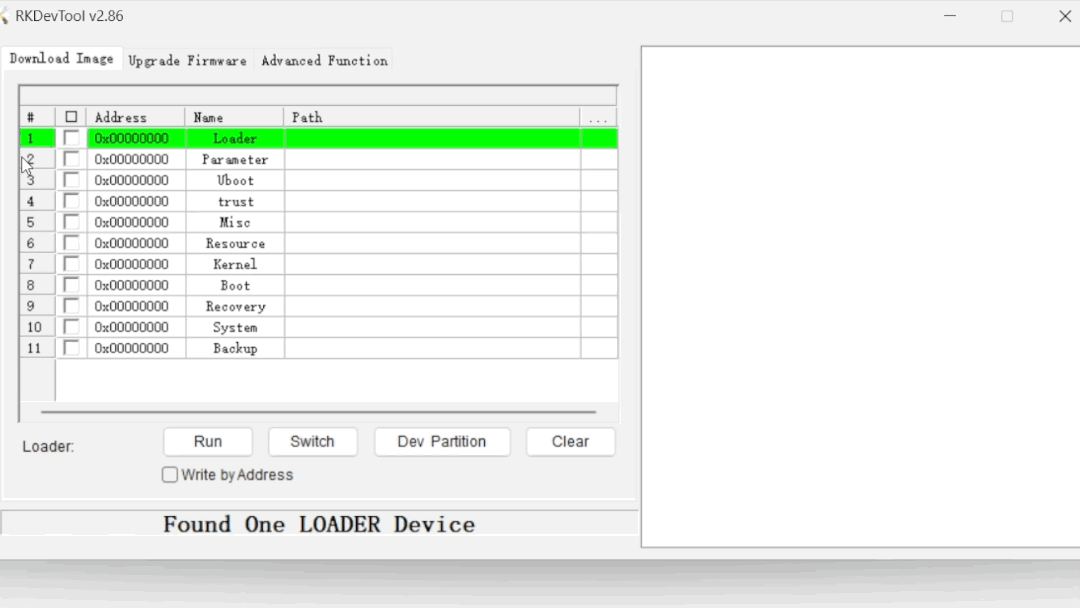

Pas 6 - Iniciar el reflash

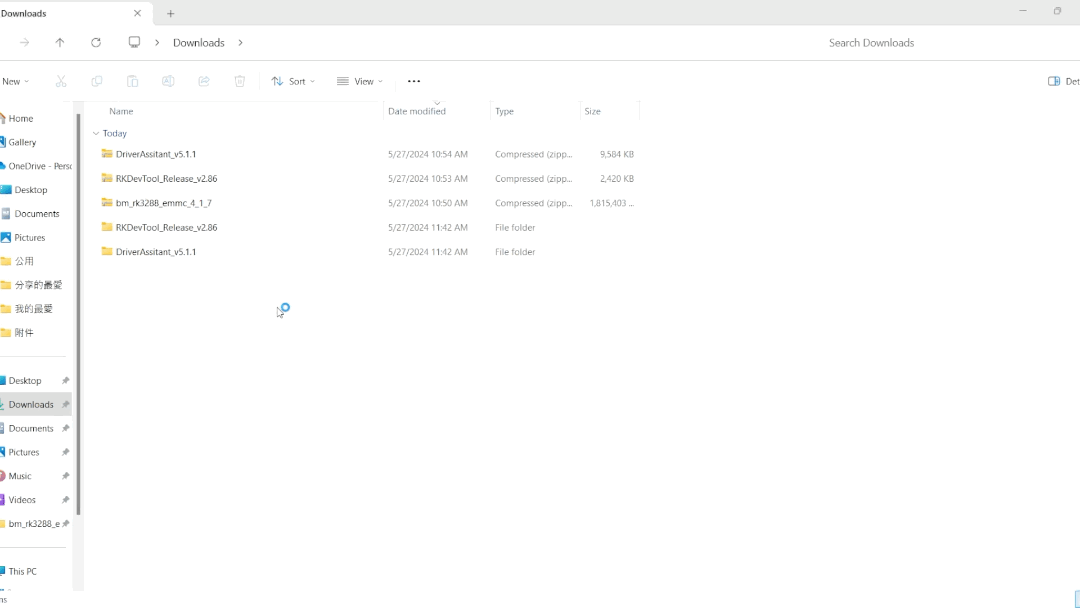

• Extraieu el firmware descarregat.


• Seleccioneu el firmware i inicieu el procés de reflash.

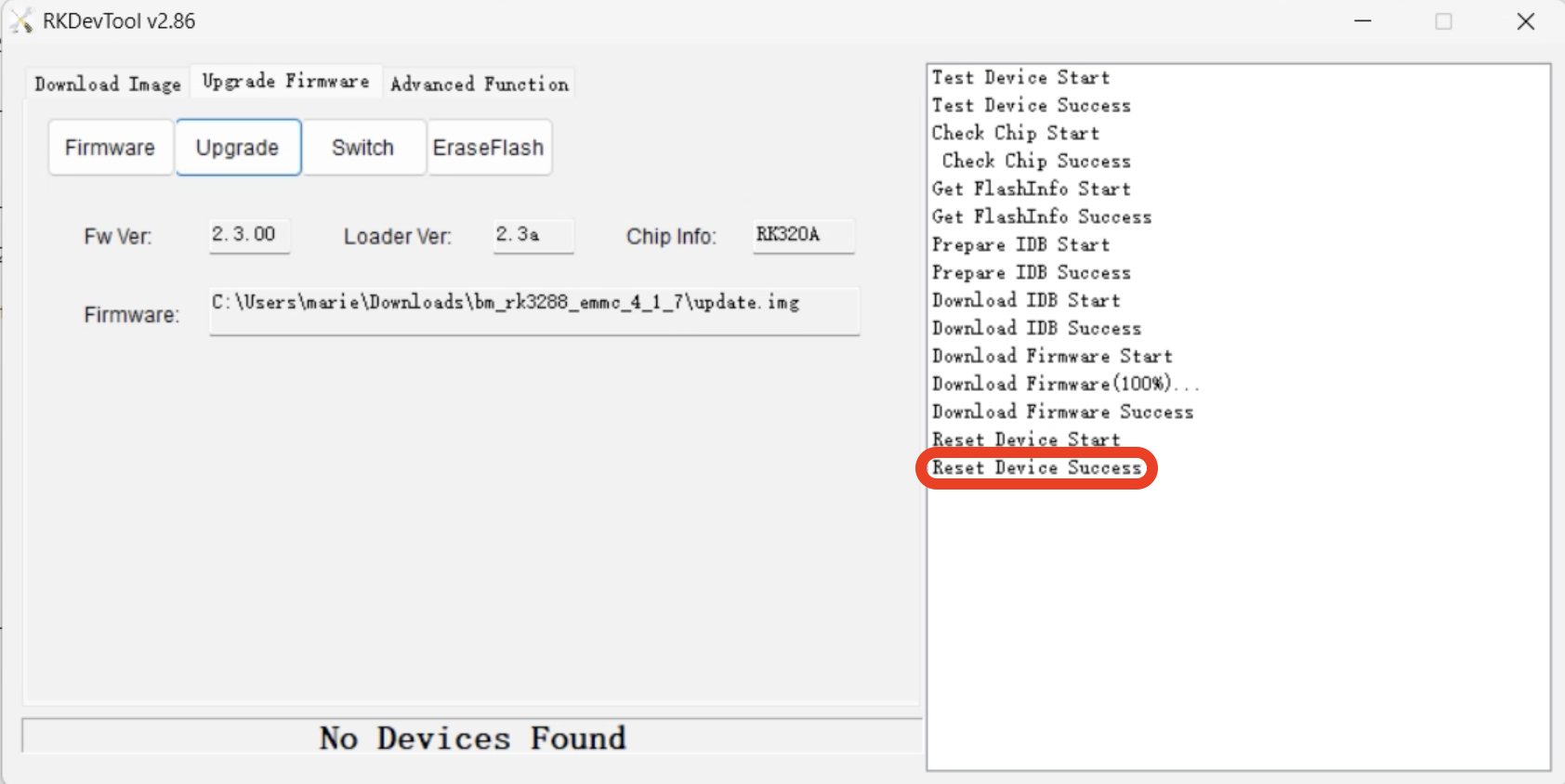

Pas 7 - Comprovar l'estat del reflash

Quan l'estat de la dreta mostri "Reset Device Success", significa que el reflash s'ha completat.
Si l'estat no mostra "Reset Device Success", pot indicar que el reflash ha fallat. Si us plau, Contacteu amb el servei d'atenció al client i adjunteu una captura de pantalla del programari.

Pas 8 - Reinstal·lació exitosa

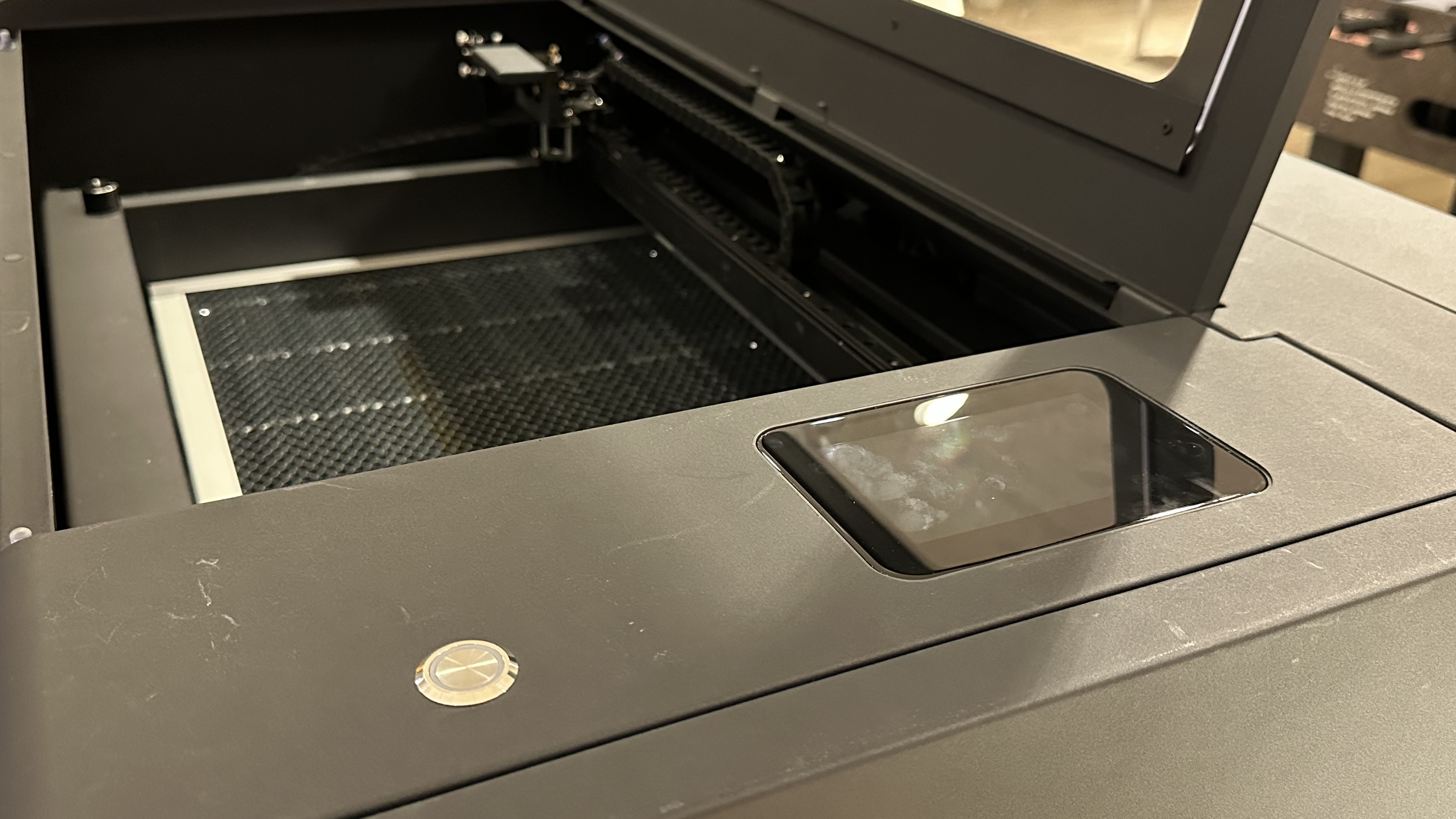

Un cop finalitzat el procés, la màquina es reiniciarà. Els llums i la pantalla s'apagaran primer.

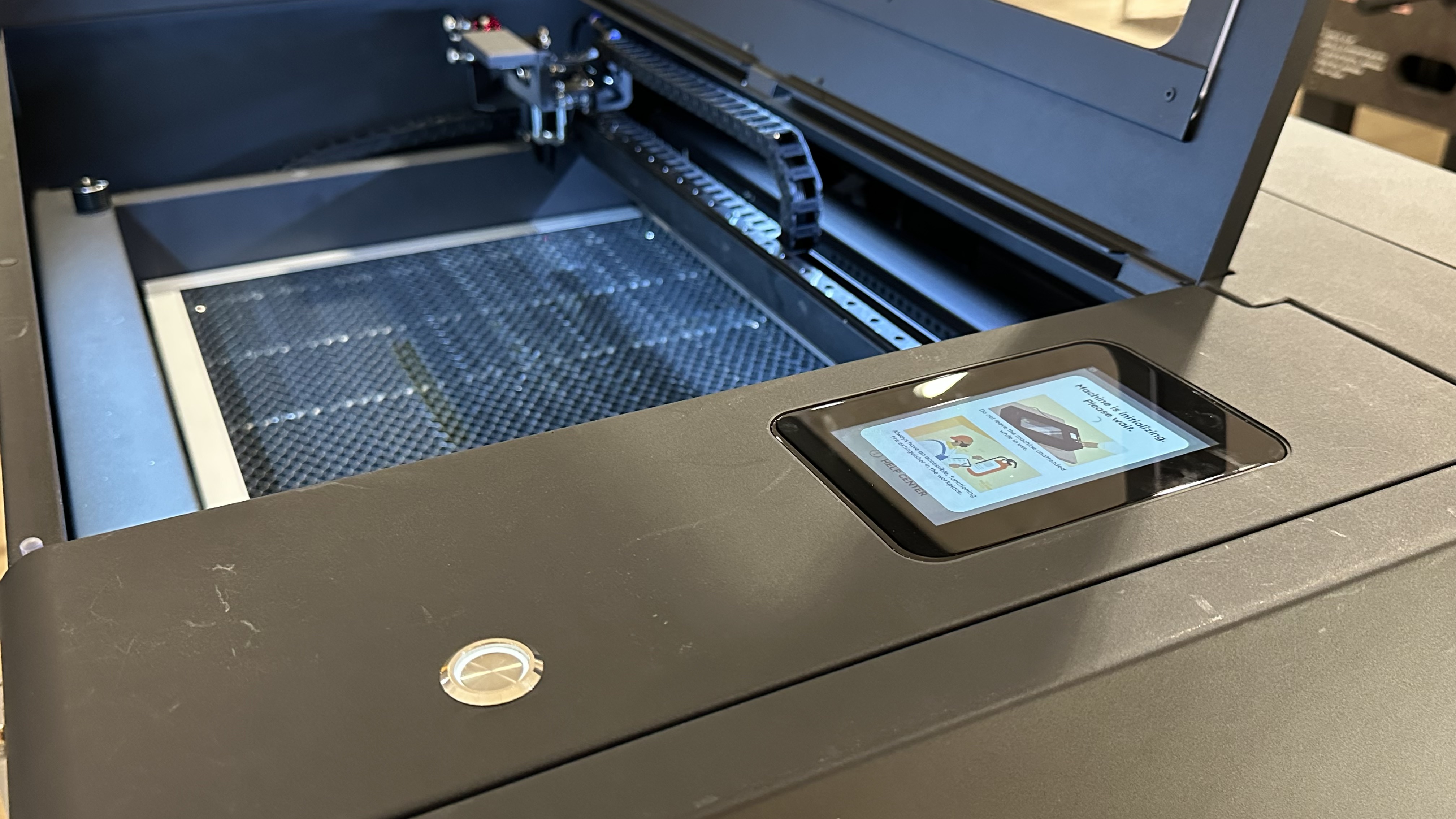

Després d'uns minuts, els llums i la pantalla es tornaran a encendre.
La pantalla mostrarà "Initializing" durant uns 3 a 5 minuts abans d'entrar al menú principal.

Pas 9 - Actualitzar el firmware

Un cop arribeu a la pàgina principal, el procés de reinstal·lació s'ha completat.
Si us plau, consulteu les guies següents per connectar-vos al Wi-Fi i actualitzar el firmware a la versió més recent.

• Configuració de connexió
• Actualització del firmware

Pas 10

Apagueu la màquina, traieu el cable USB-B o Micro-USB i torneu a cargolar els quatre cargols de la placa RK.
(Si no heu tret la placa RK, ometeu aquest pas i aneu directament al Pas 11.)

Pas 11

Torneu a instal·lar la coberta lateral.

Pas 12 - Carregar dades

Enceneu la màquina, inicieu Beam Studio 2.3.1 o posterior i seleccioneu "Màquina → Nom de la màquina → Dades de calibratge de la càmera → Carregar dades → Seleccionar Pas 1."

Pas 13 - Calibreu la càmera

Si us plau, Calibreu la càmera de nou per obtenir una previsualització precisa.
