Beambox - Guia d\'instal·lació del mòdul rotatori 1.0

1. Instal·lació

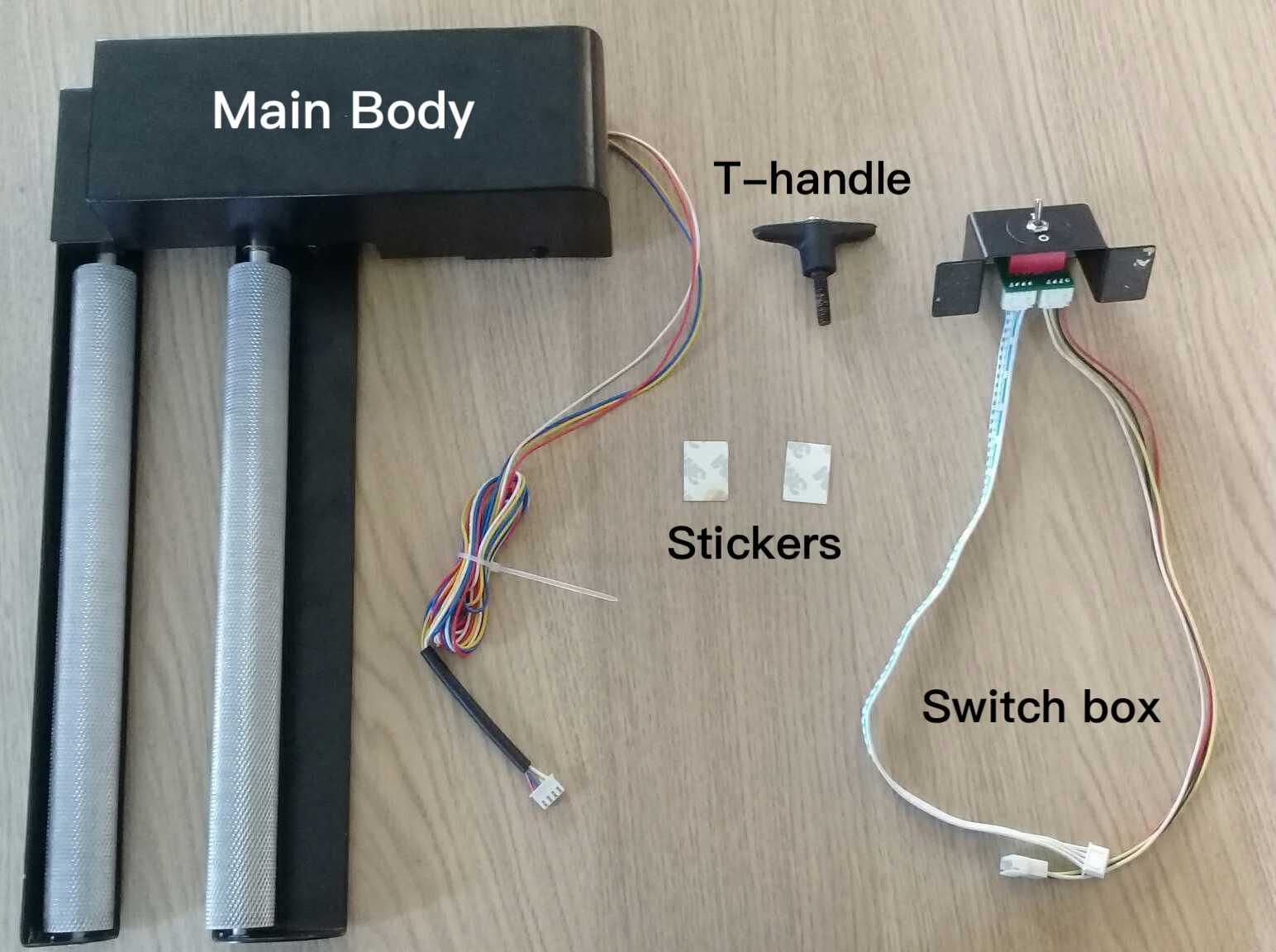

1.1 Hi ha 4 elements al Mòdul Rotatori:el cos principal, el mànec en forma de T, la caixa de l'interruptor i 2 adhesius per a la caixa de l'interruptor.

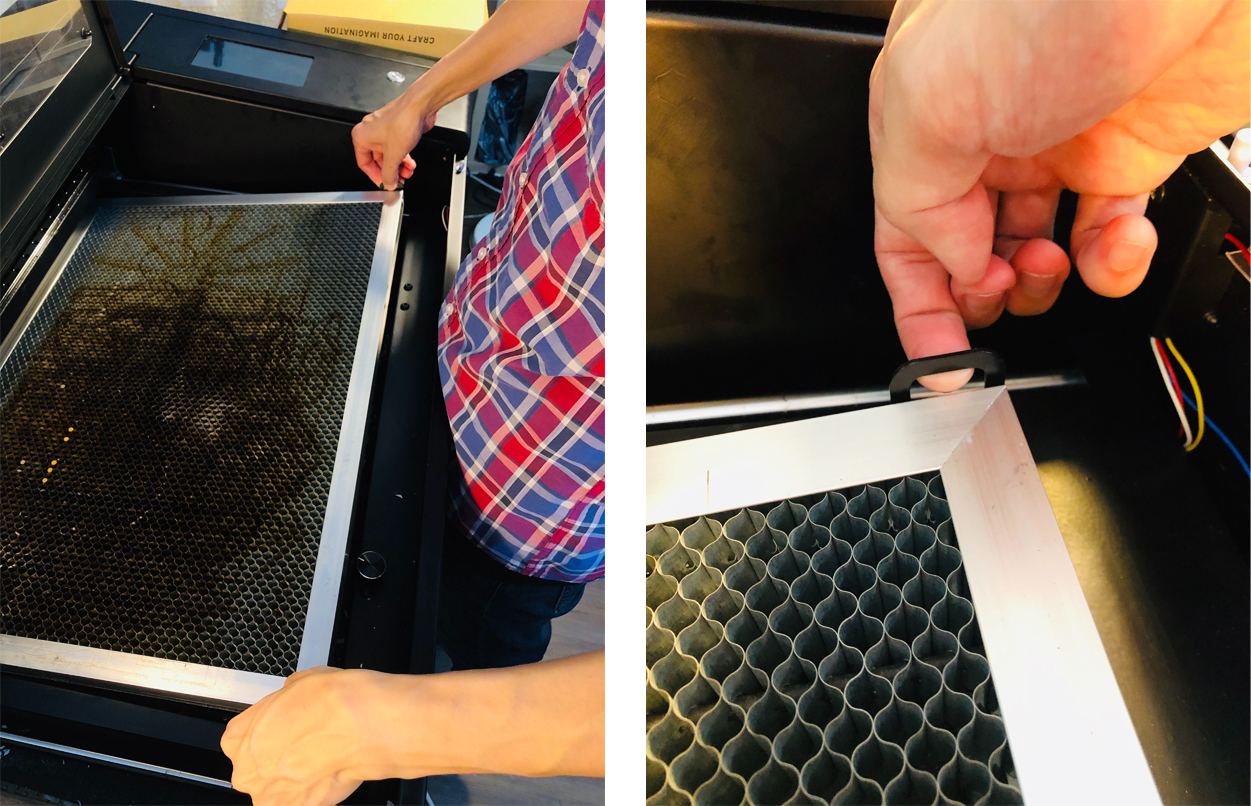

1.2 Retireu la plataforma de bresca aixecant-la per les pestanyes.

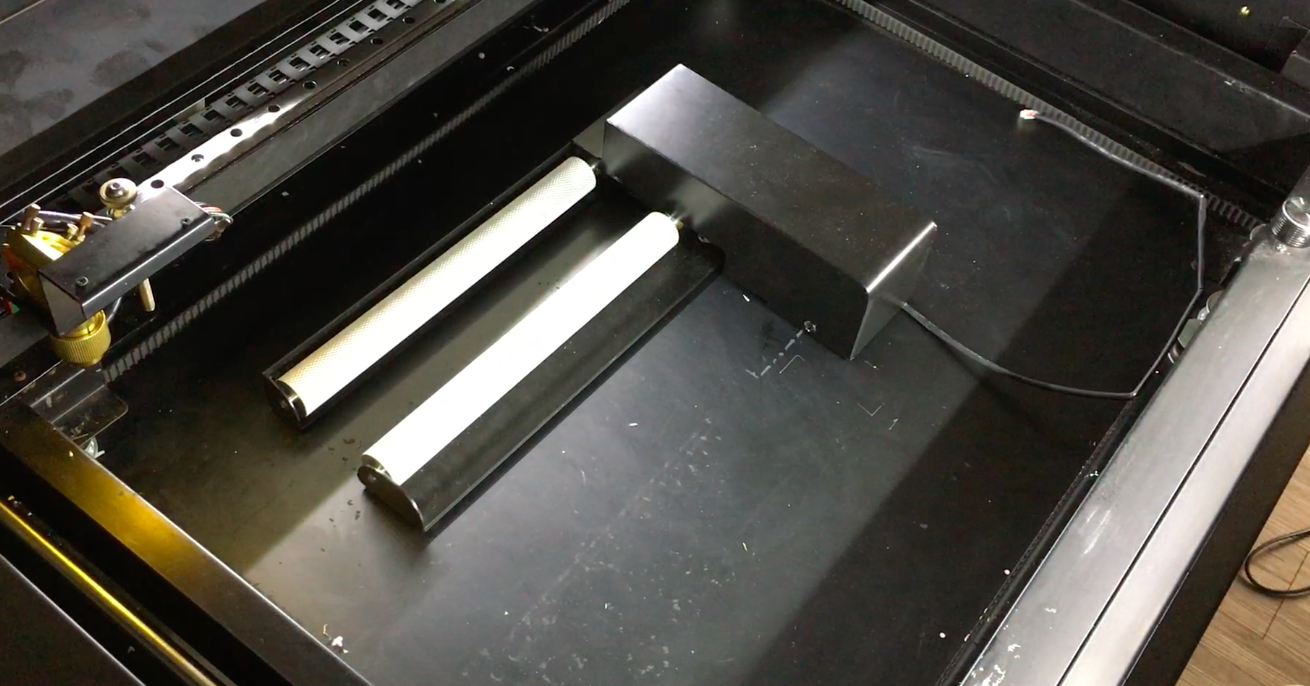

1.3 Col·loqueu el cos principal a la màquina. Les parts negres del cos principal han d'estar al costat dret.

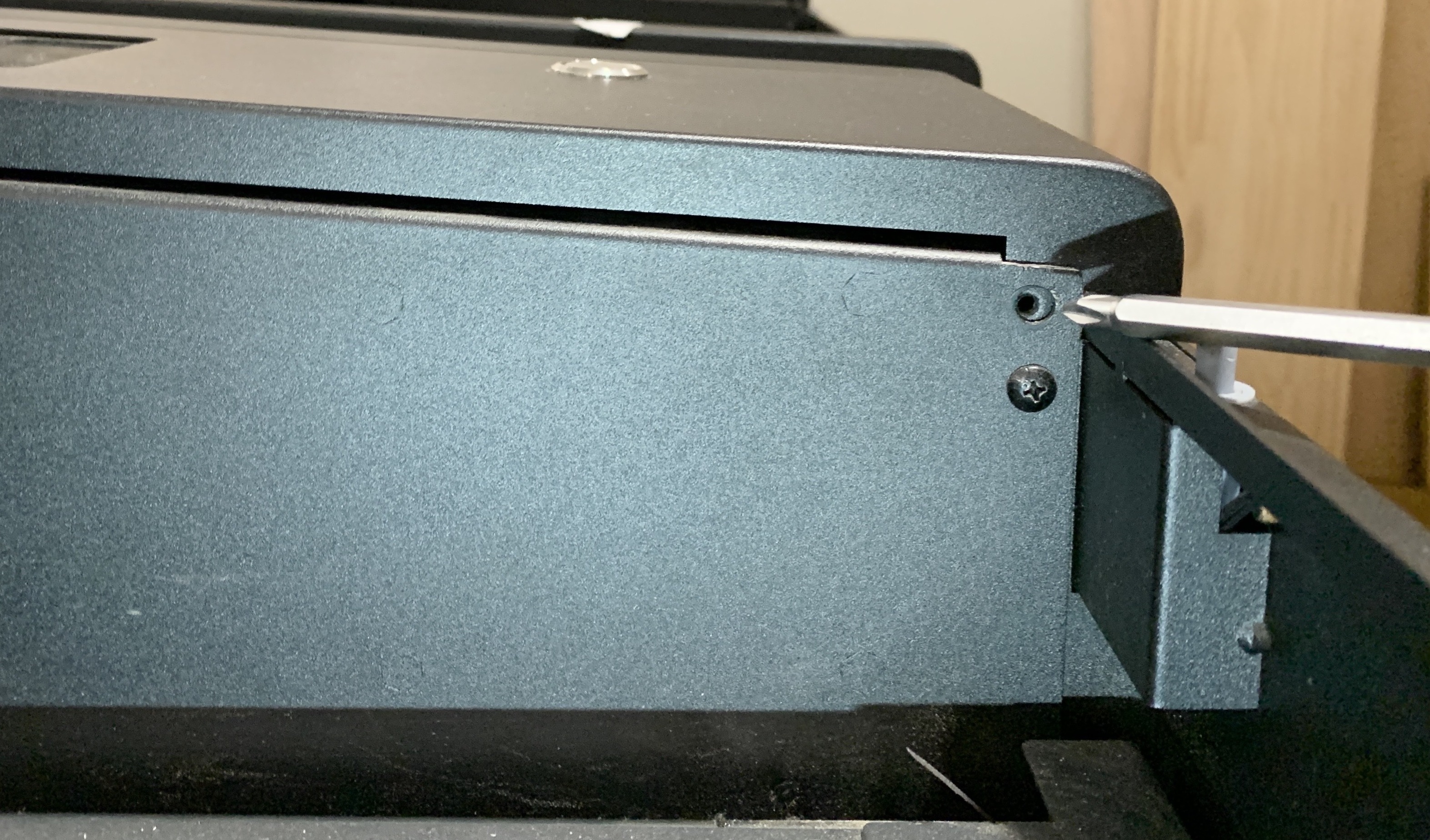

1.4 Retireu el primer cargol del costat esquerre de la coberta dreta i obriu-la.

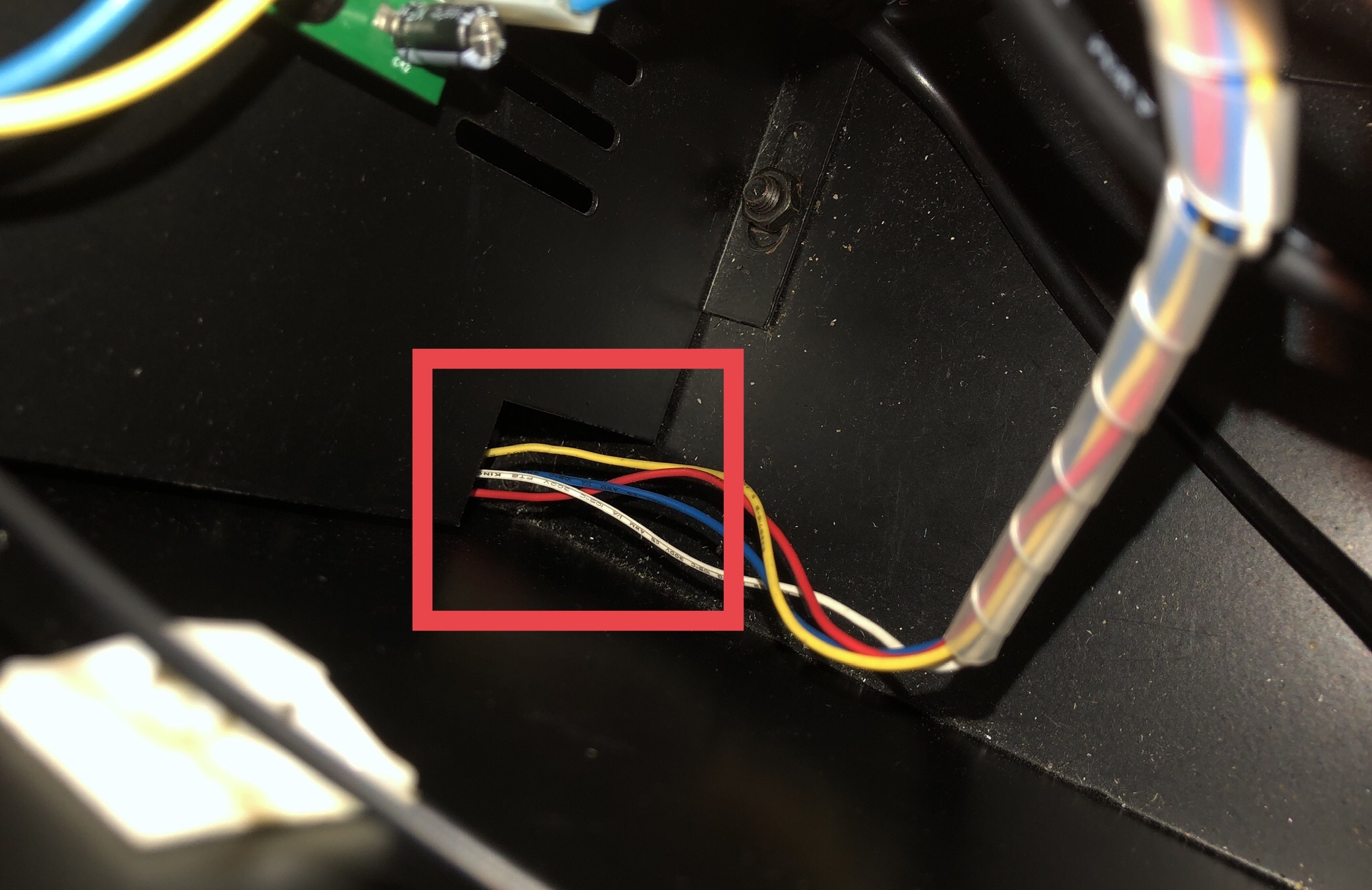

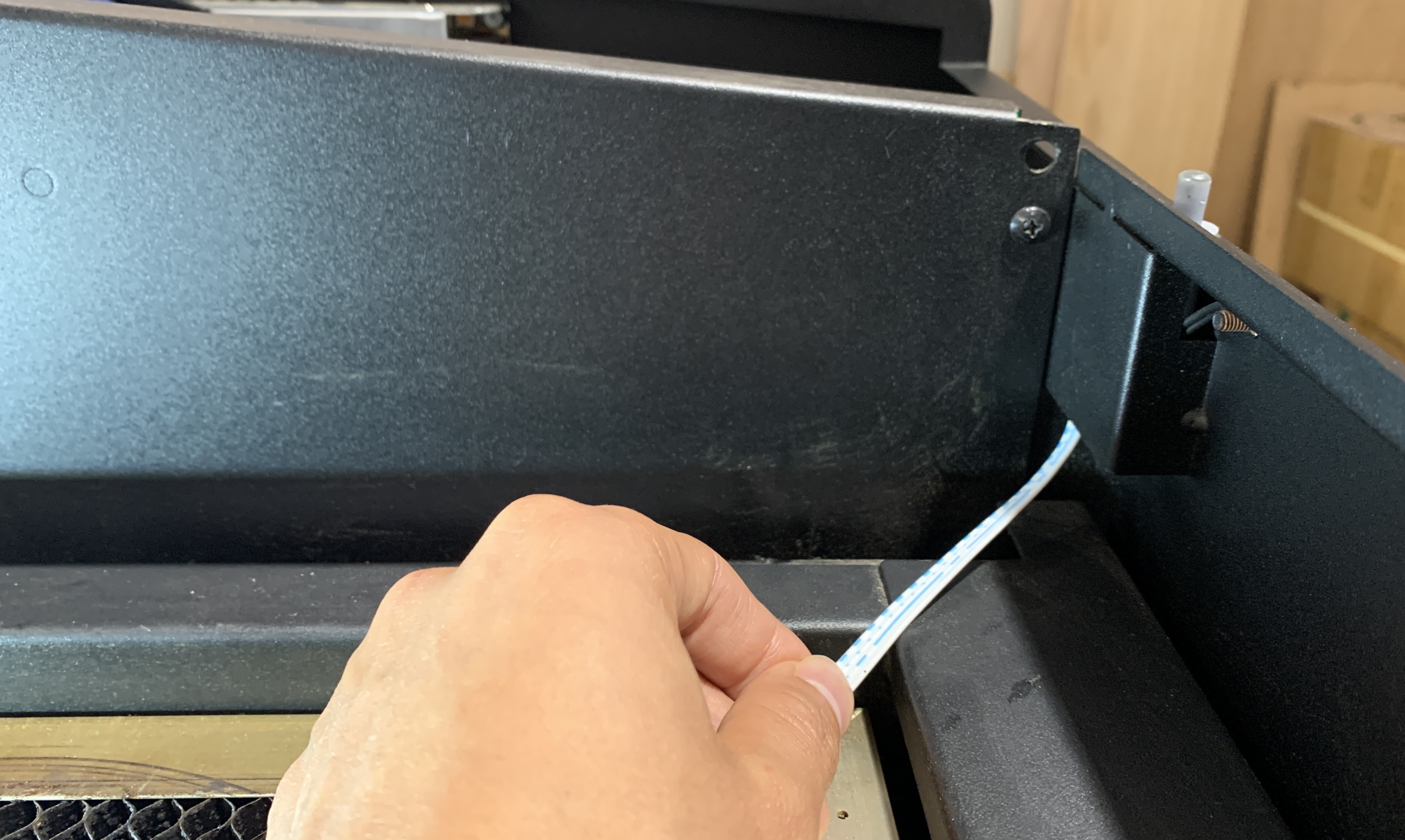

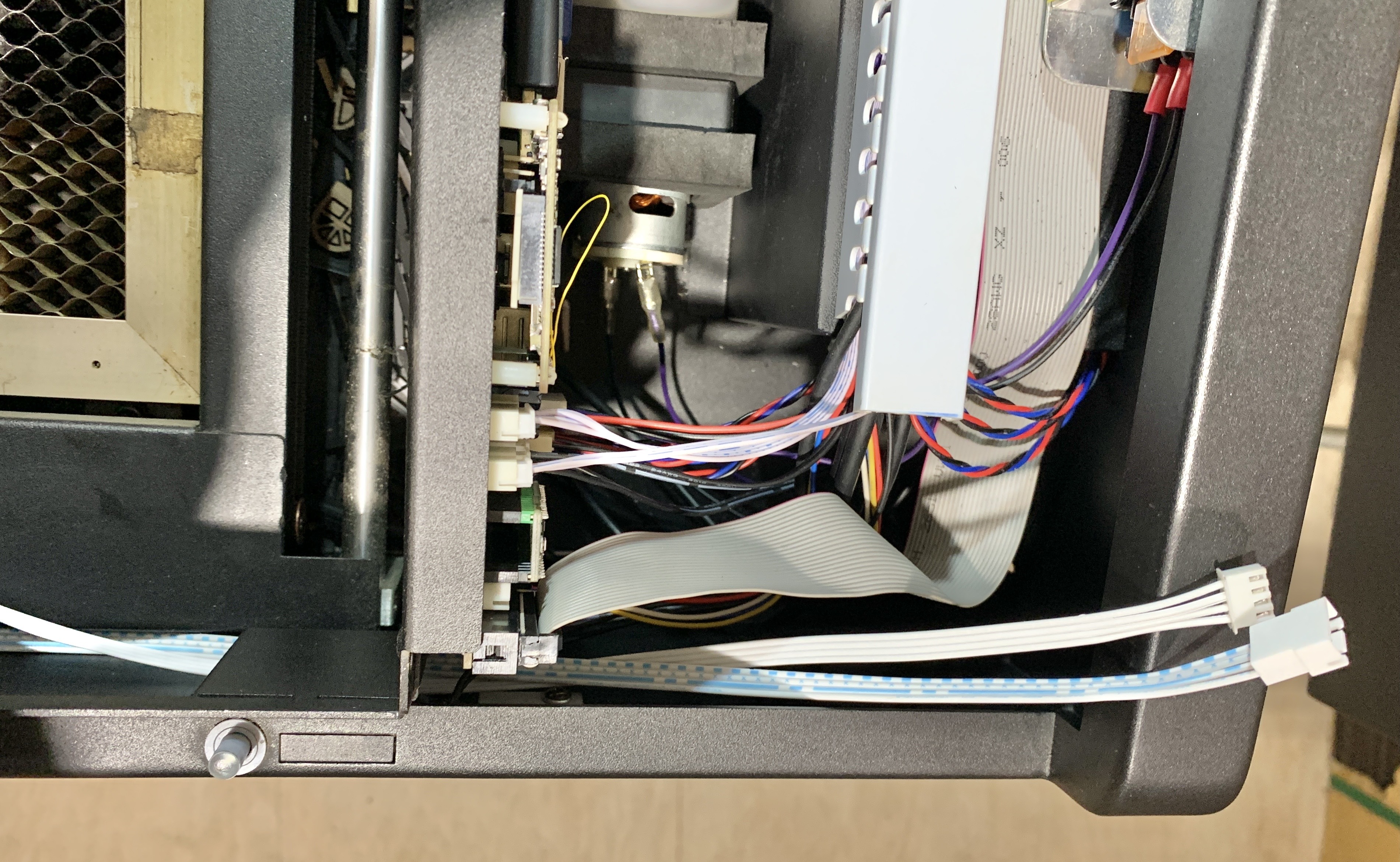

1.5 Passeu els dos cables de la caixa de l'interruptor a través del forat de la part superior del separador.

*Per a algunes màquines de versions anteriors, heu depassar els dos cables de la caixa de l'interruptor a través del forat de la part inferior.

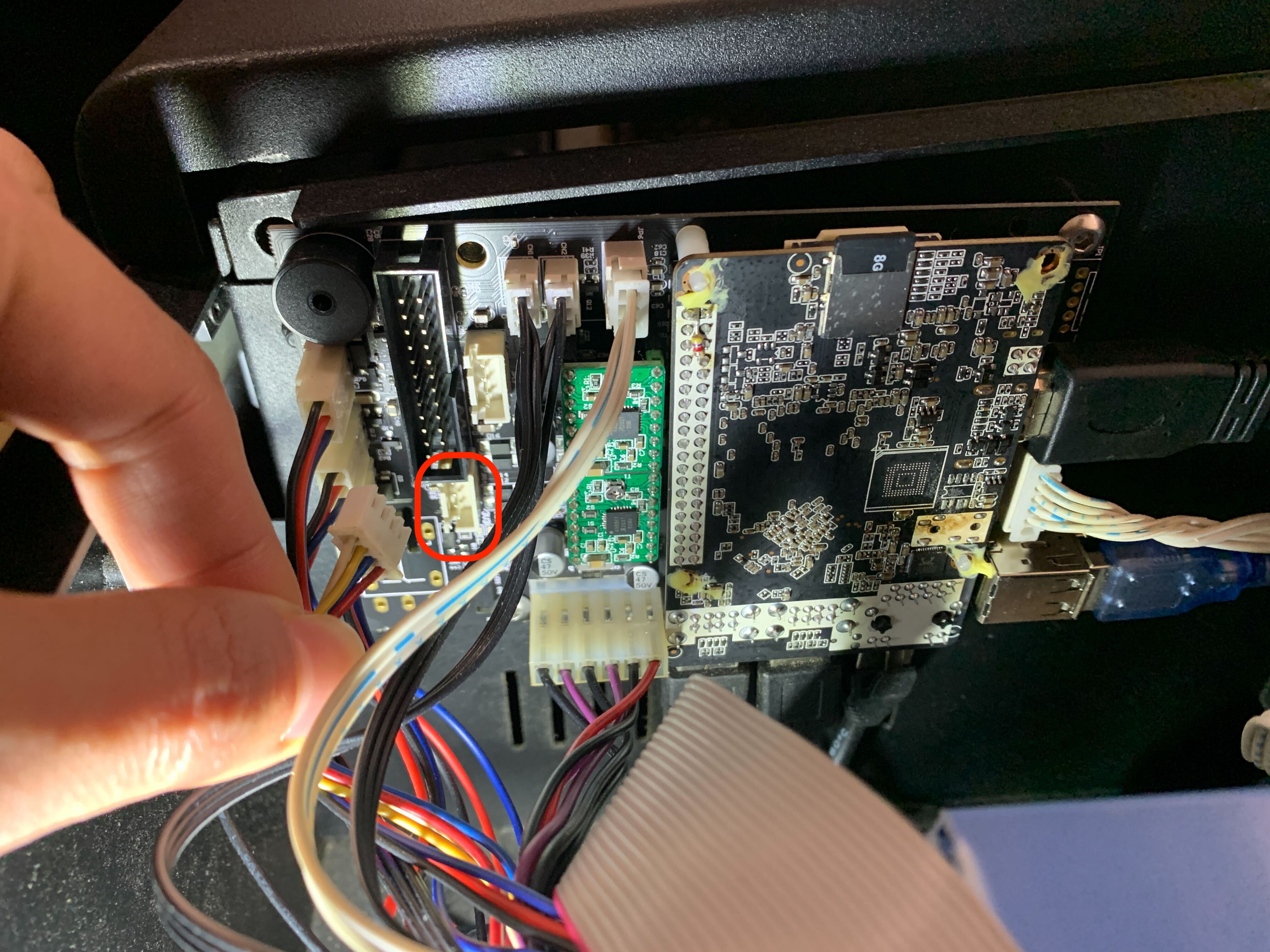

1.6 Desconnecteu la placa del traçador i el cable del motor Y del cercle de la placa base.

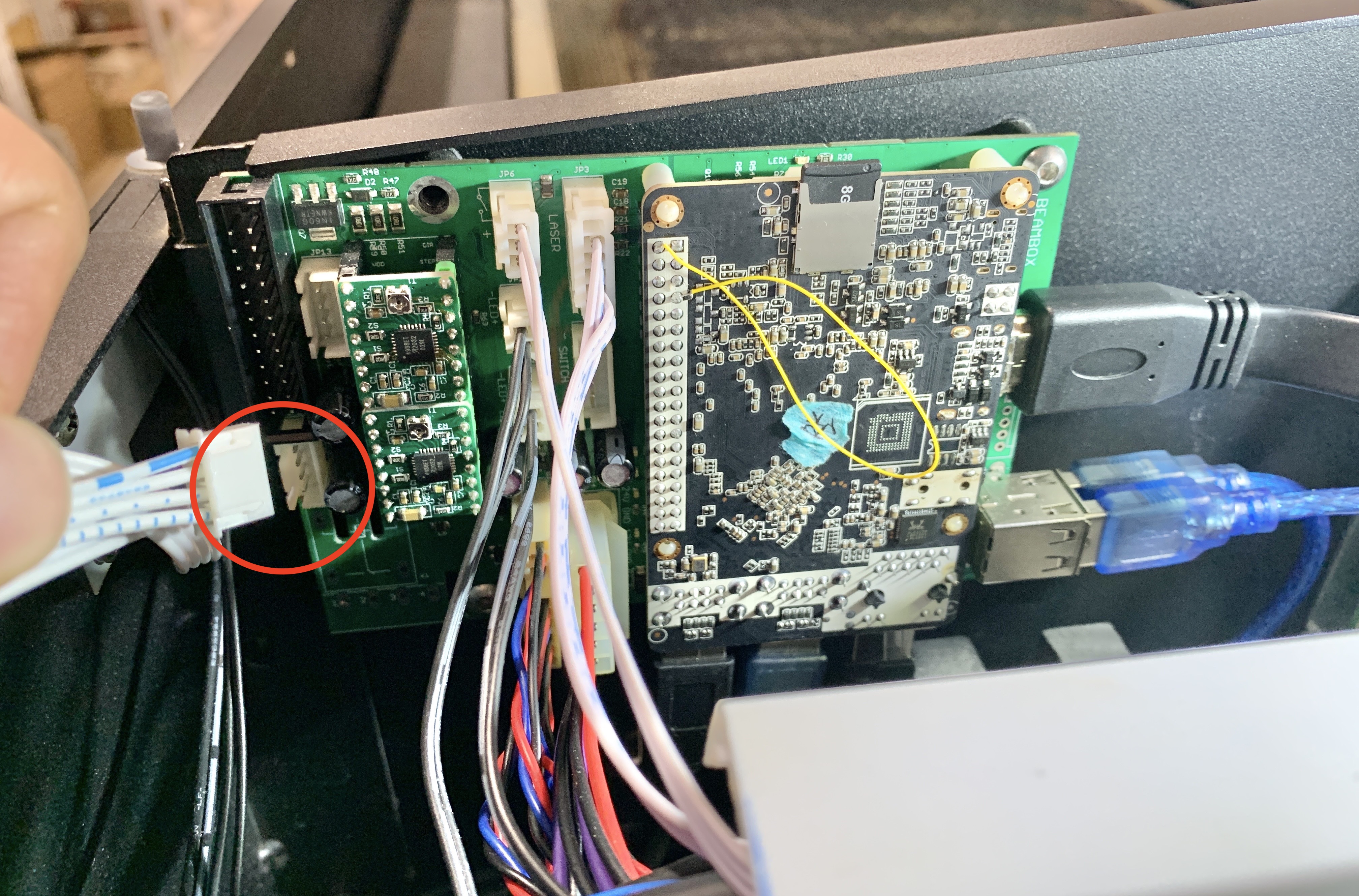

*Si el número de sèrie de la màquina és posterior a FBB1CT2220001 / FBB1PT2220001, consulteu la versió de la placa base a la imatge següent.

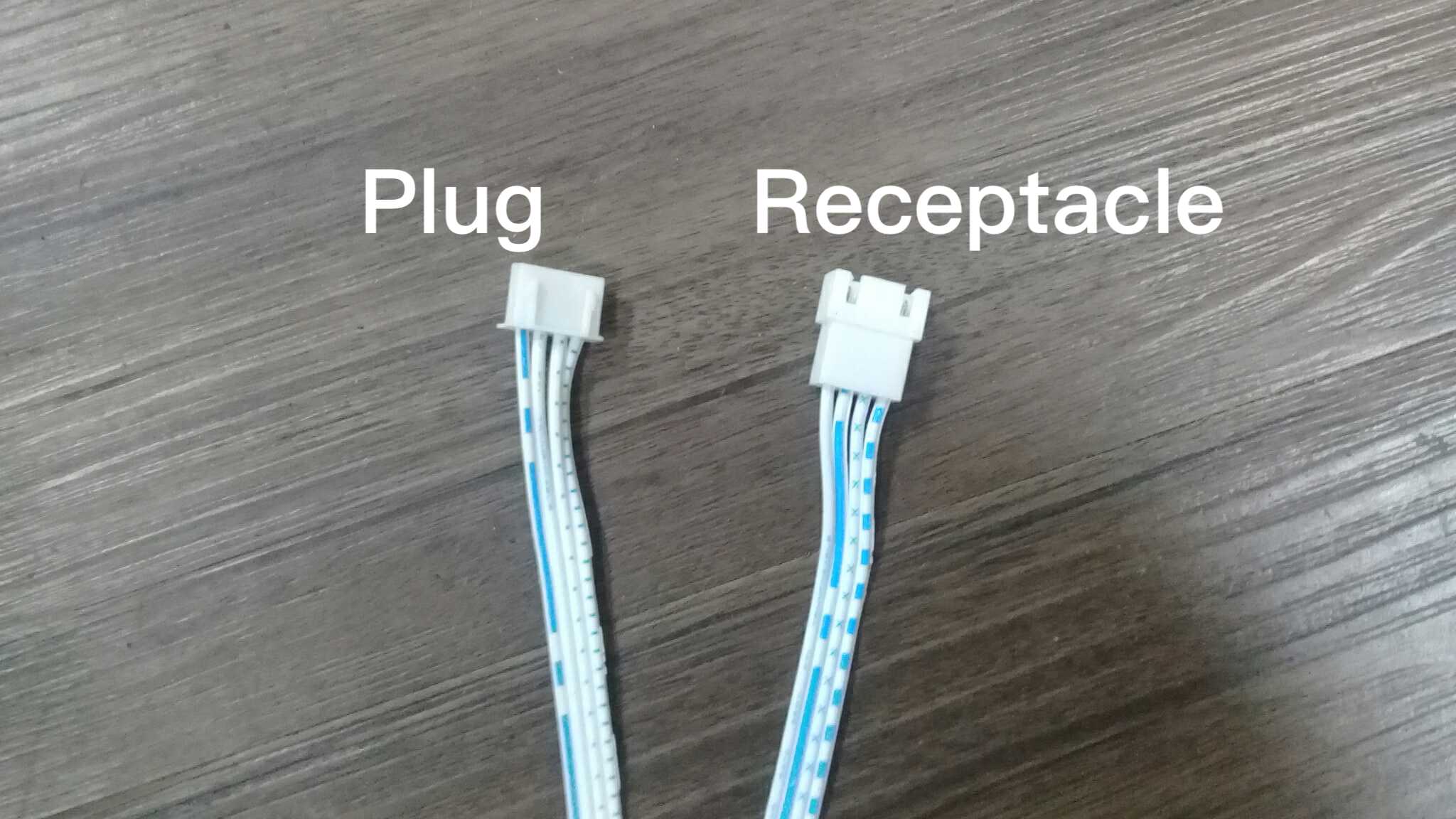

1.7 Hi ha 2 cables a la caixa de l'interruptor. Un és un connector mascle i l'altre és unconnector femella.

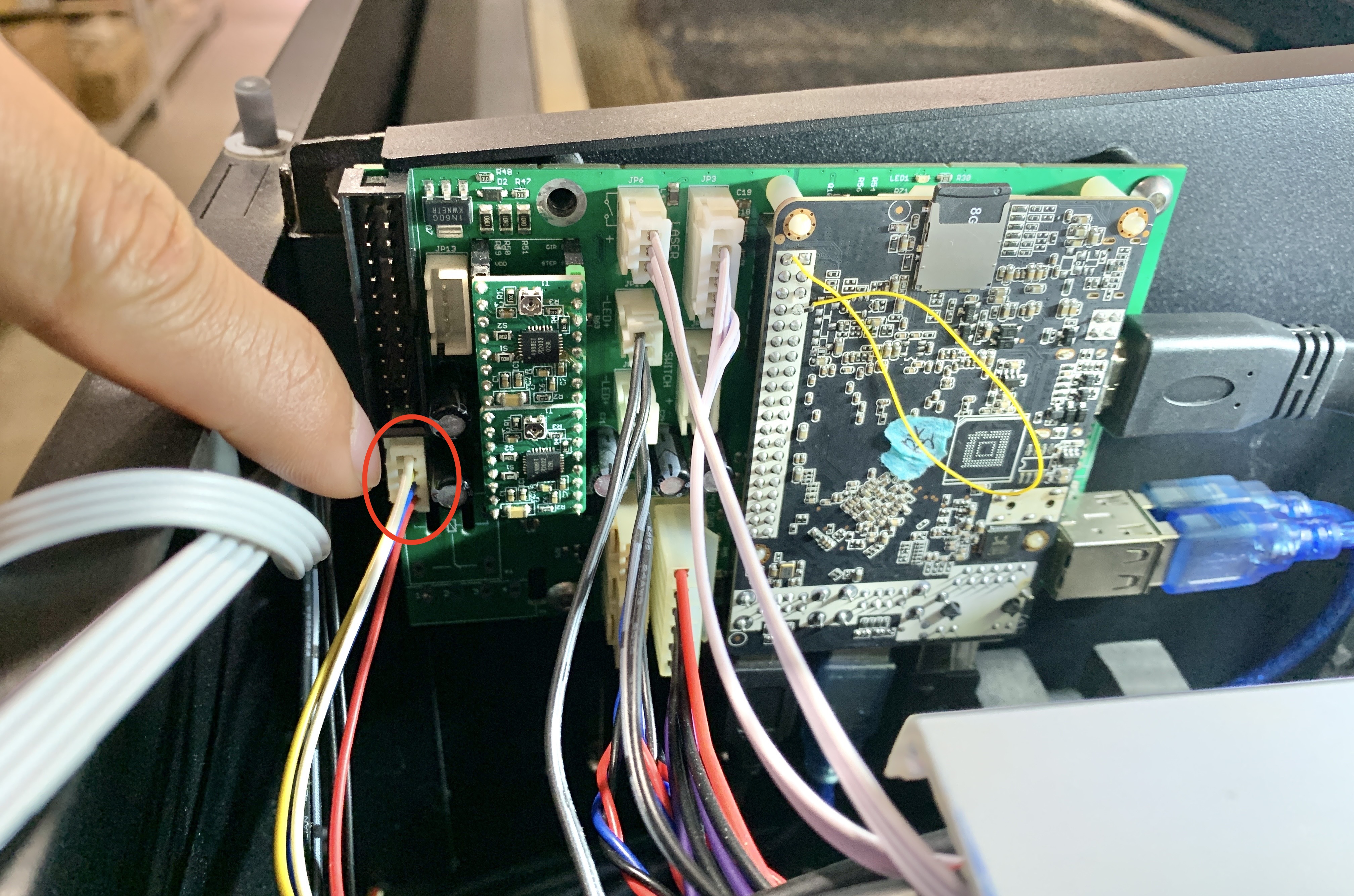

1.8 Inseriu el cable del connector mascle de la caixa de l'interruptor al port del motor de l'eix Y a la placa base.

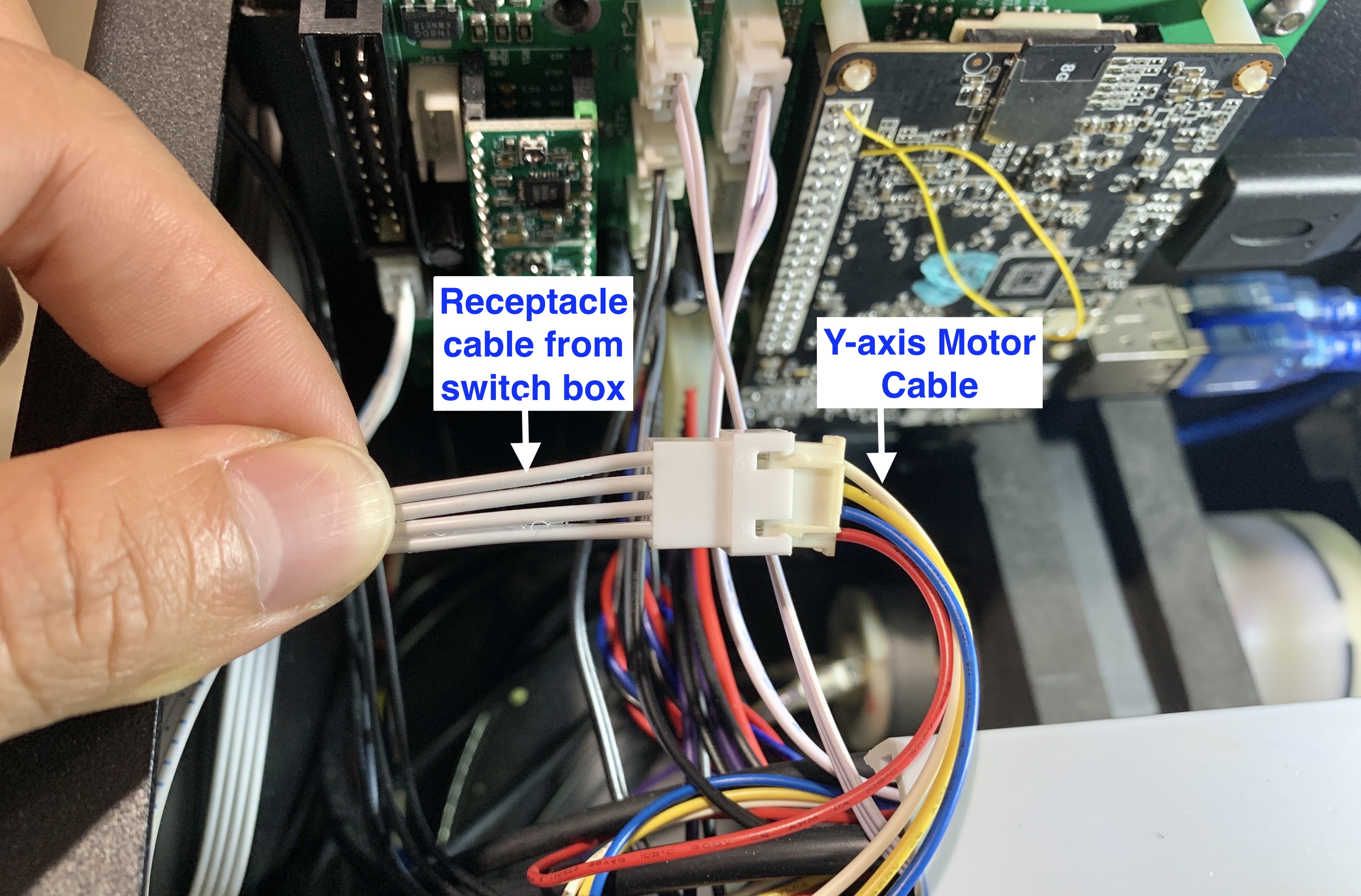

1.9 Connecteu el cable del motor Y que heu desconnectat de la placa base al cable del connector femella de la caixa de l'interruptor.

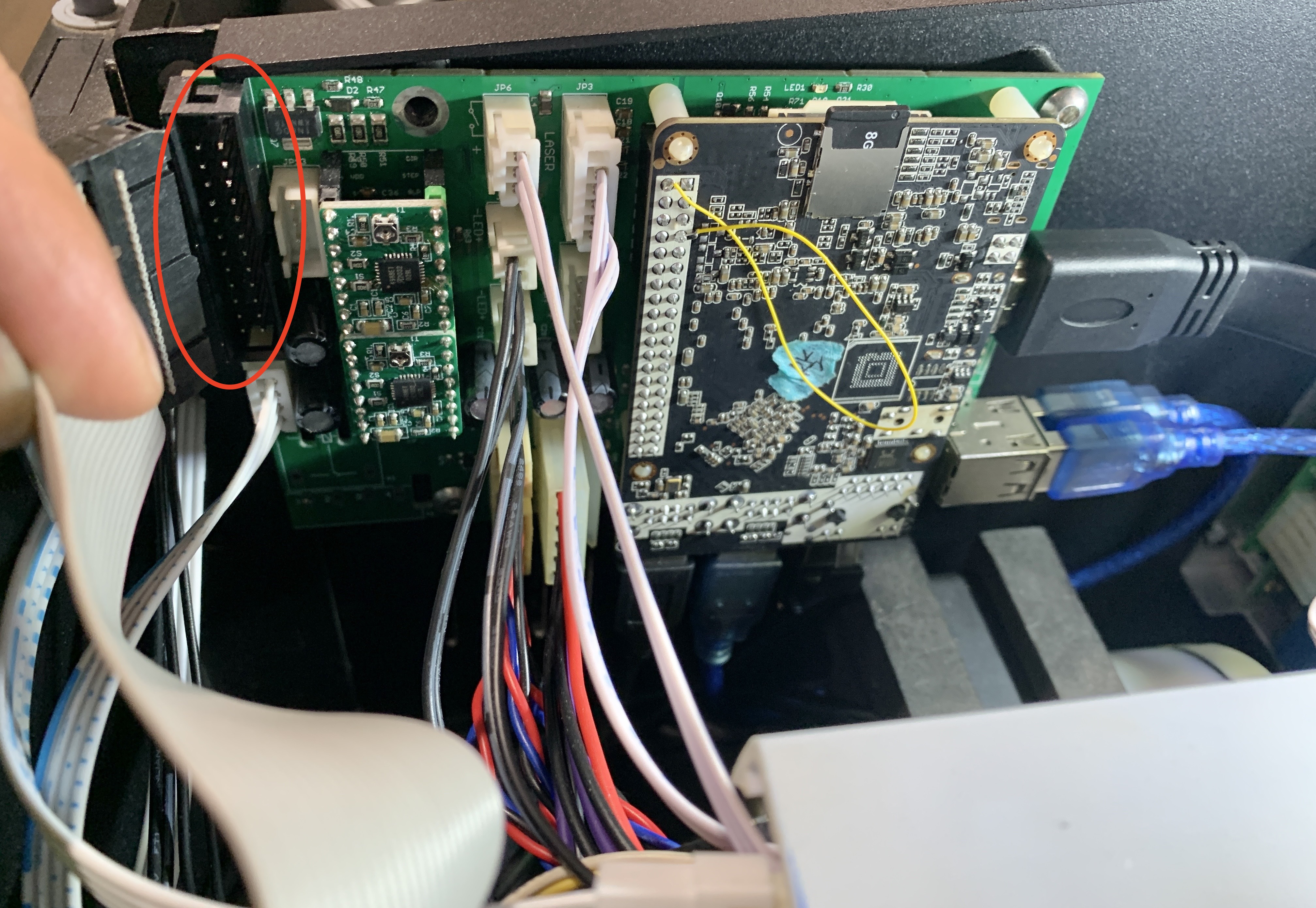

1.10 Connecteu el cable de la placa del traçador.

*Comproveu dues vegades que tots els cables estiguin ben connectats.

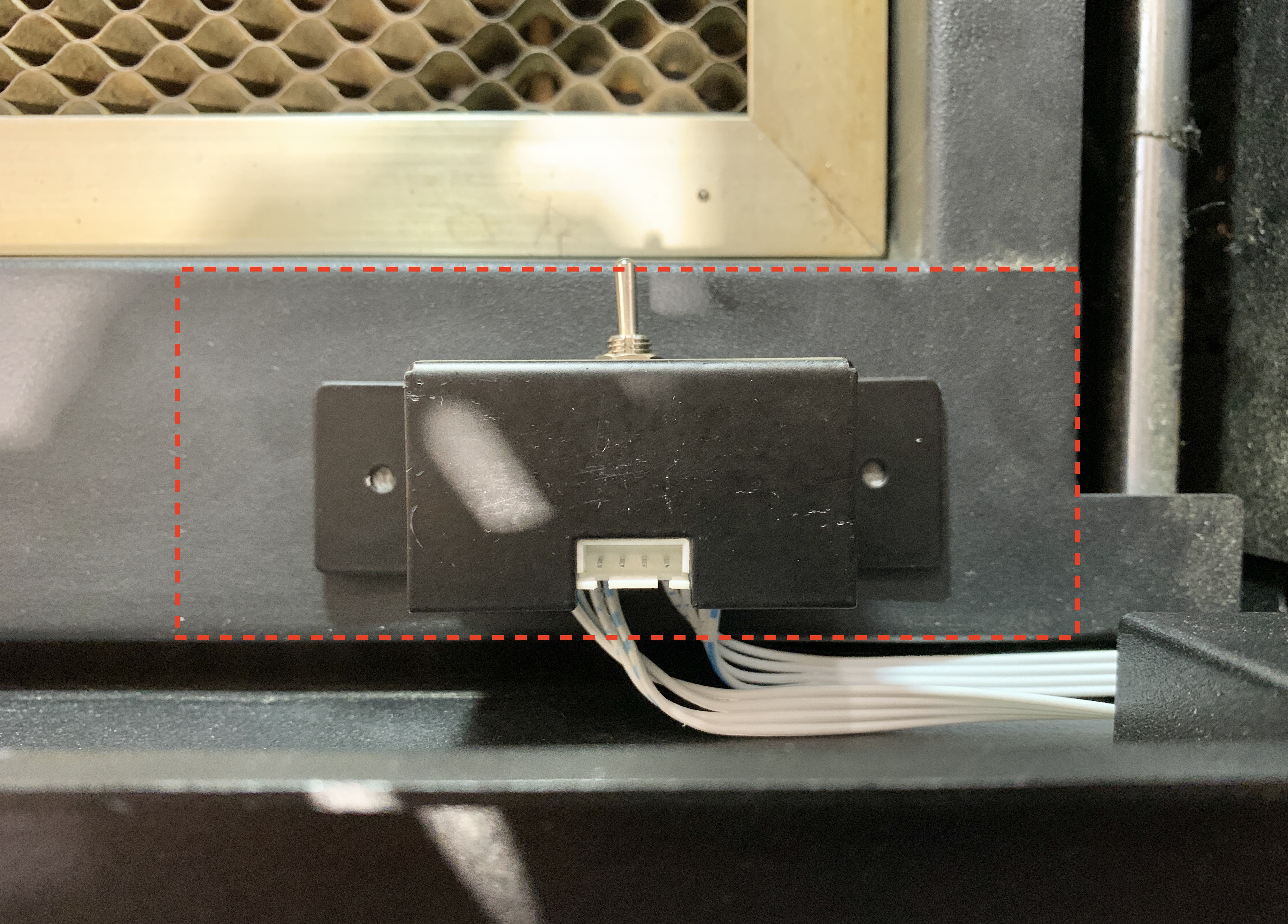

1.11 Col·loqueu els adhesius a la caixa de l'interruptor i enganxeu-la a la part inferior dreta de la cambra.

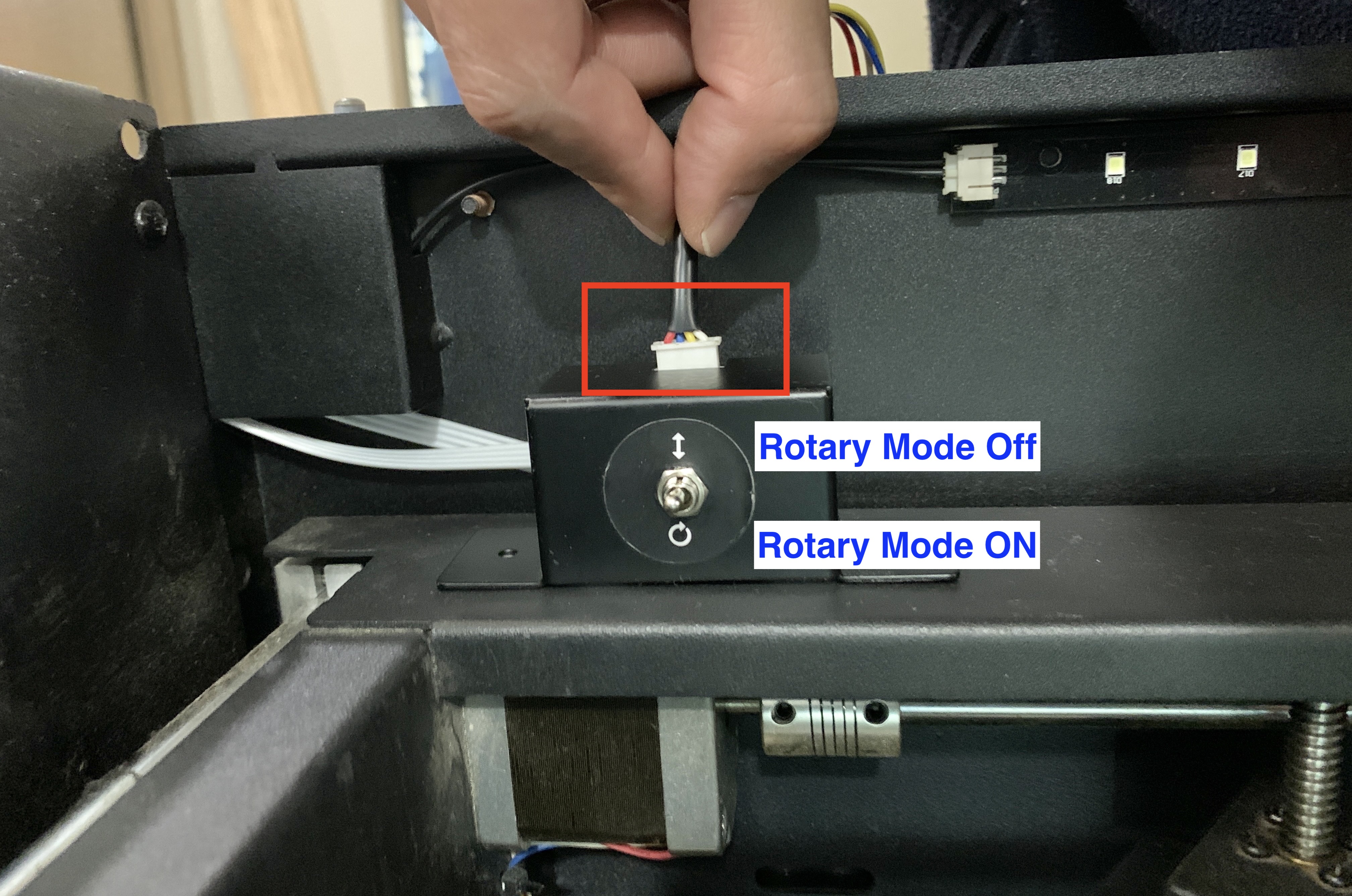

1.12 Inseriu el cable negre del cos principal a la caixa de l'interruptor. Si us plau, mantingueu l' interruptor en la posició d'apagat (↕) fins que se us demani que l'activeu.

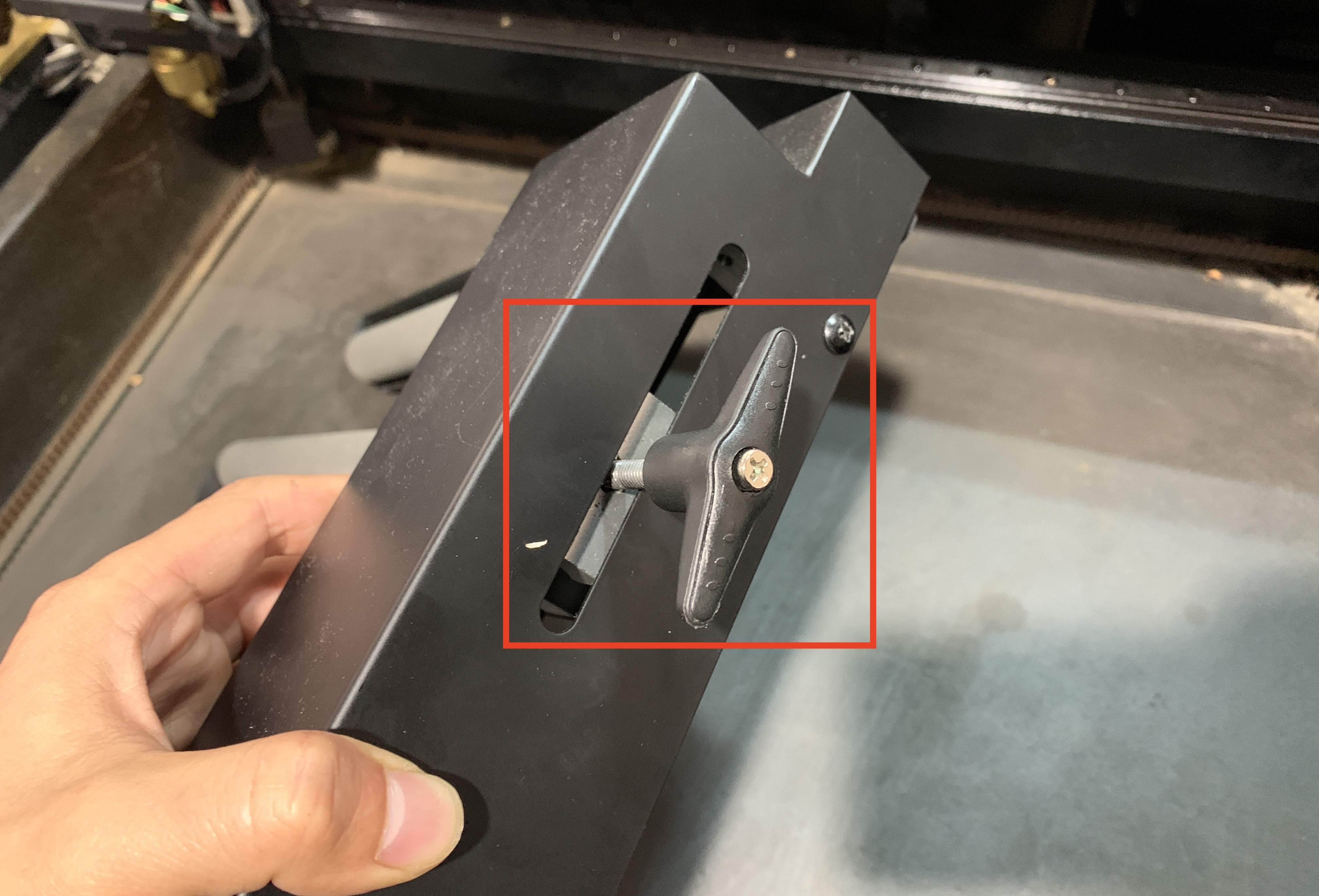

1.13 Instal·leu el mànec en T al costat dret del cos principal.

 1.14 Assegureu-vos que l'interruptor de la funció rotativa estigui en la posició d'apagat. Activar-lo abans que se us indiqui pot generar codis d'error confusos.

2. Configuració

2.1  Actualitzeu el microprogramari a la versió més recent. Aquí teniu la guia per a l'actualització del microprogramari.

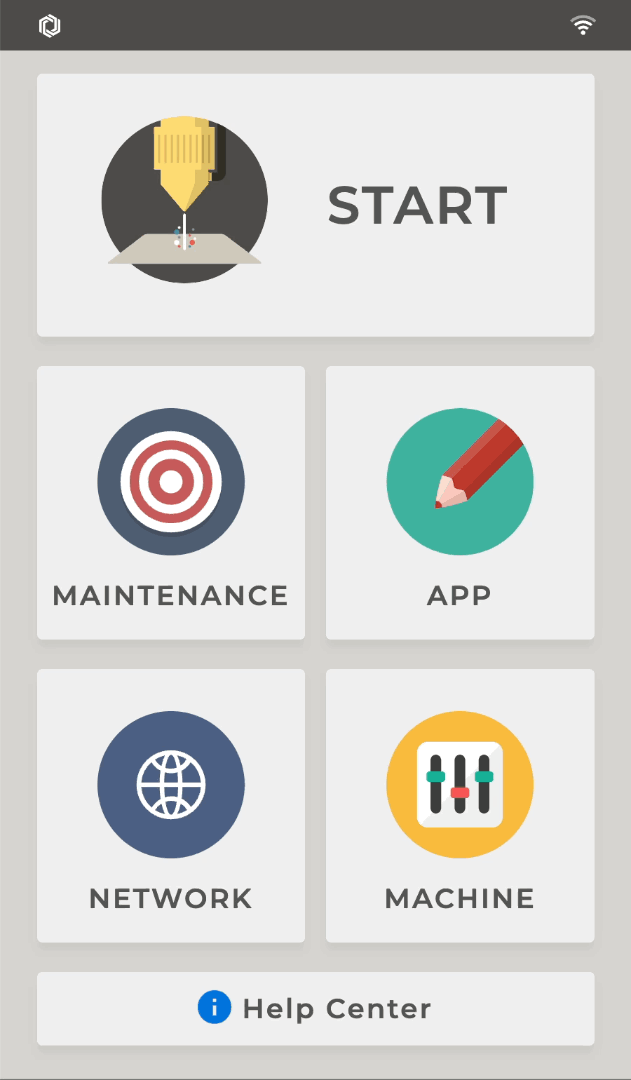

2.2 Configureu els ajustos rotatius al panell de la màquina: MÀQUINA > Configuració de maquinari > Configuració rotativa > Rotary 1.0 > D'acord.

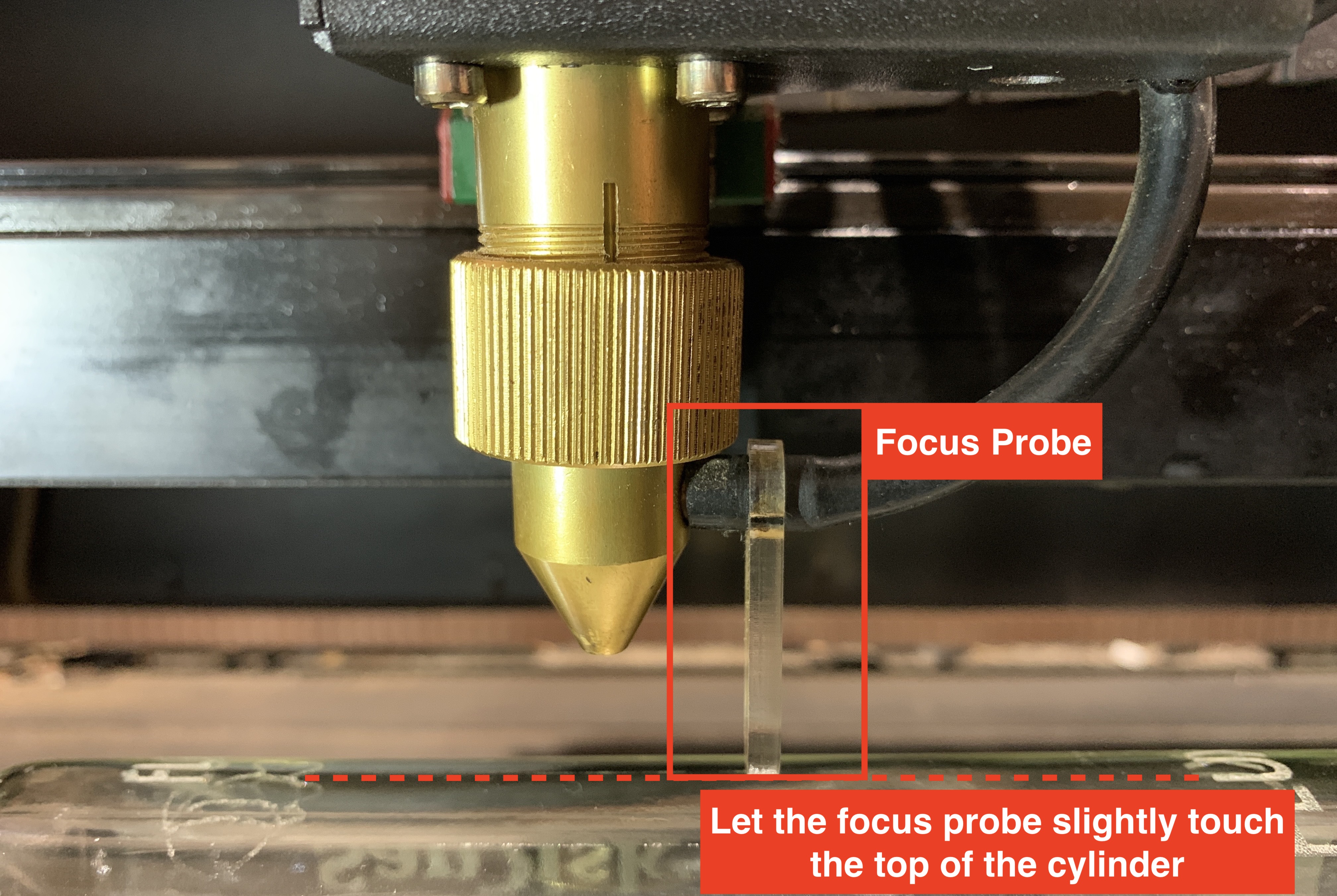

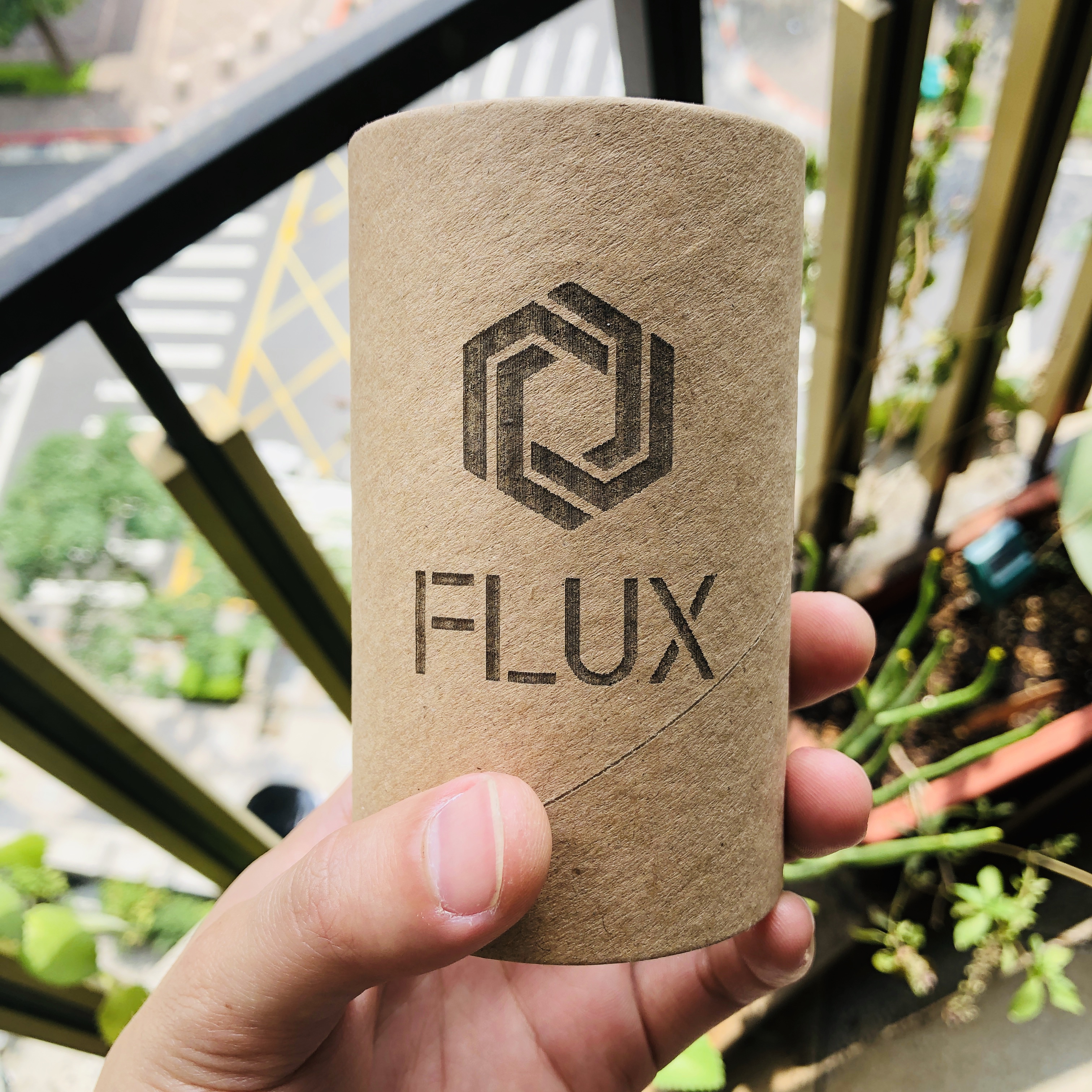

2.3 Col·loqueu el cilindre entre els dos corrons. Ajusteu la distància entre els dos corrons perquè la part superior del cilindre toqui la sonda d'enfocament. Fixeu la distància estrenyent el mànec en T.

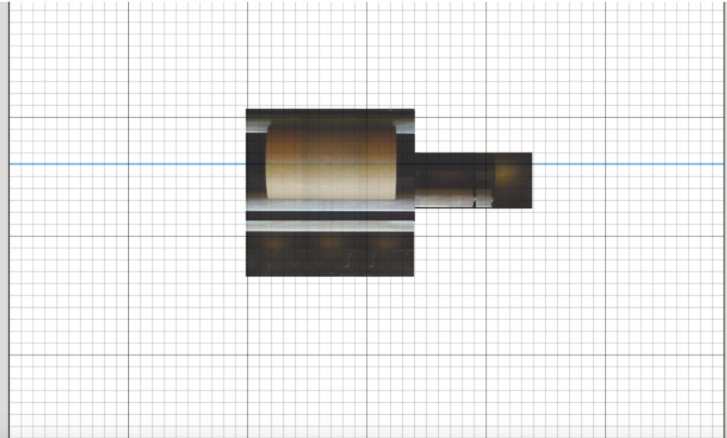

 2.4 Utilitzeu la previsualització de la càmera i arrossegueu la línia blava fins al centre de l'objecte. Si us plau, mantingueu l' canvieu a la posició de les fletxes dobles (↕) quan utilitzeu la previsualització de la càmera.

2.5 Com que les parts del cilindre no estan totes al pla focal, veureu el resultat de la previsualització amb una caiguda. Feu clic de nou al cursor de la càmera a la part superior de l'objecte.

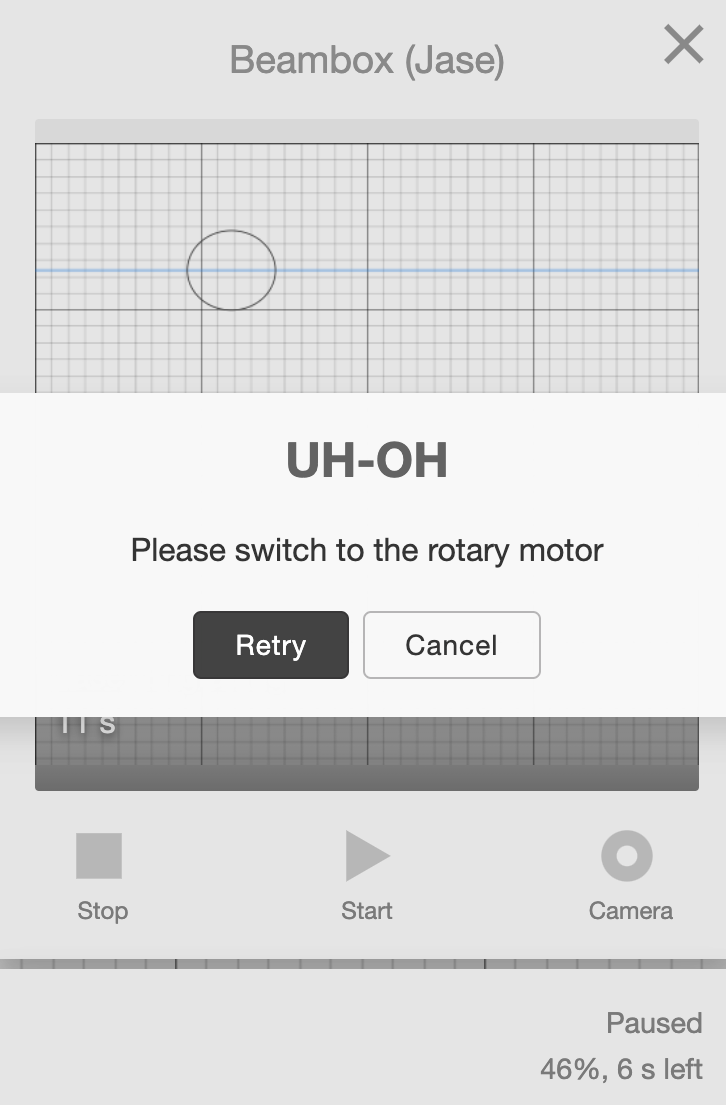

2.6 Després de fer clic a Iniciar, apareixerà un recordatori demanant-vos que activeu el mòdul rotatori (↻).

2.7 Tanqueu la tapa i feu clic a INICIAR per continuar el treball.
