Cable LightBurn Bridge - Mòdul Rotatori Beambox (Pro) 1.0

Abans de començar

Instal·leu el Mòdul Rotatori 1.0

Per instal·lar el Mòdul Rotatori 1.0, seguiu aquest article.

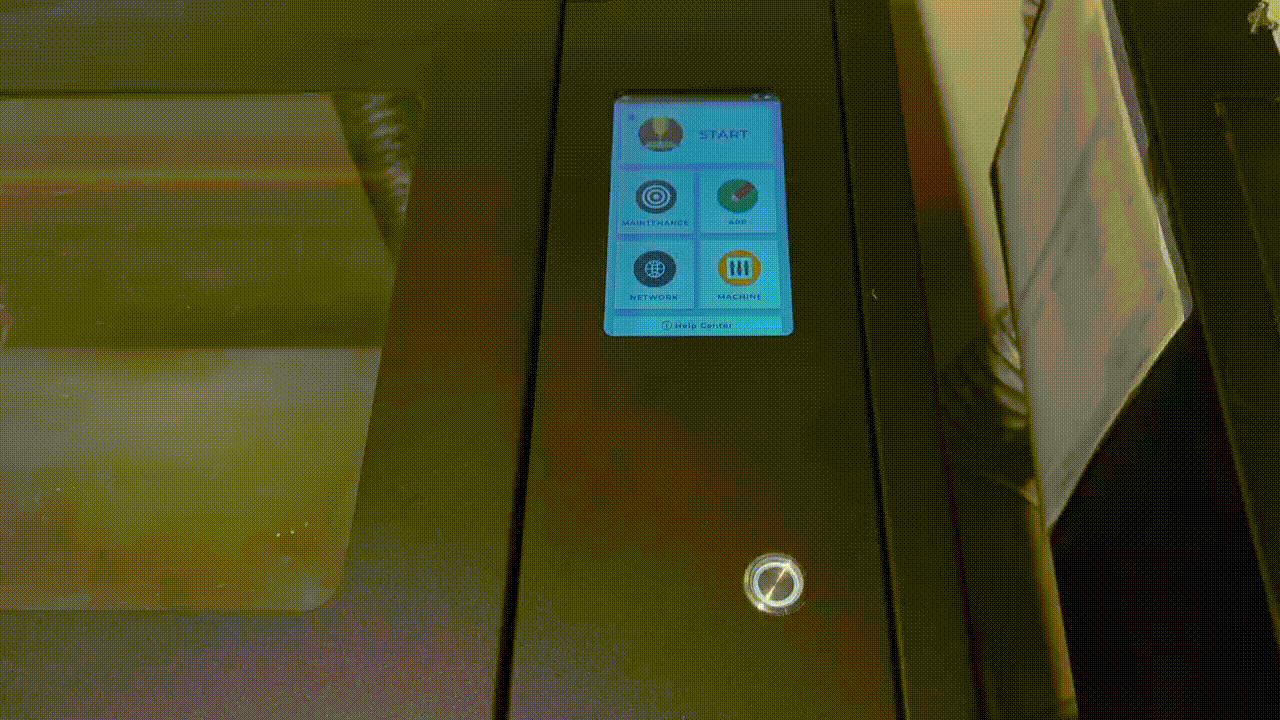

Nota: Apagueu la màquina abans d'instal·lar el Rotatori.

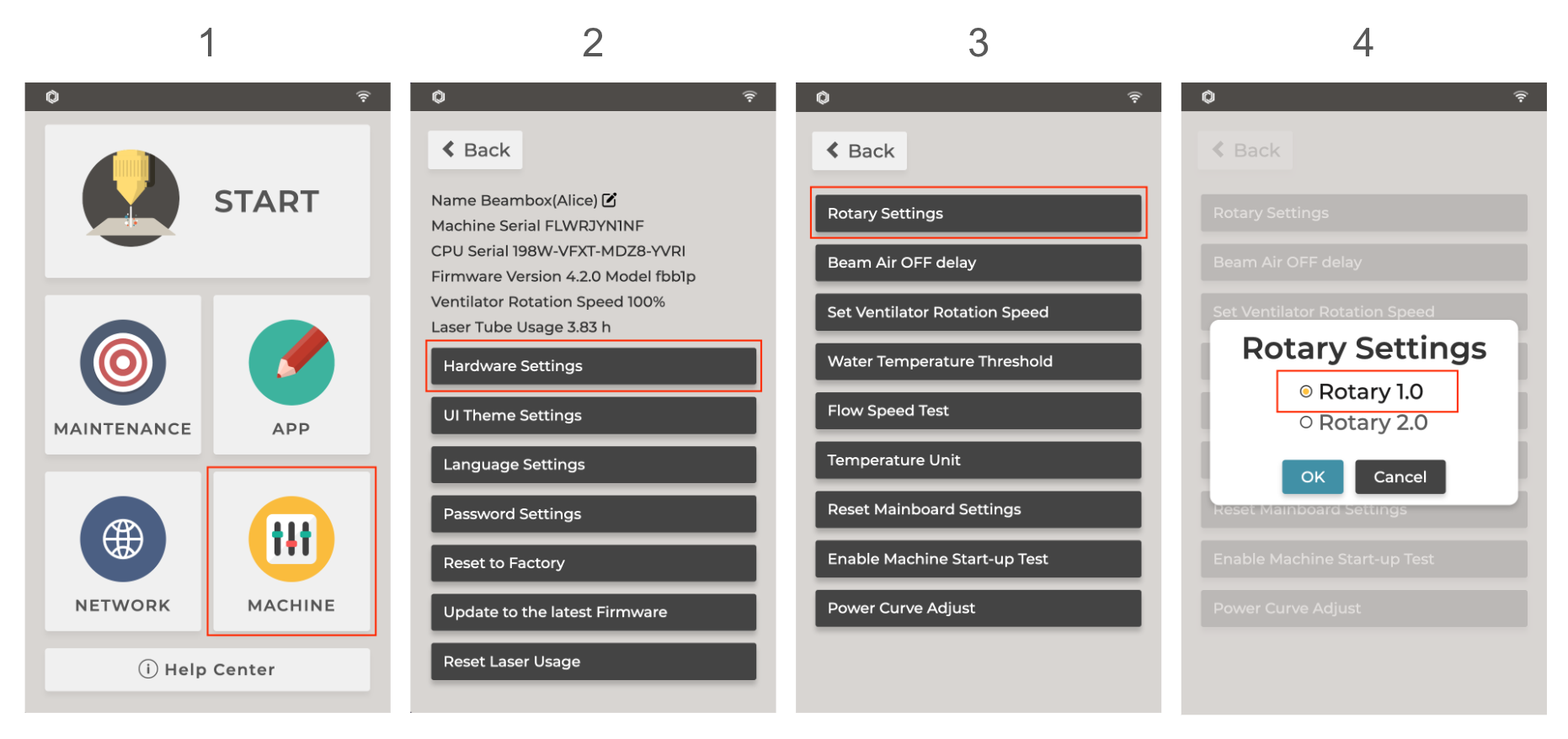

Abans de començar, assegureu-vos que la configuració del Rotatori al Beambox (Pro) sigui correcta.

Configuració de LightBurn

1. Importeu el fitxer de configuració i connecteu l'ordinador a la màquina amb el Cable Pont LightBurn. Consulteu Cable Pont LightBurn - Beambox (Pro) per a més detalls.

2. Obriu LightBurn i feu clic a "Dispositius" a la pestanya Làser . ➡️ Activeu "Mostrar rotatori habilitat a la finestra principal" a la finestra de Configuració que apareix, i feu clic a 'D'acord'.

3. Activeu 'Habilita rotatori' al panell lateral dret.

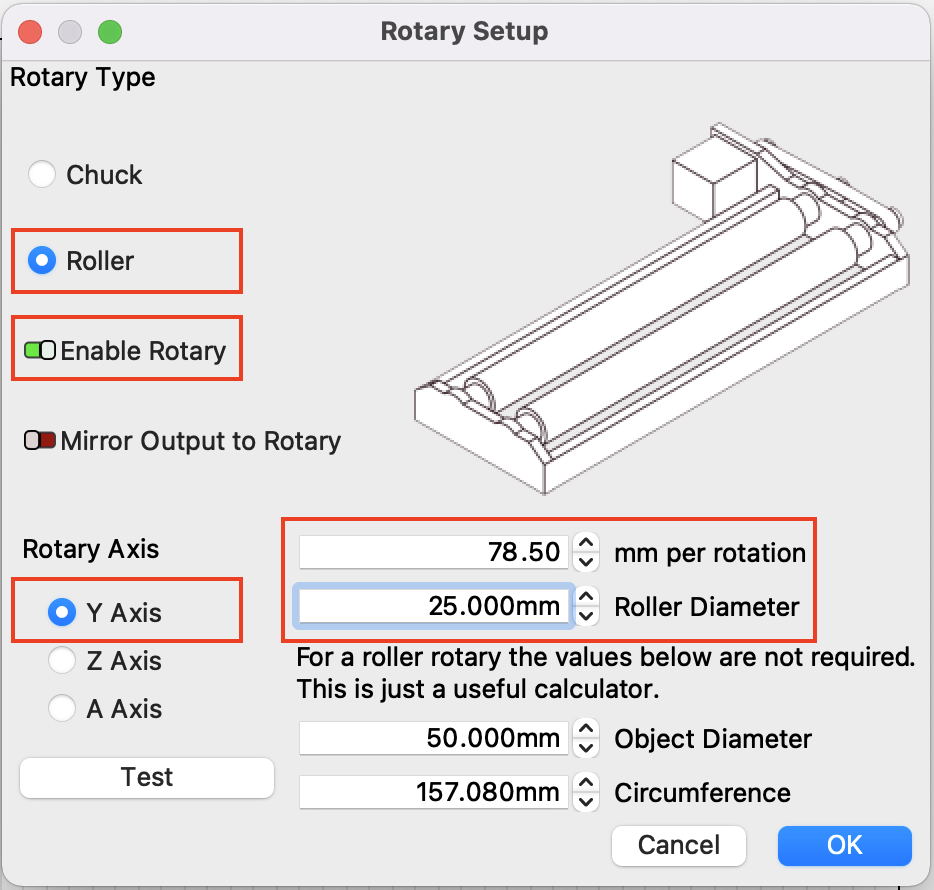

4. Trieu 'Eines làser' ➡️ 'Configuració del mòdul rotatori'. A continuació, configureu els paràmetres del mòdul rotatori de la manera següent i feu clic a 'D'acord'.

Inicia l'operació

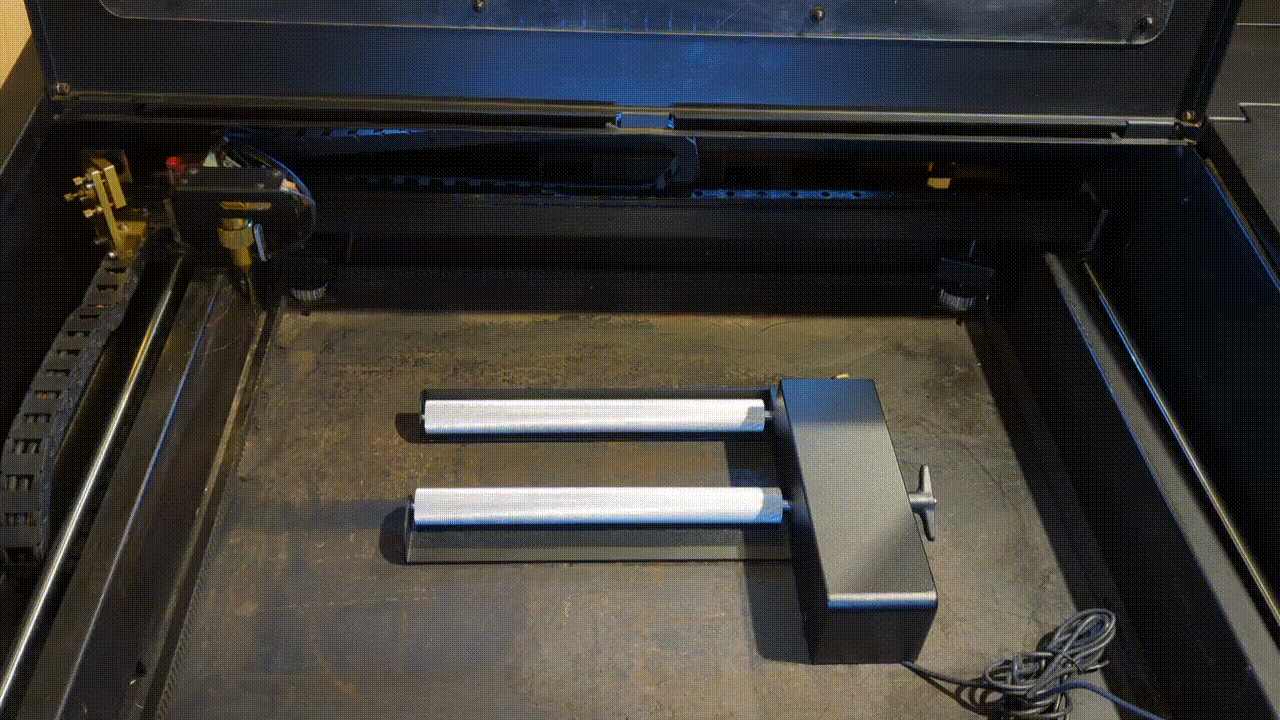

1. Col·loqueu el material dins la màquina

2. Enfocament

- Feu clic al 'Atura' botó del 'Làser' panell per alliberar el motor.

- Moveu el capçal làser per sobre del material.

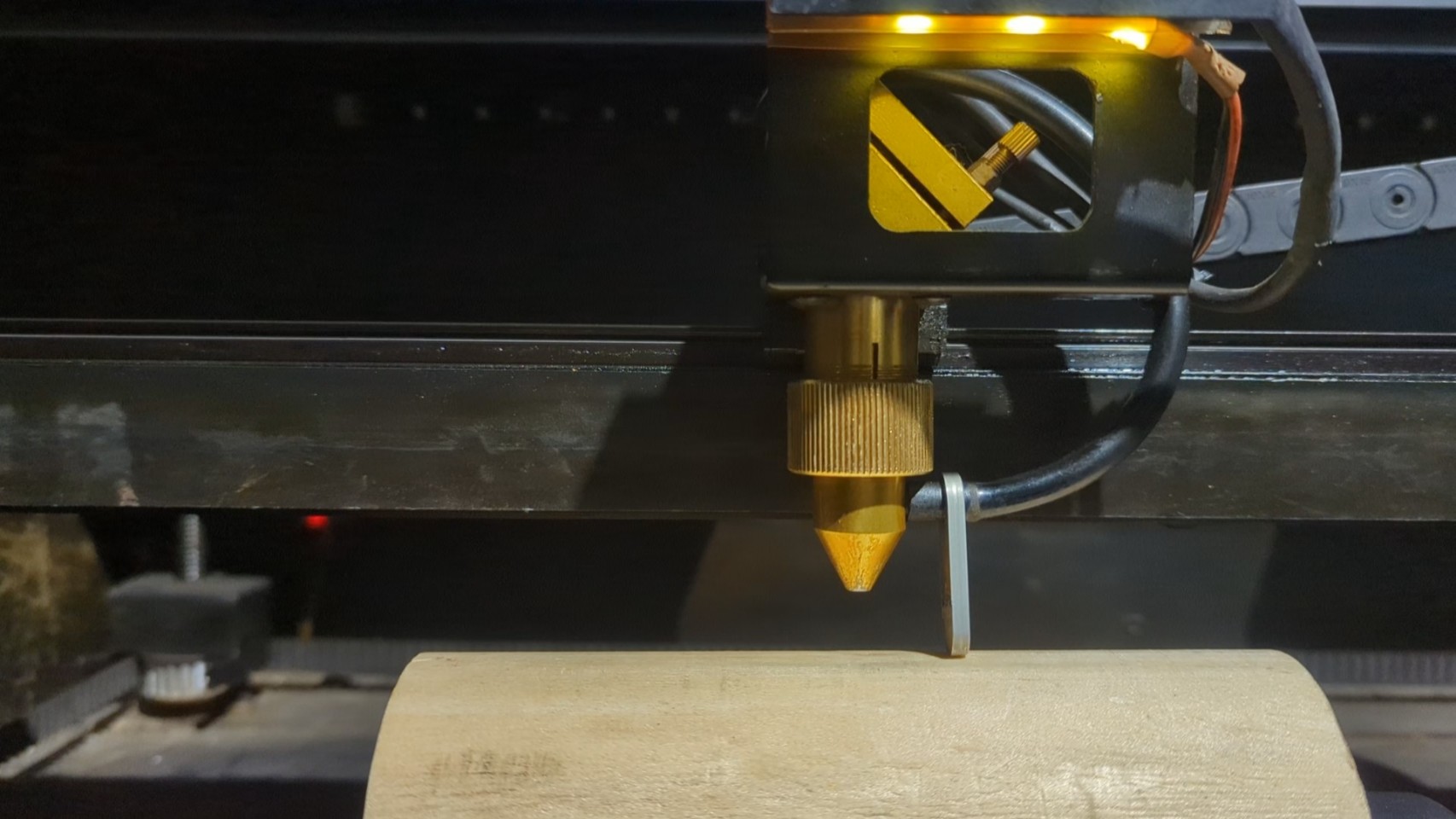

Utilitzeu la sonda d'enfocament per ajustar l'enfocament a Beambox (Pro). Si teniu algun problema d'enfocament, seguiu les instruccions a aquest article. (Assegureu-vos que la distància estigui correctament configurada abans de cada operació de gravat o tall.)

3. Importeu un fitxer a LightBurn

Feu clic a la icona superior per importar el fitxer o arrossegueu-lo directament a l'àrea de treball.

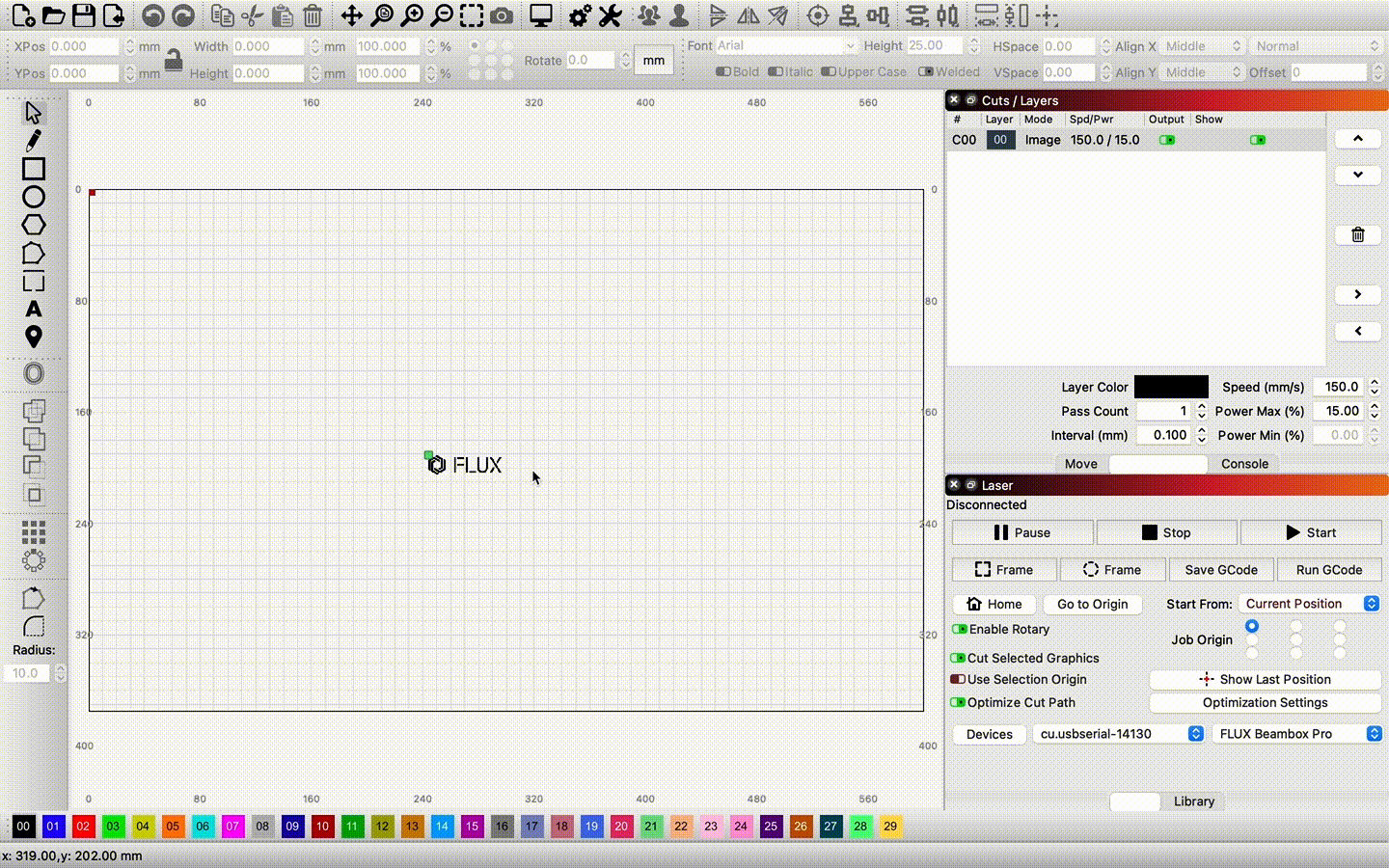

4. Configureu els paràmetres de gravat

Feu clic a l'objecte de la capa i configureu els paràmetres a la cantonada inferior dreta de Talls / Capes .

5. Activeu l'efecte "Sobreescaneig"

- Si la capa està configurada en mode "Omplir, Omplir + Línia, Imatge, Omplir amb desplaçament", us recomanem que activeu la funció "Sobreescaneig" .

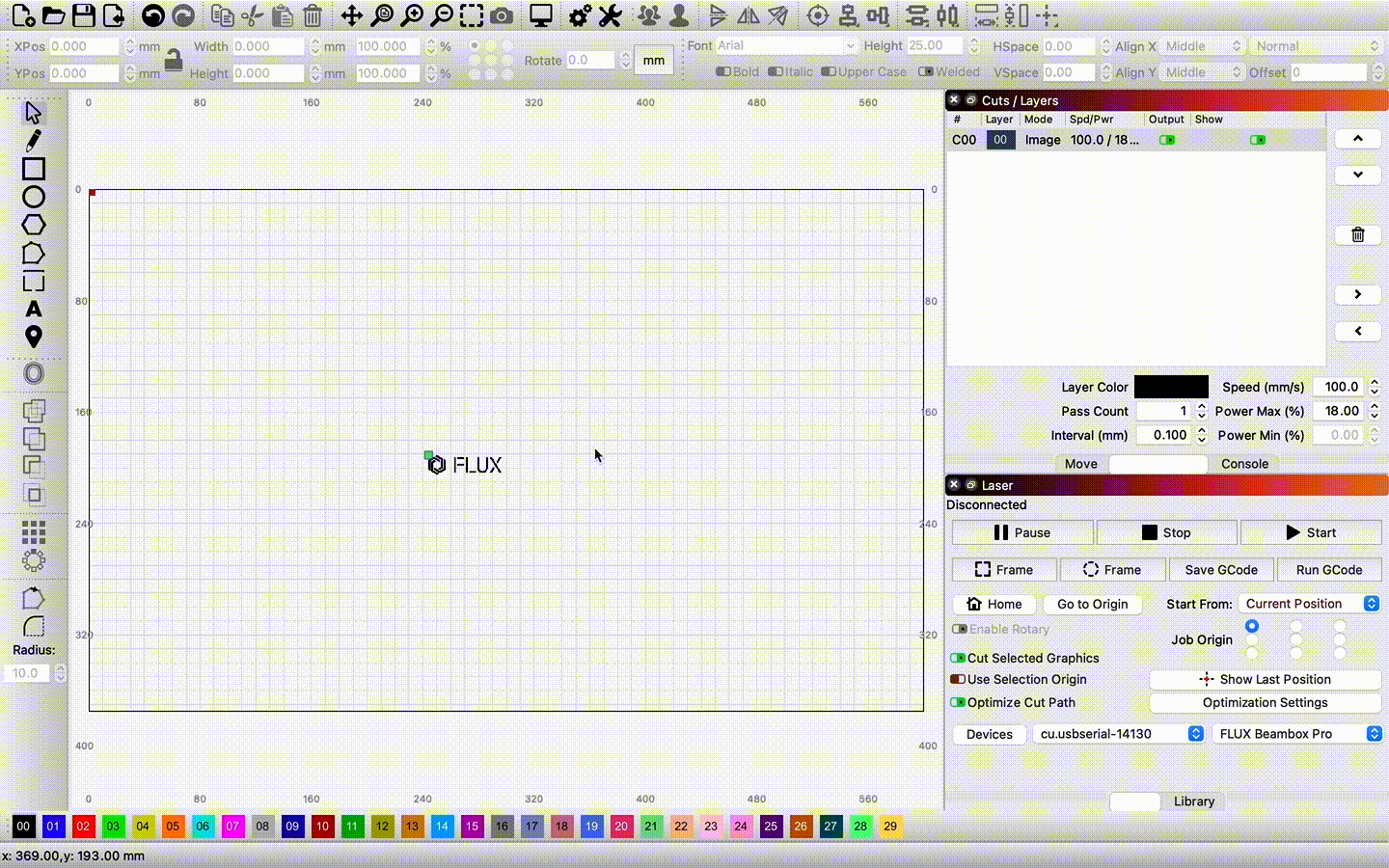

- Feu doble clic a una capa per accedir a l' "Editor de configuració de tall". Activeu l'efecte Sobreescaneig i introduïu el percentatge.

Nota: La configuració dels paràmetres varia segons la velocitat i el material, consulteu la "Configuració recomanada per als paràmetres del material" al final d'aquest article.

6. Configureu la posició inicial

Selecciona "Posició actual" a la llista desplegable de "Començar des de" a la pestanya Làser .

Nota: : Com que LightBurn no admet la funció de previsualització de la càmera per a l'alineació, es recomana configurar "Començar des de" a "Posició actual".

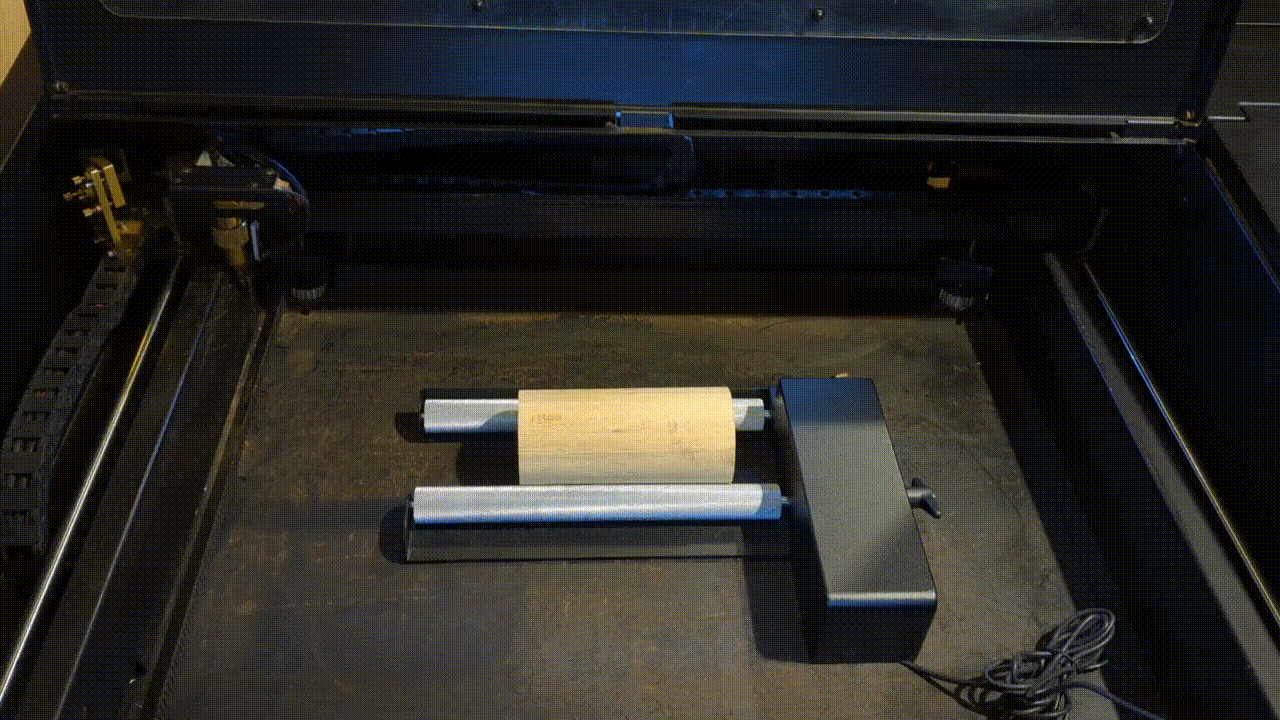

7. Mou el capçal làser a la posició on vols gravar.

- Feu clic al 'Atura' botó del 'Làser' panell per alliberar el motor, després mou el capçal làser a la posició on vols gravar.

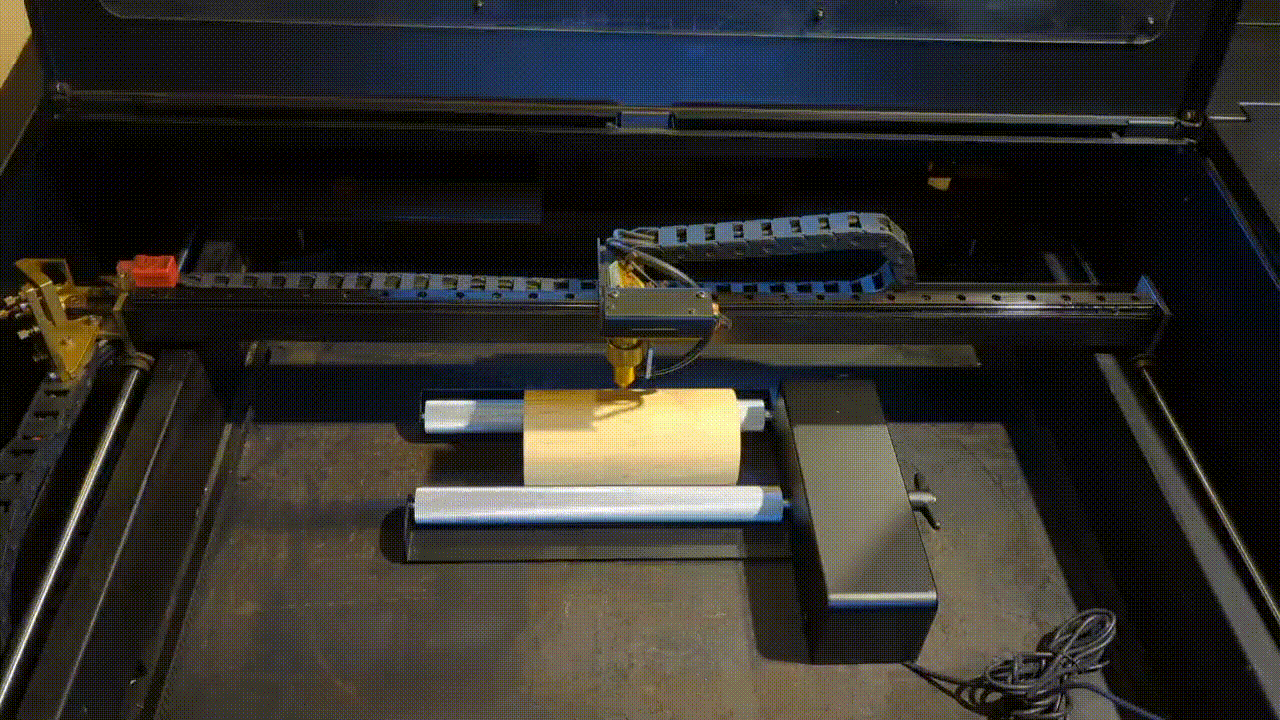

8. Tanca la porta

9. Envia el fitxer

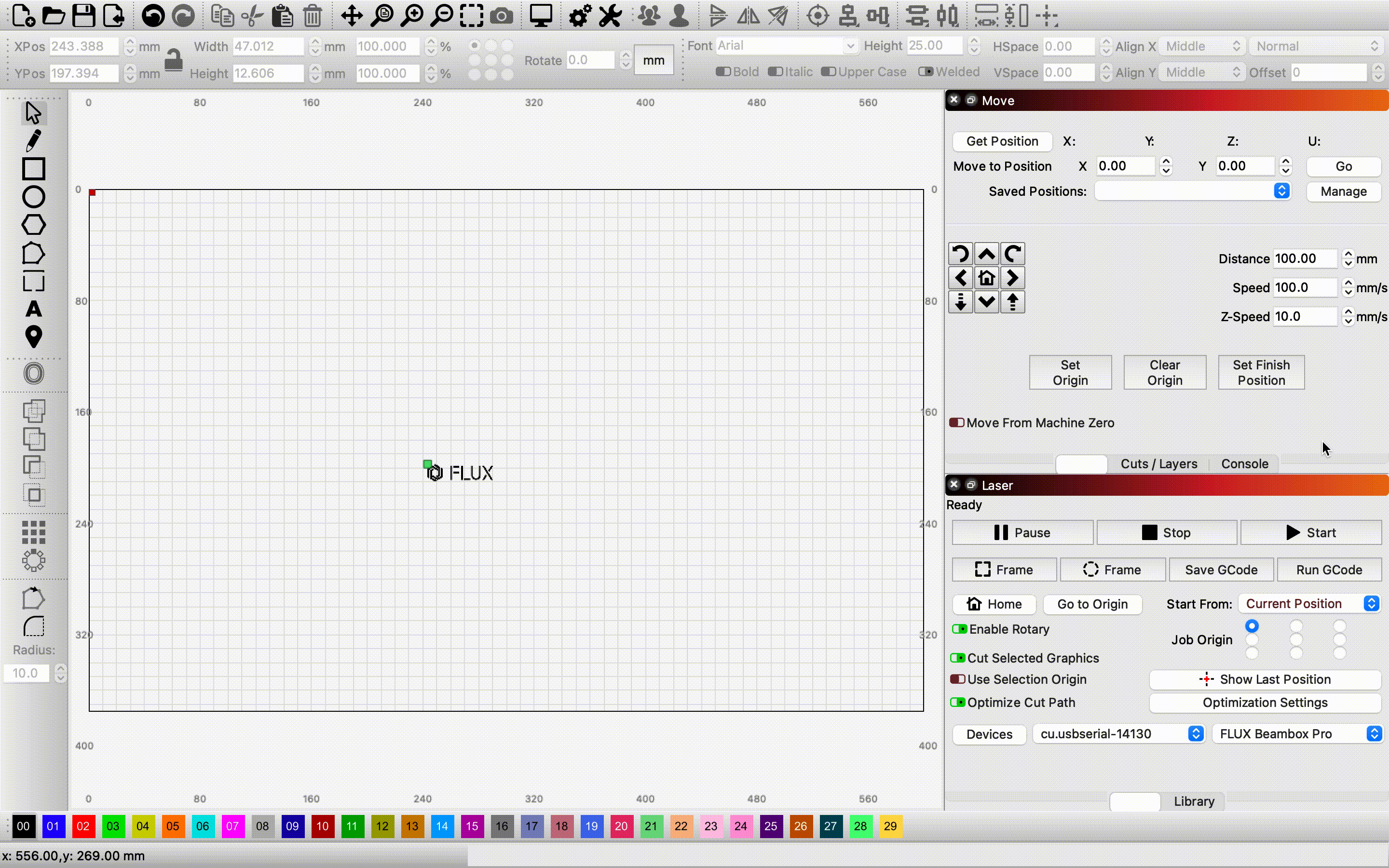

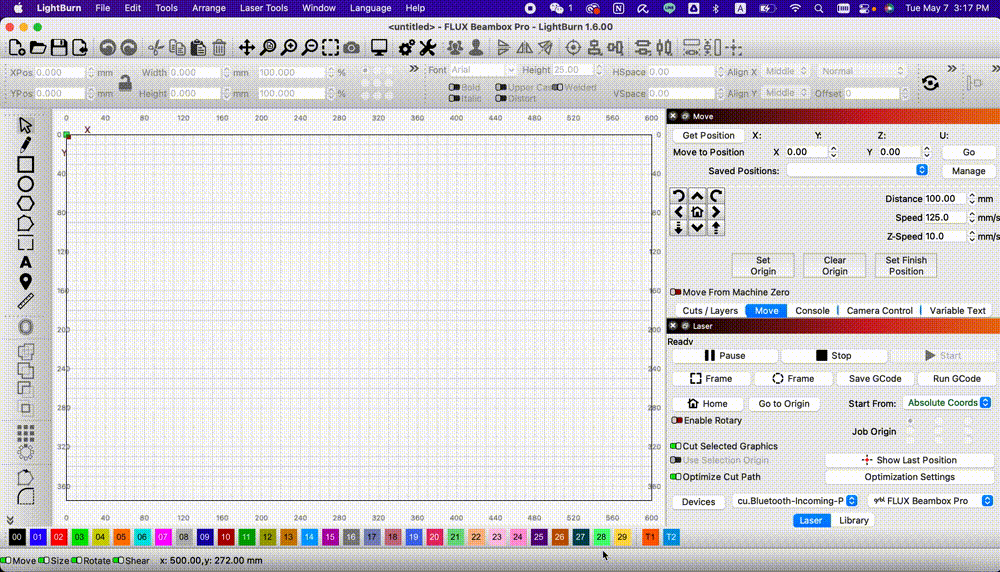

- Introdueix "R1" a la finestra "Consola" per activar el mode rotatori.

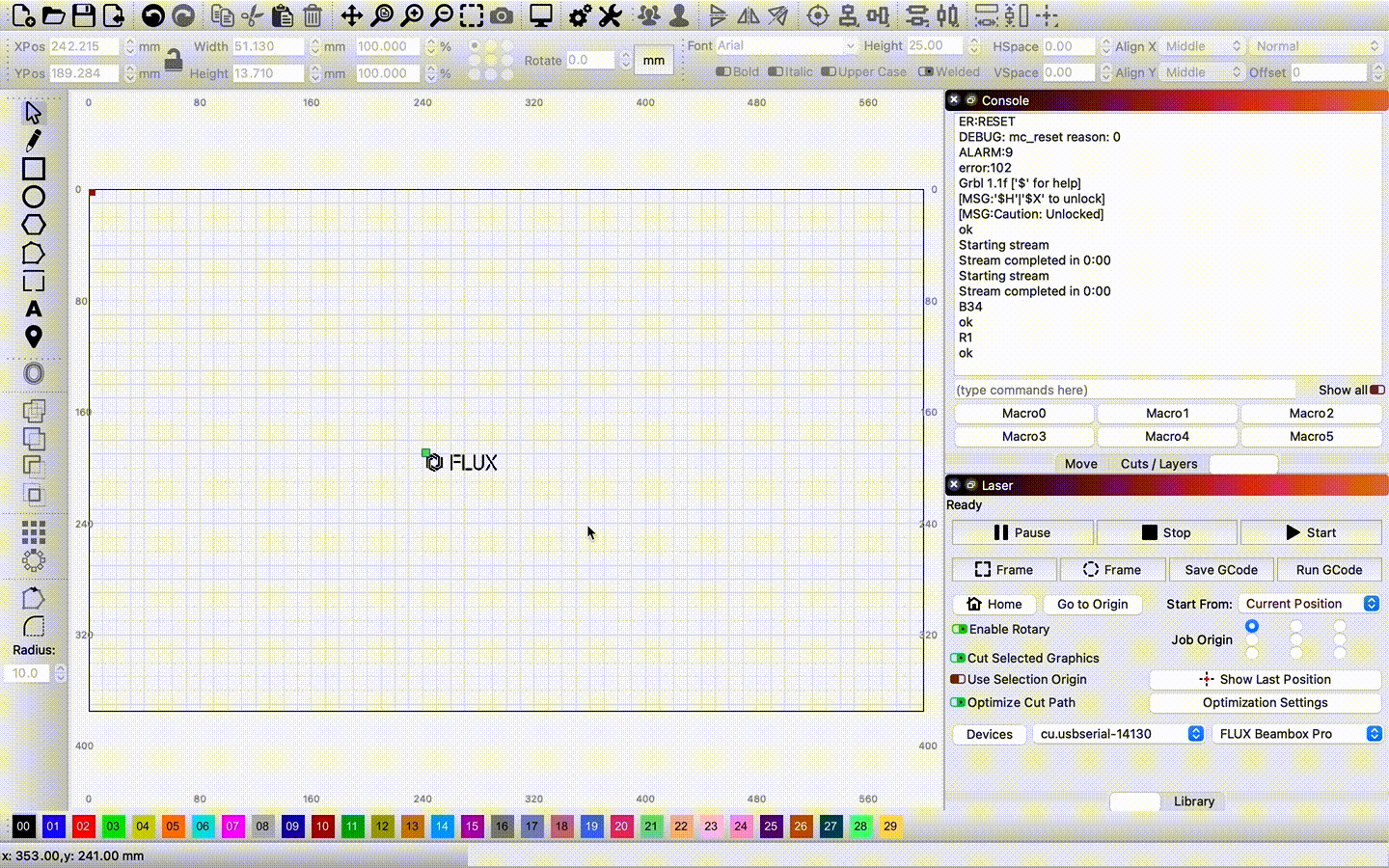

- Fes clic a "Iniciar" per enviar el fitxer.

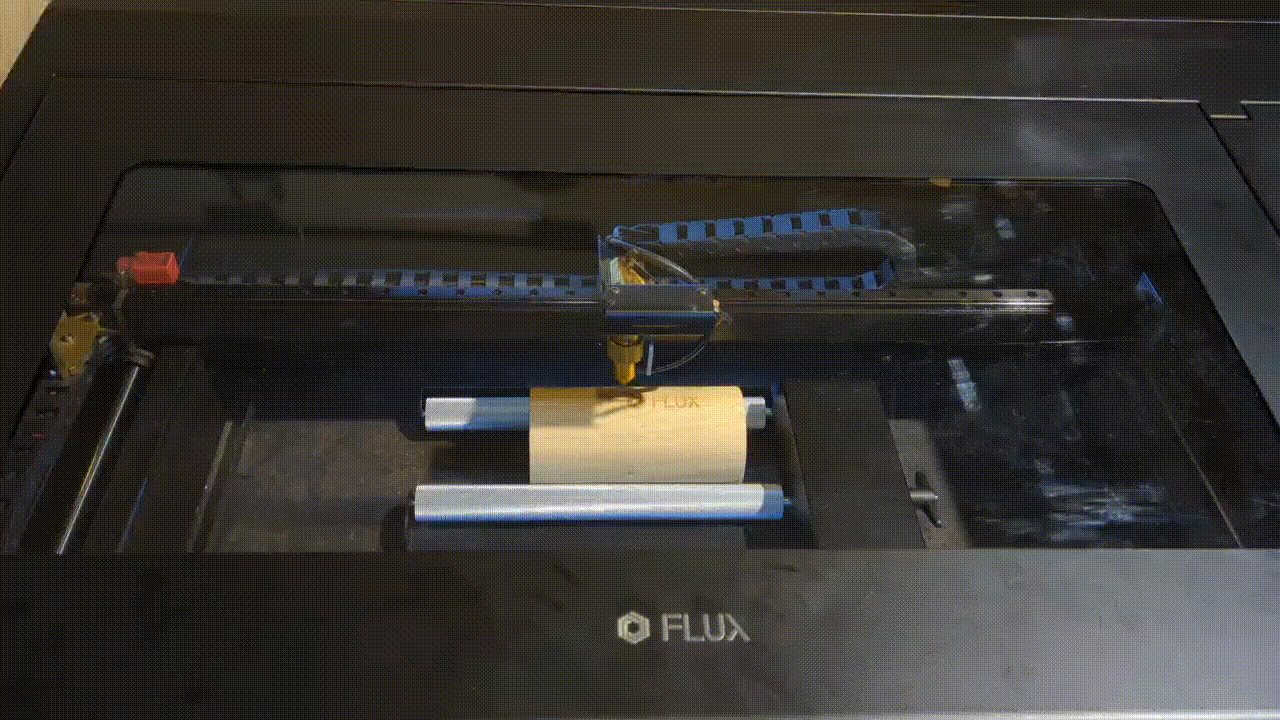

10. Gravat completat

Nota: Per gravar l'eix no rotatori després d'utilitzar l'eix rotatori, introduïu "R0" al panell dret "Consola" per desactivar el mode d'eix rotatori abans de gravar. Aquesta operació només és necessària quan el treball s'interromp o queda incomplet. No cal fer-ho quan el treball es completa en condicions normals.

___________________________________________________________________________________

Configuració recomanada per als paràmetres del material

Beambox

Beambox Pro
