Cable pont LightBurn - Beambox(Pro)

 Avís legal

Per utilitzar LightBurn per controlar Beambox(Pro), heu de descarregar la versió oficial del programari LightBurn. Com que LightBurn és un programari de tercers, FLUX no es pot fer responsable de cap pèrdua causada pel seu funcionament.

El firmware de Beambox(Pro) ha passat per diverses proves, però encara és possible que algunes funcions del programari LightBurn no siguin compatibles amb la màquina. Si es produeixen errors a causa de la incompatibilitat, si us plau, seguiu les instruccions de l'enllaç següent per informar adequadament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]

Abans de començar

1. Actualitzeu el firmware a la versió 4.2.1 o superior.

- Seleccioneu "MACHINE → Update to the latest Firmware" al tauler de control de Beambox(Pro).
- També podeu actualitzar el firmware mitjançant Beam Studio
Descarregueu el firmware des del lloc web oficial. Després, feu clic a "Machine→ Update Firmware" A continuació, actualitzeu el firmware de la màquina a la versió seleccionada escollint el fitxer de firmware a l'ordinador.

2. Descarregueu aquest fitxer de configuració: Beambox Pro_Preset or Beambox_Preset (Descarregueu segons el model del dispositiu.)

Nota: El fitxer de configuració que proporcionem conté el codi G i laconfiguració de la velocitat de transmissió. Si no feu servir el fitxer de configuració, configureu-ho per separat a la 'Configuració del dispositiu.'

(Consulteu aquest article per a més detalls)

Configuració de LightBurn

Per descarregar LightBurn, feu clic aquí.

1. Obriu LightBurn i feu clic a 'Dispositius' a la pestanya Làser .

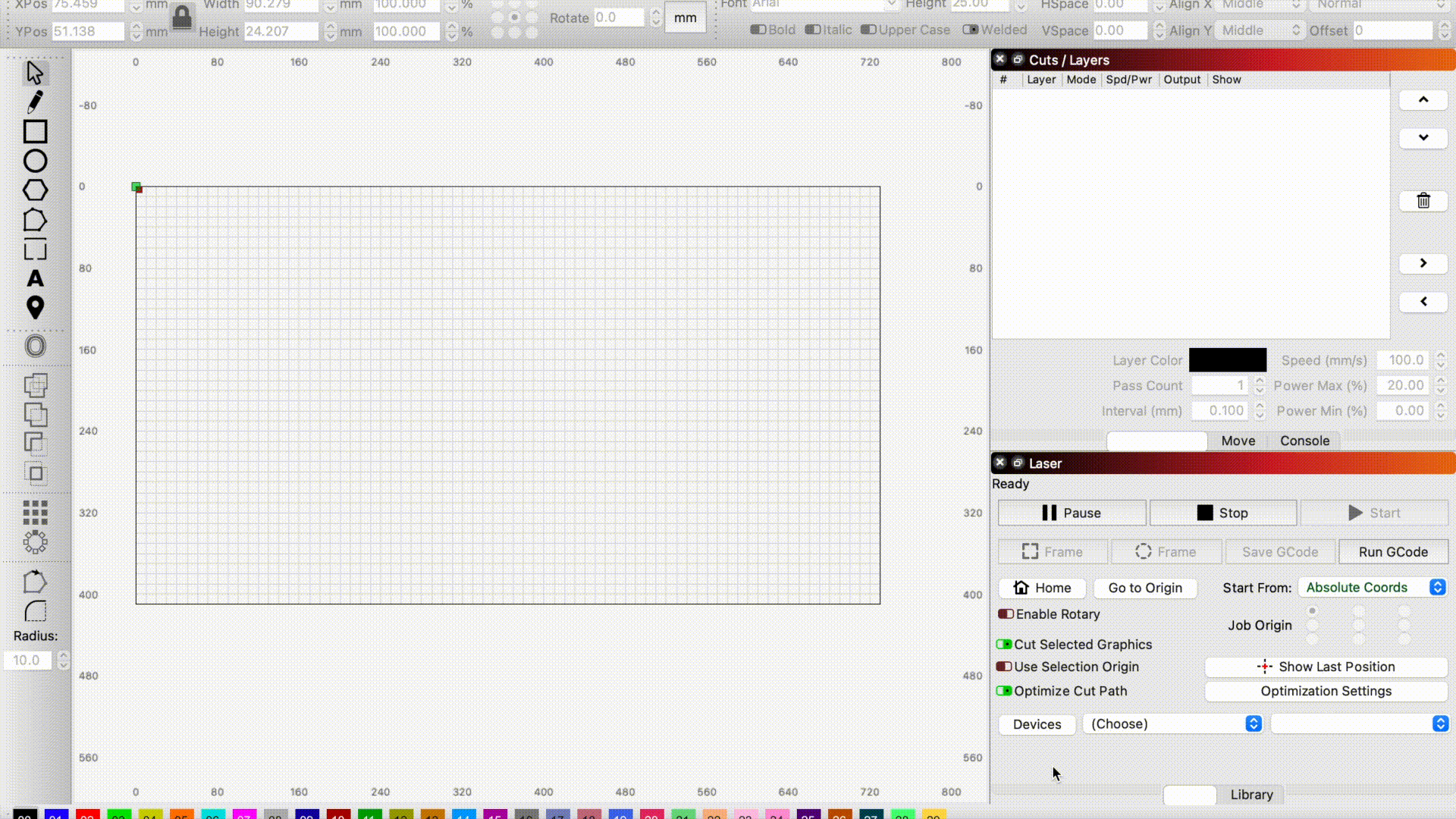

2. Feu clic a "Importar" per importar el fitxer Beambox pro_Preset or Beambox_Preset (Descarregueu segons el model del dispositiu.) que heu descarregat.

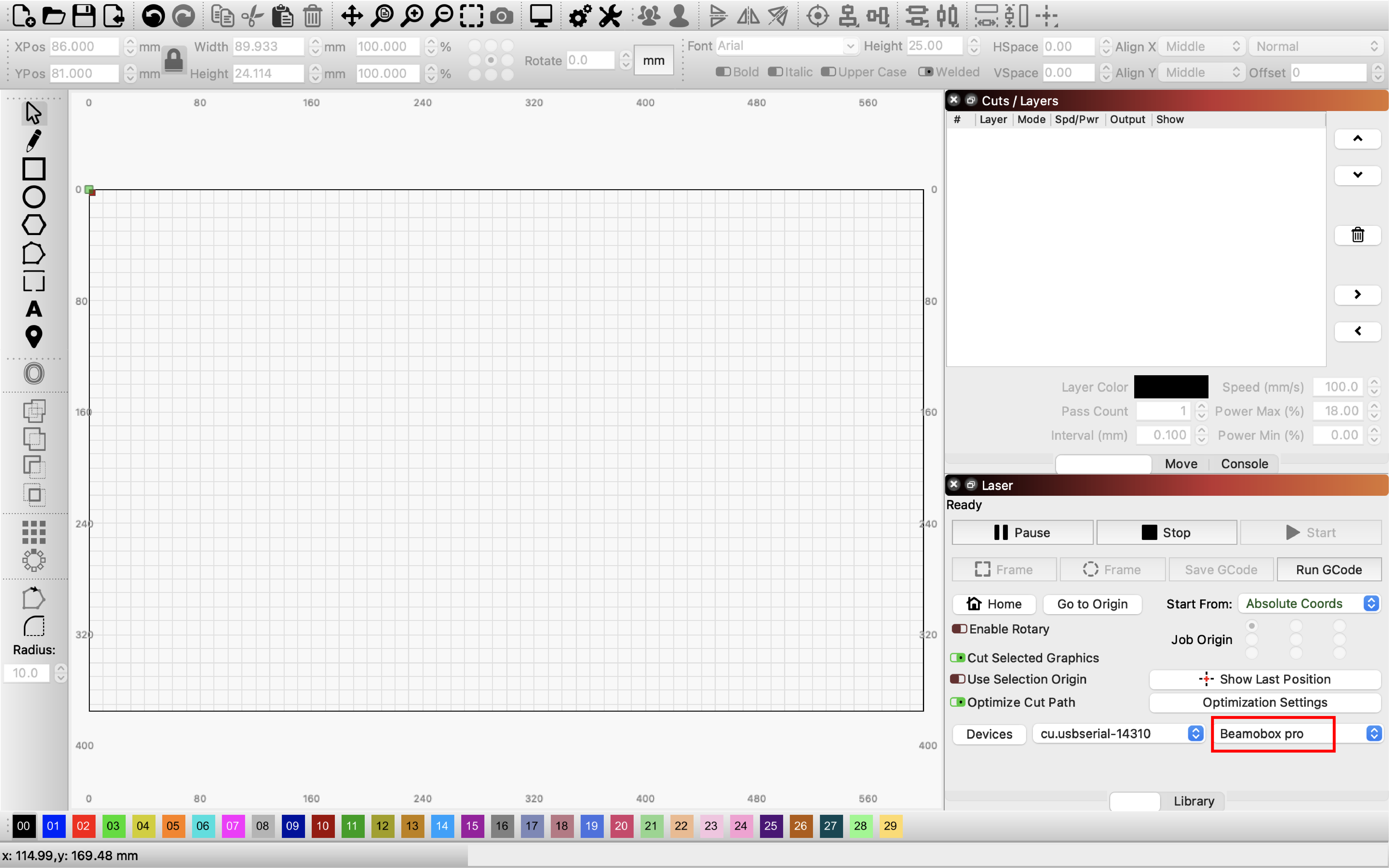

3. Es mostrarà la següent informació del dispositiu un cop s'hagi importat correctament el fitxer.

Connecteu l'ordinador a la màquina amb el cable pont LightBurn

1. Connecteu el cable LightBurn al port USB del lateral de la màquina.

（La icona USB apareixerà a la cantonada superior dreta del panell de la màquina per indicar que s'ha establert una connexió correcta.）

2. Inseriu l'altre extrem del cable pont LightBurn a l'ordinador.

3. Seleccioneu el nom del port USB correcte. Si escolliu el port incorrecte, la connexió fallarà. És possible que hàgiu de provar diferents ports. Si la connexió s'estableix correctament, la informació següent apareixerà a la pestanya Consola.

Prova d'origen

Si l'ordinador està connectat correctament a la màquina, aquesta començarà a posicionar-se automàticament a l'origen. Si no, feu clic al botó d'origen per comprovar si aquesta funció funciona.

Iniciar operació

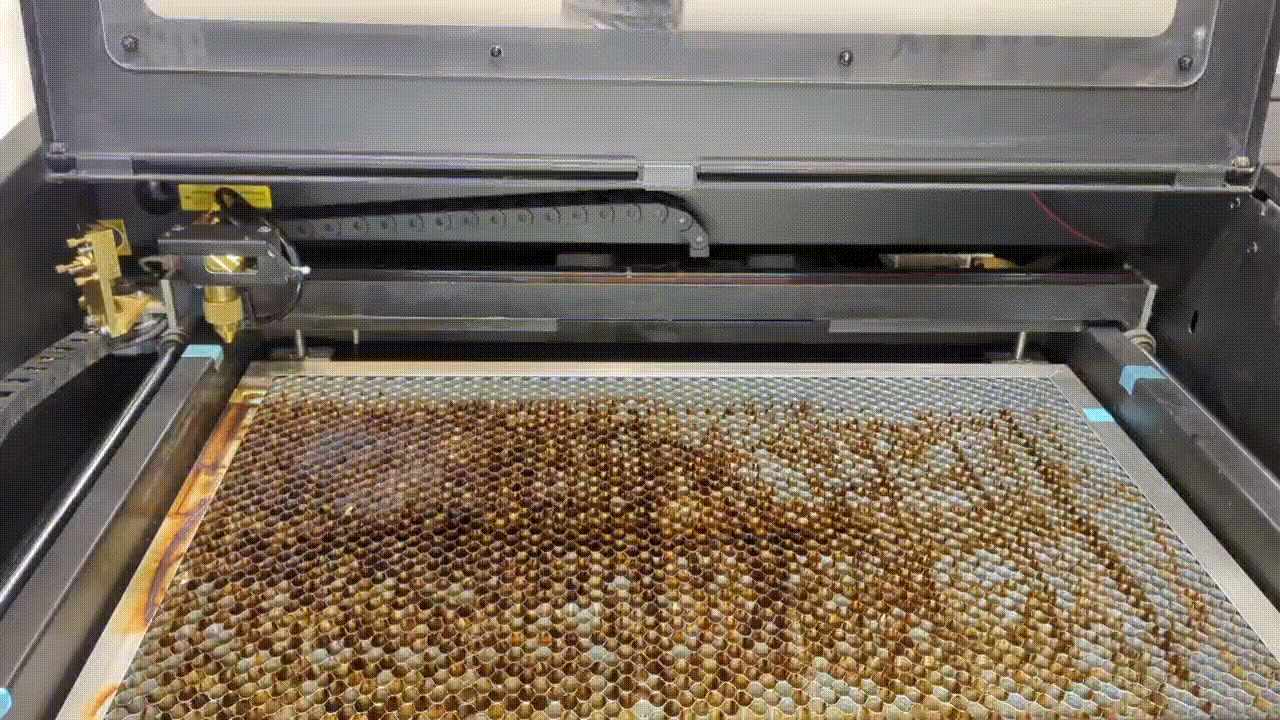

1. Col·loqueu el material dins de la màquina

2. Enfocament

- Feu clic al botó "Atura" al panell "Làser" per alliberar el motor.

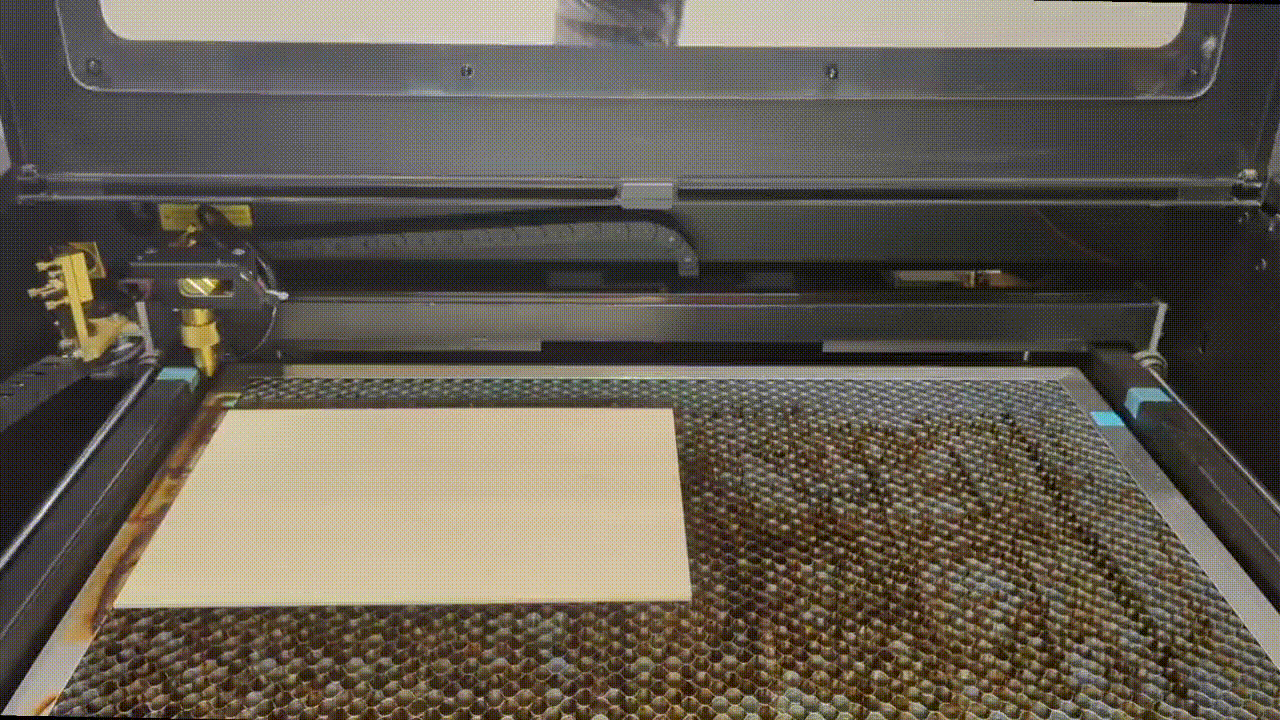

- Moveu el capçal làser per sobre del material.

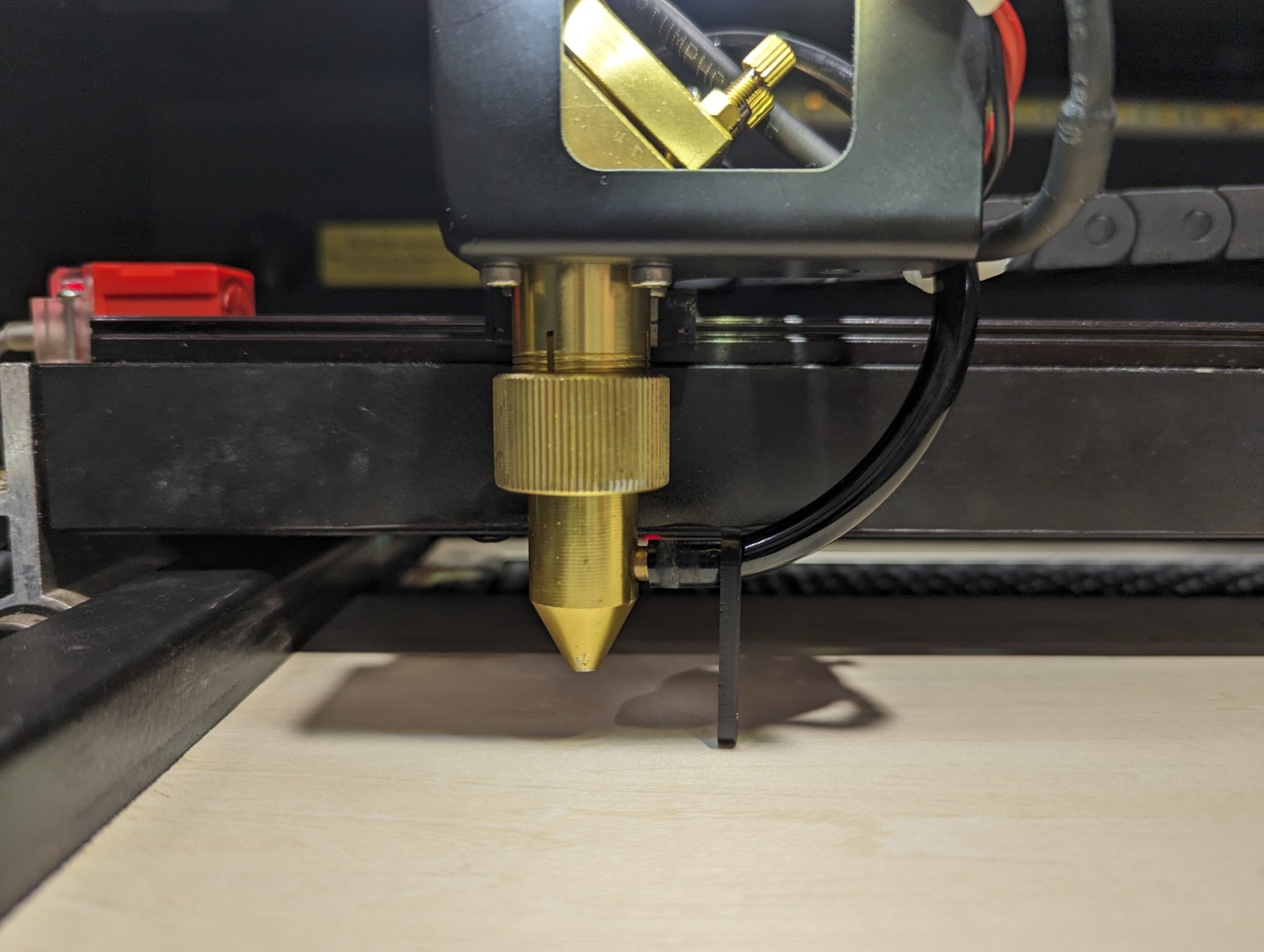

- Utilitzeu la sonda d'enfocament per ajustar l'enfocament a Beambox(Pro). Si teniu algun problema d'enfocament, seguiu les instruccions a aquest article. (Assegureu-vos que la distància d'enfocament estigui correctament configurada abans de cada operació de gravat / tall.)

Avís:

• Assegureu-vos que la màquina alliberi automàticament el motor en un termini de 3 minuts des del control de LightBurn. Si el motor es bloqueja durant molt de temps, podria malmetre la màquina. (Feu clic al panell "Atura" al panell "Làser" per alliberar el motor)
• Després d'alliberar el motor, si heu fet algun moviment al capçal làser, recordeu prémer "Inici" per restablir la posició abans d'enviar el treball. En cas contrari, hi ha risc de col·lisió.

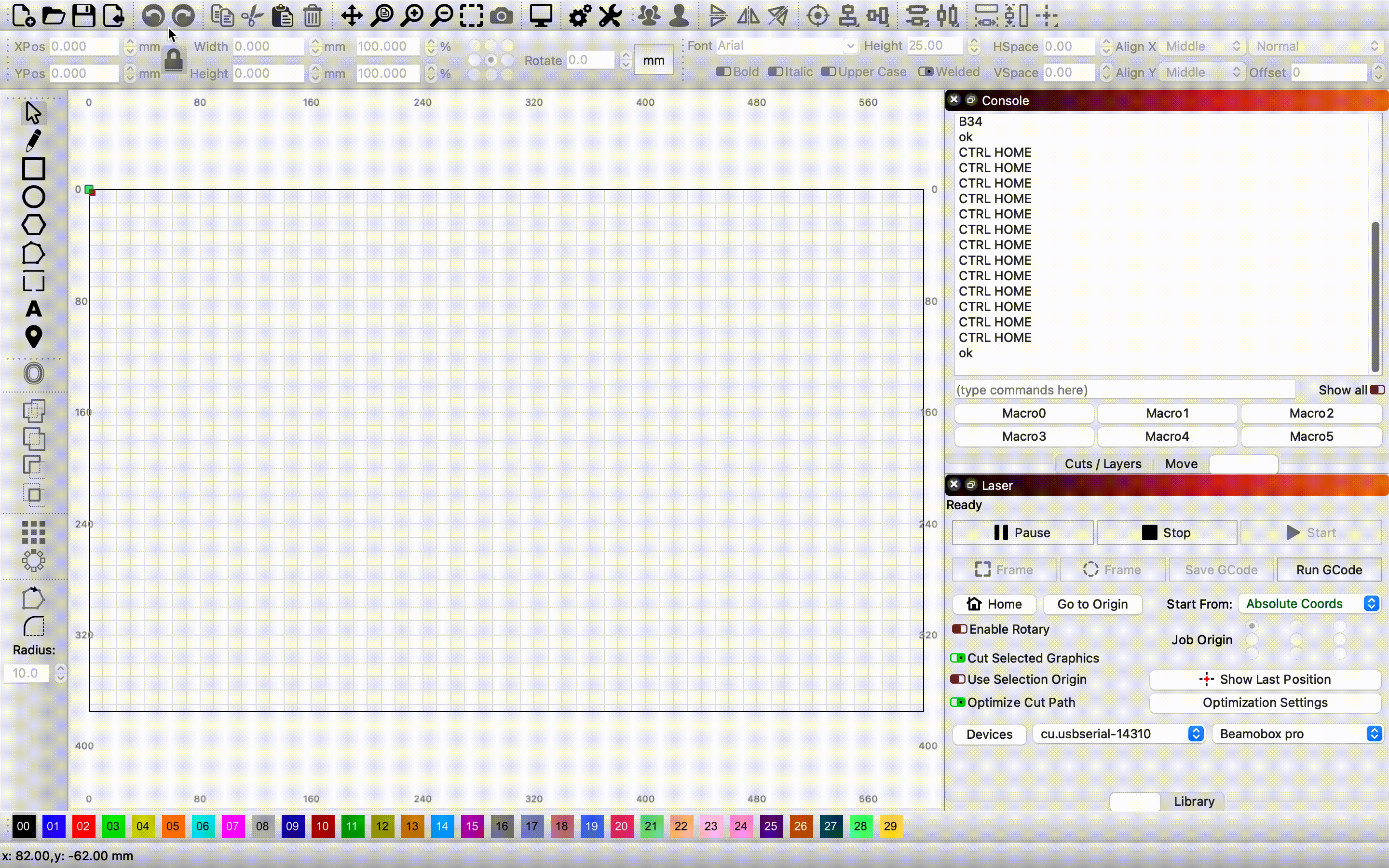

3. Importeu un fitxer a LightBurn

Feu clic a la icona de dalt per importar el fitxer o arrossegueu-lo directament a l'àrea de treball.

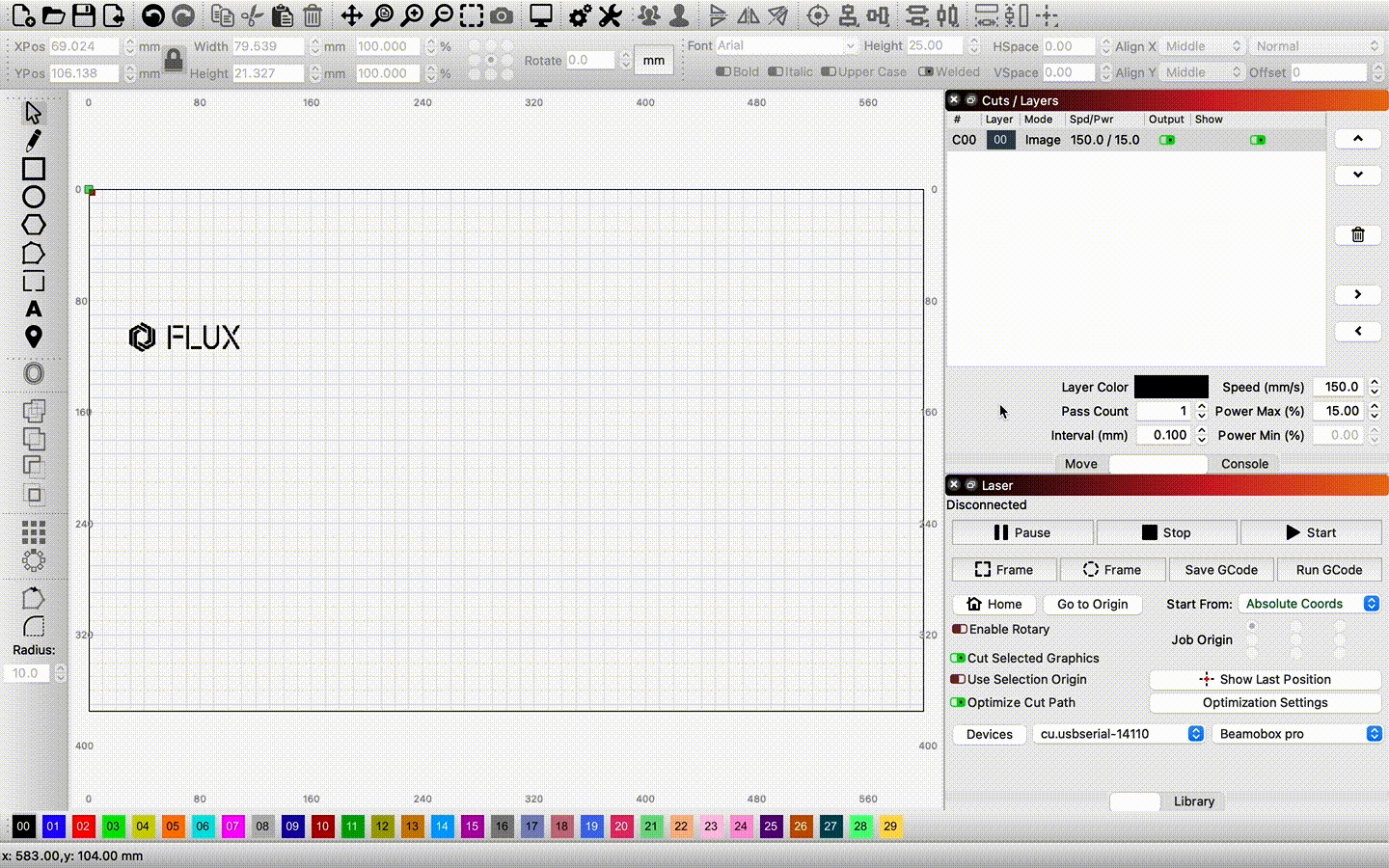

4. Configureu els paràmetres

Feu clic a un patró o capa i configureu els paràmetres a la cantonada inferior dreta de Talls / Capes .

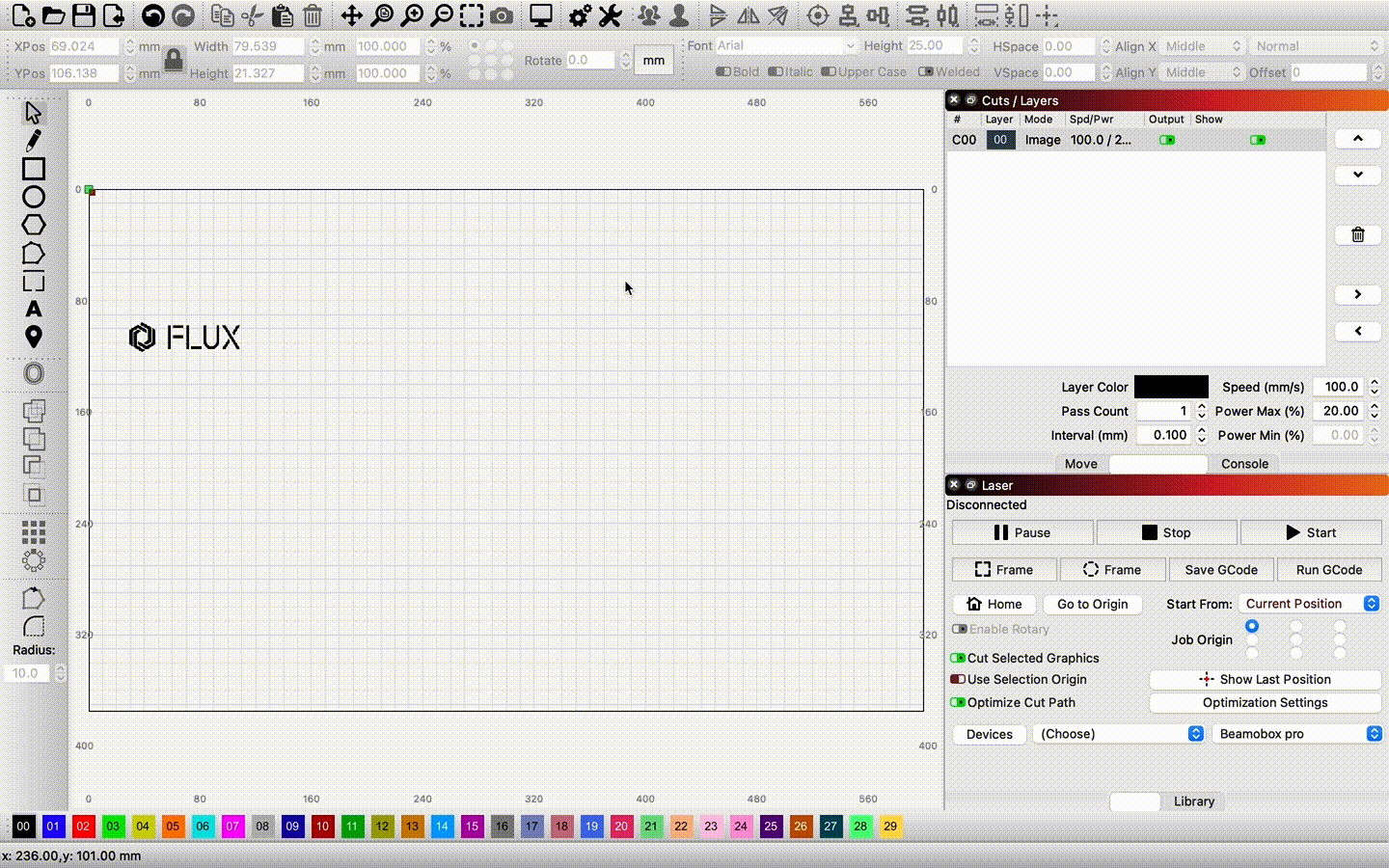

5. Activeu l'efecte "Sobreescaneig"

Si la capa està configurada en mode "Omplir, Omplir + línia, Imatge o Omplir amb desplaçament" , us suggerim que activeu la funció "Sobreescaneig" .

Feu doble clic a una capa per accedir a l' "Editor de configuració de tall". Activeu l'efecte Sobreescaneig i introduïu el percentatge.

Avís: La configuració dels paràmetres varia segons la velocitat i el material. Si us plau, consulteu la "Configuració recomanada per als paràmetres del material" al final d'aquest article.

6. Establiu la posició d'inici

Seleccioneu "Coordenades absolutes" a la llista desplegable "Començar des de" a la pestanya Làser .

Nota: El funcionament de les "Coordenades absolutes" és molt similar al de Beam Studio, per això el recomanem especialment als usuaris amb experiència en Beam Studio.

Coordenades absolutes

La finestra principal d'edició que veieu representa l'àrea de treball de la vostra màquina. Tot el que col·loqueu en aquesta àrea es tallarà en la posició corresponent de la màquina.

7. Feu clic a "Inici" al panell Làser.

Després d'alliberar el motor, si heu fet algun moviment al capçal làser, recordeu prémer "Inici" per restablir la posició abans d'enviar el treball. En cas contrari, hi ha risc de col·lisió.

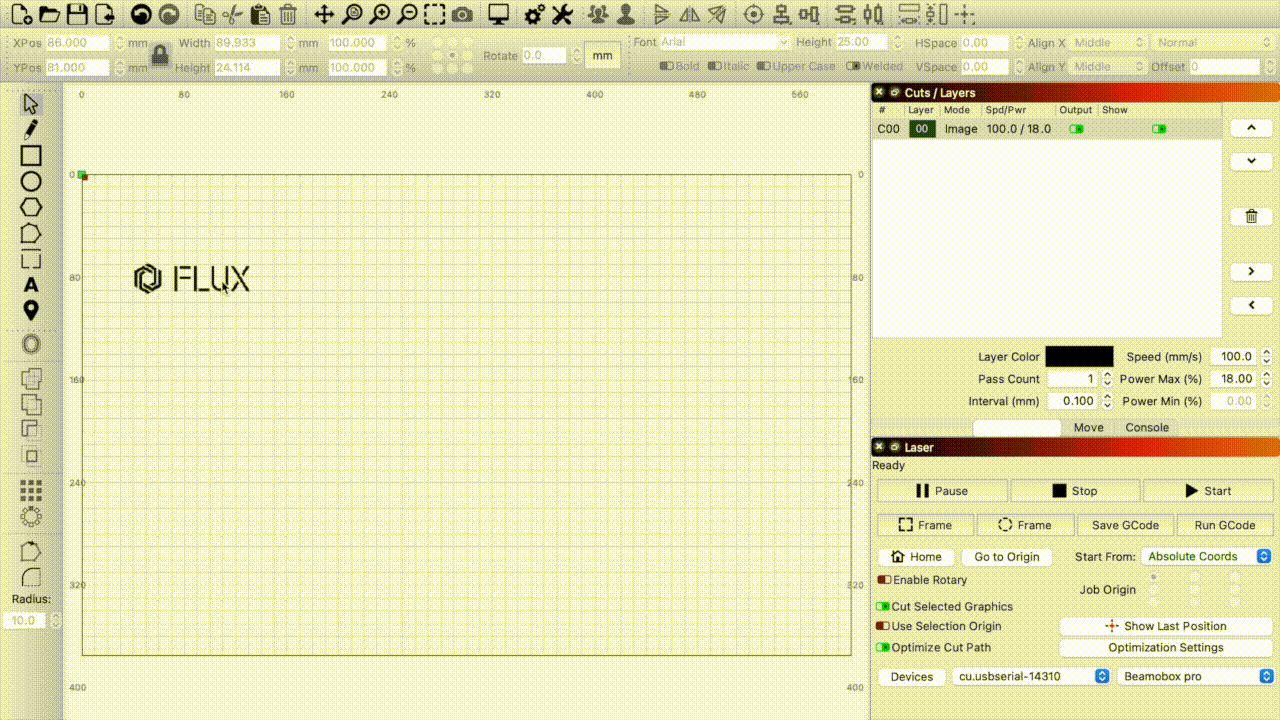

8. Seleccioneu la imatge que voleu previsualitzar i feu clic a "Emmarcar" per veure si el patró es gravarà a la posició esperada.

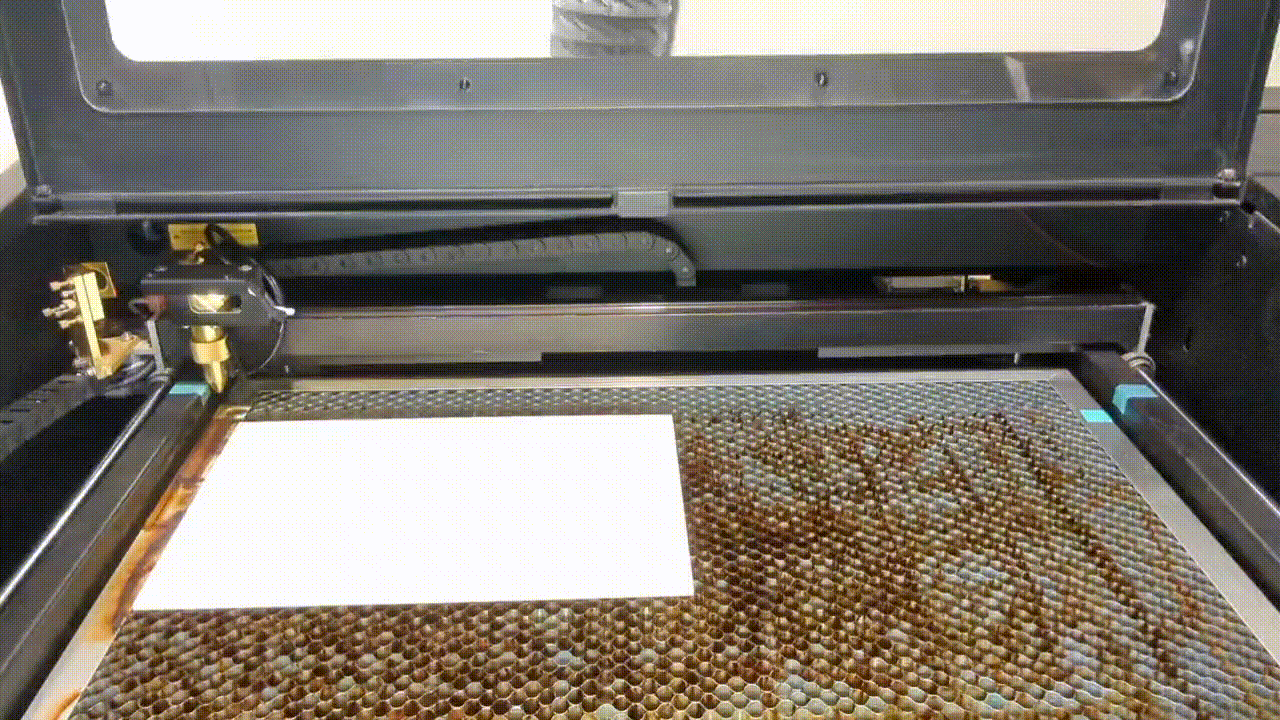

9. Tanqueu la porta

10. Feu clic a "Inici" i envieu el treball

Seleccioneu la imatge i feu clic al botó "Iniciar" a la pestanya Làser per enviar el treball.

Avís: Si es desconnecta el cable mentre s'executa el projecte, l'operació s'aturarà. Assegureu-vos que el cable estigui ben connectat durant l'execució del treball.

11. Resultats del gravat

Nota: Si el resultat del gravat és borrós, poc nítid o de color clar, comproveu si el capçal làser està enfocat correctament.

____________________________________________________________________________________

A més de les Coordenades absolutes, hi ha altres opcions per indicar a LightBurn com col·locar el patró dins de l'àrea de treball de la màquina.

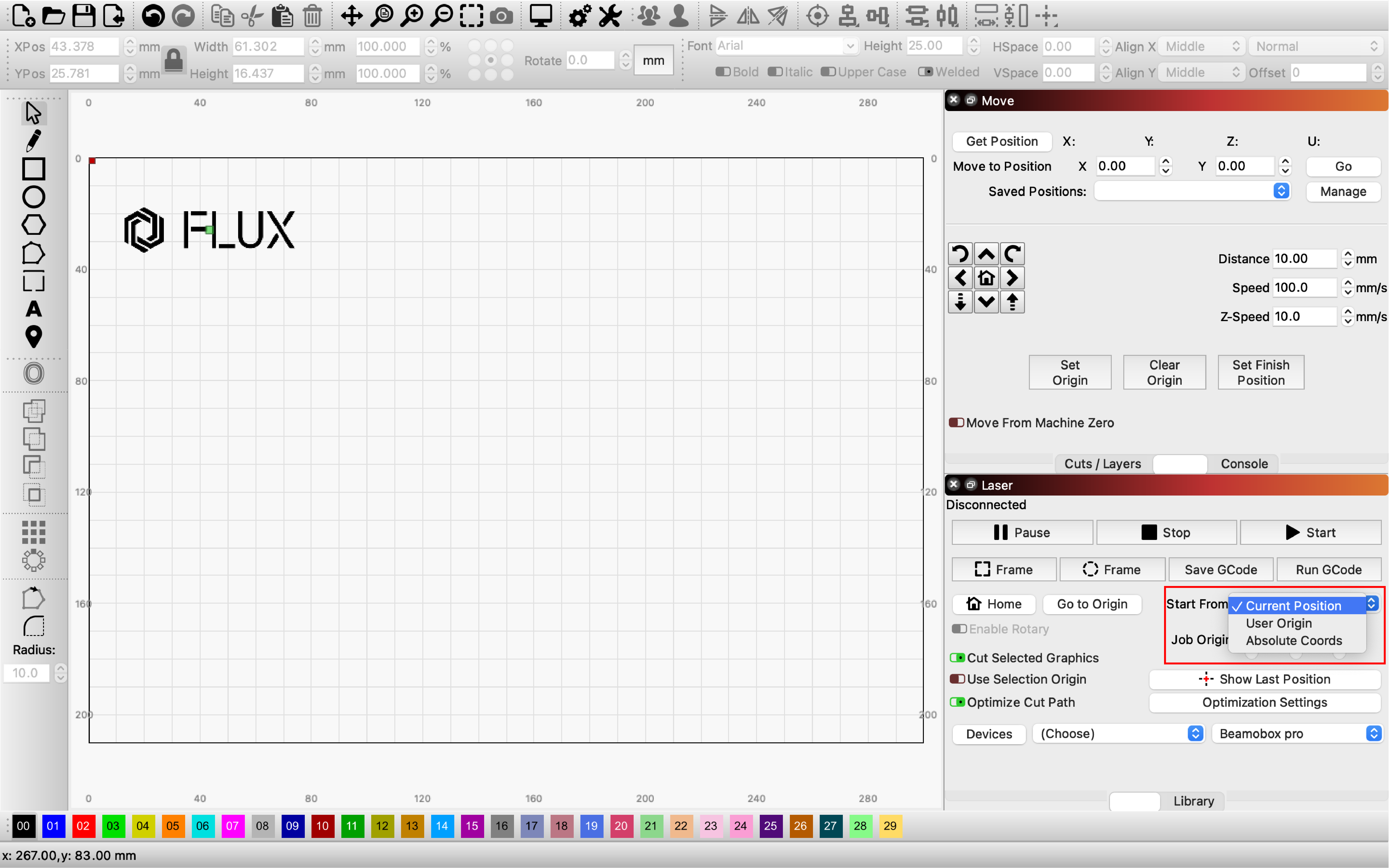

Posició actual

El treball es talla / grava a partir de la posició actual del capçal làser.

Origen del treball

Configuració "Origen del treball" indicarà a LightBurn com posicionar el treball en relació amb el làser.

(L'indicador verd "Origen del treball" que es mostra a la finestra d'edició principal es mourà quan canviïs la configuració.)

____________________________________________________________________________________

Configuració recomanada per als paràmetres del material

Beambox

Beambox Pro

_________________________________________________________________________________

Gravat rotatori

Consulteu l'article següent segons el mòdul del rotatori.

Cable pont LightBurn - Mòdul rotatori 1.0 de Beambox (Pro)

Cable pont LightBurn - Mòdul rotatori 2.0 de Beambox (Pro)
